16. Проблема качества изображения
Выходное значение IDC около 4,3 В.
Проверь ремень переноса изображения (Image Transfer Belt) на наличие повреждений.
Результаты проверки низкий TCR и низкие Vg и Vdc ДА Перейди на шаг 8.
Low TCR и high Vg и Vdc ДА Перейдите к шагу 13.
И низкие Vg и Vdc ДА Перейди на шаг 8.
и high Vg и Vdc ДА Перейдите к шагу 13.
Поверхность окна (PH Window) загрязнена.
Окно датчика цвета TCR (color TCR Sensor window) на узле LED Assy загрязнено.
Тонер подается правильно при запуске TONER REPLENISH.
16. Проблема качества изображения
Проблема устранена путем регулировки MAXIMUM DENSITY.
Проблема устранена проверками до шага 16.
16. Проблема качества изображения
Поверхность окна (PH Window) загрязнена.
Окно TCR Sensor грязное.
Выходное значение IDC около 4,3 В.
Проверьте ремень передачи (Transfer Belt) на наличие повреждений.
Проблема устранена путем регулировки MAXIMUM DENSITY.
Проблема устранена в результате проверок до шага 5.
16. Проблема качества изображения
Выходное значение IDC около 4,3 В.
Проверьте Transfer Belt на повреждения.
Результаты проверки низкий TCR и низкие Vg и Vdc ДА Перейди на шаг 8.
Low TCR и high Vg и Vdc ДА Перейдите к шагу 11.
И низкие Vg и Vdc ДА Перейди на шаг 8.
и high Vg и Vdc ДА Перейдите к шагу 11.
Поверхность окна (PH Window) загрязнена.
dow Окно датчика цвета TCR загрязнено.
Проблема устранена после регулировки ELECTRIFICATION.
Проблема устранена путем регулировки MAXIMUM DENSITY.
Проблема устранена проверками до шага 12.
16. Проблема качества изображения
Имеются пустые области на передней стороне или в области высокой плотности.
Имеется пустая область на задней стороне.
Поверхность печатного барабана (PC Drum) поцарапана.
Посторонний предмет или спекшийся тонер в картридже тонера.

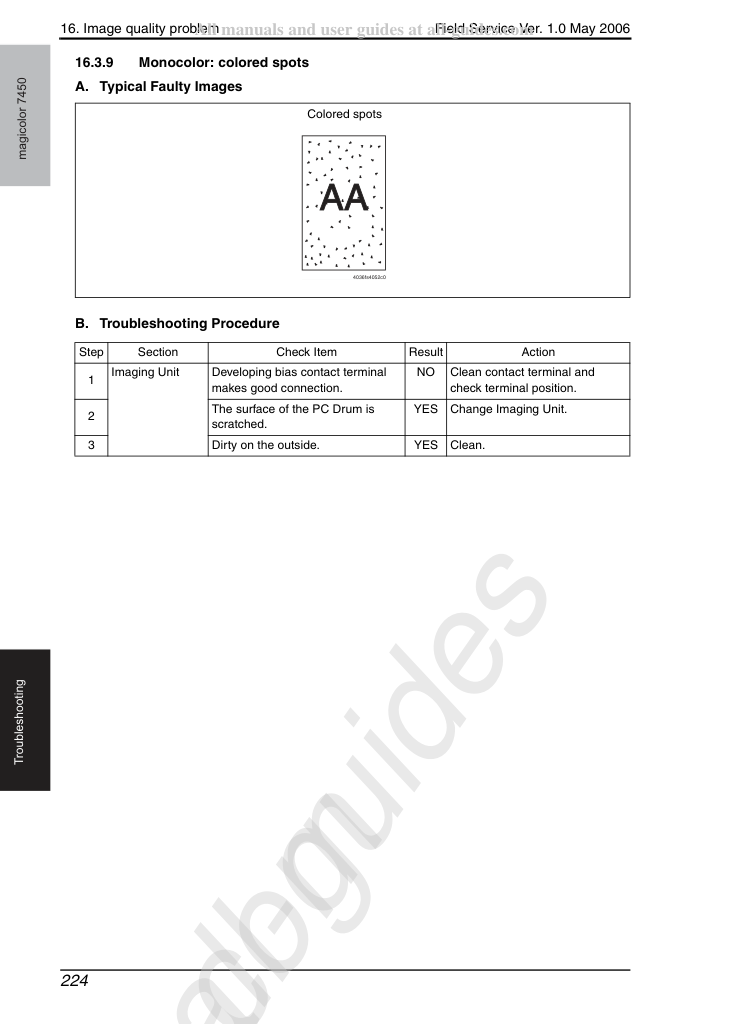

16. Проблема качества изображения
Очистите контакт и проверьте положение контакта.
Поверхность печатного барабана (PC Drum) поцарапана.

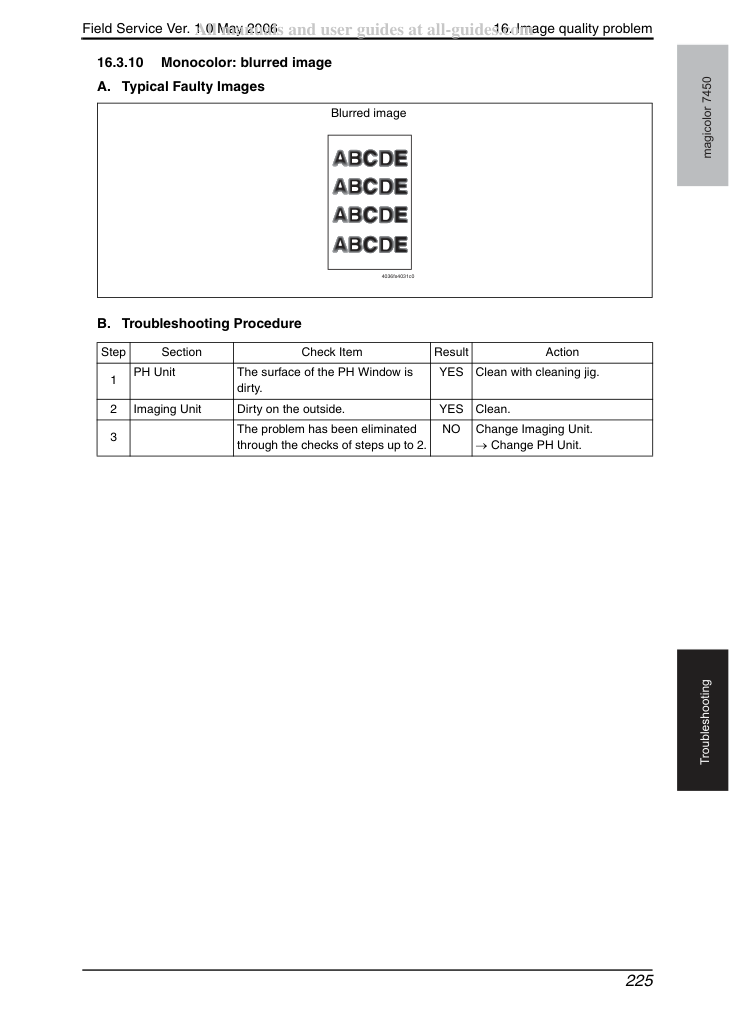

16. Проблема качества изображения
Поверхность окна (PH Window) загрязнена.
Проблема устранена в результате проверок до шага 2.
16. Проблема качества изображения
Проверьте разъем блока PH на надлежащее соединение.
Муфта (coupling) механизма привода IU установлена правильно.
Проверьте и исправьте муфту (coupling) передачи привода.
Напряжение контакта PC Drum Charge Corona или контакт заземления PC Drum в Imaging Unit подключены правильно.
Проверьте, очистите или исправьте контакт.
Разъем подключен правильно.
Проблема устранена проверкой шага 4.
16. Проблема качества изображения
Картридж тонера каждого цвета надежно установлен.
Блок PH надежно установлен.
Неравномерность происходит с шагом 3,0 мм.
На приводном разделе картриджа тонера имеются пятна или повреждения.
Очистите/замените картридж тонера.
На печатном барабане (PC drum) имеются пятна, повреждения или истирание.
На валике передачи (Transfer roller) имеются пятна, повреждения, деформация или истирание.
На ролике и приводном разделе термоузла (Fusing Unit) имеются пятна, повреждения, деформация или истирание.
Проблема устранена проверкой шага 7.
16. Проблема качества изображения
На Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Transfer Belt грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените ремень передачи (Transfer Belt), если ремень поврежден.
Cleaning Blade неэффективен при полном удалении тонера.
Transfer Roller грязный или поцарапанный.
На пути подачи бумаги находится посторонний предмет.
Fusing Entrance Guide Plate грязна или повреждена.
Fusing Paper Separator Fingers грязные.
Проблема устранена проверкой шагов до 8.
16. Проблема качества изображения
На Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Transfer Belt грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените ремень передачи (Transfer Belt), если ремень поврежден.
Cleaning Blade неэффективен при полном удалении тонера.
Transfer Roller грязный или поцарапанный.
На пути подачи бумаги находится посторонний предмет.
Fusing Entrance Guide Plate грязна или повреждена.
Значение сопротивления между нейтрализующей щеткой и клеммой заземления не равно ∞.
Проблема устранена путем проверки шагов до 9.
16. Проблема качества изображения
На Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Transfer Belt грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените ремень передачи (Transfer Belt), если ремень поврежден.
Валик передачи (Transfer Roller) установлен правильно.
Transfer Roller грязный или поцарапанный.
Проблема устранена в результате проверок до шага 5.
16. Проблема качества изображения
На Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Transfer Belt грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените ремень передачи (Transfer Belt), если ремень поврежден.
Валик передачи (Transfer Roller) установлен правильно.
Transfer Roller грязный или поцарапанный.
Проблема устранена в результате проверок до шага 5.
