18. Схема расположения разъемов
18. Схема расположения разъемов
Место в схеме электрических соединений №

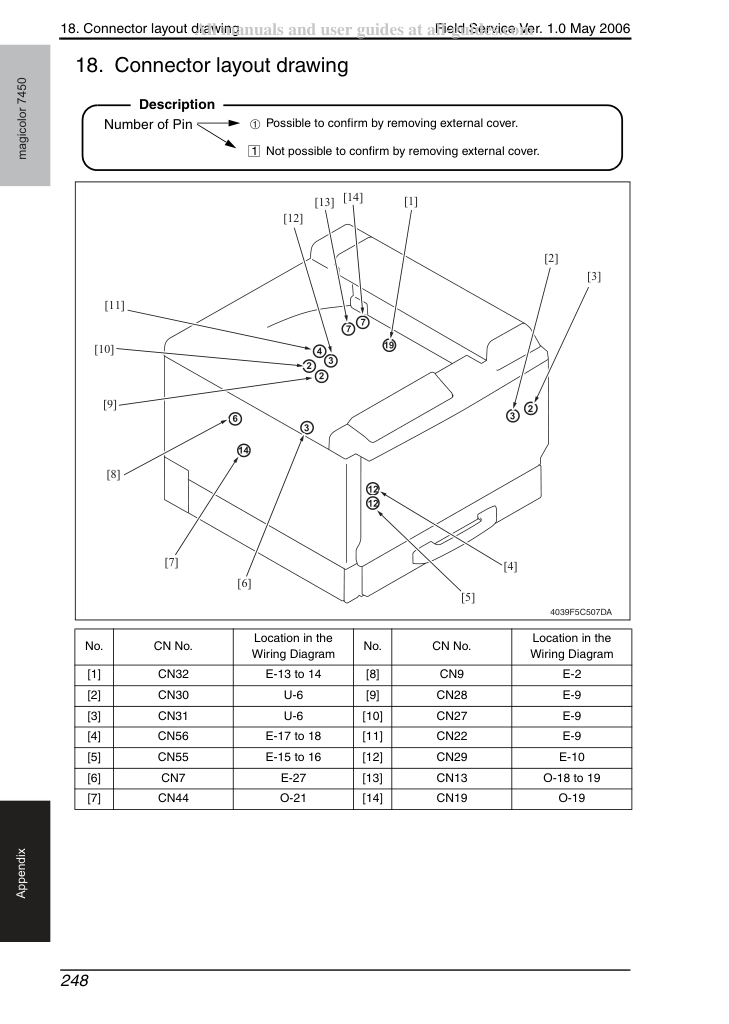

Место в схеме электрических соединений [1] CN32 E-13 to 14 [8] CN9 E-2 [2] CN30 U-6 [9] CN28 E-9 [3] CN31 U-6 [10] CN27 E-9 [4] CN56 E-17 to 18 [11] CN22 E-9 [5] CN55 E-15 to 16 [12] CN29 E-10 [6] CN7 E-27 [13] CN13 O-18 to 19 [7] CN44 O-21 [14] CN19 O-19 Описание Номер контакта Возможно подтвердить снятием внешней крышки.
Невозможно проверить снятием внешней крышки.
18. Схема расположения разъемов

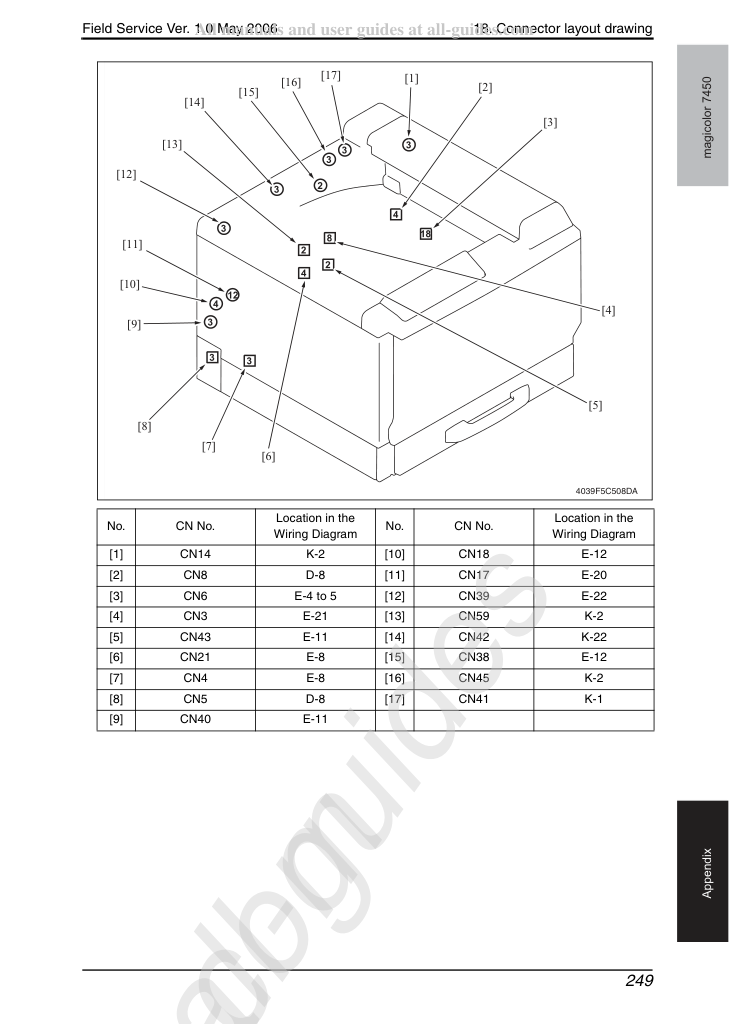

Место в схеме электрических соединений №
