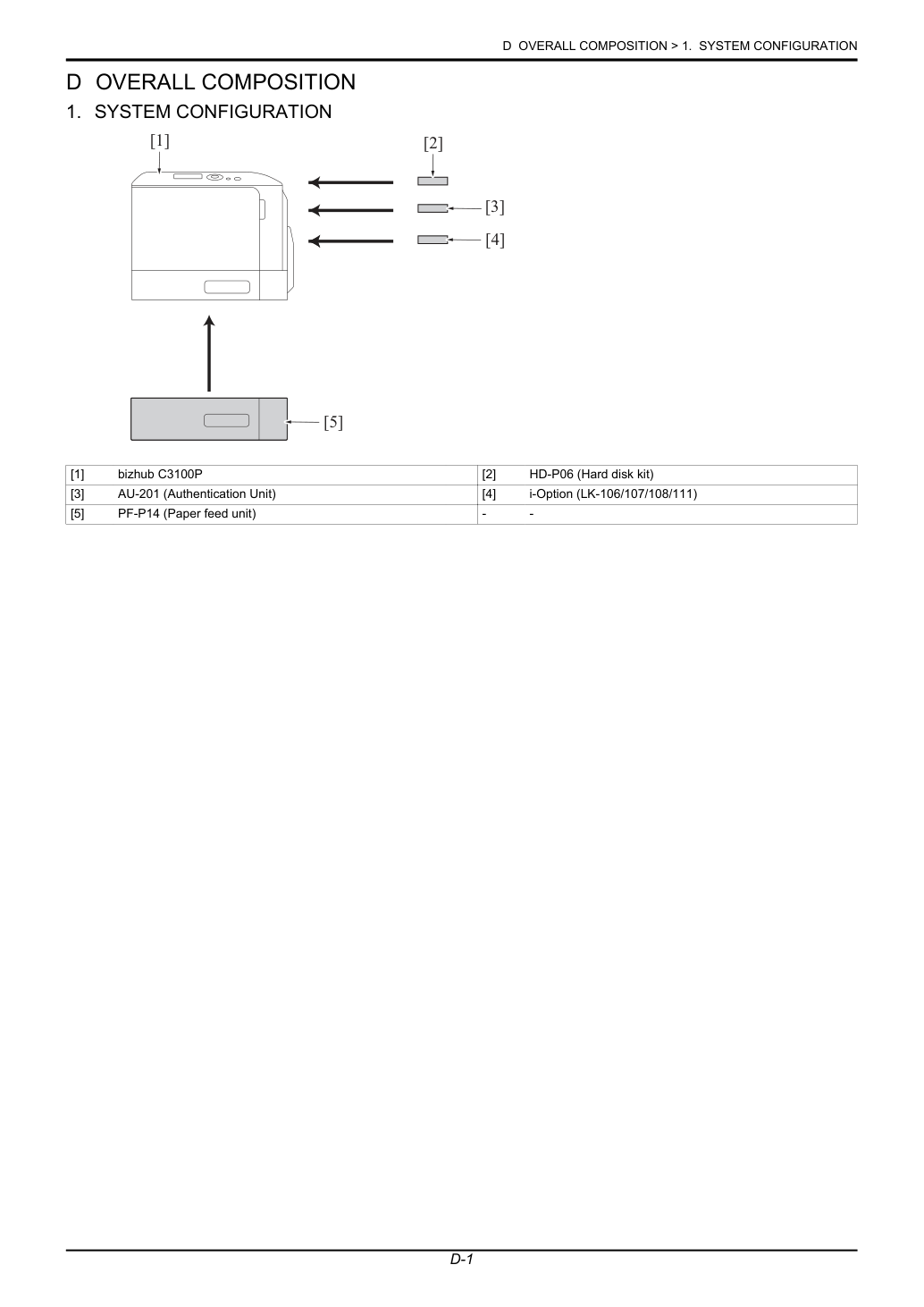

1. КОНФИГУРАЦИЯ СИСТЕМЫ

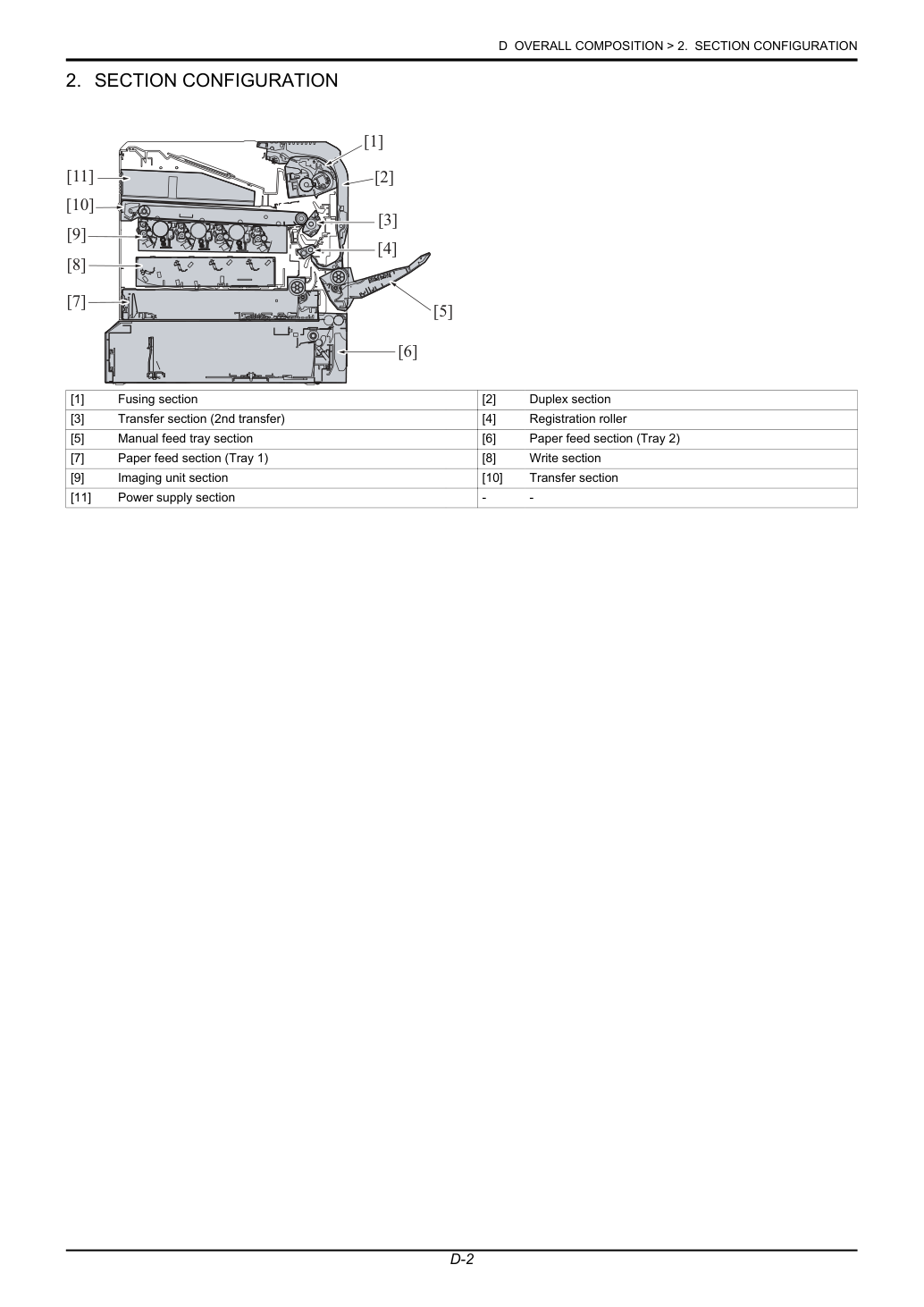

2. КОНФИГУРАЦИЯ СЕКЦИИ

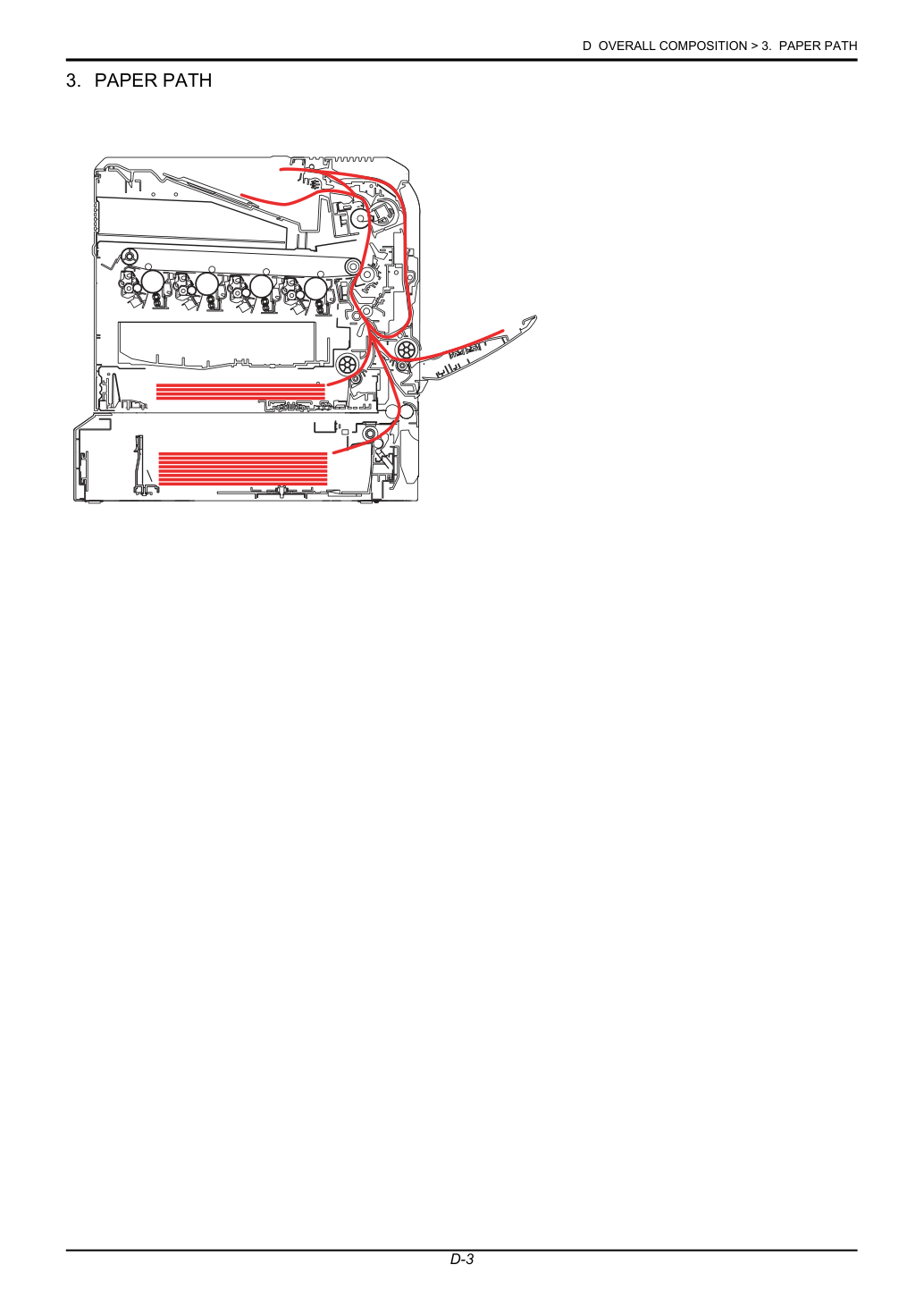

3. ПУТЬ БУМАГИ
4. БЛОК-СХЕМА УПРАВЛЕНИЯ
5. ПРОЦЕСС СОЗДАНИЯ ИЗОБРАЖЕНИЯ
• Интенсивность лазерного луча регулируется на основе сигнала изображения, передаваемого на эту плату.
• Поверхность печатного барабана облучается лазерным лучом, что позволяет сформировать электростатическое скрытое изображение.
• Изображение оригинала, спроецированное на поверхность печатного барабана (PC drum), преобразуется в соответствующее электростатическое скрытое изображение.
• Подайте постоянный ток (-) на барабан.
• Тонер, перемешиваемый и заряженный отрицательно в тонер-картридже, притягивается к электростатическому скрытому изображению, сформированному на поверхности печатного барабана. Таким образом он преобразуется в видимое, проявленное изображение.
• К обратной стороне ленты переноса подается положительное напряжение постоянного тока, что позволяет передать видимое, проявленное изображение с поверхности каждого печатного барабана (Y, M, C и K) на ленту переноса.
• К обратной стороне бумаги подается положительное напряжение постоянного тока, что позволяет передать видимое, проявленное изображение с поверхности ленты переноса на бумагу.
• Бумага, прошедшая второй процесс переноса изображения, нейтрализуется, чтобы она могла надлежащим образом отделиться от ленты переноса.
• Остаточный тонер, оставшийся на поверхности ленты переноса, удаляется.
