1. КОНЦЕПЦИЯ ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

Цикл чистки/замены каждого элемента обслуживания основного корпуса/опций может быть оценен по общему счетчику или значению отдельного счетчика жизненного цикла в [SERVICE MODE] -> [PRINT MENU] -> [MANAGEMENT LIST].

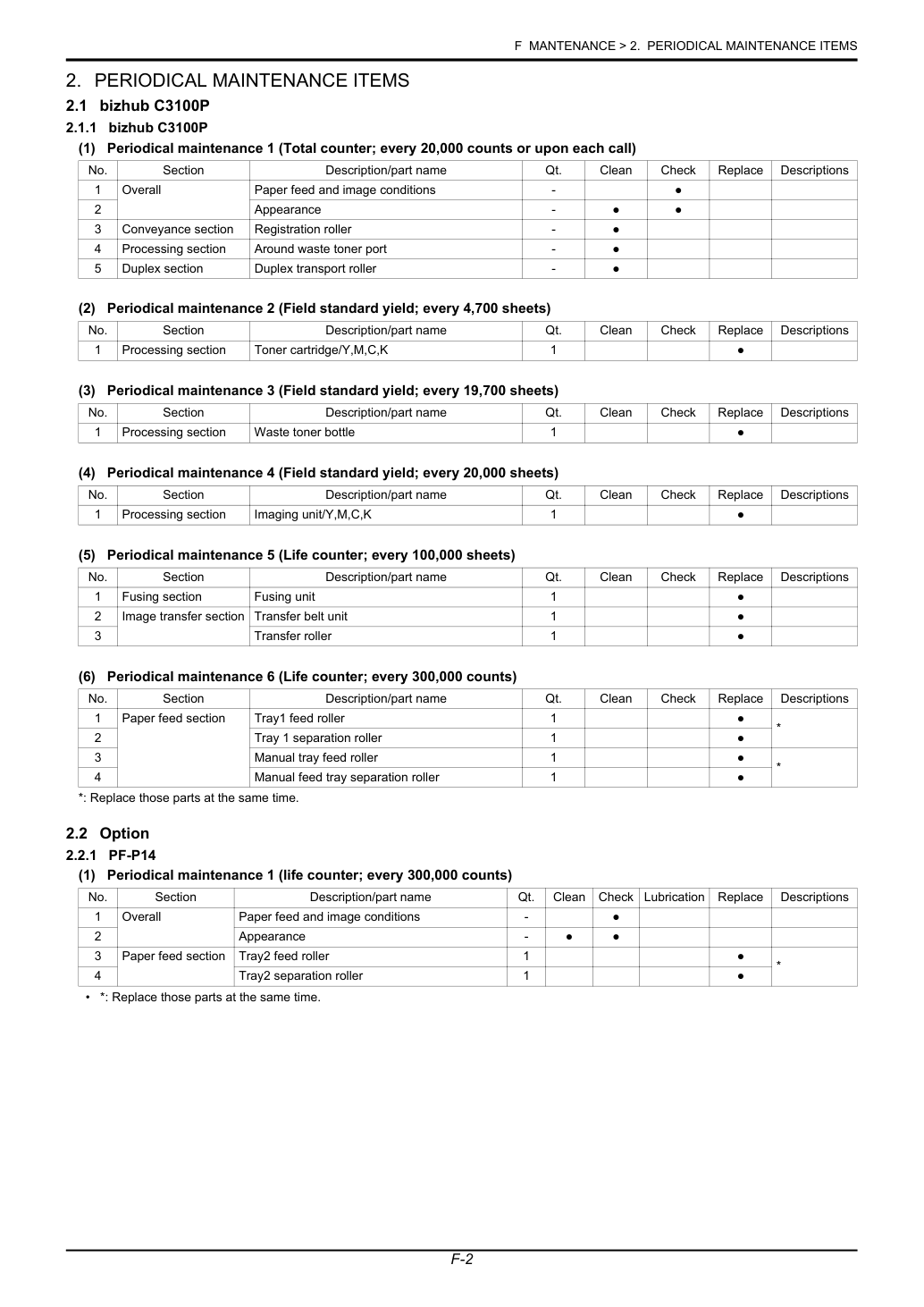

2. ЭЛЕМЕНТЫ ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

*: Замените эти детали одновременно.

*: Замените эти детали одновременно.

1. Периодическое обслуживание 1 (Общий счетчик; каждые 20 000 отсчетов или при каждом обращении)
2. Периодическое обслуживание 2 (Стандартный выход в полевых условиях; каждые 4 700 листов)
3. Периодическое обслуживание 3 (Стандартный выход в полевых условиях; каждые 19 700 листов)
4. Периодическое обслуживание 4 (Стандартный выход в полевых условиях; каждые 20 000 листов)
5. Периодическое обслуживание 5 (Счетчик жизненного цикла; каждые 100 000 листов)
6. Периодическое обслуживание 6 (Счетчик жизненного цикла; каждые 300 000 отсчетов)
1. Периодическое обслуживание 1 (Счетчик жизненного цикла; каждые 300 000 отсчетов)

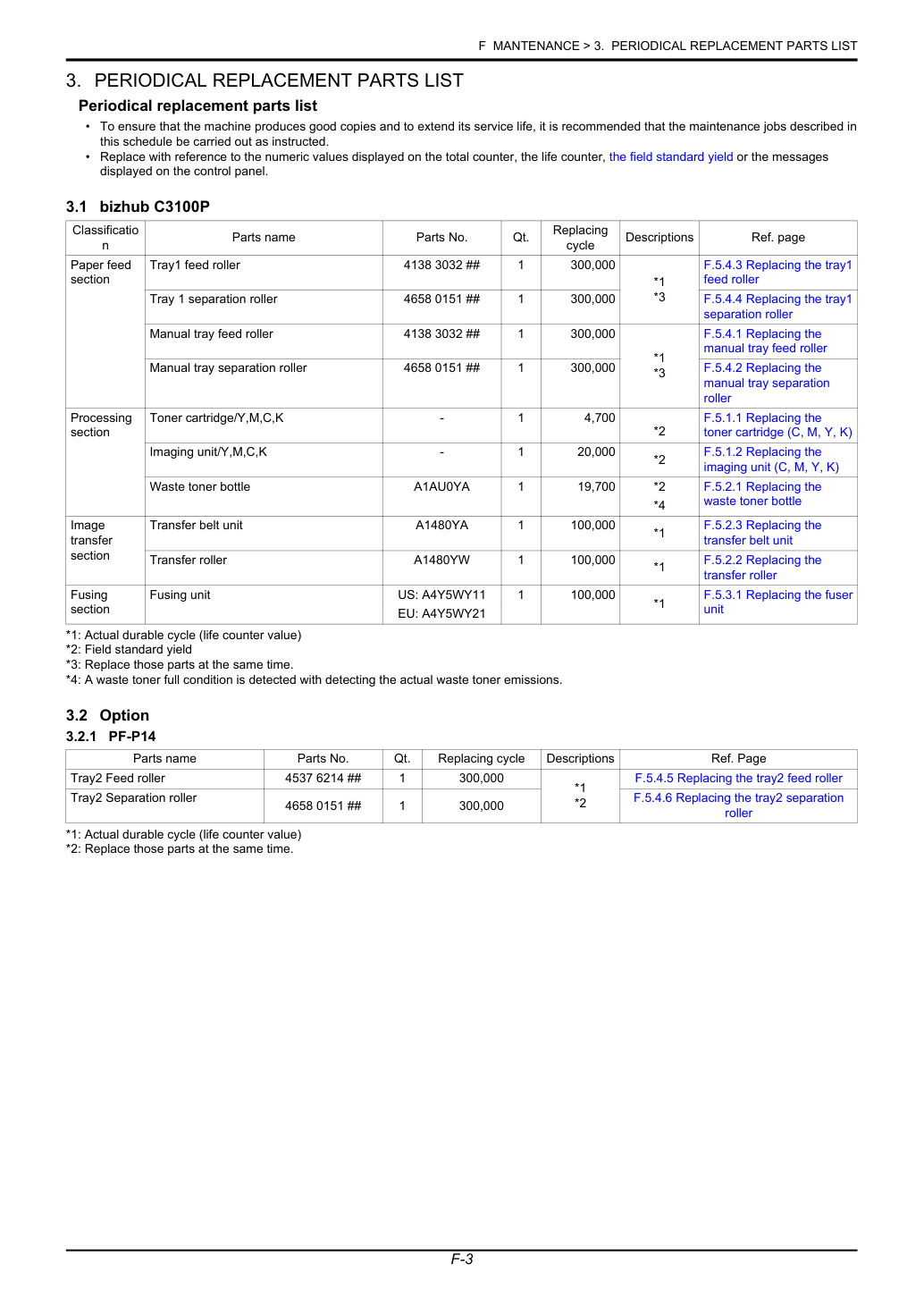

3. СПИСОК ДЕТАЛЕЙ ДЛЯ ПЕРИОДИЧЕСКОЙ ЗАМЕНЫ

Чтобы убедиться, что аппарат производит качественные копии и продлить его срок службы, рекомендуется выполнять работы по обслуживанию, описанные в этом графике, в соответствии с инструкциями.

Выполняйте замену со ссылкой на числовые значения, отображаемые на общем счетчике, счетчике жизненного цикла, стандартном выходе в полевых условиях или сообщениях, отображаемых на панели управления.

F.5.3.1 Замена узла термоузла EU: A4Y5WY21 *1: Фактический цикл износа (значение счетчика жизненного цикла) *2: Стандартный выход в полевых условиях *3: Замените эти детали одновременно.

*4: Состояние переполнения отработанного тонера обнаруживается путём обнаружения фактических выбросов отработанного тонера.

F.5.4.6 Замена разделительного ролика лотка 2 *1: Фактический цикл износа (значение счетчика жизненного цикла) *2: Замените эти детали одновременно.

4. КОНЦЕПЦИЯ ЖИЗНЕННОГО ЦИКЛА ДЕТАЛЕЙ

Значение счетчика жизненного цикла каждого материала и детали доступно в [SERVICE MODE] -> [PRINT MENU] -> [MANAGEMENT LIST].

Значение спецификации жизненного цикла означает фактический цикл износа, наступающий при печати в условиях, определенных в следующем разделе «Уточненные условия стандартного выхода в полевых условиях». Фактический жизненный цикл может значительно отличаться в зависимости от способа использования аппарата и других факторов.

*: Для деталей условий стандартной нормы выпуска см. "F.4.1.1 Указанные условия стандартной нормы выпуска".

4.2 Характеристики ресурса деталей Наименование Описание Контейнер отработанного тонера Датчик почти полного контейнера отработанного тонера обнаруживает уровень пополнения тонера в контейнере отработанного тонера.

При обнаружении почти полного контейнера отработанного тонера счетчик отработанного тонера начинает подсчет, полнота контейнера обнаруживается при достижении порога ресурса.

Подсчитываются количество отпечатков, время работы термоузла (Fuser) и время включения нагревателя термоузла (Fuser), обнаружение выполняется при достижении любым из этих значений установленного ресурса.

Подсчитываются количество отпечатков и время вращения ремня (belt) передачи, обнаружение выполняется при достижении одним из этих значений ресурса.

Подсчитывается количество отпечатков, обнаружение выполняется при достижении ресурса.

Подсчитываются количество отпечатков, время работы термоузла (Fuser) и время вращения фотопроводника, обнаружение выполняется при достижении одним из этих значений установленного ресурса.

*: При замене детали на новую необходимо выполнить сброс значения счетчика ресурса.

Для уменьшения числа вызовов обслуживания: при достижении запрета печати для любой из следующих деталей установите запрет печати также для других деталей, достигших ресурса, и замените эти детали одновременно.

Узел формирования изображения (Imaging unit) со всеми цветами подлежит. Прочие расходники исключены.

Детали, достигшие своего значения, классифицируются как "запрет печати" независимо от разницы с максимальным ресурсом.

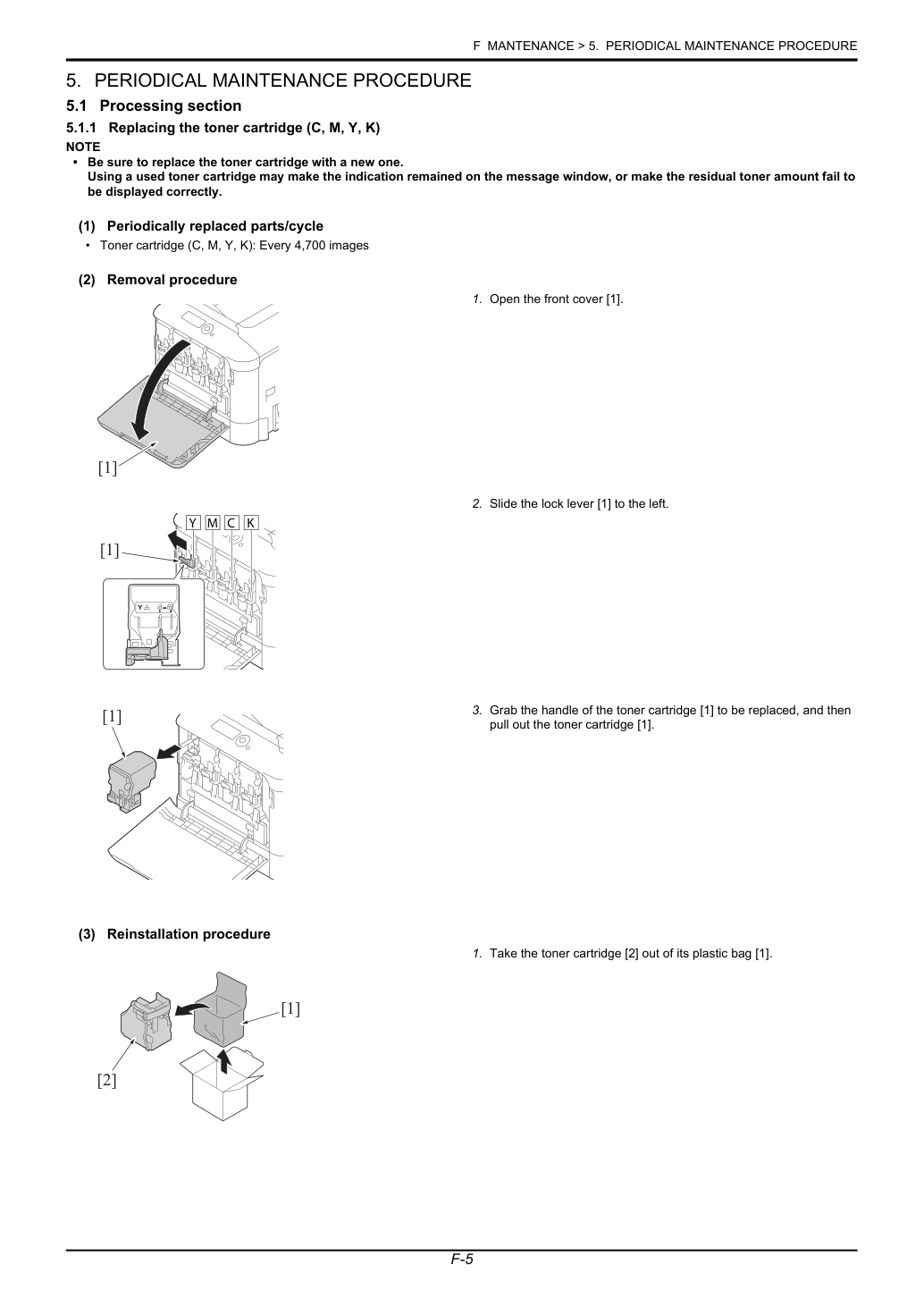

5. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

Обязательно замените картридж тонера на новый.

Использование использованного картриджа тонера может привести к тому, что индикация остается в окне сообщения или количество остаточного тонера отображается некорректно.

1. Периодически заменяемые детали/цикл
2. Процедура удаления

1. Откройте переднюю крышку [1].

2. Сдвиньте рычаг блокировки [1] влево.

3. Возьмитесь за ручку картриджа тонера [1], который необходимо заменить, и затем

вытащите картридж тонера [1].

3. Процедура переустановки

1. Извлеките картридж тонера [2] из его пластикового пакета [1].

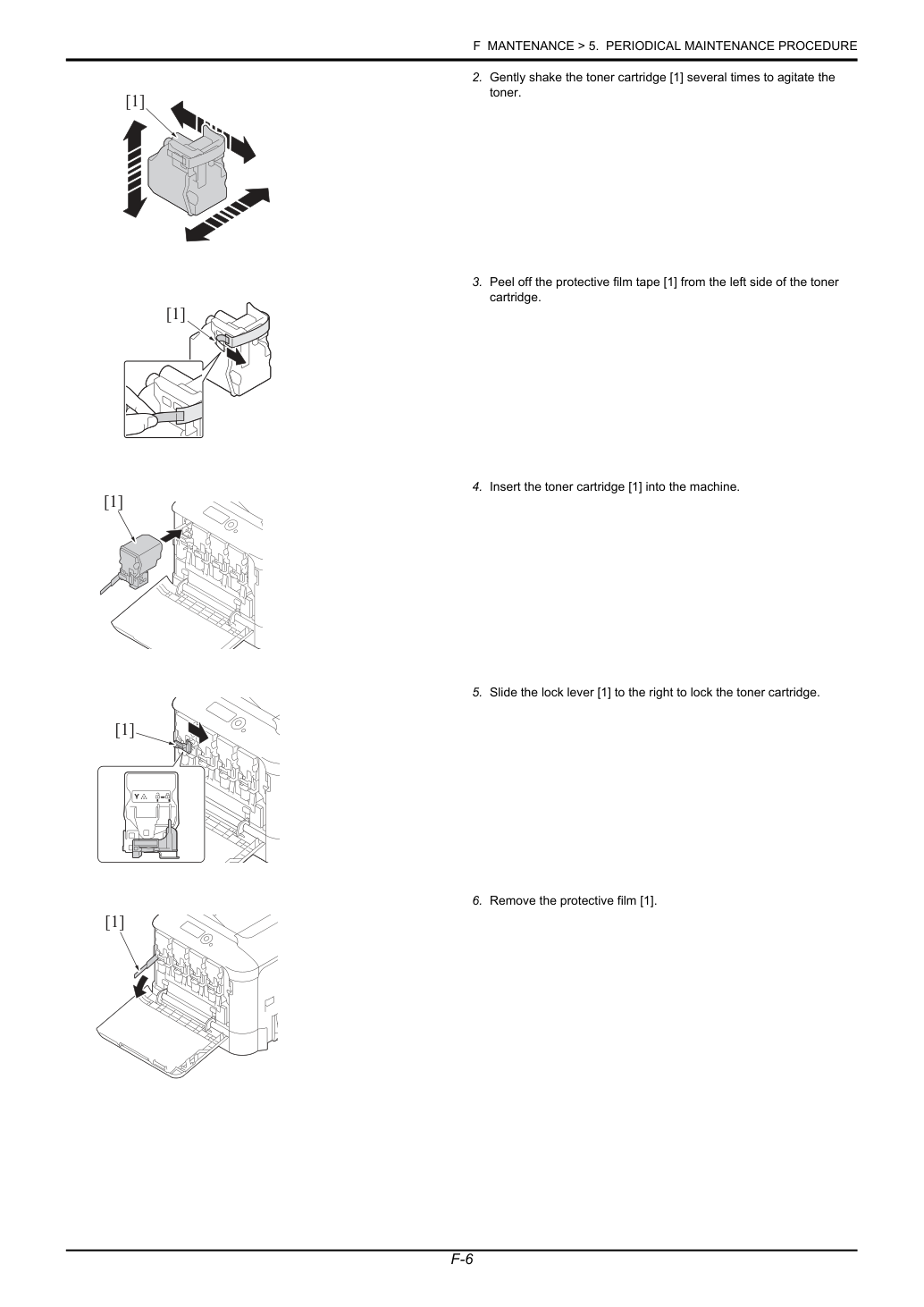

2. Аккуратно встряхивайте картридж тонера [1] несколько раз, чтобы перемешать

3. Снимите защитную пленку [1] с левой стороны картриджа тонера

4. Вставьте картридж тонера [1] в машину.

5. Сдвиньте рычаг блокировки [1] вправо, чтобы заблокировать картридж тонера.

6. Снимите защитную пленку [1].

7. Закройте переднюю крышку [1].

1. Периодически заменяемые детали/цикл

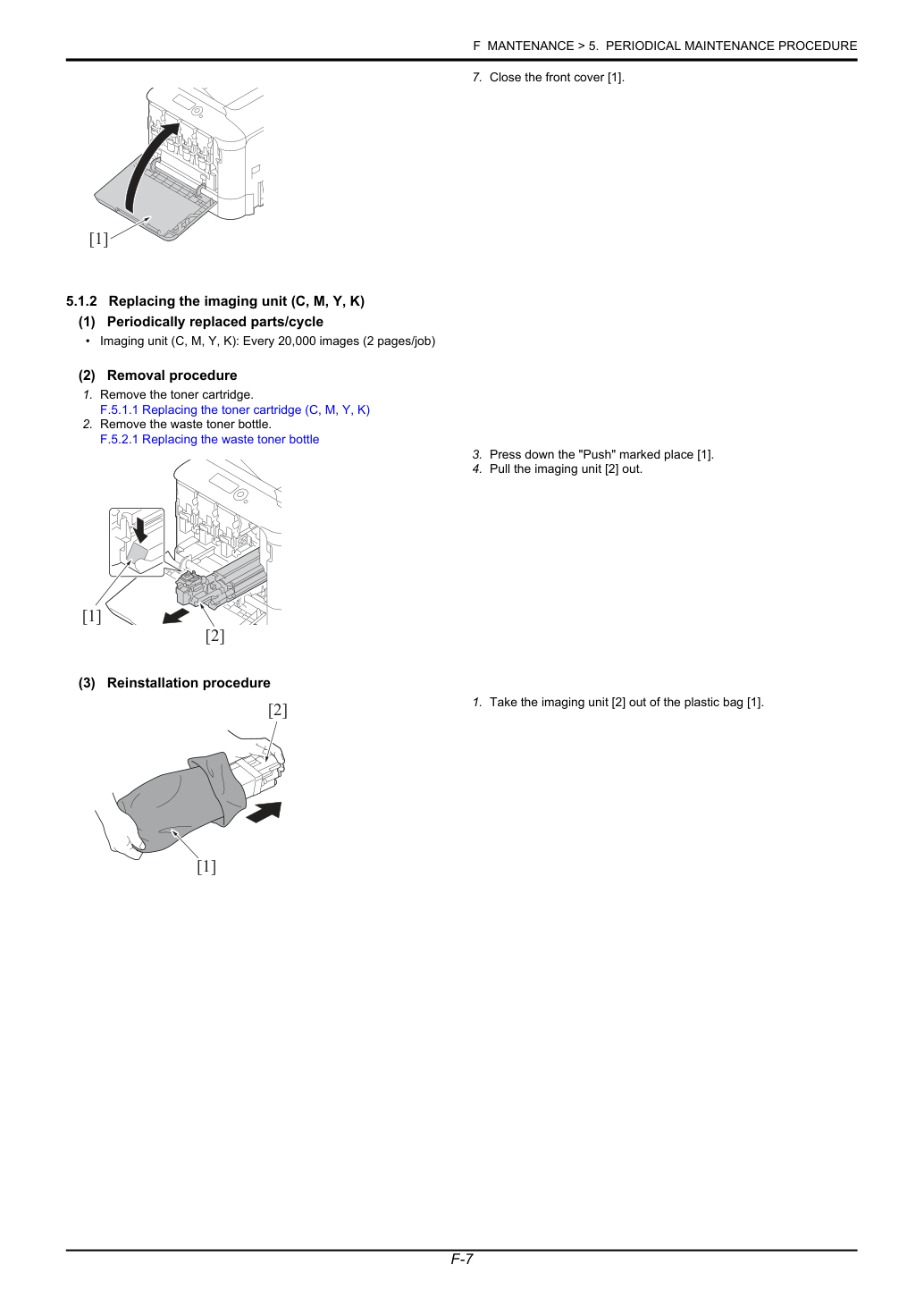

2. Процедура удаления

1. Извлеките картридж тонера.

2. Извлеките контейнер отработанного тонера.

3. Нажмите на место, отмеченное "Push" [1].

4. Вытащите узел формирования изображения [2].

3. Процедура переустановки

1. Извлеките узел формирования изображения (Imaging unit) [2] из пластикового пакета [1].

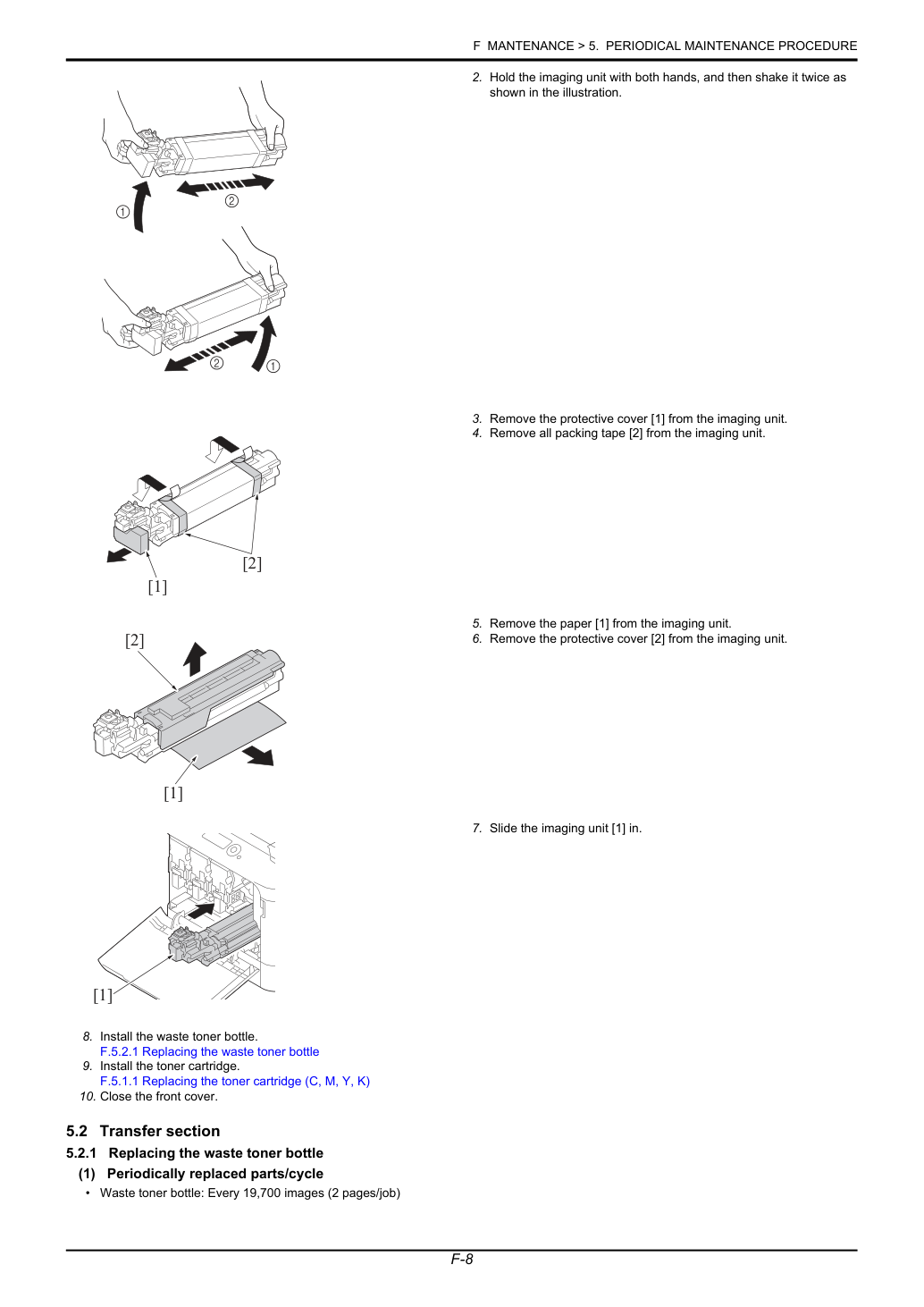

2. Держите узел формирования изображения (Imaging unit) обеими руками, затем встряхните его дважды

3. Снимите защитную крышку [1] с узла формирования изображения (Imaging unit).

4. Удалите всю упаковочную ленту [2] с узла формирования изображения (Imaging unit).

5. Извлеките бумагу [1] из узла формирования изображения (Imaging unit).

6. Снимите защитную крышку [2] с узла формирования изображения (Imaging unit).

7. Вставьте узел формирования изображения (Imaging unit) [1].

8. Установите контейнер отработанного тонера.

9. Установите картридж тонера.

10. Закрой переднюю крышку.

1. Периодически заменяемые детали/цикл

2. Процедура удаления

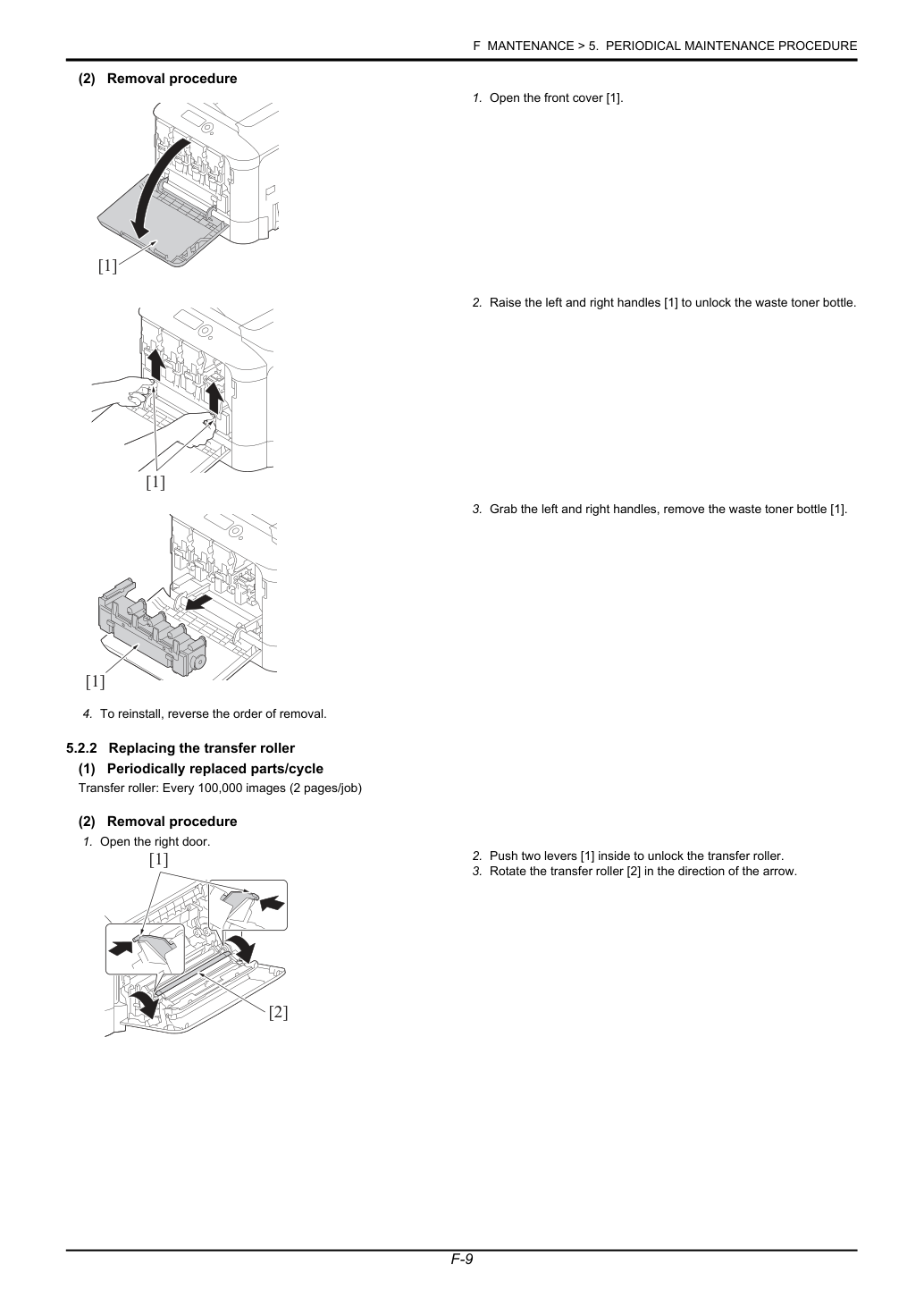

1. Откройте переднюю крышку [1].

2. Поднимите левую и правую рукоятки [1], чтобы разблокировать контейнер отработанного тонера.

3. Возьмитесь за левую и правую рукоятки, извлеките контейнер отработанного тонера [1].

4. Для переустановки выполните операции в обратном порядке.

1. Периодически заменяемые детали/цикл
2. Процедура удаления

1. Откройте правую дверцу.

2. Нажмите два рычага [1] внутри, чтобы разблокировать передающий ролик.

3. Поверните передающий ролик [2] в направлении стрелки.

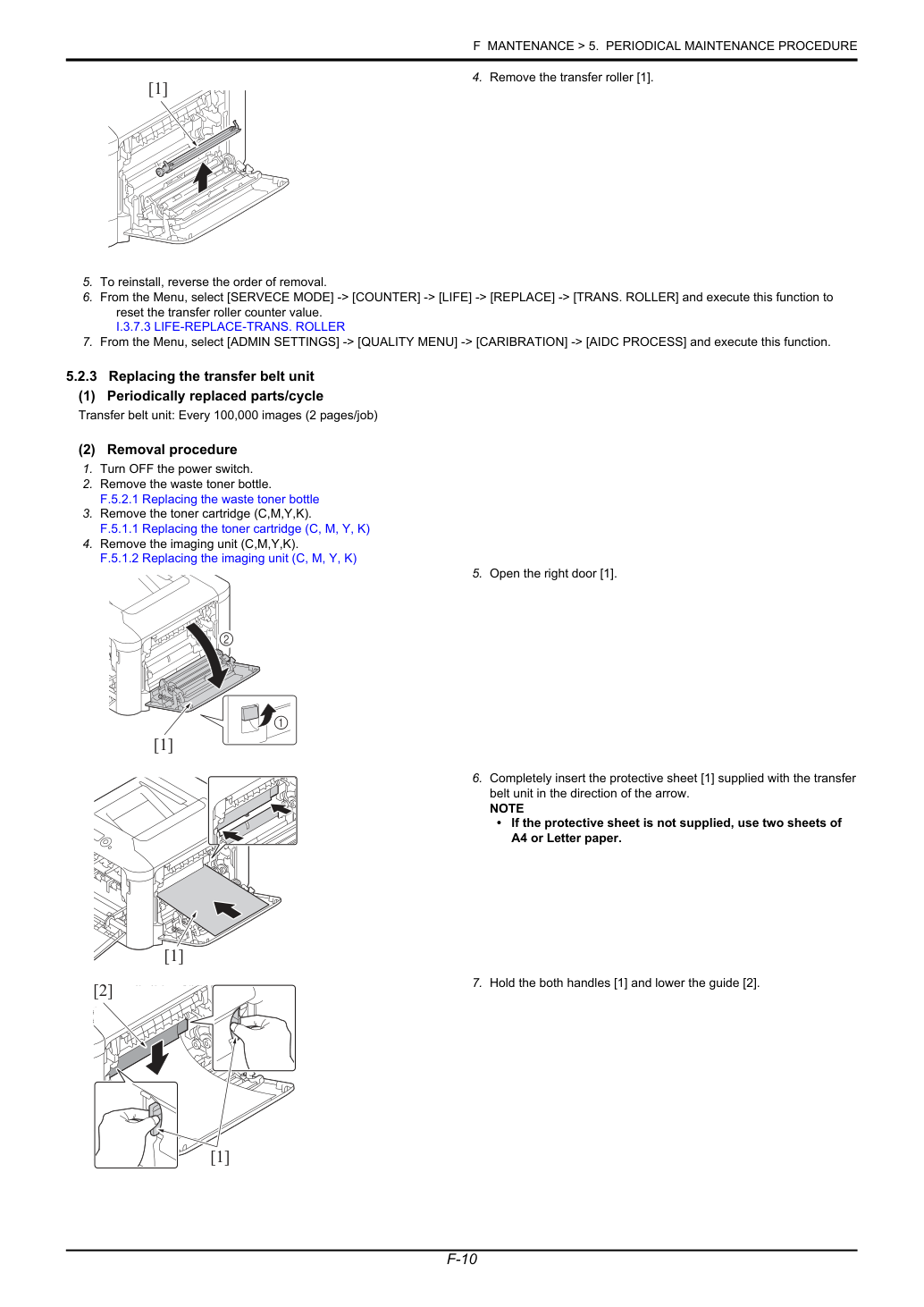

4. Извлеките передающий ролик [1].

5. Для переустановки выполните операции в обратном порядке.

6. В меню выберите [SERVECE MODE] -> [COUNTER] -> [LIFE] -> [REPLACE] -> [TRANS. ROLLER] и выполните эту функцию, чтобы

сбросить значение счётчика передающего ролика.

7. В меню выберите [ADMIN SETTINGS] -> [QUALITY MENU] -> [CARIBRATION] -> [AIDC PROCESS] и выполните эту функцию.

1. Периодически заменяемые детали/цикл
2. Процедура удаления

1. Выключи переключатель питания.

2. Извлеките контейнер отработанного тонера.

3. Извлеките картридж с тонером (C,M,Y,K).

4. Извлеките узел формирования изображения (C,M,Y,K).

5. Откройте правую крышку [1].

6. Полностью вставьте защитный лист [1], поставляемый в комплекте с узлом переноса.

ремень (belt) в направлении стрелки.

Если защитный лист не поставляется, используйте два листа бумаги A4 или Letter.

7. Держите оба рукояткa [1] и опустите направляющую [2].

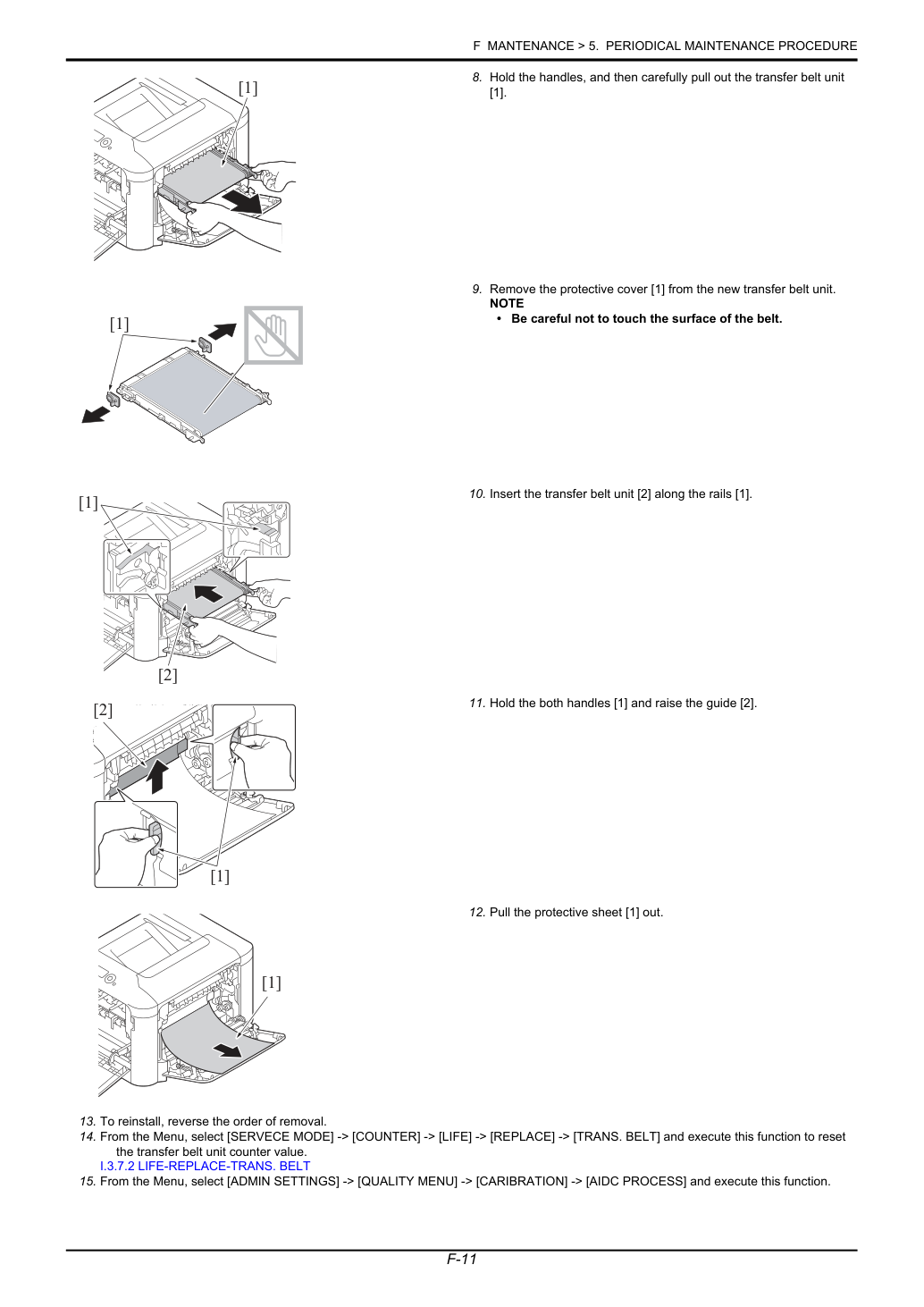

8. Держите рукоятки и аккуратно вытащите узел передаточного ремня (transfer belt unit).

9. Снимите защитную крышку [1] с нового узла передаточного ремня (transfer belt unit).

Будьте осторожны, не касайтесь поверхности ремня.

10. Установите узел передачи ремня [2] вдоль направляющих [1].

11. Удерживая обе ручки [1], поднимите направляющую [2].

12. Вытяните защитный лист [1].

13. Для переустановки выполните обратный порядок снятия.

14. В меню выберите [SERVECE MODE] -> [COUNTER] -> [LIFE] -> [REPLACE] -> [TRANS. BELT] и выполните эту функцию для сброса

значения счетчика узла передачи ремня.

15. В меню выберите [ADMIN SETTINGS] -> [QUALITY MENU] -> [CARIBRATION] -> [AIDC PROCESS] и выполните эту функцию.

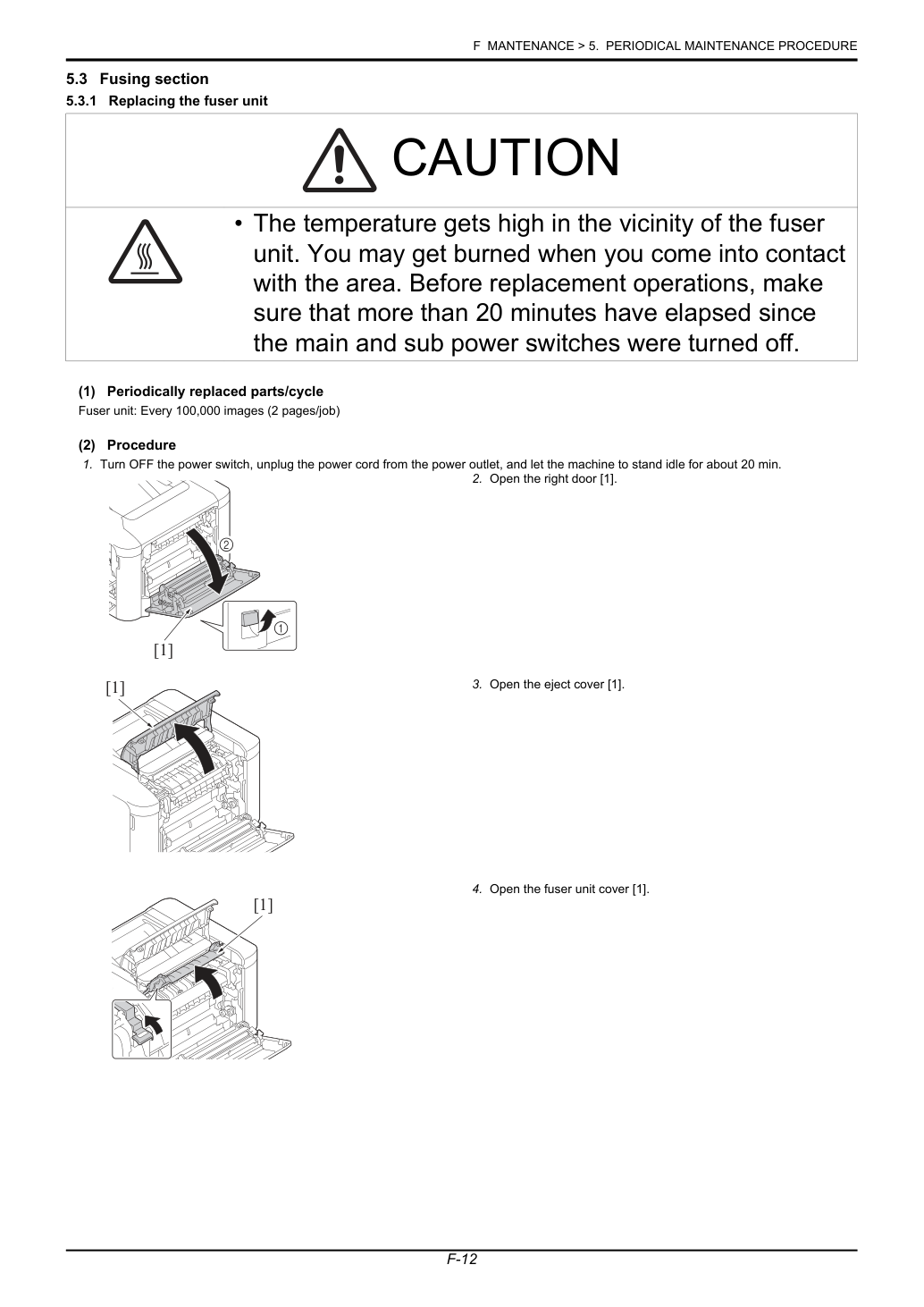

5.3.1 Замена узла термоузла ВНИМАНИЕ • Температура высокая в области термоузла. При контакте с этой областью вы можете получить ожог. Перед проведением замены убедитесь, что прошло не менее 20 минут с момента отключения главного и вспомогательного выключателей питания.

1. Периодически заменяемые детали/цикл
2. Процедура

1. Выключите выключатель питания, отсоедините кабель питания от розетки и оставьте машину в режиме ожидания примерно на 20 мин.

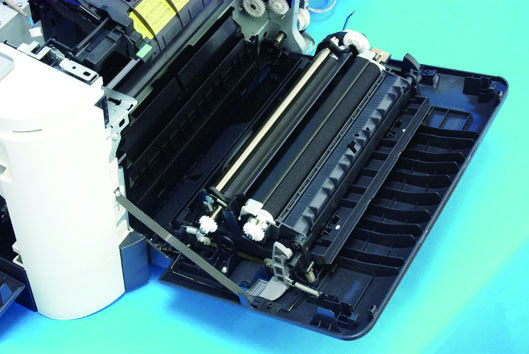

2. Откройте правую дверь [1].

3. Откройте крышку выброса [1].

4. Откройте крышку узла термоузла [1].

5. Опустите два рычага [1].

6. Удалите узел термоузла [1].

7. Установите новый узел термоузла.

8. В меню выберите [SERVICE MODE] -> [COUNTER] -> [LIFE] -> [REPLACE] -> [FUSER UNIT] и выполните эту функцию для сброса

1. Периодическая замена деталей/цикл
2. Процедура

1. Удалите ручной лоток.

2. Откройте правую дверь.

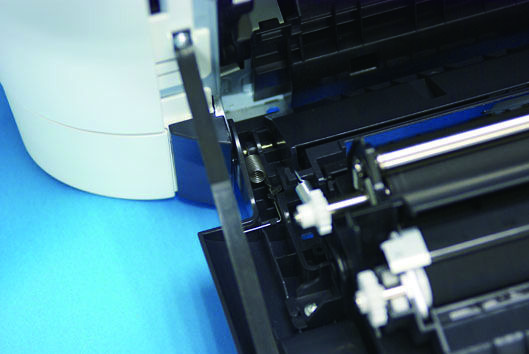

3. Отсоедините пружину [1] от крюка [2], чтобы разблокировать пластину.

4. Удали две пружины [1].

5. Удали шесть винтов [1] и удали ролик подачи ручного лотка

6. Удали E-ring [1] и подшипник [2], и переместить ручной

лоток подачи roller assy [3] в направлении стрелки.

При переустановке ручного лотка подачи roller assy стопор [1] должен находиться под валом [2], как показано на иллюстрации.

7. Удали E-ring [1] и муфту механизма [2], и удали

8. Для переустановки выполни операции удаления в обратном порядке.

При переустановке ролика подачи [1] убедись, что он установлен в направлении, показанном на иллюстрации.

1. Периодическая замена деталей/цикл
2. Процедура

1. Удалите ручной лоток.

2. Откройте правую дверь.

3. Отсоедините пружину [1] от крюка [2], чтобы разблокировать пластину.

4. Удали две пружины [1].

5. Удали шесть винтов [1] и удали ролик подачи ручного лотка

6. Удали пружину [1] и удали разделитель ручного лотка

7. Удали C-ring [1] и удали разделитель ручного лотка

8. Для переустановки выполни операции удаления в обратном порядке.

1. Периодическая замена деталей/цикл
2. Процедура

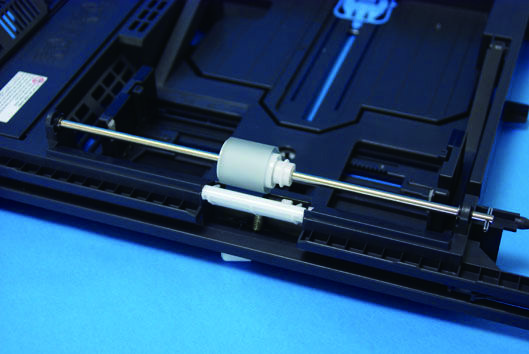

1. Удали лоток1.

2. Зафиксируй металлическую пластину подъёма бумаги [1].

3. Удали два E-ring [2] и втулку [3].

4. Удали C-ring [1] и удали ролик подачи лотка1 [2].

При переустановке ролика подачи [1] убедись, что он установлен в направлении, показанном на иллюстрации.

5. Для переустановки выполните операции в обратном порядке.

1. Периодическая замена деталей/цикл
2. Процедура

1. Выдвини лоток1.

2. Удали пружину [1].

3. Удали узел разделителя лотка1 [1].

4. Удали C-ring [1] и удали разделитель лотка1 [2].

5. Для переустановки выполните операции в обратном порядке.

1. Периодически заменяемые детали/цикл
2. Процедура

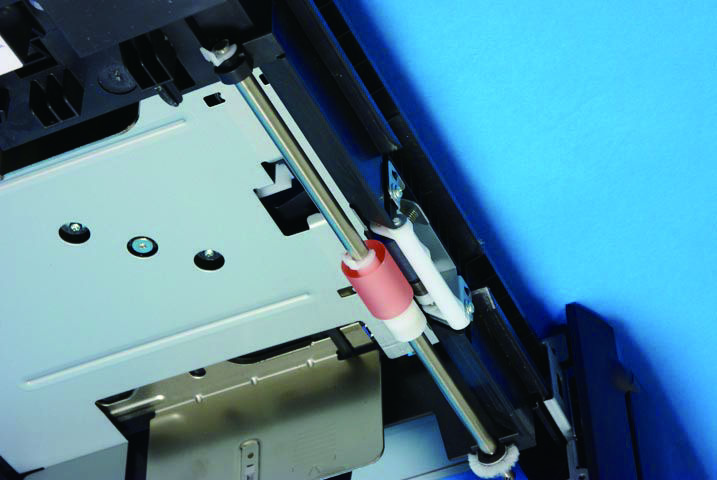

1. Выдвини лоток2.

2. Зафиксируй металлическую пластину подъёма бумаги [1].

3. Удали два C-clip [2] и подшипник [3] спереди, и

удали ролик подачи лотка2 [4].

1. Периодическая замена деталей/цикл
2. Процедура

1. Выдвини лоток2/лоток3.

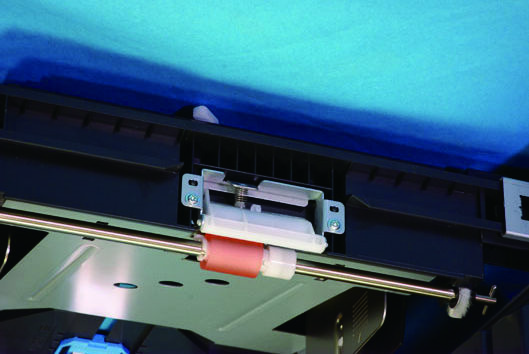

2. Удали два винта [1] и удали разделитель лотка2

3. Удали C-clip [1] и удали разделитель лотка2 [2].

4. Для переустановки выполните операции в обратном порядке.
