7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

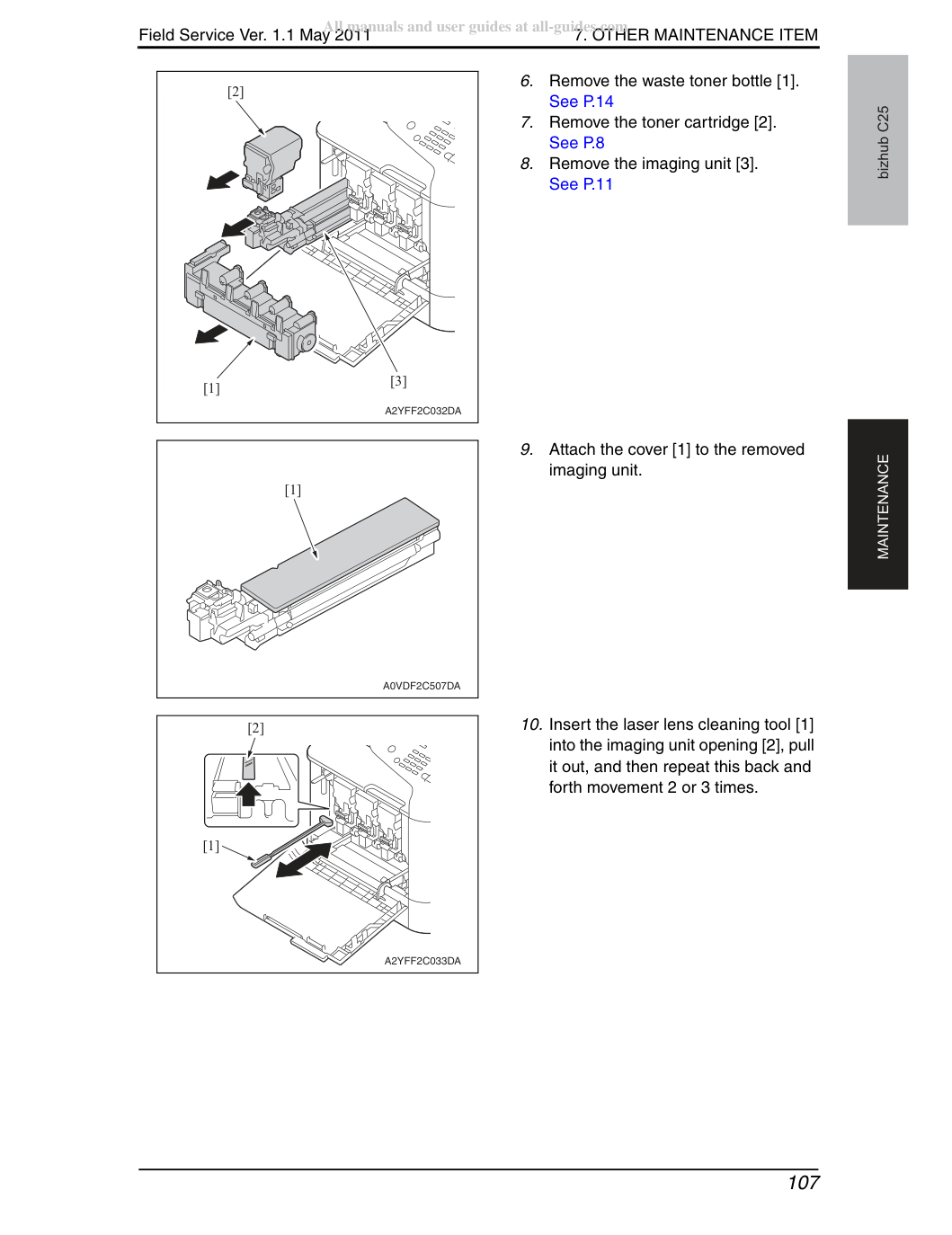

Извлеки бункер отработанного тонера [1].
Извлеки картридж с тонером [2].
Установи крышку [1] на снятый узел сканирования (imaging unit).
Вставь инструмент очистки лазерного объектива [1]
в отверстие узла сканирования [2], вытащи его и повтори это возвратно-поступательное движение 2–3 раза.
