7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
12. Снять стопорное кольцо [1].
13. Отсоедините разъём [2] и
снимите муфту подачи бумаги лотка 2 [3].
14. Снимите втулку [1].
15. Снимите стопорное кольцо [1].
16. Отсоедините разъём [2] и
снимите муфту подачи бумаги лотка 1 [3].
17. Для переустановки выполните операции в обратном порядке.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

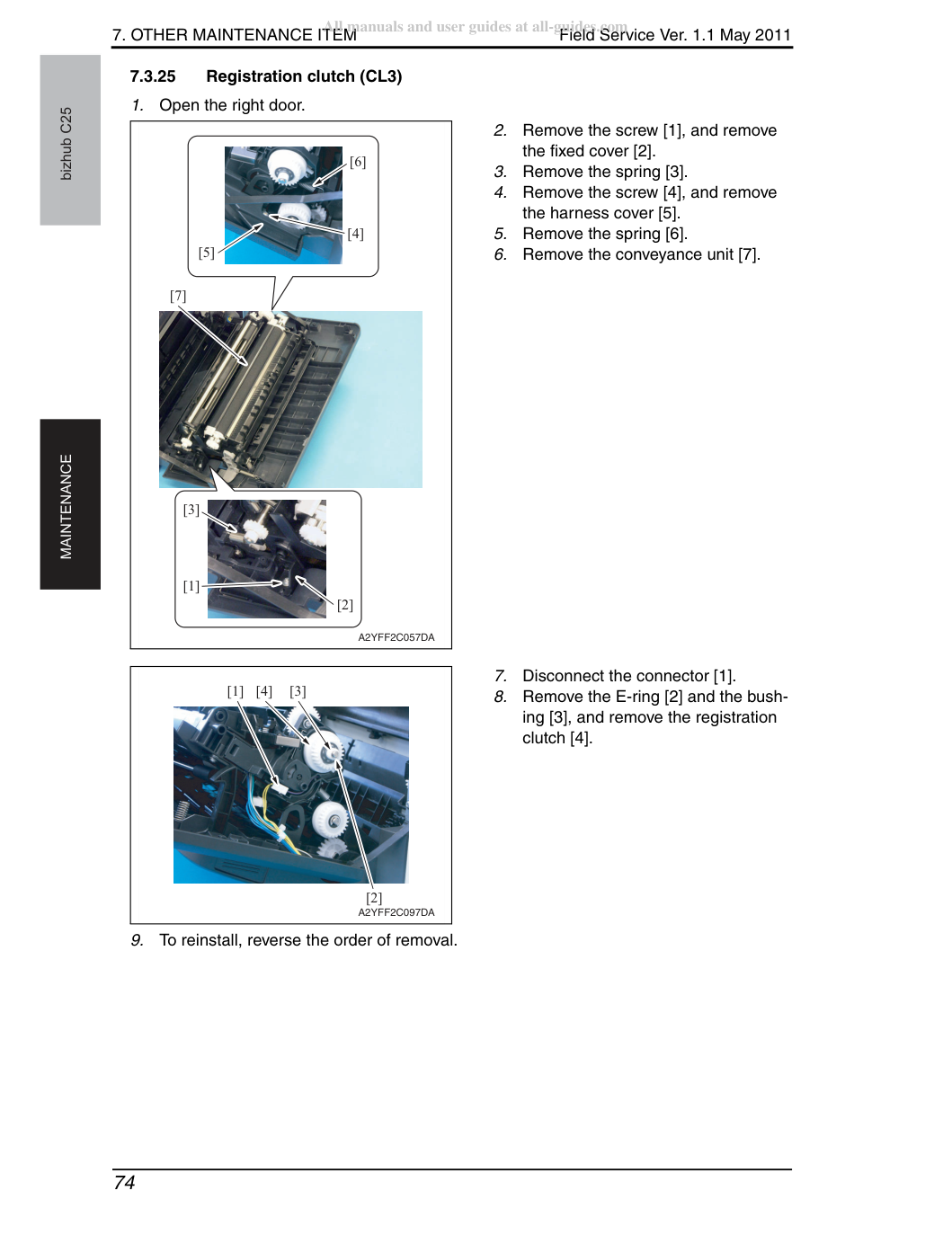

Снимите винт [1] и снимите фиксирующую крышку (fixed cover) [2].
Снимите винт [4] и снимите крышку жгута (harness cover) [5].
Снимите узел подачи [7].
Снимите стопорное кольцо [2] и втулку [3], и снимите муфту регистрации [4].
Для переустановки выполните операции в обратном порядке.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
Удали картридж тонера (C,M,Y,K).
Извлеките контейнер отработанного тонера.
Удали блок формирования изображения (C,M,Y,K).
10. Снимите верхнюю крышку.
11. Отсоединить разъем [1].
12. Снимите винт [2] и снимите
13. Отсоедините два разъёма [4].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

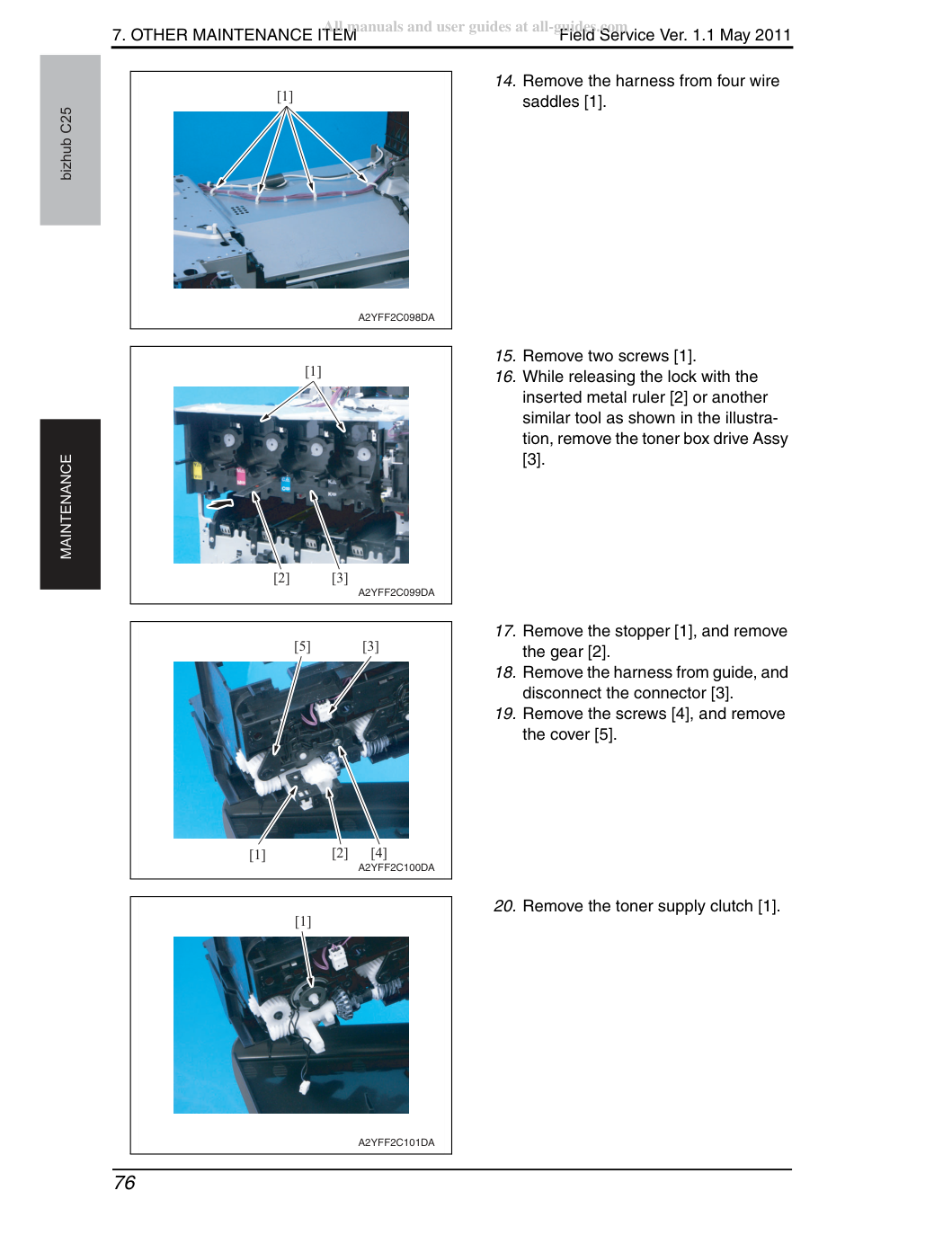

14. Снимите жгут с четырёх кронштейнов
15. Снимите два винта [1].
16. При отпускании блокировки с помощью
вставленной металлической линейки [2] или аналогичного инструмента, как показано на иллюстрации, снимите узел привода картриджа тонера [3].
17. Снимите стопор [1] и снимите
18. Снимите жгут с направляющей и
19. Снимите винты [4] и снимите
20. Снимите муфту подачи тонера [1].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
21. Для переустановки выполните операции в обратном порядке.
Извлеките контейнер отработанного тонера.
10. Снимите переднюю правую крышку.
11. Снимите верхнюю крышку.
12. Отсоедините разъём [1].
13. Снимите винт [2] и снимите
14. Отсоедините два разъёма [4].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

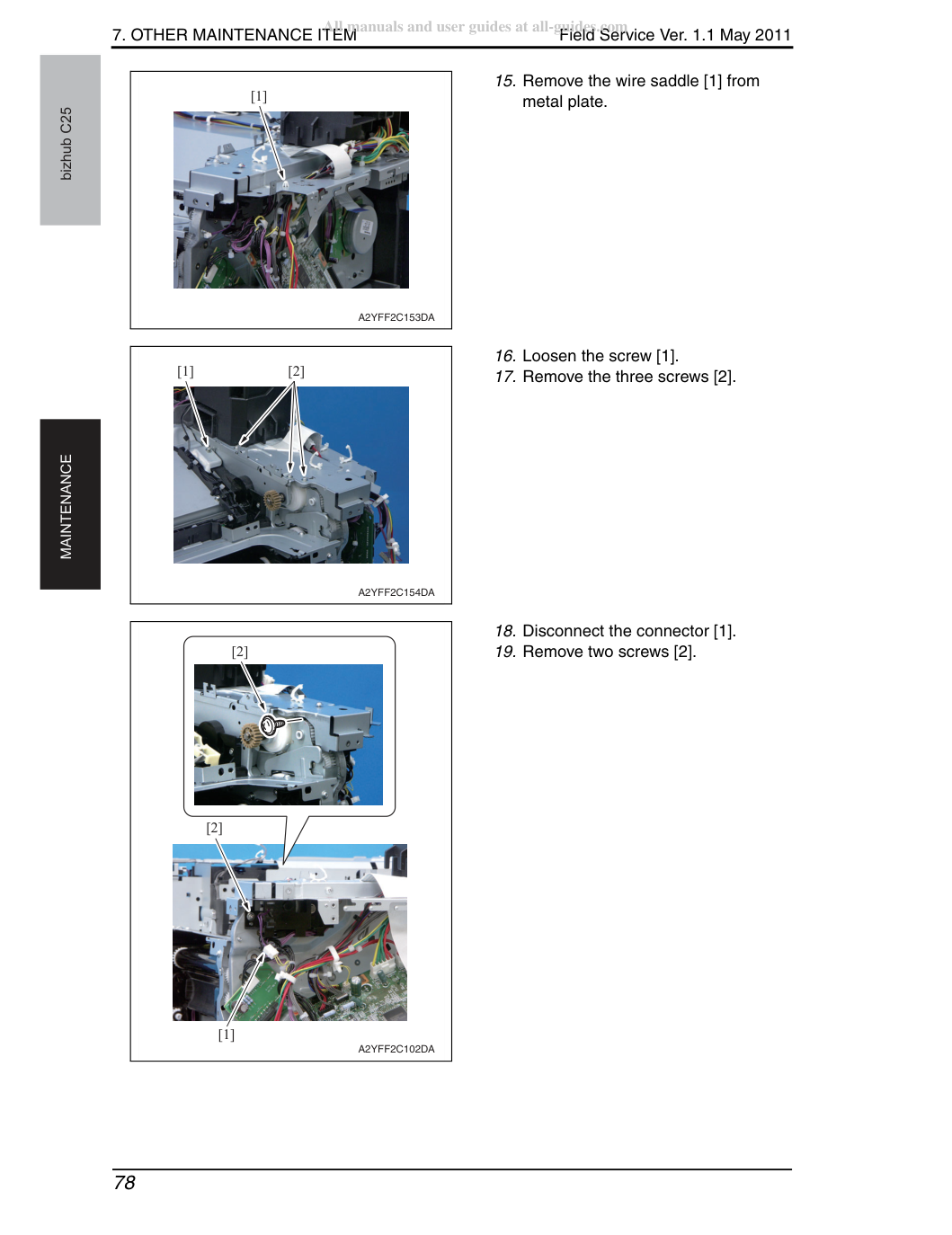

15. Снимите кронштейн проводов [1] с
16. Ослабь винт [1].
17. Извлеки три винта [2].
18. Отсоедини разъем [1].
19. Извлеки два винта [2].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

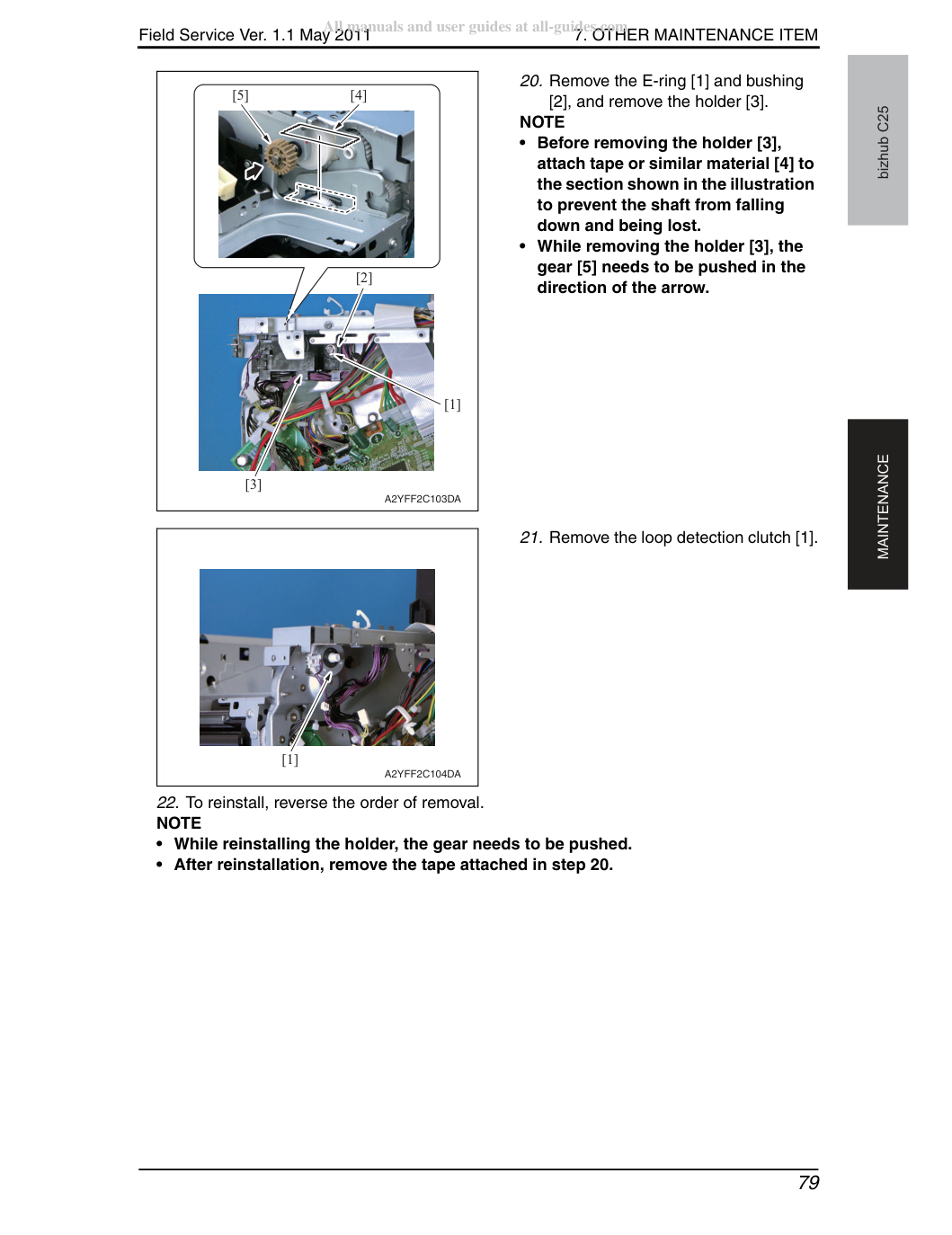

20. Извлеки стопорное кольцо [1] и втулку
[2], и снимите держатель [3].
• Перед снятием держателя [3] приклейте скотч или подобный материал [4] к участку, показанному на иллюстрации, чтобы предотвратить падение вала и его потерю.
• При извлечении держателя [3] шестерню [5] нужно подталкивать в направлении стрелки.
21. Извлеки муфту определения петли [1].
22. Для переустановки выполни операции в обратном порядке.
• При переустановке держателя шестерню нужно подталкивать.
• После переустановки удали ленту, приклеенную на шаге 20.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
Извлеките контейнер отработанного тонера.
10. Снимите винт [2] и снимите
11. Отсоедините два разъема [4].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

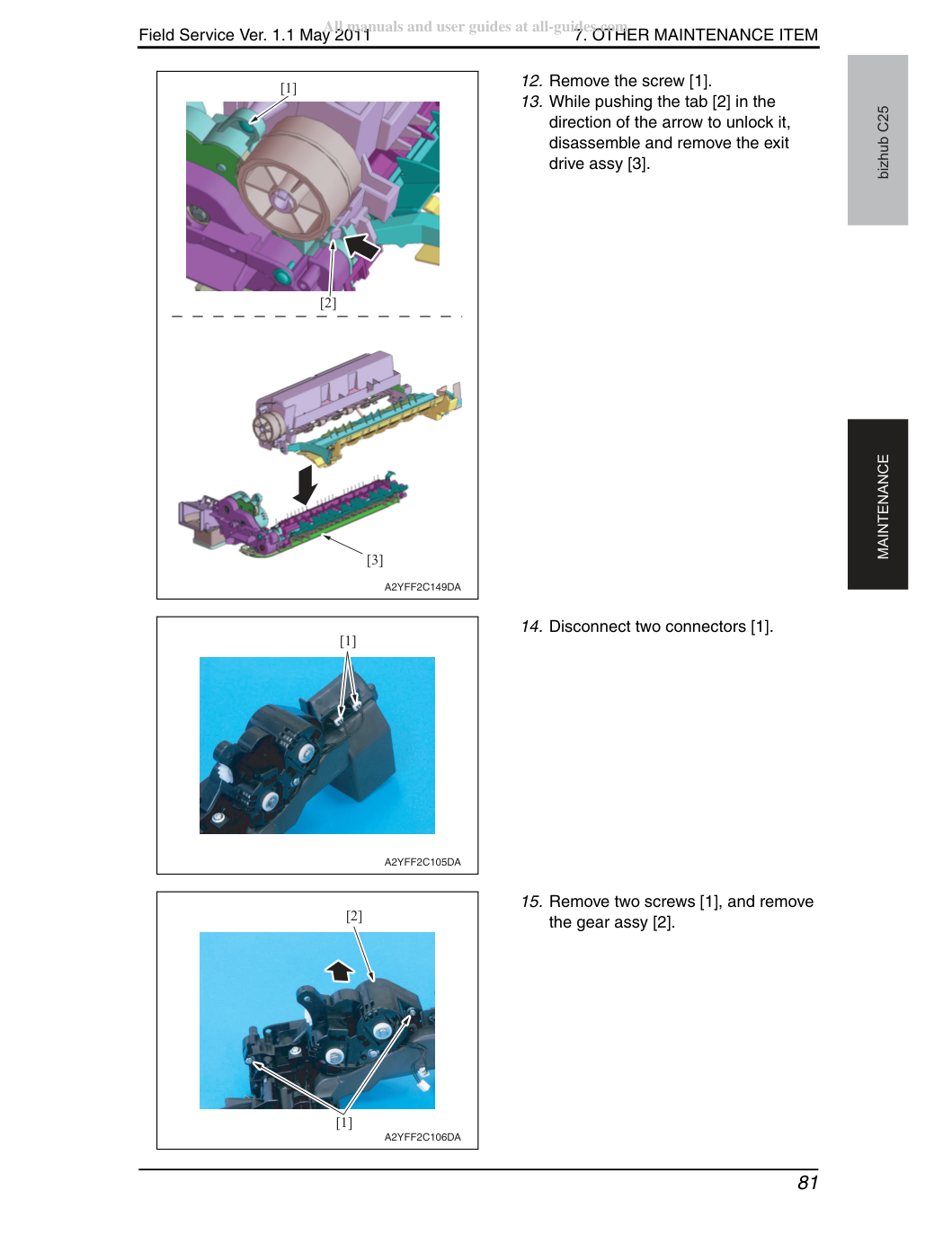

12. Извлеки винт [1].
13. Нажимая на язычок [2] в
направлении стрелки для разблокировки, разбери и извлеки узел выходного привода [3].
14. Отсоедини два разъема [1].
15. Извлеки два винта [1] и удали
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

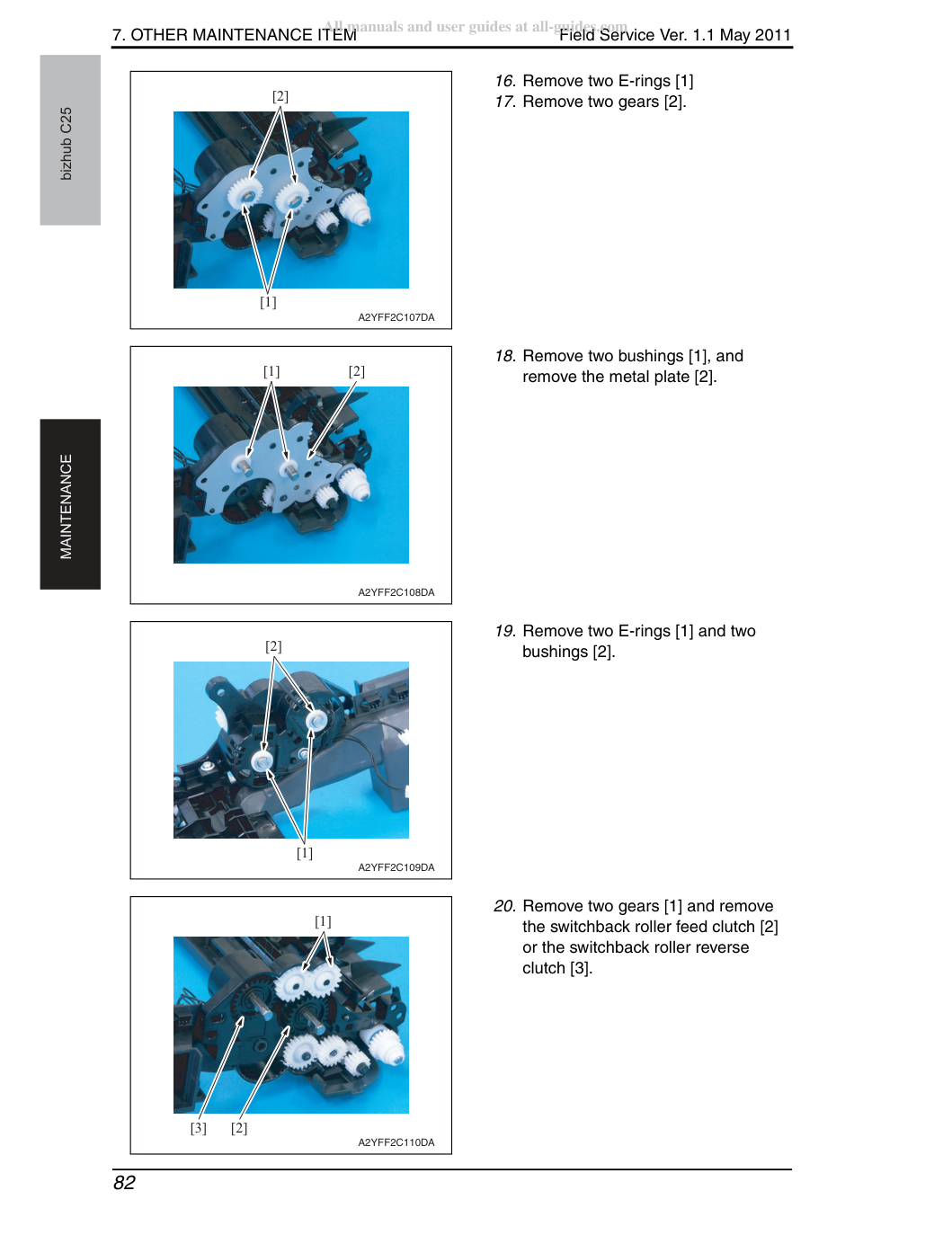

16. Извлеки два стопорных кольца [1]
17. Извлеки две шестерни [2].
18. Извлеки две втулки [1] и
19. Извлеки два стопорных кольца [1] и два
20. Извлеки две шестерни [1] и удали
муфту подачи рециклинг-ролика [2] или муфту реверса рециклинг-ролика [3].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
21. Для переустановки выполните операции в обратном порядке.
Снимите винт [1] и снимите фиксирующую крышку (fixed cover) [2].
Снимите винт [4] и снимите крышку жгута (harness cover) [5].
Снимите узел подачи [7].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
Отсоедини разъем подключения от держателя и вытащи разъем [1].
Снимите стопорное кольцо [2] и втулку [3], и снимите муфту регистрации [4].
Подготовь тяжелый поролон, поставляемый с муфтой замены.
Установи муфту ролика двусторонней подачи [1] и зафиксируй стопорным кольцом.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
Подсоедини разъем муфты ролика двусторонней подачи [1].
Зафиксируй разъем подключения муфты ролика двусторонней подачи на держателе узла подачи.
Проложи жгут муфты ролика двусторонней подачи как показано слева.
Используя пинцет или аналогичный инструмент, аккуратно уложи жгут со стороны муфты ролика двусторонней подачи, подталкивая его в направлении стрелки.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
Убедись, что жгут аккуратно размещен внутри.
Смочи ватный тампон спиртом и очисти [2] затемненную область [1], показанную слева.
Установи тяжелый поролон, поставляемый с муфтой, на предварительно очищенную область.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
bizhub C25 ПРИМЕЧАНИЕ ПО ОБСЛУЖИВАНИЮ • При установке тяжелого поролона приклей его в местоположение [1], показанное в стандарте приклеивания.
• Убедись, что тяжелый поролон и жгут [2] не соприкасаются с жгутом при установке тяжелого поролона.
10. Выполни шаги с 6 по 1 муфты ролика двусторонней подачи (CL13).
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

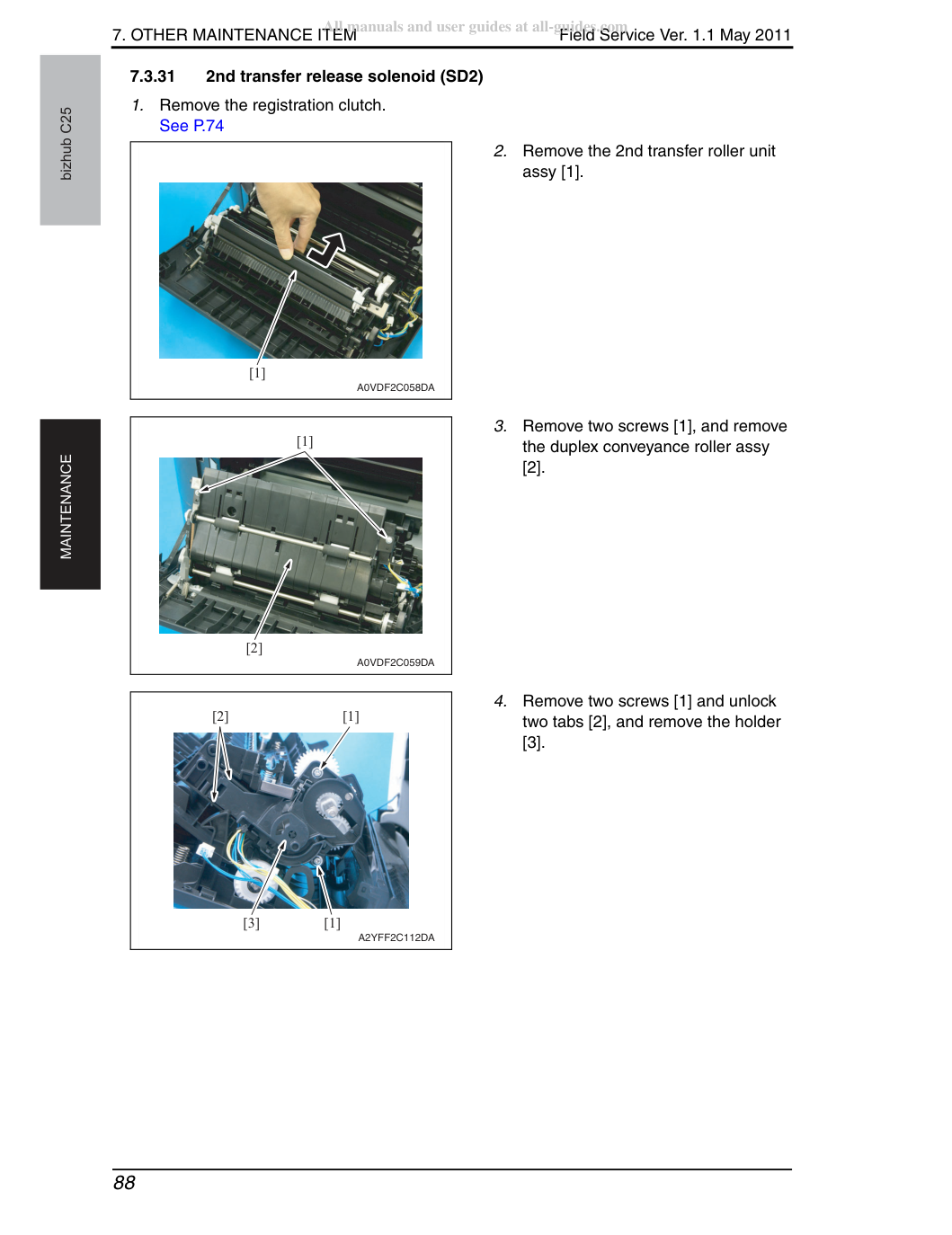

Снимите муфту регистрации.
Снимите узел 2-го рулона передачи [1].
Снимите два винта [1] и снимите узел рециклинг-ролика дуплекса [2].
Снимите два винта [1] и отпустите два язычка [2], и снимите держатель [3].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
bizhub C25 ПРИМЕЧАНИЕ ПО ОБСЛУЖИВАНИЮ • Если шестерни соскочили и нуждаются в переустановке, совмести стрелку [1] на шестерне с отмеченной линией [2] на держателе.
Снимите винт [1] и снимите соленоид отпуска 2-го передачи [2].
Для переустановки выполните операции в обратном порядке.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
Снимите винт [1] и снимите фиксирующую крышку (fixed cover) [2].
Снимите винт [4] и снимите крышку жгута (harness cover) [5].
Снимите узел подачи [7].
Снимите винт [1] и снимите держатель датчика [2], как показано на иллюстрации слева.
• Не дергайте держатель датчика, к которому подключен жгут.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
Отсоедини разъем [1] и извлеки датчик температуры/влажности [2].
Для переустановки выполните операции в обратном порядке.
Удали картридж тонера (C,M,Y,K).
Извлеките контейнер отработанного тонера.
Удали блок формирования изображения (C,M,Y,K).
Удали узел ремня передачи.
Держите обе рукоятки [1] и поднимите направляющую [2].
Поднимите направляющую [1] еще выше и снимите ее.
• Не дергайте держатель датчика, к которому подключен жгут.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
Снимите два винта [1] и снимите крышку датчика [2].
Слегка поднимая заземляющую пластину [1], снимите датчик IDC [2].
10. Отсоедини разъём [1] и
• Будьте осторожны, чтобы не повредить головку датчика [3] датчика IDC.
11. Для переустановки выполните операции в обратном порядке.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

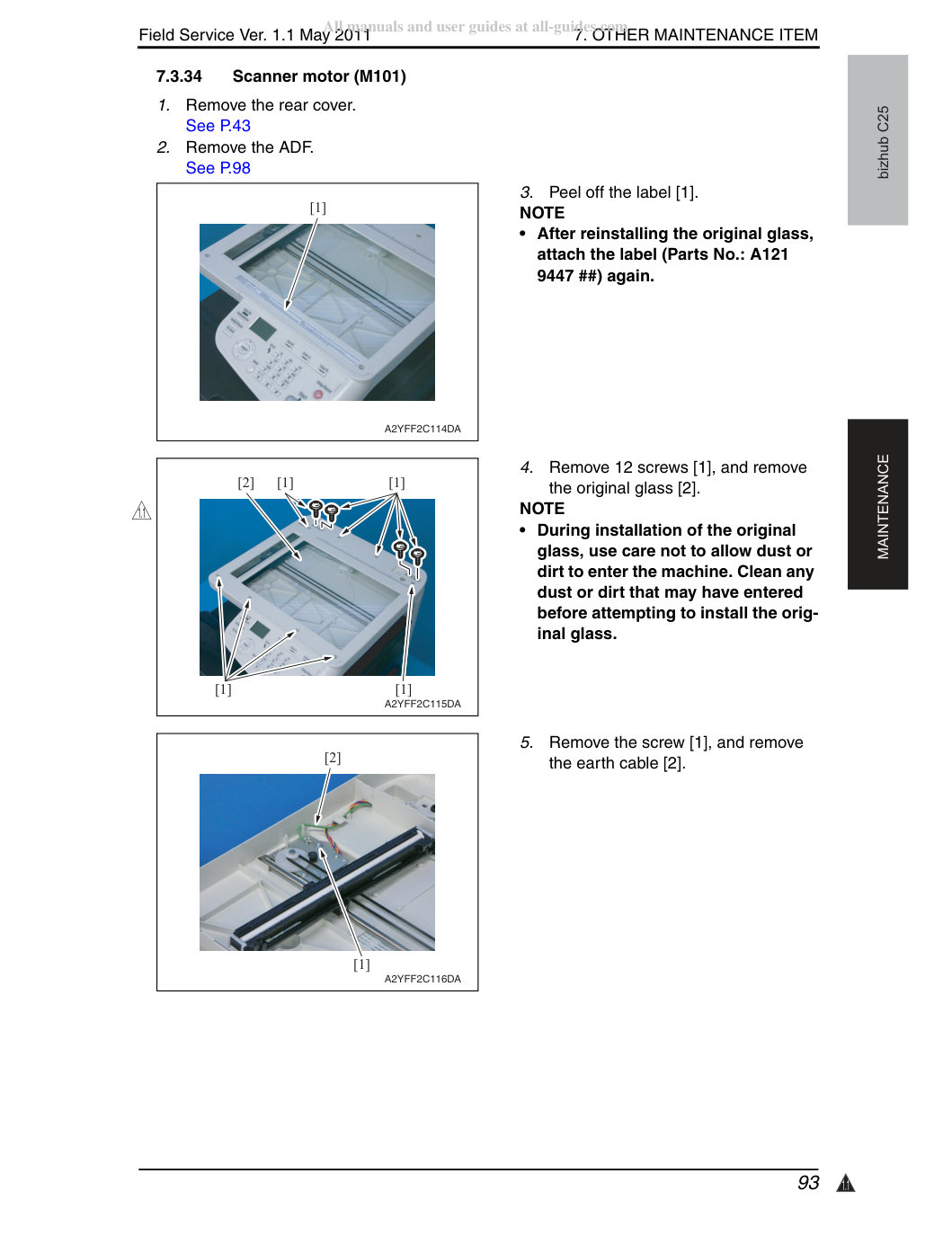

• После переустановки оригинального стекла приклей этикетку (артикул: A121 9447 ##) заново.
Выверни 12 винтов [1] и снимите оригинальное стекло [2].
• При установке оригинального стекла соблюдай осторожность, чтобы в аппарат не попала пыль или грязь. Очисти любую пыль или грязь, которая могла попасть внутрь, прежде чем устанавливать оригинальное стекло.
Извлеки винт [1] и удали кабель заземления [2].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

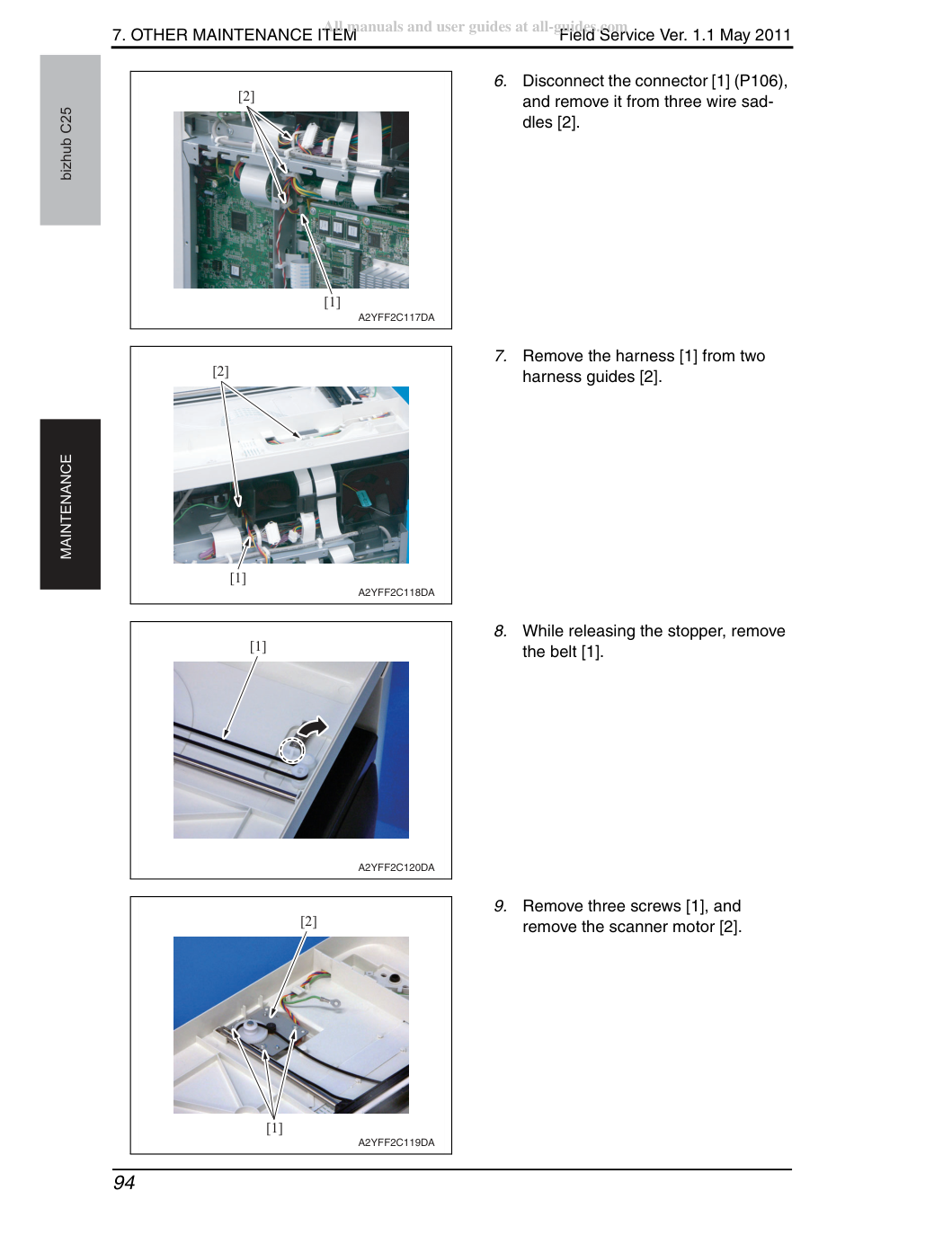

Отсоедини разъем [1] (P106) и извлеки его из трех кабельных седел [2].
Извлеки жгут [1] из двух направляющих жгутов [2].
Отпустив стопор, извлеки ремень [1].
Извлеки три винта [1] и удали двигатель сканера [2].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

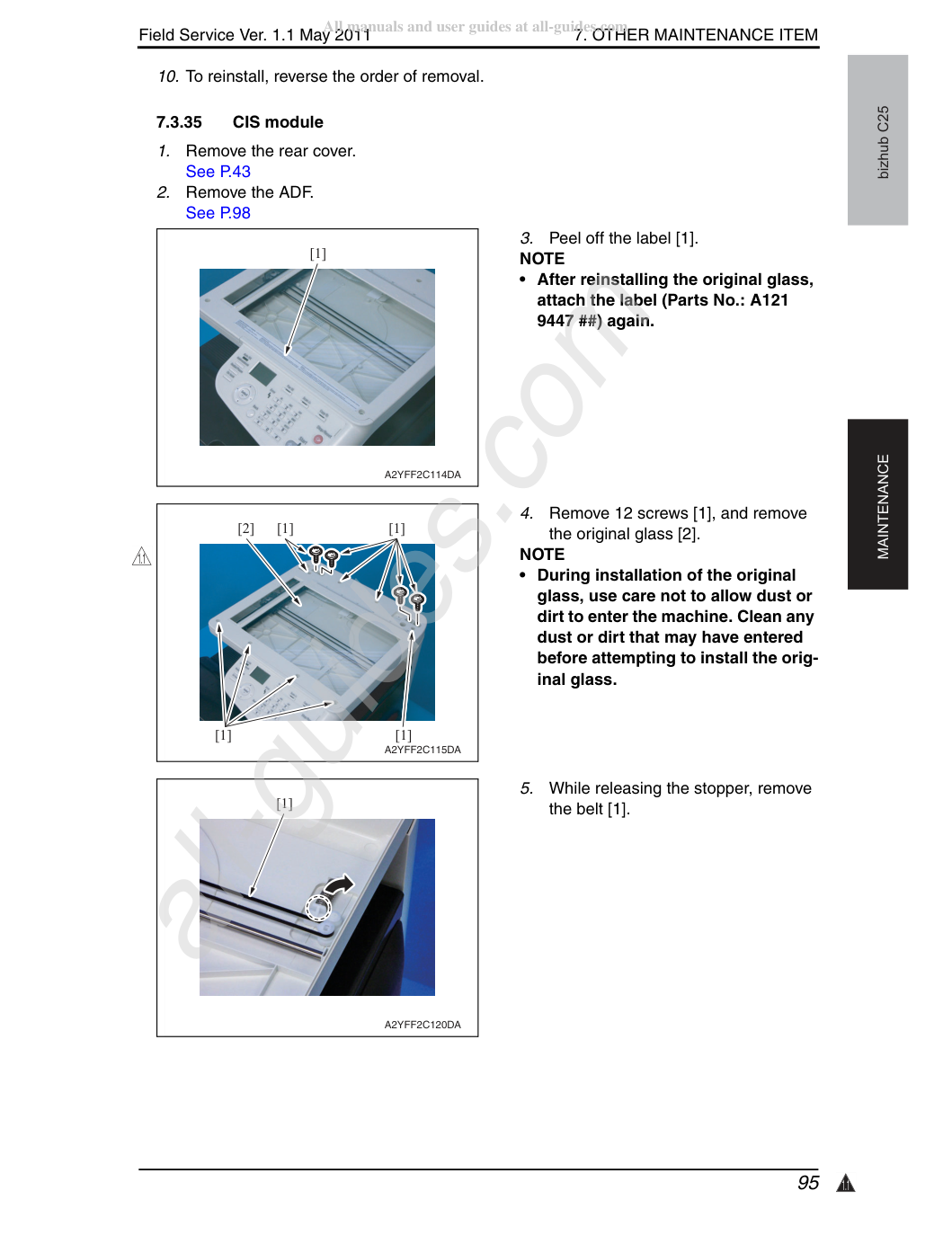

10. Для переустановки выполните операции в обратном порядке.
• После переустановки оригинального стекла приклей этикетку (артикул: A121 9447 ##) заново.
Выверни 12 винтов [1] и снимите оригинальное стекло [2].
• При установке оригинального стекла соблюдай осторожность, чтобы в аппарат не попала пыль или грязь. Очисти любую пыль или грязь, которая могла попасть внутрь, прежде чем устанавливать оригинальное стекло.
Отпустив стопор, извлеки ремень [1].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ
Отсоедини плоский кабель [1] и извлеки его из направляющей плоского кабеля.
Для переустановки выполните операции в обратном порядке.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

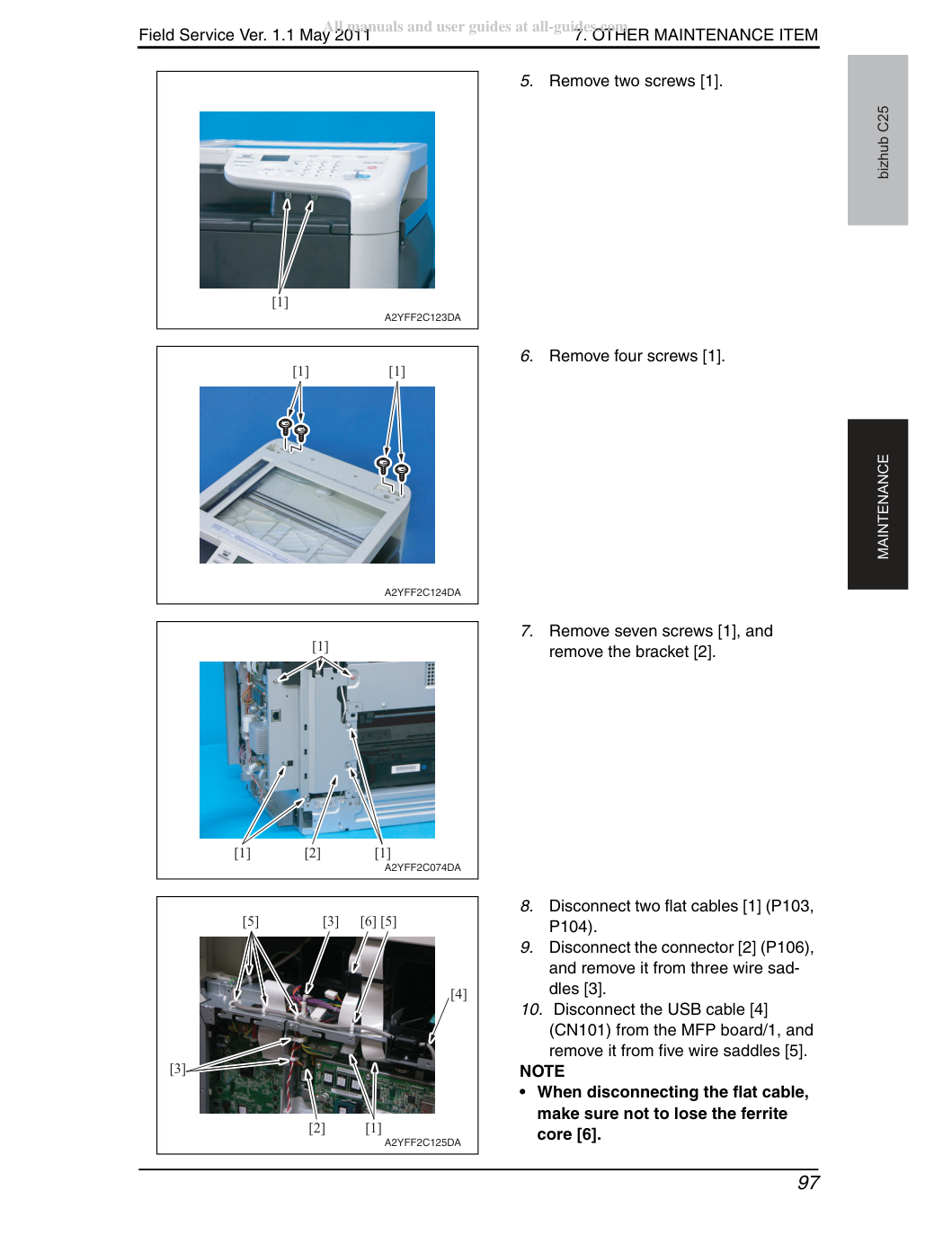

Выверни семь винтов [1] и снимите кронштейн [2].
Отсоедини разъем [2] (P106) и извлеки его из трех кабельных седел [3].
10. Отсоедини кабель USB [4]
(CN101) от платы МФУ/1 и извлеки его из пяти кабельных держателей [5].
• При отсоединении плоского кабеля следи, чтобы не потерять ферритовый сердечник [6].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

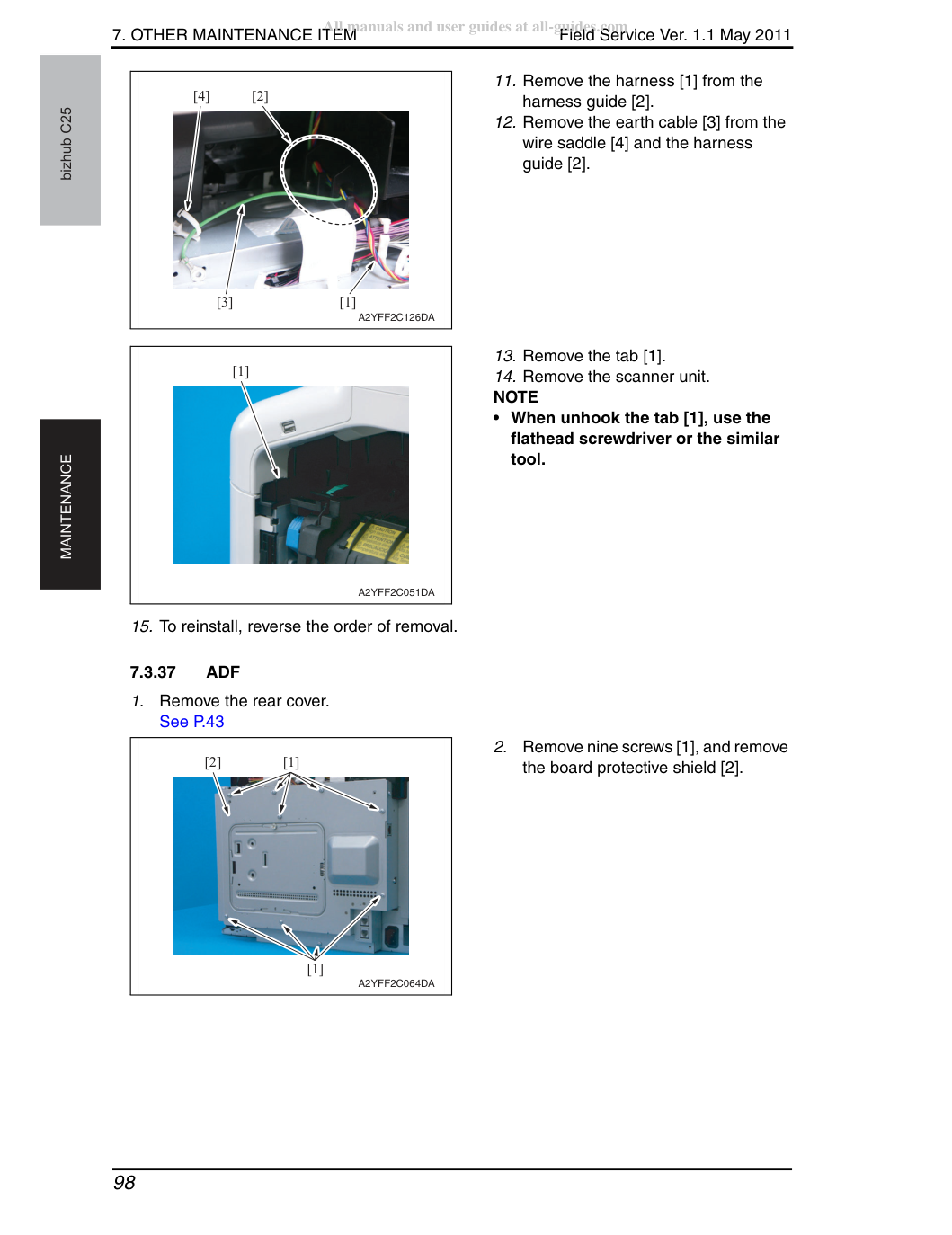

11. Извлеки жгут [1] из
12. Извлеки кабель заземления [3] из
кабельного держателя [4] и направляющей жгута [2].
13. Извлеки язычок [1].
14. Извлеки модуль сканера.
• При отсоединении фиксатора [1] используй отвертку с плоским лезвием или аналогичный инструмент.
15. Для переустановки выполни операции в обратном порядке.
Выверни девять винтов [1] и снимите защитный экран платы [2].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

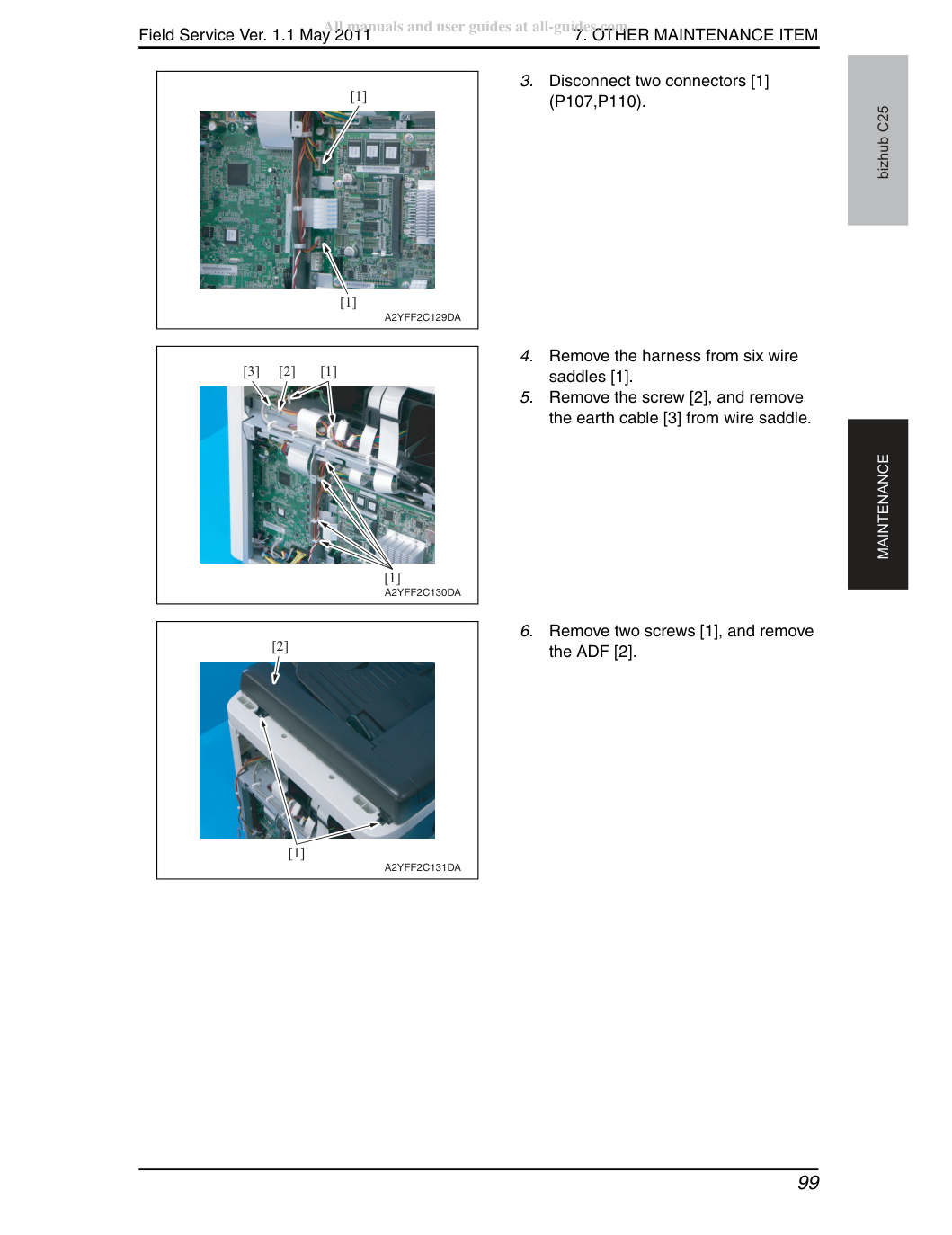

Извлеки жгут из шести кабельных держателей [1].
Извлеки винт [2] и извлеки кабель заземления [3] из кабельного держателя.
Извлеки два винта [1] и извлеки АПД [2].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

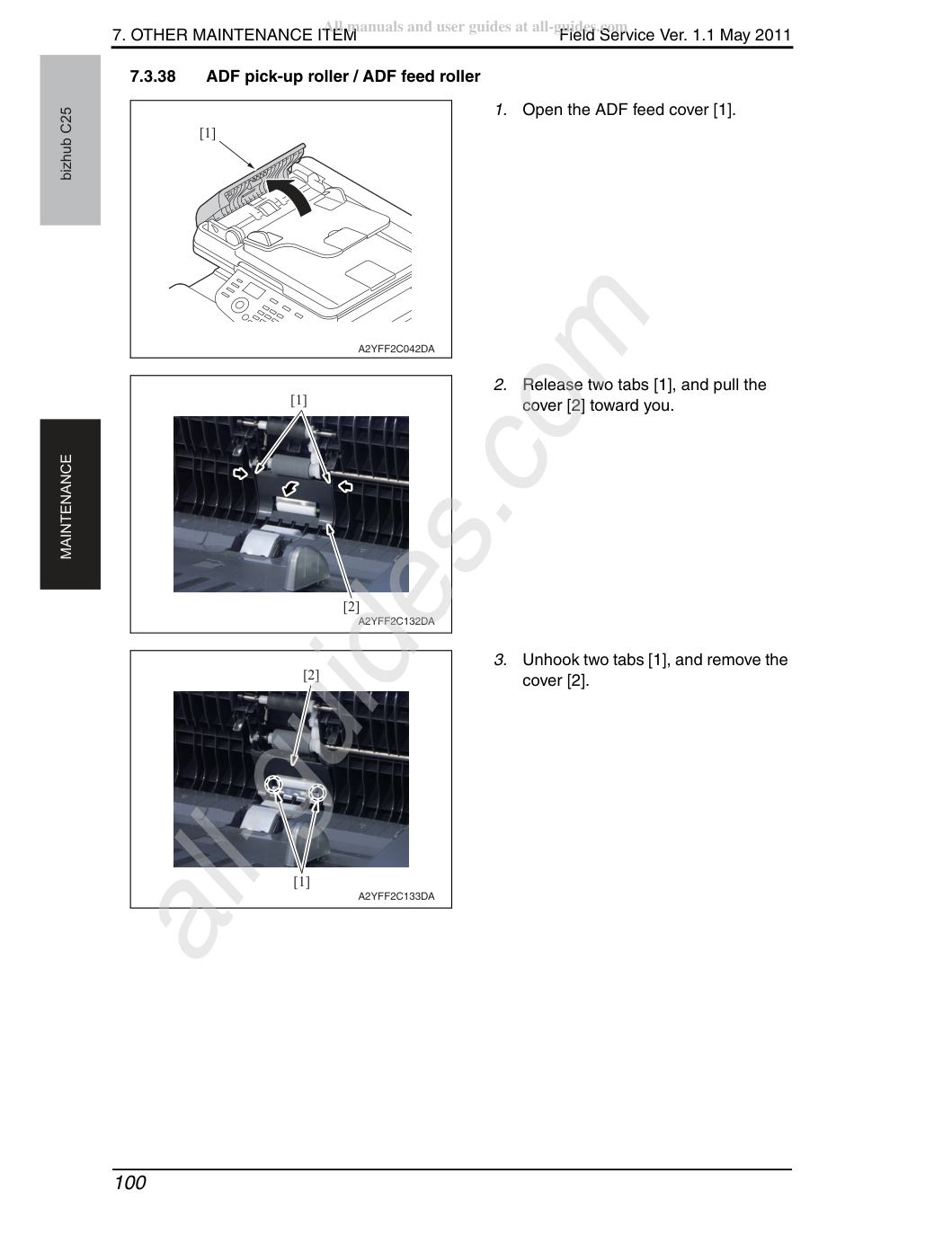

Отпусти два язычка [1] и потяни крышку [2] на себя.
Отцепи два язычка [1] и извлеки крышку [2].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

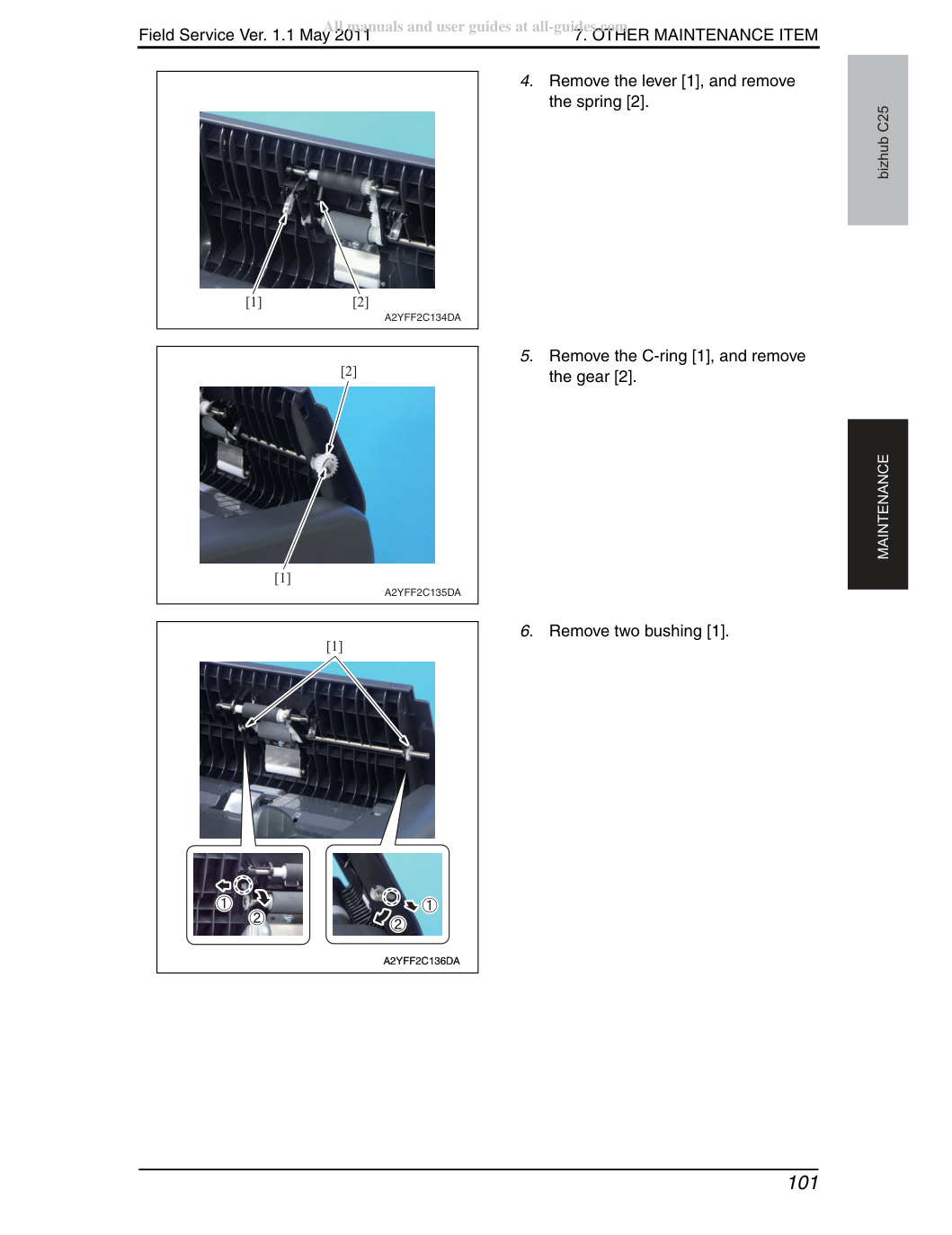

Извлеки рычаг [1] и извлеки пружину [2].
Извлеки стопорное кольцо [1] и извлеки шестерню [2].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

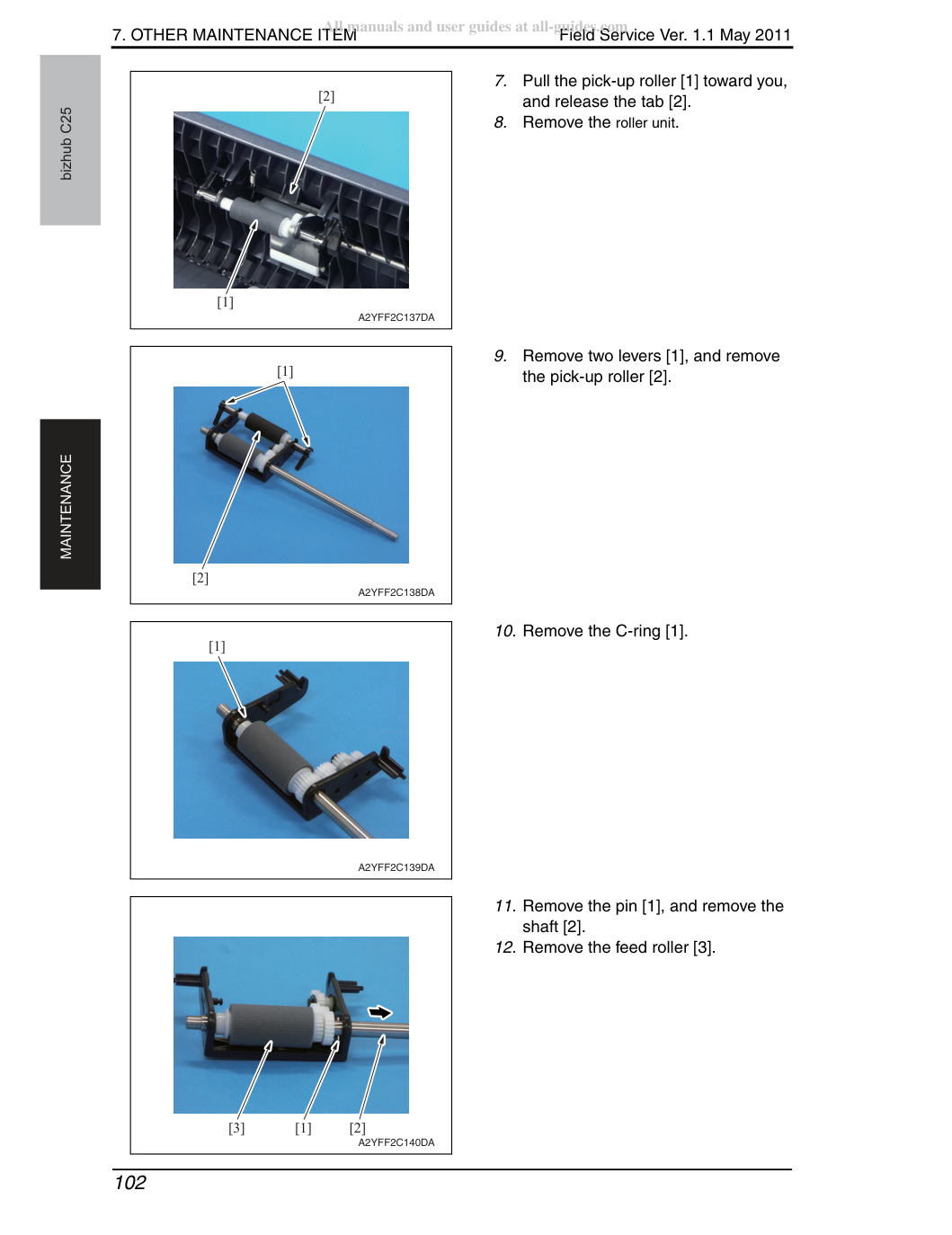

Потяни ролик захвата [1] на себя и отпусти язычок [2].
Извлеки два рычага [1] и извлеки ролик захвата [2].
10. Извлеки стопорное кольцо [1].
11. Извлеки штифт [1] и извлеки
12. Извлеки ролик подачи [3].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

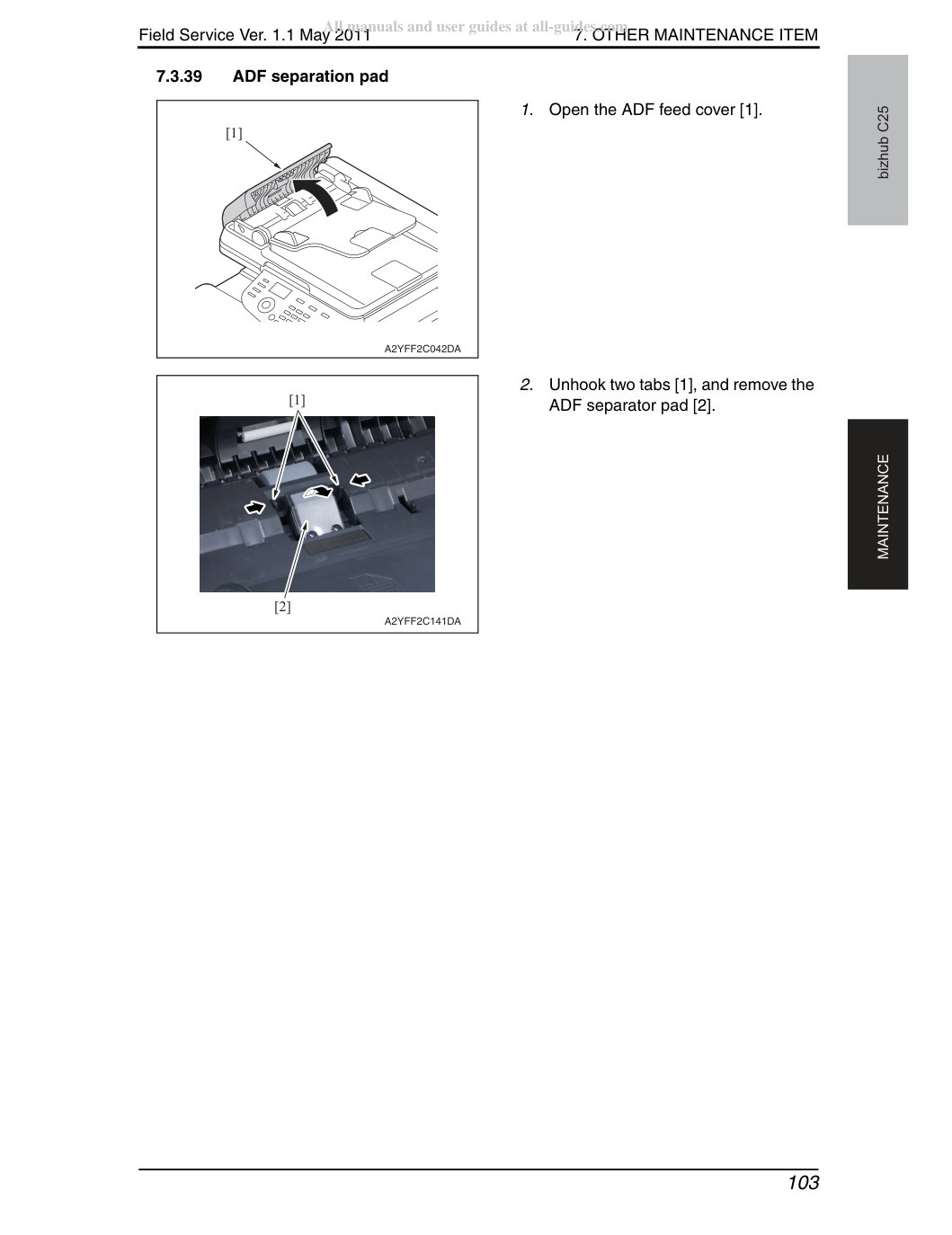

Отцепи два язычка [1] и извлеки прокладку сепаратора АПД [2].
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

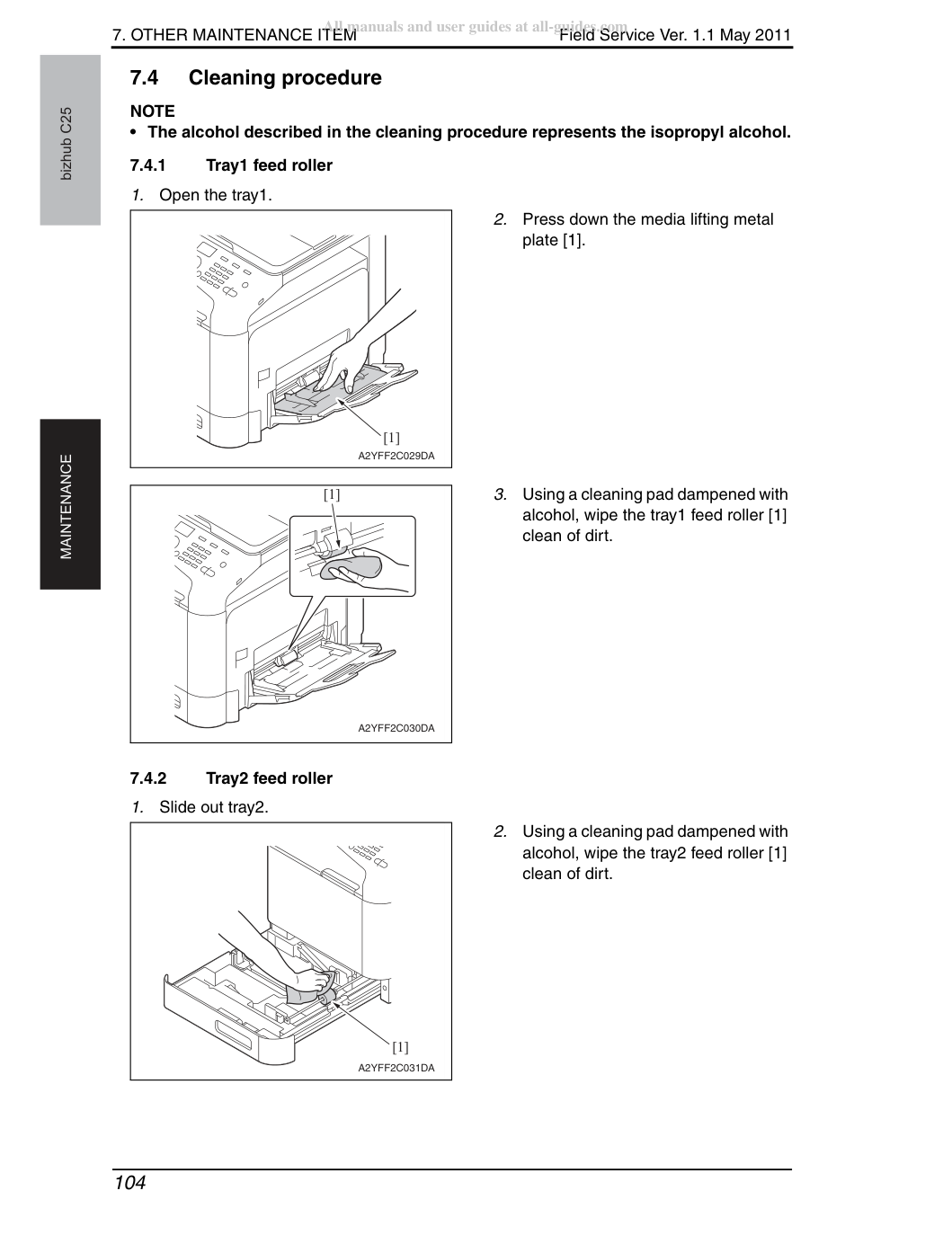

• Спирт, указанный в процедуре очистки, представляет собой изопропиловый спирт.
Нажми вниз на металлическую пластину подъема материала [1].
Используя салфетку, смоченную спиртом, очисти ролик подачи лотка1 (Paper feed) [1] от грязи.
Используя салфетку, смоченную спиртом, очисти ролик подачи лотка2 (Paper feed) [1] от грязи.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

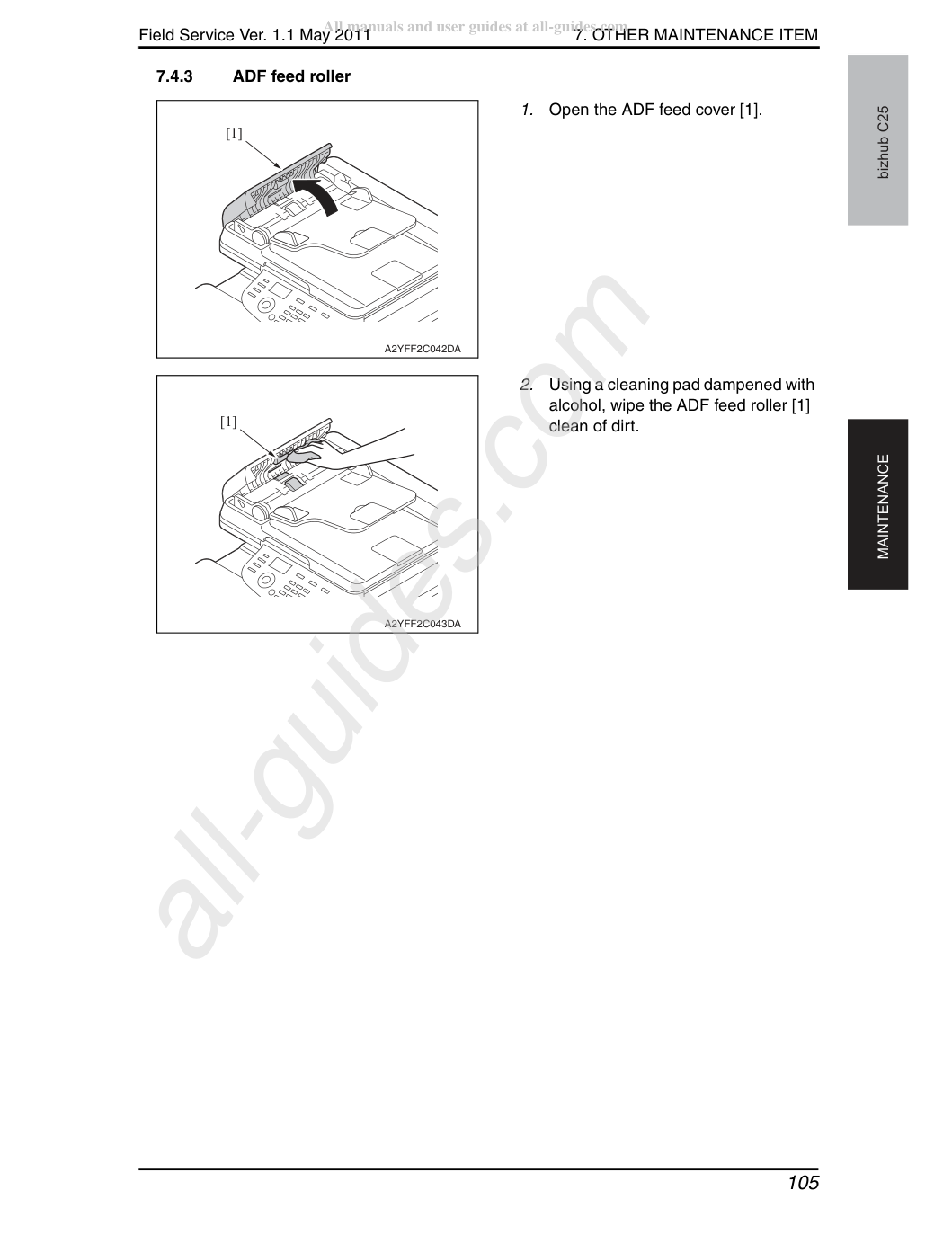

Используя салфетку, смоченную спиртом, очисти ролик подачи ADF (Paper feed) [1] от грязи.
7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

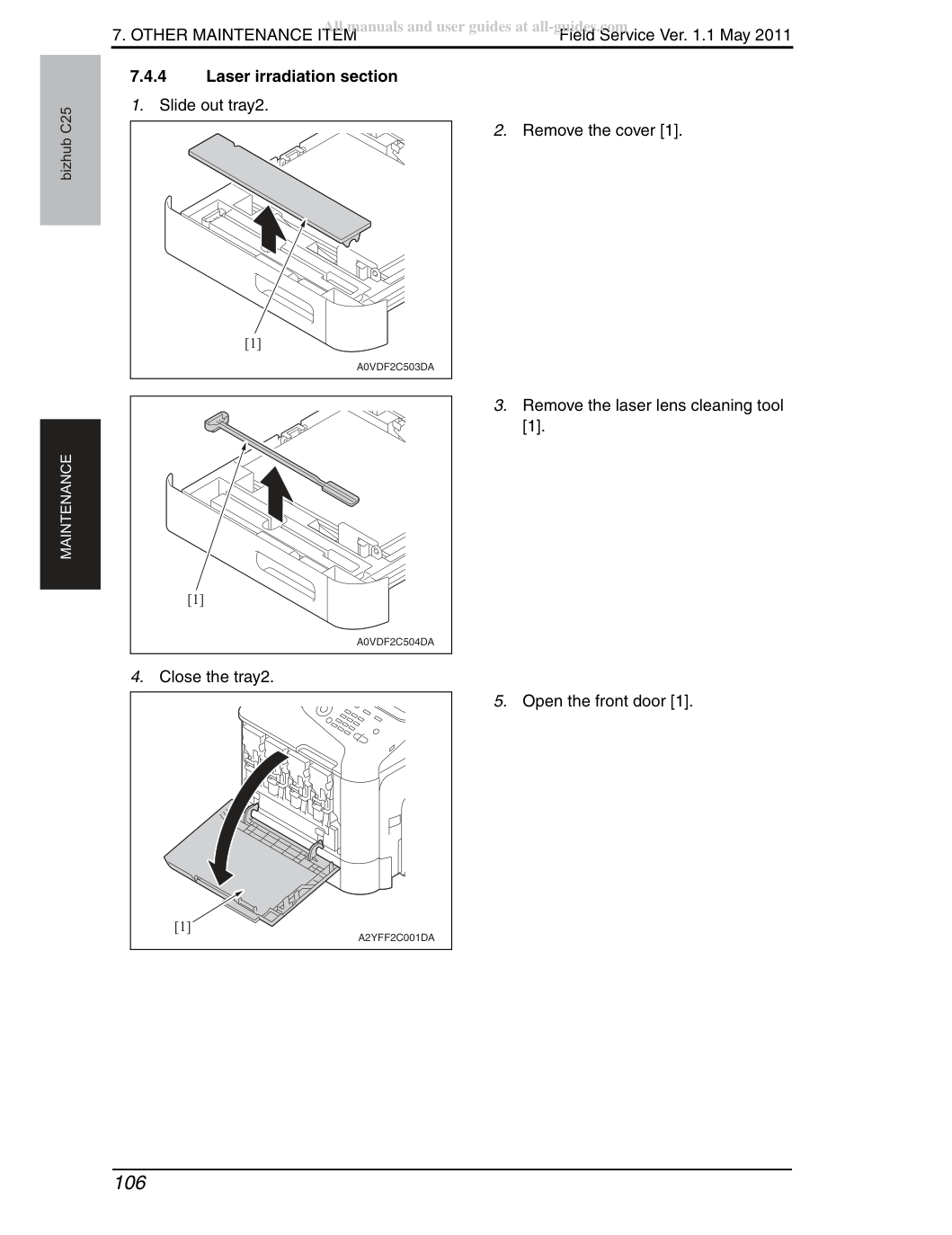

Извлеки инструмент очистки лазерного объектива [1].
