Konica Minolta bizhub C25 — каталог запчастей со схемами

Содержание

Adf узел (P1)
Ir узел (P2)
Operation панель секция (P3)
Внешние детали (P4)
Power supply секция (P5)
Тонер bottle drive секция (P6)
Перенос ремень узел (P7)
Перенос направляющая секция (P8)
High voltage секция (P9)
Print head секция (P10)
Cassette секция (P11)
Vertical conveyance секция (P12)
Vertical conveyance секция (P13)
Vertical conveyance секция (P14)

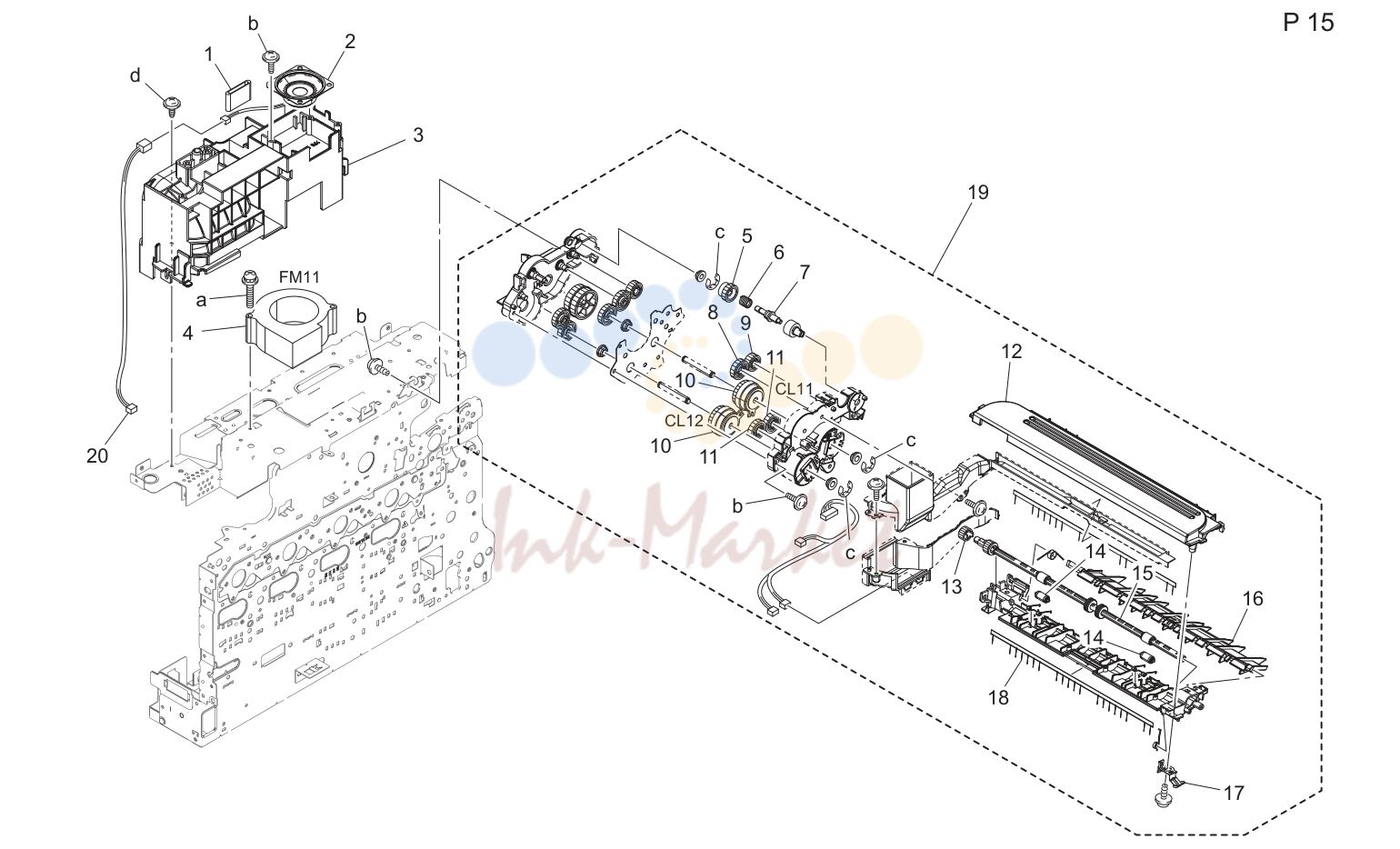

Dup reverse drive секция (P15)

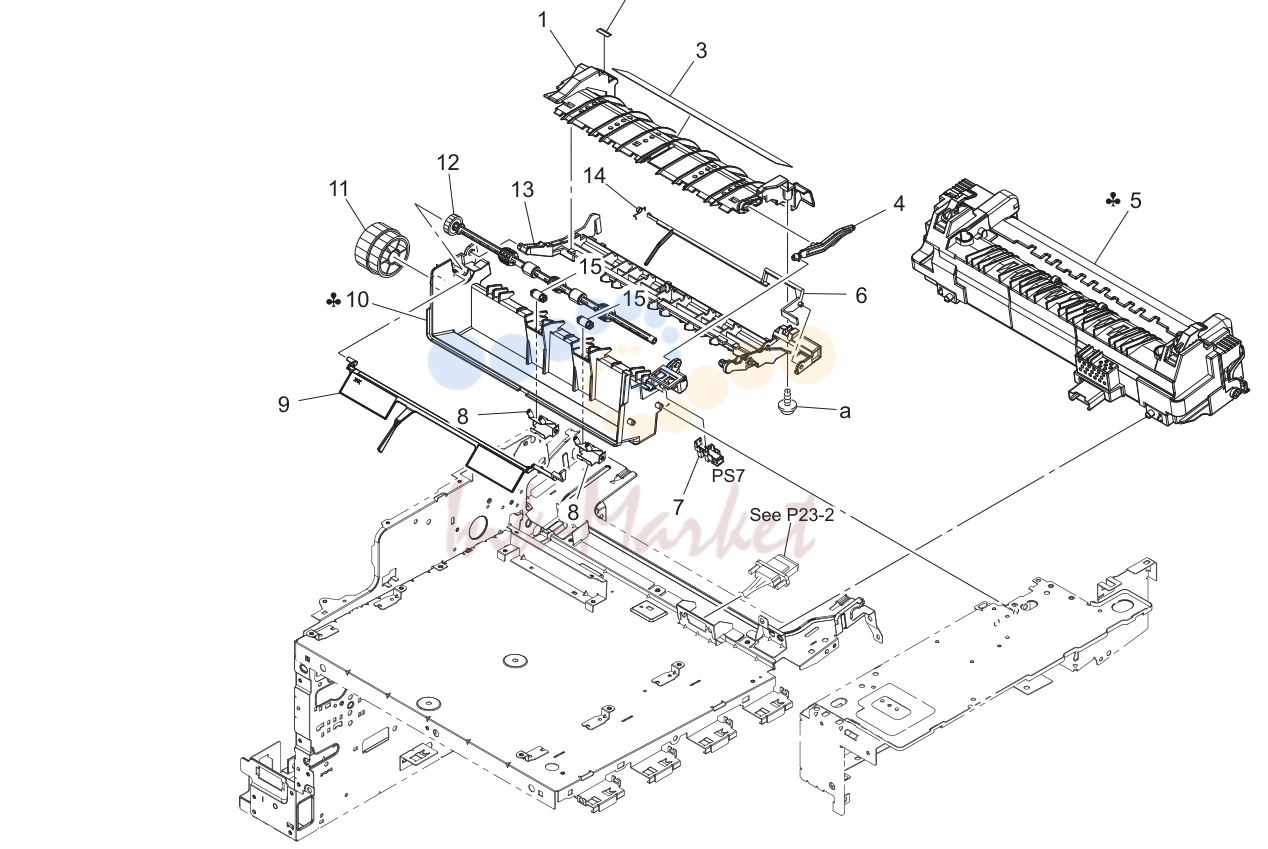

Печь (закрепление) секция (P16)

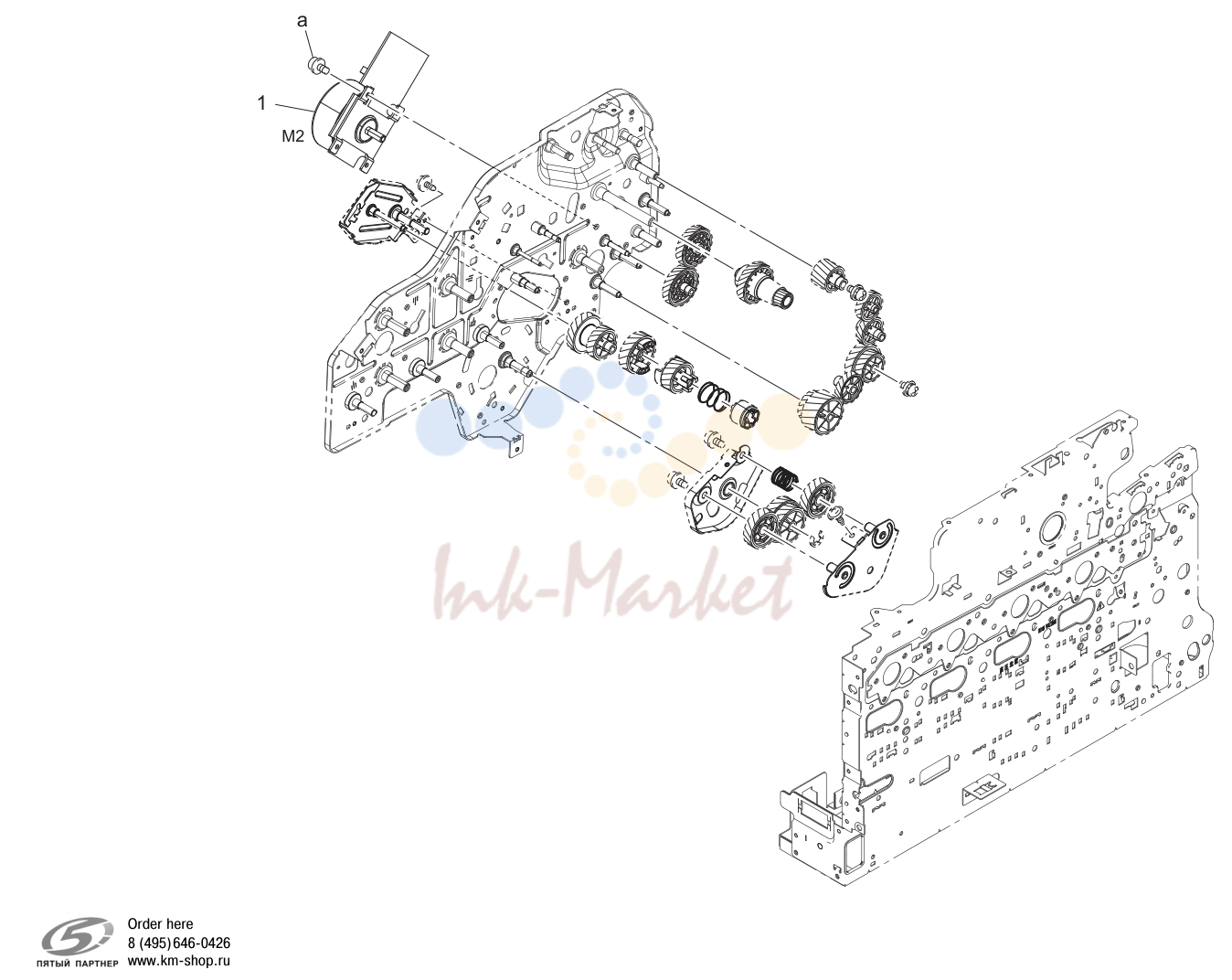

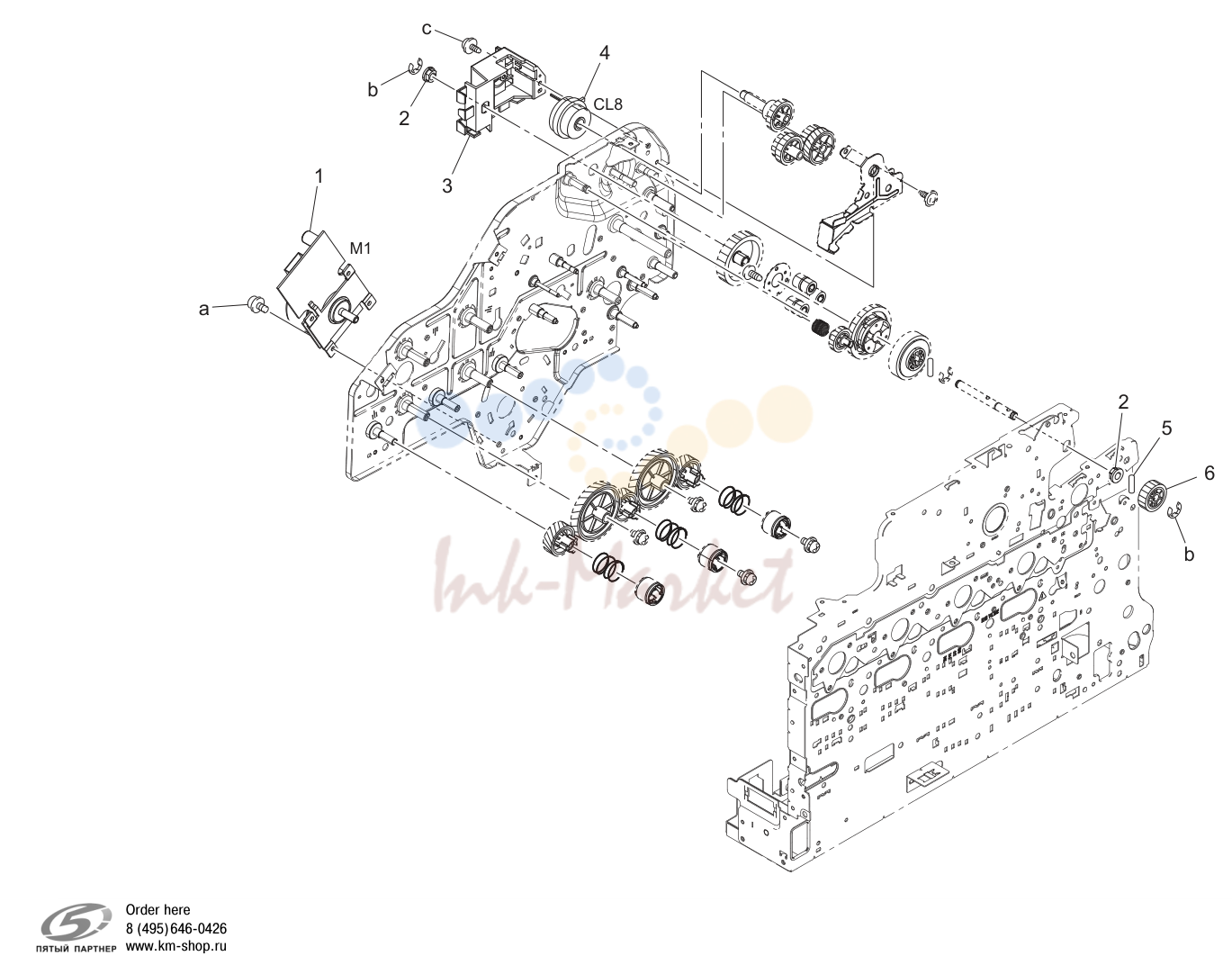

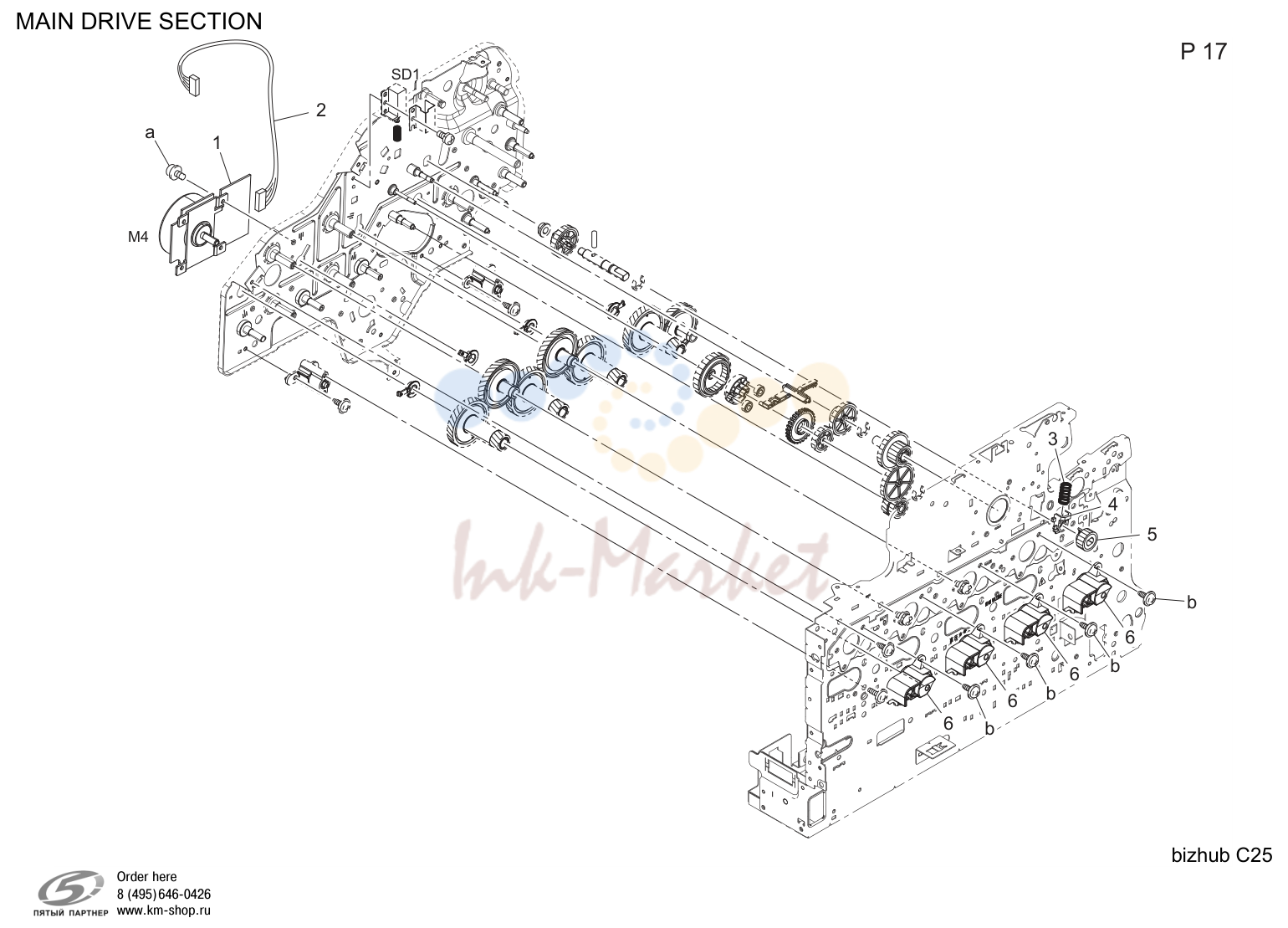

Main drive секция (P17)
Main drive секция (P18)
Main drive секция (P19)

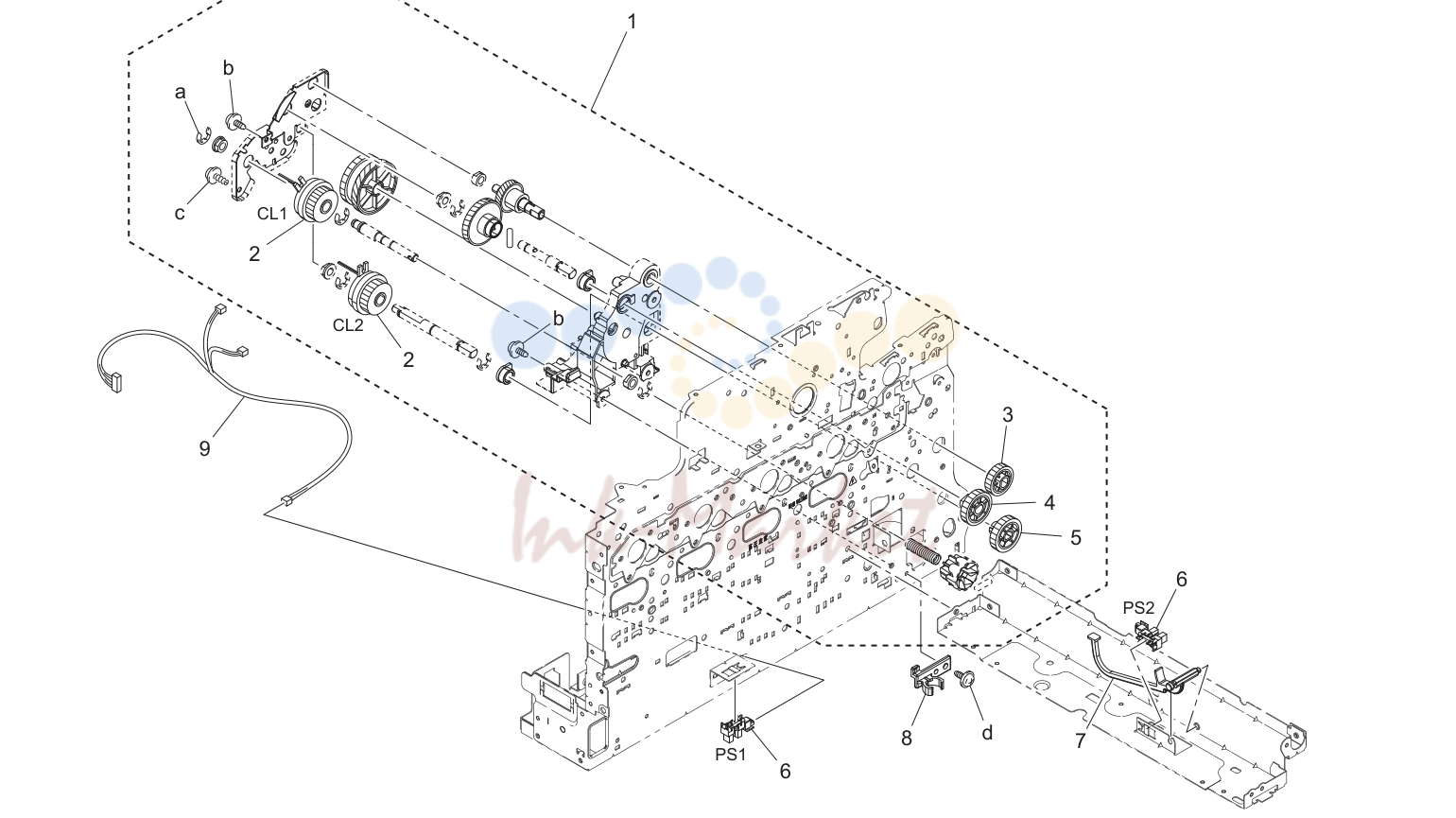

Подача бумаги drive секция (P20)

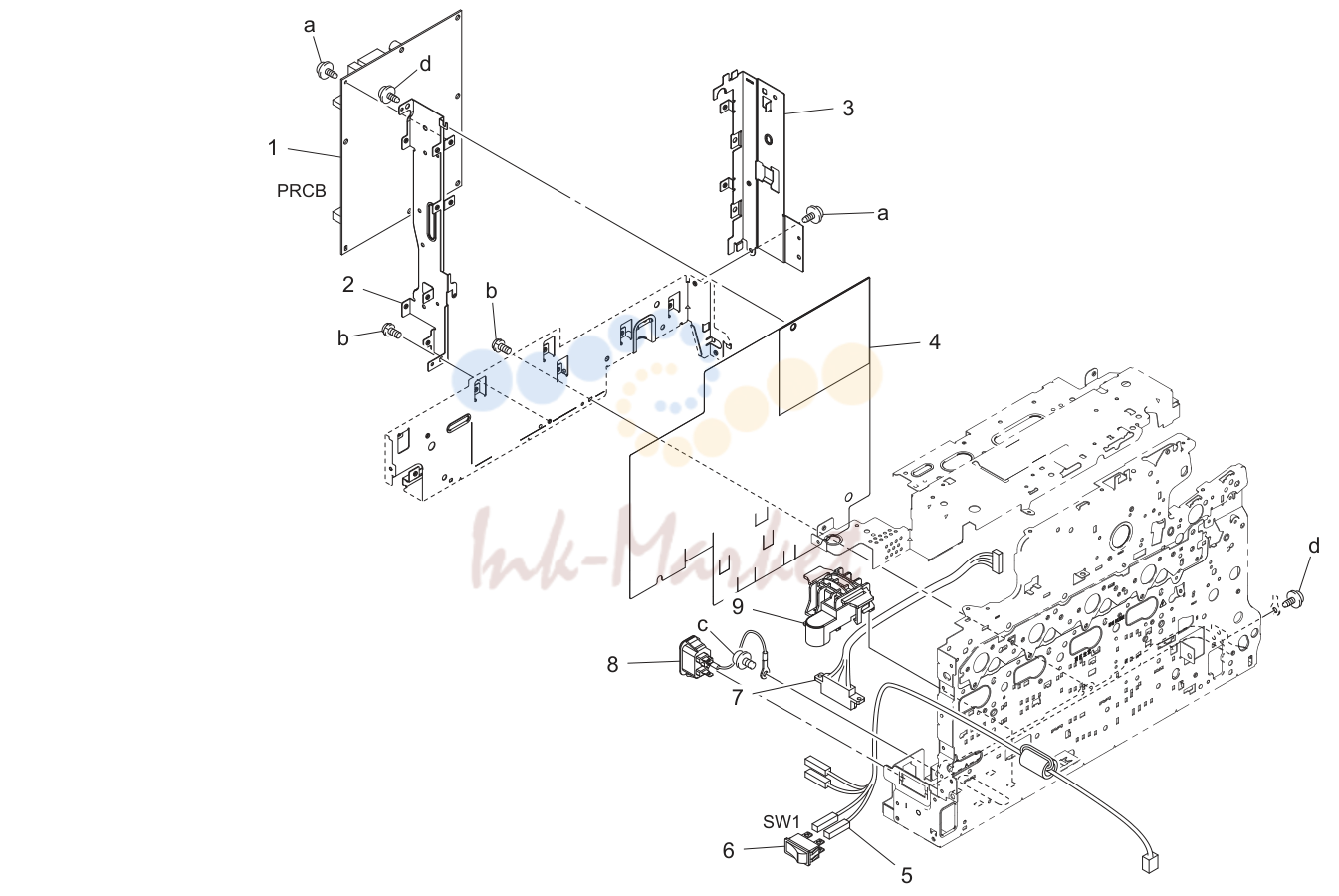

Electrical components (P21)

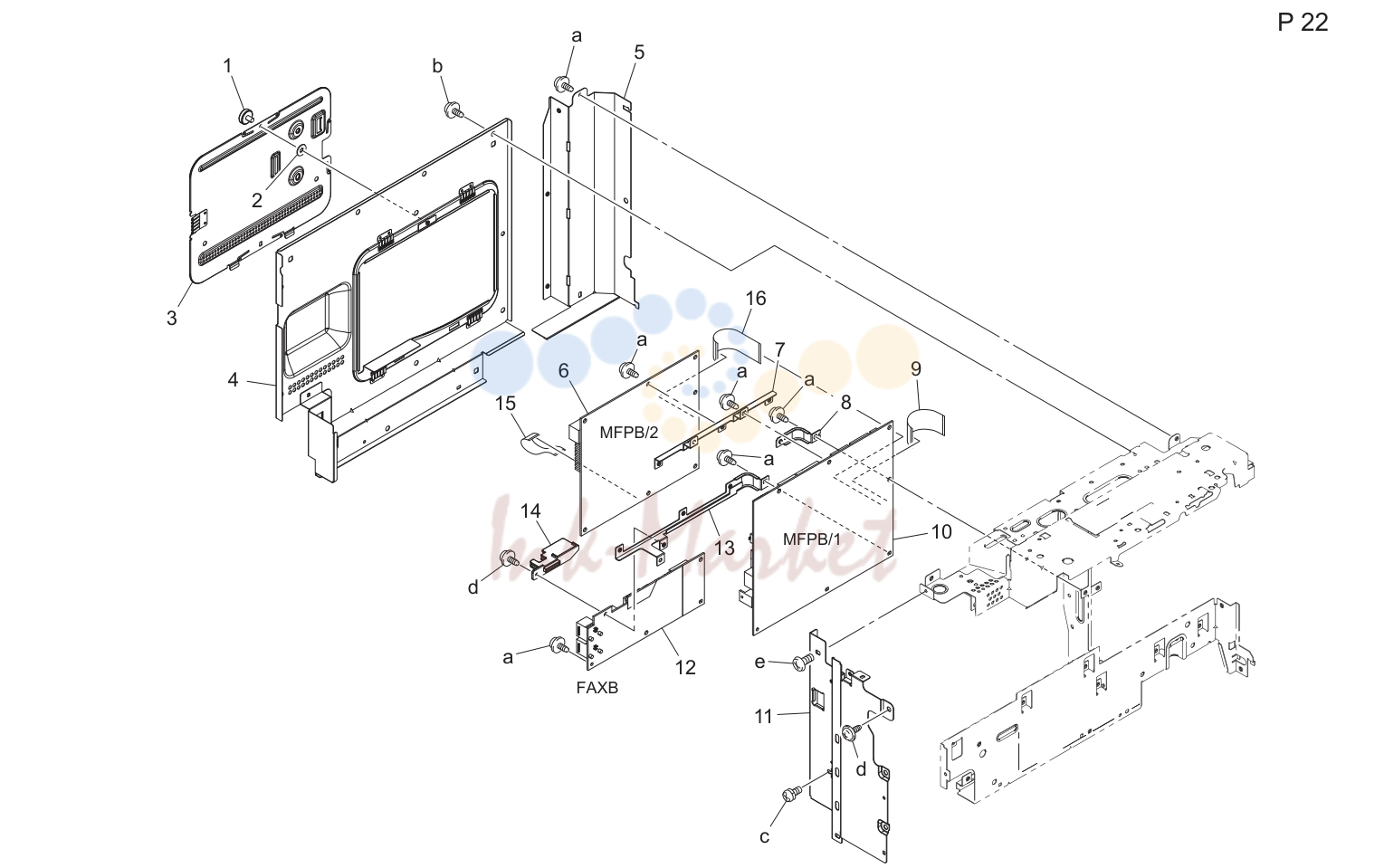

Electrical components (P22)

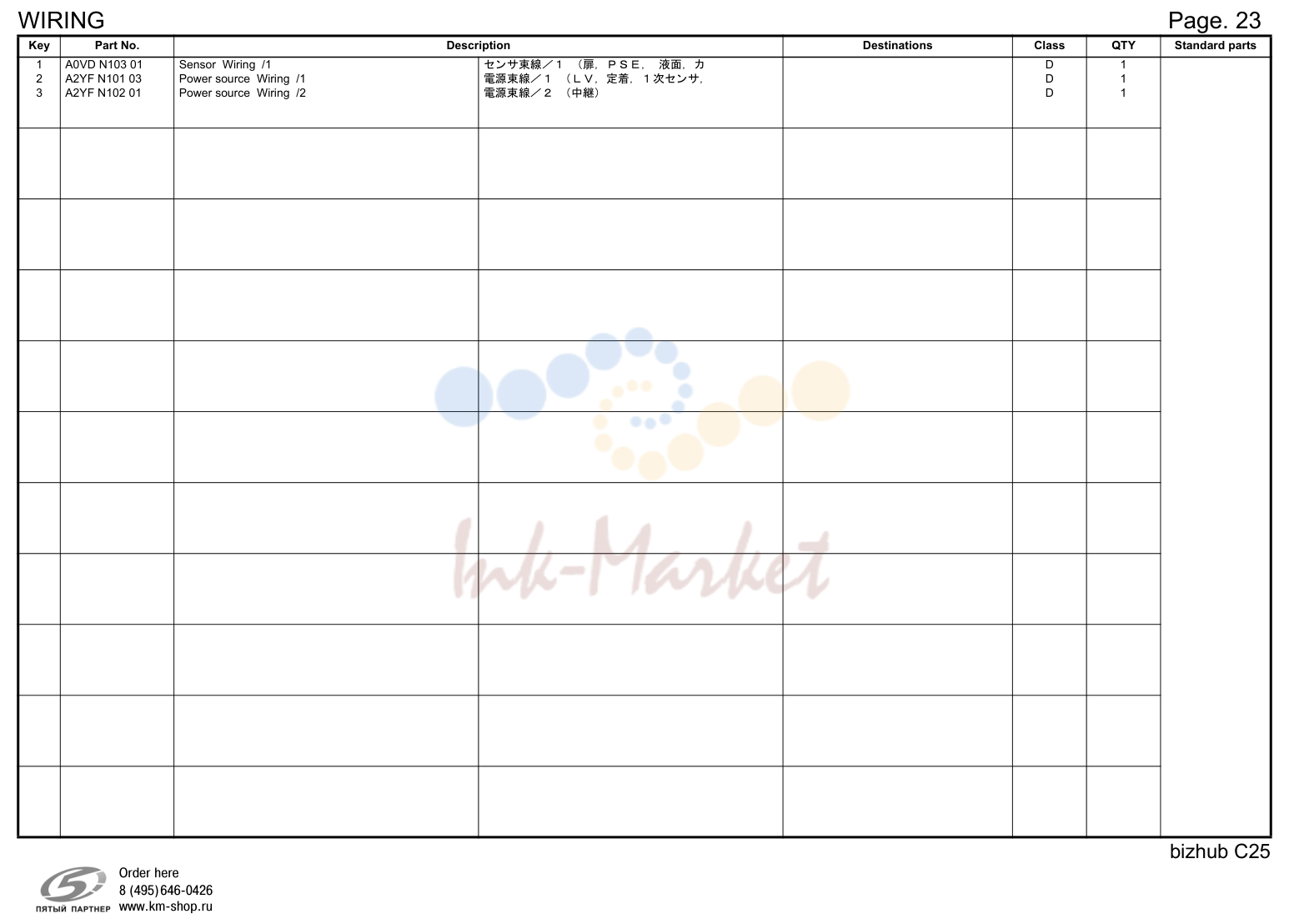

Wiring

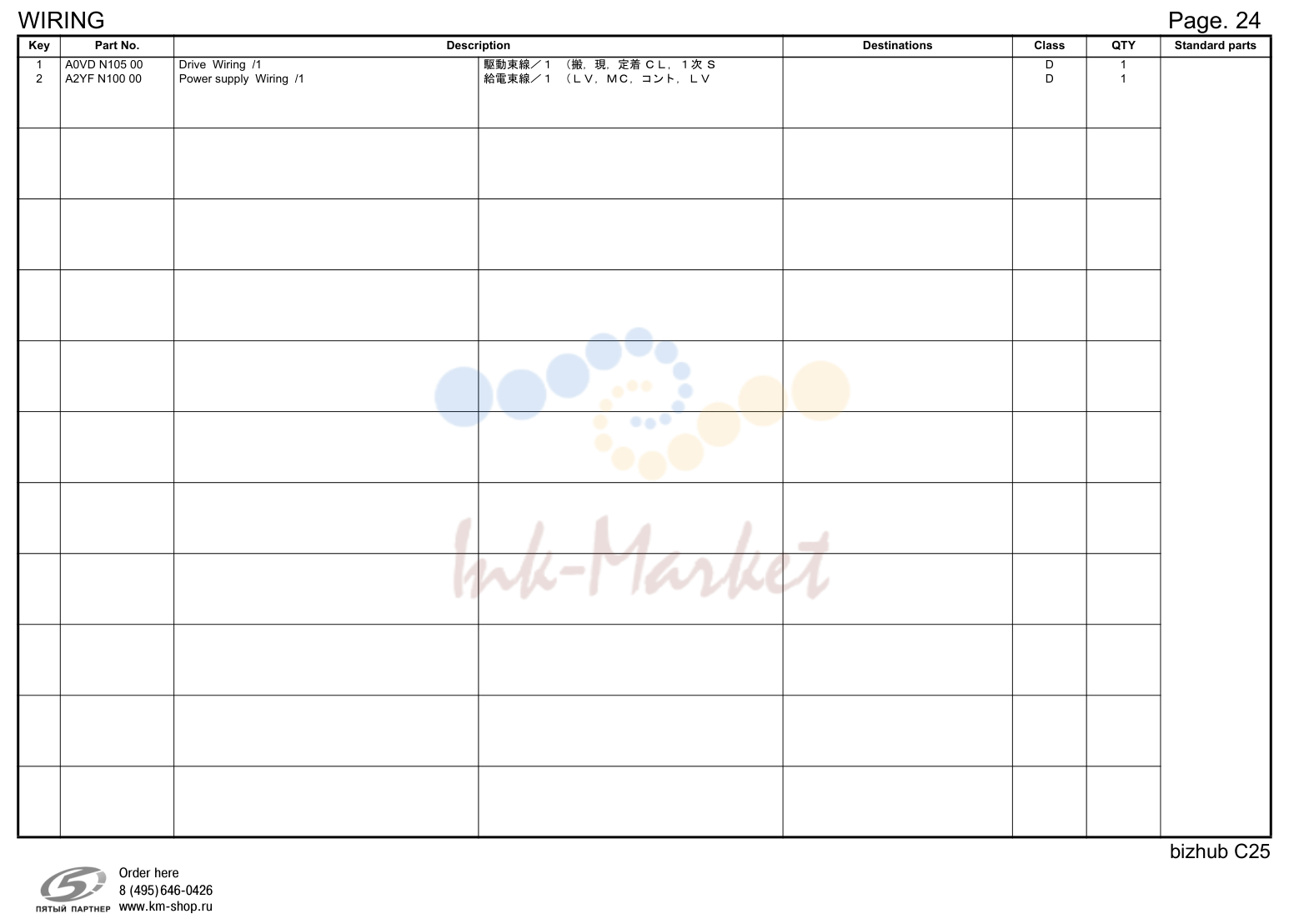

Wiring

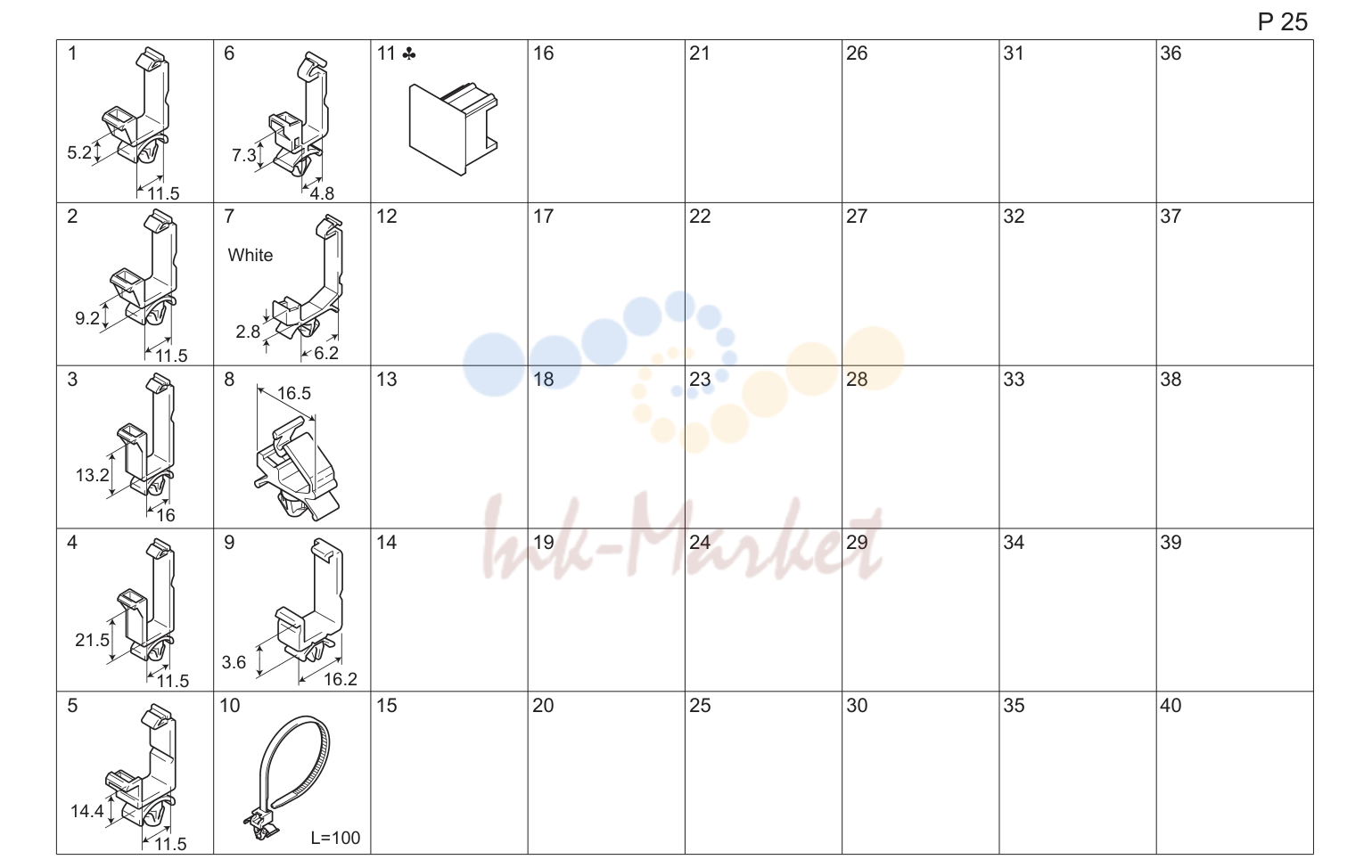

Wiring accessories and jigs
Accessory детали (P26)

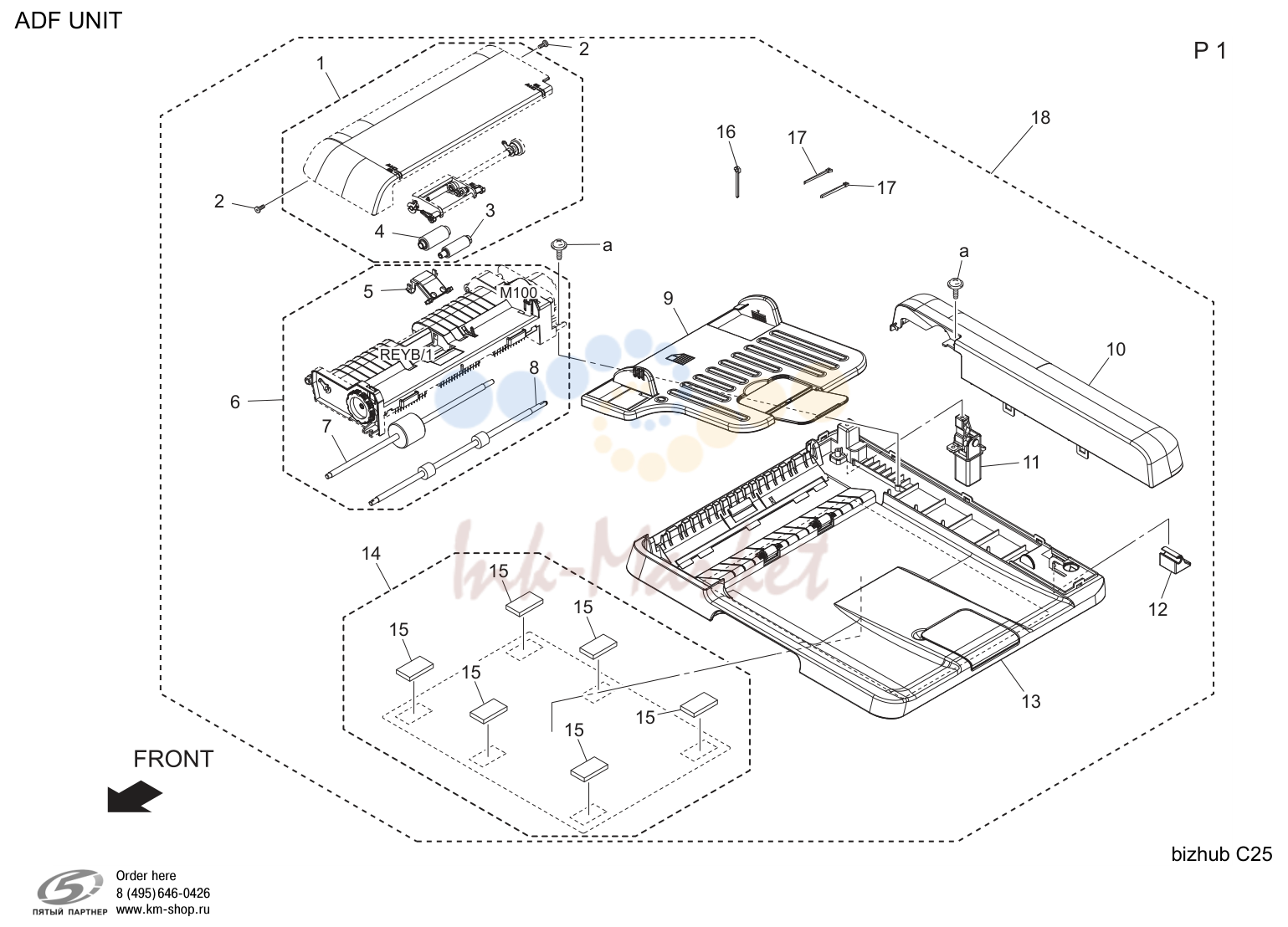

Adf узел (P1)

№	Артикул	Описание
1	A0HF PP12 00 запросить цену →	Top крышка
2	A0FD PP2K 00 запросить цену →	Shoulder screw
3	A0HF PP40 00 запросить цену →	Pick-up ролик
4	A0HF PP39 00 запросить цену →	Take-up ролик
5	A0HF PP15 00 запросить цену →	Pad в сборе
6	A2YF PP10 00 запросить цену →	Adf направляющая в сборе
7	A0HF PP41 00 запросить цену →	Ролик
8	A0HF PP42 00 запросить цену →	Ролик
9	A0HF PP13 01 запросить цену →	Tray в сборе
10	A0HF PP14 00 запросить цену →	Крышка r
11	A0HF PP44 00 запросить цену →	Hinge
12	A0HF PP43 00 запросить цену →	Hinge
13	A0HF PP11 00 запросить цену →	Крышка в сборе
14	A2YF PP04 01 запросить цену →	Pad в сборе
15	A0HF PP17 00 запросить цену →	Sponge
16	A0HF PP20 00 запросить цену →	Clamp
17	A0HF PP19 00 запросить цену →	Кабель tie
18	A2YF PP18 01 запросить цену →	Adf узел

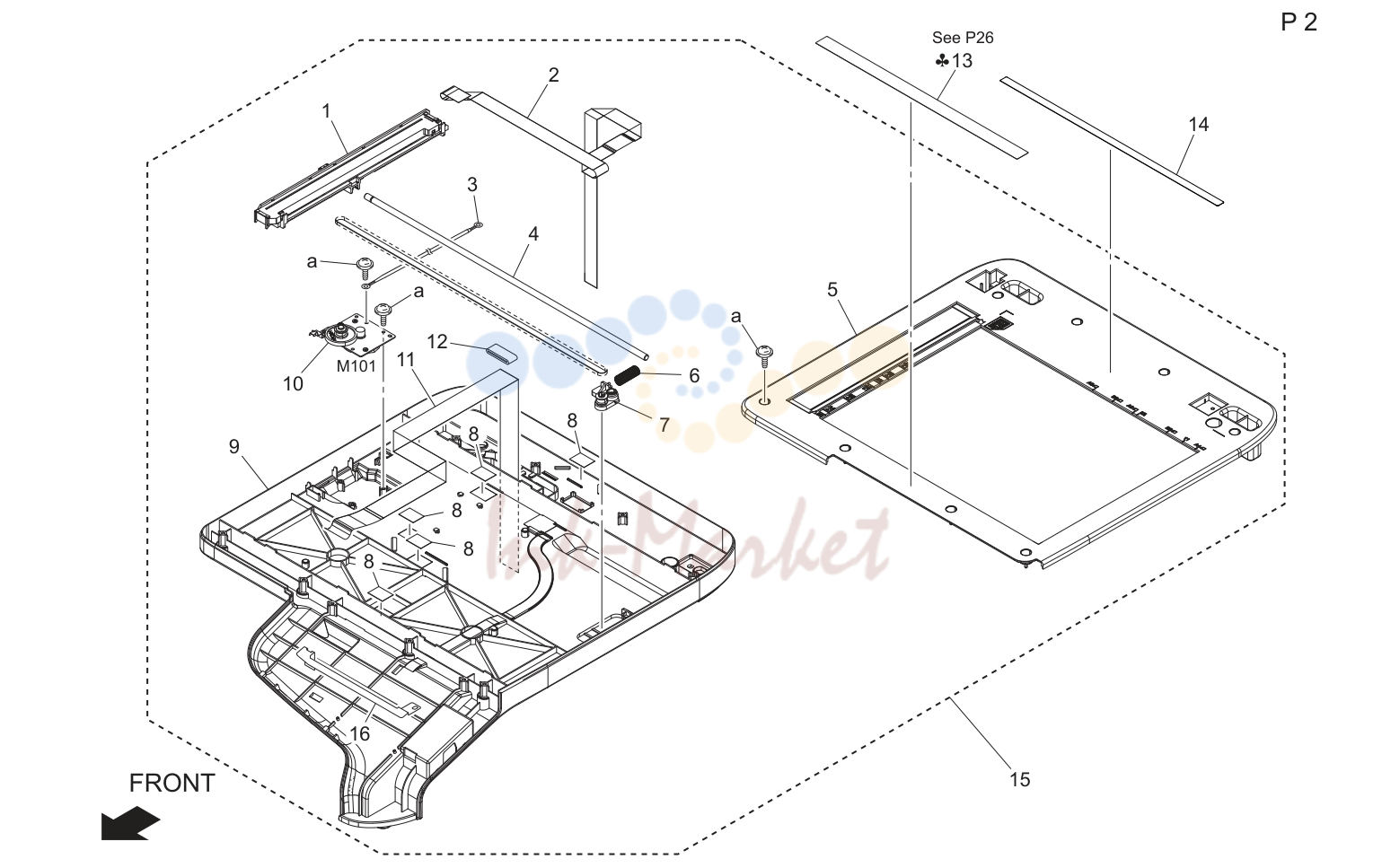

Ir узел (P2)

№	Артикул	Описание
1	A2YF PP11 00 запросить цену →	Cis в сборе
2	A2YF PP03 01 запросить цену →	Flatкабель
3	A2YF PP01 00 запросить цену →	Earth ground
4	A2YF PP07 00 запросить цену →	Вал
5	A2YF PP12 01 запросить цену →	Крышка сканера в сборе
6	A2YF PP05 00 запросить цену →	Pressure пружина
7	A2YF PP15 00 запросить цену →	Pulley в сборе
8	A2YF PP09 00 запросить цену →	Tape
9	A2YF PP13 00 запросить цену →	Рама
10	A2YF PP14 00 запросить цену →	Driving в сборе
11	A2YF PP02 01 запросить цену →	Flatкабель
12	A2YF PP00 00 запросить цену →	Ferritecore
13	A121 9446 00 запросить цену →	Label
13	A121 9447 00 запросить цену →	Label prohibit
14	A2YF PP08 00 запросить цену →	Label scale
15	A2YF PP19 00 запросить цену →	Optical узел
16	A2YF PP06 00 запросить цену →	Пластина пружина

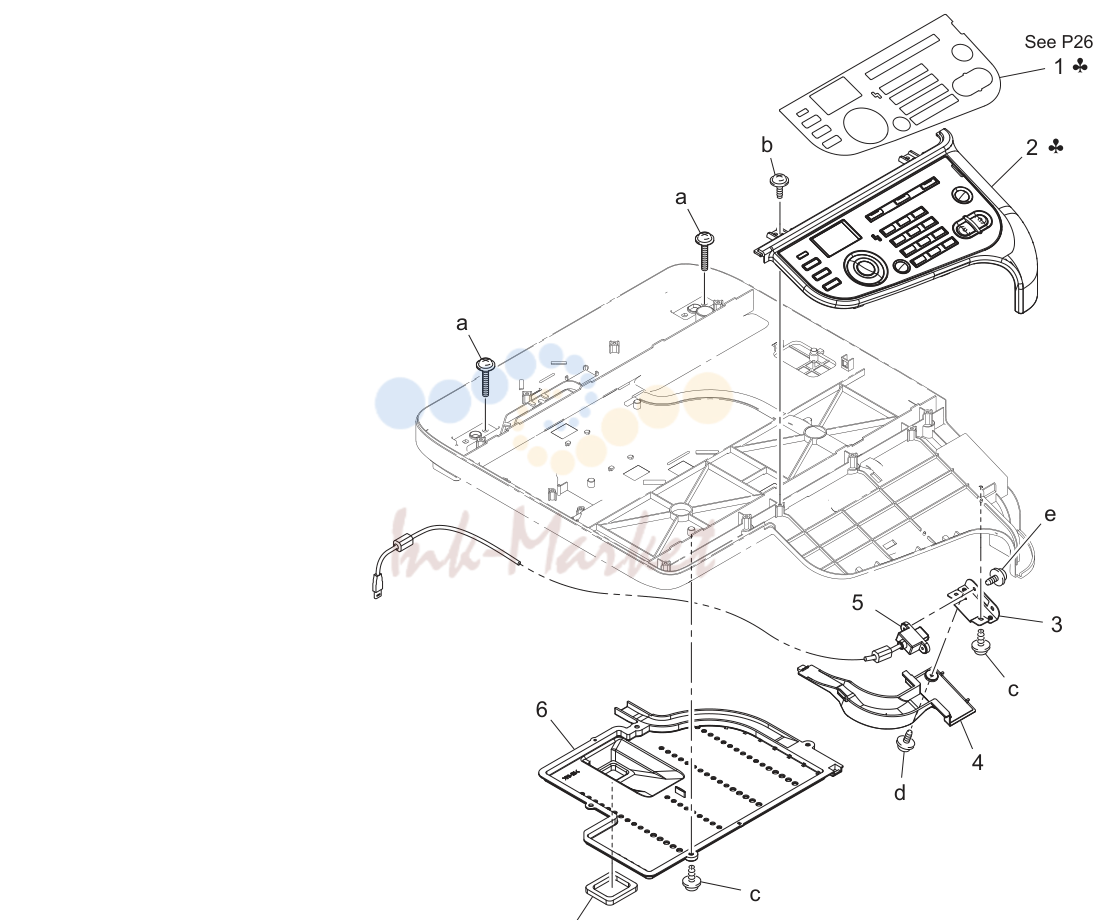

Operation панель секция (P3)

№	Артикул	Описание
1	A2YF 9501 00 запросить цену →	Sheet/english
1	A2YF 9506 00 запросить цену →	Sheet/simple chinese
1	A2YF 9508 00 запросить цену →	Sheet/japanese
1	A2YF 9504 00 запросить цену →	Sheet/traditional chinese
2	A2YF PP16 00 запросить цену →	Панель в сборе
2	A2YF PP17 00 запросить цену →	Панель в сборе
3	A2YF 1617 01 запросить цену →	Креплениеing пластина
4	A2YF 1383 00 запросить цену →	Крышка
5	A2YF N112 00 запросить цену →	Relay жгут
6	A2YF 1053 00 запросить цену →	Воздуховод
7	A2YF 1054 00 запросить цену →	Уплотнитель

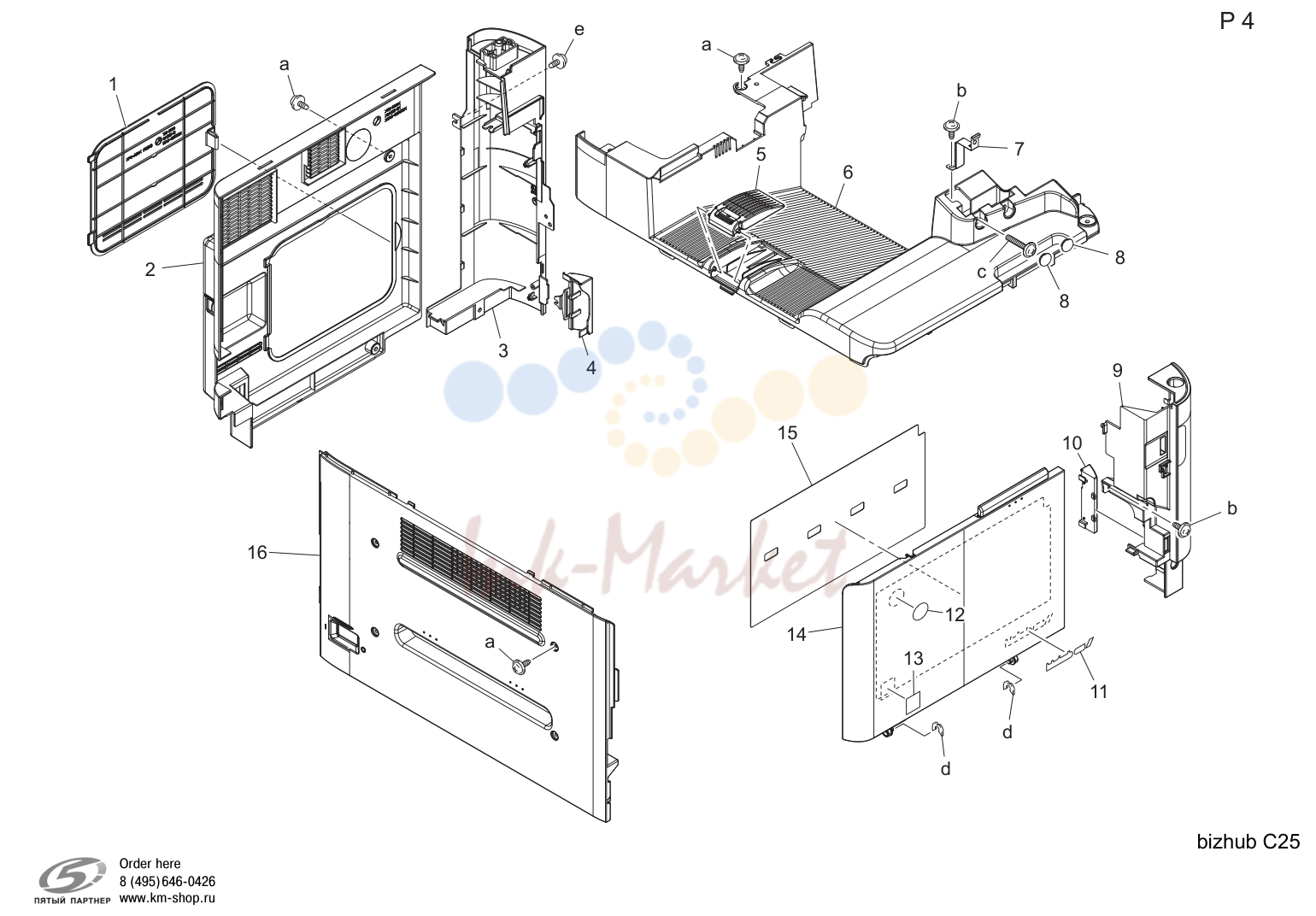

Внешние детали (P4)

№	Артикул	Описание
1	A2YF 1609 01 запросить цену →	Крышка
2	A2YF 1630 01 запросить цену →	Крышка /rear
3	A2YF 1603 02 запросить цену →	Крышка /right rear
4	A0VD 1665 01 запросить цену →	Крышка
5	A2YF 1618 00 запросить цену →	Tray
6	A2YF 1601 02 запросить цену →	Крышка
7	A2YF 1388 00 запросить цену →	Ground пластина
8	A02E 1678 00 запросить цену →	Крышка
9	A2YF 1605 01 запросить цену →	Крышка /right front
10	A0VD 1664 01 запросить цену →	Крышка
11	A2YF 9424 00 запросить цену →	Label bizhub c25
12	A00F 9420 00 запросить цену →	Label logo mark
13	A011 9462 00 запросить цену →	Label emperon
14	A2YF 1604 00 запросить цену →	Крышка /front
15	A0VD 9418 01 запросить цену →	Sheet
16	A2YF 1602 00 запросить цену →	Крышка /left

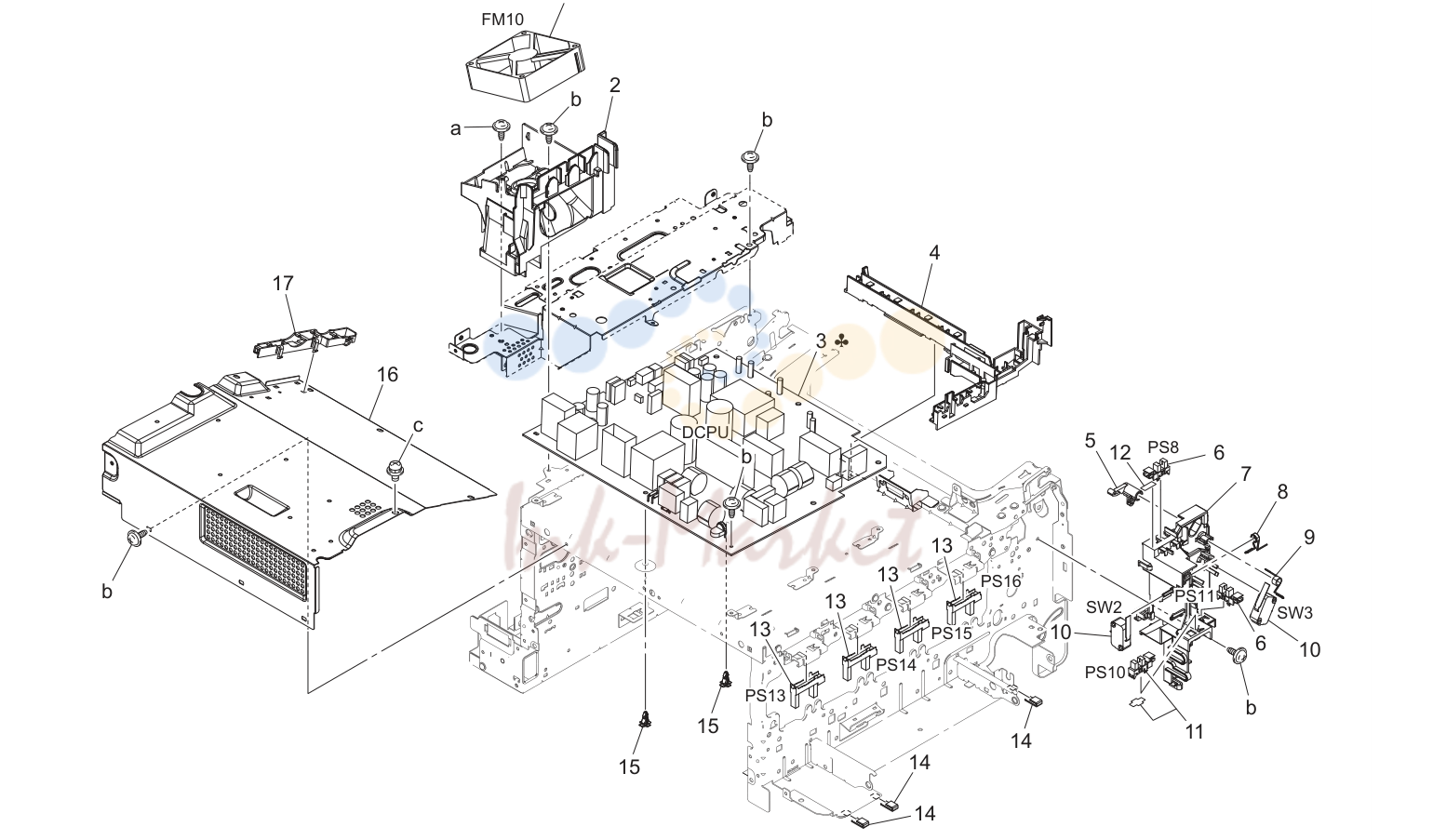

Power supply секция (P5)

№	Артикул	Описание
2	A2YF 1022 00 запросить цену →	Cooling воздуховод
3	A2YF M400 01 запросить цену →	Power supply /100v
3	A2YF M401 01 запросить цену →	Power supply /230v
4	A121 1041 01 запросить цену →	Protection крышка
5	A0VD 1355 12 запросить цену →	Detecting part
6	A108 M501 00 запросить цену →	Photointerrupter
7	A0VD 1353 17 запросить цену →	Hold держатель
8	A0VD 1352 01 запросить цену →	Adjusting пружина
9	A0VD 1354 02 запросить цену →	Torsion coil пружина
11	A108 R900 00 запросить цену →	Photo interrupter
12	A0VD 1397 00 запросить цену →	Уплотнитель
13	A0VD M502 00 запросить цену →	Photointerrupter
14	A121 1026 00 запросить цену →	Уплотнитель
15	V502 0100 21 запросить цену →	Spacer
16	A2YF 1331 00 запросить цену →	Рама
17	A2YF 1385 01 запросить цену →	Wiring направляющая /1

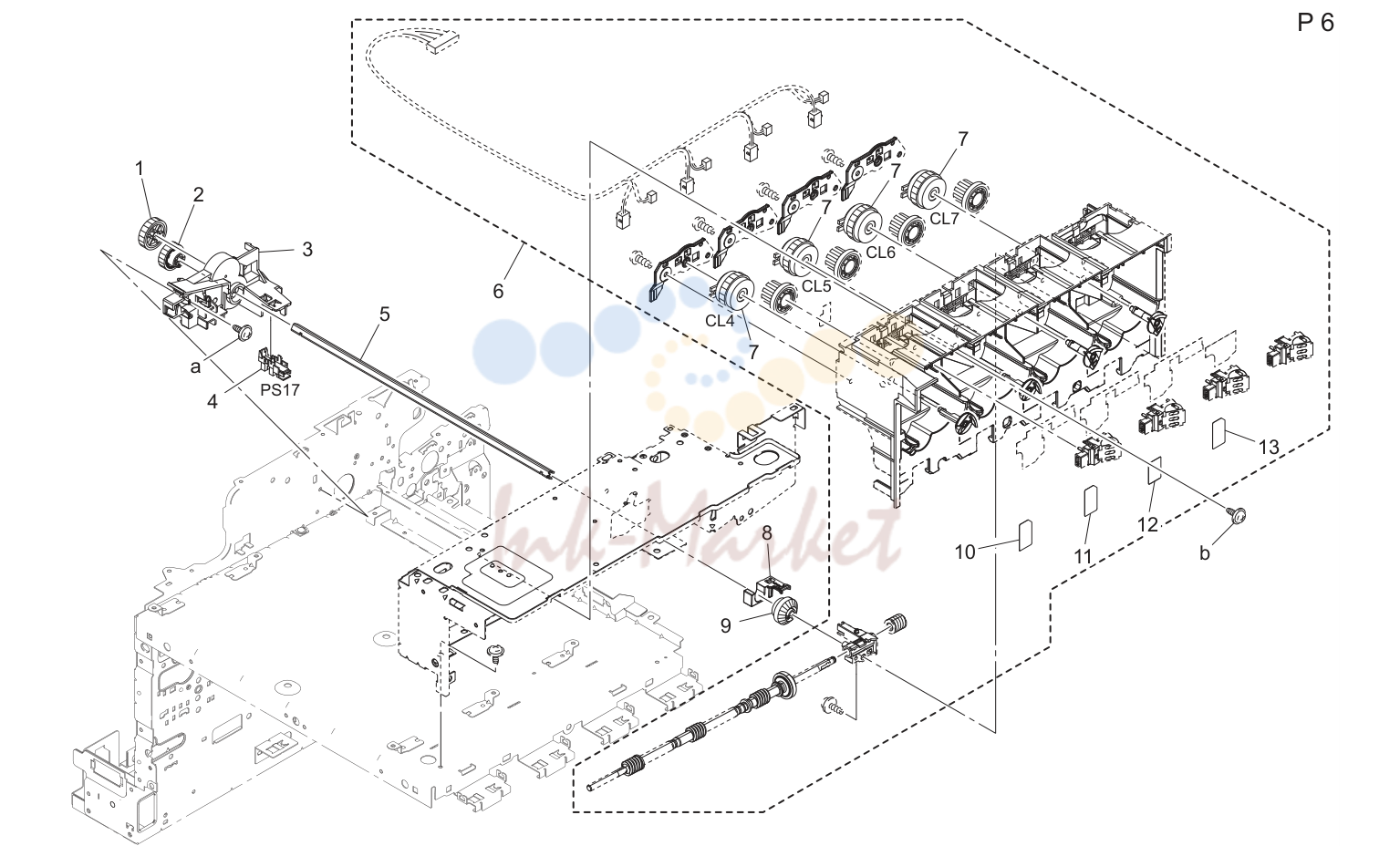

Тонер bottle drive секция (P6)

№	Артикул	Описание
1	A0VD 2364 00 запросить цену →	Шестерня 29t
2	A0VD 2366 01 запросить цену →	Шестерня 25t
3	A0VD 2369 02 запросить цену →	Drive держатель
4	A108 M501 00 запросить цену →	Photointerrupter
5	A0VD 2365 00 запросить цену →	Вал
6	A2YF R700 00 запросить цену →	Тонер bottle drive в сборе
7	A0VD M200 00 запросить цену →	Муфта
8	A0VD 2374 00 запросить цену →	Stopper
9	A0VD 2378 00 запросить цену →	Шестерня 20t
10	A0VD 4910 00 запросить цену →	Label
11	A0VD 4911 00 запросить цену →	Label
12	A0VD 4912 00 запросить цену →	Label
13	A0VD 4913 00 запросить цену →	Label

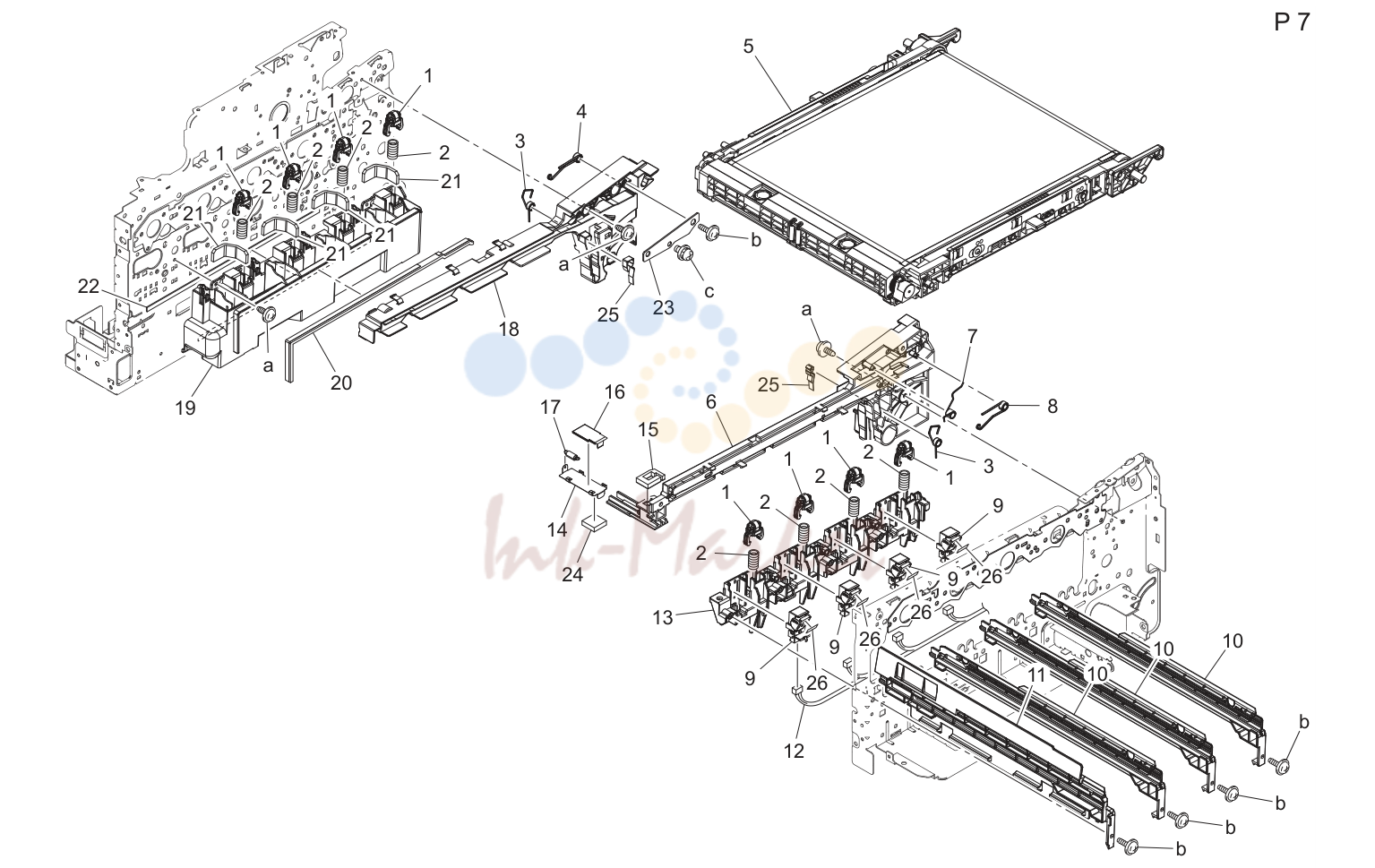

Перенос ремень узел (P7)

№	Артикул	Описание
1	A0VD 1117 00 запросить цену →	Держатель
2	A0VD 1116 00 запросить цену →	Compressing coil пружина
3	A0VD 1141 01 запросить цену →	Torsion coil пружина
4	A0VD 1105 00 запросить цену →	Torsion coil пружина /rear
6	A0VD 1101 04 запросить цену →	Rail /front
7	A0VD 1368 00 запросить цену →	Contact
8	A0VD 1104 00 запросить цену →	Torsion coil пружина /front
9	A0VD 1341 02 запросить цену →	Hold держатель /в сборе
10	A0VD 1111 02 запросить цену →	Rail
11	A0VD 1112 03 запросить цену →	Rail
12	A0VD N10A 00 запросить цену →	Photoconвоздуховодor wiring /1
13	A0VD 1114 02 запросить цену →	Держатель /front
14	A0VD 3623 00 запросить цену →	Shutter
15	A0VD 3622 01 запросить цену →	Уплотнитель
16	A0VD 3624 00 запросить цену →	Уплотнитель
17	A0VD 3625 00 запросить цену →	Pulling coil пружина
18	A0VD 1102 05 запросить цену →	Rail /rear
19	A0VD 1115 02 запросить цену →	Воздуховод
20	A0VD 1151 00 запросить цену →	Уплотнитель
21	A0VD 1153 01 запросить цену →	Уплотнитель
22	A0VD 1152 00 запросить цену →	Уплотнитель
23	A0VD 2147 00 запросить цену →	Креплениеing пластина
24	A0VD 3637 00 запросить цену →	Уплотнитель
25	A0VD 1154 00 запросить цену →	Уплотнитель
26	A0VD 1343 00 запросить цену →	Protection уплотнитель

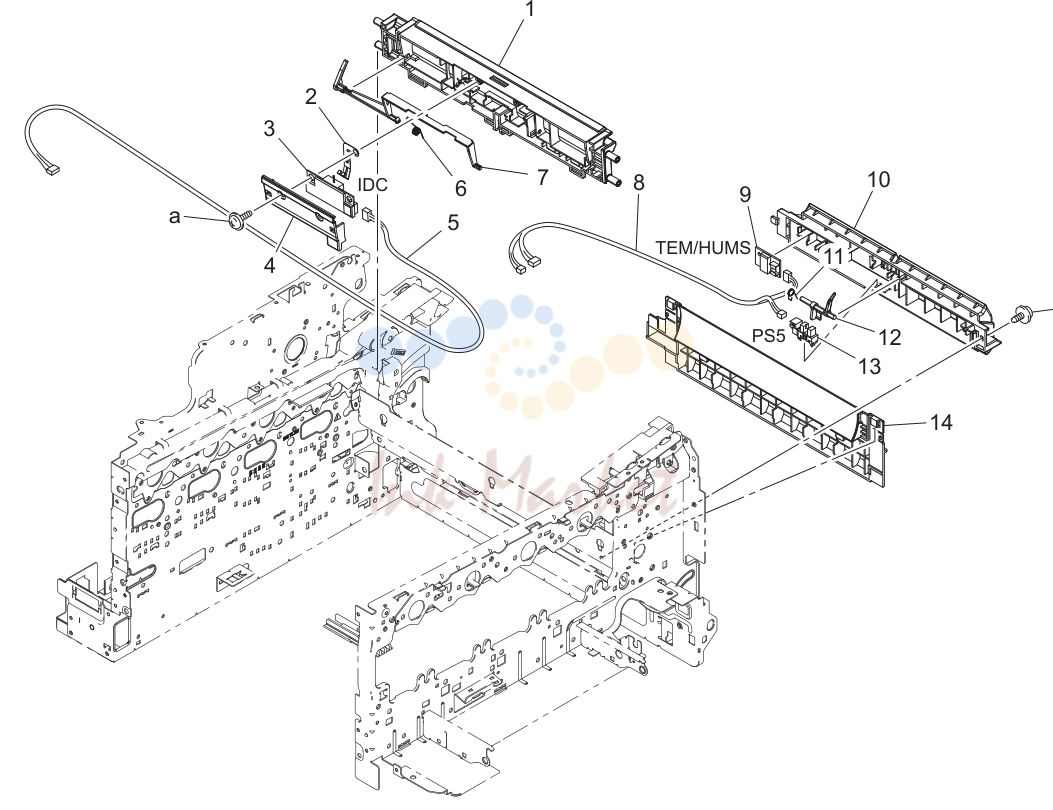

Перенос направляющая секция (P8)

№	Артикул	Описание
1	A0VD 7064 00 запросить цену →	Направляющая
2	A0VD 7063 00 запросить цену →	Contact
3	A0VD M500 00 запросить цену →	Photo sensing
4	A0VD 7065 00 запросить цену →	Держатель
5	A0VD N10D 00 запросить цену →	Датчик wiring /3
6	A0VD 7062 01 запросить цену →	Torsion coil пружина
7	A0VD 7061 01 запросить цену →	Крышка
8	A0VD N10C 00 запросить цену →	Датчик wiring /2
9	A0VD M501 00 запросить цену →	Humidity датчик
10	A0VD 7073 03 запросить цену →	Направляющая
11	A0VD 7072 00 запросить цену →	Torsion coil пружина
12	A0VD 7071 01 запросить цену →	Actuator
13	A108 M501 00 запросить цену →	Photointerrupter
14	A0VD 7075 01 запросить цену →	Направляющая

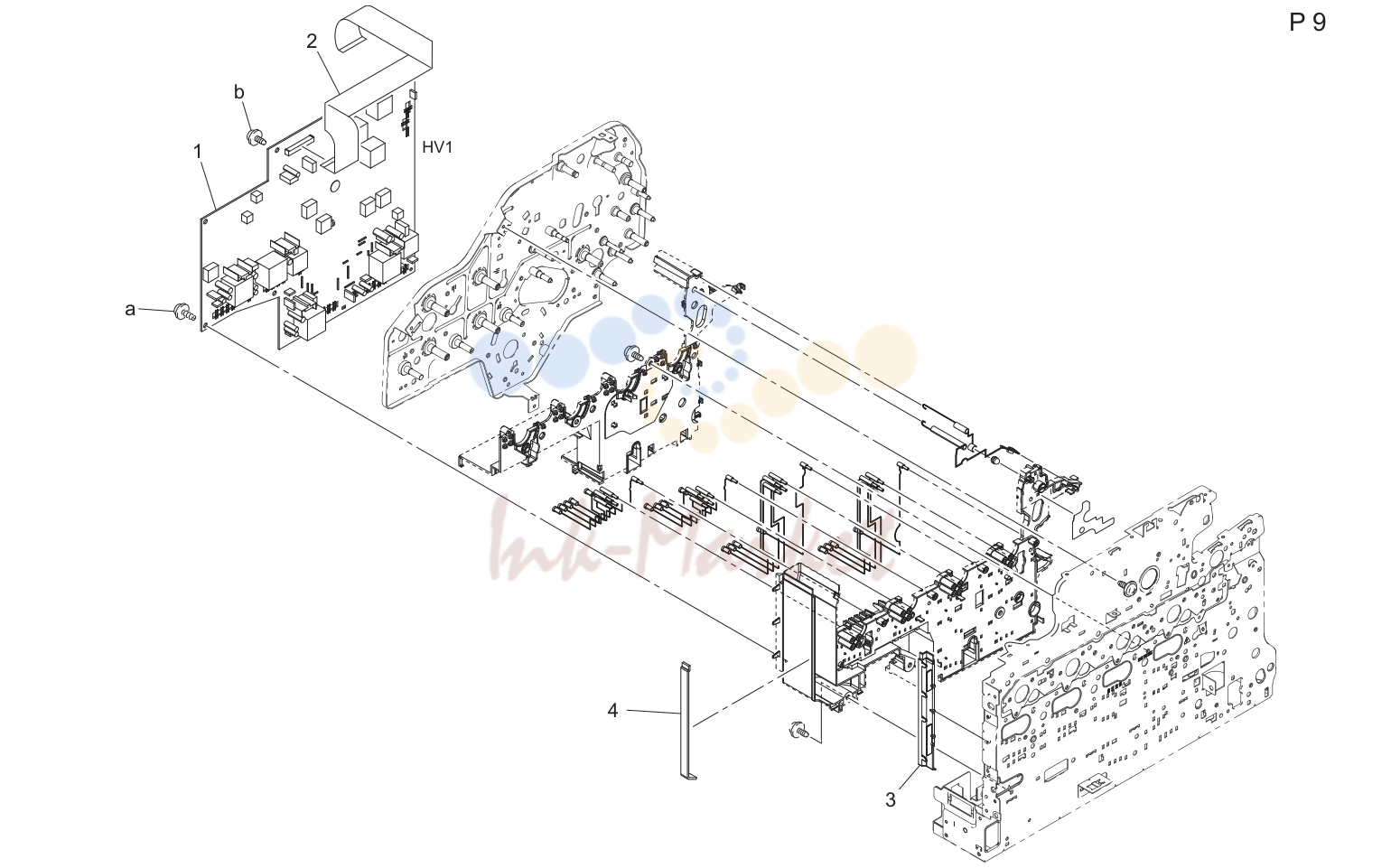

High voltage секция (P9)

№	Артикул	Описание
1	A0VD M404 02 запросить цену →	High voltage узел
2	A0VD N111 01 запросить цену →	Hv flatкабель
3	A0VD 1394 01 запросить цену →	Воздуховод /2
4	A0VD 1395 00 запросить цену →	Уплотнитель

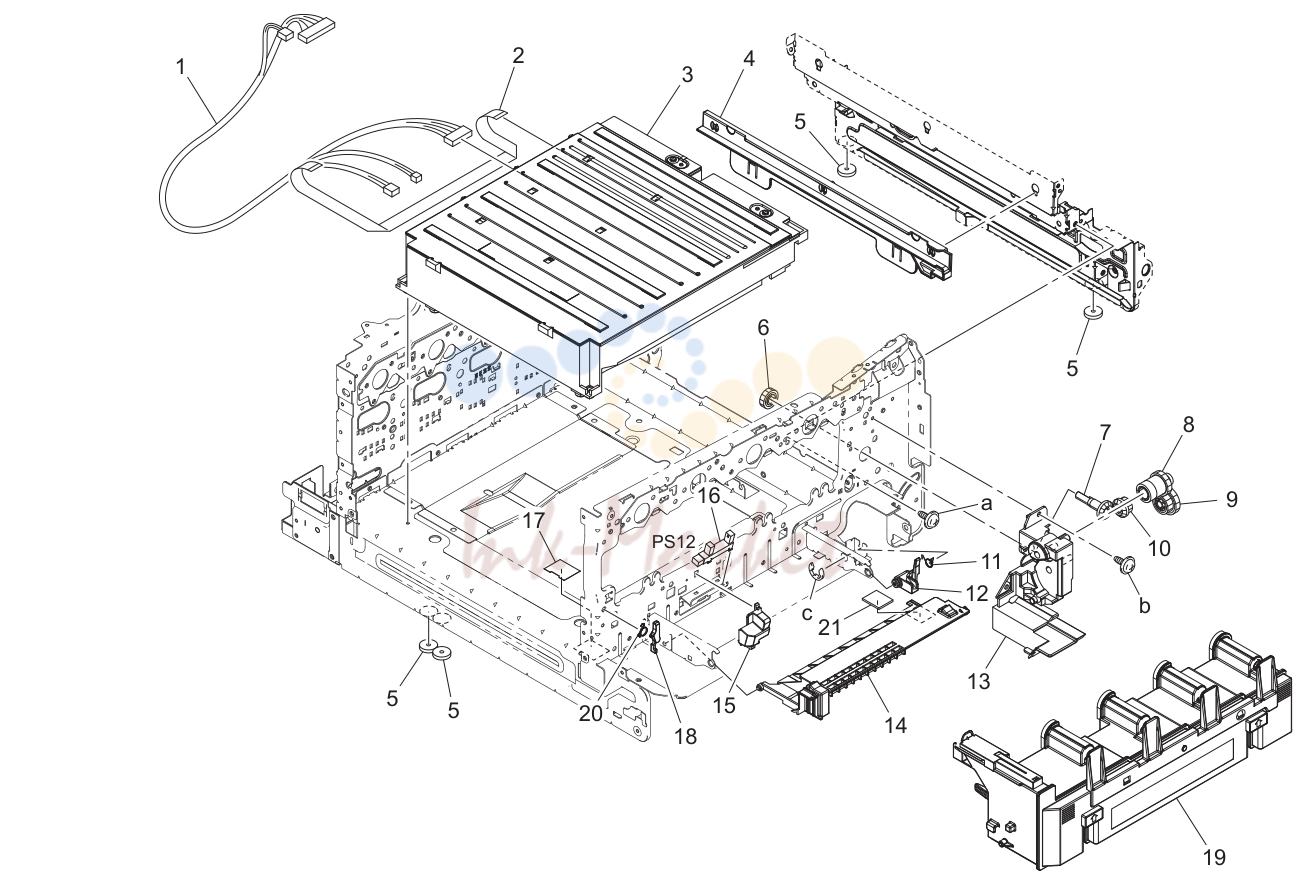

Print head секция (P10)

№	Артикул	Описание
1	A0VD N10P 01 запросить цену →	Ld wiring /1
2	A2YF N105 00 запросить цену →	Ld flatкабель /1
3	A1AR R701 00 запросить цену →	Print head в сборе
4	A0VD 1113 02 запросить цену →	Rail
5	A0VD 1013 01 запросить цену →	Installing rubber foot
6	A0VD 2357 00 запросить цену →	Шестерня 16t
7	A0VD 2354 00 запросить цену →	Шестерня 16t
8	A0VD 2356 00 запросить цену →	Шестерня 16/26t
9	A0VD 2359 00 запросить цену →	Шестерня 22/30t
10	A0VD 2355 00 запросить цену →	Шестерня 16/16t
11	A0VD 3627 02 запросить цену →	Torsion coil пружина
12	A0VD 3626 02 запросить цену →	Рычаг
13	A0VD 2351 01 запросить цену →	Drive держатель
14	A0VD 1087 03 запросить цену →	Крышка
15	A0VD 1367 01 запросить цену →	Hold держатель
16	9335 1400 51 запросить цену →	Solid state выключатель
17	A0VD 1094 00 запросить цену →	Scatteringprevention уплотнитель
18	A0VD 1074 01 запросить цену →	Stopper
20	A0VD 1075 00 запросить цену →	Torsion coil пружина
21	A0VD 1090 01 запросить цену →	Spacer

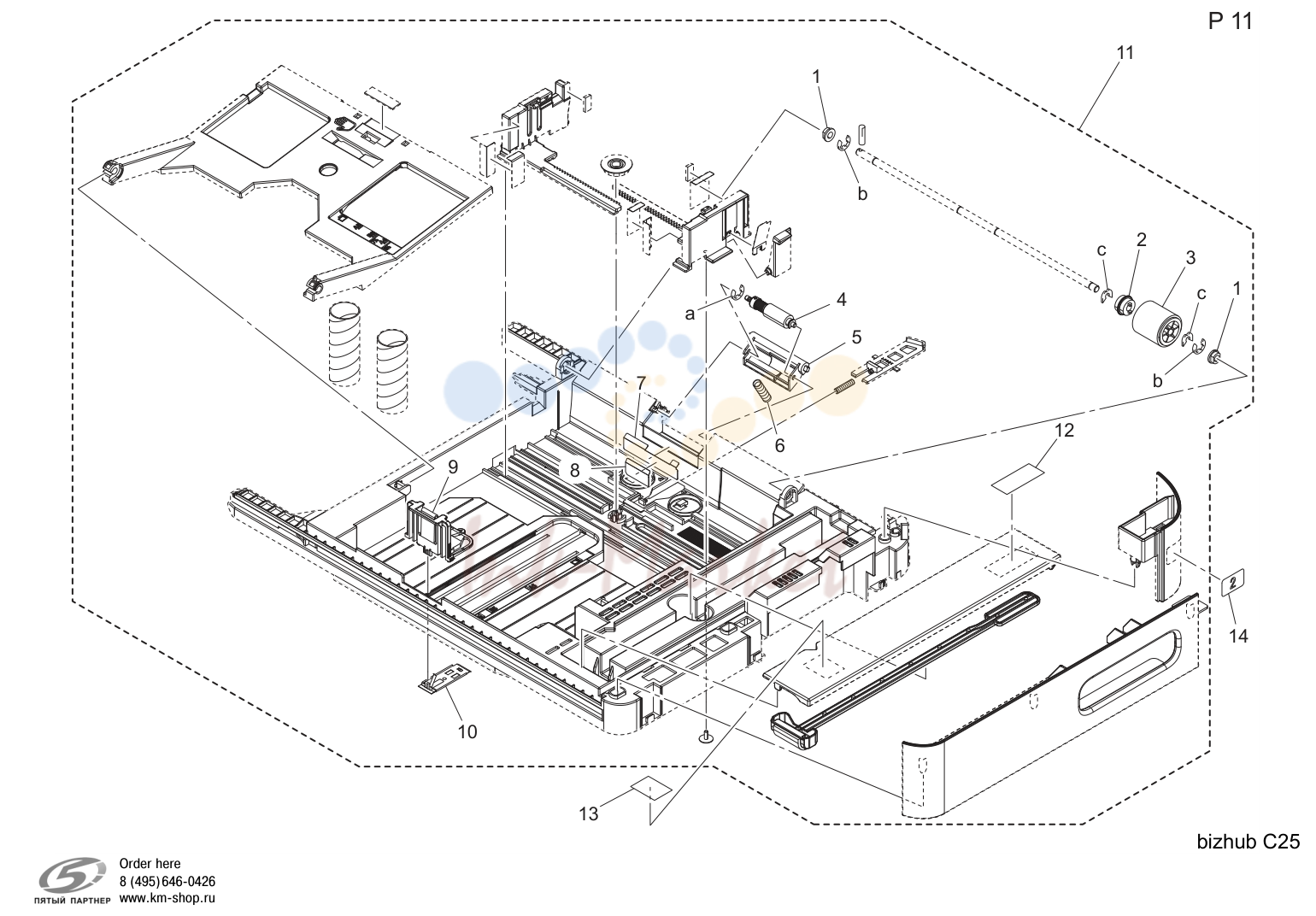

Cassette секция (P11)

№	Артикул	Описание
1	4131 3003 01 запросить цену →	Втулка
2	4030 3034 01 запросить цену →	Муфта
3	4138 3032 02 запросить цену →	Ролик
4	4658 0151 06 запросить цену →	Ролик в сборе
5	A0VD 6211 00 запросить цену →	Держатель
6	4138 3254 01 запросить цену →	Pressure пружина
7	4131 3056 01 запросить цену →	Направляющая пластина
8	4131 3057 02 запросить цену →	Направляющая
9	A0VD 6231 01 запросить цену →	Regulating пластина
10	A0VD 6232 00 запросить цену →	Креплениеing пластина
11	A0VD R725 00 запросить цену →	Cassette в сборе
12	4138 7316 01 запросить цену →	Label prohibition inkjet media
13	A2YF 9451 00 запросить цену →	Label paper direction
14	A121 9432 00 запросить цену →	Label 2

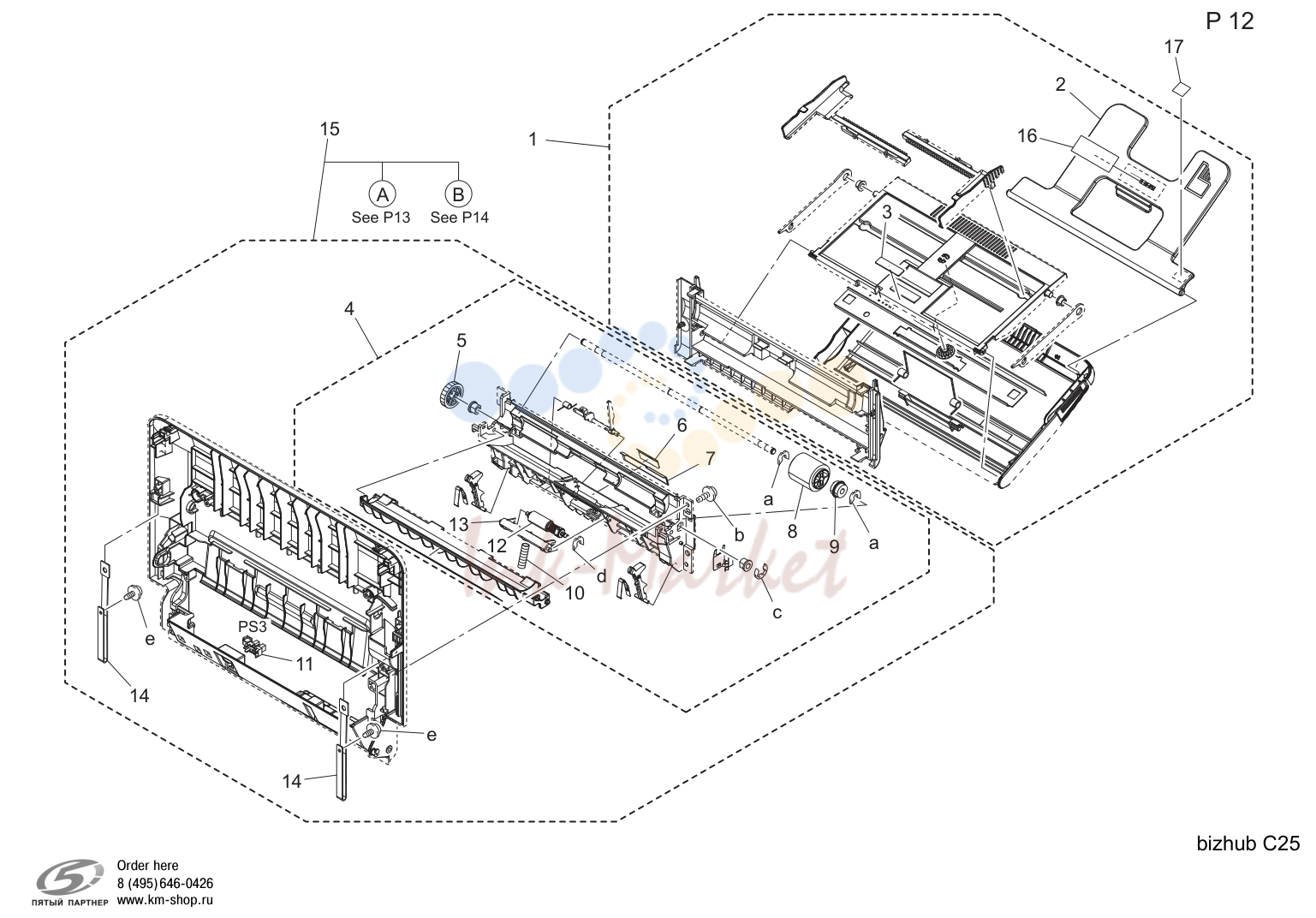

Vertical conveyance секция (P12)

№	Артикул	Описание
1	A0VD R716 00 запросить цену →	Manual feed tray узел
2	A0VD 5617 00 запросить цену →	Tray
3	4138 3255 01 запросить цену →	Friction sheet
4	A0VD R713 00 запросить цену →	Manual подача бумаги в сборе
5	A0VD 5613 01 запросить цену →	Шестерня 20t
6	A0VD 5618 00 запросить цену →	Направляющая
7	4131 3056 01 запросить цену →	Направляющая пластина
8	4138 3032 02 запросить цену →	Ролик
9	4030 3034 01 запросить цену →	Муфта
10	A0VD 6248 00 запросить цену →	Compressing coil пружина
11	A108 M501 00 запросить цену →	Photointerrupter
12	4658 0151 06 запросить цену →	Ролик в сборе
13	A0VD 6211 00 запросить цену →	Держатель
14	A0VD 1623 00 запросить цену →	Open/close stopper
15	A2YF R701 00 запросить цену →	Vertical conveyance в сборе
16	4138 7316 01 запросить цену →	Label prohibition inkjet media
17	A2YF 9452 00 запросить цену →	Label paper direction

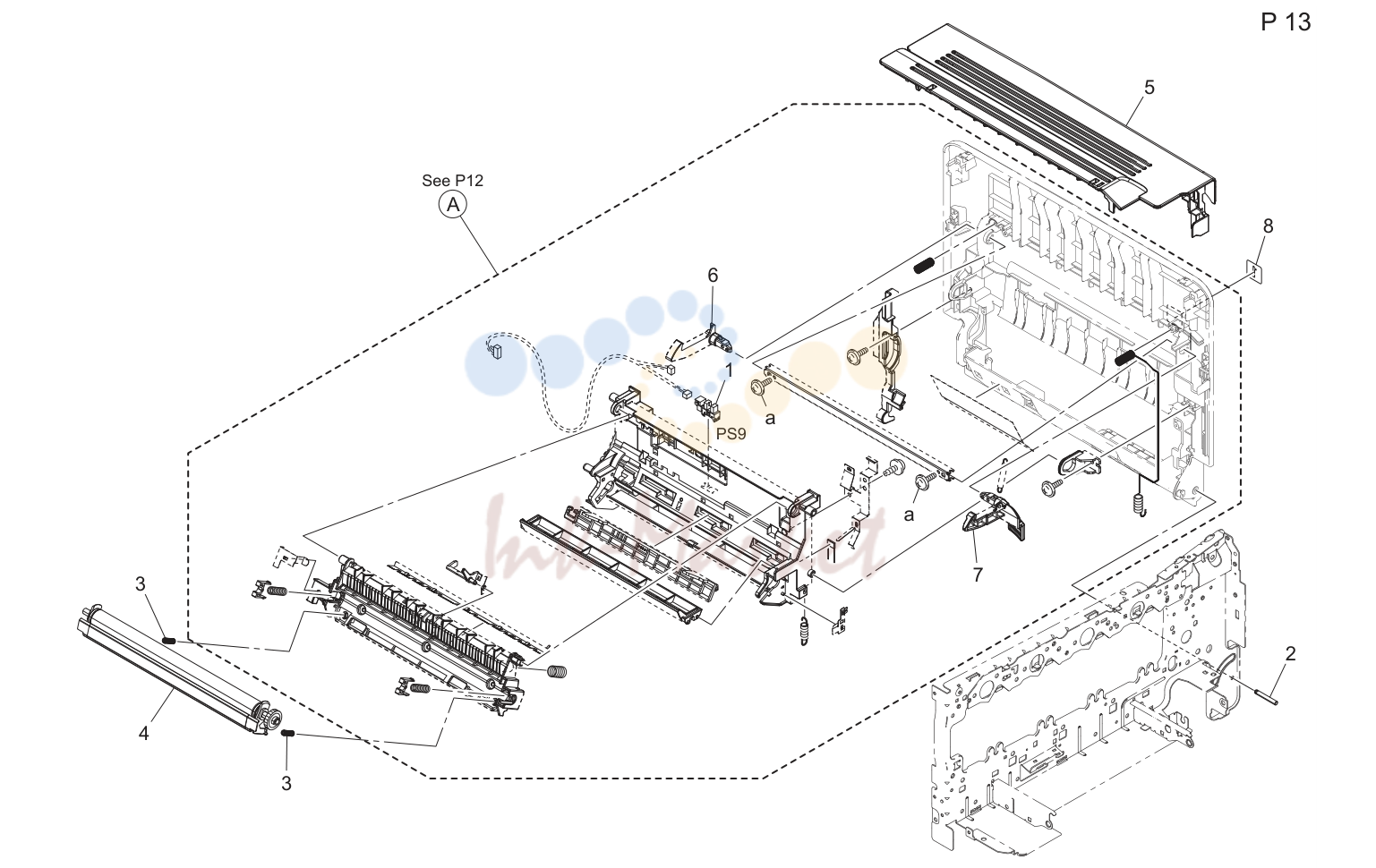

Vertical conveyance секция (P13)

№	Артикул	Описание
1	A108 M501 00 запросить цену →	Photointerrupter
2	A0VD 1621 01 запросить цену →	Вал
3	A0VD 7017 01 запросить цену →	Compressing пружина
5	A2YF 1606 01 запросить цену →	Крышка
6	A0VD 1634 00 запросить цену →	Рычаг /rear
7	A0VD 1636 00 запросить цену →	Рычаг /front
8	A121 9431 00 запросить цену →	Label 1

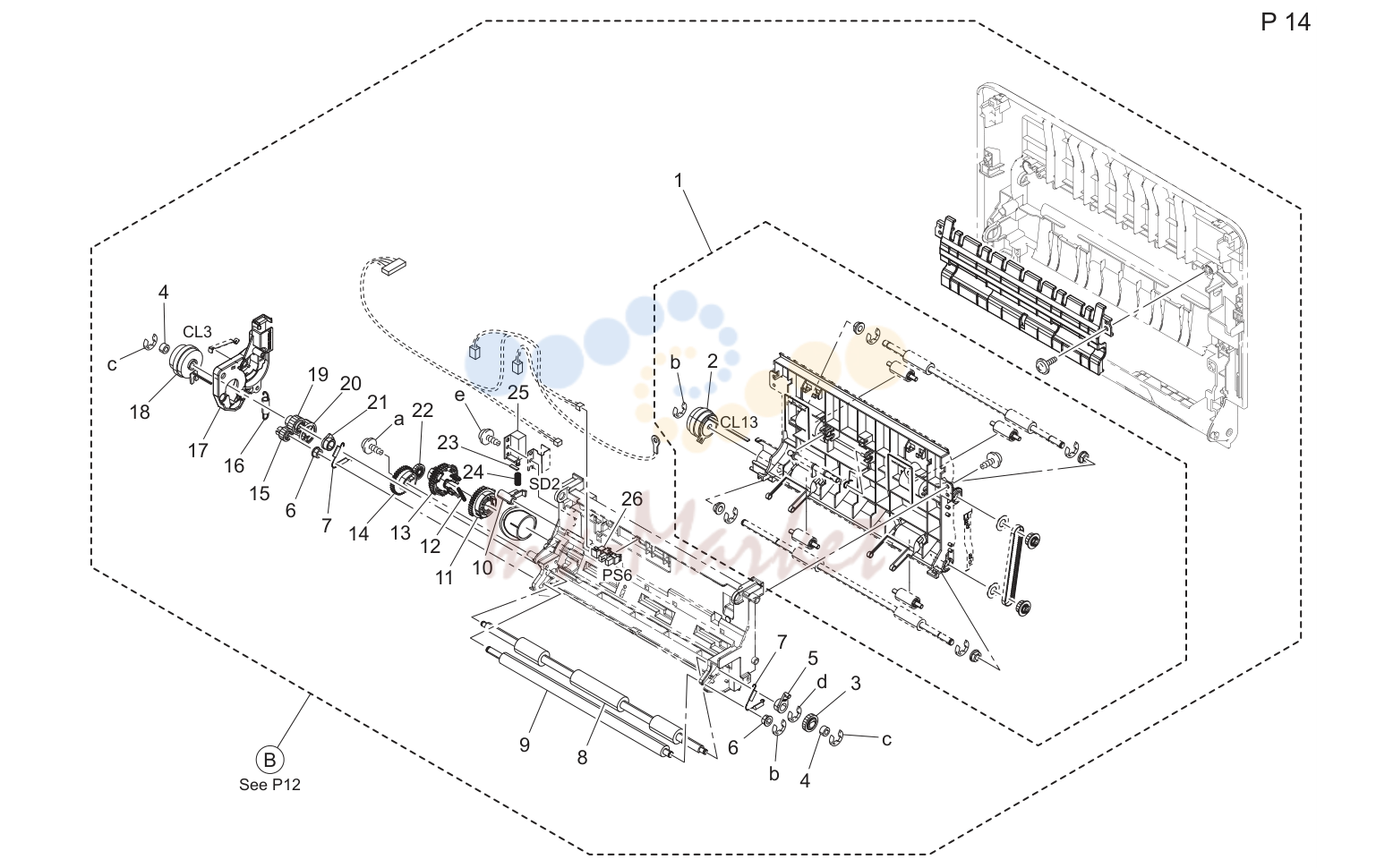

Vertical conveyance секция (P14)

№	Артикул	Описание
1	A0VD R717 00 запросить цену →	Dup transport в сборе
2	A0VD M202 01 запросить цену →	Муфта
3	A0VD 2353 01 запросить цену →	Шестерня 16t
4	4138 3528 02 запросить цену →	Roll
5	A0VD 7023 00 запросить цену →	Втулка
6	4138 3532 02 запросить цену →	Втулка
7	A0VD 7025 01 запросить цену →	Pulling coil пружина
8	A0VD 7021 01 запросить цену →	Ролик
9	A0VD 7029 02 запросить цену →	Ролик
10	A0VD 7047 00 запросить цену →	Рычаг
11	A0VD 7044 00 запросить цену →	Шестерня 32t
12	A034 5638 00 запросить цену →	Compressing пружина
13	A0VD 7043 00 запросить цену →	Шестерня 35/42t
14	A0VD 7051 01 запросить цену →	Шестерня 35t
15	A0VD 7030 01 запросить цену →	Шестерня 15t
16	A0VD 7037 00 запросить цену →	Pulling coil пружина
17	A0VD 7053 03 запросить цену →	Креплениеing пластина
18	A011 M200 00 запросить цену →	Муфта
19	A0VD 7035 01 запросить цену →	Шестерня 20t
20	A0VD 7049 00 запросить цену →	Шестерня 28t
21	A0VD 7024 00 запросить цену →	Втулка
22	A0VD 7052 00 запросить цену →	Шестерня 18t
23	A034 2140 00 запросить цену →	Уплотнитель
24	A034 2134 00 запросить цену →	Compressing пружина
25	A034 M200 00 запросить цену →	Paperfeed соленоид
26	A108 M501 00 запросить цену →	Photointerrupter

Dup reverse drive секция (P15)

№	Артикул	Описание
1	A2YF M705 00 запросить цену →	Ferritecore
2	A121 M715 00 запросить цену →	Speaker
3	A2YF 1335 02 запросить цену →	Воздуховод
4	9313 1300 51 запросить цену →	Вентилятор мотор
5	A0VD 8231 00 запросить цену →	Шестерня 20t
6	A0VD 8234 00 запросить цену →	Torsion coil пружина
7	A0VD 8232 00 запросить цену →	Вал
8	A0VD 8228 00 запросить цену →	Шестерня 23t
9	A0VD 8227 00 запросить цену →	Шестерня 19t
10	A0VD M200 00 запросить цену →	Муфта
11	A0VD 8224 00 запросить цену →	Шестерня 18t
12	A0VD 8204 03 запросить цену →	Направляющая /upper
13	A0VD 8211 00 запросить цену →	Шестерня 14t
14	A0VD 8202 00 запросить цену →	Roll
15	A0VD 8201 03 запросить цену →	Reverse/exit ролик
16	A0VD 8256 00 запросить цену →	Направляющая
17	A0VD 8209 00 запросить цену →	Contact
18	A0VD 8941 00 запросить цену →	Neutralizing brush
19	A2YF R702 00 запросить цену →	Dup reverse drive в сборе
20	A2YF N111 00 запросить цену →	Relay жгут

Печь (закрепление) секция (P16)

№	Артикул	Описание
1	A121 9025 00 запросить цену →	Направляющая
2	A0VD 9491 00 запросить цену →	Label jam
3	A121 9483 00 запросить цену →	Label caution /jam
4	A121 8930 02 запросить цену →	Рычаг
6	A0VD 9073 00 запросить цену →	Actuator
7	A108 M501 00 запросить цену →	Photointerrupter
8	A0VD 8902 00 запросить цену →	Пружина
9	A2YF 8912 01 запросить цену →	Actuator
10	A121 8903 02 запросить цену →	Выход бумаги держатель
10	A121 8953 02 запросить цену →	Выход бумаги держатель
11	A0VD 8908 00 запросить цену →	Шестерня 38/40t
12	A0VD 8901 02 запросить цену →	Выход бумаги ролик
13	A0VD 9081 01 запросить цену →	Направляющая
14	A0VD 8924 00 запросить цену →	Torsion coil пружина
15	A2YF 8913 00 запросить цену →	Выход бумаги roll

Main drive секция (P17)

№	Артикул	Описание
1	A2YF M100 00 запросить цену →	Brushless мотор
2	A0VD N106 00 запросить цену →	Drive wiring /2
3	A0VD 2203 00 запросить цену →	Compressing coil пружина
4	A0VD 2202 01 запросить цену →	Втулка
5	A0VD 2198 00 запросить цену →	Шестерня 20t
6	A0VD 2113 03 запросить цену →	Hold пластина

Main drive секция (P18)

№	Артикул	Описание
1	A2YF M102 00 запросить цену →	Brushless мотор
2	A00F 2139 00 запросить цену →	Bearing
3	A0VD 2485 01 запросить цену →	Креплениеing пластина /a
4	A011 M200 00 запросить цену →	Муфта
5	4036 3014 01 запросить цену →	Pin
6	A0VD 2183 01 запросить цену →	Шестерня 21t

Main drive секция (P19)

№	Артикул	Альт. артикул	Описание
1	A2YF M102 00 запросить цену →		Brushless мотор
	V116 0305 03 запросить цену →		Page. 19

Подача бумаги drive секция (P20)

№	Артикул	Описание
1	A0VD R701 11 запросить цену →	Подача бумаги drive в сборе
2	A02E M200 00 запросить цену →	Муфта
3	A0VD 2312 00 запросить цену →	Шестерня 22t
4	A0VD 2309 01 запросить цену →	Шестерня 25t
5	A0VD 2333 01 запросить цену →	Шестерня 20t
6	A108 M501 00 запросить цену →	Photointerrupter
7	A0VD 6241 00 запросить цену →	Рычаг
8	4002 3123 03 запросить цену →	Держатель
9	A0VD N10E 01 запросить цену →	Paperfeed wiring /1

Electrical components (P21)

№	Артикул	Описание
1	A2YF H001 02 запросить цену →	Плата-assembli(плата-a в сборе)
2	A2YF 1321 00 запросить цену →	Separating пластина
3	A0VD 1328 03 запросить цену →	Креплениеing рама
4	A0VD 1392 01 запросить цену →	Insulating sheet /2
5	A2YF N103 00 запросить цену →	Ac wiring /1
6	A034 M602 00 запросить цену →	Rocker выключатель
7	A0VD N10F 00 запросить цену →	Paperfeed wiring /2
8	A0VD N100 01 запросить цену →	Ac wiring /1
9	A0VD 1361 00 запросить цену →	Hold держатель

Electrical components (P22)

№	Артикул	Описание
1	4139 2328 01 запросить цену →	Shoulder screw
2	A0FD 1532 00 запросить цену →	Washer
3	A2YF 1324 00 запросить цену →	Крышка
4	A2YF 1334 01 запросить цену →	Shield рама
5	A2YF 1337 01 запросить цену →	Reinforce пластина
6	A2YF H050 04 запросить цену →	Contролик(ps/pcl плата)
7	A2YF 1380 00 запросить цену →	Креплениеing пластина /1
8	A2YF 1382 00 запросить цену →	Креплениеing пластина /3
9	A2YF N106 00 запросить цену →	Contролик flatкабель /1
10	A2YF PP99 00 запросить цену →	Плата в сборе
11	A2YF 1336 01 запросить цену →	Reinforce пластина /left
12	A2YF PP20 00 запросить цену →	Плата в сборе
13	A2YF 1381 00 запросить цену →	Креплениеing пластина /2
14	A2YF 1386 00 запросить цену →	Направляющая
15	A2YF N110 00 запросить цену →	Flatкабель
16	A0VD N110 01 запросить цену →	Contролик flatкабель /2

Wiring

№	Артикул	Описание
1	A0VD N103 01 запросить цену →	Датчик wiring /1
2	A2YF N101 03 запросить цену →	Power source wiring /1
3	A2YF N102 01 запросить цену →	Power source wiring /2

Wiring

№	Артикул	Альт. артикул	Описание
1	A0VD N105 00 запросить цену →		Drive wiring /1
2	A2YF N100 00 запросить цену →		Power supply wiring /1

Wiring accessories and jigs

№	Артикул	Описание
1	V500 0100 03 запросить цену →	Saddle
2	V500 0100 05 запросить цену →	Saddle
3	V500 0100 08 запросить цену →	Saddle
4	V500 0100 13 запросить цену →	Saddle
5	V500 0100 07 запросить цену →	Saddle
6	V500 0100 20 запросить цену →	Saddle
7	V500 0100 46 запросить цену →	Saddle
8	V500 0100 61 запросить цену →	Saddle
9	V500 0200 10 запросить цену →	Clip
10	V501 0100 18 запросить цену →	Band
11	9384 2500 11 запросить цену →	Cn крышка

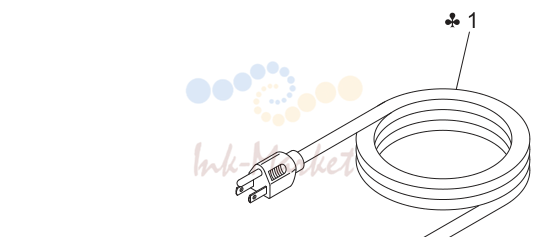

Accessory детали (P26)

№	Артикул	Описание
1	9381 4300 31 запросить цену →	Power cord
1	9381 4300 41 запросить цену →	Power cord
1	A0VD N300 00 запросить цену →	Power code
1	A0VD N301 00 запросить цену →	Power code
1	A0VD N302 00 запросить цену →	Power code
2	A121 9447 00 запросить цену →	Label prohibit
3	4628 6801 01 запросить цену →	Wire жгут в сборе
4	A2YF M704 00 запросить цену →	Ferritecore
5	A2YF 9502 00 запросить цену →	Sheet/french
5	A2YF 9503 00 запросить цену →	Sheet/portuguese
5	A2YF 9505 00 запросить цену →	Sheet/spanish
5	A2YF 9507 00 запросить цену →	Sheet/korean
6	A2YF 9461 00 запросить цену →	Label 3

Источник: Инк-Маркет.ру.

Konica Minolta bizhub C25 — каталог запчастей со схемами

Содержание

Adf узел (P1)

Ir узел (P2)

Operation панель секция (P3)

Внешние детали (P4)

Power supply секция (P5)

Тонер bottle drive секция (P6)

Перенос ремень узел (P7)

Перенос направляющая секция (P8)

High voltage секция (P9)

Print head секция (P10)

Cassette секция (P11)

Vertical conveyance секция (P12)

Vertical conveyance секция (P13)

Vertical conveyance секция (P14)

Dup reverse drive секция (P15)

Печь (закрепление) секция (P16)

Main drive секция (P17)

Main drive секция (P18)

Main drive секция (P19)

Подача бумаги drive секция (P20)

Electrical components (P21)

Electrical components (P22)

Wiring

Wiring

Wiring accessories and jigs

Accessory детали (P26)

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Ошибка принтера 0x0000011b в Windows 10 и 11: как исправить

Индустрия печатных расходников на переломе: цепочки поставок, переход к сервису и искусственный интеллект

Компактный документ-сканер для оцифровки чеков и первички: двусторонняя протяжка, автоподатчик и OCR

Как рассчитать реальный ресурс картриджа: формула стоимости печати и 7 факторов расхода
