22. СЕКЦИЯ ОБРАТНОГО ХОДА/ВЫХОДА
22. СЕКЦИЯ ОБРАТНОГО ХОДА/ВЫХОДА

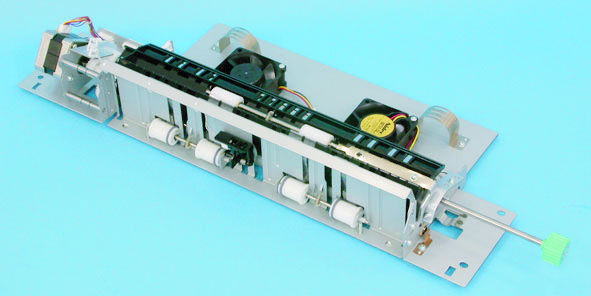

Ворота переключения обратного хода/выхода включаются и выключаются соленоидом обратного хода/выхода (SD7) для переключения пути конвейера бумаги, выходящей из ролика выхода термоузла, либо на прямой выход бумаги, либо на обратный выход бумаги.

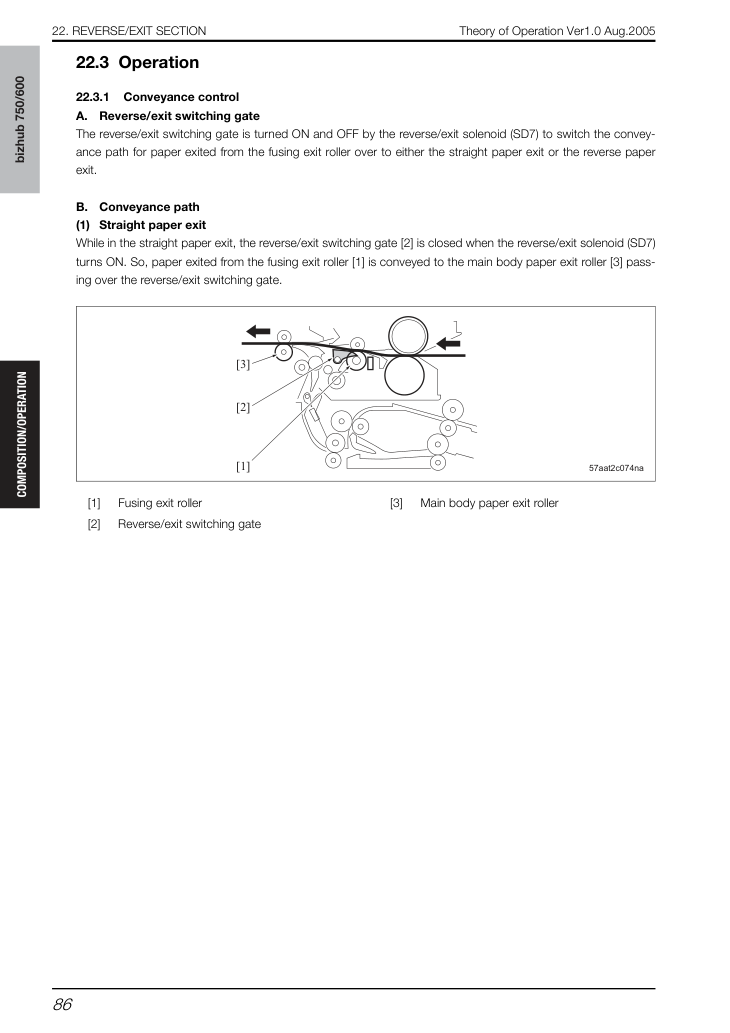

При прямом выходе бумаги ворота переключения обратного хода/выхода [2] закрываются, когда соленоид обратного хода/выхода (SD7) включается. Таким образом, бумага, выпущенная из ролика выхода термоузла [1], конвейируется на ролик выхода бумаги корпуса [3], проходя над воротами переключения обратного хода/выхода.
- Прямой выход бумаги
22. СЕКЦИЯ ОБРАТНОГО ХОДА/ВЫХОДА

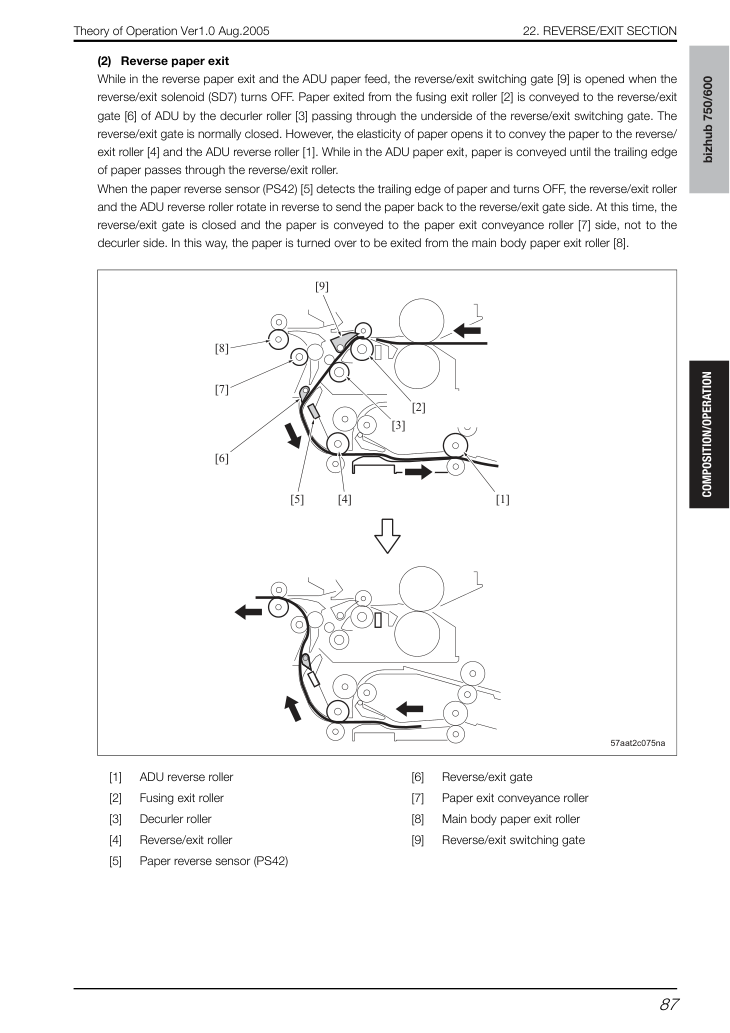

При обратном выходе бумаги и подаче бумаги ADU ворота переключения обратного хода/выхода [9] открываются, когда соленоид обратного хода/выхода (SD7) выключается. Бумага, выпущенная из ролика выхода термоузла [2], конвейируется на ворота обратного хода/выхода [6] ADU роликом развертывания [3], проходя под воротами переключения обратного хода/выхода. Ворота обратного хода/выхода обычно закрыты. Однако упругость бумаги открывает их, чтобы конвейировать бумагу на ролик обратного хода/выхода [4] и ролик обратного хода ADU [1]. При выходе бумаги ADU бумага конвейируется до прохождения заднего края бумаги через ролик обратного хода/выхода.
Когда датчик обратного хода бумаги (PS42) [5] обнаруживает задний край бумаги и выключается [OFF], ролик обратного хода/выхода и ролик обратного хода ADU вращаются в обратном направлении, чтобы отправить бумагу обратно на сторону ворот обратного хода/выхода. В это время ворота обратного хода/выхода закрываются, и бумага конвейируется на сторону ролика конвейера выхода бумаги [7], а не на сторону развертывания. Таким образом, бумага переворачивается и выходит из ролика выхода бумаги корпуса [8].
- Обратный выход бумаги
