24. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ
Руководство по принципу работы Версия 1.0 Август 2005 г. bizhub 750/600 24. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ 24.1 Обзор Для достижения печати высочайшего качества в любое время машина осуществляет различные виды управления для стабилизации изображения. Работа управления стабилизацией изображения зависит от того, включен ли переключатель питания (SW2), и выполняется ли печать.
Поток управления стабилизацией изображения при включении переключателя питания (SW2) Ниже приведен поток операции управления стабилизацией изображения при включении переключателя питания (SW2). Однако этот поток показывает пример в bizhub 750, при котором прогрев составляет 180 сек. в предписанной среде.
Когда выполняются заданные условия при включении питания, очищается заряд и заряд переноса/отделения.
Предотвращение утечки заряда барабана, такой как поток изображения, при высокой влажности.
При оставлении при низкой или нормальной влажности, чтобы предотвратить неравномерную плотность из-за разницы чувствительности между областями, находящимися напротив очистителя и проявочного узла барабана, и другими областями.
Когда условия окружающей среды на момент включения переключателя питания (SW2) соответствуют предписанному условию, вращайте барабан в течение заданного периода времени после начала OS.
- Время выполнения
- Назначение
- Время выполнения
24. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ
Определить температуру окружающей среды и влажность, передать результаты измерений в различные типы регуляторов для поддержания качества изображения на фиксированном уровне.
Датчик температуры установлен на плате управления тонером (TCSB), датчик влажности (HUM) установлен в нижней части платы управления принтером (PRCB).
При включенном переключателе питания (SW2), если время простоя машины после последнего выключения SW2 превышает установленный период и температура термоузла соответствует предписанному условию, условие окружающей среды определяется на основе измеренных значений датчиков.
- Назначение
- Время выполнения
- Назначение
- Время выполнения
- Назначение
- Методика
- Время выполнения
24. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ

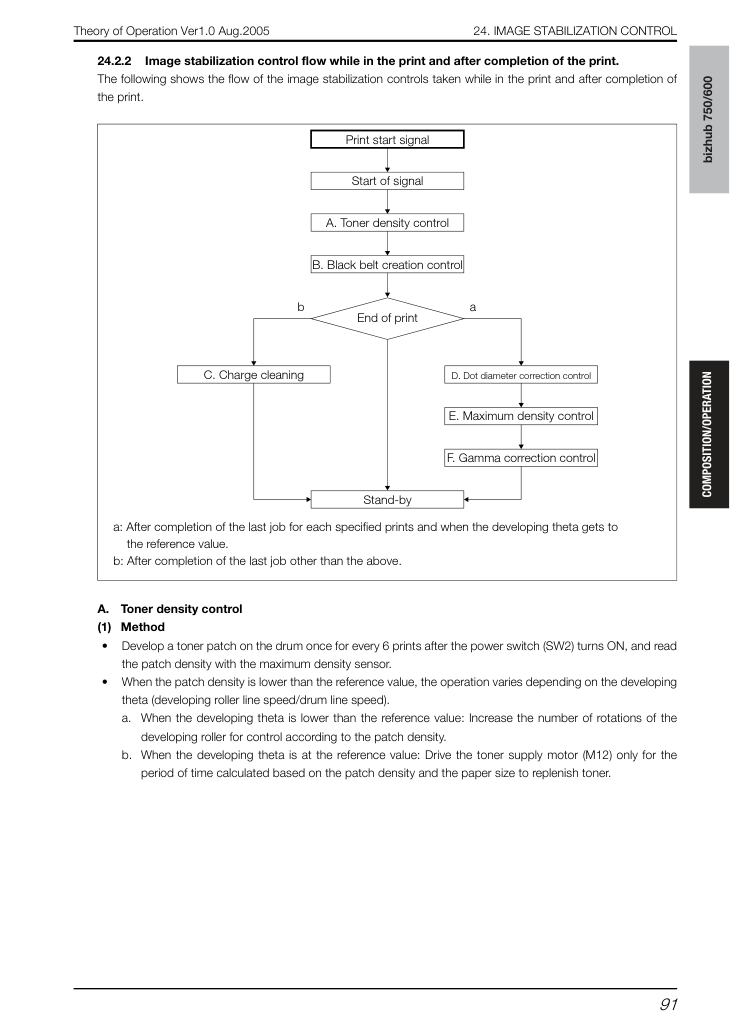

Поток управления стабилизацией изображения во время печати и после ее завершения.
Ниже показан поток управления стабилизацией изображения, выполняемый во время печати и после ее завершения.
Сформировать пятно тонера на барабане один раз на каждые 6 отпечатков после включения переключателя питания (SW2), прочитать плотность пятна датчиком максимальной плотности.
Когда плотность пятна ниже эталонного значения, операция варьируется в зависимости от угла развития (линейная скорость ролика развития/линейная скорость барабана).
Начало сигнала A. Управление плотностью тонера B. Управление созданием черного ремня C. Очистка заряда D. Управление коррекцией диаметра точки E. Управление максимальной плотностью Конец печати Ждущий режим F. Управление гамма-коррекцией a: После завершения последней работы для каждого установленного количества отпечатков и когда угол развития достигает эталонного значения.
- Методика a. Когда угол развития ниже эталонного значения: Увеличить количество оборотов ролика развития для управления согласно плотности пятна. b. Когда угол развития соответствует эталонному значению: Привести в действие двигатель подачи тонера (M12) только на время, рассчитанное на основе плотности пятна и размера бумаги для пополнения тонера. b: После завершения последней работы, отличной от указанной выше.
24. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ
Для стабилизации нагрузки на лезвие очистки покрыть весь ролик на барабане тонером перед очисткой лезвия очистки.
Сформировать черный ремень шириной 0,5 мм на барабане, соответствующий положению примерно 20 мм от переднего края предыдущей бумаги.
Сформировать один раз на каждые 3 отпечатка.
Время выполнения можно изменить с помощью DIPSW12-0.
Когда количество отпечатков после предыдущей очистки превысило установленное значение при включении переключателя питания (SW2).
Очистка выполняется после завершения работы для каждого установленного количества отпечатков во время операции печати.
Чтобы предотвратить изменение диаметра точки лазера 1 из-за загрязнения системы записи или изменения производительности развития, и получить стабильное качество изображения в течение длительного времени.
Сформировать несколько патчей с точечным узором фиксированной плотности на барабане, изменяя значение мощности лазера. При этом создавать патчи, изменяя значение MPC при максимальном PWM лазера.
Прочитать этот патч с точечным узором гамма-датчиком и сохранить как значение MPC значение мощности лазера, полученное, когда выход датчика достигает предписанного значения. До следующей настройки использовать эту установку как значение MPC.
Выполнить каждый раз при выполнении предписанного количества отпечатков в счетчике PM и после завершения работы, когда угол развития достигает эталонного значения.
Для поддержания изображения на фиксированной максимальной плотности без отрицательного влияния условия окружающей среды и количества отпечатков.
Сформировать несколько патчей тонера на барабане, изменяя количество оборотов ролика развития. При этом создавать патчи при максимальном времени экспозиции лазера на точку (максимальный PWM лазера).
Прочитать этот патч датчиком максимальной плотности и сохранить количество оборотов ролика развития, при котором выход датчика достигает предписанного значения, и использовать это количество оборотов для создания изображения.
Выполнить каждый раз при выполнении предписанного количества отпечатков в счетчике PM и после завершения работы, когда угол развития достигает эталонного значения.
- Назначение
- Методика
- Время выполнения
- Время выполнения
- Назначение
- Методика
- Время выполнения
- Назначение
- Методика
- Время выполнения
24. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ
Для поддержания изображения с фиксированной градацией без отрицательного влияния условия окружающей среды и количества отпечатков.
Сформировать несколько патчей тонера на барабане, изменяя PWM лазера. При этом создавать патчи с количеством оборотов ролика развития, определенным при управлении максимальной плотностью.
Прочитать этот патч гамма-датчиком и создать гамма-кривую путем расчета.
Выполняется после завершения работы каждый раз при выполнении установленного количества отпечатков в счетчике PM и также когда угол развития достигает эталонного значения.
- Назначение
- Методика
- Время выполнения
