Konica Minolta bizhub 750 — Секция термоузла

← Konica Minolta bizhub 750 — все главы инструкции

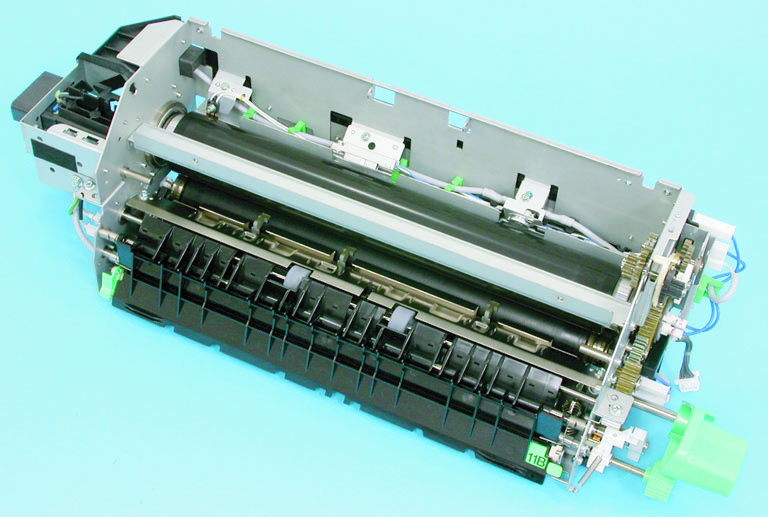

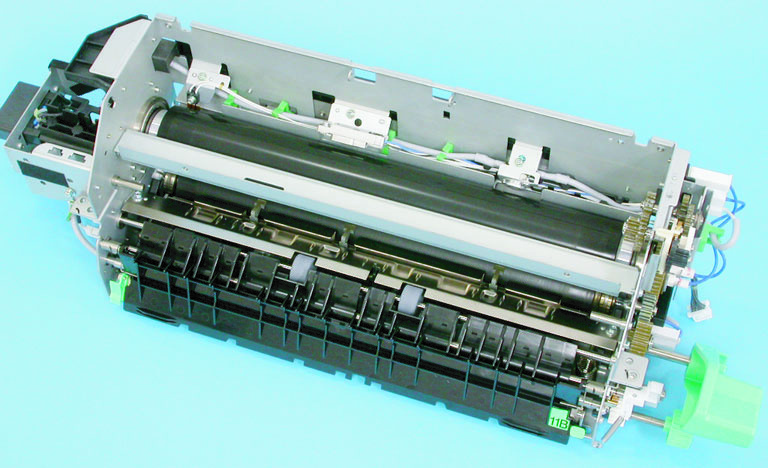

21. СЕКЦИЯ ТЕРМОУЗЛА

Схема из сервис-мануала
Схема из сервис-мануала

21. СЕКЦИЯ ТЕРМОУЗЛА

Схема из сервис-мануала
Схема из сервис-мануала

21. СЕКЦИЯ ТЕРМОУЗЛА

Схема из сервис-мануала
Схема из сервис-мануала

21. СЕКЦИЯ ТЕРМОУЗЛА

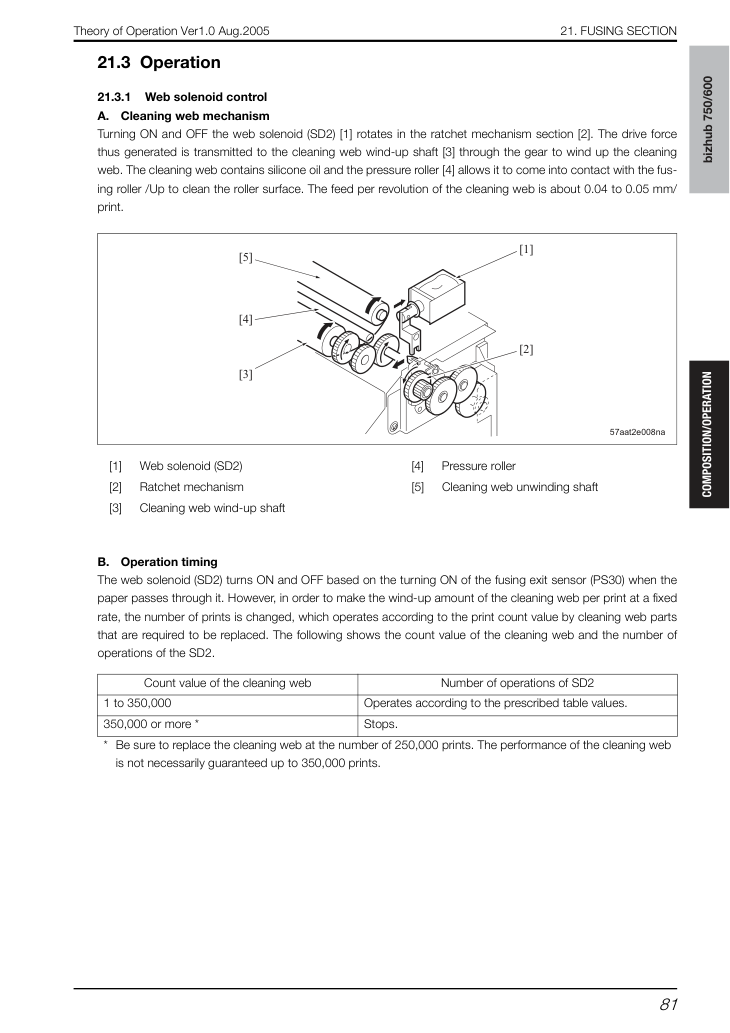

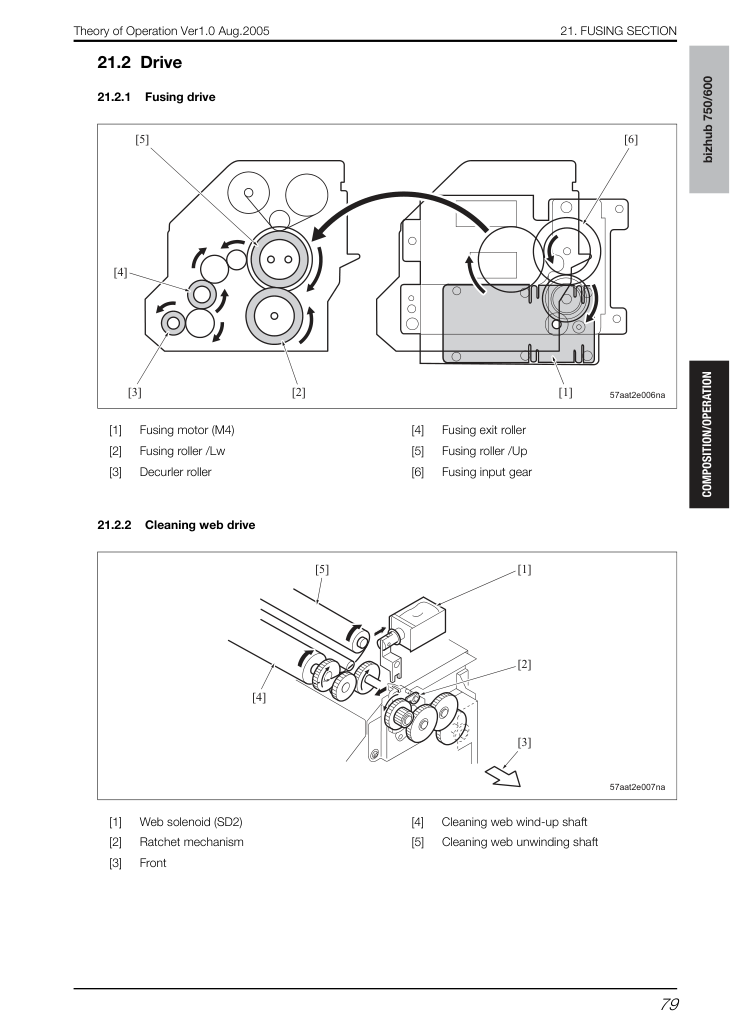

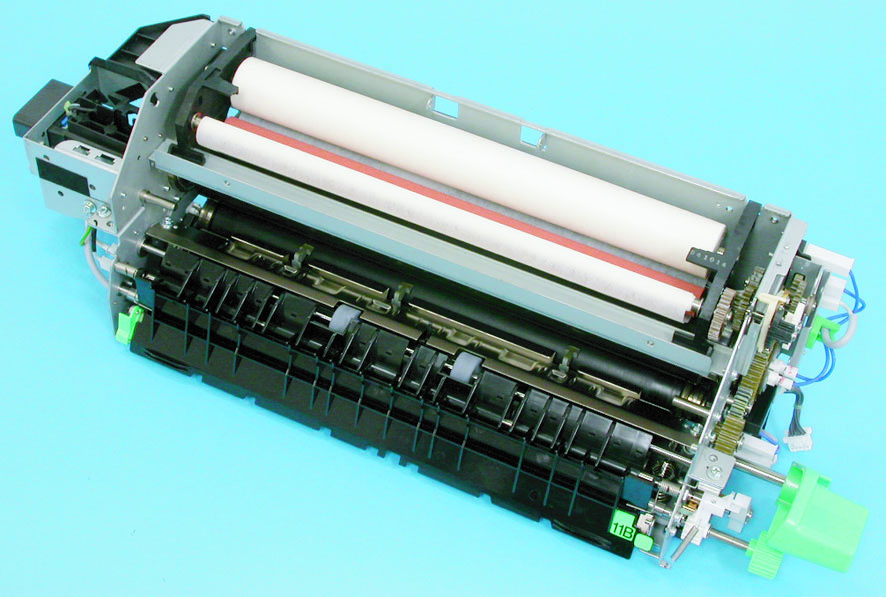

Включение и выключение соленоида веб-ленты (SD2) [1] приводит к вращению в механизме трещотки [2]. Сгенерированное усилие привода передается на вал намотки чистящей ленты [3] через шестерню для намотки чистящей ленты. Чистящая лента содержит силиконовое масло, и ролик прижима [4] позволяет ей контактировать с роликом термоузла /Вверх для очистки поверхности ролика. Подача на оборот чистящей ленты составляет около 0,04–0,05 мм/печать.

Соленоид веб-ленты (SD2) включается и выключается на основе включения датчика выхода термоузла (PS30) при прохождении бумаги через него. Однако для обеспечения фиксированного объема намотки чистящей ленты на печать количество печатей изменяется, что управляется значением счетчика печатей деталями чистящей ленты, которые требуют замены. Ниже показано значение счетчика чистящей ленты и количество операций SD2.

Значение счетчика чистящей ленты Количество операций SD2 от 1 до 350 000 Работает по предписанным табличным значениям.

* Обязательно замените чистящую ленту при количестве 250 000 печатей. Производительность чистящей ленты не гарантируется до 350 000 печатей.

Схема из сервис-мануала
Схема из сервис-мануала

21. СЕКЦИЯ ТЕРМОУЗЛА

Нагрев ролика термоузла /Вверх производится лампой нагревателя термоузла /1 (L2) и /2 (L3), а нагрев ролика термоузла /Вниз производится лампой нагревателя /3 (L4).

Температура поверхности ролика термоузла /Вверх обнаруживается термисторами /1 (TH1) [2] и /2 (TH2) [1]. Температура ролика термоузла /Вниз не обнаруживается специально. Для TH1 из этих термисторов применяется датчик типа НЗ с улучшенной скоростью обнаружения.

Плата управления принтером (PRCB) управляет температурой термоузла, поскольку источник постоянного тока /1 (DCPS1) включает или выключает L2 и L3 на основе температуры поверхности ролика термоузла /Вверх, обнаруженной TH1.

В процессе прогрева лампы нагревателя термоузла /1 (L2), /2 (L3) и /3 (L4) включены. Они выключаются, когда температура поверхности ролика термоузла /Вверх достигает заданного значения. Однако L2, L3 и L4 не включаются одновременно, чтобы предотвратить мерцание.

В режиме печати или в режиме ожидания Установленная температура ролика термоузла /Вверх зависит от типа бумаги, ее размера, режима печати и других условий. Управление осуществляется включением и выключением лампы нагревателя термоузла /1 (L2) и /2 (L3) таким образом, чтобы постоянно получалась предписанная температура. Однако L2, L3 и L4 не включаются одновременно, чтобы предотвратить мерцание.

Для режима энергосбережения доступны 2 режима: режим сна и режим пониженной мощности. В режиме сна питание не подается на лампы нагревателя термоузла /1 (L2), /2 (L3) и /3 (L4). В режиме пониженной мощности управление осуществляется включением и выключением L2, L3 и L4 таким образом, чтобы температура поддерживалась на предписанной установленной температуре ниже, чем в режиме ожидания. Однако L2, L3 и L4 не включаются одновременно, чтобы предотвратить мерцание.

Схема из сервис-мануала
Схема из сервис-мануала

21. СЕКЦИЯ ТЕРМОУЗЛА

Когда температура, обнаруженная термостатом /3 (TS3) [1], достигает 180 ± 7°C, линия переменного тока на лампы нагревателя термоузла /1 (L2) и /2 (L3) отключается, чтобы выключить L2 и L3. Когда температура, обнаруженная термостатом /4 (TS4) [2], достигает 110 ± 10°C, линия переменного тока на лампу нагревателя термоузла /3 (L4) отключается, чтобы выключить L4. Термисторы /1 (TH1) [4] и /2 (TH2) [3] обнаруживают температуру ролика термоузла /Вверх в центре и на обоих концах с заданным интервалом. Если обнаружена аномальная температура, питание на L2, L3 и L4 отключается с кодом ошибки на панели управления. Дополнительные сведения об обнаруженной аномалии см. в кодах ошибок.

Схема из сервис-мануала
Схема из сервис-мануала

21. СЕКЦИЯ ТЕРМОУЗЛА

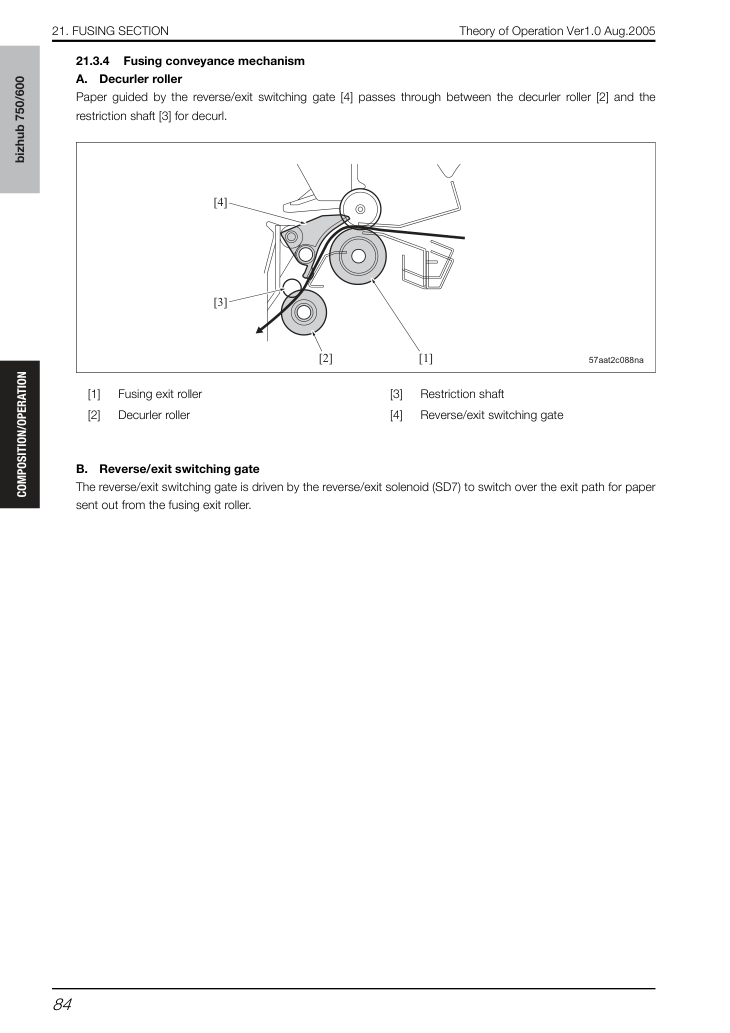

Бумага, направляемая воротами переключения обратного хода/выхода [4], проходит между роликом развертывания [2] и ограничивающим валом [3] для развертывания.

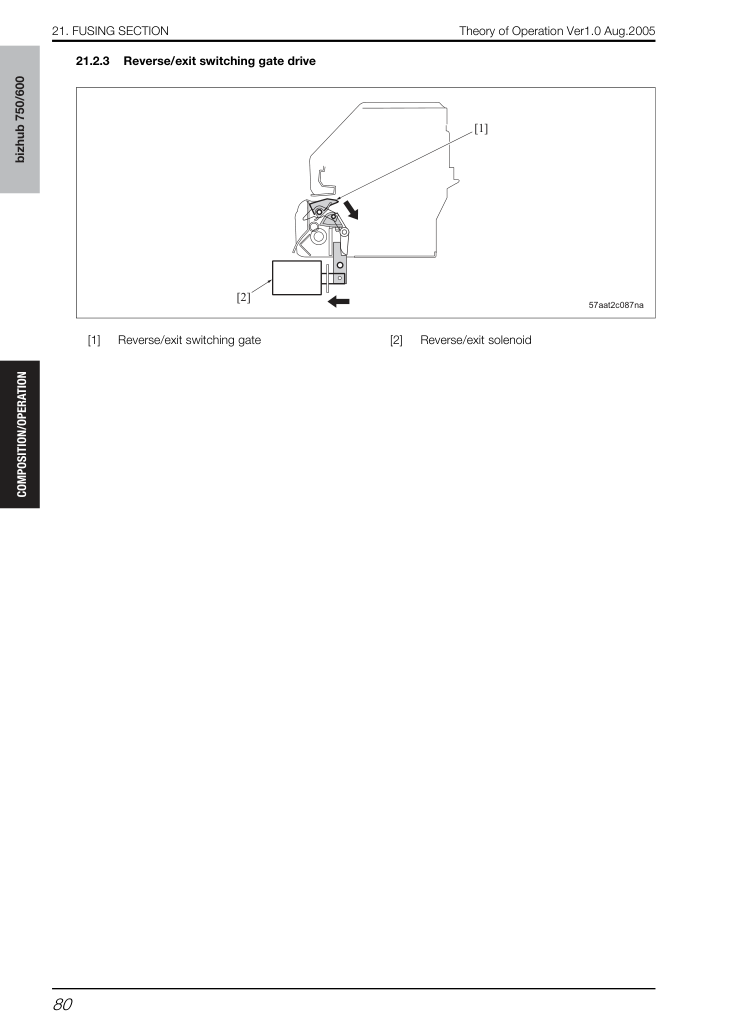

Ворота переключения обратного хода/выхода приводятся в действие соленоидом обратного хода/выхода (SD7) для переключения пути выхода бумаги, выпущенной из ролика выхода термоузла.

Схема из сервис-мануала
Схема из сервис-мануала
