19. СЕКЦИЯ ГОРИЗОНТАЛЬНОЙ ПОДАЧИ
19. СЕКЦИЯ ГОРИЗОНТАЛЬНОЙ ПОДАЧИ

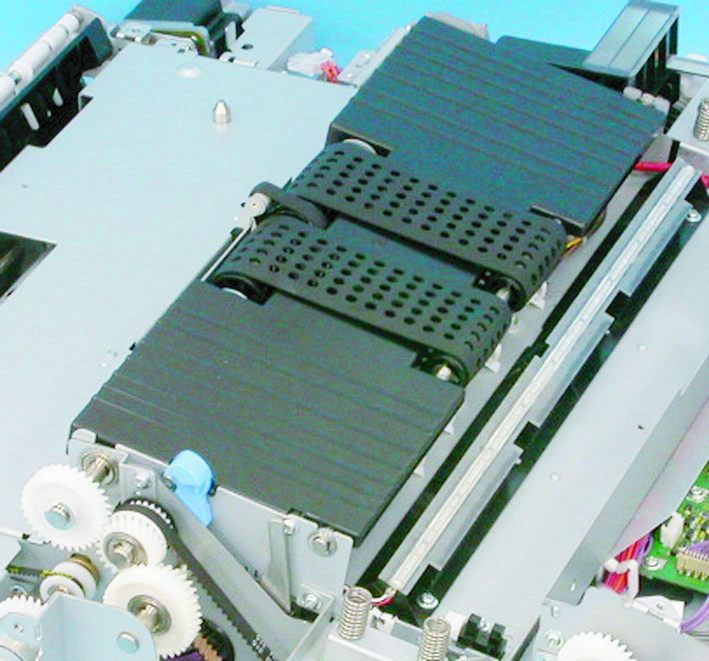

Канал [3], расположенный в центре секции подачи, всасывает бумагу, проходящую через секцию подачи, для ее подачи. Отверстие всасывания [4] расположено в нижней части каждого ремня подачи [2] и всасывание осуществляется вентилятором передачи/разделения всасывания (FM3) [1], подключенным к каналу.
19. СЕКЦИЯ ГОРИЗОНТАЛЬНОЙ ПОДАЧИ

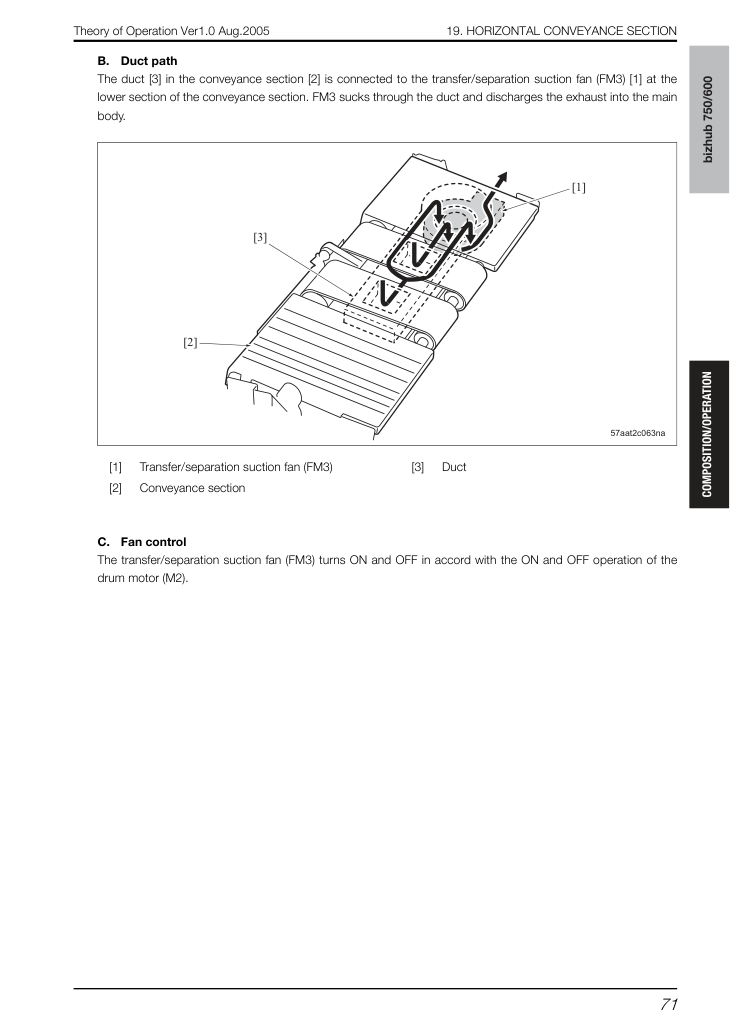

Канал [3] в секции подачи [2] подключен к вентилятору передачи/разделения всасывания (FM3) [1] в нижней части секции подачи. FM3 всасывает через канал и выводит выхлопные газы в основной корпус.
Соленоид переноса/отделения (FM3) включается и выключается синхронно с включением и выключением двигателя барабана (M2).
19. СЕКЦИЯ ГОРИЗОНТАЛЬНОЙ ПОДАЧИ

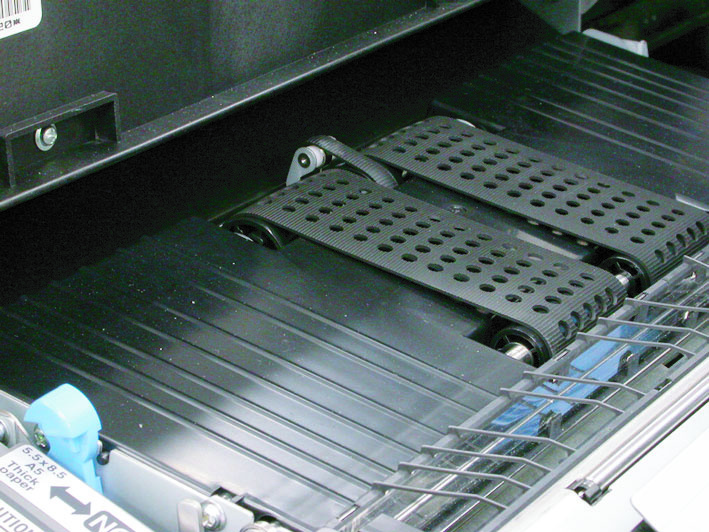

Для поддержки конвейера толстой бумаги предусмотрен ремень поддержки толстой бумаги [11]. Ремень поддержки толстой бумаги обычно [3] установлен на той же высоте, что и конвейерный ремень [2]. При переводе рычага установки [5] в положение режима толстой бумаги [4] вручную край ремня поддержки толстой бумаги поднимается. Таким образом, усилие привода передается на задний край бумаги при конвейировании толстой бумаги.
