18. СЕКЦИЯ РЕГИСТРАЦИИ
18. СЕКЦИЯ РЕГИСТРАЦИИ
18. СЕКЦИЯ РЕГИСТРАЦИИ

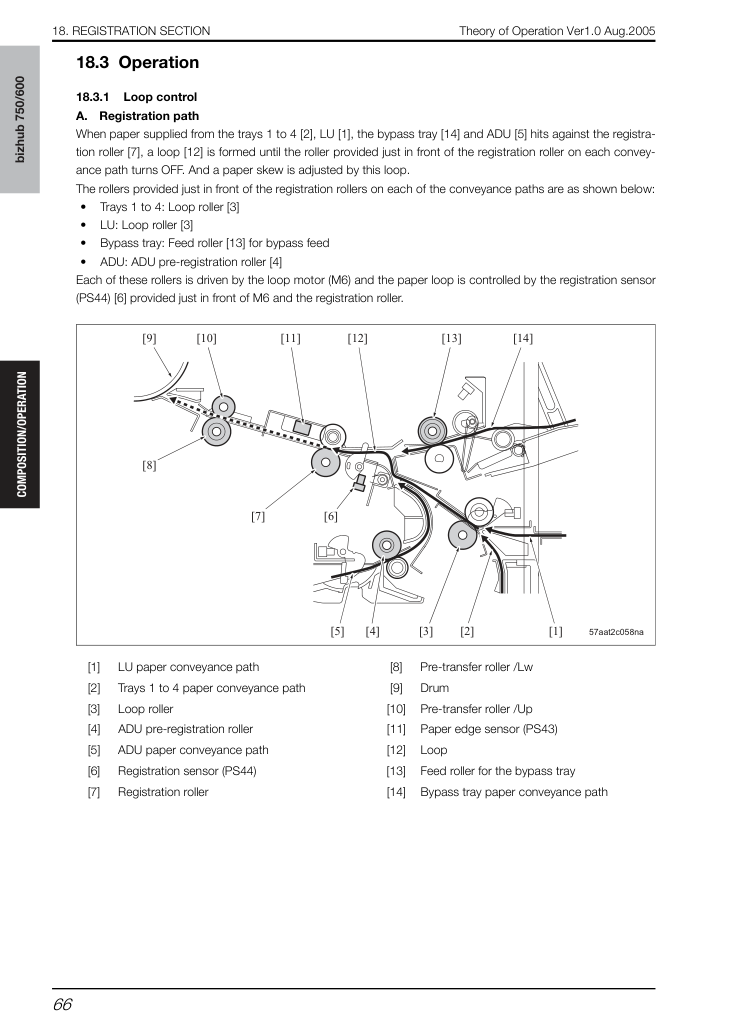

Когда бумага, поступившая из лотков 1-4 [2], LU [1], лотка байпаса [14] и ADU [5], встречает регистровый ролик [7], формируется петля [12] до выключения ролика, расположенного непосредственно перед регистровым роликом на каждом пути подачи. И перекос бумаги корректируется этой петлей.
Ролики, расположенные непосредственно перед регистровыми роликами на каждом из путей подачи, приведены ниже:
Каждый из этих роликов приводится в движение циклическим двигателем (M6) и цикл бумаги контролируется датчиком регистрации (PS44) [6], расположенным непосредственно перед M6 и регистровым роликом.
18. СЕКЦИЯ РЕГИСТРАЦИИ
Через определенное время после отправки сигнала начала печати [1] циклический двигатель (M6) включается для привода [2] циклического ролика и предрегистрового ролика ADU на высокой скорости процесса. Датчик регистрации (PS44) обнаруживает передний край бумаги, поступившей из каждого из роликов, и включается [3]. И через определенное время после этого M6 выключается. При этом бумага подается в течение определенного времени после встречи с регистровым роликом и формируется петля [4] для коррекции перекоса бумаги.
Когда генерируется сигнал готовности барабана [5], муфта регистрации (CL1) включается для передачи усилия привода двигателя регистрации (M5) на регистровый ролик. Одновременно M6 также включается. Однако скорость процесса такая же низкая, как и скорость регистрового ролика, для привода каждого из роликов. Таким образом, регистрация [8] бумаги осуществляется регистровым роликом при получении помощи цикла [6] от каждого из роликов. И в момент отправки сигнала начала печати M5 включается и приводит в движение предпередающие ролики /Up и /Lw постоянно.
Бумага, выходящая из регистрового ролика, подается на барабан этими роликами.
Когда датчик цикла (PS36) или датчик предрегистрации ADU (PS50) обнаруживают задний край бумаги и выключаются [7], M6 изменяет вращение с низкой скорости на высокую скорость для подачи [9] следующей бумаги.
И когда PS44 обнаруживает задний край бумаги и выключается [10], M6 и CL1 также выключаются через определенное время после этого для завершения операции регистрации.
При подаче бумаги из лотка байпаса циклический двигатель (M6) приводит в движение ролик подачи на скорости процесса для лотка байпаса. Операция регистрации аналогична операции «(1) При подаче бумаги из лотков 1-4, LU и ADU». Однако для соответствия подаче специальной бумаги помощь цикла не предусмотрена.
И при режиме открыток и режиме толстой бумаги скорость процесса варьируется для регистрового ролика и предпередающих роликов /Up и /Lw, приводимых в движение двигателем регистрации (M5).
- При подаче бумаги из лотков 1-4, LU и ADU
- При подаче бумаги из лотка байпаса
18. СЕКЦИЯ РЕГИСТРАЦИИ
Для обнаружения смещения центрирования бумаги после регистрации датчик переднего края бумаги (PS43) и датчик центрирования (PS66) расположены на выходе регистрового ролика. PS43 обнаруживает информацию о положении в направлении подсчета и PS66 обнаруживает ее в направлении основного сканирования. Информация о положении, полученная этими датчиками, обрабатывается в секции обработки изображений и корректируется перед записью так, чтобы данные изображения соответствовали положению.
