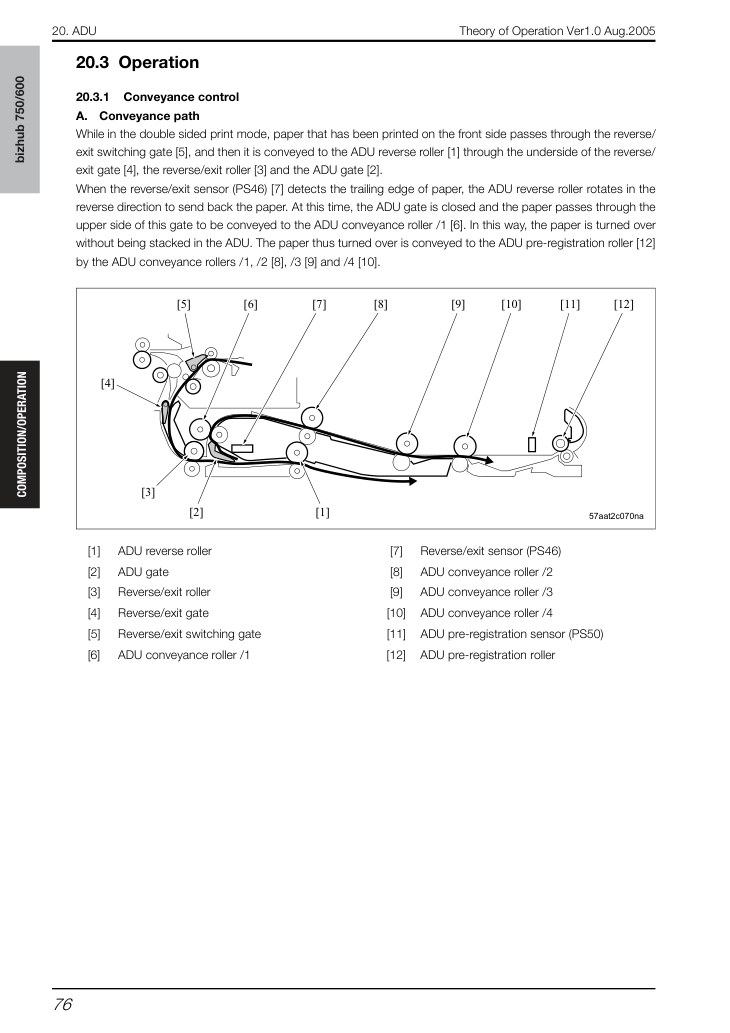

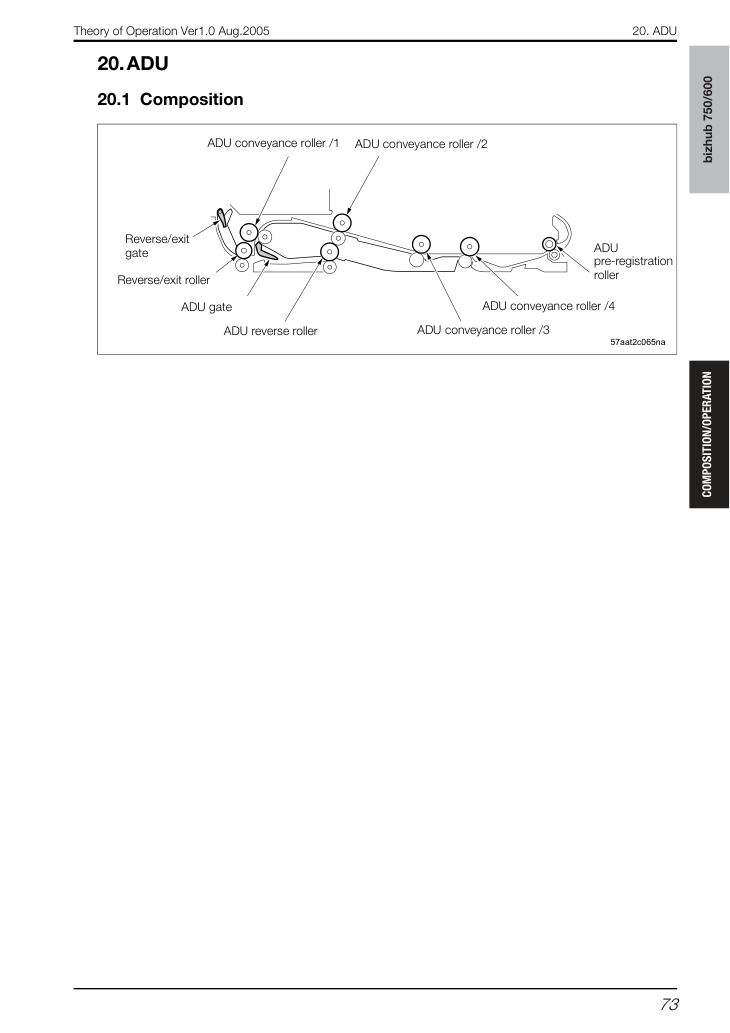

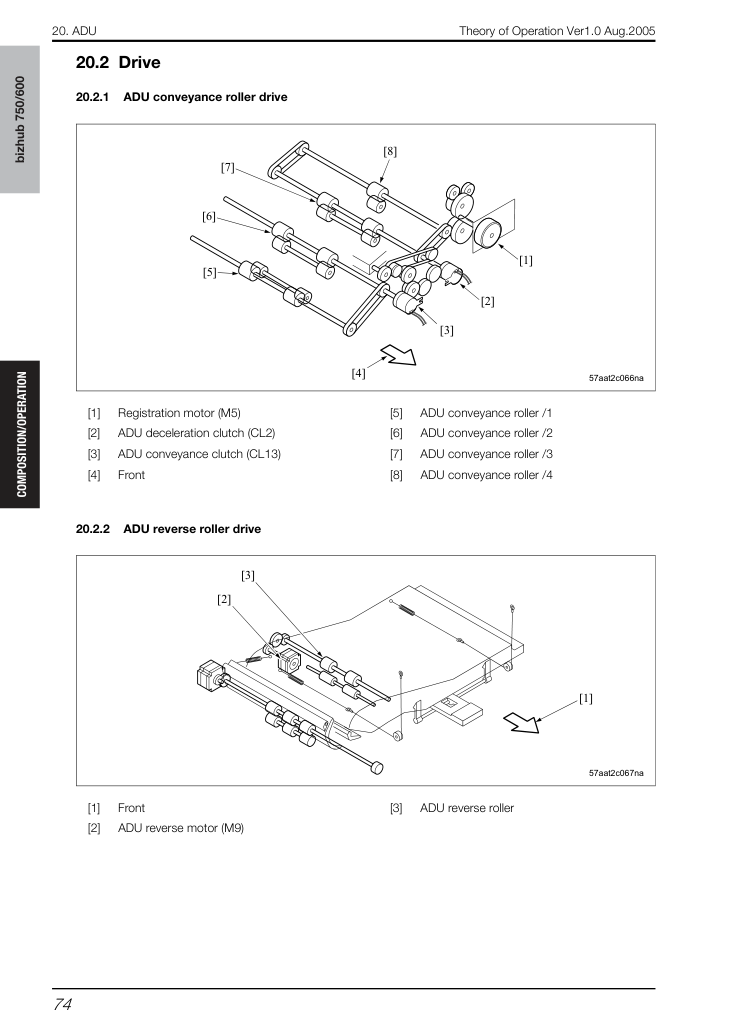

В режиме двусторонней печати бумага, напечатанная на передней стороне, проходит через ворота переключения обратного хода/выхода [5], а затем конвейируется на ролик обратного хода ADU [1] через нижнюю сторону ворот переключения обратного хода/выхода [4], ролик обратного хода/выхода [3] и ворота ADU [2].
Когда датчик обратного хода/выхода (PS46) [7] обнаруживает задний край бумаги, ролик обратного хода ADU вращается в обратном направлении для возврата бумаги. В это время ворота ADU закрываются, и бумага проходит через верхнюю сторону этих ворот на конвейер ADU / ролик 1 [6]. Таким образом, бумага переворачивается без складирования в ADU. Перевернутая бумага конвейируется на предварительный регистровый ролик ADU [12] конвейерными роликами ADU /1, /2 [8], /3 [9] и /4 [10].
В режиме двусторонней печати, когда датчик предварительной регистрации ADU (PS50) обнаруживает передний край бумаги и включается [2], муфта замедления ADU (CL2) выключается через заданное время после этого для отключения усилия привода регистрового двигателя (M5), передаваемого на предварительный регистровый ролик ADU 13 и 14.

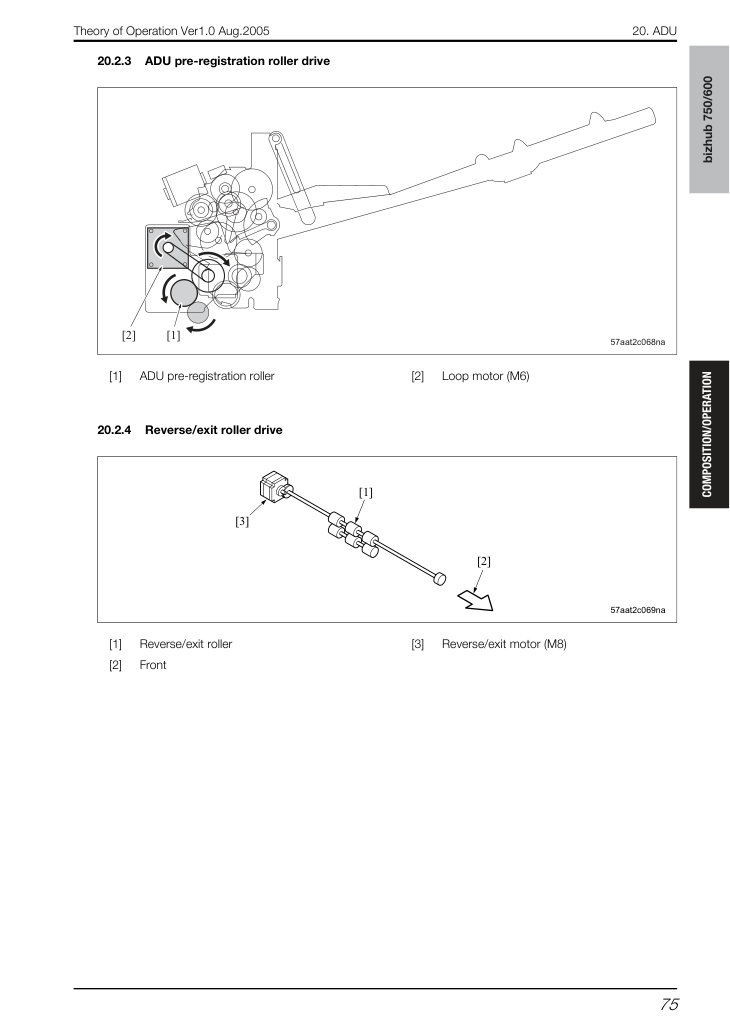

В это время двигатель петли (M6), приводящий в действие предварительный регистровый ролик ADU, выключается. Таким образом, бумага ударяется об предварительный регистровый ролик ADU, образуя петлю. Перекос бумаги корректируется этой петлей.
