6. Общая конфигурация

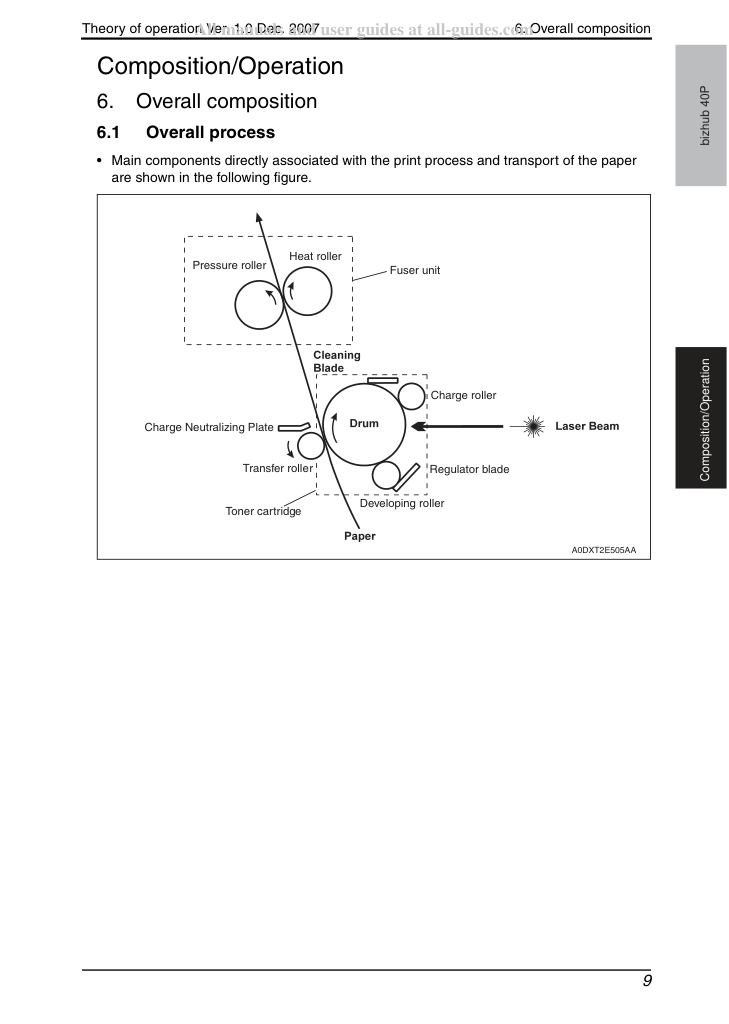

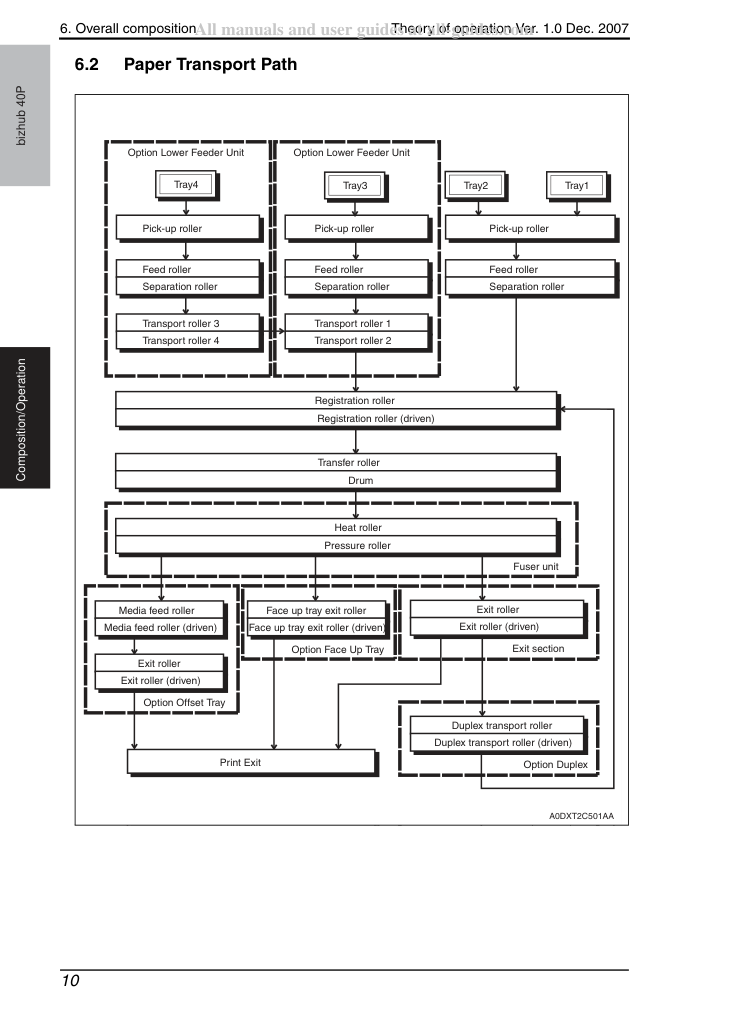

• На следующей схеме показаны основные компоненты, непосредственно связанные с процессом печати и транспортировкой бумаги.
6. Общая конфигурация
6. Общая конфигурация

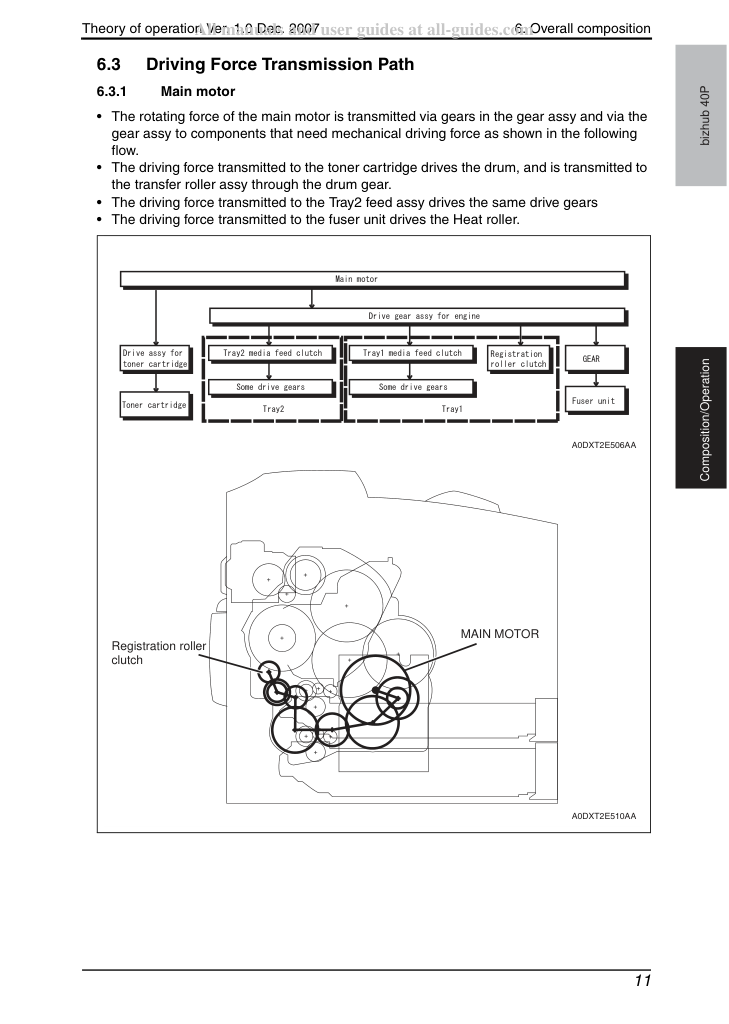

• Вращающее усилие главного двигателя передается через шестерни в узле редуктора и через узел редуктора компонентам, требующим механического привода, как показано на следующей схеме.
• Вращающее усилие, передаваемое на картридж тонера, приводит в движение барабан и передается на узел валика переноса через шестерню барабана.
• Вращающее усилие, передаваемое на узел подачи Tray2, приводит в движение те же ведущие шестерни • Вращающее усилие, передаваемое на термоузел, приводит в движение валик нагрева.
6. Общая конфигурация
• Вращающее усилие двигателя выхода передается через различные шестерни компонентам, требующим механического привода, как показано на следующей схеме.
