7. Секция записи (PH секция)
7. Секция записи (PH секция)
• Блок PH сканирует поверхность печатного барабана лазерным лучом. Блок PH состоит из трех следующих компонентов: узел LD (лазерного диода), узел двигателя Polygon и плата SOS.
• Узел LD создает лазерный луч. Этот луч включается и выключается в соответствии с сигналом данных печати.
• Узел двигателя Polygon состоит из зеркала Polygon (12 граней) и двигателя Polygon.
Зеркало Polygon установлено на валу двигателя Polygon.
• Двигатель Polygon вращает зеркало Polygon на заданной скорости. Вращающееся зеркало Polygon отражает луч на поверхность печатного барабана через линзы и зеркала, сканируя луч от одного конца барабана к другому. Один проход осуществляется одной гранью зеркала.
• Двигатель Polygon приводится в движение трехфазным полноволновым линейным приводом. Ток через обмотку каждой фазы переключается матрицей усилителя Холла. Используется сигнал от клеммы определения фазы двигателя.
• Когда лазерный луч попадает на датчик SOS платы SOS, луч преобразуется в электрический сигнал (сигнал SOS), и определяется начальное положение, с которого начинается сканирование на каждой строке.
7. Секция записи (PH секция)

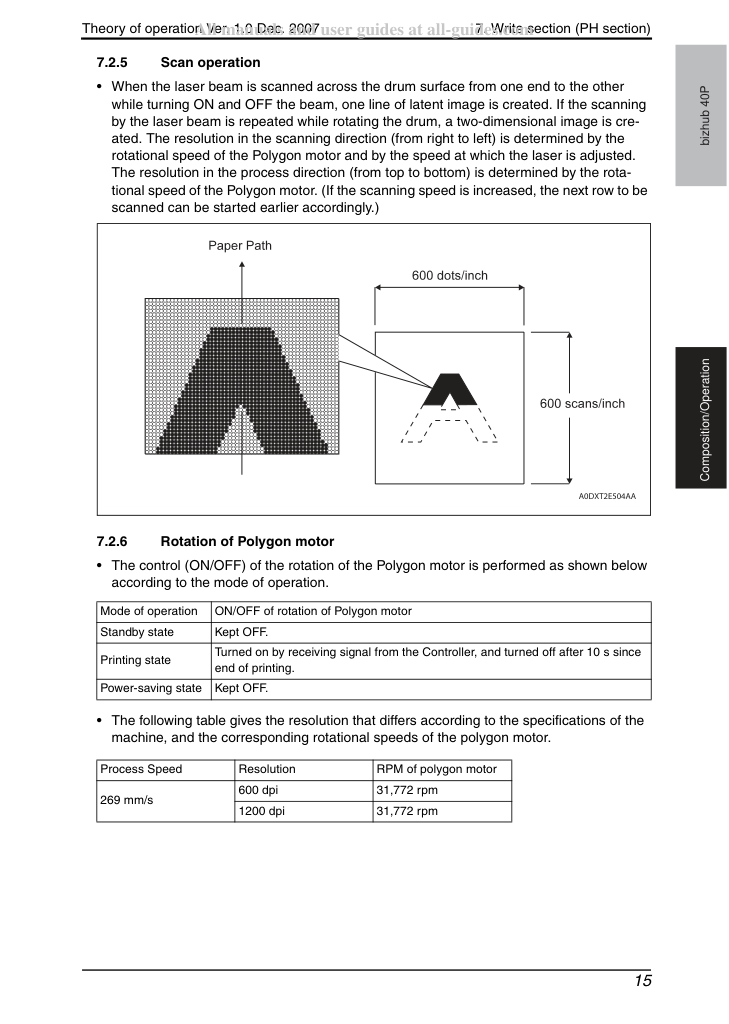

• Когда лазерный луч сканирует поверхность печатного барабана от одного конца к другому с включением и выключением луча, создается одна строка скрытого изображения. Если сканирование лазерным лучом повторяется при вращении барабана, создается двумерное изображение. Разрешение в направлении сканирования (справа налево) определяется скоростью вращения двигателя Polygon и скоростью регулировки лазера.
Вращение двигателя Polygon • Управление (включение/выключение) вращением двигателя Polygon осуществляется следующим образом в соответствии с режимом работы.
• В следующей таблице указано разрешение, которое отличается в зависимости от характеристик машины, и соответствующие скорости вращения двигателя Polygon.
Режим работы Включение/выключение вращения двигателя Polygon Режим ожидания Остается выключен.
Включается при получении сигнала от контроллера и выключается через 10 с после завершения печати.
7. Секция записи (PH секция)
Прогрев блока PH • Полигональный двигатель (Polygon motor) вращается одновременно с прогревом блока PH. Сигнал SOS отбирается с интервалом 100 мс. Если полученное значение три раза подряд меньше эталонного значения готовности (Ready reference value), прогрев блока PH завершается (Полигональный двигатель вращается с постоянной скоростью).
