8. Узел картриджа тонера
8. Узел картриджа тонера
8. Узел картриджа тонера

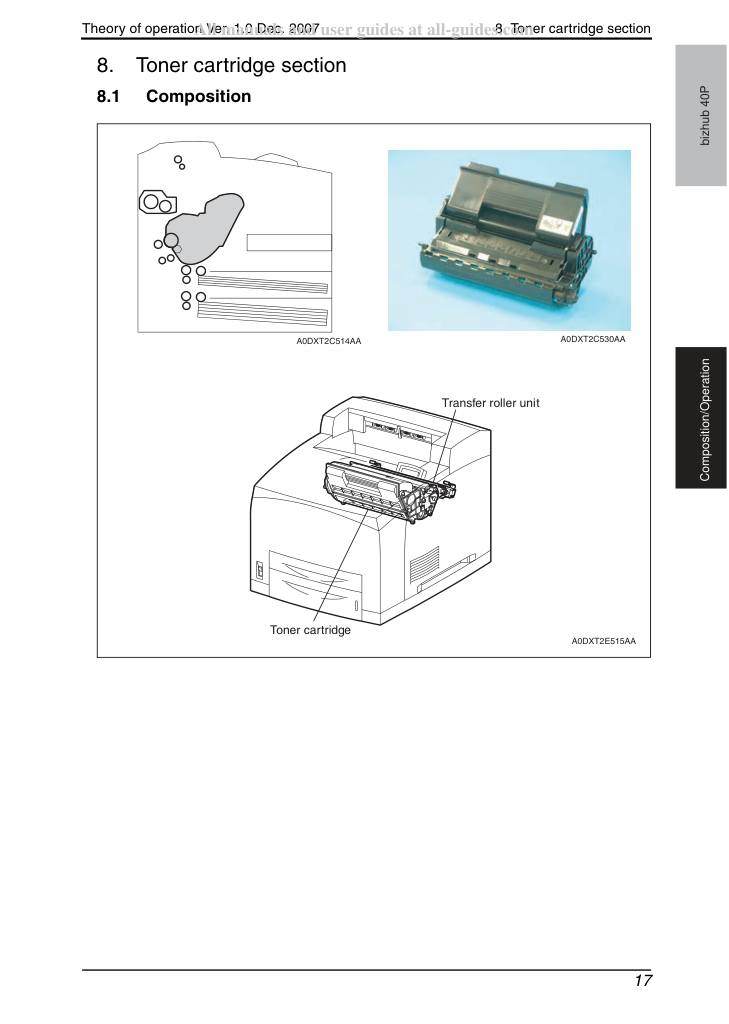

• Картридж тонера также известен как CRU (Customer Replaceable Unit) и состоит из следующих пяти компонентов.
• Это алюминиевый цилиндр, покрытый фотопроводящим материалом. Благодаря этому слою фотопроводящего покрытия на поверхности в темноте сохраняются электрические заряды, а при воздействии света происходит электрическая проводимость.
• Это равномерно распределяет электрические заряды по поверхности барабана и стирает оставшийся от предыдущего цикла образец с пониженным зарядом.
• Это удерживает тонер тонким слоем на поверхности этого ролика и служит для транспортировки тонера в зазор между печатным барабаном и ролико разработки. Тонер подается на ролик разработки агитатором в отделении тонера.
• Это распределяет тонер тонким слоем по ролику разработки и трибоэлектрически применяет отрицательные заряды к тонеру.
• Это соскабливает оставшийся после этапа переноса тонер с поверхности барабана.

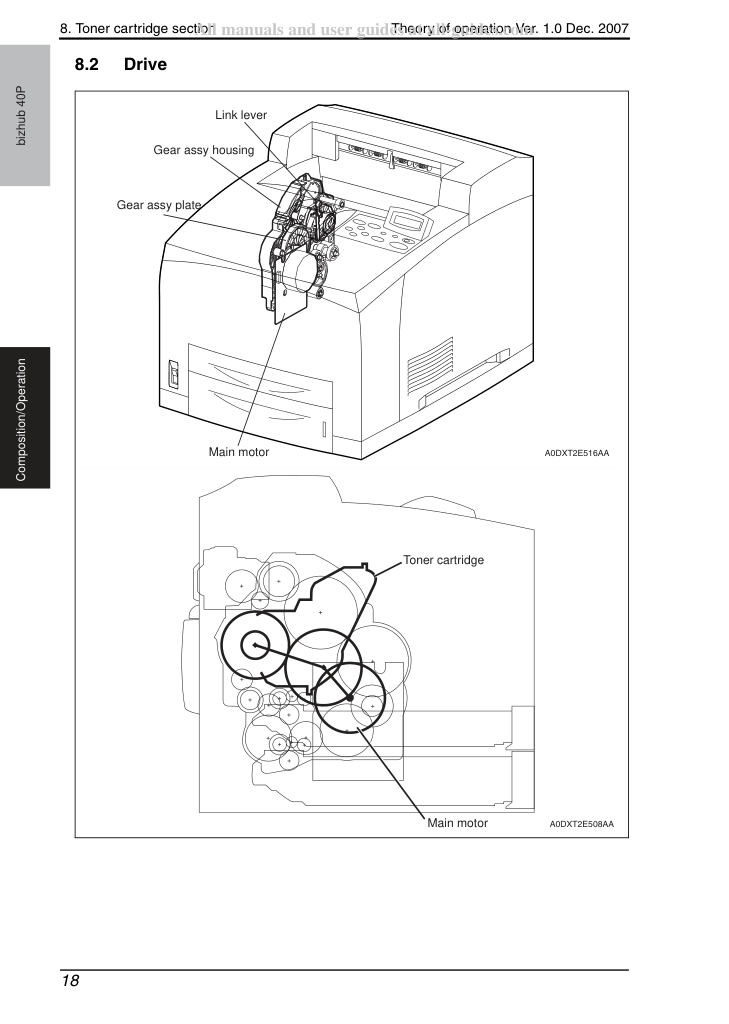

• Ролик переноса узла валика переноса находится в контакте с барабаном картриджа тонера и приводится в движение шестерней печатного барабана (Drum Gear). Когда бумага движется между валиком переноса и печатным барабаном, валик переноса применяет положительные заряды к задней поверхности бумаги. Изображение с отрицательным зарядом тонера притягивается положительными зарядами на задней поверхности бумаги. Таким образом, изображение переносится с поверхности барабана на поверхность бумаги.

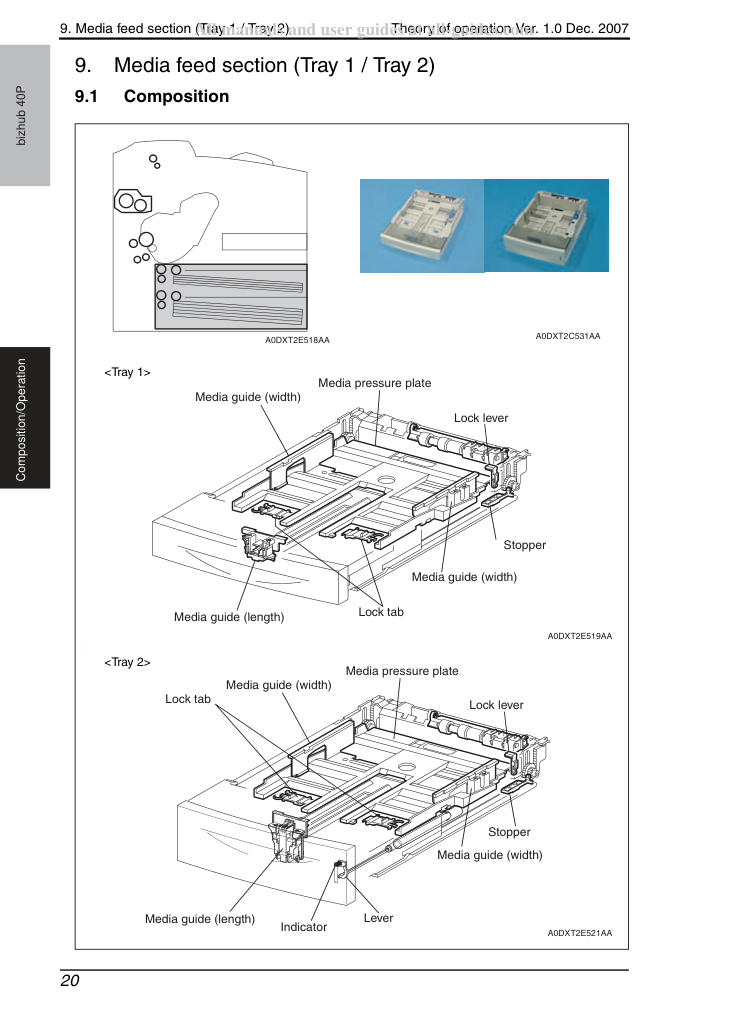

9. Узел подачи бумаги (Лоток 1 / Лоток 2)
9. Узел подачи бумаги (Лоток 1 / Лоток 2)
9. Узел подачи бумаги (Лоток 1 / Лоток 2)

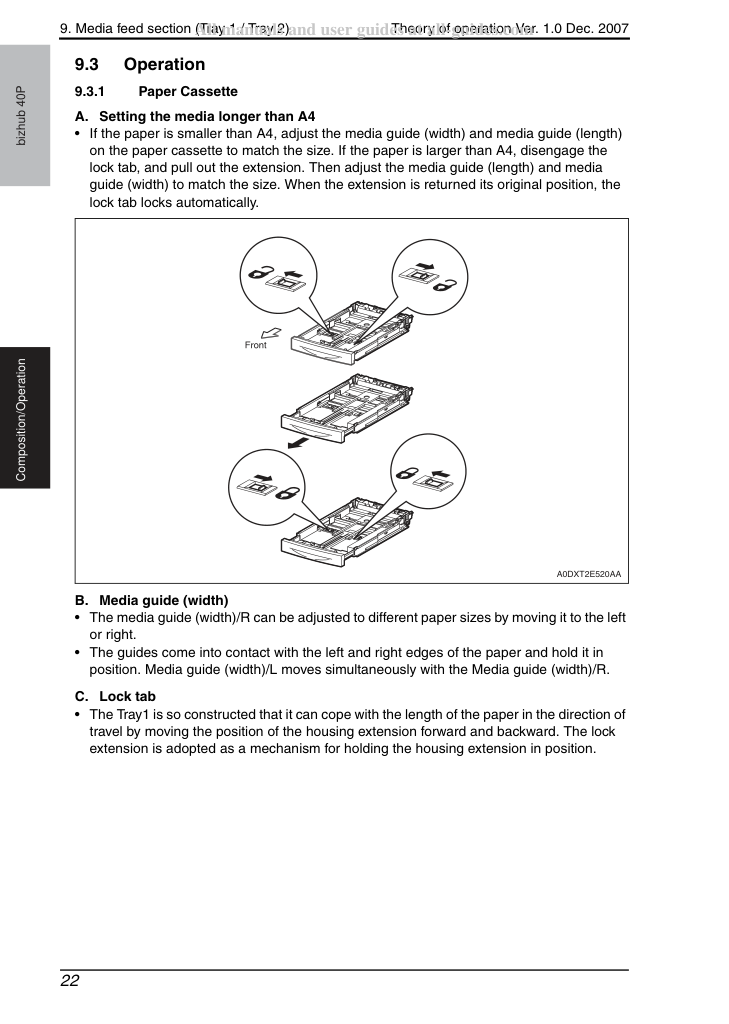

A. Настройка бумаги больше формата A4 • Если бумага меньше A4, отрегулируйте направляющую бумаги (ширина) и направляющую бумаги (длина) на кассете бумаги в соответствии с размером. Если бумага больше A4, отсоедините фиксирующую язычок и вытащите удлинитель. Затем отрегулируйте направляющую бумаги (длина) и направляющую бумаги (ширина) в соответствии с размером. Когда удлинитель возвращается в исходное положение, фиксирующий язычок автоматически блокируется.
• Направляющая бумаги (ширина)/R может быть отрегулирована для различных размеров бумаги путем перемещения влево или вправо.
• Направляющие входят в контакт с левым и правым краями бумаги и удерживают ее на месте. Направляющая бумаги (ширина)/L перемещается одновременно с направляющей бумаги (ширина)/R.
• Лоток 1 сконструирован таким образом, чтобы справляться с длиной бумаги в направлении движения путем перемещения положения удлинителя корпуса вперед и назад. Фиксирующий удлинитель применяется как механизм для удержания удлинителя корпуса в положении.
9. Узел подачи бумаги (Лоток 1 / Лоток 2)
• Это может быть отрегулировано для различных размеров бумаги путем регулировки вперед или назад. Это входит в контакт с задним концом бумаги и удерживает ее в положении в переднем и заднем направлениях.
• Размер бумаги, на который установлена кассета, передается на переключатель размера 1/2/3 через те же приводные шестерни направляющей бумаги (длина). Три блока переключателя размера включаются или отключаются соответственно в зависимости от передаваемого размера бумаги. Размер бумаги определяется путем передачи информации ВКЛ/ВЫКЛ на переключатель размера в левом лотке. Типы бумаги, которые могут быть автоматически обнаружены, следующие:
Рычаг блокировки и стопор • Они находятся на задней части кассеты (то есть на пути выхода бумаги). Когда кассета вставляется в принтер, выступы на податчике (Feeder) запускают механизм, который нажимает на рычаг блокировки (Lock lever), сдвигает замок стойки и затем одновременно разблокирует те же приводные шестерни стопора.
• Сила, которая толкает вверх прижимную пластину бумаги, подается через пружину путем разблокировки рычага блокировки и стопора. Когда прижимная пластина бумаги толкается вверх, поставляемая бумага и указанный узел шестерни соприкасаются друг с другом.
• Рычаг установлен только на лотке 2. Количество оставшейся бумаги в кассете указывается рычагом. По мере уменьшения количества бумаги прижимная пластина бумаги поднимается, а рычаг опускается в направляющей рычага.
• Поскольку лотки 1 и 2 функционально эквивалентны с точки зрения переключателя размера, актуатора датчика пустоты бумаги и датчика пустоты бумаги, здесь описаны только компоненты одного лотка.
• Поскольку актуатор датчика почти пустого и датчик почти пустого не установлены в лотке 1, описание этих компонентов применяется только к лотку 2.

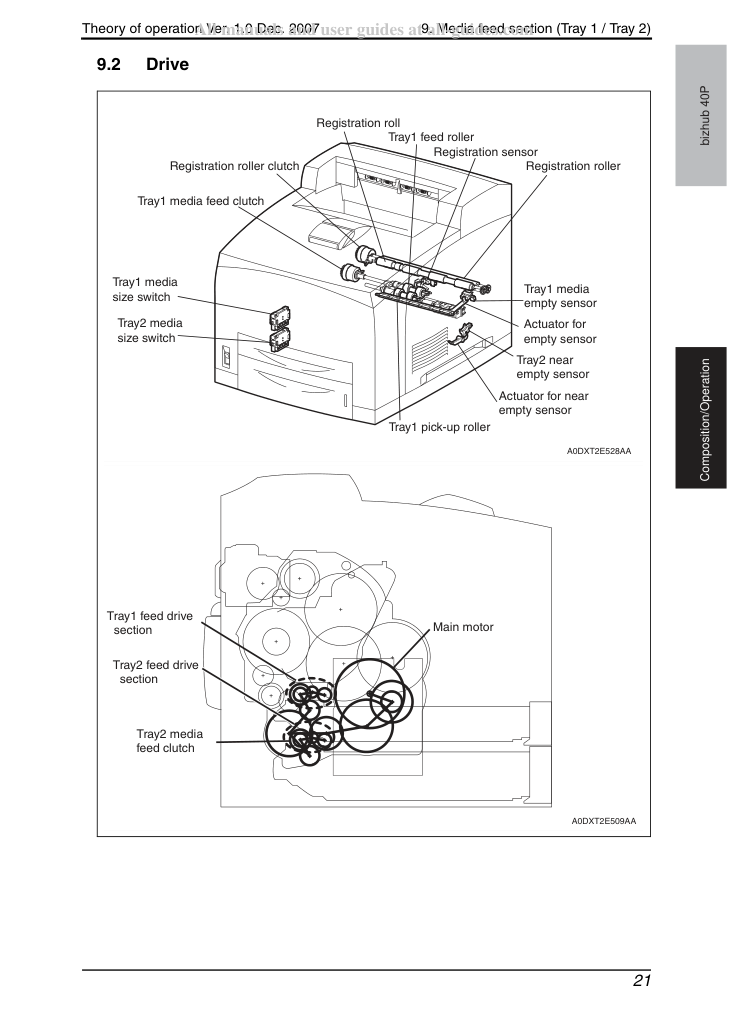

• Это механизм для подачи бумаги из картриджа бумаги в принтер. Приводящая сила от главного двигателя (main motor) передается через муфту подачи бумаги (media feed clutch) на ролик подачи и ролик захвата, которые являются компонентами узла секции привода подачи. Таким образом, бумага транспортируется.
• Когда шестерня захватывает несколько листов бумаги и бумага заканчивается, положение шестерни соответственно опускается. Опущенная шестерня нажимает вниз на рычаг блокировки прижимной пластины бумаги, освобождая его. Прижимная пластина бумаги толкается вверх пружиной, и таким образом бумага поднимается. Поднятая бумага затем поднимает опорную шестерню. Опорная шестерня расцепляется с рычагом блокировки прижимной пластины бумаги. Прижимная пластина бумаги перестает двигаться вверх.
9. Узел подачи бумаги (Лоток 1 / Лоток 2)
bizhub 40P Composition/Operation B. Переключатель размера • На каждом картридже бумаги установлен переключатель для установки размера подаваемой бумаги. Сигнал, указывающий установленный размер, передается как напряжение на PRCB.
C. Актуатор датчика пустоты • Если бумага заканчивается в картридже бумаги, актуатор датчика пустоты опускается и флажок актуатора датчика пустоты, который экранировал часть обнаружения датчика пустоты, отходит от части обнаружения. Таким образом, свет передается.
• Наличие или отсутствие бумаги в картридже бумаги определяется положением актуатора датчика пустоты. Это преобразуется в электрический сигнал. Если часть обнаружения экранирована (то есть есть бумага), сигнал TRAY1 MEDIA SNR ON или PS3 ON отключается.
• Бумага, транспортируемая из картриджа бумаги, толкает вверх актуатор b. Флажок актуатора a оптически открывает часть обнаружения датчика регистрации. Таким образом, проход бумаги обнаруживается.
• Эта электромагнитная муфта включает и отключает приводящую силу на ролик регистрации и ролик регистрации (ведомый), чтобы поместить бумагу в положение.
G. Актуатор датчика почти пустого • Когда бумага низка в картридже бумаги, установленном в лотке 2, рычаг актуатора датчика почти пустого толкается вверх прижимной пластиной бумаги. Флажок актуатора датчика почти пустого, который экранировал часть обнаружения датчика почти пустого, отходит от части обнаружения. Таким образом, свет передается.
• Когда бумага низка в картридже бумаги лотка 2, это определяется положением актуатора датчика почти пустого и преобразуется в электрический сигнал. Когда часть обнаружения экранирована (то есть бумага высока), сигнал PS4 ON отключается.
Управление размером бумаги • В следующей таблице приведены состояния (ВКЛ(1) или ВЫКЛ(0)) переключателей в переключателе размера, соответствующие размерам бумаги картриджа бумаги.
