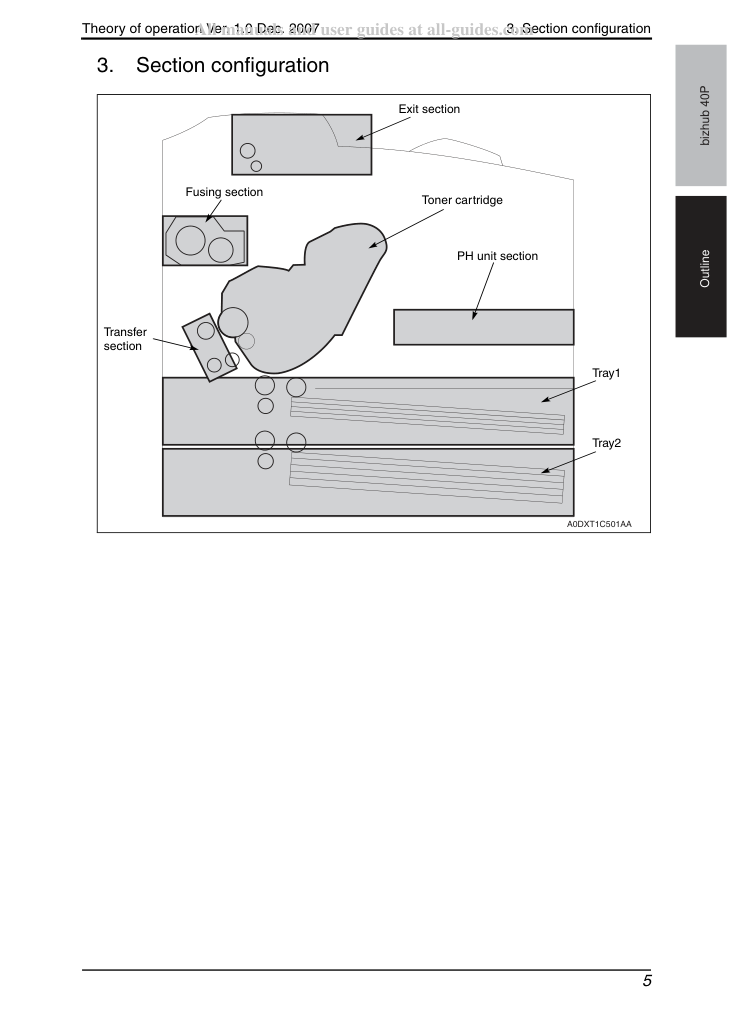

3. Конфигурация секций
4. Тракт подачи бумаги
5. Процесс создания изображения
• Отрицательные заряды равномерно распределяются по поверхности барабана валиком зарядки смещения.
• Сканер лазера сканирует поверхность печатного барабана узким лазерным лучом, модулированным в соответствии с сигналом от PWBA ESS (контроллер), для создания невидимого электростатического скрытого изображения на поверхности барабана.
• Во время проявления частицы тонера притягиваются к электростатическому скрытому изображению на поверхности барабана. Таким образом создается видимое тонерное изображение.
• Тонерное изображение переносится с поверхности барабана на бумагу.
• Электрические заряды на бумаге частично нейтрализуются. В результате бумага отделяется от поверхности барабана.
• Тонерное изображение постоянно закрепляется на бумаге теплом и прижимом.
• Оставшийся тонер удаляется с поверхности барабана.
