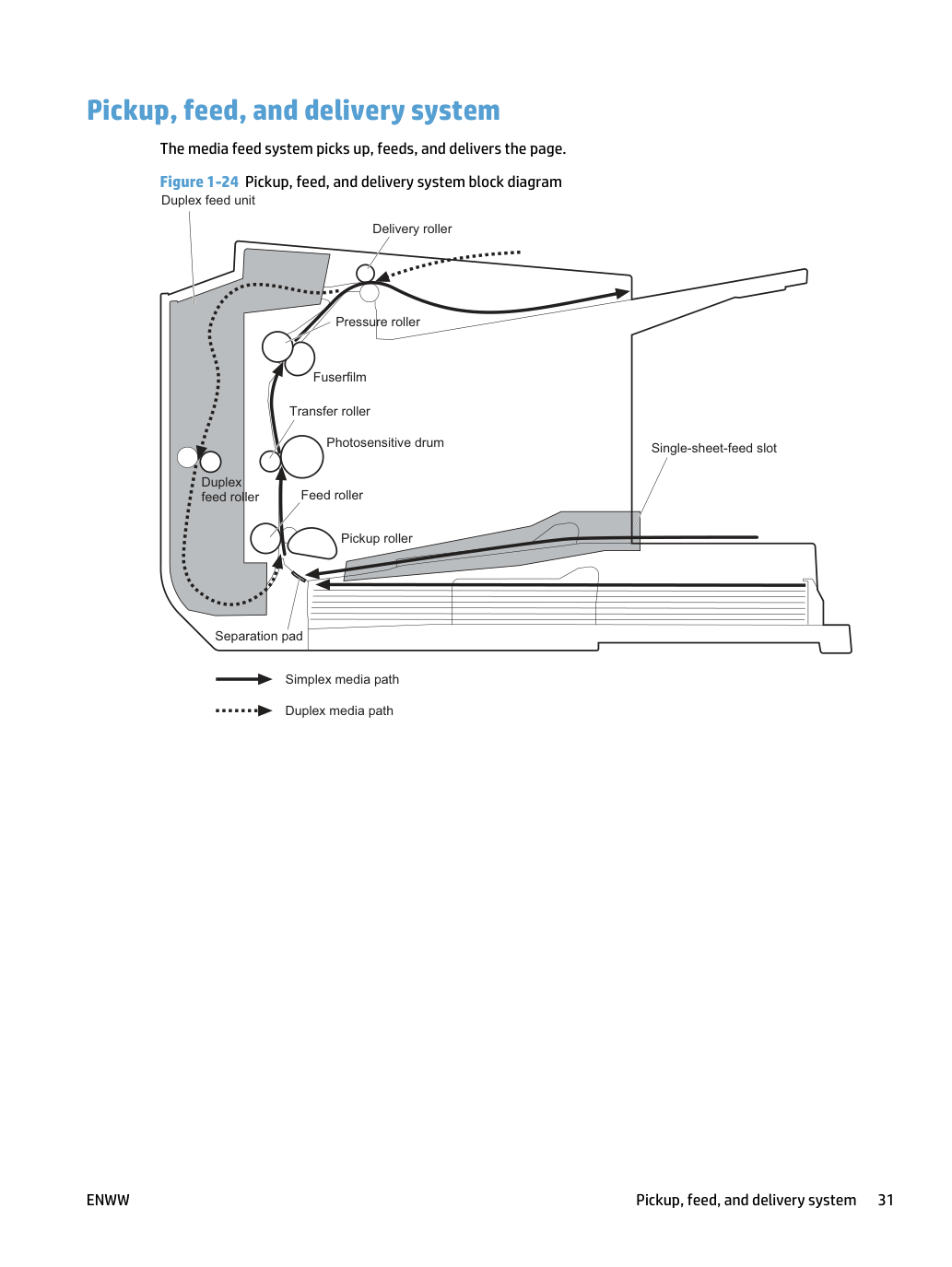

Узел подачи, продвижения и доставки бумаги Система подачи носителя осуществляет захват, продвижение и доставку страницы.

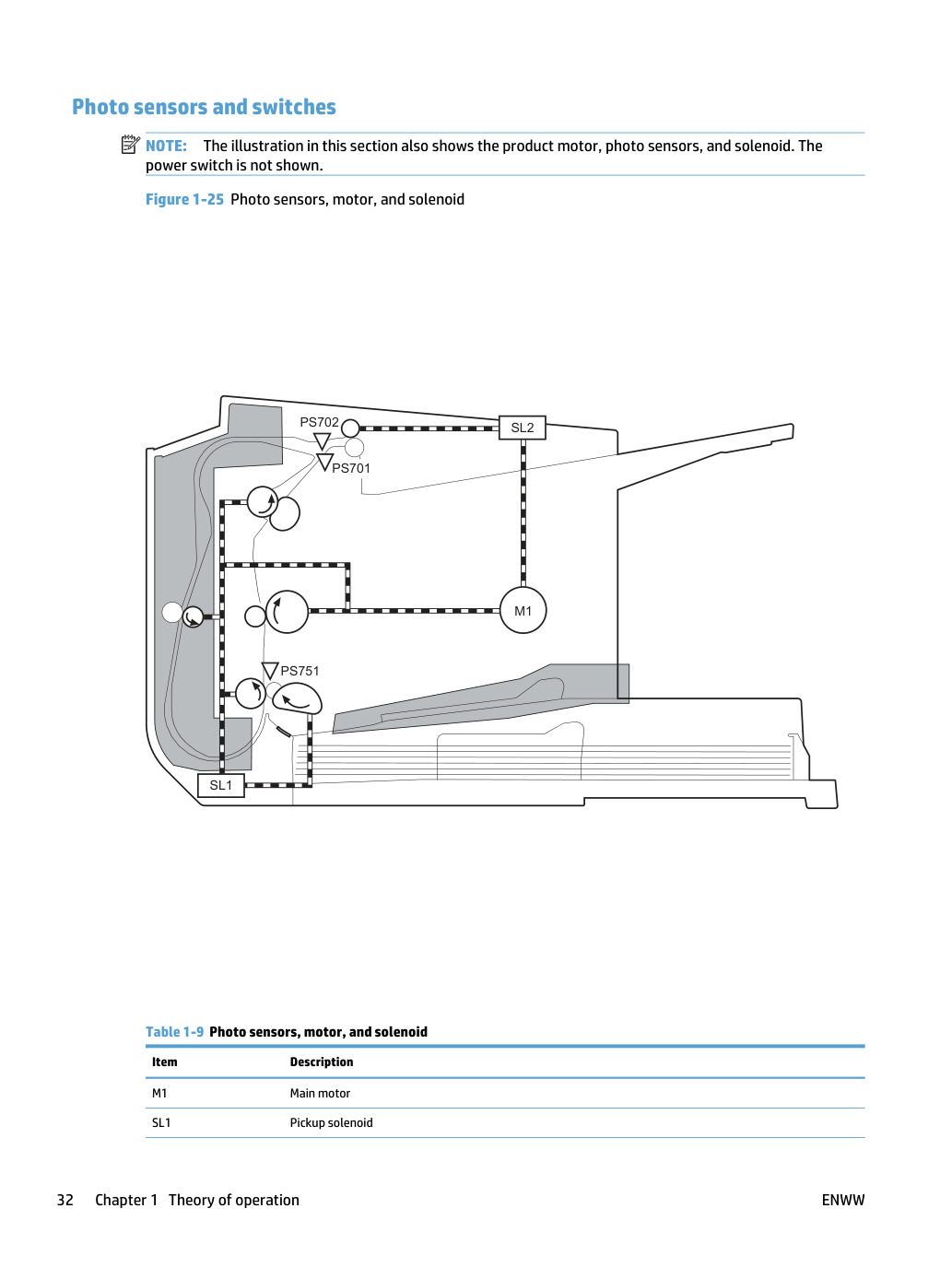

Фотодатчики и переключатели ПРИМЕЧАНИЕ:
Иллюстрация в этом разделе также показывает главный двигатель, фотодатчики и соленоид. Выключатель питания не показан.
Таблица 1-9 Фотодатчики, двигатель и соленоид (продолжение) Наименование Описание SL2 Соленоид двусторонней подачи ПРИМЕЧАНИЕ:
Аппарат использует ролик разделения для предотвращения попадания нескольких листов носителя в аппарат. Ролик разделения бумаги следует направлению вращения ролика захвата, так как не имеет собственного привода.
Нормальная подача: Ролик разделения приводится в движение роликом захвата через лист печатного носителя. То есть ролик разделения вращается в направлении подачи носителя.
Многолистовая подача: Низкое трение между листами ослабляет вращающую силу ролика захвата. Ролик разделения ограничен вращающей силой и не вращается при такой слабой движущей силе ролика захвата. Поскольку ролик разделения не вращается, несколько листов не подаются в аппарат.
На следующей схеме показан механизм предотвращения многолистовой подачи.
Аппарат использует следующие датчики для обнаружения наличия бумаги и проверки замятий. Страница должна пройти каждый датчик в течение указанного времени.
Для поиска следующих компонентов см. раздел «Фотодатчики и переключатели» на странице 32.
Аппарат автоматически выбрасывает бумагу, если датчик TOP обнаружит остаточную бумагу в аппарате при включении питания или закрытии крышки.
Аппарат обнаруживает следующие замятия:
