Система сканирования и захвата изображения Планетарный сканер изображений захватывает электронное изображение документа на стекле. Сканер выполняет это, освещая документ светодиодами (красный, зелёный и синий) и захватывая изображение в датчик изображения для создания электронного формата документа. Планетарный сканер состоит из трёх основных элементов.
Сканер CIS (контактный датчик изображения) захватывает изображение с использованием оптического пути аппарата. Красный, зелёный и синий светодиоды последовательно освещают узкую полосу документа (часто называемую растровой линией), а оптическая система захватывает каждый цвет в одной строке датчиков CCD, охватывающих всю ширину страницы.
Поскольку для каждой строки при одном экспонировании захватывается только один цвет, три цвета электронным образом переосмысляются для создания полноцветного изображения. Для однохроматического сканирования или копирования все три светодиода освещаются для создания белого света для сканирования, чтобы растровая линия могла быть захвачена при одном экспонировании.

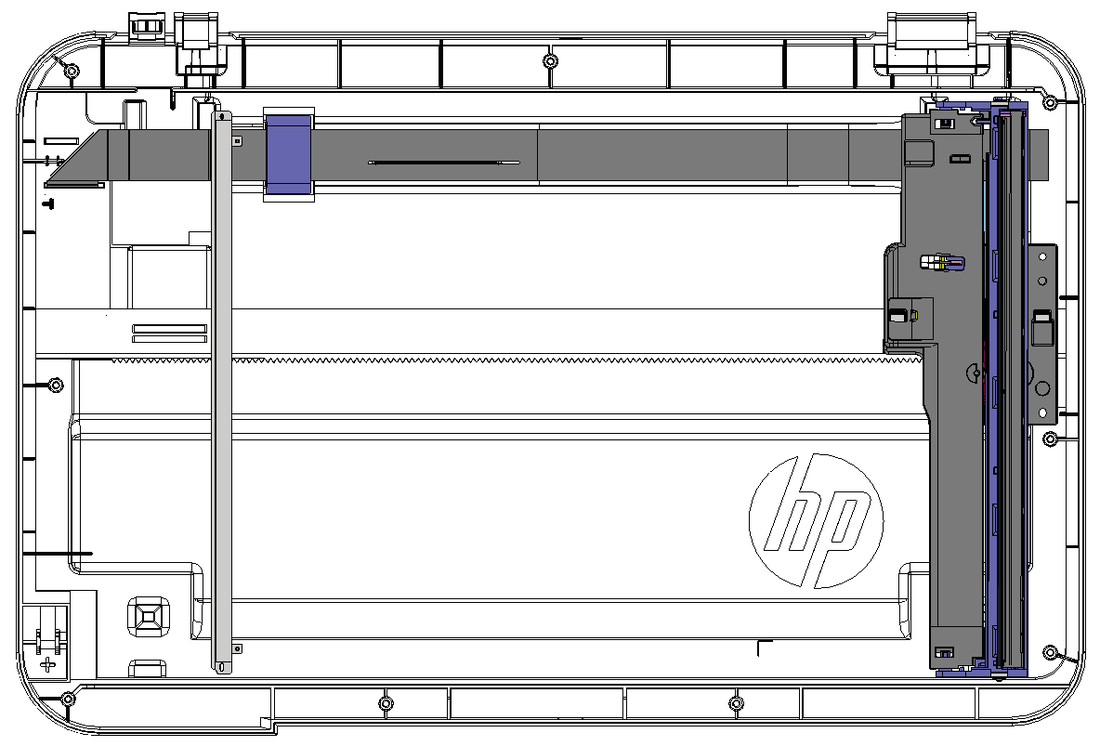

Приводная система перемещает сканер CIS по длине документа для создания изображения. В этом аппарате приводная система состоит из малого двигателя постоянного тока с оптическим кодировщиком, который управляет механизмом рейка и шестерни для перемещения сканера CIS. Скорость приводной системы пропорциональна разрешению сканирования (300 ppi намного быстрее, чем 1200 ppi) и также пропорциональна типу сканирования (цветные сканирования медленнее, чем однохроматические сканирования).
Привод каретки перемещает головку сканирования CIS вдоль длины документа для создания изображения. В этом аппарате малый двигатель постоянного тока с оптическим кодировщиком создаёт это движение. Скорость привода каретки пропорциональна разрешению сканирования (300 ppi намного быстрее, чем 600 ppi) и также пропорциональна типу сканирования (цветные сканирования в три раза медленнее, чем однохроматические сканирования).
Форматтер обрабатывает данные сканера в копию или сканирование на компьютер. Для копий данные изображения отправляются непосредственно в аппарат без передачи на компьютер. В зависимости от выбора пользователем параметров копирования форматтер значительно улучшает данные сканера перед отправкой в аппарат. Данные изображения захватываются при 300 ppi для копий и могут быть выбраны пользователем для сканирования на компьютер. Каждый пиксель представлен 8 битами для каждого из трёх цветов (256 уровней для каждого цвета), всего 24 бита на пиксель (24-битный цвет).
Последовательность событий при включении питания сканера При включении аппарата выполняются следующие тесты:
Тест двигателя. Аппарат перемещает двигатель влево и вправо для проверки работоспособности. Он сообщает об ошибке сканера 12, если в системе кодировщика двигателя не обнаружено движение.
Поиск стены. Каретка сканирования медленно перемещается влево, отслеживая кодировщик на двигателе каретки, чтобы определить, когда каретка нашла боковую стену или упор. Это позволяет аппарату определить начало документа (положение оригинала). Если начало документа не может быть определено, используется положение по умолчанию.
Проверка светодиода. Аппарат перемещает каретку к этикетке белой калибровки под левой стороной планетарного сканера изображений и проверяет, что минимальный и максимальный отклик приемлемы. Он сообщает об ошибке сканера 14, если отклик неприемлем.
первые пиксели документа, чтобы документы пользователя имели точное размещение изображения на сканировании и копиях. Он сообщает об ошибке сканера 6, если не найдены эталонные признаки.
Калибровка. Этот тест, также известный как цветовая калибровка сканера, позволяет аппарату определить чёрное и белое на каждом пикселе в CCD. Калибровка происходит в двух основных процессах: широкая (аналоговая) регулировка всех пикселей для приведения их в целевой диапазон выхода и пиксель-за-пикселем (цифровая) регулировка для точной настройки фактического чёрного и белого отклика. Процесс калибровки происходит под левой стороной планетарного сканера изображений, где находится специальная этикетка белой калибровки.
Калибровка является наиболее важным шагом в создании изображения высокого качества. Проблемы калибровки могут включать неточность цвета, неточность яркости и вертикальные полосы в изображении. Процесс калибровки определяет все повреждённые пиксели и позволяет форматтеру изображения восстановить потерянную информацию из соседних пикселей. Экстремальные случаи этой проблемы могут появиться как большие вертикальные полосы или размытия изображения.
Пользователь не имеет контроля над самим процессом калибровки или над этим процессом замены пикселей.
Последовательность событий копирования или сканирования Для создания точной копии документа сканер должен быть откалиброван для запрашиваемой операции. Если пользователь выбирает сканирование при 600 ppi в цвете, планетарный сканер изображений выполняет калибровку для этого конкретного режима работы. Впоследствии планетарный сканер изображений автоматически переокалибровывается для следующей запрашиваемой операции. Калибровка не происходит для каждого нового запроса копирования.
Нормальная последовательность операций для задания планетарного копирования или сканирования включает следующее:
Движение каретки начинает перемещать головку сканирования CIS вправо.
Захват изображения продолжается для всей страницы или длины, запрашиваемой при операции сканирования.
Каретка возвращается в исходное положение слева.
При включении питания сканер CIS медленно перемещается влево. Кодировщик двигателя отслеживается, чтобы определить, когда сканер нашёл левую боковую стену. Затем сканер перемещается вправо и определяет начало документа (положение оригинала). Если начало документа не может быть определено, используется положение по умолчанию.
Когда инициируется копирование/сканирование, аппарат сначала проверяет, находится ли документ в автоподатчике. Если документ в автоподатчике обнаружен, сканер перемещается влево от чаши сканирования и сканирует изображение по мере прохождения документа через автоподатчик.
Если в автоподатчике документ не обнаружен, сканер захватывает изображение с планшета путём сканирования при перемещении слева направо по стеклу планшета.
