Электрофотографический процесс формирует изображение на бумаге. Ниже приведены основные компоненты, используемые в процессе:
Контроллер DC использует лазер/сканер и HVPS для формирования тонерного изображения на фотопроводящем барабане. Изображение передается на бумагу, а затем запекается на бумаге.
Рисунок 1-14 Блок-схема электрографического процесса (1 из 2) Высоковольтный источник питания Контроллер DC Контроллер двигателя Лазерный сканер Картридж Ролик переноса Контроллер DC вращает главный двигатель для привода следующих компонентов:

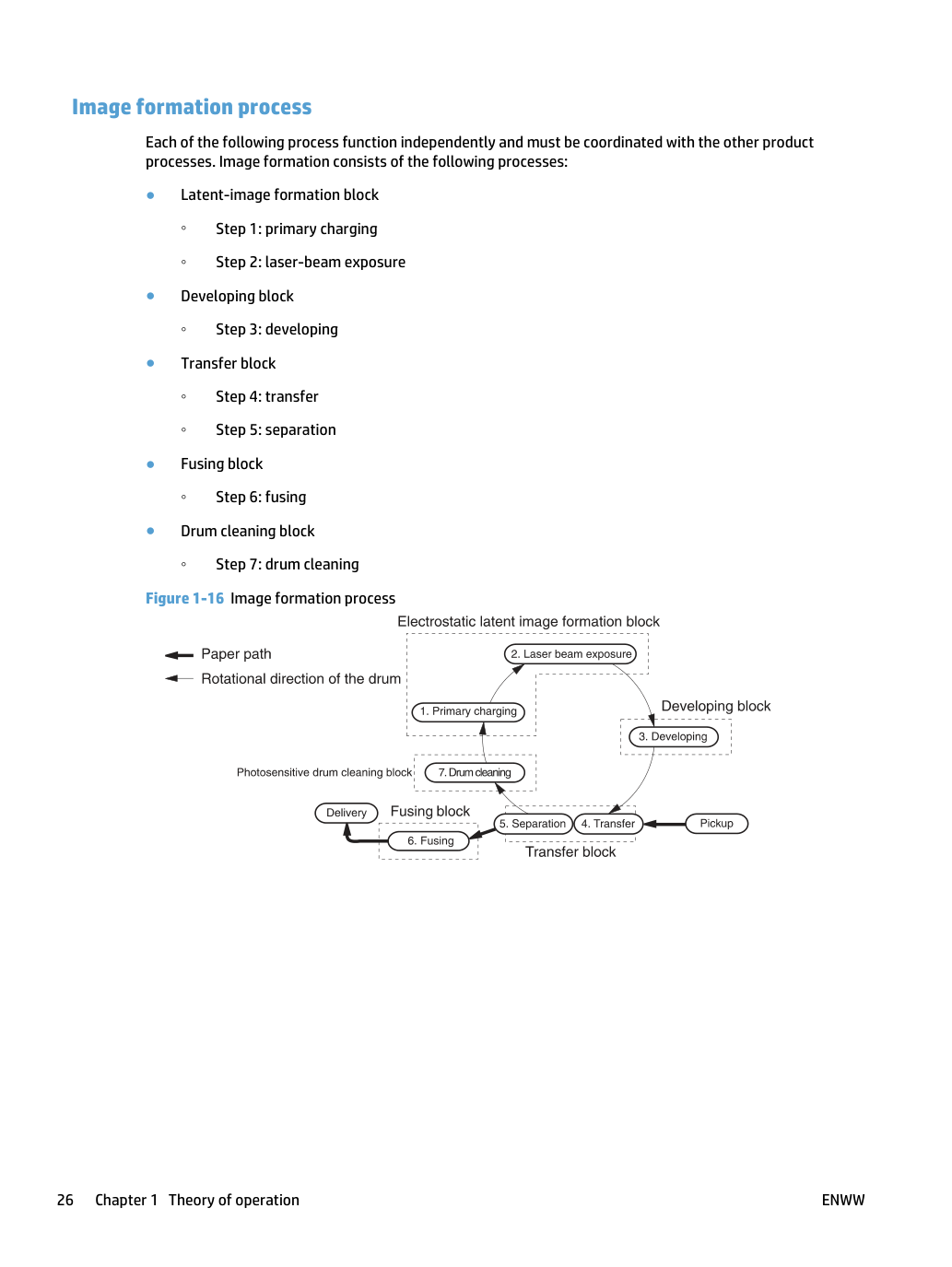

Каждый из следующих процессов функционирует независимо и должен быть согласован с другими процессами устройства. Формирование изображения состоит из следующих процессов:

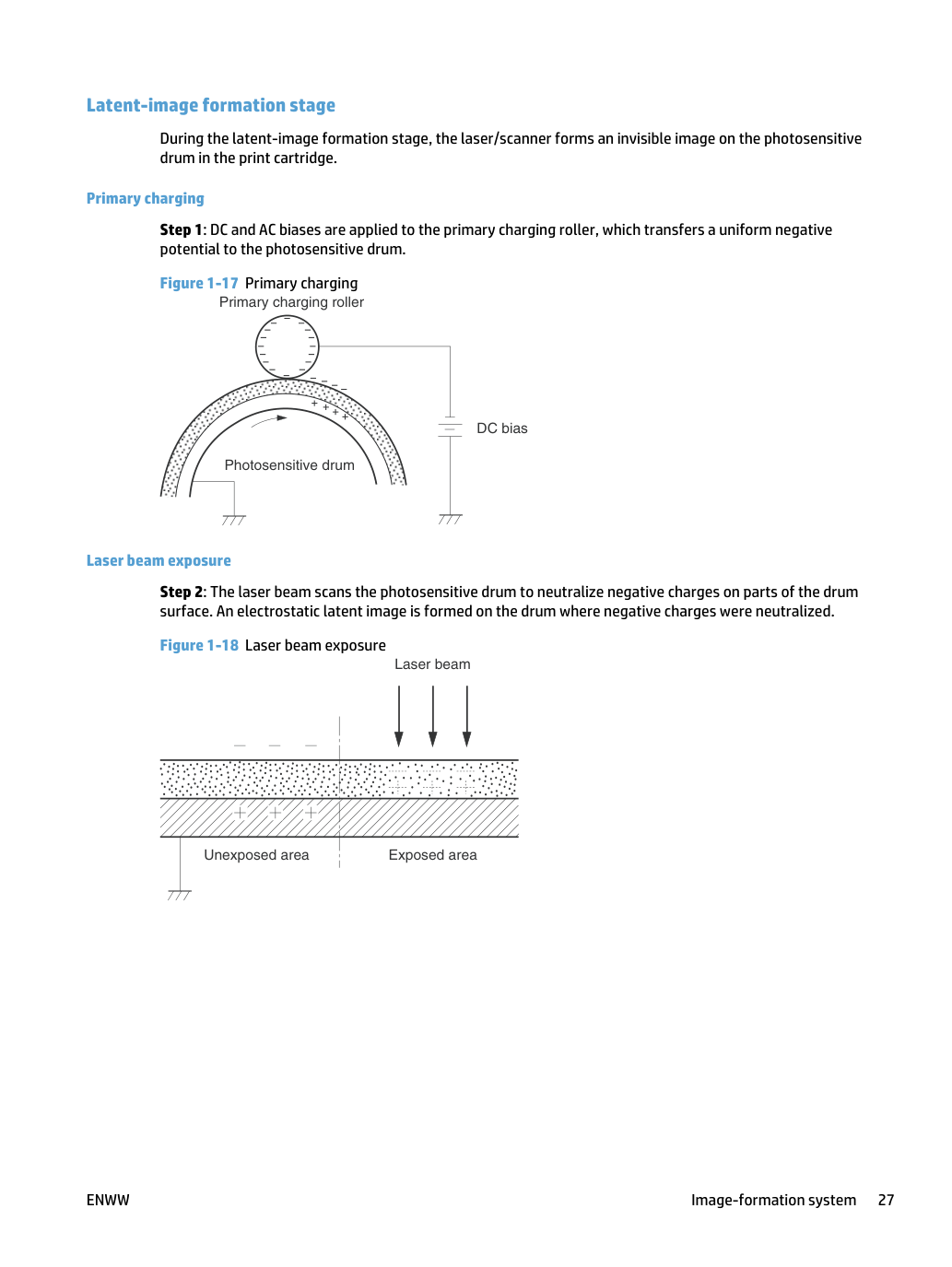

На этапе формирования скрытого изображения лазер/сканер формирует невидимое изображение на фотопроводящем барабане в печатном картридже.
Этап 1: На основной ролик зарядки подаются смещения постоянного и переменного тока, который передает равномерный отрицательный потенциал на фотопроводящий барабан.
Этап 2: Лазерный луч сканирует фотопроводящий барабан для нейтрализации отрицательных зарядов на участках поверхности барабана. На барабане формируется электростатическое скрытое изображение в местах нейтрализации отрицательных зарядов.

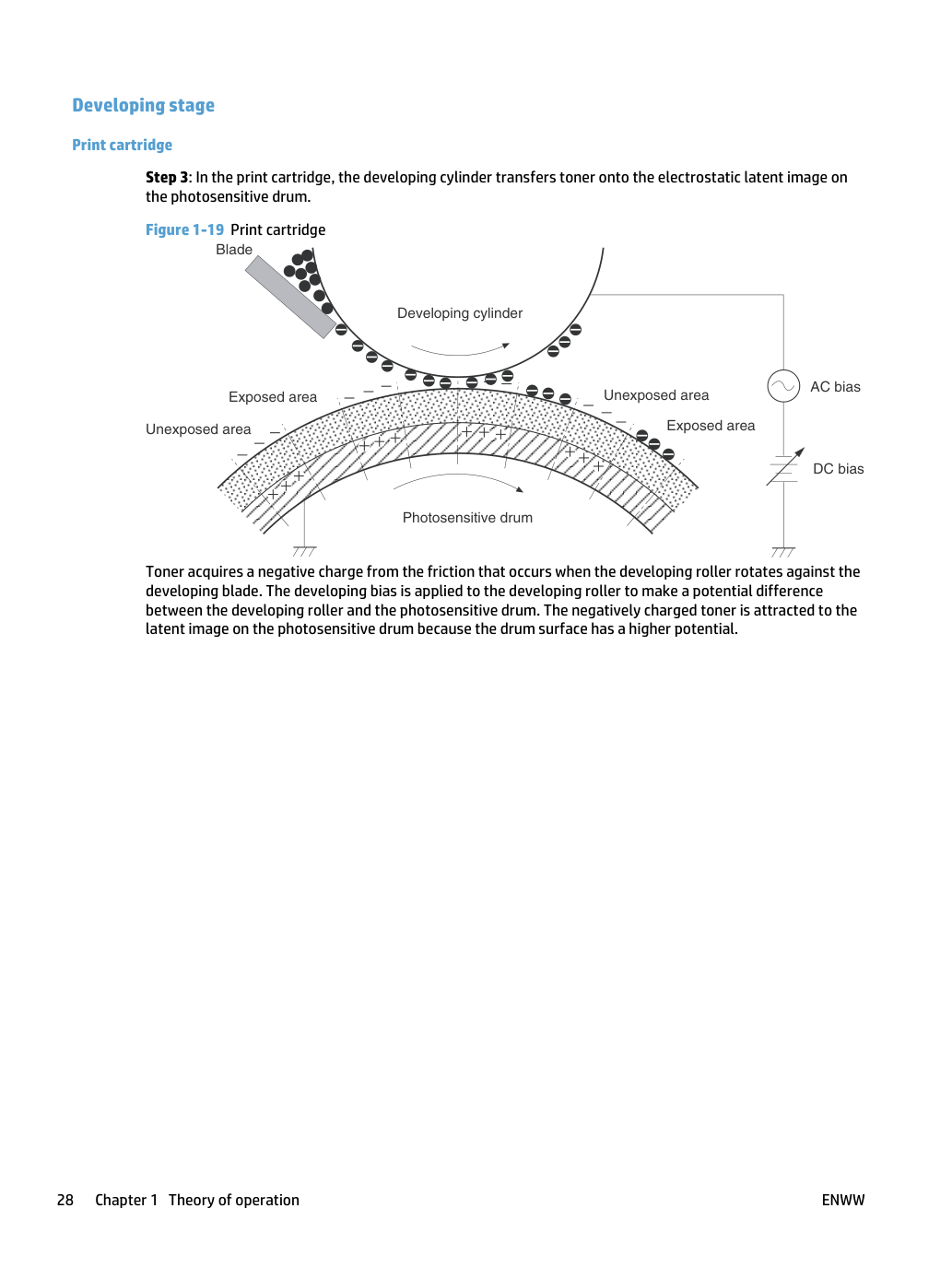

Этап 3: В печатном картридже проявляющий цилиндр передает тонер на электростатическое скрытое изображение на фотопроводящем барабане.
Тонер приобретает отрицательный заряд в результате трения при вращении проявляющего ролика против проявляющего лезвия. Проявляющее смещение подается на проявляющий ролик для создания разности потенциалов между проявляющим роликом и фотопроводящим барабаном. Негативно заряженный тонер притягивается к скрытому изображению на фотопроводящем барабане, так как поверхность барабана имеет более высокий потенциал.

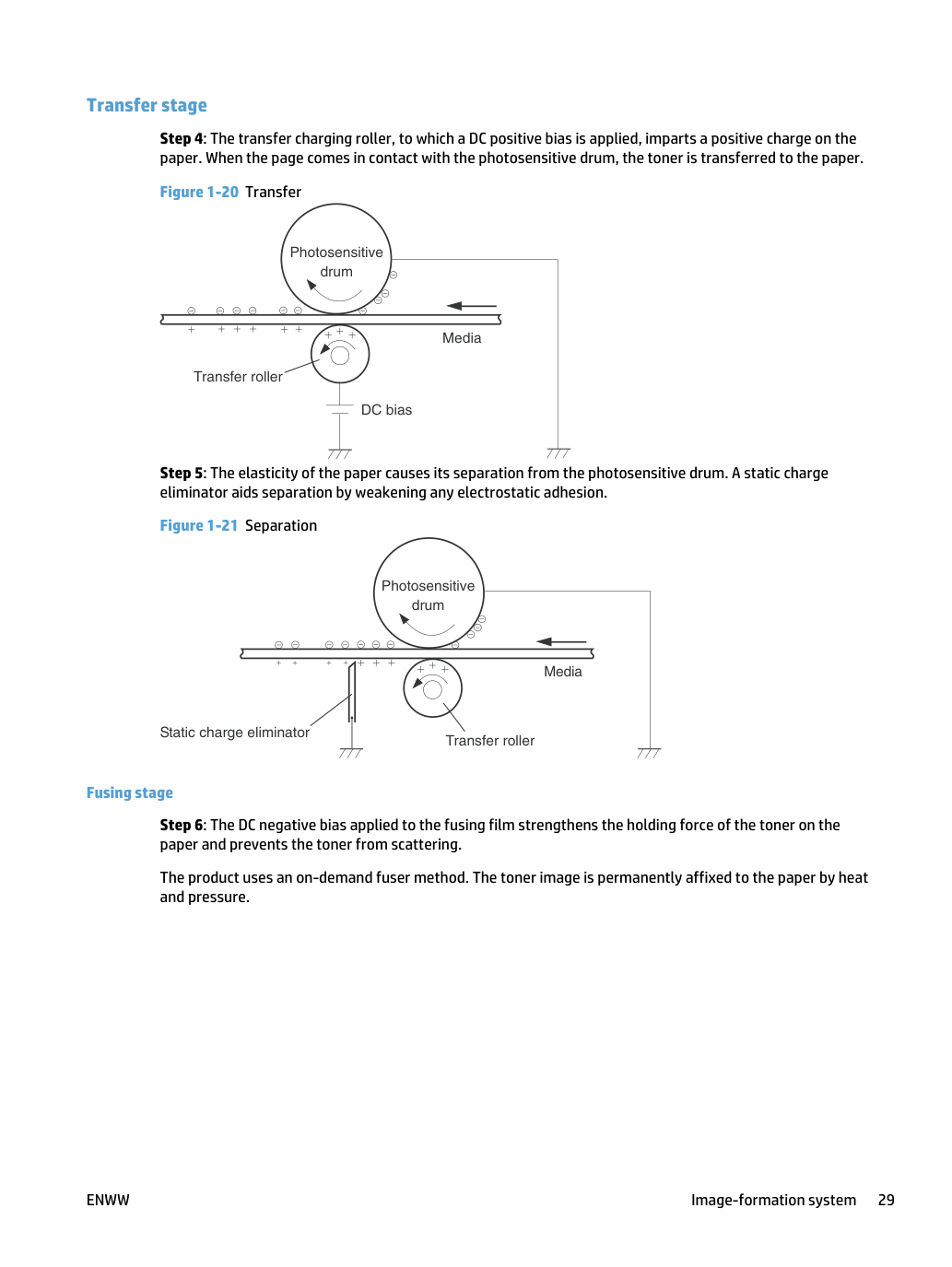

Этап 4: Ролик переноса зарядки, на который подается смещение положительного постоянного тока, придает положительный заряд бумаге. Когда страница соприкасается с фотопроводящим барабаном, тонер передается на бумагу.
барабан Смещение постоянного тока Этап 5: Упругость бумаги вызывает ее отделение от фотопроводящего барабана. Нейтрализатор статического заряда способствует отделению путем ослабления любого электростатического прилипания.
барабан Нейтрализатор статического заряда Этап плавления (запекания) Этап 6: Смещение отрицательного постоянного тока, подаваемое на пленку плавления, усиливает удерживающую силу тонера на бумаге и предотвращает рассеивание тонера.

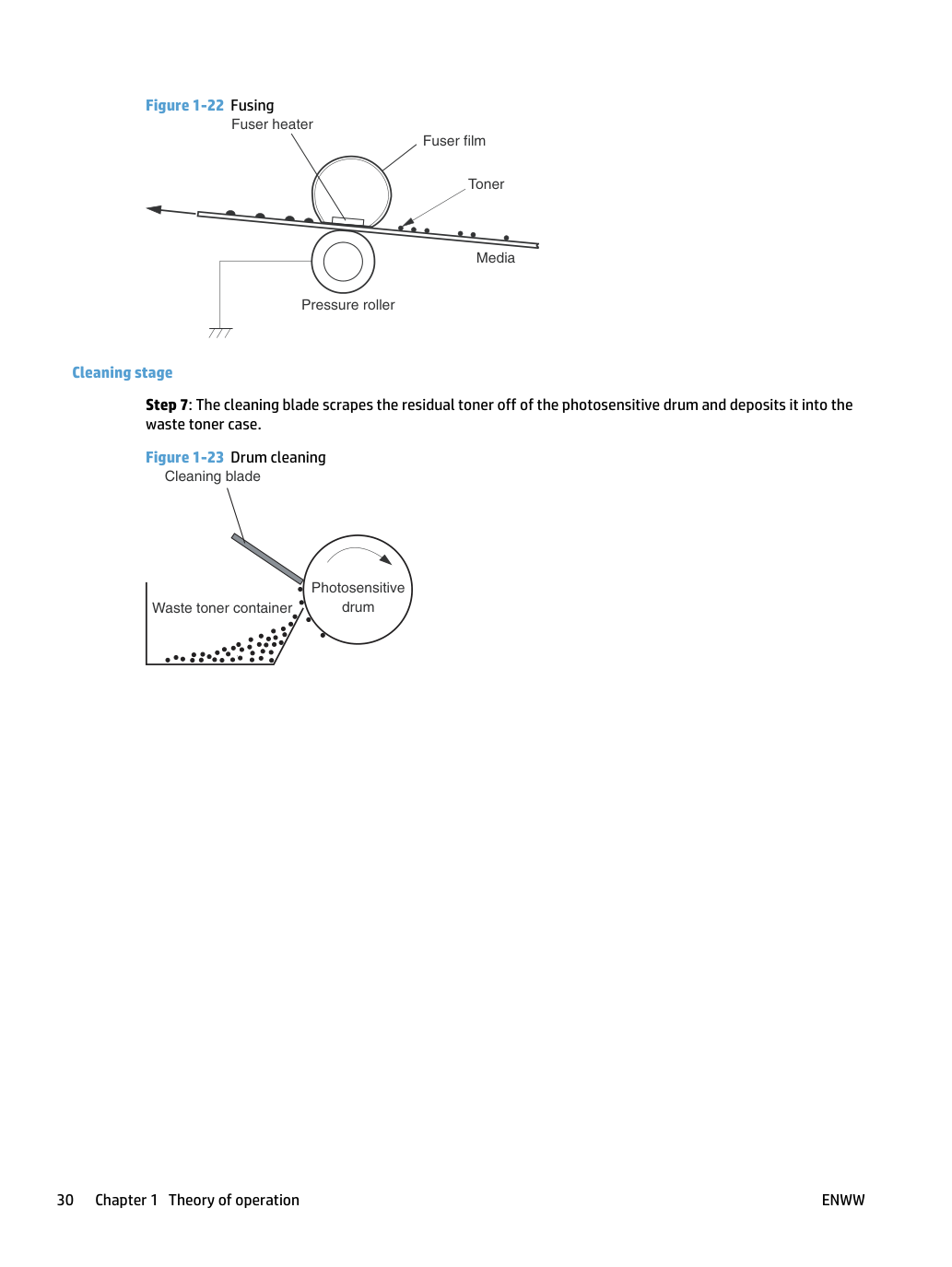

Устройство использует метод плавления по требованию. Тонерное изображение постоянно прикрепляется к бумаге под воздействием тепла и давления.
Этап 7: Лезвие очистки соскабливает остаточный тонер с фотопроводящего барабана и направляет его в контейнер для отработанного тонера.
