Глава «Система лазер/сканер» сервис-мануала HP LaserJet Pro M201, M202, M225, M226. Ниже — текст этого раздела из оригинального сервис-мануала в переводе на русский. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.
Система лазер/сканер принимает сигналы VIDEO от ECU и форматера и преобразует сигналы в скрытые изображения на фотопроводящем барабане.
Основные компоненты лазера/сканера — это лазерный блок и узел двигателя сканера. Контроллер постоянного тока отправляет сигналы в лазер/сканер для управления функциями этих компонентов.

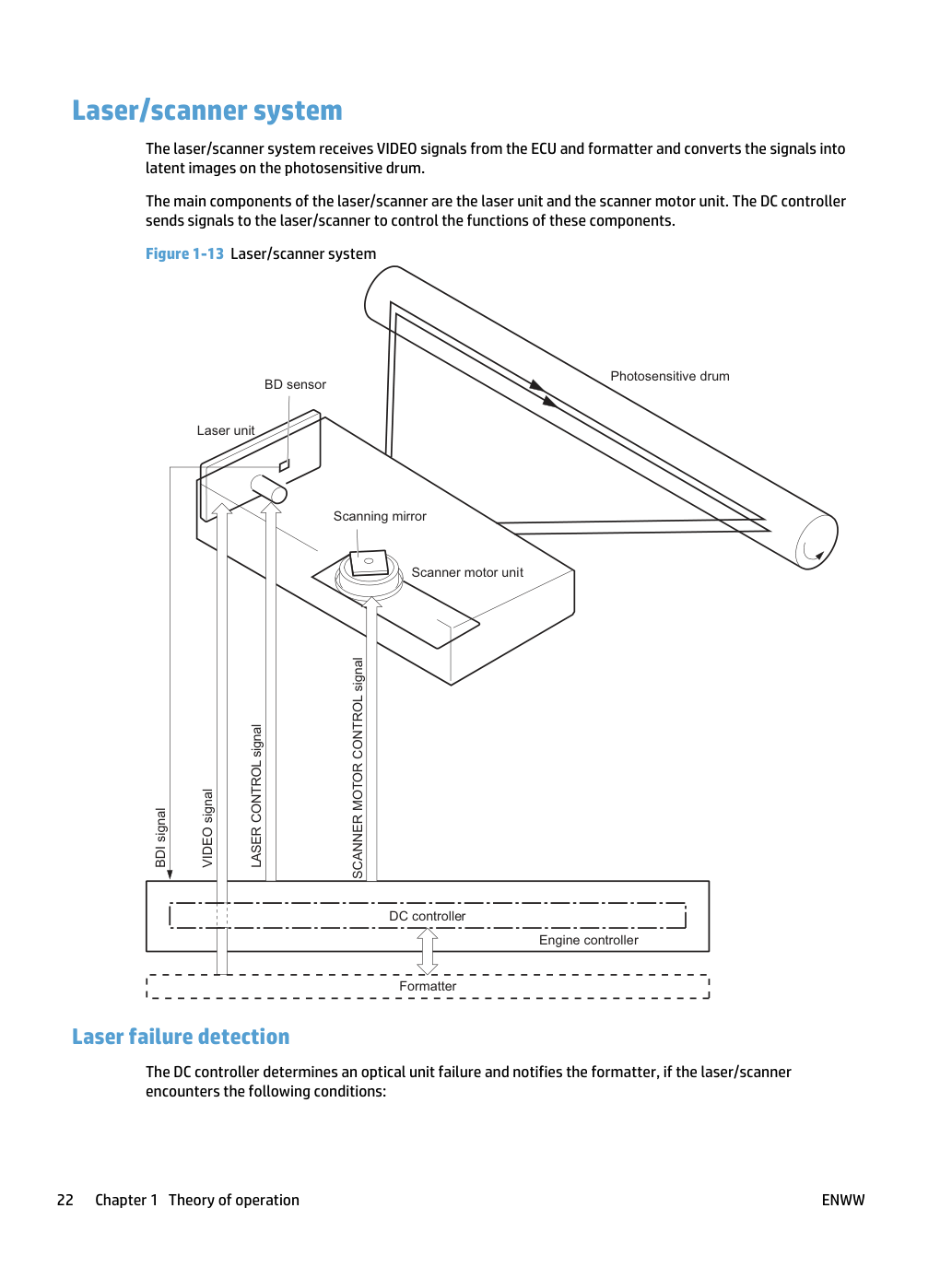

сигнал сигнал SCANNER MOTOR CONTROL Контроллер двигателя Фотопроводящий барабан Зеркало сканирования Датчик BD Лазерный блок Узел двигателя сканера Обнаружение отказа лазера Контроллер DC определяет отказ оптического блока и уведомляет форматер, если лазер/сканер встречает следующие условия:
Двигатель сканера не достигает заданного вращения в течение установленного периода при запуске двигателя сканера.
Вращение двигателя сканера выходит за пределы установленного диапазона в течение установленного периода во время привода двигателя сканера.
Интервал BD выходит за пределы установленного значения во время операции печати.
