Система управления печатающим механизмом
Система управления двигателем содержит следующие основные компоненты:
Система управления печатающим механизмом координирует все функции изделия в соответствии с командами, которые отправляет форматтер. Система управления печатающим механизмом управляет системой лазера/сканера, системой формирования изображения и системой захвата/подачи/выдачи бумаги.

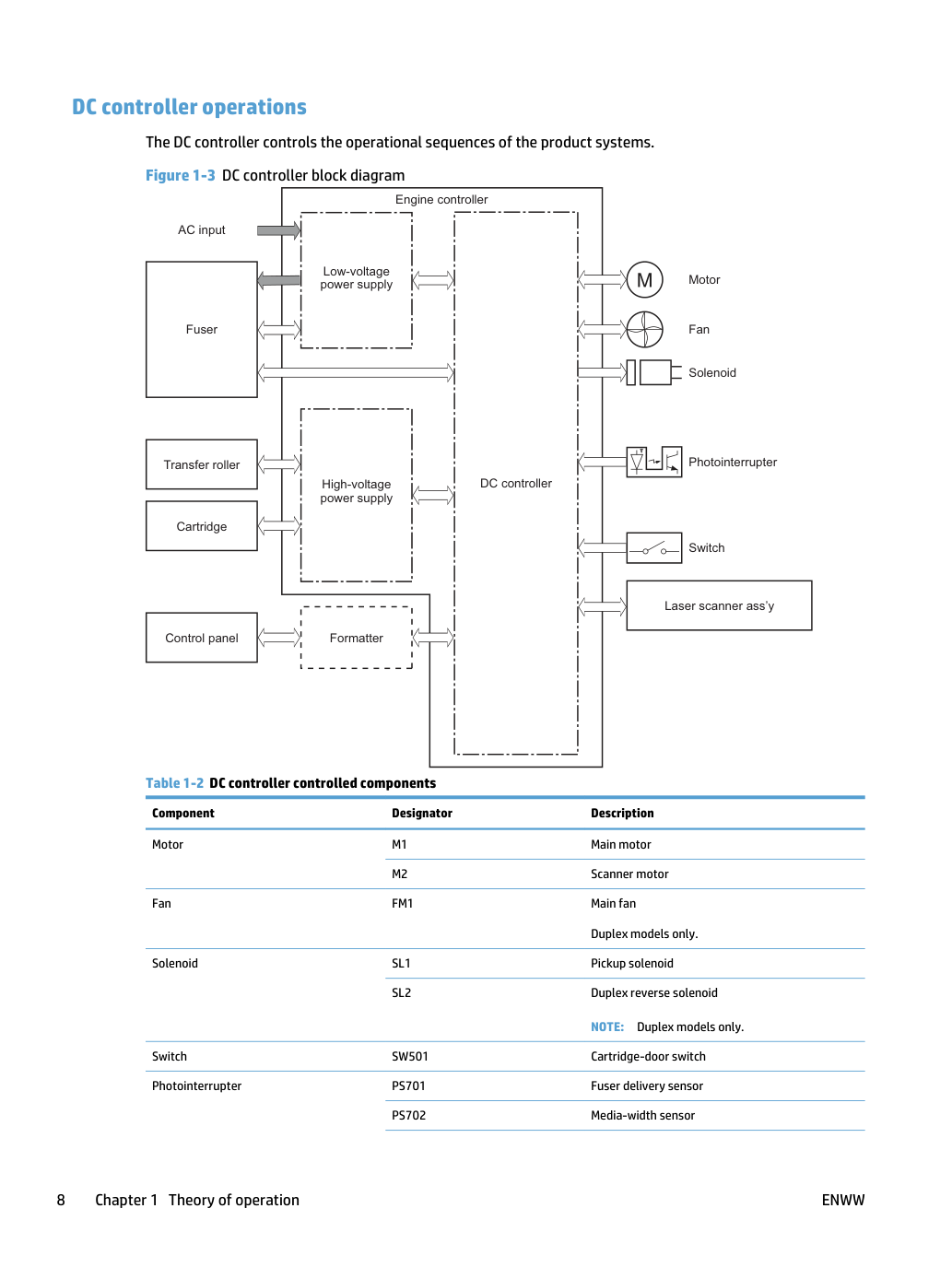

Контроллер постоянного тока управляет последовательностью операций систем изделия.

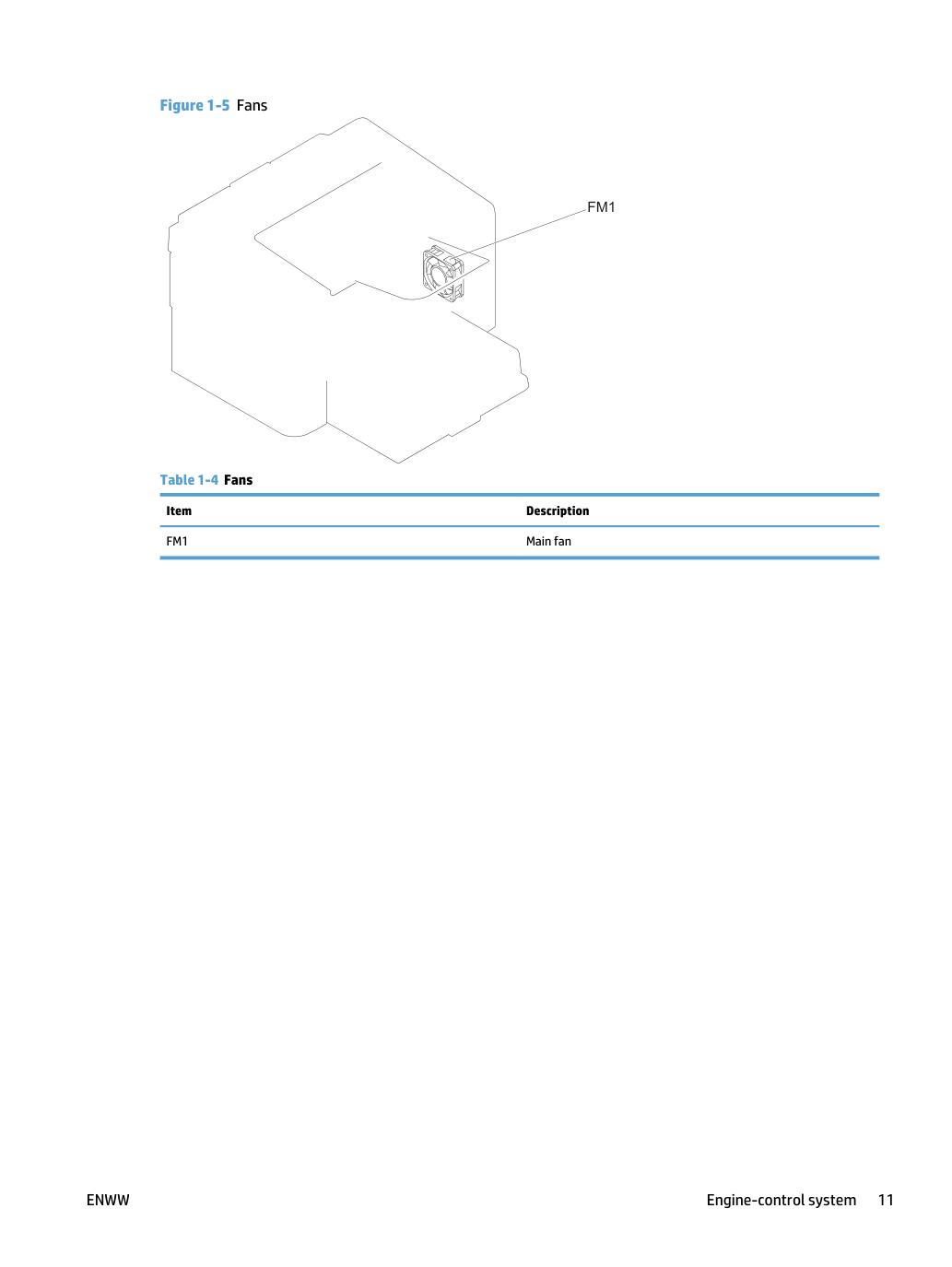

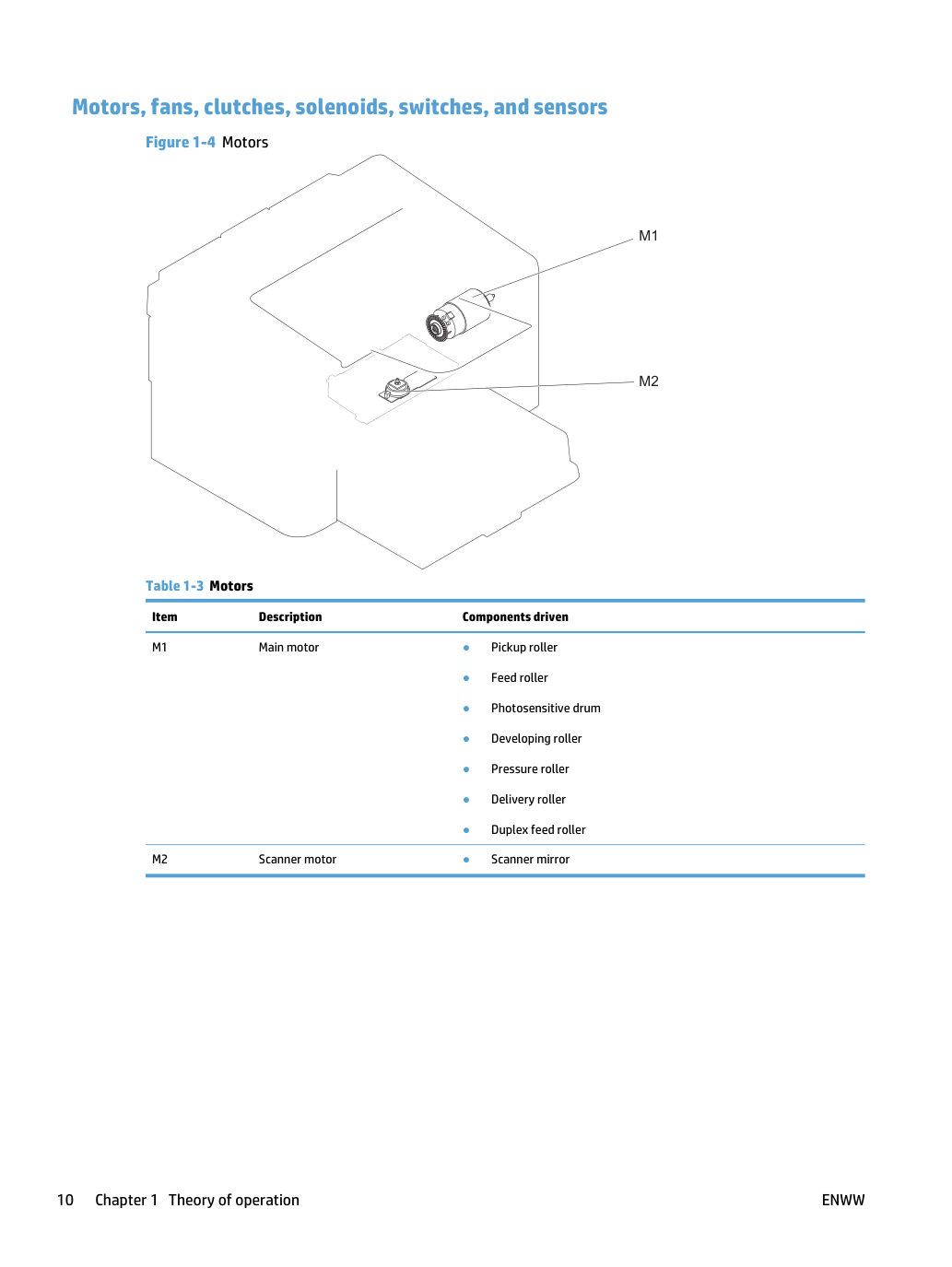

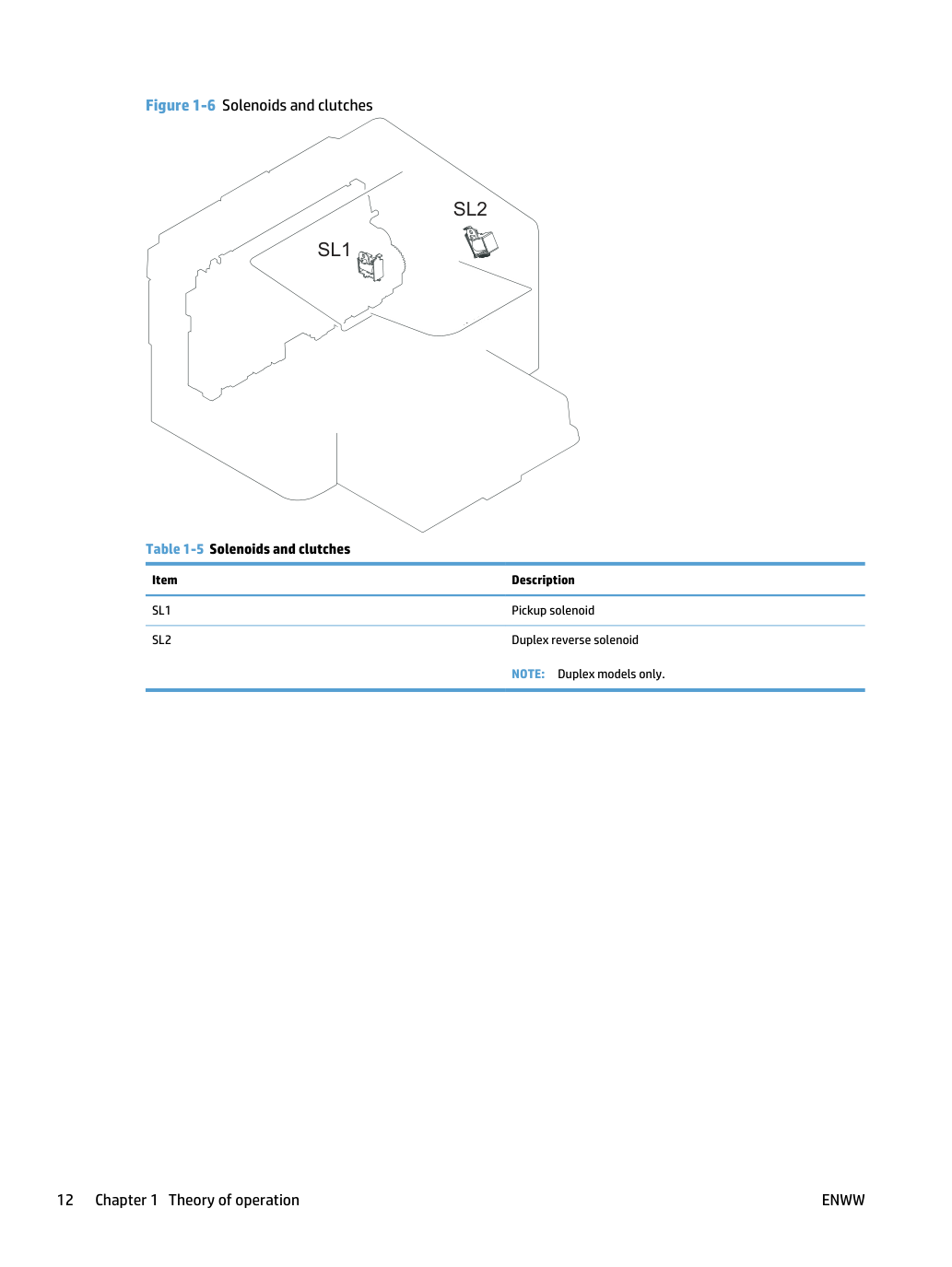

Рис. 1-6 Соленоиды и муфты SL1 SL2 Таблица 1-5 Соленоиды и муфты Наименование Описание SL1 Соленоид захвата бумаги (Pickup solenoid) SL2 Соленоид реверса дуплекса (Duplex reverse solenoid) ПРИМЕЧАНИЕ:

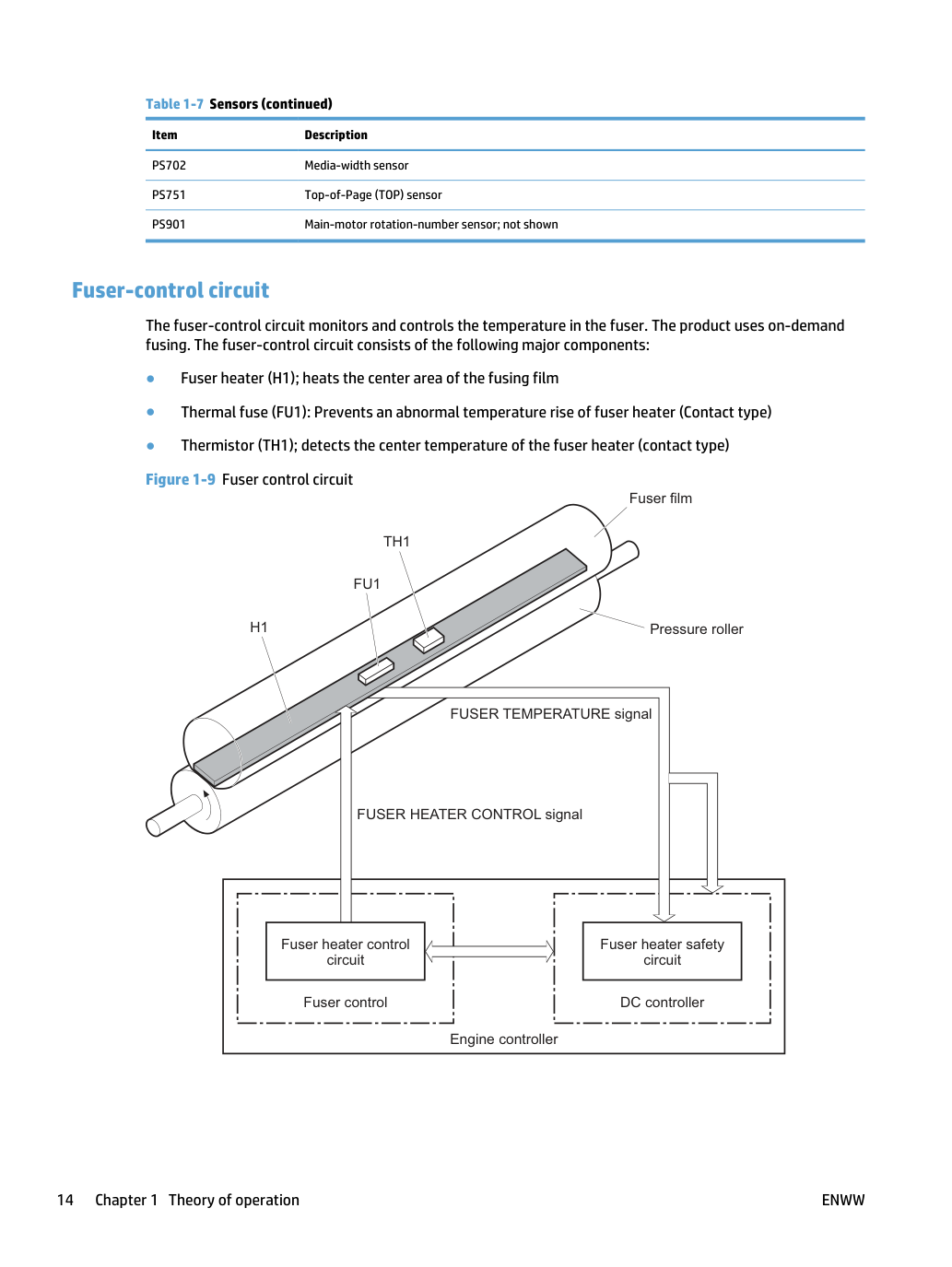

Датчик начала страницы (TOP) PS901 Датчик числа оборотов главного двигателя; не показан Схема управления термоузлом Схема управления термоузлом контролирует и управляет температурой в термоузле (fuser). Изделие использует печать по требованию. Схема управления термоузлом состоит из следующих основных компонентов:
Контроллер постоянного тока определяет отказ узла термоузла (fuser unit), освобождает реле для прерывания подачи питания на нагреватель термоузла и уведомляет форматтер о состоянии отказа при возникновении следующих условий:
Если основной термистор не обнаруживает указанную температуру во время процесса запуска нагревателя в периоде ожидания.
Если основной термистор не обнаруживает указанную температуру во время управления температурой нагревателя в периоде начального вращения.
Если основной термистор обнаруживает аномально низкую температуру узла термоузла (fuser unit) во время операции печати.
Если заданная частота сигнала FREQUENCY не обнаружена в течение установленного периода после включения устройства.
Управление температурой термоузла поддерживает температуру нагревателя термоузла на целевой температуре.
Контроллер DC отслеживает сигналы FIXING TEMPERATURE (FSRTH) и отправляет сигнал FIXING HEATER CONTROL (FSRD) в соответствии с обнаруженной температурой. Схема управления нагревателем термоузла управляет нагревателем термоузла в зависимости от сигнала так, чтобы нагреватель оставался на целевой температуре.
Функция защиты нагревателя термоузла обнаруживает чрезмерное повышение температуры узла термоузла и прерывает подачу питания на нагреватель термоузла.
Следующие три защитных компонента предотвращают аномальное повышение температуры нагревателя термоузла:
Контроллер DC отслеживает обнаруженную температуру термистора. Контроллер DC деактивирует сигнал FUSER HEATER CONTROL и отпускает реле (RL101) для прерывания подачи питания на нагреватель термоузла при обнаружении чрезмерного повышения температуры.
Схема безопасности нагревателя термоузла отслеживает обнаруженную температуру термистора. Схема безопасности нагревателя термоузла отпускает реле (RL101) для прерывания подачи питания на нагреватель термоузла при обнаружении чрезмерного повышения температуры.
Плавкий предохранитель перегорает и прерывает подачу питания на нагреватель термоузла при аномально высокой температуре нагревателя термоузла.
Процесс очистки ролика прижима инициируется форматером. Процесс удаляет тонер, накопленный на ролике прижима, путем его передачи на лист бумаги.
Устройство подает лист бумаги после получения команды очистки от форматера.
Вращение главного двигателя остановлено при прохождении задней кромки бумаги через ролик переноса.
Вращение главного двигателя многократно запускается и останавливается. Нагреватель термоузла включается и выключается с тем же интервалом, что и вращение главного двигателя.
Тонер, прилипший к ролику прижима, запекается на бумаге.
Бумага выбрасывается из устройства.

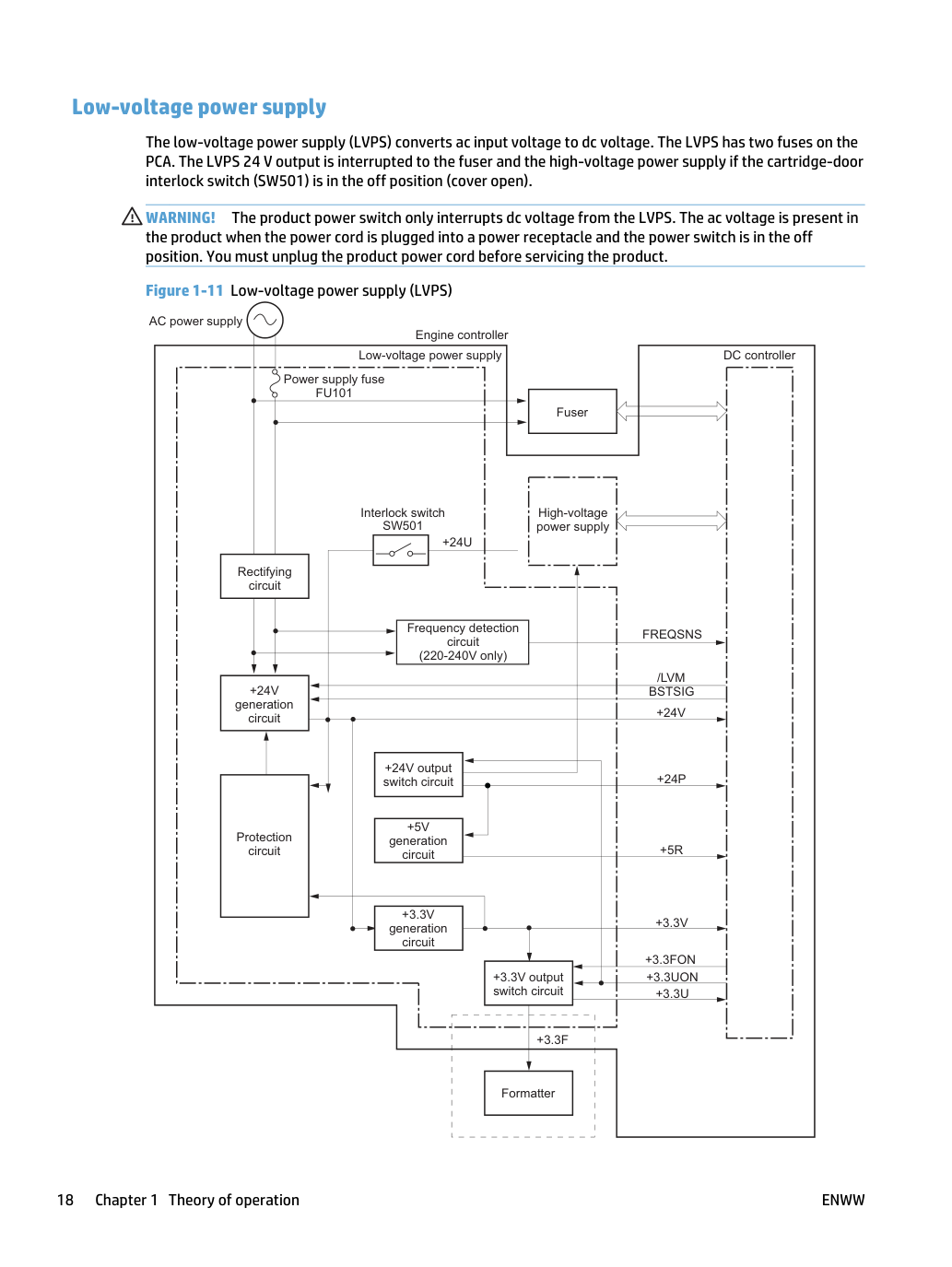

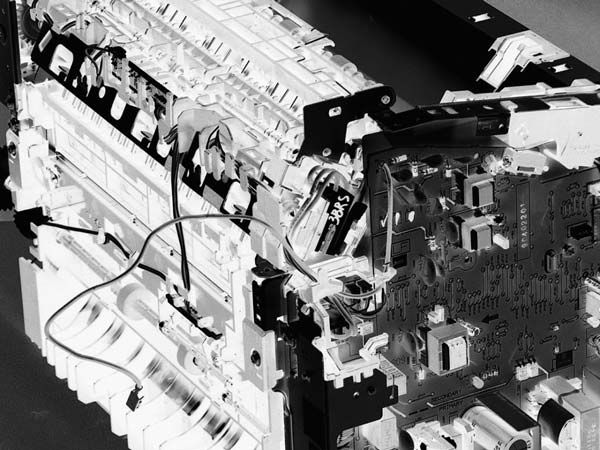

Низковольтный источник питания (LVPS) преобразует входное напряжение переменного тока в напряжение постоянного тока. LVPS имеет два предохранителя на PCA. Выход LVPS 24 В прерывается к термоузлу и высоковольтному источнику питания, если переключатель блокировки дверцы картриджа (SW501) находится в положении выключено (крышка открыта).
Выключатель питания устройства прерывает только напряжение постоянного тока от LVPS. Напряжение переменного тока присутствует в устройстве при подключении кабеля питания к розетке и выключателе питания в положении выключено. Перед обслуживанием устройства необходимо отключить кабель питания от сети.
Низковольтный источник питания автоматически прекращает подачу напряжения постоянного тока на компоненты принтера при обнаружении избыточного тока или аномального напряжения.
Низковольтный источник питания имеет функцию защиты от перегрузки по току и перенапряжения для предотвращения сбоев в схеме питания. При возникновении условия перегрузки по току или перенапряжения система автоматически отключает выходное напряжение.
Если напряжение постоянного тока не подается от низковольтного источника питания, функция защиты может быть активна. В этом случае выключите принтер, отключите кабель питания. Не включайте выключатель питания до тех пор, пока не найдена и не исправлена первопричина.
Если вы полагаете, что активированы схемы защиты от перегрузки по току или перегрузки по напряжению, не подключайте кабель питания и не включайте прибор до выявления и устранения причины отказа.
Кроме того, низковольтный источник питания имеет один предохранитель питания (FU101) для защиты от перегрузки по току.
При протекании избыточного тока в сеть переменного тока предохранитель перегорает и останавливает питание переменного тока.
Источник питания высокого напряжения (HVPS) применяет смещения к следующим компонентам:
