Список деталей в этой главе включает обозначение CSR A или CSR B для деталей, которые может заменить клиент. Все остальные детали должны быть заменены инженером. См. Customer Self Repair parts на странице 139.
Информацию о комплектах профилактического обслуживания см. на странице Preventive maintenance kits на странице 312.
Если не указано иное, запасные части совместимы со всеми SKU. При наличии ограничений они указаны в таблицах ниже следующим образом:
36: совместима с 36-дюймовым T520.
24: совместима с 24-дюймовым T520 и T120.
Pro: совместима с T520.
Basic: совместима с T120.

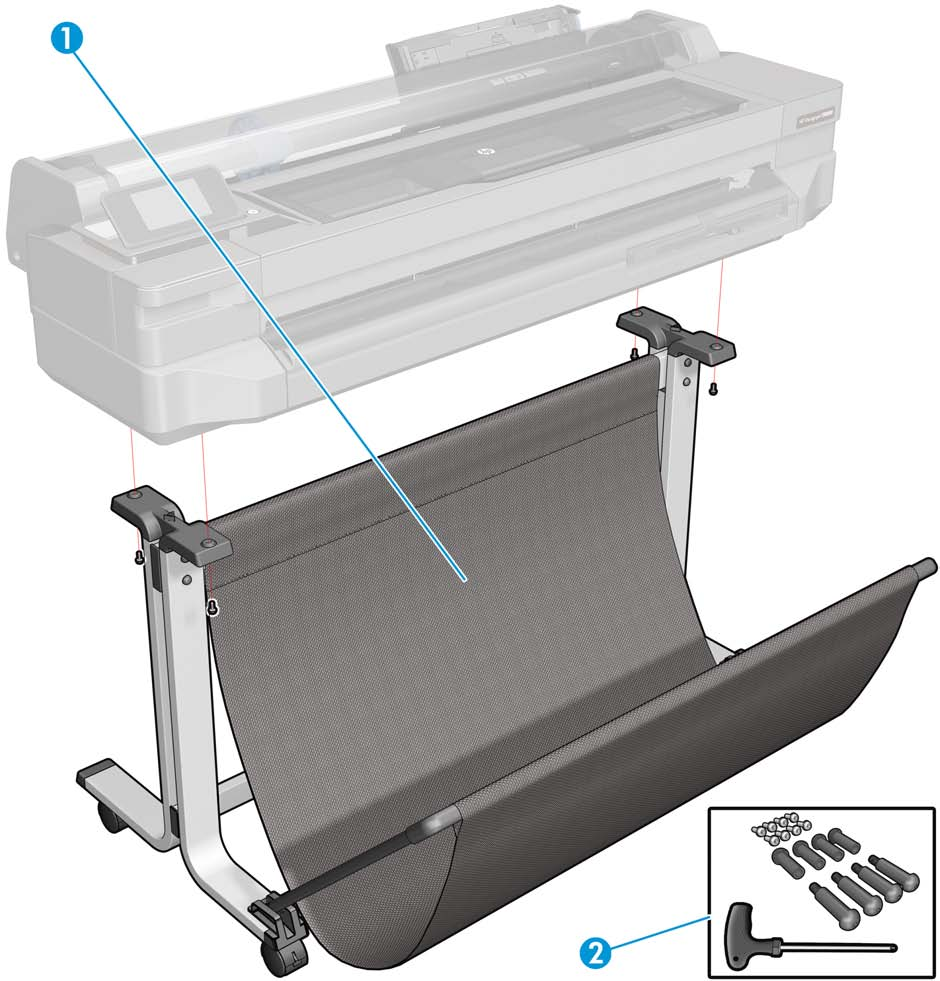

необходимо для ремонта стенда: bin, legs, wheels, brackets, hardware kit и т.д., и инструкция. Отдельных комплектов для отдельных компонентов нет.
CSR A. Включает все винты и инструменты для ремонта и монтажа стойки.

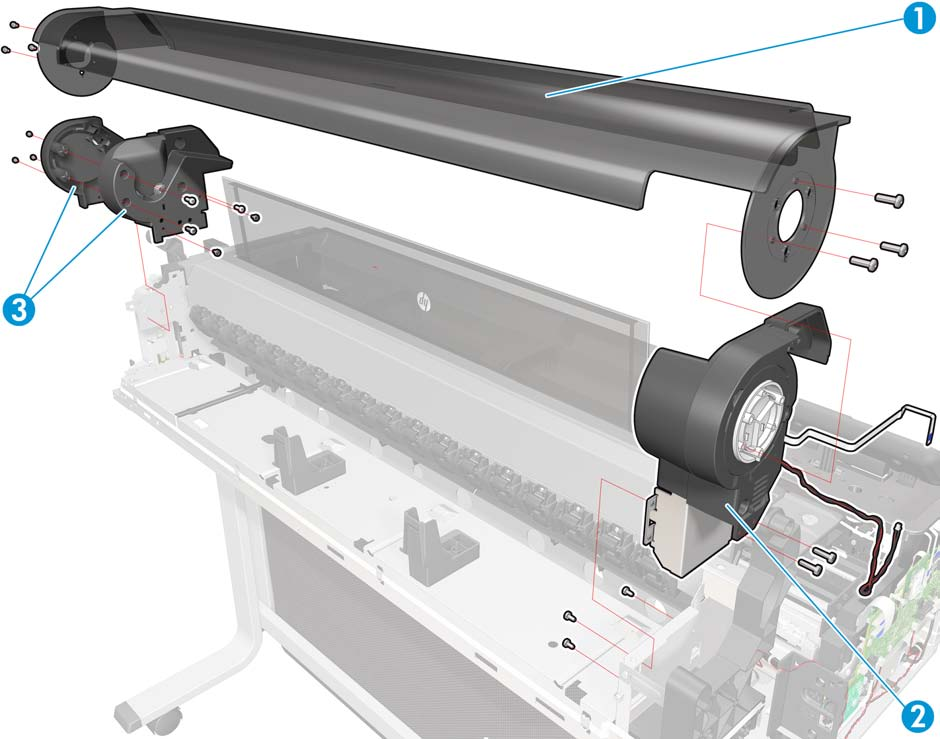

Правый кронштейн ролика с крышкой и амортизаторами (Pro) Правый кронштейн ролика см. стр. 179 Базовый кронштейн ролика не требует амортизаторов, так как нет крышки ролика.

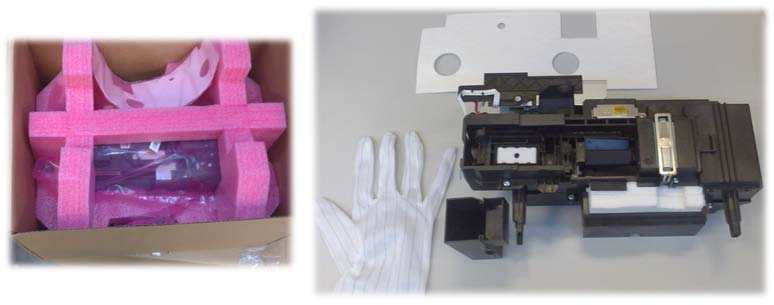

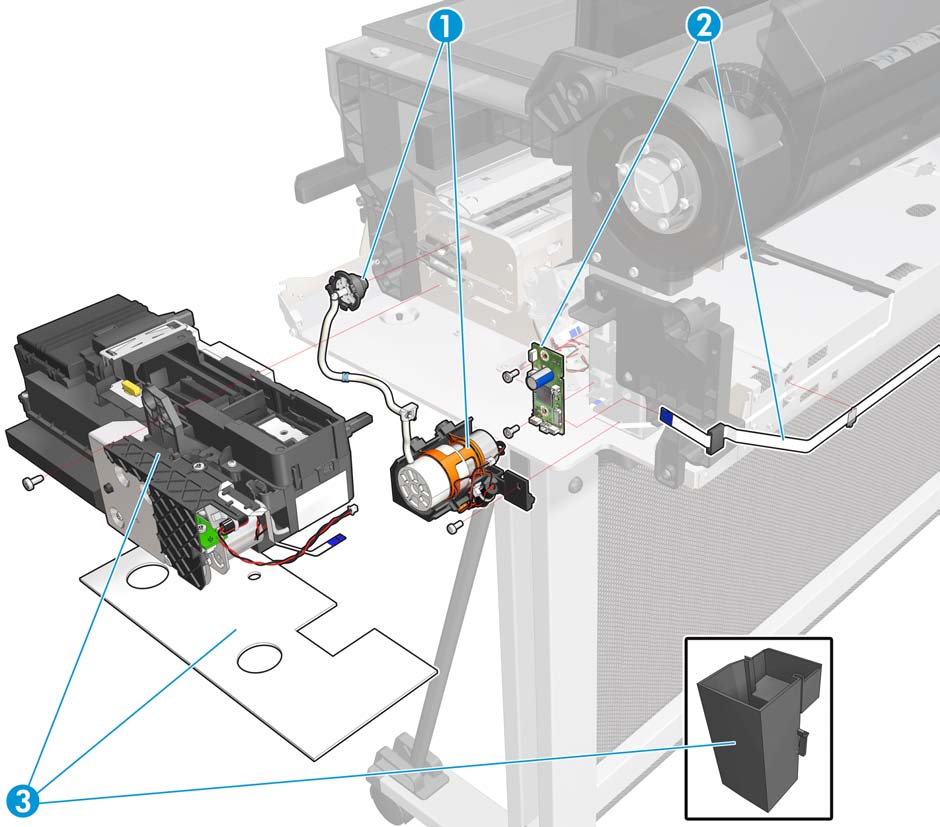

Сервисная станция см. стр. 220 Включает двигатель сервисной станции, энкодер, плевательницы, щетки, дополнительную подушку абсорбера (при необходимости), дополнительную левую плевательницу (при необходимости) и перчатки. Левая плевательница доступна также в отдельном комплекте (см. левые узлы на стр. 125).

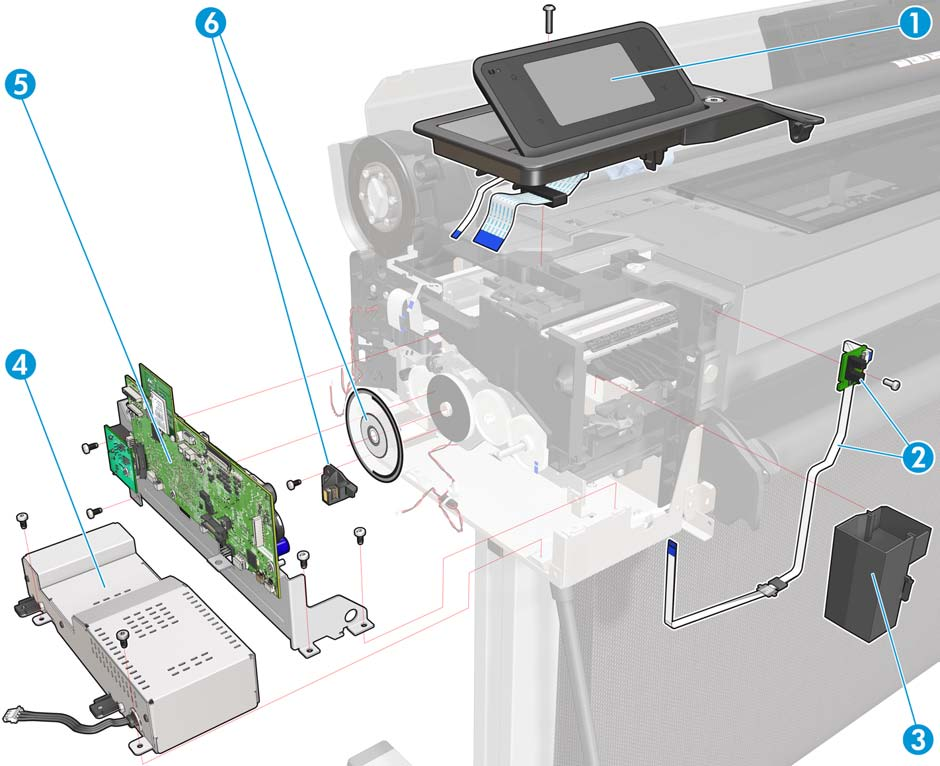

Передняя панель см. стр. 159 Включает плату управления передней панели, кнопку питания, кабель и встроенный кабель ленты в сборе. Отдельного комплекта для платы управления кнопкой питания нет, всегда заказывайте полный модуль передней панели.

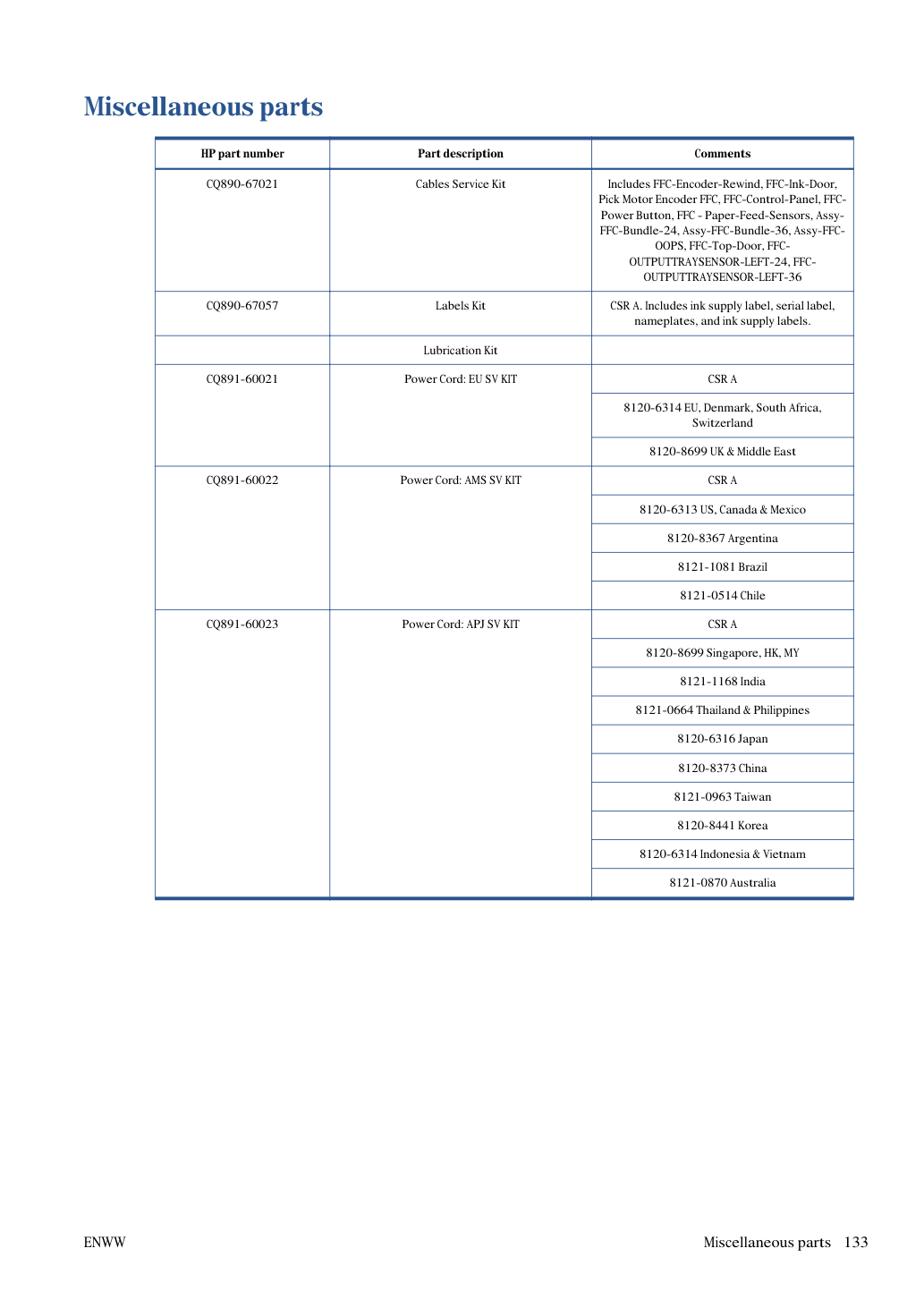

Таблички и этикетки запасов чернил.
