В этой главе приведено пошаговое руководство по снятию и установке ключевых компонентов принтера. Используйте иллюстрации для каждой процедуры для определения деталей, упомянутых в тексте.
Перед использованием этой главы для снятия и установки нового компонента всегда убедитесь, что вы выполнили соответствующий сервисный тест. Если тест пройден успешно, замена компонента не потребуется.
Рекомендуем при каждом снятии детали очищать датчик линии каретки (Line Sensor) и полоску энкодера (Encoder Strip). См. раздел Очистка датчика линии каретки на стр. 306 и Очистка полоски энкодера на стр. 306.
В этом принтере нет деталей, требующих калибровки после установки.
Перед обслуживанием принтера ознакомьтесь с инструкциями, обозначенными символами ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Следуйте этим предупреждениям и предосторожностям для вашей безопасности и во избежание повреждения принтера.
Серьезная опасность поражения электрическим током, которая может привести к смерти или травме, может возникнуть, если ты не примешь следующие меры предосторожности:
Выключите принтер и отсоедините его от источника питания перед выполнением любых работ по обслуживанию.
Предотврати попадание воды или других жидкостей на электрические компоненты или схемы, а также через отверстия в модуле.
Рекомендуется надевать перчатки при снятии или установке любой детали, даже если это не упомянуто в процедуре снятия или установки.
Чтобы предотвратить повреждение схем принтера от высоковольтного электростатического разряда (ЭСР):
Не носите одежду, подверженную накоплению статического заряда.
Не обращайтесь с интегральными схемами (ИС) в коврах.
Не снимайте ИС или плату управления (PCA) с проводящей пены или проводящей упаковки до готовности к установке.
Заземляйте (заземляйте) свое тело во время разборки и работы с принтером.
После снятия крышки с принтера присоедините провод заземления между общей шиной PCA и землей (заземлением). Касайтесь всех инструментов к земле (заземлению) для удаления статических зарядов перед использованием их на принтере.
После снятия любой платы управления (PCA) из принтера поместите ее на проводящую пену или в проводящую упаковку для предотвращения повреждения от ЭСР любых ИС на плате управления.

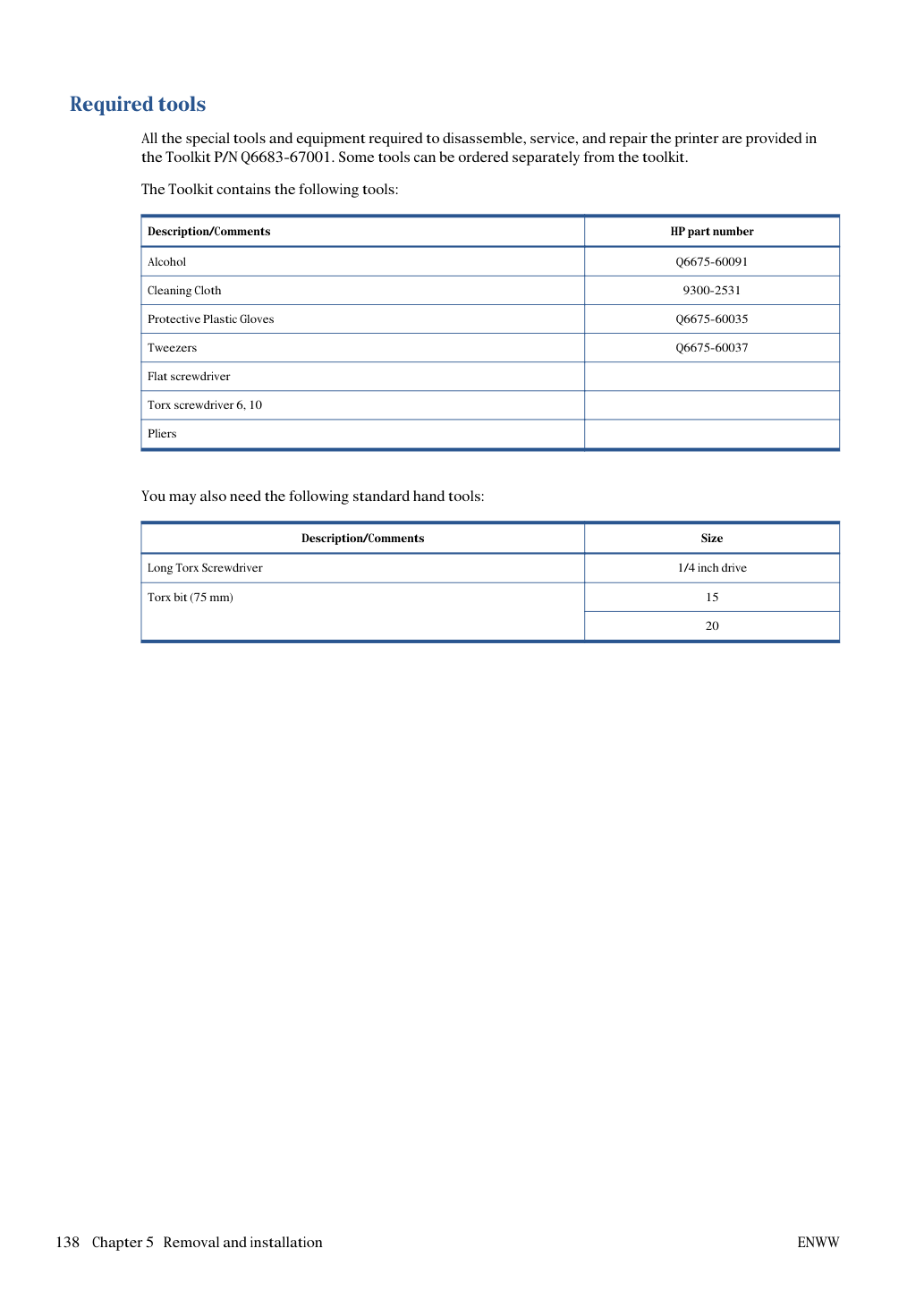

Все специальные инструменты и оборудование, необходимые для разборки, обслуживания и ремонта принтера, предоставляются в комплекте инструментов P/N Q6683-67001. Некоторые инструменты можно заказать отдельно из комплекта.
Комплект инструментов содержит следующие инструменты:
Вам также могут потребоваться следующие стандартные ручные инструменты:

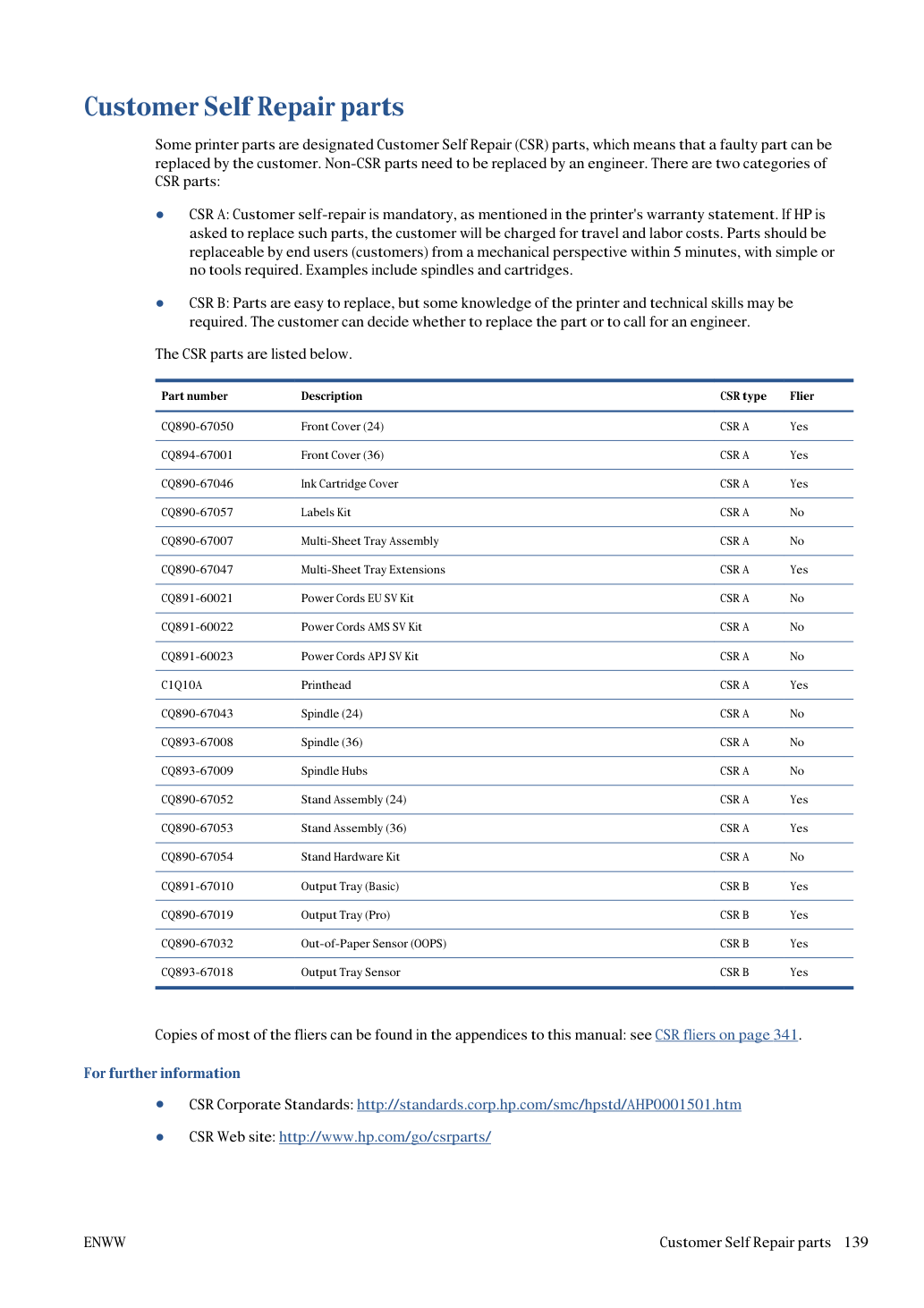

Некоторые детали принтера обозначены как детали самостоятельного ремонта пользователем (CSR), что означает, что неисправную деталь может заменить пользователь. Детали, не входящие в категорию CSR, должны заменяться инженером. Существует две категории деталей CSR:
CSR A: Самостоятельный ремонт пользователем является обязательным, как указано в гарантии принтера. Если HP попросит заменить такие детали, с пользователя будут взиматься расходы на проезд и работу. Детали должны быть заменяемы конечными пользователями с механической точки зрения в течение 5 минут с использованием простых или никаких инструментов. Примеры включают шпиндели и картриджи.
CSR B: Детали легко заменяются, но может потребоваться некоторое знание принтера и технические навыки. Пользователь может решить, заменять ли деталь или вызвать инженера.
Детали CSR перечислены ниже.
Датчик конца бумаги (OOPS) CSR B Да CQ893-67018 Датчик лотка вывода CSR B Да Копии большинства флаеров можно найти в приложениях к этому руководству: см. флаеры CSR на стр. 341.
Следующие видео доступны в медиа-библиотеке услуг HP:
Общедоступные, доступные для пользователей: Крышка картриджа чернил, датчик конца бумаги, лоток вывода, датчик лотка вывода.
Только для сервисных техников: Каретка, двигатель каретки, центральная крышка, резак, передняя панель, главная плата управления, выходной прижим, прижимные ролики, звездочки и выходной вал, кабель тяги.
Рекомендуемые проверки после замены деталей После замены детали рекомендуем проверить состояние принтера следующим образом:
Включите принтер и проверьте, нет ли системных ошибок.
Распечатайте отчет диагностики качества печати на лист бумаги A4 или US Letter и проверьте, нет ли проблем. См. раздел Общее устранение неполадок качества печати на стр. 78.
Загрузьте рулон бумаги и выполните несколько операций подачи и резки.
Для некоторых деталей требуются дополнительные действия:
После замены главной платы управления (Main PCA) проверьте наличие обновлений прошивки и настройте веб-сервисы.
После замены сервисной станции или узла каретки выполните соответствующий сброс профилактического обслуживания. См. меню расширенной поддержки на стр. 117.
Верхняя крышка также называется центральным окном.

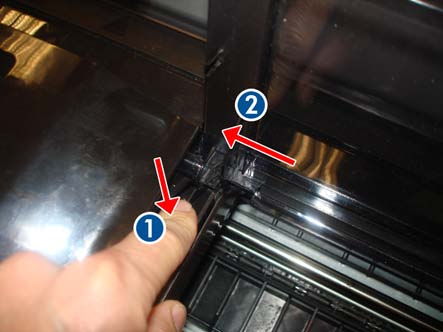

Отсоедините указанный зажим передней панели.

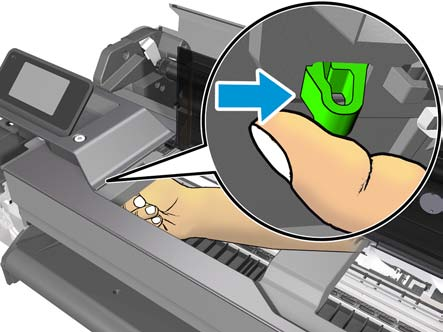

Сдвинь вверх зажим, как показано ниже.

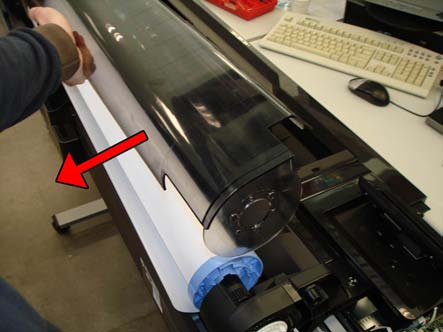

Нажми на фланец крышки (Top Cover) и сдвинь его влево.
Убедись, что крышка (Top Cover) полностью сдвинута влево.

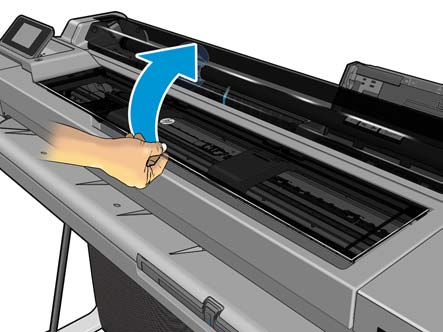

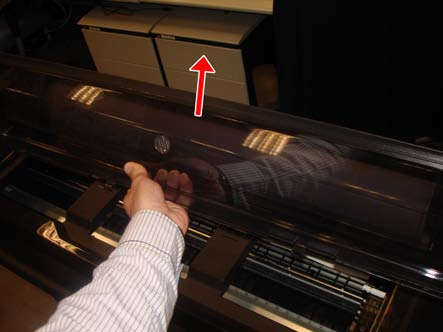

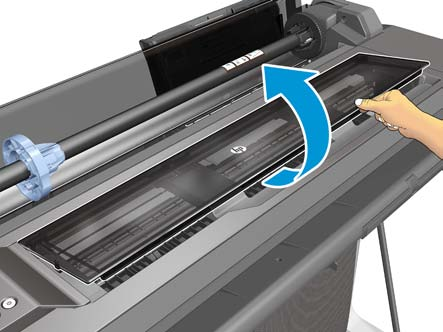

Поднимите правую сторону крышки (Top Cover) вверх.
Помните о замене зажима передней панели (Front Panel), который вы сняли ранее.

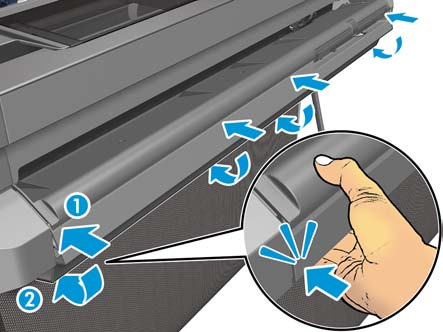

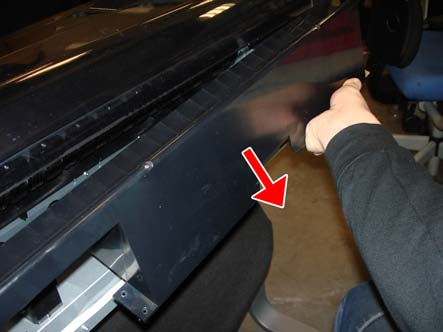

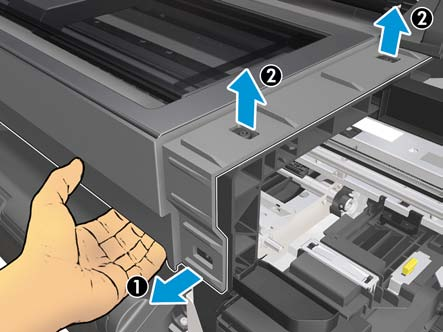

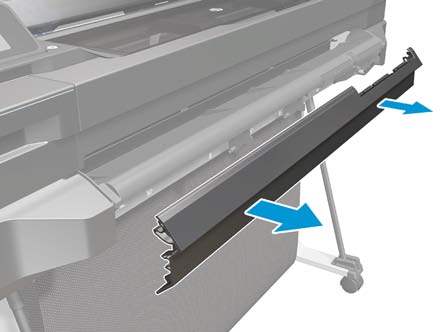

Разожми нижнюю часть передней крышки (1) и разожми верхнюю часть (2) по всей длине крышки.
Защелкни переднюю крышку (Front Cover) на место, убедившись, что каждый зажим полностью зафиксирован.

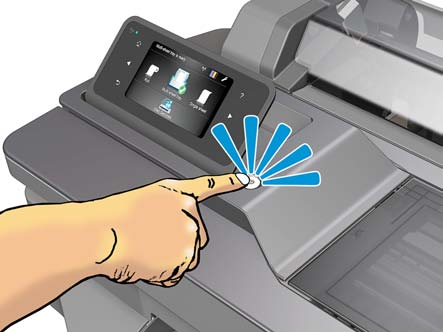

Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.

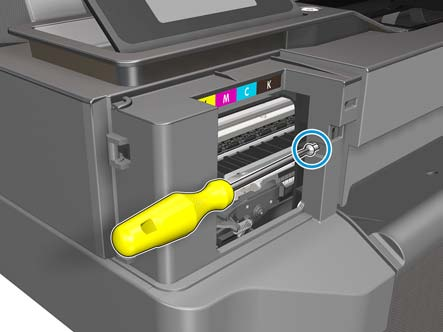

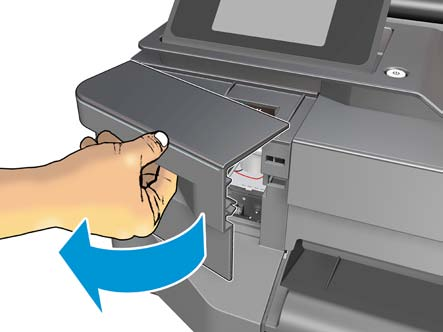

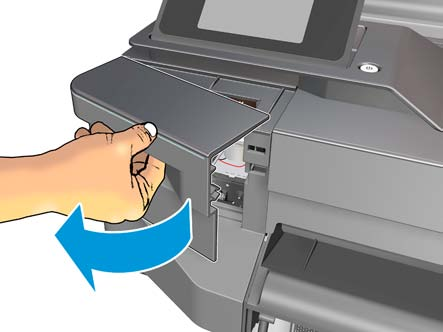

Открой крышку картриджа с чернилами (Ink Cartridge Cover) на 90º.
Отсоедини крышку картриджа с чернилами (Ink Cartridge Cover) осторожно, так как зажимы довольно жесткие.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover).
При установке крышки картриджа (Ink Cartridge Cover) убедись, что петли правильно зафиксированы.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.

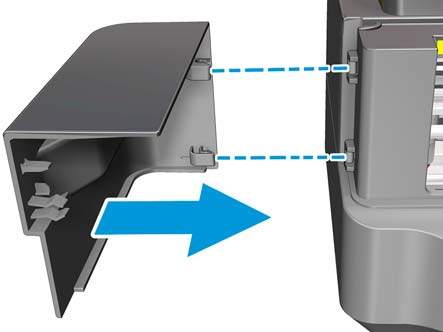

При установке левой крышки (Left Cover) не допускай отсоединения или повреждения кабелей передней панели (Front Panel cables).
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.

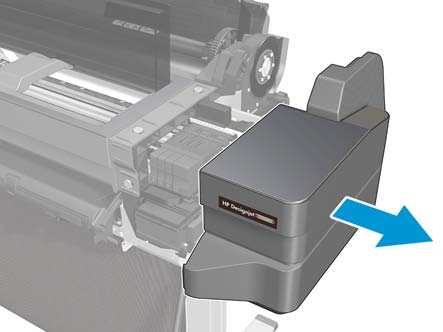

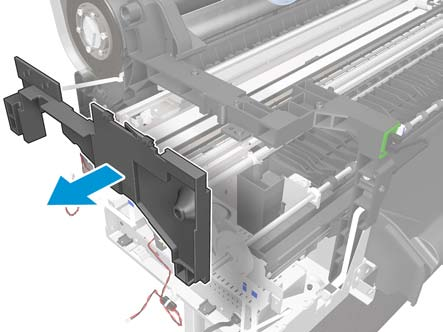

Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.

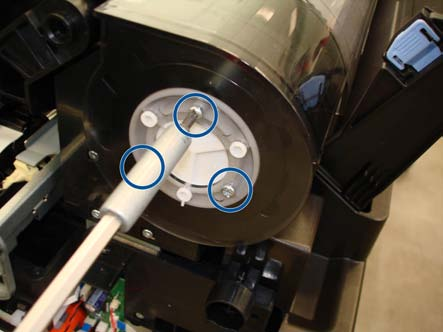

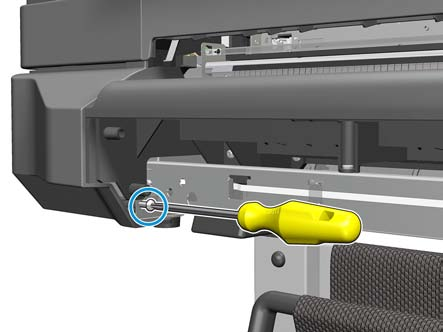

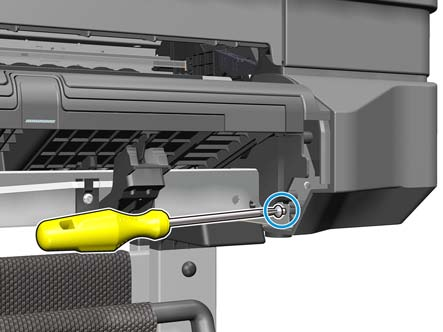

Снимите три винта T-15 с левой стороны крышки рулона (Roll Cover).
Снимите три винта T-15 с правой стороны крышки рулона (Roll Cover).
Разожми и отсоедини левую сторону крышки рулона (Roll Cover), осторожно сгибая её.
Разожми и отсоедини правую сторону крышки рулона (Roll Cover), осторожно сгибая её.
Не допускай повреждения кабелей перемотки (Rewinder cables).
При установке крышки рулона (Roll Cover) убедись, что ключ правильно установлен при присоединении крышки рулона к механизму дампфера шестеренки (Gear Damper).
Выключите принтер и извлеките кабель питания.

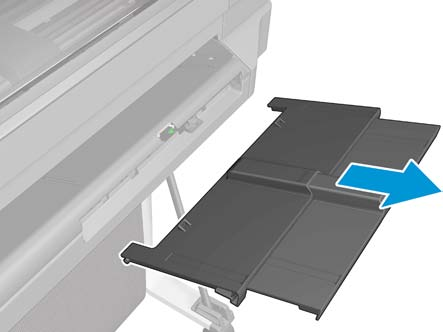

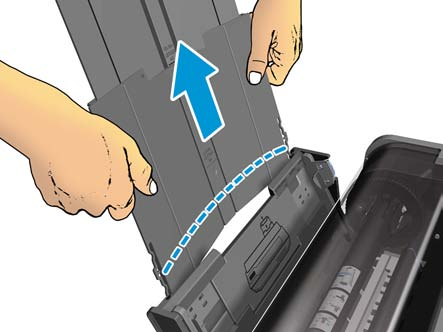

Снимите лоток подачи нескольких листов (Multi-Sheet Tray), см. узел лотка подачи нескольких листов (Multi-Sheet Tray Assembly) на странице 252.
При установке задней крышки (Back Cover) не допускай отсоединения или повреждения кабелей в задней части.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.

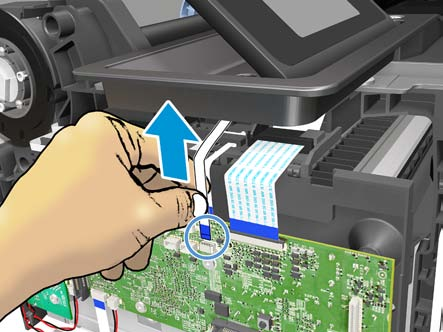

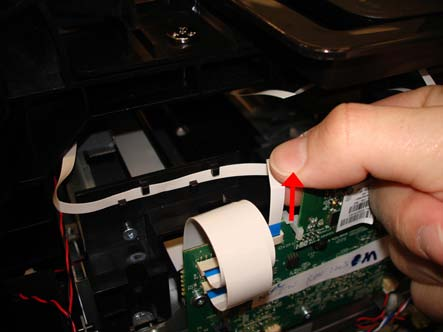

Отсоедини гибкий кабель кнопки питания (Power Button FFC).

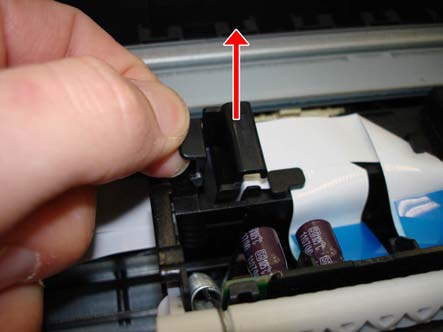

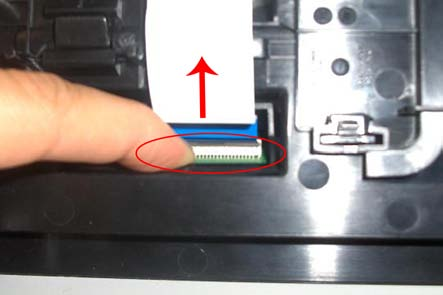

Удерживай защелку разъема в этих двух положениях и нажми её вверх, чтобы извлечь гибкий кабель (FFC cable).
Внимание! Не тяни вверх с такой силой, чтобы не повредить защелку разъема при извлечении кабеля.

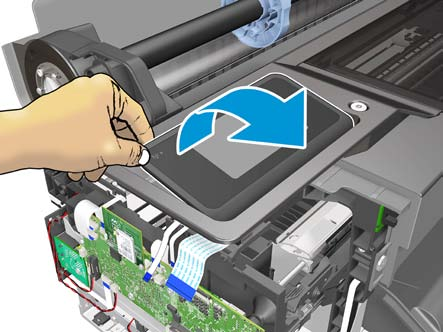

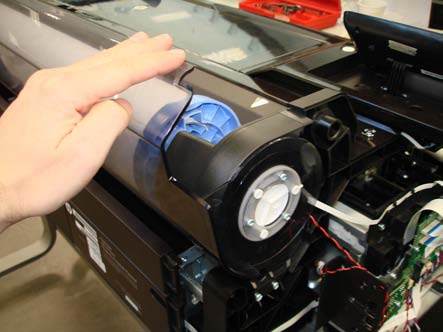

Поднимите переднюю панель (Front Panel), если она находится в плоском положении.
Разожми зажим, указанный здесь.
Разожми зажим, указанный здесь.
Сдвинь вверх переднюю панель (Front Panel) осторожно, не допуская повреждения плоского кабеля, прикрепленного к ферритовому стержню.

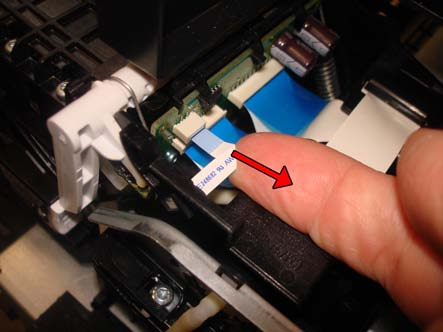

Отсоедини плоский кабель от ферритового стержня (ferrite).

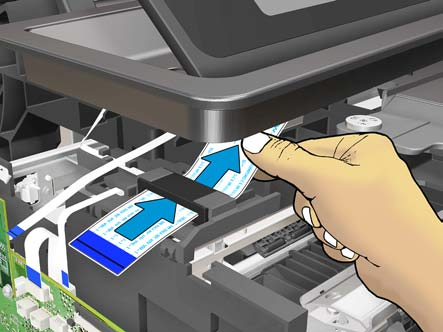

При установке передней панели (Front Panel) будь осторожен при вставке указанных деталей внутрь.

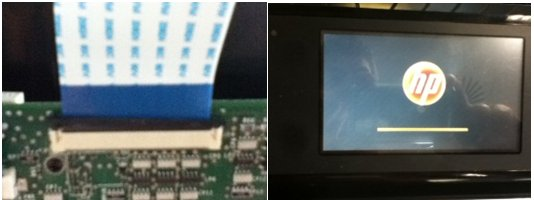

Если гибкий кабель передней панели (Front Panel cable) неправильно подключен, принтер иногда может включиться с цветами, отличающимися от обычных (оранжевый, синий), как показано ниже.
Выключите принтер и извлеките кабель питания.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.

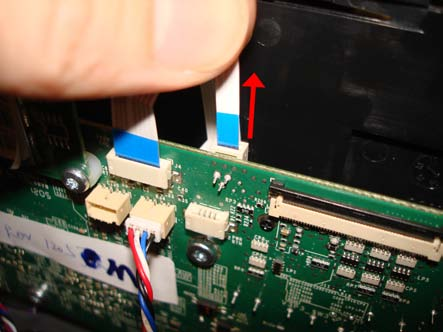

Отсоедини гибкий кабель передней панели (Front Panel FFC) от удерживающего зажима.
Подними клапан разъема гибкого кабеля передней панели (Front Panel FFC connector flap).
Снимите гибкий кабель передней панели (Front Panel FFC) из узла, нажав вверх.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.

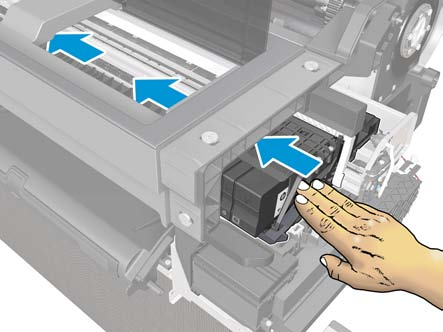

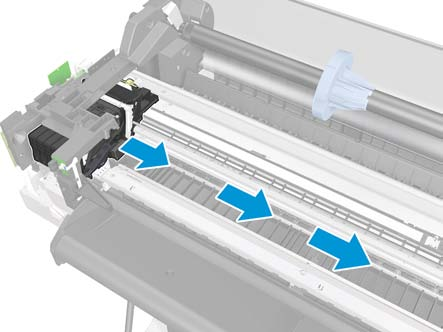

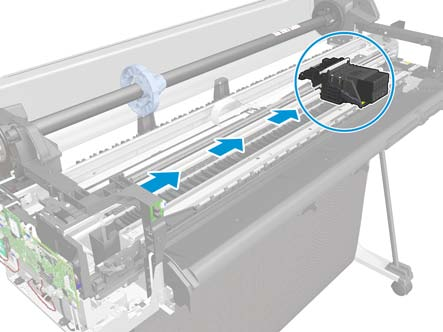

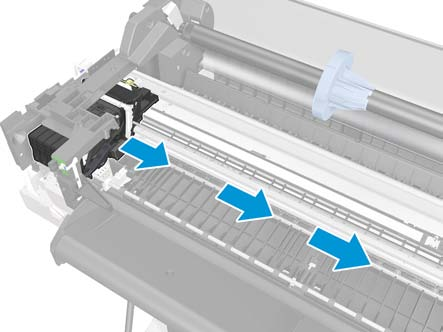

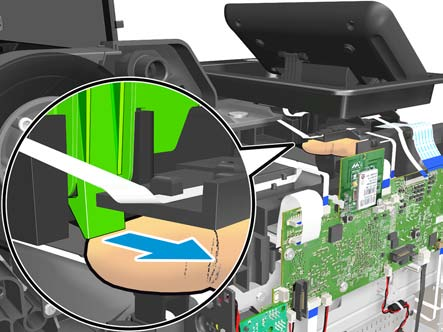

Переместите каретку (Carriage) влево.
Убедись, что каретка (Carriage) расположена в крайней левой позиции, чтобы шлейф хвоста (Trailing Cable) не повредился.

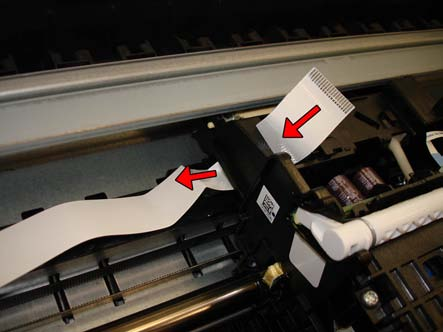

Убедись, что плоский кабель, показанный здесь, отсоединен.

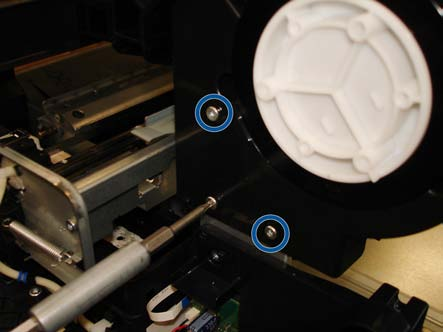

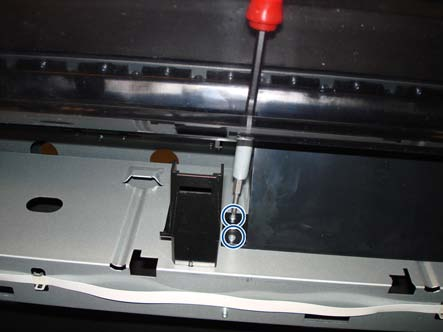

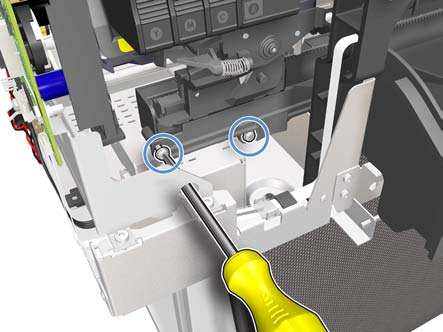

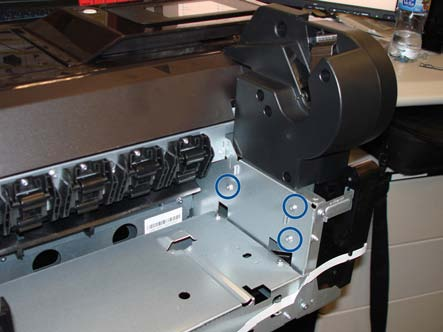

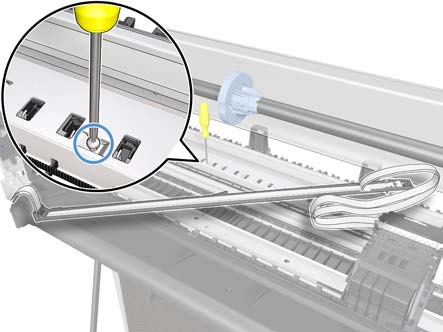

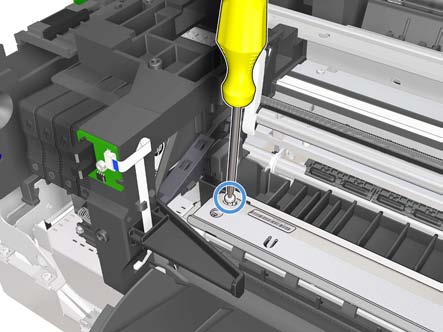

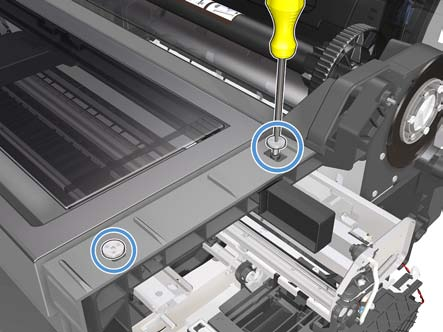

Снимите два винта T-15 с левой стороны.
Снимите два винта T-15 с правой стороны.

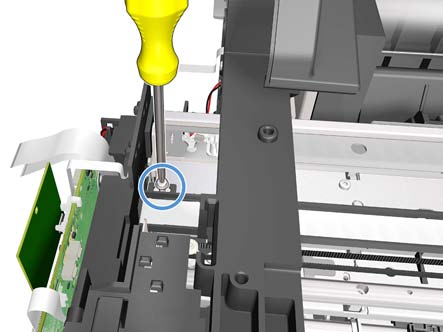

Снимите один винт T-15 с левой стороны.
Снимите один винт T-15 с правой стороны.
ОЧЕНЬ ВАЖНО: Перед установкой центральной крышки убедитесь, что каретка находится в крайнем левом положении.
Выключите принтер и извлеките кабель питания.
Снимите заднюю крышку, см. Back Cover на странице 157.
Снимите крышку ролика, см. Roll Cover на странице 154.

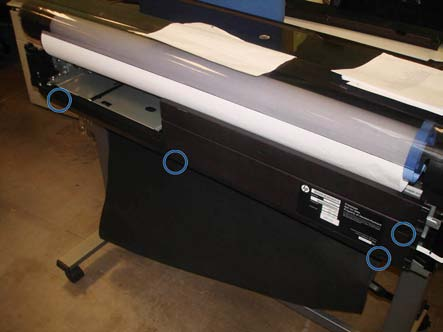

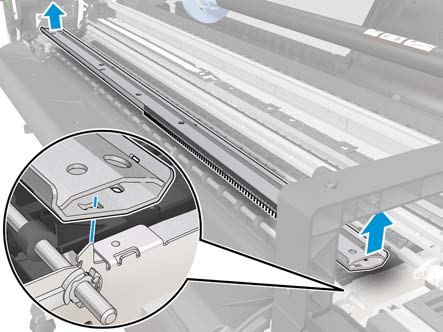

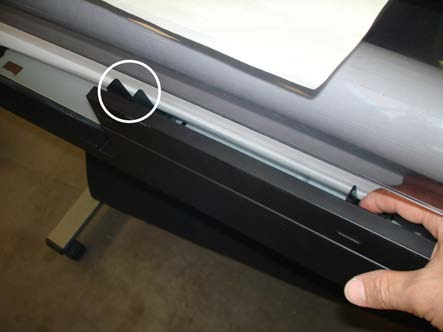

Поднимите направитель верхнего ролика бумаги, чтобы отсоединить штифт.
Сдвиньте направитель верхнего ролика бумаги влево, чтобы освободить оба штифта из отверстий.
Поверните направитель верхнего ролика бумаги вверх.
Поверните направитель верхнего ролика бумаги вниз.
Снимите направитель верхнего ролика бумаги.
Есть два кронштейна задней крышки, которые прикреплены болтами к лотку многолистовой подачи и не требуют снятия.
Первый шаг — вставить два штифта слева.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите заднюю крышку, см. Back Cover на странице 157.
Снимите крышку ролика, см. Roll Cover на странице 154.
Снимите направитель верхнего ролика бумаги, см. Upper-Roll Paper Guide на странице 171.

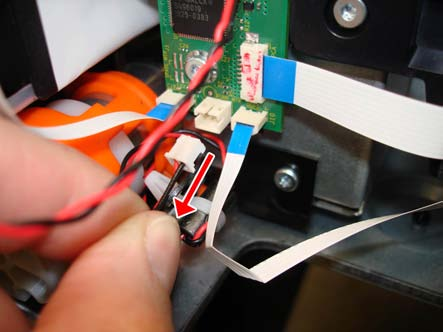

Будьте осторожны, так как малый разъем легко сломать.
Отсоедините кабель от 3 зажимов панели LAN Panel USB.
Убедитесь, что оба кабеля свободны.

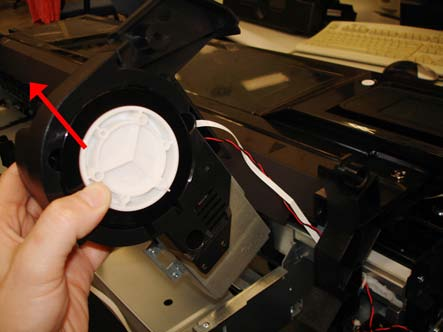

Поверните левую опору ролика (Left Roll Support) влево немного, чтобы отсоединить её от кронштейна.
Снимите левую опору ролика, соблюдая осторожность, чтобы не повредить кабели.

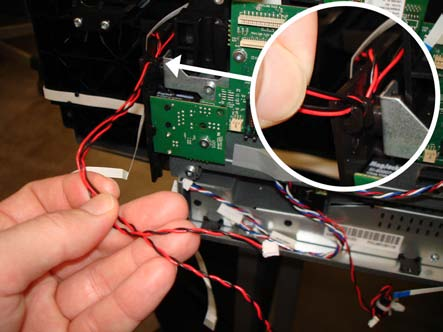

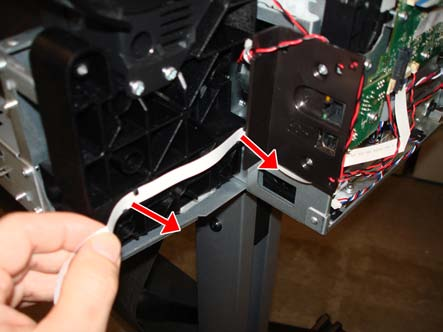

Протяните кабели через дугу.
При установке левой опоры ролика убедитесь, что оба кабеля протянуты через дугу.
Будьте внимательны при маршрутизации кабелей, убедитесь, что она совпадает с исходной. Проверьте, что кабели не препятствуют движению каких-либо деталей и не мешают установке крышек.

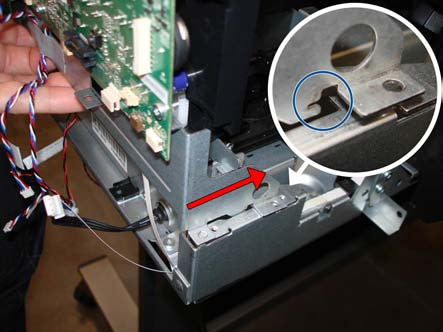

Убедитесь, что левая опора ролика закреплена внутри двух отверстий.

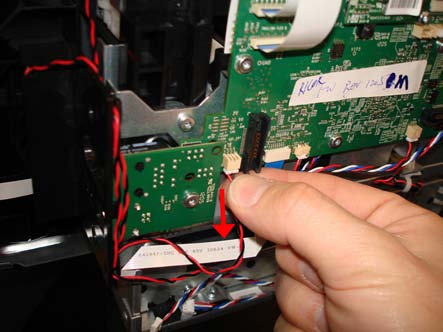

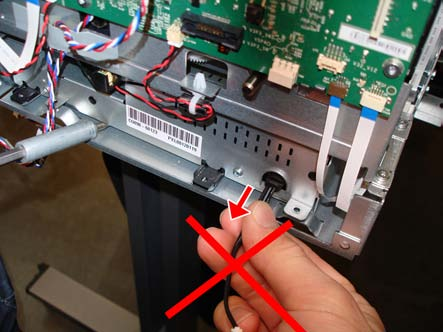

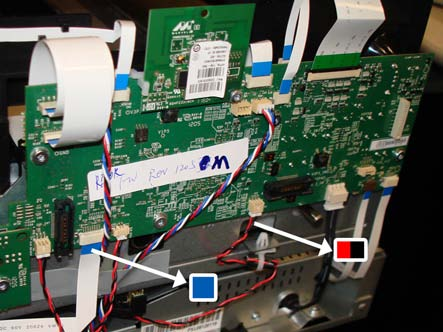

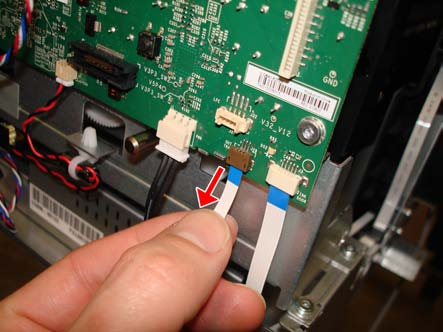

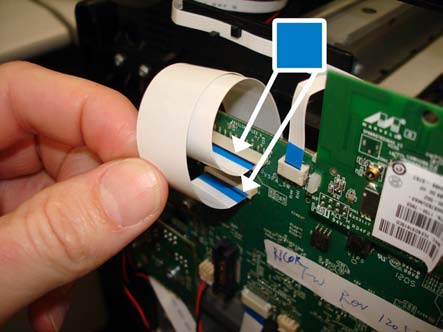

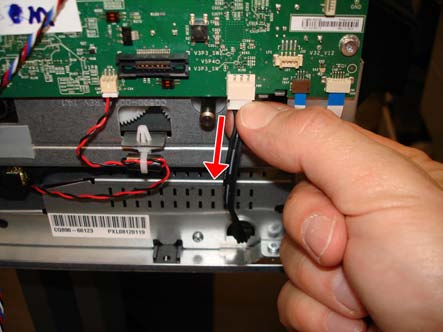

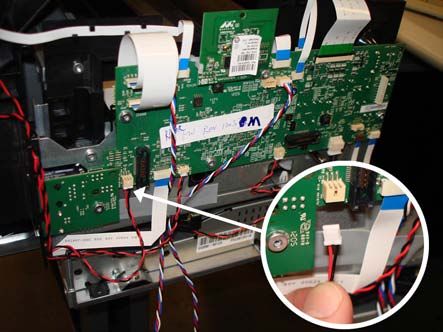

При подключении кабелей к Main PCA убедитесь, что синяя сторона плоского кабеля направлена на вас; красные/чёрные кабели должны быть расположены так, чтобы красный цвет всегда был слева.
Правая опора для моделей T120 не содержит амортизаторы. T120 и T520 имеют два разных узла с завода, тем не менее оба могут быть заменены опцией амортизатора T520 (идентично с внешней точки зрения), и доступен только один сервисный узел.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите заднюю крышку, см. Back Cover на странице 157.
Снимите крышку ролика, см. Roll Cover на странице 154.
Снимите направитель верхнего ролика бумаги, см. Upper-Roll Paper Guide на странице 171.

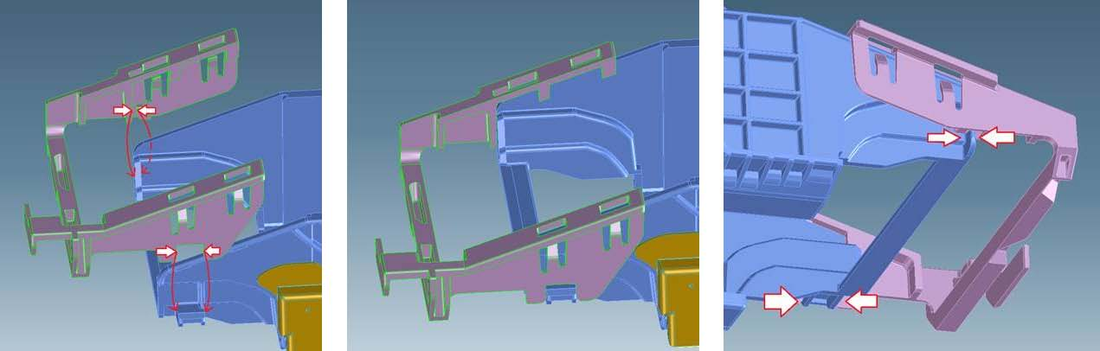

Есть два кронштейна задней крышки, которые прикреплены болтами к лотку многолистовой подачи, они не требуют снятия.

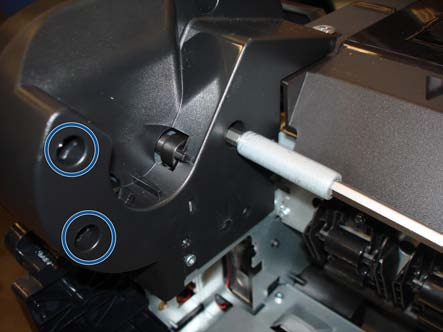

Снимите конец опоры ролика.
Снимите крышку правой опоры ролика.

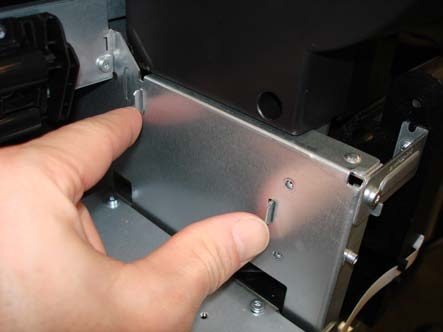

Сдвиньте датчик верхней крышки влево.

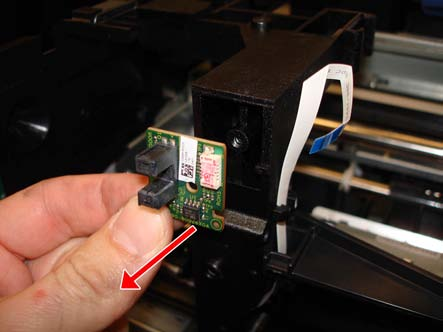

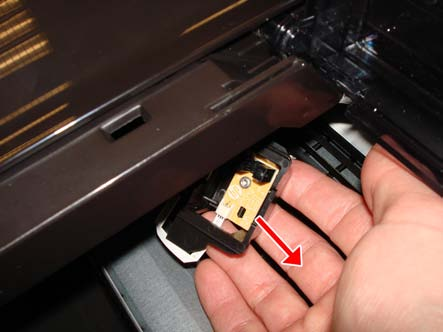

Извлеките датчик верхней крышки, соблюдая осторожность, чтобы не повредить плоский кабель.

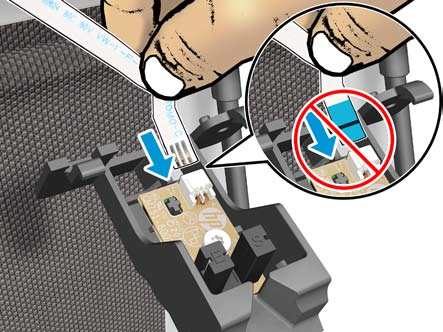

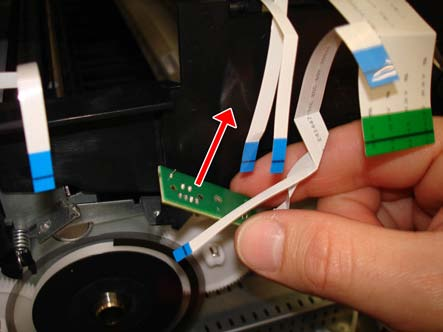

Отсоедините плоский кабель от датчика верхней крышки.

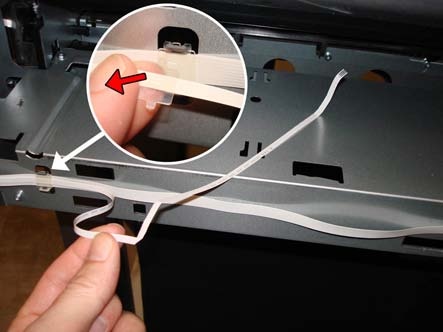

Сдвиньте плоский кабель из двух зажимов датчика верхней крышки.
Будьте внимательны при маршрутизации кабеля. Если кабель свисает, он может быть поломан кареткой.
Установите датчик в центр отверстия для облегчения сборки.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.
Снимите датчик верхней крышки, см. Top Cover Sensor на странице 182.

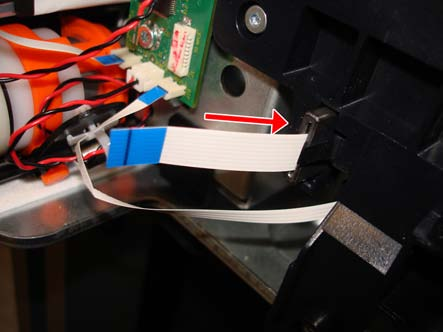

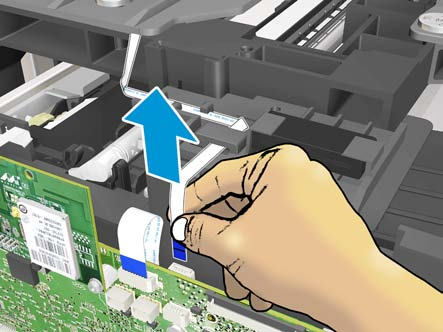

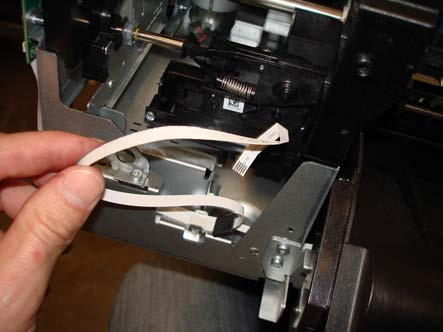

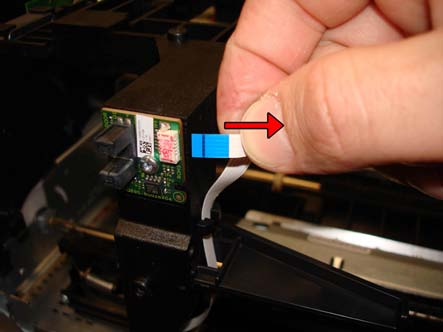

Отсоедините плоский кабель (Top Door Sensor FFC).

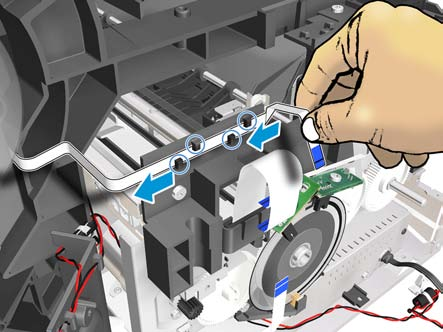

При маршрутизации плоского кабеля убедитесь, что вы пропускаете его через 3 зажима и что синий конец кабеля направлен вверх.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.

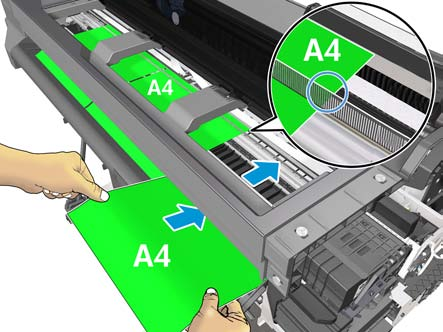

Вставьте бумагу (любого типа), чтобы предотвратить попадание смазки или грязи в принтер.
При работе в этой области, где грязь и смазка могут загрязнить другие детали принтера, рекомендуется надевать перчатки.

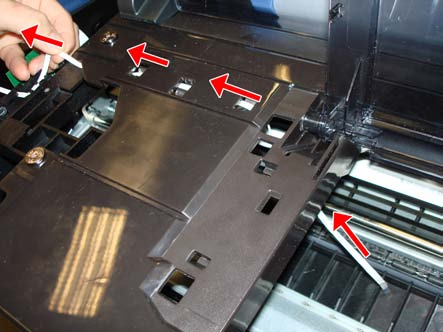

Снимите колпак с каретки и переместите её влево.
Полоса энкодера (Encoder Strip) не должна контактировать со смазкой направляющего стержня! Обращайтесь осторожно, берегите руки и полосу энкодера.
Праймер-трубка на торцевой пластине может повредиться.
Слегка поверните полосу энкодера для отсоединения от крючка.
Отсоедините полосу энкодера от крючка.

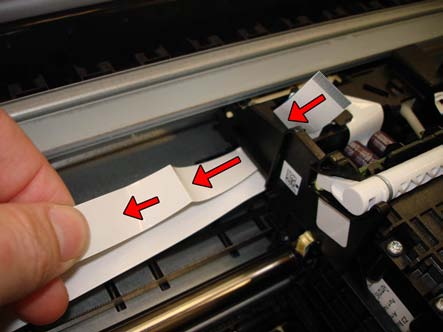

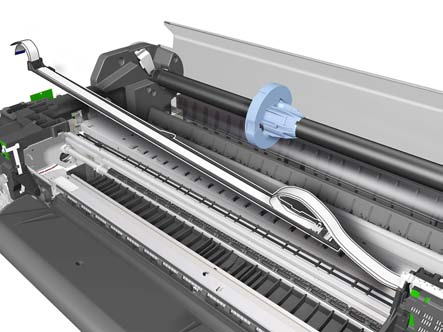

Осторожно сдвиньте полосу энкодера справа и извлеките её.

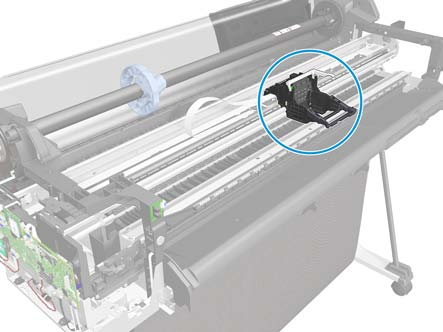

Переместите узел каретки (Carriage) в позицию кепирования.
Пропустите полосу энкодера через отверстие кронштейна. Очень важно: здесь показана лицевая сторона:
Полоса энкодера должна быть вставлена с правой стороны каретки на левую сторону.

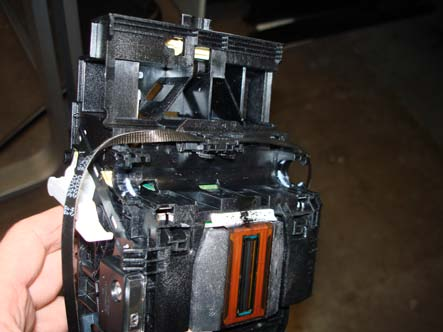

Пропустите полосу энкодера через отверстие каретки, стараясь не согнуть её.
Полоса энкодера должна выходить с другой стороны каретки, как показано.

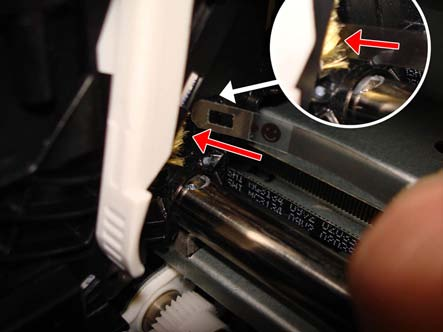

Правый конец полосы энкодера должен иметь треугольник в позиции, как показано ниже.

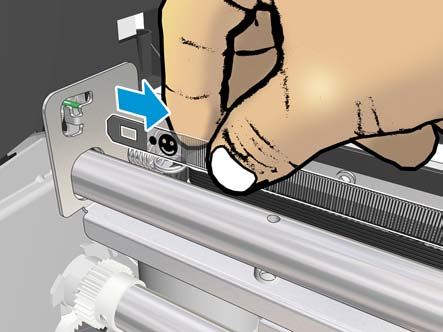

Когда вы присоедините левый конец полосы энкодера к крючку, убедитесь, что лицевая сторона находится в позиции, как показано ниже.

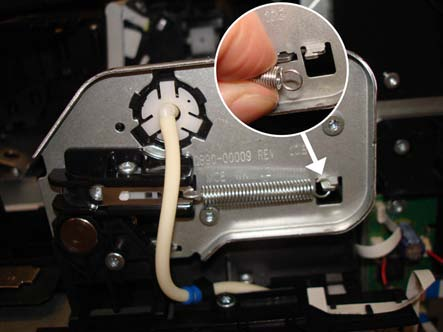

Присоедините полосу энкодера слева перед присоединением пружины справа.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите центральную крышку (Central Cover), см. раздел «Центральная крышка» на стр. 166.

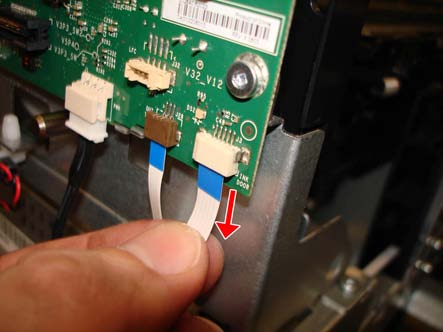

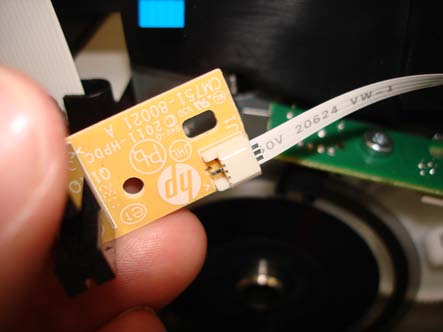

Снимите плату PCA и датчик крышки картриджа чернил (Ink Cartridge Cover PCA and Sensor).

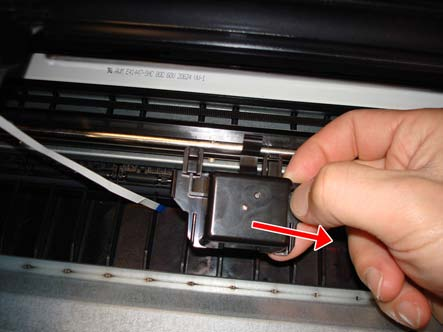

Замена кабеля платы PCA крышки картриджа чернил. Кабель требует замены только если он явно повреждён или если замененный датчик не работает.
Сдвиньте вниз плоский кабель для отсоединения от крючка.
Выведите кабель платы PCA крышки картриджа чернил из маршрута.
Убедитесь, что кабель платы PCA крышки картриджа чернил свободен, как показано.
Отсоедините кабель платы PCA крышки картриджа чернил от зажима.
Выдвиньте кабель платы PCA крышки картриджа чернил, стараясь не потерять ферритовый фильтр.

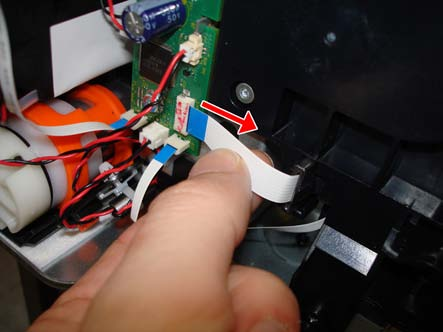

Отключите кабель платы PCA крышки картриджа чернил.
Снимите кабель платы PCA крышки картриджа чернил.
Важно прокладывать новый кабель так же, как старый кабель.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.

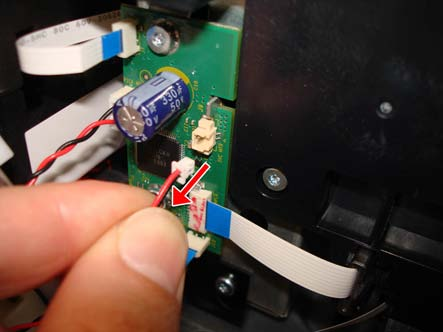

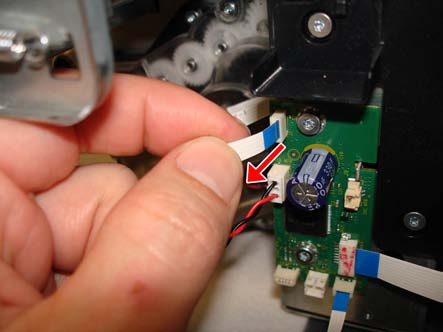

Отключите кабель блока питания (Power Supply) от главной платы (Main PCA).
Выдвиньте плоской отверткой и нажмите с тыльной стороны.
Никогда не вытягивайте блок питания, потянув кабель, так как вы его повредите.

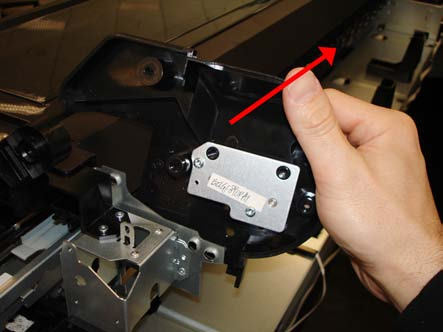

Осторожно выдвиньте блок питания.
Будьте осторожны, не отключайте и не повредите кабели или дисковый энкодер.
Снимите блок питания спереди.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.

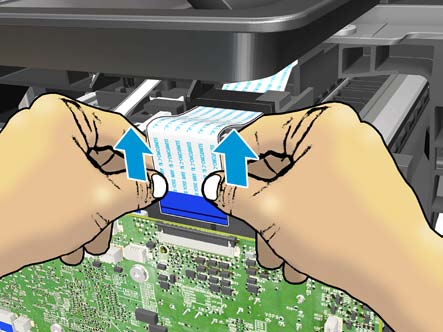

Отключите все кабели (7 кабелей FFC сверху и 3 кабеля FFC снизу, а также 3 кабеля моторов). См. раздел «Главная плата» на стр. 28.
Внимание! Не тяните слишком сильно, чтобы не повредить разъёмы.
Когда отключаете этот плоский кабель, убедитесь, что разблокировали его, нажав вверх на зажим.
Отцепите два кабеля от нижнего крючка.
Отцепите два кабеля от верхних крючков.
Убедитесь, что оба кабеля свободны.
Выдвиньте главную плату (Main PCA) горизонтально для отсоединения от крючка.
Главная плата (Main PCA) выйдет из принтера вместе с присоединённым металлическим кронштейном.
При монтировании главной платы помните о необходимости вставить её в крючок.

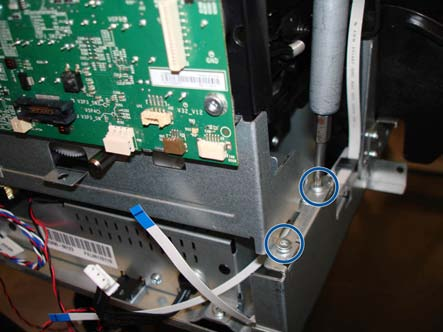

Сначала установите эти два винта, так будет легче завинтить следующие два винта.
Вдвиньте кронштейн главной платы, чтобы совместить два отверстия, и завинтите два винта без их повреждения.

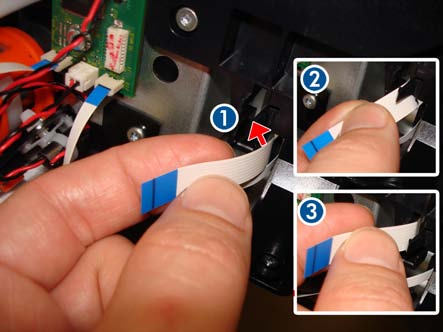

При подключении кабелей к Main PCA убедитесь, что синяя сторона плоского кабеля направлена на вас; красные/чёрные кабели должны быть расположены так, чтобы красный цвет всегда был слева.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. переднюю крышку на стр. 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите главную плату (Main PCA), см. главную плату на стр. 198.

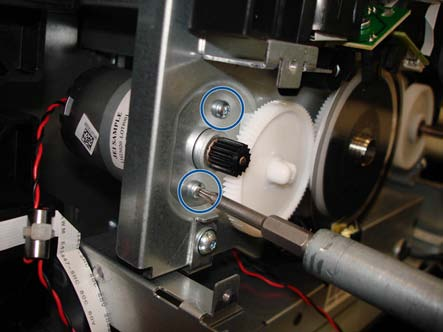

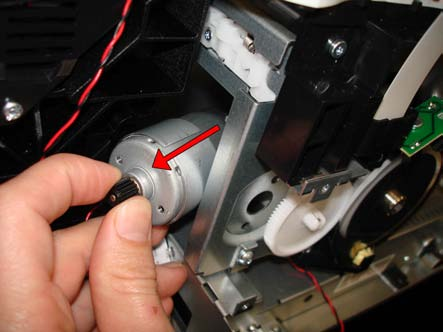

Сдвиньте двигатель подачи бумаги (Paper Motor) внутрь и удерживайте пальцем, чтобы он не упал.

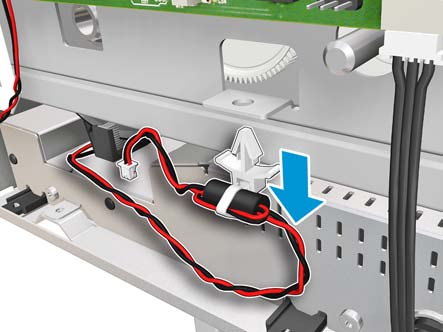

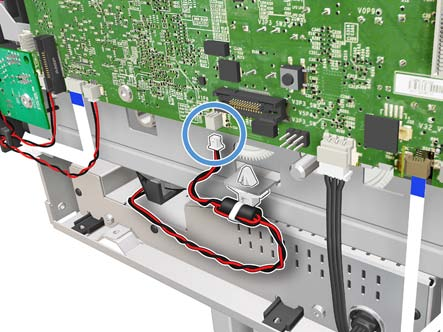

Убедитесь, что ферритовый сердечник переустановлен внутри стенки панели LAN USB (LAN Panel USB).
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите главную плату (Main PCA), см. главную плату на стр. 198.
Будьте осторожны и не повредите диск энкодера (Encoder Disk).

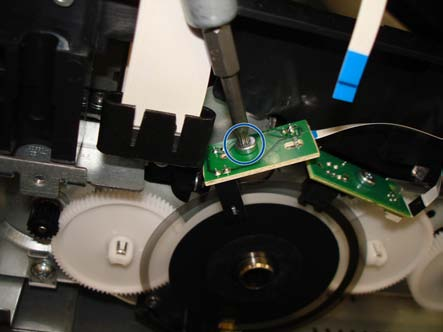

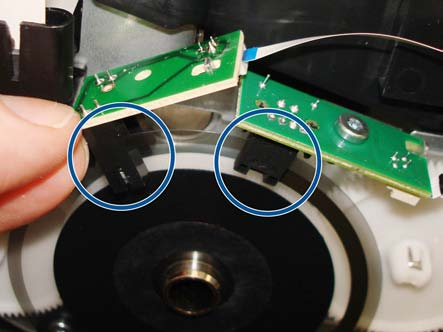

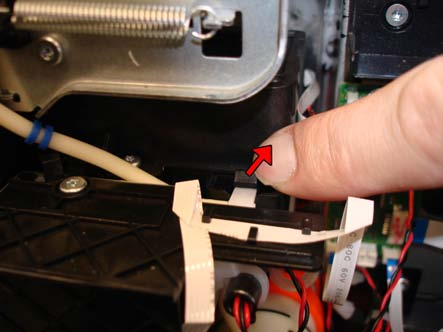

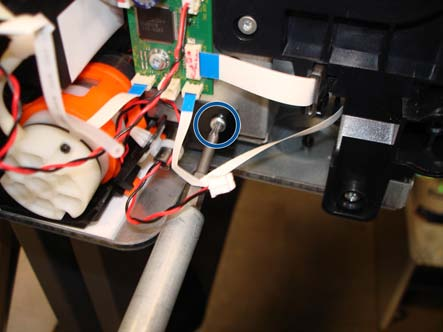

Отпустите плату (PCA) от штифта или упора.
Поверните плату (PCA) для доступа к разъёму.
Будьте осторожны и не повредите диск энкодера (Encoder Disk).

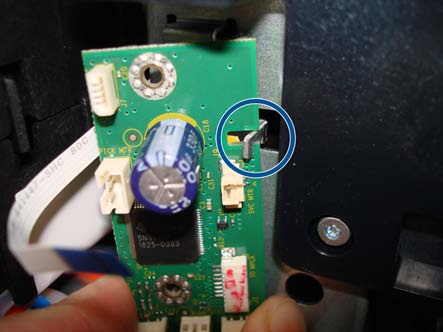

Отпустите плату (PCA) от штифта или упора.
Поверните плату (PCA) для доступа к разъёму.
Будьте осторожны и не повредите ленту энкодера (Encoder Strip) при установке двух плат (PCAs).
При подключении кабелей к платам (PCAs) убедитесь, что синяя сторона плоских кабелей направлена вверх.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите главную плату (Main PCA), см. главную плату на стр. 198.
Снимите плату энкодера и индекс (Encoder PCA and Index), см. на стр. 206.
Снимите держатель вала подачи щетки (Holder Brush Feed Shaft).

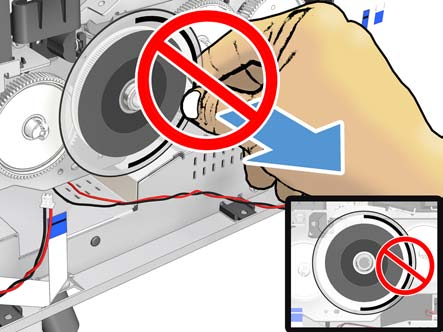

ВАЖНО: не снимайте диск энкодера (Encoder Disk) без проверки положения чёрной контрольной метки.
Поверните диск энкодера (Encoder Disk) в положение, где чёрная контрольная метка полностью находится ниже середины диска (так чтобы она выглядела как улыбка).
Снимите диск энкодера (Encoder Disk), потянув его (не перемещая ролик).

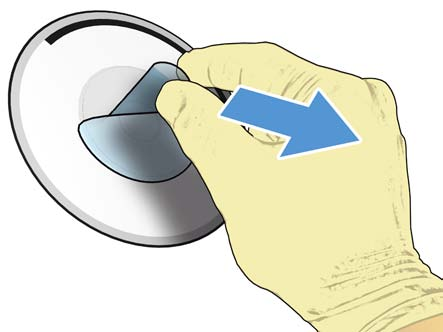

Удалите защитную плёнку с нового диска энкодера (Encoder Disk). ВАЖНО: носите перчатки.
Очистите новый диск энкодера (Encoder Disk) безворсовой тканью, смоченной спиртом, для удаления остатков клея.
Установите новый диск энкодера (Encoder Disk) с чёрной контрольной меткой в точно такое же положение, как было при снятии (не перемещая ролик).
Убедитесь, что диск энкодера (Encoder Disk) установлен прочно.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.
Если требуется включить принтер, передняя панель (Front Panel) может быть установлена на зажимы (без крышки).
Снимите центральную крышку (Central Cover), см. центральную крышку на стр. 166.
Переместите каретку (Carriage) в середину прижимного вала (Platen).
Снимите крышку каретки платы (PCA Carriage Cover).
Отсоедините и снимите кабельный ввод (strain relief).
Отсоедините шлейф (Trailing Cable), потянув синий пластик.
Положите шлейф (Trailing Cable) в плоское положение, осторожно избегая складок.
Осторожно вытяните шлейф (Trailing Cable) через отверстие.
Отсоедините второй шлейф (Trailing Cable), потянув синий пластик.
Положите шлейф (Trailing Cable) в плоское положение, осторожно избегая складок.
Осторожно вытяните шлейф (Trailing Cable) через отверстие.
Оставьте обе части шлейфа (Trailing Cable) висящими справа.
Отсоедините обе части шлейфа (Trailing Cable).

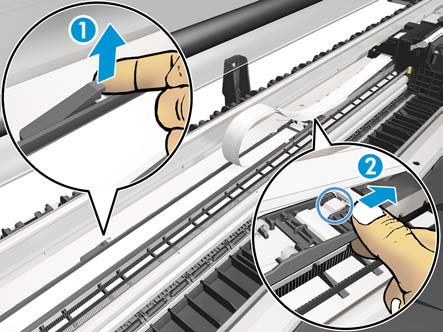

Отсоедините фиксатор гибкого кабеля (flex retainer). Рекомендуется носить перчатки.
Сдвиньте фиксатор гибкого кабеля (flex retainer) вправо для отсоединения.

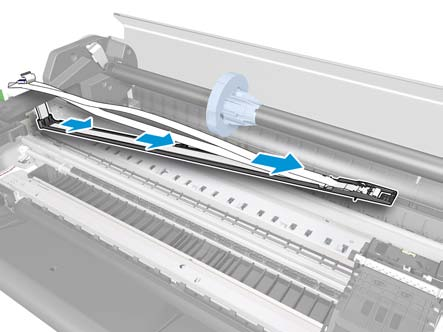

Сдвиньте шлейф (Trailing Cable) вправо, пропуская плоские кабели через отверстие.
Рекомендуется носить перчатки при выполнении установки и быть осторожными, не трогайте ленту энкодера (Encoder Strip).
Пропустите шлейф (Trailing Cable) через крышку главной платы (Main PCA Cover) и через ферритовый сердечник.
При подключении кабелей к главной плате (Main PCA) помните, что синяя сторона шлейфа (Trailing Cable) должна быть направлена вверх.
При подключении обеих частей шлейфа (Trailing Cable) вставляйте их в разъёмы прямо.
Закрепите шлейф (Trailing Cable) за два крючка.
Будьте осторожны и не повредите кабели.
Помните, что нужно переустановить фиксатор шлейфа (Trailing Cable retainer).
При установке крышки каретки платы (PCA Carriage Cover) буква A должна быть справа.
По завершении установки очистите полоску кодера (Encoder Strip). См. раздел "Очистка полоски кодера" на странице 306.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Избегайте случайного прикосновения к диску кодера (Encoder Disk).
Переместите каретку (Carriage) влево.
Нажмите на металлический лист и выдвиньте сервисную станцию (Service Station).
Если при выдвижении сервисной станции (Service Station) происходит взаимодействие с металлическим кронштейном (metallic bracket), нажмите на сервисную станцию.

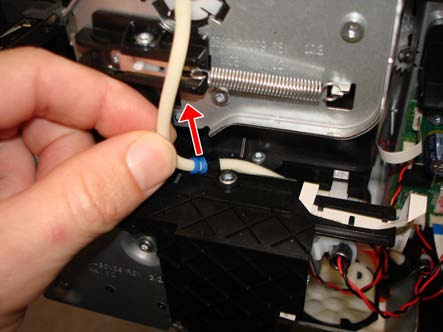

Установите синие шайбы трубки с левой стороны крючка.
По завершении успешной установки этого узла выполните процедуру сброса комплекта профилактического обслуживания (Preventive Maintenance Kit Reset), см. раздел 3.5 PMK2 на странице 117.

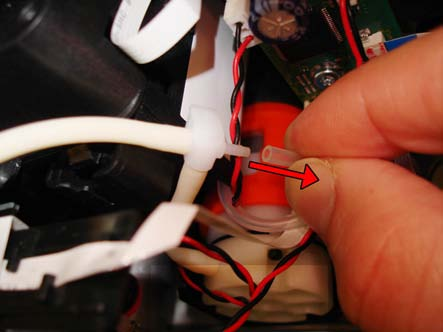

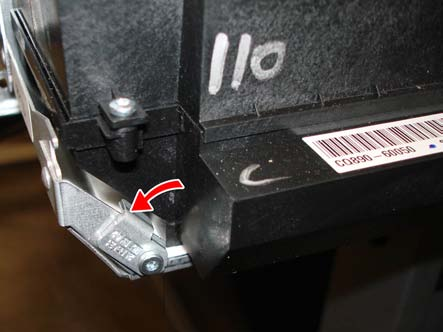

Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Установите синие шайбы трубки с левой стороны крючка.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front cover), см. раздел "Передняя крышка" на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right cover), см. раздел "Правая крышка" на странице 147.
Снимите переднюю панель (Front Panel), см. раздел "Передняя панель" на странице 159. ВНИМАНИЕ:
Если требуется включить принтер, передняя панель (Front Panel) может быть установлена на зажимы (без крышки).
Снимите центральную крышку (Central Cover), см. раздел «Центральная крышка» на стр. 166.
Снимите сервисную станцию (Service Station), см. раздел "Сервисная станция" на странице 220.
Не трогайте диск кодера (Encoder Disk) сервисной станции при её обработке.
Снимите полоску кодера (Encoder Strip), см. раздел "Полоска кодера" на странице 187.
Снимите картриджи чернил (Ink Cartridges), см. раздел "Замена картриджа чернил" на странице 66.
Убедитесь, что каретка (Carriage) находится в правильном положении.
Отключите два плоских кабеля от платы (PCA).
Снимите один винт T-15 с левой стороны.
Отстегните фиксатор хвостового кабеля (trailing cable retainer clip), показанный здесь (1), и сдвиньте его вправо (2).
Сдвиньте концевую пластину правого основания (right backbone end plate) вправо.
Оставьте правое основание (right backbone) на прижиме (platen).

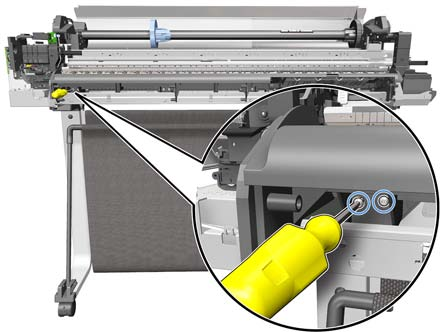

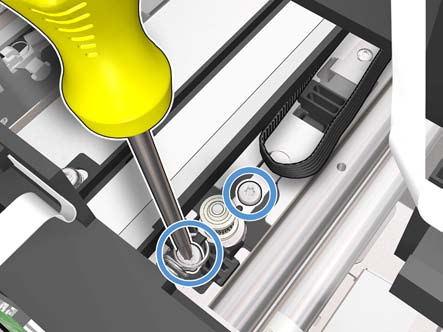

Снимите два винта T-10 с правой концевой пластины (Right End Plate).

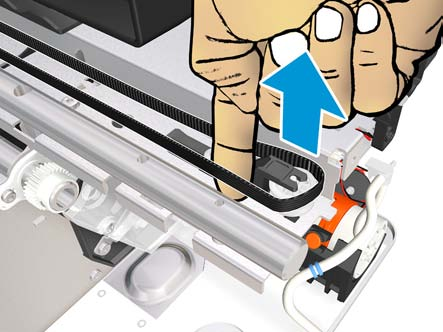

Отсоедините ремень каретки (Carriage Belt) пальцем и поднимите его.
Снимите ремень каретки (Carriage Belt) со шкива (end pulley).

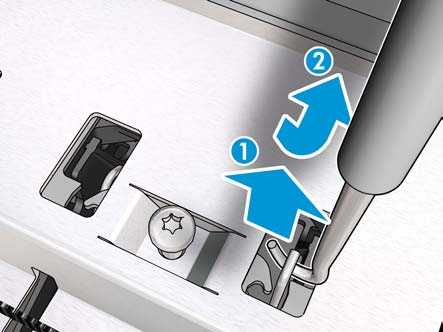

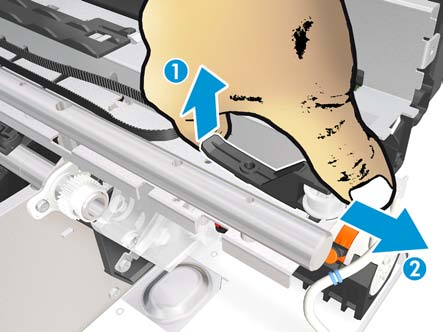

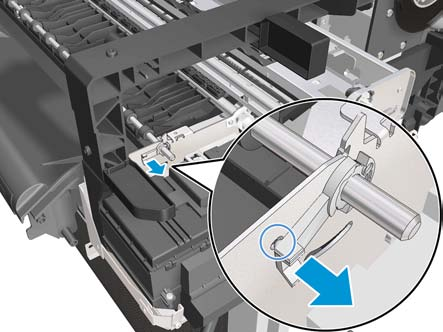

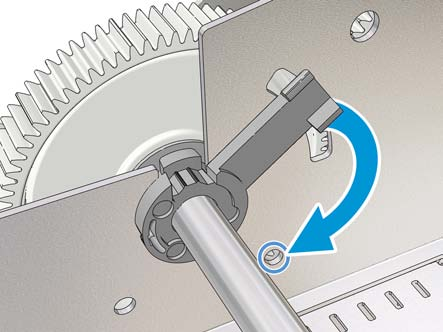

Отстегните защёлку шкива (pulley latch), показанную здесь (1), и сдвиньте её вправо (2).

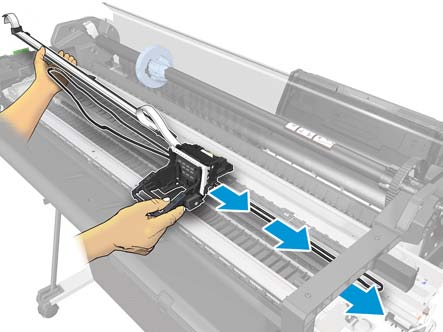

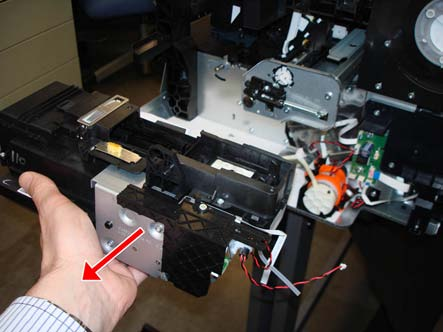

Сдвиньте каретку (Carriage), ремень (Belt) и хвостовой кабель (Trailing Cable) вправо.
Для переустановки ремня используйте отвёртку для возврата ремня (Belt) на место.

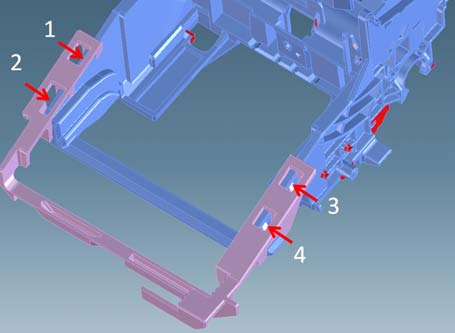

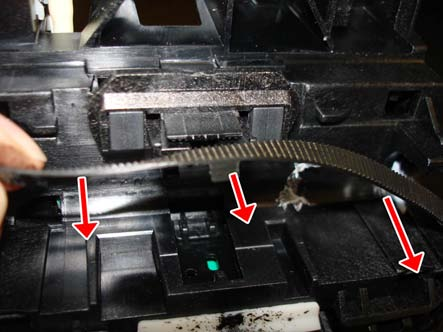

При установке узла каретки (Carriage Assembly) убедитесь, что указанная здесь деталь надета на направляющий стержень (slider rod).
По завершении установки очистите полоску кодера (Encoder Strip) (см. раздел "Очистка полоски кодера" на странице 306) и датчик линии каретки (Line Sensor) (см. раздел "Очистка датчика линии каретки" на странице 306).
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.
Снимите центральную крышку (Central Cover), см. раздел «Центральная крышка» на стр. 166.
Снимите сервисную станцию (Service Station), см. раздел "Сервисная станция" на странице 220.
Снимите картриджи чернил (Ink Cartridges), см. раздел "Замена картриджа чернил" на странице 66.
Снимите полоску кодера (Encoder Strip), см. раздел "Полоска кодера" на странице 187.
Снимите печатающую головку (printhead), см. раздел "Замена печатающей головки" на странице 68.
Снимите каретку (Carriage), см. раздел "Каретка и ремень" на странице 229.
Поверните каретку (Carriage) для осмотра нижней стороны.
По завершении успешной установки этого узла выполните процедуру сброса комплекта профилактического обслуживания (Preventive Maintenance Kit Reset), см. раздел 3.4 PMK1 на странице 117.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите сервисную станцию (Service Station), см. раздел "Сервисная станция" на странице 220.
Снимите насос праймера (Prime Pump), см. раздел "Насос праймера" на странице 226.
Снимите лоток подачи нескольких листов (Multi-Sheet Tray), см. узел лотка подачи нескольких листов (Multi-Sheet Tray Assembly) на странице 252.

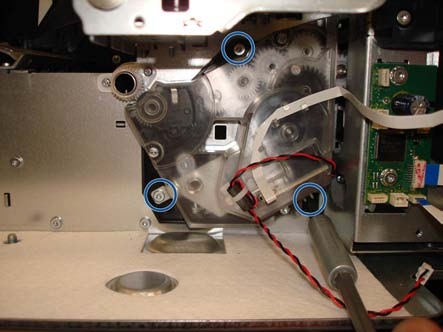

Сдвиньте модуль редукторной передачи (Right Gear Train Module) горизонтально, чтобы отсоединить штифты.
Снимите модуль редукторной передачи (Right Gear Train Module).
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.
Снимите центральную крышку (Central Cover), см. раздел «Центральная крышка» на стр. 166.
Снимите один винт T-10 с левой стороны узла звёздочки (Starwheel Assembly).
Снимите один винт T-10 с правой стороны узла звёздочки (Starwheel Assembly).
Отсоедините узел звёздочки (Starwheel Assembly) от двух крючков, сдвинув его вверх.
Снимите узел звёздочки (Starwheel Assembly).
При установке узла звёздочки (Starwheel Assembly) убедитесь, что он правильно расположен на крючках.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.
Снимите центральную крышку (Central Cover), см. раздел «Центральная крышка» на стр. 166.
Снимите главную плату (Main PCA), см. главную плату на стр. 198.
Снимите звёздочку (Starwheel), см. раздел "Узел звёздочки" на странице 239.
Снимите крышку каретки и переместите её влево от принтера.
Потяните правый подшипник (Right Bearing), чтобы отсоединить его от отверстия.
Переместите каретку слева направо по принтеру.
Оставьте каретку в показанном ниже положении, не касаясь её валом вывода (Output Shaft).
Переместите резак вправо и оставьте его в центре платформы (Platen).
Сдвиньте шлейф Bridge FFC (1) и извлеките его (2).

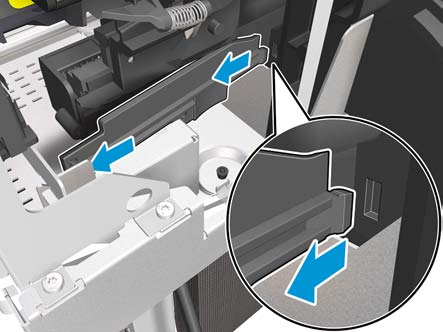

Отсоедините крышку главной платы (Main PCA Cover) от кронштейна.
Потяните левый подшипник (Left Bearing), чтобы отсоединить его от отверстия (1), затем поверните его (2).
Сдвиньте левый подшипник вправо.

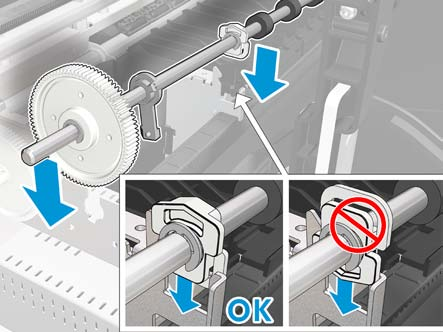

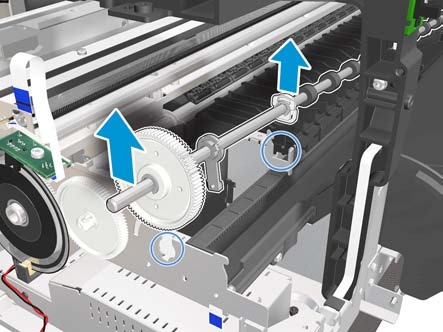

Поднимите вал вывода (Output Shaft), чтобы отсоединить средний подшипник (Middle Bearing).
Сдвиньте вал вывода влево, чтобы освободить его от отверстия.
Если средний подшипник установлен на заводе в другом положении (повёрнут на 180º), это также правильно.
Убедитесь, что средний подшипник установлен правильно.
Установите левый подшипник в это положение для крепления к левому кронштейну.
Поворачивайте левый подшипник до тех пор, пока он не защёлкнется в отверстие.

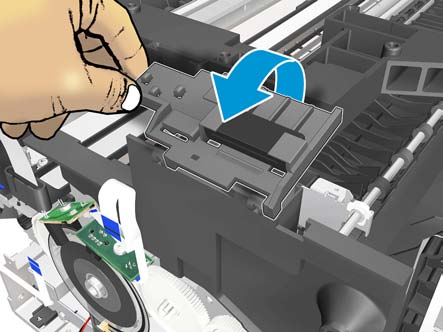

Заблокируйте колёсики опоры принтера.

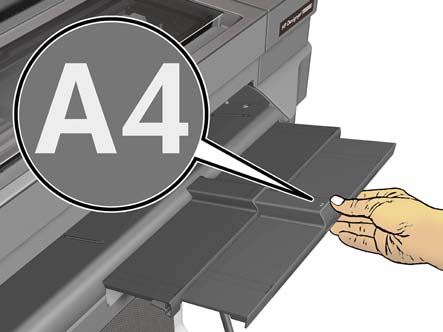

Выдвиньте выходной лоток (Output Tray) в положение A4.
Слегка согните выходной лоток, как показано ниже.
Одновременно выдвиньте выходной лоток.

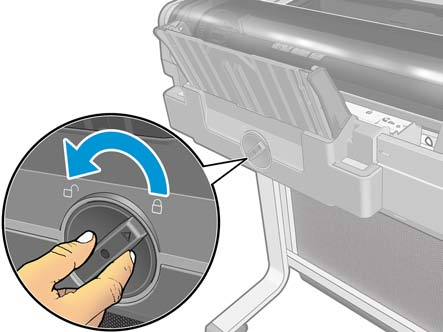

Разблокируйте узел многолистовой кассеты (Multi-Sheet Tray Assembly).
Извлеките узел многолистовой кассеты.

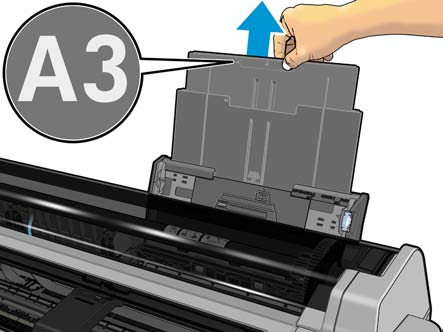

Выдвиньте расширители многолистовой кассеты в положение A3.
Отсоедините расширители от узла.
Слегка согните расширители, как показано ниже.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.
Снимите центральную крышку (Central Cover), см. раздел «Центральная крышка» на стр. 166.
Извлеките выходной лоток, см. раздел Выходной лоток на стр. 249.
Потяните левую часть крышки извлечения резака (Cutter Extraction Lid).
Сдвиньте крышку извлечения резака влево, чтобы отсоединить её от отверстия.
Снимите крышку извлечения резака.
При монтаже выходной платформы (Output Platen) используется 4 штифта и фиксатора.

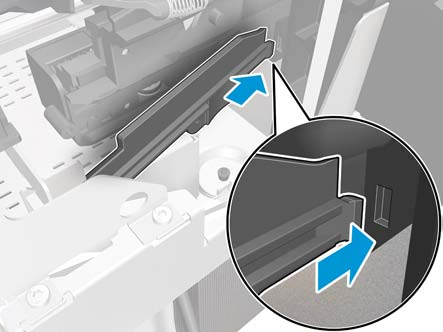

Введите крышку извлечения резака в отверстие.
Убедитесь, что указанная ниже деталь расположена правильно при установке.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.
Извлеките источник питания (Power Supply), см. стр. 196.
Отсоедините кабель двигателя каретки (Carriage Motor Cable).
Отсоедините его от держателя в шасси.
Извлеките кабель двигателя каретки.

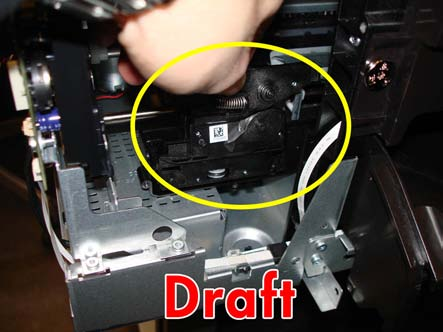

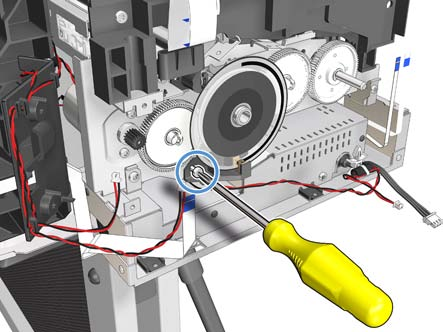

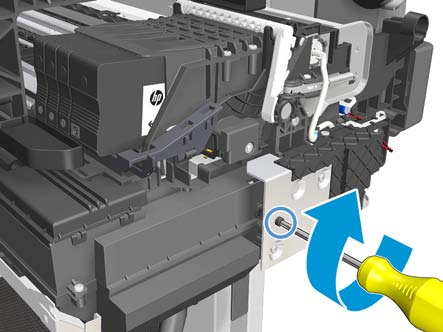

Держите отвёртку вставленной при рычажном движении и одновременно освобождайте левый конец ремня от шкива двигателя каретки (Carriage Pulley Motor).
Снимите ремень каретки со шкива.
Поверните двигатель каретки для лучшего доступа к нему.
Когда вы присоедините левый конец полосы энкодера к крючку, убедитесь, что лицевая сторона находится в позиции, как показано ниже.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Оставьте резак в этом положении.
Потяните левую часть крышки извлечения резака (Cutter Extraction Lid).
Сдвиньте крышку извлечения резака влево, чтобы отсоединить её от отверстия.
Снимите крышку извлечения резака.
Переместите резак вправо. Убедитесь, что шестерни резака находятся ниже направляющей рейки резака и идеально с ней взаимодействуют.
Введите крышку извлечения резака в отверстие.
Режущий мост (Cutter Bridge) закреплен на передней части каретки (Carriage), как показано ниже:

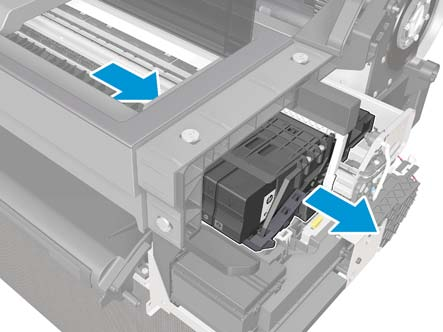

Извлеките картриджи с чернилами (Ink Cartridges) и узел печатающей головки (Printhead Assembly), см. Замена печатающей головки на странице 68.
Выключите принтер и извлеките кабель питания.
Убедитесь, что каретка (Carriage) расположена в центре валика (Platen), где вы сможете легко получить доступ к ней.
Используя инструмент, входящий в комплект режущего узла (Cutter Assembly Kit), поднимите два штыря, крепящих режущий мост (Cutter Bridge) к правой стороне каретки (Carriage).
Используя инструмент повторно, поднимите два штыря, крепящих режущий мост (Cutter Bridge) к левой стороне каретки (Carriage).
Расположите новый режущий мост (Cutter Bridge) над кареткой (Carriage) и нажмите вниз.

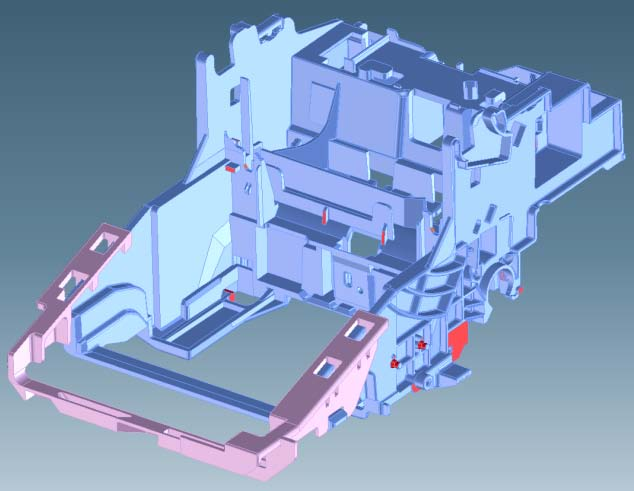

Режущий мост (Cutter Bridge) спроектирован так, чтобы надеться на элементы каретки (Carriage).
Используя инструмент, входящий в комплект режущего узла (Cutter Assembly Kit), нажмите каждый из четырех штырей, крепящих режущий мост (Cutter Bridge) к каретке (Carriage), и убедитесь, что все они правильно зафиксированы; в противном случае режущий механизм (Cutter) может работать некорректно.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.
Снимите центральную крышку (Central Cover), см. раздел «Центральная крышка» на стр. 166.
Извлеките выходной лоток, см. раздел Выходной лоток на стр. 249.
Извлеките режущий узел (Cutter Assembly), см. Режущий узел на странице 264.

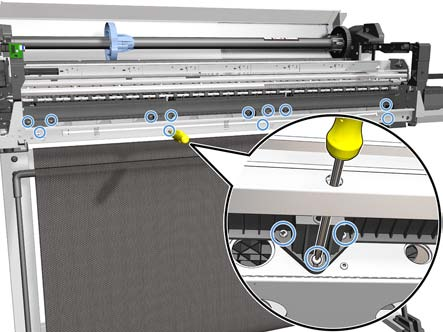

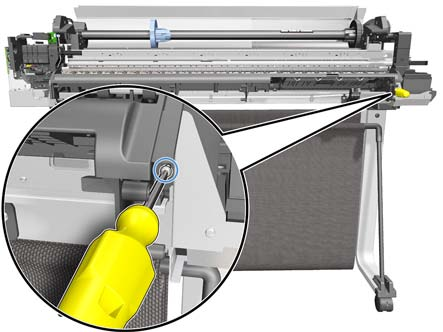

Снимите двенадцать винтов T-10 для принтера на 36 дюймов (девять винтов для принтера на 24 дюйма).
Поверните направляющую режущего механизма (Cutter Guide) приблизительно на 160°.

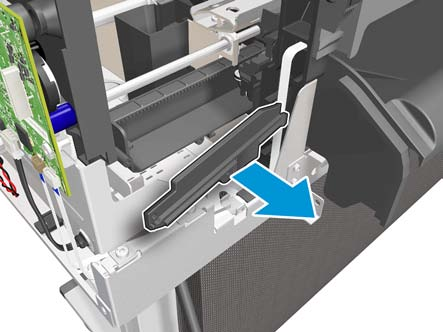

Сдвиньте направляющую режущего механизма (Cutter Guide) вправо и извлеките ее.
Выключите принтер и извлеките кабель питания.
Снимите лоток подачи нескольких листов (Multi-Sheet Tray), см. узел лотка подачи нескольких листов (Multi-Sheet Tray Assembly) на странице 252.

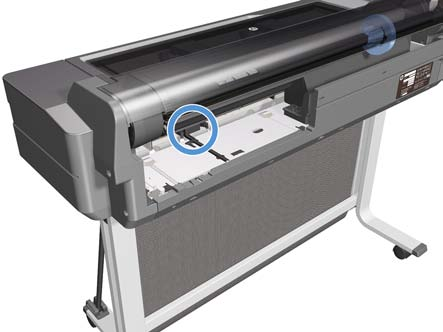

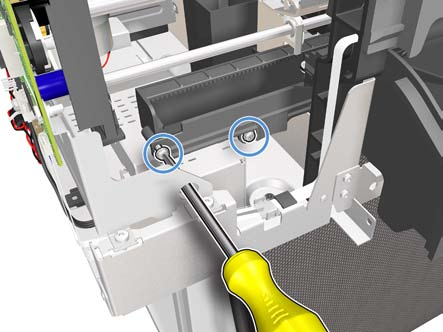

Найдите датчик отсутствия бумаги (Out-Of-Paper Sensor).
Отсоедините крышку шлейфа датчика отсутствия бумаги (Out-Of-Paper Sensor FFC Cover).
Сдвиньте крышку шлейфа датчика отсутствия бумаги (Out-Of-Paper Sensor FFC Cover).

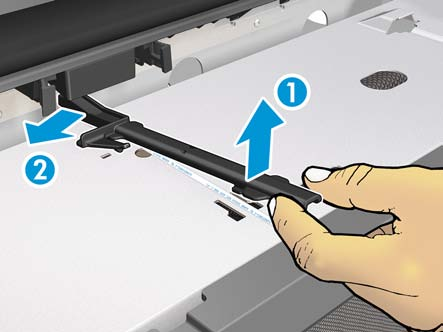

Поднимите (1) крышку шлейфа датчика отсутствия бумаги (Out-Of-Paper Sensor FFC Cover) и сдвиньте ее влево (2).
Нажмите на зажимы удерживающие узла датчика отсутствия бумаги (Out-Of-Paper Sensor Assembly).
Выдвиньте узел датчика отсутствия бумаги (Out-Of-Paper Sensor Assembly).

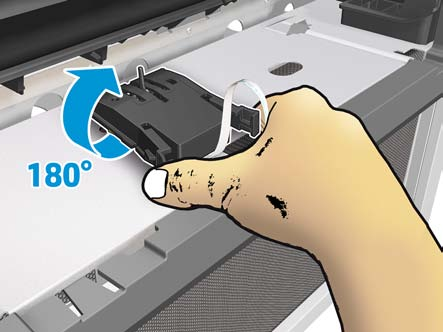

Переверните узел датчика отсутствия бумаги (Out-Of-Paper Sensor Assembly) для лучшего доступа к разъему.
Отсоедините кабель датчика отсутствия бумаги (Out-Of-Paper Sensor cable).
Извлеките узел датчика отсутствия бумаги (Out-Of-Paper Sensor Assembly).
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите заднюю крышку, см. Back Cover на странице 157.
Извлеките датчик отсутствия бумаги (Out-Of-Paper Sensor), см. Датчик отсутствия бумаги на странице 273.
Отсоедините кабель датчика отсутствия бумаги (Out-Of-Paper Sensor Cable) от платы распределения (Bundle Board).
Проведите кабель датчика отсутствия бумаги (Out-Of-Paper Sensor Cable) через крючок.
Извлеките кабель датчика отсутствия бумаги (Out-Of-Paper Sensor Cable).
При прохождении кабеля датчика отсутствия бумаги (Out-Of-Paper Sensor Cable) через крючок убедитесь, что синий конец кабеля направлен на вас.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.

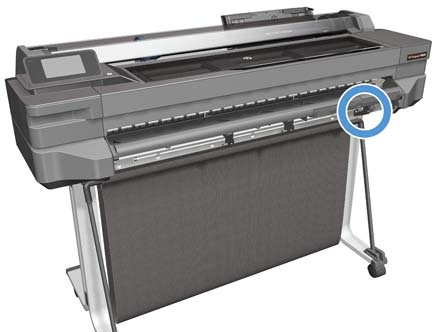

Найдите узел датчика лотка выхода (Output Tray Sensor Assembly).
Отсоедините датчик лотка выхода (Output Tray Sensor) от двух штифтов позиционирования.
Извлеките узел датчика лотка выхода (Output Tray Sensor Assembly) в направлении, показанном ниже.
Извлеките кабель датчика лотка выхода (Output Tray Sensor Cable) из зажима удержания узла.
Отсоедините плоский шлейф (Output Tray FFC).
При установке кабеля датчика лотка выхода (Output Tray Sensor Cable) убедитесь, что ориентация кабеля правильна во время установки.
Подсоедините два штифта датчика лотка выхода (Output Tray Sensor) к передней части принтера.
Убедитесь, что датчик лотка выхода (Output Tray Sensor) установлен правильно.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Извлеките датчик лотка выхода (Output Tray Sensor), см. Узел датчика лотка выхода на странице 278.

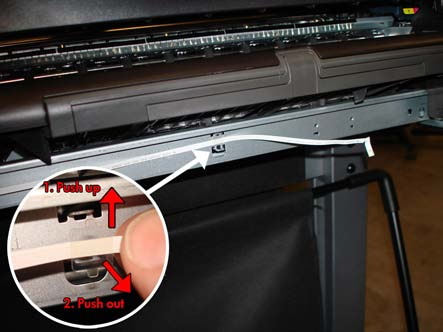

Отсоедините позиционный шлейф (locator FFC) с правой стороны переднего поперечного луча (Front Cross Beam).
Отсоедините позиционный шлейф (locator FFC) в центре переднего поперечного луча (Front Cross Beam).
Отсоедините позиционный шлейф (locator FFC) с левой стороны переднего поперечного луча (Front Cross Beam).
Отсоедините кабель датчика удлинителя лотка выхода (Output Tray Extender Sensor Cable) от основной печатной платы (Main PCA).
Аккуратно проведите плоский шлейф.
Извлеките кабель датчика удлинителя выходного лотка.
Пропустите кабель датчика удлинителя выходного лотка через отверстие переднего поперечного луча.
Пропустите кабель датчика удлинителя выходного лотка через отверстие левой арки. Важно: синий цвет должен быть обращен к вам.
Проденьте кабель датчика удлинителя выходного лотка через отверстие левой арки.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Убедитесь, что сервисная станция находится в правильном положении.

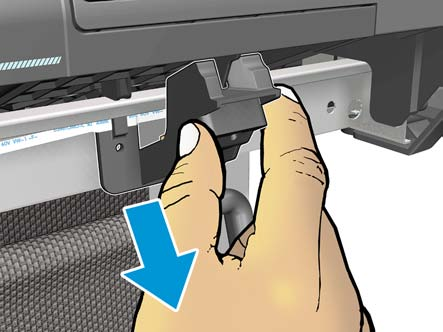

Отсоедините правую сторону крышки узла PCA каретки.
Извлеките крышку узла PCA каретки.
Важно: если каретка находится в закрытом положении, поверните шестерню сервисной станции по часовой стрелке, чтобы открыть её.
Переместите каретку слегка, чтобы получить доступ к датчику линии каретки, сохраняя расстояние 4 см.

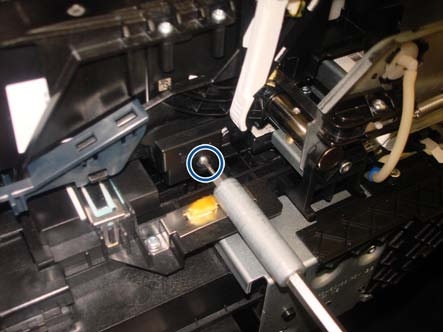

Убедитесь, что винт не упадёт в сервисную станцию.
Откройте защёлку каретки вверх, чтобы получить доступ к датчику линии каретки.
Отсоедините датчик линии от каретки.
Извлеките датчик линии каретки.
Убедитесь, что конец датчика линии каретки введён в отверстие каретки.
Перед установкой крышек очистите датчик линии каретки. См. раздел «Очистка датчика линии каретки» на стр. 306.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front cover), см. раздел "Передняя крышка" на странице 144.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.

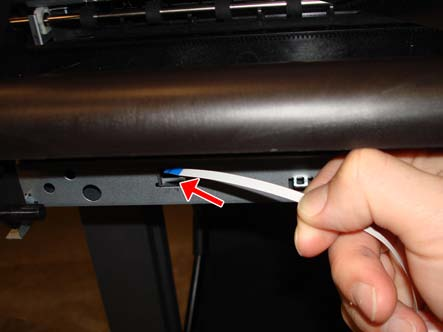

Отсоедините четыре кабеля FFC (плоские гибкие кабели) от платы Bundle.
Отсоедините плату Bundle от крючка.

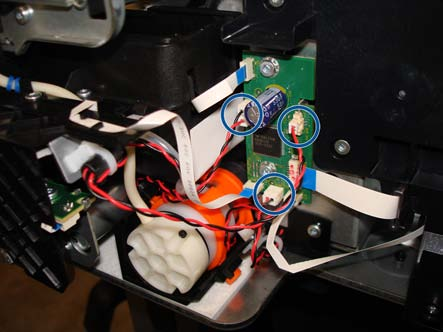

Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите заднюю крышку, см. Back Cover на странице 157.

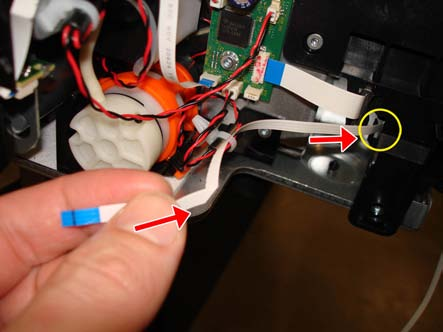

Отсоедините кабель FFC от платы Bundle.

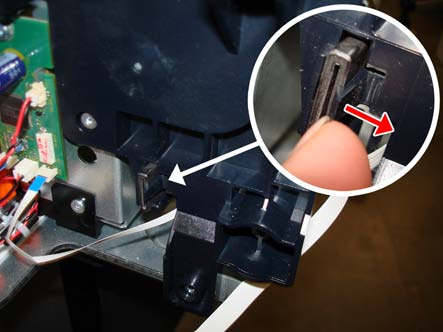

Отожмите два локатора FFC, сначала нажимая вверх, затем нажимая наружу.
Извлеките кабель FFC платы Bundle из маршрута.
Осторожно извлеките кабель FFC из крючка левой арки.
Осторожно извлеките кабель FFC из 2 крючков левой арки.
Отсоедините кабель FFC платы Bundle от главной платы PCA и извлеките его.
При переустановке кабеля Bundle FFC в крючки левой арки ориентируйте кабель наклонно, как показано ниже. Убедитесь, что узел Bundle Ferrite собран в том же положении близко к плате Bundle.
При переустановке кабеля Bundle FFC сначала зацепите каждый зажим на верхний клип, затем нажмите на нижнюю область.
Отожмите, чтобы извлечь ферритовый сердечник правой арки.
Переустановите кабель Bundle FFC ровно на то же место, где находился ферритовый сердечник.
Пропустите ферритовый сердечник через кабель FFC.
Прикрепите ферритовый сердечник к правой арке.
Выключите принтер и извлеките кабель питания.
Снимите переднюю крышку (Front Cover), см. Front Cover на странице 144.
Снимите крышку картриджа с чернилами (Ink Cartridge Cover), см. Ink Cartridge Cover на странице 150.
Снимите левую крышку (Left Cover), см. Left Cover на странице 152.
Снимите правую крышку (Right Cover), см. Right Cover на странице 147.
Снимите переднюю панель (Front Panel), см. Front Panel на странице 159.
Снимите центральную крышку (Central Cover), см. раздел «Центральная крышка» на стр. 166.
Снимите заднюю крышку, см. Back Cover на странице 157.
Снимите направитель верхнего ролика бумаги, см. Upper-Roll Paper Guide на странице 171.

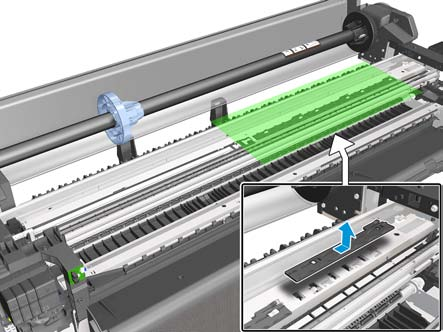

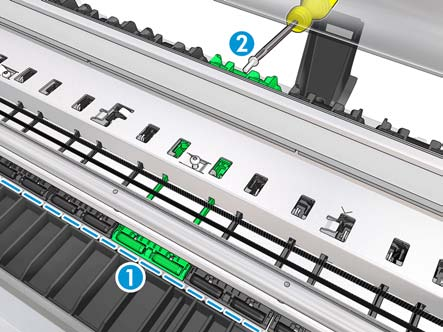

Если повреждённые прижимные ролики находятся в зоне, обозначенной зелёным цветом ниже, извлеките аэрозольные экраны и перейдите к шагу 17.
Если повреждённые прижимные ролики находятся в зоне, обозначенной зелёным цветом ниже, продолжите выполнение следующих шагов.
Откройте каретку, переместите её вправо и оставьте в положении, указанном ниже.
Отсоедините два плоских задних кабеля от главной платы PCA.
Отсоедините узел держателя гибкого кабеля от позвоночника.

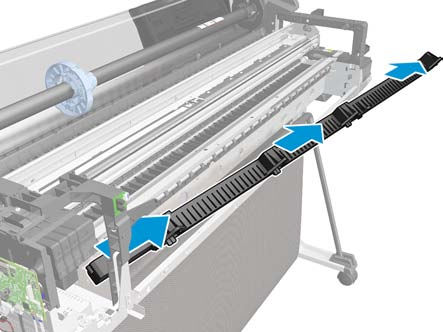

Переместите держатель гибкого кабеля с задним кабелем вправо. Будьте осторожны, чтобы не повредить задний кабель.
Оставьте держатель гибкого кабеля с задним кабелем в положении, показанном ниже.
Ослабьте винты, крепящие прижимные ролики.
Найдите инструмент, необходимый для отсоединения пружин.
Отсоедините левый конец прижимных роликов.
Отсоедините правый конец прижимных роликов.

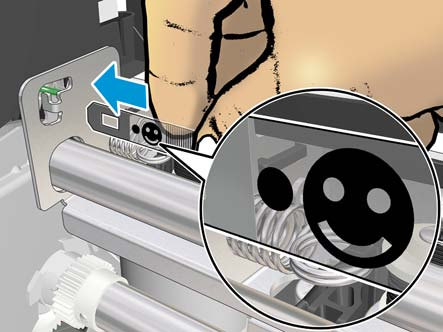

Убедитесь, что новые прижимные ролики (Pinchwheels) правильно выровнены (1). Затем затяните винт (2).

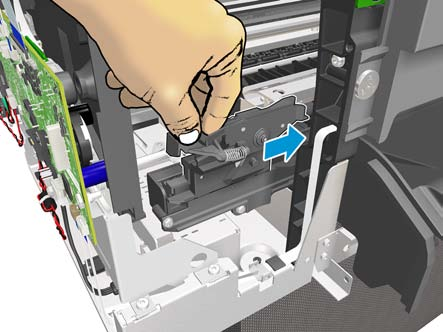

Присоедините пружину к крючку, надавив инструментом, входящим в комплект.
Выключите принтер и извлеките кабель питания.
Сдвиньте режущий аппарат (Cutter) вправо.
Отсоедините фланец левого поддона (Left Spittoon) (1). Удерживайте его в отсоединённом положении и сдвиньте вверх (2).

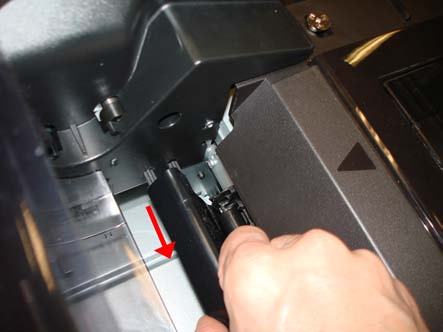

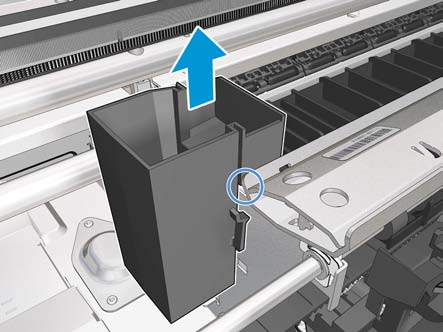

Сдвиньте левый поддон (Left Spittoon) вверх, пока он не отсоединится от кронштейна.
Снимите левый поддон (Left Spittoon) в вертикальном положении. Рекомендуется надеть перчатки.
Никогда не наклоняйте левый поддон (Left Spittoon), поскольку чернила могут пролиться.

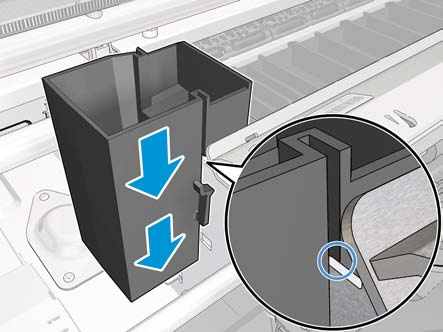

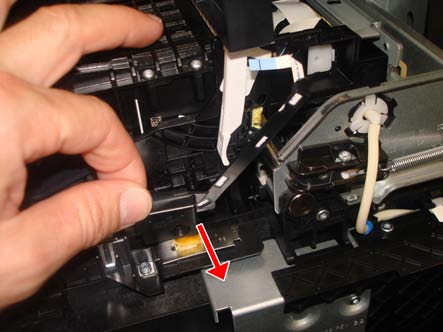

При сдвигании левого поддона (Left Spittoon) вниз убедитесь, что вы сдвигаете его по пути кронштейна.
Нажмите левый поддон (Left Spittoon) вниз, пока не услышите щелчок; убедитесь, что фланец зафиксирован.
