Глава «7 Компоненты и схемы» сервис-мануала HP DesignJet 500 / 800. Ниже — страницы и схемы этого раздела из оригинального сервис-мануала с переводом подписей. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.

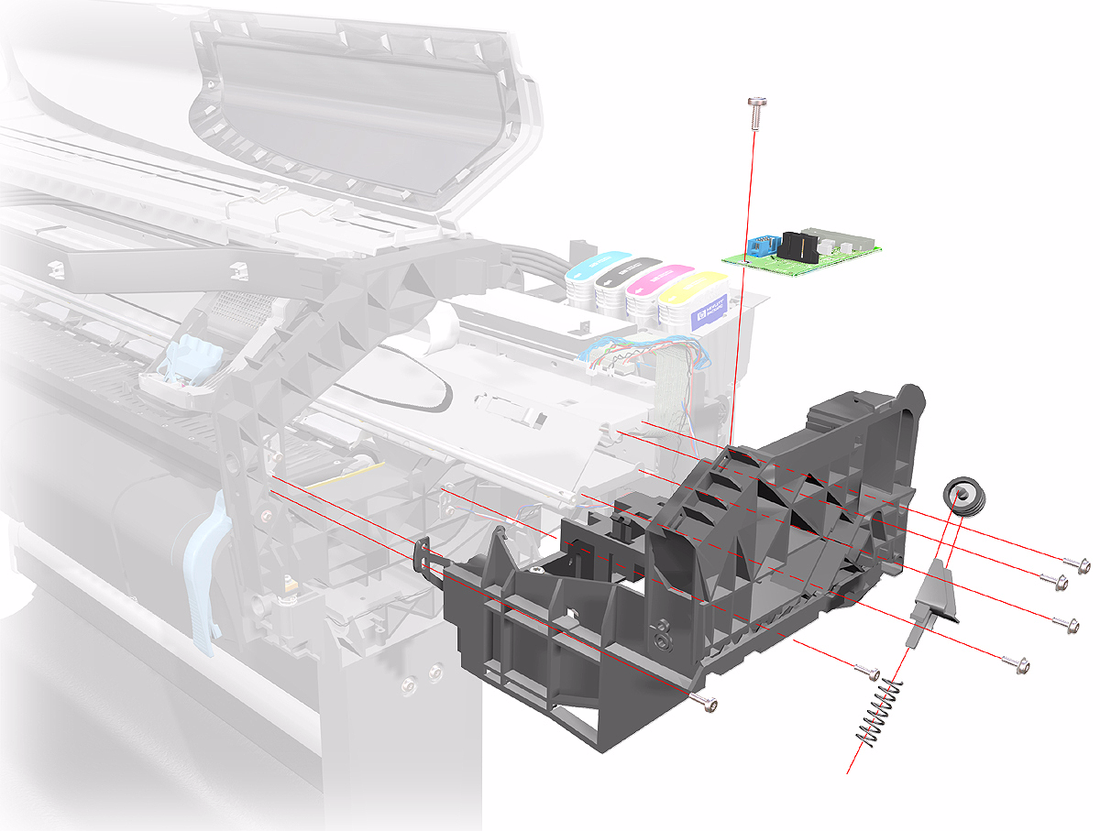

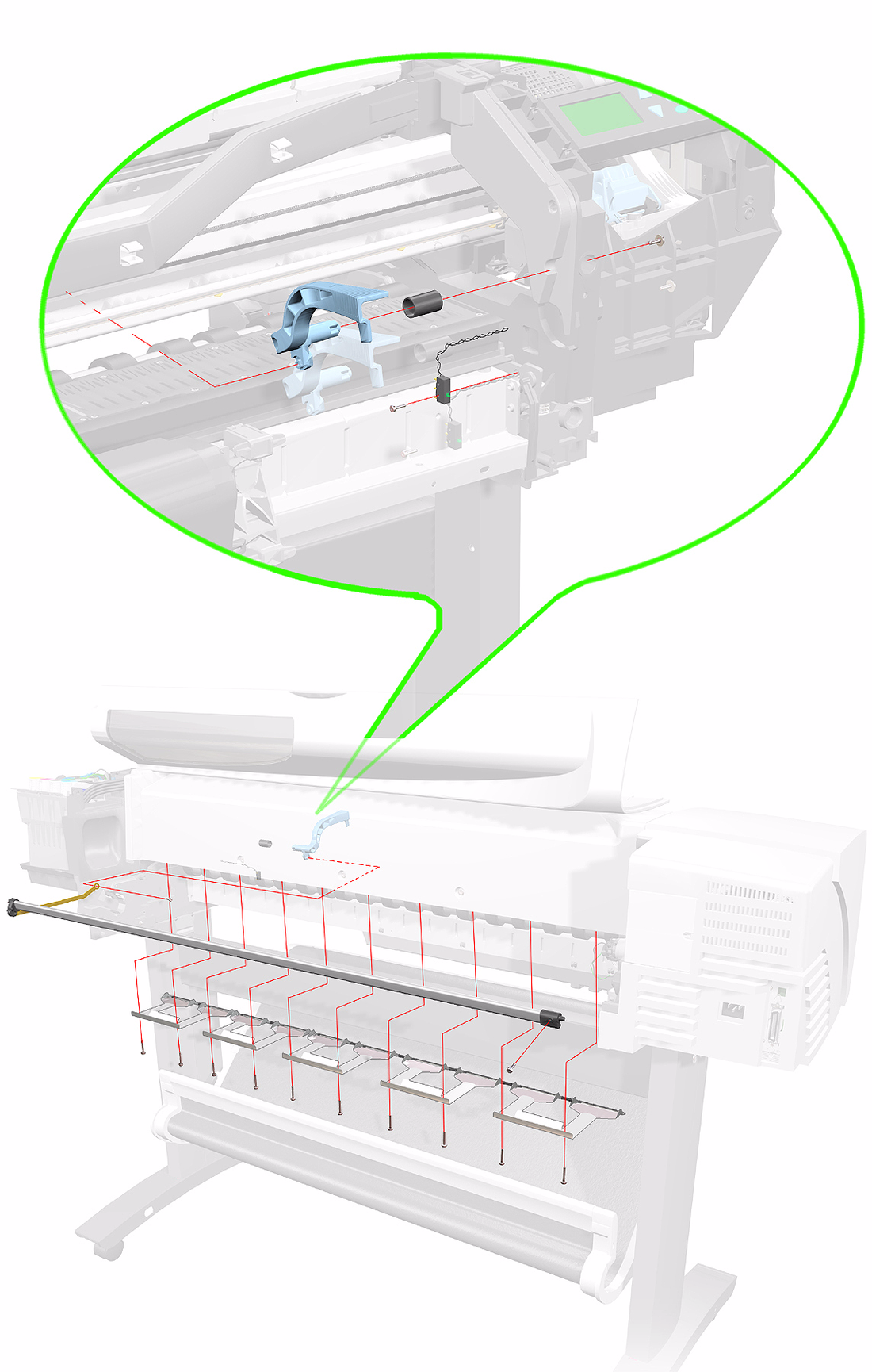

Сервис-манчуал принтеров HP DesignJets 500 и 800 Series Узлы зажимного ролика * Механизм рычага зажима включает рычаг зажима (Pinch Arm Lever).
