Сервис-манчуал принтеров HP DesignJets 500 и 800 Series Введение Данная глава является пошаговым руководством по снятию и установке основных компонентов принтера. Может быть полезно отмечать выполненные шаги по мере их выполнения. Используй иллюстрацию в каждой процедуре для определения деталей, упомянутых в тексте.
Процедуры расположены в порядке снятия. Таким образом, весь аппарат может быть разобран полностью, начиная с начала этой главы и выполняя последующие процедуры.
Перед использованием этой главы для снятия и установки нового компонента всегда убедись, что ты выполнил соответствующий тест обслуживания из Главы 4. Если тест пройден, тебе не потребуется заменять компонент.
Изучи символы WARNING и CAUTION и инструкции перед обслуживанием принтера. Следуй этим предупреждениям и осторожностям для своей безопасности и во избежание повреждения принтера.
Серьезная опасность поражения электрическим током, которая может привести к смерти или травме, может возникнуть, если ты не примешь следующие меры предосторожности:
Убедись, что разъем питания переменного тока (сетевой) имеет защитный заземляющий контакт (ground).
Выключи плоттер и отсоедини его от источника питания перед проведением любого обслуживания.
Предотврати попадание воды или других жидкостей на электрические компоненты или схемы, а также через отверстия в модуле.
Сервис-манчуал принтеров HP DesignJets 500 и 800 Series Меры предосторожности от электростатического разряда (ESD) Для предотвращения повреждения схем принтера от высоковольтного электростатического разряда (ESD):
1. Не надевай одежду, подверженную накоплению статического заряда.
2. Не обращайся с интегральными схемами (ICs) в ковровых помещениях.
3. Не извлекай IC или печатную плату в сборе (PCA) из проводящей пены или проводящей упаковки до того, как ты готов установить ее.
4. Заземли (ground) свое тело во время разборки и работы с принтером.
5. После снятия крышки с принтера присоедини заземляющий (ground) проводник между общей шиной PCA и земляной шиной. Прикасайся всеми инструментами к земле, чтобы снять статические заряды перед использованием их на принтере.
6. После снятия любой PCA с принтера помести ее на проводящую пену или в проводящую упаковку, чтобы предотвратить повреждение любых ICs на PCA от ESD.
Для разборки и ремонта принтера требуются следующие инструменты:
Сервис-манчуал принтеров HP DesignJets 500 и 800 Series Снятие левой боковой крышки WARNING Выключи принтер и отсоедини кабель питания.
Обратись к таблице на странице 8-4 для информации о типах винтов.

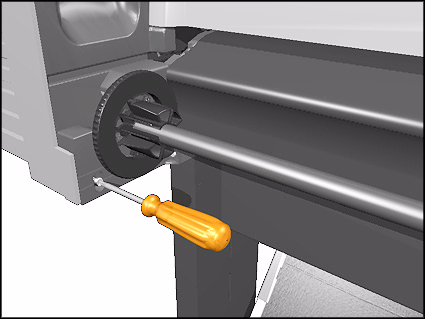

1. Снять шпиндель.
2. Снять 3 винта T-20 (тип F) с задней части левой боковой крышки.
3. Снять крышку карты LAN с задней части левой боковой крышки.
4. Снять 1 винт T-20 (тип F) с
5. Открыть окно и снять 1 винт T-20 (тип F) с боковой пластины. Будь осторожен и не допусти падения винта в принтер.
6. Снять левую боковую крышку.
Сервис-манчуал принтеров HP DesignJets 500 и 800 Series Снятие правой боковой крышки WARNING Выключи принтер и отсоедини кабель питания.
the back of the Left Hand Cover.
4. Remove 1 T-20 screw (Type F) from
5. Open the Window and remove 1 T-20
screw (Type F) from the side-plate.
Be careful not to drop the screw into the Printer.
6. Remove the Left Hand Cover.
HP DesignJets 500 and 800 Series Printers Service Manual Right Hand Cover Removal WARNING Switch off the printer and remove the power cable.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките 1 винт T-20 (Тип F) с
тыльной стороны правой боковой крышки.

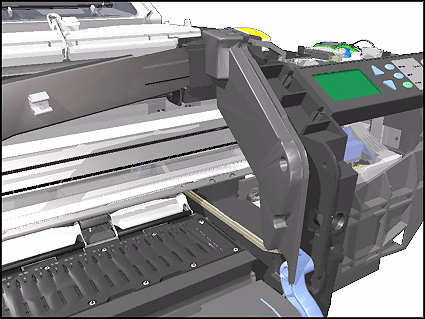

2. Откройте дверь картриджа чернил и
извлеките 1 винт T-20 (Тип F) с тыльной стороны правой боковой крышки.
3. Держите дверь картриджа открытой и
извлеките 1 винт T-20 (Тип F) с верхней части правой боковой крышки.

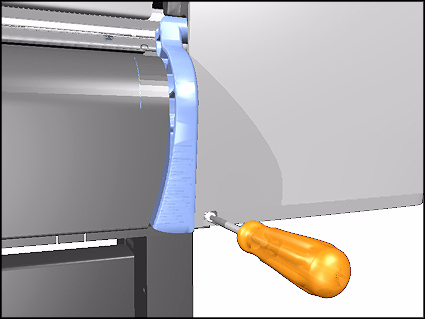

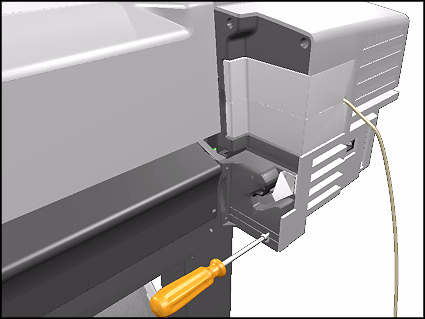

4. Remove 1 T-20 screw (Type F) from
передней части правой боковой крышки.
5. Open the Window and remove 1 T-20
винт (Тип F) с боковой пластины.
6. Извлеките правую боковую крышку.
держите дверь картриджа открытой при извлечении/установке правой боковой крышки.
HP DesignJets 500 и 800 Series Printers Руководство по обслуживанию Снятие передней панели ПРЕДУПРЕЖДЕНИЕ Выключите принтер и отсоедините кабель питания.
1. Извлеките правую боковую крышку -
2. Извлеките правую декоративную планку.
3. Отсоедините разъем передней панели

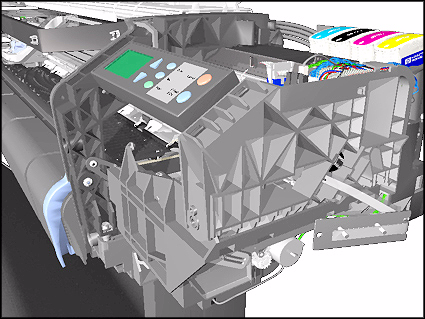

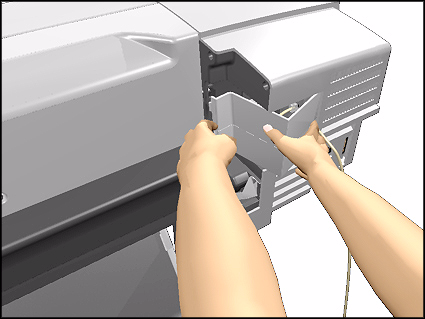

4. Отщелкните переднюю панель и извлеките
HP DesignJets 500 и 800 Series Printers Руководство по обслуживанию Снятие окна и верхней крышки ПРЕДУПРЕЖДЕНИЕ Выключите принтер и отсоедините кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.

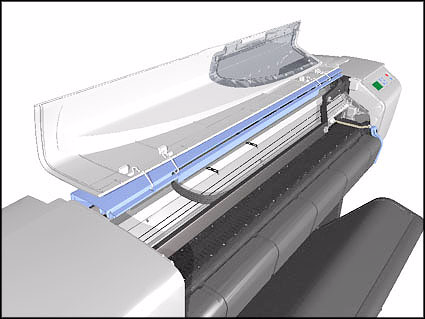

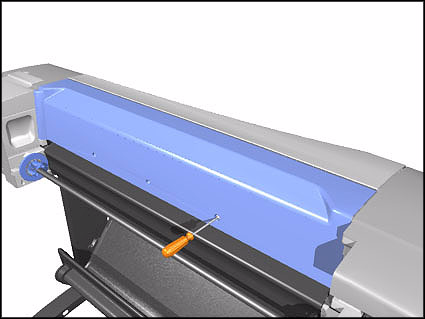

1. Извлеките следующие винты
(Тип A) сзади, крепящие верхнюю крышку к принтеру:
• 2 винта T-20 для модели 24".
• 3 винта T-20 для модели 42".

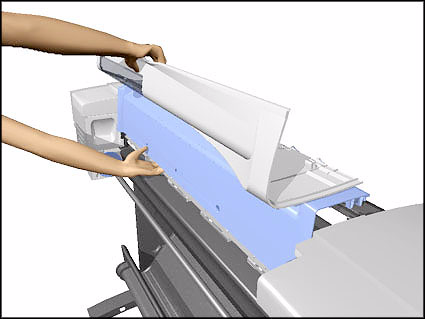

2. Поднимите окно и отщелкните с обеих
3. Поднимите полный узел (окно
и верхнюю крышку) и извлеките из принтера.
HP DesignJets 500 и 800 Series Printers Руководство по обслуживанию Снятие дефлекторов подачи бумаги ПРЕДУПРЕЖДЕНИЕ Выключите принтер и отсоедините кабель питания.

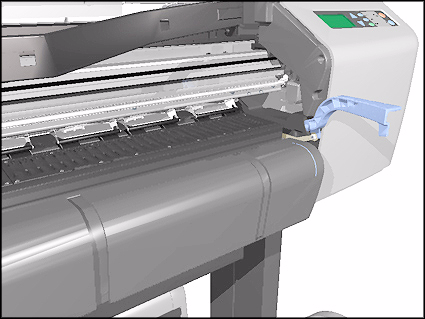

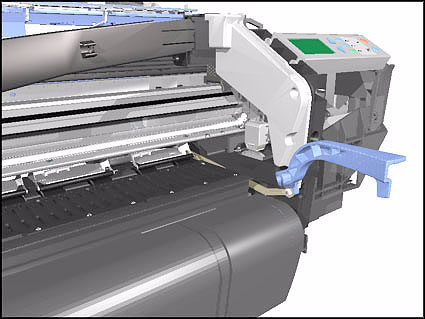

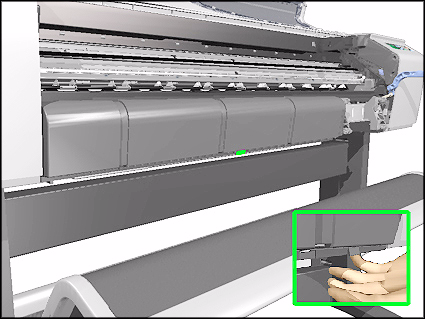

1. Убедитесь, что рычаг подачи в положении
2. Поднимите язычок и сдвиньте правый дефлектор
3. Поднимите язычок и сдвиньте средний дефлектор
4. Поднимите язычок и сдвиньте левый дефлектор
HP DesignJets 500 и 800 Series Printers Руководство по обслуживанию Снятие левого узла рулонной подачи ПРЕДУПРЕЖДЕНИЕ Выключите принтер и отсоедините кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.

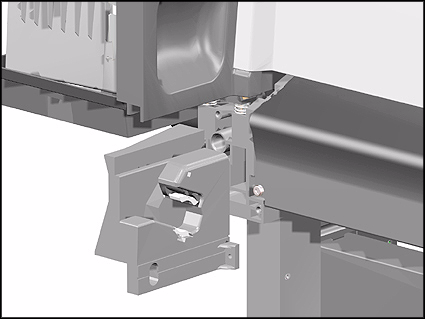

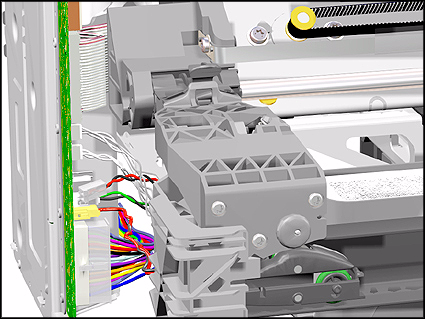

1. Извлеките левую боковую крышку - см.
2. Извлеките шпиндель.
3. Извлеките 1 винт T-20 (Тип F) с
левого узла рулонной подачи (расположен внутри рядом с модулем электроники).
4. Извлеките 2 винта T-20 (Тип F) с

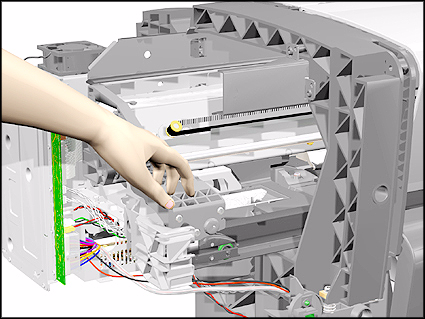

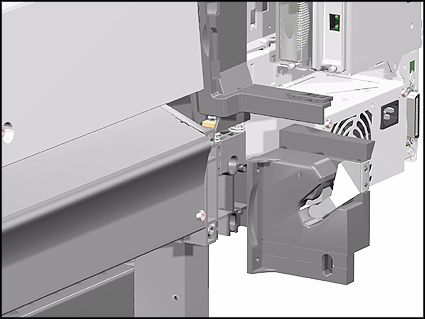

5. Переместите левый узел рулонной подачи вниз и
HP DesignJets 500 и 800 Series Printers Руководство по обслуживанию Снятие правого узла рулонной подачи ПРЕДУПРЕЖДЕНИЕ Выключите принтер и отсоедините кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките правую боковую крышку - см.
2. Извлеките шпиндель.
3. Извлеките 1 винт T-20 (Тип F) с
4. Извлеките 2 винта T-20 (Тип F) с
правого узла рулонной подачи (расположен внутри).
5. Извлеките правый узел рулонной подачи.
HP DesignJets 500 и 800 Series Printers Руководство по обслуживанию Снятие задней прижимной пластины ПРЕДУПРЕЖДЕНИЕ Выключите принтер и отсоедините кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
4. Снять 1 винт T-20 (тип F) с
2. Убедитесь, что Media Lever находится в положении
3. Отожмите Media Sensor Cover и
4. Отожмите Media Sensor от

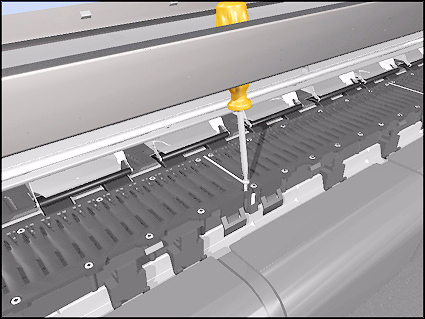

5. Извлеките 2 винта T-15 (Type E) из
6. Извлеките Back Platen, потянув его
избегайте натяжения кабеля и повреждения датчика.
HP DesignJets 500 and 800 Series Printers Service Manual Извлечение Media Sensor ПРЕДУПРЕЖДЕНИЕ: Выключите принтер и отсоедините кабель питания.
1. Извлеките правую боковую крышку - см.
2. Извлеките шпиндель.
3. Отсоедините Media Sensor Cable
4. Отожмите Media Sensor Cover и
5. Отожмите Media Sensor от
под Back Platen. Выведите Media Sensor Cable там, где необходимо, и извлеките Media Sensor.
HP DesignJets 500 and 800 Series Printers Service Manual Извлечение Formatter ПРЕДУПРЕЖДЕНИЕ: Выключите принтер и отсоедините кабель питания.

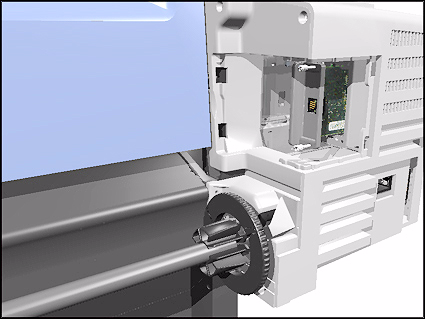

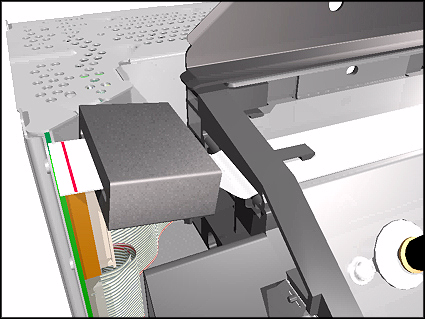

1. Извлеките LAN Card Cover из
the back of the Left Hand Cover.

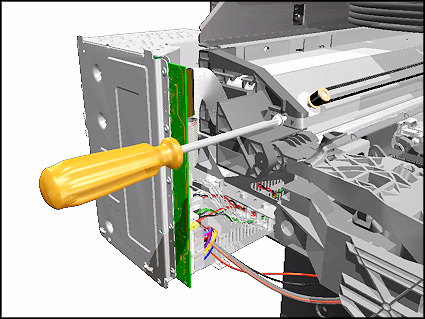

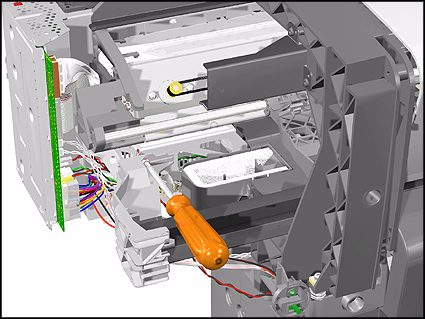

2. Отверткой с плоским концом отверните
2 винта, крепящие Formatter к Electronics.
3. Извлеките Formatter.
HP DesignJets 500 and 800 Series Printers Service Manual Извлечение LAN Card ПРЕДУПРЕЖДЕНИЕ: Выключите принтер и отсоедините кабель питания.
1. Извлеките LAN Card Cover из
the back of the Left Hand Cover.
2. Отсоедините LAN Cable от
3. Отверткой с плоским концом отверните
2 винта, крепящие LAN Card к Electronics.
4. Извлеките LAN Card из
HP DesignJets 500 and 800 Series Printers Service Manual Извлечение Spittoon ПРЕДУПРЕЖДЕНИЕ: Выключите принтер и отсоедините кабель питания.
1. Извлеките левую боковую крышку - см.
2. Отпустите кабели, присоединенные к
3. Нажмите на 2 фиксатора, чтобы освободить
4. Поднимите Spittoon и извлеките из

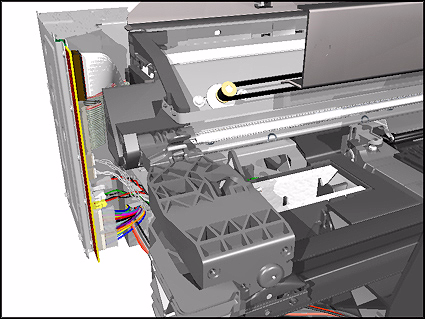

HP DesignJets 500 and 800 Series Printers Service Manual Извлечение Electronics Module ПРЕДУПРЕЖДЕНИЕ: Выключите принтер и отсоедините кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките левую боковую крышку - см.

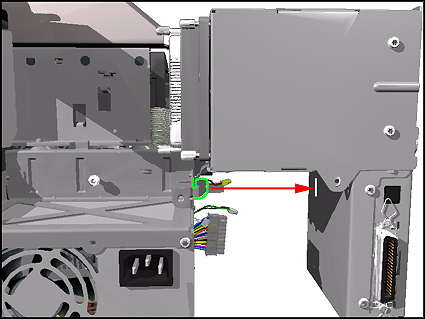

2. Отсоедините ВСЕ кабели от
3. Извлеките 1 винт T-10 (Type B) из
верхней части Electronics Module.
4. Извлеките 1 винт T-10 (Type B) из
задней части Electronics Module.
5. Ослабьте 1 винт T-10 (Type B) слегка
6. Поднимите Electronics Module вверх и
вправо и извлеките из Printer.
HP DesignJets 500 and 800 Series Printers Service Manual Установка Electronics Module ПРИМЕЧАНИЕ: При установке Electronics Module убедитесь, что вы вставили язычок Printer в паз Electronics Module.
HP DesignJets 500 and 800 Series Printers Service Manual Извлечение Power Supply ПРЕДУПРЕЖДЕНИЕ: Выключите принтер и отсоедините кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките левую боковую крышку - см.

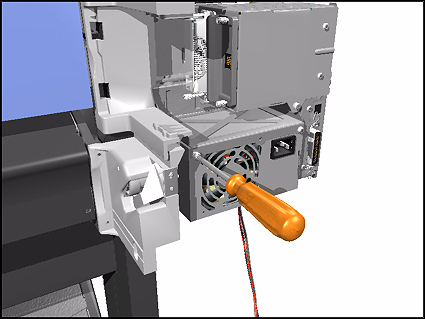

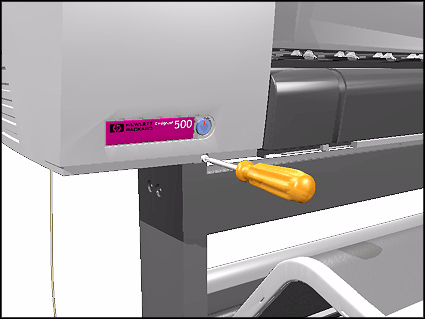

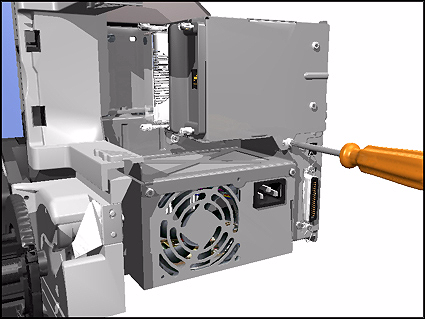

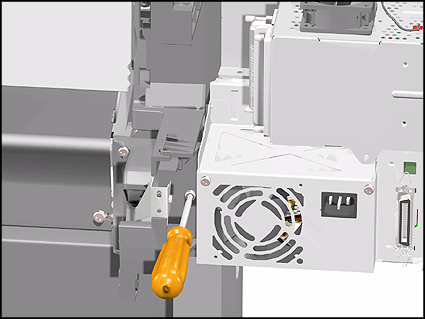

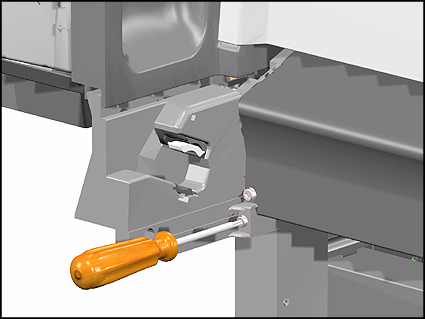

2. Извлеките 1 винт T-10 (Type B) из
Power Switch на передней панели Printer.

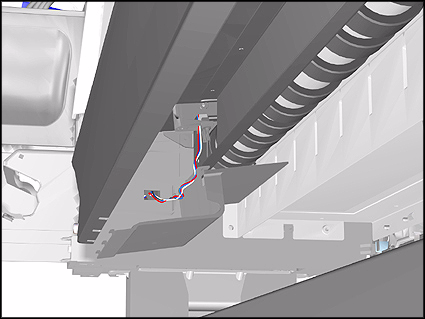

3. Отсоедините Power Supply Cable
4. Извлеките 2 винта T-10 (Type B), которые
Закрепите блок питания на кронштейне (Bracket).
5. Снимите блок питания как один
узел (Power Switch and Power Supply Unit).
Принтеры HP DesignJets 500 и 800 Series. Руководство по обслуживанию. Снятие узла двигателя оси сканирования (Scan-Axis Motor Assembly). ПРЕДУПРЕЖДЕНИЕ: выключите принтер и отсоедините кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките левую боковую крышку - см.
2. Снимите крышку с правой стороны (Right Hand Cover) — см.
3. Снимите блок питания — см.
4. Отсоедините кабель двигателя оси сканирования (Scan-Axis Motor Cable) от электронного модуля (Electronics Module).
Кабель от электронного модуля (Electronics Module).

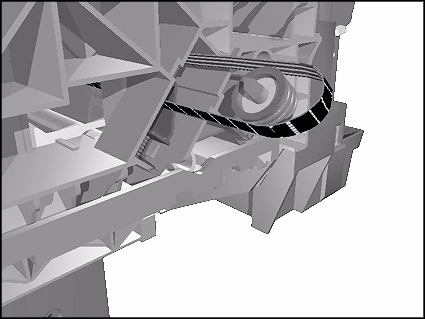

5. Ослабьте натяжение ремня (Belt) с правой стороны, оттянув натяжитель (Tensioner) вниз и сдвинув его на себя, чтобы заблокировать его в положении.
hand side of the Belt by pulling the Tensioner down and pushing it towards you to lock it into position.
6. Снимите левую часть ремня (Belt).
7. Снимите 2 винта T-20 (Type C) из
Убедитесь, что вы держите двигатель оси сканирования (Scan-Axis Motor) при снятии винтов, иначе двигатель может упасть и повредиться.
8. Снимите двигатель оси сканирования (Scan-Axis Motor).
Принтеры HP DesignJets 500 и 800 Series. Руководство по обслуживанию. Установка двигателя оси сканирования (Scan-Axis Motor). ПРИМЕЧАНИЕ: при установке двигателя оси сканирования убедитесь, что вы вставляете выступ (notch) принтера в паз (slot) двигателя оси сканирования (Scan-Axis Motor).
Принтеры HP DesignJets 500 и 800 Series. Руководство по обслуживанию. Снятие узла резака (Cutter Assembly). ПРЕДУПРЕЖДЕНИЕ: выключите принтер и отсоедините кабель питания.
1. Выберите опцию "Change Cutter" (Замена резака).
2. Откройте окно (Window).
3. Поднимите табулятор (Tab) вверх и извлеките резак (Cutter).
Принтеры HP DesignJets 500 и 800 Series. Руководство по обслуживанию. Снятие держателя левого кодового датчика (Left Encoder Holder). ПРЕДУПРЕЖДЕНИЕ: выключите принтер и отсоедините кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките левую боковую крышку - см.
2. Снимите 1 винт T-15 (Type E) из
держателя левого кодового датчика (Left Encoder Holder) (крепит полосу кодового датчика (Encoder Strip) к держателю).

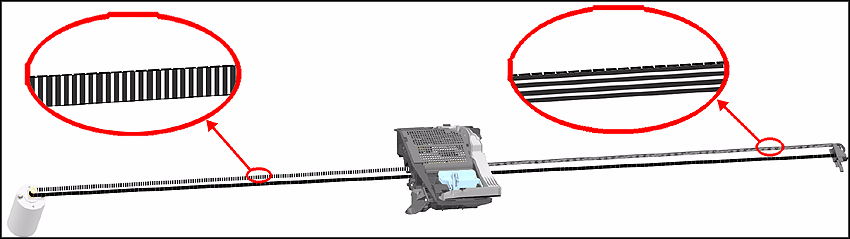

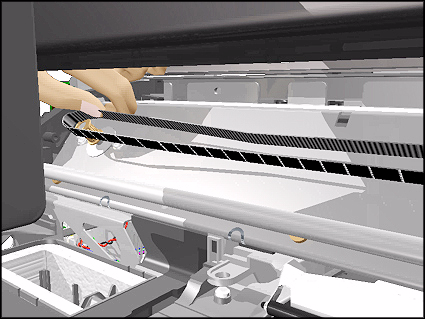

3. Освободите полосу кодового датчика (Encoder Strip) из
Полоса кодового датчика (Encoder Strip) имеет острые края, поэтому будьте осторожны при работе с ней.

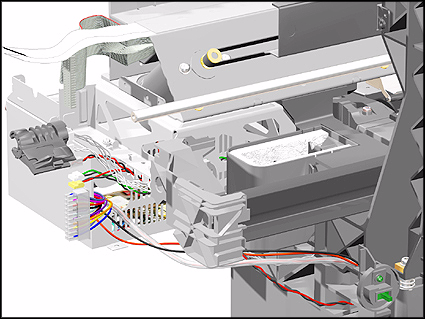

4. Отсоедините кабель (Trailing Cable) и
отсоедините ферритовое кольцо (Ferrite) и снимите его.
5. Снимите электронный модуль (Electronics Module) —
6. Снимите 2 винта T-20 (Type A) из
7. Снимите держатель левого кодового датчика (Left Encoder Holder),
убедившись, что вы сначала отсоедините оба кабеля (Trailing Cable и Interconnect Cable).
Принтеры HP DesignJets 500 и 800 Series. Руководство по обслуживанию. Снятие втулки резака (Cutter Bushing). ПРЕДУПРЕЖДЕНИЕ: выключите принтер и отсоедините кабель питания.
1. Извлеките левую боковую крышку - см.
2. Снимите электронный модуль (Electronics Module) —
3. Снимите узел резака (Cutter Assembly) — см.
4. Снимите держатель левого кодового датчика (Left Encoder Holder) —

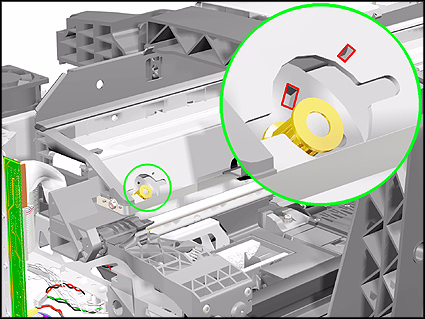

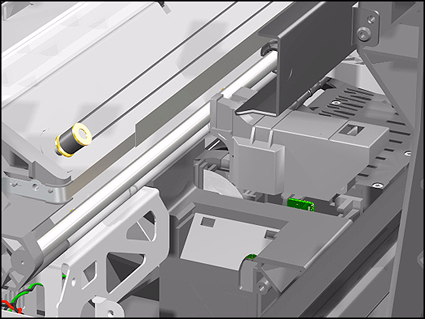

5. Сдвиньте втулку резака (Cutter Bushing) влево.
Принтеры HP DesignJets 500 и 800 Series. Руководство по обслуживанию. Снятие кронштейна направляющей резака (Cutter Guide Bracket). ПРЕДУПРЕЖДЕНИЕ: выключите принтер и отсоедините кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките левую боковую крышку - см.
2. Извлеките резак (Cutter) из его положения.
3. Отсоедините кабель вентилятора вакуума (Vacuum Fan Cable) из
4. Извлеките 1 винт T-10 (Type B) из
5. Выдвиньте кронштейн направляющей резака (Cutter Guide Bracket) из
Принтеры HP DesignJets 500 и 800 Series. Руководство по обслуживанию. Снятие датчика кодового диска привода (Drive Roller Encoder Sensor). ПРЕДУПРЕЖДЕНИЕ: выключите принтер и отсоедините кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките левую боковую крышку - см.
2. Извлеки Spittoon — см. Page
3. Извлеки Cutter Guide Bracket —

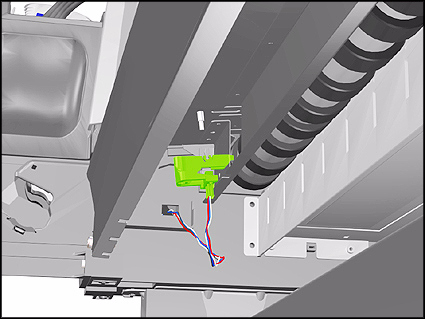

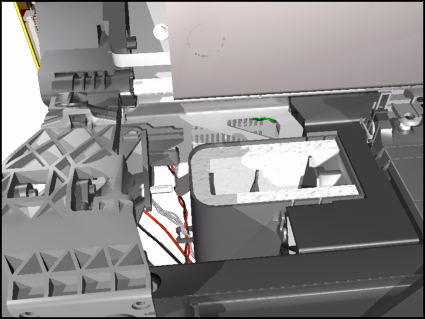

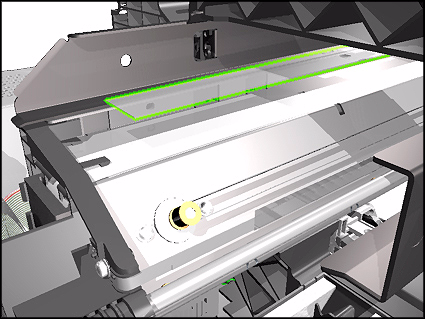

4. Отсоедини кабель Encoder Sensor
5. Извлеки 1 винт T-8 (Type G) из
6. Нажми на фиксатор и извлеки
7. Извлеки 1 винт T-8 (Type G) из
8. Сдвинь Encoder Sensor влево
и извлеки (включая кабель Encoder Sensor).
HP DesignJets 500 и 800 Series Printers Service Manual Удаление Trailing Cable ПРИМЕЧАНИЕ. См. таблицу на Page 8-4 для информации о типах винтов.
1. Выполни Service Utility «Unlock
Carriage» — см. Page 4-22.
Выключи Printer после выполнения этой Utility.
2. Извлеки Left Hand Cover — см.
3. Извлеки Top Cover и Window —

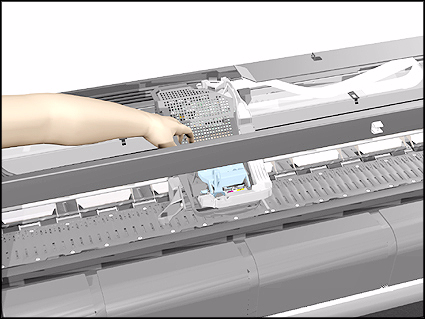

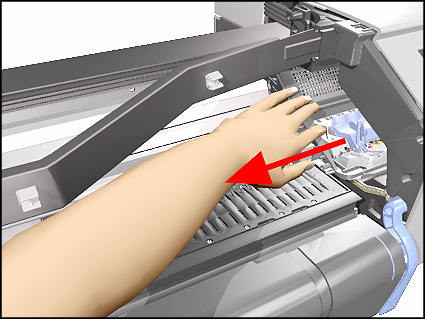

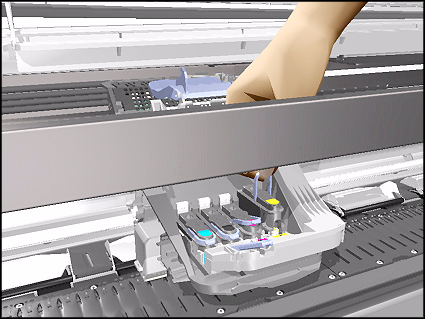

4. Вручную переместить каретку в
правильное Положение для удаления Tubes Assembly из Carriage.
5. Отпусти защелку и поднимай

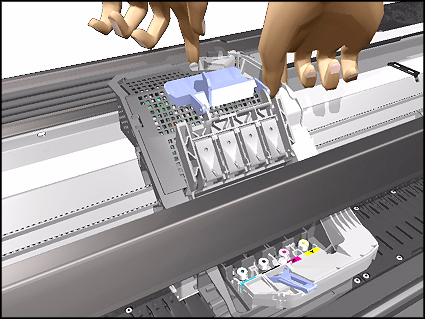

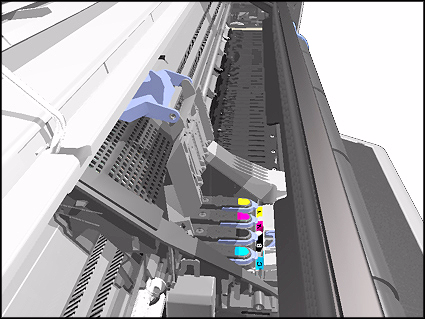

6. Извлеки все Printheads.

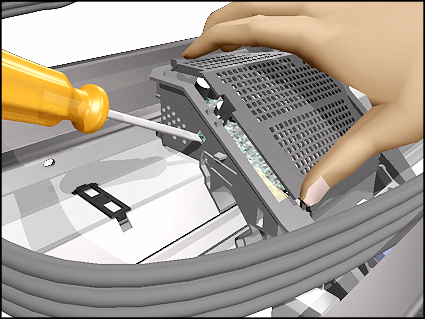

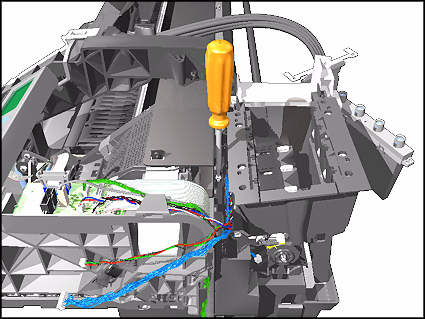

7. Ослабь 1 винт T-8, который закрепляет

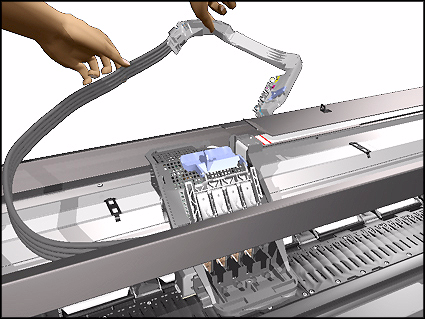

8. Отщелкни Tubes из Carriage
9. Сдвинь Tubes Assembly в сторону от
10. Закрой Carriage Cover.
11. Отщелкни Carriage Cover (фиксатор расположен
на левой стороне Carriage — используй отвертку при необходимости).

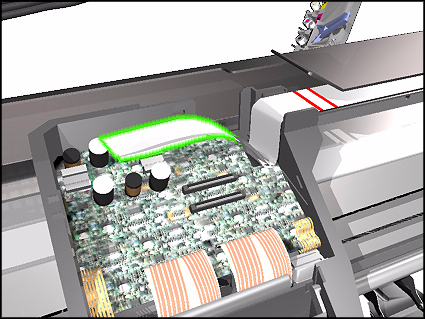

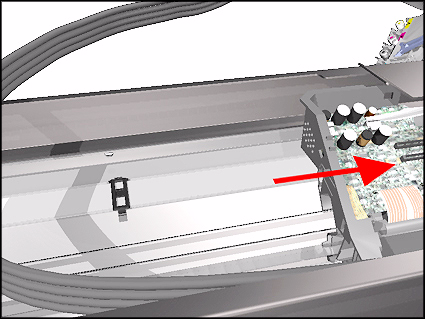

12. Извлеки фиксатор, закрепляющий Trailing

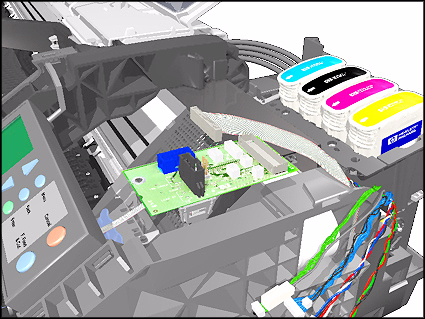

13. Отсоедини Trailing Cable из
14. Выдвинь Trailing Cable из фиксатора
внутри Carriage Assembly и затем поднимай, чтобы освободить его из Carriage.

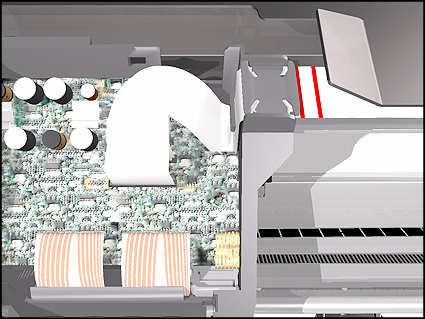

15. Переместить Carriage Assembly вправо
так, чтобы фиксаторы Trailing Cable на луче были видны.

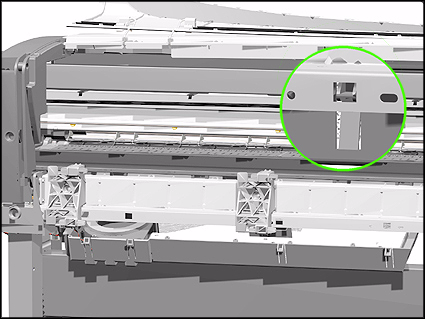

16. Отпусти ВСЕ фиксаторы на луче,
которые закрепляют Trailing Cable.
17. Сдвинь Plastic Holder, который держал
Trailing Cable плоским, вправо, чтобы освободить его из retaining clip.
18. Извлеки Plastic Holder из
19. Отпусти фиксаторы Trailing Cable.

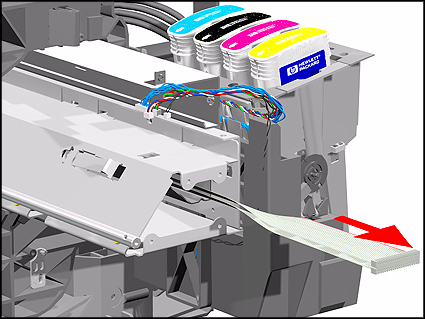

20. Отсоедини Trailing Cable из
21. Отщелкни Ferrite и извлеки.
22. Протяни Trailing Cable через
HP DesignJets 500 и 800 Series Printers Service Manual Установка Trailing Cable ПРИМЕЧАНИЕ. При установке Trailing Cable убедись, что ты выравниваешь красные линии на Trailing Cable, как показано на этих рисунках.
Принтеры серии HP DesignJets 500 и 800 Сервис-мануал Демонтаж узла подачи чернил ВНИМАНИЕ Отключи принтер и извлеки кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.

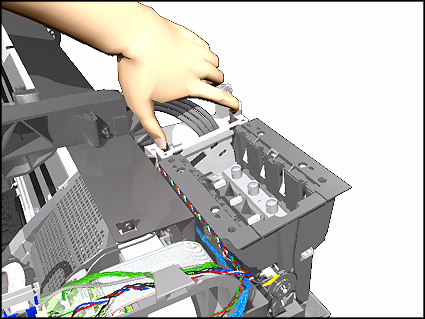

1. Извлеки картриджи чернил.
2. Снимите крышку с правой стороны (Right Hand Cover) — см.

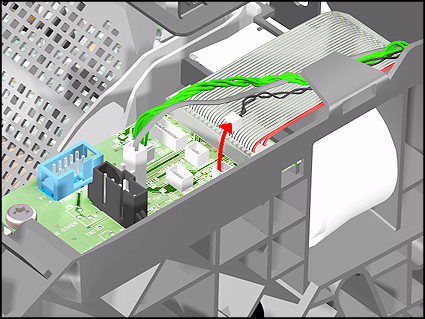

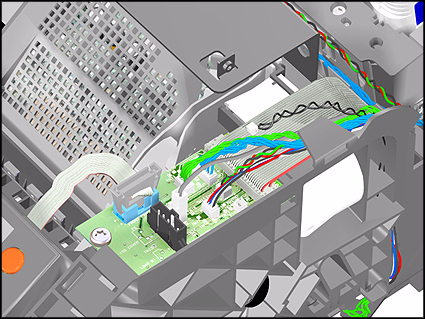

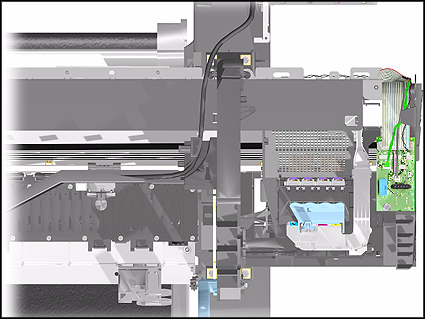

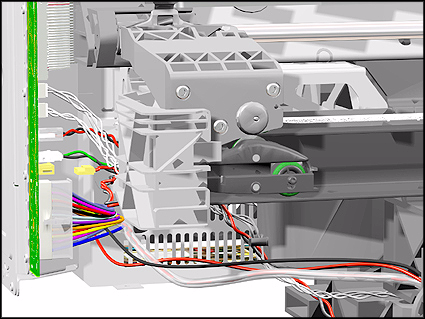

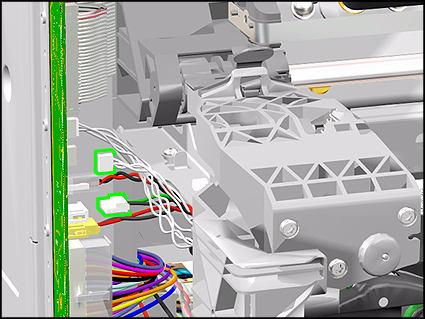

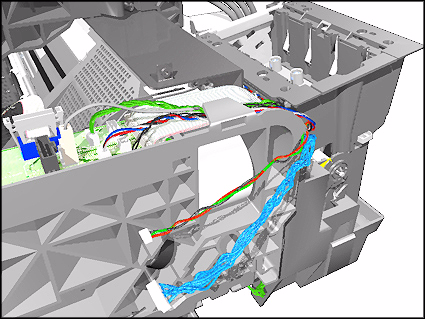

3. Отсоедини кабели узла подачи чернил
Кабели (разъемы P2 и P4) от PCA Interconnect.

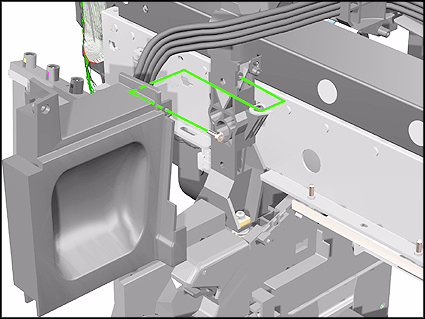

4. Освободи кронштейн (Tubes Bracket) от
узла подачи чернил, нажимая зажимы внутрь и поднимая кронштейн.

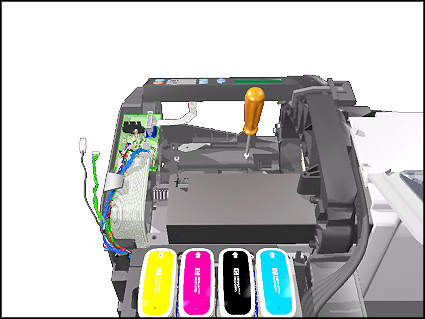

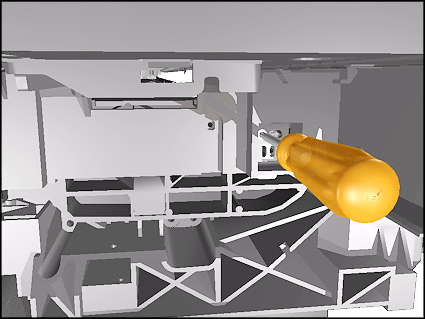

5. Извлеки 1 винт T-15 (Тип E) из
6. Извлеки узел подачи чернил из
полный узел (assembly), включающий держатель картриджей (верх) и лоток (низ). Полный узел необходимо снимать/устанавливать в сборе.

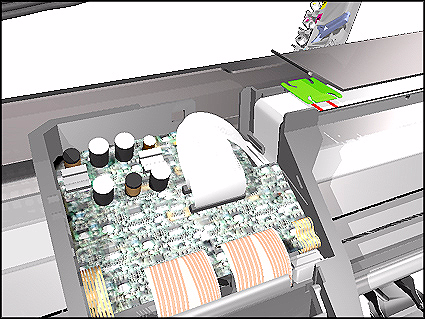

Принтеры серии HP DesignJets 500 и 800 Сервис-мануал Демонтаж PCA Interconnect ВНИМАНИЕ Отключи принтер и извлеки кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките правую боковую крышку - см.
2. Отсоедини все кабели, подключенные к
3. Извлеки 1 винт T-15 (Тип E) из
4. Поднеси PCA Interconnect и
Принтеры серии HP DesignJets 500 и 800 Сервис-мануал Демонтаж узла обслуживания и вентилятора аэрозоля ПРИМЕЧАНИЕ См. таблицу на странице 8-4 для информации о типах винтов.
1. Выполни Service Utility «Unlock
Carriage» — см. Page 4-22.
Выключи Printer после выполнения этой Utility.
2. Снимите крышку с правой стороны (Right Hand Cover) — см.
3. Вручную переместите каретку из

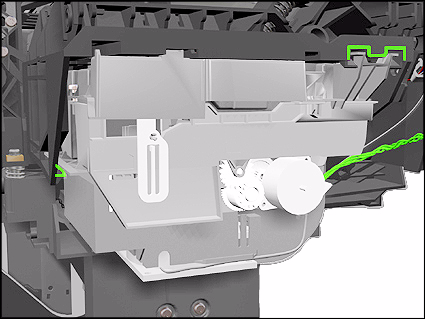

4. Отсоедини узел обслуживания и
и P9) от PCA Interconnect.
5. Извлеките 2 винта T-15 (Type E) из
6. Убедись, что ты поднял блокировку каретки
перед выдвижением узла обслуживания из принтера.
7. Выдвини узел (assembly) в сторону себя (к
Принтеры серии HP DesignJets 500 и 800 Сервис-мануал Установка узла обслуживания/вентилятора аэрозоля ПРИМЕЧАНИЕ При установке узла обслуживания убедись, что выступы узла обслуживания совпадают со структурой держателя узла обслуживания.
Принтеры серии HP DesignJets 500 и 800 Сервис-мануал Демонтаж направляющей ножа ВНИМАНИЕ Отключи принтер и извлеки кабель питания.
1. Извлеки узел ножа (Cutter Assembly) - См.
2. Расположи руки на направляющей ножа
(как показано на чертеже) и поднеси вверх.

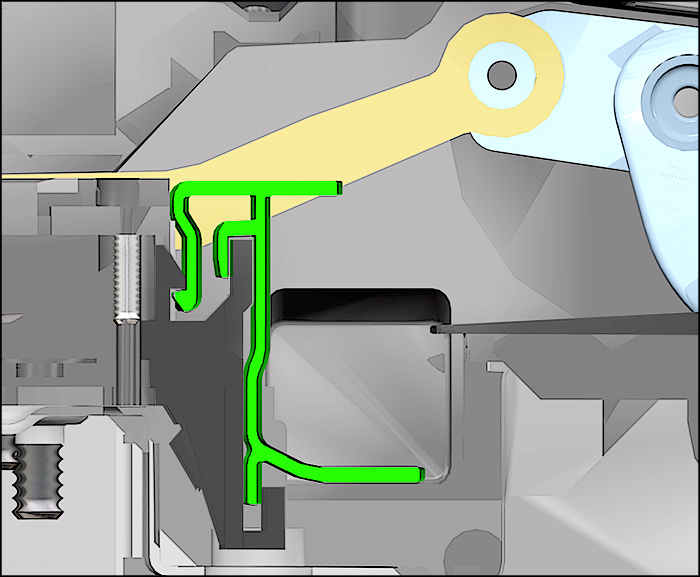

Это вид в поперечном разрезе принтера, показывающий размещение направляющей ножа.
3. Вытащи направляющую ножа вправо
Принтеры серии HP DesignJets 500 и 800 Сервис-мануал Демонтаж печатного валика (Print Platen) ВНИМАНИЕ Отключи принтер и извлеки кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеки узел ножа (Cutter Assembly) - См.
2. Извлеки направляющую ножа - См.
3. Извлеки следующие винты
(Тип G) с печатного валика (Print Platen):
◆ 24 винта (T-8) для модели 24".
◆ 36 винтов (T-8) для модели 42".
4. Слегка выдвини выступы и поднеси каждый
элемент печатного валика из принтера.
Печатный валик разделен на 2 части в модели 24" и на 3 части в модели 42".
Принтеры серии HP DesignJets 500 и 800 Сервис-мануал Демонтаж держателя узла обслуживания ВНИМАНИЕ Отключи принтер и извлеки кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките левую боковую крышку - см.
2. Снимите крышку с правой стороны (Right Hand Cover) — см.
3. Извлеки правую накладку (Right Hand Trim).
4. Извлеки узел передней панели (Front Panel Assembly) -
5. Извлеки PCA Interconnect - См.
6. Извлеките Service Station - см.
7. Извлеките Fork Idler, Tensioner и
Idler Pulley - см. страницу 8-74.
8. Извлеките Encoder Strip - см.

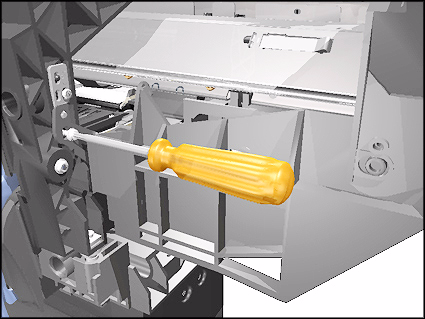

9. Извлеките 1 винт T-15 (Type E), который
крепит Service Station Holder к боковой панели.
10. Извлеките 1 винт T-15 (Type E), который
крепит Service Station Holder к боковой панели (расположен под Service Station Holder).
11. Извлеките 4 винта T-20 (Type C), которые
крепят Service Station Holder к шасси принтера.
12. Извлеките Service Station Holder.
HP DesignJets 500 и 800 Series Printers Service Manual Снятие кабеля соединения ПРЕДУПРЕЖДЕНИЕ Выключите принтер и отсоедините кабель питания.
1. Извлеките левую боковую крышку - см.
2. Снимите крышку с правой стороны (Right Hand Cover) — см.
3. Извлеките Electronics Module -
4. Снимите держатель левого кодового датчика (Left Encoder Holder) —
5. Извлеките Service Station - см.
6. Извлеките Service Station Holder -
7. Извлеките кабель из принтера из
Убедитесь, что при извлечении кабель НЕ царапает край луча.
Убедитесь, что Plastic Protector НЕ снимается при извлечении кабеля.

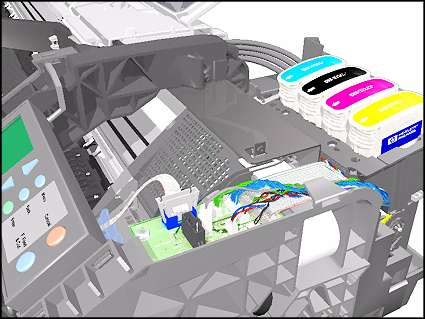

1. Выполните Service Utility «Change
Ink Tubes» - см. страницу 4-25.

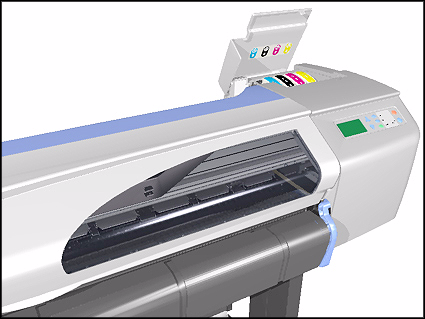

2. Откройте Window и найдите
3. Отпустите защелку и поднимите
4. Извлеките все Printheads.
5. Откройте Ink Cartridge Access Cover.
6. Извлеките все Ink Cartridges.
7. Выключите принтер и отсоедините
8. Извлеките Top Cover и Window -
9. Ослабьте 1 винт T-8, который крепит
10. Отсоедините трубки от Carriage
11. Отсоедините трубки от Tubes
12. Отпустите Tubes Bracket из
узла подачи чернил, нажимая зажимы внутрь и поднимая кронштейн.
13. Извлеките полный узел Ink Supply
Tubes Assembly из принтера.
HP DesignJets 500 и 800 Series Printers Service Manual Снятие вакуумного вентилятора ПРЕДУПРЕЖДЕНИЕ Выключите принтер и отсоедините кабель питания.
1. Извлеките левую боковую крышку - см.
2. Извлеките ВСЕ Media Deflectors -
3. Отсоедините кабель Vacuum Fan
4. Извлеките кабель Vacuum Fan из
5. Отсоедините Vacuum Fan Assembly
Нажмите на защелки Vacuum Fan, начиная с правой стороны.
6. Извлеките Vacuum Fan Assembly
При снятии узла Vacuum Fan убедись, что ты протягиваешь кабель Vacuum Fan через отверстие в Chassis.

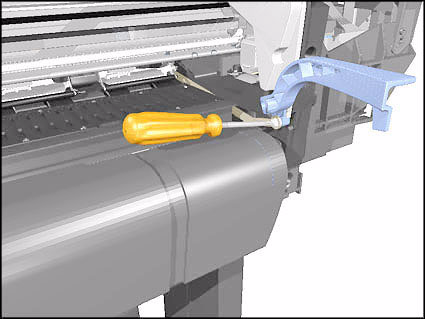

HP DesignJets 500 и 800 Series Printers Service Manual Снятие Pinch-Arm ВНИМАНИЕ Выключи принтер и отсоедини кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
4. Снять 1 винт T-20 (тип F) с
2. Сни Back Platen (убедись
что рычаг Pinch-Arm Lever находится в положении UP) - см. Страница 8-17.
3. Сни 2 винта T-20 (Type H) из
В модели 42" размера 5 Pinch-Arms, в модели 24" размера 3 Pinch-Arms.
4. Сни Pinch-Arm(s).
HP DesignJets 500 и 800 Series Printers Service Manual Снятие узла Pinch-Arm Mechanism ВНИМАНИЕ Выключи принтер и отсоедини кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Сни Back Platen (убедись
что рычаг Pinch-Arm Lever находится в положении UP) - см. Страница 8-17.
2. Сни ВСЕ Pinch-Arms - см.

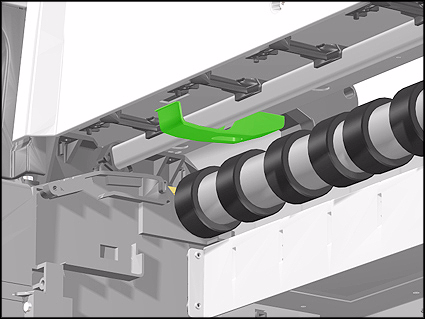

3. Сни 1 винт T-15 (Type E), который
крепит Cam к Lever.
4. Сни 1 винт T-15 слева
5. Открой Media Guide, отсоединив
6. Тянув Media Clip вниз,
переместите узел влево, к себе, затем вправо и сни полностью.
HP DesignJets 500 и 800 Series Printers Service Manual Снятие рычага Pinch-Arm Lever ВНИМАНИЕ Выключи принтер и отсоедини кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките правую боковую крышку - см.
2. Убедись, что рычаг Pinch-Arm Lever находится в

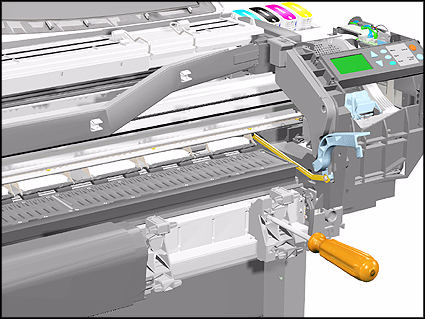

3. Сни 1 винт T-15 (Type I) и
шайбу, крепящие Lever к chassis.
4. Сни 1 винт T-15 (Type E), который
5. Опусти рычаг Pinch-Arm Lever и
сни из принтера (включая втулку рычага).
HP DesignJets 500 и 800 Series Printers Service Manual Снятие датчика Pinch-Arm Sensor ВНИМАНИЕ Выключи принтер и отсоедини кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките правую боковую крышку - см.
3. Подними язычок и сдвинь Right Deflector
4. Сни 1 винт T-20 (Type C) из
5. Сни кронштейн Right Deflector Bracket.
6. Сни 1 винт T-8 (Type G) из
7. Отсоедини кабель датчика Pinch-Arm Sensor
от Interconnect PCA.
8. Сни датчик Pinch-Arm Sensor
HP DesignJets 500 и 800 Series Printers Service Manual Снятие Fork Idler, Tensioner и Idler Pulley ВНИМАНИЕ Выключи принтер и отсоедини кабель питания.
1. Извлеките левую боковую крышку - см.
2. Снимите крышку с правой стороны (Right Hand Cover) — см.
3. Ослабь натяжение справа
hand side of the Belt by pulling the Tensioner down and pushing it towards you to lock it into position.
4. Отпусти Belt от Scan-Axis
5. Вытяни Belt с правой стороны
принтера и сни Idler Pulley.
6. Разблокируй Tensioner и сни
Если сложно разблокировать tensioner вручную, попробуй использовать Screwdriver (как рычаг).
HP DesignJets 500 и 800 Series Printers Service Manual Снятие Encoder Strip ВНИМАНИЕ Выключи принтер и отсоедини кабель питания.
3. Снять крышку карты LAN с задней части левой боковой крышки.
1. Извлеките левую боковую крышку - см.
2. Снимите крышку с правой стороны (Right Hand Cover) — см.
3. Сни 1 винт T-15 (Type E), который
крепит Encoder Strip к Left Encoder Holder.
4. Отпусти кодирующую ленту (Encoder Strip) из
Полоса кодового датчика (Encoder Strip) имеет острые края, поэтому будьте осторожны при работе с ней.
5. Отпусти кодирующую ленту (Encoder Strip) из
6. Извлеки кодирующую ленту (Encoder Strip) из
1. Выполни Service Utility «Unlock
Carriage» — см. Page 4-22.
Выключи Printer после выполнения этой Utility.
Снимите левую крышку (Left Hand Cover) — см. стр. 8-5.
3. Снимите правую крышку (Right Hand Cover) — см.
4. Снимите верхнюю крышку и окно (Top Cover and Window) —
5. Снимите узел передней панели (Front Panel Assembly) —
6. Извлеките Service Station - см.
7. Извлеките Fork Idler, Tensioner и
Idler Pulley - см. страницу 8-74.
8. Извлеките Encoder Strip - см.
9. Снимите держатель сервисной станции (Service Station Holder) —
10. Вручную переместите каретку в положение
правильное Положение для удаления Tubes Assembly из Carriage.
11. Отпустите защелку и поднимите
12. Извлеките все печатающие головки (Printheads).
13. Ослабьте 1 винт T-8, фиксирующий
14. Отсоедините трубки (Tubes) от каретки (Carriage)
15. Переместите узел трубок (Tubes Assembly) в сторону от
16. Закройте крышку каретки (Carriage Cover).
17. Отсоедините крышку каретки (Carriage Cover) (защелка расположена
на левой стороне Carriage — используй отвертку при необходимости).
18. Снимите зажим, фиксирующий хвостовой кабель (Trailing Cable)
19. Отсоедините хвостовой кабель (Trailing Cable) от
20. Выдвиньте хвостовой кабель (Trailing Cable) из зажима
внутри Carriage Assembly и затем поднимай, чтобы освободить его из Carriage.
21. Переместите каретку (including the Belt) вправо и из принтера.
и из принтера.
22. Ремень (Belt) можно затем снять с
каретки (Carriage); убедитесь, что вы совместили красные линии на хвостовом кабеле (Trailing Cable) как показано на этом чертеже.
При установке ремня (Belt) убедитесь, что вы вставили его в каретку (Carriage) как показано на этом чертеже.

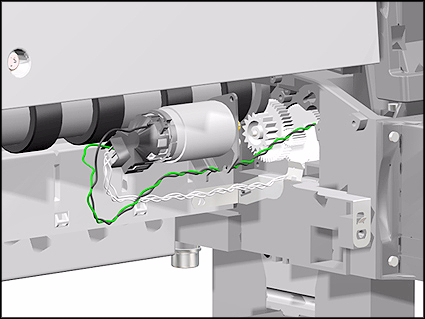

HP DesignJets 500 и 800 Series Printers Service Manual Снятие электродвигателя оси подачи бумаги (Paper-Axis Motor Removal) ПРЕДУПРЕЖДЕНИЕ Выключите принтер и отсоедините кабель питания.
4. Снять 1 винт T-20 (тип F) с
2. Извлеки Left Hand Cover — см.
3. Снимите задний валик (Back Platen) (убедитесь, что
рычаг находится в положении ВВЕРХ (UP position)) — см. стр. 8-17.

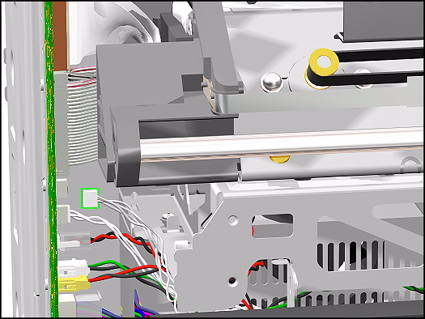

4. Отсоедините кабели электродвигателя оси подачи бумаги (Paper-Axis Motor) от электронного модуля (Electronics Module).
5. Снимите 2 винта T-15 (Type J) из
Убедитесь, что вы держите электродвигатель оси подачи бумаги (Paper-Axis Motor) при снятии винтов, иначе двигатель может упасть и повредиться.
6. Снимите электродвигатель оси подачи бумаги (Paper-Axis Motor)
HP DesignJets 500 и 800 Series Printers Service Manual Снятие приводного ролика (Drive Roller Removal) ПРЕДУПРЕЖДЕНИЕ Выключите принтер и отсоедините кабель питания.
4. Снимите левую и правую кромки (Left and Right Trims).
4. Снять 1 винт T-20 (тип F) с
2. Извлеки Left Hand Cover — см.
3. Снимите правую крышку (Right Hand Cover) — см.
5. Снимите переднюю панель (Front Panel) — см.
6. Снимите верхнюю крышку и окно (Top Cover and Window) —
7. Снимите все дефлекторы бумаги (Media Deflectors) —
8. Снимите задний валик (Back Platen) (убедитесь, что
9. Снимите датчик бумаги (Media Sensor) — см.
рычаг находится в положении ВВЕРХ (UP position)) — см. стр. 8-17.
10. Снимите поддон для отходов чернил (Spittoon) — см. стр.
10. Remove the Spittoon - Refer to Page
11. Снимите узел Cutter Assembly - См.
12. Снимите кронштейн направляющей Cutter Guide Bracket -
13. Снимите энкодер приводного ролика Drive Roller Encoder
14. Снимите станцию подачи чернил Ink Supply Station -
15. Снимите направляющую Cutter Guide - См.
16. Отсоедините датчик прижима Pinch-Arm Sensor
от Interconnect PCA.
17. Отсоедините двигатель оси подачи Paper-Axis Motor
Кабели и кабель вакуумного вентилятора от модуля электроники.
18. Снимите 1 винт (T-10) с
19. Снимите 1 винт (T-15) с
Правый задний обрезной ролик и снимите обрезку.
20. Снимите 1 винт (T-15) с левого
21. Снимите 4 винта (T-25), крепящие
верхнюю часть принтера к нижней части со стороны левой руки.
22. Снимите 4 винта (T-25), крепящие
верхнюю часть принтера к нижней части со стороны правой руки.
23. Убедитесь, что рычаг подачи носителя находится в
положении UP и поднимите полную верхнюю часть принтера от нижней части.
Верхняя часть принтера очень тяжелая, поэтому этот шаг должны выполнять 2 человека.
24. Снимите 1 винт (T-15) с оси
25. Снимите пружину оси.
Будьте очень осторожны при снятии пружины оси, так как вы можете повредить диск энкодера Encoder Disc.

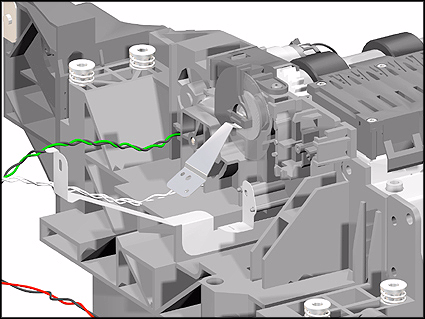

26. Снимите крышку диска энкодера Encoder Disc Cover.

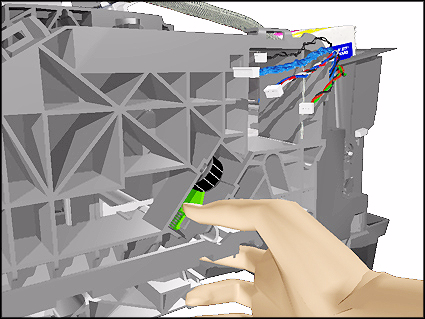

27. Отпустите рычаги на обоих концах

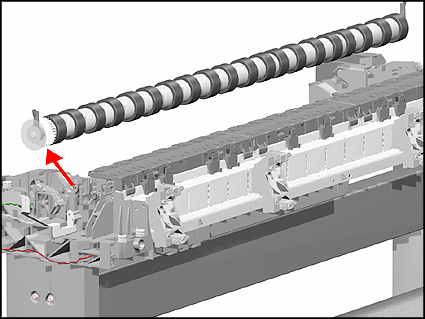

28. Поднимите приводной ролик Drive Roller из принтера.
При поднятии приводного ролика Drive Roller, так как диск энкодера Encoder Disc может быть поврежден.

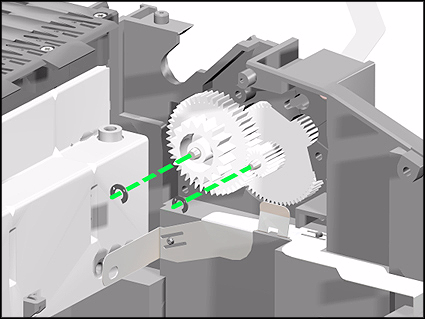

HP DesignJets 500 и 800 Series Printers Service Manual Узлы шестерен Удаление ПРЕДУПРЕЖДЕНИЕ Выключите принтер и извлеките кабель питания.
4. Снять 1 винт T-20 (тип F) с
2. Извлеки Left Hand Cover — см.
3. Снимите правую крышку (Right Hand Cover) — см.
5. Снимите переднюю панель (Front Panel) — см.
6. Снимите верхнюю крышку и окно (Top Cover and Window) —
7. Снимите все дефлекторы бумаги (Media Deflectors) —
8. Снимите задний валик (Back Platen) (убедитесь, что
9. Снимите датчик бумаги (Media Sensor) — см.
рычаг находится в положении ВВЕРХ (UP position)) — см. стр. 8-17.
10. Снимите поддон для отходов чернил (Spittoon) — см. стр.
10. Remove the Spittoon - Refer to Page
11. Снимите узел Cutter Assembly - См.
12. Снимите кронштейн направляющей Cutter Guide Bracket -
13. Снимите энкодер приводного ролика Drive Roller Encoder
14. Снимите станцию подачи чернил Ink Supply Station -
15. Снимите направляющую Cutter Guide - См.
16. Снимите двигатель оси подачи Paper-Axis Motor - См.

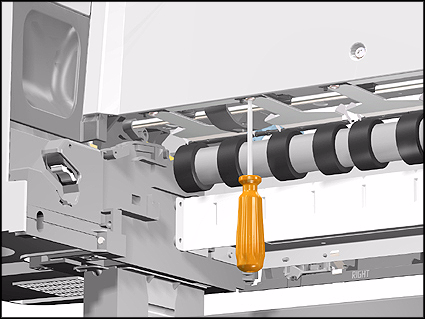

17. Снимите приводной ролик Drive Roller - См.

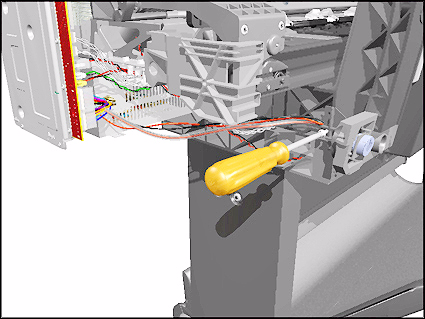

18. Снимите 2 стопорных штифта с
19. Снимите шестерни.
