Цветные Canon iR ADVANCE серии C5500 и её преемник DX C5800 — машины с большим месячным объёмом, и узел закрепления в них расходуется быстрее остальных узлов. Оригинальный фьюзер в сборе стоит дорого, зато восстанавливается полностью: меняются термоплёнка, нагревательный элемент, прижимной вал с подшипниками и бушингами, а счётчик ресурса сбрасывается заменой платы (чипа). Ниже — компоненты CET по обеим сериям.
✓ — позиция сейчас на складе; артикулы без отметки привезём под заказ. Ссылки ведут на карточки товаров в нашем магазине с актуальной ценой.
iR ADVANCE C5535/C5540/C5550/C5560 (и версии i)
Полная процедура включает замену термоплёнки, нагревательного элемента, прижимного вала, его бушингов и подшипников, а также платы сброса счётчика фьюзера — без неё аппарат продолжит считать ресурс старого узла.
| Компонент | Артикул CET |
|---|---|

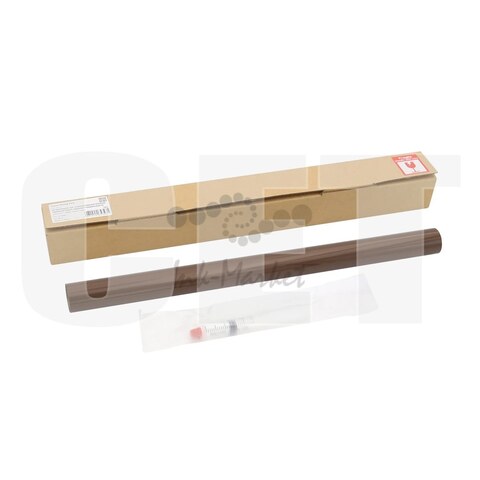

| Термоплёнка (улучшенная) | CET311026U |
| Нагревательный элемент | CET5291 ✓ |
| Прижимной вал с подшипниками | CET5287 |
| Бушинги прижимного вала | CET5007 ✓ |
| Подшипники прижимного вала | CET7095 |
| Плата сброса счётчика фьюзера | CET461005 |
Важно. По этому узлу существуют два варианта термоплёнки: под б/у оригинальный нагревательный элемент и под элемент CET5291 ✓. Улучшенная плёнка CET311026U подходит к обоим термоэлементам — это тот случай, когда универсальная позиция снимает вопрос совместимости при заказе.
Модели: iR ADVANCE C5535, C5540, C5550, C5560 и C5535i, C5540i, C5550i, C5560i. Полный перечень запчастей и расходников по серии — в обзоре запчасти CET для iR ADVANCE C5535/C5540/C5550/C5560.
iR ADVANCE DX C5850/C5860/C5870 (и версии i)
В новой серии набор компонентов проще: термоплёнка, прижимной вал, нагревательный элемент и чип фьюзера для сброса счётчика.
| Компонент | Артикул CET |
|---|---|
| Термоплёнка | CET311035 ✓ |
| Прижимной (резиновый) вал | CET211044 ✓ |
| Нагревательный элемент | CET291011 ✓ |
| Чип фьюзера | CET461012 |
Модели: iR ADVANCE DX C5850, C5860, C5870 и C5850i, C5860i, C5870i. Остальные позиции по серии — в обзоре запчасти CET для iR ADVANCE DX C5840/5850/5860/5870.
Что ещё почитать по Canon
- Canon C-EXV49/50/51/53/54/58: заправка картриджей, восстановление драм-юнитов и замена девелопера.
- Ролики CET для Canon — подбор по моделям.
Как заказать компоненты
Все перечисленные позиции можно купить в интернет-магазине Ink-Market: товары с отметкой ✓ отгружаем со склада, остальные привозим под заказ. Не нашли нужную деталь или сомневаетесь в подборе — оставьте запрос, менеджер ответит с ценой и сроком поставки.
Взрыв-схемы узлов и полные парт-листы по аппаратам — в нашем бесплатном каталоге запчастей по аппаратам.
Материал носит справочный характер и адресован сервисным инженерам. Работы по разборке узлов выполняйте на обесточенном аппарате и после остывания узла закрепления.
