Фотополимерная печать выглядит одинаково снаружи и принципиально по-разному внутри. От того, чем именно отверждается слой — сфокусированным лазерным лучом или засветкой всей плоскости через маску, — зависит не только скорость, но и то, как правильно раскладывать детали на платформе и как планировать загрузку оборудования.
Две схемы засветки
В классической лазерной стереолитографии луч обходит контур и заполнение каждого слоя по траектории. Время слоя прямо зависит от того, сколько площади нужно засветить: одна маленькая деталь печатается быстро, полная платформа — долго, и вторая деталь честно добавляет своё время к первой.

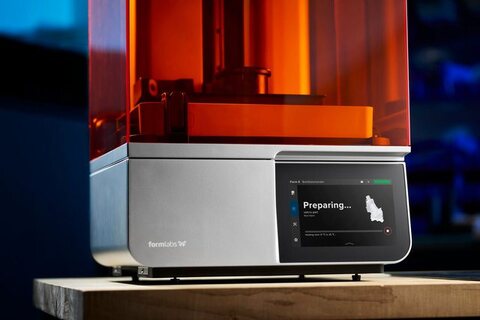

В масочной схеме источником служит массив светодиодов, а изображение слоя формируется маскирующей оптикой — светится сразу вся плоскость. Именно так устроен печатный движок Low Force Display в принтерах Form 4 и их биосовместимой версии Form 4B: мощные светодиоды в сочетании с маскирующими линзами отверждают слой целиком за одну выдержку. Следствие принципиальное: время печати перестаёт зависеть от того, какая доля платформы занята. Разложить на платформе одну деталь или восемь — по времени почти одно и то же.
Что это даёт в цифрах
Производитель приводит сравнение с предыдущим поколением своих машин на конкретных деталях — цифры паспортные, но показательные именно как иллюстрация разницы между схемами засветки:
- небольшие клипсы из смолы Tough 2000 — 1 час 53 минуты против 4 часов 47 минут на машине предыдущего поколения;
- крупный аэродинамический патрубок из Grey Resin V5 — 2 часа 56 минут против почти девяти часов;
- полная платформа из восьми одноразовых хирургических трещоток — 5 часов 45 минут против более чем 25 часов.
Заявленная скорость наращивания по высоте — до 100 мм в час; оговорка производителя важна и её стоит держать в голове: цифра получена на быстрой модельной смоле при высоте слоя 200 мкм и усреднена по набору тестовых деталей. На тонком слое и на инженерных смолах скорость будет иной. Общий выигрыш производитель оценивает как двух-четырёхкратный относительно своих же машин прошлого поколения.
Как это меняет планирование печати
Здесь начинается практическая часть, которая касается любой масочной машины, а не конкретной модели. Если время слоя фиксировано, то стоимость печати определяется не объёмом деталей, а высотой самой высокой из них. Отсюда несколько следствий:
- платформу выгодно заполнять — пустое место на ней ничего не экономит;
- детали разумно группировать по высоте: одна высокая деталь тянет за собой всю партию;
- ориентация выбирается компромиссом между высотой построения, площадью отрыва и качеством поверхности, а не «чем меньше площадь слоя, тем быстрее», как в лазерной схеме;
- срочная единичная деталь и полная партия занимают сопоставимое время — планировать очередь становится проще.
При этом сама физика отрыва слоя от плёнки ванны никуда не девается: чем больше площадь сечения, тем выше усилия при отрыве, и это ограничение остаётся общим для всех масочных машин. Разложенные под углом детали с меньшим сечением слоя по-прежнему ведут себя спокойнее, чем сплошной блок во всю платформу.
Точность: чем определяется предел
В масочных машинах разрешение в плоскости задаётся оптическим блоком: у рассматриваемого принтера световой процессор даёт 50 мкм по осям X и Y. Это и есть шаг, которым описывается контур каждого слоя — от него зависит, насколько чисто выходят мелкие элементы, резьбы, посадочные пояски и стыки сборных узлов. Производитель делает акцент на повторяемости допусков: деталь, напечатанная как макет на раннем этапе, как функциональный прототип и как временная замена серийной, должна оставаться одной и той же по геометрии.
Общее правило для любой фотополимерной техники: заявленное разрешение оптики — не то же самое, что итоговая точность детали. На результат влияют усадка при полимеризации, режим дозасветки, ориентация и схема поддержек. Поэтому допуски под ответственную посадку проверяются печатью тестового образца на своей машине и своей смоле, а не берутся из спецификации.
Материалы и постобработка
На старте для этой платформы заявлено 23 смолы, для биосовместимой версии — 37. Практический смысл широкой библиотеки в том, что материал подбирается под роль детали, а не под возможности принтера: есть смолы с поведением, близким к ABS, есть аналоги полипропилена по вязкости разрушения, отдельно стоят силиконовый фотополимер для эластомерных образцов, высокотемпературная смола для деталей, которые пойдут в горячие испытания, и жёсткая смола для литейной оснастки.
Постобработка остаётся обязательной частью цикла, а не опцией. Деталь снимается с гибкой платформы, промывается в изопропиловом спирте — в новом поколении моек усилено перемешивание жидкости, что сокращает время отмывки, — и при необходимости проходит дозасветку в камере с контролируемыми температурой и временем. Именно дозасветка выводит механические свойства к паспортным значениям, и пропуск этого шага обесценивает любые сравнения по прочности. Автоматическая подача смолы с набором датчиков и литровые картриджи сокращают простой между заданиями: смена материала перестаёт быть отдельной операцией на полчаса.
Что из этого стоит проверять при выборе машины
- Зависит ли время слоя от площади засветки — это водораздел между лазерной и масочной схемами и главный фактор при серийной печати.
- Размер пикселя в плоскости и фактическая повторяемость размеров на своей детали, а не только цифра из спецификации.
- Условия, при которых заявлена скорость: тип смолы и высота слоя меняют результат в разы.
- Полный цикл, а не только печать: мойка, сушка и дозасветка добавляют к каждому заданию своё время, и на коротких печатях именно они становятся узким местом.
- Стоимость расходников на деталь: смола, ванна и плёнка — постоянная статья расходов, которая на длинной дистанции важнее разницы в цене самой машины.
