Обычному проектору для большой картинки нужно место: чтобы получить экран в сто дюймов, его ставят в трёх-четырёх метрах от стены. В небольшой комнате, в классе с интерактивной доской или в переговорной, где докладчик всё время стоит у экрана, такой запас есть не всегда. Для этих случаев и придуманы короткофокусные и ультракороткофокусные модели — они дают ту же диагональ с расстояния меньше метра, а некоторые и вовсе стоят прямо под экраном. Разберём, чем они отличаются, когда действительно нужны и на чём при установке чаще всего ошибаются, — с цифрами по моделям Cactus из нашего наличия.
Что такое проекционный коэффициент
Главная цифра здесь — проекционный коэффициент (его ещё называют проекционным отношением). Это расстояние от объектива до экрана, делённое на ширину изображения. Коэффициент 1,5 означает, что на каждый метр ширины картинки проектор нужно отодвинуть на полтора метра. Коэффициент 0,46 — что на тот же метр хватит 46 сантиметров.
Отсюда простая формула: расстояние = коэффициент × ширина экрана. Ширину легко найти по диагонали: у экрана 16:9 она примерно равна 0,87 диагонали, у экрана 4:3 — 0,8 диагонали. Сто дюймов — это 254 см, значит ширина стодюймового экрана 16:9 около 2,21 м, а экрана 4:3 — около 2,03 м.
По этой цифре проекторы делят на три группы, и в характеристиках Cactus группа указана прямо в строке «Тип по проекционному коэффициенту»:
- стандартные — коэффициент больше единицы; для экрана в сотню дюймов им нужно от двух с половиной метров и дальше;
- короткофокусные — коэффициент меньше единицы, обычно около половины; большая картинка получается с расстояния порядка метра;
- ультракороткофокусные — коэффициент в несколько десятых; проектор стоит в десятках сантиметров от стены, как правило, прямо под экраном, и светит на него снизу под крутым углом.
Сколько места нужно на практике: таблица
Посчитаем по формуле, где должен стоять проектор, чтобы получить экран 80 и 100 дюймов. Для сравнения взяты несколько стандартных моделей. Цифры округлены до сантиметров — это ориентир для планировки, а точную точку подбирают на месте по картинке.
| Модель | Тип | Коэффициент | Экран 80″ | Экран 100″ |
|---|---|---|---|---|
| CS-PRM.01WT | стандартный | 1,65 | ≈ 2,92 м | ≈ 3,65 м |
| CS-PRM.07WT | стандартный | 1,49 | ≈ 2,64 м | ≈ 3,30 м |
| CS-PRE.01WT | стандартный | 1,2 | ≈ 2,12 м | ≈ 2,66 м |
| CS-V2.WT (экран 4:3) | короткофокусный | 0,46 | ≈ 0,75 м | ≈ 0,93 м |
| CS-U2.WT | ультракороткофокусный | 0,19 | ≈ 0,34 м | ≈ 0,42 м |
Разница наглядная: там, где стандартному проектору нужно три с лишним метра, короткофокусный обходится меньше чем метром, а ультракороткофокусный — сорока сантиметрами. Именно поэтому такие модели и выбирают: не ради качества картинки, а ради того, куда проектор можно поставить.
Когда короткий фокус действительно нужен
Класс или аудитория с доской. Учитель или докладчик стоит у экрана и что-то на нём показывает. Если проектор висит в центре комнаты, человек неизбежно заходит в луч: на изображении появляется его тень, а свет бьёт ему в глаза. Короткофокусный проектор висит над доской, луч идёт сверху почти вдоль стены, и тени от стоящего рядом человека почти нет.
Маленькая комната. Если от стены с экраном до противоположной стены три метра, стандартному проектору с коэффициентом 1,5 там просто не хватит места на стодюймовую картинку. Короткофокусному хватит с запасом.
Проектор вместо телевизора. Ультракороткофокусную модель ставят на тумбу под экраном, как телевизор. Через комнату не тянется луч, не нужно сверлить потолок и прокладывать кабель через всю комнату — розетка и приставка рядом, на той же тумбе.
Переговорная, где люди сидят близко к экрану. Никто не перекрывает изображение головой, а шум вентилятора остаётся у стены, а не над столом.
А вот если места хватает, проектор ставится на потолок в глубине зала и ни в кого не светит — короткий фокус не даёт преимуществ. Стандартная модель в таком случае проще в установке и прощает больше неточностей.
Модели Cactus с коротким фокусом
Короткофокусные: серия Bright V для классов и переговорных
Три модели одного корпуса: CS-V1.WT (есть и в чёрном корпусе — CS-V1.B), CS-V2.WT и CS-V2.B, CS-V3.WT и CS-V3.B. У всех коэффициент 0,46 и рабочее расстояние 0,45–0,94 м, матрица 3LCD, яркость 4000–4400 ANSI-люмен — этого хватает для класса, где днём не задёрнуты шторы. Есть порт управления RS-232 и сетевой разъём, два входа HDMI и два VGA — всё, что нужно для постоянной установки в учебной аудитории.
Различаются они разрешением и форматом. V1 и V2 работают в формате 4:3 с разрешением 1024×768 — под классическую доску и презентации. V3 даёт 1280×800 (формат 16:10) и поддерживает кадры 16:9 и 4:3, это вариант для современного ноутбука и широкоформатного экрана.
| Характеристика | CS-V1 | CS-V2 | CS-V3 |
|---|---|---|---|
| Яркость, ANSI-лм | 4000 | 4400 | 4000 |
| Собственное разрешение | 1024×768 | 1024×768 | 1280×800 |
| Проекционный коэффициент | 0,46 | 0,46 | 0,46 |
| Проекционное расстояние | 0,45–0,94 м | 0,45–0,94 м | 0,45–0,94 м |
| Диагональ экрана | 50–120″ | 50–120″ | 50–100″ |
| Коррекция трапеции | ±15° по вертикали и горизонтали | ||
| Установка | фронтальная, обратная, крепление к потолку | ||
| Шум | 39 дБ | ||
| Вес / размеры | 4 кг / 347×141×341 мм | ||
Ультракороткофокусные: для дома и небольших залов

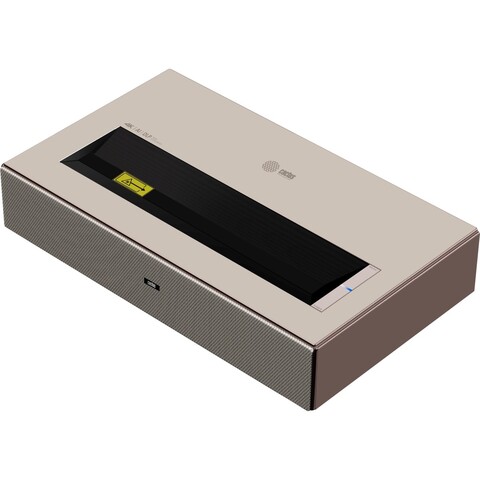

CS-U2.WT и CS-U2.B — лазерный проектор с коэффициентом 0,19. Экран 60–100 дюймов, Full HD 1920×1080, яркость 800 ANSI-люмен, контраст 15000:1, шум 29 дБ. Внутри Android 12 с магазином приложений, есть Wi-Fi, Bluetooth, два HDMI и оптический аудиовыход для саундбара — по сути, это замена телевизору, которая ставится на тумбу у стены. Для стодюймовой картинки проектор отодвигают от стены примерно на 42 см. Учтите: по паспорту у этой модели только фронтальная проекция, крепления к потолку в списке нет — её ставят снизу, под экраном. 800 ANSI-люмен хорошо смотрятся в затемнённой или вечерней комнате; при ярком дневном свете картинка заметно поблекнет.
CS-PRU.03WT — лёгкий проектор весом 1,5 кг с моторизованным фокусом и зумом. Паспорт указывает для него проекционное расстояние 0,15–1,16 м и диагональ 30–200 дюймов, а сам коэффициент не приводит, поэтому для конкретного размера экрана точку установки лучше уточнить у нас. Яркость — 400 ANSI-люмен, это модель для тёмной комнаты. Можно крепить к потолку, есть Android 9, Wi-Fi и Bluetooth.
| Характеристика | CS-U2 | CS-PRU.03WT |
|---|---|---|
| Яркость, ANSI-лм | 800 | 400 |
| Разрешение | 1920×1080 | 1920×1080 |
| Источник света | лазер (RGB) | светодиоды |
| Проекционное расстояние | ≈ 0,42 м (100″) | 0,15–1,16 м |
| Диагональ экрана | 60–100″ | 30–200″ |
| Коррекция трапеции | ±40° по вертикали и горизонтали | ±45° по вертикали, 15° по горизонтали |
| Установка | фронтальная | фронтальная, обратная, к потолку |
| Шум | 29 дБ | 30 дБ |
| Вес | 1,78 кг | 1,5 кг |
Обратная сторона: на чём ошибаются при установке
Точность в сантиметрах. Размер картинки растёт вместе с расстоянием. У стандартного проектора лишние пять сантиметров на трёх метрах почти незаметны, а у ультракороткофокусного пять сантиметров из сорока двух — это уже около 12 %: стодюймовый экран превращается примерно в 88-дюймовый или вылезает за рамку. Поэтому место под такой проектор размечают по рулетке и окончательно двигают уже по картинке.
Зума, как правило, нет. У серии V и у CS-U2 оптического зума нет: коэффициент один, и размер картинки задаётся только расстоянием. У CS-U2 есть цифровое масштабирование, но оно уменьшает картинку за счёт части пикселей, то есть снижает чёткость. Значит, сначала решите размер экрана — потом точку установки, а не наоборот.
Коррекция трапеции — не волшебная палочка. Все эти модели умеют выравнивать трапецию, у ультракороткофокусных запас доходит до ±40–45°. Но электронная коррекция сжимает кадр программно, и мелкий текст теряет резкость. Лучший результат — когда проектор стоит ровно по центру экрана и строго параллельно стене, а коррекция нужна лишь чуть-чуть.
Требования к экрану. Луч приходит на полотно под очень острым углом, и любая волна или складка отбрасывает тень, которую при обычной проекции не видно. Для ультракороткого фокуса нужен идеально ровный экран — лучше натянутый на жёсткую раму, а не рулонный. Кроме того, не всякое антибликовое полотно подходит: многие из них рассчитаны на свет, идущий спереди, а не снизу. Если планируете смотреть при свете, скажите нам, что проектор ультракороткофокусный, — подберём совместимое полотно. Подробнее про антибликовые экраны расскажем в отдельной статье.
Как повесить короткофокусный проектор над доской
Серию V чаще всего крепят на стену над доской или экраном на выносной штанге. Здесь удобен настенно-потолочный кронштейн CS-VM-PRV2-WT: вылет регулируется от 54,5 до 90 см, нагрузка до 13,5 кг (проектор весит 4 кг), поворот на 360°, наклон ±15°, кабели прячутся внутри штанги. Регулируемый вылет как раз позволяет подогнать размер картинки под доску уже после монтажа. Одно уточнение: вылет считается до площадки крепления, а проекционное расстояние — до объектива, и корпус глубиной 34 см сдвигает объектив относительно площадки. Поэтому окончательный вылет выставляют по изображению на экране.
Если короткофокусный проектор нужно повесить на потолок близко к стене, подойдёт компактный CS-VM-PRV3-WT с фиксированным вылетом 21,5 см, нагрузкой до 15 кг и наклоном ±25°. Ультракороткофокусный CS-U2 кронштейн не нужен: он стоит на тумбе под экраном.
Коротко: как выбрать
- Места мало или докладчик стоит у экрана — берите короткий фокус. Для класса и переговорной с дневным светом — серия V с яркостью 4000–4400 ANSI-люмен.
- Нужен «проектор вместо телевизора» на тумбе у стены — ультракороткофокусный CS-U2, лучше в затемнённой комнате.
- Места хватает и проектор уйдёт на потолок в глубину зала — стандартная модель проще и прощает больше неточностей.
- Сначала выберите размер экрана, потом по коэффициенту посчитайте расстояние: у короткофокусных моделей зума обычно нет.
- Для ультракороткого фокуса экран должен быть идеально ровным.
Что посмотреть в каталоге
- Домашний кинотеатр: короткофокусные и лазерные проекторы — ультракороткофокусные модели для дома
- Проекторы для офиса и обучения (3LCD) — короткофокусная серия V и инсталляционные модели
- Экраны на раме и антибликовые (ALR) — ровное полотно на жёсткой раме
- Настенные и универсальные кронштейны — выносные штанги для установки над доской
- Проекторы, экраны и крепления Cactus — весь раздел целиком
Пришлите нам размеры комнаты, желаемую диагональ и то, как будет освещено помещение, — специалисты Инк.Маркет посчитают расстояние, подберут проектор с подходящим фокусом и кронштейн под него.
