Чем тяжелее аппарат, тем дороже его расходные узлы — и тем выгоднее их восстанавливать. В этом материале мы собрали процедуры по четырём узлам Konica Minolta, которые чаще всего попадают в сервис: фьюзеру старших bizhub серии C554/C654/C754, цветным имидж-юнитам IU-214, драм-юнитам DU-105/DU-106 и фьюзеру производственной серии PRESS C1060. Все упомянутые компоненты CET — со ссылками на карточки товаров.
✓ — позиция сейчас на складе; артикулы без отметки привезём под заказ. Ссылки ведут на карточки товаров в нашем магазине с актуальной ценой.
Фьюзер bizhub C554/C654/C754, C558/C658 и монохромных 554e/654/754
Здесь восстанавливается не только сам узел закрепления, но и блок очистки — ролик и щётка с их бушингами. Поэтому у CET на этот фьюзер два комплекта: основной CET7185 ✓ и комплект восстановления блока очистки CET7188. Составляющие обоих комплектов доступны и по отдельности.
| Компонент | Артикул CET |
|---|---|
| Основной комплект восстановления фьюзера | CET7185 ✓ |
| Комплект восстановления блока очистки фьюзера | CET7188 |
| Нагревательная лента фьюзера («термоплёнка») | CET7132 ✓ |
| Прижимной вал | CET7126 |
| Наконечник сепаратора прижимного вала | CET7170 ✓ |
| Ролик очистки | CET7142 ✓ |
| Щётка очистки | CET7143 |
| Подшипники нагревательного и прижимного вала | CET7174 |
| Бушинги нагревательного вала | CET7172 |
| Бушинги прижимного вала | CET7173 |
| Бушинги ролика очистки | CET7177 |
| Бушинги щётки очистки | CET7175 |
Модели: bizhub C554, C554e, C654, C654e, C754, C754e, C558, C658, а также монохромные bizhub 554e, 654, 654e, 754, 754e.
Цветные имидж-юниты IU-214 — bizhub C227 и C287
В серии C227/C287 цветное изображение формируют «имидж-юниты» IU-214 — дорогие блоки, в которых объединены драм-юнит и блок проявки. Полноценное восстановление такого блока — это не только барабан, ракель и ролик заряда, но и девелопер: к моменту ремонта он, как правило, изношен не меньше барабана.
Важно. Счётчик барабана и инициализацию девелопера в IU-214 нельзя запустить по отдельности: в блоке стоит один чип — чип блока проявки. Его замена одновременно сбрасывает коррекцию износа барабана и запускает инициализацию девелопера. То есть если поменять барабан и поставить новый чип, но оставить старый девелопер, машина откалибруется под новый барабан и обнулит ресурс блока — а инициализацию проведёт по изношенному девелоперу с неизвестной концентрацией тонера. Дальше аппарат будет поддерживать заведомо некорректную концентрацию.
Поэтому корректная процедура предполагает замену всего комплекта: барабана, ракеля, ролика заряда, ролика очистки ролика заряда, девелопера и чипа блока проявки. Актуальные артикулы (на февраль 2026):
| Компонент | Артикул CET |
|---|---|
| Барабан | CET101083 ✓ |
| Ракель | CET281095 ✓ |
| Ролик заряда | CET7446 ✓ |
| Ролик очистки ролика заряда | CET7167 ✓ |
| Девелопер Cyan | CET171038 ✓ |
| Девелопер Magenta | CET171039 ✓ |
| Девелопер Yellow | CET171040 ✓ |
| Чип блока проявки с держателем | CET7180 ✓ |

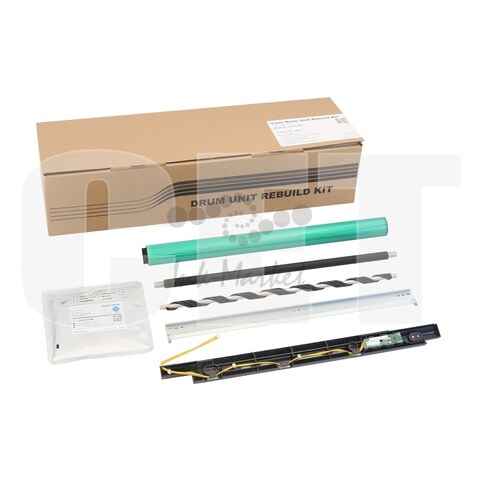

Удобнее брать готовыми комплектами — в них входят барабан, ракель, ролик заряда, ролик очистки ролика заряда, девелопер и чип блока проявки:
| Комплект восстановления IU-214 | Артикул CET |
|---|---|
| Cyan | CET501029 ✓ |
| Magenta | CET501030 ✓ |
| Yellow | CET501031 ✓ |
Важно. Исходная сервисная процедура снималась до появления специализированных ракеля и девелоперов. С артикулами из таблиц выше она остаётся применимой с двумя поправками: не нужно удалять майларовые полоски по краям ракеля (их там нет) и не нужно отсыпать 30 г девелопера из пакета — в пакеты уже насыпано по 170 г.
Остальные позиции по этой серии — в обзоре запчасти CET для bizhub C227/C287.
Драм-юниты DU-105 и DU-106 — PRESS C1060/C1070 и AccurioPress
В производственной серии драм-юнит восстанавливается заменой барабана, ракеля, смазывающей пластины и смазывающего ролика. Смазывающий узел здесь не опция: именно он обеспечивает ресурс барабана при типичных для этих машин тиражах.
| Компонент | Артикул CET |
|---|---|
| Барабан | CET101012 ✓ |
| Ракель | CET281005 |
| Смазывающая пластина | CET561004 ✓ |
| Смазывающий ролик | CET241003 ✓ |
| Комплект со всеми компонентами выше | CET501022 |
Модели: bizhub PRO C1060L, bizhub PRESS C1060, C1070, C1070P, C71hc, AccurioPress C2060, C2070, C2070P, C3070, C3080, C3080P, C73hc, C83hc, AccurioPrint C2060L, C3070L.
Фьюзер bizhub PRESS C1060 и AccurioPress C2060/C2070
Восстановление узла закрепления в той же серии — лента фьюзера и прижимной вал.
| Компонент | Артикул CET |
|---|---|
| Лента фьюзера | CET311005 ✓ |
| Прижимной вал | CET211003 ✓ |
Модели: bizhub PRESS C1060, C1070, C1070P, bizhub Pro C1060L, AccurioPress C2060, C2070, AccurioPrint C2060L. Полный перечень запчастей по серии — в обзоре запчасти CET для bizhub PRESS C1060/C1070 и PRO C1060L.
Соседние материалы по Konica Minolta
- bizhub C224/C284/C364: драм-юнит, девелопер, фьюзер и ошибка DR-512 при разборке.
- bizhub C250i/C300i/C360i и C258/C308/C368: драм-юнит DR-316, фьюзер и заправка TN-324.
- Тонеры CET для Konica Minolta: NF6, NF7, NF8, NF10, KB7.
Как заказать компоненты
Все перечисленные позиции можно купить в интернет-магазине Ink-Market: товары с отметкой ✓ отгружаем со склада, остальные привозим под заказ. Не нашли нужную деталь или сомневаетесь в подборе — оставьте запрос, менеджер ответит с ценой и сроком поставки.
Взрыв-схемы узлов и полные парт-листы по аппаратам — в нашем бесплатном каталоге запчастей по аппаратам.
Материал носит справочный характер и адресован сервисным инженерам. Работы по разборке узлов выполняйте на обесточенном аппарате и после остывания узла закрепления.
