Xerox VersaLink C8000 C9000 — каталог запчастей со схемами

Содержание

• 1. Electrical - задний (1 of 3)
• 2. Electrical - задний (2 of 3)
• 3. Electrical - задний (3 of 3)
• 4. Electrical - передний/правый
• 5. User Interface
• 6. Control узел (ESS плата)
• 7. Video Contact шасси узел
• 8. Video Contact шасси в сборе
• 9. печь
• 10. выход 1 Transport Components
• 11. выход 2 Transport Components
• 12. выход 2 Transport в сборе
• 13. Office Finisher LX - Horizontal Transport в сборе (1 of 5)
• 14. Office Finisher LX - Horizontal Transport в сборе (2 of 5)
• 15. Office Finisher LX - Horizontal Transport в сборе (3 of 5)
• 16. Office Finisher LX - Horizontal Transport в сборе (4 of 5)
• 17. Office Finisher LX Covers
• 18. Office Finisher LX Stacker
• 19. Office Finisher LX Stapler
• 20. Office Finisher LX Ejector (1 of 5)
• 21. Office Finisher LX Ejector (2 of 5)
• 22. Office Finisher LX Ejector (3 of 5)
• 23. Office Finisher LX Ejector (4 of 5)
• 24. Office Finisher LX Ejector (5 of 5)
• 25. Office Finisher LX выход and Folder в сборе
• 26. Office Finisher LX Folder Electrical
• 27. Office Finisher LX Booklet Stapler в сборе
• 28. Office Finisher LX Booklet Electrical
• 29. Consumables and Tools (1 of 2)
• 30. Consumables and Tools (2 of 2)
• 31. Covers (1 of 3)
• 32. Covers (2 of 3)
• 33. Covers (3 of 3)
• 34. Maintenance/Removal/Installation Kits
• 35. главный привод в сборе
• 36. NOHAD (передний)
• 37. NOHAD (задний)
• 38. LPH Module
• 39. Tray 1 & 2 в сборе
• 40. 2TM Components
• 41. TTM Covers and Tray 3/4 в сборе
• 42. Bypass Tray Components
• 43. HCF узел
• 44. HCF Tray 6 (2 of 2)
• 45. HCF верхний крышка узел
• 46. HCF Electrical and Rail
• 47. Tray 1 & 2 Feedhead в сборе
• 48. Tray 1 Feedhead в сборе
• 49. Tray 2 Feedhead в сборе
• 50. 2TM левый крышка Feedhead в сборе
• 51. 2TM Takeaway в сборе
• 52. 2TM привод в сборе
• 53. 2TM Tray 3 & 4 Feedhead в сборе
• 54. TTM Transport в сборе / Tray 3 & 4 Feedhead в сборе
• 55. TTM привод в сборе
• 56. TTM Tray 3 Feedhead в сборе

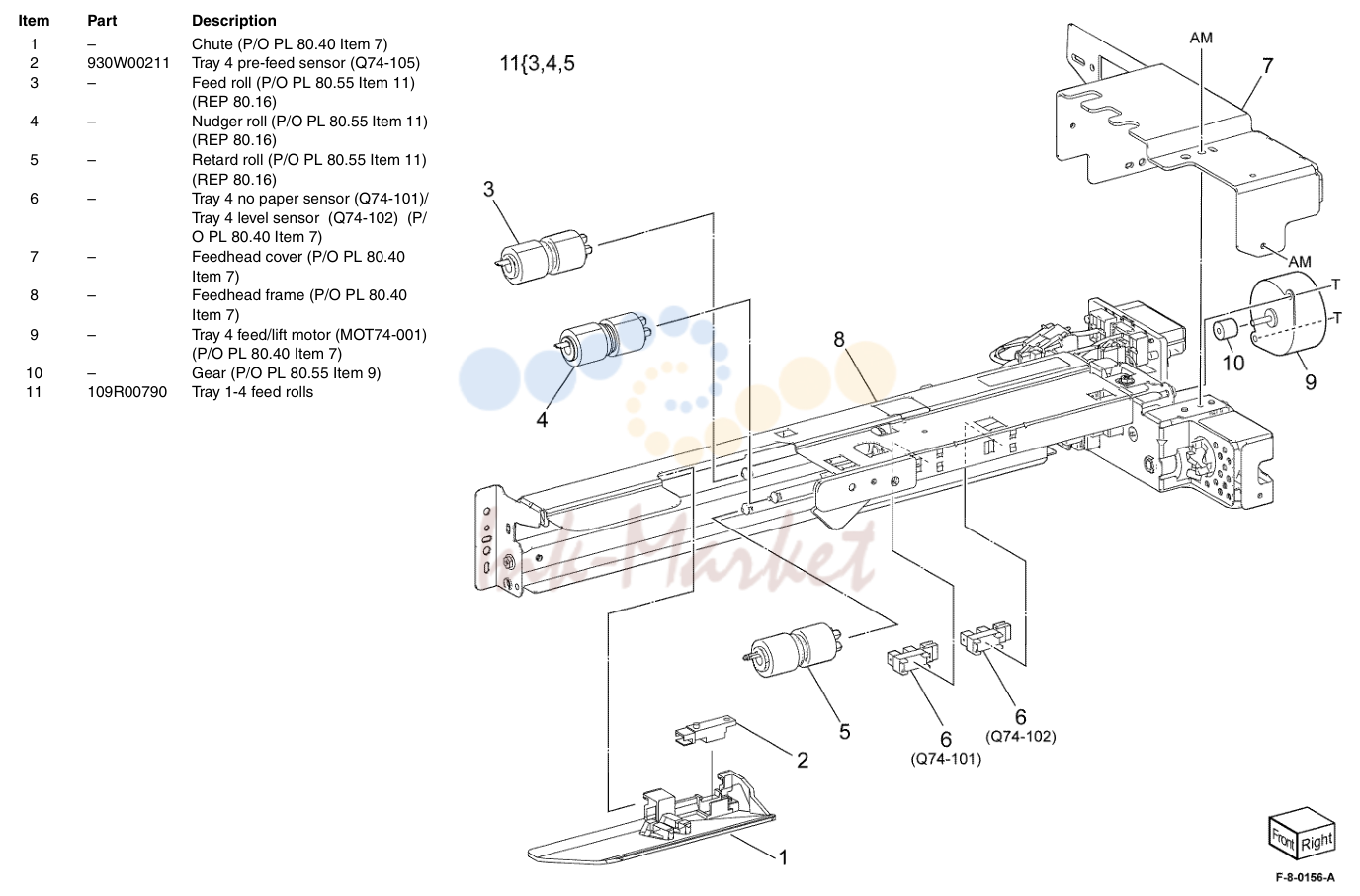

• 57. TTM Tray 4 Feedhead в сборе

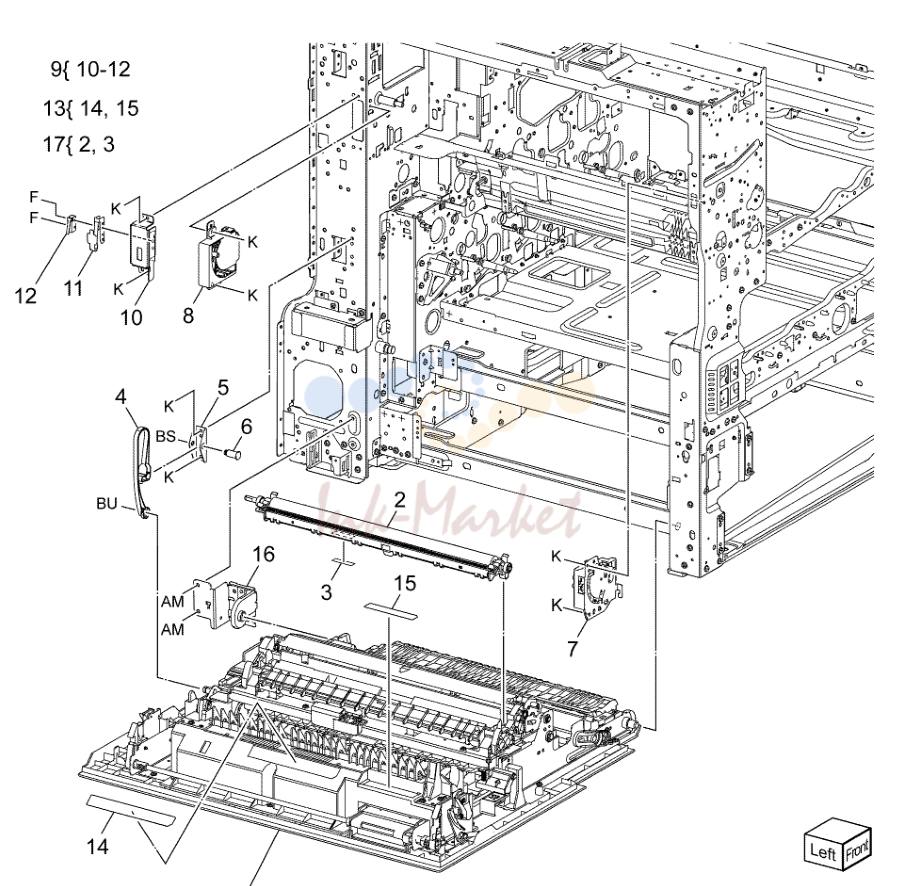

• 58. левый крышка Components

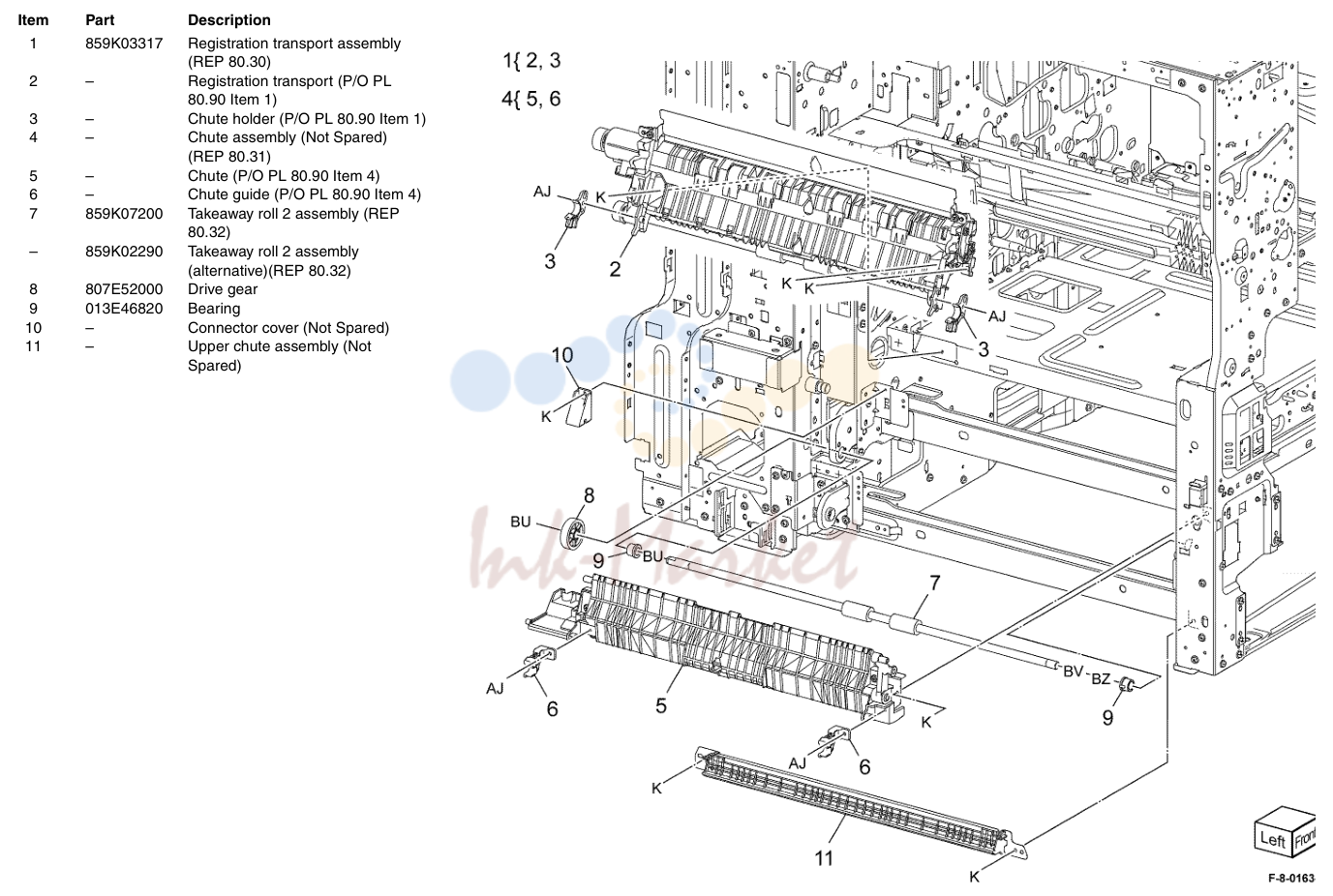

• 59. Registration Transport в сборе

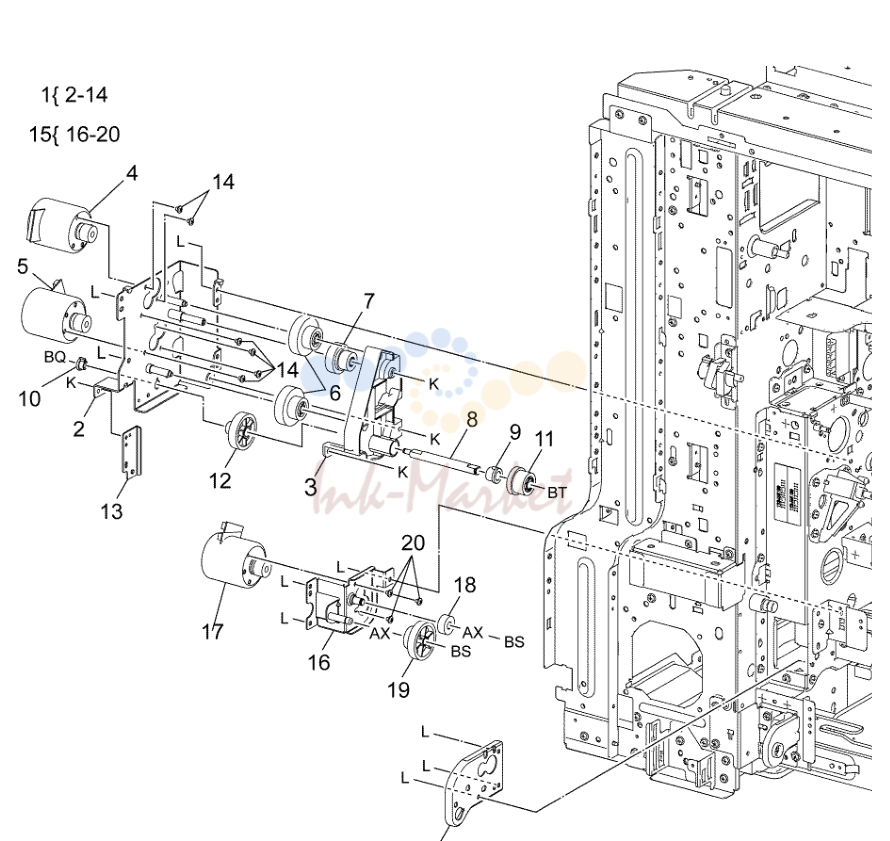

• 60. Registration привод в сборе

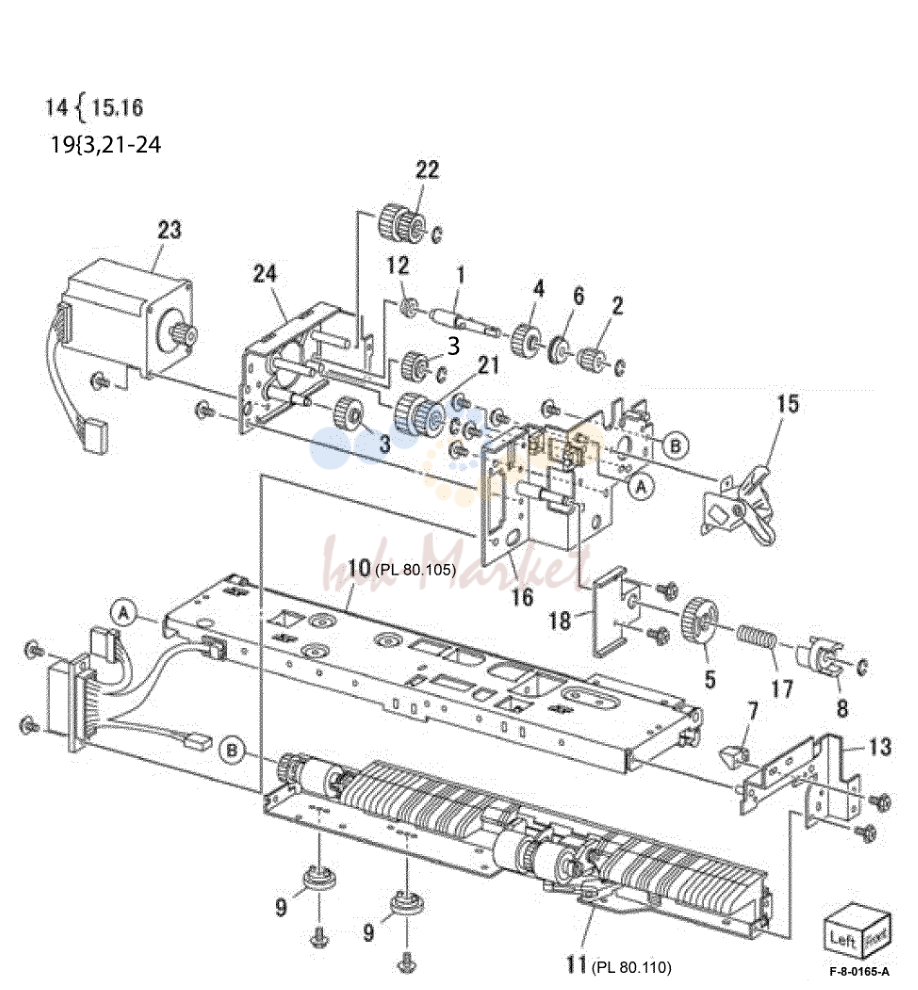

• 61. HCF Feeder (1 of 3)

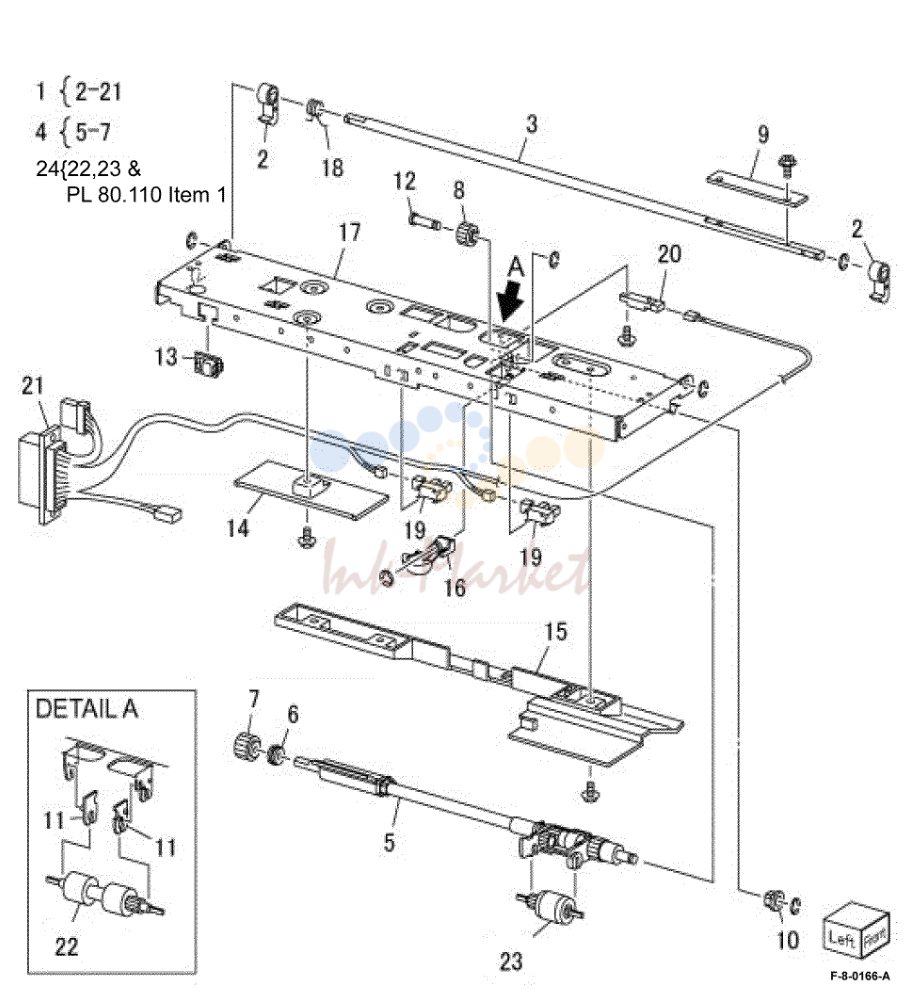

• 62. HCF Feeder (2 of 3)

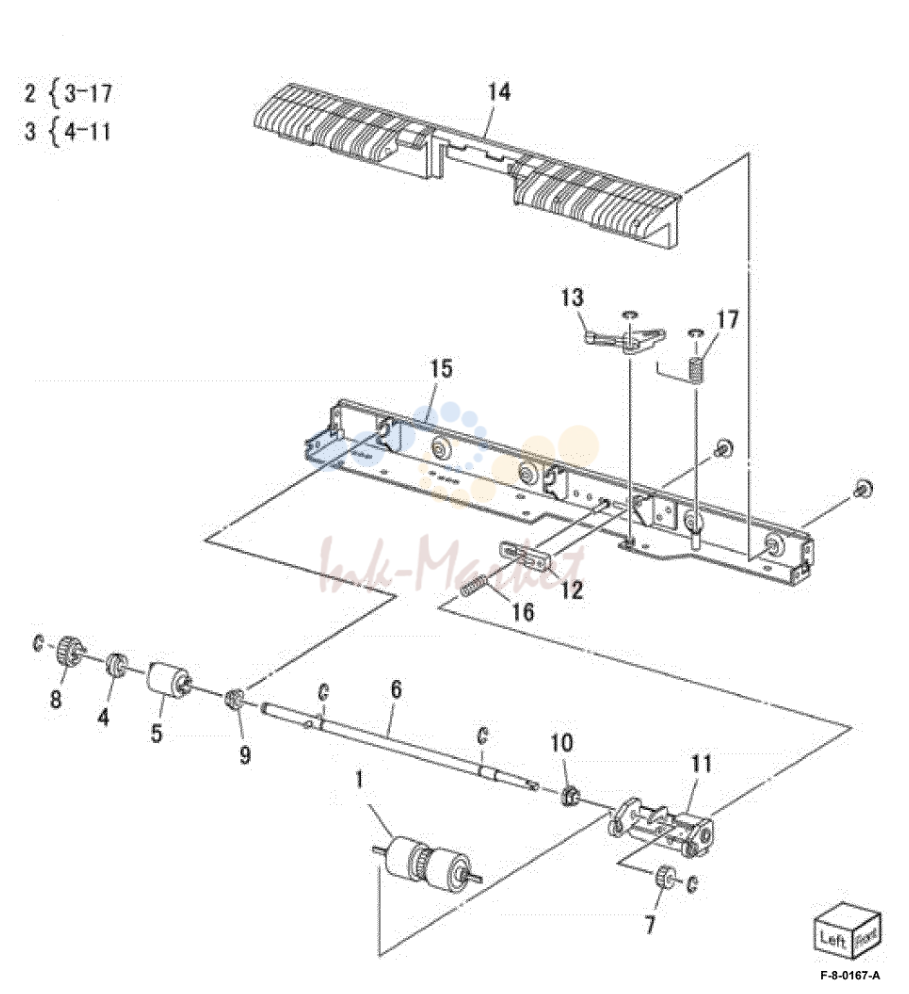

• 63. HCF Feeder (3 of 3)

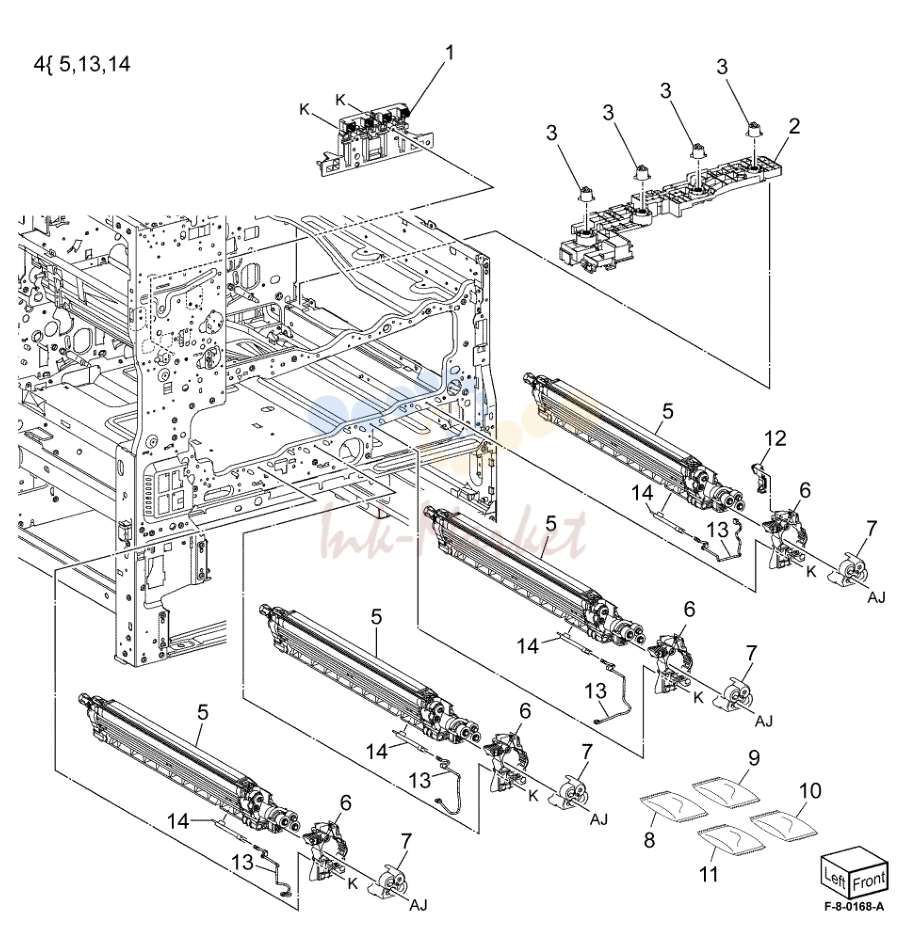

• 64. девелопер узел

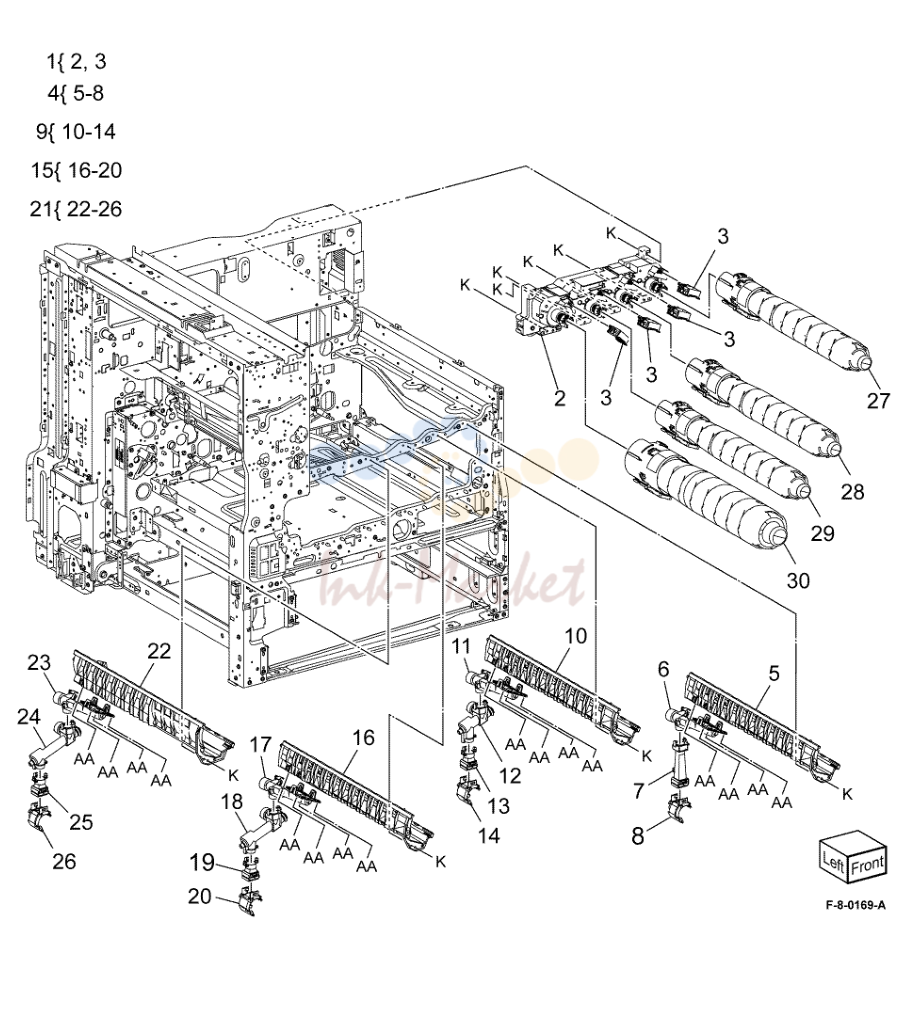

• 65. тонер Dispense

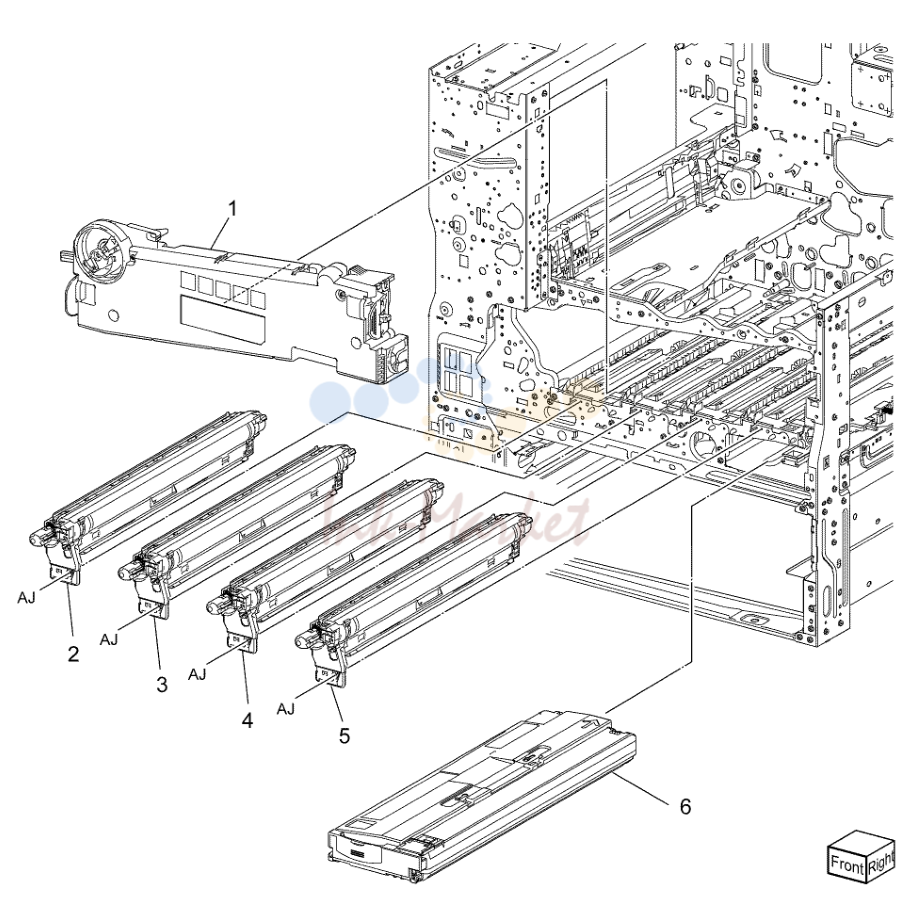

• 66. Xerographic Components

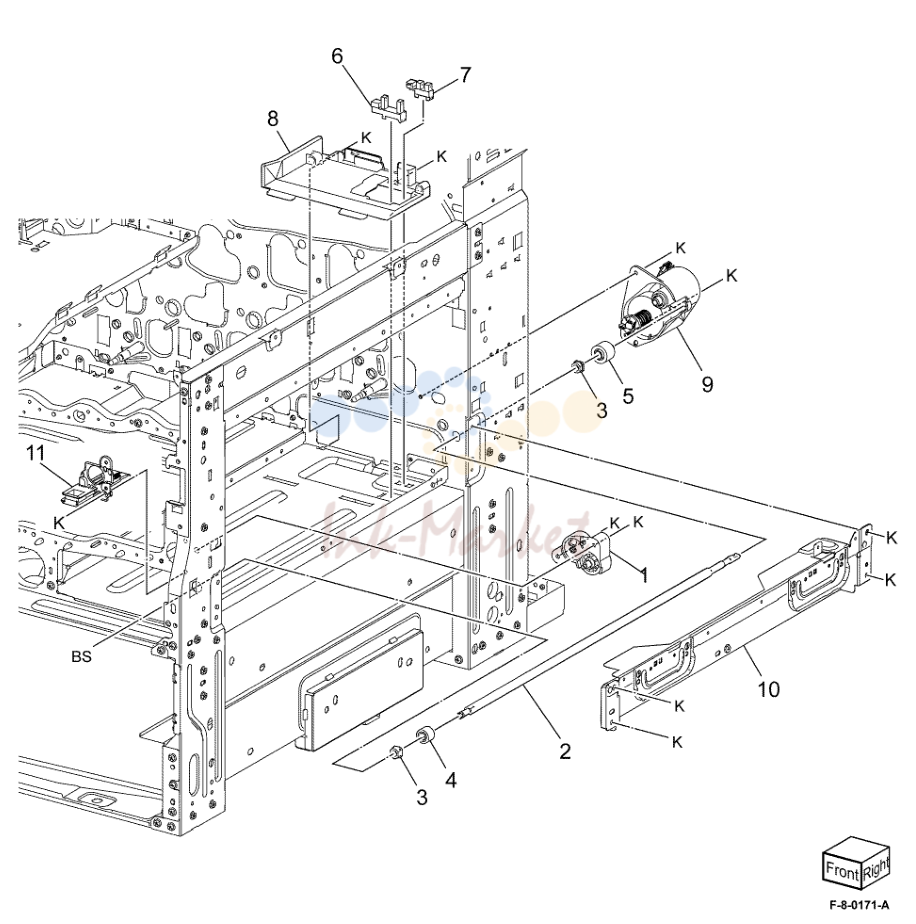

• 67. Xerographic в сборе (1 of 2)

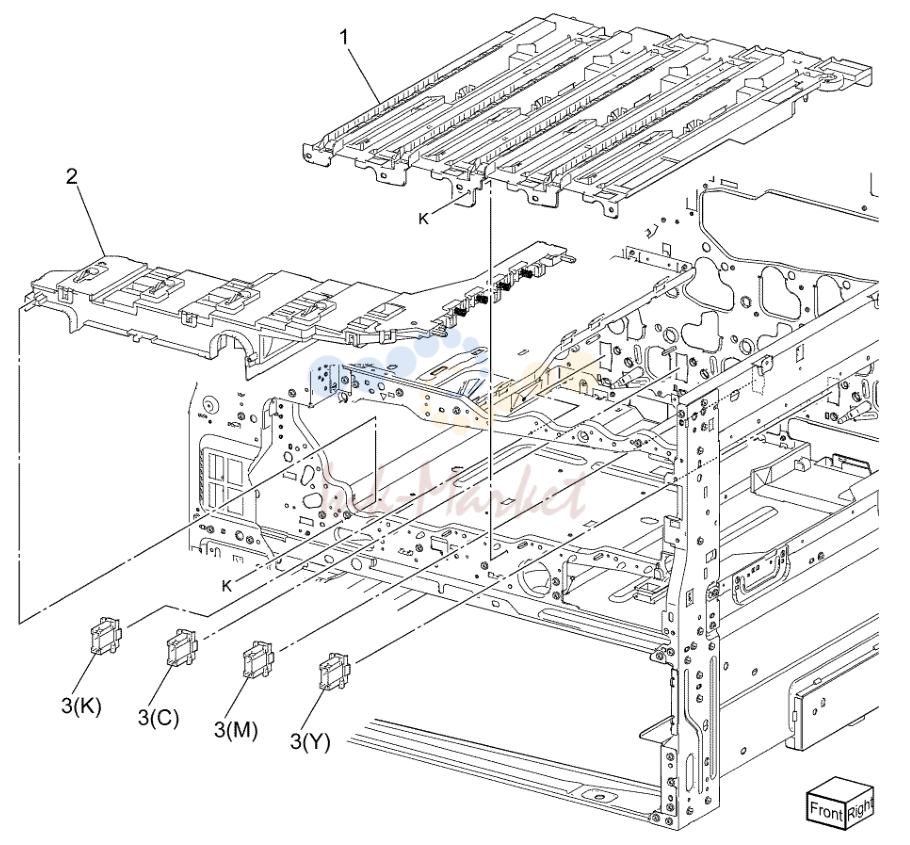

• 68. Xerographic в сборе (2 of 2)

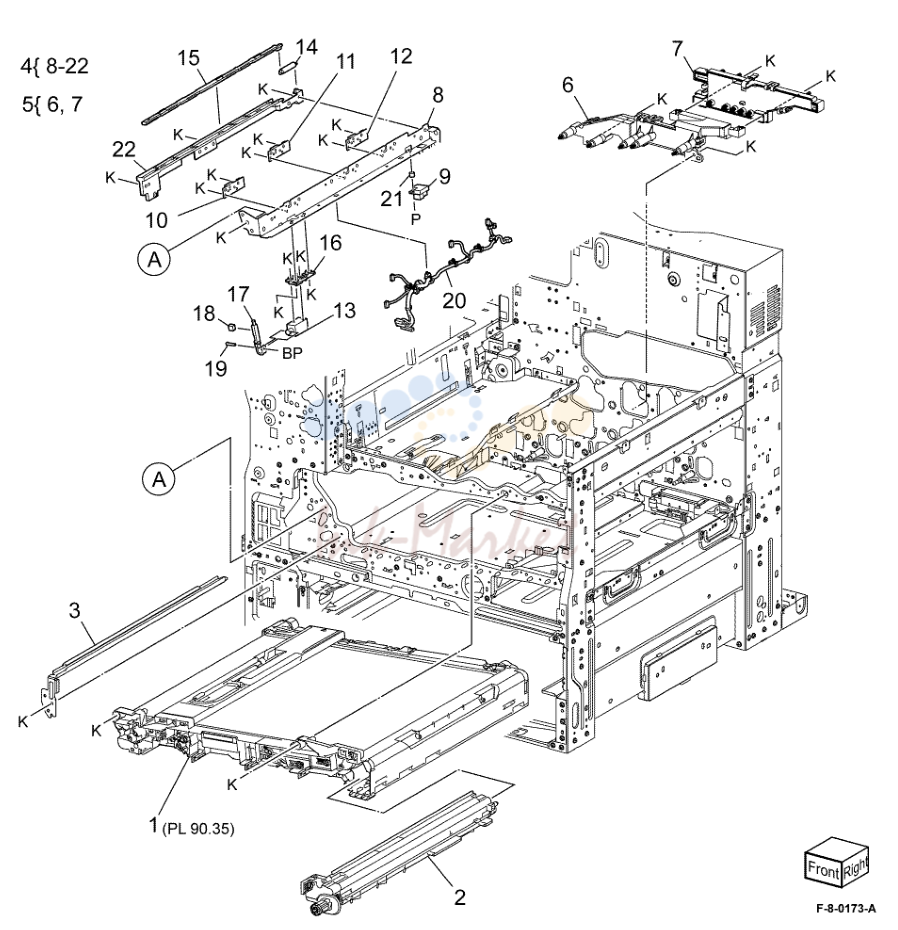

• 69. IBT ремень узел Components

1. Electrical - задний (1 of 3)

№	Артикул	Альт. артикул	Описание
1	105E23240 запросить цену →		BTR HVPS плата
3	105E23001 запросить цену →		печь heater power supply (110V)
	105E22322 запросить цену →		печь heater power supply (220V)

2. Electrical - задний (2 of 3)

№	Артикул	Альт. артикул	Описание
1	101K69950 запросить цену →		GFI шасси в сборе
2	960K81545 запросить цену →		мотор привод плата

3. Electrical - задний (3 of 3)

№	Артикул	Альт. артикул	Описание
1	105K32890 запросить цену →		AC привод плата (110V)
	105K33530 запросить цену →		AC привод плата (110V)
	105K32900 запросить цену →		AC привод плата (220V)
	105K33540 запросить цену →		AC привод плата (220V)
3	112K91350 запросить цену →		LVPS
4	105E22572 запросить цену →		девелопер bias HVPS плата (REP

4. Electrical - передний/правый

№	Артикул	Альт. артикул	Описание
1	049K35050 запросить цену →		Main power switch
4	105E23230 запросить цену →		BCR HVPS плата

5. User Interface

№	Артикул	Альт. артикул	Описание
1	948K19282 запросить цену →		UI console в сборе
2	822E32001 запросить цену →		шлейф крышка
3	822E48500 запросить цену →		UI верхний крышка
5	822E48510 запросить цену →		UI base крышка

6. Control узел (ESS плата)

№	Артикул	Альт. артикул	Описание
1	101K69280 запросить цену →		Controller плата в сборе (REP
3	101K72680 запросить цену →		Wi-fi dongle
7	133K28271 запросить цену →		DIMM (4GB)
8	540K22511 запросить цену →		SD memory card
9	101K73920 запросить цену →		HDD

7. Video Contact шасси узел

№	Артикул	Альт. артикул	Описание
1	607K11840 запросить цену →		Controller крышка в сборе kit
3	117K49232 запросить цену →		мотор привод ribbon шлейф
4	117K49390 запросить цену →		USB шлейф
	117K50010 запросить цену →		USB шлейф (alternative)
	117K49210 запросить цену →		USB шлейф (alternative)

8. Video Contact шасси в сборе

№	Артикул	Альт. артикул	Описание
2	960K89800 запросить цену →		Back plane плата
4	960K81373 запросить цену →		Halftone плата
7	127K66150 запросить цену →		ESS вентилятор
	127K77940 запросить цену →		ESS вентилятор (alternative)

9. печь

№	Артикул	Альт. артикул	Описание
1	007K21640 запросить цену →		Retract мотор в сборе
6	007K21650 запросить цену →		Retract шестерня в сборе
14	115R00143		печь (110/220V)
	104K91373 запросить цену →		110V
	104K91393 запросить цену →		220V

10. выход 1 Transport Components

№	Артикул	Альт. артикул	Описание
1	859K08131 запросить цену →		выход transport в сборе (REP
6	013E46800 запросить цену →		подшипник
10	807E20620 запросить цену →		выход привод шестерня
11	948K02070 запросить цену →		мотор крышка
12	032K10662 запросить цену →		выход датчик направляющая в сборе

11. выход 2 Transport Components

№	Артикул	Альт. артикул	Описание
1	822E33800 запросить цену →		левый верхний крышка
2	859K10296 запросить цену →		выход transport в сборе (REP

12. выход 2 Transport в сборе

№	Артикул	Альт. артикул	Описание
20	036K92441 запросить цену →		выход bail arm в сборе
21	036K92431 запросить цену →		выход bail arm в сборе

13. Office Finisher LX - Horizontal Transport в сборе (1 of 5)

№	Артикул	Альт. артикул	Описание
1	859K04770 запросить цену →		Horizontal transport в сборе
2	068K59494 запросить цену →		Docking пластина в сборе
6	026K81200 запросить цену →		Thumb винт
7	868E51550 запросить цену →		Docking кронштейн

14. Office Finisher LX - Horizontal Transport в сборе (2 of 5)

№	Артикул	Альт. артикул	Описание
8	026K81200 запросить цену →		Thumb винт
10	180K00393 запросить цену →		Punch в сборе (2/3 Hole) (REP
	180K00403 запросить цену →		Punch в сборе (2/4 Hole) (REP
11	695K19403 запросить цену →		Punch box

15. Office Finisher LX - Horizontal Transport в сборе (3 of 5)

№	Артикул	Альт. артикул	Описание
2	054K50020 запросить цену →		левый направляющая в сборе
6	054K35246 запросить цену →		правый направляющая в сборе

16. Office Finisher LX - Horizontal Transport в сборе (4 of 5)

№	Артикул	Альт. артикул	Описание
3	930W00125 запросить цену →		Horizontal transport open датчик
6	930W00211 запросить цену →		Horizontal transport entrance
7	948K05100 запросить цену →		Horizontal transport передний крышка
9	835E43650 запросить цену →		Gasket
13	127K57622 запросить цену →		Horizontal transport мотор (MOT12
22	423W01154 запросить цену →		Horizontal transport ремень

17. Office Finisher LX Covers

№	Артикул	Альт. артикул	Описание
1	848E22730 запросить цену →		пластина
4	848E75671 запросить цену →		передний крышка
5	848K57230 запросить цену →		передний door
11	848E75711 запросить цену →		Stacker нижний крышка
16	801K30704 запросить цену →		Booklet maker в сборе (REP
21	835E43650 запросить цену →		Gasket

18. Office Finisher LX Stacker

№	Артикул	Альт. артикул	Описание
19	146E90651 запросить цену →		Encoder
22	068K58304 запросить цену →		Stacker elevator мотор в сборе
32	930W00111		Stacker encoder датчик (Q12-263)/
35	017K96450 запросить цену →		Caster в сборе
37	017K94901 запросить цену →		Adjustable foot в сборе
38	607K04580 запросить цену →		Stacker tray kit

19. Office Finisher LX Stapler

№	Артикул	Альт. артикул	Описание
4	029K93260 запросить цену →		Stapler в сборе
8	130E94940 запросить цену →		Stapler move position датчик (Q12
9	068K58811 запросить цену →		Stapler move мотор в сборе
16	801K64900 запросить цену →		Stapler узел
19	952K35890 запросить цену →		Wire жгут

20. Office Finisher LX Ejector (1 of 5)

№	Артикул	Альт. артикул	Описание
3	031K93790 запросить цену →		Clamp arm в сборе
4	807E21400 запросить цену →		шестерня (31T)
5	059K55111 запросить цену →		Eject ролик
6	807E21380 запросить цену →		Sector шестерня (72T)
7	807E21391 запросить цену →		шестерня (18T)
8	120E29773 запросить цену →		актуатор
9	006K86733 запросить цену →		Set clamp вал в сборе
10	809E79060 запросить цену →		пружина
14	809E79080 запросить цену →		пружина
15	006K86743 запросить цену →		направляющая paper вал в сборе
19	807E21420 запросить цену →		шестерня (19T)
20	807E21370 запросить цену →		шестерня (25T)
21	038E36490 запросить цену →		направляющая paper (левый/правый)
22	005K14950 запросить цену →		муфта
23	807E45590 запросить цену →		шестерня (23T)
30	413W11660 запросить цену →		Sleeve подшипник
36	962K60434 запросить цену →		Wire жгут

21. Office Finisher LX Ejector (2 of 5)

№	Артикул	Альт. артикул	Описание
8	121K41632 запросить цену →		Sub paddle соленоид в сборе
13	031K94470 запросить цену →		Paddle arm в сборе
20	059K55715 запросить цену →		Eject nip roll в сборе
28	006K86691 запросить цену →		Eject привод вал

22. Office Finisher LX Ejector (3 of 5)

№	Артикул	Альт. артикул	Описание
1	007K15451 запросить цену →		шестерня (82T/77T/51T)
3	127K57196 запросить цену →		Eject мотор в сборе
12	121K34631 запросить цену →		Set clamp муфта (34T) (CL12-050)
13	120E29593 запросить цену →		Set clamp cam актуатор
14	130K72171 запросить цену →		Stacker height датчик в сборе
16	930W00111		Stack height датчик (Q12-264)
21	120E29852 запросить цену →		шестерня select актуатор
22	068K58732 запросить цену →		Eject привод кронштейн в сборе
27	809E79070 запросить цену →		пружина
31	413W11660 запросить цену →		Sleeve подшипник
37	068K58742 запросить цену →		Eject крышка switch в сборе
38	809E79820 запросить цену →		пружина
39	807E22040 запросить цену →		шестерня (30T)

23. Office Finisher LX Ejector (4 of 5)

№	Артикул	Альт. артикул	Описание
1	050K61092 запросить цену →		Compiler tray в сборе (REP
6	127K58040 запросить цену →		передний tamper мотор (MOT12-020)/
8	930W00111		передний tamper home датчик (Q12
9	930W00211 запросить цену →		Compiler tray no paper датчик
24	962K60454 запросить цену →		Wire жгут

24. Office Finisher LX Ejector (5 of 5)

№	Артикул	Альт. артикул	Описание
1	068K58823 запросить цену →		Transport мотор (MOT12-013)
8	059K55082 запросить цену →		Entrance ролик
9	059K55092 запросить цену →		выход ролик
11	006K98010 запросить цену →		Paddle вал в сборе
14	413W75959 запросить цену →		подшипник

25. Office Finisher LX выход and Folder в сборе

№	Артикул	Альт. артикул	Описание
1	054K35532 запросить цену →		нижний направляющая в сборе
6	054K35540 запросить цену →		выход верхний направляющая в сборе
10	130K88311 запросить цену →		Compiler выход датчик (Q12-150)/
11	054K48531 запросить цену →		выход нижний направляющая в сборе
16	607K03960 запросить цену →		направляющая в сборе
19	026K81200 запросить цену →		Thumb винт
20	695K18692 запросить цену →		Crease в сборе (Option) (REP

26. Office Finisher LX Folder Electrical

№	Артикул	Альт. артикул	Описание
2	960K96561 запросить цену →		Finisher плата
10	962K60482 запросить цену →		Wire жгут (IF)
11	962K60493 запросить цену →		Wire жгут (LVPS)
12	962K60594 запросить цену →		Wire жгут (IF)
13	962K60511 запросить цену →		Power шлейф
14	105E22590 запросить цену →		Finisher LVPS
19	110E97990 запросить цену →		Finisher передний door interlock switch
20	017K96450 запросить цену →		Caster

27. Office Finisher LX Booklet Stapler в сборе

№	Артикул	Альт. артикул	Описание
4	127K57052 запросить цену →		Booklet stapler move мотор
13	930W00111		Booklet stapler move position

28. Office Finisher LX Booklet Electrical

№	Артикул	Альт. артикул	Описание
1	068K58351 запросить цену →		Stapler задний safety switch/stapler
4	960K32545 запросить цену →		Booklet плата
8	068K58361 запросить цену →		Booklet stapler крышка switch

29. Consumables and Tools (1 of 2)

№	Артикул	Альт. артикул	Описание
	106R04034 запросить цену →		45ppm Standard (7.6K) (XC)
	106R04038 запросить цену →		45ppm Standard (7.6K) (XE)
	106R04042		45ppm Standard (7.6K) (DMO)
	106R04046 запросить цену →		45ppm High capacity (16.5K) (XC)
	106R04050 запросить цену →		45ppm High capacity (16.5K) (XE)
	106R04054		45ppm High capacity (16.5K)
	106R04058 запросить цену →		45ppm WW metered (26K)
	106R04062 запросить цену →		55ppm Standard (12.3K) (XC)
	106R04066 запросить цену →		55ppm Standard (12.3K) (XE)
	106R04070		55ppm Standard (12.3K) (DMO)
	106R04074 запросить цену →		55ppm High capacity (26.5K) (XC)
	106R04078 запросить цену →		55ppm High capacity (26.5K) (XE)
	106R04082		55ppm High capacity (26.5K)
	106R04086 запросить цену →		55ppm WW metered (26K)
	106R04035 запросить цену →		45ppm Standard (7.6K) (XC)
	106R04039 запросить цену →		45ppm Standard (7.6K) (XE)
	106R04043		45ppm Standard (7.6K) (DMO)
	106R04047 запросить цену →		45ppm High capacity (16.5K) (XC)
45	106R04051 запросить цену →		ppm High capacity (16.5K) (XE)
	106R04055		45ppm High capacity (16.5K)
	106R04059 запросить цену →		45ppm WW metered (26K)
	106R04063 запросить цену →		55ppm Standard (12.3K) (XC)
	106R04067 запросить цену →		55ppm Standard (12.3K) (XE)
	106R04071		55ppm Standard (12.3K) (DMO)
	106R04075 запросить цену →		55ppm High capacity (26.5K) (XC)
	106R04079 запросить цену →		55ppm High capacity (26.5K) (XE)
	106R04083 ✓ в наличии		55ppm High capacity (26.5K)
	106R04087 запросить цену →		55ppm WW metered (26K)

30. Consumables and Tools (2 of 2)

№	Артикул	Альт. артикул	Описание
	106R04036 запросить цену →		45ppm Standard (7.6K) (XC)
	106R04040 запросить цену →		45ppm Standard (7.6K) (XE)
	106R04044		45ppm Standard (7.6K) (DMO)
	106R04048 запросить цену →		45ppm High capacity (16.5K) (XC)
	106R04052 запросить цену →		45ppm High capacity (16.5K) (XE)
	106R04056		45ppm High capacity (16.5K) (DMO)
	106R04060 запросить цену →		45ppm WW metered (26K)
	106R04064 запросить цену →		55ppm Standard (12.3K) (XC)
	106R04068 запросить цену →		55ppm Standard (12.3K) (XE)
	106R04072		55ppm Standard (12.3K) (DMO)
	106R04076 запросить цену →		55ppm High capacity (26.5K) (XC)
	106R04080 запросить цену →		55ppm High capacity (26.5K) (XE)
	106R04084 ✓ в наличии		55ppm High capacity (26.5K) (DMO)
	106R04088		55ppm WW metered (26K)
	106R04037 запросить цену →		45ppm Standard (12.6K) (XC)
	106R04041 запросить цену →		45ppm Standard (12.6K) (XE)
	106R04045		45ppm Standard (12.6K) (DMO)
	106R04049 запросить цену →		45ppm High capacity (20.9K) (XC)
	106R04053 запросить цену →		45ppm High capacity (20.9K) (XE)
	106R04057		45ppm High capacity (20.9K) (DMO)
	106R04061 запросить цену →		45ppm WW metered (36K)
	106R04065 запросить цену →		55ppm Standard (18.9K) (XC)
	106R04069 запросить цену →		55ppm Standard (18.9K) (XE)
	106R04073		55ppm Standard (18.9K) (DMO)
	106R04077 запросить цену →		55ppm High capacity (31.4K) (XC)
	106R04081 запросить цену →		55ppm High capacity (31.4K) (XE)
	106R04085 ✓ в наличии		55ppm High capacity (31.4K) (DMO)
	106R04089 запросить цену →		55ppm WW metered (36K)
3	008R12964 ✓ в наличии		Staple cartridge (5000) LX Finisher
4	008R13177 ✓ в наличии		Staple refills BR Finisher BM (5000)
5	109R00790		Tray 1-4 подачи rolls
6	104R00256		переноса ремень cleaner
7	101R00602		барабан cartridge
8	108R01504 ✓ в наличии		Waste cartridge
9	116R00016		Tray подачи rolls (REF: PL 80.120 Item
10	116R00015		2nd BTR ролик
11	115R00143		печь в сборе
12	116R00017		Tray подачи rolls (REF: PL 80.105

31. Covers (1 of 3)

№	Артикул	Альт. артикул	Описание
7	674K05081 запросить цену →		передний крышка strap kit
8	948K13110 запросить цену →		передний крышка в сборе
9	110K18350 запросить цену →		передний крышка interlock switch

32. Covers (2 of 3)

№	Артикул	Альт. артикул	Описание
3	822E25072 запросить цену →		верхний левый крышка
4	822E25112 запросить цену →		нижний левый крышка
5	822E46761 запросить цену →		Pillar крышка
7	050E32924 запросить цену →		выход tray
9	822E24855 запросить цену →		верхний крышка
11	822E46741 запросить цену →		правый верхний крышка
12	822E46701 запросить цену →		верхний верхний крышка
13	822E46680 запросить цену →		верхний левый крышка
14	050K79510 запросить цену →		Add tray

33. Covers (3 of 3)

№	Артикул	Альт. артикул	Описание
1	822E25191 запросить цену →		верхний правый передний крышка
2	822E25133 запросить цену →		нижний правый передний крышка
3	822E33951 запросить цену →		верхний правый задний крышка
4	822E25311 запросить цену →		ESS задний крышка
5	822E25321 запросить цену →		верхний задний крышка
6	822E25420 запросить цену →		левый задний крышка
8	822E25443 запросить цену →		нижний задний крышка
10	822E25601 запросить цену →		MCU крышка

34. Maintenance/Removal/Installation Kits

№	Артикул	Альт. артикул	Описание
1	607K10570 запросить цену →		FFC шлейф в сборе kit (REF: PL
2	607K10600 запросить цену →		Tray kit (REF: PL 70.05 Item 1)
3	607K10631 запросить цену →		Bypass tray kit (REF: PL 70.50 Item
4	607K10642 запросить цену →		Bypass feeder kit (REF: PL 70.50
6	674K05081 запросить цену →		передний крышка strap kit (REF: PL 28.05
7	607K10610 запросить цену →		Tray 2-4 kit (REF: PL 70.05 Item 2)

35. главный привод в сборе

№	Артикул	Альт. артикул	Описание
4	807E51730 запросить цену →		Helical шестерня
6	423W10354 запросить цену →		привод ремень
	423W10355 запросить цену →		привод ремень (alternative)
7	007K22595 запросить цену →		главный привод в сборе (MOT42-018)
11	930W00121 запросить цену →		BTR contact/retract датчик (Q94
16	007K21444 запросить цену →		печь привод в сборе

36. NOHAD (передний)

№	Артикул	Альт. артикул	Описание
5	930K00500 запросить цену →		Temp/Humidity датчик (external)
9	127K69610 запросить цену →		передний/правый marking вентилятор
12	127K74190 запросить цену →		тонер cartridge cooling вентилятор
13	054K55030 запросить цену →		передний/левый marking вентилятор в сборе
15	054K55060 запросить цену →		Marking вентилятор воздуховод в сборе

37. NOHAD (задний)

№	Артикул	Альт. артикул	Описание
2	054K55050 запросить цену →		печь узел exhaust вентилятор в сборе
3	815K16761 запросить цену →		Side пластина
4	127K74210 запросить цену →		LVPS вентилятор в сборе (MOT42-052)
8	054K55210 запросить цену →		IHPS intake воздуховод в сборе
9	054K54990 запросить цену →		тонер cartridge exhaust вентилятор

38. LPH Module

№	Артикул	Альт. артикул	Описание
1	930K00722 запросить цену →		LPH в сборе (K)
9	607K10570 запросить цену →		FFC шлейф в сборе kit
10	042K94930 запросить цену →		LPH cleaner

39. Tray 1 & 2 в сборе

№	Артикул	Альт. артикул	Описание
1	607K10600 запросить цену →		Tray в сборе
2	607K10610 запросить цену →		Tray в сборе
3	110K12100 запросить цену →		Tray paper size датчик (Q71-104)
1	110K17951		Tray paper size датчик (Q71-104)

40. 2TM Components

№	Артикул	Альт. артикул	Описание
7	822E41111 запросить цену →		Foot крышка
9	822E41071 запросить цену →		правый крышка
11	822E41013 запросить цену →		задний крышка
12	110K12100 запросить цену →		Tray paper size датчик (Q73-104)
3	110K17951		Tray paper size датчик (Q73

41. TTM Covers and Tray 3/4 в сборе

№	Артикул	Альт. артикул	Описание
1	607K10491 запросить цену →		TTM Tray в сборе
2	607K10500 запросить цену →		TTM Tray в сборе
15	822E41053 запросить цену →		левый крышка
16	948K12040 запросить цену →		левый door в сборе
18	822E41071 запросить цену →		правый крышка
22	110K17960 запросить цену →		Tray paper size датчик (Q73
3	110K15040 запросить цену →		Tray paper size датчик (Q73
3	110K11820 запросить цену →		Tray paper size датчик (Q73
23	607K11480 запросить цену →		Adjuster foot в сборе

42. Bypass Tray Components

№	Артикул	Альт. артикул	Описание
1	029E54380 запросить цену →		Pivot
4	054K55424 запросить цену →		Takeaway в сборе
16	607K10631 запросить цену →		Bypass tray kit
17	607K10642 запросить цену →		Bypass feeder kit

43. HCF узел

№	Артикул	Альт. артикул	Описание
2	003K91881 запросить цену →		Knob
3	130K55590 запросить цену →		Tray set датчик (Q78-204)(REP
4	801K15701 запросить цену →		Tray rail
5	050K51976 запросить цену →		HCF tray (REP 70.7, REP 70.8)
18	604K23830 запросить цену →		HCF docking пластина

44. HCF Tray 6 (2 of 2)

№	Артикул	Альт. артикул	Описание
4	020E37620 запросить цену →		Pulley
8	019E58620 запросить цену →		Pad
11	604K19981 запросить цену →		шлейф and pulley kit
12	032E22410 запросить цену →		Long wire направляющая
17	015K65532 запросить цену →		шестерня кронштейн в сборе
24	807E04500 запросить цену →		Lift шестерня

45. HCF верхний крышка узел

№	Артикул	Альт. артикул	Описание
1	013E17100 запросить цену →		подшипник
12	059E01430 запросить цену →		Pinch ролик
18	059K36260 запросить цену →		Takeaway roll
25	130K88150 запросить цену →		подачи out датчик (Q78-101) (REP
26	110E94770 запросить цену →		Transport interlock switch (S78

46. HCF Electrical and Rail

№	Артикул	Альт. артикул	Описание
2	017E92820 запросить цену →		Rack caster
3	017E97191 запросить цену →		Foot
6	801K15690 запросить цену →		Rail
7	127K47152 запросить цену →		Takeaway мотор (MOT78-007)
8	110E10381 запросить цену →		Slide out switch (S78-301 )(REP
9	960K88140 запросить цену →		HCF плата
11	130K55590 запросить цену →		HCF Size датчик в сборе (REP
16	004K03000 запросить цену →		демпфер
17	807E32730 запросить цену →		Pinion

47. Tray 1 & 2 Feedhead в сборе

№	Артикул	Альт. артикул	Описание
1	859K14361 запросить цену →		Tray feedhead в сборе (REP
2	859K14380 запросить цену →		Tray feedhead в сборе (REP
3	054E36442 запросить цену →		подачи out направляющая
4	054K55444 запросить цену →		Feedhead направляющая в сборе

48. Tray 1 Feedhead в сборе

№	Артикул	Альт. артикул	Описание
4	930W00211 запросить цену →		Tray pre-подачи датчик (Q71-105)
11	109R00790		Tray 1-4 подачи rolls

49. Tray 2 Feedhead в сборе

№	Артикул	Альт. артикул	Описание
4	930W00211 запросить цену →		Tray pre-подачи датчик (Q72-105)
10	109R00790		Tray 1-4 подачи rolls

50. 2TM левый крышка Feedhead в сборе

№	Артикул	Альт. артикул	Описание
1	948K12050 запросить цену →		левый door в сборе
7	822E41053 запросить цену →		левый крышка
8	948K01810 запросить цену →		2TM левый door interlock switch (S77
9	822E27982 запросить цену →		Connector крышка
10	859K04741 запросить цену →		2TM feedhead в сборе (REP
11	054E36442 запросить цену →		подачи out направляющая
12	607K11480 запросить цену →		Adjuster foot в сборе

51. 2TM Takeaway в сборе

№	Артикул	Альт. артикул	Описание
1	859K07790 запросить цену →		Takeaway roll в сборе (верхний)
2	413W88650 запросить цену →		подшипник
3	054K55191 запросить цену →		Tray направляющая в сборе

52. 2TM привод в сборе

№	Артикул	Альт. артикул	Описание
1	049K41791 запросить цену →		Takeaway мотор в сборе (REP
2	423W37754 запросить цену →		ремень

53. 2TM Tray 3 & 4 Feedhead в сборе

№	Артикул	Альт. артикул	Описание
10	930W00211 запросить цену →		Tray pre-подачи датчик (Q73-105)/
13	109R00790		Tray 1-4 подачи rolls

54. TTM Transport в сборе / Tray 3 & 4 Feedhead в сборе

№	Артикул	Альт. артикул	Описание
1	948K01810 запросить цену →		TTM левый door interlock switch (S77
3	859K02411 запросить цену →		Tray feedhead в сборе (REP
4	054E33803 запросить цену →		подачи out направляющая
5	859K02862 запросить цену →		Transport в сборе (REF: PL
7	859K02931 запросить цену →		Tray feedhead в сборе (REP
8	054K56450 запросить цену →		Takeaway направляющая в сборе
9	054E39560 запросить цену →		Transport подачи направляющая
10	859K07790 запросить цену →		Takeaway roll в сборе
12	413W88650 запросить цену →		подшипник

55. TTM привод в сборе

№	Артикул	Альт. артикул	Описание
3	049K31871 запросить цену →		Takeaway мотор в сборе
6	423W85054 запросить цену →		ремень

56. TTM Tray 3 Feedhead в сборе

№	Артикул	Альт. артикул	Описание
2	930W00211 запросить цену →		Tray pre-подачи датчик (Q73-105)
11	109R00790		Tray 1-4 подачи rolls

57. TTM Tray 4 Feedhead в сборе

№	Артикул	Альт. артикул	Описание
2	930W00211 запросить цену →		Tray pre-подачи датчик (Q74-105)
11	109R00790		Tray 1-4 подачи rolls

58. левый крышка Components

№	Артикул	Альт. артикул	Описание
1	859K14042 запросить цену →		левый крышка asembly
4	869E24730 запросить цену →		задний левый support
9	110K18150 запросить цену →		Interlock switch в сборе (S77
17	116R00015		2nd BTR в сборе

59. Registration Transport в сборе

№	Артикул	Альт. артикул	Описание
1	859K03317 запросить цену →		Registration transport в сборе
7	859K07200 запросить цену →		Takeaway roll в сборе (REP
2	859K02290 запросить цену →		Takeaway roll в сборе
8	807E52000 запросить цену →		привод шестерня
9	013E46820 запросить цену →		подшипник

60. Registration привод в сборе

№	Артикул	Альт. артикул	Описание
1	007K22002 запросить цену →		Registration привод в сборе (REP
15	007K22022 запросить цену →		Takeaway привод в сборе (REP

61. HCF Feeder (1 of 3)

№	Артикул	Альт. артикул	Описание
2	007E78760 ✓ в наличии		шестерня (19T)
3	007E78770 запросить цену →		шестерня (25T)
4	007E78780		шестерня (25T)
5	007E78790 запросить цену →		шестерня (40T)
6	013E25530 запросить цену →		подшипник
9	019E56470 запросить цену →		держатель
12	413W66250		Ball подшипник
21	007K88520 запросить цену →		шестерня (23T/27T)
22	007K88530 запросить цену →		шестерня (31T/36T)
23	127K37901		HCF подачи lift мотор (MOT78-003)

62. HCF Feeder (2 of 3)

№	Артикул	Альт. артикул	Описание
2	003E59570 запросить цену →		защёлка
4	006K23124 запросить цену →		подачи вал в сборе
6	413W66250		Ball подшипник
8	007E78180		подачи шестерня (25T)
16	120E21900 запросить цену →		актуатор
19	930W00112 запросить цену →		HCF level датчик / HCF no paper
20	930W00211 запросить цену →		HCF pre подачи датчик
24	116R00017		Tray подачи rolls

63. HCF Feeder (3 of 3)

№	Артикул	Альт. артикул	Описание
5	005K06701 запросить цену →		Friction муфта
7	007E78170 запросить цену →		шестерня (15T)
8	007E89760 запросить цену →		шестерня (22T)
9	013E23600 запросить цену →		подшипник
10	013E23610 запросить цену →		подшипник

64. девелопер узел

№	Артикул	Альт. артикул	Описание
1	948K01510 запросить цену →		Conductor корпус в сборе (REP
2	948K01530 запросить цену →		девелопер conductor корпус
3	010E96730 запросить цену →		Plunger
4	948K13033		девелопер корпус kit (See NOTE)
8	607K12421 запросить цену →		девелопер material (Y)
9	607K12411 запросить цену →		девелопер material (M)
10	607K12401 запросить цену →		девелопер material (C)
11	607K12391 запросить цену →		девелопер material (K)

65. тонер Dispense

№	Артикул	Альт. артикул	Описание
1	007K23170 запросить цену →		тонер dispense мотор в сборе
3	019K16490 запросить цену →		тонер CRUM connector в сборе
4	094K94141 запросить цену →		дозатор в сборе (Y) (REP
9	094K94151 запросить цену →		дозатор в сборе (M) (REP
15	094K94161 запросить цену →		дозатор в сборе (C) (REP
21	094K94171 запросить цену →		дозатор в сборе (K) (REP

66. Xerographic Components

№	Артикул	Альт. артикул	Описание
1	948K00016 запросить цену →		Waste тонер transport в сборе
6	108R01504 ✓ в наличии		Waste cartridge

67. Xerographic в сборе (1 of 2)

№	Артикул	Альт. артикул	Описание
1	948K02890 запросить цену →		шестерня корпус в сборе (REP
3	413W11660 запросить цену →		Sleeve подшипник
4	807E52060 запросить цену →		шестерня
5	807E51980 запросить цену →		Helical шестерня
6	930W00511 запросить цену →		Waste тонер bottle full датчик (Q91
7	130E81600 запросить цену →		Waste тонер bottle position датчик
9	948K00350 запросить цену →		Agitator мотор в сборе (MOT91
11	052K14000 запросить цену →		Joint pipe в сборе

68. Xerographic в сборе (2 of 2)

№	Артикул	Альт. артикул	Описание
2	948K00060 запросить цену →		корпус в сборе
3	113E48880 запросить цену →		барабан CRUM connector

69. IBT ремень узел Components

№	Артикул	Альт. артикул	Описание
1	064K02536 запросить цену →		IBT ремень в сборе
2	104R00256		IBT ремень cleaner в сборе
4	930K02752 запросить цену →		MOB/ADC в сборе
5	948K01955 запросить цену →		Conductor корпус в сборе (REP
