Kyocera PF-647 — каталог запчастей со схемами

Содержание

• 1. EXTERIOR COVER 3CZ
• 2. FRAME SECTION I 3CZ
• 3. FRAME SECTION II 3CZ
• 4. PAPER CASSETTE 3CZ
• 5. DECK A SECTION 3CZ
• 6. DECK B SECTION 3CZ
• 7. PRIMARRY FEED ASSEMBLY 3CZ
• 8. DRIVE SECTION 3CZ
• 9. DECK CONVEYING SECTION 3CZ
• 10. ELECTRICAL SECTION 3CZ

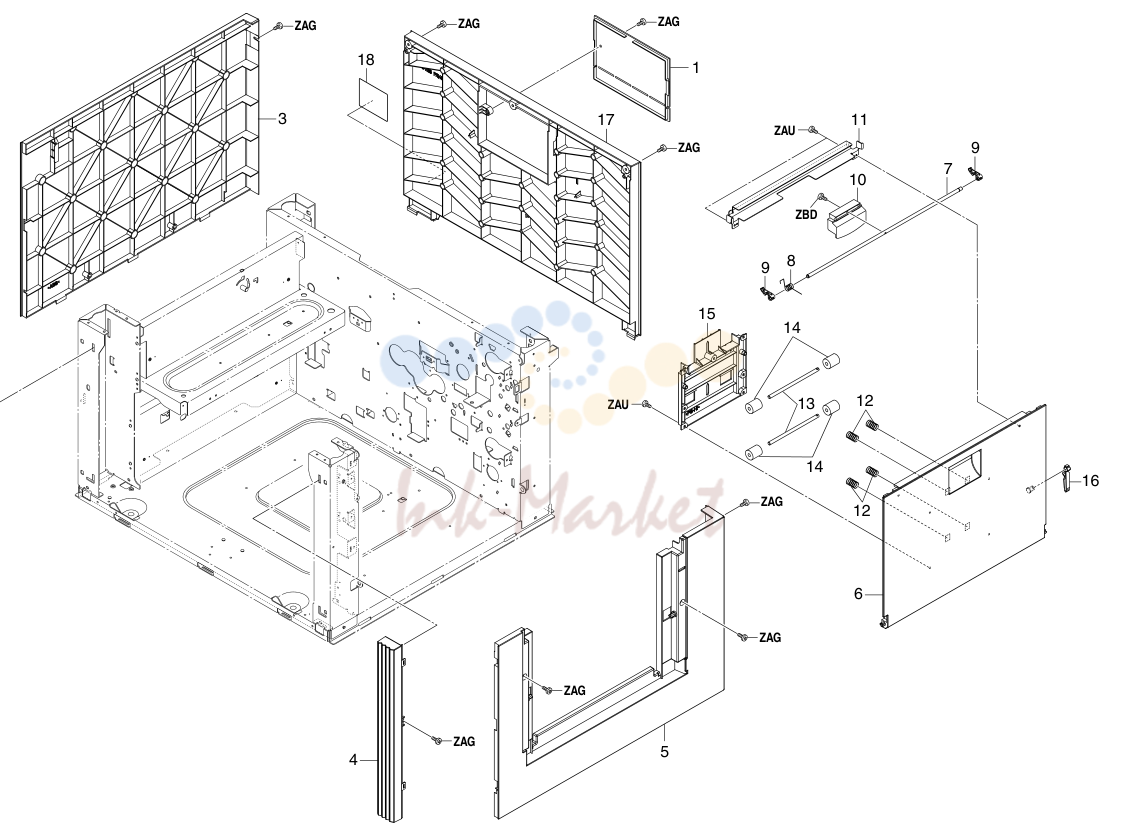

1. EXTERIOR COVER 3CZ

№	Артикул	Альт. артикул	Описание
7	3CY07070 запросить цену →		SHAFT,RELEASE COVER
8	3B816960 запросить цену →		SPRING,HOOK RELEASE
9	3CY02230 запросить цену →		HOOK RELEASE COVER
11	3CY07050 запросить цену →		REINFORCEMENT,RELEASE COVER
12	66106610 запросить цену →		SPRING,FEED
13	3AT07050 запросить цену →		SHAFT,VERTICAL CONVEYING
15	3CY07020 запросить цену →		GUIDE CONVEYING
16	2BG06480 запросить цену →		BAND B

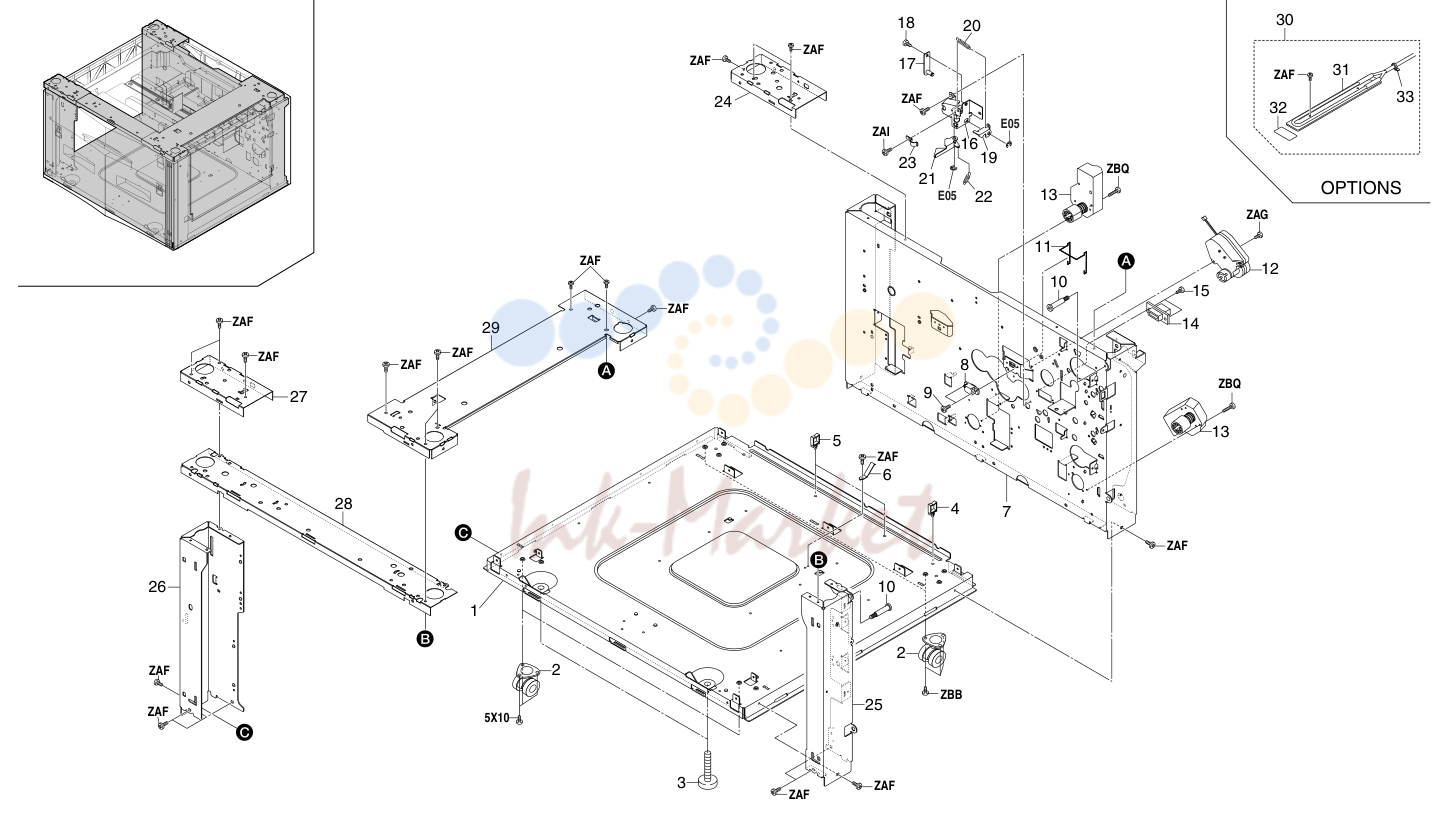

2. FRAME SECTION I 3CZ

№	Артикул	Альт. артикул	Описание
1	3CY00010 запросить цену →		BASE ASS'Y
3	2BM60040 запросить цену →		ADJUSTER FOOT
4	M2109010 запросить цену →		WIRE SADDLE,WS-2NS
5	M2109020 запросить цену →		WIRE SADDLE,WS-2WS
6	2BC07810 запросить цену →		GROUND PLATE B,DECK
7	3CZ02010 запросить цену →		REAR FRAME,DECK
8	J0464080 запросить цену →		RECEPTACLE,QR/P15-8S-C(02)(HIROSE)
9	2BG02420 запросить цену →		SCREW B
10	3CY02240 запросить цену →		REAR PIN,HOOK
11	2BG02430 запросить цену →		GROUND DRAWER
16	3CZ02100 запросить цену →		MOUNT,CONVEYING LOCK
17	3CZ02210 запросить цену →		FULCRUM PLATE 1000,HOOK
18	3CZ02230 запросить цену →		PIN,HOOK FULCRUM
19	3CZ02110 запросить цену →		LEVER 1000,LOCK
20	3CZ02170 запросить цену →		SPRING 1000,LOCK LEVER
21	3CZ02250 запросить цену →		HOOK,CONVEYING
22	3CZ02270 запросить цену →		SPRING,HOOK SIDE CONVEYING
23	2BC07820 запросить цену →		GROUND PLATE,VERTICAL CONVEYING
24	3CY02200 запросить цену →		REAR UPPER REINFORCEMENT,STAY
25	3CZ02020 запросить цену →		RIGHT FRONT FRAME,DECK
26	3CY02040 запросить цену →		LEFT FRONT FRAME
27	3CY02060 запросить цену →		UPPER FRONT STAY
28	3CY02170 запросить цену →		UPPER REINFORCEMENT,STAY
29	3CY02160 запросить цену →		UPPER RIGHT STAY
32	20305130 запросить цену →		LABEL L,HIGH TEMPERATURE CAUTION(EXP)
33	M2107120 запросить цену →		BINDING BAND SG-130

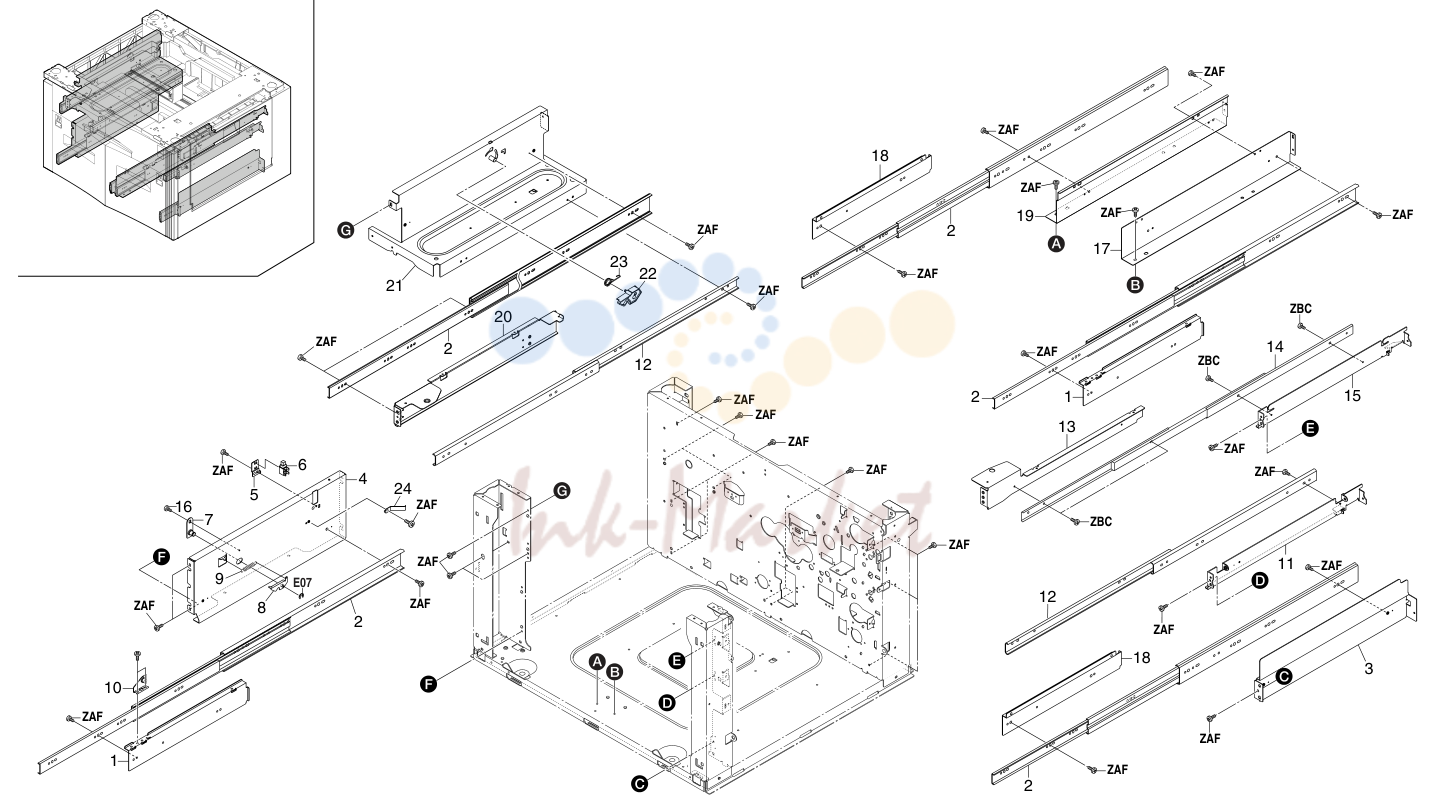

3. FRAME SECTION II 3CZ

№	Артикул	Альт. артикул	Описание
19			ZAF ZAF
22			ZAF
12			ZBC
16			ZAF
7			ZBC
1	2BC07701 запросить цену →		LEFT MOUNT,SLIDER DECK
2	2BC07680 запросить цену →		SLIDER,DECK
3	3CZ02040 запросить цену →		RIGHT STAY 1000,RAIL
4	3CZ02070 запросить цену →		LEFT STAY 1500,RAIL
5	2BC26250 запросить цену →		MOUNT,DECK DETECTION
7	3CZ02200 запросить цену →		FULCRUM PLATE 1500,HOOK
8	2BC02440 запросить цену →		HOOK,CASSETTE RETAINING
9	72418140 запросить цену →		SPRING, BLADE
10	2BC07761 запросить цену →		ADJUSTING PLATE B,DECK
11	3CZ02090 запросить цену →		INNER RIGHT STAY,RAIL
12	2BC07660 запросить цену →		SLIDER,DECK CONVEYING
13	3CY06010 запросить цену →		RIGHT MOUNT,RAIL
14	66107084 запросить цену →		SLIDER,CASSETTE
15	3CY02090 запросить цену →		RIGHT STAY,RAIL
16	3CZ02230 запросить цену →		PIN,HOOK FULCRUM
17	3CZ02050 запросить цену →		LEFT STAY 1000,RAIL
18	2BC07670 запросить цену →		RIGHT MOUNT,SLIDER DECK
19	3CZ02060 запросить цену →		RIGHT STAY 1500,RAIL
20	2BG06910 запросить цену →		RAIL CASSETTE L
21	3CZ02080 запросить цену →		STAY,CONVEYING RAIL
23	2BG06720 запросить цену →		SPRING CASS HOOK
24	2BC07810 запросить цену →		GROUND PLATE B,DECK

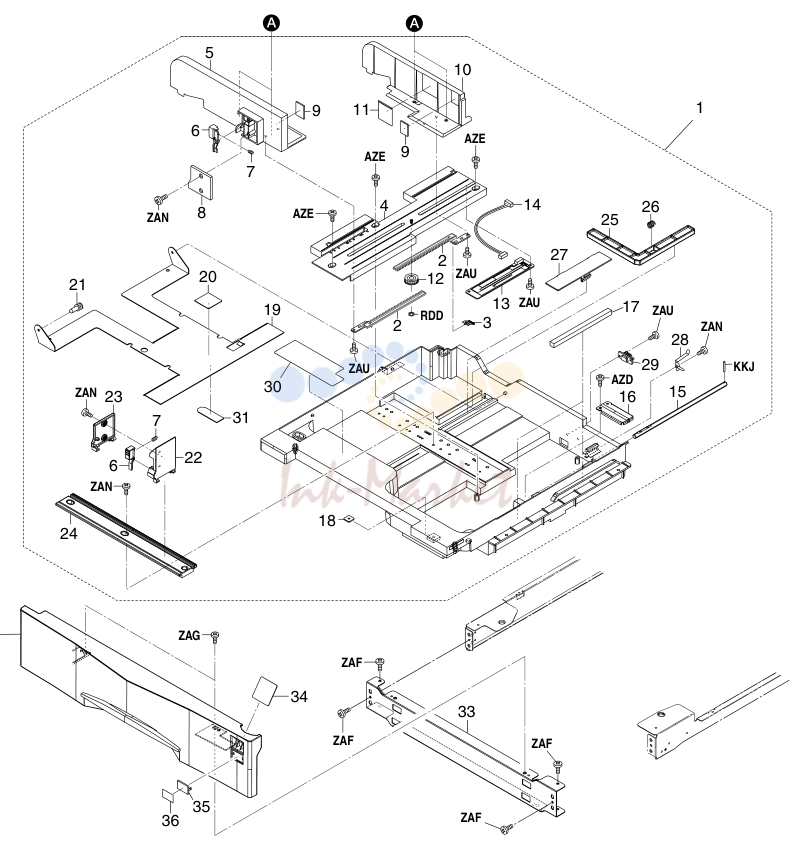

4. PAPER CASSETTE 3CZ

№	Артикул	Альт. артикул	Описание
10			CBU
20			12 ZAU
19			2 RDD 3 13 ZAU 17 ZAU ZAN
32			ZAG
36			ZAF
2			•3CY06090 RACK CURSOR
3			•2BC07860 TERMINAL,PAPER SIZE DETECTION
4			•2BC06720 RAIL A,CURSOR
5			•3CY06040 CURSOR A,CASSETTE
6			•33907080 LEVER,CASSETTE CURSOR
7			•2BC06950 SPRING,CURSOR
8			•3CY06060 LID A,CURSOR
9			•60907170 CUSHION,CASSETTE R
10			•3CY06050 CURSOR B,CASSETTE
14			•33927210 WIRE,CASSETTE UNIT
15			•2BC06710 SHAFT,LIFT CASSETTE
16			•2BC06090 WORK PLATE,LIFT CASSETTE
17			•33907210 CUSHION,CASSETTE WORK PLATE
18			•3CY06030 RETAINER M4
19			•33907020 WORK PLATE,CASSETTE
21			•66007310 PIN,CASSETTE WORK PLATE
22			•3CY06070 CURSOR C,CASSETTE
23			•3CY06080 LID C,CURSOR
24			•33907120 RAIL C,CURSOR
25			•33907170 DETECTION PLATE,PAPER SIZE
26			•66106080 SPRING,PAD
27			•33907160 LID,PAPER SIZE DETECTION
28			•2BC07830 GROUND PLATE,CASSETTE
29			•J0463080 PLUG,QR/P15-8S-C(HIROSE)
30			•3CY05080 LABEL,CASSETTE
31			•3CY06110 SHEET,LIFT PLATE
33	2BG06430 запросить цену →		RAIL CASSETTE C
35	3CY04100 запросить цену →		PLATE NUMBER
36	3CY05010 запросить цену →		LABEL
36	3CY05020 запросить цену →		LABEL
36	3CY05030 запросить цену →		LABEL
36	3CY05040 запросить цену →		LABEL

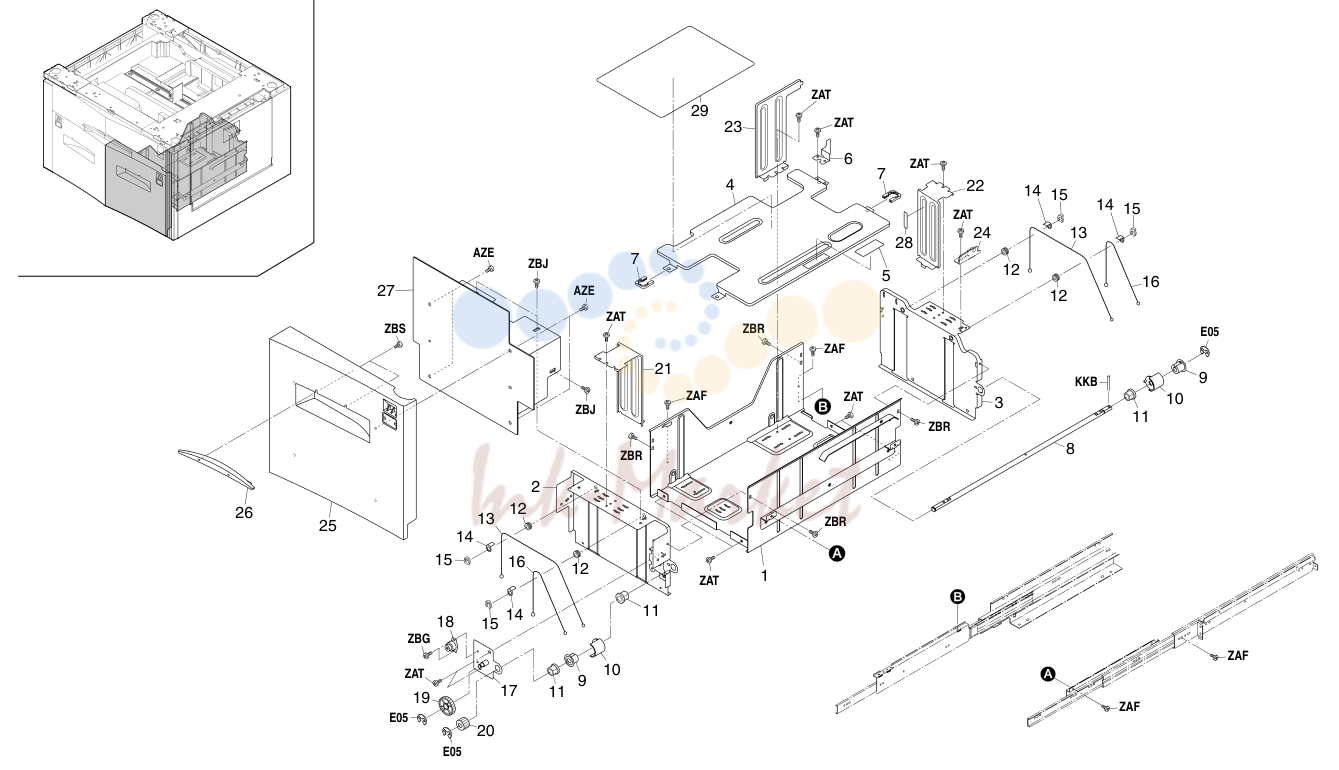

5. DECK A SECTION 3CZ

№	Артикул	Альт. артикул	Описание
23			ZAT
27			AZE
25			13 ZBR
1	2BC07070 запросить цену →		BASE A,DECK
2	2BC07080 запросить цену →		FRONT FRAME A,DECK
3	2BC07090 запросить цену →		REAR FRAME A,DECK
4	3CZ06070 запросить цену →		LIFT PLATE,DECK
6	2BC07130 запросить цену →		ACTUATOR A,REMAINING DETECTION
7	2BC07120 запросить цену →		SPACER,DECK LIFT
8	2BC07010 запросить цену →		SHAFT,LIFT DRIVE
9	2BC07020 запросить цену →		FRONT PULLEY,LIFT DRIVE
10	2BC07040 запросить цену →		HOLDER,WIRE
11	2BC06510 ✓ в наличии		BUSHING
12	2BC07050 запросить цену →		PULLEY,LIFT WIRE
14	2BC07060 запросить цену →		HOLDER,WIRE PULLEY
17	2BC07100 запросить цену →		MOUNT,DECK DAMPER
21	3CZ06080 запросить цену →		FRONT CURSOR A,DECK
22	3CZ06090 запросить цену →		REAR CURSOR A,DECK
23	3CZ06100 запросить цену →		STOPPER A,TRAILING EDGE HOLDER DECK
24	3CZ02220 запросить цену →		ADJUSTING PLATE,HOOK
27	2BC04340 запросить цену →		MOUNT A,DECK COVER
29	2BC07200 запросить цену →		FILM,LIFT PLATE

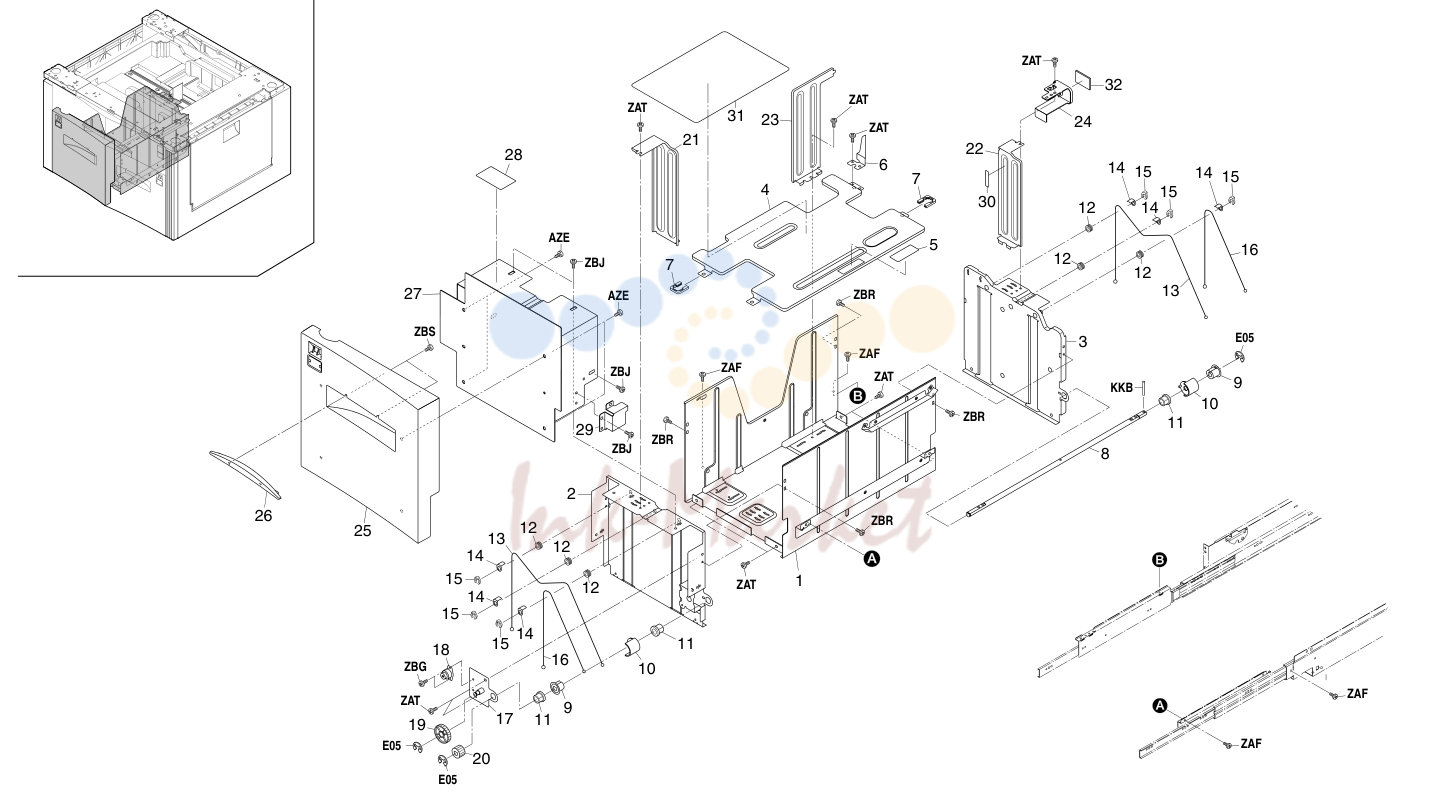

6. DECK B SECTION 3CZ

№	Артикул	Альт. артикул	Описание
27			AZE ZBR
26			ZBR
12			ZAT
1	2BC07220 запросить цену →		BASE B,DECK
2	2BC07230 запросить цену →		FRONT FRAME B,DECK
3	2BC07240 запросить цену →		REAR FRAME B,DECK
4	3CZ06070 запросить цену →		LIFT PLATE,DECK
6	2BC07471 запросить цену →		ACTUATOR B,REMAINING DETECTION
7	2BC07120 запросить цену →		SPACER,DECK LIFT
8	2BC07010 запросить цену →		SHAFT,LIFT DRIVE
9	2BC07020 запросить цену →		FRONT PULLEY,LIFT DRIVE
10	2BC07040 запросить цену →		HOLDER,WIRE
11	2BC06510 ✓ в наличии		BUSHING
12	2BC07050 запросить цену →		PULLEY,LIFT WIRE
14	2BC07060 запросить цену →		HOLDER,WIRE PULLEY
17	2BC07100 запросить цену →		MOUNT,DECK DAMPER
21	3CZ06110 запросить цену →		FRONT CURSOR B,DECK
22	3CZ06120 запросить цену →		REAR CURSOR B,DECK
23	3CZ06130 запросить цену →		STOPPER B,TRAILING EDGE HOLDER DECK
24	2BC07940 запросить цену →		REAR REINFORCEMENT,DECK FRAME
27	2BC04360 запросить цену →		MOUNT B,DECK COVER
29	2BC07890 запросить цену →		PROTECTING PLATE,DECK DAMPER
31	2BC07200 запросить цену →		FILM,LIFT PLATE
32	2BC07950 запросить цену →		REAR SHEET,DECK FRAME

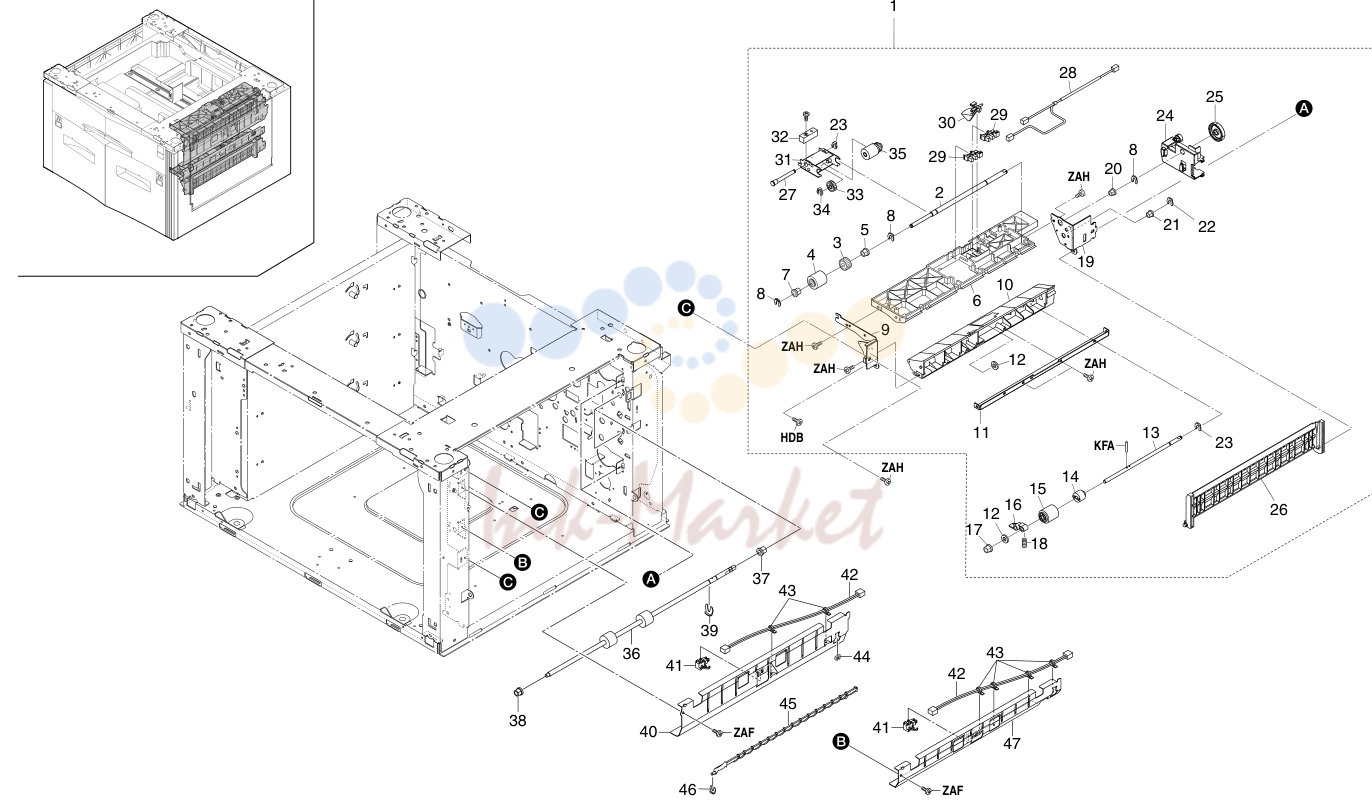

7. PRIMARRY FEED ASSEMBLY 3CZ

№	Артикул	Альт. артикул	Описание
2			•2BG06780 SHAFT FEED UP 2 2 2 42 2BC27420 WIRE B,PAPER FEED SWITCH
6			•2BC06010 UPPER HOUSING,PAPER FEED 2 2 2 (cid:27) 46 63511220 STOP RING,4
8			•2BC06980 STOPPER
9			•2BG06360 PLATE FEED F
10			•2BC06021 LOWER HOUSING,PAPER FEED
11			•2BC06360 LOWER REINFORCEMENT,HOUSING PAPER FEED
12			•33906211 VIBRATION INSULATOR,RELEASE LEVER
13			•2BG06990 SHAFT FEED LOW
14			•2BG06380 TORQUE LIMITER
16			•33906090 LOWER LEVER,PAPER FEED PULLEY RELEASE
18			•3CY06020 LOWER SPRING B,PAPER FEED
19			•2BG06370 PLATE FEED R
20			•2BC06510 BUSHING
23			•2BC06990 STOPPER 5,RING
24			•2BG06980 COVER DRIVE FEED
26			•2BC06460 GUIDE,CONFLUENCE
27			•33906080 SHAFT,LEADING FEED PULLEY
28			•2BG27270 WIRE,PAPER FEED UNIT
31			•2BC06300 SUPPORT PLATE,LEADING FEED PULLEY
32			•33906180 WEIGHT,LEADING FEED PULLEY
40	3CZ02190 запросить цену →		GUIDE,DECK VERTICAL CONVEYING

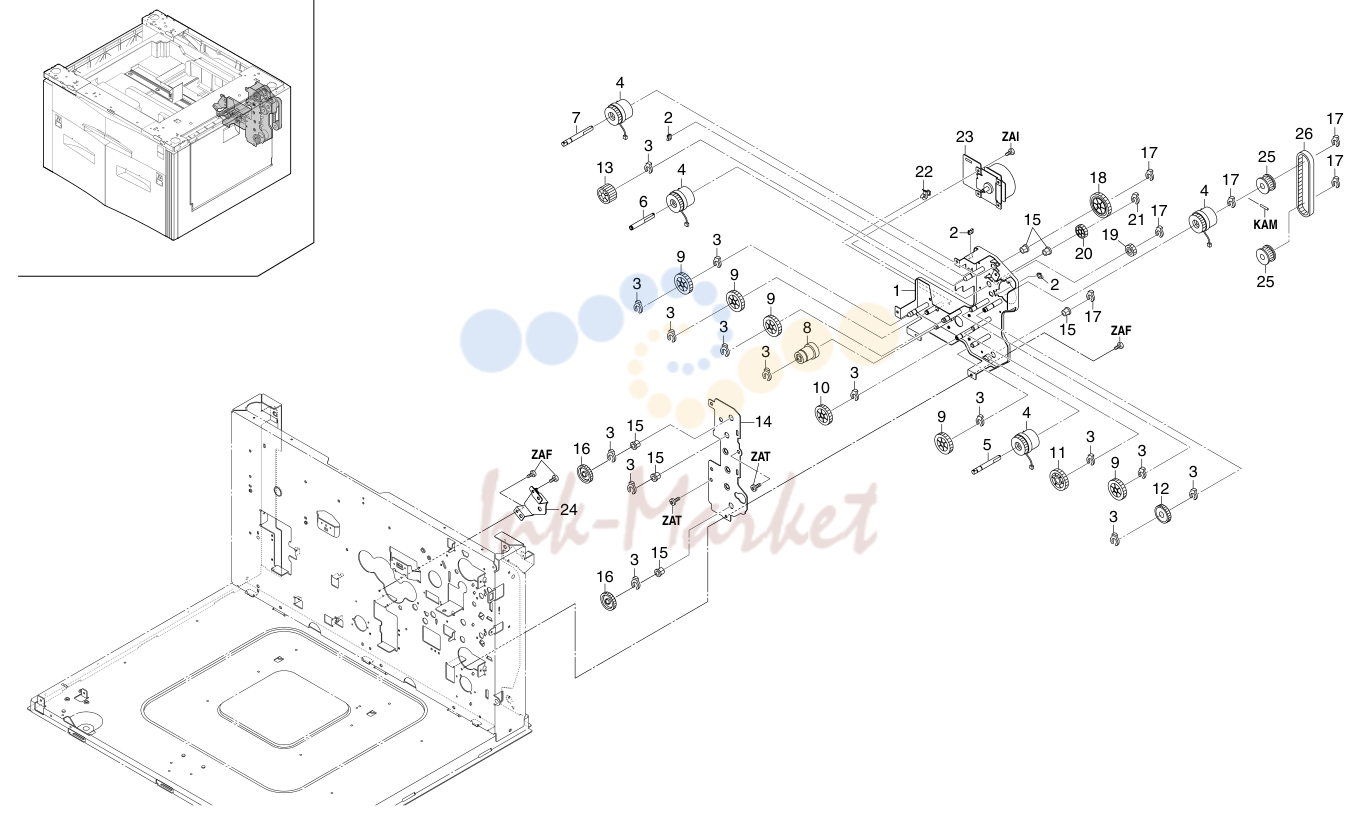

8. DRIVE SECTION 3CZ

№	Артикул	Альт. артикул	Описание
1	3CZ22010 запросить цену →		MOUNT,DECK DRIVE
2	M2104260 запросить цену →		EDGING,EDS-0607U(KITAGAWA)
5	3CY22060 запросить цену →		SHAFT 33,CLUTCH
6	3CY22050 запросить цену →		SHAFT 23,CLUTCH
7	3CY22040 запросить цену →		SHAFT 44,CLUTCH
14	3CZ22020 запросить цену →		MOUNT,DECK DRIVE SUB
22	M2108080 запросить цену →		SPACER,KGPS-3S
24	3CZ22070 запросить цену →		RETAINER,DRIVE DECK

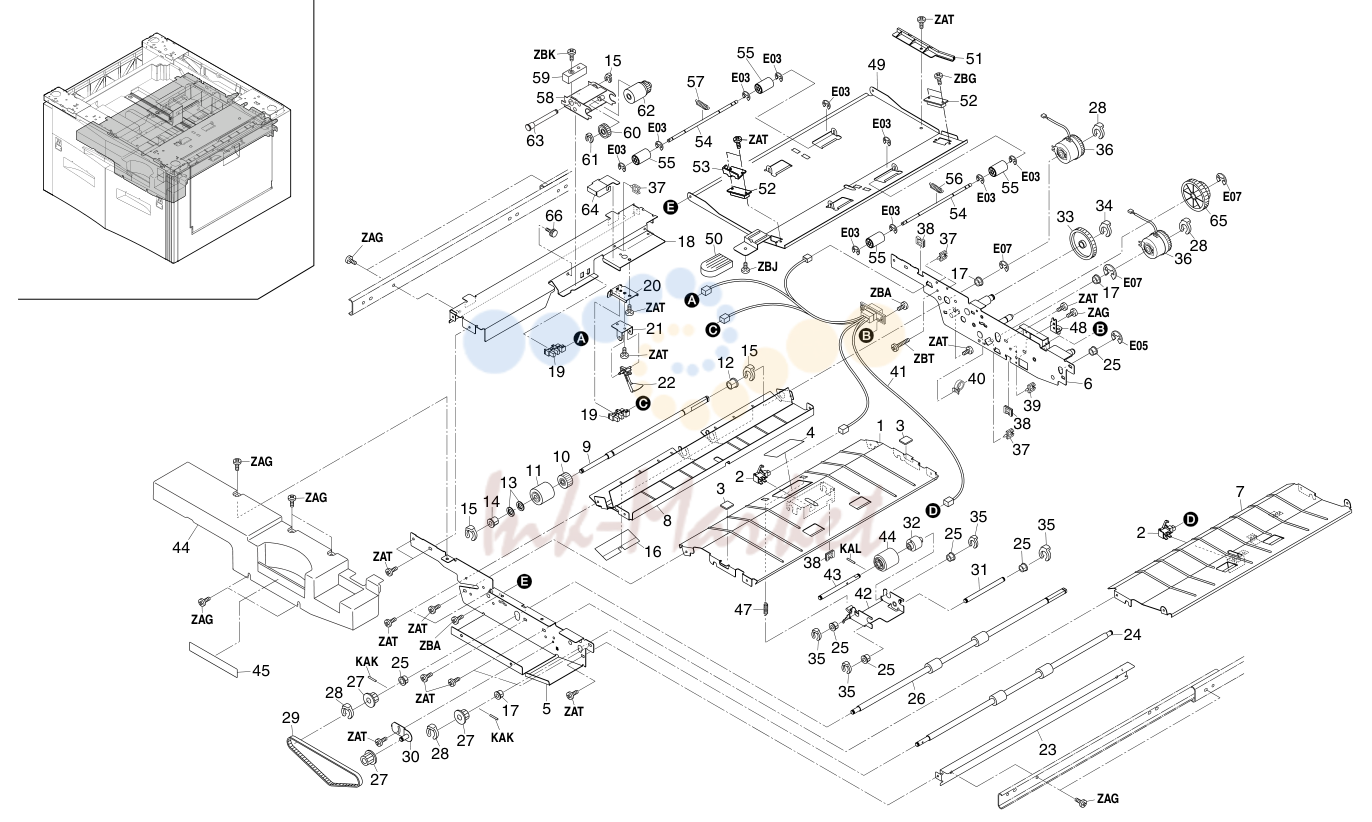

9. DECK CONVEYING SECTION 3CZ

№	Артикул	Альт. артикул	Описание
59			57 E03 ZBG
63			54 ZAT
44			16 KAL
28			ZAT
29			17 5 ZAT
1	3CZ06040 запросить цену →		LOWER GUIDE,DECK PAPER FEED 1 1 1 41 2BC27390 WIRE,DECK CONVEYING UNIT
3	2BC07610 запросить цену →		S?ONGE,DECK CONVEYING 2 2 2 43 3CZ06140 SHAFT,DECK RETARD
4	2BC07600 запросить цену →		FILM,DECK RETARD 1 1 1 (cid:27) 44 33906060 LOWER PULLEY,PAPER FEED
5	2BC07620 запросить цену →		FRONT FRAME,DECK CONVEYING 1 1 1 (cid:27) 45 2BC07480 COVER,DECK CONVEYING
6	2BC07631 запросить цену →		REAR FRAME,DECK CONVEYING 1 1 1 (cid:27) 46 2BC05060 LABEL,DECK CONVEYING COVER
7	3CZ06060 запросить цену →		LOWER GUIDE,DECK CONVEYING 1 1 1 47 2BC07380 SPRING 400,DECK RETARD
8	3CZ06030 запросить цену →		UPPER GUIDE,DECK PAPER FEED 1 1 1 48 3CZ02260 POSITIONING PLATE,CONVEYING
9	3CZ06020 запросить цену →		SHAFT,DECK PAPER FEED 1 1 1 49 3CZ06050 UPPER GUIDE,DECK CONVEYING
13	2BC07210 запросить цену →		SPACER,DECK LEADING FEED 2 2 2 53 2BC07900 REINFORCEMENT,GUIDE HANDLE
16	2BC07920 запросить цену →		UPPER GUIDE FILM,DECK PAPER FEED 2 2 2 56 2BC07870 SPRING A,DECK CONVEYING PULLEY
18	2BC07770 запросить цену →		LEFT STAY,DECK CONVEYING 1 1 1 58 2BC06300 SUPPORT PLATE,LEADING FEED PULLEY
20	2BC07460 запросить цену →		MOUNT B,PE SWITCH DECK 1 1 1 (cid:27) 60 34922220 GEAR 18,RETARD
21	2BC07850 запросить цену →		MOUNT B,PE ACTUATOR 1 1 1 (cid:27) 61 63511220 STOP RING,4
22	2BC06380 ✓ в наличии		ACTUATOR,PAPER EMPTY 1 1 1 (cid:27) 62 2BC06810 PULLEY,LEADING FEED
23	2BC07780 запросить цену →		RIGHT STAY,DECK CONVEYING 1 1 1 63 33906080 SHAFT,LEADING FEED PULLEY
30	2BC07840 запросить цену →		TENSION PLATE,DECK CONVEYING
31	3CZ06010 запросить цену →		SHAFT,LIMITER
32	2BG06380 запросить цену →		TORQUE LIMITER
37	M2105740 запросить цену →		MINIATURE CLAMP,UAMS-05S-2
38	M2104260 запросить цену →		EDGING,EDS-0607U(KITAGAWA)
39	M2105770 запросить цену →		CLAMP,UAMS-09-0(KITAGAWA)
40	M2107120 запросить цену →		BINDING BAND SG-130

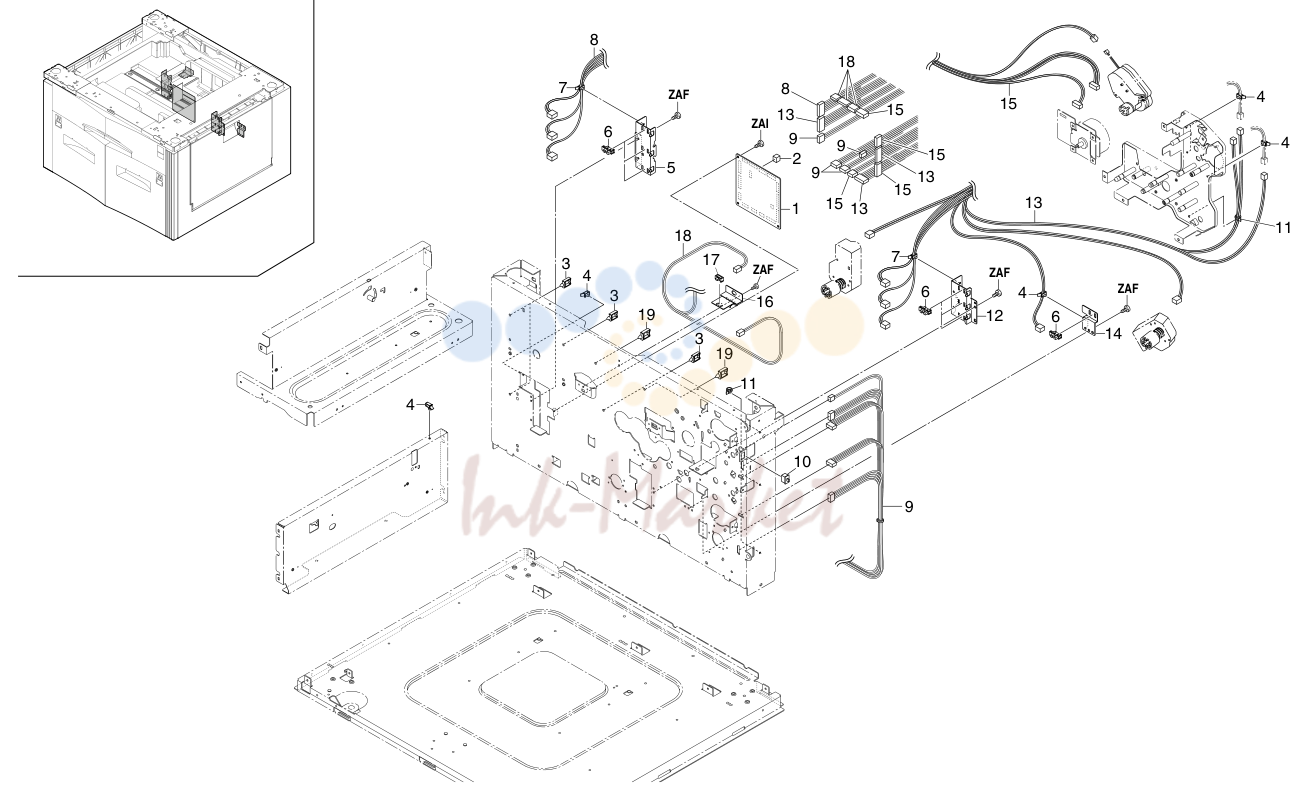

10. ELECTRICAL SECTION 3CZ

№	Артикул	Альт. артикул	Описание
3	M2109010 запросить цену →		WIRE SADDLE,WS-2NS
4	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA)
5	3CZ02130 запросить цену →		MOUNT 1500,SENSOR
7	M2109330 запросить цену →		WIRE SADDLE,YMC-10-0(KITAGAWA)
8	3CZ27142 запросить цену →		WIRE,LEFT DECK DETECTION
9	3CZ27210 запросить цену →		WIRE,PAPER FEED SW
11	M2107120 запросить цену →		BINDING BAND SG-130
12	3CZ02120 запросить цену →		MOUNT 1000,SENSOR
13	3CZ27231 запросить цену →		WIRE,CLUTCH R DETECTION
14	3CZ02140 запросить цену →		MOUNT,CASSETTE SENSOR
15	3CZ27221 запросить цену →		WIRE,SIDE CONVEYING
16	2BC26190 запросить цену →		MOUNT,PAPER SIZE DETECTION
18	3CZ27240 запросить цену →		WIRE,UPPER INTERFACE
19	M2109020 запросить цену →		WIRE SADDLE,WS-2WS
