Содержание
- 1. EXTERIOR COVER 3CY
- 2. FRAME SECTION 3CY
- 3. PAPER CASSETTE A 3CY
- 4. PAPER CASSETTE B 3CY
- 5. PRIMARRY FEED ASSEMBLY 3CY
- 6. DRIVE SECTION 3CY
- 7. ELECTRICAL SECTION 3CY

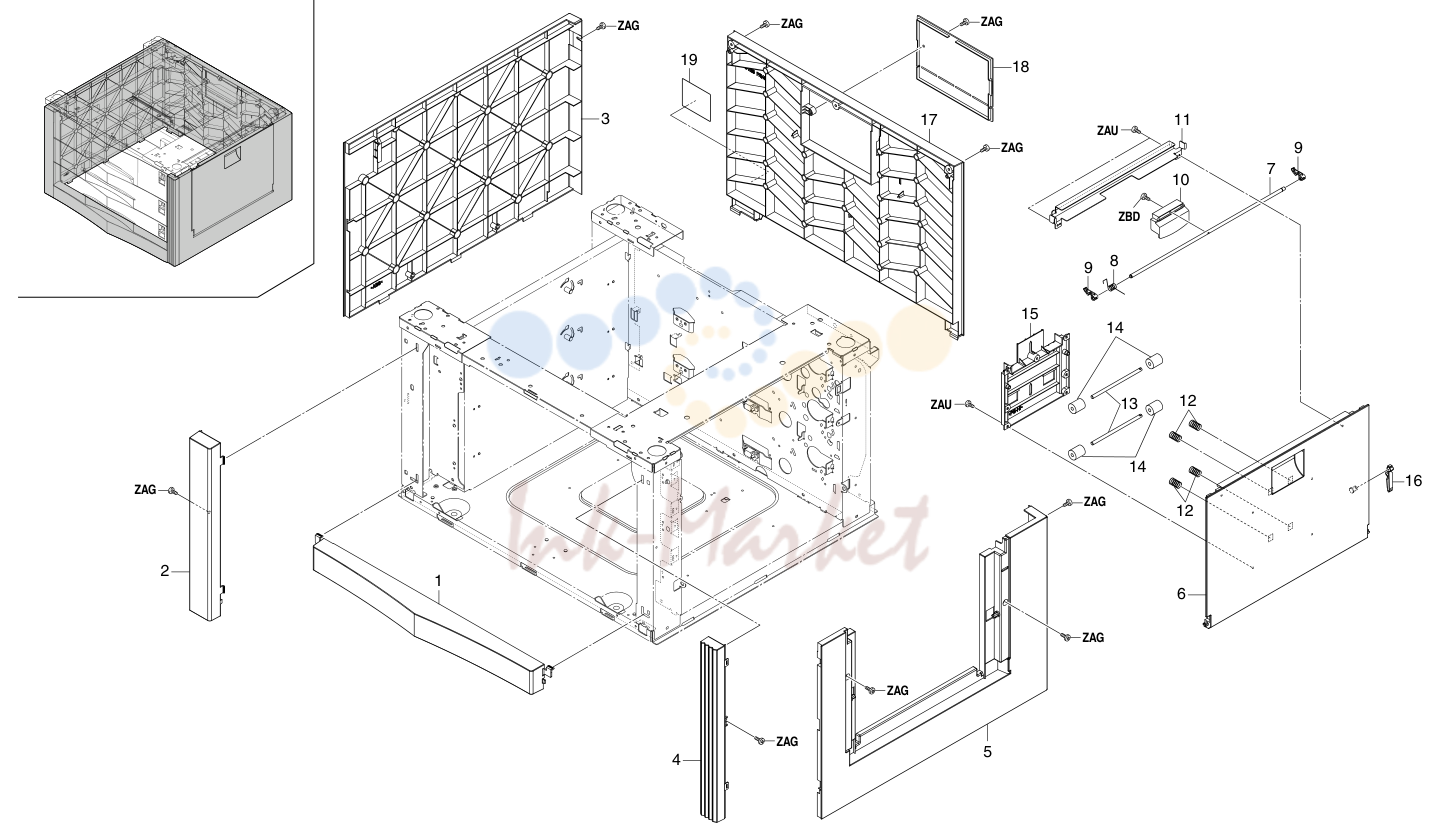

1. EXTERIOR COVER 3CY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | 3CY07070 запросить цену → | SHAFT,RELEASE COVER | |
| 8 | 3B816960 запросить цену → | SPRING,HOOK RELEASE | |
| 9 | 3CY02230 запросить цену → | HOOK RELEASE COVER | |
| 11 | 3CY07050 запросить цену → | REINFORCEMENT,RELEASE COVER | |
| 12 | 66106610 запросить цену → | SPRING,FEED | |
| 13 | 3AT07050 запросить цену → | SHAFT,VERTICAL CONVEYING | |
| 15 | 3CY07020 запросить цену → | GUIDE CONVEYING | |
| 16 | 2BG06480 запросить цену → | BAND B |

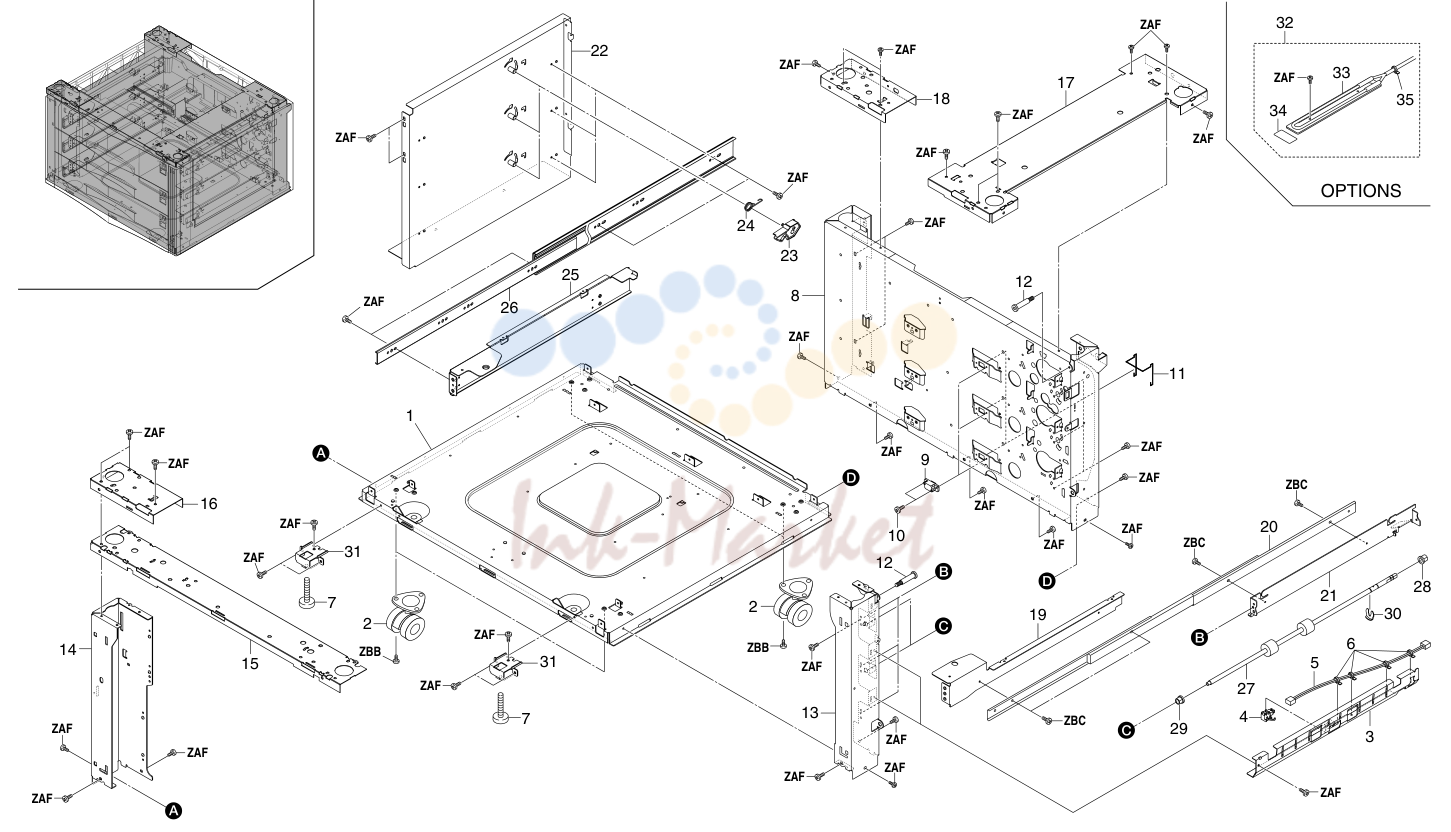

2. FRAME SECTION 3CY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22 | ZAF | ||
| 17 | ZAF | ||
| 24 | ZAF | ||
| 16 | ZAF | ||
| 31 | ZAF ZBC | ||
| 14 | ZBB ZBB | ||
| 15 | 31 ZAF | ||
| 7 | 13 ZBC | ||
| 1 | 3CY02010 запросить цену → | BASE,DESK | |
| 2 | 2A002170 запросить цену → | CASTER UA | |
| 3 | 3CY02080 запросить цену → | GUIDE,VERTICAL CONVEYING | |
| 4 | 2BC27010 запросить цену → | SWITCH,CONVEYING | |
| 5 | 2BC27420 запросить цену → | WIRE B,PAPER FEED SWITCH | |
| 6 | M0207000 запросить цену → | BINDING BAND,KB-100-1 | |
| 7 | 2BM60040 запросить цену → | ADJUSTER FOOT | |
| 8 | 3CY02020 запросить цену → | REAR FRAME | |
| 9 | J0464080 запросить цену → | RECEPTACLE,QR/P15-8S-C(02)(HIROSE) | |
| 10 | 2BG02420 запросить цену → | SCREW B | |
| 11 | 2BG02430 запросить цену → | GROUND DRAWER | |
| 12 | 3CY02240 запросить цену → | REAR PIN,HOOK | |
| 13 | 3CY02030 запросить цену → | RIGHT FRONT FRAME | |
| 14 | 3CY02040 запросить цену → | LEFT FRONT FRAME | |
| 15 | 3CY02060 запросить цену → | UPPER FRONT STAY | |
| 16 | 3CY02170 запросить цену → | UPPER REINFORCEMENT,STAY | |
| 17 | 3CY02160 запросить цену → | UPPER RIGHT STAY | |
| 18 | 3CY02200 запросить цену → | REAR UPPER REINFORCEMENT,STAY | |
| 19 | 3CY06010 запросить цену → | RIGHT MOUNT,RAIL | |
| 20 | 66107084 запросить цену → | SLIDER,CASSETTE | |
| 21 | 3CY02090 запросить цену → | RIGHT STAY,RAIL | |
| 22 | 3CY00020 запросить цену → | LEFT STAY RAIL ASS'Y | |
| 23 | 2BG06420 запросить цену → | HOOK CASSETTE | |
| 24 | 2BG06720 запросить цену → | SPRING CASS HOOK | |
| 25 | 2BG06910 запросить цену → | RAIL CASSETTE L | |
| 26 | 2BC07680 запросить цену → | SLIDER,DECK | |
| 27 | 3CY07040 запросить цену → | ROLLER,CONVEYING | |
| 28 | 2BC06510 ✓ в наличии | BUSHING | |
| 29 | 3CY07080 запросить цену → | BUSHING | |
| 30 | 2BC06910 запросить цену → | STOPPER | |
| 31 | 3CY02220 запросить цену → | MOUNT,LEVEL BOLT | |
| 34 | 20305130 запросить цену → | LABEL L,HIGH TEMPERATURE CAUTION(EXP) | |
| 35 | M2107120 запросить цену → | BINDING BAND SG-130 |

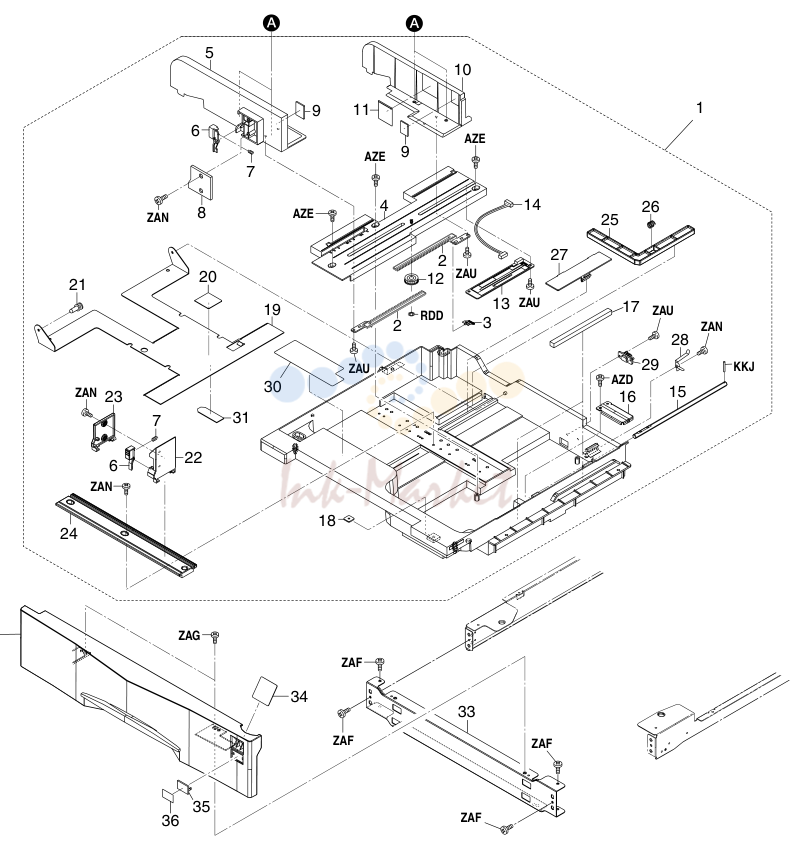

3. PAPER CASSETTE A 3CY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10 | CBU | ||
| 20 | 12 ZAU | ||
| 19 | 2 RDD 3 13 ZAU 17 ZAU ZAN | ||
| 32 | ZAG | ||
| 36 | ZAF | ||
| 2 | •3CY06090 RACK CURSOR | ||
| 3 | •2BC07860 TERMINAL,PAPER SIZE DETECTION | ||
| 4 | •2BC06720 RAIL A,CURSOR | ||
| 5 | •3CY06040 CURSOR A,CASSETTE | ||
| 6 | •33907080 LEVER,CASSETTE CURSOR | ||
| 7 | •2BC06950 SPRING,CURSOR | ||
| 8 | •3CY06060 LID A,CURSOR | ||
| 9 | •60907170 CUSHION,CASSETTE R | ||
| 10 | •3CY06050 CURSOR B,CASSETTE | ||
| 14 | •33927210 WIRE,CASSETTE UNIT | ||
| 15 | •2BC06710 SHAFT,LIFT CASSETTE | ||
| 16 | •2BC06090 WORK PLATE,LIFT CASSETTE | ||
| 17 | •33907210 CUSHION,CASSETTE WORK PLATE | ||
| 18 | •3CY06030 RETAINER M4 | ||
| 19 | •33907020 WORK PLATE,CASSETTE | ||
| 21 | •66007310 PIN,CASSETTE WORK PLATE | ||
| 22 | •3CY06070 CURSOR C,CASSETTE | ||
| 23 | •3CY06080 LID C,CURSOR | ||
| 24 | •33907120 RAIL C,CURSOR | ||
| 25 | •33907170 DETECTION PLATE,PAPER SIZE | ||
| 26 | •66106080 SPRING,PAD | ||
| 27 | •33907160 LID,PAPER SIZE DETECTION | ||
| 28 | •2BC07830 GROUND PLATE,CASSETTE | ||
| 29 | •J0463080 PLUG,QR/P15-8S-C(HIROSE) | ||
| 30 | •3CY05080 LABEL,CASSETTE | ||
| 31 | •3CY06110 SHEET,LIFT PLATE | ||
| 33 | 2BG06430 запросить цену → | RAIL CASSETTE C | |
| 35 | 3CY04100 запросить цену → | PLATE NUMBER | |
| 36 | 3CY05010 запросить цену → | LABEL | |
| 36 | 3CY05020 запросить цену → | LABEL | |
| 36 | 3CY05030 запросить цену → | LABEL | |
| 36 | 3CY05040 запросить цену → | LABEL |

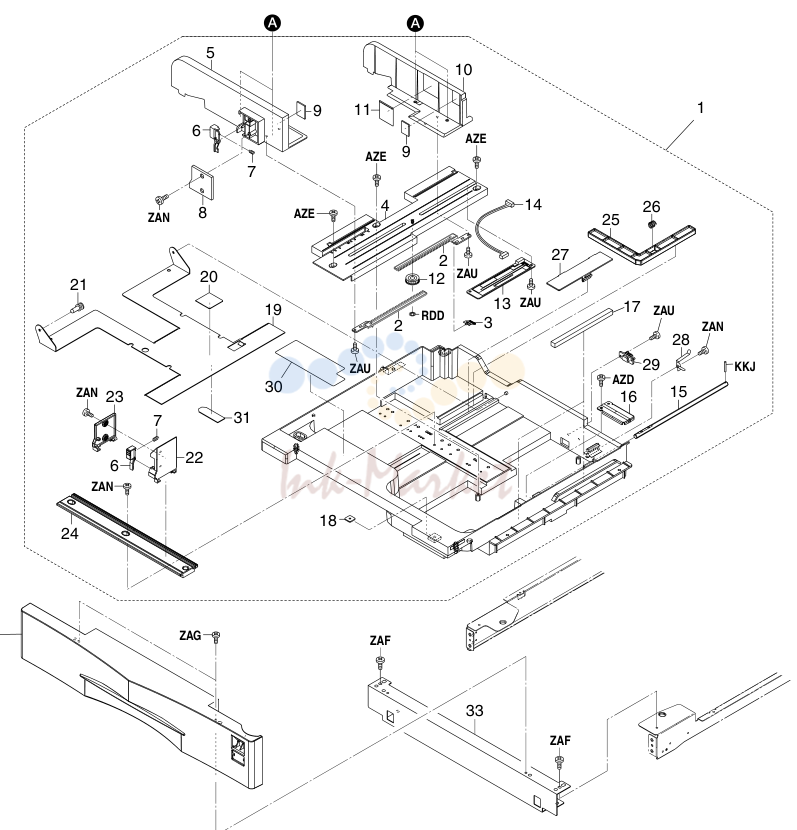

4. PAPER CASSETTE B 3CY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10 | CBU | ||
| 20 | 12 ZAU | ||
| 19 | 2 RDD 3 13 ZAU 17 ZAU ZAN | ||
| 32 | ZAG ZAF | ||
| 2 | •3CY06090 RACK CURSOR | ||
| 3 | •2BC07860 TERMINAL,PAPER SIZE DETECTION | ||
| 4 | •2BC06720 RAIL A,CURSOR | ||
| 5 | •3CY06040 CURSOR A,CASSETTE | ||
| 6 | •33907080 LEVER,CASSETTE CURSOR | ||
| 7 | •2BC06950 SPRING,CURSOR | ||
| 8 | •3CY06060 LID A,CURSOR | ||
| 9 | •60907170 CUSHION,CASSETTE R | ||
| 10 | •3CY06050 CURSOR B,CASSETTE | ||
| 14 | •33927210 WIRE,CASSETTE UNIT | ||
| 15 | •2BC06710 SHAFT,LIFT CASSETTE | ||
| 16 | •2BC06090 WORK PLATE,LIFT CASSETTE | ||
| 17 | •33907210 CUSHION,CASSETTE WORK PLATE | ||
| 18 | •3CY06030 RETAINER M4 | ||
| 19 | •33907020 WORK PLATE,CASSETTE | ||
| 21 | •66007310 PIN,CASSETTE WORK PLATE | ||
| 22 | •3CY06070 CURSOR C,CASSETTE | ||
| 23 | •3CY06080 LID C,CURSOR | ||
| 24 | •33907120 RAIL C,CURSOR | ||
| 25 | •33907170 DETECTION PLATE,PAPER SIZE | ||
| 26 | •66106080 SPRING,PAD | ||
| 27 | •33907160 LID,PAPER SIZE DETECTION | ||
| 28 | •2BC07830 GROUND PLATE,CASSETTE | ||
| 29 | •J0463080 PLUG,QR/P15-8S-C(HIROSE) | ||
| 30 | •3CY05080 LABEL,CASSETTE | ||
| 31 | •3CY06110 SHEET,LIFT PLATE | ||
| 33 | 2BC06551 запросить цену → | FRONT STAY,CASSETTE |
5. PRIMARRY FEED ASSEMBLY 3CY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | •2BG06780 SHAFT FEED UP | ||
| 6 | •2BC06010 UPPER HOUSING,PAPER FEED | ||
| 8 | •2BC06980 STOPPER | ||
| 9 | •2BG06360 PLATE FEED F | ||
| 10 | •2BC06021 LOWER HOUSING,PAPER FEED | ||
| 11 | •2BC06360 LOWER REINFORCEMENT,HOUSING PAPER FEED | ||
| 12 | •33906211 VIBRATION INSULATOR,RELEASE LEVER | ||
| 13 | •2BG06990 SHAFT FEED LOW | ||
| 14 | •2BG06380 TORQUE LIMITER | ||
| 16 | •33906090 LOWER LEVER,PAPER FEED PULLEY RELEASE | ||
| 18 | •3CY06020 LOWER SPRING B,PAPER FEED | ||
| 19 | •2BG06370 PLATE FEED R | ||
| 20 | •2BC06510 BUSHING | ||
| 23 | •2BC06990 STOPPER 5,RING | ||
| 24 | •2BG06980 COVER DRIVE FEED | ||
| 26 | •2BC06460 GUIDE,CONFLUENCE | ||
| 27 | •33906080 SHAFT,LEADING FEED PULLEY | ||
| 28 | •2BG27270 WIRE,PAPER FEED UNIT | ||
| 31 | •2BC06300 SUPPORT PLATE,LEADING FEED PULLEY | ||
| 32 | •33906180 WEIGHT,LEADING FEED PULLEY |

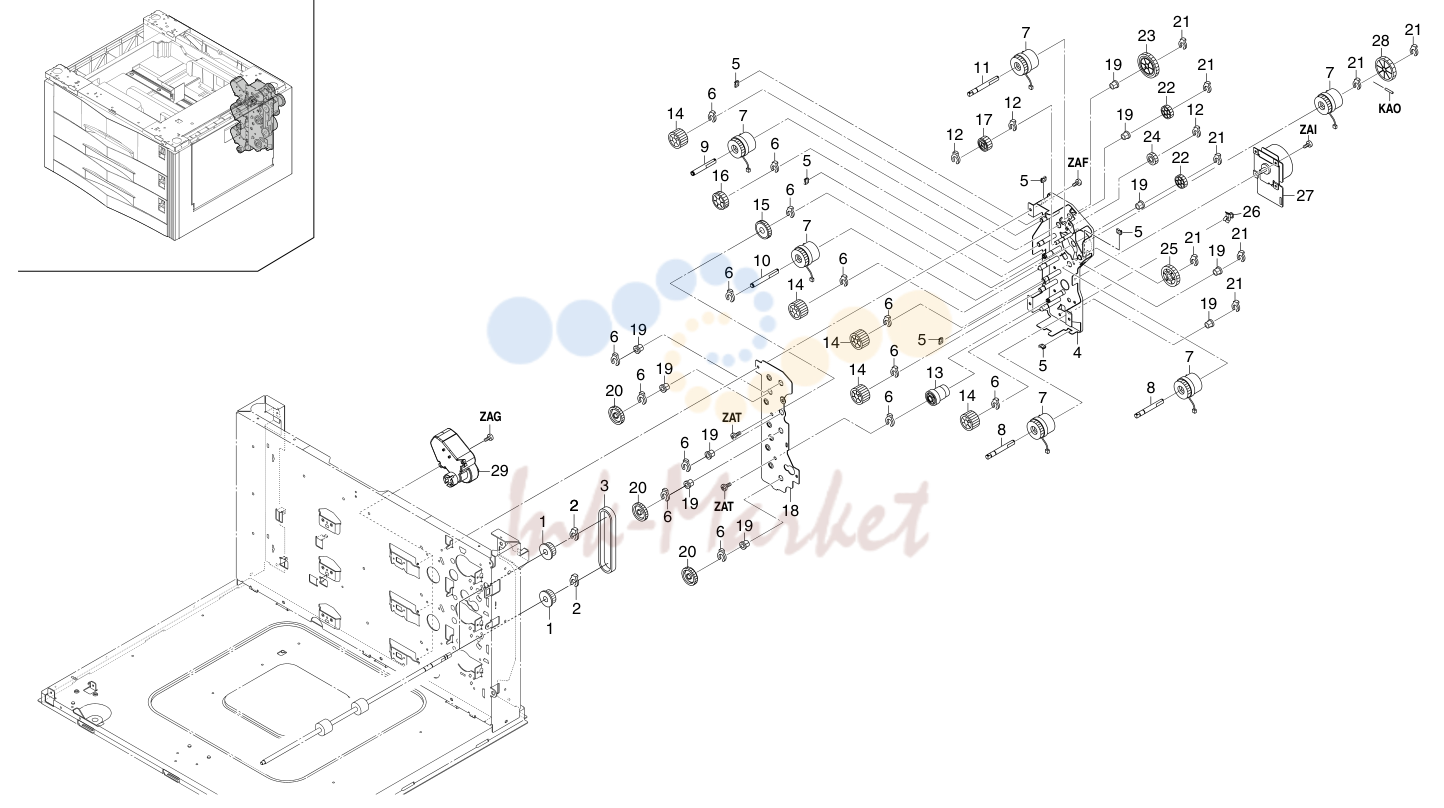

6. DRIVE SECTION 3CY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14 | 7 17 19 12 KAO | ||
| 12 | 24 21 ZAI | ||
| 5 | ZAF | ||
| 22 | 19 ZAT | ||
| 4 | 3CY22010 запросить цену → | MOUNT,DRIVE | |
| 5 | M2104260 запросить цену → | EDGING,EDS-0607U(KITAGAWA) | |
| 8 | 3CY22060 запросить цену → | SHAFT 33,CLUTCH | |
| 9 | 3CY22050 запросить цену → | SHAFT 23,CLUTCH | |
| 10 | 3CY22070 запросить цену → | SHAFT 23L,CLUTCH | |
| 11 | 3CY22040 запросить цену → | SHAFT 44,CLUTCH | |
| 18 | 3CY22020 запросить цену → | MOUNT,DRIVE SUB | |
| 26 | M2108080 запросить цену → | SPACER,KGPS-3S |

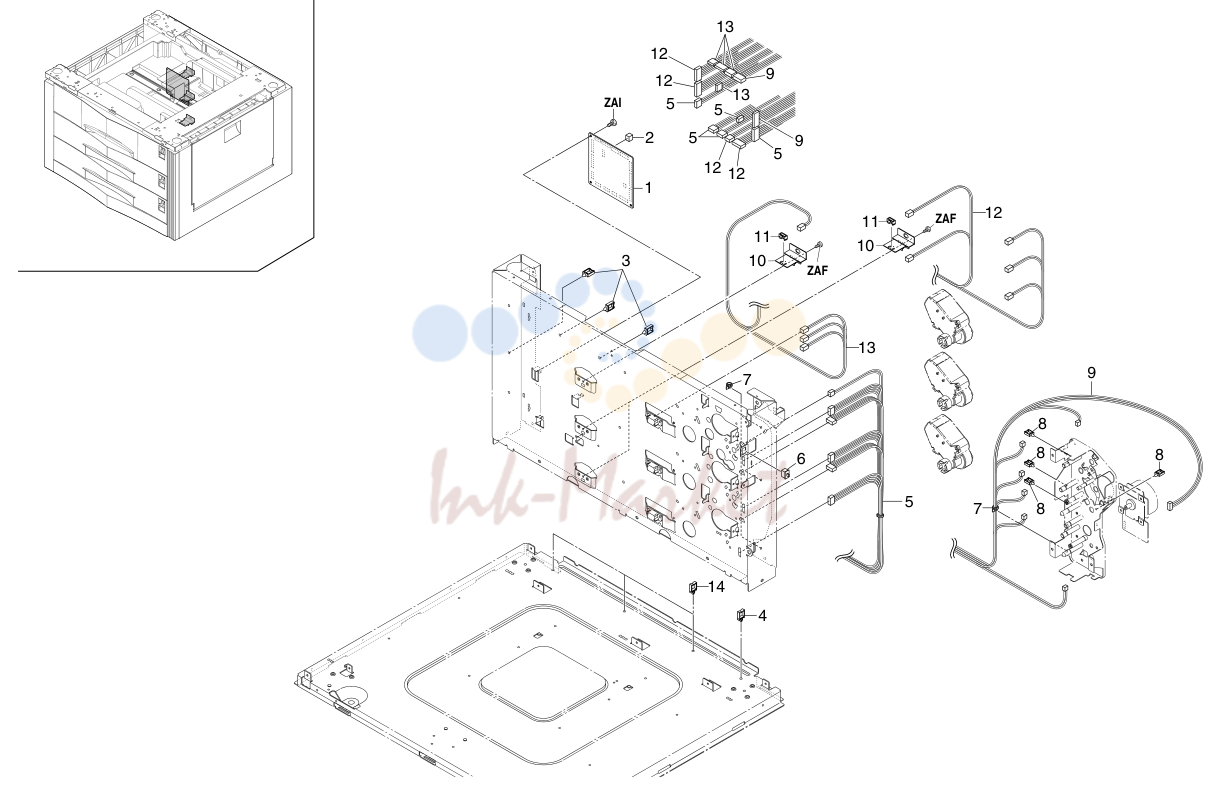

7. ELECTRICAL SECTION 3CY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | M2109010 запросить цену → | WIRE SADDLE,WS-2NS | |
| 4 | M2109010 запросить цену → | WIRE SADDLE,WS-2NS | |
| 5 | 3CY27211 запросить цену → | WIRE,PAPER FEED SW | |
| 7 | M2107120 запросить цену → | BINDING BAND SG-130 | |
| 8 | M2109260 запросить цену → | WIRE SADDLE,YMC-05-H-0(KITAGAWA) | |
| 9 | 3CY27221 запросить цену → | WIRE,DESK CLUTCH | |
| 10 | 2BC26190 запросить цену → | MOUNT,PAPER SIZE DETECTION | |
| 12 | 3CY27231 запросить цену → | WIRE,LIFT SIZE DETECTION | |
| 13 | 3CY27240 запросить цену → | WIRE,UPPER INTERFACE | |
| 14 | M2109020 запросить цену → | WIRE SADDLE,WS-2WS |
