Kyocera KM-3050 4050 5050 — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Frames
• 3. Cassette
• 4. Paper Feed-In I
• 5. Paper Feed-In II
• 6. Paper Feed-In III

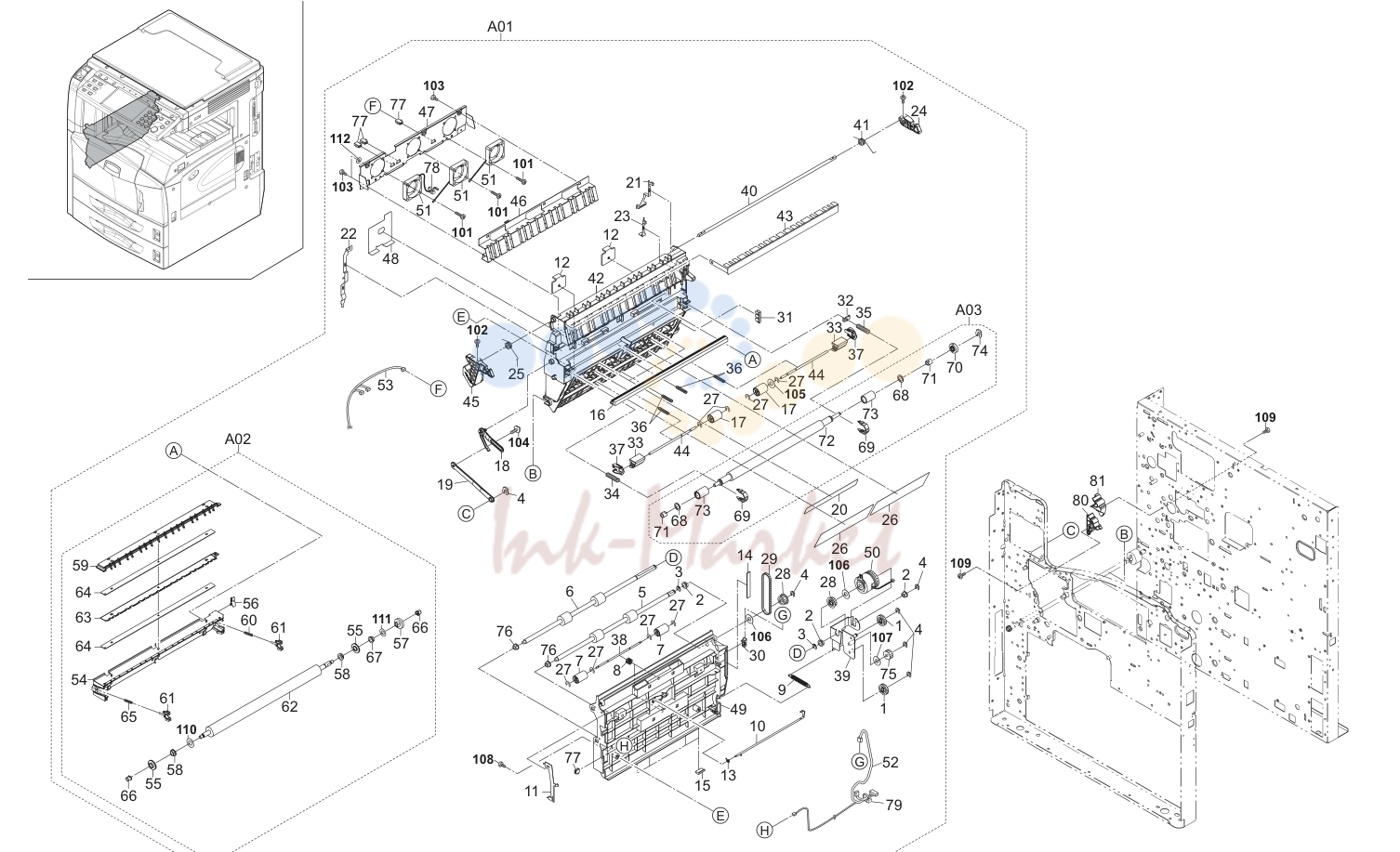

• 7. Paper Conveying

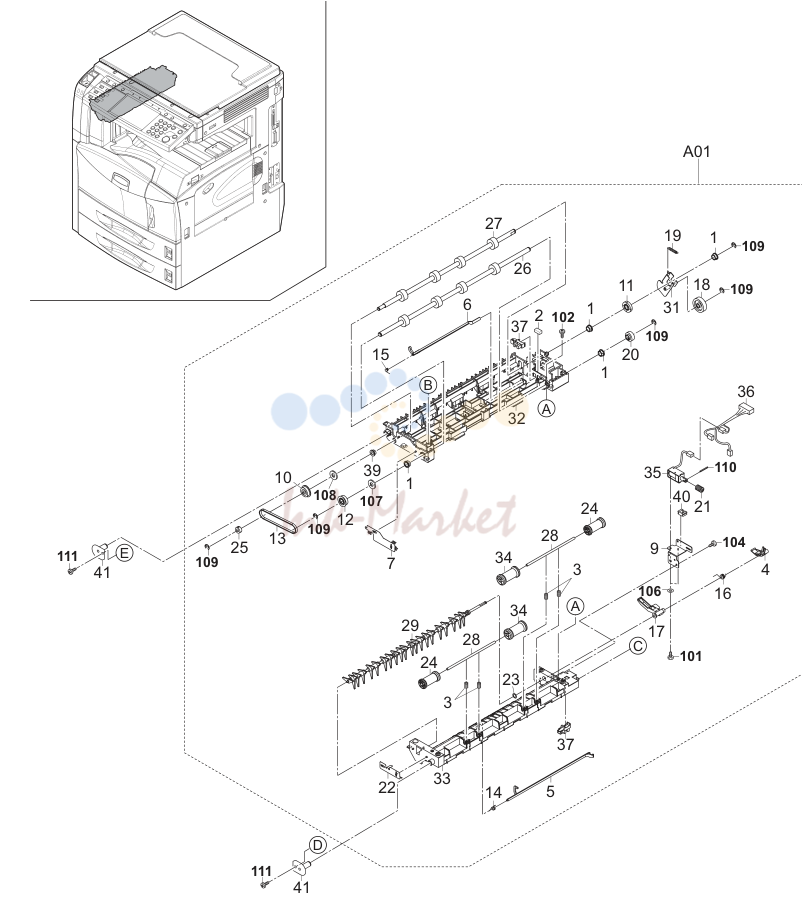

• 8. Paper Exit (120/230/240V)
• 9. Paper Exit (110V)

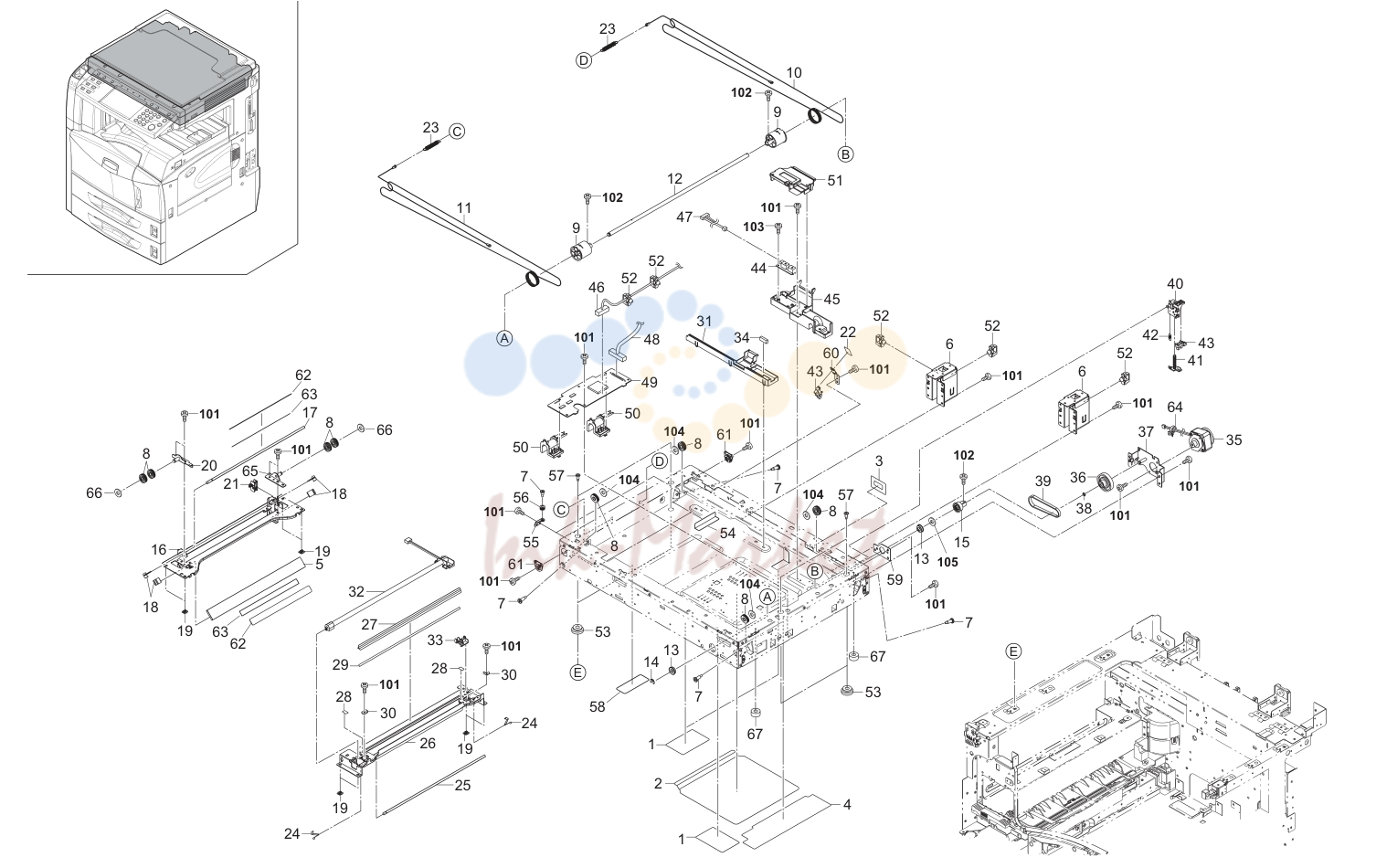

• 10. Scanner Unit I

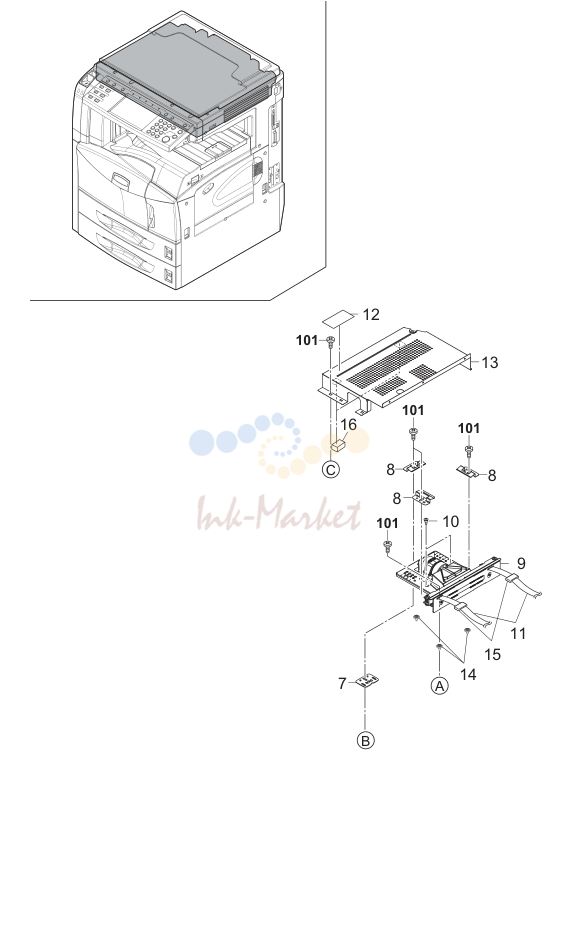

• 11. Scanner Unit II

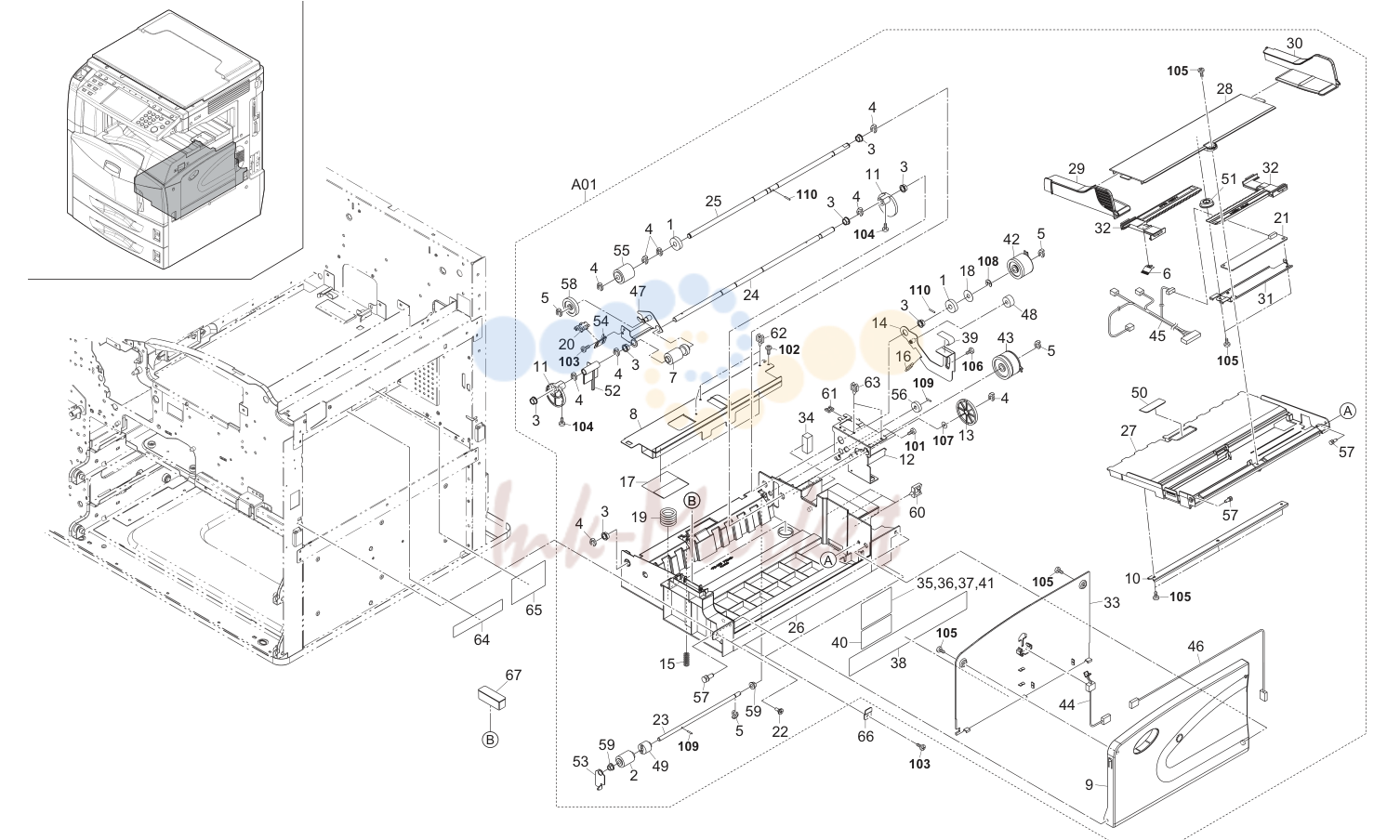

• 12. Bypass Unit

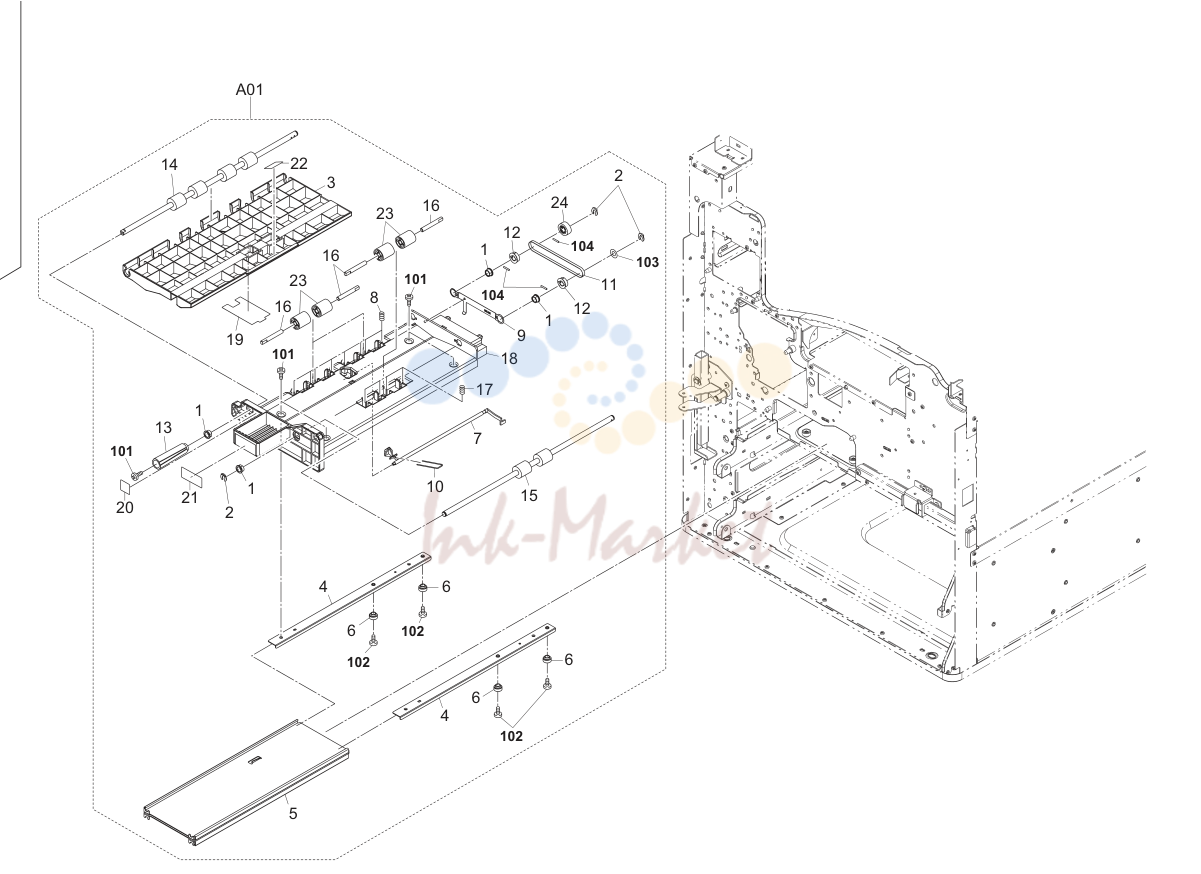

• 13. Bypass Feed Unit

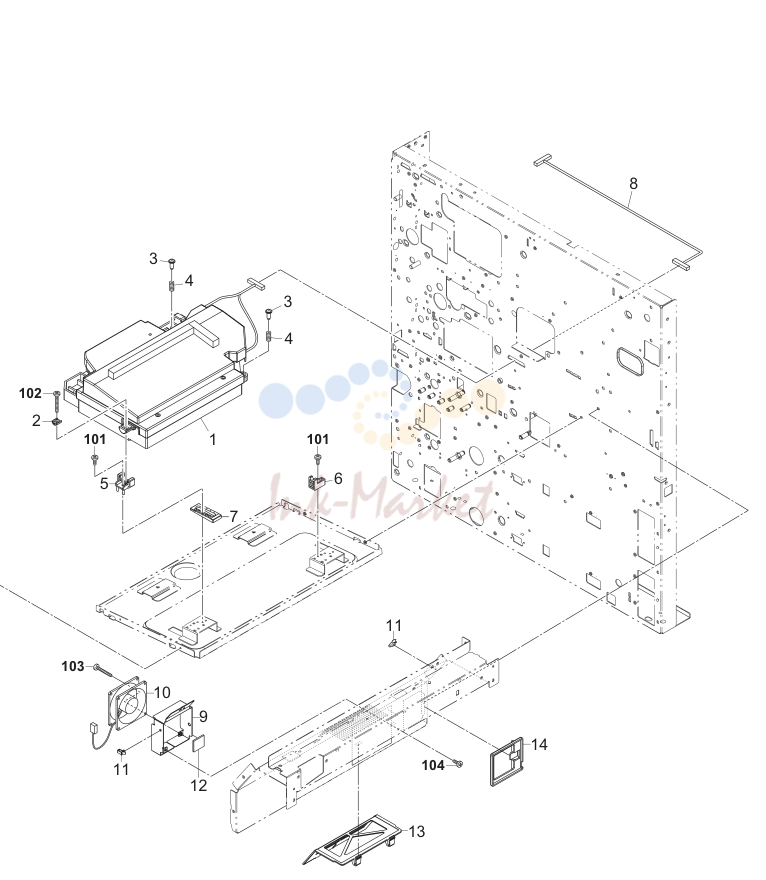

• 14. LSU

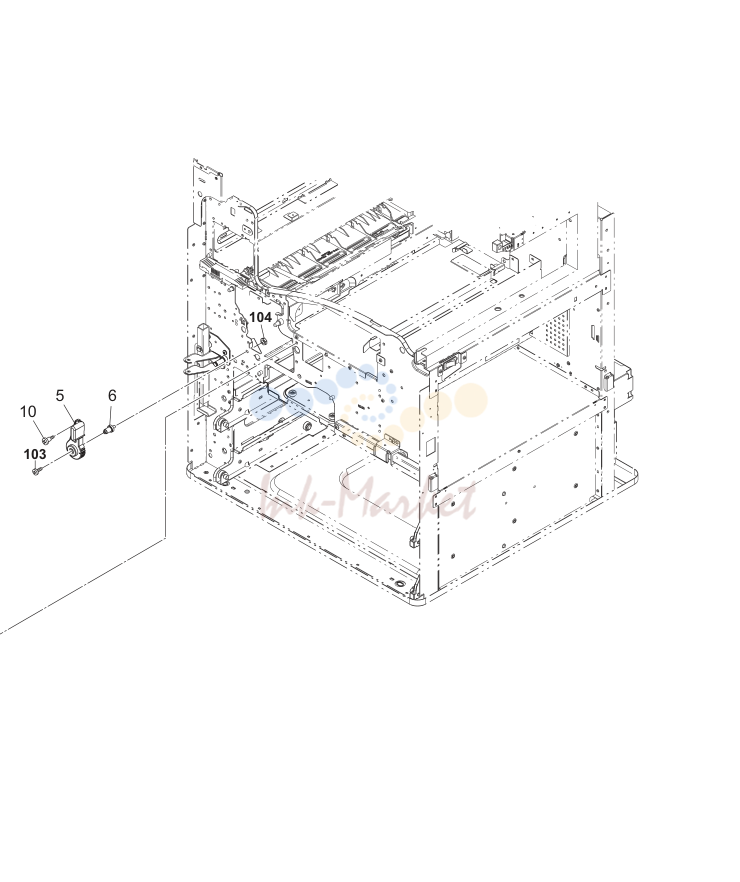

• 15. Developer Unit

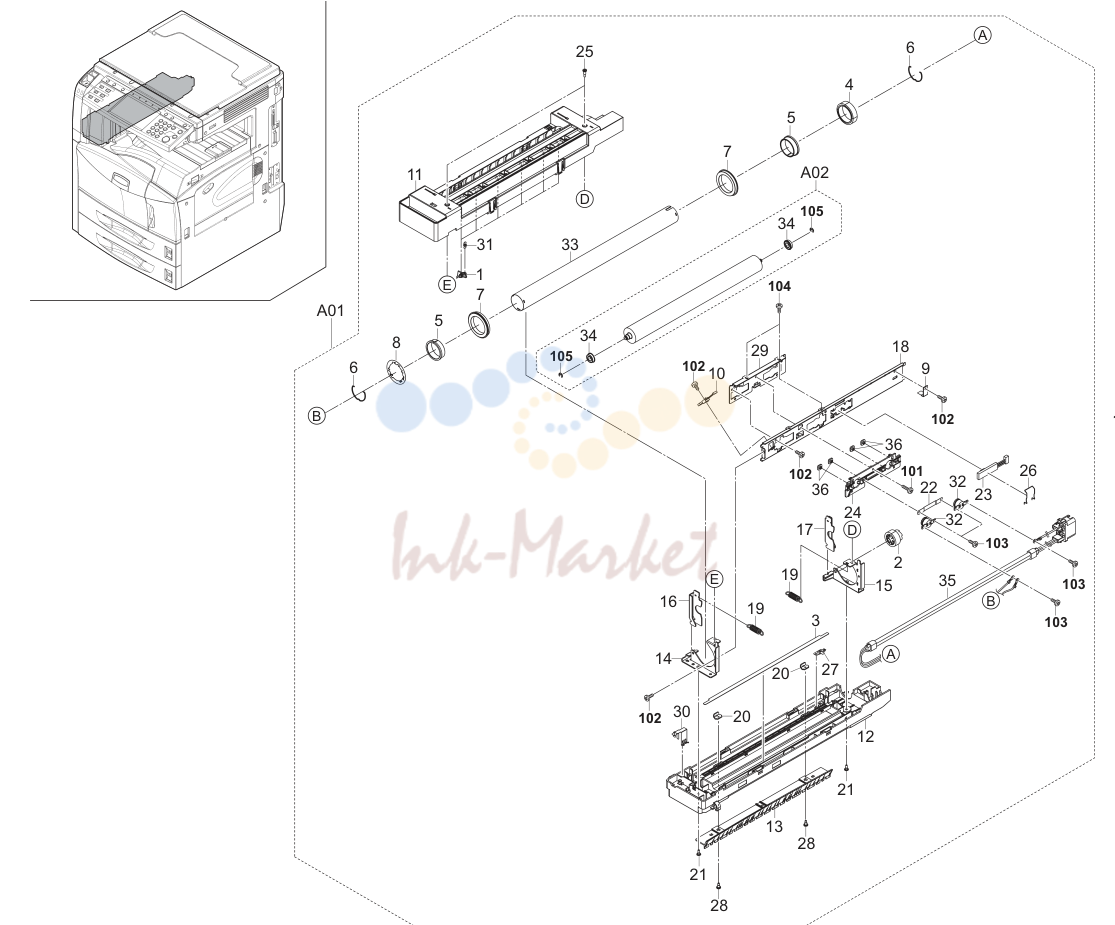

• 16. Fuser Unit

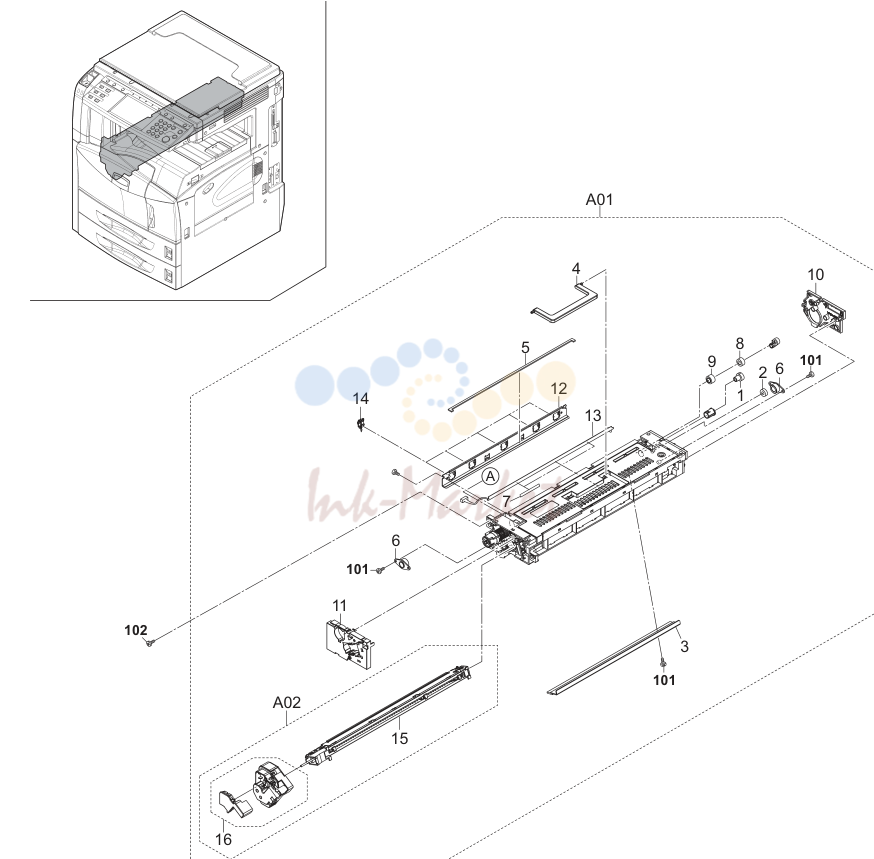

• 17. Drum Unit

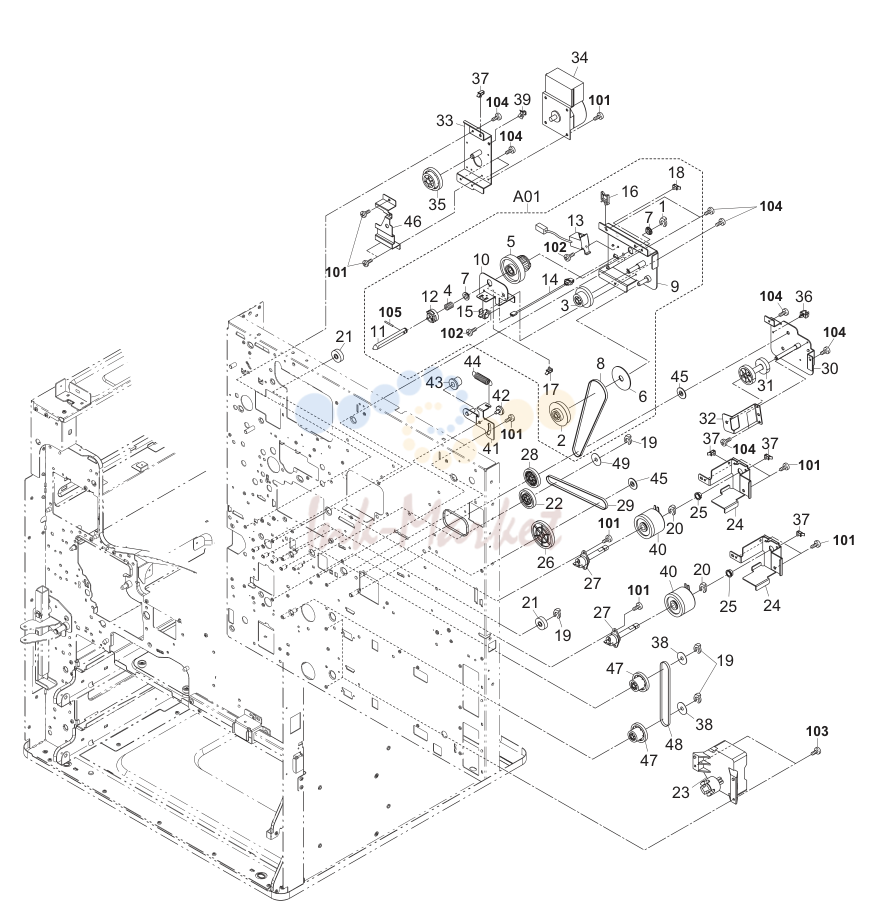

• 18. Drive Unit I

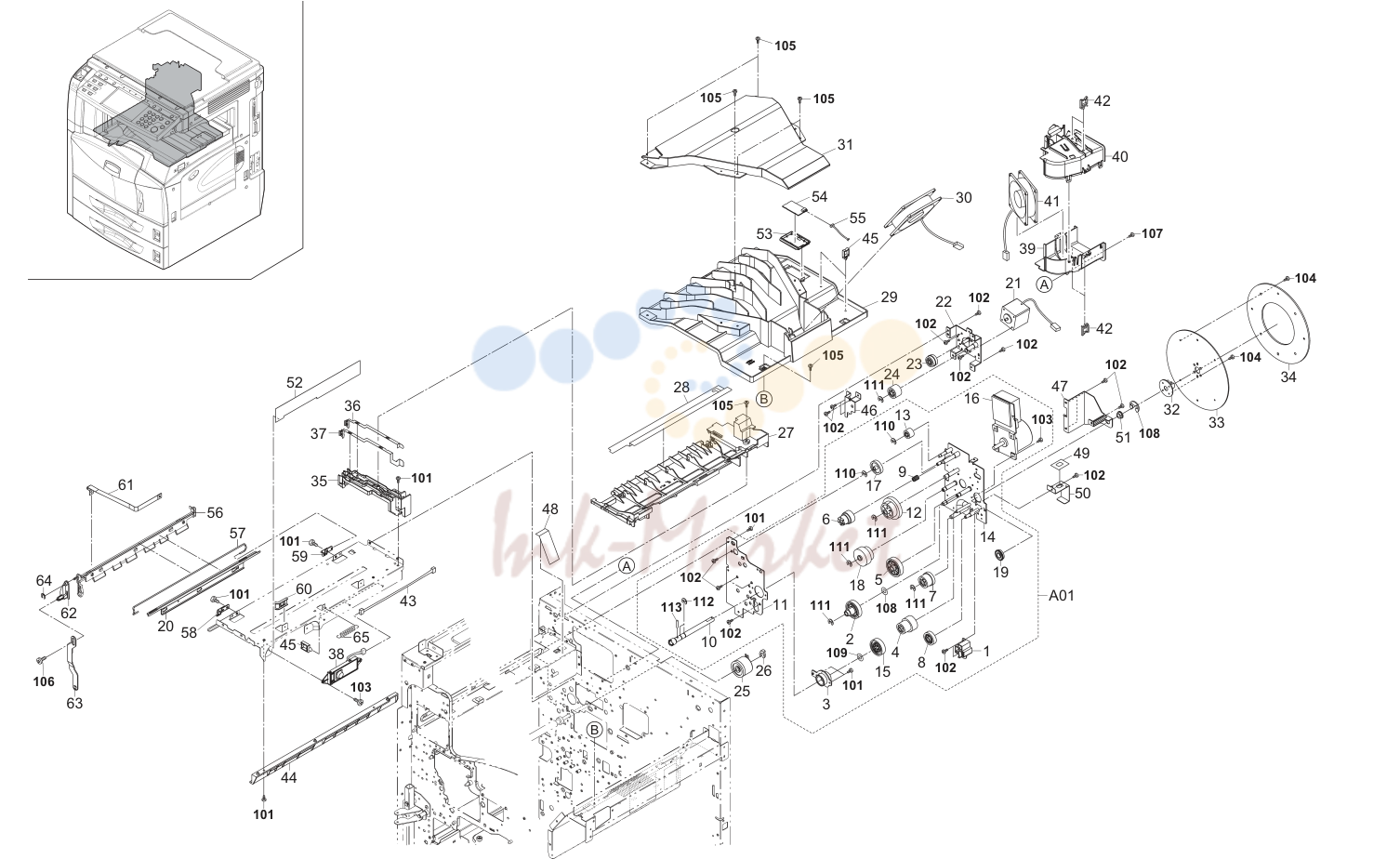

• 19. Drive Unit II

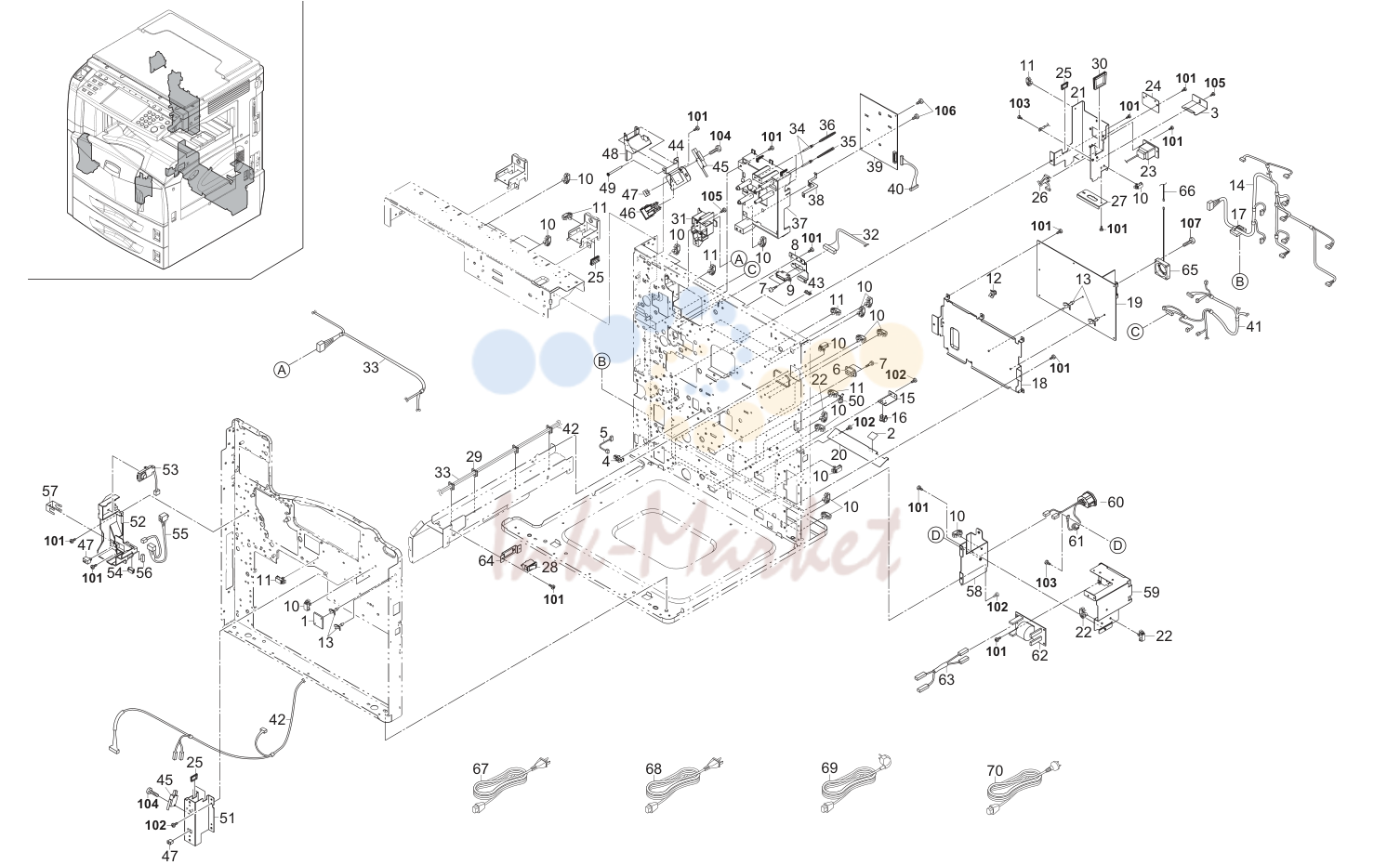

• 20. Electrical Components I

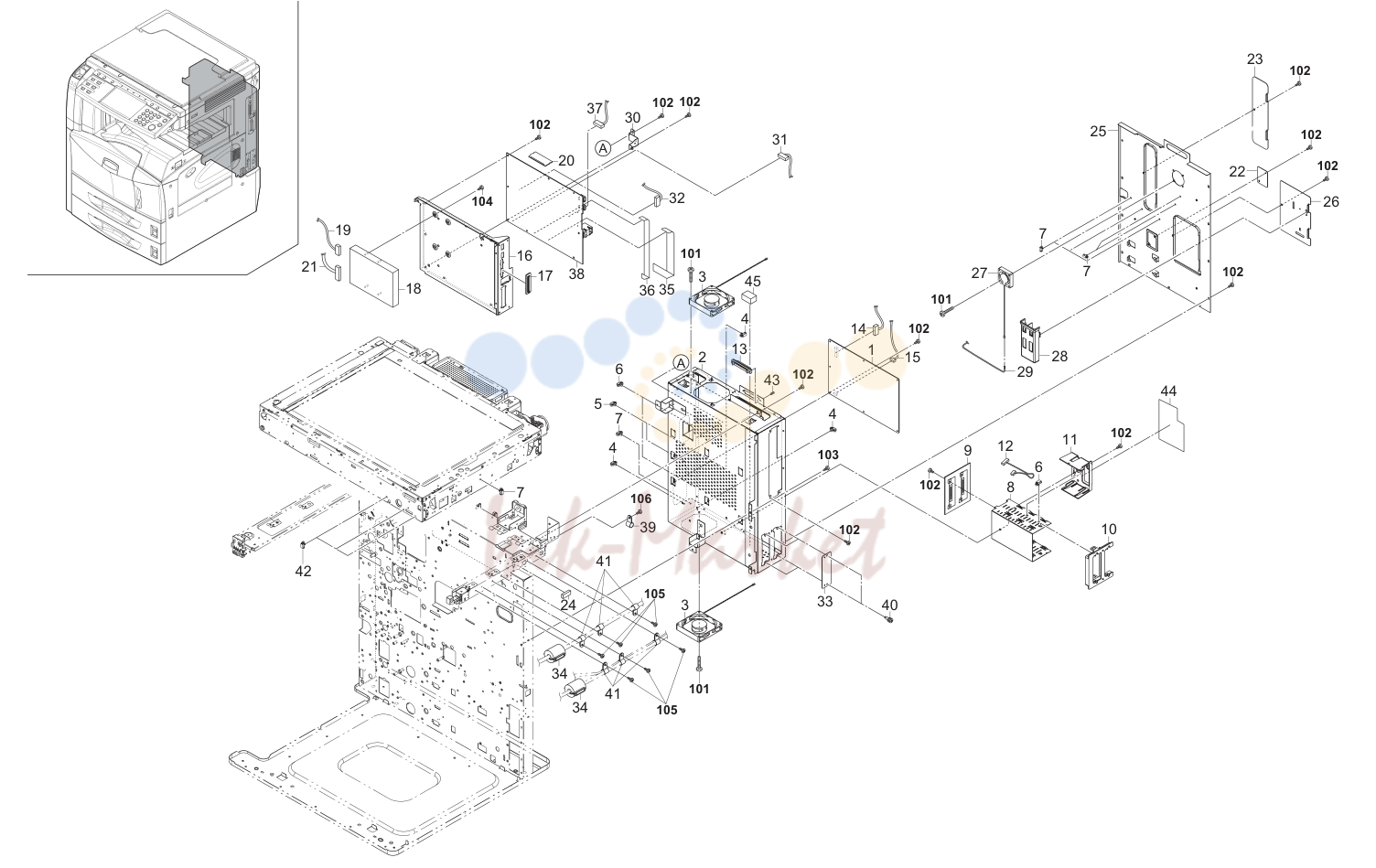

• 21. Electrical Components II

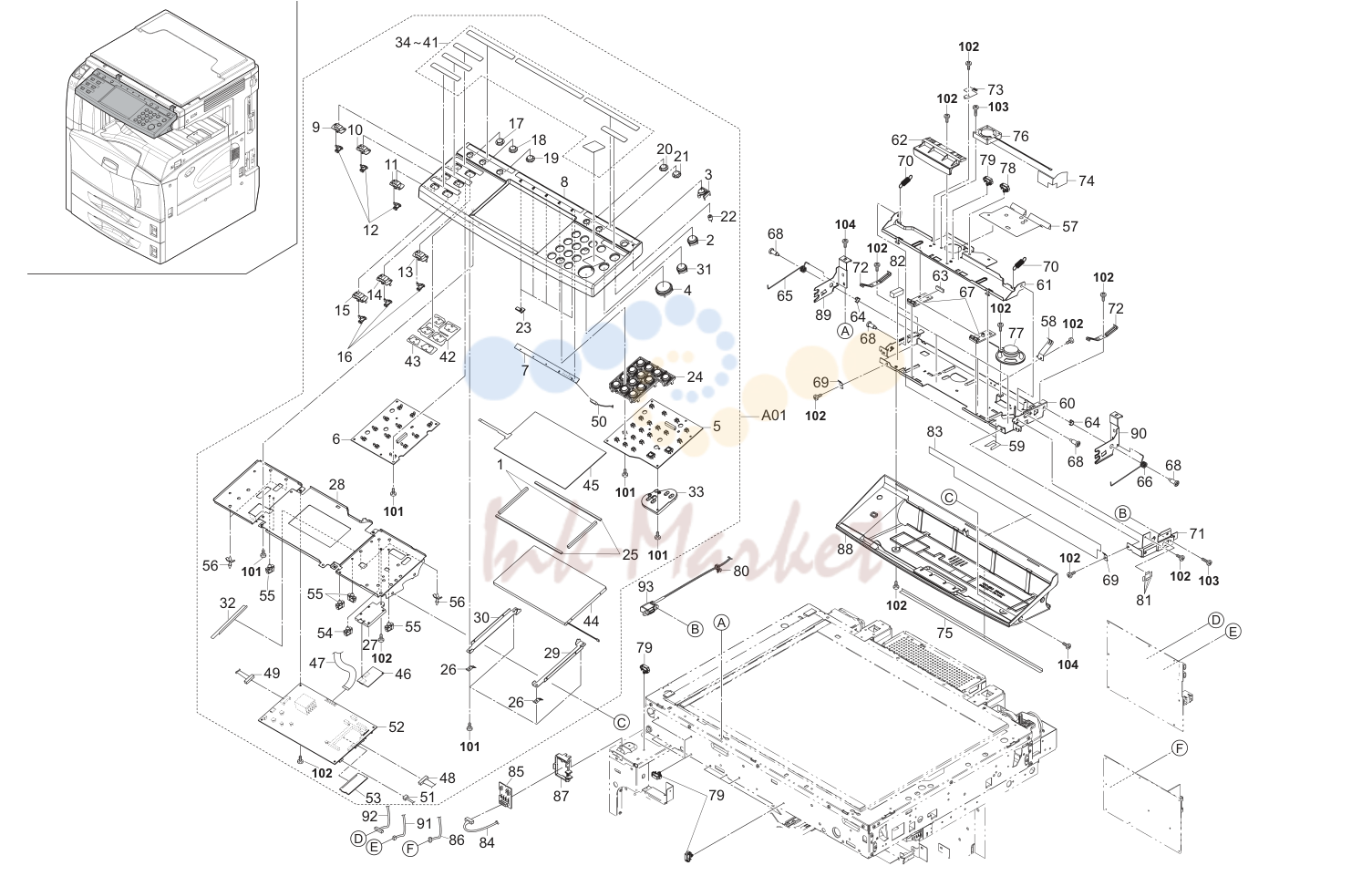

• 22. Operation Unit (120/230/240V)
• 23. Operation Unit (110V)

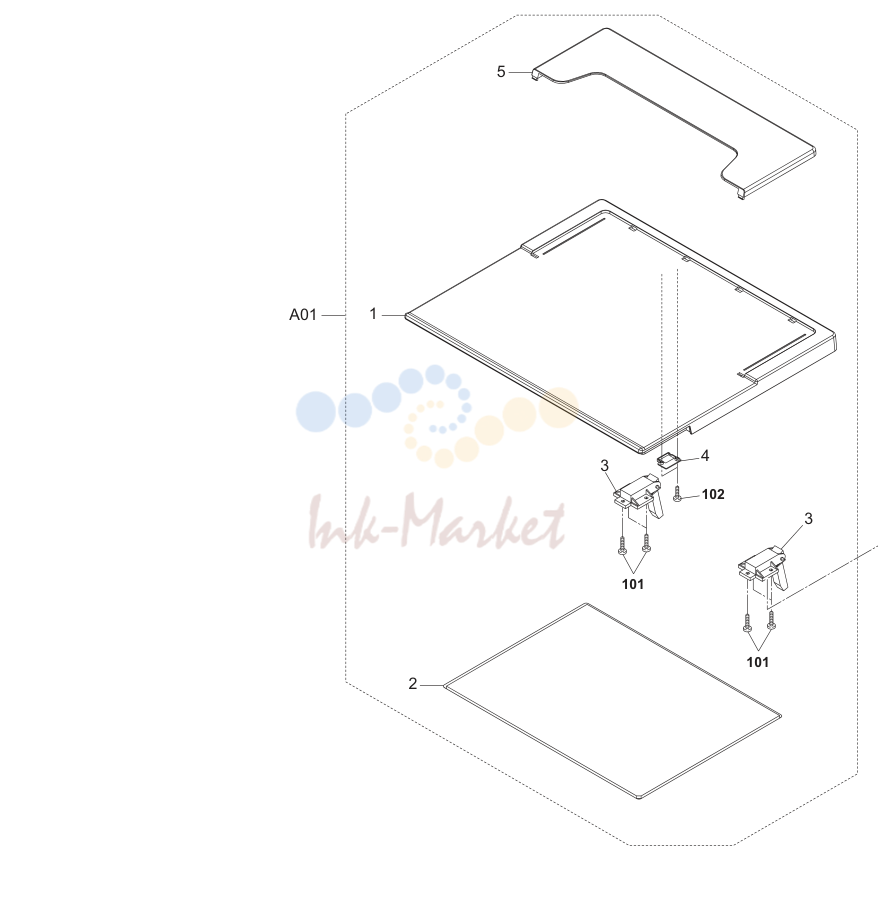

• 24. Option I (Original Holder) & Accessories

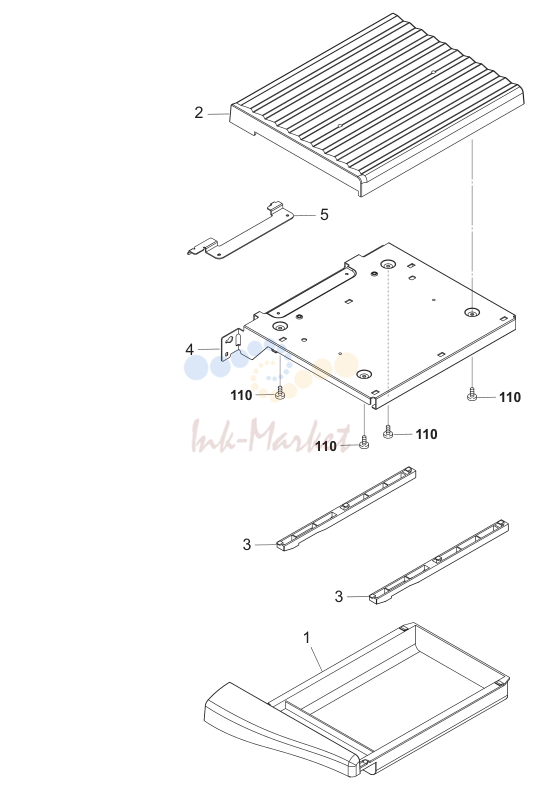

• 25. Option II (DT-700 & Key Counter)

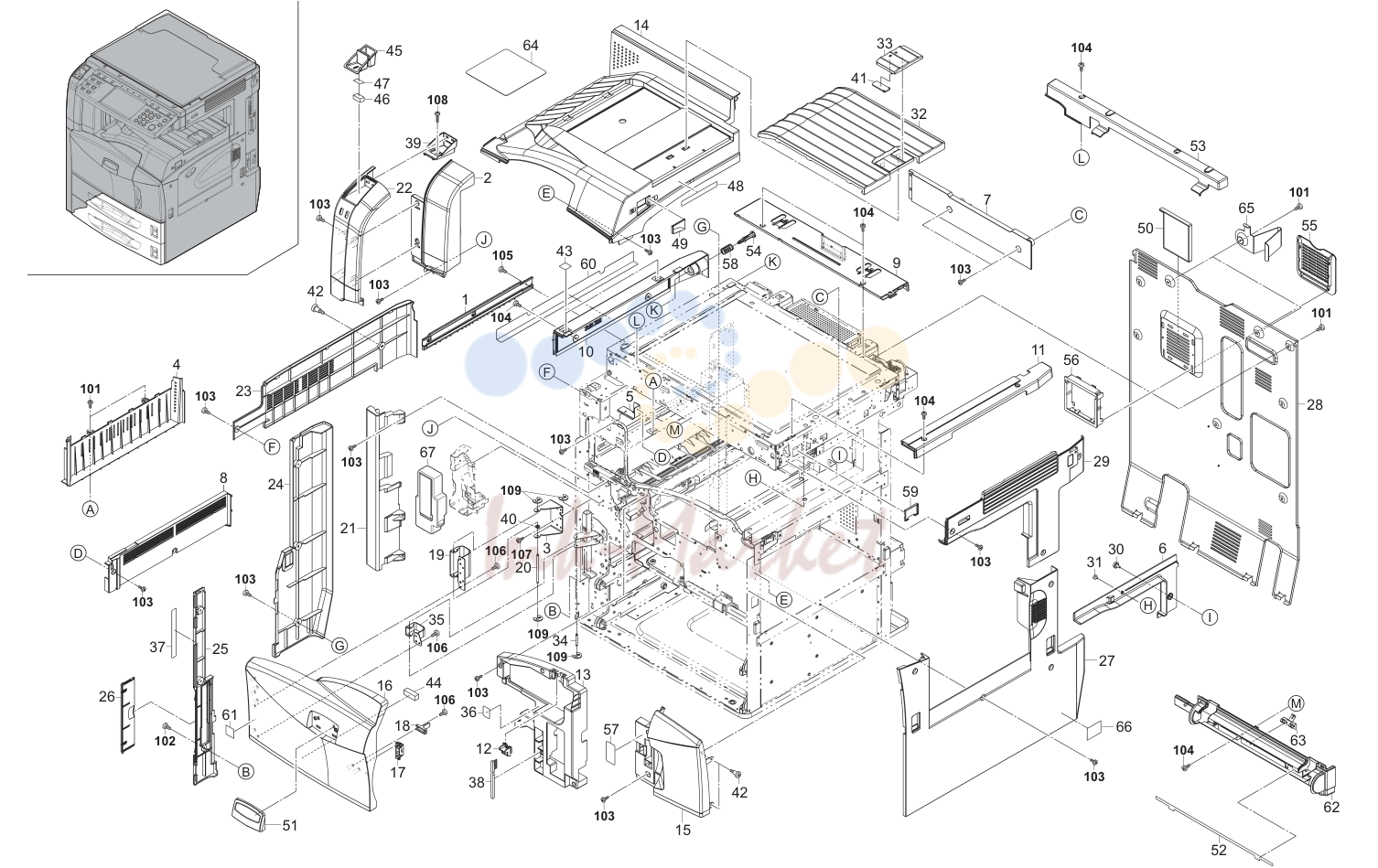

1. Covers

№	Артикул	Альт. артикул	Описание
2	302GR04110 запросить цену →	2GR04110	COVER EXIT FRONT 1 1 1 1 (cid:27) 51 302GN94030 2GN94030 PARTS,EMBLEM ASS'Y 30 SP (30ppm)
3	2BL04220 запросить цену →		MOUNT HINGE 1 1 1 1 (cid:27) 51 302GP94030 2GP94030 PARTS,EMBLEM ASS'Y 40 SP (40ppm)
5	2BJ04150 запросить цену →		MOUNT LEFT FRONT COVER 1 1 1 1 52 302GR04450 2GR04450 SHEET OPE PROTECT
12	2BL04200 запросить цену →		LEVER CONT RELEASE 1 1 1 1 59 2FG04020 COVER TOTAL COUNTER
13	302GR04320 запросить цену →	2GR04320	INNER RIGHT COVER 1 1 1 1 60 302GR04440 2GR04440 SHEET PROTECT
17	2FB04220 запросить цену →		MAGNET CATCH 1 1 1 1 (cid:27) 64 302GR34281 2GR34281 LABEL SW CAUTION SET
19	2BL04350 запросить цену →		FRONT HINGE COVER P 1 1 1 1 66 302DC05120 2DC05120 LABEL CAUTION HG
20	302BL04191 запросить цену →	2BL04191	PIN COVER HINGE 1 1 1 1 (cid:27) 67 2BL93130 PARTS,DISPOSAL TANK,TB700
28	302GR04190 запросить цену →	2GR04190	COVER REAR 1 1 1 1 103 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
30	3074315201 запросить цену →	74315201	PIN,TONER HOPPER 1 1 1 1 105 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
31	302A126131 запросить цену →	2A126131	PIN,OPTION 1 1 1 1 106 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
34	302BL04841 запросить цену →	2BL04841	PIN COVER HINGE S 1 1 1 1 109 7BD103060+++H01 BD018610 E STOP RING E-3
35	2BL04480 запросить цену →		FRONT HINGE S COVER
36	302GR34181 запросить цену →	2GR34181	LABEL SEP CLEANING
39	302GR04310 запросить цену →	2GR04310	GUIDE CLIP DISH
40	2BL04880 запросить цену →		FILM HINGE
42	302BL04411 запросить цену →	2BL04411	PIN COVER
43	302GR04430 запросить цену →	2GR04430	SHEET COVER ISU
45	302GR04160 запросить цену →	2GR04160	CLIP DISH
46	302GR04370 запросить цену →	2GR04370	MAGNET CLIP DISH
47	302GR04380 запросить цену →	2GR04380	SEAL MAGNET

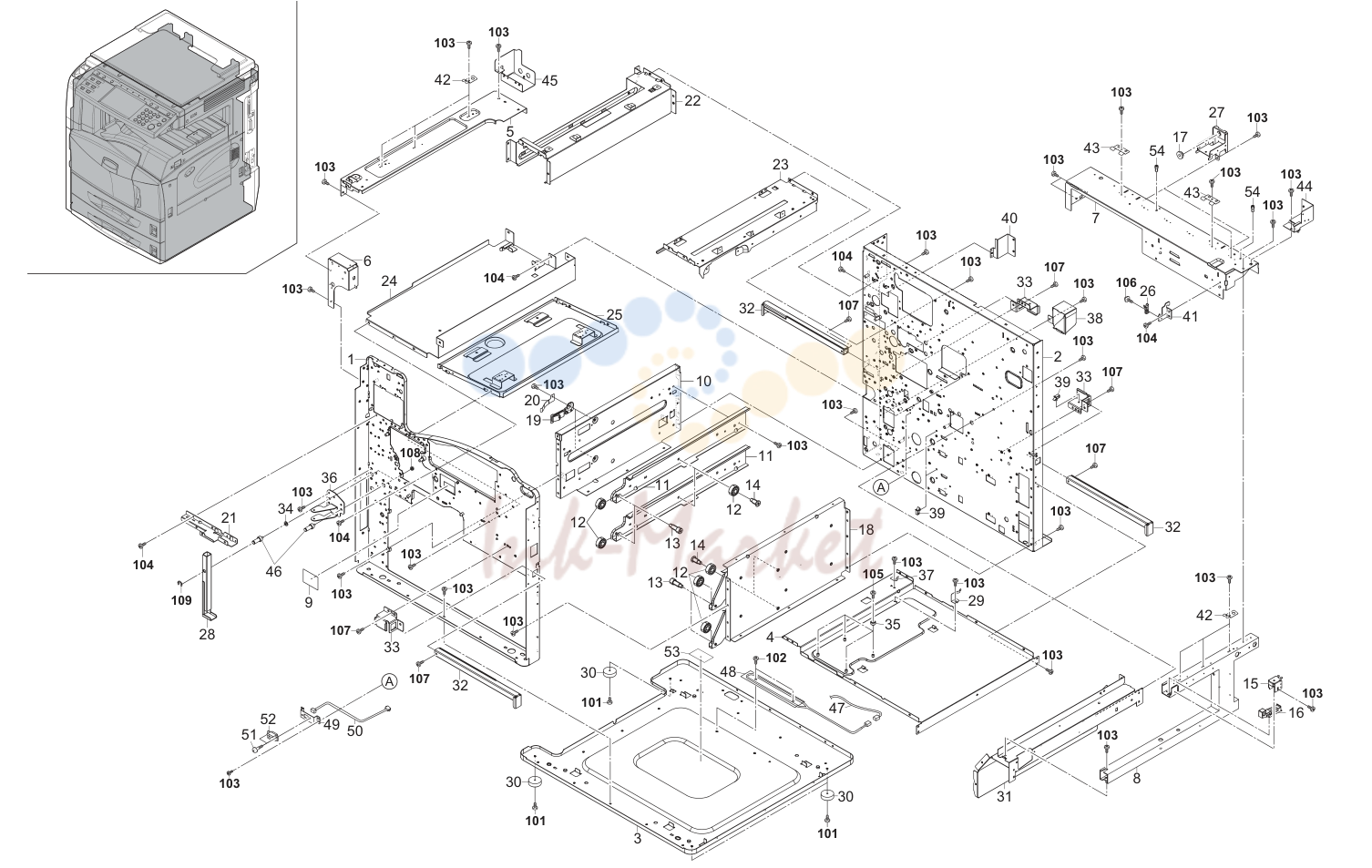

2. Frames

№	Артикул	Альт. артикул	Описание
1	302FG02042 запросить цену →	2FG02042	FRONT FRAME 1 1 1 1 50 302GR46440 2GR46440 WIRE PRIMARY FEED UNIT2
2	302FG02051 запросить цену →	2FG02051	REAR FRAME 1 1 1 1 51 3033927451 33927451 RETAINING PIN,DRAWER
3	302BL02031 запросить цену →	2BL02031	BASE 1 1 1 1 (cid:27) 52 7YCC08B2046+H02 YC026130 CONNECTOR
4	302BL02041 запросить цену →	2BL02041	BASE MIDDLE 1 1 1 1 53 20305130 LABEL L,HIGH TEMPERATURE CAUTION(E
5	302GR02521 запросить цену →	2GR02521	UPPER LEFT PLATE 1 1 1 1 54 302FB16320 2FB16320 PIN ROLLER RELEASE LEVER
6	302BJ02011 запросить цену →	2BJ02011	UPPER FRONT FRAME
7	302GR02510 запросить цену →	2GR02510	UPPER REAR FRAME
8	302GR02500 запросить цену →	2GR02500	UPPER RIGHT PIPE
9	2BL05150 запросить цену →		LABEL RADIATION
10	302FG02071 запросить цену →	2FG02071	LOWER LEFT REINFORCEMENT
11	302FG07033 запросить цену →	2FG07033	LEFT RAIL CASSETTE 2 2 2 2 101 B4A03100 +TP-A SCREW M3X10(TRIVALENT CHROM
12	302FG07020 запросить цену →	2FG07020	PULLEY,CASSETTE RAIL 8 8 8 8 102 B1B04060 +BIND SCREW M4X06(TRIVALENT CHROM
13	302GR02240 запросить цену →	2GR02240	PIN FRONT CASSETTE RAIL 4 4 4 4 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
14	2FB06710 запросить цену →		PIN CASSETTE RAIL 4 4 4 4 104 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
15	302GR02311 запросить цену →	2GR02311	MOUNT RUBBER ISU 1 1 1 1 105 B4A03040 +TP-A SCREW M3X04(TRIVALENT CHROM
16	302GR02321 запросить цену →	2GR02321	ADJUSTOR ISU 1 1 1 1 106 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
17	2AV12280 запросить цену →		BASE RUBBER,SCANNER SECTION 2 2 2 2 107 5MBTPB4006TW++R B1A54060 BIND T.T SCREW(+) / M4 X 6 CRFREE S-T
18	302GR02250 запросить цену →	2GR02250	LOWER RIGHT REINFORCEMENT 1 1 1 1 108 C1B14070 NUT SNM4(TRIVALENT CHROMATING)
19	302GR02221 запросить цену →	2GR02221	LEVER LOCK CASSETTE 2 2 2 2 109 D1A00700 STOP RING E-7(TRIVALENT CHROMATING)
20	302GR02230 запросить цену →	2GR02230	SPRING LEVER
21	302GR02130 запросить цену →	2GR02130	MOUNT TRAY EJECT
22	302GR02550 запросить цену →	2GR02550	UPPER PLATE FIXING
23	302GR02111 запросить цену →	2GR02111	UPPER PLATE DRUM
24	2BL02130 запросить цену →		LOWER PLATE CONT
25	2BL02050 запросить цену →		LOWER BASE LSU
26	2BJ02121 запросить цену →		HOLDER,FULCRUM
27	302GR02300 запросить цену →	2GR02300	SUPPORT MOUNT DP
28	302GR02350 запросить цену →	2GR02350	HANDLE MACHINE
29	2BL06840 запросить цену →		SPRING BYPASS RET
30	2AR02180 запросить цену →		BASE RUBBER
31	302BL02122 запросить цену →	2BL02122	UPPER RIGHT PLATE
32	302GR02340 запросить цену →	2GR02340	RIGHT HANDLE MACHINE
33	2BL02150 запросить цену →		MOUNT RIGHT HANDLE
34	2BL04880 запросить цену →		FILM HINGE
35	2BL06590 запросить цену →		PULLEY RAIL
36	2BL04470 запросить цену →		MOUNT HINGE S
37	2BL06410 запросить цену →		GROUND PLATE MIDDLE
38	2AR07720 запросить цену →		COVER,CASSETTE RAIL
39			7YZM610007++H01 YZ023340 ACCESS.SADDLE
40	302GR04290 запросить цену →	2GR04290	MOUNT REAR COVER
41	2BJ02110 запросить цену →		FULCRUM PLATE,MIDDLE TRAY
42	302GR02531 запросить цену →	2GR02531	GROUND PLATE ISU A
43	302GR02540 запросить цену →	2GR02540	GROUND PLATE ISU B
44	302GR04300 запросить цену →	2GR04300	MOUNT COVER R
45	302GR04390 запросить цену →	2GR04390	MOUNT COVER L
46	302BL02171 запросить цену →	2BL02171	PIN HANDLE
47	302GR46740 запросить цену →	2GR46740	WIRE DEHUMIDIFIER HEATER JUNCTION
49	2AR07710 запросить цену →		MOUNT,PAPER FEED DRAWER

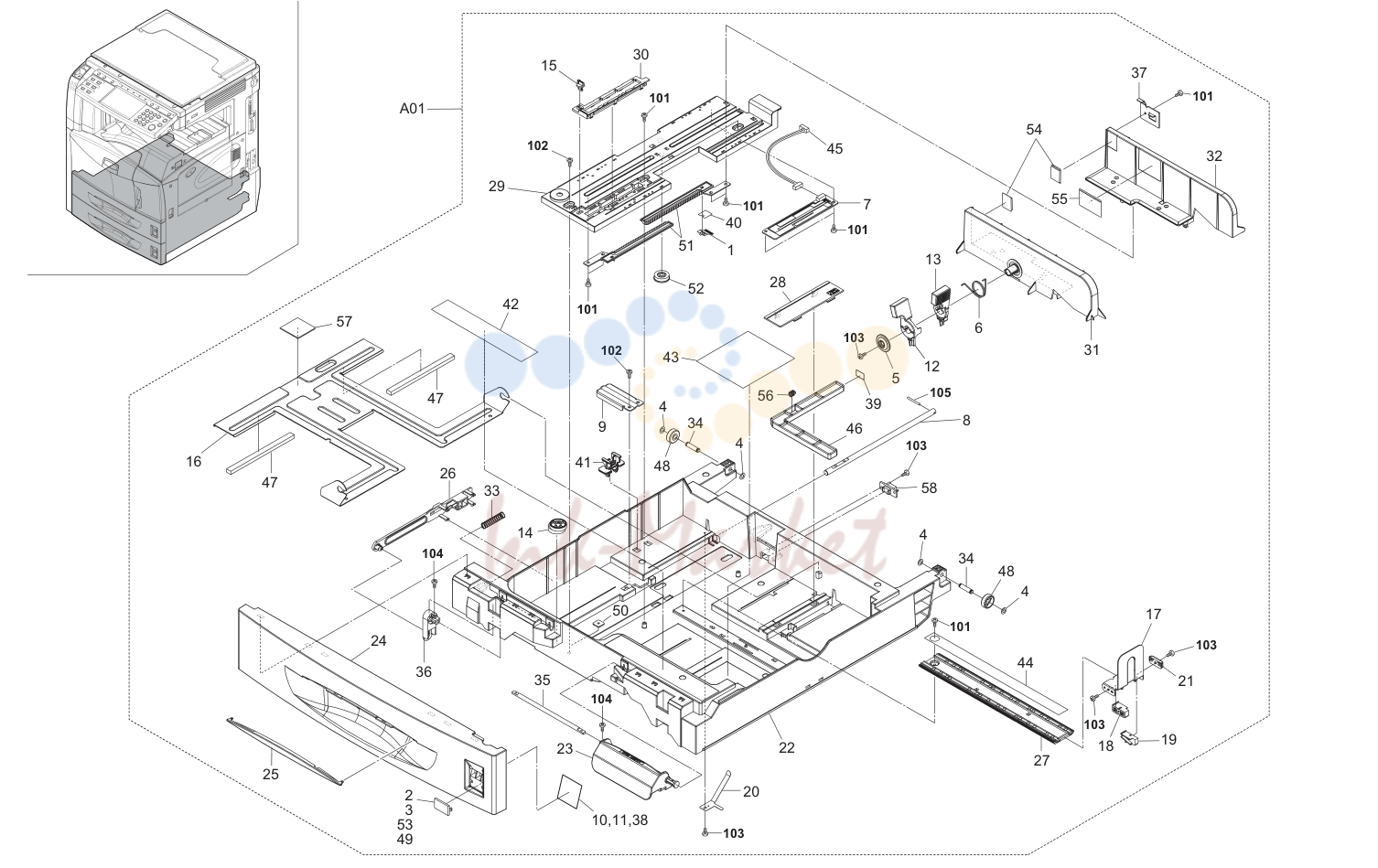

3. Cassette

№	Артикул	Альт. артикул	Описание
4			•2C904550 CUT WASHER 5 8 8 8 8 (cid:27) 54 •60907170 CUSHION,CASSETTE R
5			•2FB07050 PIN CURSOR 2 2 2 2 (cid:27) 55 •61705110 LABEL,PAPER UPPER LIMIT
6			•2FB07060 SPRING CURSOR 2 2 2 2 56 •66106080 SPRING,PAD
8			•302AR07041 2AR07041 SHAFT,WORK PLATE 2 2 2 2 (cid:27) 58 •7YCC08B2046+H01 YC026110 CONNECTOR
9			•302BC06091 2BC06091 WORK PLATE,LIFT CASSETTE
12			•302FB07032 2FB07032 LEVER CURSOR A
13			•302FB07042 2FB07042 LEVER CURSOR B
14			•302FB07340 2FB07340 ADJUSTING PLATE CASSETTE 2 2 2 2 101 BAA63080 +TP TAP-TITE P SCREW M3X08
15			•302FB07420 2FB07420 PIN CASSETTE 2 2 2 2 102 B4B04080 +TP-A SCREW M4X08(TRIVALENT CHROM
16			•302FG07091 2FG07091 BASE CASSETTE 2 2 2 2 103 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
20			•302FG07200 2FG07200 GROUND PLATE,CASSETTE
22			•302GR09011 2GR09011 CASSETTE
26			•302GR09051 2GR09051 LEVER CASSETTE
27			•302GR09060 2GR09060 RAIL CURSOR R
28			•302GR09070 2GR09070 LID PAPER SIZE
29			•302GR09080 2GR09080 RAIL CURSOR A
30			•302GR09090 2GR09090 SUPPORT PLATE
33			•302GR09120 2GR09120 SPRING LEVER CASSETTE
34			•302GR09130 2GR09130 SHAFT PULLEY
35			•302GR09140 2GR09140 SHAFT HANDLE
37			•302GR09160 2GR09160 STOPPER PAPER
41			•302GR09990 2GR09990 LIFT LOCK
45			•302GR46450 2GR46450 WIRE CASSETTE UNIT
46			•33907170 DETECTION PLATE,PAPER SIZE
47			•33907210 CUSHION,CASSETTE WORK PLATE
48			•34907150 PULLEY,CASSETTE

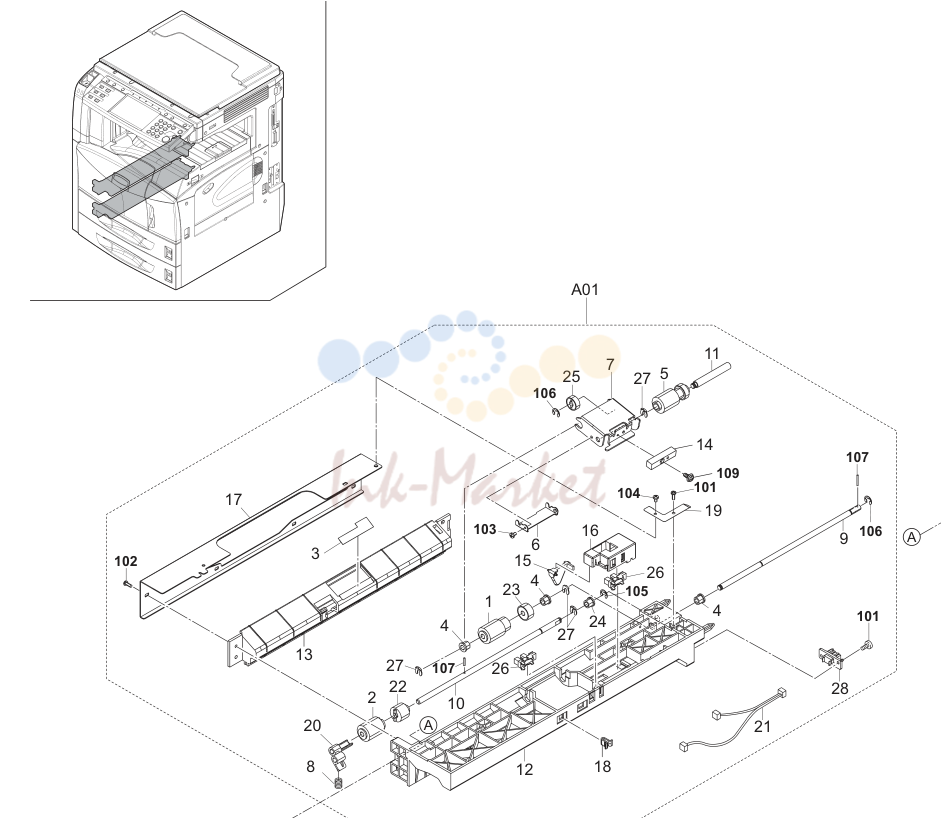

4. Paper Feed-In I

№	Артикул	Альт. артикул	Описание
3			•2AR07660 GUIDE FILM,SEPARATION PULLEY 2 2 2 2 104 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
4			•2BC06520 BUSHING 6,REGISTRATION 6 6 6 6 105 D1A00400 STOP RING E-4(TRIVALENT CHROMATING)
6			•2BL07900 PLATE LEADING FEED 2 2 2 2 107 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
7			•2BL07910 SUPPORT PLATE FEED 2 2 2 2 108 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
8			•2BL07990 SPRING SEPARATION 2 2 2 2 109 7BB003310H BB023700 COUNTER-SUNK HEAD SCREW FHM3X10
9			•302AR07251 2AR07251 SHAFT,PAPER FEED
10			•302AR07261 2AR07261 SHAFT,SEPARATION
11			•302AR07271 2AR07271 SHAFT,LEADING FEED
12			•302FG07251 2FG07251 UPPER HOUSING,PAPER FEED
13			•302FG07260 2FG07260 LOWER HOUSING,PAPER FEED
14			•302FG07271 2FG07271 WEIGHT,LEADING FEED PULLEY
15			•302FG07290 2FG07290 ACTUATOR,PAPER EMPTY
16			•302FG07300 2FG07300 HOLDER,ACTUATOR
17			•302FG07310 2FG07310 REINFORCEMENT PRIMARY PAPER FEED
18			•302FG07320 2FG07320 STOPPER,SUPPORT PLATE
19			•302FG07330 2FG07330 GROUND PLATE,PRIMARY PAPER FEED
21			•302GR46430 2GR46430 WIRE PRIMARY FEED UNIT1
24			•34806040 LOWER BUSHING,PAPER FEED
27			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
28			•7YCC08B2046+H01 YC026110 CONNECTOR

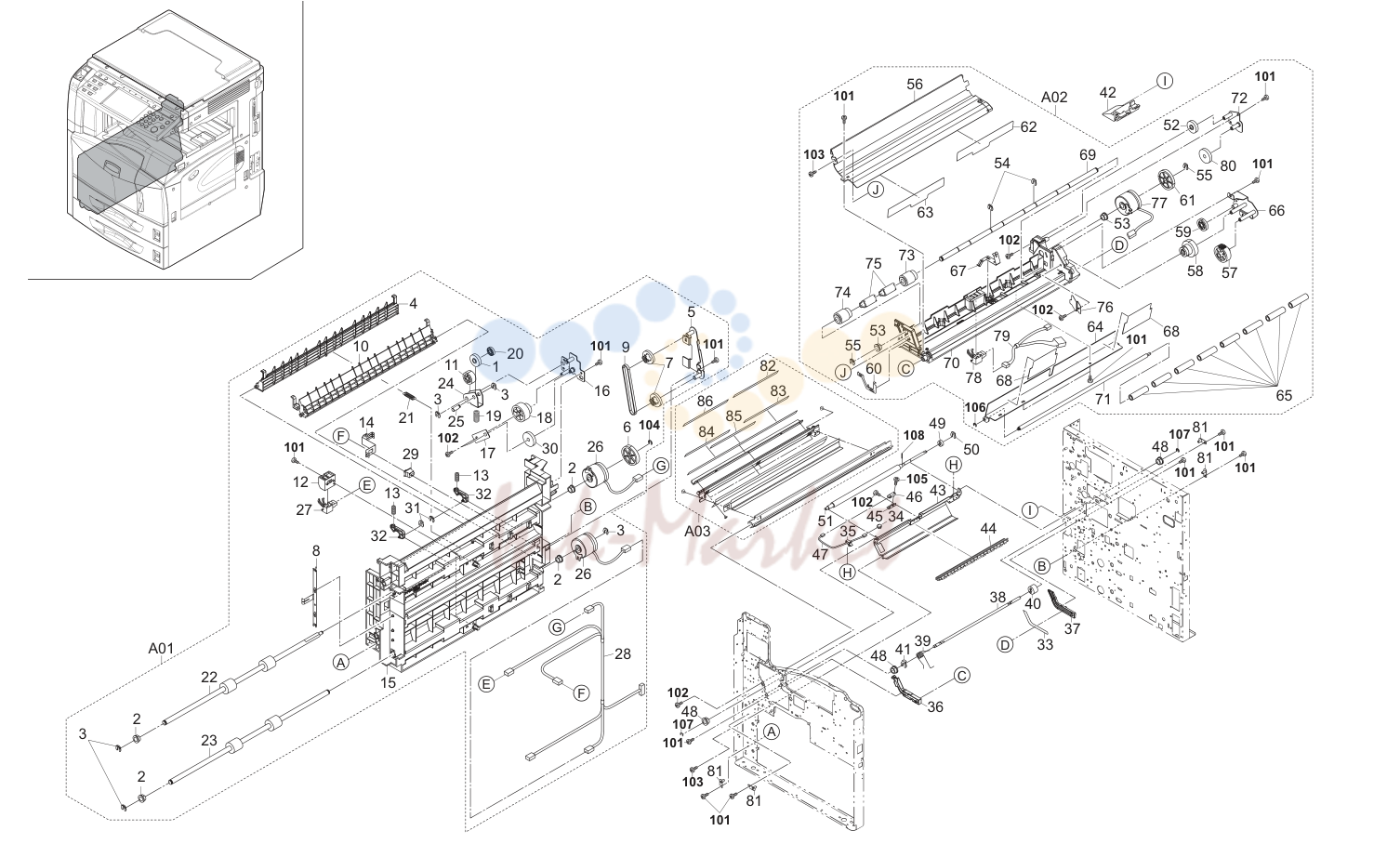

5. Paper Feed-In II

№	Артикул	Альт. артикул	Описание
2			•2BC06510 BUSHING 8 4 4 4 4 (cid:27) A02 302GR93150 2GR93150 PARTS MIDDLE FEED UNIT
3			•2BC06980 STOPPER 5 5 5 5 5 (cid:27) 52 •2AL06110 GEAR
4			•2BL06110 GUIDE VERTICAL FEED 1 1 1 1 53 •2BC06510 BUSHING
5			•2BL06130 MOUNT C FEED DRIVE 1 1 1 1 54 •2BC06910 STOPPER
8			•2BL06220 EARTH VERTICAL FEED 1 1 1 1 (cid:27) 57 •2BL06150 GEAR Z28 FEED
10			•2BL06330 GUIDE B FEED 1 1 1 1 (cid:27) 59 •2BL06190 GEAR Z25 FEED
12			•2BL06450 HOLDER FEED SWITCH 2 2 2 2 (cid:27) 61 •2BL06360 GEAR Z42 BYPASS
13			•2BL06460 SPRING LEFT COVER 2 2 2 2 (cid:27) 62 •2BL06480 FILM REGIST F
14			•2BL06940 EARTH PUSH SWITCH 1 1 1 1 (cid:27) 63 •2BL06970 FILM REGIST FF
15			•2FG06010 FRAME VERTICAL FEED A 1 1 1 1 64 •2FG06090 GUIDE MIDDLE FEED
16			•2FG06020 MOUNT FEED DRIVE A 1 1 1 1 (cid:27) 65 •2FG06110 PULLEY MIDDLE FEED
17			•2FG06030 MOUNT FEED DRIVE B 1 1 1 1 66 •2FG06160 MOUNT BYPASS FEED
19			•2FG06070 SPRING FEED JOINT 1 1 1 1 68 •2FG06200 FILM MIDDLE FEED
20			•2FG06120 COLLAR FEED JOINT 1 1 1 1 69 •302BL06921 2BL06921 SHAFT FEED A
21			•2FG06130 SPRING GUIDE FEED 1 1 1 1 70 •302FG06083 2FG06083 HOUSING FEED
24			•302FG06051 2FG06051 JOINT FEED DRIVE 1 1 1 1 (cid:27) 73 •302GR06010 2GR06010 PULLEY MIDDLE FEED A
25			•302FG06061 2FG06061 SHAFT FEED JOINT 1 1 1 1 (cid:27) 74 •302GR06020 2GR06020 PULLEY MIDDLE FEED B
28			•302GR46260 2GR46260 WIRE CONVEYING 1 1 1 1 (cid:27) 77 •302GR44140 2GR44140 CLUTCH REGISTRATION
31			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 2 2 2 2 (cid:27) 80 •36222250 GEAR 30,IDLE
34			7YCC03B1106+H01 YC047300 CONNECTOR 1 1 1 1 82 •2FG05070 LABEL DRUM CAUTION J
35			7YZM610007++H01 YZ023340 ACCESS.SADDLE 1 1 1 1 83 •2FG05080 LABEL DRUM CAUTION E1
36	2BL06051 запросить цену →		FRONT RAIL FEED 1 1 1 1 84 •2FG05090 LABEL DRUM CAUTION E2
37	2BL06061 запросить цену →		REAR RAIL FEED 1 1 1 1 85 •2FG05100 LABEL DRUM CAUTION A
38	302BL04521 запросить цену →	2BL04521	SHAFT LEFT COVER M 1 1 1 1 86 •2FG05110 LABEL DRUM CAUTION CN
39	302BL16232 запросить цену →	2BL16232	SPRING CONV OPEN
40	2BL06950 запросить цену →		DUMPER LEFT COVER
41	33973300 запросить цену →		STOPPER 7,CARTRIDGE
42	2BL06430 запросить цену →		COVER CONNECTOR 1 1 1 1 101 5MBTPB3008TW++R B1A53080 BIND T.T SCREW(+) / M3 X 8 CRFREE S-T
43	2BL06260 запросить цену →		FRONT GUIDE REGIST 1 1 1 1 102 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
45	2BL06440 запросить цену →		MOUNT REGIST SWITCH 1 1 1 1 104 D1A00400 STOP RING E-4(TRIVALENT CHROMATING)
47	302GR46240 запросить цену →	2GR46240	WIRE RESISTRATION 1 1 1 1 106 7BD103060+++H01 BD018610 E STOP RING E-3
48	2BC06510 ✓ в наличии		BUSHING 8 3 3 3 3 107 D1A00700 STOP RING E-7(TRIVALENT CHROMATING)

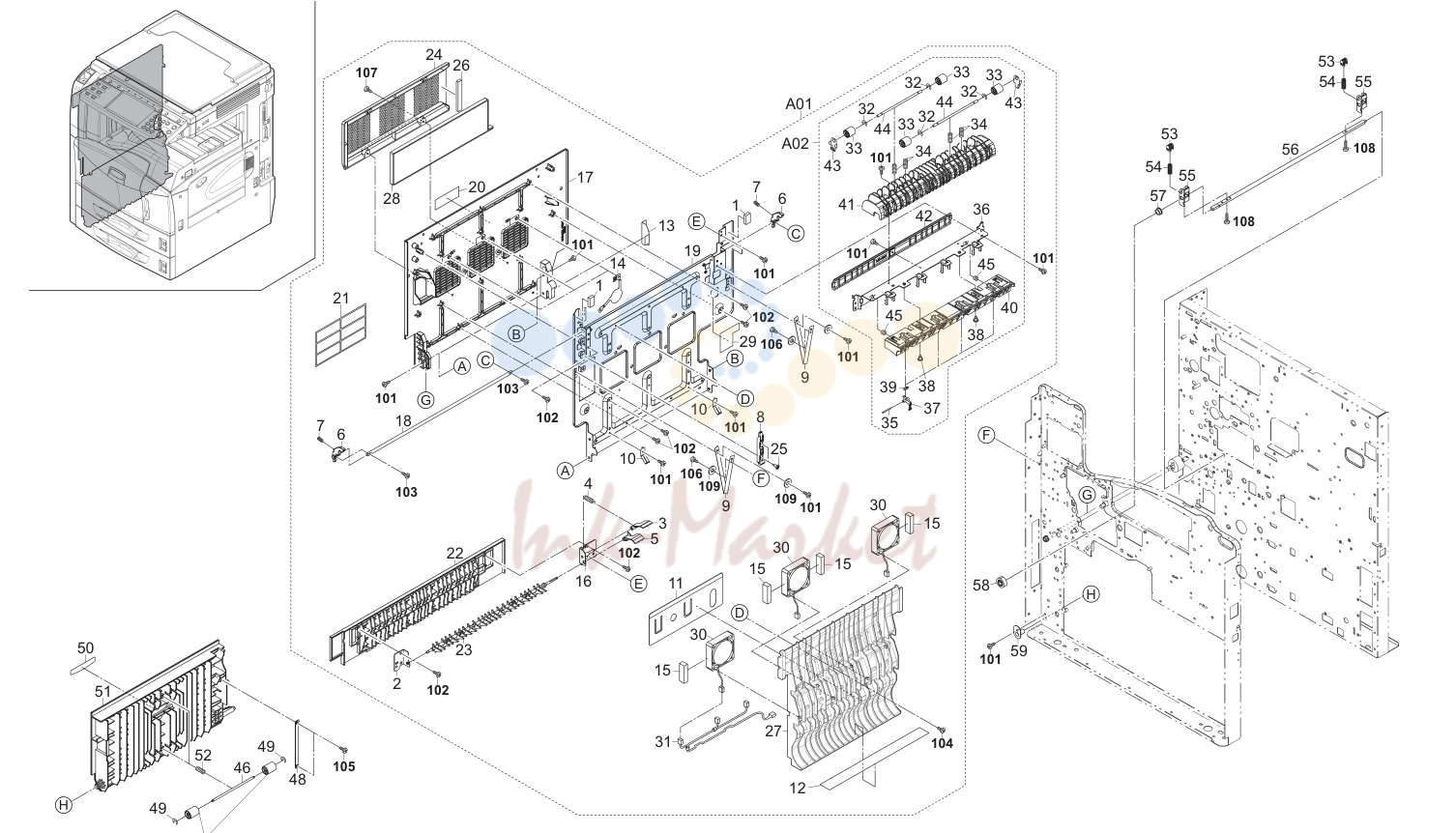

6. Paper Feed-In III

№	Артикул	Альт. артикул	Описание
1			•2AC26310 SHIELD 10X8X20,GASKET 2 2 2 2 (cid:27) 50 302GR34040 2GR34040 LABEL LEFT COVER A
2			•2BJ04520 FRONT PLATE EXIT L 1 1 1 1 (cid:27) 51 302BL06101 2BL06101 LEFT COVER FEED
4			•2BJ21030 SPRING CHANGE UP 1 1 1 1 53 302BL14241 2BL14241 CAM DLP
7			•2BL04560 SPRING L COVER LOCK 2 2 2 2 56 302BL14231 2BL14231 SHAFT CAM
8			•2BL04600 LEVER COVER RELEASE 1 1 1 1 57 5MVM122DB003 2BM17920 BUSH POM /F0093 A4
9			•2BL04680 STRAP COVER 2 2 2 2 (cid:27) 58 2BL14250 GEAR
10			•2BL04700 GROUND PLATE LEFT B 2 2 2 2 59 302AR07541 2AR07541 RETAINING PIN,VERTICAL CONVEYING
11			•2BL21460 FILM WIRE PROTECT
12			•2BL21490 GUIDE FILM DU
13			•2BL21500 FILM WIRE PROTECT B
14			•2BL23110 GROUND PLATE LEFT FAN
16			•302BJ04531 2BJ04531 REAR PLATE EXIT L 1 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
18			•302BL04541 2BL04541 SHAFT L COVER LOCK M 1 1 1 1 103 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
19			•302BL04621 2BL04621 PLATE LEFT COVER M 1 1 1 1 104 5MBTPB3008TW++R B1A53080 BIND T.T SCREW(+) / M3 X 8 CRFREE S-T
20			•302FB05380 2FB05380 LABEL VFEED CAUTION 1 1 1 1 105 BAA63080 +TP TAP-TITE P SCREW M3X08
21			•302FB05440 2FB05440 LABEL VFEED CAUTION 6NATIONS 1 1 1 1 106 B1B03080 +BIND SCREW M3X08
23			•302FG21011 2FG21011 GUIDE CHANGE UP 1 1 1 1 108 5MBTPB3014TW++R B1A53140 BIND T.T SCREW(+) / M3 X 14 CRFREE S-T
24			•302FG23021 2FG23021 MOUNT OZONE FILTER A 1 1 1 1 109 7BC00030A080H01 BC046150 WASHER M3X10X0.8T
25			•302GR02810 2GR02810 PIN LEFT COVER
26			•302GR04460 2GR04460 SEAL PROTECT OZONE
27			•302GR28050 2GR28050 GUIDE LEFT COVER M
29			•302GR34150 2GR34150 LABEL HIGH TEMP
31			•302GR46310 2GR46310 WIRE CONVEYING FAN
32			••2BL16290 CUT WASHER
34			••2BL21340 SPRING CHANGE PULLEY
35			••302AR20512 2AR20512 SHAFT,PRESSURE ROLLER SEPARATION
36			••302BL20092 2BL20092 MOUNT REAR GUIDE
38			••302GR02840 2GR02840 PIN REAR GUIDE FIXING
40			••302GR25370 2GR25370 REAR GUIDE FUSER
41			••302GR28032 2GR28032 GUIDE EXIT L
42			••302GR28040 2GR28040 GUIDE FEED SHIFT L
43			••302GR28100 2GR28100 PLATE SHAFT PULLEY
45			••65009050 SPRING,DEVELOPING ROCK
46	302BL06212 ✓ в наличии	2BL06212	SHAFT FEED PULLEY
48	2BL06960 запросить цену →		STRAP RELEASE

7. Paper Conveying

№	Артикул	Альт. артикул	Описание
2			•2BC06510 BUSHING 8 3 3 3 3 52 •302GR46421 2GR46421 WIRE DUPLEX
3			•2BC06910 STOPPER 6 2 2 2 2 53 •302GR46730 2GR46730 WIRE CONVEYING FAN
4			•2BC06980 STOPPER 5 6 6 6 6 (cid:27) A02 •302GR93281 2GR93281 TR-710
8			•2BL07060 SPRING DU PULLEY 2 2 2 2 (cid:27) 57 ••2BL17090 GEAR TRANS Z25H
9			•2BL07080 SPRING DU JOINT 1 1 1 1 58 ••2BL17170 BUSHING
11			•2BL07110 PLATE EARTH DU 1 1 1 1 60 ••2FG17160 SPRING TRANS R
12			•2BL07120 PLATE NUT DU 2 2 2 2 (cid:27) 61 ••302BL17061 2BL17061 BUSH TRANS ROLLER
14			•2BL07140 FILM WIRE DU 1 1 1 1 63 ••302GR22020 2GR22020 BRUSH SEPARATION
15			•2BL07150 GUIDE RIB DU 4 4 4 4 64 ••302GR22030 2GR22030 SPACER SEPARATION
18			•2BL16100 STRAP CONVEYING A 1 1 1 1 67 ••75718040 BUSHING,CLEANING BLADE SHAFT
19			•2BL16110 STRAP CONVEYING B 1 1 1 1 (cid:27) A03 •302GR93340 2GR93340 PARTS,ROLLER REGIST SET
21			•2BL16150 PLATE TRANS B 1 1 1 1 69 ••2BL16030 STOPPER BUSH
22			•2BL16160 PLATE TRANS UNIT GND 1 1 1 1 (cid:27) 70 ••2BL16060 GEAR REGIST Z18
23			•2BL16170 PLATE SEPARATION B 1 1 1 1 71 ••2BL16260 BUSHING REGIST
25			•2BL16200 SPRING CONVEYING 1 1 1 1 73 ••2FG16030 PULLEY REGIST
26			•2BL16250 GUIDE FEED F 2 2 2 2 74 ••5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
27			•2BL16290 CUT WASHER 3 12 12 12 12 (cid:27) 75 •66506630 GEAR 20,IDLE
31			•2FG16010 PLATE MID FEED UNIT 1 1 1 1 79 •M2307010 BINDING BAND,T18R
32			•2FG16250 SPACER REGIST 1 1 1 1 80 2FG16160 GUIDE ROLLER F
33			•2FG16290 GUIDE FEED 2 2 2 2 81 2FG16170 GUIDE ROLLER R
36			•2FG16320 SPRING FEED
37			•2FG16330 HOLDER SHAFT
38			•302BL07052 2BL07052 SHAFT DU PULLEY 2 2 2 2 101 5MBTPB3014TW++R B1A53140 BIND T.T SCREW(+) / M3 X 14 CRFREE S-T
39			•302BL07071 2BL07071 JOINT DU 1 1 1 1 102 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
40			•302BL16211 2BL16211 SHAFT CONVEYING 1 1 1 1 103 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
41			•302BL16241 2BL16241 SPRING CONVEYING B 1 1 1 1 104 BAB63060 +TP TAP-TITE P SCREW M3X06
42			•302FG16263 2FG16263 BASE CONVEYING A 1 1 1 1 105 C2604080 PLAIN WASHER M4-8 (BRASS,N:)
43			•302FG16272 2FG16272 SHEET CONVEYING 1 1 1 1 106 C2808200 POLYESTER SLIDER WASHER 8X20X0.5T
46			•302GR24020 2GR24020 PLATE PAPER GUIDE 1 1 1 1 109 5MBTPB3008TW++R B1A53080 BIND T.T SCREW(+) / M3 X 8 CRFREE S-T
47			•302GR24030 2GR24030 MOUNT CONVEYING FAN 1 1 1 1 110 C2808200 POLYESTER SLIDER WASHER 8X20X0.5T
48			•302GR24040 2GR24040 FILM COVER WIRE 1 1 1 1 111 C2895150 SHIM 8.2X1.0T
49			•302GR29010 2GR29010 FRAME DU 1 1 1 1 112 7BC00030A080H01 BC046150 WASHER M3X10X0.8T

8. Paper Exit (120/230/240V)

№	Артикул	Альт. артикул	Описание
1			•2BC06510 BUSHING 8 4 4 4 102 5MBTPB3010PW++R B1B63100 BIND T.T SCREW(+) / M3 X 10 CRFREE P-T
2			•2BL14480 SEAL WIRE 1 1 1 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
3			•2BL21070 SPRING EXIT PULLEY 4 4 4 104 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
4			•2BL21100 LEVER GUIDE CHANGE 1 1 1 105 7BB009305H BB046130 +FLAT HEAD SCREW M3X05 CRFREE
7			•2BL21170 PLATE EARTH EXIT F 1 1 1 108 C2891120 POLYESTER SLIDER WASHER 6.2X12X0.2
8			•2BL21180 PLATE EARTH EXIT R 1 1 1 109 D1A00500 STOP RING E-5(TRIVALENT CHROMATING)
9			•2BL21190 BKT SOLENOID 1 1 1 110 5MBP2020WWLD E1120200 SPRING PIN / M2 X 20 SUS-DP XX
14			•2BL21250 SPRING ACTUATOR R
15			•2BL21260 SPRING ACTUATOR L
16			•2BL21270 SPRING FEED SHIFT
17			•2BL21370 LEVER GUIDE CHANGE B
19			•2BL21400 SPRING EXIT JOINT
22			•2BL21470 PLATE EARTH CHANGE
23			•2BL21510 CUT WASHER
24			•2BL21520 PULLEY EXIT C
25			•2BL22580 COLLAR BELT
28			•302BL21061 2BL21061 SHAFT EXIT PULLEY
30			•302BL21161 2BL21161 BKT DISCHARGER
31			•302BL21202 2BL21202 JOINT EXIT
32			•302GR28012 2GR28012 FRAME EXIT UP
33			•302GR28020 2GR28020 FRAME EXIT LOW
34			•302GR28060 2GR28060 PULLEY EXIT
36			•302GR46140 2GR46140 WIRE EJECT(C)
39			•73210450 BUSH,
40			•M2104390 EDGING,EDS-0607L(KITAGAWA)
41	302GR02860 запросить цену →	2GR02860	PIN EXIT

9. Paper Exit (110V)

№	Артикул	Альт. артикул	Описание
1			•2BC06510 BUSHING 8 4 102 5MBTPB3010PW++R B1B63100 BIND T.T SCREW(+) / M3 X 10 CRFREE P-T
2			•2BL14480 SEAL WIRE 1 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
3			•2BL21070 SPRING EXIT PULLEY 4 104 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
4			•2BL21100 LEVER GUIDE CHANGE 1 105 7BB009305H BB046130 +FLAT HEAD SCREW M3X05 CRFREE
7			•2BL21170 PLATE EARTH EXIT F 1 108 C2891120 POLYESTER SLIDER WASHER 6.2X12X0.2
8			•2BL21180 PLATE EARTH EXIT R 1 109 D1A00500 STOP RING E-5(TRIVALENT CHROMATING)
9			•2BL21190 BKT SOLENOID 1 110 5MBP2020WWLD E1120200 SPRING PIN / M2 X 20 SUS-DP XX
14			•2BL21250 SPRING ACTUATOR R
15			•2BL21260 SPRING ACTUATOR L
16			•2BL21270 SPRING FEED SHIFT
17			•2BL21370 LEVER GUIDE CHANGE B
19			•2BL21400 SPRING EXIT JOINT
22			•2BL21450 PULLEY EXIT B
23			•2BL21470 PLATE EARTH CHANGE
24			•2BL21510 CUT WASHER
25			•2BL22580 COLLAR BELT
28			•302BL21061 2BL21061 SHAFT EXIT PULLEY
30			•302BL21161 2BL21161 BKT DISCHARGER
31			•302BL21202 2BL21202 JOINT EXIT
32			•302GR28012 2GR28012 FRAME EXIT UP
33			•302GR28020 2GR28020 FRAME EXIT LOW
35			•302GR46140 2GR46140 WIRE EJECT(C)
38			•73210450 BUSH,
39			•M2104390 EDGING,EDS-0607L(KITAGAWA)
40	302GR02860 запросить цену →	2GR02860	PIN EXIT

10. Scanner Unit I

№	Артикул	Альт. артикул	Описание
1	302GR17410 запросить цену →	2GR17410	SEAL FRAME A 3 3 3 3 51 302GR17770 2GR17770 GUIDE WIRE E
2	302GR17420 запросить цену →	2GR17420	SEAL FRAME B 1 1 1 1 52 7YZM610001++H01 YZ010230 ACCESS SADDLE
3	302GR17450 запросить цену →	2GR17450	SEAL GUIDE WIRE D 1 1 1 1 53 2AV12280 BASE RUBBER,SCANNER SECTION
4	302GR17460 запросить цену →	2GR17460	SEAL FRAME C 1 1 1 1 54 302GR17930 2GR17930 SEAL SCANNER FRAME E
6	302GR17270 запросить цену →	2GR17270	MOUNT DP HINGE 2 2 2 2 (cid:27) 56 2BC07050 PULLEY,LIFT WIRE
7	302GR17350 запросить цену →	2GR17350	PIN WIRE PULLEY B 6 6 6 6 (cid:27) 57 302GR17180 2GR17180 PIN SCANNER RETAINING
8	302GR17820 запросить цену →	2GR17820	PULLEY SCANNER 8 8 8 8 58 302DA12070 2DA12070 SEAL SCANNER
9	2C912340 запросить цену →		DRUM PULLEY 2 2 2 2 59 302GR17880 2GR17880 HOLDER BEARING
12	302GR17190 запросить цену →	2GR17190	SHAFT SCANNER 1 1 1 1 (cid:27) 62 302GR17830 2GR17830 PLATE MIRROR B
13	28107400 запросить цену →		BEARING,688ZZNR 2 2 2 2 (cid:27) 63 302GR17840 2GR17840 SEAL PLATE MIRROR B
14	2BC06910 запросить цену →		STOPPER 6 1 1 1 1 64 M21AH010 BAND,RSG-130-V0(KITAGAWA)
16	302GR17091 запросить цену →	2GR17091	MIRROR FRAME B 1 1 1 1 66 2BG22990 CUT WASHER
18	75712080 запросить цену →		MIRROR HOLDER
19	2DC12230 запросить цену →		SLIDER SCANNER
20	302GR17131 запросить цену →	2GR17131	ADJUSTING PLATE B
21	302GR17150 запросить цену →	2GR17150	GUIDE WIRE B
22	302GR17970 запросить цену →	2GR17970	STOPPER PI
23	302C912291 запросить цену →	2C912291	SPRING SCANNER TENSION 2 2 2 2 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
24	2BC12190 запросить цену →		SPRING,MIRROR HOLDER 2 2 2 2 102 B0A23080 +ROUND HEAD SCREW WITH SW.W M3X8
26	302GR17082 запросить цену →	2GR17082	MIRROR FRAME A 1 1 1 1 104 C2895950 SHIM 6.2-1.0T
27	302GR17250 запросить цену →	2GR17250	REFLECTOR SCANNER 1 1 1 1 105 7BCW7085D020H01 C3791130 WAVE WASHER SUS WW8.5X13X0.2
28	302GR17400 запросить цену →	2GR17400	FILM LAMP
29	302GR17620 запросить цену →	2GR17620	TAPE REFLECTOR
30	2C912150 запросить цену →		RETAINER WIRE
31	302GR17160 запросить цену →	2GR17160	GUIDE WIRE C
33	302GR17140 запросить цену →	2GR17140	GUIDE WIRE A
34	302GR17440 запросить цену →	2GR17440	HOLDER GUIDE WIRE C
37	302GR17220 запросить цену →	2GR17220	MOUNT SCANNER DRIVE
38	5MVS665KB001 запросить цену →	2BM40060	CUT WASHER
40	302GR17300 запросить цену →	2GR17300	MOUNT RELEASE SWITCH
42	302GR17380 запросить цену →	2GR17380	SPRING RELEASE SWITCH
45	302GR17740 запросить цену →	2GR17740	GUIDE WIRE D
46	302GR46021 запросить цену →	2GR46021	WIRE SHD-SCANNER PWB
47	302GR46040 запросить цену →	2GR46040	WIRE SCANNER HP SW
48	302GR46091 запросить цену →	2GR46091	WIRE CCD DATA
50	302GR17340 запросить цену →	2GR17340	GUIDE FFC

11. Scanner Unit II

№	Артикул	Альт. артикул	Описание
4	29812291 запросить цену →		CUSHION,CONTACT GLASS
5			7YZM110004++H01 YZ037960 ACCESS.BUSHING
6			7YZM610007++H01 YZ023340 ACCESS.SADDLE
7	302GR17670 запросить цену →	2GR17670	PLATE HOLDER ISU
8	302GR17680 запросить цену →	2GR17680	PLATE SPRING ISU
10	302GR17811 запросить цену →	2GR17811	PIN MOUNT LENS
11	302GR46010 ✓ в наличии	2GR46010	WIRE CCD1
12	2A105180 запросить цену →		LABEL,CAUTION CONTACT GLASS
13	302GR17560 запросить цену →	2GR17560	COVER ISU
14	302GR17660 запросить цену →	2GR17660	PIN ISU
15	7YBFP007C001H01 запросить цену →	YB001950	FERRITE CORE
16	7ZGSTG151018H01 запросить цену →	ZG045090	SHIELD GASKET
17			7ZG65TSV+200H01 ZG045190 SHIELD GASKET
18	302GR17320 запросить цену →	2GR17320	MOUNT SCANNER PWB
19	302GR17430 запросить цену →	2GR17430	SEAL LAMP INVERTER
21	302GR17330 запросить цену →	2GR17330	RETAINER REGURATOR
23	302GR46060 запросить цену →	2GR46060	WIRE LAMP INVERTER
24			7ZS22110301+H01 ZS038190 THERMAL SEAT
26	M0207000 запросить цену →	49826601	BINDING BAND,KB-100-1
27	302GR46080 запросить цену →	2GR46080	WIRE SCANNER-IPU PWB
28	M21AH010 запросить цену →		BAND,RSG-130-V0(KITAGAWA)
29	302GR17890 запросить цену →	2GR17890	SEAL SCANNER PWB
30	302GR46070 запросить цену →	2GR46070	WIRE SCANNER POWER
31			7YZM210003++H01 YZ037970 ACCESS.EDGING

12. Bypass Unit

№	Артикул	Альт. артикул	Описание
3			•2BC06510 BUSHING 8 7 7 7 7 53 •3A206170 HOLDER,RETARD
4			•2BC06910 STOPPER 6 9 9 9 9 54 •3A206210 MOUNT,BYPASS PE SWITCH
5			•2BC06980 STOPPER 5 4 4 4 4 (cid:27) 55 •61706770 UPPER PULLEY,BYPASS
8			•2BL06530 COVER BYPASSUNIT 1 1 1 1 (cid:27) 58 •72321350 GEAR 30, FD EJECT IDLE
10			•2BL06650 STAY LIFTPLATE 1 1 1 1 60 •7YZM610003++H01 YZ010250 ACCESS SADDLE
11			•2BL06680 CAM BYPASS 2 2 2 2 61 •M2104350 EDGING,EDS-0607M(KITAGAWA)
12			•2BL06690 MOUNT BYPASSDRIVE 1 1 1 1 62 •M2105210 MINI CLAMP,UAMS-02WL-0(KITAGAWA)
14			•2BL06850 JOINT RETARD 1 1 1 1 64 3A205010 LABEL,CAUTION GEAR
15			•2BL06860 SPRING RETARD 1 1 1 1 65 302GR34170 2GR34170 LABEL BYPASS JAM R
16			•2BL06870 SPRING JOINTRETARD 1 1 1 1 66 2BL06890 PLATE BYPASS HOLD
17			•2BL06880 FILM BYPASS 2 2 2 2 67 303JT39020 3JT39020 COVER CF
18			•2BL06990 STOPPER GEAR 8-25
19			•2BL07860 SPRING BYPASS
22			•302BL04411 2BL04411 PIN COVER
23			•302BL06751 2BL06751 SHAFT RETARD 1 1 1 1 101 5MBTPB3006PW++R B1B63060 BIND T.T SCREW(+) / M3 X 6 CRFREE P-T
24			•302BL06761 2BL06761 SHAFT BYPASSCAM 1 1 1 1 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
25			•302BL06771 2BL06771 SHAFT BYPASS 1 1 1 1 103 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
26			•302GR08011 2GR08011 BASE BYPASS 1 1 1 1 104 B1B03080 +BIND SCREW M3X08
27			•302GR08021 2GR08021 PLATE LIFT BYPASS 1 1 1 1 105 BAA63080 +TP TAP-TITE P SCREW M3X08
28			•302GR08030 2GR08030 COVER CURSOR 1 1 1 1 106 BAB63060 +TP TAP-TITE P SCREW M3X06
29			•302GR08040 2GR08040 FRONT CURSOR BYPASS 1 1 1 1 107 C2895130 SHIM 8.2-0.5T
30			•302GR08050 2GR08050 REAR CURSOR BYPASS 1 1 1 1 108 D1A00600 STOP RING E-6(TRIVALENT CHROMATING)
31			•302GR08060 2GR08060 MOUNT SIZE PWB 1 1 1 1 109 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
34			•302GR08090 2GR08090 CUSHION MPF A
39			•302GR34250 2GR34250 LABEL JAM A4
45			•302GR46230 2GR46230 WIRE BYPASS UNIT
46			•302GR46270 2GR46270 WIRE BYPASS TRAY
47			•303A206131 3A206131 JOINT,BYPASS PICKUP

13. Bypass Feed Unit

№	Артикул	Альт. артикул	Описание
1			•2BC06510 BUSHING 8 4 4 4 4 102 B4A03040 +TP-A SCREW M3X04(TRIVALENT CHROM
2			•2BC06910 STOPPER 6 3 3 3 3 103 C2808200 POLYESTER SLIDER WASHER 8X20X0.5T
3			•2BL06520 UPPERGUIDE BYPASS 1 1 1 1 104 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
4			•2BL06570 MOUNT RAIL
5			•2BL06580 RAIL BYPASS
6			•2BL06590 PULLEY RAIL
8			•2BL06780 SPRING BYPASSFEED
9			•2BL06790 GROUNDPLATE BYPASS
10			•2BL06800 SPRING BYPASS
13			•2BL06830 DIAL BYPASSFEED
16			•302BL06741 2BL06741 SHAFT BYPASSFEED
17			•302GR06510 2GR06510 SPRING BYPASSFEED
18			•302GR08100 2GR08100 BASE BYPASS FEED
19			•302GR08110 2GR08110 FILM UPPER GUIDE
20			•302GR34050 2GR34050 LABEL JAM A1
21			•302GR34060 2GR34060 LABEL JAM A2
22			•302GR34070 2GR34070 LABEL JAM A3

14. LSU

№	Артикул	Альт. артикул	Описание
2	2BL13120 запросить цену →		FRONT MOUNT HOUSING 1 1 1 1 102 7BB000425H BB045330 +BIND SCREW M4X25 CRFREE
3	302GR02830 запросить цену →	2GR02830	PIN LSU FIXING 2 2 2 2 103 7BB000430H BB040770 +BIND SCREW M4X30 CRFREE
4	2BL13290 запросить цену →		SPRING FIX LSU 2 2 2 2 104 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
5	2BL13070 запросить цену →		FRONT ADJUSTING LSU
6	2BL13060 запросить цену →		REAR ADJUSTING LSU
7	2BL13250 запросить цену →		ADJUSTING PLT LSU
8	302GR46150 запросить цену →	2GR46150	WIRE LSU
9	2BL02230 запросить цену →		MOUNT FAN
11			7YZM610007++H01 YZ023340 ACCESS.SADDLE
12	2BL02240 запросить цену →		SPONGE FAN

15. Developer Unit

№	Артикул	Альт. артикул	Описание
2	2BL14180 запросить цену →		FRONT ARM RAIL 1 1 1 1 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
3	2BL14190 запросить цену →		REAR ARM RAIL 1 1 1 1 103 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
4	2BL14200 запросить цену →		RAIL DLP 1 1 1 1 104 C1B14070 NUT SNM4(TRIVALENT CHROMATING)
5	2BL14210 запросить цену →		LEVER DLP
6	2BL14220 запросить цену →		PIN LEVER DLP
7	2BL14350 запросить цену →		GROUND PLATE RAIL
8	2BL14480 запросить цену →		SEAL WIRE
9	302GR02852 запросить цену →	2GR02852	PIN DLP RAIL
10	3036006141 запросить цену →	36006141	PIN,JAM REMOVEMENT DIAL
11			7YCC10B1112+H01 YC046880 CONNECTOR

16. Fuser Unit

№	Артикул	Альт. артикул	Описание
6			•2FG20200 STOPPER HEAT ROLLER
11			•302GR25011 2GR25011 UPPER FRAME FUSER
12			•302GR25022 2GR25022 LOWER FRAME FUSER
13			•302GR25030 2GR25030 GUIDE CHUTE
14			•302GR25040 2GR25040 FRONT FRAME FUSER
15			•302GR25050 2GR25050 REAR FRAME FUSER
16			•302GR25060 2GR25060 FRONT PRESSING PLATE
17			•302GR25070 2GR25070 REAR PRESSING PLATE
18			•302GR25080 2GR25080 STAY RIGHT FUSER
19			•302GR25091 2GR25091 SPRING PRESSURE
20			•302GR25100 2GR25100 PLATE GUIDE CHUTE
21			•302GR25161 2GR25161 PIN LOWER FRAME
22			•302GR25180 2GR25180 PLATE THERMO CUT
24			•302GR25200 2GR25200 HOLDER THERMO CUT
25			•302GR25210 2GR25210 PIN UPPER FRAME
26			•302GR25220 2GR25220 SPRING THERMISTOR
27			•302GR25230 2GR25230 PLATE ELIMINATOR
28			•302GR25241 2GR25241 PIN GUIDE CHUTE
29			•302GR25250 2GR25250 MOUNT THERMO CUT HOLDER
30			•302GR25270 2GR25270 GROUND PLATE FUSER
31			•302GR25280 2GR25280 SPRING CLAW
34			••2C920330 BEARING PRESSURE
36			•5MMS111SL002 2BY20050 NUT FUSER A /FS-1800/3800 A4
37	302GR02120 запросить цену →	2GR02120	ADJUSTOR FUSER

17. Drum Unit

№	Артикул	Альт. артикул	Описание
1			•2BL18160 GEAR SPIRAL
2			•2BL18170 GEAR IDLE
4			•2BL18320 HANDLE DRUM
5			•2BL18560 SPONGE LOWER SEAL
6			•2BL18630 BUSHING DRUM A
10			•302BL18031 2BL18031 REAR COVER DRUM
11			•302GR12010 2GR12010 FRONT COVER DRUM

18. Drive Unit I

№	Артикул	Альт. артикул	Описание
1			•2BC06910 STOPPER
9			•302BL22442 2BL22442 PLATE DRIVE CONT.A 1 1 1 1 104 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
10			•302BL22451 2BL22451 PLATE DRIVE CONT.B 1 1 1 1 105 E5120180 PARALLEL PIN H7A 2X18 SUS
11			•302BL22461 2BL22461 SHAFT DRIVE CONT
12			•302GR31010 2GR31010 COUPLING G CONT
12			•302GR31020 2GR31020 COUPLING H CONT
14			•302GR46250 2GR46250 WIRE CONT SW
16			•7YZM610003++H01 YZ010250 ACCESS SADDLE
17			•7YZM610007++H01 YZ023340 ACCESS.SADDLE
18			•M2109410 WIRE SADDLE,YMW-16(KITAGAWA)
19	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
20	2BC06980 запросить цену →		STOPPER
24	2FG22090 запросить цену →		BRACKET CLUTCH FEED
25	2BC06510 ✓ в наличии		BUSHING
30	302BL22371 запросить цену →	2BL22371	PLATE DRIVE MPF A
32	2BL22380 запросить цену →		PLATE DRIVE MPF B
33	302FG22071 запросить цену →	2FG22071	PLATE DRIVE FEED A
36			7YZM610001++H01 YZ010230 ACCESS SADDLE
37			7YZM610007++H01 YZ023340 ACCESS.SADDLE
38	2BL22580 запросить цену →		COLLAR BELT
39			7YZM510009++H01 YZ042790 ACCESS.SPACER
41	302BL22811 запросить цену →	2BL22811	PLATE TENSION A
42	302GR02820 запросить цену →	2GR02820	PIN DRIVE TENSION
43	2BL22830 запросить цену →		PULLEY TENSION
44	2BL22820 запросить цену →		SPRING PULLEY
45	302BL22391 запросить цену →	2BL22391	PULLEY MPF DRIVE
46	2FG22080 запросить цену →		PLATE DRIVE FEED B

19. Drive Unit II

№	Артикул	Альт. артикул	Описание
1			•2BL22140 GUIDE DLP 1 1 1 1 51 213+4410 49021301 BUSH,CUTTER
2			•2BL22160 GEAR DRUM Z76H-Z30H 1 1 1 1 52 302GR02560 2GR02560 FILM SPRING DRUM COVER
3			•2BL22170 PLATE GUIDE DRUM 1 1 1 1 53 302GR33030 2GR33030 HOLDER RFID
4			•2BL22180 GEAR Z37H-Z28H 1 1 1 1 54 302F845040 2F845040 R/W MODULE 26X45
5			•2BL22190 GEAR Z50H 1 1 1 1 55 302GR46590 2GR46590 WIRE RFID
6			•2BL22210 GEAR JOINT Z32S 1 1 1 1 56 302GR02951 2GR02951 COVER DRUM Z
7			•2BL22220 GEAR Z36S-Z31H 1 1 1 1 57 302GR02970 2GR02970 SHAFT DRUM COVER Z
8			•2BL22230 GEAR Z34H 1 1 1 1 58 302GR02030 2GR02030 HOLDER SHAFT F
9			•2BL22240 SPRING JOINT FUSER 1 1 1 1 59 302GR02040 2GR02040 HOLDER SHAFT R
10			•2BL22840 SHAFT DRIVE DRUM FW 1 1 1 1 60 302GR02050 2GR02050 GUIDE STRAP
11			•2FG22010 PLATE DRIVE FRONT 1 1 1 1 61 302GR02060 2GR02060 STRAP DRUM COVER
12			•2FG22030 GEAR Z59H-Z44S 1 1 1 1 62 302GR02071 2GR02071 ARM DRUM COVER A
13			•2FG22040 GEAR Z22S 1 1 1 1 63 302GR02081 2GR02081 ARM DRUM COVER B
14			•302FG22021 2FG22021 PLATE DRIVE REAR 1 1 1 1 64 5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
15			•302GR31030 2GR31030 GEAR DRUM Z70H 1 1 1 1 65 302GR02090 2GR02090 SPRING DRUM COVER
16			•302GR44100 2GR44100 MOTOR MAIN
17			•5MVG148DN027 2BL22770 GEAR Z37S /40633V0081 A4
18			•5MVG169DN019 2BL22710 GEAR Z76H-Z35H /30633D0068 A3
19			•G3169000 BEARING 6900ZZNR
20	302GR02961 запросить цену →	2GR02961	STAY DRUM COVER Z
22	302FG22051 запросить цену →	2FG22051	PLATE DRIVE EXIT A 1 1 1 1 102 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
26	2BC06980 запросить цену →		STOPPER 5 1 1 1 1 106 BAA63080 +TP TAP-TITE P SCREW M3X08
27	302GR33010 запросить цену →	2GR33010	DUCT UPPER DRUM 1 1 1 1 107 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
28	2BL23120 запросить цену →		COVER DUCT DRUM 1 1 1 1 108 C2895130 SHIM 8.2-0.5T
29	302GR33020 запросить цену →	2GR33020	DUCT UPPER CONT 1 1 1 1 109 C2896110 SHIM,10.2-0.25T
31	2BL23040 запросить цену →		LID DLP DUCT 1 1 1 1 111 D1A00700 STOP RING E-7(TRIVALENT CHROMATING)
32	2BL22850 запросить цену →		RETAINER FLYWHEEL 1 1 1 1 112 7BD108080+++H01 BD042930 STOP RING 8.0X0.8T
33	2BL22860 запросить цену →		FLYWHEEL 190 1 1 1 1 113 E5130180 SPRING PIN H7A 3X18 SUS
34	2BL22870 запросить цену →		WEIGHT
35	302BL26151 запросить цену →	2BL26151	MOUNT BASE TERMINAL
36	2BL26160 запросить цену →		PLATE TRANSFER A
37	2BL26170 запросить цену →		PLATE SEPARATION A
39	302BL23051 запросить цену →	2BL23051	DUCT MAIN A
40	2BL23060 запросить цену →		DUCT MAIN B
42			7YZM610003++H01 YZ010250 ACCESS SADDLE
43	302GR46210 запросить цену →	2GR46210	WIRE CONTAINER
44	302BL02221 запросить цену →	2BL02221	RAIL DRUM R
45			7YZM610007++H01 YZ023340 ACCESS.SADDLE
46	2FG22060 запросить цену →		PLATE DRIVE EXIT B
47	2BL22890 запросить цену →		MOUNT FLYWHEEL
48	2BL23100 запросить цену →		FILM COOLING
49	2BL22880 запросить цену →		FILM BKT CLUTCH

20. Electrical Components I

№	Артикул	Альт. артикул	Описание
2	302GR34310 запросить цену →	2GR34310	LABEL ELE SHOCK CAUTION 1 1 1 1 51 2BL04060 FRONT MOUNT COVER
3	302GR39190 запросить цену →	2GR39190	COVER CONN 1 1 1 1 52 302GR04330 2GR04330 INNER LEFT COVER
5	302GR46300 запросить цену →	2GR46300	WIRE BYPASS FEED PI 1 1 1 1 54 7YCC05B1106+H01 YC047310 CONNECTOR
7	3033927451 запросить цену →	33927451	RETAINING PIN,DRAWER 6 6 6 6 56 2BL04460 SPACER WIRE
8	2BL26200 запросить цену →		MOUNT DRUM DRAWER 1 1 1 1 57 2BL04450 GROUND PLATE INNER L
9			7YCC10B1112+H01 YC046880 CONNECTOR 1 1 1 1 58 302FG26102 2FG26102 MOUNT INLET A
10			7YZM610003++H01 YZ010250 ACCESS SADDLE 26 26 26 26 59 302GR39141 2GR39141 MOUNT PWB FILTER
11			7YZM610007++H01 YZ023340 ACCESS.SADDLE 6 6 6 6 60 302GR01240 2GR01240 INLET ASS'Y
12			7YZM510009++H01 YZ042790 ACCESS.SPACER 1 1 1 1 61 7YBCP8P8E001H01 YB020910 FERRITE CORE
13			7YZM510007++H01 YZ042780 ACCESS.SPACER 4 4 4 4 (cid:27) 62 302GR45090 2GR45090 UNIT FILTER
14	302GR46120 запросить цену →	2GR46120	WIRE PAPER FEED(C) 1 1 1 1 (cid:27) 62 302GR45100 2GR45100 UNIT FILTER
15	302FG07050 запросить цену →	2FG07050	MOUNT,CASSETTE SWITCH 2 2 2 2 63 302GR46650 2GR46650 WIRE FILTER-LVU
17	M2105970 запросить цену →		CLAMP,CKN-10(KITAGAWA) 1 1 1 1 (cid:27) 65 302GR44260 2GR44260 FAN LVU 42-10
18	302GR39081 запросить цену →	2GR39081	MOUNT POWER PWB 1 1 1 1 66 302GR46750 2GR46750 WIRE LVU FAN
20	2BJ26210 запросить цену →		SHIELD SUBWIRE 1 1 1 1 69 2AR27800 POWER CORD(230)
21	302GR39090 запросить цену →	2GR39090	MOUNT OPTION I/F 1 1 1 1 70 3029927232 29927232 POWER CODE AS(240)
22			7YZM610001++H01 YZ010230 ACCESS SADDLE
23	302GR46160 запросить цену →	2GR46160	WIRE FINISHER SOCKET
24	302FB26290 запросить цену →	2FB26290	LID VENDOR
25	M2104250 запросить цену →		EDGING,EDS-17L(KITAGAWA)
26	302GR46350 запросить цену →	2GR46350	WIRE OPTION(C)
27	2AR26340 запросить цену →		MOUNT,DECK CONNECTOR 1 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
29			7YZM610002++H01 YZ010240 ACCESS SADDLE 4 4 4 4 103 B9604060 GROUNDING SCREW M4X6 (BRASS,N;)
30	M2104280 запросить цену →		EDGING,EDS-25L(KITAGAWA) 1 1 1 1 104 7BB000314H BB023710 +BIND SCREW M3X14
31	2BL26290 запросить цену →		MOUNT FIXING DRAWER 1 1 1 1 105 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
32	302GR46190 запросить цену →	2GR46190	WIRE DRAWER 1 1 1 1 106 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
33	302GR46360 запросить цену →	2GR46360	WIRE PRIMARY(C) 1 1 1 1 107 B1B03120 +BIND SCREW M3X12(TRIVALENT CHROM
34	302BL26061 запросить цену →	2BL26061	PIN TERMINAL
35	2BL26070 запросить цену →		SPRING TERMINAL
36	2BL26270 запросить цену →		SPRING TERMINAL T
37	302BL26051 запросить цену →	2BL26051	CASE HIGH VOLTAGE
38	2BL26080 запросить цену →		GROUND PLATE HV
40	302GR46130 запросить цену →	2GR46130	WIRE HIGH VOLTAGE(C)
41	302GR46340 запросить цену →	2GR46340	WIRE MOTOR(C)
42	302GR46110 запросить цену →	2GR46110	WIRE FRONT(C)
43	M2104210 запросить цену →		EDGING,EDS-2
44	2BL26110 запросить цену →		LEFT MOUNT I/L
48	2BL26120 запросить цену →		LEFT WORK PLATE I/L
49	302BL26281 запросить цену →	2BL26281	SHAFT I/L

21. Electrical Components II

№	Артикул	Альт. артикул	Описание
2	302GR39010 запросить цену →	2GR39010	BOX MOUNT PWB 1 1 1 1 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
4			7YZM610005++H01 YZ012220 ACCESS SADDLE 6 6 6 6 104 B9A90010 +PAN SCREW 6-32X0.25
5			7YZM610003++H01 YZ010250 ACCESS SADDLE 2 2 2 2 105 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
6			7YZM610001++H01 YZ010230 ACCESS SADDLE 3 3 3 3 106 5MBTPB3008TW++R B1A53080 BIND T.T SCREW(+) / M3 X 8 CRFREE S-T
7			7YZM610007++H01 YZ023340 ACCESS.SADDLE
8	302GR39070 запросить цену →	2GR39070	PLATE GUIDE KUIO
10	302GR39060 запросить цену →	2GR39060	PANEL GUIDE KUIO
11	302GR39160 запросить цену →	2GR39160	GUIDE HARNESS
12	302GR46690 запросить цену →	2GR46690	WIRE IB11 JUNCTION
13	302GR46401 запросить цену →	2GR46401	WIRE MAIN-DP
14	302GR46470 запросить цену →	2GR46470	WIRE MAIN-ENGINE PWB
15	302GR46630 запросить цену →	2GR46630	WIRE FAN
16	302GR39050 запросить цену →	2GR39050	MOUNT MAIN PWB
17	5MVX621SH003 запросить цену →	2BM26020	GUID CF CARD /45252C0006 A4
19	302GR46380 запросить цену →	2GR46380	WIRE HARD DISK
21	2FB27390 запросить цену →		WIRE HDD
22	2BJ26150 запросить цену →		LID MMD
23	302GR39040 запросить цену →	2GR39040	LID SIMM
24			7ZG65TSV+032H01 ZG045430 SHIELD GASKET
25	302GR39030 запросить цену →	2GR39030	LID BOX MOUNT
26	302GR39150 запросить цену →	2GR39150	LID CF CARD
28	302GR39170 запросить цену →	2GR39170	HOLDER USB KEY
29	302GR46710 запросить цену →	2GR46710	WIRE CPU FAN
30	302GR39100 запросить цену →	2GR39100	HOLDER MAIN PWB
31	302GR46480 запросить цену →	2GR46480	WIRE POWER-MAIN
32	302GR46720 запросить цену →	2GR46720	WIRE CPU FAN JUNCTION
33	303BH26021 запросить цену →	3BH26021	PLATE,OPTION
34	33927590 запросить цену →		CORE 7-15X18
35	302GR46660 запросить цену →	2GR46660	WIRE KUIO FFC1
36	302GR46670 запросить цену →	2GR46670	WIRE KUIO FFC2
37	302GR46580 запросить цену →	2GR46580	WIRE USB JUNCTION
39	M7005020 запросить цену →		CLAMP,EMT-6N(TAKEUCHI)
40			5MMT263SN012++R 2D903100 SCREW OP / M3 X 8 CRFREE A4
41	M7005030 запросить цену →		CLAMP,EMT-5N(TAKEUCHI)
42			7YZM610002++H01 YZ010240 ACCESS SADDLE
43	302GR39700 запросить цену →	2GR39700	SCREW SCSI
44	302GR39180 запросить цену →	2GR39180	SHEET HARNESS
45	302GR39200 запросить цену →	2GR39200	SPONGE PROTECT

22. Operation Unit (120/230/240V)

№	Артикул	Альт. артикул	Описание
1			•2BJ25280 SPONGE LCD B 2 2 2 51 •302GR46570 2GR46570 WIRE PANEL INVERTER
25			•302GR05310 2GR05310 SPONGE LCD A 2 2 2 75 302GR04480 2GR04480 FILM PROTECT
26			•302GR05320 2GR05320 GROUND PLATE OPE A 2 2 2 (cid:27) 76 302GR44010 2GR44010 FAN OPE 40-10
27			•302GR05370 2GR05370 HOLDER INVERTER 1 1 1 (cid:27) 77 7YG57S011GP+H01 YG042080 SPEAKER
28			•302GR05381 2GR05381 MOUNT LCD 1 1 1 78 7YZM610001++H01 YZ010230 ACCESS SADDLE
29			•302GR05400 2GR05400 HOLDER LCD A 1 1 1 79 7YZM610007++H01 YZ023340 ACCESS.SADDLE
30			•302GR05410 2GR05410 HOLDER LCD B 1 1 1 80 M21AH010 BAND,RSG-130-V0(KITAGAWA)
32			•302GR05660 2GR05660 FILM OPERATION B 1 1 1 82 7ZG65TSV+025H01 ZG045180 SHIELD GASKET
33			•302GR05700 2GR05700 SPACER KEY 1 1 1 83 302GR04470 2GR04470 SHEET OPE PROTECT B
42			•302GR05910 2GR05910 SHEET OPERATION A 1 1 1 92 302GR46520 2GR46520 WIRE MAIN-PANEL IF
43			•302GR05920 2GR05920 SHEET OPERATION B 1 1 1 93 302GR46530 2GR46530 WIRE PANEL USB
47			•302GR46170 2GR46170 WIRE PANEL LCD 1 1 1 102 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
48			•302GR46320 2GR46320 WIRE OPERATION RIGHT 1 1 1 103 B1B03120 +BIND SCREW M3X12(TRIVALENT CHROM
49			•302GR46540 2GR46540 WIRE OPERATION LEFT 1 1 1 104 B1A54080 +BIND TAP-TITE S SCREW M4X08

23. Operation Unit (110V)

№	Артикул	Альт. артикул	Описание
1			•2BJ25280 SPONGE LCD B 2 51 302GR46560 2GR46560 WIRE OPERATION FRONT
25			•302GR05310 2GR05310 SPONGE LCD A 2 75 302GR04480 2GR04480 FILM PROTECT
26			•302GR05320 2GR05320 GROUND PLATE OPE A 2 (cid:27) 76 302GR44010 2GR44010 FAN OPE 40-10
27			•302GR05370 2GR05370 HOLDER INVERTER 1 (cid:27) 77 7YG57S011GP+H01 YG042080 SPEAKER
28			•302GR05381 2GR05381 MOUNT LCD 1 78 7YZM610001++H01 YZ010230 ACCESS SADDLE
29			•302GR05400 2GR05400 HOLDER LCD A 1 79 7YZM610007++H01 YZ023340 ACCESS.SADDLE
30			•302GR05410 2GR05410 HOLDER LCD B 1 80 M21AH010 BAND,RSG-130-V0(KITAGAWA)
32			•302GR05660 2GR05660 FILM OPERATION B 1 82 7ZG65TSV+025H01 ZG045180 SHIELD GASKET
33			•302GR05700 2GR05700 SPACER KEY 1 83 302GR04470 2GR04470 SHEET OPE PROTECT B
35			•302GR05910 2GR05910 SHEET OPERATION A 1 85 302GR46520 2GR46520 WIRE MAIN-PANEL IF
36			•302GR05920 2GR05920 SHEET OPERATION B 1 86 302GR46530 2GR46530 WIRE PANEL USB
40			•302GR46170 2GR46170 WIRE PANEL LCD
41			•302GR46320 2GR46320 WIRE OPERATION RIGHT
42			•302GR46540 2GR46540 WIRE OPERATION LEFT 1 101 BAA63080 +TP TAP-TITE P SCREW M3X08
43			•302GR46550 2GR46550 WIRE OPERATION UPPER 1 102 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
44			•302GR46570 2GR46570 WIRE PANEL INVERTER 1 103 B1B03120 +BIND SCREW M3X12(TRIVALENT CHROM
47			•7YZM610001++H01 YZ010230 ACCESS SADDLE
48			•7YZM610007++H01 YZ023340 ACCESS.SADDLE
49			•M2108880 SPACER,KGPS-5RF(KITAGAWA)

24. Option I (Original Holder) & Accessories

№	Артикул	Альт. артикул	Описание
1			•2A612800 COVER,PLATEN 1 1 1 1 102 5MBTPB3012PW++R B1A63120 BIND T.T SCREW(+) / M3 X 12 CRFREE P-T
2			•2A612810 MAT,ORIGINAL HOLDER
3			•2A612820 HINGE,ORIGINAL HOLDER
4			•2C912630 STOPPER RELEASE SWITCH
5			•60904280 ORIGINAL POCKET

25. Option II (DT-700 & Key Counter)

№	Артикул	Альт. артикул	Описание
1	2BJ60530 запросить цену →		LOWER WING TRAY 1 1 1 1 101 7BB003306H BB040750 +COUNTER-SUNK HEAD SCREW M3X6 CR
2	302BJ60521 запросить цену →	2BJ60521	UPPER WING TRAY 1 1 1 1 102 B1B54300 +BIND TAP-TITE S SCREW M4X30(TRIVALE
3	302BJ60541 запросить цену →	2BJ60541	RAIL WING TRAY 2 2 2 2 103 B4A04060 +TP-A SCREW M4X06(TRIVALENT CHROM
4	302GR04490 запросить цену →	2GR04490	MOUNT WING TRAY 1 1 1 1 104 B4A04100 +TP-A SCREW M4X10(TRIVALENT CHROM
5	302GR04500 запросить цену →	2GR04500	HOLDER WING TRAY 1 1 1 1 105 B1B03080 +BIND SCREW M3X08
6			•3029236241 29236241 SOCKET ASS'Y,KEY COUNTER 1 1 1 1 107 7BB100420H BB040740 +BIND TAP-TITE S SCREW M4X20 CRFREE
7			•302A360011 2A360011 COVER,KEY COUNTER 1 1 1 1 108 7BC1003055++H01 BC018230 HEXA NUT M3
8			•3066060023 66060023 RETAINER,KEY COUNTER COVER 1 1 1 1 109 5MBTPB4010TW++R B1A54100 BIND T.T SCREW(+) / M4 X 10 CRFREE S-T
9			•3066060031 66060031 RETAINER,KEY COUNTER 1 1 1 1 110 5MBTPB3006PW++R B1B63060 BIND T.T SCREW(+) / M3 X 6 CRFREE P-T
10			•3066060041 66060041 MOUNT,KEY COUNTER 1 1 1 1 111 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
