Kyocera FS-6950DN — каталог запчастей со схемами

Содержание

• 1. Covers 2F7-1
• 2. Frames II 2F7-1
• 3. Paper Cassette 2F7
• 4. Cassette Feed 2F7
• 5. Paper Feed 2F7-1
• 6. Imaging Unit 2F7
• 7. Fuser Unit II 2F7-1
• 8. Driving Unit 2F7-1
• 9. Duplex Unit 2F7-1
• 10. Paper Exit 2F7

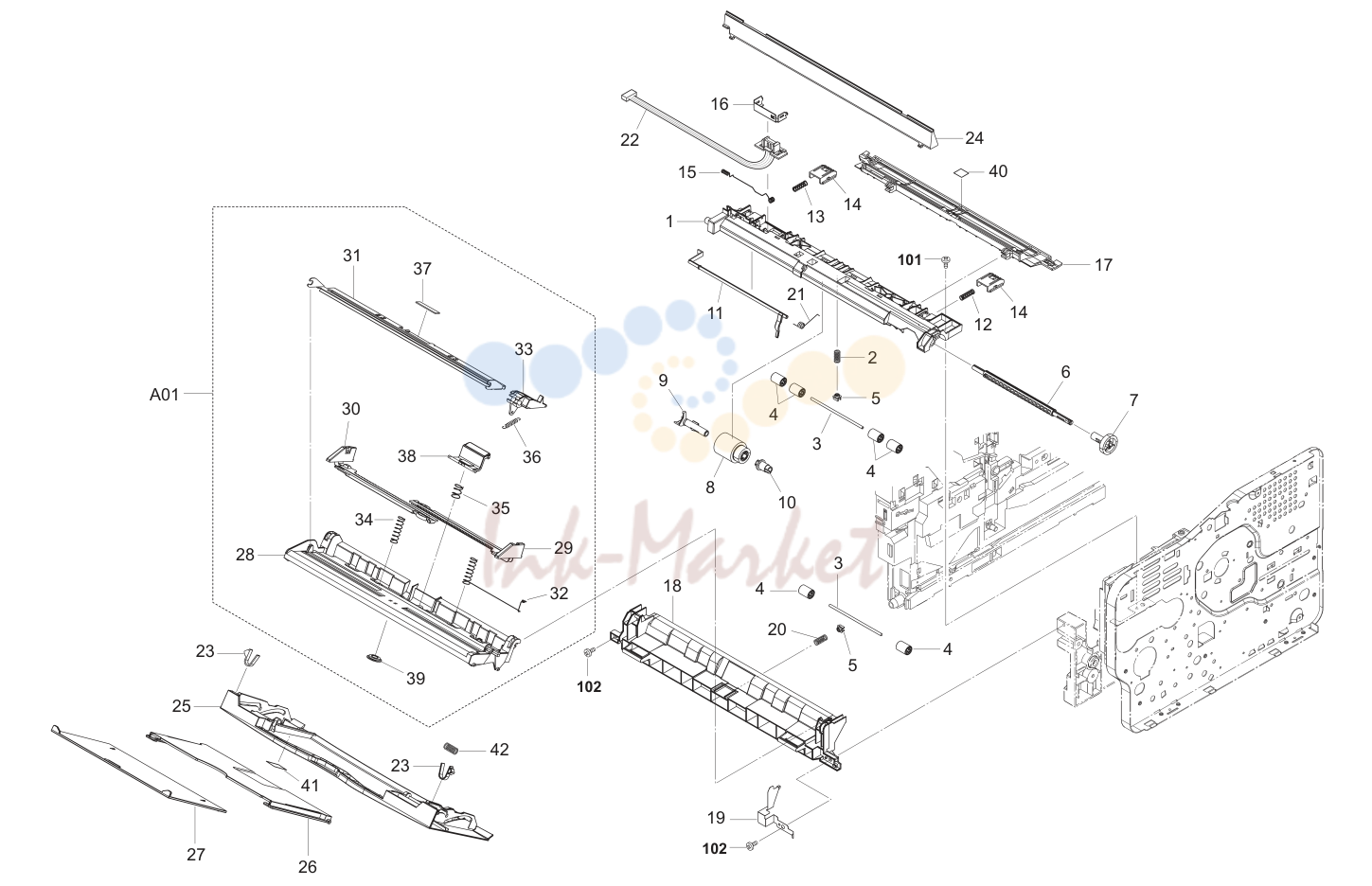

• 11. MPF 2F7-1

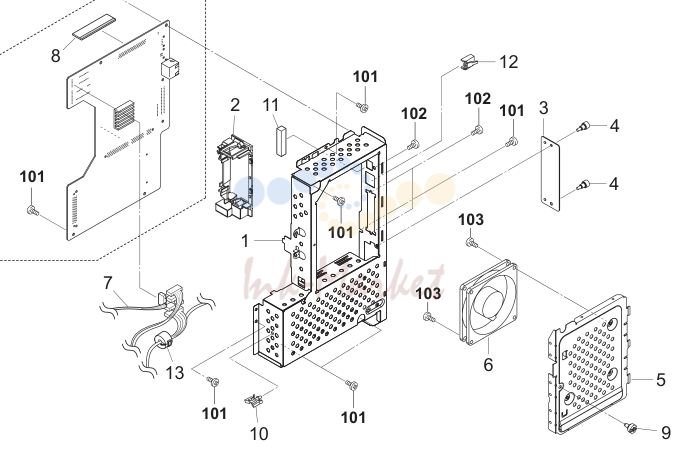

• 12. Controller Box 2F7-1

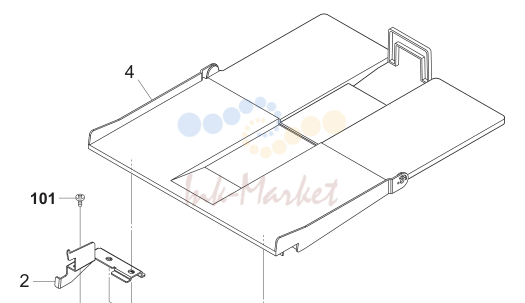

• 13. PT-430 & Parts Package 2F7-1

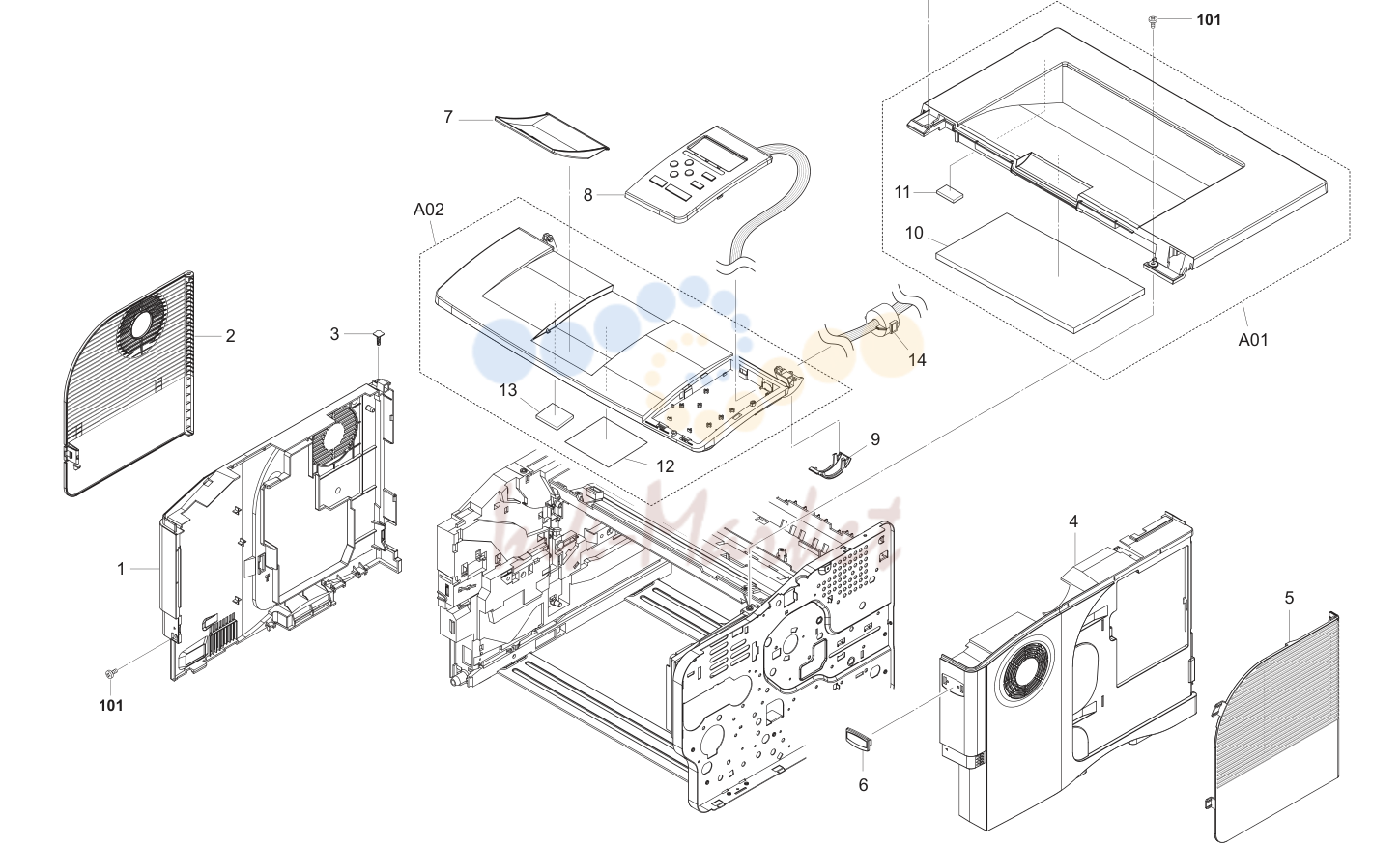

1. Covers 2F7-1

№	Артикул	Альт. артикул	Описание
1	302F702010 запросить цену →	2F702010	FRAME CENTER 1 1 1 101 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
2	302F902220 запросить цену →	2F902220	COOLING DUCT LEFT 1 1 1 102 B1A54080 +BIND TAP-TITE S SCREW M4X08
3	302F902230 запросить цену →	2F902230	COOLING DUCT RIGHT 1 1 1 103 5MBTPB4016PW++R B1B64160 BIND T.T SCREW(+) / M4 X 16 CRFREE P-T
4	302F902380 запросить цену →	2F902380	COOLING DUCT LEFT A
5	302F702020 запросить цену →	2F702020	PLATE BOTTOM
6	302F902060 запросить цену →	2F902060	GUIDE DLP R
7	302F902020 запросить цену →	2F902020	FRAME RIGHT
8	302F902070 запросить цену →	2F902070	DUCT RIGHT FRAME
10	302F802010 запросить цену →	2F802010	GUIDE CASSETTE
15	302F702030 запросить цену →	2F702030	COVER GUIDE CASSETTE
16	302F902011 запросить цену →	2F902011	FRAME LEFT
18	3CZ02230 запросить цену →		PIN,HOOK FULCRUM
22	302F912360 запросить цену →	2F912360	SPRING SHUTTER ARM
29	2C906260 запросить цену →		SHEET ABSORBER
30	302F912370 запросить цену →	2F912370	SPRING SHUTTER L
31	302F925872 запросить цену →	2F925872	SPRING RAIL SW
32			7SP01000001+H01 SP044290 SW.PUSH
33	M70AK010 запросить цену →		WIRE SADDLE,RMS-1V0(TAKEUCHI)
34	302F846350 запросить цену →	2F846350	CONN.CORD ASSY S03175
36	302FV14500 запросить цену →	2FV14500	LABEL GUIDE DLP

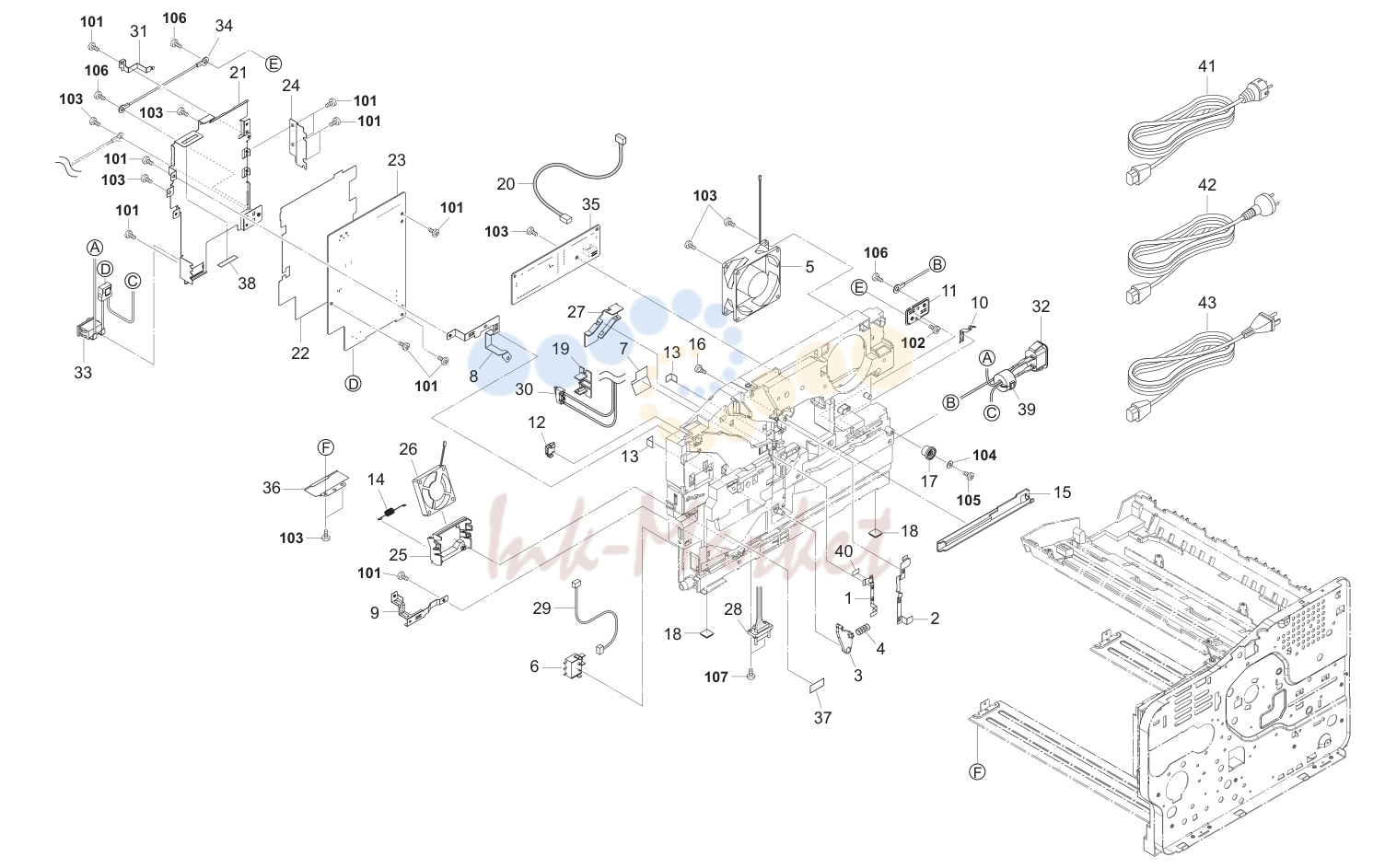

2. Frames II 2F7-1

№	Артикул	Альт. артикул	Описание
4	302F729060 запросить цену →	2F729060	SPRING PE RELEASE 1 1 1 104 C2804100 POLYESTER SLIDER WASHER 4.1X10X0.5T
7	302F902340 запросить цену →	2F902340	SHEET BIAS 1 1 1 107 5MBTPB3012PW++R B1A63120 BIND T.T SCREW(+) / M3 X 12 CRFREE P-T
8	302F902320 запросить цену →	2F902320	PLATE EARTH FEED
9	302F902280 запросить цену →	2F902280	PLATE EARTH BOTTOM
10	302F902390 запросить цену →	2F902390	PLATE EARTH RAIL
11	302F902402 запросить цену →	2F902402	PLATE EARTH MAIN
13	302F902450 запросить цену →	2F902450	SHEET WIRE
14	302F902410 запросить цену →	2F902410	SPRING EARTH FAN
16	3CZ02230 запросить цену →		PIN,HOOK FULCRUM
19	302F902310 запросить цену →	2F902310	MOUNT INTERLOCK SW
20	302F846060 запросить цену →	2F846060	CONN.CORD ASSY S03047
21	302F902101 запросить цену →	2F902101	PLATE POWER PWB
22	302F902110 запросить цену →	2F902110	SHEET POWER PWB
24	302F902330 запросить цену →	2F902330	PLATE HEAT SINK
25	302F902250 запросить цену →	2F902250	MOUNT FAN MOTOR
27	302F902240 запросить цену →	2F902240	COVER WIRE A
28	302F846040 запросить цену →	2F846040	CONN.CORD ASSY S03045
29	302F846050 запросить цену →	2F846050	CONN.CORD ASSY S03046
30	302F846280 запросить цену →	2F846280	CONN.CORD ASSY S03119
31	302F902260 запросить цену →	2F902260	PLATE EARTH DRUM
32	302F846320 запросить цену →	2F846320	CONN.CORD ASSY S03130
33	302F846200 запросить цену →	2F846200	CONN.CORD ASSY S03068
34	302F846330 запросить цену →	2F846330	CONN.CORD ASSY S03172
36	302F902460 запросить цену →	2F902460	PLATE FAN MOTOR
37	5MVVL611WN06 запросить цену →	2FV20100	LABEL FUSER CAUTION
38	302F902490 запросить цену →	2F902490	SHEET POWER PLATE
39	7YBEJ0J0D001H01 запросить цену →	YB045400	FERRITE CORE
40	302F702050 запросить цену →	2F702050	SPACER CONTACT BIAS
41	302FV45020 запросить цену →	2FV45020	AC CORD ASSY
42	302FV45040 запросить цену →	2FV45040	AC CORD ASSY
43	3065027601 запросить цену →	65027601	POWER CORD

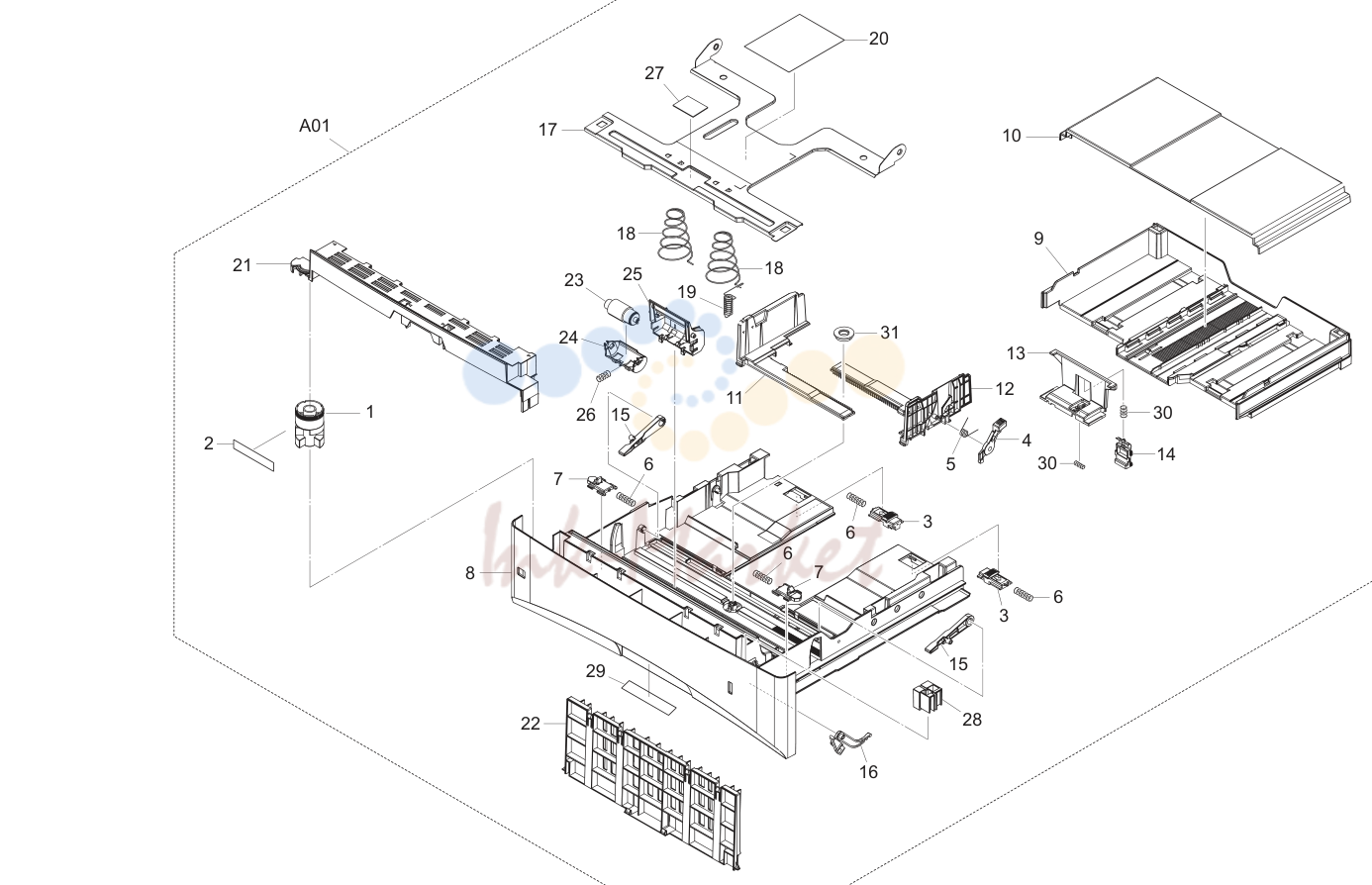

3. Paper Cassette 2F7

№	Артикул	Альт. артикул	Описание
1			•2BZ06070 5MVM686SH001 DIAL CASSETTE
2			•2BZ06090 5MVVL721WN65 LABEL DIAL
5			•2BZ06260 5MMW161LD054 SPRING SIDE GUIDE
6			•2BZ06270 5MMW251LD054 SPRING LOCK
8			•302F709011 2F709011 BASE CASSETTE
9			•302F709020 2F709020 BASE CASSETTE REAR
11			•302F709040 2F709040 CURSOR LEFT
12			•302F709050 2F709050 CURSOR RIGHT
13			•302F709070 2F709070 CURSOR END
17			•302F709140 2F709140 PLATE BOTTOM
19			•302F709170 2F709170 SPRING EARTH BOTTOM
20			•302F709190 2F709190 LABEL OPERATION
21			•302F709201 2F709201 COVER CASSETTE TOP
22			•302F709210 2F709210 GUIDE PAPER CASSETTE
24			•302F909180 2F909180 HOLDER RETARD
25			•302F909190 2F909190 GUIDE RETARD
26			•302F909200 2F909200 SPRING RETARD
28			•302F909260 2F909260 MARKER INDICATOR
29			•302F909560 2F909560 SHEET CASSETTE
30			•5MMW151SD003 2BS06100 SPRING END
31			•5MVG127DH002 2BM07310 GEAR GUIDE SIDE

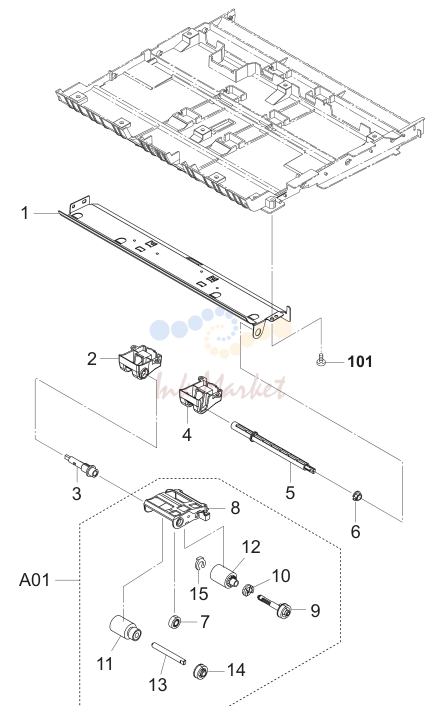

4. Cassette Feed 2F7

№	Артикул	Альт. артикул	Описание
1	302F706010 запросить цену →	2F706010	GUIDE FEED UP 1 1 1 101 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
2	302F906190 запросить цену →	2F906190	GUIDE FEED L
3	302F906110 запросить цену →	2F906110	PIN FEED ROLL
4	302F906200 запросить цену →	2F906200	GUIDE FEED R
5	302F706050 запросить цену →	2F706050	SHAFT FEED R
7			•302F906030 2F906030 GEAR FEED Z26H
8			•302F906060 2F906060 HOLDER FEED
9			•302F906170 2F906170 JOINT PICKUP A
10			•302F906180 2F906180 JOINT PICKUP B
11			•302F906230 2F906230 PULLEY FEED ASSY
12			•302F906240 2F906240 PULLEY PICKUP ASSY
13			•302F906270 2F906270 SHAFT FEED L
14			•302F906280 2F906280 GEAR FEED Z30H
15			•5MVX111DN003 2A806250 RING STOPPER

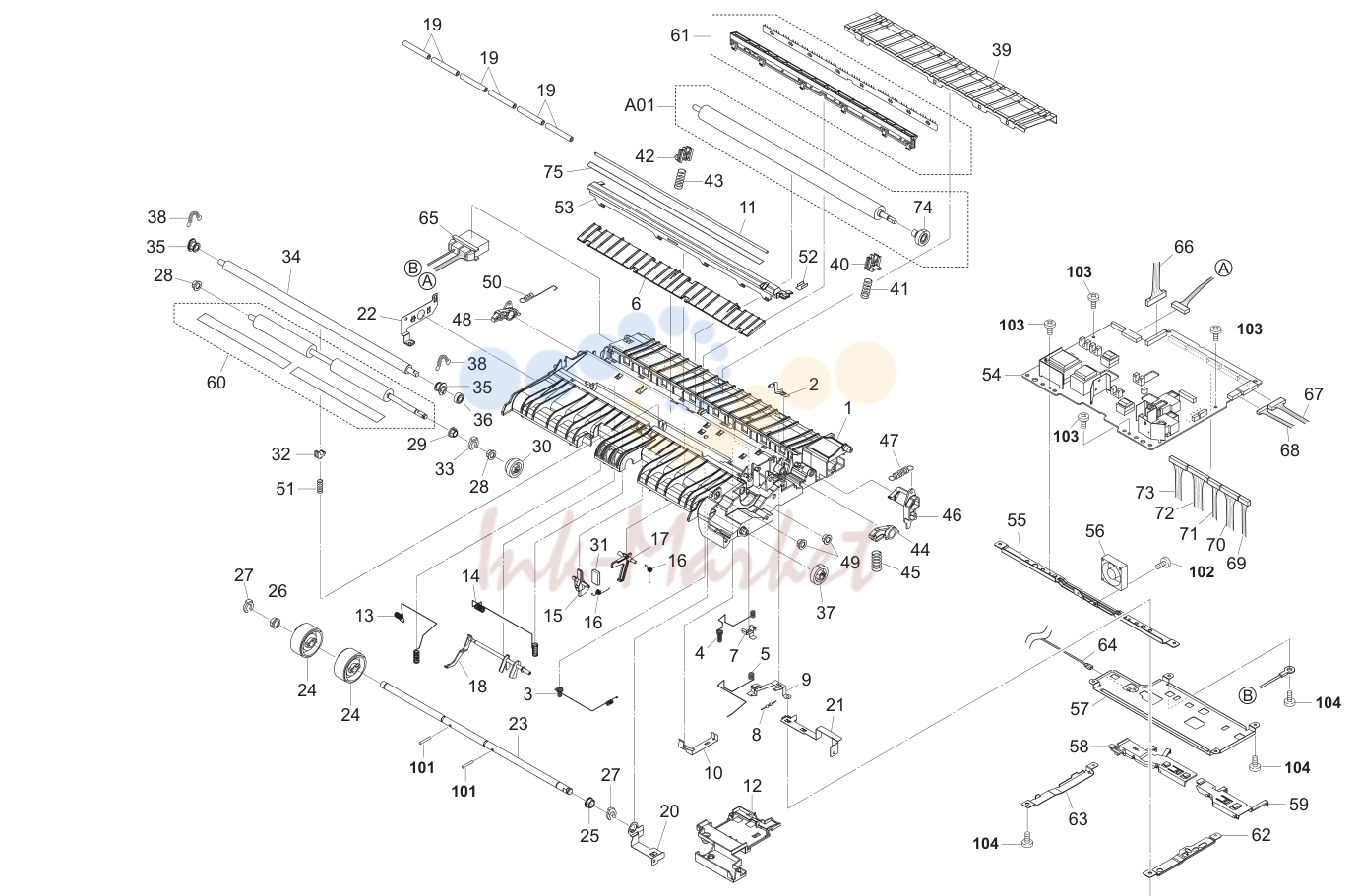

5. Paper Feed 2F7-1

№	Артикул	Альт. артикул	Описание
1	302F724051 запросить цену →	2F724051	FRAME FEED 1 1 1 51 302F724260 2F724260 SPRING REGIST C
2	302F924600 запросить цену →	2F924600	PLATE TC CHARGE 1 1 1 52 302F924720 2F924720 SHEET INSULATOR
3	302F724120 запросить цену →	2F724120	SPRING TC CHARGE 1 1 1 53 302F724070 2F724070 GUIDE PAPER CHUTE
4	302F924130 запросить цену →	2F924130	SPRING SEP CHARGE 1 1 1 (cid:27) 54 302F701220 2F701220 P.W.BOARD ASSY ENGINE WITH SOFTWEAR(SP)
5	302F724230 запросить цену →	2F724230	SPRING EARTH 1 1 1 55 302F724180 2F724180 PLATE HV
6	302F724300 запросить цену →	2F724300	GUIDE FEED LOW 1 1 1 (cid:27) 56 302F944120 2F944120 FAN ENGINE PWB
7	302F924590 запросить цену →	2F924590	PLATE SEP CHARGE 1 1 1 57 302F924470 2F924470 PLATE ENGINE
8			7RHA2H10701+H01 RH043740 M.GLAZE R. 100MJ 1/2W 1 1 1 58 302F924500 2F924500 GUIDE CABLE L
9	302F924580 запросить цену →	2F924580	PLATE EARTH M 1 1 1 59 302F924510 2F924510 GUIDE CABLE R
10	302F924570 запросить цену →	2F924570	PLATE HIGH MEG EARTH 1 1 1 (cid:27) 60 302F794060 2F794060 REGIST KIT
11	302F724280 запросить цену →	2F724280	SHAFT GUIDE 1 1 1 (cid:27) 61 302F794050 2F794050 DC BRUSH ASSY
12	302F724220 запросить цену →	2F724220	COVER PWB FEED 1 1 1 62 302F924740 2F924740 PLATE EARTH ENGINE R
13	302F724160 запросить цену →	2F724160	SPRING MAIN CHARGE 1 1 1 63 302F924730 2F924730 PLATE EARTH ENGINE L
14	302F724170 запросить цену →	2F724170	SPRING BIAS CHARGE 1 1 1 64 302F746160 2F746160 CONN.CORD ASSY S03123
16	302F924270 запросить цену →	2F924270	SPRING REGIST SENSOR 2 2 2 66 302F746070 2F746070 CONN.CORD ASSY S03088
19	302F924760 запросить цену →	2F924760	PULLEY GUIDE 6 6 6 69 302F746050 2F746050 CONN.CORD ASSY S03085
20	302F924660 запросить цену →	2F924660	PLATE HV R 1 1 1 70 302F746110 2F746110 CONN.CORD ASSY S03092
21	302F724190 запросить цену →	2F724190	PLATE EARTH R 1 1 1 71 302F746100 2F746100 CONN.CORD ASSY S03091
22	302F924650 запросить цену →	2F924650	PLATE HV L 1 1 1 72 302F746090 2F746090 CONN.CORD ASSY S03090
23	302F724040 запросить цену →	2F724040	SHAFT MID 1 1 1 73 302F746080 2F746080 CONN.CORD ASSY S03089
25	2BC06510 ✓ в наличии		BUSHING 8 1 1 1 (cid:27) 74 •302F724150 2F724150 GEAR TC Z21H
27	2BC06910 запросить цену →		STOPPER
31	302F924780 запросить цену →	2F924780	SPONGE REGIST
33	2BC06980 запросить цену →		STOPPER 5 1 1 1 102 5MBTPB3014TW++R B1A53140 BIND T.T SCREW(+) / M3 X 14 CRFREE S-T
39	302F724100 запросить цену →	2F724100	GUIDE EARTH
41	302F724271 запросить цену →	2F724271	SPRING TC R
43	302F924400 запросить цену →	2F924400	SPRING TC R
45	302F724290 запросить цену →	2F724290	SPRING RELEASE DLP R
47	302F924380 запросить цену →	2F924380	SPRING RELEASE FUSER R
50	302F924520 запросить цену →	2F924520	SP RELEASE TC L

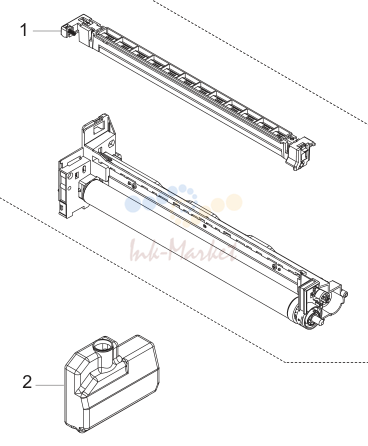

6. Imaging Unit 2F7

№	Артикул	Альт. артикул	Описание
1			•2C920320 SEAL DISCHAGER 1 1 1 (cid:27) 48 •302F925570 2F925570 BUSH EXIT
3			•2FG20380 SPACER THERMOSTAT 4 4 4 50 •302F925800 2F925800 SPRING SEPARATOR
4			•302F325010 2F325010 STUD SCREW M3 2 2 2 51 •302F925830 2F925830 SHEET FUSER A
5			•302F725011 2F725011 FRAME FUSER UP 1 1 1 52 •302F925900 2F925900 CAP SPRING EXIT
6			•302F725020 2F725020 FRAME FUSER LOW 1 1 1 (cid:27) 53 •302F925920 2F925920 PULLEY EXIT PFA
7			•302F725040 2F725040 GUIDE FACE UP 1 1 1 54 •302F934020 2F934020 LABEL FUSER OPERATION
13			•302F725111 2F725111 GUIDE EXIT UP 1 1 1 60 •5MMW261LJ032 2BM21060 SPRING SOL
14			•302F725120 2F725120 PLATE CORD 1 1 1 61 •5MVM111RB002 2BR20450 RUBBER PIN
18			•302F725270 2F725270 GUIDE EXIT LOW
19			•302F725290 2F725290 PLATE EARTH PRESS
20			•302F725310 2F725310 GUIDE FEED DU
21			•302F725330 2F725330 GRAND PLATE HEAT ROLLER 1 1 1 101 5MBP2518WXSP E0025180 SPRING PIN / M2.5 X 18 S-BLK
22			•302F725380 2F725380 PLATE PRESS 2 2 2 102 7BB002304H BB045310 TP SCREW M3X4
23			•302F725390 2F725390 SPRING PRESS 2 2 2 103 5MBTPB3012PW++R B1A63120 BIND T.T SCREW(+) / M3 X 12 CRFREE P-T
24			•302F725400 2F725400 CAP SEPARATOR 6 6 6 104 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
25			•302F725420 2F725420 COVER CORD 2 2 2 105 B1B03080 +BIND SCREW M3X08
26			•302F725430 2F725430 STATIC ELIMINATOR HEAT ROLLER
27			•302F725450 2F725450 PLATE SPRING FUSER SE
28			•302F725460 2F725460 PLATE SPRING FUSER
29			•302F725470 2F725470 SPRING EARTH FUSER
30			•302F725480 2F725480 SHAFT EXIT
31			•302F725490 2F725490 SPRING EARTH
32			•302F725500 2F725500 SHEET FUSER HEATER
33			•302F725510 2F725510 SPRING ACTUATOR EXIT
34			•302F725520 2F725520 PLATE THERMOSTAT
36			•302F746170 2F746170 CONN.CORD ASSY S03155
37			•302F746180 2F746180 CONN.CORD ASSY S03156
38			•302F825080 2F825080 PLATE EARTH FUSER
45			•302F925250 2F925250 PLATE EARTH EXIT

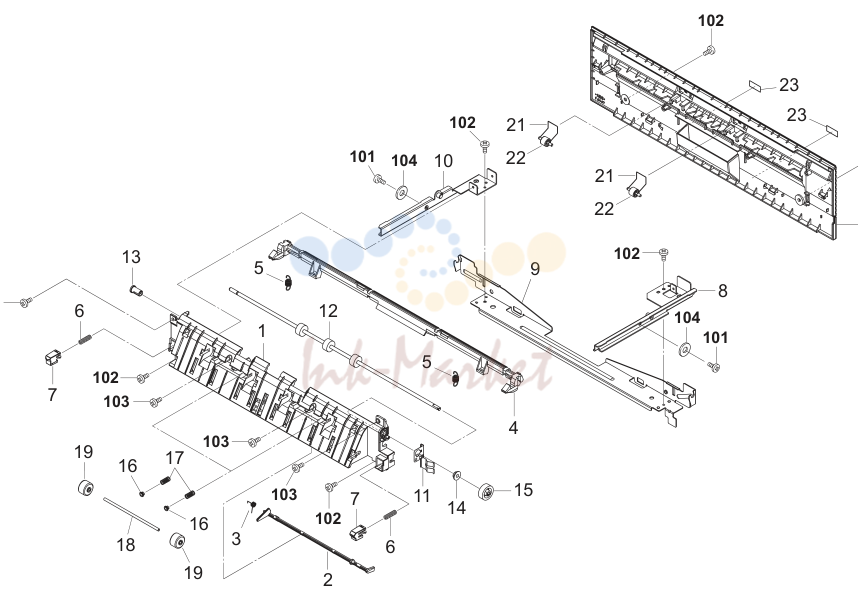

7. Fuser Unit II 2F7-1

№	Артикул	Альт. артикул	Описание
1	302F725031 запросить цену →	2F725031	GUIDE DU 1 1 1 101 5MBTPB3004TW++R B1B53040 BIND T.T SCREW(+) / M3 X 4 CRFREE S-T
3	302F925370 запросить цену →	2F925370	SPRING ACTUATOR DU 1 1 1 103 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
5	302F925750 запросить цену →	2F925750	SPRING FUSER RELEASE
6	302F925560 запросить цену →	2F925560	SPRING LOCK
9	302F725350 запросить цену →	2F725350	PLATE RAIL FIX
11	302F925260 запросить цену →	2F925260	PLATE EARTH FACE UP
16	2FM04150 запросить цену →	5MVM163DN005	CAP SPRING
17	302F925780 запросить цену →	2F925780	SPRING DU
18	302F929060 запросить цену →	2F929060	SHAFT FEED DU
19	302F925930 запросить цену →	2F925930	PULLEY SWITCH BACK
21	302F925350 запросить цену →	2F925350	SPRING FACE UP
22	302F925160 запросить цену →	2F925160	PULLEY FACE UP

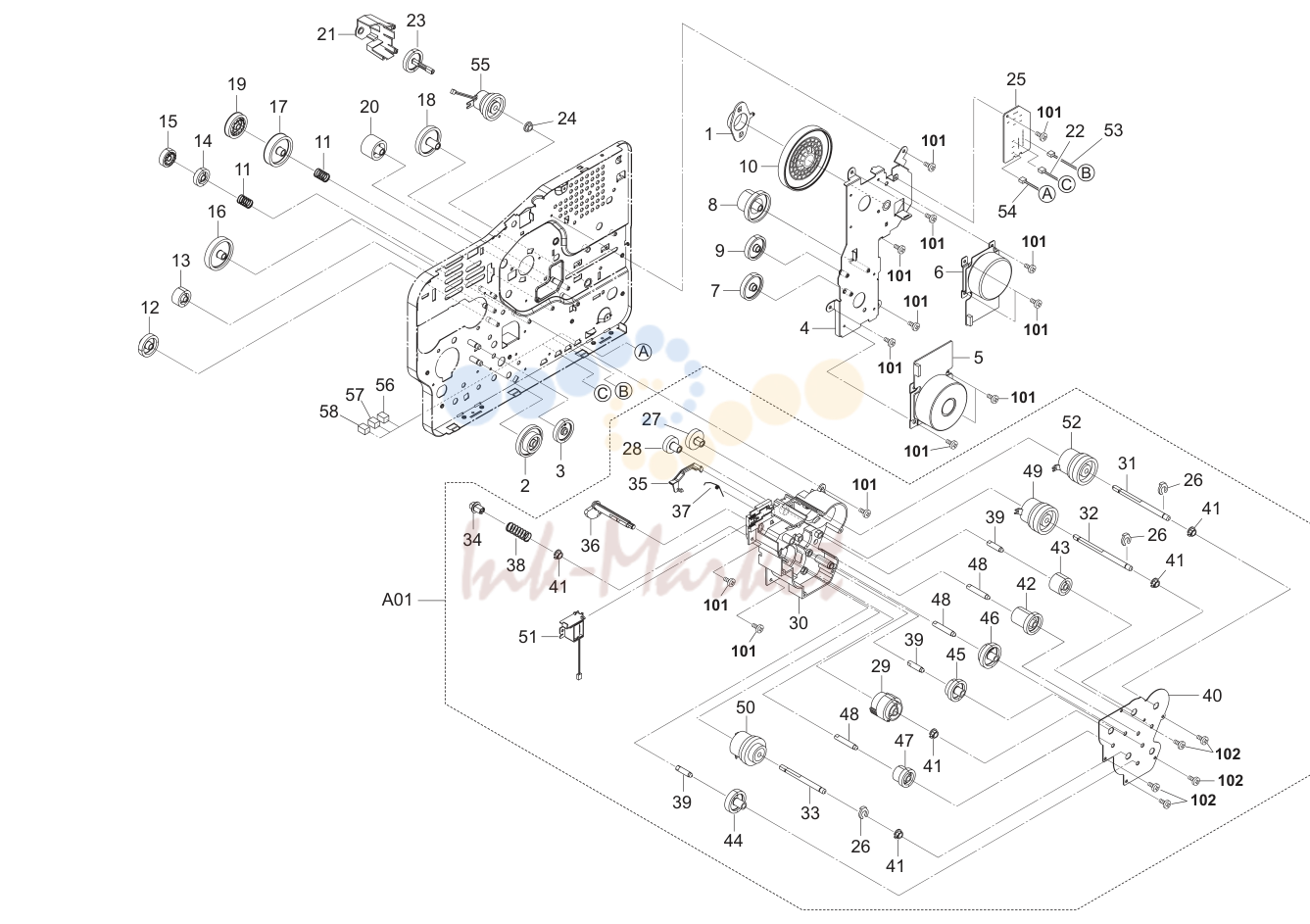

8. Driving Unit 2F7-1

№	Артикул	Альт. артикул	Описание
4	302F731011 запросить цену →	2F731011	PLATE DRIVE B 1 1 1 53 302F846340 2F846340 CONN.CORD ASSY S03174
22	302F846240 запросить цену →	2F846240	CONN.CORD ASSY S03099
26			•2BC06980 STOPPER
30			•302F931221 2F931221 HOUSING FEED DRIVE B
31			•302F931251 2F931251 SHAFT REGIST
32			•302F931261 2F931261 SHAFT MID FEED
33			•302F931340 2F931340 SHAFT CASSETTE
34			•302F931350 2F931350 JOINT SHAFT CASSETTE
37			•302F931380 2F931380 SPRING MPF CAM
38			•302F931450 2F931450 SPRING FEED
39			•302F931460 2F931460 PIN IDLE FEED
40			•302F931480 2F931480 PLATE FEED DRIVE
48			•302F931570 2F931570 PIN IDLE FEED A

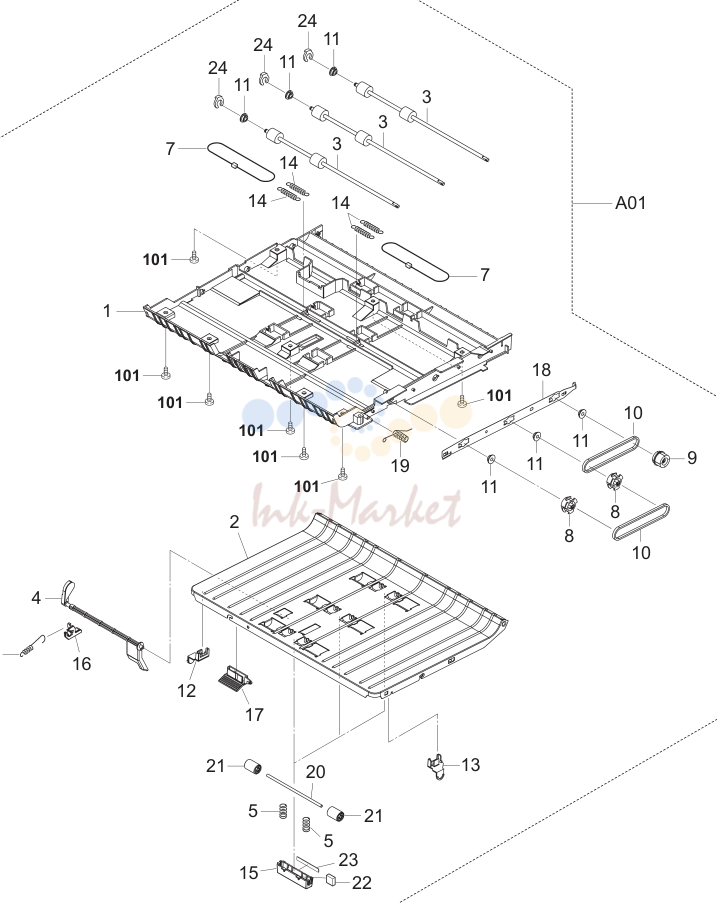

9. Duplex Unit 2F7-1

№	Артикул	Альт. артикул	Описание
1			•302F729010 2F729010 BASE DU
2			•302F729020 2F729020 GUIDE DU LOW
5			•302F929070 2F929070 SPRING PULLEY FEED
6			•302F929080 2F929080 SPRING PE RELEASE
7			•302F929090 2F929090 WIRE LIFT DU
14			•302F929170 2F929170 SPRING DU LIFT
15			•302F929180 2F929180 HOLDER DU PULLEY
18			•302F929220 2F929220 PLATE EARTH DU
19			•302F929240 2F929240 SPRING EARTH DU
20			•302F929250 2F929250 SHAFT DU LOW
21			•302F929260 2F929260 PULLEY DU LOW
22			•302F929270 2F929270 SEAL HOLDER
23			•302F929280 2F929280 SEAL HOLDER B
24			•5MVX111DN007 2BT11070 STOPPER

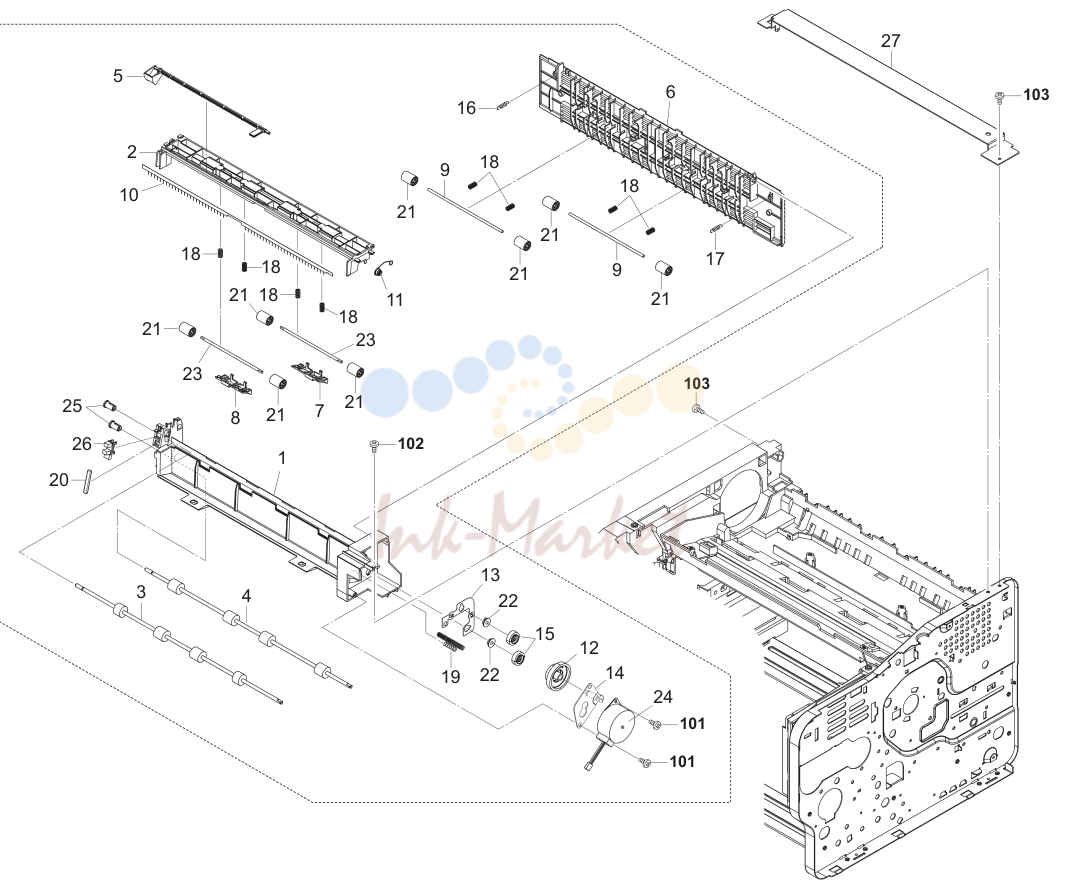

10. Paper Exit 2F7

№	Артикул	Альт. артикул	Описание
1			•302F728010 2F728010 GUIDE VERTICAL 1 1 1 102 B1A54080 +BIND TAP-TITE S SCREW M4X08
2			•302F728020 2F728020 GUIDE EJECT 1 1 1 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
7			•302F728110 2F728110 GUIDE CORRUGATION R
8			•302F728120 2F728120 GUIDE CORRUGATION L
9			•302F728130 2F728130 SHAFT EJECT PULLEY
11			•302F728150 2F728150 SPRING DISCHARGER
13			•302F828070 2F828070 EARTH PLATE EJECT
14			•302F928040 2F928040 PLATE MOTOR
16			•302F928130 2F928130 SPRING COVER FD L
17			•302F928140 2F928140 SPRING COVER FD R
18			•302F928170 2F928170 SPRING PULLEY
19			•302F928191 2F928191 SPRING EARTH A
20			•302F928300 2F928300 SPONGE EXIT
23			•302F929250 2F929250 SHAFT DU LOW
27	302F728100 запросить цену →	2F728100	PLATE EJECT A3

11. MPF 2F7-1

№	Артикул	Альт. артикул	Описание
1	302F708020 запросить цену →	2F708020	FRAME MPF 1 1 1 101 B1A54080 +BIND TAP-TITE S SCREW M4X08
2	302F908380 запросить цену →	2F908380	SP PULLEY FEED 1 1 1 102 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
3	302F929060 запросить цену →	2F929060	SHAFT FEED DU
6	302F708280 запросить цену →	2F708280	SHAFT FEED MPF
7	302F908130 запросить цену →	2F908130	GEAR MPF Z30
9	5MVX422DN007 запросить цену →	2BS02370	HOLDER FEED M/P
10	302F708170 запросить цену →	2F708170	JOINT FEED MPF
12	302F908330 запросить цену →	2F908330	SPRING LEVER LOCK R
13	302F708300 запросить цену →	2F708300	SPRING LEVER LOCK L A3
15	302F908230 запросить цену →	2F908230	SPRING EARTH CONNECTOR
16	302F908220 запросить цену →	2F908220	BKT CONNECTOR
17	302F724211 запросить цену →	2F724211	GUIDE REGIST UP
18	302F708010 запросить цену →	2F708010	GUIDE TURN MPF
19	302F708260 запросить цену →	2F708260	PLATE EARTH BOTTOM
20	302F908150 запросить цену →	2F908150	SP PULLEY TURN
21	302F708290 запросить цену →	2F708290	SPRING ACTUATOR MPF
22	302F846070 запросить цену →	2F846070	CONN.CORD ASSY S03048
28			•302F708061 2F708061 BASE MPF
29			•302F708071 2F708071 GUIDE SIDE MPF R
30			•302F708081 2F708081 GUIDE SIDE MPF L
31			•302F708090 2F708090 PLATE BOTTOM MPF
32			•302F708120 2F708120 SPRING BOTTOM MPF R
33			•302F908240 2F908240 BRACKET BOTTOM
34			•302F908270 2F908270 SP BOTTOM MPF L
35			•302F908290 2F908290 SP SEPARATOR MPF
36			•302F908300 2F908300 SPRING LOCK MPF
37			•302F908310 2F908310 PAD FRICTION MPF
39			•5MVG127DH001 2B700380 GEAR MANUAL
40	302F924790 запросить цену →	2F924790	LABEL OPERATION
42	302F925780 запросить цену →	2F925780	SPRING DU

12. Controller Box 2F7-1

№	Артикул	Альт. артикул	Описание
1	302F939010 запросить цену →	2F939010	BOX CONTROLLER 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
2	302F939020 запросить цену →	2F939020	GUIDE OPTION 1 1 1 102 5MBSPP3006NW++R B0B03060 PAN HEAD SCREW(+) / M3 X 6 CRFREE
5	302F939030 запросить цену →	2F939030	PLATE SHIELD
7	302F846270 запросить цену →	2F846270	CONN.CORD ASSY S03117
9	302F939081 запросить цену →	2F939081	SCREW BOX
10	M70AK010 запросить цену →		WIRE SADDLE,RMS-1V0(TAKEUCHI)
11	302F902470 запросить цену →	2F902470	GASKET CONTBOX
12	302F939090 запросить цену →	2F939090	CAP NETWORK
13	7YBER0R0E001H01 запросить цену →	YB045410	FERRITE CORE

13. PT-430 & Parts Package 2F7-1

№	Артикул	Альт. артикул	Описание
1	303KW28010 запросить цену →	3KW28010	PLATE HANGER R 1 1 1 (cid:27) 302F780020 2F780020 PACKING ASSY
2	303KW28020 запросить цену →	3KW28020	PLATE HANGER L
3	303KW28030 запросить цену →	3KW28030	PLATE HANGER C
4			5AAVTRAY+009 2DH00060 TRAY FU SUB ASSY /PT2 TRAY FU A3
101			5MBTPB4006TW++R B1A54060 BIND T.T SCREW(+)/M4 X6 CRFREE S-T
102			5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
