Kyocera FS-2100D-2100DN-4100DN-4200DN-4300DN — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Frames
• 3. Paper Cassette
• 4. Paper Feed Section

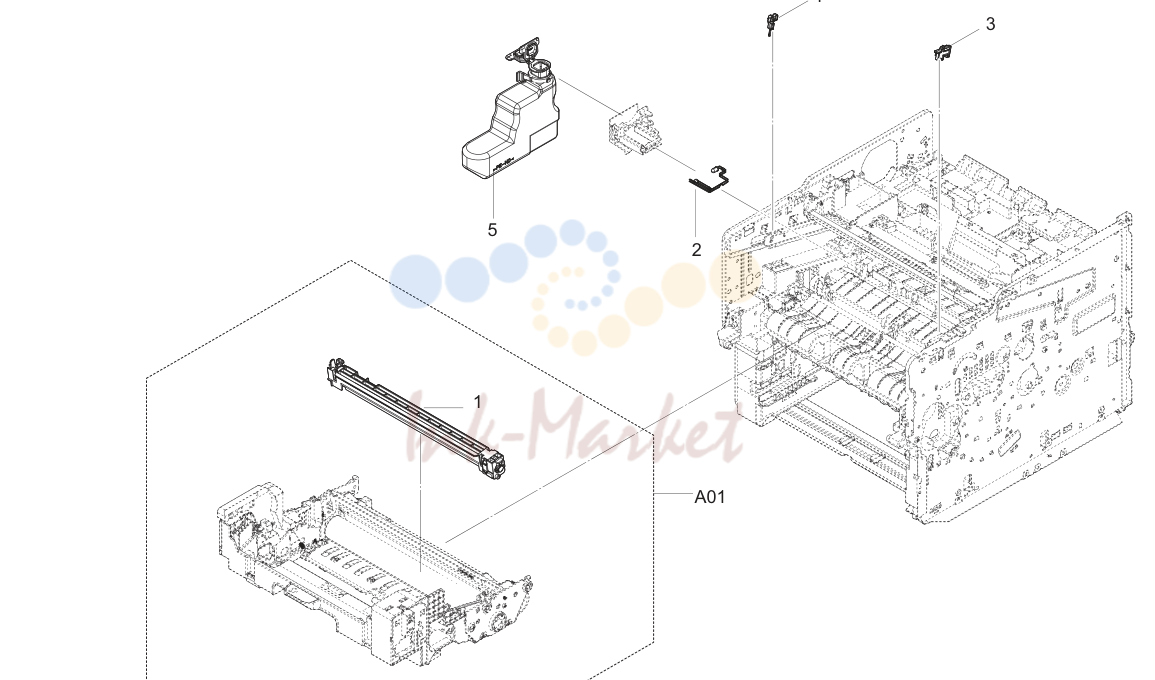

• 5. Image Formation Section

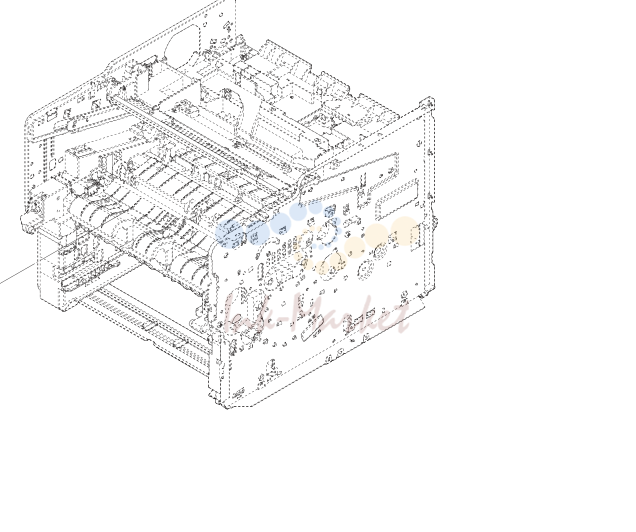

• 6. Developer Section
• 7. Exit Section
• 8. Drive Section
• 9. PT-320

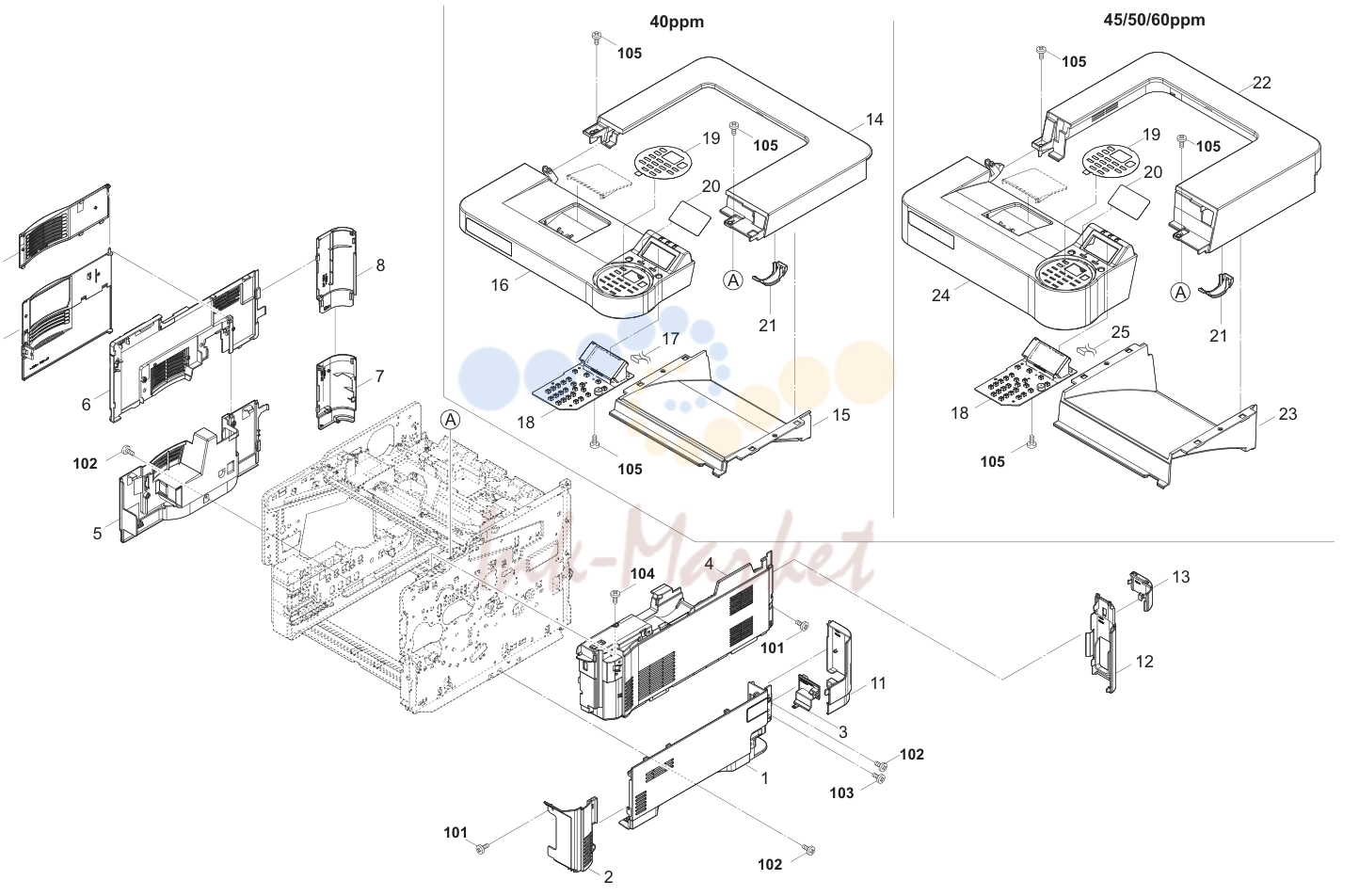

1. Covers

№	Артикул	Альт. артикул	Описание
1	302LV04070 запросить цену →	2LV04070	COVER RIGHT LOW
2	302LV04080 запросить цену →	2LV04080	COVER RIGHT FRONT
3	302LV04270 запросить цену →	2LV04270	COVER RIGHT REAR
4	302LV94290 запросить цену →	2LV94290	PARTS COVER RIGHT UP ASSY SP
5	302LV04050 запросить цену →	2LV04050	COVER LEFT LOW
6	302LV04040 запросить цену →	2LV04040	COVER LEFT UP
7	302LV04260 запросить цену →	2LV04260	COVER LEFT LOW REAR
8	302LV04250 запросить цену →	2LV04250	COVER LEFT UP REAR
9	302LV04190 запросить цену →	2LV04190	COVER SIDE LOW
10	302LV04170 запросить цену →	2LV04170	COVER SIDE UP
11	302LV04150 запросить цену →	2LV04150	COVER CONT LOW
12	302LV04140 запросить цену →	2LV04140	COVER CONT MIDDLE
13	302LV04130 запросить цену →	2LV04130	COVER CONT UP
14	302L294010 запросить цену →	2L294010	PARTS COVER TOP ASSY 40ppm
15	302L294110 запросить цену →	2L294110	PARTS TRAY TOP ASSY SP 40ppm
16	302L294020 запросить цену →	2L294020	PARTS LID TOP ASSY SP 40ppm without network
16	302MS94010 запросить цену →	2MS94010	PARTS LID TOP ASSY SP 40ppm with network
17	302L246080 запросить цену →	2L246080	CONN.CORD ASSY S03781 40ppm
18	302LV94050 запросить цену →	2LV94050	PARTS PWB ASSY PANEL SP
19	302LV05140 запросить цену →	2LV05140	SHEET OPE E
19	302LV05150 запросить цену →	2LV05150	SHEET OPE GER
19	302LV05160 запросить цену →	2LV05160	SHEET OPE FRA
19	302LV05170 запросить цену →	2LV05170	SHEET OPE ITA
19	302LV05180 запросить цену →	2LV05180	SHEET OPE SPA
19	302LV05190 запросить цену →	2LV05190	SHEET OPE POR
19	302LV05200 запросить цену →	2LV05200	SHEET OPE DUT
19	302LV05210 запросить цену →	2LV05210	SHEET OPE RUS
20	302LV04290 запросить цену →	2LV04290	PANEL LCD
21	302LV04280 запросить цену →	2LV04280	COVER CABLE
22	302LV94010 ✓ в наличии	2LV94010	PARTS COVER TOP ASSY SP 45/50/60ppm
23	302LV94280 запросить цену →	2LV94280	PARTS TRAY TOP ASSY SP 45/50/60ppm
24	302LV94020 запросить цену →	2LV94020	PARTS LID TOP ASSY SP 60ppm
24	302L194010 запросить цену →	2L194010	PARTS LID TOP ASSY SP 50ppm
24	302MT94010 запросить цену →	2MT94010	PARTS LID TOP ASSY SP 45ppm
25	302LV46300 запросить цену →	2LV46300	CONN.CORD ASSY S03682 45/50/60ppm
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB780308H запросить цену →	BB111200	+BIND T.T S SCREW 3X8 SR(BLACK)
103	7BB282308H запросить цену →	BB111240	+TP-FLAT T.T P SCREW 3X8(BLACK)
104	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR
105	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

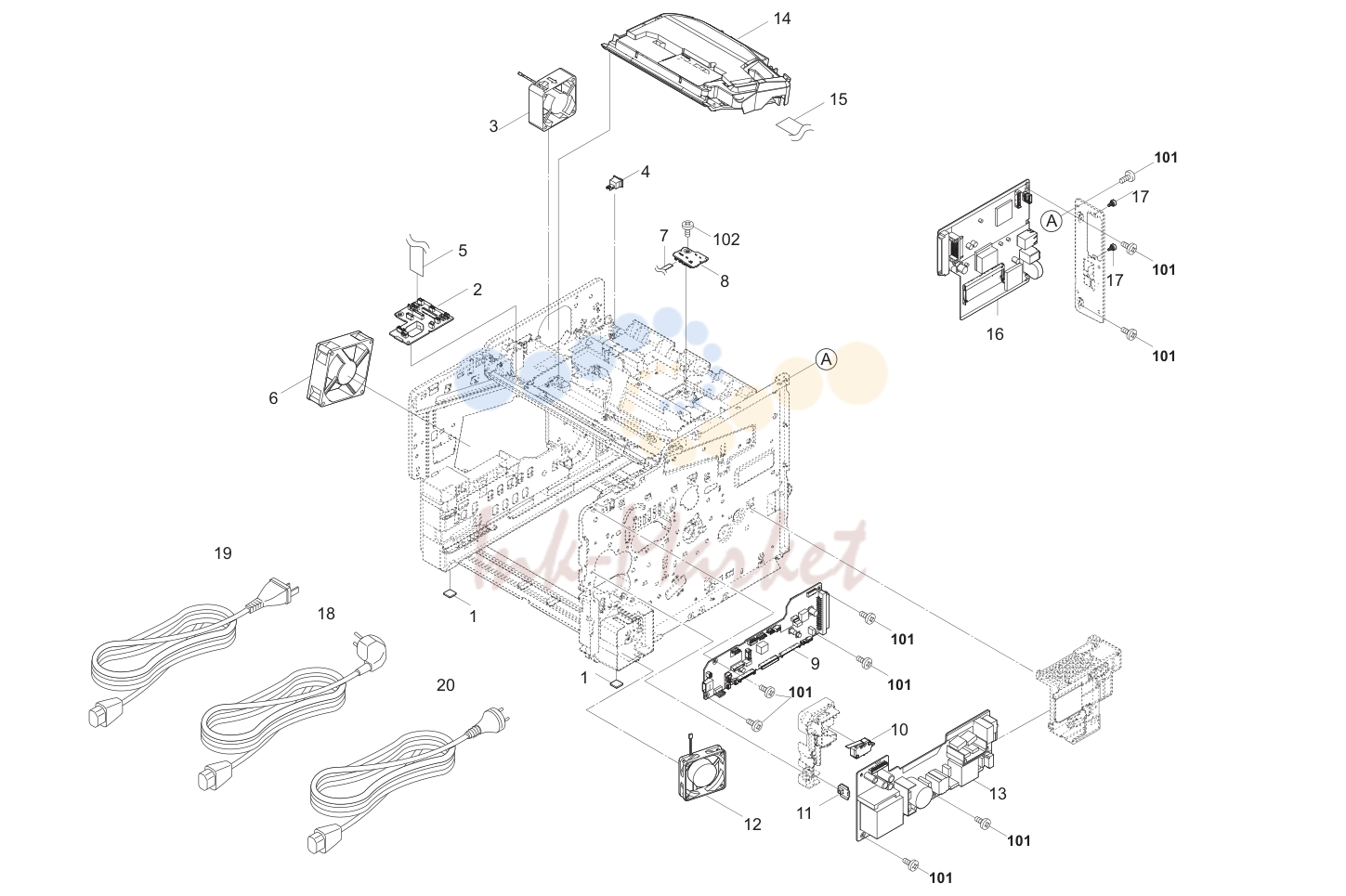

2. Frames

№	Артикул	Альт. артикул	Описание
1	302HN02611 запросить цену →	2HN02611	FOOT
2	302LV94190 запросить цену →	2LV94190	PARTS PWB ASSY CONNECT-L SP 45/50/60ppm
2	302L294090 ✓ в наличии	2L294090	PARTS PWB ASSY CONNECT-L SP 40ppm
3	302GR44080 ✓ в наличии	2GR44080	FAN LSU 60-25
4			7SP01000006+H01 SP121020 SW.PUSH 45/50/60ppm
5	302LV46140 запросить цену →	2LV46140	CONN.CORD ASSY S03666 45/50/60ppm
5	302L246060 запросить цену →	2L246060	CONN.CORD ASSY S03720 40ppm
6	302HN44010 ✓ в наличии	2HN44010	FAN MOTOR
7	302LV46420 запросить цену →	2LV46420	CONN.CORD ASSY S03737
8	302LV94220 ✓ в наличии	2LV94220	PARTS PWB ASSY TH CONNECT SP
9	302LV94110 запросить цену →	2LV94110	PARTS PWB ASSY ENGINE SP 60ppm
9	302L194030 запросить цену →	2L194030	PARTS PWB ASSY ENGINE SP 50ppm
9	302MT94020 запросить цену →	2MT94020	PARTS PWB ASSY ENGINE SP 45ppm
9	302L294080 запросить цену →	2L294080	PARTS PWB ASSY ENGINE SP 40ppm without network
9	302MS94030 запросить цену →	2MS94030	PARTS PWB ASSY ENGINE SP 40ppm with network
10	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH
11	302LV94210 ✓ в наличии	2LV94210	PARTS PWB ASSY SWITCH SP
12	302FZ94420 ✓ в наличии	2FZ94420	PARTS,FAN COOLING CONVEYING SP 45/50/60ppm
12	302FZ94420 ✓ в наличии	2FZ94420	PARTS,FAN COOLING CONVEYING SP 40ppm
13	302LV94070 запросить цену →	2LV94070	PARTS SWITCHING REGULATOR 230V SP 45/50/60ppm
13	302LV94080 запросить цену →	2LV94080	PARTS SWITCHING REGULATOR 120V SP 45/50/60ppm
13	302L294040 ✓ в наличии	2L294040	PARTS SWITCHING REGULATOR 230V SP 40ppm
13	302L294050 запросить цену →	2L294050	PARTS SWITCHING REGULATOR 120V SP 40ppm
14	302LV93090 запросить цену →	2LV93090	LK-3130 60ppm
14	302MS93060 запросить цену →	2MS93060	LK-3100 40/45/50ppm
15	302LV46290 запросить цену →	2LV46290	CONN.CORD ASSY S03681
16	302LV94100 запросить цену →	2LV94100	PARTS PWB ASSY MAIN SP EU 40/45/50/60ppm with network
16	302LV94090 запросить цену →	2LV94090	PARTS PWB ASSY MAIN SP 40/45/50/60ppm with network
16	302L294070 запросить цену →	2L294070	PARTS PWB ASSY MAIN SP EU 40ppm without network
16	302L294060 запросить цену →	2L294060	PARTS PWB ASSY MAIN SP 40ppm without network
17	302F939082 запросить цену →	2F939082	SCREW BOX
18	302FV45020 запросить цену →	2FV45020	AC CORD ASSY
19	3019527401 запросить цену →	19527401	POWER CORD(120)
20	302FV45040 запросить цену →	2FV45040	AC CORD ASSY
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200410H запросить цену →	BB105700	+BIND T.T P SCREW 4X10

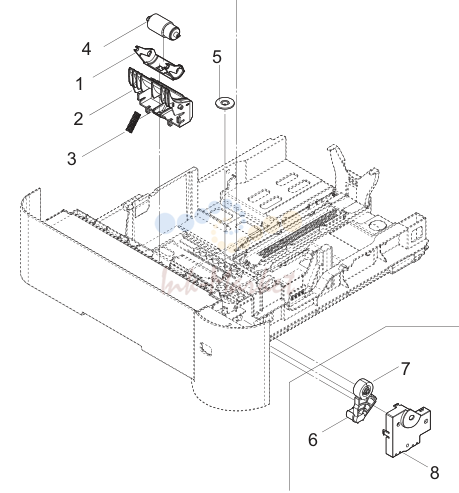

3. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302LV09110 2LV09110 HOLDER RETARD
2			•302LV09120 2LV09120 GUIDE RETARD
3			•302LV09130 2LV09130 SPRING RETARD
4			•302F909171 2F909171 RETARD ROLLER ASSY
5			•5MVG127DN071 2A807050 GEAR CASSETTE /A-49 CASSETTE A4
6			•302LV09240 2LV09240 GEAR Z48S LIFT 45/50/60ppm
7			•302LV09220 2LV09220 GEAR Z15S JOINT 45/50/60ppm
8			•302LV09200 2LV09200 COVER LIFT GEAR 45/50/60ppm

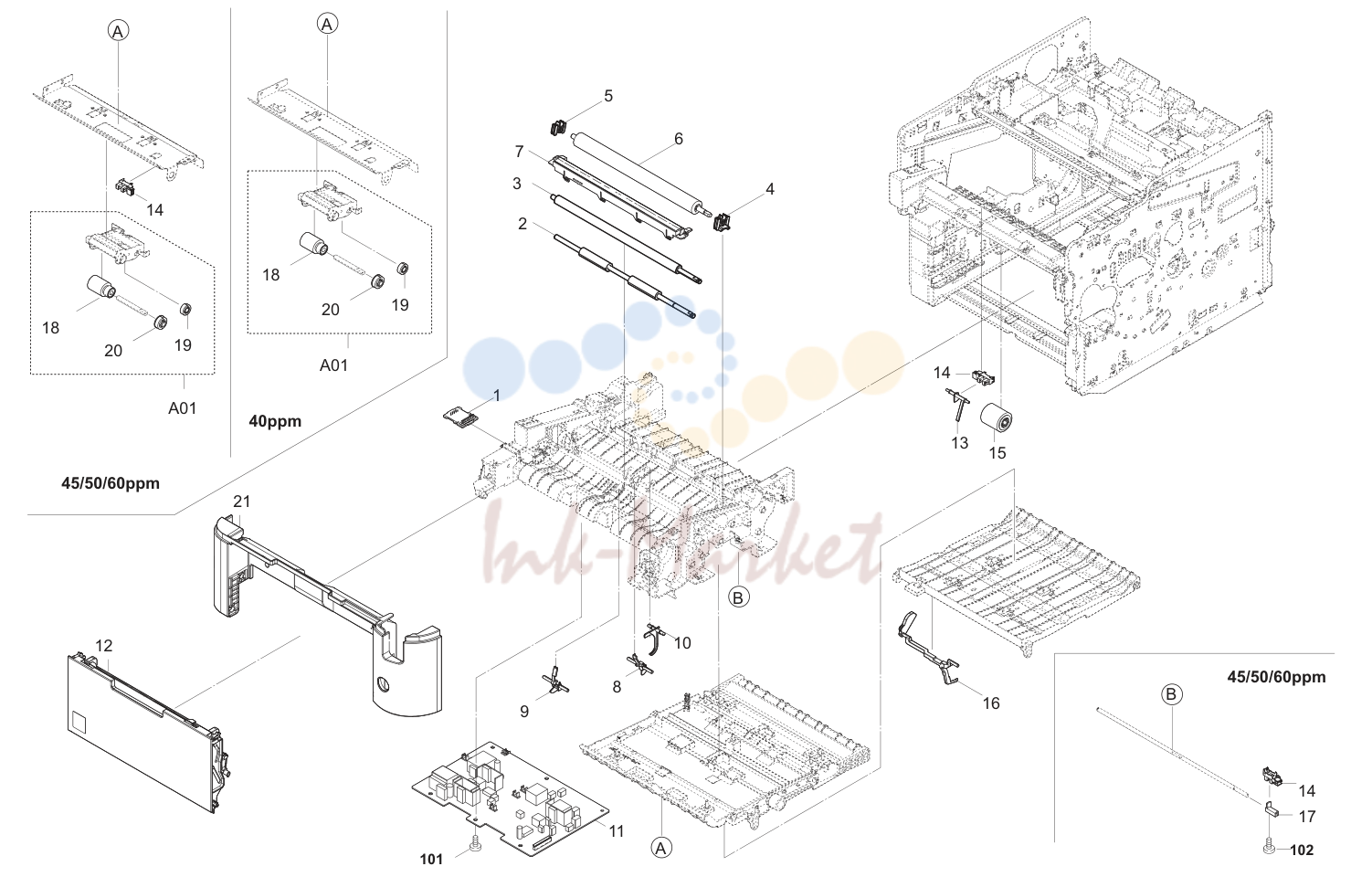

4. Paper Feed Section

№	Артикул	Альт. артикул	Описание
1	302LV94200 ✓ в наличии	2LV94200	PARTS PWB ASSY DRUM CONNECT SP
2	302LV94170 ✓ в наличии	2LV94170	PARTS ROLLER REGIST LOW SP
3	302LV94180 ✓ в наличии	2LV94180	PARTS ROLLER REGIST UP SP
4	302F924190 ✓ в наличии	2F924190	BUSH TRANSFER R
5	302LV24360 ✓ в наличии	2LV24360	BUSH TRANSFER L
6	302LV94130 ✓ в наличии	2LV94130	PARTS ROLLER TRANSFER SP
7	302LV94260 запросить цену →	2LV94260	PARTS GUIDE PAPER CHUTE SP
8	302LV24100 ✓ в наличии	2LV24100	ACTUATOR IMAGE 45/50/60ppm
9	302L224030 ✓ в наличии	2L224030	ACTUATOR REGIST 40ppm
10	302LV24110 ✓ в наличии	2LV24110	ACTUATOR DU
11	302LV94060 ✓ в наличии	2LV94060	PARTS HIGH VOLTAGE UNIT SP 45/50/60ppm
11	302L294030 ✓ в наличии	2L294030	PARTS HIGH VOLTAGE UNIT SP 40ppm
12	302LV94040 ✓ в наличии	2LV94040	PARTS COVER MPF ASSY SP
13	302LV08180 ✓ в наличии	2LV08180	ACTUATOR MPF
14	303M894260 ✓ в наличии	3M894260	PARTS SENSOR OPT SP 45/50/60ppm
14	303M894260 ✓ в наличии	3M894260	PARTS SENSOR OPT SP 40ppm
15	302HS08260 ✓ в наличии	2HS08260	ROLLER M/P ASSY
16	302LV29090 ✓ в наличии	2LV29090	ACTUATOR PE
17	302LV24450 запросить цену →	2LV24450	ACTUATOR ENVELOPE 45/50/60ppm
18			•302F906230 2F906230 PULLEY FEED ASSY
19			•302F906030 2F906030 GEAR FEED Z26H
20			•302F906280 2F906280 GEAR FEED Z30H
21	302LV04160 запросить цену →	2LV04160	COVER FRONT 45/50/60ppm
21	302L294120 запросить цену →	2L294120	PARTS COVER FRONT ASSY SP 40ppm
101	7BB200412H запросить цену →	BB105710	+BIND T.T P SCREW 4X12
102	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4

5. Image Formation Section

№	Артикул	Альт. артикул	Описание
2	302LV94120 запросить цену →	2LV94120	PARTS TONER FULL DETECT ASSY SP
3	302LV02110 ✓ в наличии	2LV02110	STOPPER PROCESS
4	302LV02200 ✓ в наличии	2LV02200	STOPPER PROCESS L

6. Developer Section

№	Артикул	Альт. артикул	Описание
1	302LV93110 ✓ в наличии	2LV93110	FK-3130(E) 45/50/60ppm
1	302LV93130 запросить цену →	2LV93130	FK-3130(U) 45/50/60ppm
1	302MS93070 запросить цену →	2MS93070	FK-3100(E) 40ppm
1	302MS93090 запросить цену →	2MS93090	FK-3100(U) 40ppm

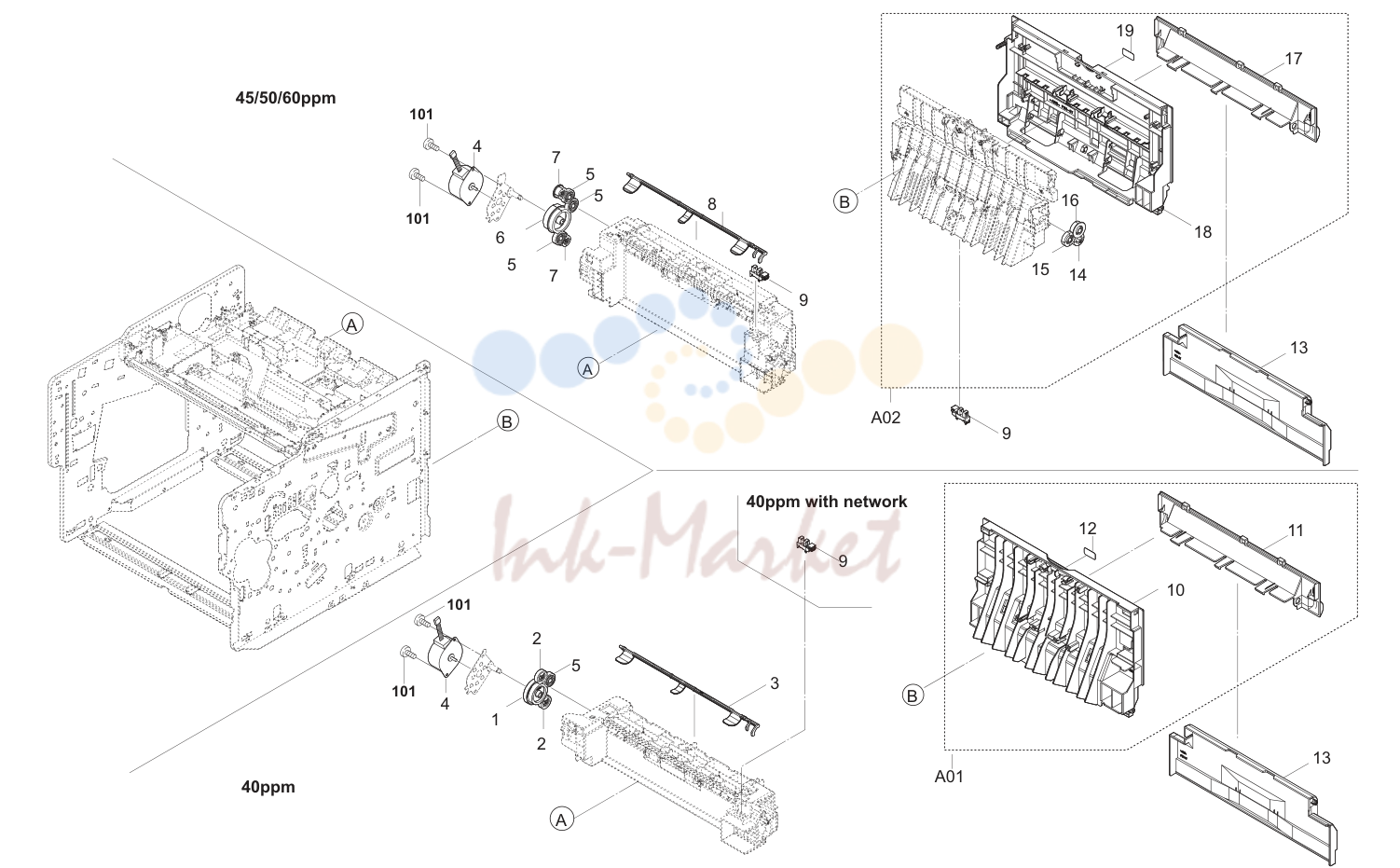

7. Exit Section

№	Артикул	Альт. артикул	Описание
1	302L228040 запросить цену →	2L228040	GEAR Z66R Z34S 40ppm
2	302L228030 ✓ в наличии	2L228030	GEAR Z21S EXIT 40ppm
3	302L228090 ✓ в наличии	2L228090	ACTUATOR OVERFLOW 40ppm
4	302F944131 ✓ в наличии	2F944131	MOTOR EJECT
5	302LV28050 ✓ в наличии	2LV28050	GEAR Z22S 45/50/60ppm
5	302LV28050 ✓ в наличии	2LV28050	GEAR Z22S 40ppm
6	302LV28030 запросить цену →	2LV28030	GEAR Z66R-Z40S 45/50/60ppm
7	302LV28040 ✓ в наличии	2LV28040	GEAR Z17S 45/50/60ppm
8	302LV28140 запросить цену →	2LV28140	ACTUATOR OVERFLOW 45/50/60ppm
9	303M894260 ✓ в наличии	3M894260	PARTS SENSOR OPT SP 45/50/60ppm
9	303M894260 ✓ в наличии	3M894260	PARTS SENSOR OPT SP 40ppm with network
10			•302L204040 2L204040 COVER REAR UP
11			•302LV04110 2LV04110 COVER REAR LOW
12			•302MC34040 2MC34040 LABEL PUSH
13	302LV04120 запросить цену →	2LV04120	COVER CASSETTE
14			•302LV28090 2LV28090 GEAR Z20S
15			•302LV28190 2LV28190 GEAR Z22S B
16			•302LV28100 2LV28100 GEAR Z22S A
17			•302LV04110 2LV04110 COVER REAR LOW
18			•302LV04100 2LV04100 COVER REAR UP
19			•302MC34040 2MC34040 LABEL PUSH
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

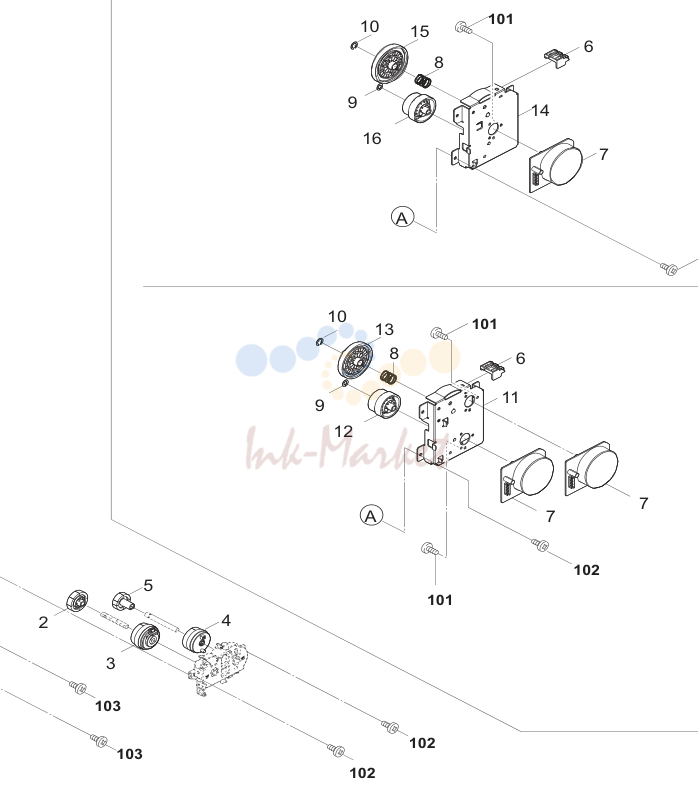

8. Drive Section

№	Артикул	Альт. артикул	Описание
1	302LV94250 запросить цену →	2LV94250	PARTS DRIVE FEED ASSY SP 45/50/60ppm
1	302MS94050 запросить цену →	2MS94050	PARTS DRIVE FEED ASSY SP 40ppm
2	302LV31440 ✓ в наличии	2LV31440	GEAR Z32L REG CL 45/50/60ppm
3	303M894090 запросить цену →	3M894090	PARTS CLUTCH 50 Z35R SP
4	302LV94160 запросить цену →	2LV94160	PARTS CLUTCH 20-2W Z35R
5	302LV31180 ✓ в наличии	2LV31180	GEAR Z26L DLP CLUTCH
6	302LV39040 ✓ в наличии	2LV39040	RAIL PWB MAIN B
7	302K394201 запросить цену →	2K394201	PARTS MOTOR-BL W30 SP 45/50/60ppm
7	302K394201 запросить цену →	2K394201	PARTS MOTOR-BL W30 SP 40ppm
8	302LV31290 запросить цену →	2LV31290	SPRING COUPLING DRUM
9	2C904550 запросить цену →	2C904550	CUT WASHER
10	302K914570 запросить цену →	2K914570	CUT WASHER
11	302LV31010 запросить цену →	2LV31010	PLATE DRIVE 45/50/60ppm
12	302LV31060 ✓ в наличии	2LV31060	GEAR Z80R-Z36L 45/50/60ppm
13	302LV31050 ✓ в наличии	2LV31050	GEAR Z119R 45/50/60ppm
14	302L231030 запросить цену →	2L231030	PLATE DRIVE 40ppm
15	302L231040 ✓ в наличии	2L231040	GEAR Z128R 40ppm
16	302L231050 ✓ в наличии	2L231050	GEAR Z86R-Z36L 40ppm
101	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
103	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR

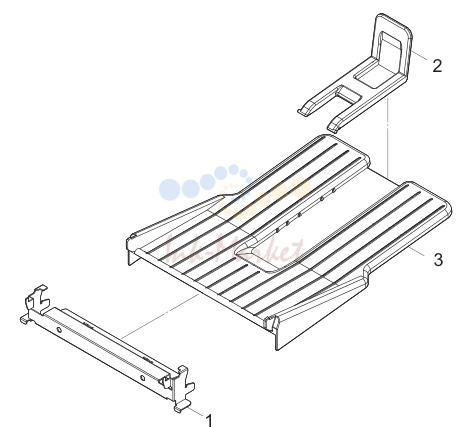

9. PT-320

№	Артикул	Альт. артикул	Описание
1	303N728010 запросить цену →	3N728010	PLATE HOOK
2	303N728030 запросить цену →	5MVL664SH001	STOPPER PAPER REAR
3	303N728020 запросить цену →	3N728020	TRAY REAR
