Kyocera FS-2020D 3920DN 4020DN — каталог запчастей со схемами

Содержание

• 1. Covers (FS-4020DN/3920DN)
• 2. Covers (FS-2020D)
• 3. Frames 1
• 4. Frames 2
• 5. Paper Cassette (FS-4020DN/3920DN)
• 6. Paper Cassette (FS-2020D)
• 7. Paper Feed Section 1
• 8. Paper Feed Section 2

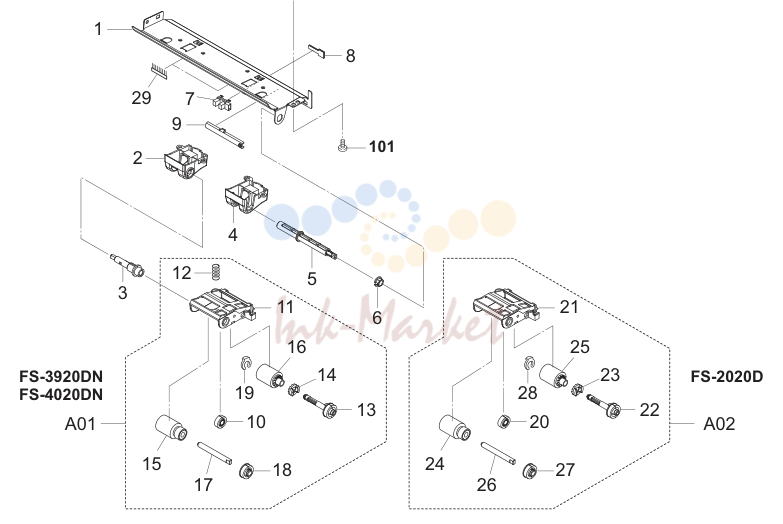

• 9. Paper Feed Section 3

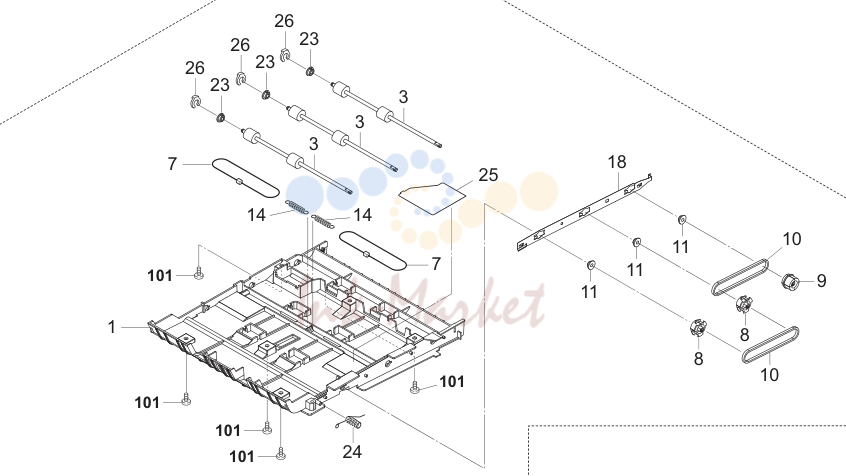

• 10. Paper Feed Section 4

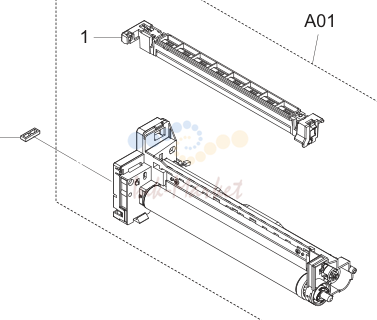

• 11. Image Formation Section

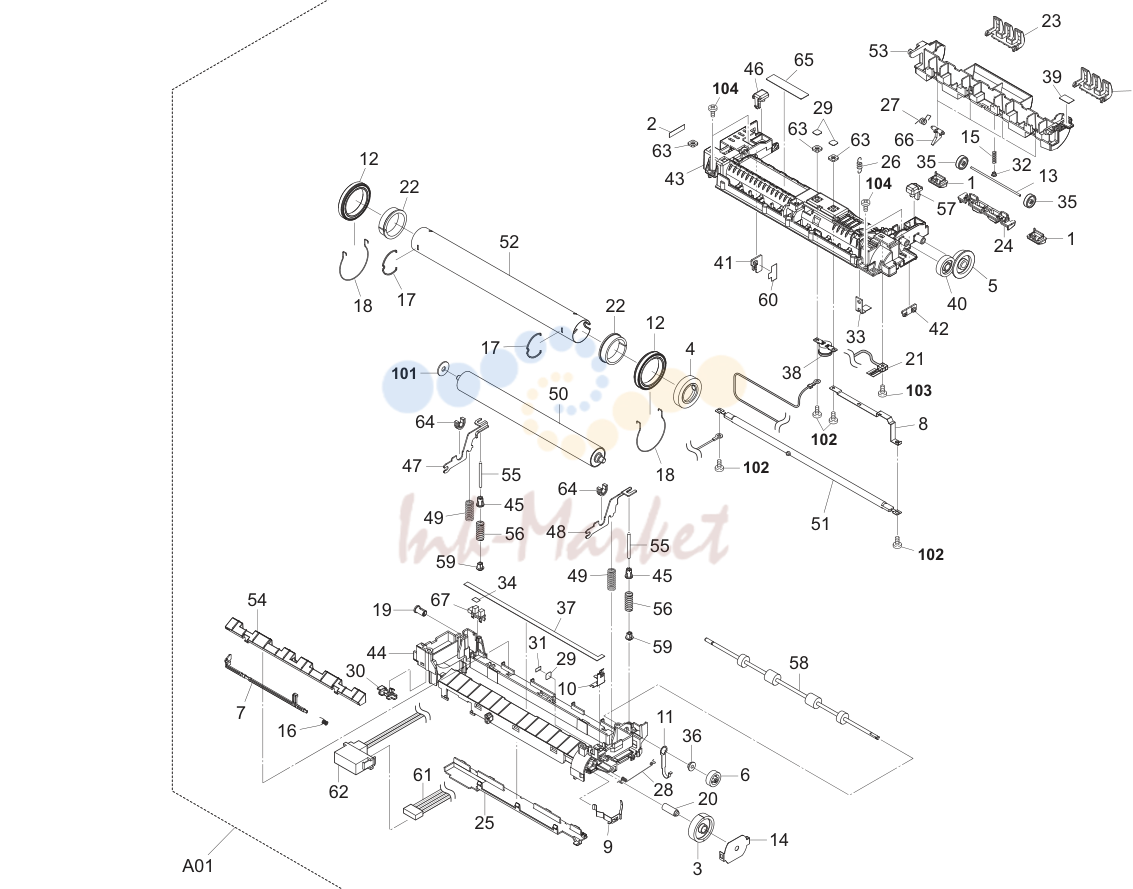

• 12. Fuser Section 1 (FS-2020D)

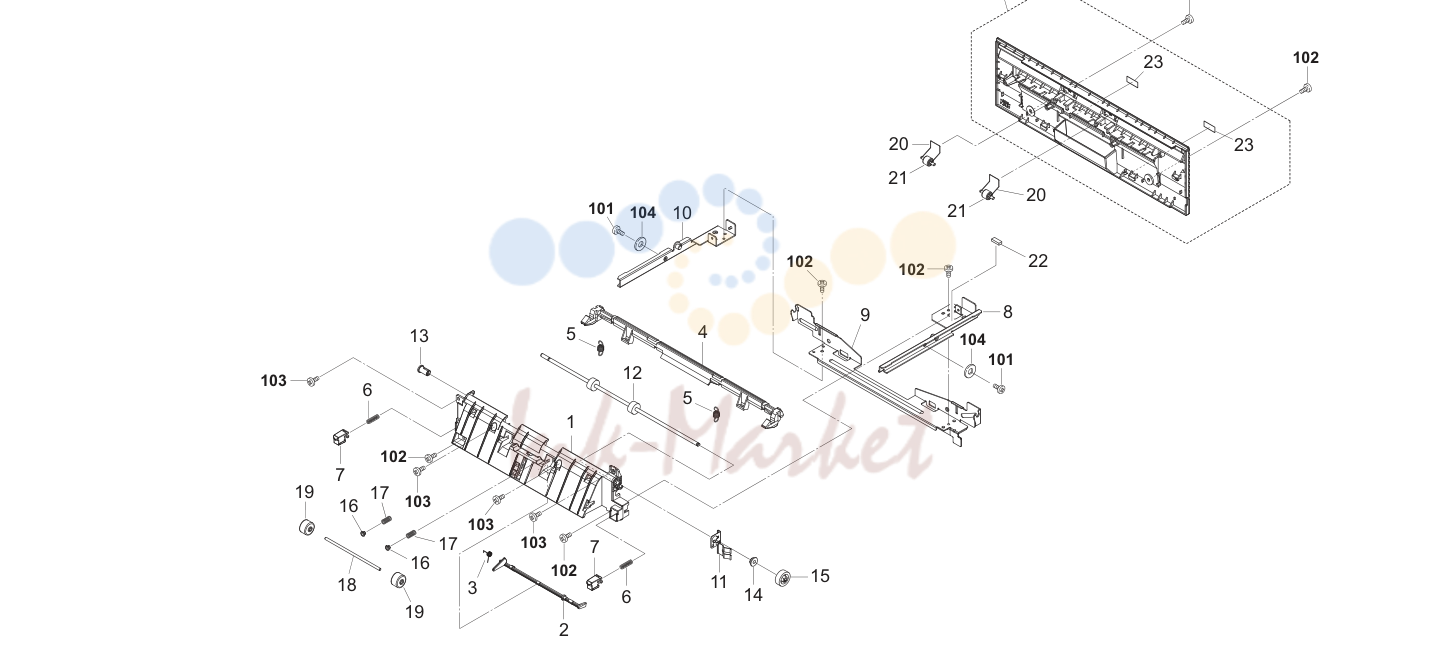

• 13. Fuser Section 2 (FS-4020DN/3920DN)

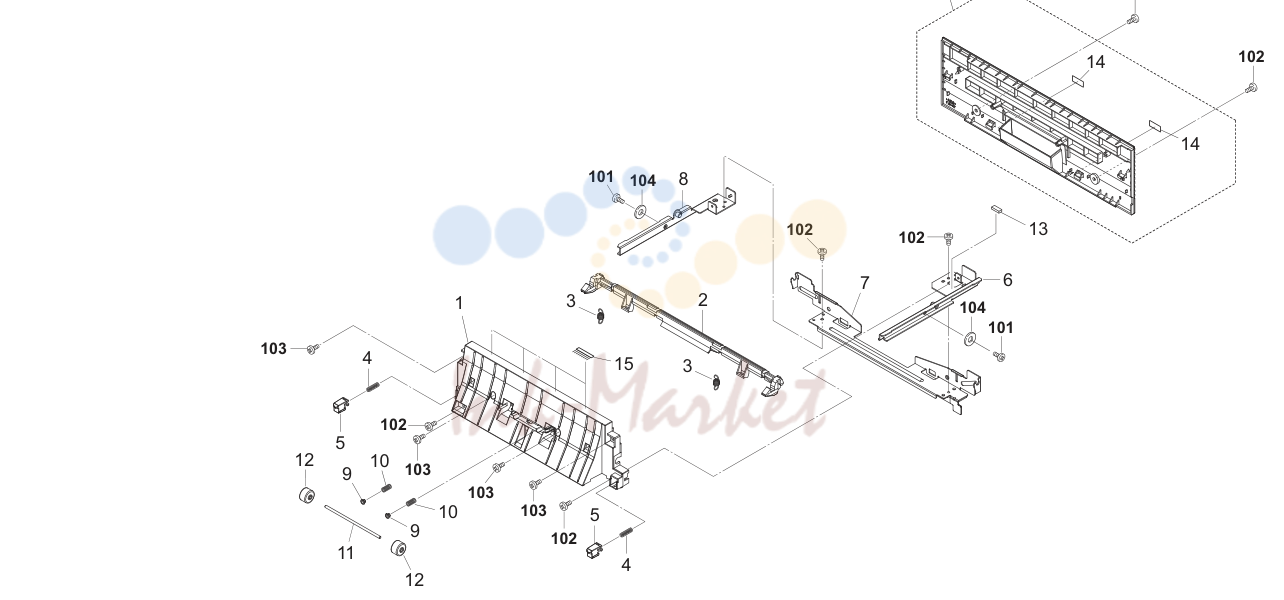

• 14. Fuser Section 2 (FS-2020D)

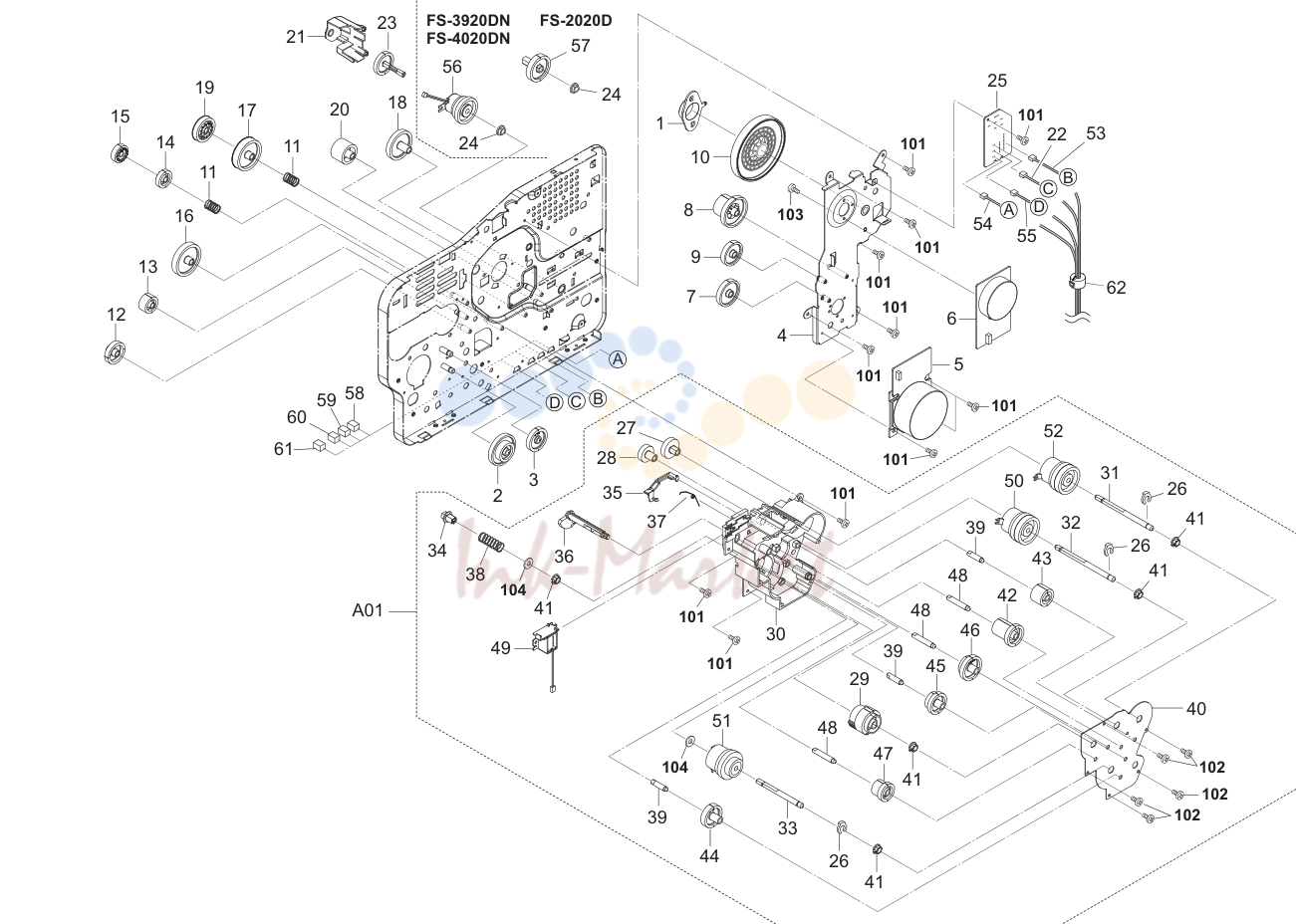

• 15. Drive Section

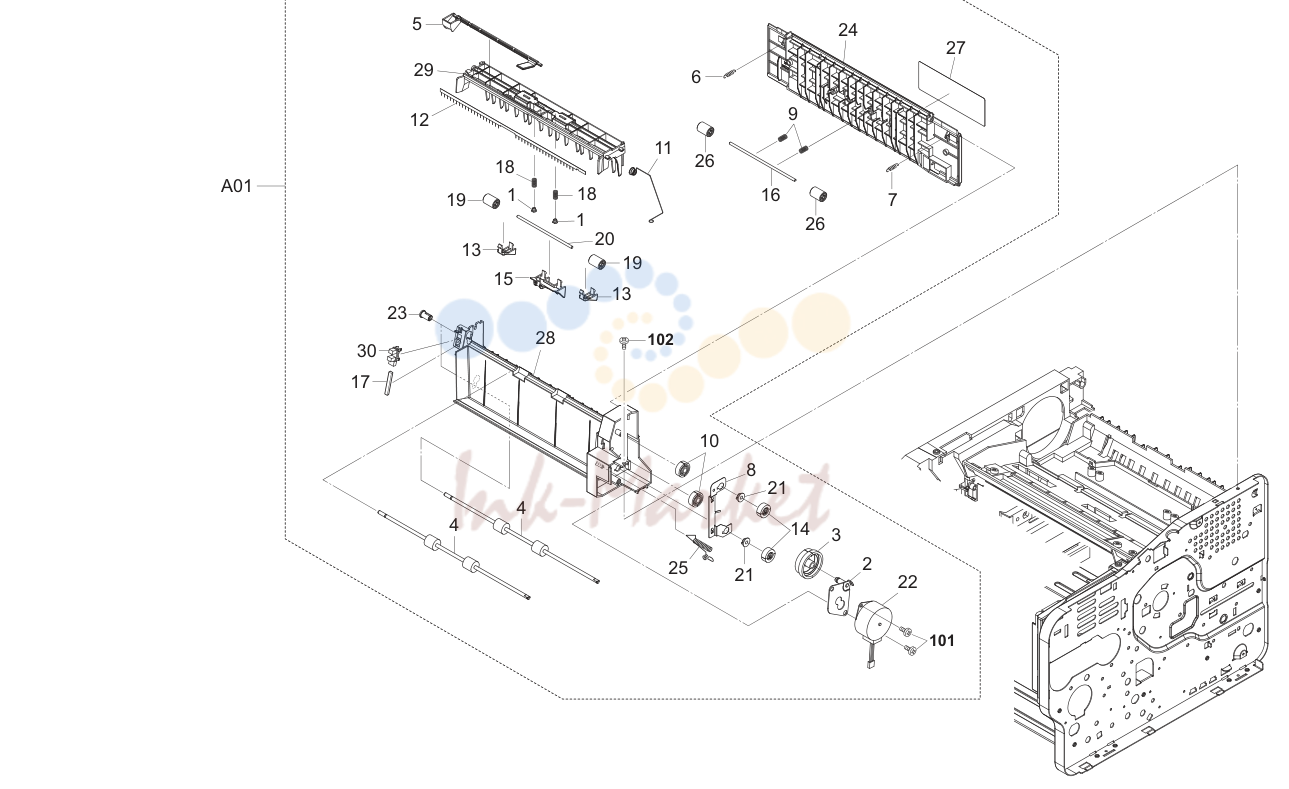

• 16. Exit Section (FS-4020DN/3920DN)

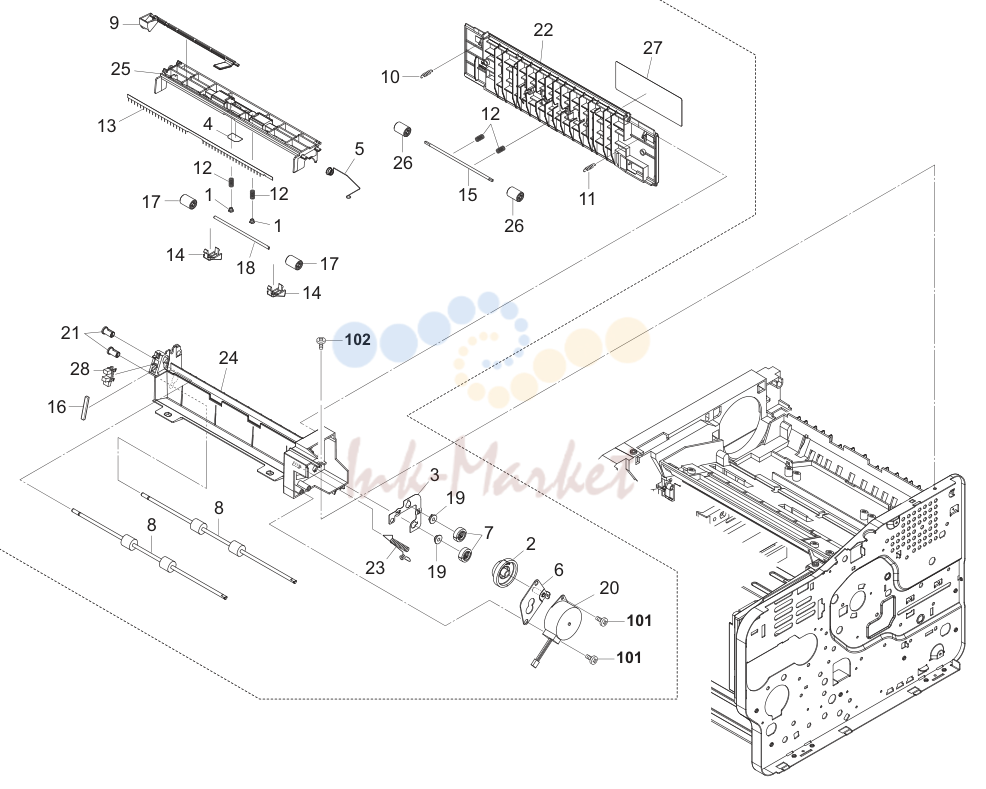

• 17. Exit Section (FS-2020D)

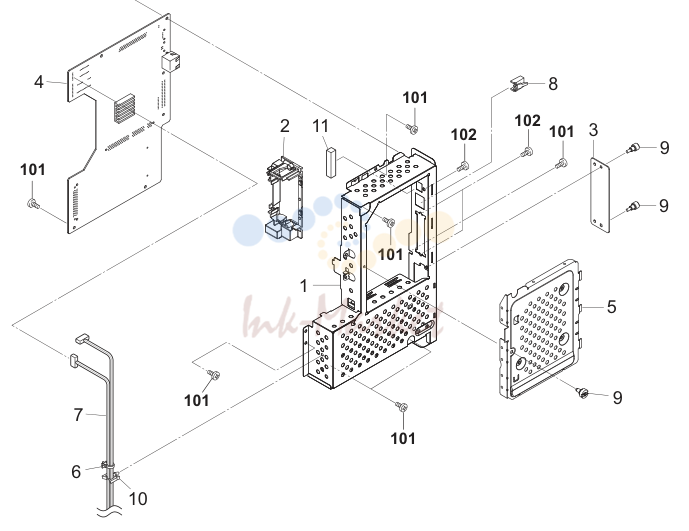

• 18. Electrical Components

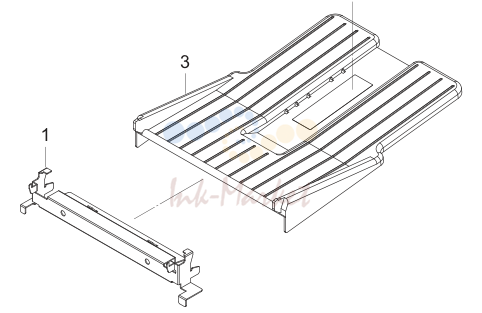

• 19. PT-310

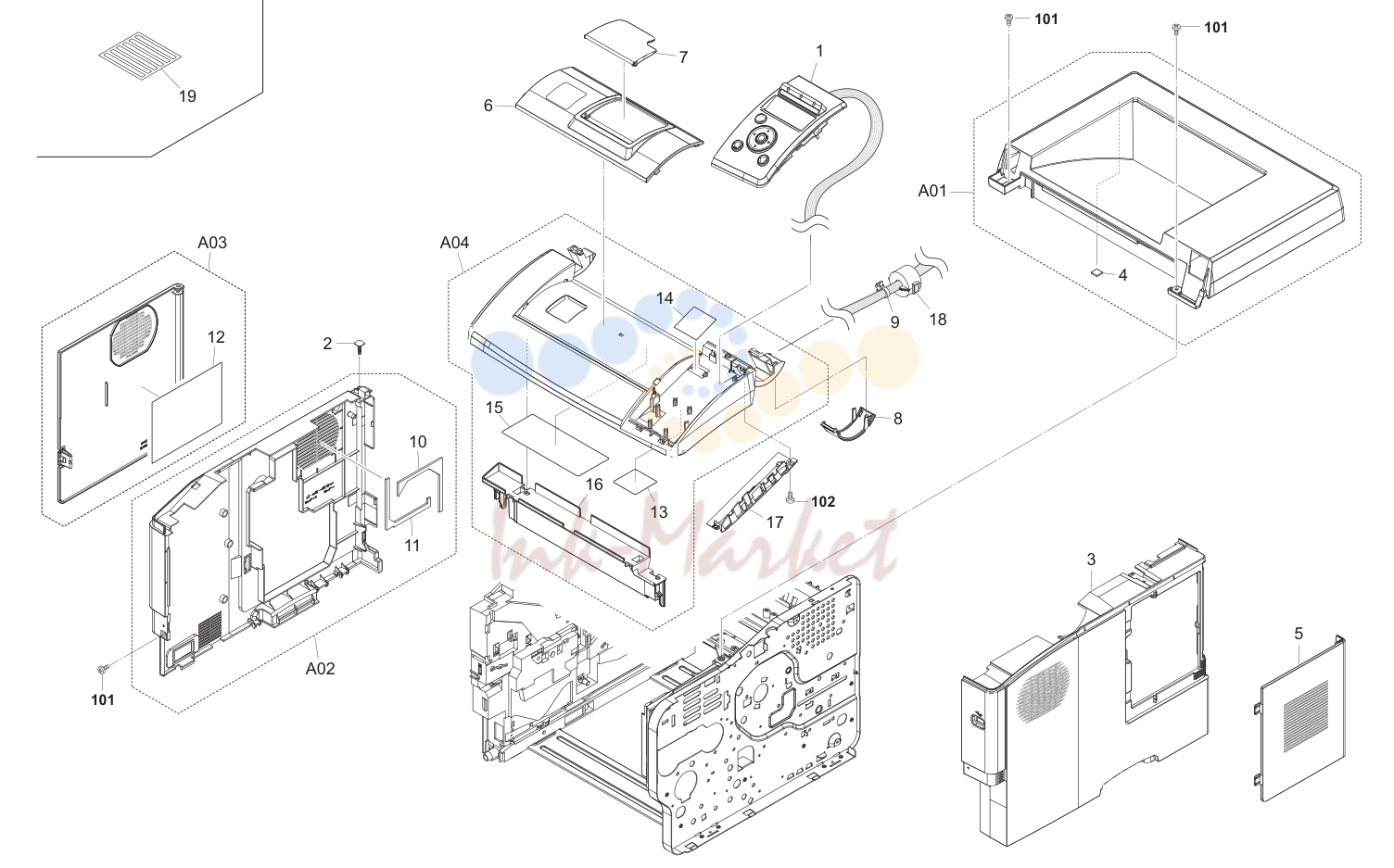

1. Covers (FS-4020DN/3920DN)

№	Артикул	Альт. артикул	Описание
2	302F904140 запросить цену →	2F904140	HINGE SIDE
4			•302F904170 2F904170 SPONGE COVER TOP
9			7YZM420003++H01 YZ052580 ACCESS.BAND
10			•302J004110 2J004110 SPONGE A FAN L
11			•302J004120 2J004120 SPONGE B FAN L
12			•302J004130 2J004130 SEAL COVER LEFT
13			•302F934120 2F934120 LABEL INSTALL DLP
13			•302F934100 2F934100 LABEL INSTALL DLP
14			•302F904180 2F904180 SHEET ATTACHMENT
15			•302J034010 2J034010 LABEL JAM OPERATION
16			•302J104040 2J104040 COVER FRONT
17	302J105060 запросить цену →	2J105060	COVER LCD PWB
18	7YBEJ0J0D001H01 запросить цену →	YB045400	FERRITE CORE
19	302J005140 запросить цену →	2J005140	LABEL LED SHEET

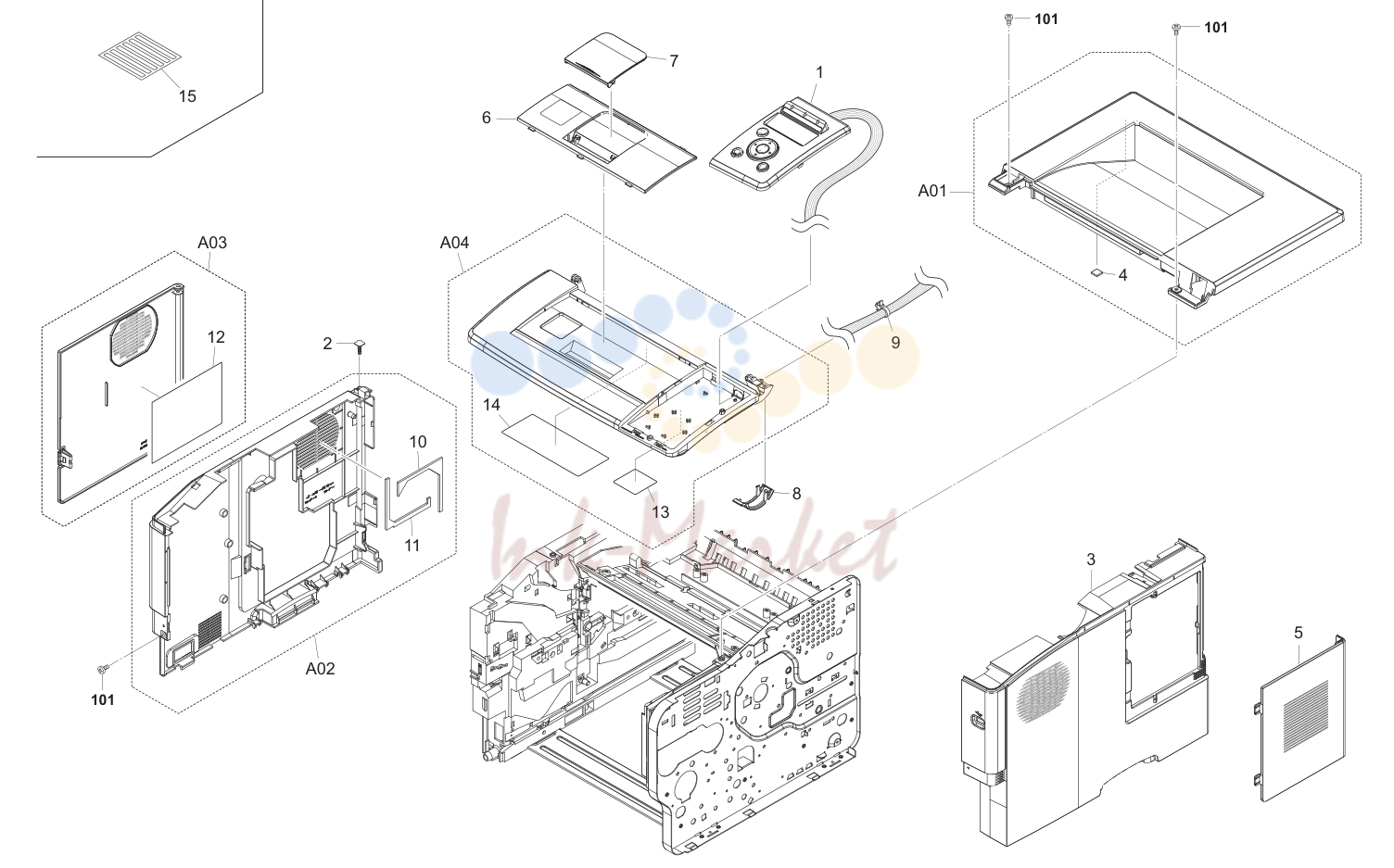

2. Covers (FS-2020D)

№	Артикул	Альт. артикул	Описание
2	302F904140 запросить цену →	2F904140	HINGE SIDE
4			•302F904170 2F904170 SPONGE COVER TOP
9			7YZM420003++H01 YZ052580 ACCESS.BAND
10			•302J004110 2J004110 SPONGE A FAN L
11			•302J004120 2J004120 SPONGE B FAN L
12			•302J004130 2J004130 SEAL COVER LEFT
13			•302F934120 2F934120 LABEL INSTALL DLP
13			•302F934100 2F934100 LABEL INSTALL DLP
14			•302J034010 2J034010 LABEL JAM OPERATION
15	302J005140 запросить цену →	2J005140	LABEL LED SHEET

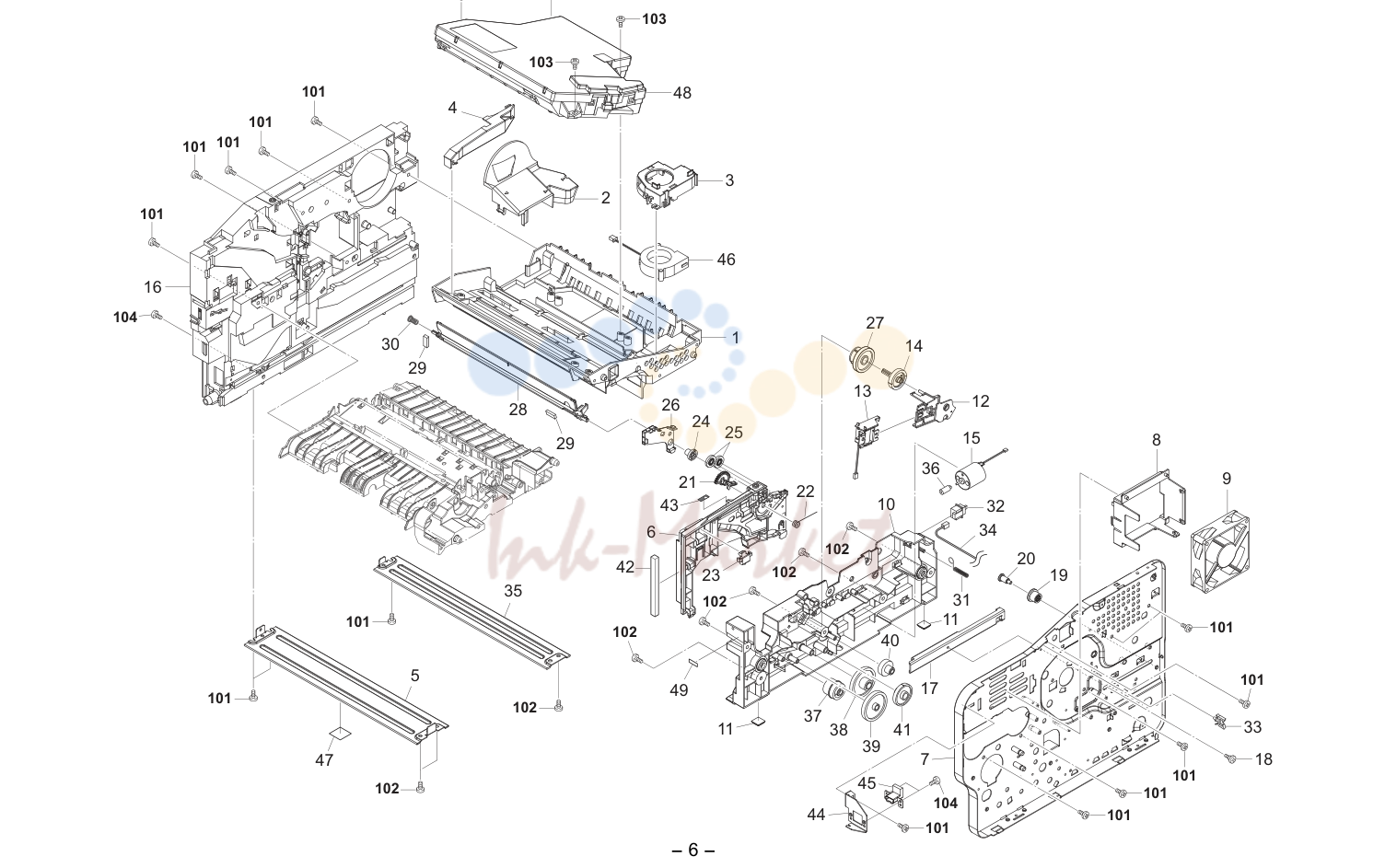

3. Frames 1

№	Артикул	Альт. артикул	Описание
1	302J002020 запросить цену →	2J002020	FRAME CENTER 1 1 1 1 (cid:27) 48 302J093050 2J093050 LK-340 (FS-2020D)
2	302F902220 запросить цену →	2F902220	COOLING DUCT LEFT 1 1 1 1 49 302J002100 2J002100 SHEET GUIDE
3	302J002040 запросить цену →	2J002040	BRACKET FAN
4	302F902380 запросить цену →	2F902380	COOLING DUCT LEFT A
5	302F902041 запросить цену →	2F902041	PLATE BOTTOM
6	302F902060 запросить цену →	2F902060	GUIDE DLP R
7	302F902021 запросить цену →	2F902021	FRAME RIGHT
8	302F902070 запросить цену →	2F902070	DUCT RIGHT FRAME 1 1 1 1 101 7BB200410H BB105700 +BIND T.T P SCREW 4X10
10	302F902050 запросить цену →	2F902050	GUIDE CASSETTE (FS-4020DN/3920DN) 1 1 1 1 103 7BB200416H1 BB105840 +BIND T.T P SCREW 4X16
10	302F802010 запросить цену →	2F802010	GUIDE CASSETTE (FS-2020D) 1 1 1 1 104 7BB100306H1 BB105820 +BIND T.T S SCREW 3X6
16	302F902011 запросить цену →	2F902011	FRAME LEFT
18	3CZ02230 запросить цену →	3CZ02230	PIN,HOOK FULCRUM
22	302F912360 запросить цену →	2F912360	SPRING SHUTTER ARM
29	2C906260 запросить цену →	2C906260	SHEET ABSORBER
30	302F912370 запросить цену →	2F912370	SPRING SHUTTER L
31	302F925872 запросить цену →	2F925872	SPRING RAIL SW
32			7SP01000001+H01 SP044290 SW.PUSH
33			7YZM610021++H01 YZ068620 ACCESS.SADDLE
34	302J046010 запросить цену →	2J046010	CONN. CORD ASSY S03448
35	302J002030 запросить цену →	2J002030	PLATE BOTTOM
42	302F902480 запросить цену →	2F902480	SPONGE MULTI
43	302FV14500 запросить цену →	2FV14500	LABEL GUIDE DLP
44	302J002051 запросить цену →	2J002051	BRACKET USB
45	302J046250 запросить цену →	2J046250	CONN. CORD ASSY S03497
47	302F802030 запросить цену →	2F802030	SPACER PLATE BOTTOM (FS-2020D)

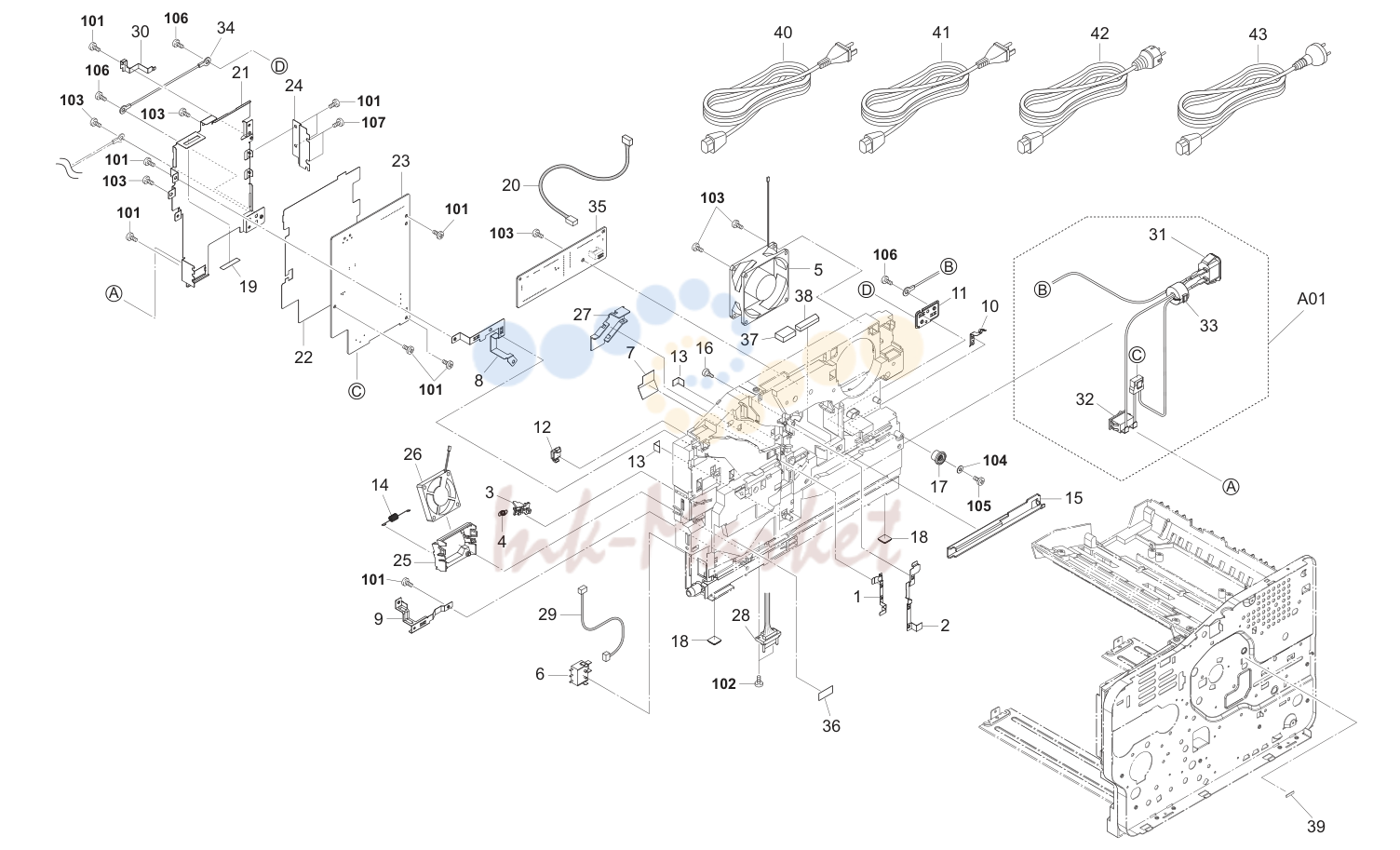

4. Frames 2

№	Артикул	Альт. артикул	Описание
4	302F902180 запросить цену →	2F902180	SPRING LEVER EF (FS-4020DN/3920DN) 1 1 1 1 104 C2804100 C2804100 POLYESTER SLIDER WASHER 4.1X10X0.5T
7	302F902340 запросить цену →	2F902340	SHEET BIAS 1 1 1 1 107 7BB200308H BB105660 +BIND T.T P SCREW 3X8
8	302F902321 запросить цену →	2F902321	PLATE EARTH FEED
9	302F902280 запросить цену →	2F902280	PLATE EARTH BOTTOM
10	302F902390 запросить цену →	2F902390	PLATE EARTH RAIL
11	302F902402 запросить цену →	2F902402	PLATE EARTH MAIN
13	302F902450 запросить цену →	2F902450	SHEET WIRE
14	302F902410 запросить цену →	2F902410	SPRING EARTH FAN
16	3CZ02230 запросить цену →	3CZ02230	PIN,HOOK FULCRUM
19	302F902490 запросить цену →	2F902490	SHEET POWER PLATE
20	302F846060 запросить цену →	2F846060	CONN.CORD ASSY S03047
21	302F902101 запросить цену →	2F902101	PLATE POWER PWB
22	302F902110 запросить цену →	2F902110	SHEET POWER PWB
24	302F902330 запросить цену →	2F902330	PLATE HEAT SINK
25	302F902250 запросить цену →	2F902250	MOUNT FAN MOTOR
27	302F902240 запросить цену →	2F902240	COVER WIRE A
28	302J046080 запросить цену →	2J046080	CONN. CORD ASSY S03455
29	302J046020 запросить цену →	2J046020	CONN. CORD ASSY S03449
30	302F902260 запросить цену →	2F902260	PLATE EARTH DRUM
31			•302J046320 2J046320 CONN. CORD ASSY S03525
32			•302J046340 2J046340 CONN. CORD ASSY S03528
33			•7YBCL0L0A001H01 YB114560 FERRITE CORE
34	302F846330 запросить цену →	2F846330	CONN.CORD ASSY S03172
36	5MVVL611WN06 запросить цену →	2FV20100	LABEL FUSER CAUTION
37	302J002090 запросить цену →	2J002090	SEAL FRAME DRUM B
38	302J002120 запросить цену →	2J002120	SEAL FRAME DRUM D
39	7ZGSTG14C015H01 запросить цену →	ZG112460	SHIELD GASKET (FS-3920DN)
40	3065027601 запросить цену →	65027601	POWER CORD
41			7AAACCUS+10H001 AA068380 AC CORD ASSY US
42	302FV45020 запросить цену →	2FV45020	AC CORD ASSY
43	302FV45040 запросить цену →	2FV45040	AC CORD ASSY

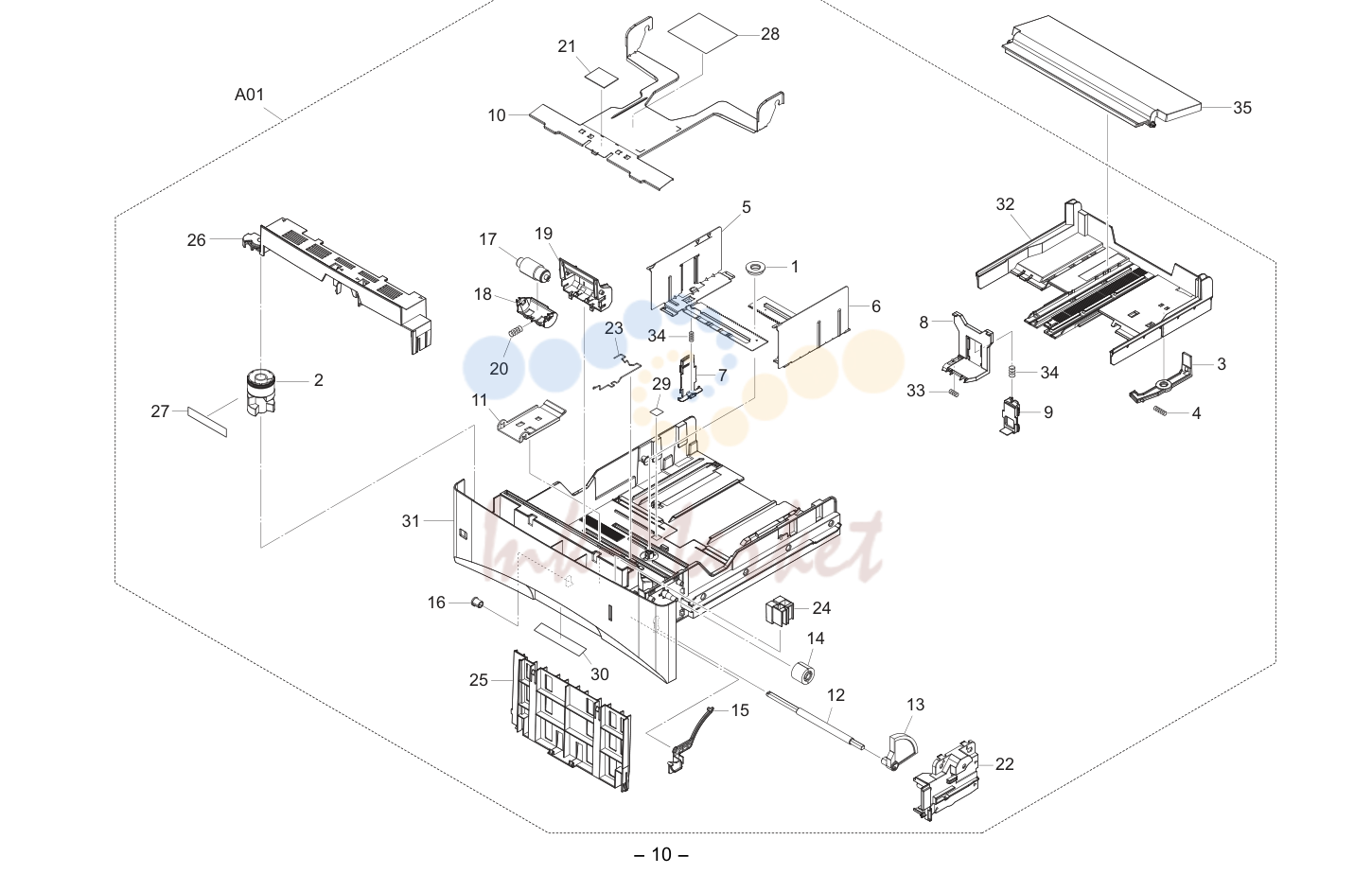

5. Paper Cassette (FS-4020DN/3920DN)

№	Артикул	Альт. артикул	Описание
1			•302B700770 2B700770 GEAR CASSETTE
2			•302BZ06420 2BZ06420 DIAL CASSETTE /29845V0022 A2
4			•302F909040 2F909040 SPRING BASE CAS REAR
5			•302F909050 2F909050 CURSOR LEFT
6			•302F909060 2F909060 CURSOR RIGHT
8			•302F909080 2F909080 CURSOR END
10			•302F909101 2F909101 PLATE BOTTOM
11			•302F909110 2F909110 WORKPLATE LIFT
12			•302F909121 2F909121 SHAFT WORKPLATE
18			•302F909180 2F909180 HOLDER RETARD
19			•302F909191 2F909191 GUIDE RETARD
20			•302F909200 2F909200 SPRING RETARD
22			•302F909231 2F909231 COVER LIFT GEAR
23			•302F909250 2F909250 SPRING SIZE FIX
24			•302F909260 2F909260 MARKER INDICATOR
25			•302F909270 2F909270 GUIDE PAPER CASSETTE
26			•302F909280 2F909280 COVER CASSETTE TOP
27			•302F909290 2F909290 LABEL DIAL A6
28			•302F909300 2F909300 LABEL OPERATION
29			•302F909310 2F909310 LABEL A6
30			•302F909560 2F909560 SHEET CASSETTE
31			•302J009020 2J009020 BASE CASSETTE
32			•302J009030 2J009030 BASE CASSETTE REAR
33			•5MMW151SD003 2BS06100 SPRING END /3070P319 A4
34			•5MMW166LD010 2B700070 SPRING LOCK GUIDE /FS-1200 A4
35	302F909240 запросить цену →	2F909240	LID CASSETTE

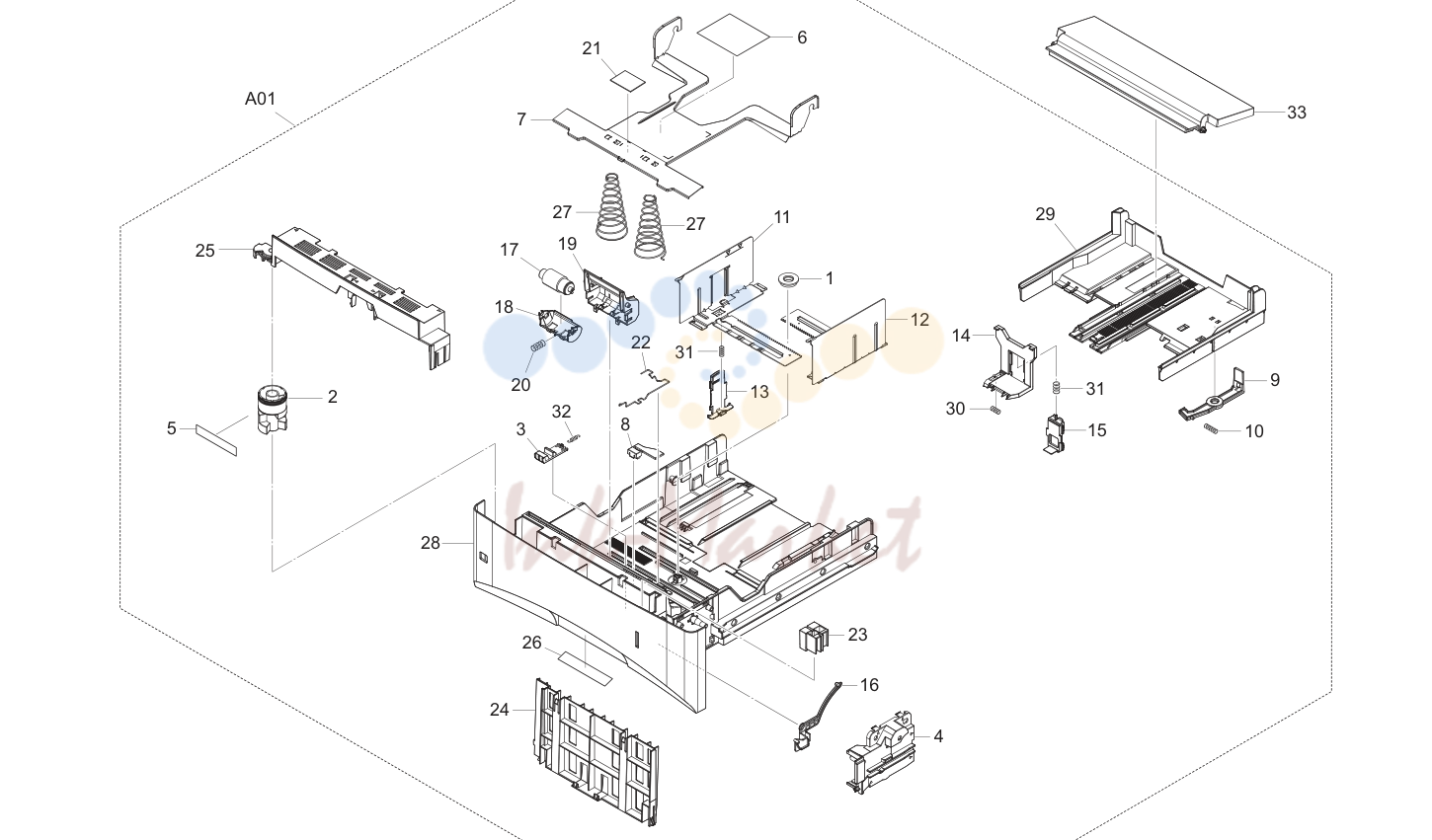

6. Paper Cassette (FS-2020D)

№	Артикул	Альт. артикул	Описание
1			•302B700770 2B700770 GEAR CASSETTE
2			•302BZ06420 2BZ06420 DIAL CASSETTE /29845V0022 A2
4			•302F809041 2F809041 COVER LIFT GEAR
5			•302F809050 2F809050 LABEL DIAL
6			•302F809060 2F809060 LABEL OPERATION
7			•302F809071 2F809071 PLATE BOTTOM
8			•302F809080 2F809080 STOPPER A5
10			•302F909040 2F909040 SPRING BASE CAS REAR
11			•302F909050 2F909050 CURSOR LEFT
12			•302F909060 2F909060 CURSOR RIGHT
14			•302F909080 2F909080 CURSOR END
18			•302F909180 2F909180 HOLDER RETARD
19			•302F909191 2F909191 GUIDE RETARD
20			•302F909200 2F909200 SPRING RETARD
22			•302F909250 2F909250 SPRING SIZE FIX
23			•302F909260 2F909260 MARKER INDICATOR
24			•302F909270 2F909270 GUIDE PAPER CASSETTE
25			•302F909280 2F909280 COVER CASSETTE TOP
26			•302F909560 2F909560 SHEET CASSETTE
28			•302J009020 2J009020 BASE CASSETTE
29			•302J009030 2J009030 BASE CASSETTE REAR
30			•5MMW151SD003 2BS06100 SPRING END /3070P319 A4
31			•5MMW166LD010 2B700070 SPRING LOCK GUIDE /FS-1200 A4
32			•5MMW251LD048 2BS06150 SP STOPPER BOTTOM /PF3070P304 A4
33	302F909240 запросить цену →	2F909240	LID CASSETTE

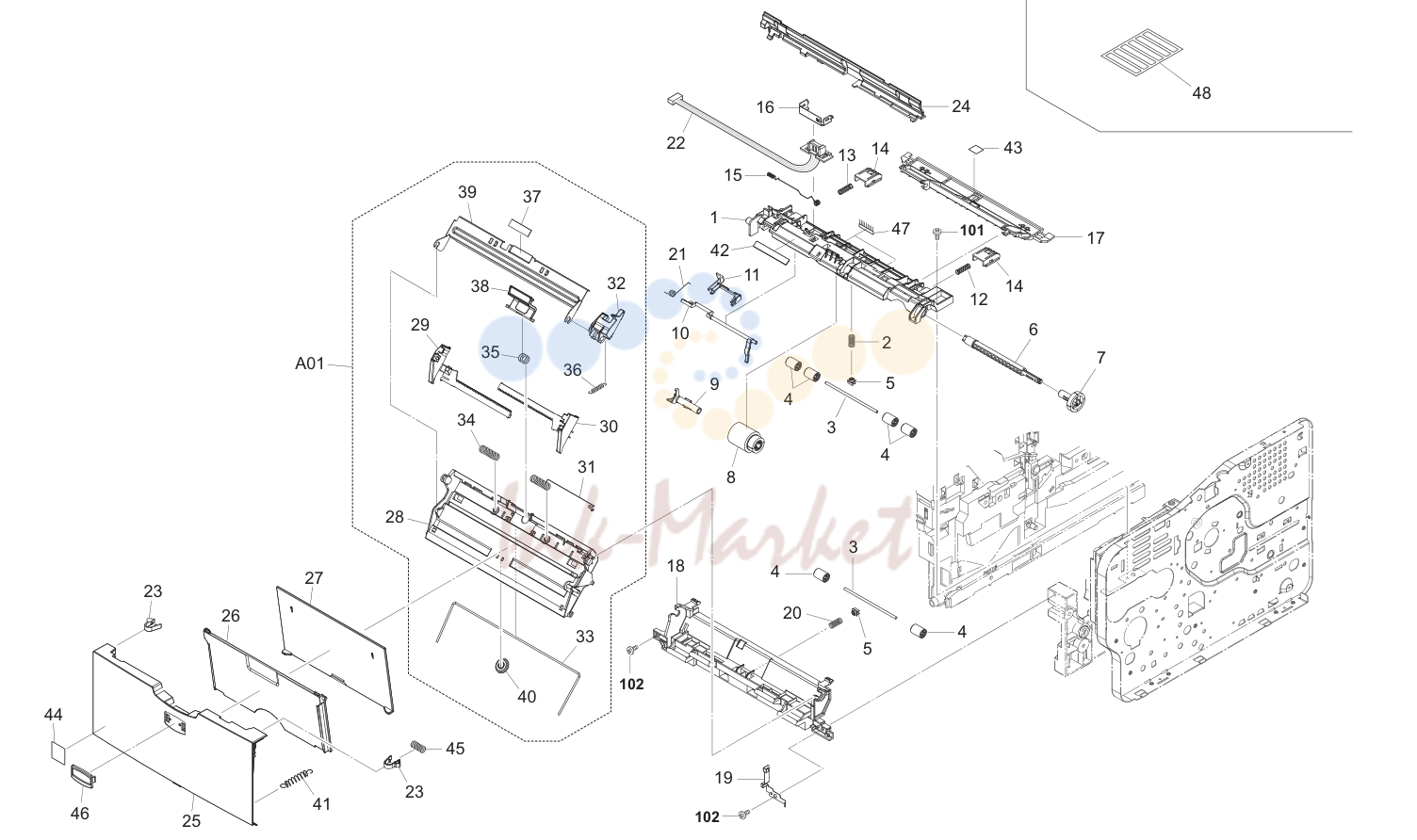

7. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302F908021 запросить цену →	2F931381	FRAME MPF 1 1 1 1 101 7BB100408H1 BB105830 +BIND T.T S SCREW 4X8
2	302F908380 запросить цену →	2F908380	SP PULLEY FEED 1 1 1 1 102 7BB200410H BB105700 +BIND T.T P SCREW 4X10
3	302F929060 запросить цену →	2F929060	SHAFT FEED DU
6	302F908110 запросить цену →	2F908110	SHAFT FEED MPF
7	302F908130 запросить цену →	2F908130	GEAR MPF Z30
9	302BS02680 запросить цену →	2BS02680	HOLDER FEED M/P /43487B0026 A4
12	302F908330 запросить цену →	2F908330	SPRING LEVER LOCK R
13	302J008050 запросить цену →	2J008050	SPRING LEVER LOCK L
15	302F908230 запросить цену →	2F908230	SPRING EARTH CONNECTOR
16	302F908220 запросить цену →	2F908220	BKT CONNECTOR
17	302F924060 запросить цену →	2F924060	GUIDE REGIST UP
18	302F908010 запросить цену →	2F908010	GUIDE TURN MPF
19	302F908170 запросить цену →	2F908170	PLATE EARTH BOTTOM
20	302F908150 запросить цену →	2F908150	SP PULLEY TURN
21	302F908280 запросить цену →	2F908280	SP ACTUATOR MPF
22	302J046030 запросить цену →	2J046030	CONN. CORD ASSY S03450
28			•302F908060 2F908060 BASE MPF
29			•302F908070 2F908070 GUIDE SIDE MPF L
30			•302F908080 2F908080 GUIDE SIDE MPF R
31			•302F908100 2F908100 SPRING BOTTOM MPF R
32			•302F908240 2F908240 BRACKET BOTTOM
33			•302F908260 2F908260 WIRE BASE MPF
34			•302F908270 2F908270 SP BOTTOM MPF L
35			•302F908290 2F908290 SP SEPARATOR MPF
36			•302F908300 2F908300 SPRING LOCK MPF
37			•302F908310 2F908310 PAD FRICTION MPF
39			•302J008030 2J008030 PLATE BOTTOM MPF
40			•302B700780 2B700780 GEAR MANUAL
41	302F908350 запросить цену →	2F908350	SP COVER MPF
42	302J034160 запросить цену →	2J034160	LABEL CAUTION ENVELOPE TW
42	302J034070 запросить цену →	2J034070	LABEL CAUTION ENVELOPE E
43	302F924790 запросить цену →	2F924790	LABEL OPERATION
45	302F708310 запросить цену →	2F708310	SPRING LOCK MPF
47	302HW24040 запросить цену →	2HW24040	DISCHARGER FEED
48	302J034080 запросить цену →	2J034080	LABEL CAUTION ENVELOPE

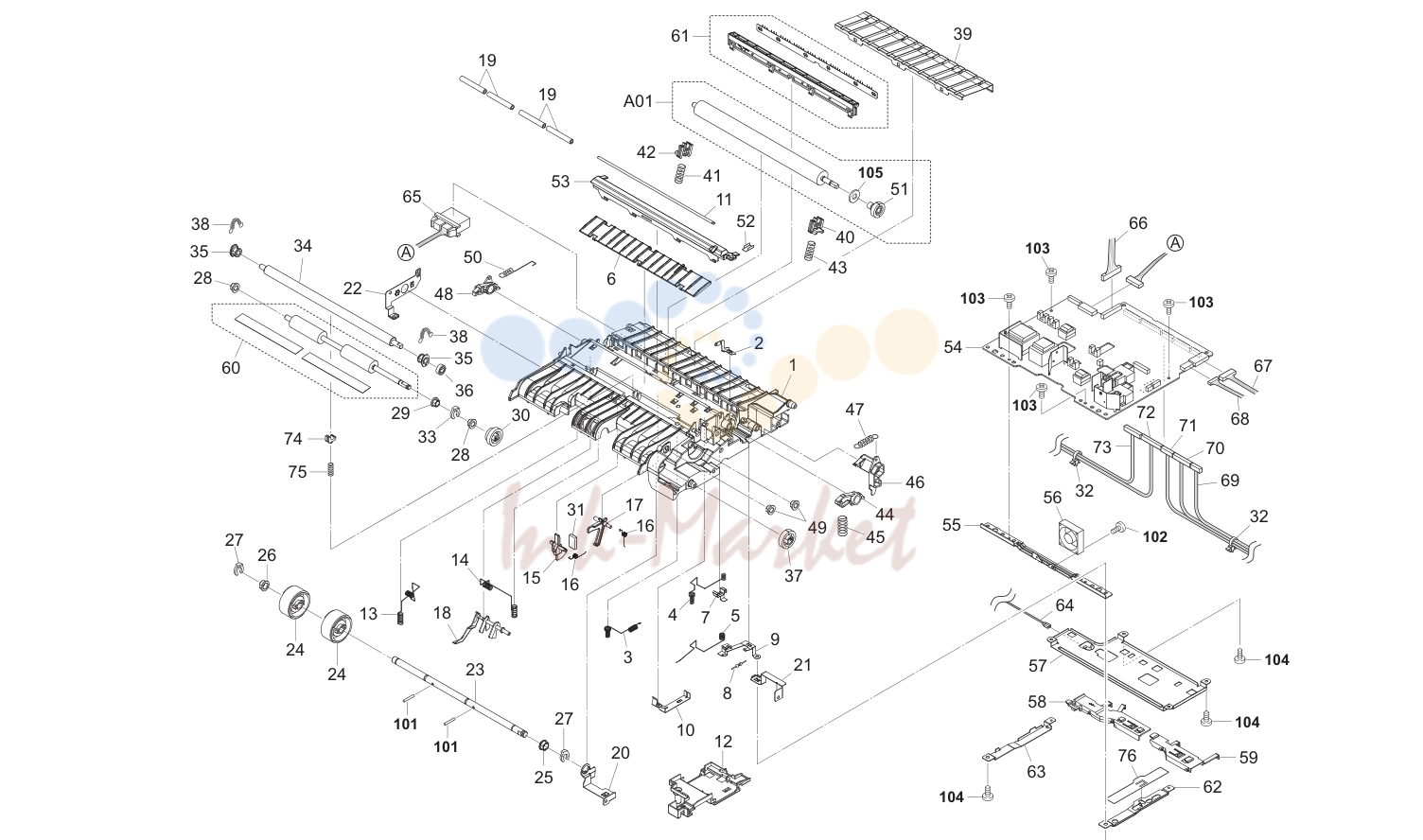

8. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302J024051 запросить цену →	2J024051	FRAME FEED 1 1 1 1 (cid:27) A01 302F994300 2F994300 ROLLER TRNSFER ASSY SP
2	302F924600 запросить цену →	2F924600	PLATE TC CHARGE 1 1 1 1 (cid:27) 51 •302F924210 2F924210 GEAR TC Z22H
3	302F924120 запросить цену →	2F924120	SPRING TC CHARGE 1 1 1 1 52 302F924720 2F924720 SHEET INSULATOR
4	302J024020 запросить цену →	2J024020	SPRING SEP CHARGE 1 1 1 1 53 302F924071 2F924071 GUIDE PAPER CHUTE
5	302F924140 запросить цену →	2F924140	SPRING EARTH 1 1 1 1 (cid:27) 54 302J280010 2J280010 P.W.B ASSY ENGINE WITH SOFTWARE (SP)
6	302F924810 запросить цену →	2F924810	GUIDE FEED LOW 1 1 1 1 (FS-4020DN)
7	302F924590 запросить цену →	2F924590	PLATE SEP CHARGE 1 1 1 1 (cid:27) 54 302J180020 2J180020 P.W.B ASSY ENGINE WITH SOFTWARE SP
8			7RHA2H10701+H01 RH043740 M.GLAZE R. 100MJ 1/2W 1 1 1 1 (TW)
9	302F924580 запросить цену →	2F924580	PLATE EARTH M 1 1 1 1 (cid:27) 54 302J180010 2J180010 P.W.B ASSY ENGINE WITH SOFTWARE (SP)
10	302F924570 запросить цену →	2F924570	PLATE HIGH MEG EARTH 1 1 1 1 (FS-3920DN)
11	302F924750 запросить цену →	2F924750	SHAFT GUIDE 1 1 1 1 (cid:27) 54 302J080010 2J080010 P.W.B ASSY ENGINE WITH SOFTWARE (SP)
12	302J024010 запросить цену →	2J024010	COVER PWB FEED 1 1 1 1 (FS-2020D)
13	302F924280 запросить цену →	2F924280	SPRING MAIN CHARGE 1 1 1 1 55 302F924550 2F924550 PLATE HV
14	302F924340 запросить цену →	2F924340	SPRING BIAS CHARGE 1 1 1 1 (cid:27) 56 302J044030 2J044030 FAN ENGINE PWB
16	302F924270 запросить цену →	2F924270	SPRING REGIST SENSOR 2 2 2 2 58 302F924500 2F924500 GUIDE CABLE L
19	302F924760 запросить цену →	2F924760	PULLEY GUIDE 4 4 4 4 (cid:27) 61 302HV94040 2HV94040 DC BRUSH ASSY
20	302F924660 запросить цену →	2F924660	PLATE HV R 1 1 1 1 (cid:27) 61 302F994110 2F994110 DC BRUSH ASSY
21	302F924560 запросить цену →	2F924560	PLATE EARTH R 1 1 1 1 62 302F924741 2F924741 PLATE EARTH ENGINE R
22	302F924651 запросить цену →	2F924651	PLATE HV L 1 1 1 1 63 302F924730 2F924730 PLATE EARTH ENGINE L
23	302F924041 запросить цену →	2F924041	SHAFT MID 1 1 1 1 64 302F846290 2F846290 CONN.CORD ASSY S03122
25	2BC06510 ✓ в наличии	2BC06510	BUSHING 8 1 1 1 1 (FS-4020DN/3920DN)
27	2BC06910 запросить цену →	2BC06910	STOPPER 6 2 2 2 2 66 302J046150 2J046150 CONN. CORD ASSY S03462
31	302F924780 запросить цену →	2F924780	SPONGE REGIST 1 1 1 1 70 302J046180 2J046180 CONN. CORD ASSY S03465
32			7YZM420003++H01 YZ052580 ACCESS.BAND 2 2 2 2 71 302J146010 2J146010 CONN. CORD ASSY S03472
33	2BC06980 запросить цену →	2BC06980	STOPPER 5 1 1 1 1 (FS-4020DN/3920DN)
39	302F924100 запросить цену →	2F924100	GUIDE EARTH 1 1 1 1 75 302F724260 2F724260 SPRING REGIST C (FS-4020DN)
41	302F924390 запросить цену →	2F924390	SPRING TC L
43	302F924400 запросить цену →	2F924400	SPRING TC R
45	302F924320 запросить цену →	2F924320	SPRING RELEASE DLP R
47	302F924380 запросить цену →	2F924380	SPRING RELEASE FUSER R 1 1 1 1 102 7BB100314H BB112130 +BIND T.T S SCREW 3X14
50	302F924520 запросить цену →	2F924520	SP RELEASE TC L 1 1 1 1 105 7BC06062A0A0H01 BC056490 POLY SLIDER WASHER 6.2X10X1.0T

9. Paper Feed Section 3

№	Артикул	Альт. артикул	Описание
1	302F906010 запросить цену →	2F906010	GUIDE FEED UP (FS-4020DN/3920DN) 1 1 1 1 101 7BB200410H BB105700 +BIND T.T P SCREW 4X10
1	302F806010 запросить цену →	2F806010	GUIDE FEED UP (FS-2020D)
2	302F906190 запросить цену →	2F906190	GUIDE FEED L
3	302F906110 запросить цену →	2F906110	PIN FEED ROLL
4	302F906200 запросить цену →	2F906200	GUIDE FEED R
5	302F906290 ✓ в наличии	2F906290	SHAFT FEED R
8	302F906220 запросить цену →	2F906220	STOPPER SENSOR (FS-4020DN/3920DN)
9	302F906300 запросить цену →	2F906300	COVER WIRE (FS-4020DN/3920DN)
10			•302F906030 2F906030 GEAR FEED Z26H
11			•302F906060 2F906060 HOLDER FEED
12			•302F906120 2F906120 SPRING PICK UP
13			•302F906170 2F906170 JOINT PICKUP A
14			•302F906180 2F906180 JOINT PICKUP B
15			•302F906230 2F906230 PULLEY FEED ASSY
16			•302F906240 2F906240 PULLEY PICKUP ASSY
17			•302F906272 2F906272 SHAFT FEED L
18			•302F906280 2F906280 GEAR FEED Z30H
19			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
20			•302F906030 2F906030 GEAR FEED Z26H
21			•302F906060 2F906060 HOLDER FEED
22			•302F906170 2F906170 JOINT PICKUP A
23			•302F906180 2F906180 JOINT PICKUP B
24			•302F906230 2F906230 PULLEY FEED ASSY
25			•302F906240 2F906240 PULLEY PICKUP ASSY
26			•302F906272 2F906272 SHAFT FEED L
27			•302F906280 2F906280 GEAR FEED Z30H
28			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
29	302HW24040 запросить цену →	2HW24040	DISCHARGER FEED

10. Paper Feed Section 4

№	Артикул	Альт. артикул	Описание
1			•302F929010 2F929010 BASE DU
2			•302F929021 2F929021 GUIDE DU LOW
5			•302F929070 2F929070 SPRING PULLEY FEED
6			•302F929080 2F929080 SPRING PE RELEASE
7			•302F929090 2F929090 WIRE LIFT DU
14			•302F929170 2F929170 SPRING DU LIFT
15			•302F929180 2F929180 HOLDER DU PULLEY
18			•302F929220 2F929220 PLATE EARTH DU
19			•302F929250 2F929250 SHAFT DU LOW
20			•302F929260 2F929260 PULLEY DU LOW
21			•302F929270 2F929270 SEAL HOLDER
22			•302F929280 2F929280 SEAL HOLDER B
23			•302HS25220 2HS25220 BUSH FUSER
24			•302J029020 2J029020 SPRING EARTH DU
25			•302J029050 2J029050 SHEET DU ROLL
26			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4

11. Image Formation Section

№	Артикул	Альт. артикул	Описание
1			•302F325010 2F325010 STUD SCREW M3 2 2 2 2 51 •302J025080 2J025080 SPRING PRESS
2			•302F725401 2F725401 CAP SEPARATOR 2 2 2 2 (cid:27) 52 •302J025120 2J025120 ROLLER PRESS
3			•302F725500 2F725500 SHEET FUSER HEATER 1 1 1 1 (cid:27) 53 •302J025250 2J025250 HEATER LAMP 110V
4			•302F925040 2F925040 GUIDE FACE UP 1 1 1 1 (cid:27) 53 •302J025140 2J025140 HEATER LAMP U
11			•302F925200 2F925200 PLATE CORD 1 1 1 1 59 •302J025240 2J025240 BUTTON FUSER B
12			•302F925211 2F925211 PLATE EARTH FUSER 1 1 1 1 (cid:27) 60 •302J025260 2J025260 ROLLER EXIT
13			•302F925230 2F925230 PLATE EARTH PRESS 1 1 1 1 61 •302J025270 2J025270 BUSH PRESS C
14			•302F925250 2F925250 PLATE EARTH EXIT 1 1 1 1 62 •302J025300 2J025300 SHEET FUSER D
16			•302F925310 2F925310 SHAFT EXIT 1 1 1 1 64 •302J101100 2J101100 P.W.BOARD ASSY FUSER-L
17			•302F925320 2F925320 MOUNT GEAR 1 1 1 1 65 •302J101110 2J101110 P.W.BOARD ASSY FUSER-R
18			•302F925340 2F925340 SPRING EXIT 1 1 1 1 (cid:27) 66 •302J125020 2J125020 THERMISTOR ASSY
19			•302F925360 2F925360 SPRING ACTUATOR EXIT 1 1 1 1 67 •302J146050 2J146050 CONN. CORD ASSY S03476
20			•302F925390 2F925390 STOPPER HEAT ROLLER 2 2 2 2 68 •302J146070 2J146070 CONN. CORD ASSY S03478
21			•302F925530 2F925530 RING BEARING 2 2 2 2 68 •302J146080 2J146080 CONN. CORD ASSY S03479
23			•302F925610 2F925610 PIN MOUNT GEAR 1 1 1 1 70 •5MMW261LJ032 2BM21060 SPRING SOL /Q1007 A4
26			•302F925711 2F925711 GUIDE CHANGE 2 2 2 2 73 •5MVVL611WN06 2FV20100 LABEL FUSER CAUTION
27			•302F925720 2F925720 CAP SEPARATOR 1 1 1 1 74 •5MVX222XN002 2A820530 SEPARATOR /40301P0028 A4
28			•302F925730 2F925730 COVER CORD 1 1 1 1 (cid:27) 75 •7NXTLP1255++H01 NX046610 SENSOR OPT.
29			•302F925770 2F925770 SPRING EARTH HEAT
30			•302F925800 2F925800 SPRING SEPARATOR
31			•302F925821 2F925821 SPRING EARTH
32			•302F925830 2F925830 SHEET FUSER A
33			•302F925880 2F925880 LID FUSER
34			•302F925890 2F925890 SHEET FUSER C 1 1 1 1 101 7BC00060D0A+H01 BC038230 WASHER M6X13X1T
35			•302F925901 2F925901 CAP SPRING EXIT 1 1 1 1 102 7BB002304H BB045310 TP SCREW M3X4
41			•302FP20240 2FP20240 SHEET DISCHARGER
43			•302HN25350 2HN25350 LABEL EXIT
44			•302HS25250 2HS25250 GEAR Z29S FUSER
45			•302J025013 2J025013 FRAME FUSER UP
46			•302J025022 2J025022 FRAME FUSER LOW
47			•302J025030 2J025030 ROD FUSER

12. Fuser Section 1 (FS-2020D)

№	Артикул	Альт. артикул	Описание
1			•302F725401 2F725401 CAP SEPARATOR 2 2 2 2 (cid:27) 51 •302J025250 2J025250 HEATER LAMP 110V
2			•302F725500 2F725500 SHEET FUSER HEATER 1 1 1 1 (cid:27) 51 •302J025140 2J025140 HEATER LAMP U
8			•302F925200 2F925200 PLATE CORD 1 1 1 1 56 •302J025230 2J025230 SPRING PRESS ENV
9			•302F925211 2F925211 PLATE EARTH FUSER 1 1 1 1 57 •302J025240 2J025240 BUTTON FUSER B
10			•302F925230 2F925230 PLATE EARTH PRESS 1 1 1 1 (cid:27) 58 •302J025260 2J025260 ROLLER EXIT
11			•302F925250 2F925250 PLATE EARTH EXIT 1 1 1 1 59 •302J025270 2J025270 BUSH PRESS C
13			•302F925310 2F925310 SHAFT EXIT 1 1 1 1 61 •302J046290 2J046290 CONN. CORD ASSY S03518
14			•302F925320 2F925320 MOUNT GEAR 1 1 1 1 62 •302J146070 2J146070 CONN. CORD ASSY S03478
15			•302F925340 2F925340 SPRING EXIT 1 1 1 1 62 •302J146080 2J146080 CONN. CORD ASSY S03479
16			•302F925360 2F925360 SPRING ACTUATOR EXIT 1 1 1 1 63 •5MMS111SL002 2BY20050 NUT FUSER A /FS-1800/3800 A4
17			•302F925390 2F925390 STOPPER HEAT ROLLER 2 2 2 2 (cid:27) 64 •5MVM188XN014 2BS20230 BUSH PRESS /A-03 A4
18			•302F925530 2F925530 RING BEARING 2 2 2 2 65 •5MVVL611WN06 2FV20100 LABEL FUSER CAUTION
20			•302F925610 2F925610 PIN MOUNT GEAR 1 1 1 1 (cid:27) 67 •7NXTLP1255++H01 NX046610 SENSOR OPT.
23			•302F925711 2F925711 GUIDE CHANGE
24			•302F925720 2F925720 CAP SEPARATOR
25			•302F925730 2F925730 COVER CORD
26			•302F925770 2F925770 SPRING EARTH HEAT 1 1 1 1 101 7BC00060D0A+H01 BC038230 WASHER M6X13X1T
27			•302F925800 2F925800 SPRING SEPARATOR 4 4 4 4 102 7BB002304H BB045310 TP SCREW M3X4
28			•302F925821 2F925821 SPRING EARTH 1 1 1 1 103 7BB200312H BB105680 +BIND T.T P SCREW 3X12
29			•302F925830 2F925830 SHEET FUSER A 3 3 3 3 104 7BB200410H BB105700 +BIND T.T P SCREW 4X10
30			•302F925880 2F925880 LID FUSER
31			•302F925890 2F925890 SHEET FUSER C
32			•302F925901 2F925901 CAP SPRING EXIT
37			•302FP20240 2FP20240 SHEET DISCHARGER
39			•302HN25350 2HN25350 LABEL EXIT
40			•302HS25250 2HS25250 GEAR Z29S FUSER
41			•302J001110 2J001110 P.W.BOARD ASSY FUSER-L
42			•302J001120 2J001120 P.W.BOARD ASSY FUSER-R
43			•302J025013 2J025013 FRAME FUSER UP
44			•302J025022 2J025022 FRAME FUSER LOW
45			•302J025030 2J025030 ROD FUSER
46			•302J025051 2J025051 BUTTON FUSER
47			•302J025060 2J025060 PLATE PRESS L

13. Fuser Section 2 (FS-4020DN/3920DN)

№	Артикул	Альт. артикул	Описание
1	302F925031 запросить цену →	2F925031	GUIDE DU 1 1 1 1 101 7BB100304H BB105580 +BIND T.T S SCREW 3X4
3	302F925371 запросить цену →	2F925371	SPRING ACTUATOR DU 1 1 1 1 103 7BB200308H BB105660 +BIND T.T P SCREW 3X8
5	302F925750 запросить цену →	2F925750	SPRING FUSER RELEASE
6	302F925560 запросить цену →	2F925560	SPRING LOCK
9	302F925760 запросить цену →	2F925760	PLATE RAIL FIX
11	302F925260 запросить цену →	2F925260	PLATE EARTH FACE UP
16	2FM04150 запросить цену →	5MVM163DN005	CAP SPRING /B-11 ENCLOSURE A4
17	302F925780 запросить цену →	2F925780	SPRING DU
18	302F929060 запросить цену →	2F929060	SHAFT FEED DU
19	302F926060 запросить цену →	2F926060	PULLEY SWITCH BACK
20	302F925350 запросить цену →	2F925350	SPRING FACE UP
21	302F925160 запросить цену →	2F925160	PULLEY FACE UP
22	302F914830 запросить цену →	2F914830	GASKET DLP
23			•302J034170 2J034170 LABEL PUSH(TW)
23			•302J034050 2J034050 LABEL PUSH

14. Fuser Section 2 (FS-2020D)

№	Артикул	Альт. артикул	Описание
1	302F825030 запросить цену →	2F825030	GUIDE DU 1 1 1 1 101 7BB100304H BB105580 +BIND T.T S SCREW 3X4
3	302F925750 запросить цену →	2F925750	SPRING FUSER RELEASE 2 2 2 2 103 7BB200308H BB105660 +BIND T.T P SCREW 3X8
4	302F925560 запросить цену →	2F925560	SPRING LOCK 2 2 2 2 104 5MBWK32808NN C2803080 POLY SLIDER /M3.2X 8 X0.8T XX
7	302F925760 запросить цену →	2F925760	PLATE RAIL FIX
9	2FM04150 запросить цену →	5MVM163DN005	CAP SPRING /B-11 ENCLOSURE A4
10	302F925780 запросить цену →	2F925780	SPRING DU
11	302F929060 запросить цену →	2F929060	SHAFT FEED DU
12	302F926060 запросить цену →	2F926060	PULLEY SWITCH BACK
13	302F914830 запросить цену →	2F914830	GASKET DLP
14			•302J034170 2J034170 LABEL PUSH(TW)
14			•302J034050 2J034050 LABEL PUSH
15	302HW24040 запросить цену →	2HW24040	DISCHARGER FEED

15. Drive Section

№	Артикул	Альт. артикул	Описание
4	302J031010 запросить цену →	2J031010	PLATE DRIVE D 1 1 1 1 (cid:27) 51 •302F944210 2F944210 CLUTCH CASSETTE
22	302J046120 запросить цену →	2J046120	CONN. CORD ASSY S03459
26			•2BC06980 2BC06980 STOPPER
30			•302F931221 2F931221 HOUSING FEED DRIVE B
31			•302F931251 2F931251 SHAFT REGIST
32			•302F931261 2F931261 SHAFT MID FEED
33			•302F931340 2F931340 SHAFT CASSETTE
34			•302F931350 2F931350 JOINT SHAFT CASSETTE
37			•302F931381 2F931381 SPRING MPF CAM
38			•302F931450 2F931450 SPRING FEED
39			•302F931460 2F931460 PIN IDLE FEED
40			•302F931480 2F931480 PLATE FEED DRIVE

16. Exit Section (FS-4020DN/3920DN)

№	Артикул	Альт. артикул	Описание
1			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4 2 2 2 2 102 7BB100408H1 BB105830 +BIND T.T S SCREW 4X8
2			•302F928040 2F928040 PLATE MOTOR
6			•302F928130 2F928130 SPRING COVER FD L
7			•302F928140 2F928140 SPRING COVER FD R
8			•302F928150 2F928150 EARTH PLATE ROLLER
9			•302F928170 2F928170 SPRING PULLEY
11			•302F928231 2F928231 SPRING DISCHARGER
13			•302F928250 2F928250 GUIDE CORRUGATION
15			•302F928271 2F928271 GUIDE PULLEY
16			•302F928290 2F928290 SHAFT EJECT PULLEY
17			•302F928300 2F928300 SPONGE EXIT
18			•302F928310 2F928310 SPRING PULLEY
20			•302F929060 2F929060 SHAFT FEED DU
25			•302J028020 2J028020 SPRING EARTH A
27			•302J034060 2J034060 LABEL OPERATION ENVELOPE
28			•302J128010 2J128010 GUIDE VERTICAL
29			•302J128021 2J128021 GUIDE EJECT

17. Exit Section (FS-2020D)

№	Артикул	Альт. артикул	Описание
1			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4 2 2 2 2 102 7BB100408H1 BB105830 +BIND T.T S SCREW 4X8
3			•302F828070 2F828070 EARTH PLATE EJECT
4			•302F828120 2F828120 FILM EJECT
5			•302F828131 2F828131 SPRING DISCHARGER
6			•302F928040 2F928040 PLATE MOTOR
10			•302F928130 2F928130 SPRING COVER FD L
11			•302F928140 2F928140 SPRING COVER FD R
12			•302F928170 2F928170 SPRING PULLEY
14			•302F928250 2F928250 GUIDE CORRUGATION
15			•302F928290 2F928290 SHAFT EJECT PULLEY
16			•302F928300 2F928300 SPONGE EXIT
18			•302F929060 2F929060 SHAFT FEED DU
23			•302J028020 2J028020 SPRING EARTH A
24			•302J028030 2J028030 GUIDE VERTICAL
25			•302J028041 2J028041 GUIDE EJECT
27			•302J034060 2J034060 LABEL OPERATION ENVELOPE

18. Electrical Components

№	Артикул	Альт. артикул	Описание
1	302J139020 запросить цену →	2J139020	BOX CONTROLLER (FS-4020DN/3920DN) 1 1 1 1 101 7BB100306H1 BB105820 +BIND T.T S SCREW 3X6
1	302J039030 запросить цену →	2J039030	BOX CONTROLLER (FS-2020D) 1 1 1 1 102 5MBSPP3006NW++R B0B03060 PAN HEAD SCREW(+) / M3 X 6 CRFREE
2	302F939020 запросить цену →	2F939020	GUIDE OPTION
5	302F939031 запросить цену →	2F939031	PLATE SHIELD
6			7YZM420003++H01 YZ052580 ACCESS.BAND
7	302J046050 запросить цену →	2J046050	CONN. CORD ASSY S03452
8	302F939090 запросить цену →	2F939090	CAP NETWORK (FS-4020DN/3920DN)
9	302F939081 запросить цену →	2F939081	SCREW BOX
10	M70AK010 запросить цену →	M70AK010	WIRE SADDLE,RMS-1V0(TAKEUCHI)
11	302F902470 запросить цену →	2F902470	GASKET CONTBOX

19. PT-310

№	Артикул	Альт. артикул	Описание
1	303KV28010 запросить цену →	3KV28010	PLATE HANGER
2	5MVL664SH001 запросить цену →	2B600030	STOPPER PAPER FU /A0036 A3
3	5MVX885SH003 запросить цену →	2B600040	TRAY FACE UP /A0035 A1
