Kyocera FS-2000D 3900DN 4000DN — каталог запчастей со схемами

Содержание

• 1. Covers (FS-2000D)
• 2. Frames II
• 3. Paper Cassette (FS-2000D)
• 4. Paper Cassette (FS-3900/4000DN)
• 5. Cassette Feed
• 6. Paper Feed
• 7. Imaging Unit
• 8. Fuser Unit I (FS-3900/4000DN)

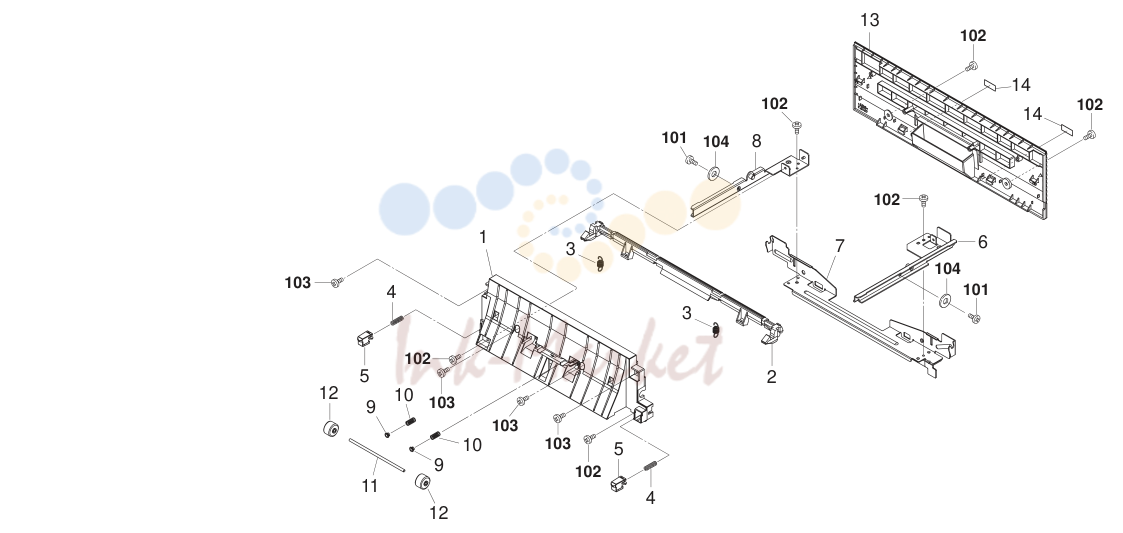

• 9. Fuser Unit II (FS-2000D)

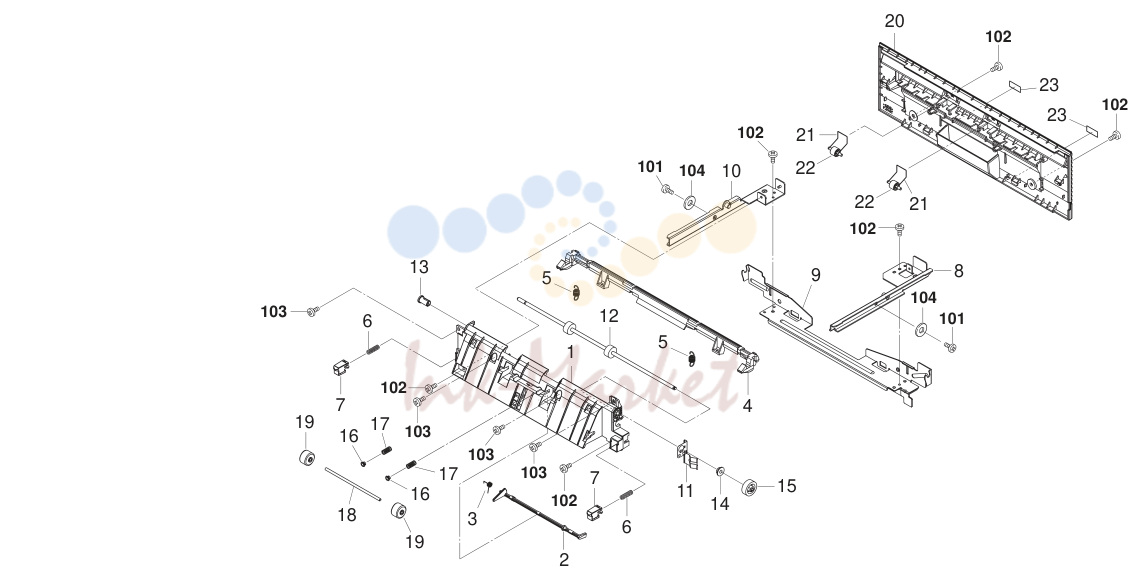

• 10. Fuser Unit II (FS-3900/4000DN)

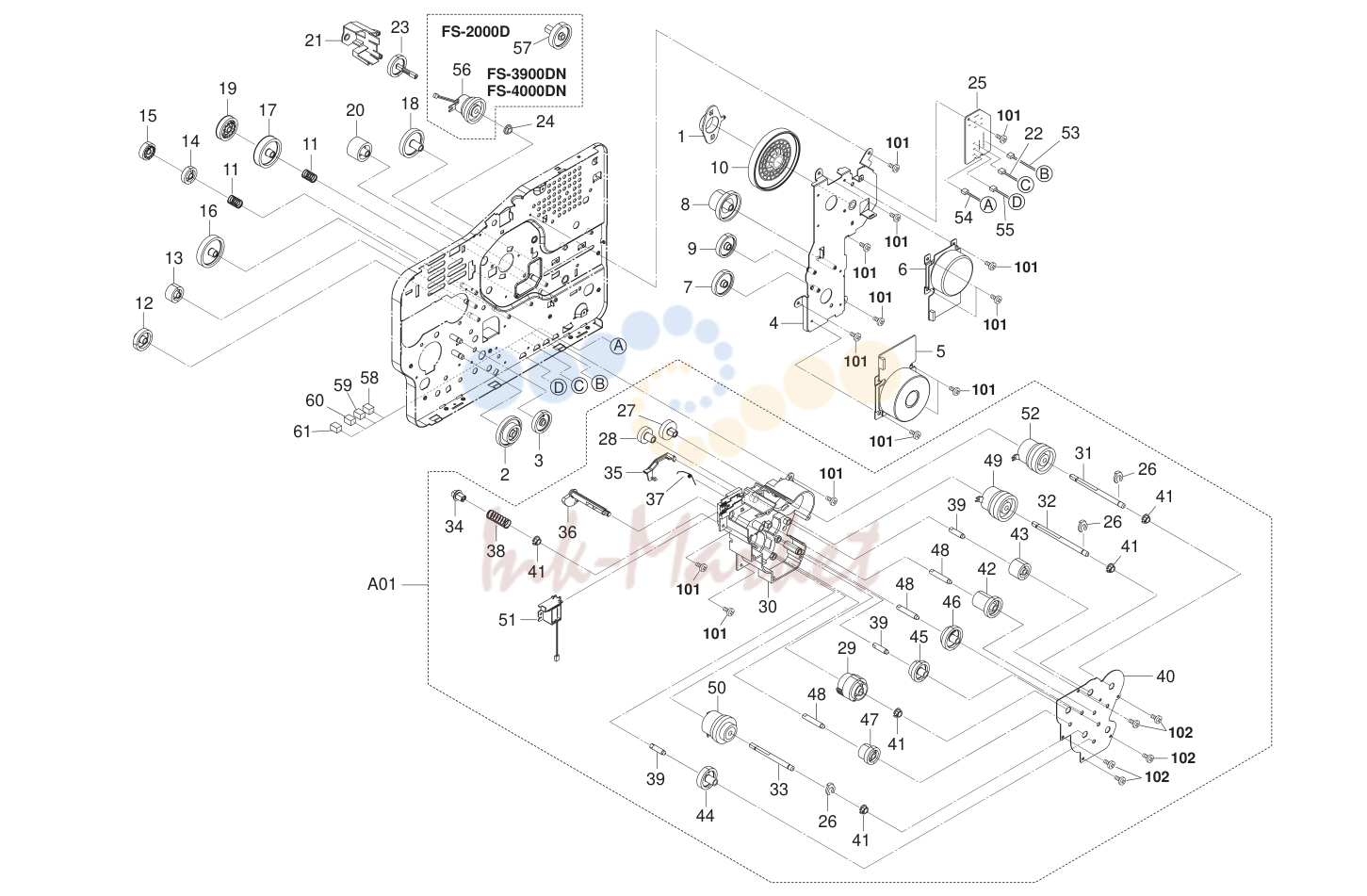

• 11. Driving Unit

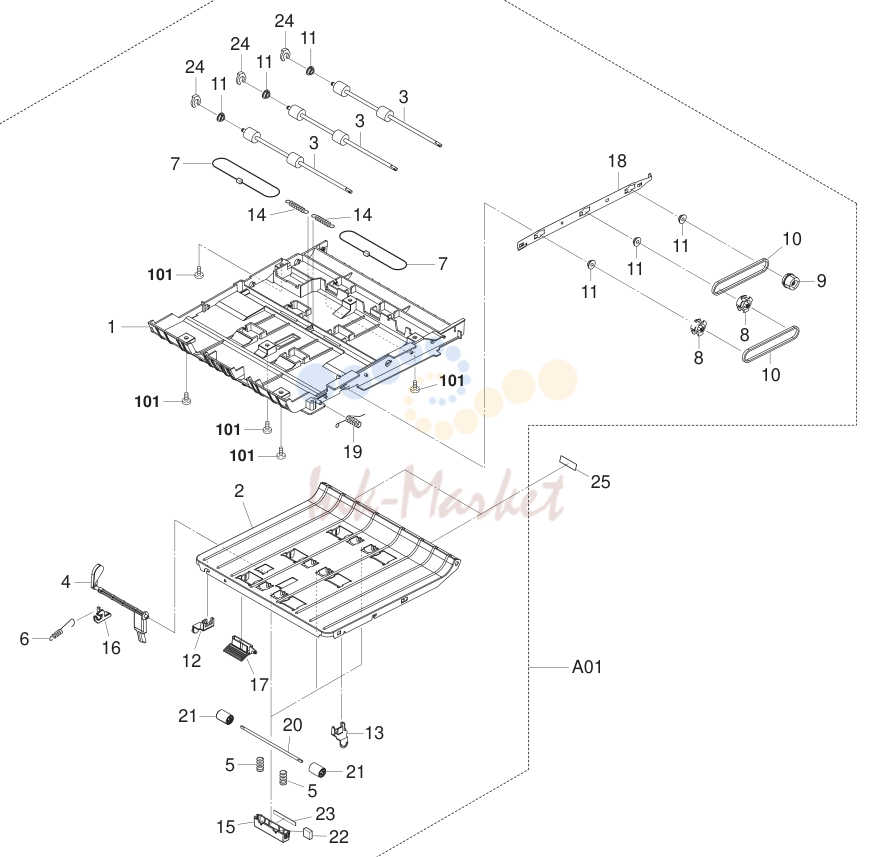

• 12. Duplex Unit

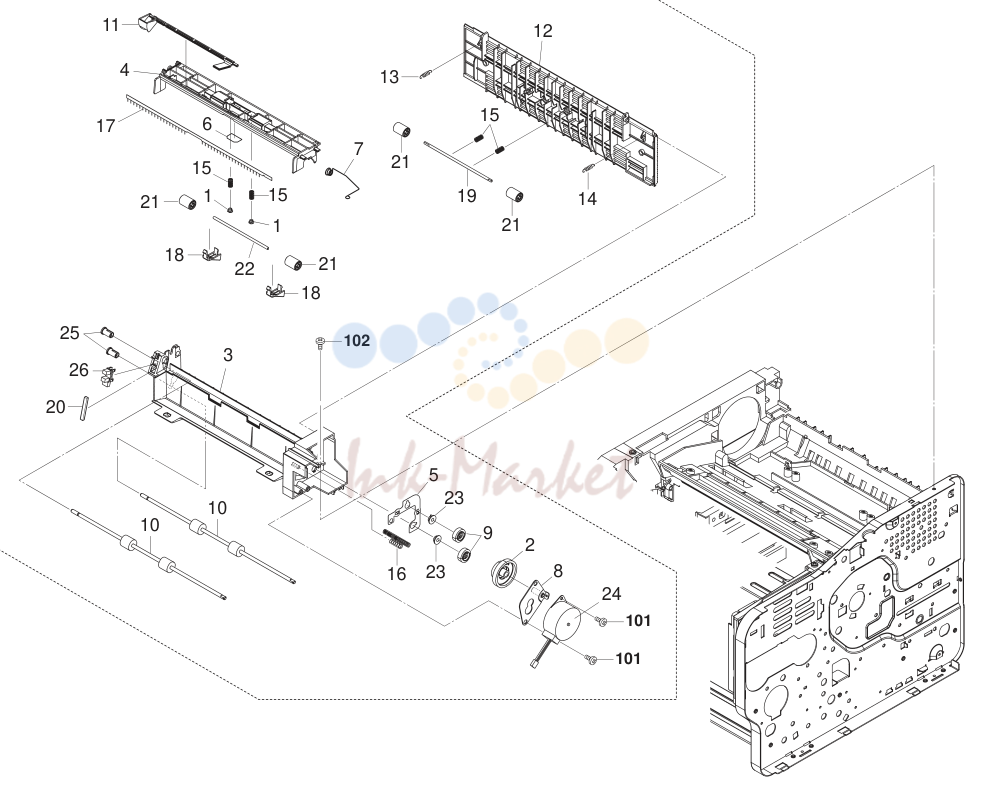

• 13. Paper Exit (FS-2000D)

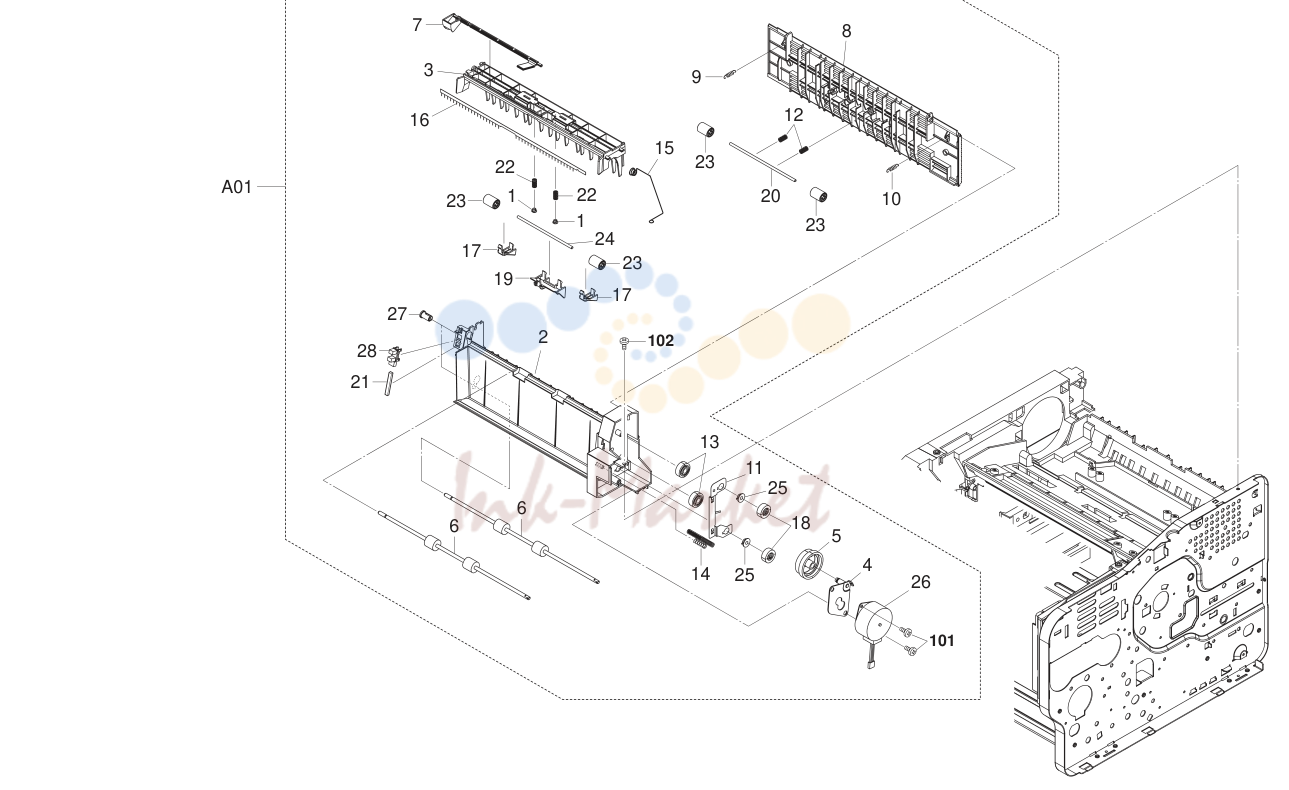

• 14. Paper Exit (FS-3900/4000DN)

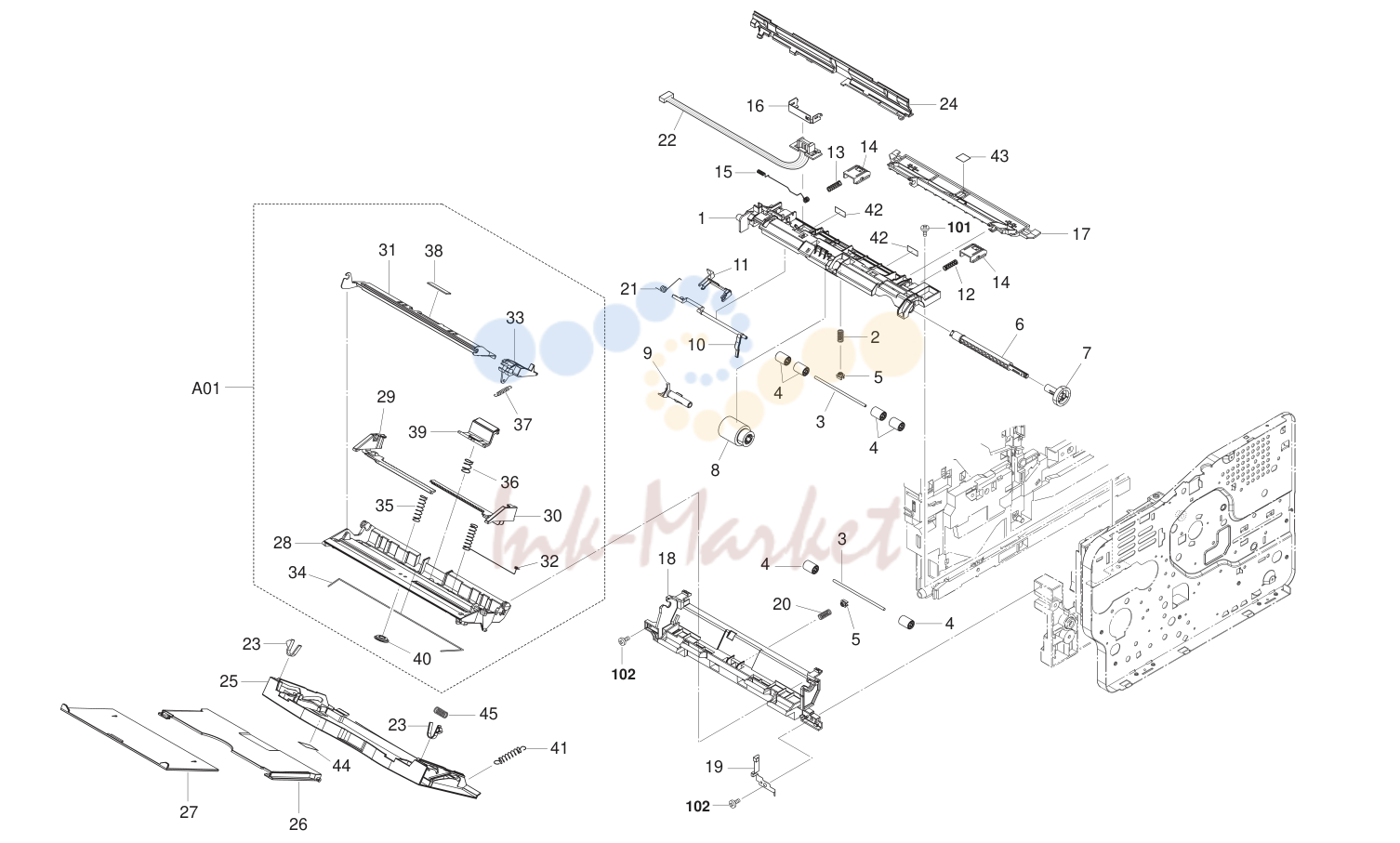

• 15. MPF

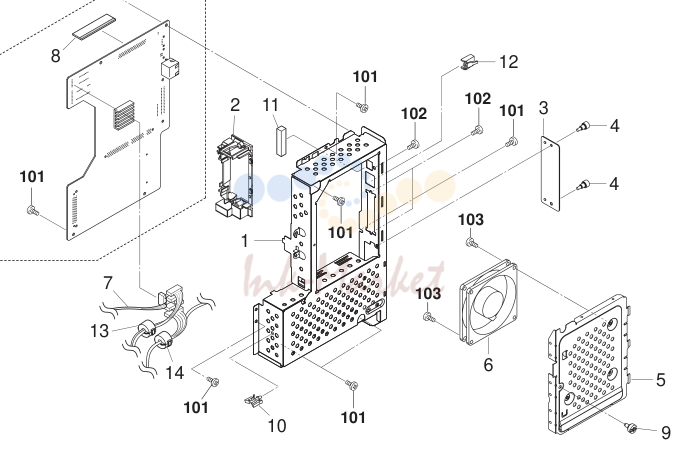

• 16. Controller Box

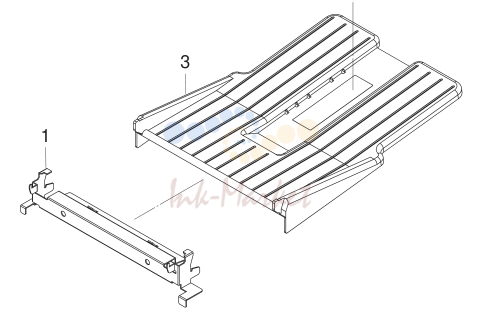

• 17. PT-310 & Parts Package

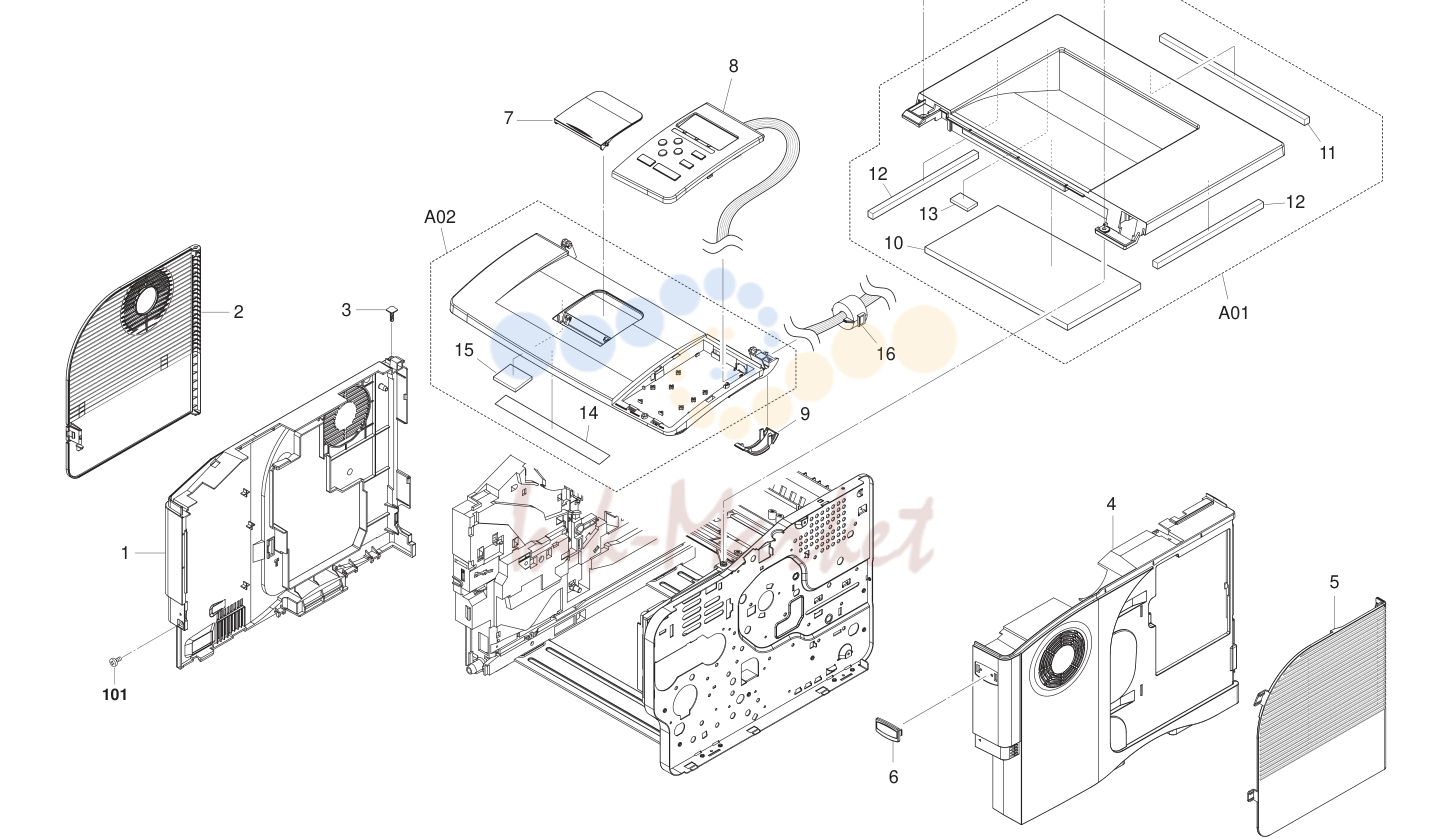

1. Covers (FS-2000D)

№	Артикул	Альт. артикул	Описание
1	302F902030 запросить цену →	2F902030	FRAME CENTER 1 1 1 1 101 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
2	302F902220 запросить цену →	2F902220	COOLING DUCT LEFT 1 1 1 1 102 B1A54080 +BIND TAP-TITE S SCREW M4X08
3	302F902230 запросить цену →	2F902230	COOLING DUCT RIGHT 1 1 1 1 103 5MBTPB4016PW++R B1B64160 BIND T.T SCREW(+) / M4 X 16 CRFREE P-T
4	302F902380 запросить цену →	2F902380	COOLING DUCT LEFT A
5	302F902041 запросить цену →	2F902041	PLATE BOTTOM
6	302F902060 запросить цену →	2F902060	GUIDE DLP R
7	302F902020 запросить цену →	2F902020	FRAME RIGHT
8	302F902070 запросить цену →	2F902070	DUCT RIGHT FRAME
10	302F802010 запросить цену →	2F802010	GUIDE CASSETTE (FS-2000D)
10	302F902050 запросить цену →	2F902050	GUIDE CASSETTE (FS-3900/4000DN)
16	302F902011 запросить цену →	2F902011	FRAME LEFT
18	3CZ02230 запросить цену →		PIN,HOOK FULCRUM
22	302F912360 запросить цену →	2F912360	SPRING SHUTTER ARM
29	2C906260 запросить цену →		SHEET ABSORBER
30	302F912370 запросить цену →	2F912370	SPRING SHUTTER L
31	302F925872 запросить цену →	2F925872	SPRING RAIL SW
32			7SP01000001+H01 SP044290 SW.PUSH
33	M70AK010 запросить цену →		WIRE SADDLE,RMS-1V0(TAKEUCHI)
34	302F846350 запросить цену →	2F846350	CONN.CORD ASSY S03175
42	302F902480 запросить цену →	2F902480	SPONGE MULTI
43	302FV14500 запросить цену →	2FV14500	LABEL GUIDE DLP

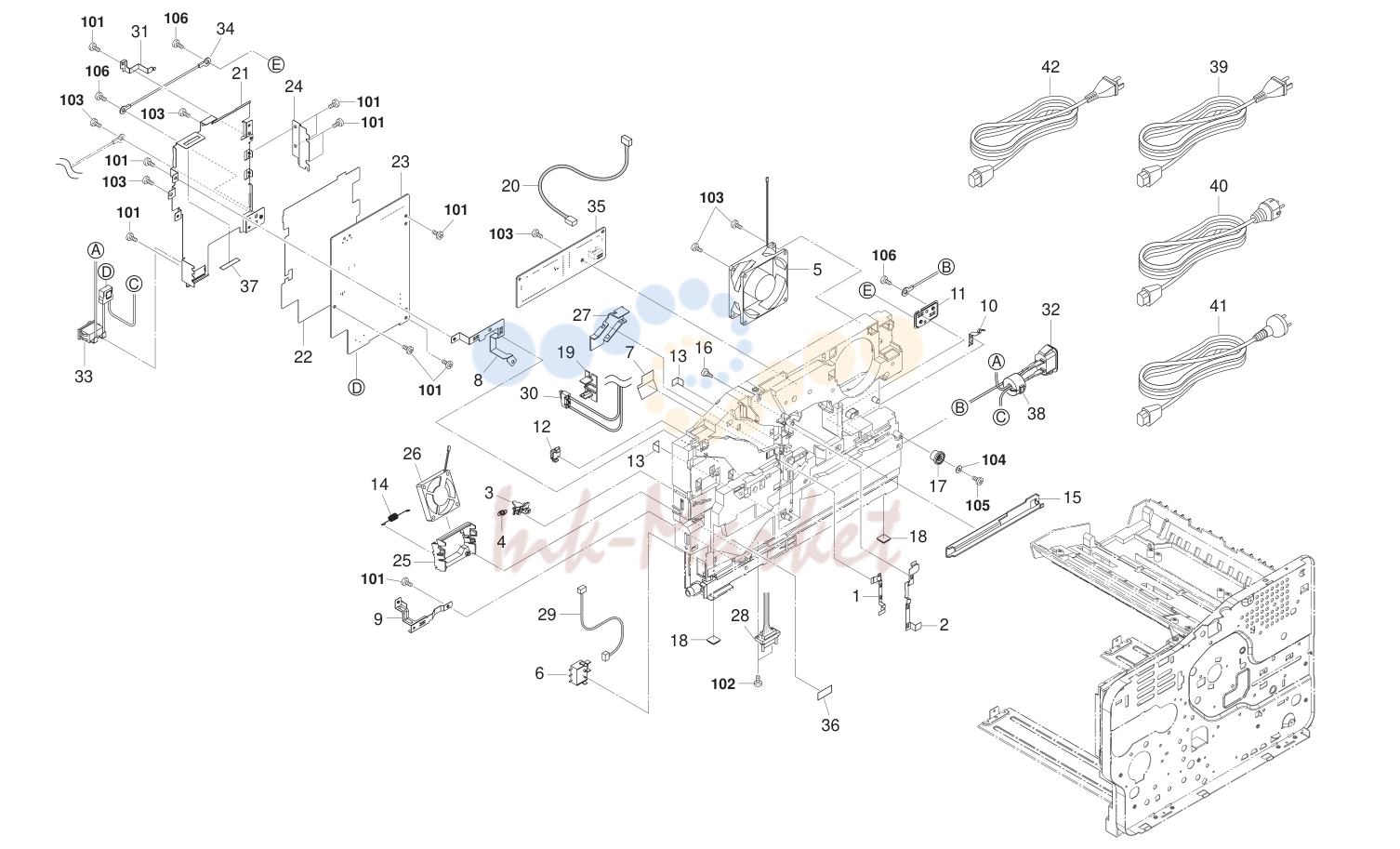

2. Frames II

№	Артикул	Альт. артикул	Описание
4	302F902180 запросить цену →	2F902180	SPRING LEVER EF (FS-3900/4000DN) 1 1 1 1 104 C2804100 POLYESTER SLIDER WASHER 4.1X10X0.5T
7	302F902340 запросить цену →	2F902340	SHEET BIAS
8	302F902320 запросить цену →	2F902320	PLATE EARTH FEED
9	302F902280 запросить цену →	2F902280	PLATE EARTH BOTTOM
10	302F902390 запросить цену →	2F902390	PLATE EARTH RAIL
11	302F902402 запросить цену →	2F902402	PLATE EARTH MAIN
13	302F902450 запросить цену →	2F902450	SHEET WIRE
14	302F902410 запросить цену →	2F902410	SPRING EARTH FAN
16	3CZ02230 запросить цену →		PIN,HOOK FULCRUM
19	302F902310 запросить цену →	2F902310	MOUNT INTERLOCK SW
20	302F846060 запросить цену →	2F846060	CONN.CORD ASSY S03047
21	302F902101 запросить цену →	2F902101	PLATE POWER PWB
22	302F902110 запросить цену →	2F902110	SHEET POWER PWB
24	302F902330 запросить цену →	2F902330	PLATE HEAT SINK
25	302F902250 запросить цену →	2F902250	MOUNT FAN MOTOR
27	302F902240 запросить цену →	2F902240	COVER WIRE A
28	302F846040 запросить цену →	2F846040	CONN.CORD ASSY S03045
29	302F846050 запросить цену →	2F846050	CONN.CORD ASSY S03046
30	302F846280 запросить цену →	2F846280	CONN.CORD ASSY S03119
31	302F902260 запросить цену →	2F902260	PLATE EARTH DRUM
32	302F846400 запросить цену →	2F846400	CONN.CORD ASSY S03523
33	302F846390 запросить цену →	2F846390	CONN.CORD ASSY S03522
34	302F846330 запросить цену →	2F846330	CONN.CORD ASSY S03172
36	5MVVL611WN06 запросить цену →	2FV20100	LABEL FUSER CAUTION
37	302F902490 запросить цену →	2F902490	SHEET POWER PLATE
38	7YBEJ0J0D001H01 запросить цену →	YB045400	FERRITE CORE (FS-2000D)
38	7YBEJ0J0D001H01 запросить цену →	YB045400	FERRITE CORE
39	2DC27410 запросить цену →		AC CORD 120 ASSY
40	302FV45020 запросить цену →	2FV45020	AC CORD ASSY
41	302FV45040 запросить цену →	2FV45040	AC CORD ASSY
42	3065027601 запросить цену →	65027601	POWER CORD

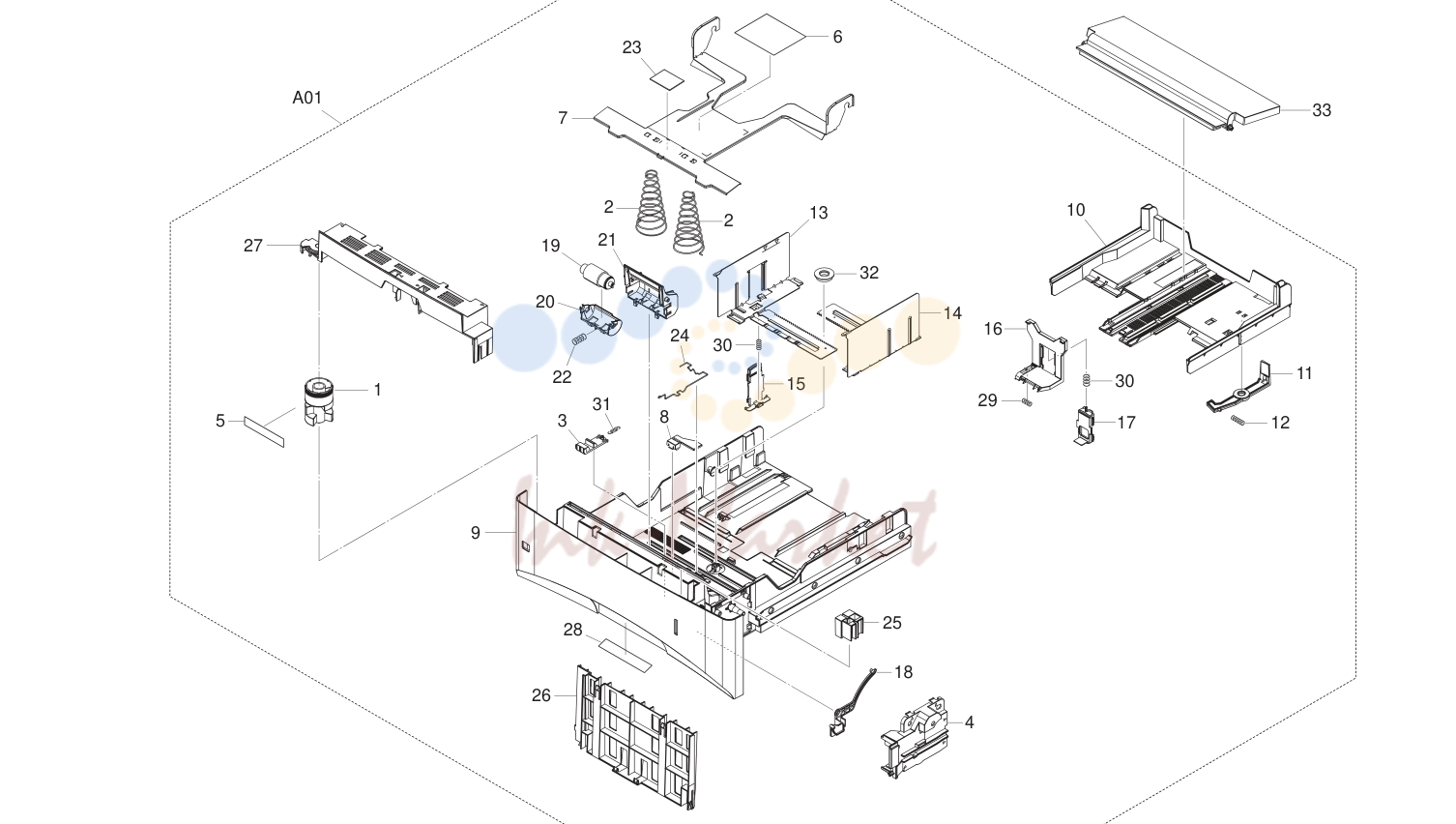

3. Paper Cassette (FS-2000D)

№	Артикул	Альт. артикул	Описание
1			•2BZ06070 5MVM686SH001 DIAL CASSETTE /29845V0022 A2
4			•302F809040 2F809040 COVER LIFT GEAR
5			•302F809050 2F809050 LABEL DIAL
6			•302F809060 2F809060 LABEL OPERATION
7			•302F809071 2F809071 PLATE BOTTOM
8			•302F809080 2F809080 STOPPER A5
9			•302F909011 2F909011 BASE CASSETTE
10			•302F909020 2F909020 BASE CASSETTE REAR
12			•302F909040 2F909040 SPRING BASE CAS REAR
13			•302F909050 2F909050 CURSOR LEFT
14			•302F909060 2F909060 CURSOR RIGHT
16			•302F909080 2F909080 CURSOR END
20			•302F909180 2F909180 HOLDER RETARD
21			•302F909190 2F909190 GUIDE RETARD
22			•302F909200 2F909200 SPRING RETARD
24			•302F909250 2F909250 SPRING SIZE FIX
25			•302F909260 2F909260 MARKER INDICATOR
26			•302F909270 2F909270 GUIDE PAPER CASSETTE
27			•302F909280 2F909280 COVER CASSETTE TOP
28			•302F909560 2F909560 SHEET CASSETTE
29			•5MMW151SD003 2BS06100 SPRING END /3070P319 A4
30			•5MMW166LD010 2B700070 SPRING LOCK GUIDE /FS-1200 A4
31			•5MMW251LD048 2BS06150 SP STOPPER BOTTOM /PF3070P304 A4
32			•5MVG127DB046 2B700190 GEAR CASSETTE /FS-1200 A4
33	302F909240 запросить цену →	2F909240	LID CASSETTE

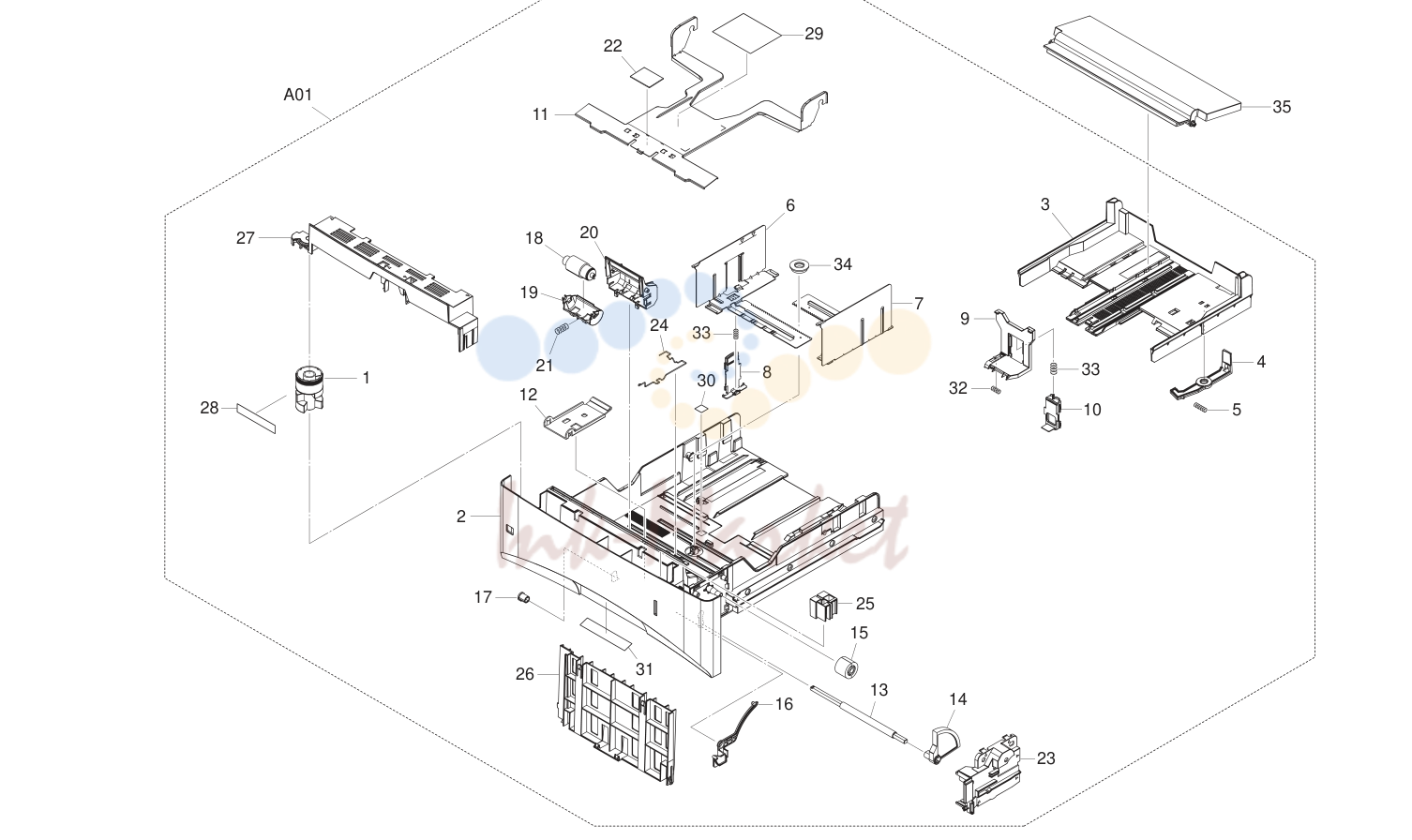

4. Paper Cassette (FS-3900/4000DN)

№	Артикул	Альт. артикул	Описание
1			•2BZ06070 5MVM686SH001 DIAL CASSETTE /29845V0022 A2
2			•302F909011 2F909011 BASE CASSETTE
3			•302F909020 2F909020 BASE CASSETTE REAR
5			•302F909040 2F909040 SPRING BASE CAS REAR
6			•302F909050 2F909050 CURSOR LEFT
7			•302F909060 2F909060 CURSOR RIGHT
9			•302F909080 2F909080 CURSOR END
11			•302F909101 2F909101 PLATE BOTTOM
12			•302F909110 2F909110 WORKPLATE LIFT
13			•302F909121 2F909121 SHAFT WORKPLATE
19			•302F909180 2F909180 HOLDER RETARD
20			•302F909190 2F909190 GUIDE RETARD
21			•302F909200 2F909200 SPRING RETARD
23			•302F909230 2F909230 COVER LIFT GEAR
24			•302F909250 2F909250 SPRING SIZE FIX
25			•302F909260 2F909260 MARKER INDICATOR
26			•302F909270 2F909270 GUIDE PAPER CASSETTE
27			•302F909280 2F909280 COVER CASSETTE TOP
28			•302F909290 2F909290 LABEL DIAL A6
29			•302F909300 2F909300 LABEL OPERATION
30			•302F909310 2F909310 LABEL A6
31			•302F909560 2F909560 SHEET CASSETTE
32			•5MMW151SD003 2BS06100 SPRING END /3070P319 A4
33			•5MMW166LD010 2B700070 SPRING LOCK GUIDE /FS-1200 A4
34			•5MVG127DB046 2B700190 GEAR CASSETTE /FS-1200 A4
35	302F909240 запросить цену →	2F909240	LID CASSETTE

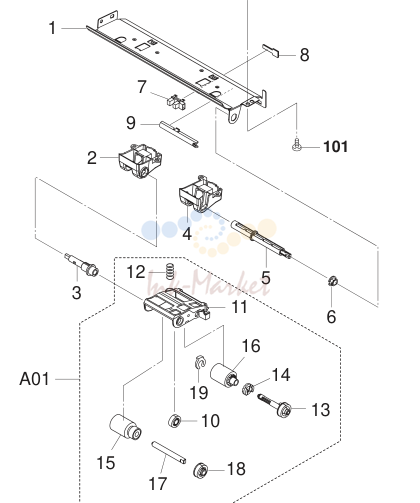

5. Cassette Feed

№	Артикул	Альт. артикул	Описание
1	302F806010 запросить цену →	2F806010	GUIDE FEED UP (FS-2000D) 1 1 1 1 101 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
1	302F906010 запросить цену →	2F906010	GUIDE FEED UP (FS-3900/4000DN)
2	302F906190 запросить цену →	2F906190	GUIDE FEED L
3	302F906110 запросить цену →	2F906110	PIN FEED ROLL
4	302F906200 запросить цену →	2F906200	GUIDE FEED R
5	302F906290 ✓ в наличии	2F906290	SHAFT FEED R
8	302F906220 запросить цену →	2F906220	STOPPER SENSOR (FS-3900/4000DN)
9	302F906300 запросить цену →	2F906300	COVER WIRE (FS-3900/4000DN)
10			•302F906030 2F906030 GEAR FEED Z26H
11			•302F906060 2F906060 HOLDER FEED
12			•302F906120 2F906120 SPRING PICK UP (FS-3900/4000DN)
13			•302F906170 2F906170 JOINT PICKUP A
14			•302F906180 2F906180 JOINT PICKUP B
15			•302F906230 2F906230 PULLEY FEED ASSY
16			•302F906240 2F906240 PULLEY PICKUP ASSY
17			•302F906270 2F906270 SHAFT FEED L
18			•302F906280 2F906280 GEAR FEED Z30H
19			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4

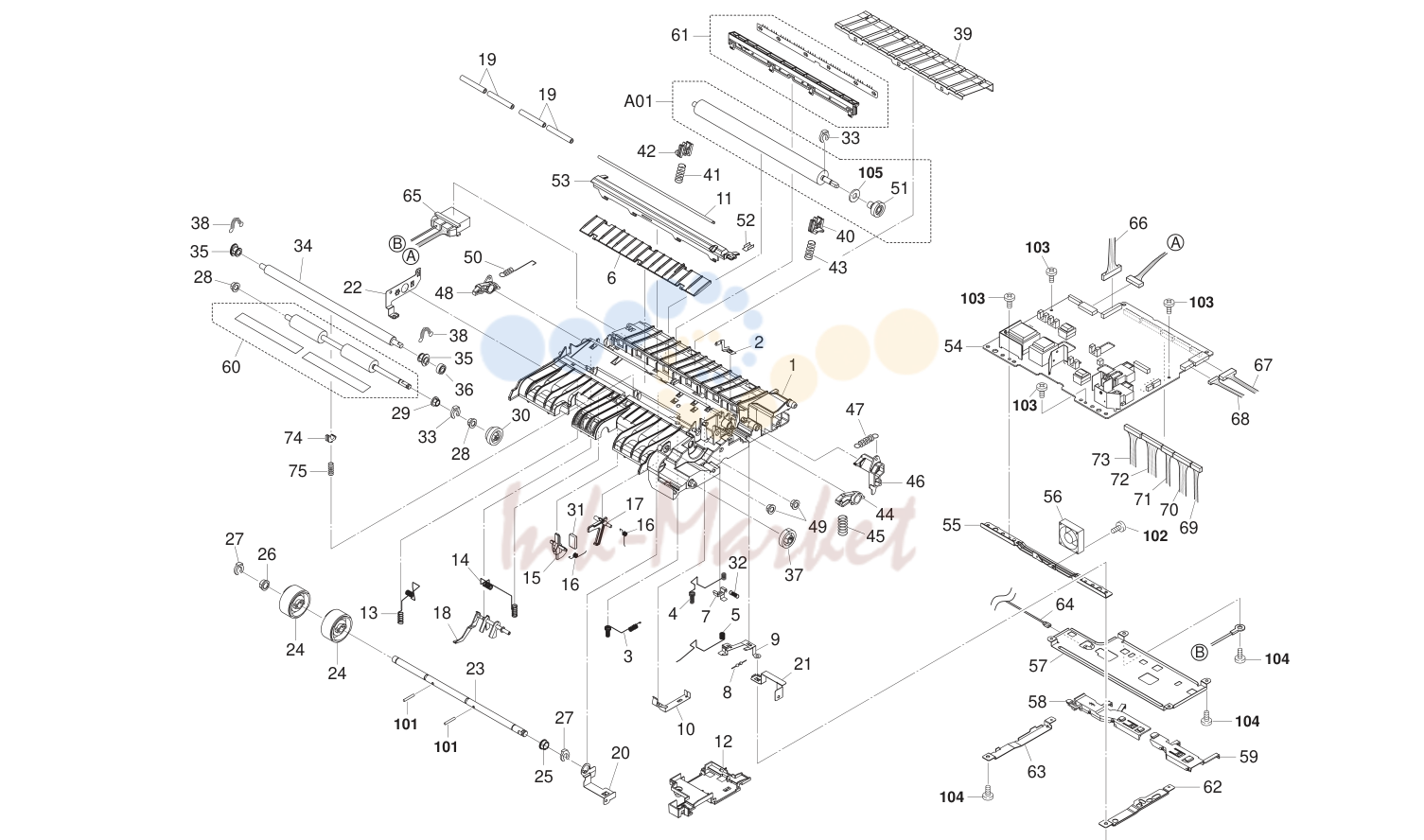

6. Paper Feed

№	Артикул	Альт. артикул	Описание
1	302F924050 запросить цену →	2F924050	FRAME FEED 1 1 1 1 (cid:27) 48 302F924480 2F924480 LEVER RELEASE DLP L
2	302F924600 запросить цену →	2F924600	PLATE TC CHARGE 1 1 1 1 (cid:27) 49 302F931490 2F931490 BUSH FEED DRIVE
3	302F924120 запросить цену →	2F924120	SPRING TC CHARGE 1 1 1 1 50 302F924520 2F924520 SP RELEASE TC L
4	302F924130 запросить цену →	2F924130	SPRING SEP CHARGE (FS-3900/4000DN) 1 1 1 (cid:27) A01 302F980100 2F980100 ROLLER TRANSFER ASSY
4	302F924130 запросить цену →	2F924130	SPRING SEP CHARGE (FS-2000D) 1 (cid:27) A01 302HW80020 2HW80020 ROLLER TRANSFER ASSY
5	302F924140 запросить цену →	2F924140	SPRING EARTH 1 1 1 1 (cid:27) 51 •302F924210 2F924210 GEAR TC Z22H
6	302F924810 запросить цену →	2F924810	GUIDE FEED LOW 1 1 1 1 52 302F924720 2F924720 SHEET INSULATOR
7	302F924590 запросить цену →	2F924590	PLATE SEP CHARGE 1 1 1 1 53 302F924071 2F924071 GUIDE PAPER CHUTE
8			7RHA2H10701+H01 RH043740 M.GLAZE R. 100MJ 1/2W 1 1 1 1 (cid:27) 54 302F801420 2F801420 P.W.BOARD ASSY ENGINE WITH SOFT-
9	302F924580 запросить цену →	2F924580	PLATE EARTH M 1 1 1 1 WEAR(SP) (FS-2000D)
10	302F924570 запросить цену →	2F924570	PLATE HIGH MEG EARTH 1 1 1 1 (cid:27) 54 302GA01160 2GA01160 P.W.BOARD ASSY ENGINE WITH SOFT-
11	302F924750 запросить цену →	2F924750	SHAFT GUIDE 1 1 1 1 WEAR(SP) (FS-4000DN)
12	302F924620 запросить цену →	2F924620	COVER PWB FEED 1 1 1 1 (cid:27) 54 302F901160 2F901160 P.W.BOARD ASSY ENGINE WITH SOFT-
13	302F924280 запросить цену →	2F924280	SPRING MAIN CHARGE 1 1 1 1 WEAR(SP) (FS-3900DN)
14	302F924340 запросить цену →	2F924340	SPRING BIAS CHARGE 1 1 1 1 55 302F924550 2F924550 PLATE HV
16	302F924270 запросить цену →	2F924270	SPRING REGIST SENSOR 2 2 2 2 57 302F924470 2F924470 PLATE ENGINE
19	302F924760 запросить цену →	2F924760	PULLEY GUIDE 4 4 4 4 (cid:27) 60 302F994120 2F994120 REGIST KIT
20	302F924660 запросить цену →	2F924660	PLATE HV R 1 1 1 1 (cid:27) 61 302F994110 2F994110 DC BRUSH ASSY
21	302F924560 запросить цену →	2F924560	PLATE EARTH R 1 1 1 1 (cid:27) 61 302HV94040 2HV94040 DC BRUSH ASSY
22	302F924650 запросить цену →	2F924650	PLATE HV L 1 1 1 1 62 302F924740 2F924740 PLATE EARTH ENGINE R
23	302F924040 запросить цену →	2F924040	SHAFT MID 1 1 1 1 63 302F924730 2F924730 PLATE EARTH ENGINE L
25	2BC06510 ✓ в наличии		BUSHING 8 1 1 1 1 (cid:27) 65 302F946020 2F946020 CONN.CORD ASSY S03071
27	2BC06910 запросить цену →		STOPPER 6 2 2 2 2 66 302F846110 2F846110 CONN.CORD ASSY S03054
31	302F924780 запросить цену →	2F924780	SPONGE REGIST 1 1 1 1 70 302F846150 2F846150 CONN.CORD ASSY S03061
32	302F924680 запросить цену →	2F924680	SPRING SEP EARTH (FS-2000D) 1 1 1 71 302F846140 2F846140 CONN.CORD ASSY S03060
33	2BC06980 запросить цену →		STOPPER 5 1 1 1 1 72 302F846130 2F846130 CONN.CORD ASSY S03056
39	302F924100 запросить цену →	2F924100	GUIDE EARTH
41	302F924390 запросить цену →	2F924390	SPRING TC L
41	302F724271 запросить цену →	2F724271	SPRING TC R
43	302F924400 запросить цену →	2F924400	SPRING TC R 1 1 1 1 102 5MBTPB3014TW++R B1A53140 BIND T.T SCREW(+) / M3 X 14 CRFREE S-T
45	302F924320 запросить цену →	2F924320	SPRING RELEASE DLP R 1 1 1 1 104 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
47	302F924380 запросить цену →	2F924380	SPRING RELEASE FUSER R

7. Imaging Unit

№	Артикул	Альт. артикул	Описание
1			•302F725400 2F725400 CAP SEPARATOR 2 2 2 2 (cid:27) 46 •5MVX441XN002 2BR20190 BUSH HEAT R /43307P0004 A4
2			•302F725430 2F725430 STATIC ELIMINATOR HEAT ROLLER 1 1 1 1 (cid:27) 47 •7NXTLP1255++H01 NX046610 SENSOR OPT.
3			•302F825010 2F825010 FRAME FUSER UP
4			•302F825021 2F825021 FRAME FUSER LOW
5			•302F825040 2F825040 GUIDE EXIT UP
7			•302F825060 2F825060 PLATE CORD 1 1 1 1 101 7BB002304H BB045310 TP SCREW M3X4
9			•302F825080 2F825080 PLATE EARTH FUSER 1 1 1 1 103 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
10			•302F825090 2F825090 PLATE EARTH PRESS
12			•302F825150 2F825150 SPRING PRESS
13			•302F825181 2F825181 SPRING EARTH FUSER
15			•302F846380 2F846380 CONN.CORD ASSY S03183
20			•302F925240 2F925240 PLATE PRESS
21			•302F925250 2F925250 PLATE EARTH EXIT
23			•302F925310 2F925310 SHAFT EXIT
24			•302F925340 2F925340 SPRING EXIT
25			•302F925360 2F925360 SPRING ACTUATOR EXIT
26			•302F925540 2F925540 GUIDE EXIT LOW
29			•302F925710 2F925710 GUIDE CHANGE
30			•302F925720 2F925720 CAP SEPARATOR
31			•302F925730 2F925730 COVER CORD
32			•302F925800 2F925800 SPRING SEPARATOR
33			•302F925900 2F925900 CAP SPRING EXIT
35			•302F934020 2F934020 LABEL FUSER OPERATION
39			•5MMS111SL002 2BY20050 NUT FUSER A /FS-1800/3800 A4
42			•5MVS862XF005 2FP20200 SHEET DISCHARGER /FS-1920/3830 A4

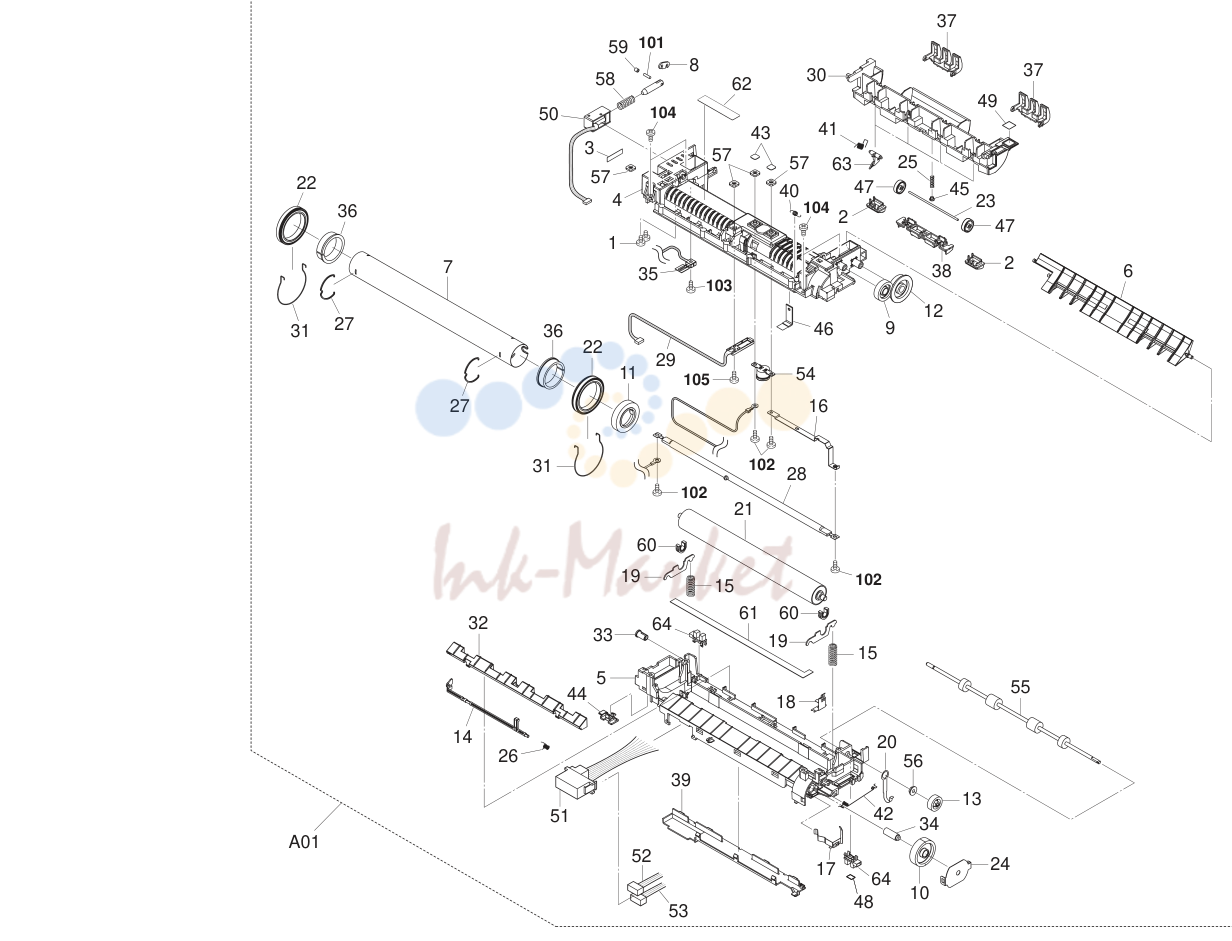

8. Fuser Unit I (FS-3900/4000DN)

№	Артикул	Альт. артикул	Описание
1			•302F325010 2F325010 STUD SCREW M3 2 2 2 2 (cid:27) 47 •302F925920 2F925920 PULLEY EXIT PFA
2			•302F725400 2F725400 CAP SEPARATOR 2 2 2 2 (cid:27) 48 •302F925950 2F925950 SHEET SENSOR
3			•302F725500 2F725500 SHEET FUSER HEATER 1 1 1 1 49 •302F934020 2F934020 LABEL FUSER OPERATION
4			•302F925010 2F925010 FRAME FUSER UP 1 1 1 1 (cid:27) 50 •302F944090 2F944090 SOLENOID ASSY
5			•302F925021 2F925021 FRAME FUSER LOW 1 1 1 1 (cid:27) 51 •302F946030 2F946030 CONN.CORD ASSY S03074
6			•302F925040 2F925040 GUIDE FACE UP 1 1 1 1 (cid:27) 51 •302F946040 2F946040 CONN.CORD ASSY S03075
15			•302F925190 2F925190 SPRING PRESS 2 2 2 2 61 •5MVS862XF005 2FP20200 SHEET DISCHARGER /FS-1920/3830 A4
16			•302F925200 2F925200 PLATE CORD 1 1 1 1 62 •5MVVL611WN06 2FV20100 LABEL FUSER CAUTION
17			•302F925211 2F925211 PLATE EARTH FUSER 1 1 1 1 63 •5MVX222XN002 2A820530 SEPARATOR /40301P0028 A4
18			•302F925230 2F925230 PLATE EARTH PRESS 1 1 1 1 (cid:27) 64 •7NXTLP1255++H01 NX046610 SENSOR OPT.
19			•302F925240 2F925240 PLATE PRESS
20			•302F925250 2F925250 PLATE EARTH EXIT
23			•302F925310 2F925310 SHAFT EXIT 1 1 1 1 101 5MBP2518WXSP E0025180 SPRING PIN / M2.5 X 18 S-BLK
24			•302F925320 2F925320 MOUNT GEAR 1 1 1 1 102 7BB002304H BB045310 TP SCREW M3X4
25			•302F925340 2F925340 SPRING EXIT 1 1 1 1 103 5MBTPB3012PW++R B1A63120 BIND T.T SCREW(+) / M3 X 12 CRFREE P-T
26			•302F925360 2F925360 SPRING ACTUATOR EXIT 1 1 1 1 104 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
27			•302F925390 2F925390 STOPPER HEAT ROLLER 2 2 2 2 105 B1B03080 +BIND SCREW M3X08
30			•302F925520 2F925520 GUIDE EXIT UP
31			•302F925530 2F925530 RING BEARING
32			•302F925540 2F925540 GUIDE EXIT LOW
34			•302F925610 2F925610 PIN MOUNT GEAR
37			•302F925710 2F925710 GUIDE CHANGE
38			•302F925720 2F925720 CAP SEPARATOR
39			•302F925730 2F925730 COVER CORD
40			•302F925770 2F925770 SPRING EARTH HEAT
41			•302F925800 2F925800 SPRING SEPARATOR
42			•302F925821 2F925821 SPRING EARTH
43			•302F925830 2F925830 SHEET FUSER A

9. Fuser Unit II (FS-2000D)

№	Артикул	Альт. артикул	Описание
1	302F825030 запросить цену →	2F825030	GUIDE DU 1 1 1 1 101 5MBTPB3004TW++R B1B53040 BIND T.T SCREW(+) / M3 X 4 CRFREE S-T
3	302F925750 запросить цену →	2F925750	SPRING FUSER RELEASE 2 2 2 2 103 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
4	302F925560 запросить цену →	2F925560	SPRING LOCK 2 2 2 2 104 5MBWK32808NN C2803080 POLY SLIDER /M3.2X 8 X0.8T XX
7	302F925760 запросить цену →	2F925760	PLATE RAIL FIX
9	2FM04150 запросить цену →	5MVM163DN005	CAP SPRING /B-11 ENCLOSURE A4
10	302F925780 запросить цену →	2F925780	SPRING DU
11	302F929060 запросить цену →	2F929060	SHAFT FEED DU
12	302F925930 запросить цену →	2F925930	PULLEY SWITCH BACK

10. Fuser Unit II (FS-3900/4000DN)

№	Артикул	Альт. артикул	Описание
1	302F925030 запросить цену →	2F925030	GUIDE DU 1 1 1 1 101 5MBTPB3004TW++R B1B53040 BIND T.T SCREW(+) / M3 X 4 CRFREE S-T
3	302F925370 запросить цену →	2F925370	SPRING ACTUATOR DU 1 1 1 1 103 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
5	302F925750 запросить цену →	2F925750	SPRING FUSER RELEASE
6	302F925560 запросить цену →	2F925560	SPRING LOCK
9	302F925760 запросить цену →	2F925760	PLATE RAIL FIX
11	302F925260 запросить цену →	2F925260	PLATE EARTH FACE UP
16	2FM04150 запросить цену →	5MVM163DN005	CAP SPRING /B-11 ENCLOSURE A4
17	302F925780 запросить цену →	2F925780	SPRING DU
18	302F929060 запросить цену →	2F929060	SHAFT FEED DU
19	302F925930 запросить цену →	2F925930	PULLEY SWITCH BACK
21	302F925350 запросить цену →	2F925350	SPRING FACE UP
22	302F925160 запросить цену →	2F925160	PULLEY FACE UP

11. Driving Unit

№	Артикул	Альт. артикул	Описание
4	302F731011 запросить цену →	2F731011	PLATE DRIVE B (FS-2000D) 1 1 1 1 (cid:27) 49 •302F944030 2F944030 CLUTCH MID FEED
4	302F931471 запросить цену →	2F931471	PLATE DRIVE C (FS-3900/4000DN) 1 1 1 1 (cid:27) 50 •302F944050 2F944050 CLUTCH CASSETTE
22	302F846240 запросить цену →	2F846240	CONN.CORD ASSY S03099 1 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
26			•2BC06980 STOPPER
30			•302F931221 2F931221 HOUSING FEED DRIVE B
31			•302F931251 2F931251 SHAFT REGIST
32			•302F931261 2F931261 SHAFT MID FEED
33			•302F931340 2F931340 SHAFT CASSETTE
34			•302F931350 2F931350 JOINT SHAFT CASSETTE
37			•302F931380 2F931380 SPRING MPF CAM
38			•302F931450 2F931450 SPRING FEED
39			•302F931460 2F931460 PIN IDLE FEED
40			•302F931480 2F931480 PLATE FEED DRIVE

12. Duplex Unit

№	Артикул	Альт. артикул	Описание
1			•302F929010 2F929010 BASE DU
2			•302F929021 2F929021 GUIDE DU LOW
5			•302F929070 2F929070 SPRING PULLEY FEED
6			•302F929080 2F929080 SPRING PE RELEASE
7			•302F929090 2F929090 WIRE LIFT DU
14			•302F929170 2F929170 SPRING DU LIFT
15			•302F929180 2F929180 HOLDER DU PULLEY
18			•302F929220 2F929220 PLATE EARTH DU
19			•302F929240 2F929240 SPRING EARTH DU
20			•302F929250 2F929250 SHAFT DU LOW
21			•302F929260 2F929260 PULLEY DU LOW
22			•302F929270 2F929270 SEAL HOLDER
23			•302F929280 2F929280 SEAL HOLDER B
24			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
25	302HW24040 запросить цену →	2HW24040	DISCHARGER FEED

13. Paper Exit (FS-2000D)

№	Артикул	Альт. артикул	Описание
1			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4 2 2 2 2 102 B1A54080 +BIND TAP-TITE S SCREW M4X08
3			•302F828040 2F828040 GUIDE VERTICAL
4			•302F828060 2F828060 GUIDE EJECT
5			•302F828070 2F828070 EARTH PLATE EJECT
6			•302F828120 2F828120 FILM EJECT
7			•302F828131 2F828131 SPRING DISCHARGER
8			•302F928040 2F928040 PLATE MOTOR
13			•302F928130 2F928130 SPRING COVER FD L
14			•302F928140 2F928140 SPRING COVER FD R
15			•302F928170 2F928170 SPRING PULLEY
16			•302F928191 2F928191 SPRING EARTH A
18			•302F928250 2F928250 GUIDE CORRUGATION
19			•302F928290 2F928290 SHAFT EJECT PULLEY
20			•302F928300 2F928300 SPONGE EXIT
22			•302F929060 2F929060 SHAFT FEED DU

14. Paper Exit (FS-3900/4000DN)

№	Артикул	Альт. артикул	Описание
1			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4 2 2 2 2 102 B1A54080 +BIND TAP-TITE S SCREW M4X08
2			•302F928020 2F928020 GUIDE VERTICAL
3			•302F928030 2F928030 GUIDE EJECT
4			•302F928040 2F928040 PLATE MOTOR
9			•302F928130 2F928130 SPRING COVER FD L
10			•302F928140 2F928140 SPRING COVER FD R
11			•302F928150 2F928150 EARTH PLATE ROLLER
12			•302F928170 2F928170 SPRING PULLEY
14			•302F928191 2F928191 SPRING EARTH A
15			•302F928231 2F928231 SPRING DISCHARGER
17			•302F928250 2F928250 GUIDE CORRUGATION
19			•302F928270 2F928270 GUIDE PULLEY
20			•302F928290 2F928290 SHAFT EJECT PULLEY
21			•302F928300 2F928300 SPONGE EXIT
22			•302F928310 2F928310 SPRING PULLEY
24			•302F929060 2F929060 SHAFT FEED DU

15. MPF

№	Артикул	Альт. артикул	Описание
1	302F908020 запросить цену →	2F908020	FRAME MPF 1 1 1 1 101 B1A54080 +BIND TAP-TITE S SCREW M4X08
2	302F908380 запросить цену →	2F908380	SP PULLEY FEED 1 1 1 1 102 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
3	302F929060 запросить цену →	2F929060	SHAFT FEED DU
6	302F908110 запросить цену →	2F908110	SHAFT FEED MPF
7	302F908130 запросить цену →	2F908130	GEAR MPF Z30
9	5MVX422DN007 запросить цену →	2BS02370	HOLDER FEED M/P /43487B0026 A4
12	302F908330 запросить цену →	2F908330	SPRING LEVER LOCK R
13	302F908320 запросить цену →	2F908320	SPRING LEVER LOCK L
15	302F908230 запросить цену →	2F908230	SPRING EARTH CONNECTOR
16	302F908220 запросить цену →	2F908220	BKT CONNECTOR
17	302F924060 запросить цену →	2F924060	GUIDE REGIST UP
18	302F908010 запросить цену →	2F908010	GUIDE TURN MPF
19	302F908170 запросить цену →	2F908170	PLATE EARTH BOTTOM
20	302F908150 запросить цену →	2F908150	SP PULLEY TURN
21	302F908280 запросить цену →	2F908280	SP ACTUATOR MPF
22	302F846070 запросить цену →	2F846070	CONN.CORD ASSY S03048
28			•302F908060 2F908060 BASE MPF
29			•302F908070 2F908070 GUIDE SIDE MPF L
30			•302F908080 2F908080 GUIDE SIDE MPF R
31			•302F908090 2F908090 PLATE BOTTOM MPF
32			•302F908100 2F908100 SPRING BOTTOM MPF R
33			•302F908240 2F908240 BRACKET BOTTOM
34			•302F908260 2F908260 WIRE BASE MPF
35			•302F908270 2F908270 SP BOTTOM MPF L
36			•302F908290 2F908290 SP SEPARATOR MPF
37			•302F908300 2F908300 SPRING LOCK MPF
38			•302F908310 2F908310 PAD FRICTION MPF
40			•5MVG127DH001 2B700380 GEAR MANUAL /40301X1013 A4
41	302F908350 запросить цену →	2F908350	SP COVER MPF
42	302HW24040 запросить цену →	2HW24040	DISCHARGER FEED
43	302F924790 запросить цену →	2F924790	LABEL OPERATION
45	302F925780 запросить цену →	2F925780	SPRING DU

16. Controller Box

№	Артикул	Альт. артикул	Описание
1	302F839010 запросить цену →	2F839010	BOX CONTROLLER (FS-2000D) 1 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
1	302F939010 запросить цену →	2F939010	BOX CONTROLLER (FS-3900/4000DN) 1 1 1 1 102 5MBSPP3006NW++R B0B03060 PAN HEAD SCREW(+) / M3 X 6 CRFREE
2	302F939020 запросить цену →	2F939020	GUIDE OPTION 1 1 1 1 103 5MBTPB3020TW++R B1A53200 BIND T.T SCREW(+) / M3 X 20 CRFREE S-T
5	302F939030 запросить цену →	2F939030	PLATE SHIELD
7	302F846270 запросить цену →	2F846270	CONN.CORD ASSY S03117
9	302F939081 запросить цену →	2F939081	SCREW BOX
10	M70AK010 запросить цену →		WIRE SADDLE,RMS-1V0(TAKEUCHI)
11	302F902470 запросить цену →	2F902470	GASKET CONTBOX
12	302F939090 запросить цену →	2F939090	CAP NETWORK (FS-3900/4000DN)
13	7YBEJ0J0D001H01 запросить цену →	YB045400	FERRITE CORE (FS-4000DN)
14	7YBER0R0E001H01 запросить цену →	YB045410	FERRITE CORE

17. PT-310 & Parts Package

№	Артикул	Альт. артикул	Описание
1	303KV28010 запросить цену →	3KV28010	PLATE HANGER 1 1 1 1 (cid:27) 302F880010 2F880010 PACKING ASSY (FS-2000D)
2	5MVL664SH001 запросить цену →	2B600030	STOPPER PAPER FU /A0036 A3 1 1 1 1 (cid:27) 302F980060 2F980060 PACKING ASSY (FS-3900DN)
3	5MVX885SH003 запросить цену →	2B600040	TRAY FACE UP /A0035 A1 1 1 1 1 (cid:27) 302GA80010 2GA80010 PACKING ASSY (FS-4000DN)
