Kyocera ECOSYS P5021 P5026 M5521 M5526 — каталог запчастей со схемами

Содержание

1. Covers (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/
2. Covers (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/
3. Covers Label
4. Frame
5. Paper Cassette
6. Paper Feed Section 1
7. Paper Feed Section 2
8. Paper Feed Section 3
9. Paper Conveying Section
10. Laser Scanner Section
11. Image Formation Section
12. Fuser Section
13. Drive Section 1
14. Drive Section 2
15. Exit Section

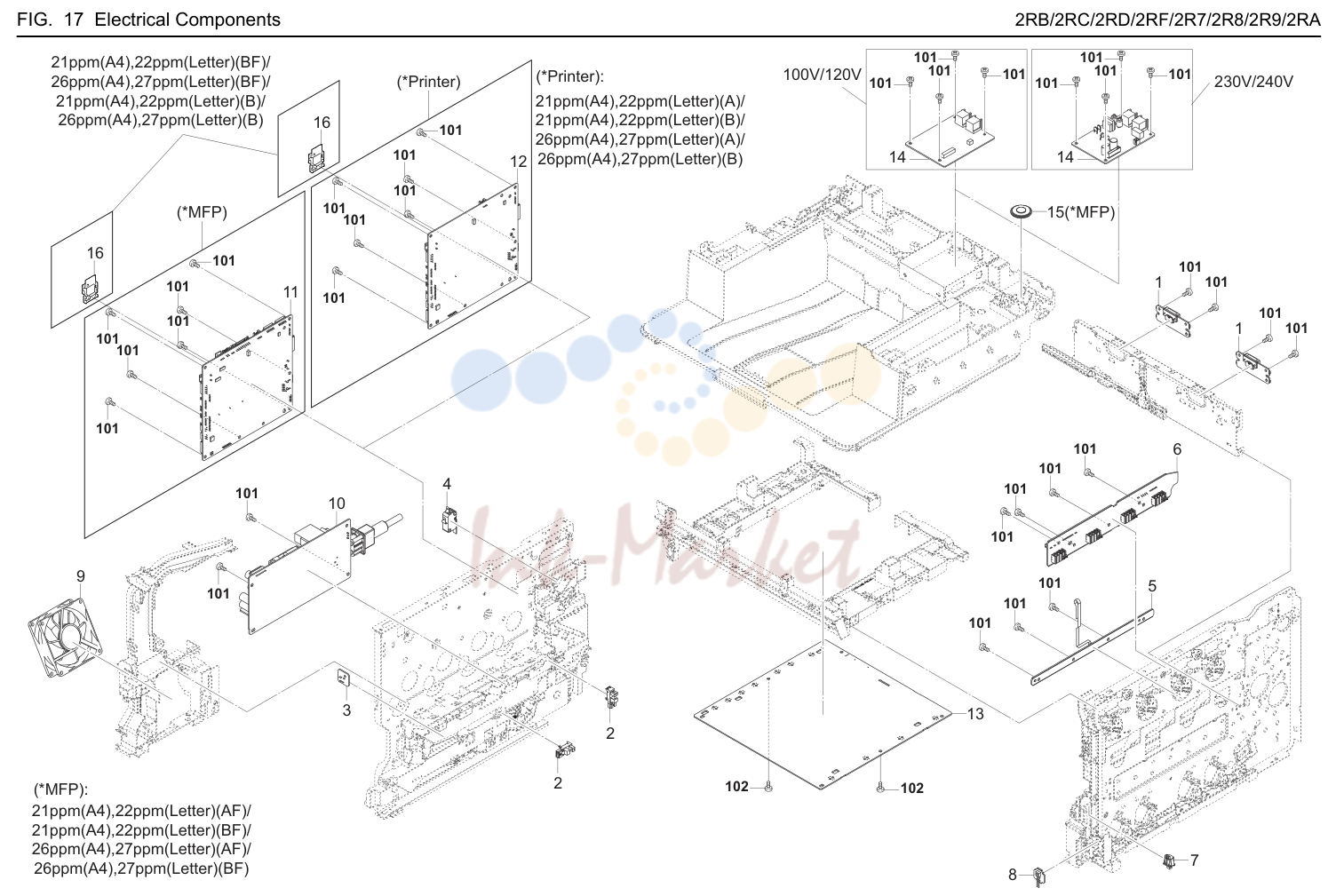

16. Electrical Components

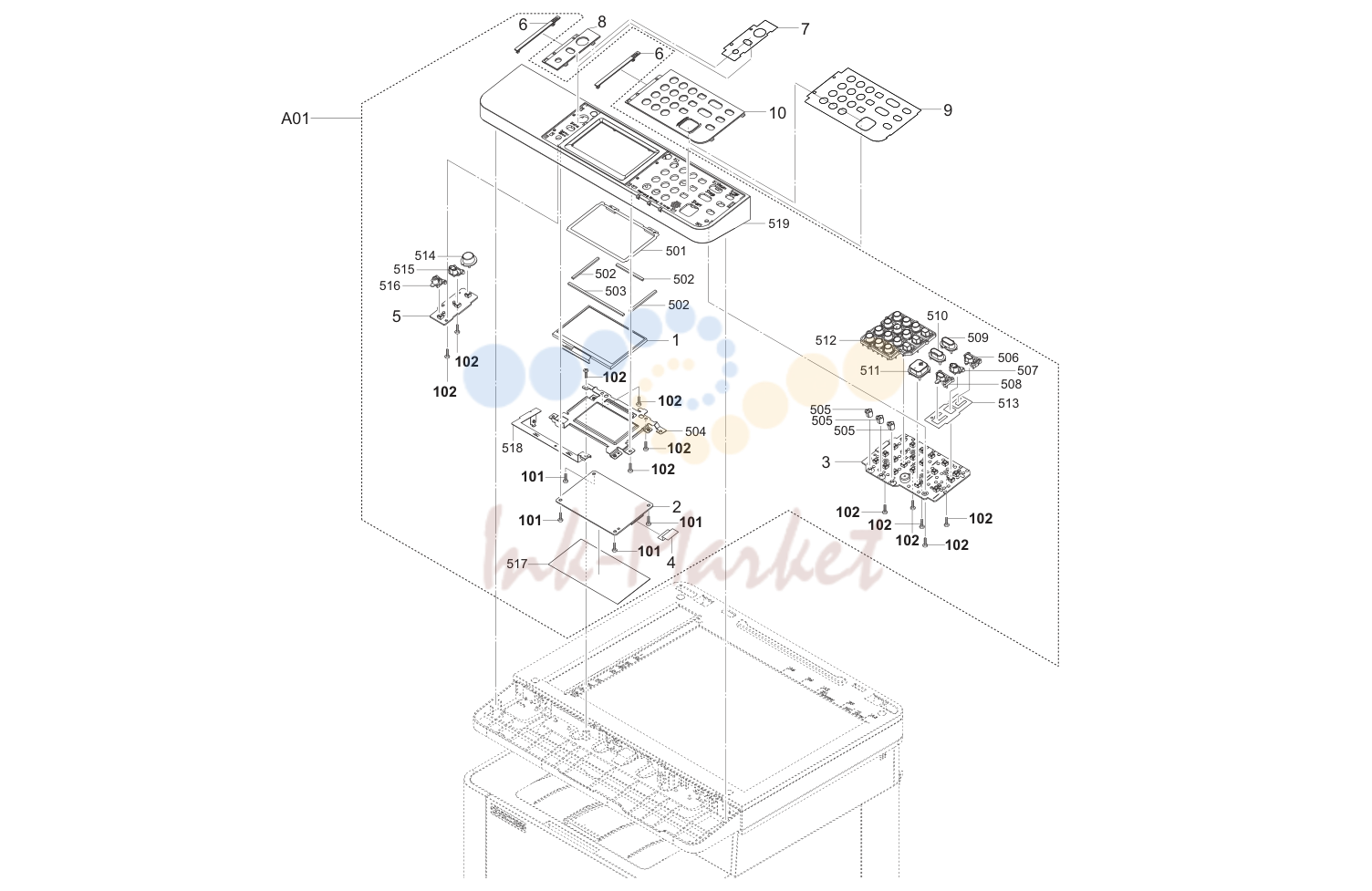

17. Operation Section (26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF))

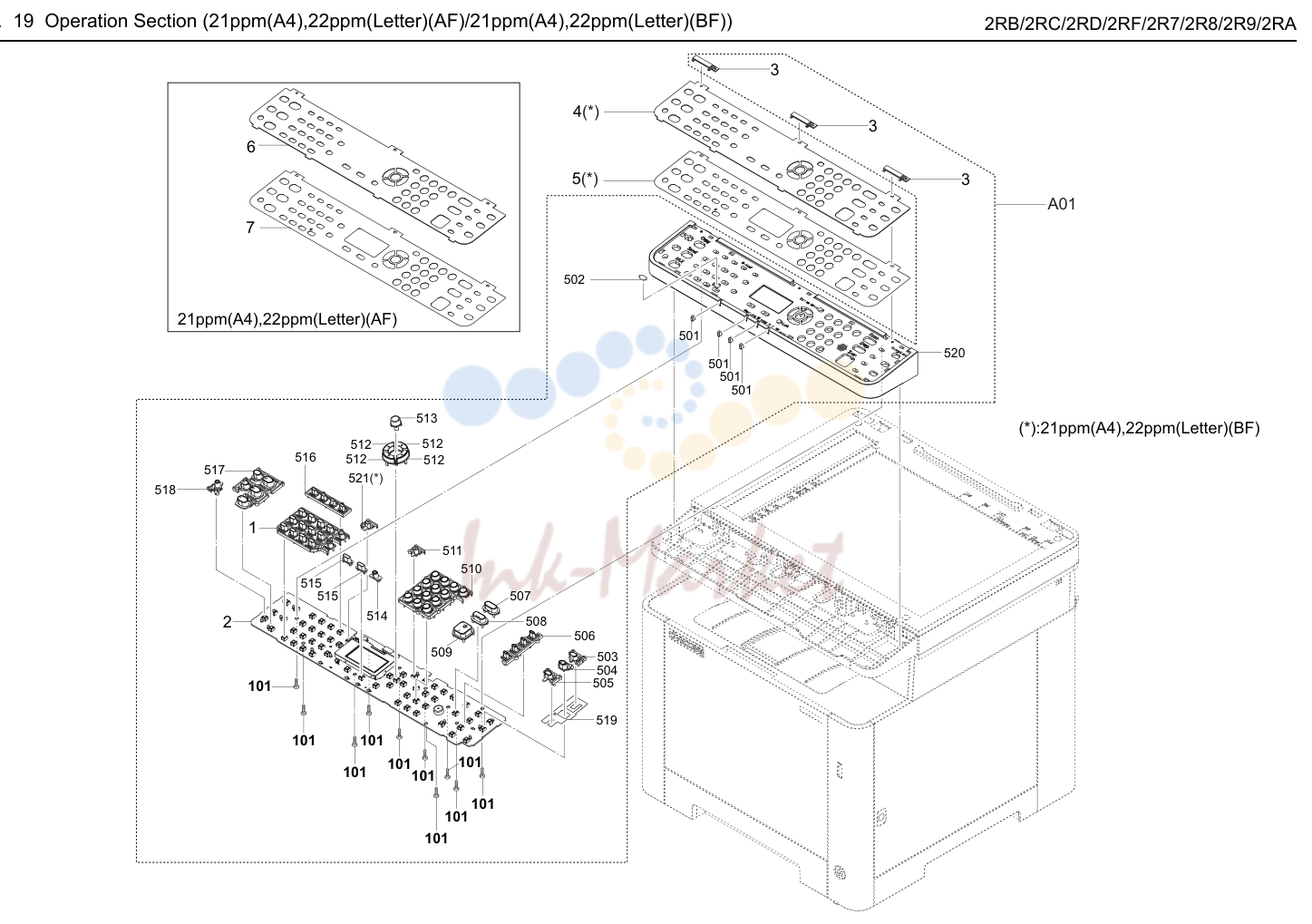

18. Operation Section (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF))

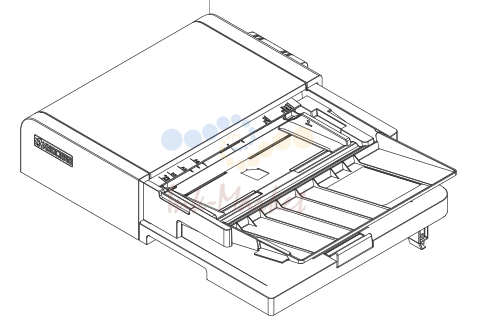

19. DP ASSY SP

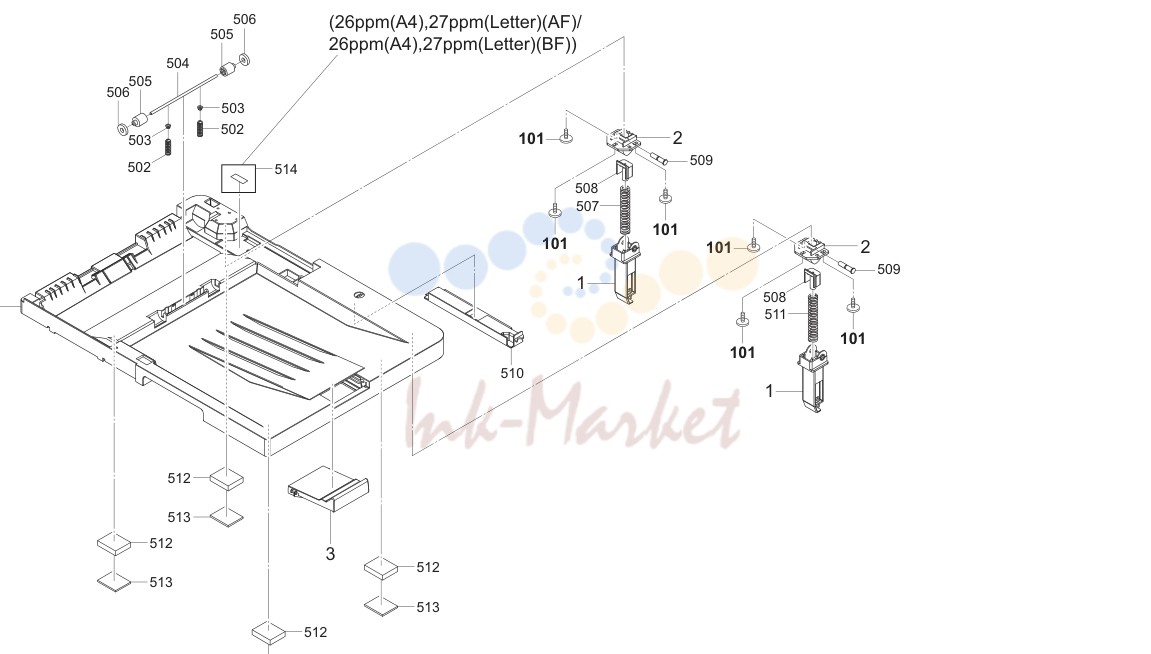

20. DP frame

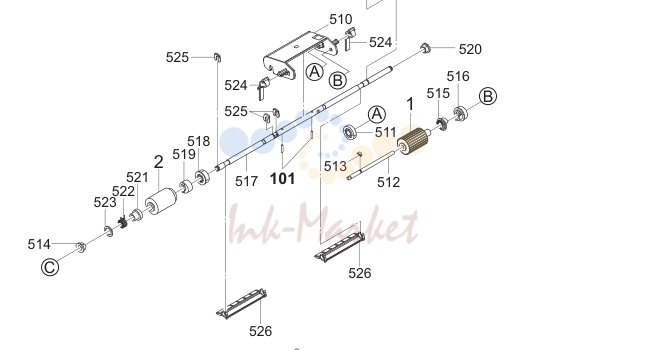

21. DP Paper Feed Section

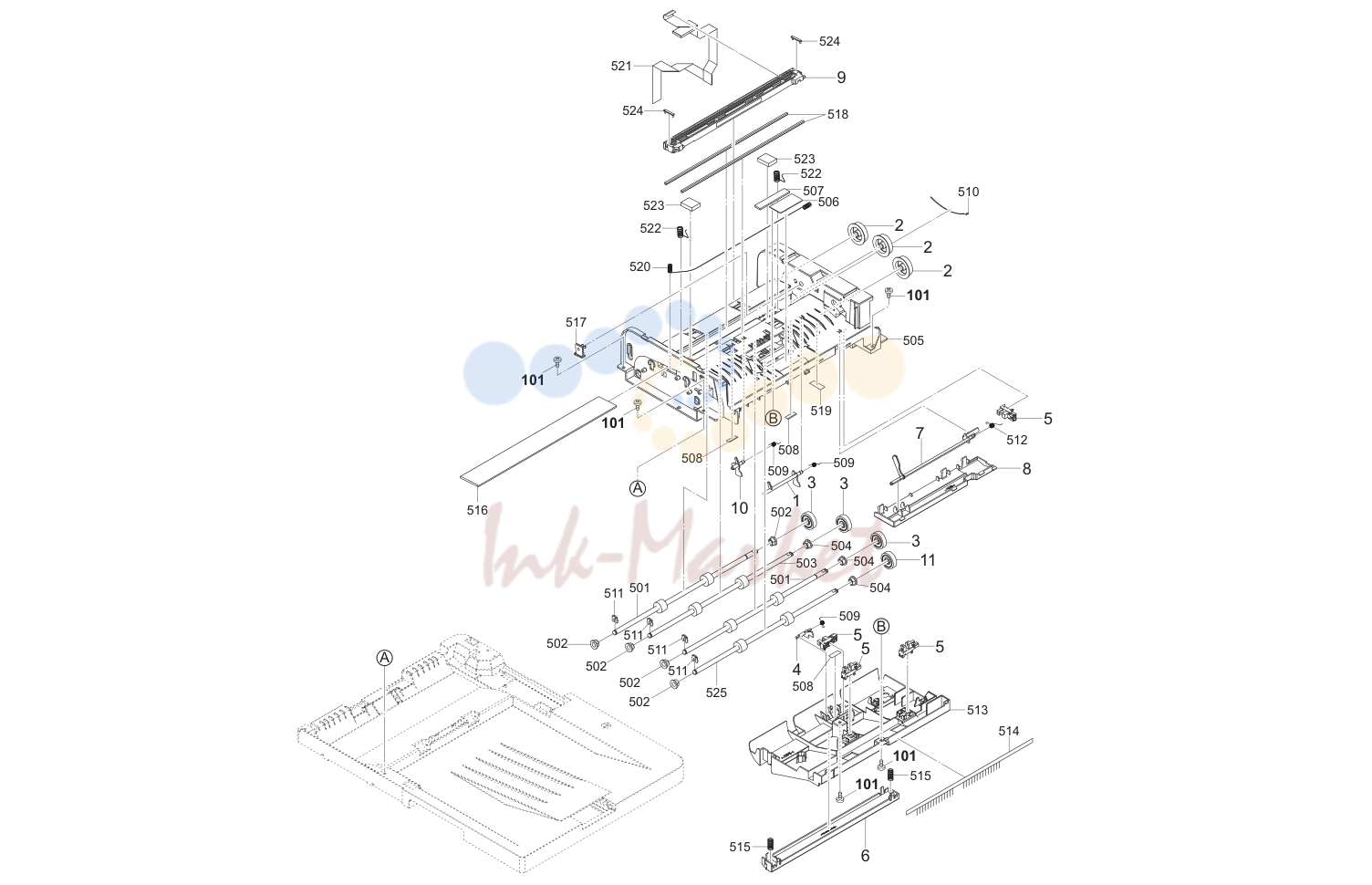

22. DP Conveying Section (26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF))

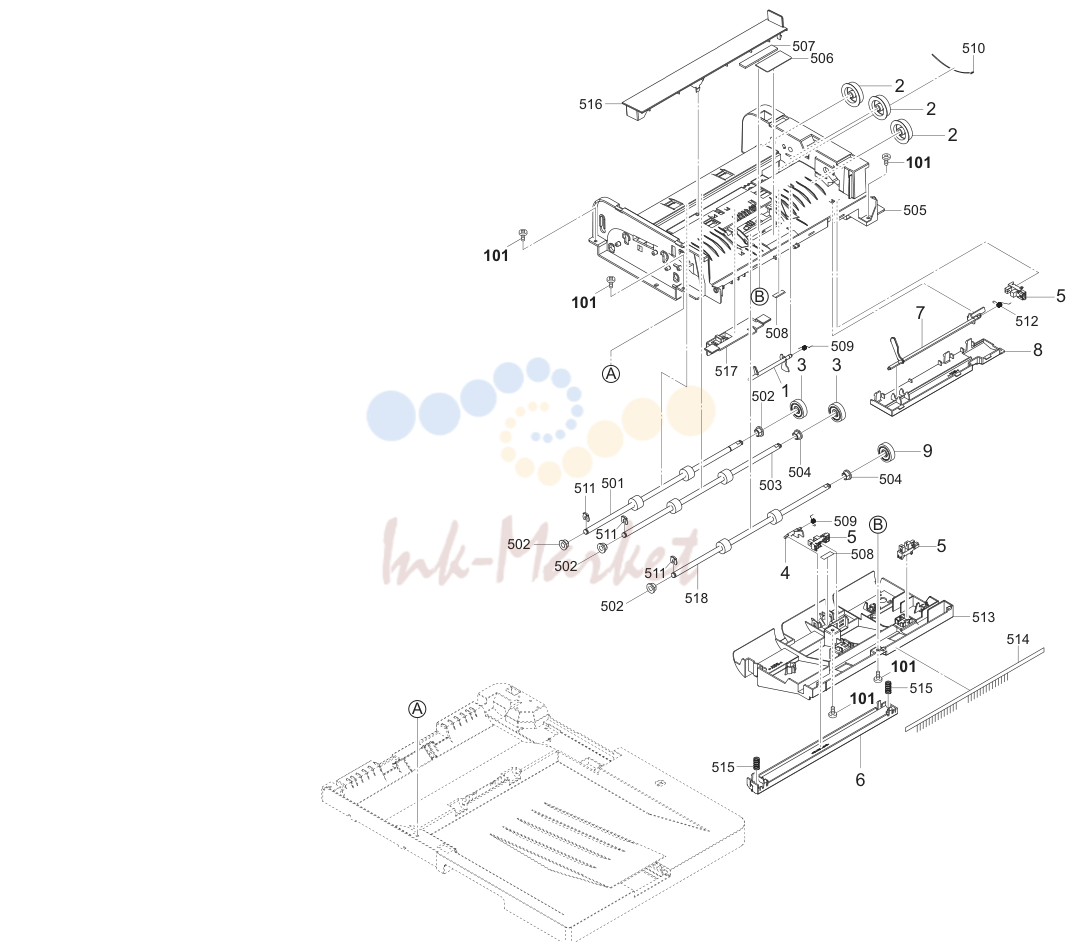

23. DP Conveying Section (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF))

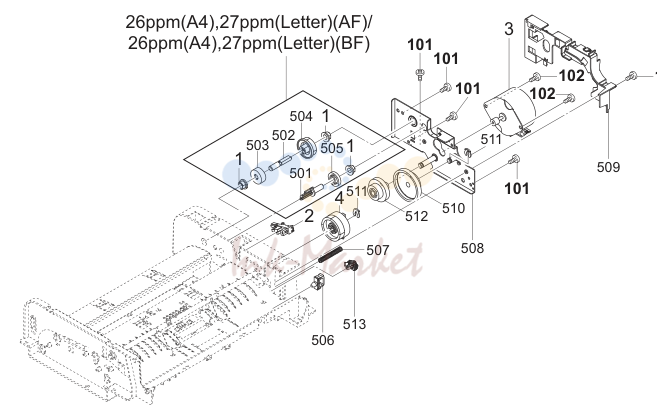

24. DP Drive Section

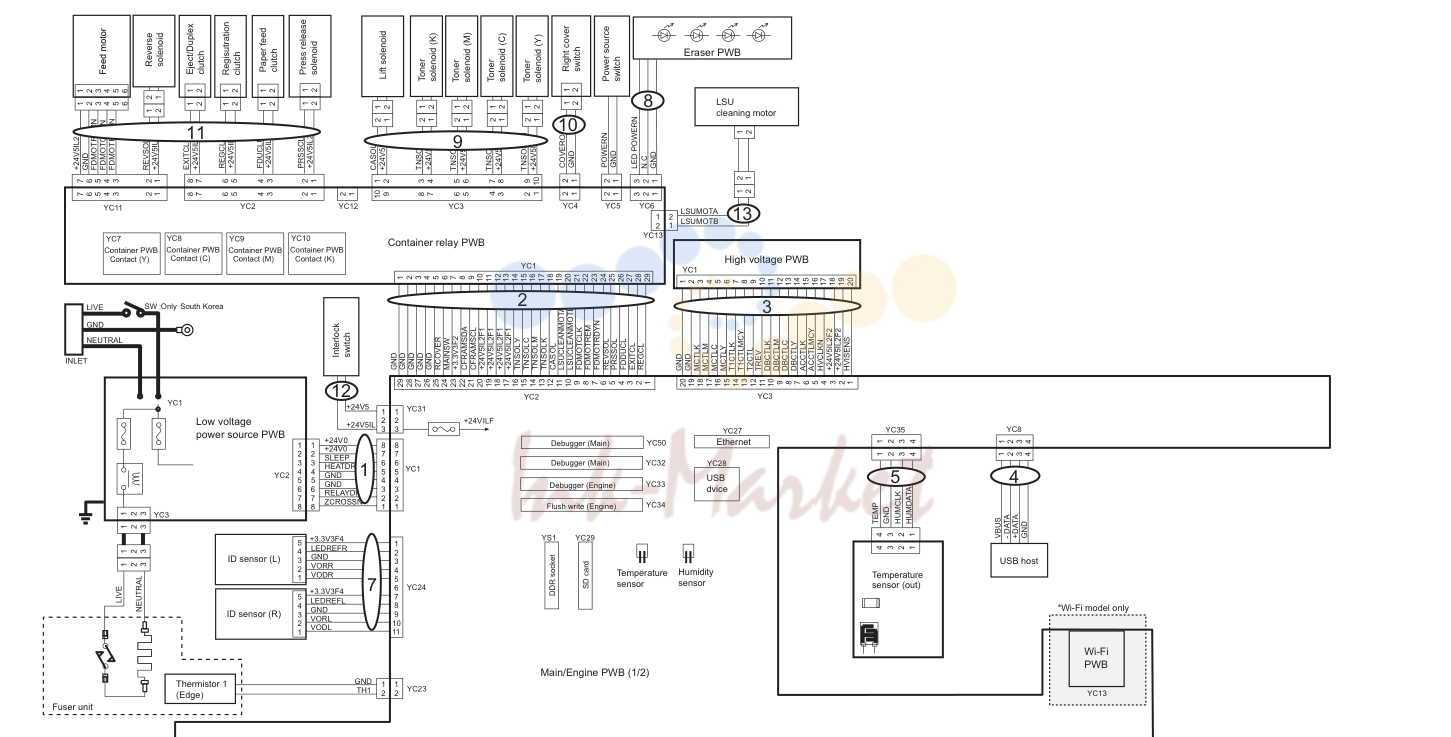

25. Wire Sections 1 (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)
26. Wire Sections 2 (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/

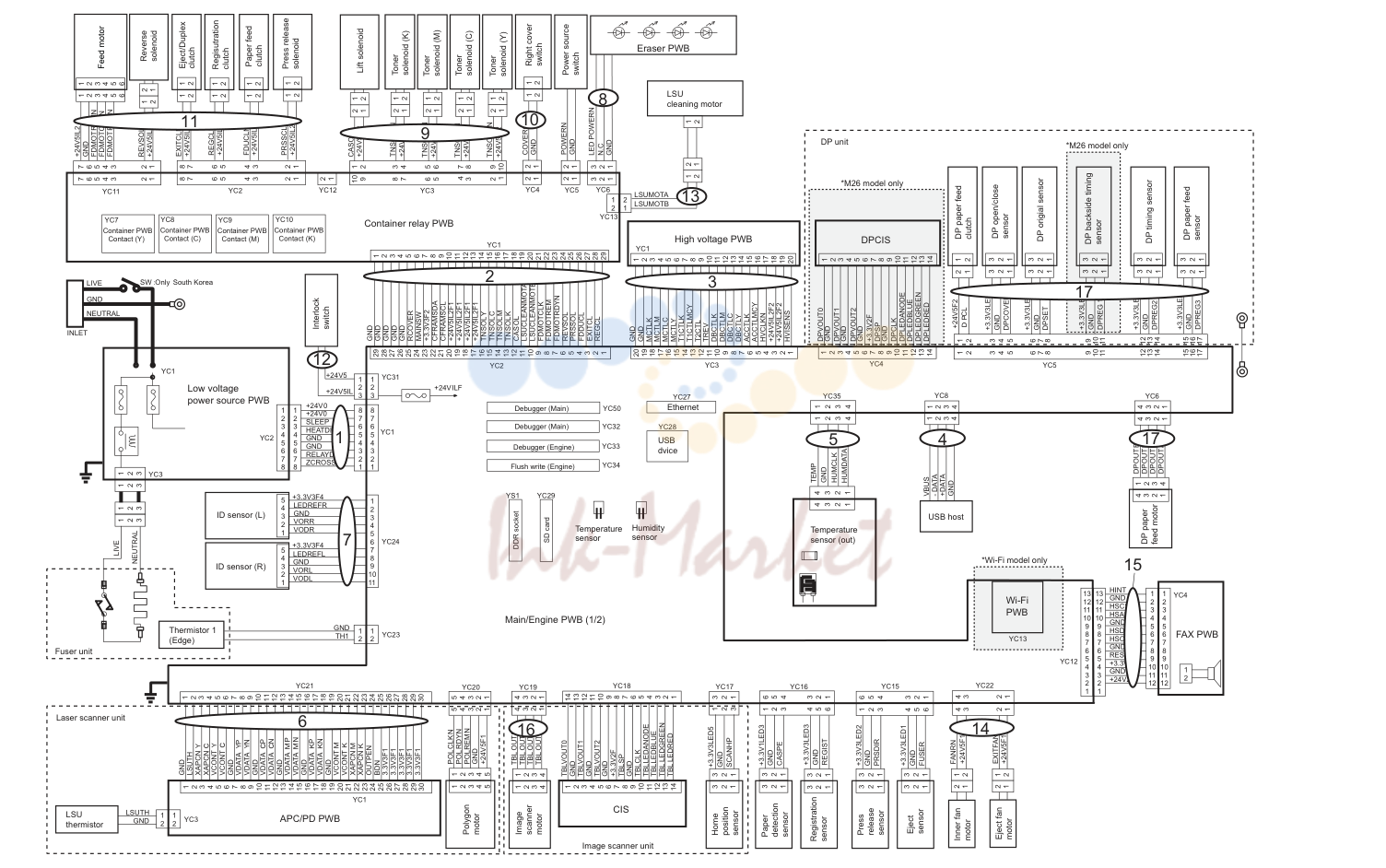

27. Wire Sections 1 (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/

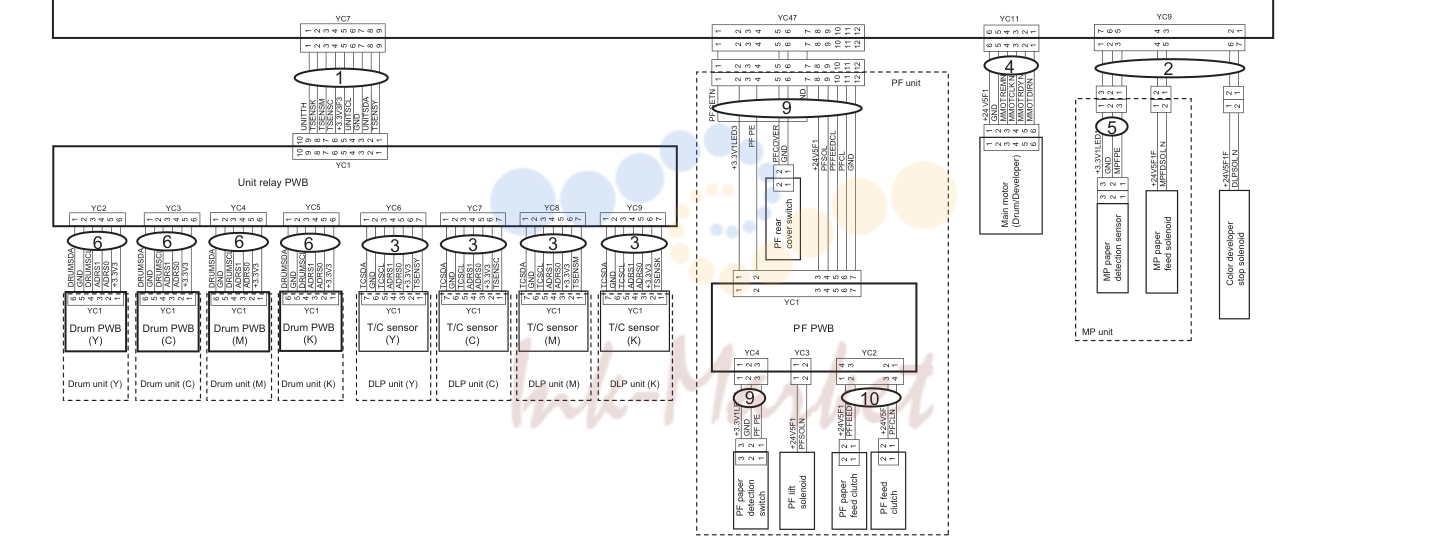

28. Wire Sections 2 (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/

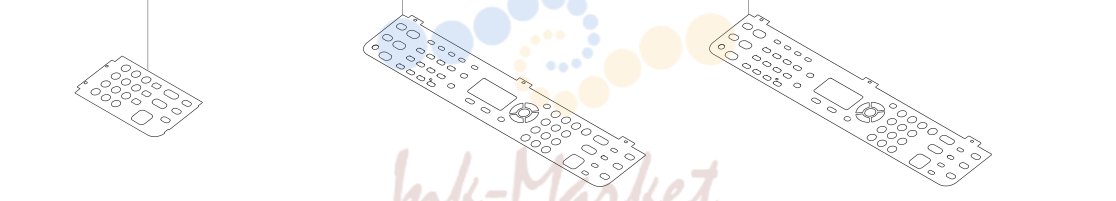

29. Accessory

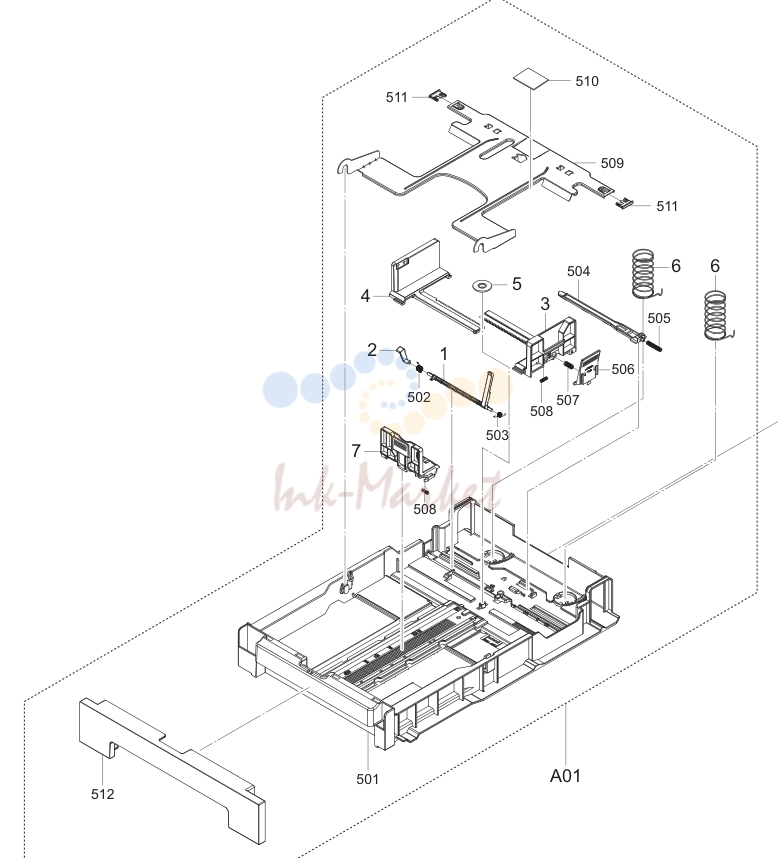

30. Paper Cassettes 3R6

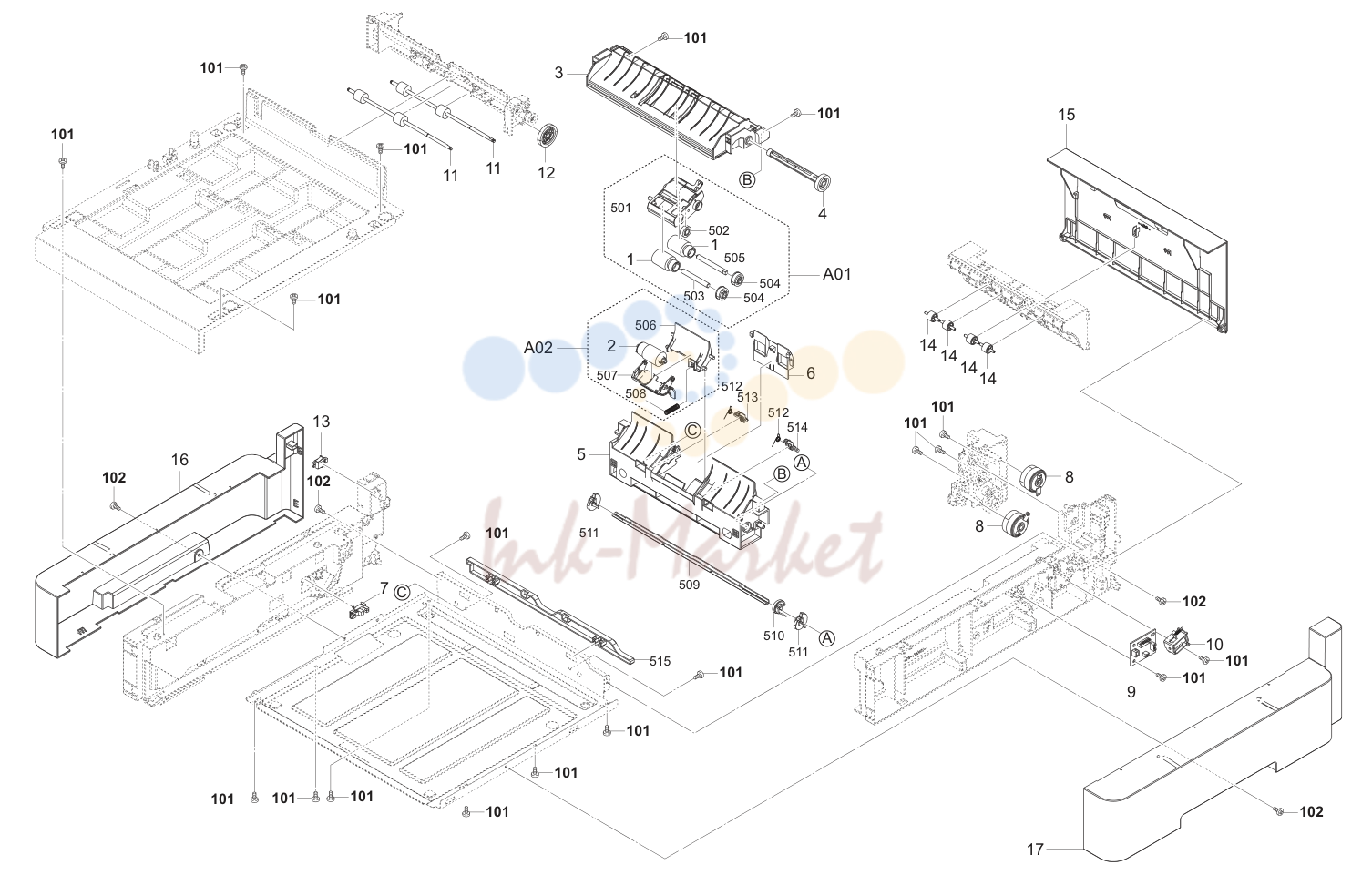

31. Paper Feed Section 3R6

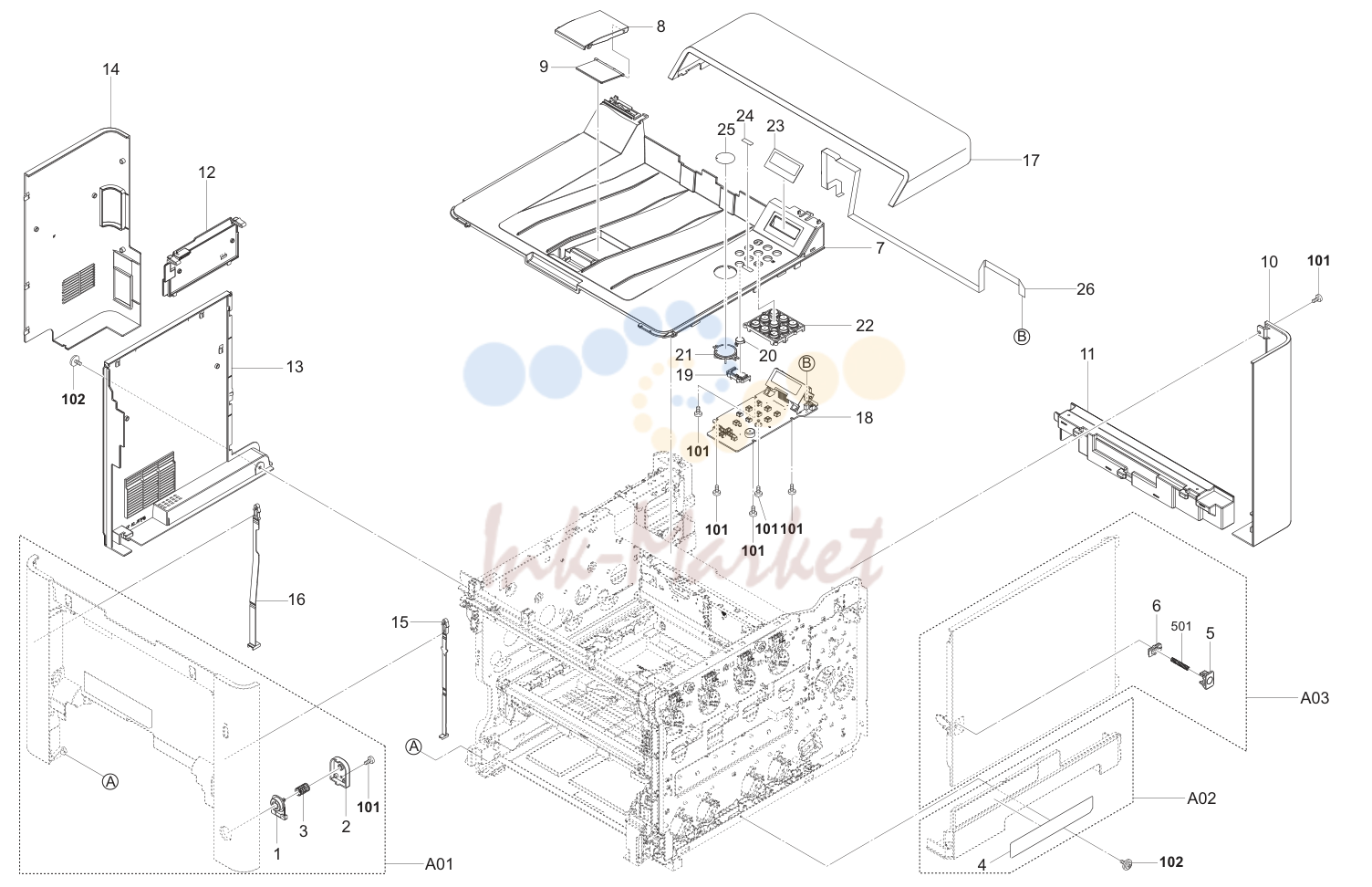

1. Covers (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/

№	Артикул	Альт. артикул	Описание
1			•302R704110 2R704110 KEY POWER SW
2			•302R704160 2R704160 HOLDER MAIN SW
3			•302F931270 2F931270 SPRING FUSER
4			•302R734050 2R734050 LABEL CONTAINER OPERATION
5			•302R704130 2R704130 PUSH BUTTON
6			•302R704140 2R704140 LOCK CROW
7	302RB04010 запросить цену →	2RB04010	COVER TOP FRONT
8	302R704090 запросить цену →	2R704090	STOPPER PAPER
9	302R704290 запросить цену →	2R704290	STOPPER PAPER B
10	302R704040 запросить цену →	2R704040	COVER RIGHT REAR
11	302R704240 запросить цену →	2R704240	COVER REAR BOTTOM
12	302R704170 запросить цену →	2R704170	COVER LEFT REAR HARNESS
13	302R704020 запросить цену →	2R704020	COVER LEFT
14	302R704050 запросить цену →	2R704050	COVER LEFT REAR
15	302R704270 запросить цену →	2R704270	STRAP COVER FRONT R
16	302R704280 запросить цену →	2R704280	STRAP COVER FRONT L
17	302RB04020 запросить цену →	2RB04020	COVER TOP REAR
18	302RB94020 ✓ в наличии	2RB94020	PARTS PWB P PANEL ASSY SP
19	302RB05030 запросить цену →	2RB05030	KEY QUIET A
20	302RB05100 запросить цену →	2RB05100	KEY QUIET B
21	302RB05040 запросить цену →	2RB05040	INDICATOR
22	302RB05140 запросить цену →	2RB05140	KEY OPERATION JP
22	302RB05020 запросить цену →	2RB05020	KEY OPERATION
23	302RB05130 запросить цену →	2RB05130	PANEL LCD W 21ppm(A4),22ppm(Letter)(B)/26ppm(A4),27ppm(Let-
23	302RC05010 запросить цену →	2RC05010	PANEL LCD 21ppm(A4),22ppm(Letter)(A)/26ppm(A4),27ppm(Let-
24	302RB34030 запросить цену →	2RB34030	LABEL QUIET MODE JP
24	302RB34020 запросить цену →	2RB34020	LABEL QUIET MODE EN
25	302RB34010 запросить цену →	2RB34010	LABEL INDICATOR W 21ppm(A4),22ppm(Letter)(B)/26ppm(A4),27ppm(Let-
25	302RC34010 запросить цену →	2RC34010	LABEL INDICATOR 21ppm(A4),22ppm(Letter)(A)/26ppm(A4),27ppm(Let-
26	302RB46010 запросить цену →	2RB46010	CONN.CORD ASSY FFC PANEL
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR

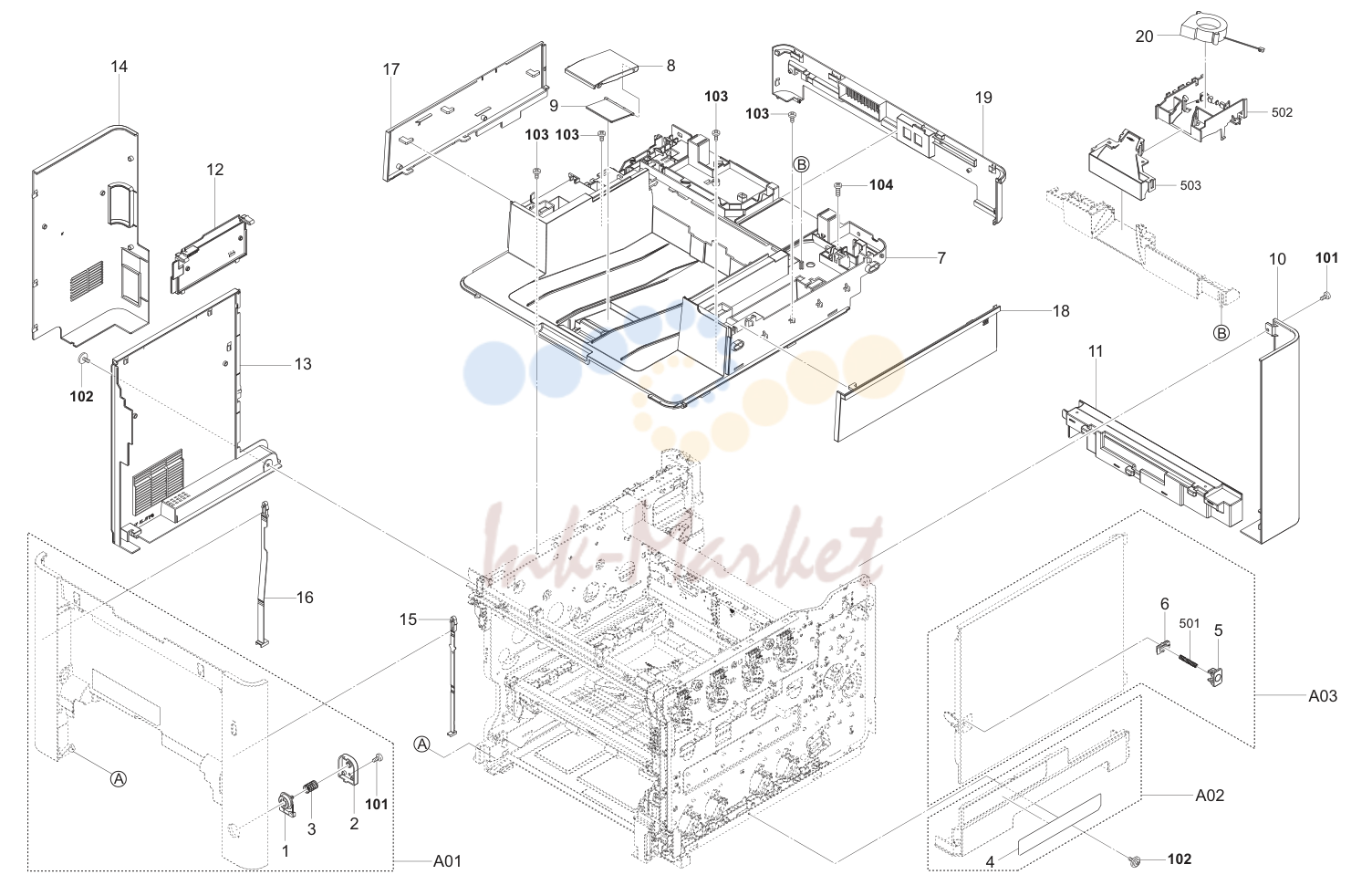

2. Covers (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/

№	Артикул	Альт. артикул	Описание
1			•302R704110 2R704110 KEY POWER SW
2			•302R704160 2R704160 HOLDER MAIN SW
3			•302F931270 2F931270 SPRING FUSER
4			•302R734050 2R734050 LABEL CONTAINER OPERATION
5			•302R704130 2R704130 PUSH BUTTON
6			•302R704140 2R704140 LOCK CROW
7	302R704060 запросить цену →	2R704060	COVER TOP M
8	302R704090 запросить цену →	2R704090	STOPPER PAPER
9	302R704290 запросить цену →	2R704290	STOPPER PAPER B
10	302R704040 запросить цену →	2R704040	COVER RIGHT REAR
11	302R704240 запросить цену →	2R704240	COVER REAR BOTTOM
12	302R704170 запросить цену →	2R704170	COVER LEFT REAR HARNESS
13	302R704020 запросить цену →	2R704020	COVER LEFT
14	302R704050 запросить цену →	2R704050	COVER LEFT REAR
15	302R704270 запросить цену →	2R704270	STRAP COVER FRONT R
16	302R704280 запросить цену →	2R704280	STRAP COVER FRONT L
17	302R704070 запросить цену →	2R704070	COVER ISU LEFT
18	302R704220 запросить цену →	2R704220	COVER ISU RIGHT
19	302R704180 запросить цену →	2R704180	COVER ISU REAR
20	302HN44210 ✓ в наличии	2HN44210	FAN MOTOR
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
104	7BB200412H запросить цену →	BB105710	+BIND T.T P SCREW 4X12

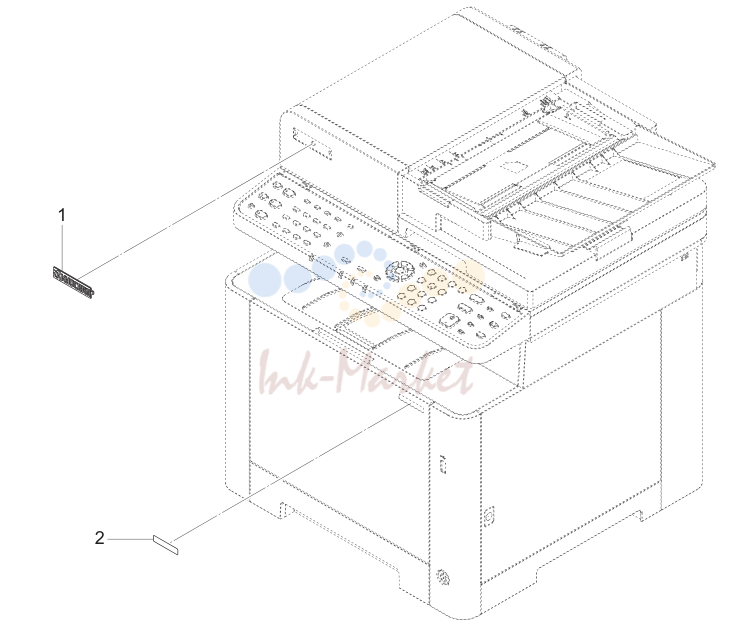

3. Covers Label

№	Артикул	Альт. артикул	Описание
1	302S018490 запросить цену →	2S018490	EMBLEM
2	302R734100 запросить цену →	2R734100	EMBLEM MACHINE NUMBER 26ppm(A4),27ppm(Letter)(BF)
2	302R834100 запросить цену →	2R834100	EMBLEM MACHINE NUMBER 26ppm(A4),27ppm(Letter)(AF)
2	302R934100 запросить цену →	2R934100	EMBLEM MACHINE NUMBER 21ppm(A4),22ppm(Letter)(BF)
2	302RA34100 запросить цену →	2RA34100	EMBLEM MACHINE NUMBER 21ppm(A4),22ppm(Letter)(AF)
2	302RB34100 запросить цену →	2RB34100	EMBLEM MACHINE NUMBER 26ppm(A4),27ppm(Letter)(B)
2	302RC34100 запросить цену →	2RC34100	EMBLEM MACHINE NUMBER 26ppm(A4),27ppm(Letter)(A)
2	302RD34100 запросить цену →	2RD34100	EMBLEM MACHINE NUMBER 21ppm(A4),22ppm(Letter)(B)
2	302RF34100 запросить цену →	2RF34100	EMBLEM MACHINE NUMBER 21ppm(A4),22ppm(Letter)(A)

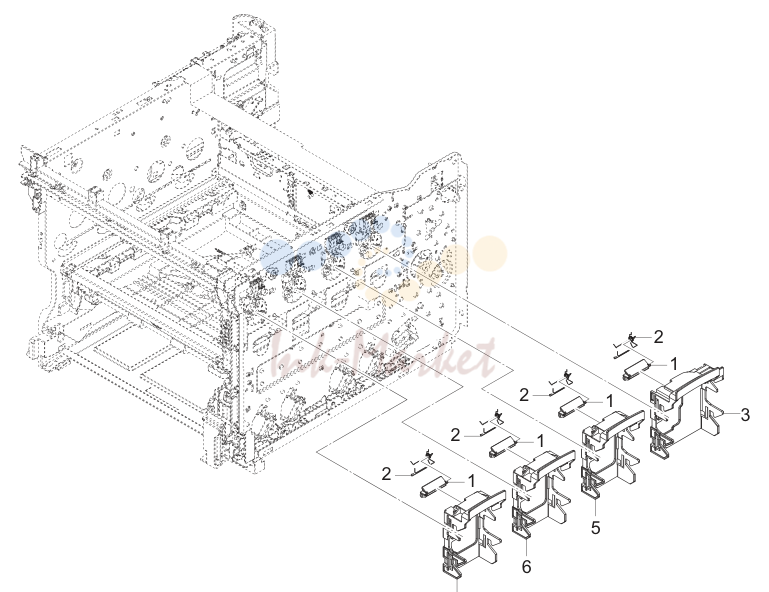

4. Frame

№	Артикул	Альт. артикул	Описание
1	302R702390 запросить цену →	2R702390	SHUTTER SECURITY
2	302R702420 запросить цену →	2R702420	SPRING SHUTTER SECURITY
3	302R702340 запросить цену →	2R702340	GUIDE CONTAINER K
4	302R702310 запросить цену →	2R702310	GUIDE CONTAINER Y
5	302R702320 запросить цену →	2R702320	GUIDE CONTAINER M
6	302R702330 запросить цену →	2R702330	GUIDE CONTAINER C

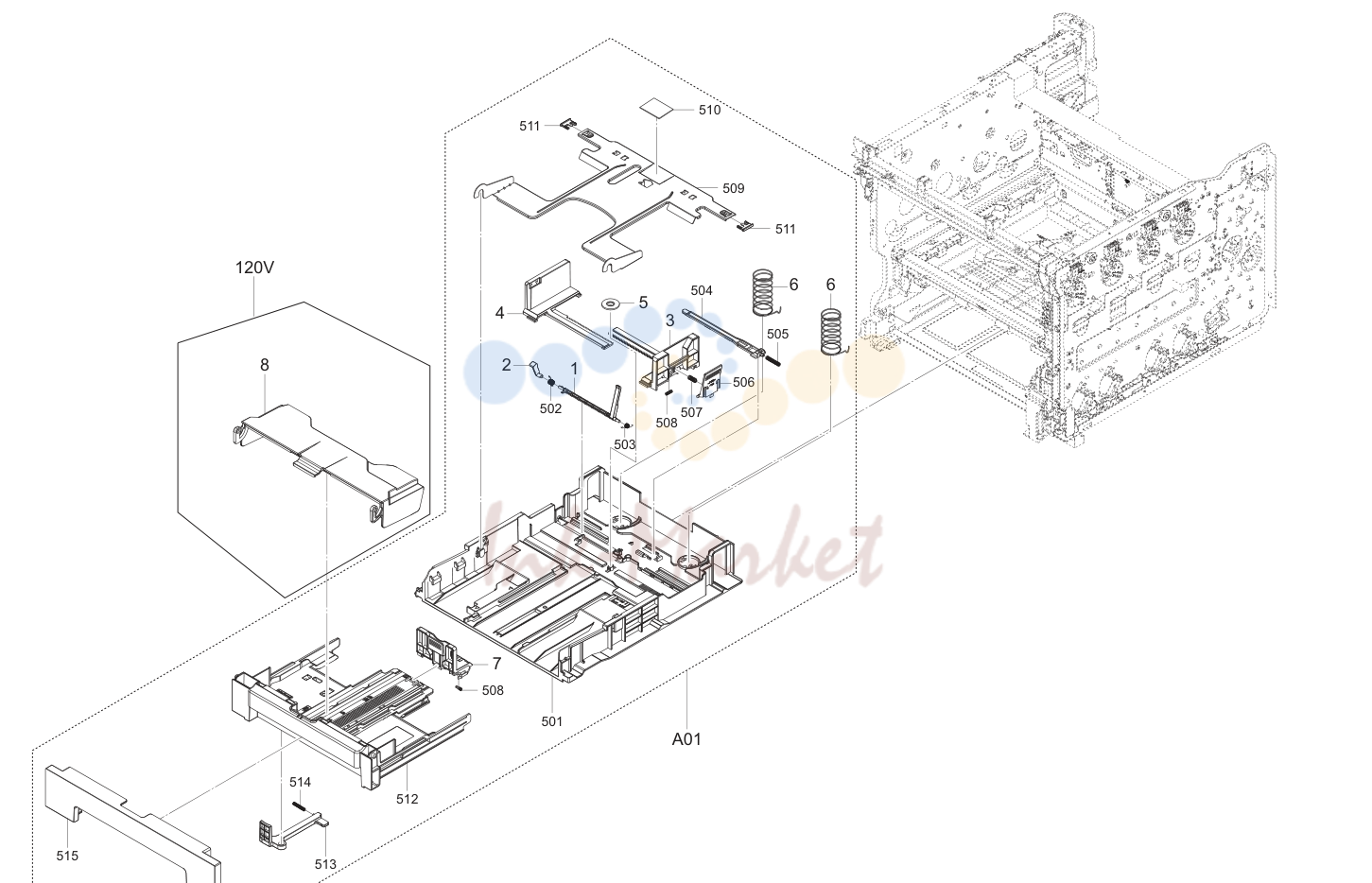

5. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302R709100 2R709100 ACTUATOR CASSETTE
2			•302R709110 2R709110 ACTUATOR CASSETTE
3			•302R709060 2R709060 CURSOR RIGHT
4			•302R709050 2R709050 CURSOR LEFT
5			•5MVG127DN071 2A807050 GEAR CASSETTE/A-49 CASSETTE A4
6			•302R709140 2R709140 SPRING BOTTOM
7			•302R709070 2R709070 CURSOR END
8	302R709150 запросить цену →	2R709150	COVER CASSETTE

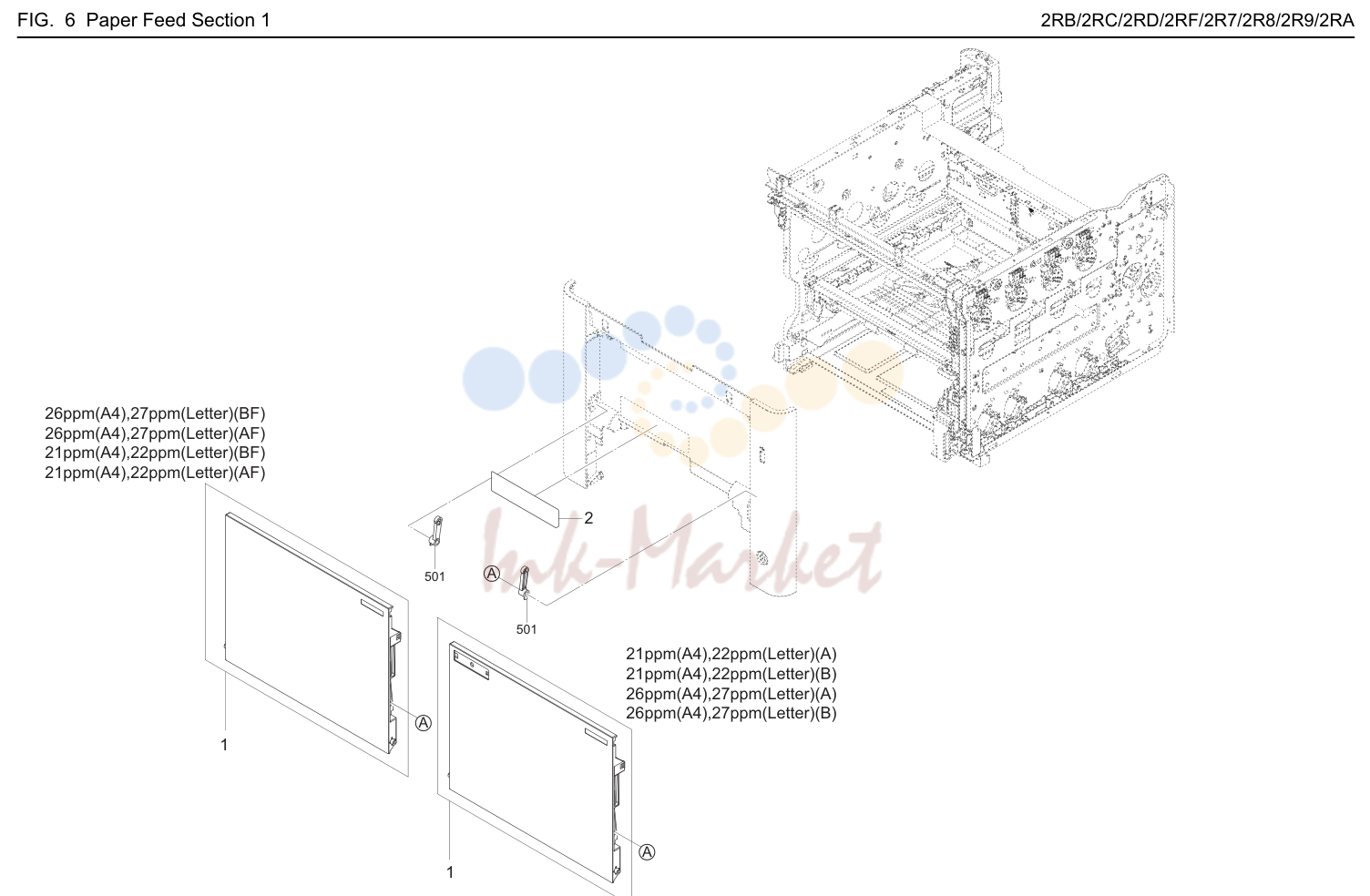

6. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302RB94010 ✓ в наличии	2RB94010	PARTS TRAY MPF UNIT P SP 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Let-
1	302R794100 ✓ в наличии	2R794100	PARTS TRAY MPF UNIT M SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
2	302R734060 запросить цену →	2R734060	LABEL MPF

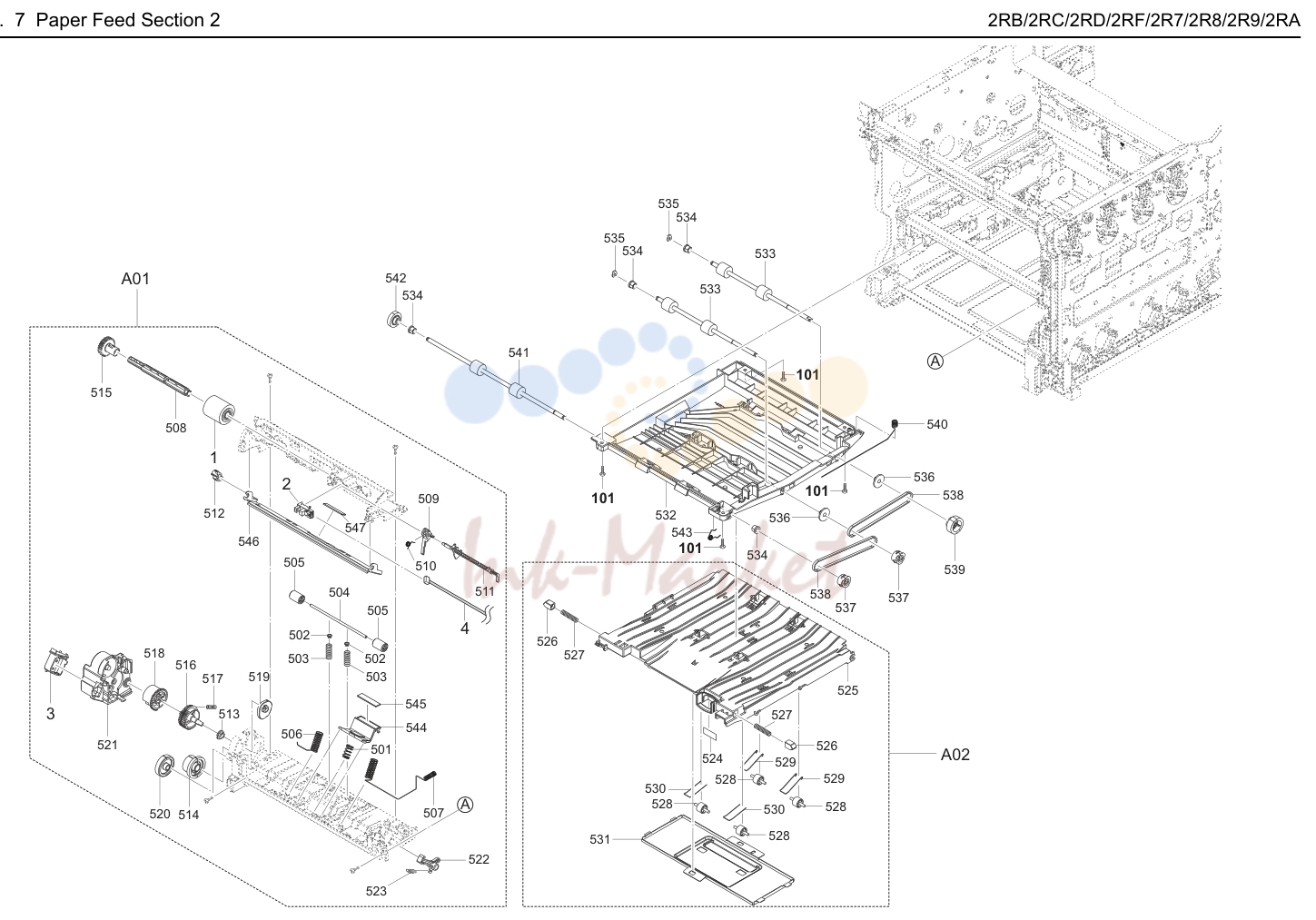

7. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1			•302HS08260 2HS08260 ROLLER M/P ASSY
2			•302P794010 2P794010 PARTS SENSOR OPT. SP
3			•302GR44150 2GR44150 SOLENOID TONER
4			•302R746100 2R746100 CONN.CORD ASSY MPF PE
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

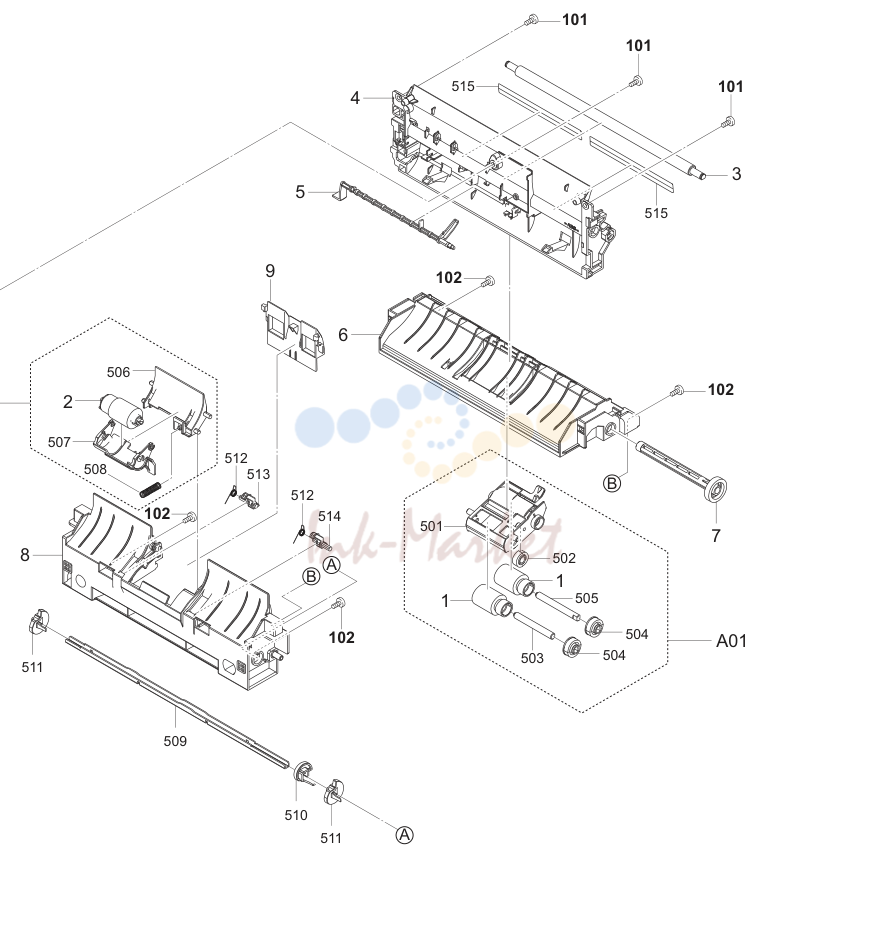

8. Paper Feed Section 3

№	Артикул	Альт. артикул	Описание
1			•302R794350 2R794350 PARTS PULLEY FEED ASSY SP
2			•302F909171 2F909171 RETARD ROLLER ASSY
3	302HN24010 запросить цену →	2HN24010	ROLLER REG REAR
4	302R706010 ✓ в наличии	2R706010	FRAME FEED
5	302R706020 ✓ в наличии	2R706020	ACTUATOR REGIST
6	302R706100 ✓ в наличии	2R706100	GUIDE PICK HOLDER
7	302R706170 ✓ в наличии	2R706170	GEAR SHAFT Z26R
8	302R706180 ✓ в наличии	2R706180	GUIDE CASSETTE REAR
9	302R706200 ✓ в наличии	2R706200	COVER GUIDE RETARD
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

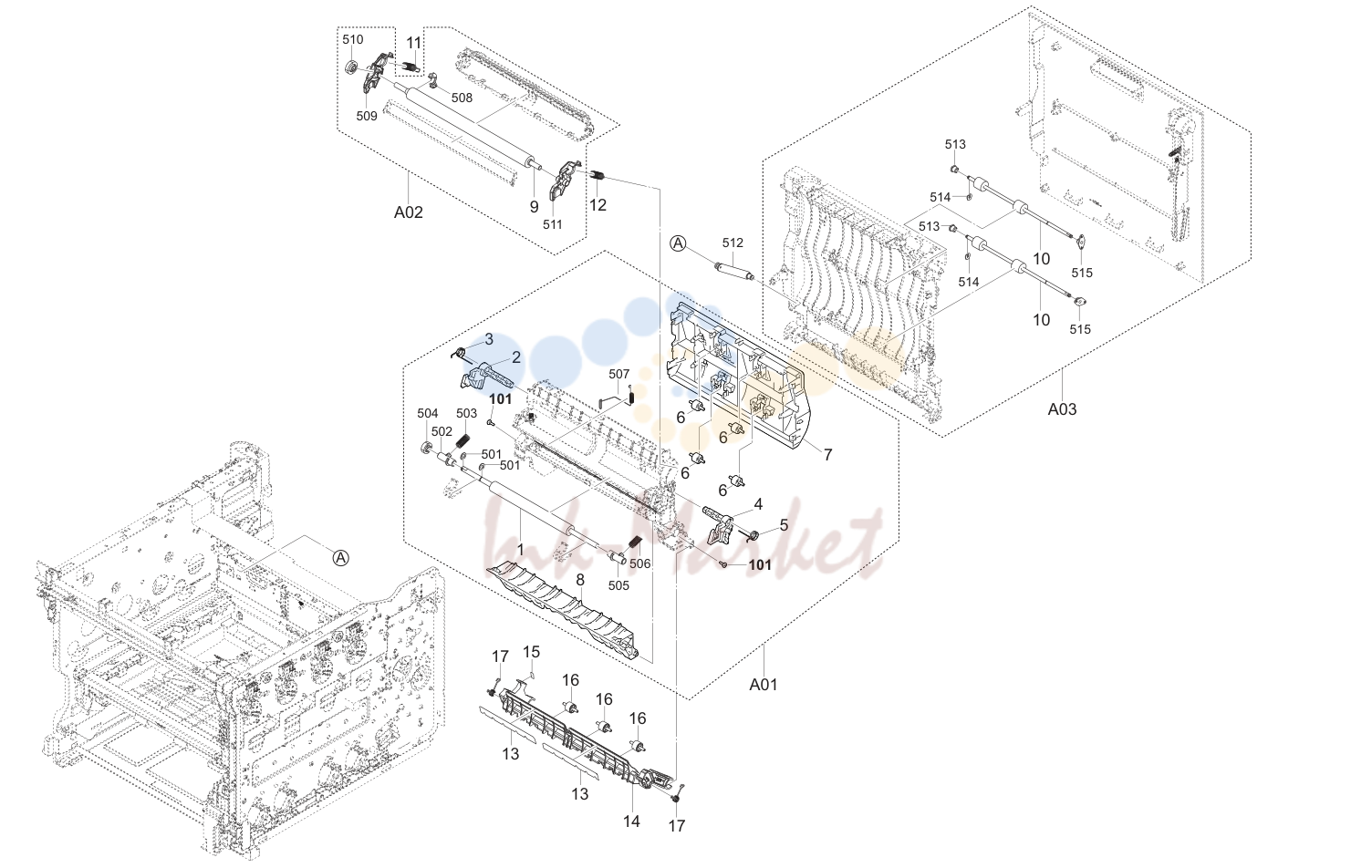

9. Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1			•302R794360 2R794360 PARTS ROLLER REGIST RUBBER SP
2			•302R724070 2R724070 HOOK CONVEYING L
3			•302R724090 2R724090 SPRING HOOK CONVEYING L
4			•302R724080 2R724080 HOOK CONVEYING R
5			•302R724100 2R724100 SPRING HOOK CONVEYING R
6			•302HN24400 2HN24400 PULLEY PA
7			•302R724030 2R724030 FRAME CONVEYING B
8			•302R724040 2R724040 FRAME CONVEYING C
9			•302R722010 2R722010 ROLLER TRANSFER
11	302R722080 ✓ в наличии	2R722080	SPRING PRESS TC L
12	302R722090 ✓ в наличии	2R722090	SPRING PRESS TC R
13	302R724200 запросить цену →	2R724200	SHEET GUIDE MIDDLE L
14	302R724170 ✓ в наличии	2R724170	GUIDE MIDDLE
15	302R734030 запросить цену →	2R734030	LABEL B
16	302HN24400 запросить цену →	2HN24400	PULLEY PA
17	302R724180 запросить цену →	2R724180	SPRING PRESS GUIDE MIDDLE
10			•302R494410 2R494410 PARTS ROLLER DU SP
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

10. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1	302R794110 ✓ в наличии	2R794110	PARTS FRAME ISU TOP A ASSY SP
2	302R794320 ✓ в наличии	2R794320	PARTS SENSOR A4 CIS SP
3	302R794380 ✓ в наличии	2R794380	PARTS MOTOR ISU SP
4	302S017340 ✓ в наличии	2S017340	BELT ISU A
5	302P794010 ✓ в наличии	2P794010	PARTS SENSOR OPT. SP
6	302R746170 ✓ в наличии	2R746170	CONN.CORD ASSY FFC PANEL 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Let-
6	302R946010 запросить цену →	2R946010	CONN.CORD ASSY FFC PANEL 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
7	302R746310 запросить цену →	2R746310	CONN.CORD ASSY TABLE MOT
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
103	7BB200412H запросить цену →	BB105710	+BIND T.T P SCREW 4X12

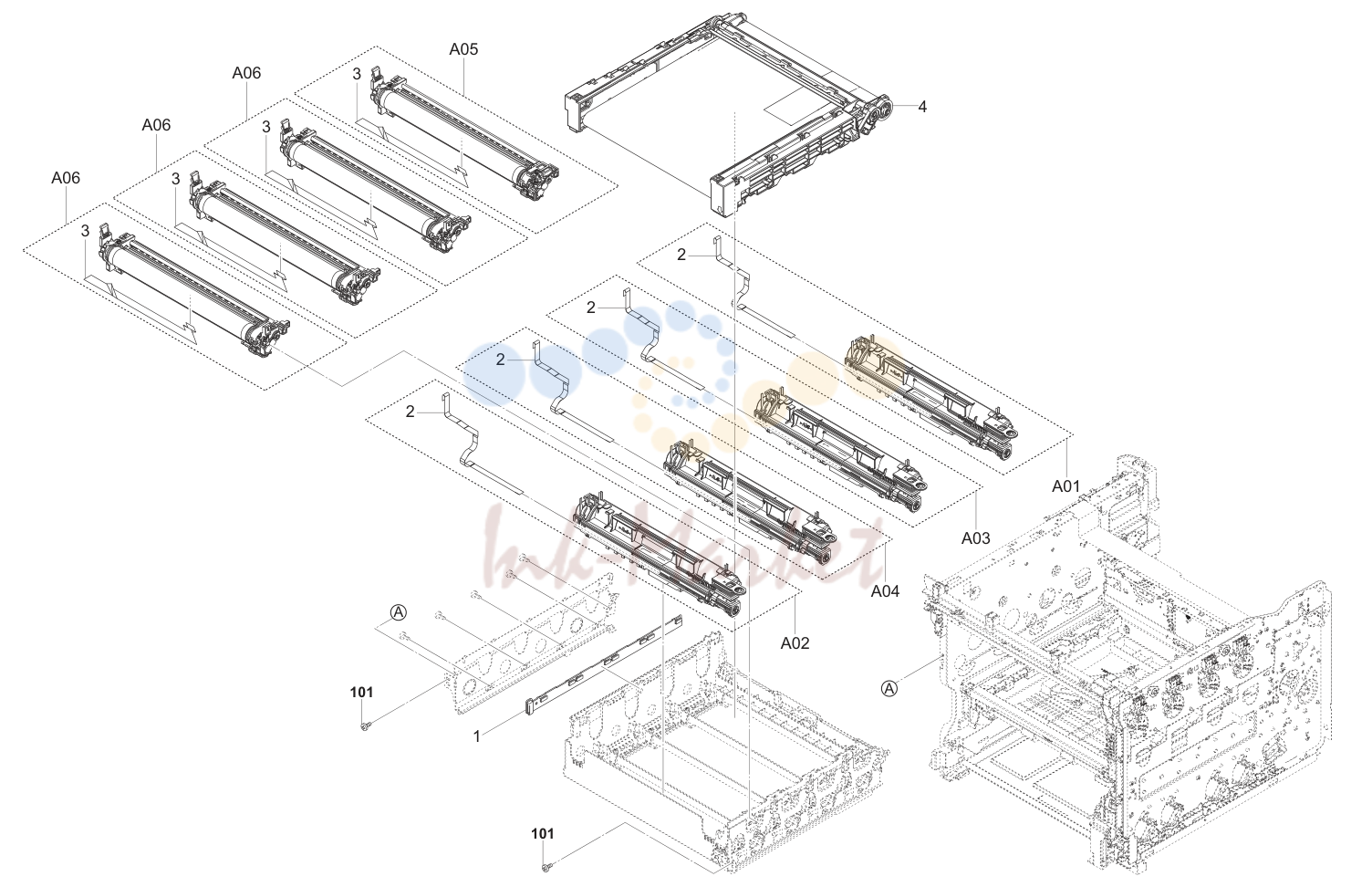

11. Image Formation Section

№	Артикул	Альт. артикул	Описание
1	302R794240 ✓ в наличии	2R794240	PARTS PWB UNIT CONNECT ASSY SP
2			•302R746070 2R746070 CONN.CORD ASSY FFC SENSOR TONER
2			•302R746070 2R746070 CONN.CORD ASSY FFC SENSOR TONER
2			•302R746070 2R746070 CONN.CORD ASSY FFC SENSOR TONER
2			•302R746070 2R746070 CONN.CORD ASSY FFC SENSOR TONER
3			•302R746200 2R746200 CONN.CORD ASSY FFC DRUM
3			•302R746200 2R746200 CONN.CORD ASSY FFC DRUM

12. Fuser Section

№	Артикул	Альт. артикул	Описание
2	302R702180 запросить цену →	2R702180	COVER SD CARD
101	7BB700412H запросить цену →	BB106830	+BIND T.T S SCREW 4X12 SR
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

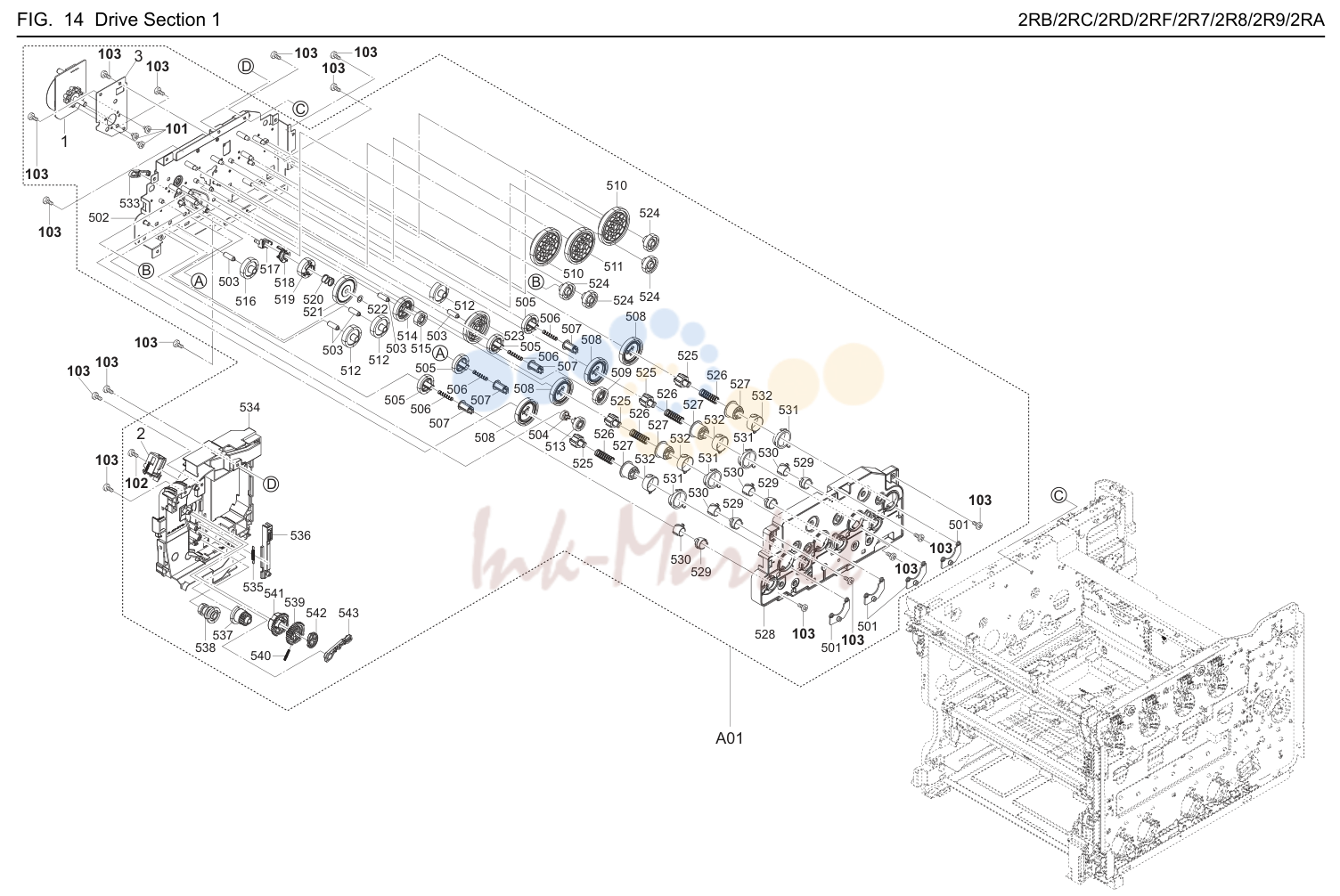

13. Drive Section 1

№	Артикул	Альт. артикул	Описание
1			•302LC94283 2LC94283 PARTS MOTOR-BL W40 SP
2			•302HN44160 2HN44160 SOLENOID MPF
3			•302R731410 2R731410 PLATE MOTOR MAIN
101	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

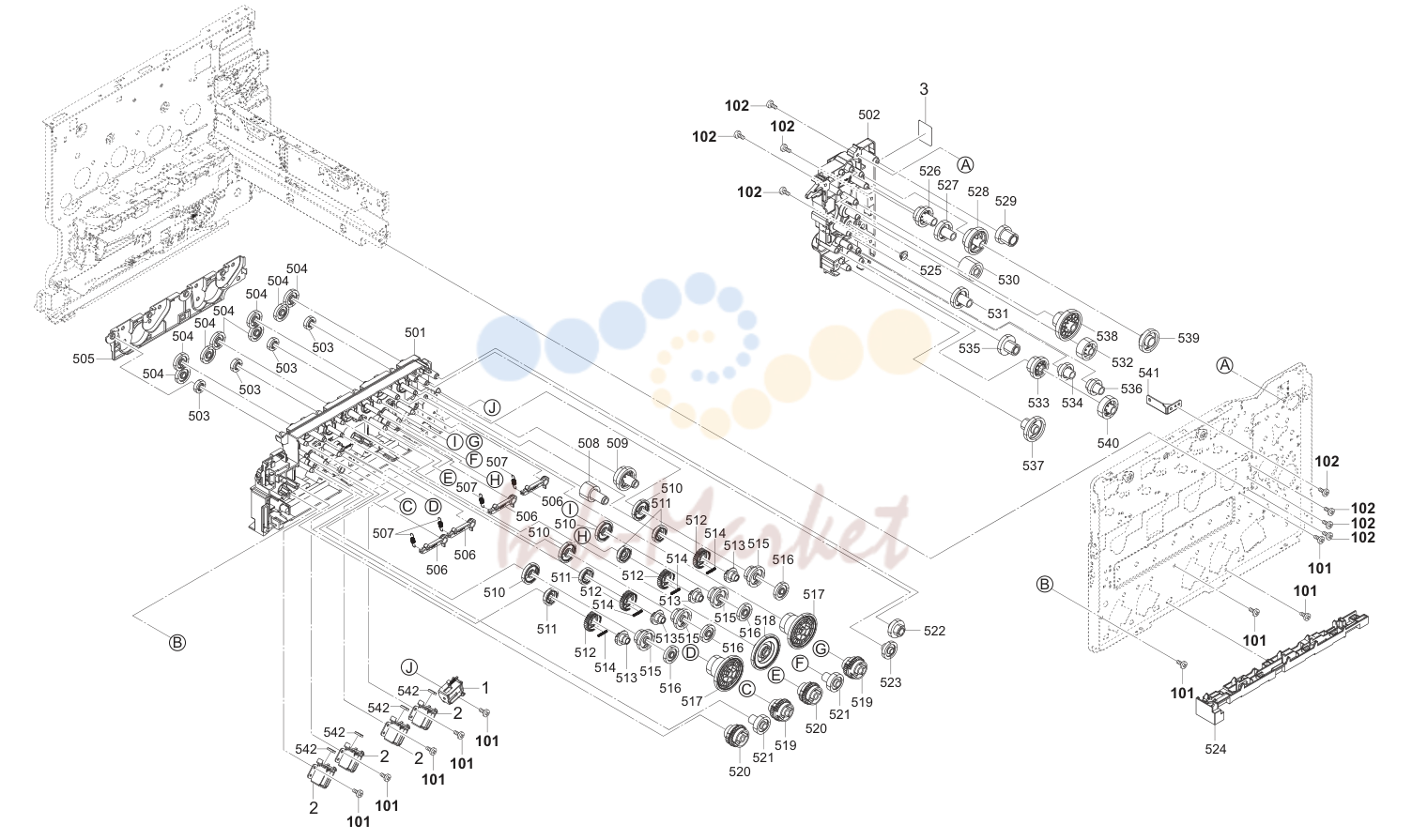

14. Drive Section 2

№	Артикул	Альт. артикул	Описание
1	302GR44150 ✓ в наличии	2GR44150	SOLENOID TONER
2	302HN44160 ✓ в наличии	2HN44160	SOLENOID MPF
3	302R734070 запросить цену →	2R734070	LABEL FUSER CAUTION
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

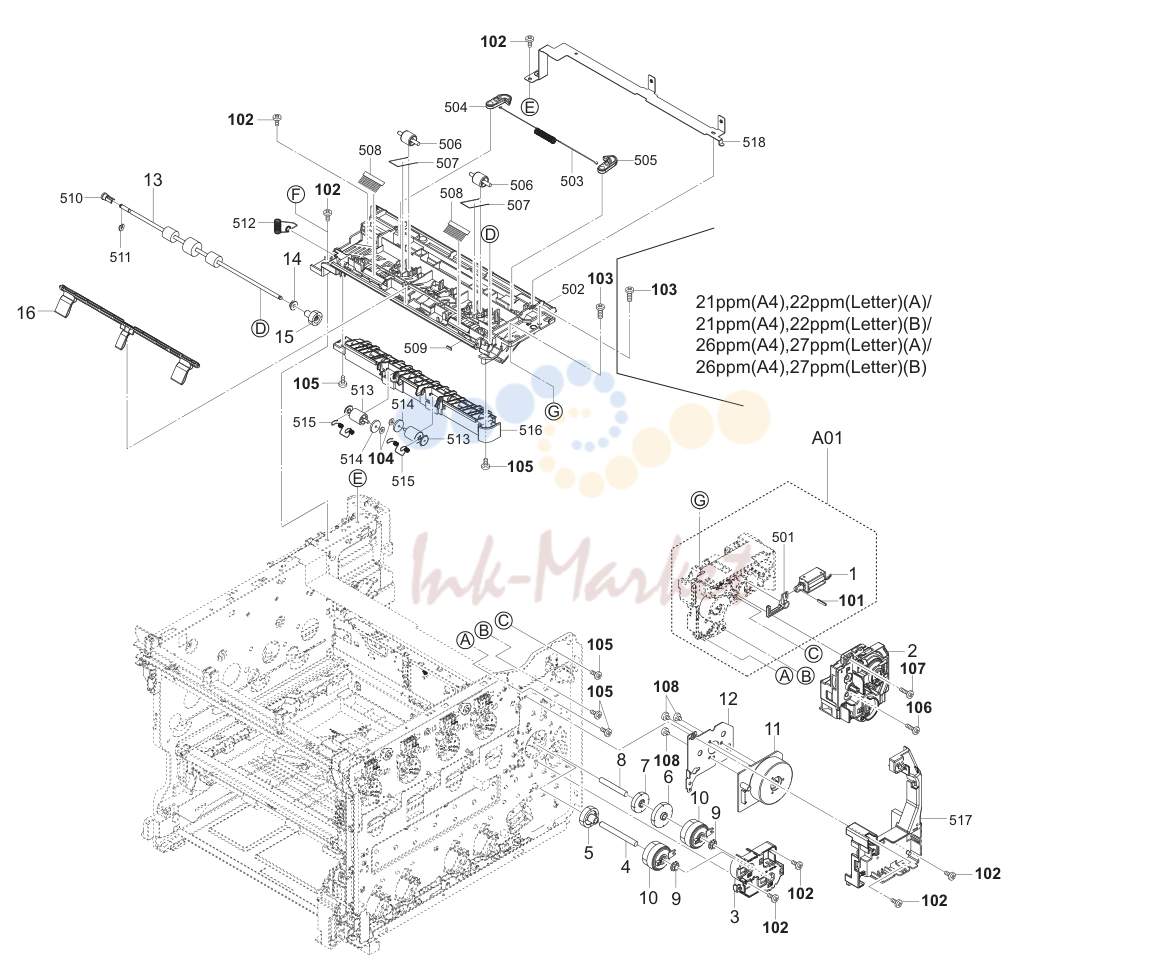

15. Exit Section

№	Артикул	Альт. артикул	Описание
1			•302HN94140 2HN94140 SOLENOID FD ASSY SP
2	302R794180 ✓ в наличии	2R794180	PARTS DRIVE EXIT PRESS ASSY SP
3	302R731630 запросить цену →	2R731630	COVER CLUTCH
4	302R731520 запросить цену →	2R731520	SHAFT CLUTCH REGIST
5	302R731510 запросить цену →	2R731510	GEAR Z28L
6	302R731570 запросить цену →	2R731570	GEAR Z35R
7	302R731530 запросить цену →	2R731530	GEAR Z28R
8	302R731540 запросить цену →	2R731540	SHAFT CLUTCH FEED
9	302LV31480 запросить цену →	2LV31480	BUSH DRIVE POM
10	302NR94010 ✓ в наличии	2NR94010	PARTS CLUTCH 35 Z35R SP
11	302LC94283 запросить цену →	2LC94283	PARTS MOTOR-BL W40 SP
12	302R731660 запросить цену →	2R731660	PLATE MOTOR FEED
13	302R794370 ✓ в наличии	2R794370	PARTS ROLLER EXIT SP
14	302HS25220 запросить цену →	2HS25220	BUSH FUSER
15	302R728110 ✓ в наличии	2R728110	GEAR Z19S
16	302R728180 ✓ в наличии	2R728180	ACTUATOR FD
17	302HN44210 ✓ в наличии	2HN44210	FAN MOTOR 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Let-
101	E0025140 запросить цену →	E0025140	SPRING PIN 2.5X14
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
103	7BB200412H запросить цену →	BB105710	+BIND T.T P SCREW 4X12
104	5MBWK32808NN запросить цену →	C2803080	POLY SLIDER /M3.2X 8 X0.8T XX
105	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
106	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR
107	7BB200312H запросить цену →	BB105680	+BIND T.T P SCREW 3X12
108	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4

16. Electrical Components

№	Артикул	Альт. артикул	Описание
1	302R794200 ✓ в наличии	2R794200	PARTS PWB ID SENSOR ASSY SP
2	302P794010 ✓ в наличии	2P794010	PARTS SENSOR OPT. SP
3	302M294130 ✓ в наличии	2M294130	PARTS PWB ASSY THERMISTOR SP
4	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH
5	302R794230 ✓ в наличии	2R794230	PARTS PWB ERASER ASSY SP
6	302R794210 ✓ в наличии	2R794210	PARTS PWB CONTAINER CONNECT ASSY SP
7			7SP01000004+H01 SP136500 SW.PUSH
8	302R794260 ✓ в наличии	2R794260	PARTS PWB SWITCH ASSY SP
9	302NG94220 ✓ в наличии	2NG94220	PARTS FAN MOTOR SP
10	302R794290 запросить цену →	2R794290	PARTS UNIT LOW VOLTAGE 120V SP
10	302R794300 ✓ в наличии	2R794300	PARTS UNIT LOW VOLTAGE 230V SP
11	302R794270 запросить цену →	2R794270	PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
11	302R794280 запросить цену →	2R794280	PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
11	302R894010 запросить цену →	2R894010	PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
11	302R894020 ✓ в наличии	2R894020	PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
11	302R994030 запросить цену →	2R994030	PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
11	302R994040 запросить цену →	2R994040	PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
11	302RA94020 запросить цену →	2RA94020	PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
11	302RA94030 запросить цену →	2RA94030	PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
12	302RB94030 запросить цену →	2RB94030	PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Let-
12	302RB94040 ✓ в наличии	2RB94040	PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Let-
12	302RC94010 запросить цену →	2RC94010	PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Let-
12	302RC94020 запросить цену →	2RC94020	PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Let-
12	302RD94010 запросить цену →	2RD94010	PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Let-
12	302RD94020 запросить цену →	2RD94020	PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Let-
12	302RF94010 запросить цену →	2RF94010	PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Let-
12	302RF94020 запросить цену →	2RF94020	PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Let-
13	302R794310 ✓ в наличии	2R794310	PARTS UNIT HIGH VOLTAGE SP
14	302R794330 запросить цену →	2R794330	PARTS FAX UNIT J SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
14	302R794340 запросить цену →	2R794340	PARTS FAX UNIT U SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
14	303PA94011 ✓ в наличии	3PA94011	PARTS FAX UNIT E SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
15	302R794390 запросить цену →	2R794390	PARTS SPEAKER SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
16	302R794010 ✓ в наличии	2R794010	PARTS WIFI UNIT SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-

17. Operation Section (26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF))

№	Артикул	Альт. артикул	Описание
1			•302K394171 2K394171 PARTS LCD COLOR SP
2			•302R794190 2R794190 PARTS PWB PANEL ASSY SP
3			•302R794220 2R794220 PARTS PWB KEY RIGHT ASSY SP
4			•302R746340 2R746340 CONN.CORD ASSY FFC KEY RIGHT
5			•302R794250 2R794250 PARTS PWB KEY LEFT ASSY SP
6			•302S505040 2S505040 LID SHEET COVER T
7	302R705710 запросить цену →	2R705710	LABEL OPERATION T LEFT EN
7	302R705720 запросить цену →	2R705720	LABEL OPERATION T LEFT JP
8	302S505030 ✓ в наличии	2S505030	SHEET COVER T LEFT
9	302R705510 запросить цену →	2R705510	LABEL OPERATION T RIGHT EN
9	302R705520 запросить цену →	2R705520	LABEL OPERATION T RIGHT JP
10	302S505020 ✓ в наличии	2S505020	SHEET COVER T RIGHT
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

18. Operation Section (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF))

№	Артикул	Альт. артикул	Описание
1			•302R705110 2R705110 KEY ONE-TOUCH COLOR
2			•302R994020 2R994020 PARTS PWB M PANEL ASSY SP
3			•302S005030 2S005030 LID SHEET COVER LCD
4	302R905020 запросить цену →	2R905020	SHEET COVER LCD W 21ppm(A4),22ppm(Letter)(BF)
5	302R905510 запросить цену →	2R905510	LABEL OPERATION LCD W EN 21ppm(A4),22ppm(Letter)(BF)
6	302RA05020 запросить цену →	2RA05020	SHEET COVER LCD 21ppm(A4),22ppm(Letter)(AF)
7	302RA05510 запросить цену →	2RA05510	LABEL OPERATION LCD EN 21ppm(A4),22ppm(Letter)(AF)
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

19. DP ASSY SP

№	Артикул	Альт. артикул	Описание
1	302S018060 ✓ в наличии	2S018060	COVER REAR
2	302S018050 ✓ в наличии	2S018050	COVER FRONT
3	302R718040 ✓ в наличии	2R718040	COVER DP FEED
4	302R794130 ✓ в наличии	2R794130	PARTS PLATE ORIGINAL SP
5	302S018560 ✓ в наличии	2S018560	ACTUATOR BASE
6	302S018120 ✓ в наличии	2S018120	GUIDE READING 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Let-

20. DP frame

№	Артикул	Альт. артикул	Описание
1	302S018610 ✓ в наличии	2S018610	HINGE LOW
2	302S018620 ✓ в наличии	2S018620	HINGE UP
3	302S018250 запросить цену →	2S018250	STOPPER ORIGINAL
101	7BB202310H запросить цену →	BB063420	+TP-FLAT T.T P SCREW 3X10

21. DP Paper Feed Section

№	Артикул	Альт. артикул	Описание
1	36211110 ✓ в наличии	36211110	PULLEY,LEADING FEED ADF
2	3BR07040 ✓ в наличии	3BR07040	PULLEY,PAPER FEED
3	302R794120 ✓ в наличии	2R794120	PARTS TABLE MAIN ASSY SP
4	302S018440 ✓ в наличии	2S018440	COVER TABLE
5	302R734090 запросить цену →	2R734090	LABEL DP TABLE 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Let-
5	302R934090 запросить цену →	2R934090	LABEL DP TABLE 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Let-
101	7BP512010B0CH01 запросить цену →	BP126160	PARALLEL PIN 2.0X10

22. DP Conveying Section (26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF))

№	Артикул	Альт. артикул	Описание
1	302S018260 ✓ в наличии	2S018260	ACTUATOR TIMING C
2	302S018370 ✓ в наличии	2S018370	GEAR Z30R
3	302S018170 ✓ в наличии	2S018170	GEAR Z25L
4	302S018150 ✓ в наличии	2S018150	ACTUATOR TIMING A
5	302P794010 ✓ в наличии	2P794010	PARTS SENSOR OPT. SP
6	302S018120 ✓ в наличии	2S018120	GUIDE READING
7	302S018180 ✓ в наличии	2S018180	ACTUATOR SET
8	302S018690 запросить цену →	2S018690	COVER PI
9	302R794320 ✓ в наличии	2R794320	PARTS SENSOR A4 CIS SP
10	302S318030 ✓ в наличии	2S318030	ACTUATOR TIMING B
11	303LL31430 ✓ в наличии	3LL31430	GEAR Z25L
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

23. DP Conveying Section (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF))

№	Артикул	Альт. артикул	Описание
1	302S018260 ✓ в наличии	2S018260	ACTUATOR TIMING C
2	302S018370 ✓ в наличии	2S018370	GEAR Z30R
3	302S018170 ✓ в наличии	2S018170	GEAR Z25L
4	302S018150 ✓ в наличии	2S018150	ACTUATOR TIMING A
5	302P794010 ✓ в наличии	2P794010	PARTS SENSOR OPT. SP
6	302S018120 ✓ в наличии	2S018120	GUIDE READING
7	302S018180 ✓ в наличии	2S018180	ACTUATOR SET
8	302S018690 запросить цену →	2S018690	COVER PI
9	303LL31430 ✓ в наличии	3LL31430	GEAR Z25L
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

24. DP Drive Section

№	Артикул	Альт. артикул	Описание
1	302H702590 ✓ в наличии	2H702590	BUSH SCREW 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Let-
2	302P794010 ✓ в наличии	2P794010	PARTS SENSOR OPT. SP
3	302S094010 запросить цену →	2S094010	PARTS MOTOR-PM DP SP
4	302NR94010 ✓ в наличии	2NR94010	PARTS CLUTCH 35 Z35R SP
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

25. Wire Sections 1 (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)

№	Артикул	Альт. артикул	Описание
2			NKLOSNT
2			1 N(cid:15959) 2L L I5 O V S 4 N 2 T +0
9			1(cid:15919)
1			5 4 7 *Wi-Fi model only
1	302R746010 запросить цену →	2R746010	CONN.CORD ASSY LVU
2	302R746020 ✓ в наличии	2R746020	CONN.CORD ASSY FFC CONTAINER
3	302R746030 ✓ в наличии	2R746030	CONN.CORD ASSY FFC HVU
4	302R746050 ✓ в наличии	2R746050	CONN.CORD ASSY USB HOST
5	302R746330 запросить цену →	2R746330	CONN.CORD ASSY THERMISTOR
6	302R746140 ✓ в наличии	2R746140	CONN.CORD ASSY FFC APC
7	302R746160 запросить цену →	2R746160	CONN.CORD ASSY FFC ID SENSOR
8	302R746180 запросить цену →	2R746180	CONN.CORD ASSY FFC ERASER
9	302R746220 запросить цену →	2R746220	CONN.CORD ASSY TONER SOL
10	302R746230 запросить цену →	2R746230	CONN.CORD ASSY RIGHT COVER SW
11	302R746240 запросить цену →	2R746240	CONN.CORD ASSY FEED MOTOR
12	302R746250 запросить цену →	2R746250	CONN.CORD ASSY INTER LOCK SW
13	302R746380 запросить цену →	2R746380	CONN.CORD ASSY CLEANER JUNCTION
14	302RB46040 запросить цену →	2RB46040	CONN.CORD ASSY COOLING FAN

26. Wire Sections 2 (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/

№	Артикул	Альт. артикул	Описание
1	302R746040 запросить цену →	2R746040	CONN.CORD ASSY UNIT CONNECT
2	302R746060 запросить цену →	2R746060	CONN.CORD ASSY MPF DLP SOL
3	302R746070 запросить цену →	2R746070	CONN.CORD ASSY FFC SENSOR TONER
4	302R746080 запросить цену →	2R746080	CONN.CORD ASSY MAIN MOTOR
5	302R746100 запросить цену →	2R746100	CONN.CORD ASSY MPF PE
6	302R746170 ✓ в наличии	2R746170	CONN.CORD ASSY FFC DRUM
7	302RB46010 запросить цену →	2RB46010	CONN.CORD ASSY FFC PANEL
8	303R646010 запросить цену →	3R646010	CONN.CORD ASSY PF PF-5110
9	303R646020 запросить цену →	3R646020	CONN.CORD ASSY PF CL PF-5110

27. Wire Sections 1 (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/

№	Артикул	Альт. артикул	Описание
2			1 2F L 5 C V (cid:15950) 42 (cid:15938) +
3			2 1 8DEL T 3 E V D S 3 N . P 3 G D +
3			2 1 7D (cid:15919) EL G 3 E V D R 3 N . P 3 G D +
3			01DEL3V3.3+
2			DNG
2			NKLOSNT
2			1 N(cid:15959) 2L L I5 O V S 4 N 2 T +0
9			1(cid:15919)
2			LSUMOTA LSUMOTB
11			10 9 DP unit *M26 model only
1			5 4 17 Debugger (Engine)
7			*Wi-Fi model only
1	302R746010 запросить цену →	2R746010	CONN.CORD ASSY LVU
2	302R746020 ✓ в наличии	2R746020	CONN.CORD ASSY FFC CONTAINER
3	302R746030 ✓ в наличии	2R746030	CONN.CORD ASSY FFC HVU
4	302R746050 ✓ в наличии	2R746050	CONN.CORD ASSY USB HOST
5	302R746330 запросить цену →	2R746330	CONN.CORD ASSY THERMISTOR
6	302R746140 ✓ в наличии	2R746140	CONN.CORD ASSY FFC APC
7	302R746160 запросить цену →	2R746160	CONN.CORD ASSY FFC ID SENSOR
8	302R746180 запросить цену →	2R746180	CONN.CORD ASSY FFC ERASER
9	302R746220 запросить цену →	2R746220	CONN.CORD ASSY TONER SOL
10	302R746230 запросить цену →	2R746230	CONN.CORD ASSY RIGHT COVER SW
11	302R746240 запросить цену →	2R746240	CONN.CORD ASSY FEED MOTOR
12	302R746250 запросить цену →	2R746250	CONN.CORD ASSY INTER LOCK SW
13	302R746380 запросить цену →	2R746380	CONN.CORD ASSY CLEANER JUNCTION
14	302R746320 запросить цену →	2R746320	CONN.CORD ASSY COOLING FAN
15	302R746090 запросить цену →	2R746090	CONN.CORD ASSY FAX
16	302R746310 запросить цену →	2R746310	CONN.CORD ASSY TABLE MOT
17	302R746400 ✓ в наличии	2R746400	CONN.CORD ASSY DP 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Let-
17	302R946030 запросить цену →	2R946030	CONN.CORD ASSY DP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-

28. Wire Sections 2 (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/

№	Артикул	Альт. артикул	Описание
1			2 1F5V42+ 3 LOSFP 4 LCDEEFFP 5 LCFP 6 DNG
3			2 1 1 2 3 1DEL E 1 P V D F 3 N P .3 M G +
1			2 3 4 5 6 A L D C S S 1 0 3 M M S S V D U U R R 3 N R R . D D 3 G D D A A + ADSMURD 1 DNG 2 LCSMURD 3 1SRDA 4 0SRDA 5 3V3.3+ 6 1 2 3 4 5 6 A L D C S S 1 0 3 M M S S V D U U R R 3 N R R . D D 3 G D D A A + 1 2 3 4 5 6 A L D CS S 1 0 3 M M S S V D U U R R 3 N R R . D D 3 G D D A A + 1 ADSCT 2 DNG 3 LCSCT 4 1SRDA 5 0SRDA 6 3V3.3+ 7 YSNEST 1 ADSCT 2 DNG 3 LCSCT 4 1SRDA 5 0SRDA 6 3V3.3+ 7 CSNEST 1 ADSCT 2 DNG 3 LCSCT 4 1SRDA 5 0SRDA 6 3V3.3+ 7 MSNEST 1 ADSCT 2 DNG 3 LCSCT 4 1SRDA 5 0SRDA 6 3V3.3+ 7 KSNEST
1	302R746040 запросить цену →	2R746040	CONN.CORD ASSY UNIT CONNECT
2	302R746060 запросить цену →	2R746060	CONN.CORD ASSY MPF DLP SOL
3	302R746070 запросить цену →	2R746070	CONN.CORD ASSY FFC SENSOR TONER
4	302R746080 запросить цену →	2R746080	CONN.CORD ASSY MAIN MOTOR
5	302R746100 запросить цену →	2R746100	CONN.CORD ASSY MPF PE
6	302R746200 запросить цену →	2R746200	CONN.CORD ASSY FFC DRUM
7	302R746340 запросить цену →	2R746340	CONN.CORD ASSY FFC KEY RIGHT
8	302R746170 ✓ в наличии	2R746170	CONN.CORD ASSY FFC PANEL 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Let-
8	302R946010 запросить цену →	2R946010	CONN.CORD ASSY FFC PANEL 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Let-
9	303R646010 запросить цену →	3R646010	CONN.CORD ASSY PF PF-5110
10	303R646020 запросить цену →	3R646020	CONN.CORD ASSY PF CL PF-5110

29. Accessory

№	Артикул	Альт. артикул	Описание
1			7AAACCJP+15H007 AA150200 AC CORD ASSY JP
2	3019527401 запросить цену →	19527401	POWER CORD(120)
3	302FV94010 ✓ в наличии	2FV94010	PARTS AC CORD EU SP
4	302FV45040 запросить цену →	2FV45040	AC CORD ASSY
5	303HZ45010 запросить цену →	3HZ45010	MODULAR CORD
6	3063527482 запросить цену →	63527482	MODULAR CORD AUSTRALIA
7	302R705730 запросить цену →	2R705730	LABEL OPERATION T LEFT GER
8	302R705740 запросить цену →	2R705740	LABEL OPERATION T LEFT FRA
9	302R705750 запросить цену →	2R705750	LABEL OPERATION T LEFT ITA
10	302R705760 запросить цену →	2R705760	LABEL OPERATION T LEFT SPA
11	302R705770 запросить цену →	2R705770	LABEL OPERATION T LEFT DUT
12	302R705780 запросить цену →	2R705780	LABEL OPERATION T LEFT RUS
13	302R705790 запросить цену →	2R705790	LABEL OPERATION T LEFT PTB
14	302R705530 запросить цену →	2R705530	LABEL OPERATION T RIGHT GER
15	302R705540 запросить цену →	2R705540	LABEL OPERATION T RIGHT FRA
16	302R705550 запросить цену →	2R705550	LABEL OPERATION T RIGHT ITA
17	302R705560 запросить цену →	2R705560	LABEL OPERATION T RIGHT SPA
18	302R705570 запросить цену →	2R705570	LABEL OPERATION T RIGHT DUT
19	302R705580 запросить цену →	2R705580	LABEL OPERATION T RIGHT RUS
20	302R705590 запросить цену →	2R705590	LABEL OPERATION T RIGHT PTB
21	302R905530 запросить цену →	2R905530	LABEL OPERATION LCD W GER
22	302R905540 запросить цену →	2R905540	LABEL OPERATION LCD W FRA
23	302R905550 запросить цену →	2R905550	LABEL OPERATION LCD W ITA
24	302R905560 запросить цену →	2R905560	LABEL OPERATION LCD W SPA
25	302R905570 запросить цену →	2R905570	LABEL OPERATION LCD W DUT
26	302R905580 запросить цену →	2R905580	LABEL OPERATION LCD W RUS
27	302R905590 запросить цену →	2R905590	LABEL OPERATION LCD W PTB
28	302RA05530 запросить цену →	2RA05530	LABEL OPERATION LCD GER
29	302RA05540 запросить цену →	2RA05540	LABEL OPERATION LCD FRA
30	302RA05550 запросить цену →	2RA05550	LABEL OPERATION LCD ITA
31	302RA05560 запросить цену →	2RA05560	LABEL OPERATION LCD SPA
32	302RA05570 запросить цену →	2RA05570	LABEL OPERATION LCD DUT
33	302RA05580 запросить цену →	2RA05580	LABEL OPERATION LCD RUS
34	302RA05590 запросить цену →	2RA05590	LABEL OPERATION LCD PTB

30. Paper Cassettes 3R6

№	Артикул	Альт. артикул	Описание
1			•302R709100 2R709100 ACTUATOR CASSETTE
2			•302R709110 2R709110 ACTUATOR CASSETTE
3			•302R709060 2R709060 CURSOR RIGHT
4			•302R709050 2R709050 CURSOR LEFT
5			•5MVG127DN071 2A807050 GEAR CASSETTE /A-49 CASSETTE A4
6			•302R709140 2R709140 SPRING BOTTOM
7			•302R709070 2R709070 CURSOR END

31. Paper Feed Section 3R6

№	Артикул	Альт. артикул	Описание
1			•302R794350 2R794350 PARTS PULLEY FEED ASSY SP
2			•302F909171 2F909171 RETARD ROLLER ASSY
3	302R706100 ✓ в наличии	2R706100	GUIDE PICK HOLDER
4	302R706170 ✓ в наличии	2R706170	GEAR SHAFT Z26R
5	302R706180 ✓ в наличии	2R706180	GUIDE CASSETTE REAR
6	302R706200 ✓ в наличии	2R706200	COVER GUIDE RETARD
7	302P794010 ✓ в наличии	2P794010	PARTS SENSOR OPT. SP
8	302NR94010 ✓ в наличии	2NR94010	PARTS CLUTCH 35 Z35R SP
9	303R694010 запросить цену →	3R694010	PARTS PWB PWB PF ASSY SP
10	302GR44150 ✓ в наличии	2GR44150	SOLENOID TONER
11	302R494410 запросить цену →	2R494410	PARTS ROLLER DU SP
12	302R731570 запросить цену →	2R731570	GEAR Z35R
13			7SP01000004+H01 SP136500 SW.PUSH
14	302HN24400 запросить цену →	2HN24400	PULLEY PA
15	303R604010 запросить цену →	3R604010	REAR COVER
16	303R604040 запросить цену →	3R604040	COVER LEFT
17	303R604030 запросить цену →	3R604030	COVER RIGHT
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

Источник: Инк-Маркет.ру.

← Все статьи
