KYOCERA ECOSYS P2335dw, M2835dw, RU, Rev2 — каталог запчастей со схемами

Содержание

• Covers (MFP)
• Covers (PRINTER)
• Front Covers (MFP)
• Front Covers (PRINTER)
• Labels
• Frame 1
• Frame 2 (MFP)
• Frame 3 (PRINTER)
• Paper Cassette
• Paper Feed Section 1
• Paper Feed Section 2
• Paper Conveying Section
• Laser Scanner Section
• Scanner Section
• Image Formation Section 1
• Image Formation Section 2
• Fuser Section
• Drive Section
• Electrical Components
• Operation Section 1 (MFP;35ppm(CF))
• Operation Section 2 (MFP;35ppm(A)/35ppm(BF))
• Operation Section 3 (PRINTER)
• DP Unit
• DP Covers
• DP Frame

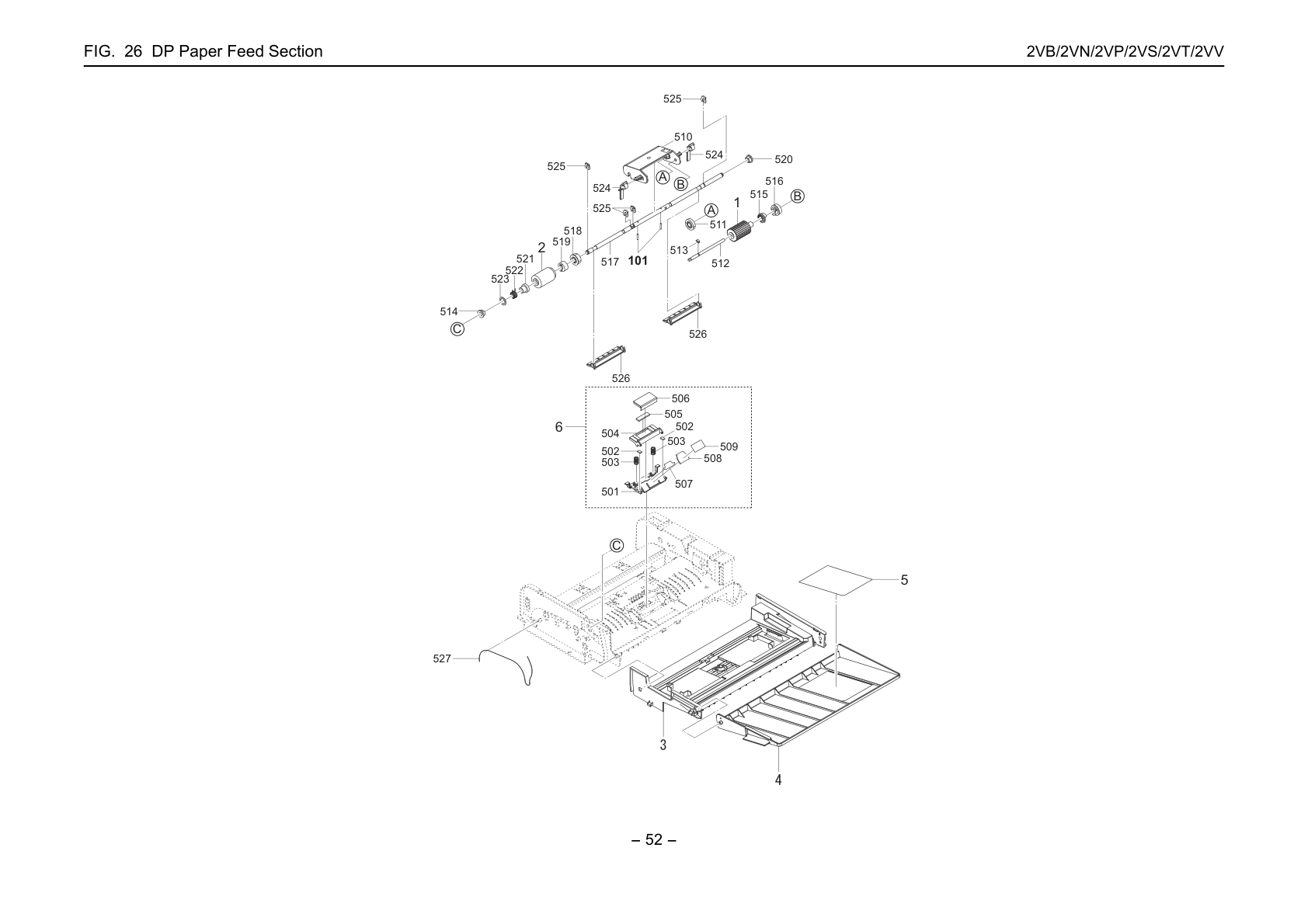

• DP Paper Feed Section

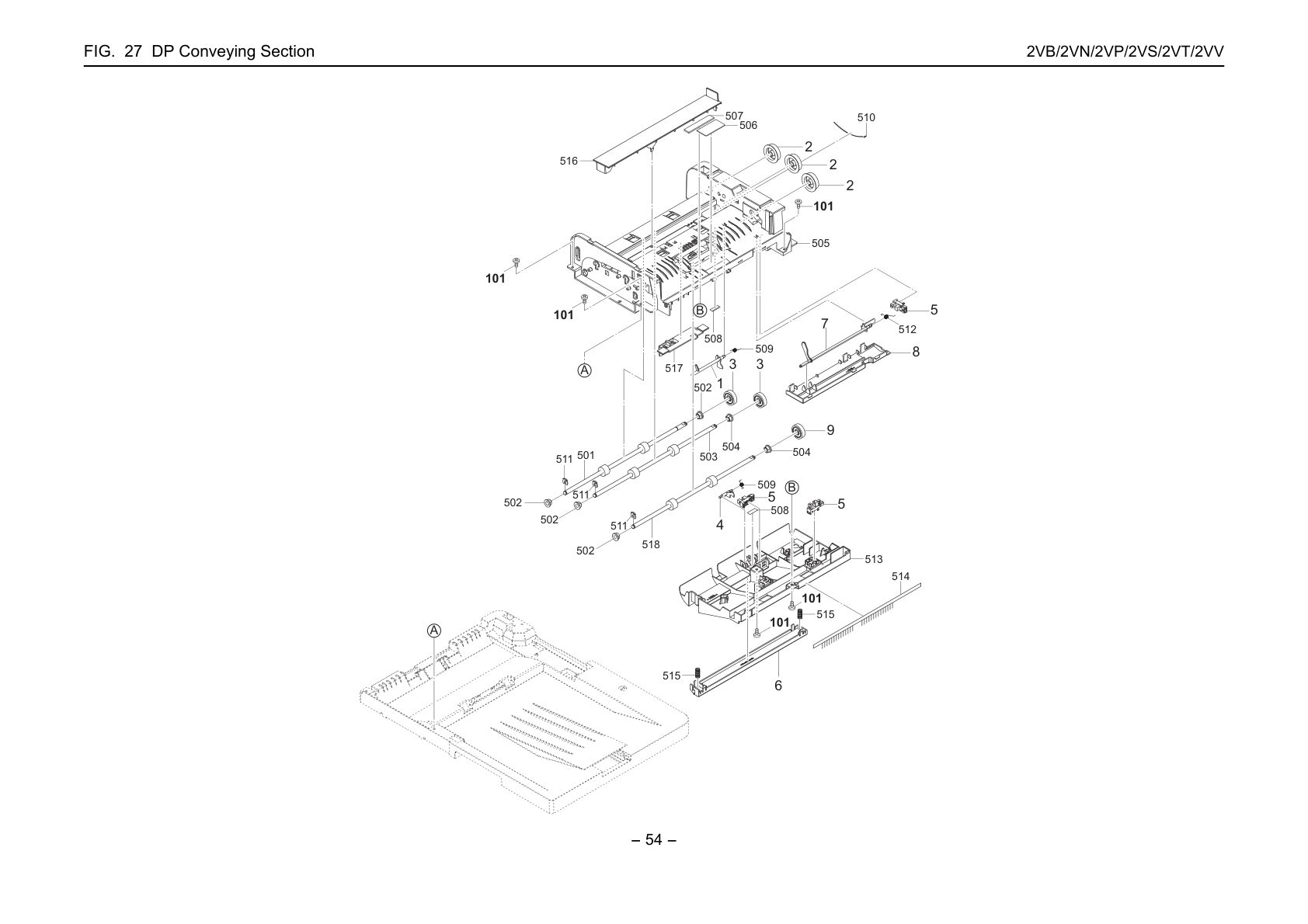

• DP Conveying Section

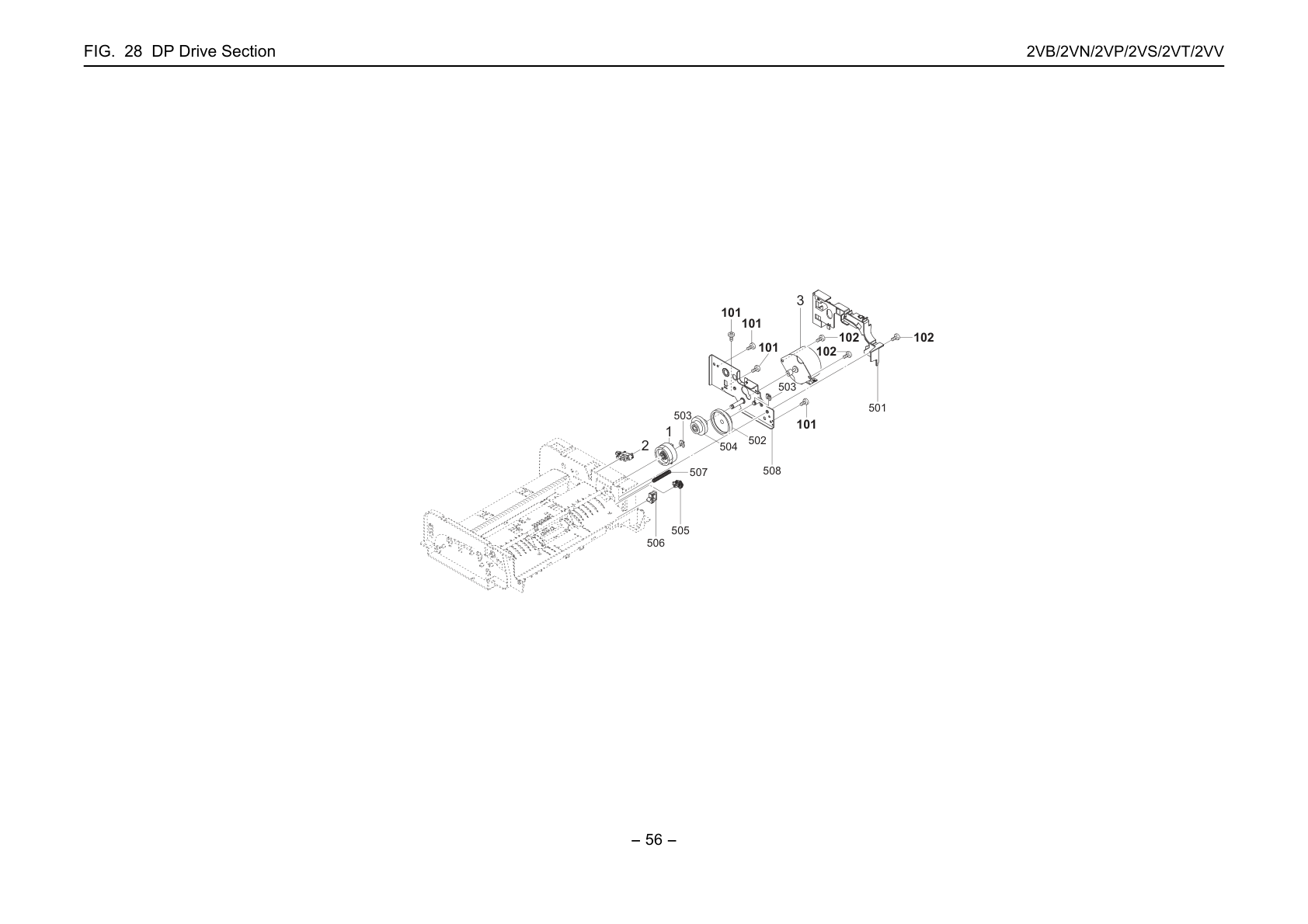

• DP Drive Section

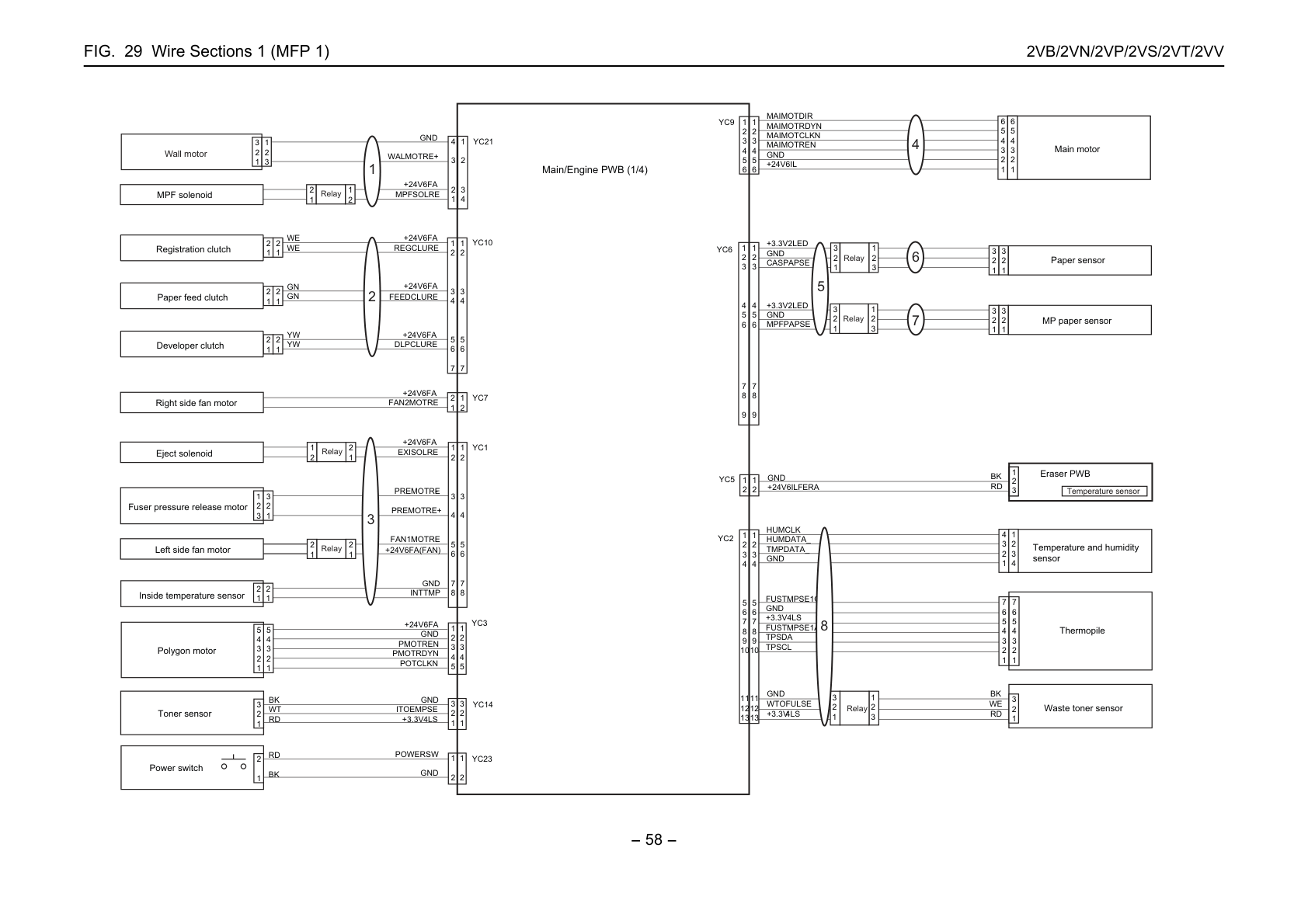

• Wire Sections 1 (MFP 1)

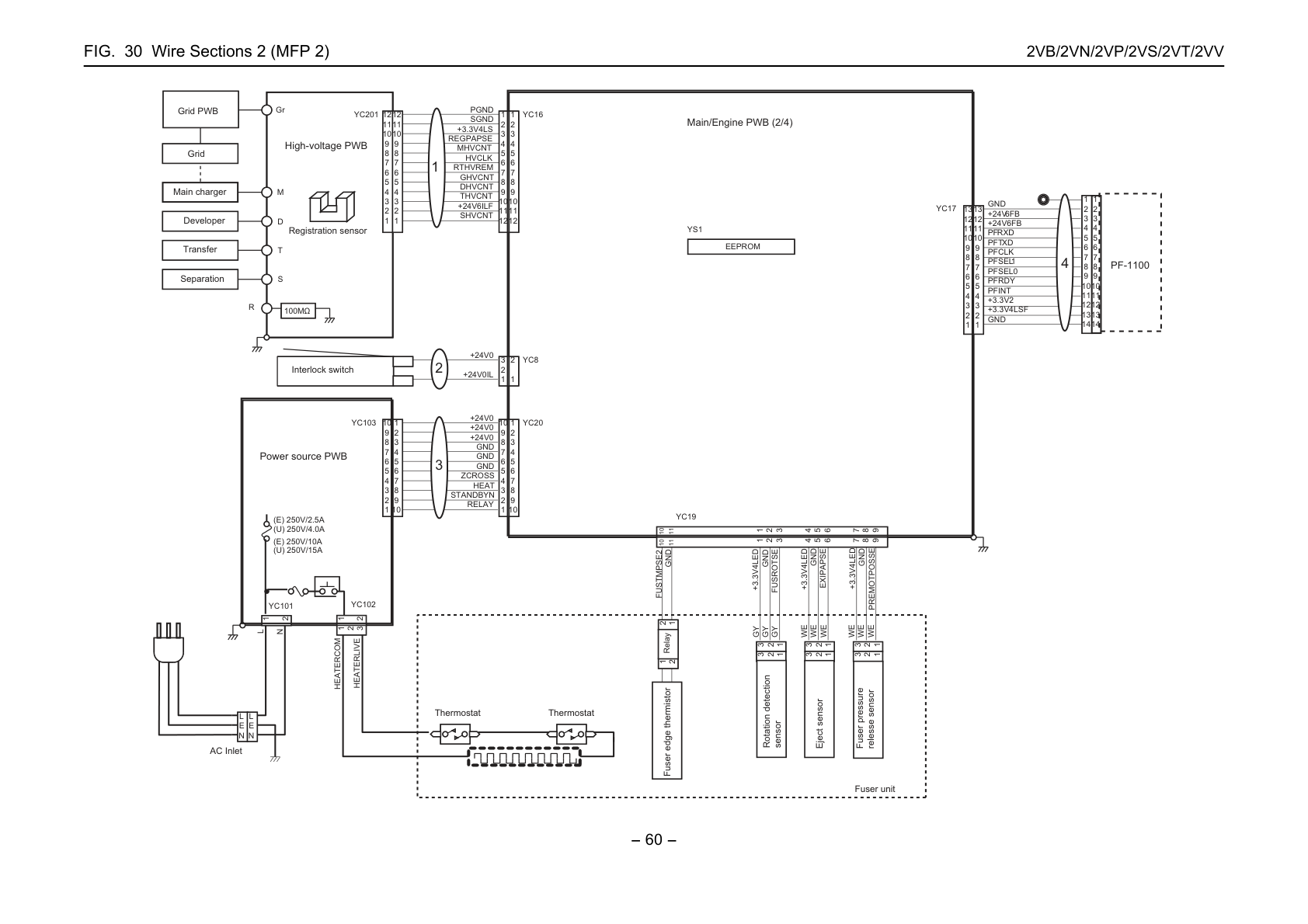

• Wire Sections 2 (MFP 2)

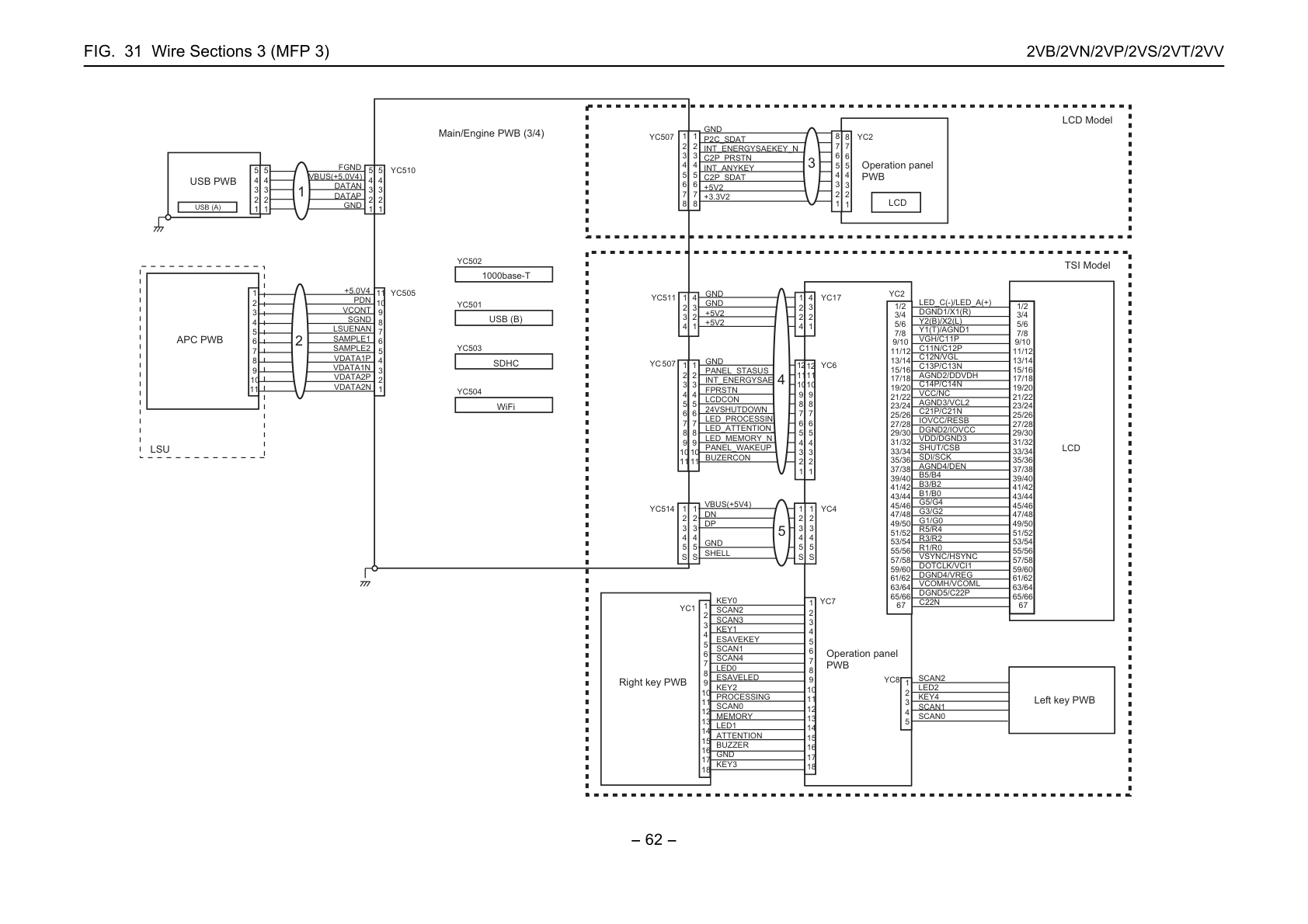

• Wire Sections 3 (MFP 3)

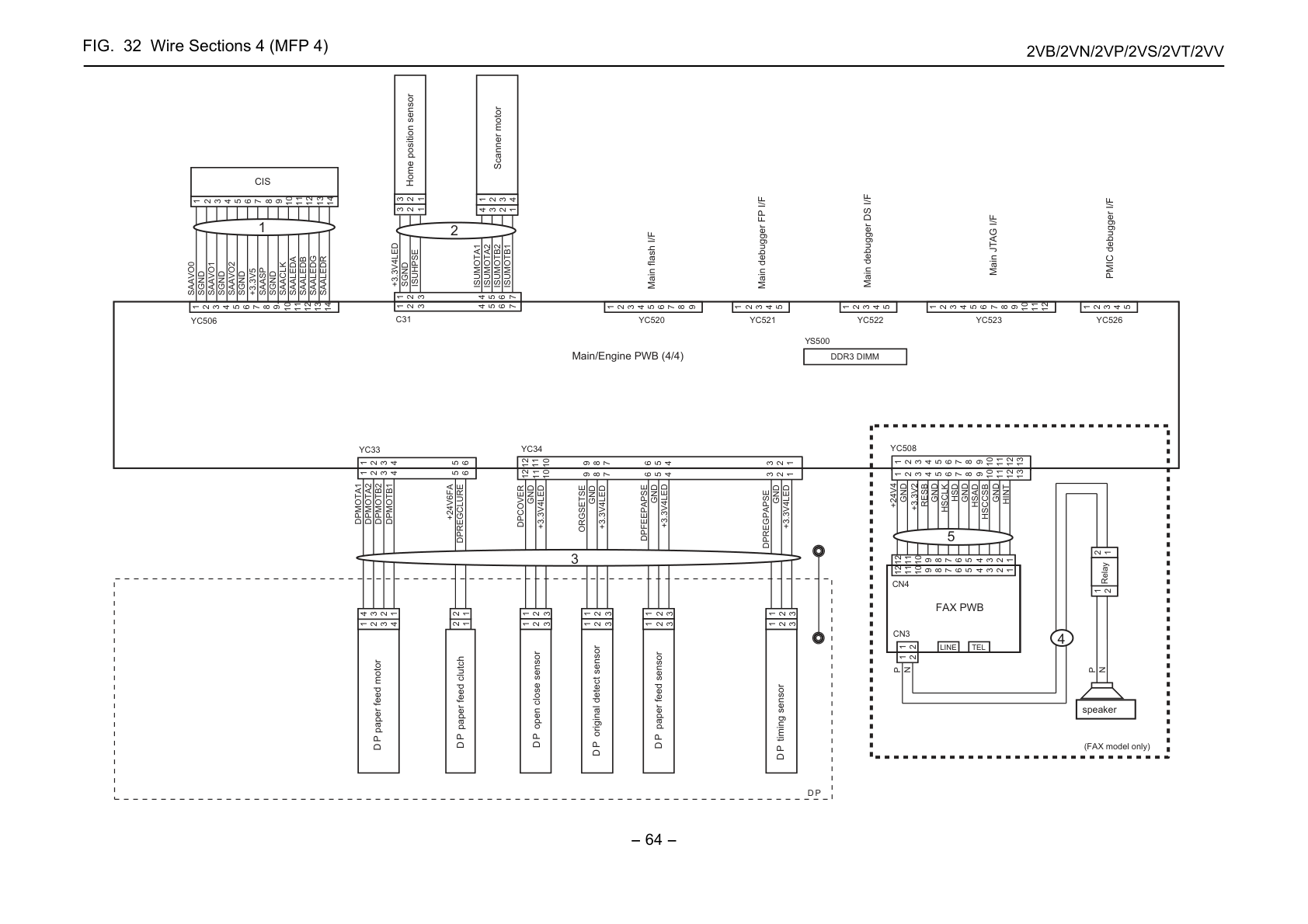

• Wire Sections 4 (MFP 4)

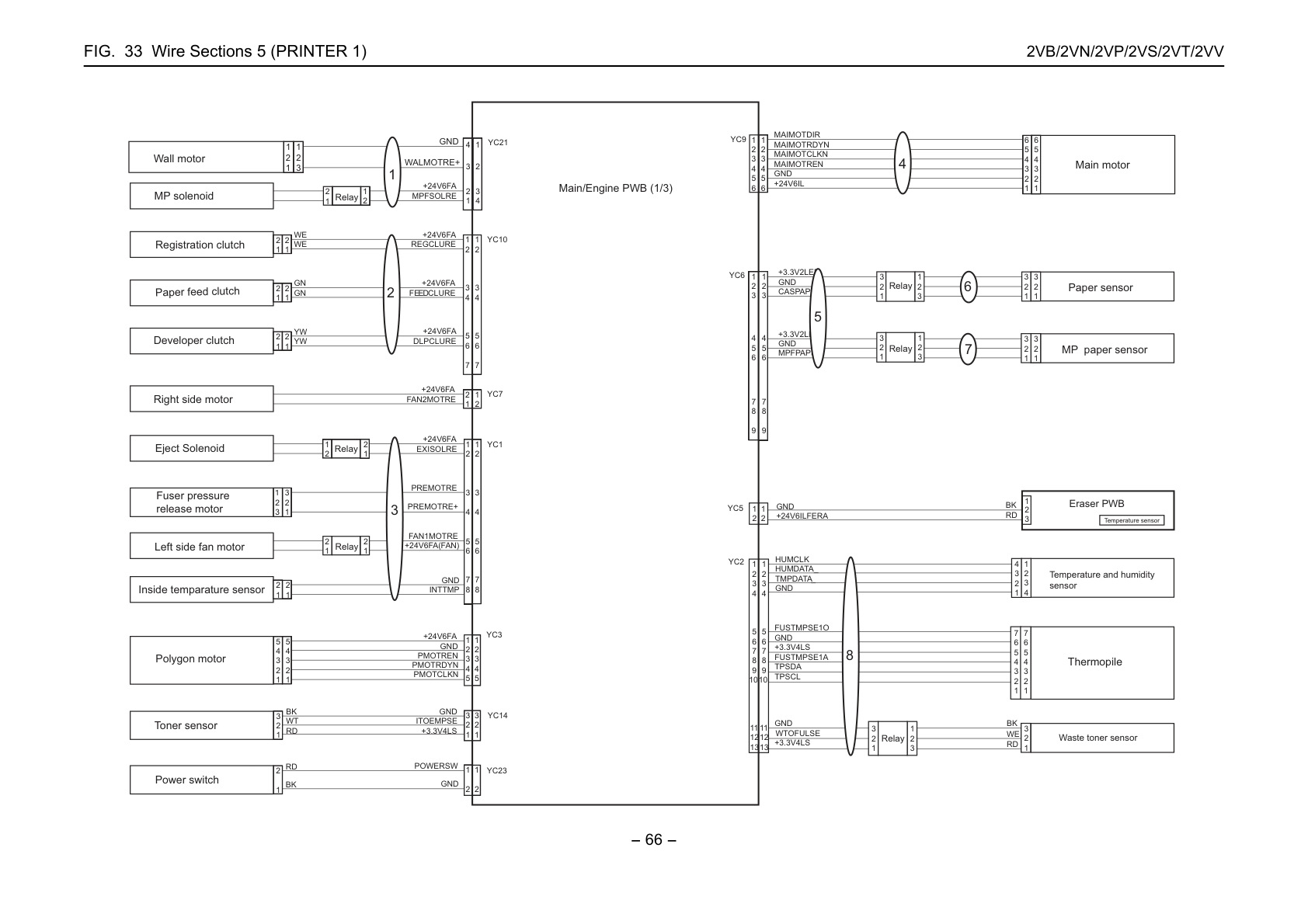

• Wire Sections 5 (PRINTER 1)

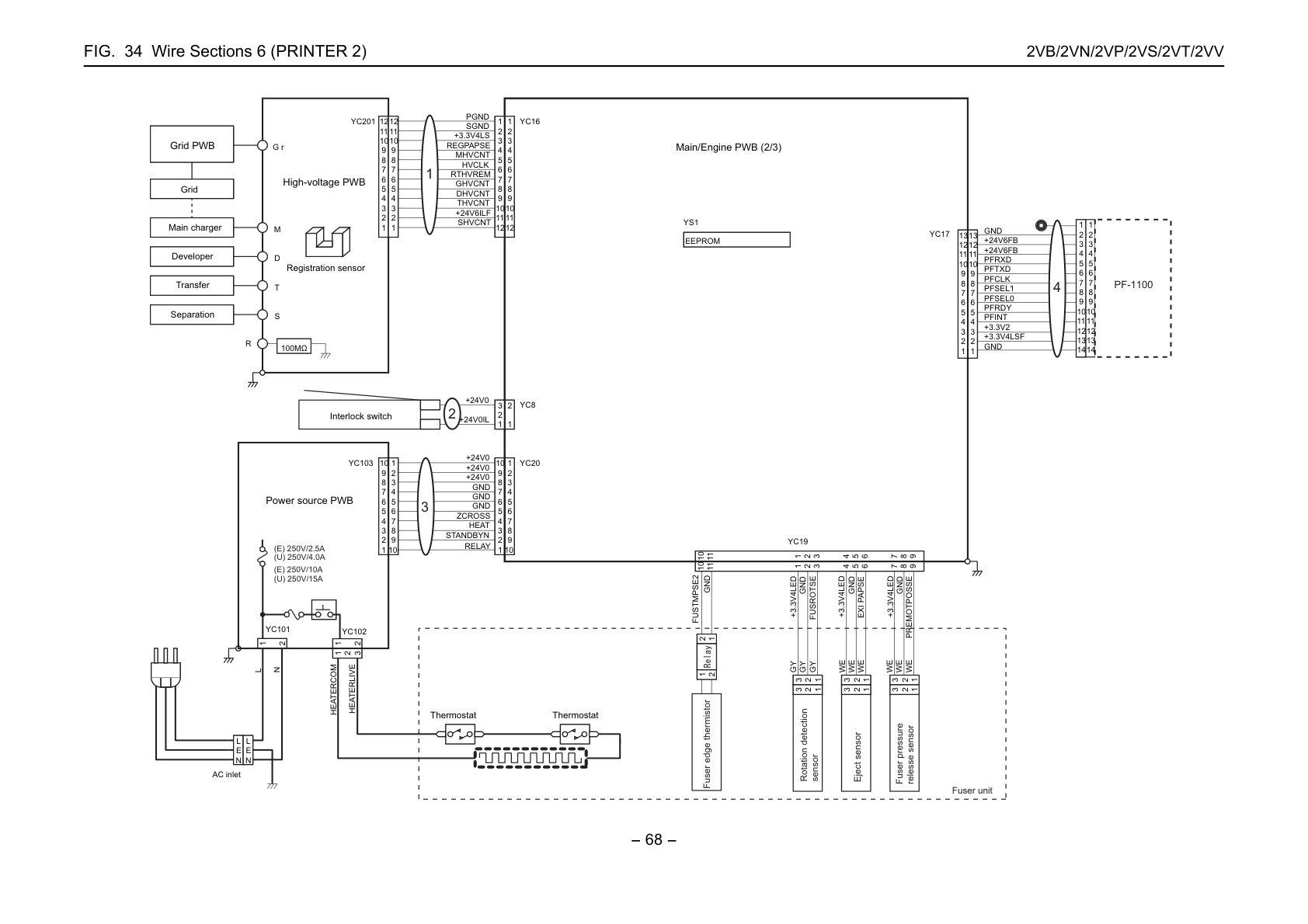

• Wire Sections 6 (PRINTER 2)

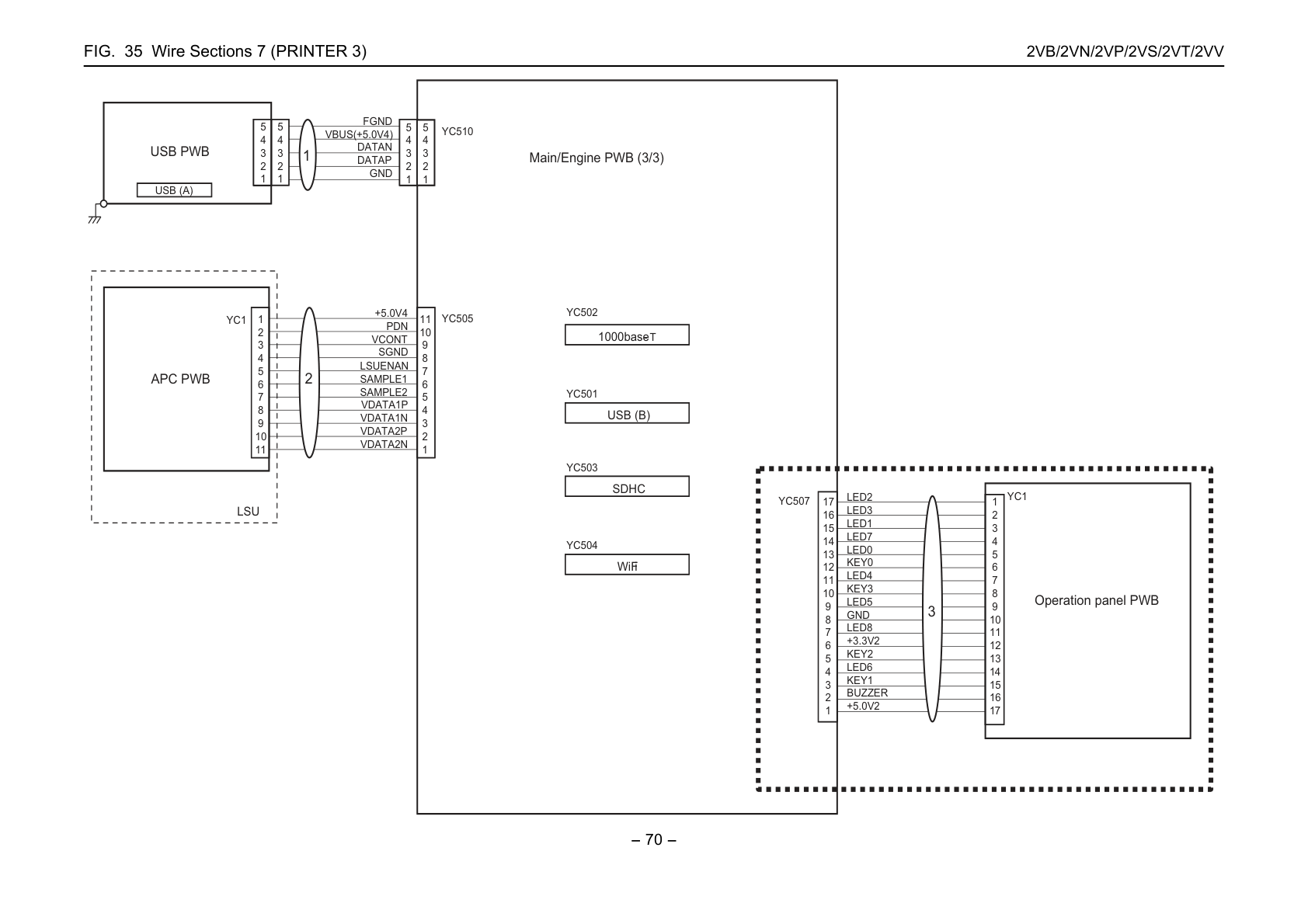

• Wire Sections 7 (PRINTER 3)

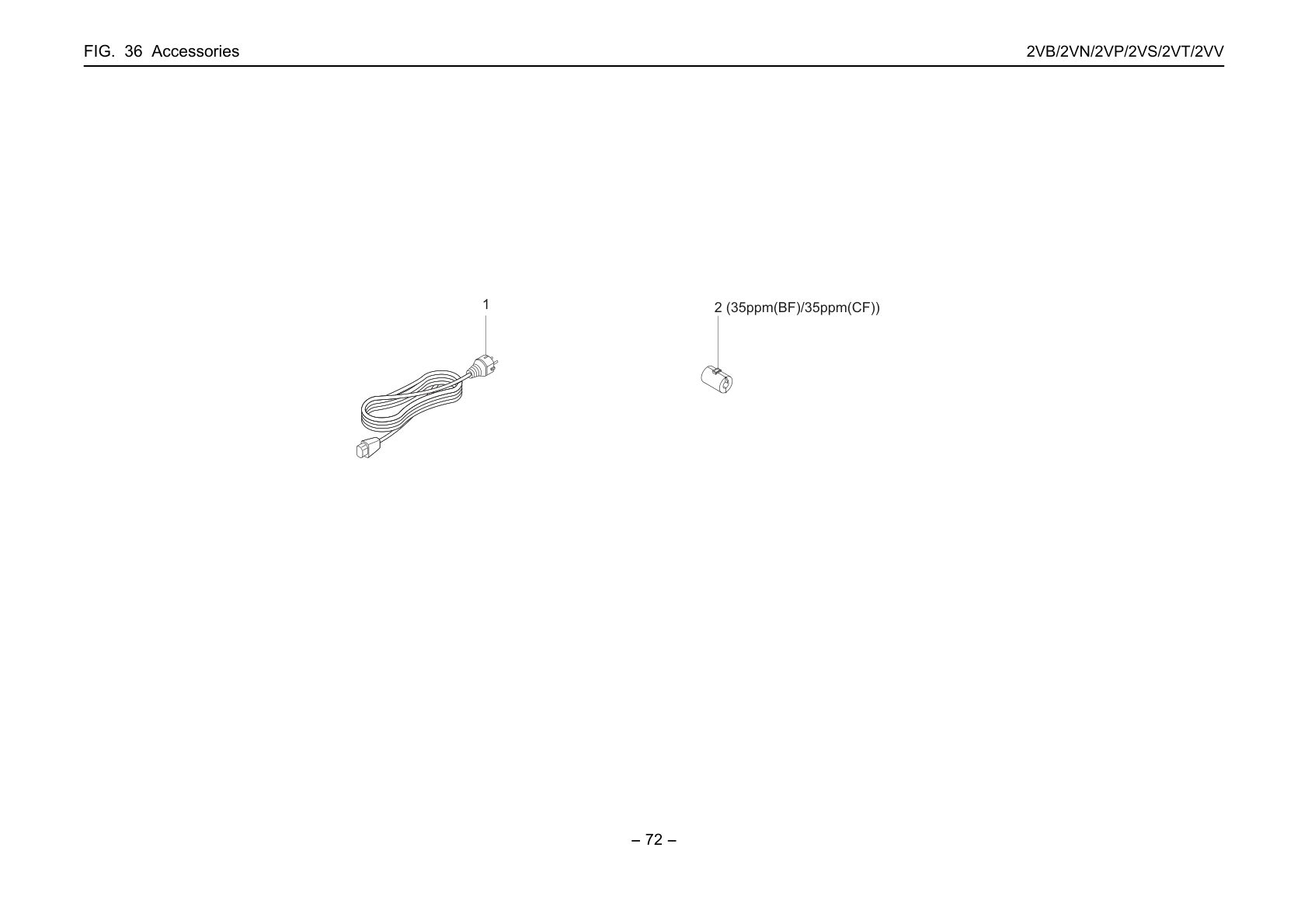

• Accessories

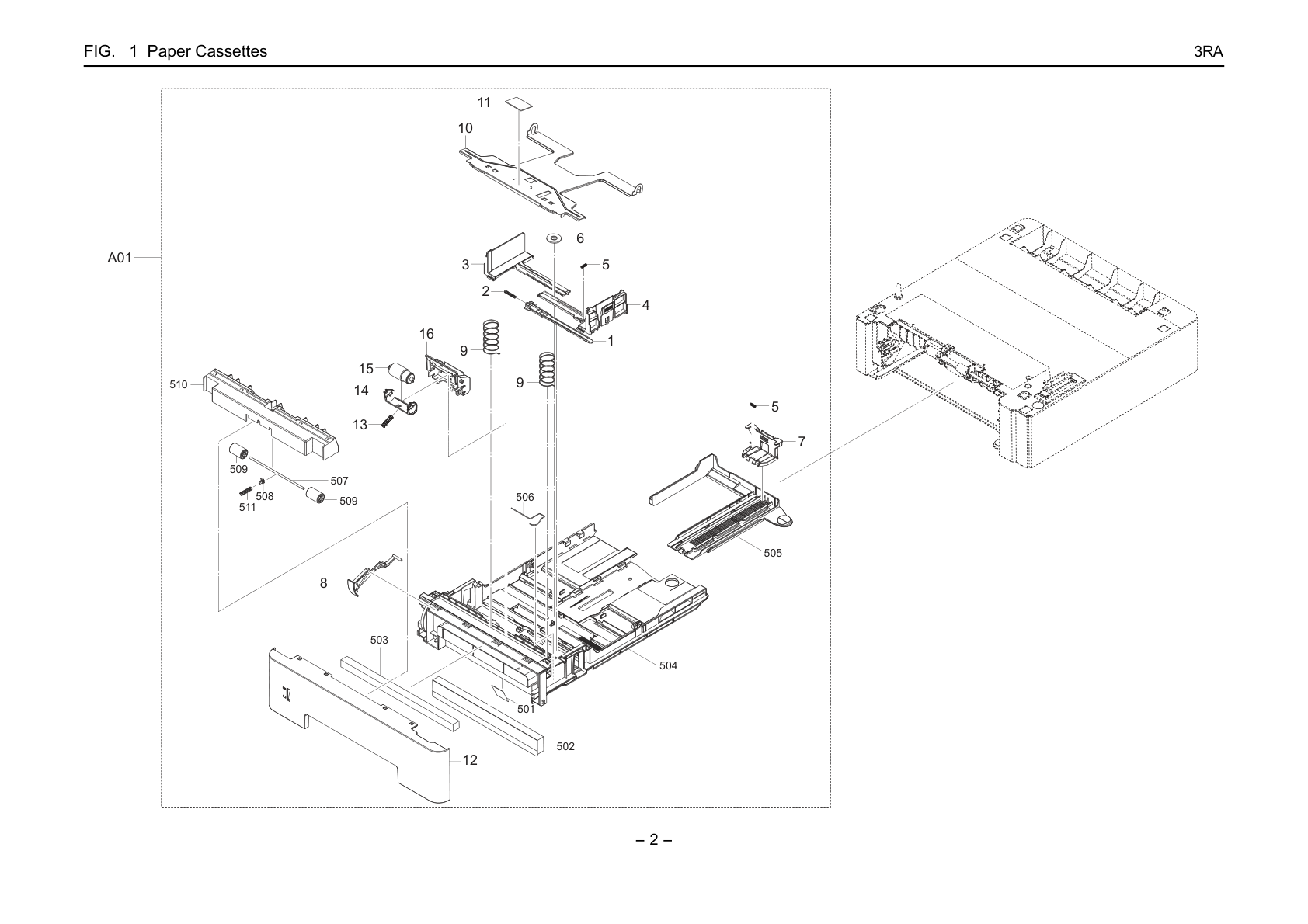

• Paper Ca ssettes

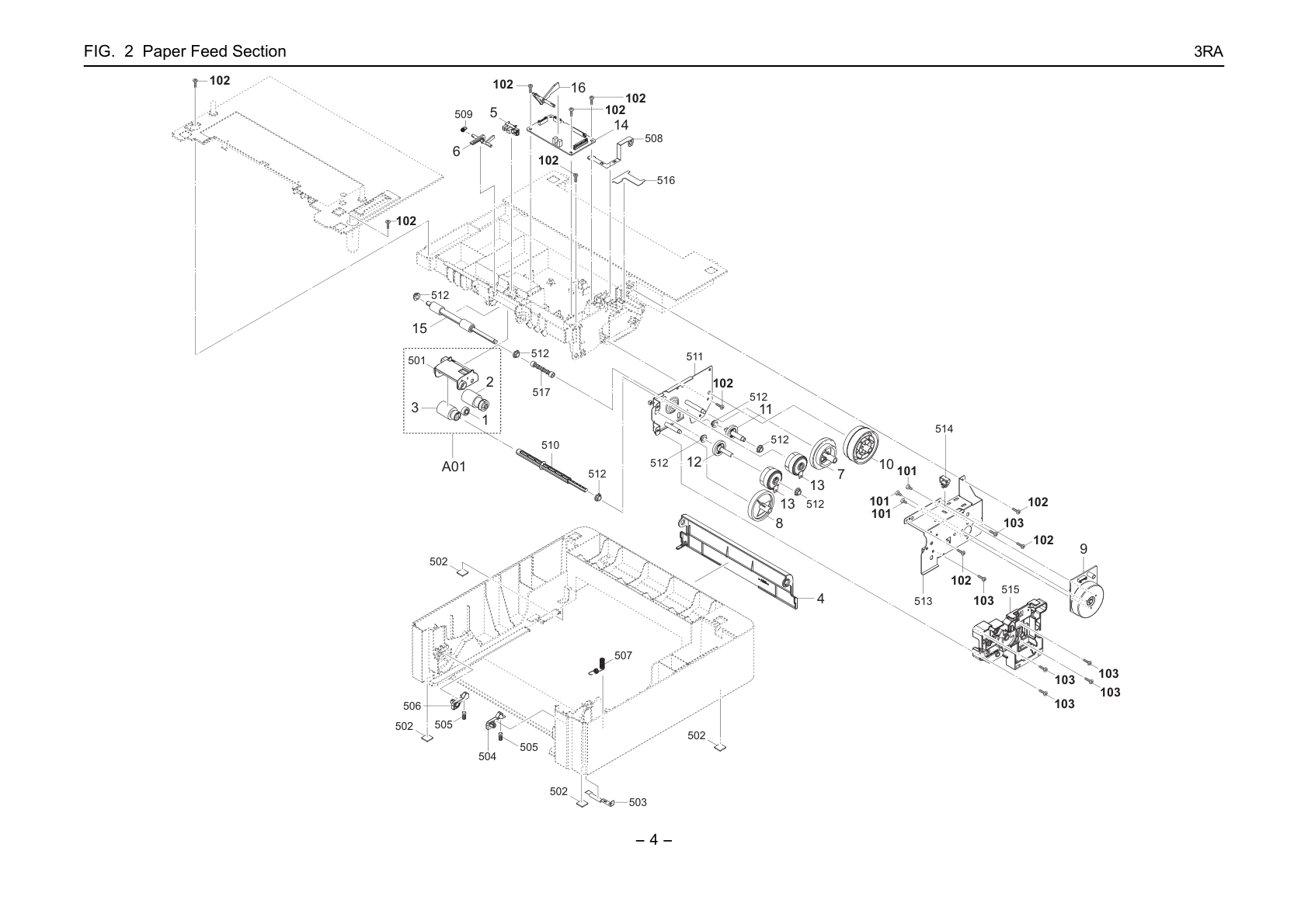

• Paper Feed Section

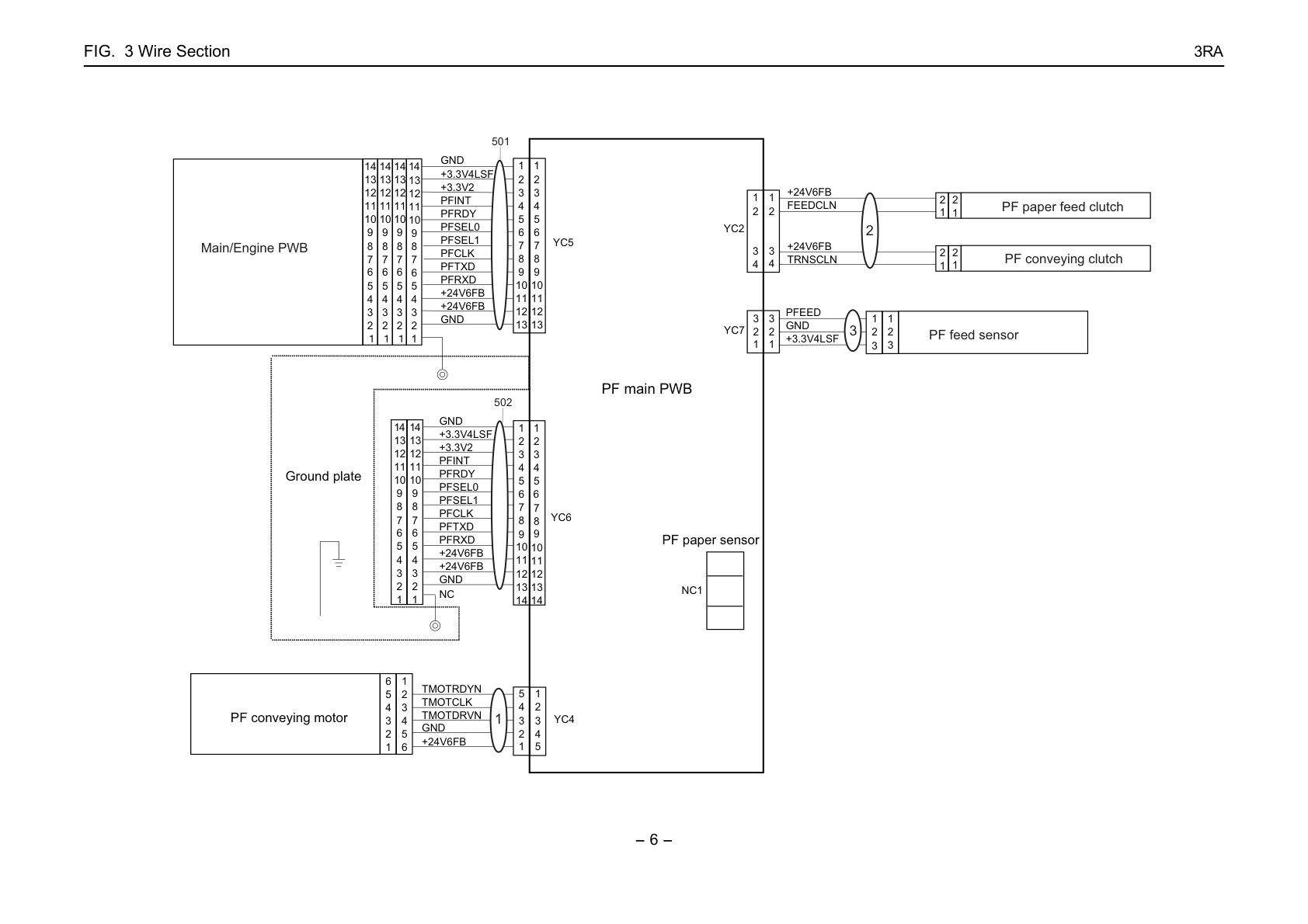

• Wire Se ction

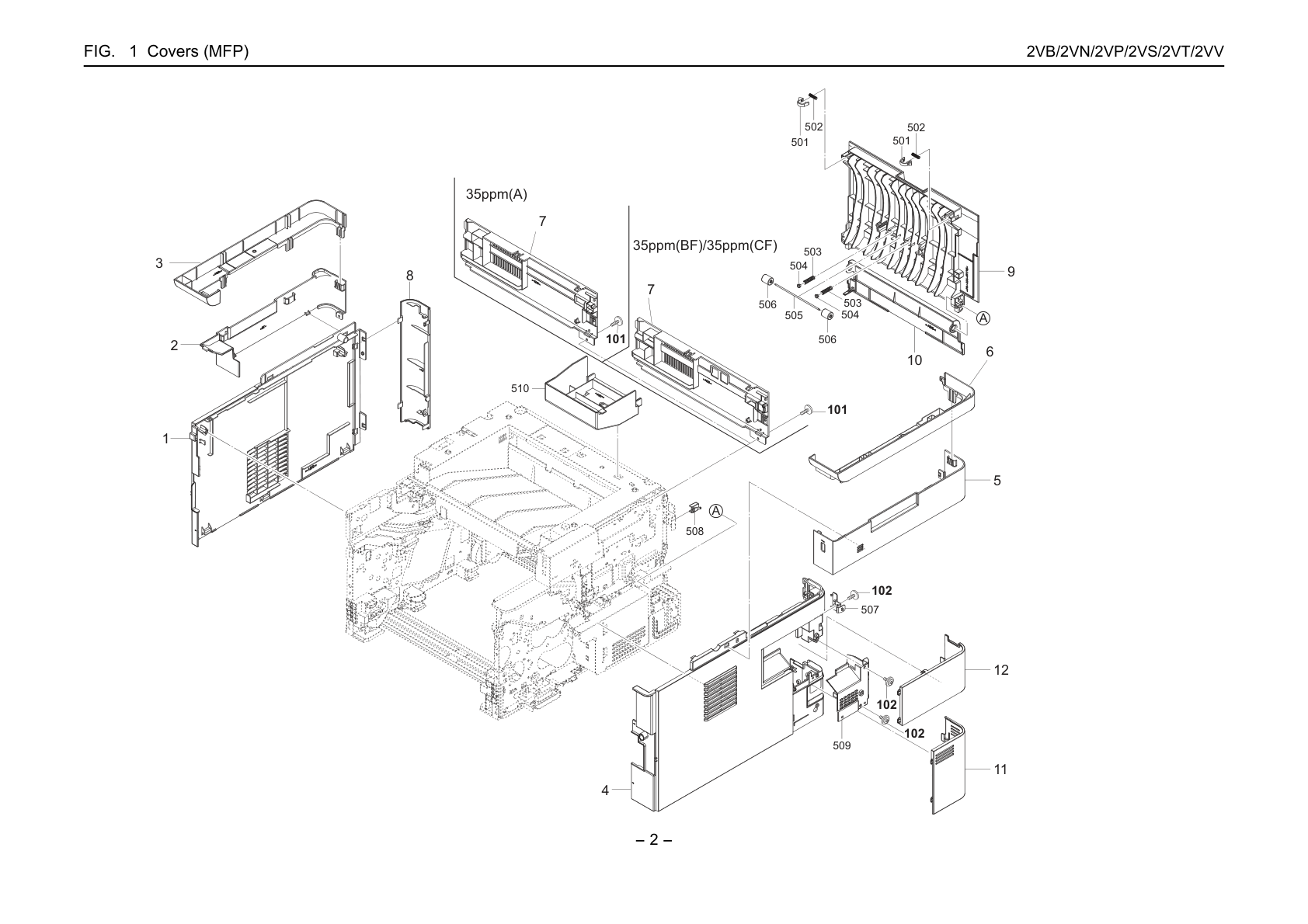

Covers (MFP)

№	Артикул	Альт. артикул	Описание
1	302S004031 ✓ в наличии		COVER LEFT
2	302S004070 запросить цену →		COVER LEFT UP
3	302S004100 запросить цену →		COVER ISU LEFT
4	302S004040 ✓ в наличии		COVER RIGHT
5	302S004080 запросить цену →		COVER RIGHT UP
6	302S004110 запросить цену →		COVER ISU RIGHT
7	302S004090 запросить цену →		COVER REAR UP
7	302S404020 запросить цену →		COVER REAR UP FAX
8	302RV04080 ✓ в наличии		COVER LEFT REAR
9	302RV28090 ✓ в наличии		COVER REAR
10	302RV28110 запросить цену →		COVER CASSETTE REAR
11	302S004210 ✓ в наличии		COVER RIGHT REAR
12	302S004200 ✓ в наличии		COVER DIMM

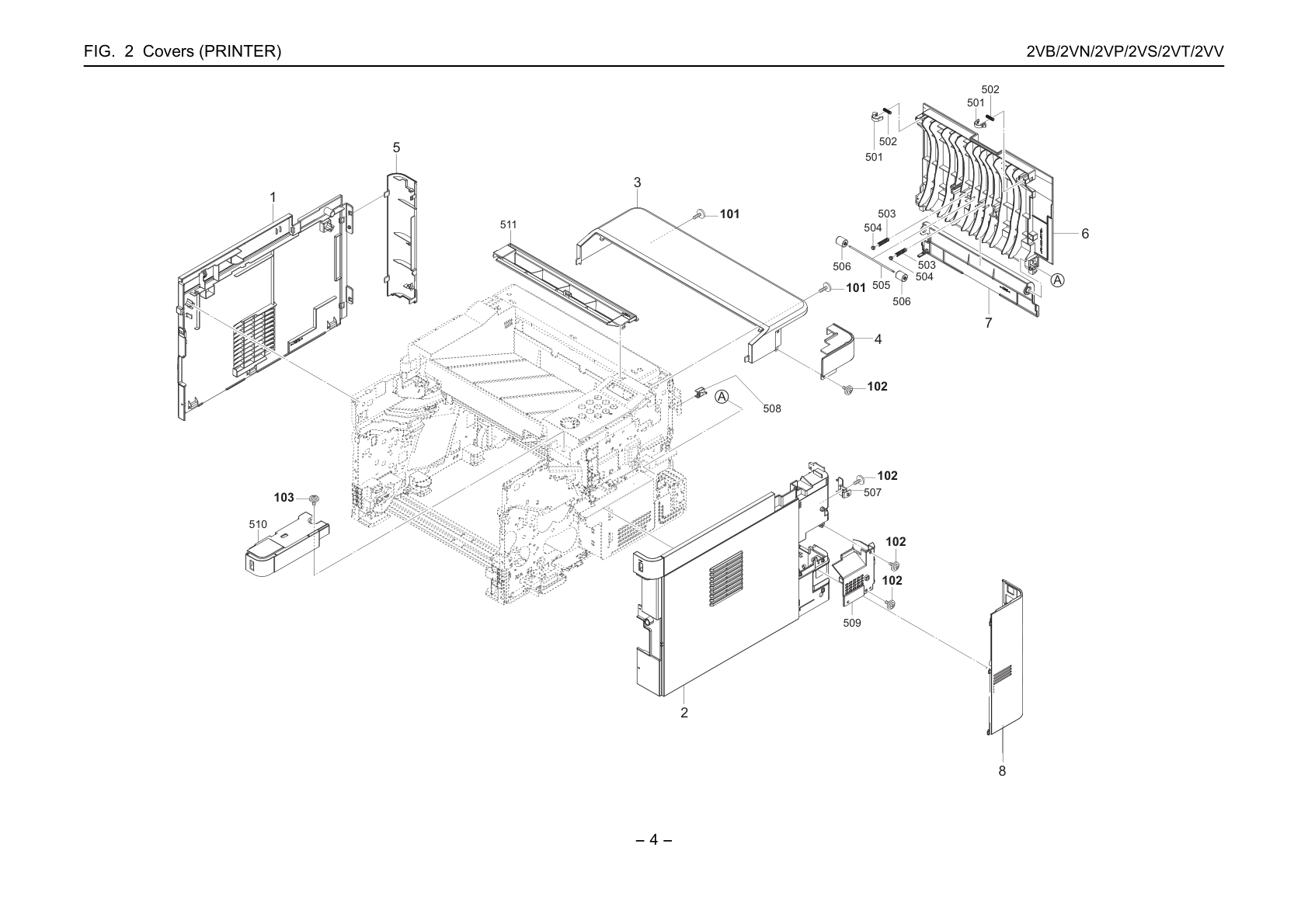

Covers (PRINTER)

№	Артикул	Альт. артикул	Описание
1	302RV04031 запросить цену →		COVER LEFT
2	302RV04040 запросить цену →		COVER RIGHT
2	302VP04010 запросить цену →		COVER RIGHT
3	302RV04070 запросить цену →		COVER TOP REAR
4	302RV04100 запросить цену →		COVER WIFI
5	302RV04080 ✓ в наличии		COVER LEFT REAR
6	302RV28090 ✓ в наличии		COVER REAR
7	302RV28110 запросить цену →		COVER CASSETTE REAR
8	302RV04060 запросить цену →		COVER RIGHT REAR
8	302VP04020 запросить цену →		COVER RIGHT REAR

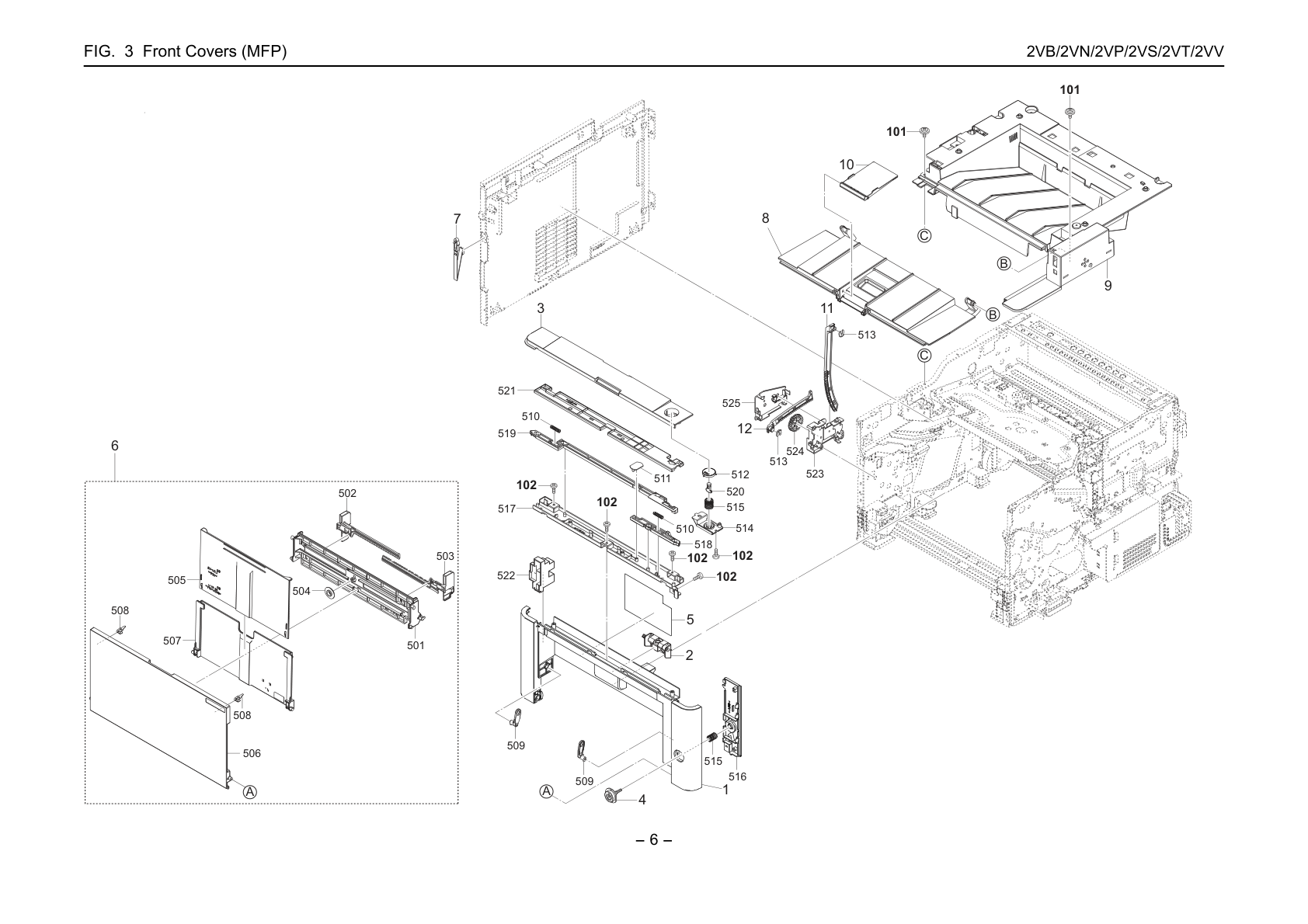

Front Covers (MFP)

№	Артикул	Альт. артикул	Описание
1	302VS04010 запросить цену →		COVER FRONT
2	302RV04160 запросить цену →		LEVER CONTAINER
3	302S004060 запросить цену →		COVER FRONT UP
4	302RV04150 запросить цену →		KEY POWER
5	302VS34010 запросить цену →		LABEL OPERATION
6	302RV94010 ✓ в наличии		PARTS TRAY MPF ASSY SP
7	302RV04370 запросить цену →		STRAP COVER FRONT
8	302S404010 запросить цену →		LID TOP
9	302S004011 запросить цену →		COVER TOP
10	302RV04220 ✓ в наличии		STOPPER
11	302S002030 запросить цену →		RACK LID
12	302RV02420 запросить цену →		RACK FRONT

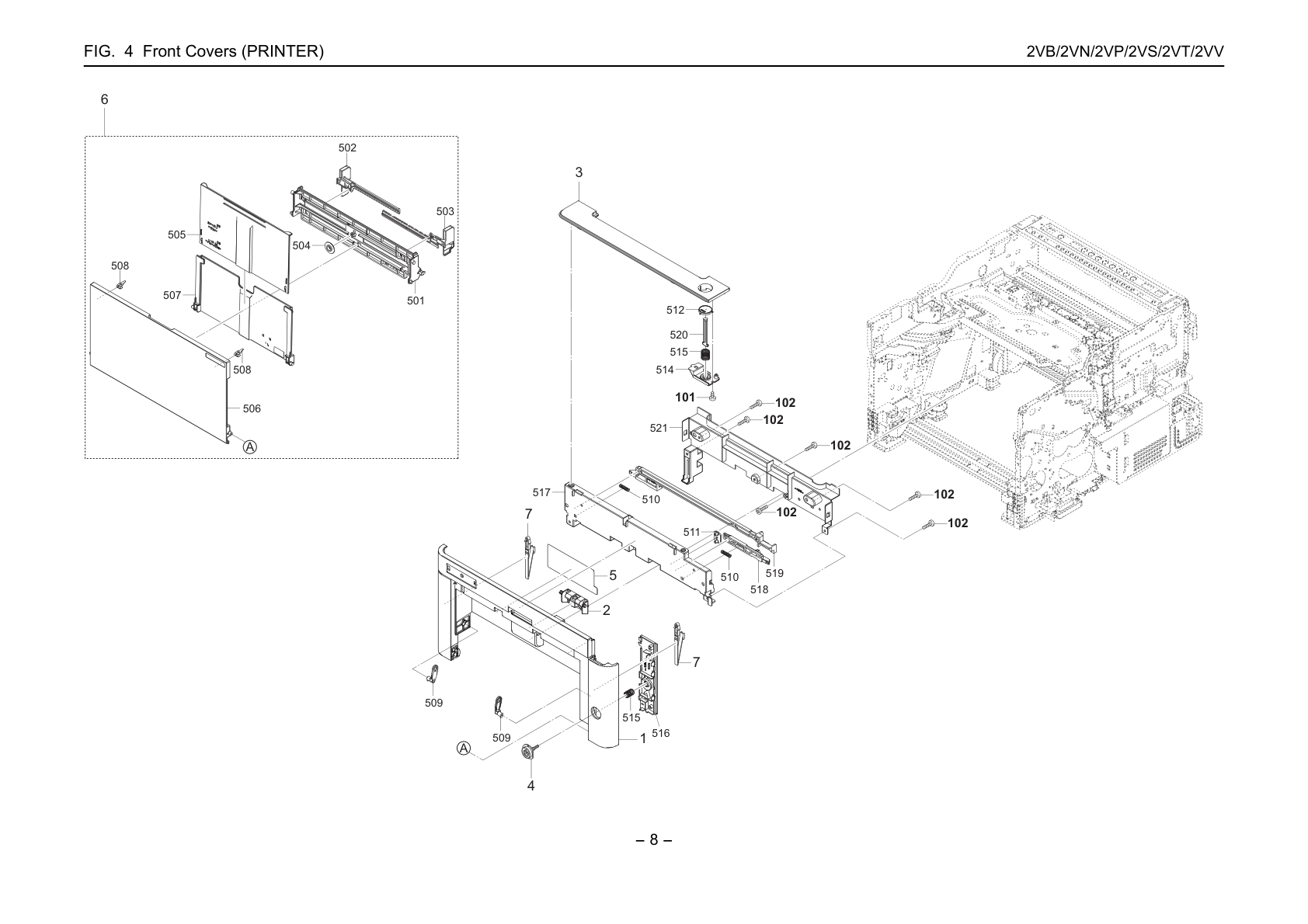

Front Covers (PRINTER)

№	Артикул	Альт. артикул	Описание
1	302VB04010 запросить цену →		COVER FRONT
2	302RV04160 запросить цену →		LEVER CONTAINER
3	302RV04130 запросить цену →		COVER FRONT UP
4	302RV04150 запросить цену →		KEY POWER
5	302RV34070 запросить цену →		LABEL JAM OPERATION
6	302RV94010 ✓ в наличии		PARTS TRAY MPF ASSY SP
7	302RV04370 запросить цену →		STRAP COVER FRONT

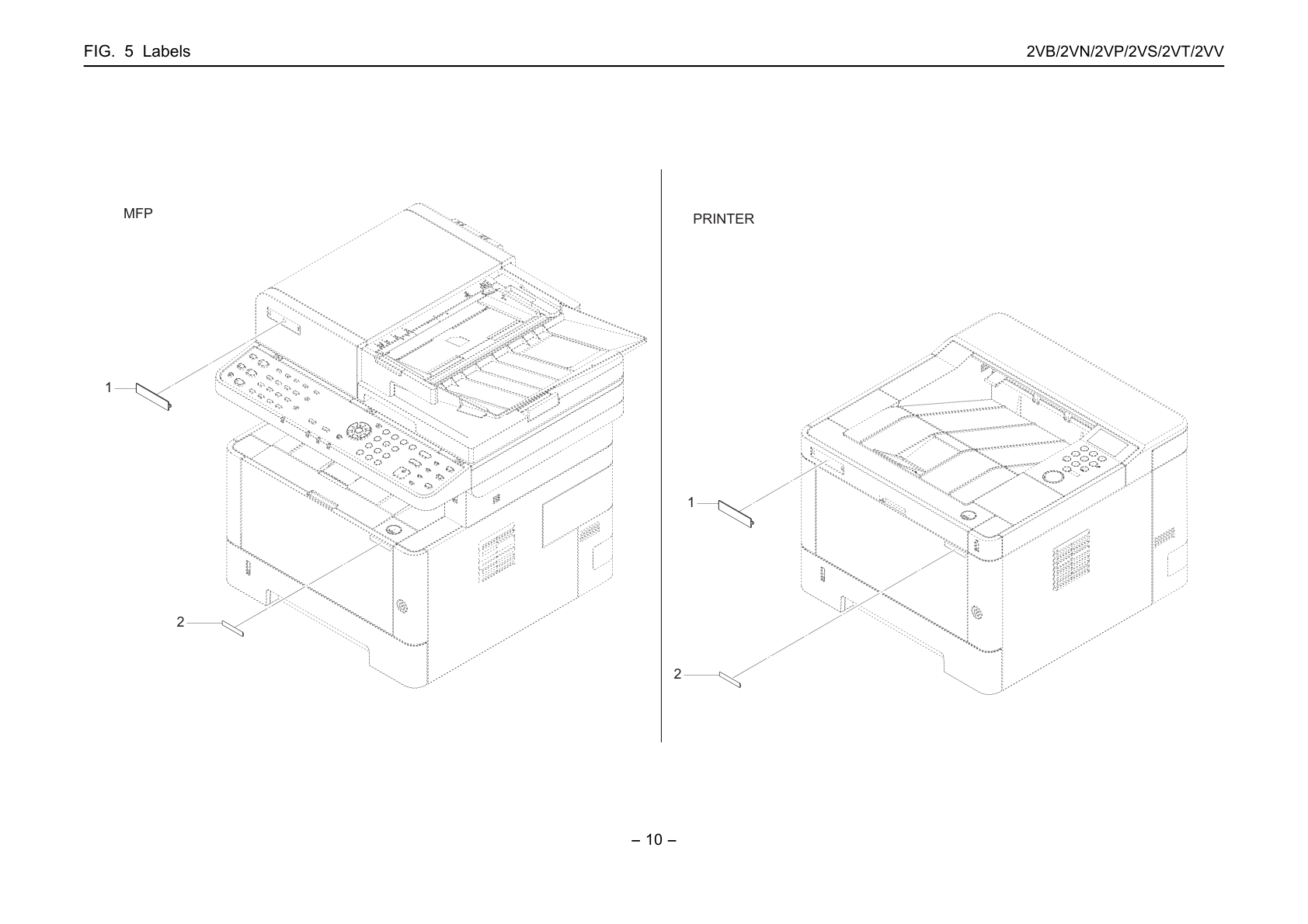

Labels

№	Артикул	Альт. артикул	Описание
1	302S018491 запросить цену →		EMBLEM
2	302VV34010 запросить цену →		EMBLEM MACHINE NUMBER
2	302VT34010 запросить цену →		EMBLEM MACHINE NUMBER
2	302VS34020 запросить цену →		EMBLEM MACHINE NUMBER
2	302VN34010 запросить цену →		EMBLEM MACHINE NUMBER
2	302VB34020 запросить цену →		EMBLEM MACHINE NUMBER
2	302VP34010 запросить цену →		EMBLEM MACHINE NUMBER

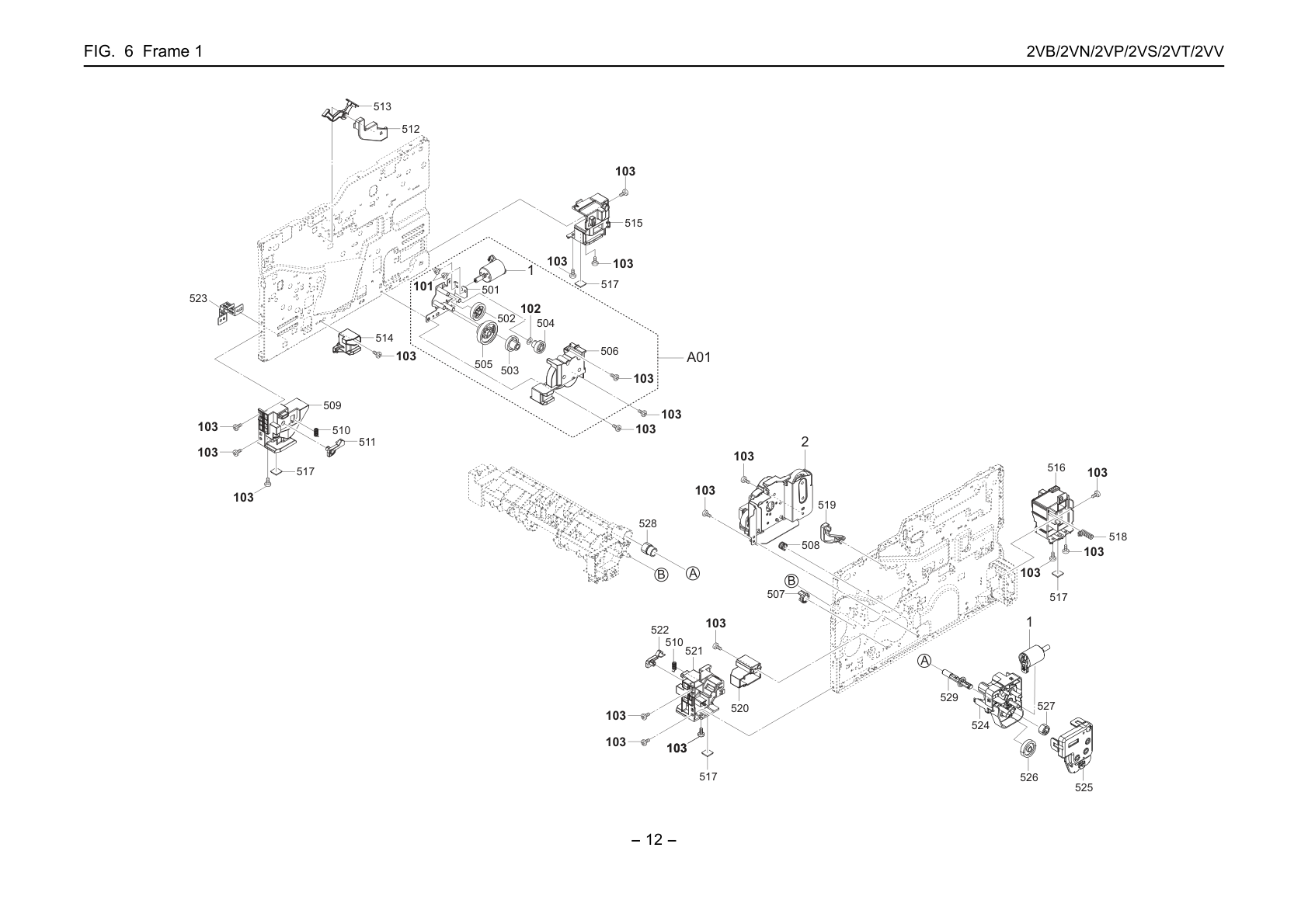

Frame 1

№	Артикул	Альт. артикул	Описание
A01	302RV94030 ✓ в наличии		PARTS DRIVE PRESS RELEASE ASSY SP
1	302RV94180 ✓ в наличии		PARTS DC MOTOR ASSY SP
2	302RV94020 ✓ в наличии		PARTS PLATE DRIVE FUSER ASSY SP
3	302RV94180 ✓ в наличии		PARTS DC MOTOR ASSY SP

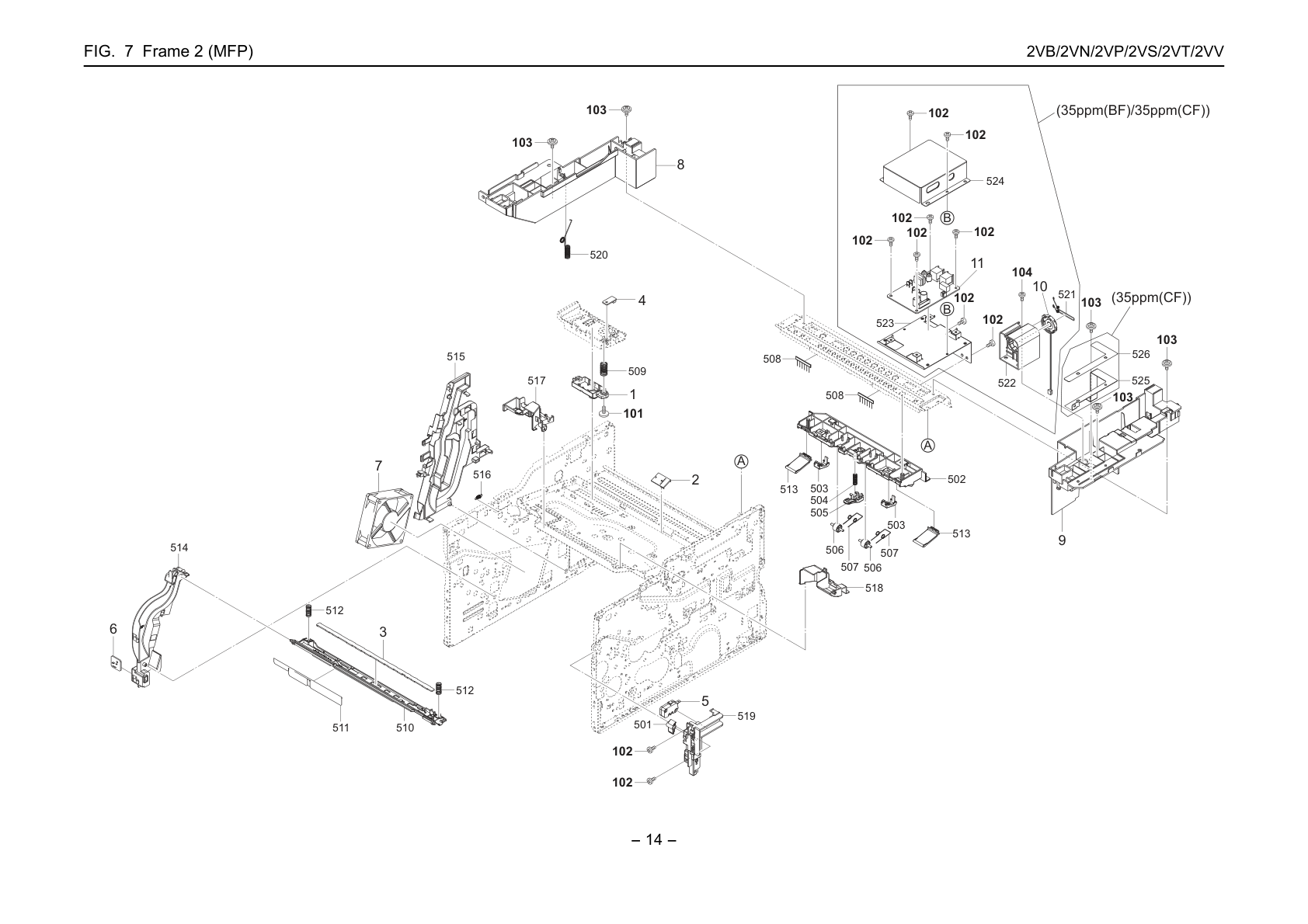

Frame 2 (MFP)

№	Артикул	Альт. артикул	Описание
1	302RV94140 ✓ в наличии		PARTS PWB ASSY FULL SENSOR SP
2	302RH94110 ✓ в наличии		PARTS THERMOPILE ASSY SP
3	302RV94110 ✓ в наличии		PARTS PWB ERASER ASSY SP
4	302RV94150 ✓ в наличии		PARTS PWB THERMISTOR ASSY SP
5	7SM010104+++H01 ✓ в наличии		SW.MICRO
6	302M294130 ✓ в наличии		PARTS PWB ASSY THERMISTOR SP
7	302NG94220 ✓ в наличии		PARTS FAN MOTOR SP
8	302S004130 запросить цену →		STAY JOINT ISU L
9	302S004140 запросить цену →		STAY JOINT ISU R
10	302ND94790 ✓ в наличии		PARTS SPEAKER SP
11	303PA94011 ✓ в наличии		PARTS FAX UNIT E SP

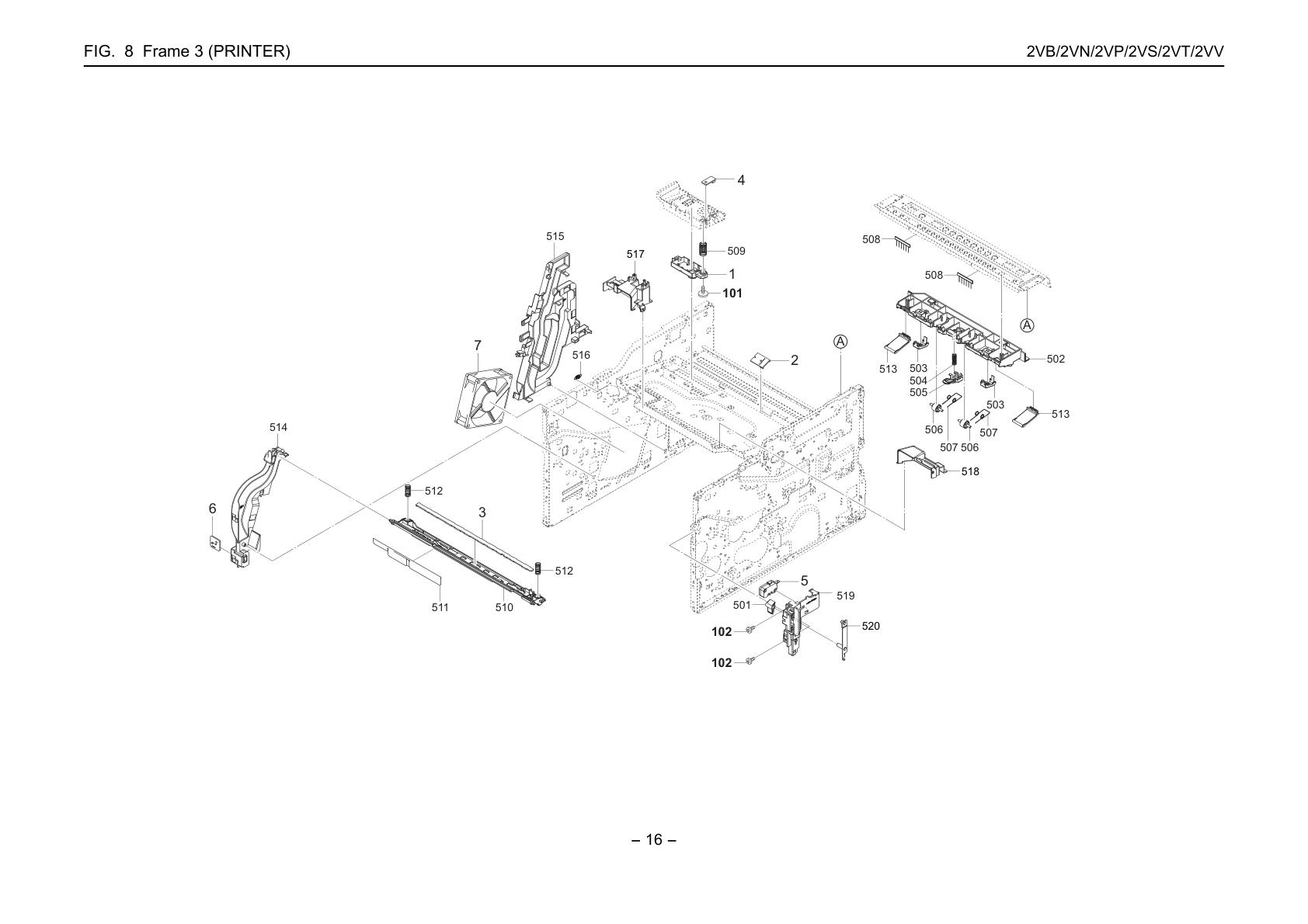

Frame 3 (PRINTER)

№	Артикул	Альт. артикул	Описание
1	302RV94140 ✓ в наличии		PARTS PWB ASSY FULL SENSOR SP
2	302RH94110 ✓ в наличии		PARTS THERMOPILE ASSY SP
3	302RV94110 ✓ в наличии		PARTS PWB ERASER ASSY SP
4	302RV94150 ✓ в наличии		PARTS PWB THERMISTOR ASSY SP
5	7SM010104+++H01 ✓ в наличии		SW.MICRO
6	302M294130 ✓ в наличии		PARTS PWB ASSY THERMISTOR SP
7	302NG94220 ✓ в наличии		PARTS FAN MOTOR SP

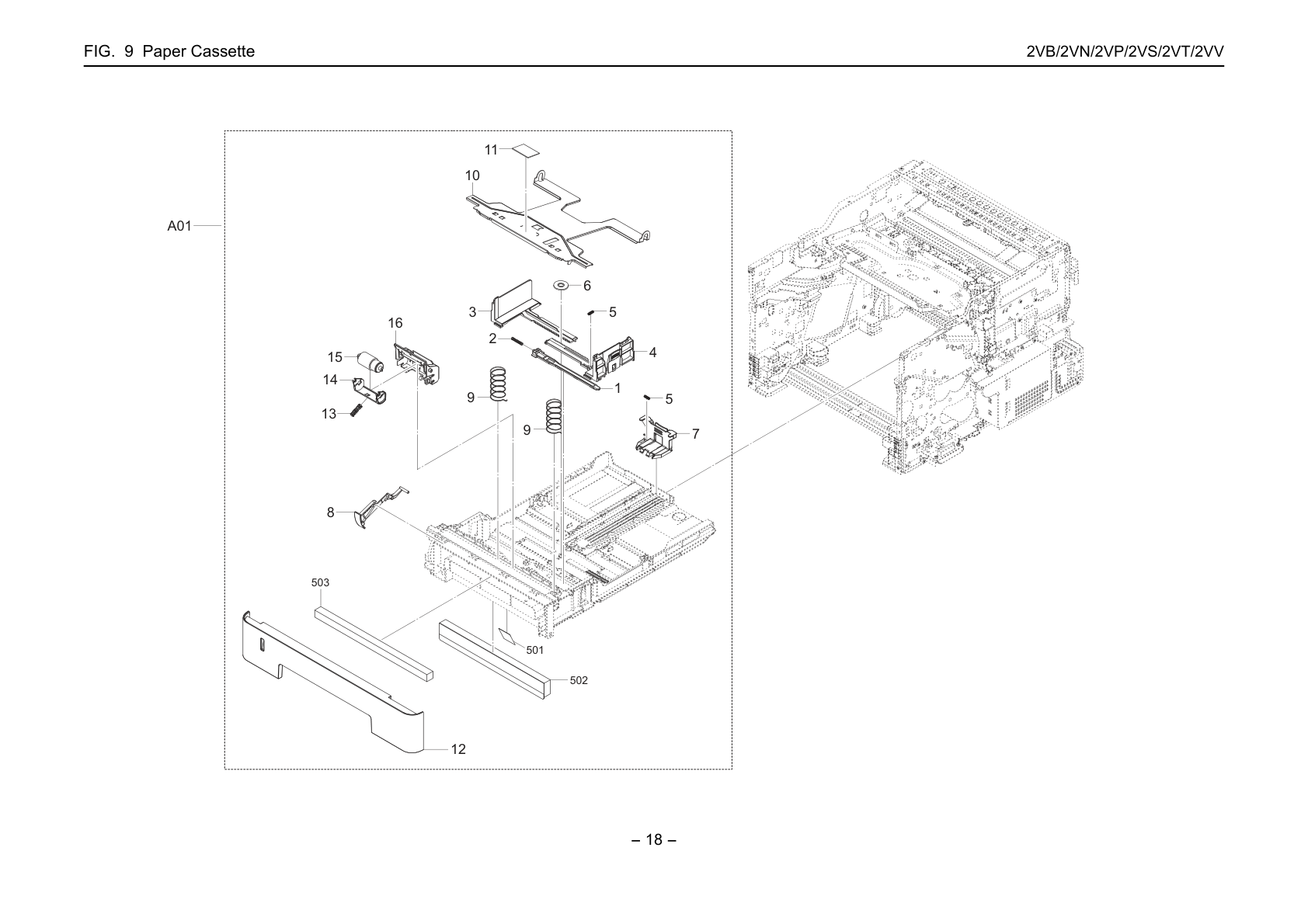

Paper Cassette

№	Артикул	Альт. артикул	Описание
A01	302RV93090 ✓ в наличии		CT-1150
1	302RV09150 ✓ в наличии		LOCK BOTTOM
2	302RV09180 запросить цену →		SPRING LOCK BOTTOM
3	302RV09080 ✓ в наличии		CURSOR LEFT
4	302RV09090 ✓ в наличии		CURSOR RIGHT
5	3V2BS06100 ✓ в наличии		SPRING END/3070P319 A4
6	5MVG127DN071 ✓ в наличии		GEAR CASSETTE
7	302RV09100 ✓ в наличии		CURSOR END
8	302RV09140 ✓ в наличии		PAPER INDICATOR
9	302RV09050 ✓ в наличии		SPRING BOTTOM
10	302RV09040 ✓ в наличии		PLATE BOTTOM
11	302F909210 ✓ в наличии		PAD BOTTOM
12	302RV09030 ✓ в наличии		COVER CASSETTE
13	302RV09130 ✓ в наличии		SPRING RETARD
14	302RV09120 ✓ в наличии		HOLDER RETARD
15	302F909171 ✓ в наличии		RETARD ROLLER ASSY
16	302RV09110 ✓ в наличии		GUIDE RETARD

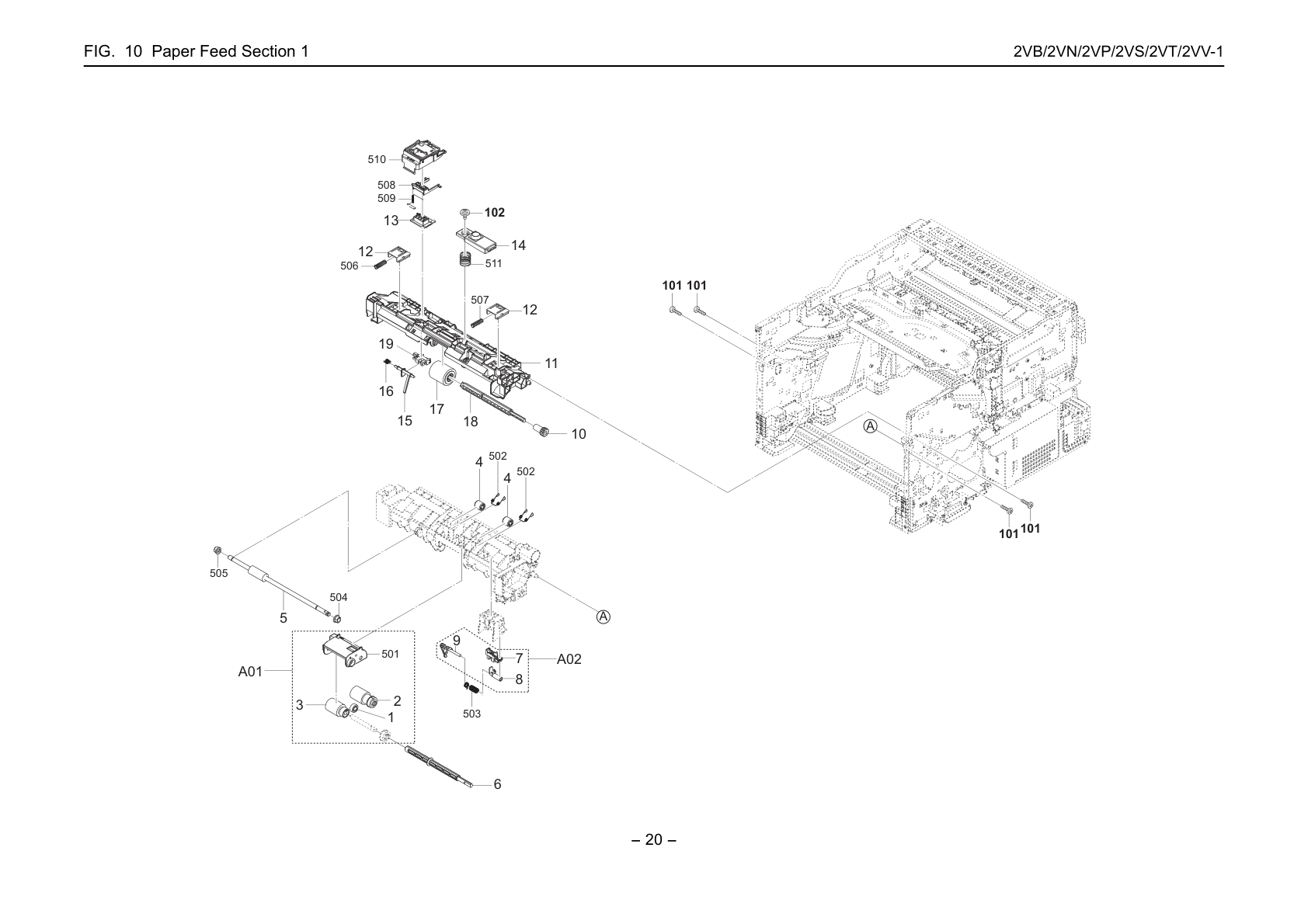

Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
A01	302RV94070 ✓ в наличии
1	302HS06090 запросить цену →
2	302HN06080 ✓ в наличии
3	302F906230 ✓ в наличии
4	5MVM273DB005 запросить цену →
5	302RV94230 ✓ в наличии
6	302RV06040 ✓ в наличии
A02	302RV94320 ✓ в наличии
7	302P794010 ✓ в наличии
8	302HS06071 ✓ в наличии		( ACTUATOR )
9	302RV06080 ✓ в наличии		( ACTUATOR )
10	302RV08060 ✓ в наличии
11	302RV08010 запросить цену →
12	302F908340 запросить цену →
13	302RV94160 запросить цену →
14	302VB94020 ✓ в наличии
15	302LV08180 ✓ в наличии
16	302LV08201 ✓ в наличии
17	302HS08260 ✓ в наличии
18	302RV08070 ✓ в наличии
19	302P794010 ✓ в наличии

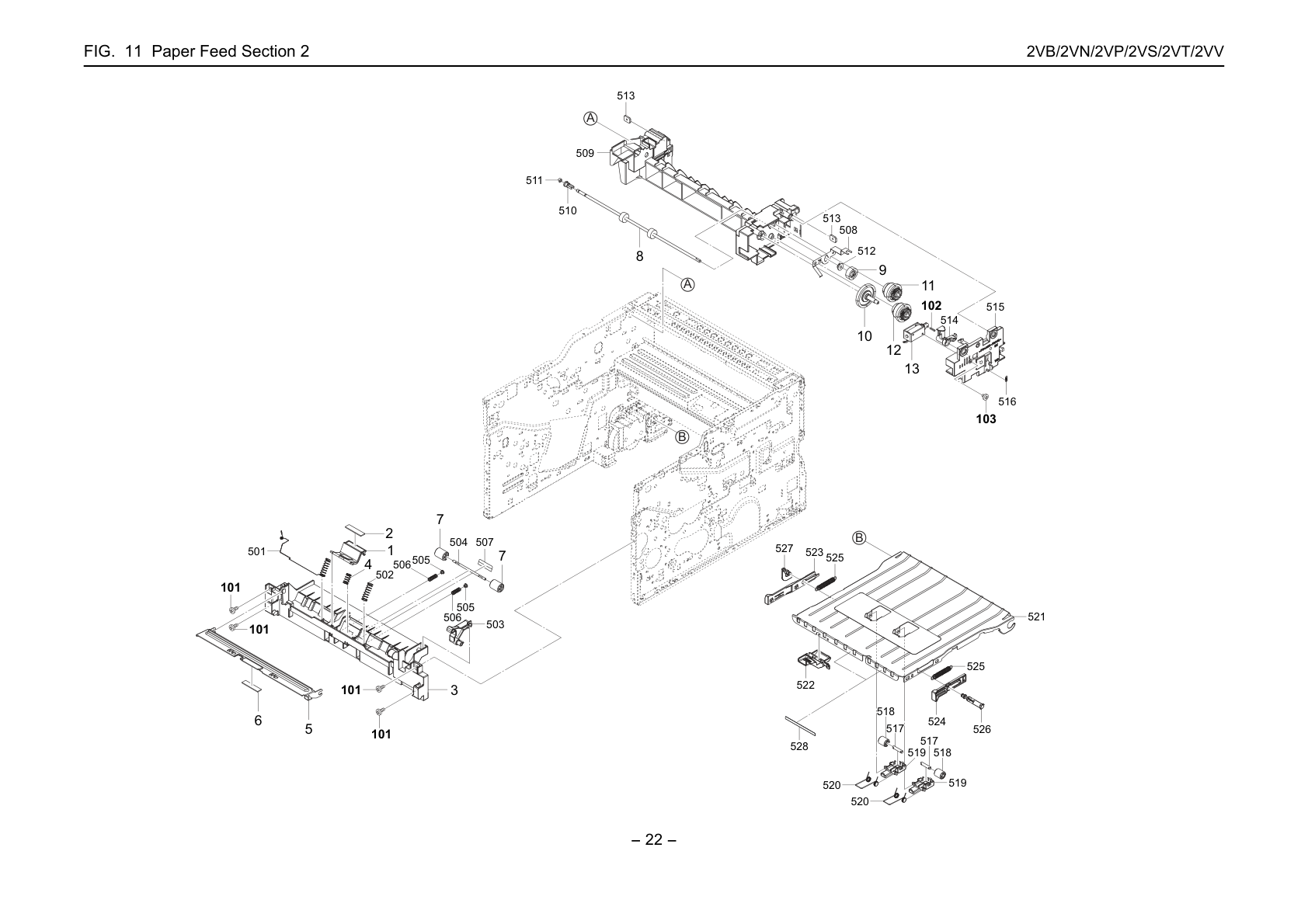

Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	3V2LV08070 ✓ в наличии
2	302R708310 ✓ в наличии
3	302VB08010 запросить цену →
4	302LV08110 запросить цену →
5	302LV08080 ✓ в наличии
6	302F908310 запросить цену →
7	302F929260 ✓ в наличии
8	302RV94300 ✓ в наличии
9	302RV28131 ✓ в наличии
10	302M331100 ✓ в наличии
11	302RV94060 ✓ в наличии
12	302RV94050 ✓ в наличии
13	302HN44150 ✓ в наличии		( SOLENOID )

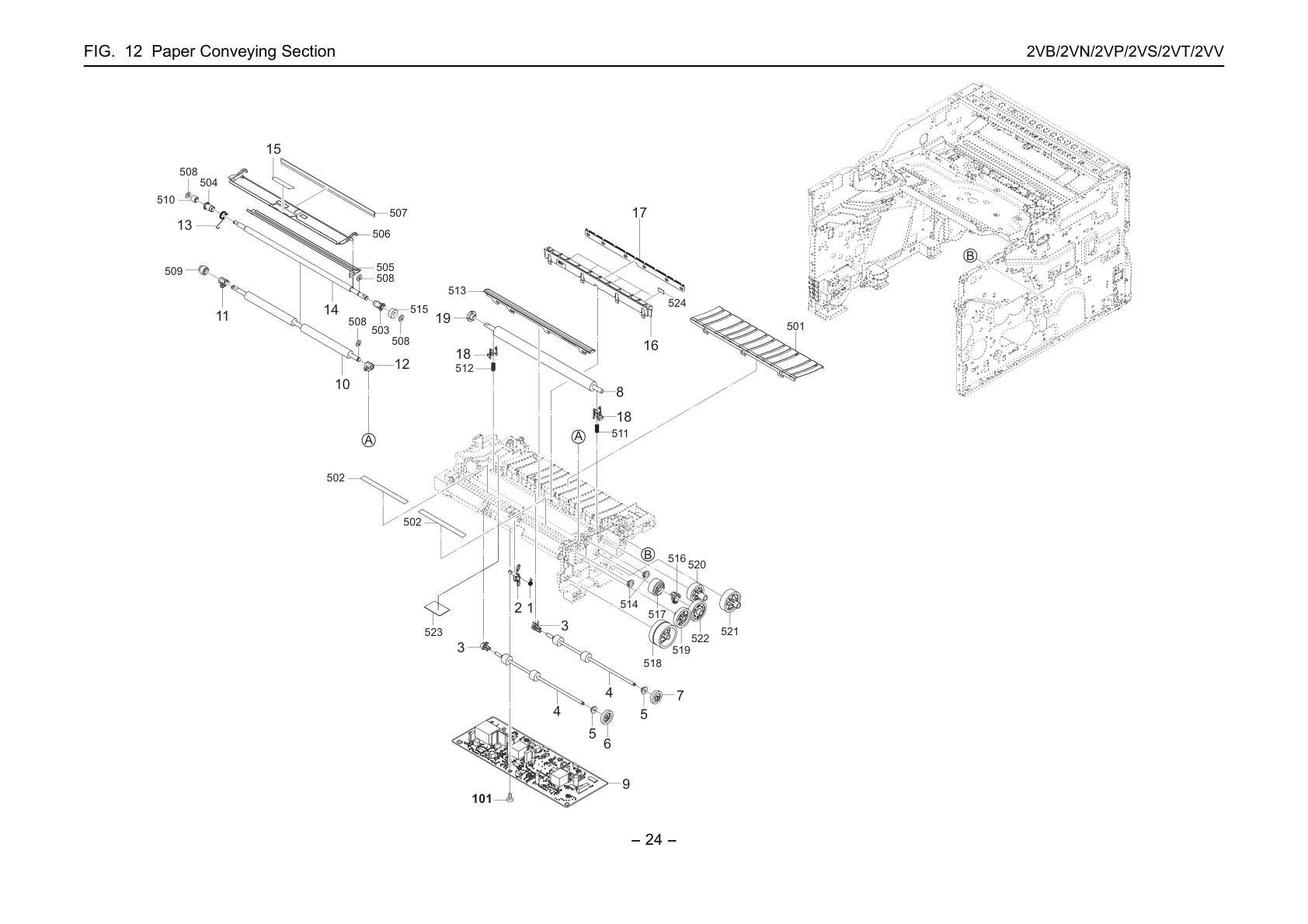

Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1	302RV24330 запросить цену →
2	302RV24080 ✓ в наличии		( ACTUATOR )
3	302RV24460 ✓ в наличии
4	302RV94270 ✓ в наличии
5	3V2K306460 запросить цену →
6	302RV29060 запросить цену →
7	302RV29070 запросить цену →
8	302RV94280 ✓ в наличии
9	302RV94190 ✓ в наличии
10	302RV94250 ✓ в наличии
11	302RV24110 ✓ в наличии
12	302RV24120 ✓ в наличии
13	302RV24340 запросить цену →
14	302RV94240 ✓ в наличии
15	302RV34020 запросить цену →
16	302RV24500 запросить цену →
17	302RV24190 запросить цену →
18	302HS24250 ✓ в наличии
19	302RV24160 ✓ в наличии

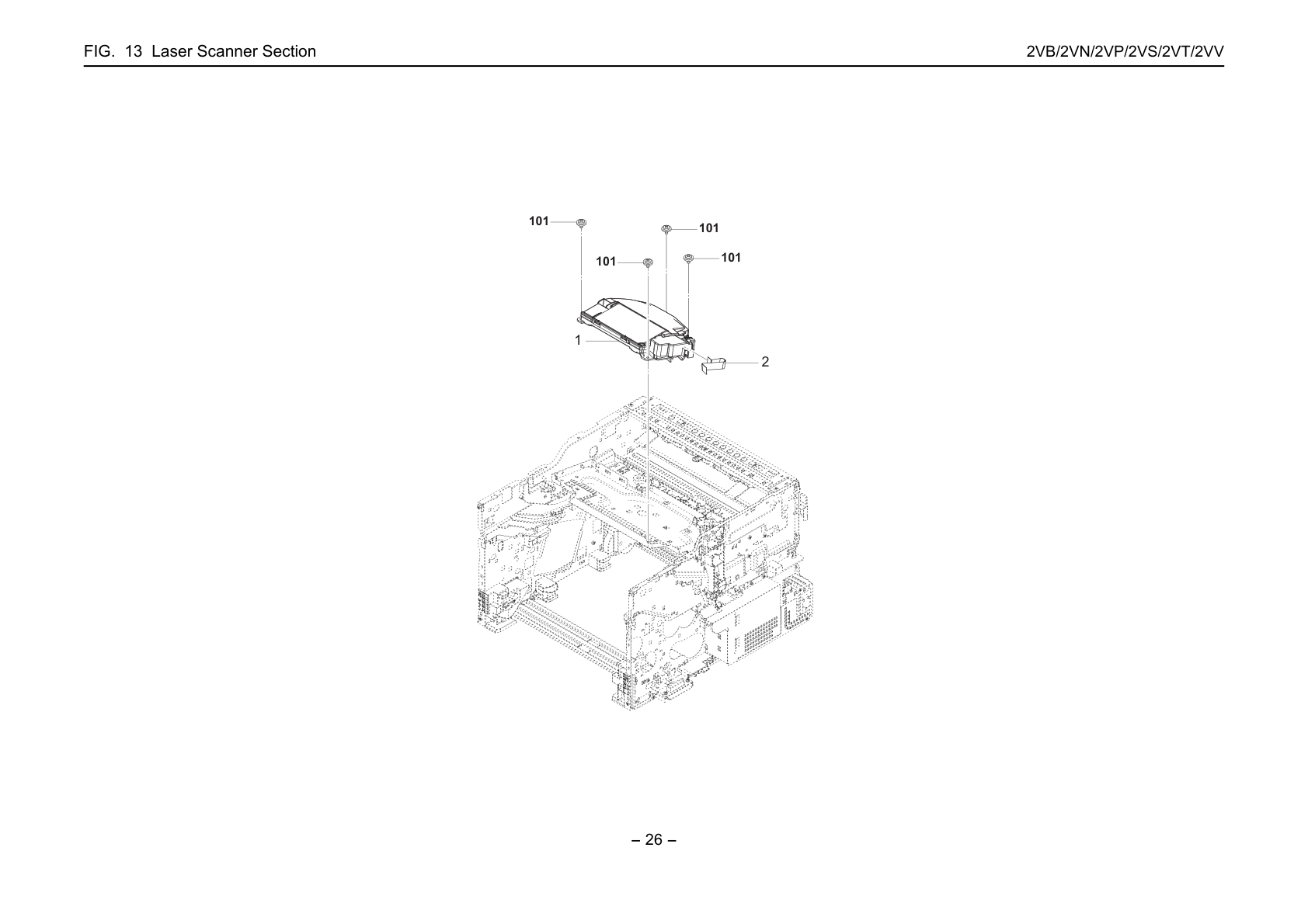

Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1	302RV93070 ✓ в наличии		LK-1150
2	302RV46160 ✓ в наличии		CONN.CORD ASSY FFC APC

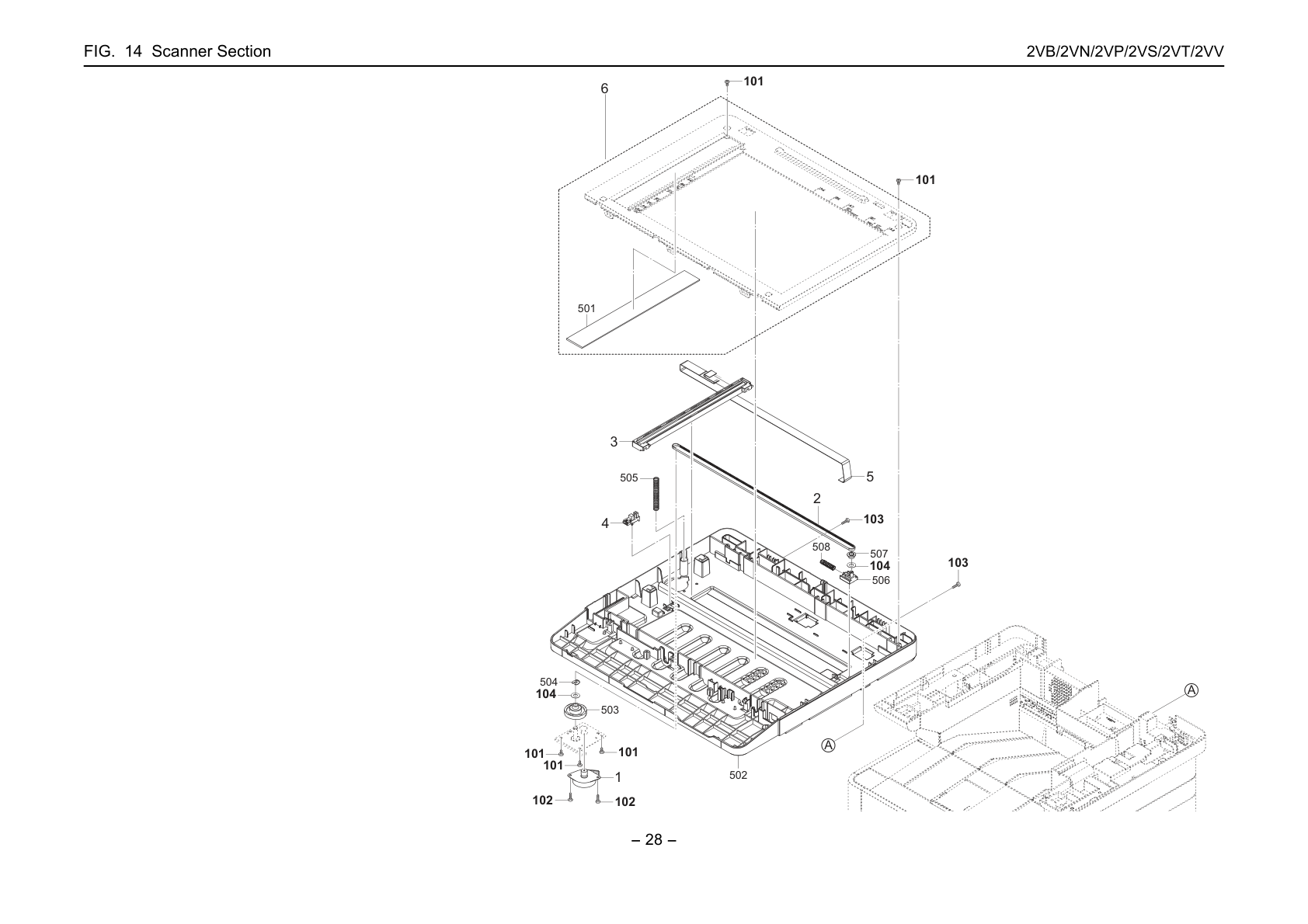

Scanner Section

№	Артикул	Альт. артикул	Описание
1	302R794380 ✓ в наличии		PARTS MOTOR ISU SP
2	302S017340 ✓ в наличии		BELT ISU A
3	302R794320 ✓ в наличии		PARTS SENSOR A4 CIS SP
4	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
5	302S046020 ✓ в наличии		CONN.CORD ASSY FFC ISU
6	302S094030 ✓ в наличии		PARTS FRAME ISU TOP A ASSY SP

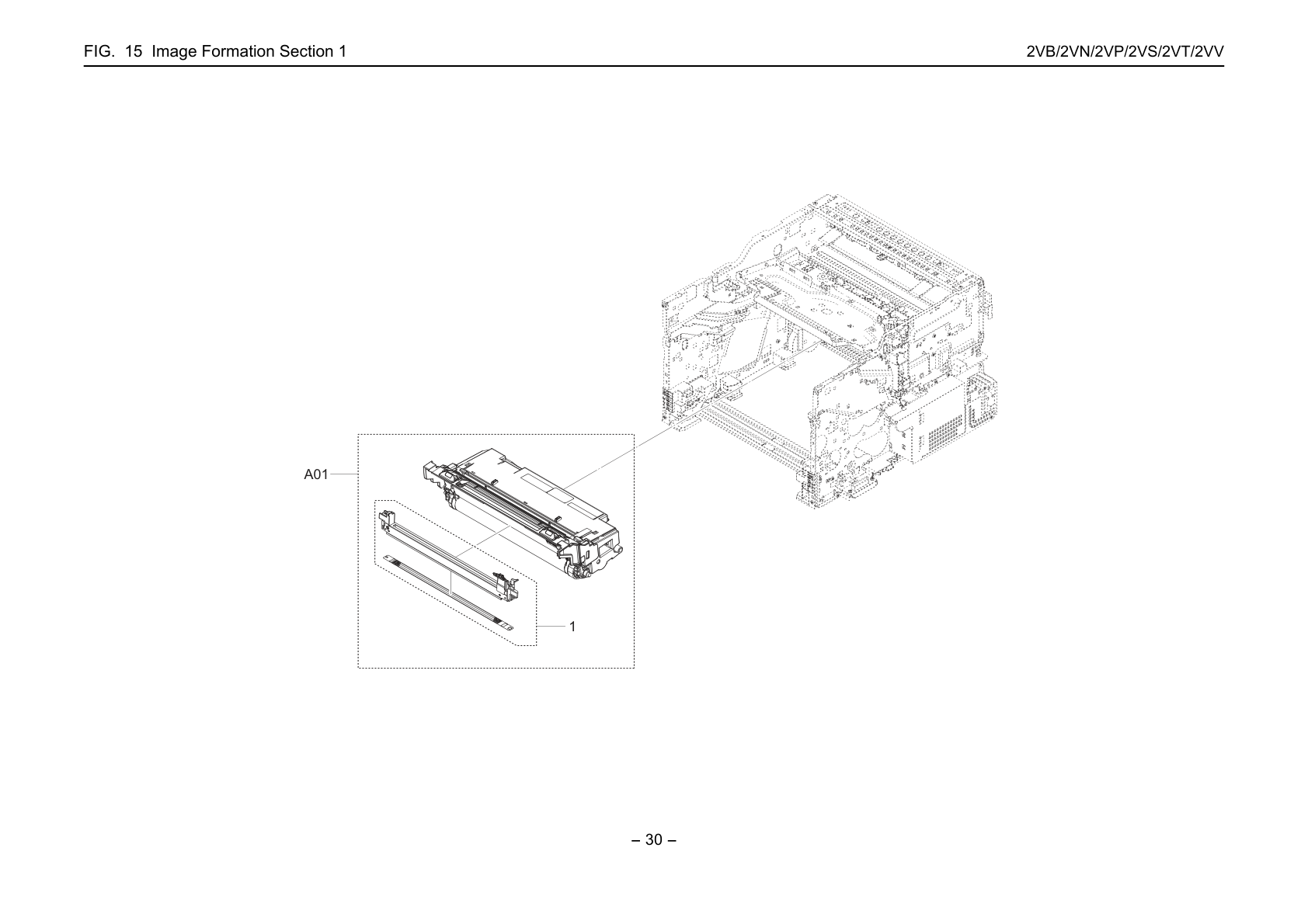

Image Formation Section 1

№	Артикул	Альт. артикул	Описание
A01	302RV93010 ✓ в наличии		DK-1150
1	302RV93080 ✓ в наличии		MC-1150

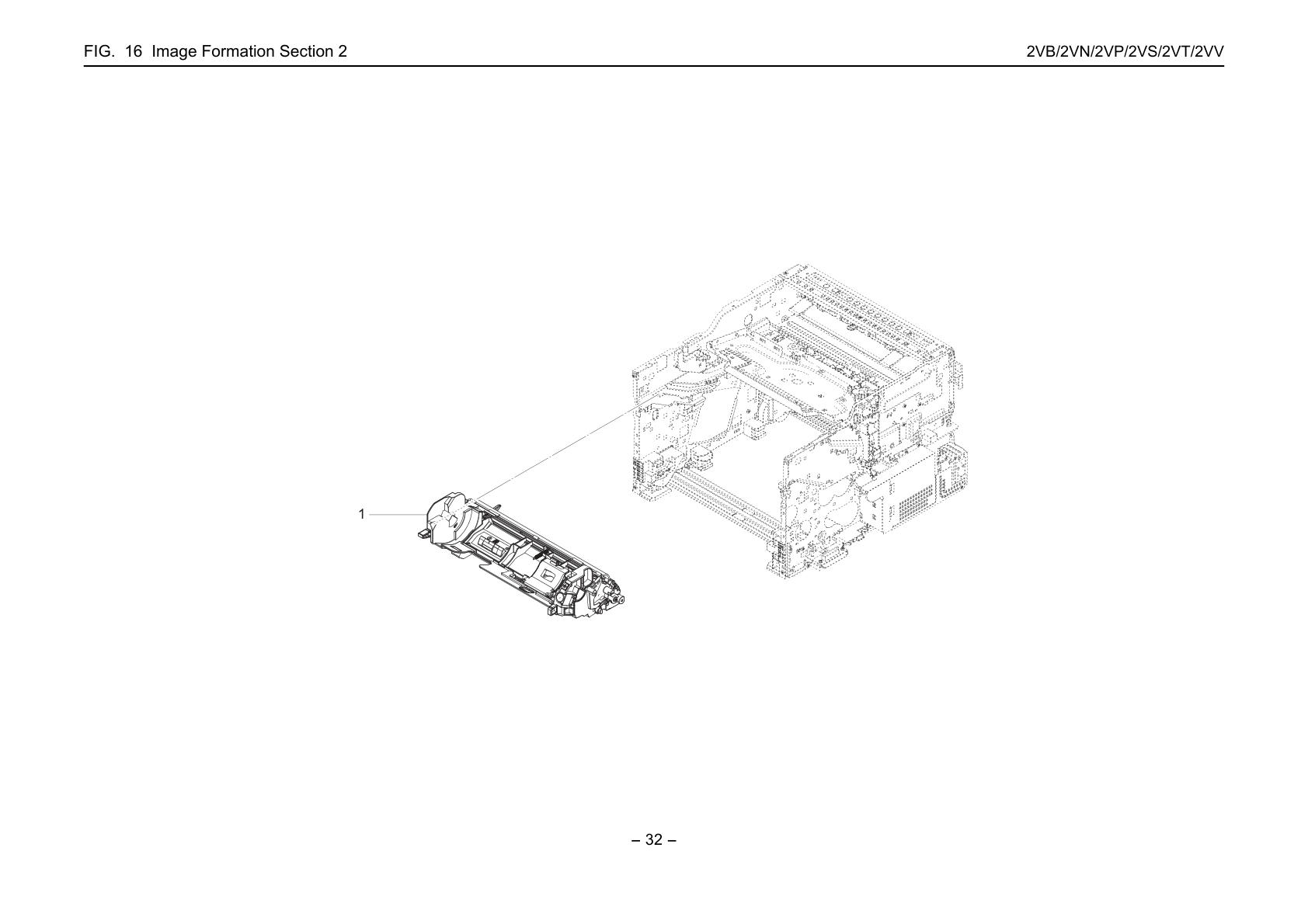

Image Formation Section 2

№	Артикул	Альт. артикул	Описание
1	302VB93010 ✓ в наличии		DV-1200

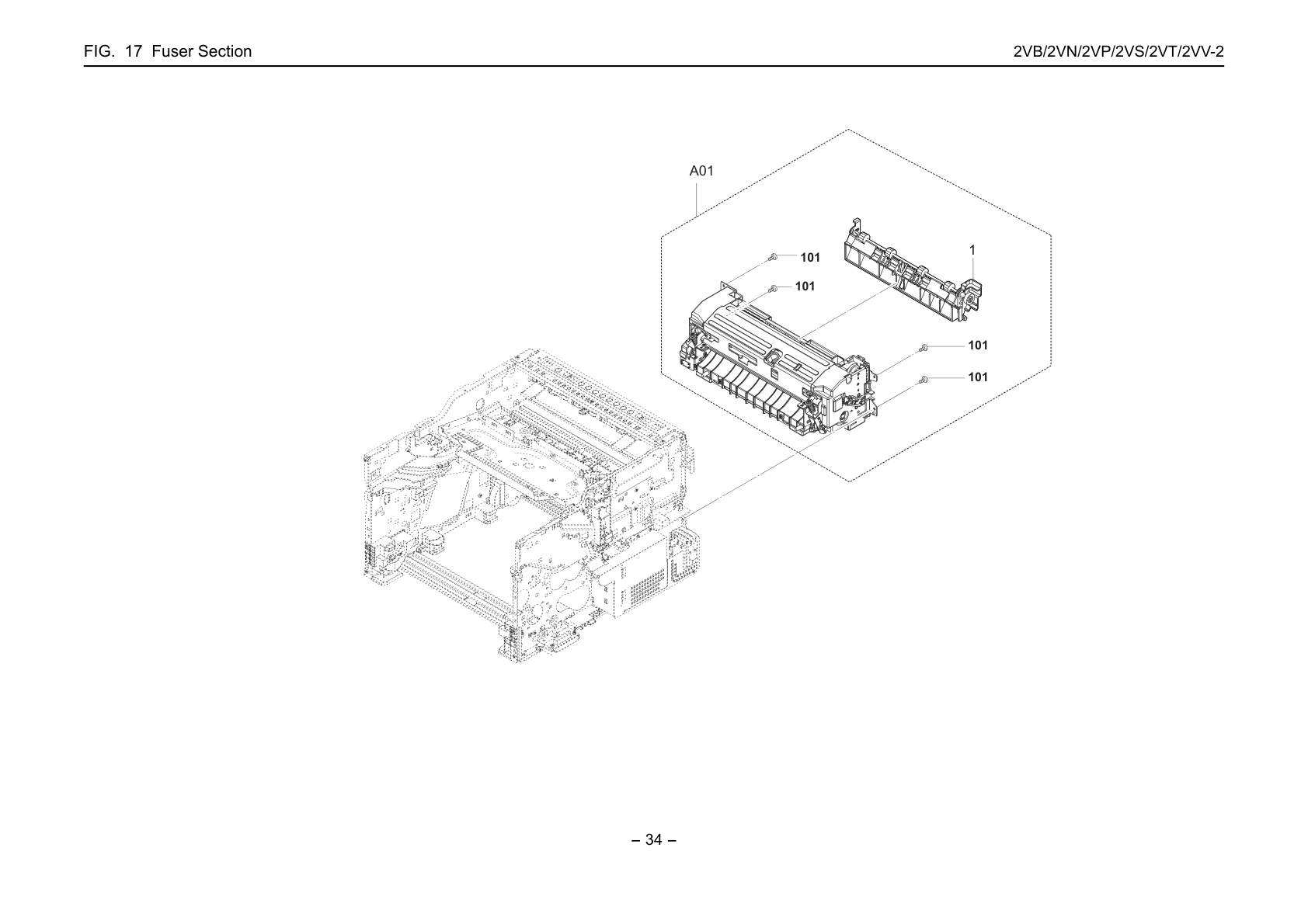

Fuser Section

№	Артикул	Альт. артикул	Описание
A01	302RV93054 ✓ в наличии		FK-1150
1	302RV94330 запросить цену →		PARTS FUSER EXIT ASSY SP

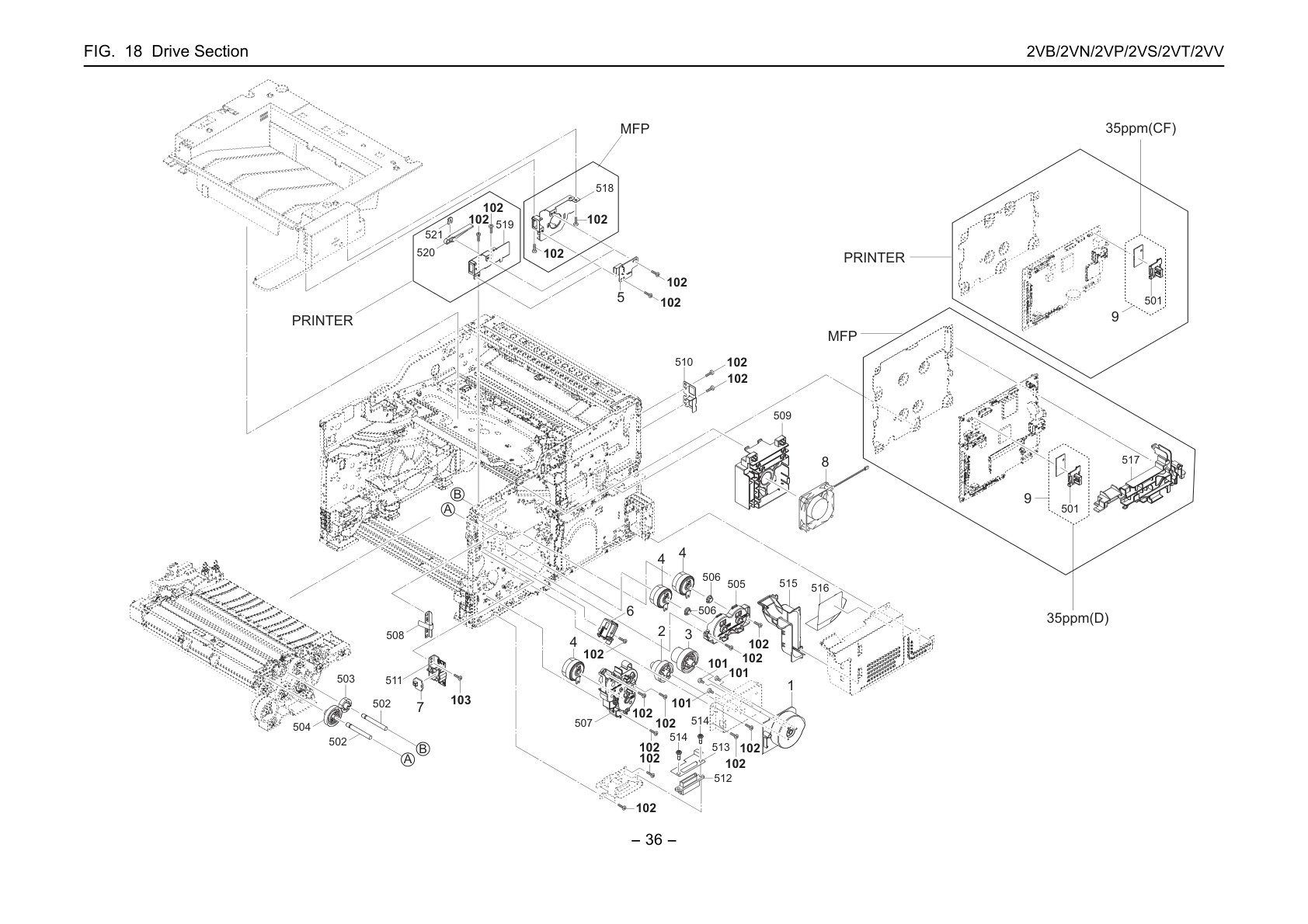

Drive Section

№	Артикул	Альт. артикул	Описание
1	302LC94283 запросить цену →		PARTS MOTOR-BL W40 SP
2	302RV31080 ✓ в наличии		GEAR Z61R-Z25R
3	302RV31040 ✓ в наличии		GEAR Z69R-Z26L
4	302NR94010 ✓ в наличии		PARTS CLUTCH 35 Z35R SP
5	302RV94120 ✓ в наличии		PARTS PWB FRONT USB ASSY SP
6	302HN44160 ✓ в наличии		SOLENOID MPF
7	302RV94130 ✓ в наличии		PARTS PWB SWITCH ASSY SP
9	302R794010 ✓ в наличии		PARTS WIFI UNIT SP

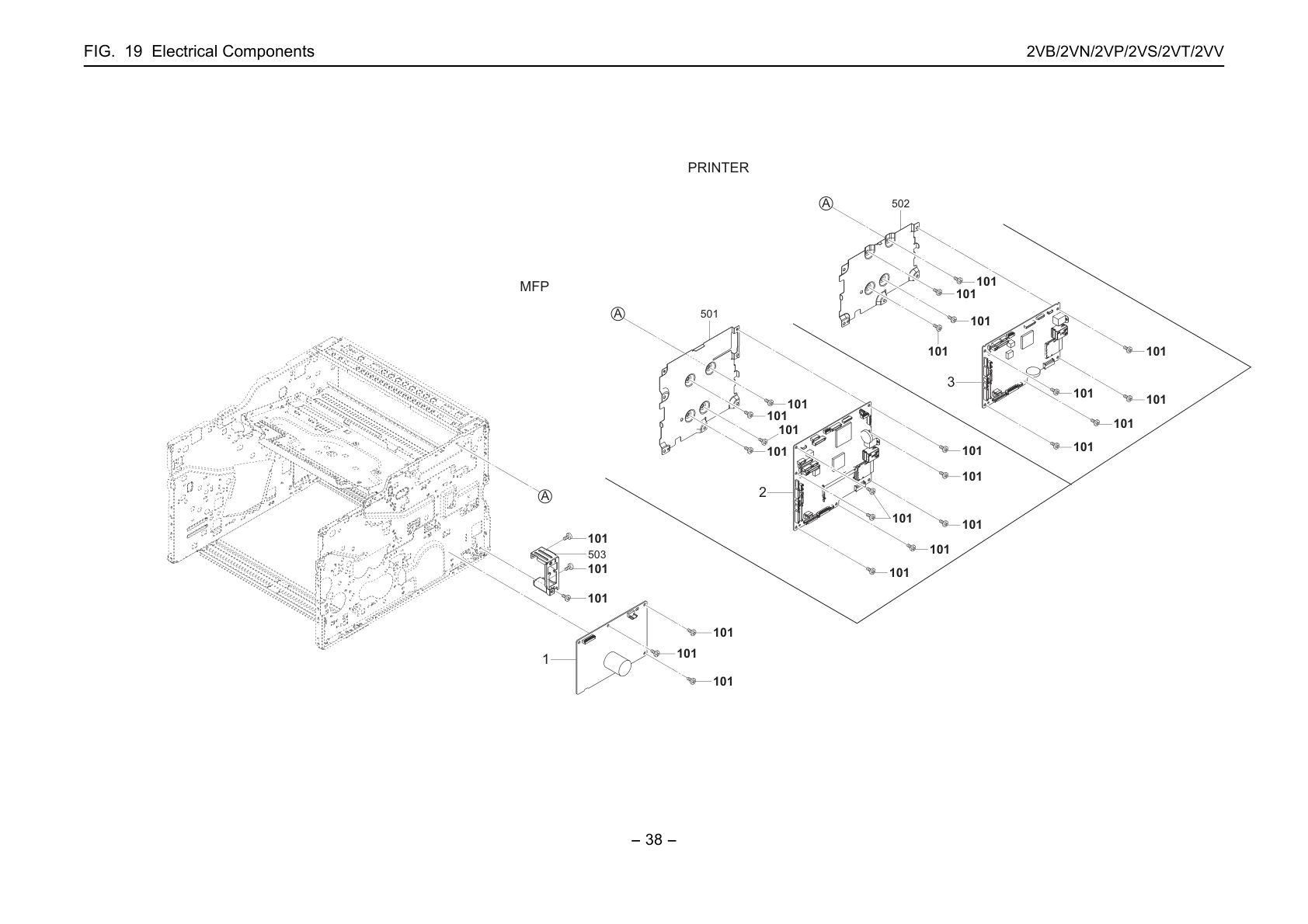

Electrical Components

№	Артикул	Альт. артикул	Описание
1	302S094100 ✓ в наличии		PARTS UNIT LOW VOLTAGE 230V SP
1	302RV94220 ✓ в наличии		PARTS UNIT LOW VOLTAGE 230V SP
2	302VS94011 запросить цену →		PARTS PWB MAIN ENGINE ASSY SP
2	302VT94011 запросить цену →		PARTS PWB MAIN ENGINE ASSY SP
2	302VV94011 запросить цену →		PARTS PWB MAIN ENGINE ASSY SP
3	302VP94011 ✓ в наличии		PARTS PWB MAIN ENGINE ASSY SP
3	302VB94011 запросить цену →		PARTS PWB MAIN ENGINE ASSY SP
3	302VN94011 запросить цену →		PARTS PWB MAIN ENGINE ASSY SP

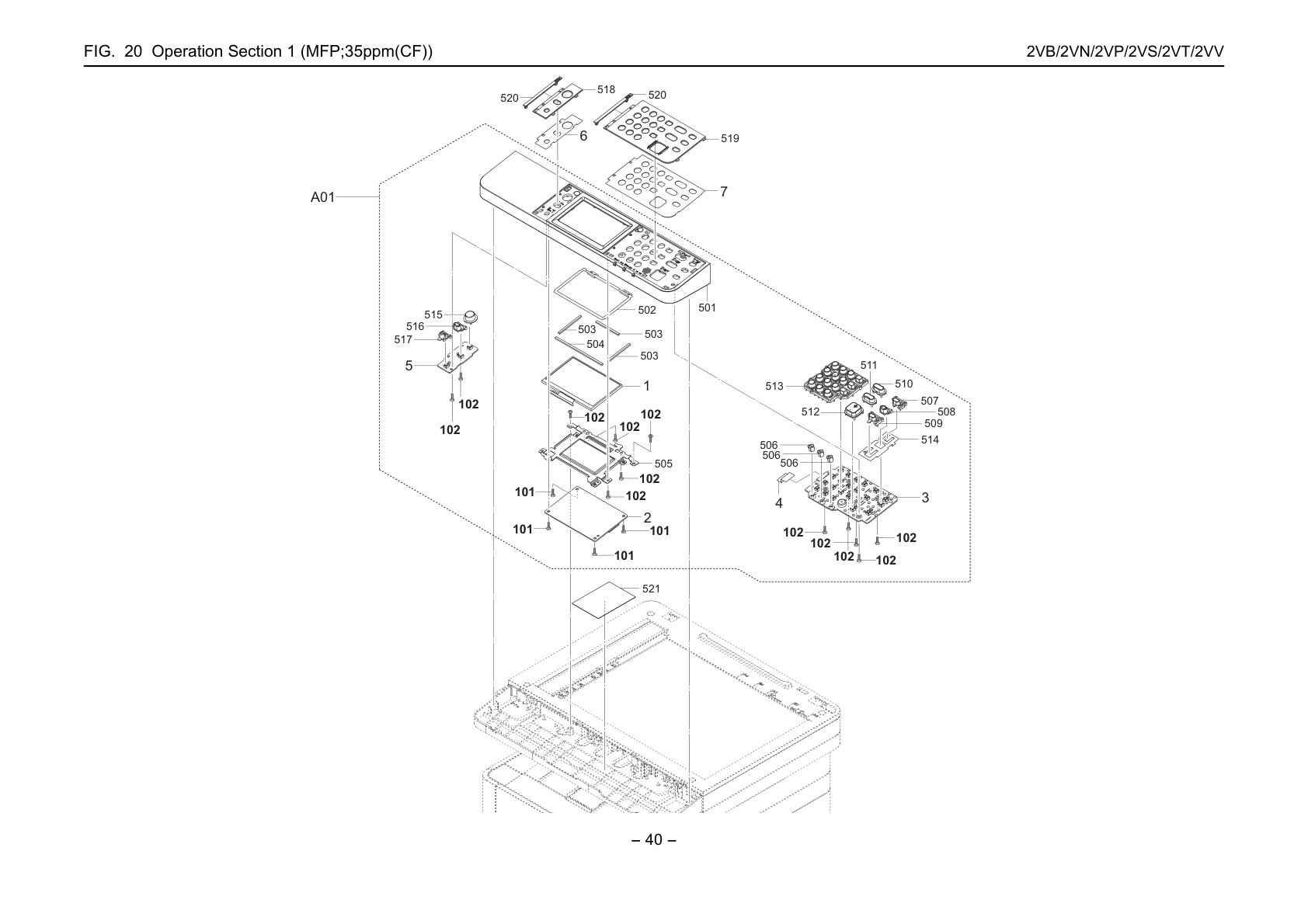

Operation Section 1 (MFP;35ppm(CF))

№	Артикул	Альт. артикул	Описание
A01	302S594011 запросить цену →		PARTS OPERATION ASSY SP
1	302K394171 запросить цену →		PARTS LCD COLOR S
2	302S594041 запросить цену →		PARTS PWB PANEL MAIN ASSY SP
3	302R794220 запросить цену →		PARTS PWB KEY RIGHT ASSY SP
4	302S546050 запросить цену →		CONN.CORD ASSY FFC KEY RIGHT
5	302R794250 запросить цену →		PARTS PWB KEY LEFT ASSY SP
6	302S505590 запросить цену →		LABEL OPERATION T RIGHT RUS
7	302S505790 запросить цену →		LABEL OPERATION T LEFT RUS

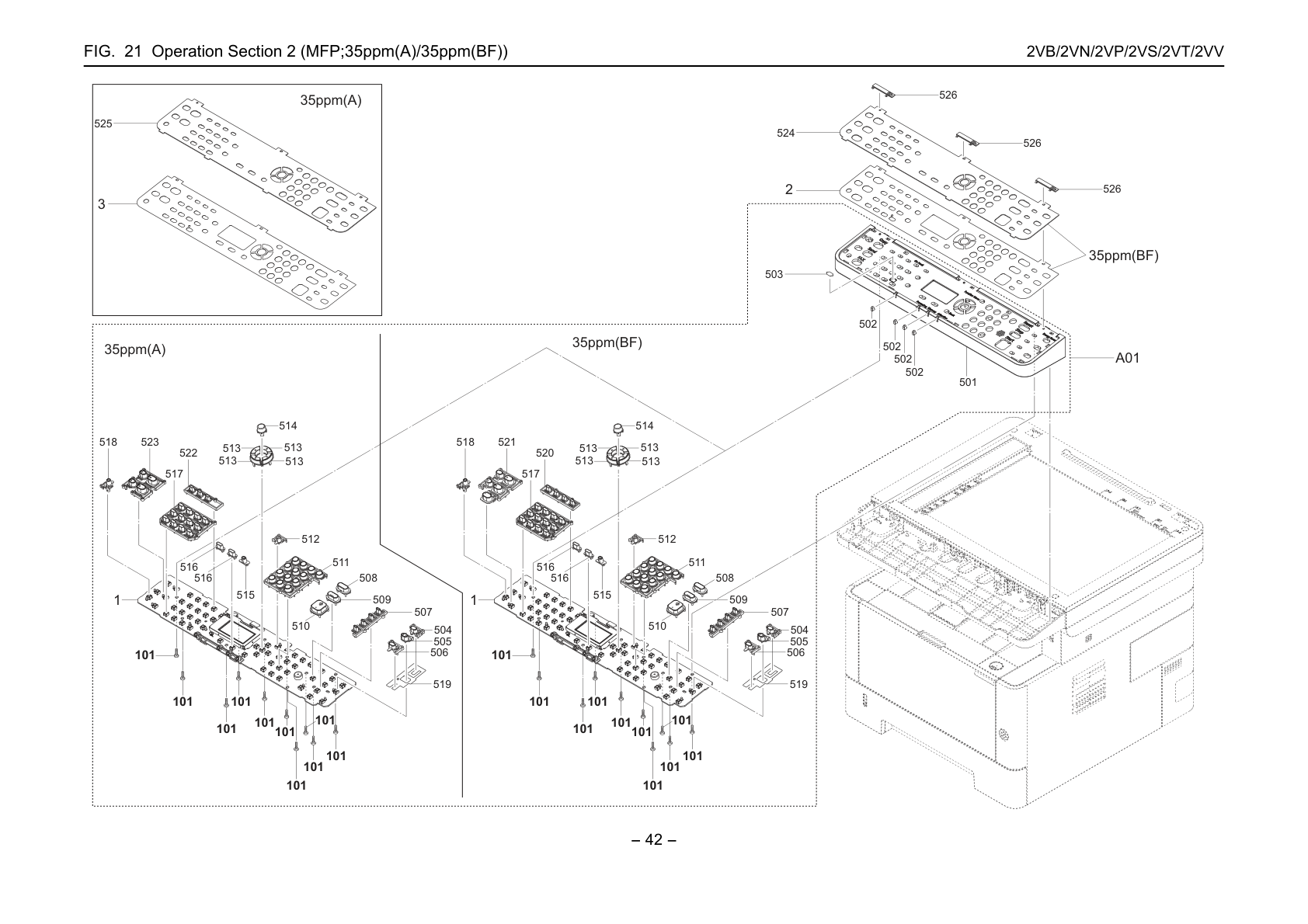

Operation Section 2 (MFP;35ppm(A)/35ppm(BF))

№	Артикул	Альт. артикул	Описание
A01	302S194010 ✓ в наличии		PARTS OPERATION ASSY SP
A01	302S094040 ✓ в наличии		PARTS OPERATION ASSY SP
1	302S094080 ✓ в наличии		PARTS PWB M PANEL ASSY SP
2	302S105590 запросить цену →		LABEL OPERATION LCD 4 RUS
3	302S005590 запросить цену →		LABEL OPERATION LCD RUS

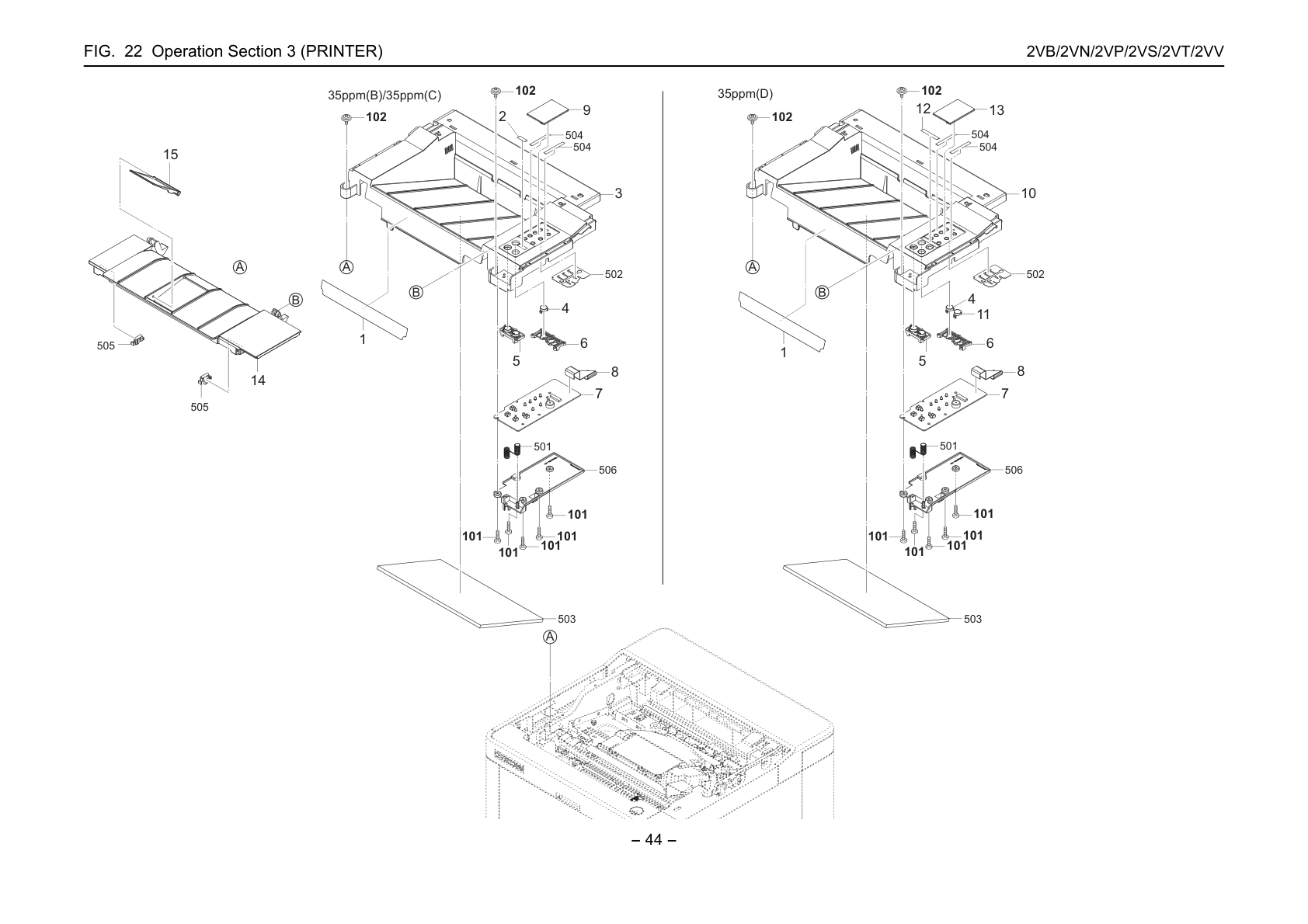

Operation Section 3 (PRINTER)

№	Артикул	Альт. артикул	Описание
1	302VB34010 запросить цену →		LABEL OPERATION
2	302VB34030 запросить цену →		LABEL QUIET MODE RU
3	302RV04011 запросить цену →		COVER TOP
4	302RB05100 запросить цену →		KEY QUIET B
5	302RV05010 запросить цену →		KEY GO-CANCEL
6	302RV05020 запросить цену →		KEY QUIET-WIFI
7	302RV94100 ✓ в наличии		PARTS PWB L PANEL ASSY SP
8	302RV46180 запросить цену →		CONN.CORD ASSY FFC PANEL
9	302RV05030 запросить цену →		COVER LED
10	302RW04011 запросить цену →		COVER TOP
11	302RV05090 запросить цену →		KEY WIFI
12	302VN34020 запросить цену →		LABEL QUIET-WIFI RU
13	302RW05020 запросить цену →		COVER LED
14	302RV04020 ✓ в наличии		LID TOP
15	302RV04220 ✓ в наличии		STOPPER

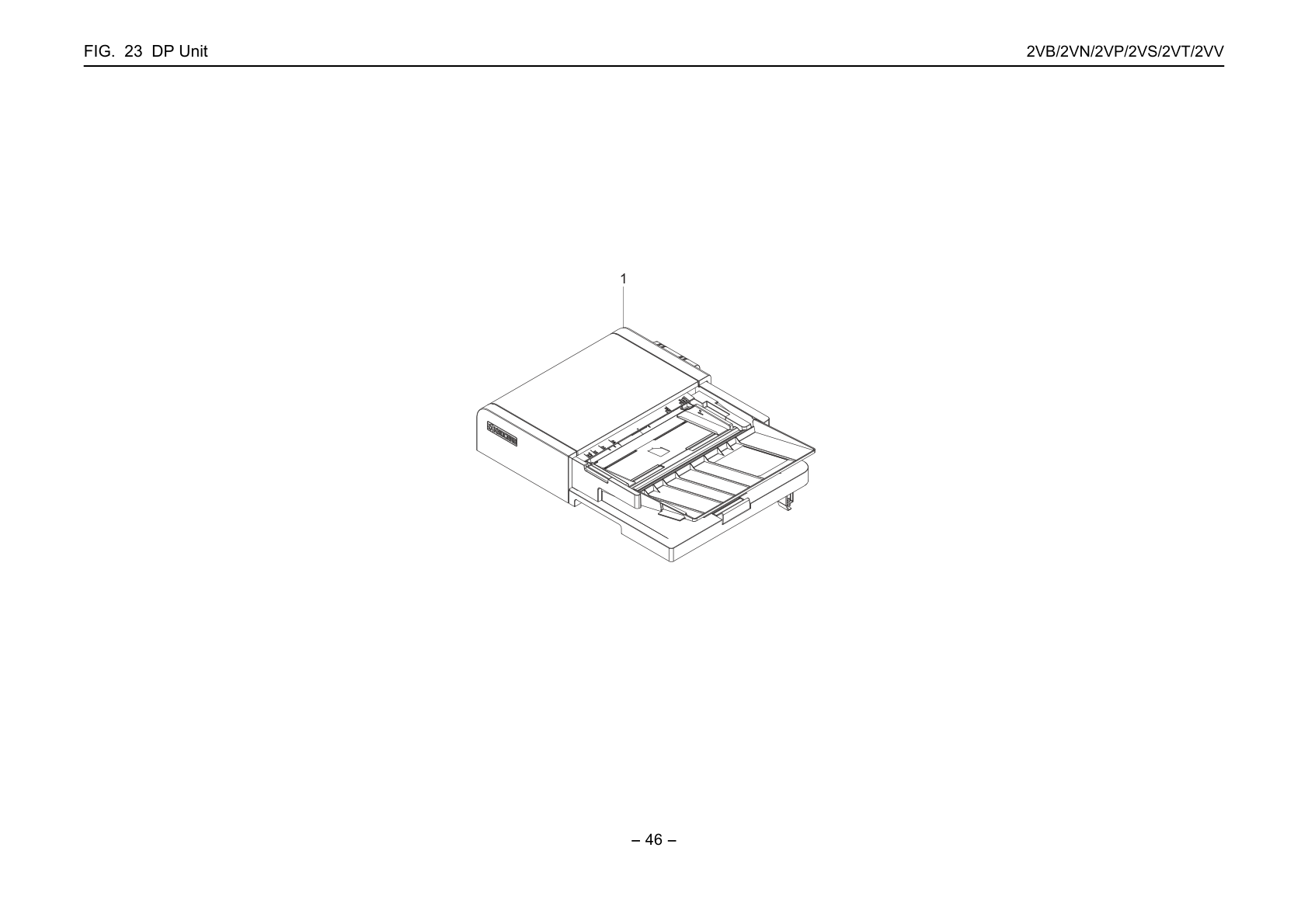

DP Unit

№	Артикул	Альт. артикул	Описание
1	302S093010 запросить цену →		PARTS DP UNIT SP (E)

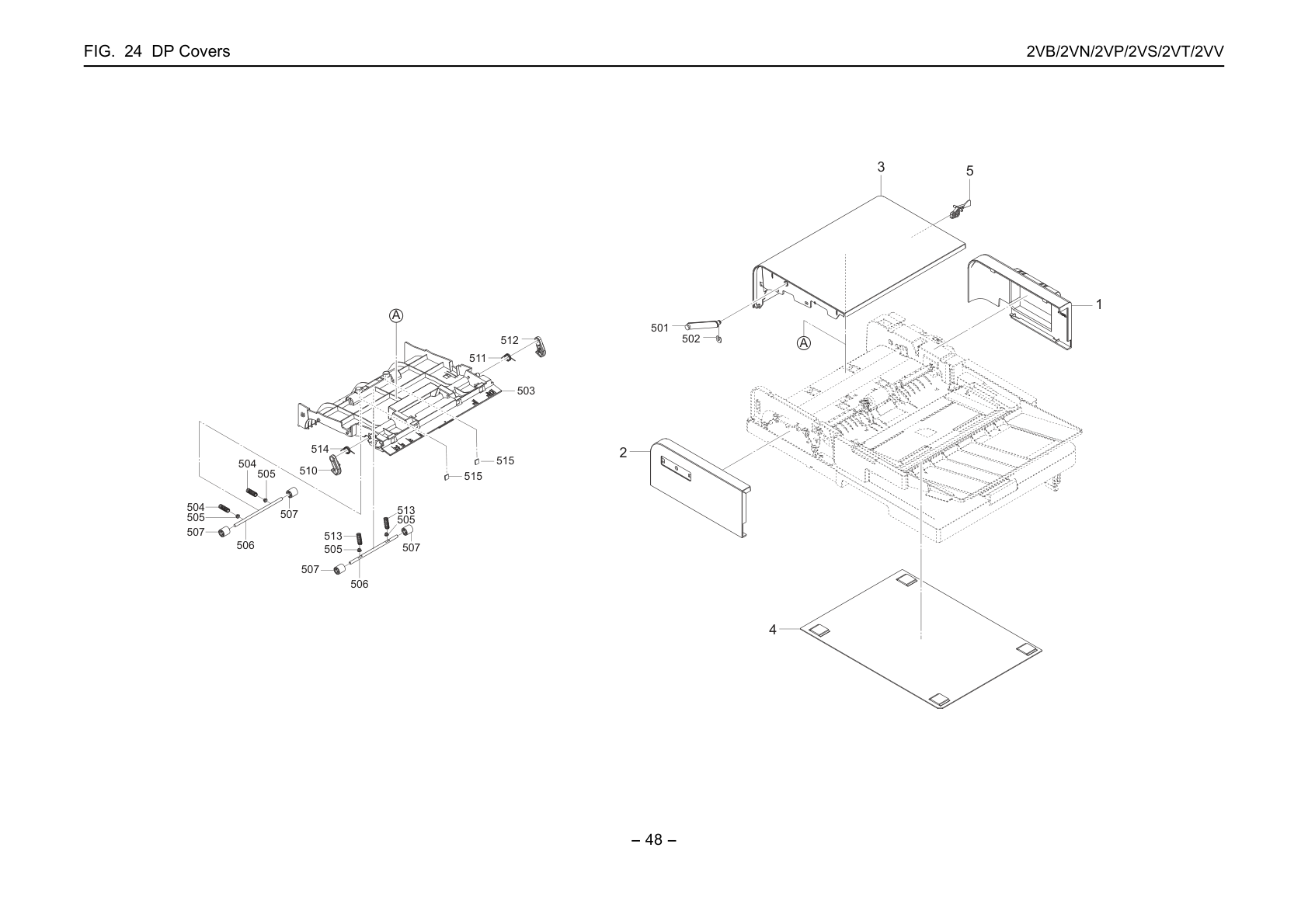

DP Covers

№	Артикул	Альт. артикул	Описание
1	302S018060 ✓ в наличии		COVER REAR
2	302S018050 ✓ в наличии		COVER FRONT
3	302S018040 ✓ в наличии		COVER DP FEED
4	302R794130 ✓ в наличии		PARTS PLATE ORIGINAL SP
5	302S018560 ✓ в наличии		ACTUATOR BASE

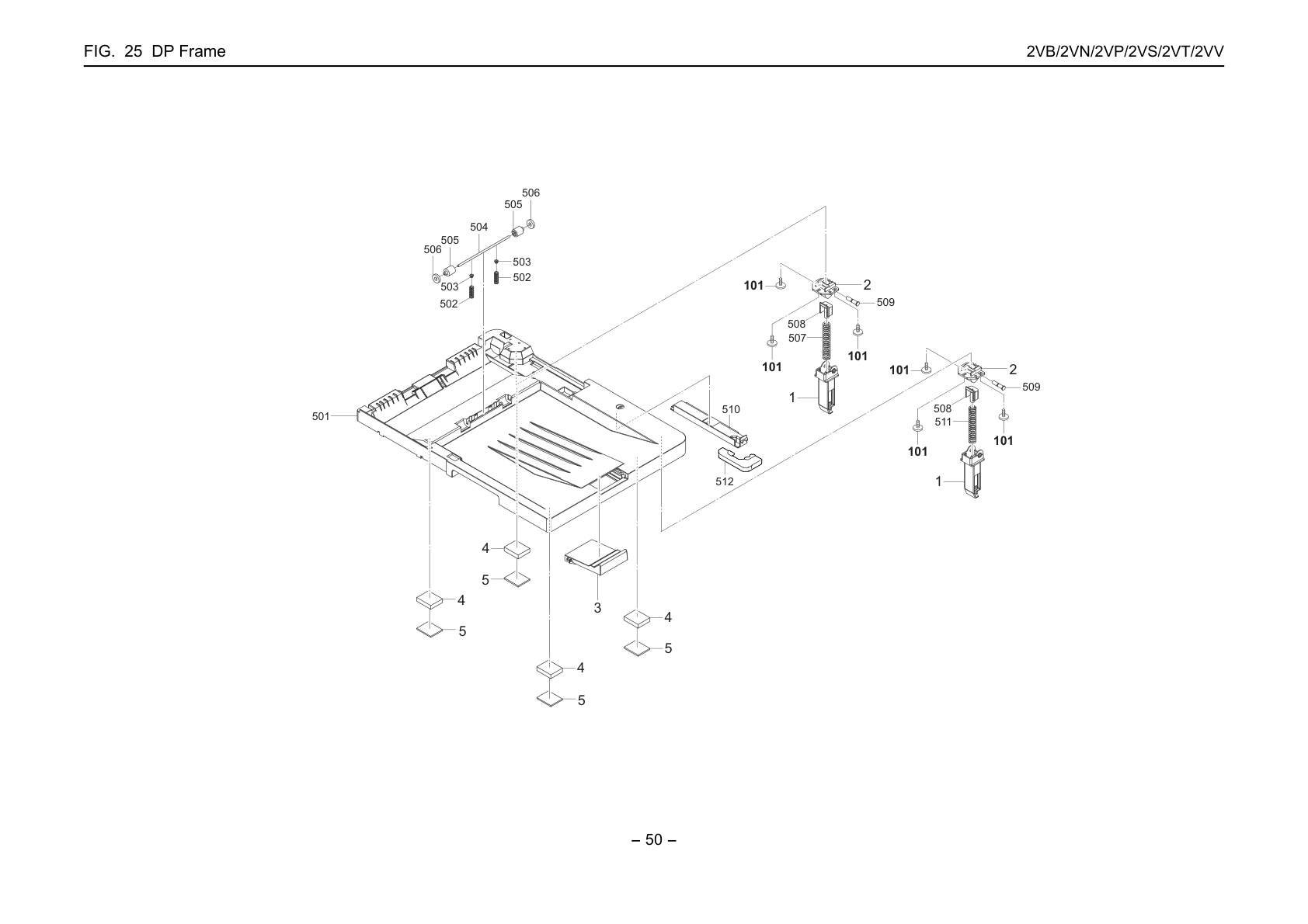

DP Frame

№	Артикул	Альт. артикул	Описание
1	302S018610 ✓ в наличии		HINGE LOW
2	302S018620 ✓ в наличии		HINGE UP
3	302S018250 запросить цену →		STOPPER ORIGINAL
4	303MX02060 запросить цену →		SPONGE ORIGINAL MAT
5	303MX02032 ✓ в наличии		CUSHION ORIGINAL MAT B

DP Paper Feed Section

№	Артикул	Альт. артикул	Описание
3	302S094020 ✓ в наличии		PARTS TABLE MAIN ASSY SP
4	302S018440 ✓ в наличии		COVER TABLE
5	302S034030 запросить цену →		LABEL DP TABLE
6	302S094050 ✓ в наличии		PARTS HOLDER PAD ASSY SP

DP Conveying Section

№	Артикул	Альт. артикул	Описание
1	302S018260 ✓ в наличии		( ACTUATOR )
2	302S018370 ✓ в наличии
3	303LL31430 ✓ в наличии
4	302S018150 ✓ в наличии		( ACTUATOR )
5	302P794010 ✓ в наличии
6	302S018121 запросить цену →
7	302S018180 ✓ в наличии
8	302S018690 запросить цену →
9	303LL31430 ✓ в наличии

DP Drive Section

№	Артикул	Альт. артикул	Описание
1	302NR94010 ✓ в наличии		PARTS CLUTCH 35 Z35R SP
2	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
3	302S094010 запросить цену →		PARTS MOTOR-PM DP SP

Wire Sections 1 (MFP 1)

№	Артикул	Альт. артикул	Описание
1	302VB46010 запросить цену →		CONN.CORD ASSY MPFSOL.MOTOR(RIGHT)
2	302RV46070 запросить цену →		CONN.CORD ASSY CL (FRONT)
3	302RV46010 запросить цену →		CONN.CORD ASSY SOL.MOTOR (LEFT)
4	302RV46060 запросить цену →		CONN.CORD ASSY MAIN MOTOR
5	302RV46090 запросить цену →		CONN.CORD ASSY FEED SENSOR
6	302RV46080 запросить цену →		CONN.CORD ASSY 03CZ-03XR
7	302RV46250 запросить цену →		CONN.CORD ASSY 03CZ-03XR
8	302RV46020 запросить цену →		CONN.CORD ASSY SENSOR(LEFT)

Wire Sections 2 (MFP 2)

№	Артикул	Альт. артикул	Описание
1	302RV46100 запросить цену →		CONN.CORD ASSY 12CZ-12CZ
2	302RV46050 запросить цену →		CONN.CORD ASSY INTER LOCK
3	302RV46140 запросить цену →		CONN.CORD ASSY 10CK-10CK
4	302RV46110 запросить цену →		CONN.CORD ASSY PF

Wire Sections 3 (MFP 3)

№	Артикул	Альт. артикул	Описание
1	302S046050 запросить цену →		CONN.CORD ASSY USB FRONT
2	302RV46160 ✓ в наличии		CONN.CORD ASSY FFC APC
3	302S046040 запросить цену →		CONN.CORD ASSY 08CZ-08CZ
4	302S546040 запросить цену →		CONN.CORD ASSY PANEL
5	302S546030 запросить цену →		CONN.CORD ASSY USB PANEL

Wire Sections 4 (MFP 4)

№	Артикул	Альт. артикул	Описание
1	302S046020 ✓ в наличии		CONN.CORD ASSY FFC ISU
2	302S046010 запросить цену →		CONN.CORD ASSY ISU MOTOR
3	302S046030 ✓ в наличии		CONN.CORD ASSY DP
4	302S146020 запросить цену →		CONN.CORD ASSY FAX CONN
5	302S146010 запросить цену →		CONN.CORD ASSY FAX

Wire Sections 5 (PRINTER 1)

№	Артикул	Альт. артикул	Описание
1	302VB46010 запросить цену →		CONN.CORD ASSY MPFSOL.MOTOR(RIGHT)
2	302RV46070 запросить цену →		CONN.CORD ASSY CL (FRONT)
3	302RV46010 запросить цену →		CONN.CORD ASSY SOL.MOTOR (LEFT)
4	302RV46060 запросить цену →		CONN.CORD ASSY MAIN MOTOR
5	302RV46090 запросить цену →		CONN.CORD ASSY FEED SENSOR
6	302RV46080 запросить цену →		CONN.CORD ASSY 03CZ-03XR
7	302RV46250 запросить цену →		CONN.CORD ASSY 03CZ-03XR
8	302RV46020 запросить цену →		CONN.CORD ASSY SENSOR(LEFT)

Wire Sections 6 (PRINTER 2)

№	Артикул	Альт. артикул	Описание
1	302RV46100 запросить цену →		CONN.CORD ASSY 12CZ-12CZ
2	302RV46050 запросить цену →		CONN.CORD ASSY INTER LOCK
3	302RV46140 запросить цену →		CONN.CORD ASSY 10CK-10CK
4	302RV46110 запросить цену →		CONN.CORD ASSY PF

Wire Sections 7 (PRINTER 3)

№	Артикул	Альт. артикул	Описание
1	302RV46170 запросить цену →		CONN.CORD ASSY USB FRONT
2	302RV46160 ✓ в наличии		CONN.CORD ASSY FFC APC
3	302RV46180 запросить цену →		CONN.CORD ASSY FFC PANEL

Accessories

№	Артикул	Альт. артикул	Описание
1	302FV45020 запросить цену →		AC CORD ASSY
2	7YBEG6G6U001H01 запросить цену →		FERRITE CORE

Paper Ca ssettes

№	Артикул	Альт. артикул	Описание
A01	303RA93010 запросить цену →		CT-1151
	302RV09150 ✓ в наличии		LOCK BOTTOM
	302RV09180 запросить цену →		SPRING LOCK BOTTOM
	302RV09080 ✓ в наличии		CURSOR LEFT
	302RV09090 ✓ в наличии		CURSOR RIGHT
	3V2BS06100 ✓ в наличии		SPRING END/3070P319 A4
	5MVG127DN071 ✓ в наличии		GEAR CASSETTE
	302RV09100 ✓ в наличии		CURSOR END
	302RV09140 ✓ в наличии		PAPER INDICATOR
	302RV09050 ✓ в наличии		SPRING BOTTOM
	302RV09040 ✓ в наличии		PLATE BOTTOM
	302F909210 ✓ в наличии		PAD BOTTOM
	303RA09010 запросить цену →		COVER CASSETTE
	302RV09130 ✓ в наличии		SPRING RETARD
	302RV09120 ✓ в наличии		HOLDER RETARD
	302F909171 ✓ в наличии		RETARD ROLLER ASSY
	302RV09110 ✓ в наличии		GUIDE RETARD

Paper Feed Section

№	Артикул	Альт. артикул	Описание
A01	302RV94070 ✓ в наличии		PARTS HOLDER FEED ASSY SP
	302HS06090 запросить цену →		GEAR Z22S FEED
	302HN06080 ✓ в наличии		PULLEY PICKUP ASSY
	302F906230 ✓ в наличии		PULLEY FEED ASSY
4	302RV28110 запросить цену →		COVER CASSETTE REAR
5	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
6	303RA06020 запросить цену →		ACTUATOR FEED
7	303RA31040 запросить цену →		GEAR Z58R-Z41L
8	303RA31050 запросить цену →		GEAR Z57L
9	302LC94292 ✓ в наличии		PARTS MOTOR-BL W10 SP
10	303RA31030 запросить цену →		GEAR Z104R-Z61L
11	303RA31060 запросить цену →		GEAR MIDDLE Z26S
12	303RA31070 запросить цену →		GEAR CLUTCH Z28S
13	302NR94010 ✓ в наличии		PARTS CLUTCH 35 Z35R SP
14	303RA94010 ✓ в наличии		PARTS PWB PF CONT ASSY SP
15	303RA94020 запросить цену →		PARTS ROLLER MIDDLE ASSY SP
16	303RA06030 запросить цену →		ACTUATOR PE

Wire Se ction

№	Артикул	Альт. артикул	Описание
1	303RA46030 запросить цену →		CONN.CORD ASSY 06CK-05CK
2	303RA46040 запросить цену →		CONN.CORD ASSY CL
3	303RA46050 запросить цену →		CONN.CORD ASSY 03CZ-03XR
