KYOCERA ECOSYS M8130cidn, Rev2 — каталог запчастей со схемами

Содержание

• Covers
• Frames 1
• Frames 2
• Paper Cassette
• Paper Feed Section
• Exit Section
• Paper Conveying Section
• Scanner Section(24ppm(A))
• Scanner Section(24ppm(B)/30ppm)
• Laser Scanner Section
• Developer Section
• Image Formation Section
• Transfer Section
• Fuser Section
• Drive Section
• Cooling Section

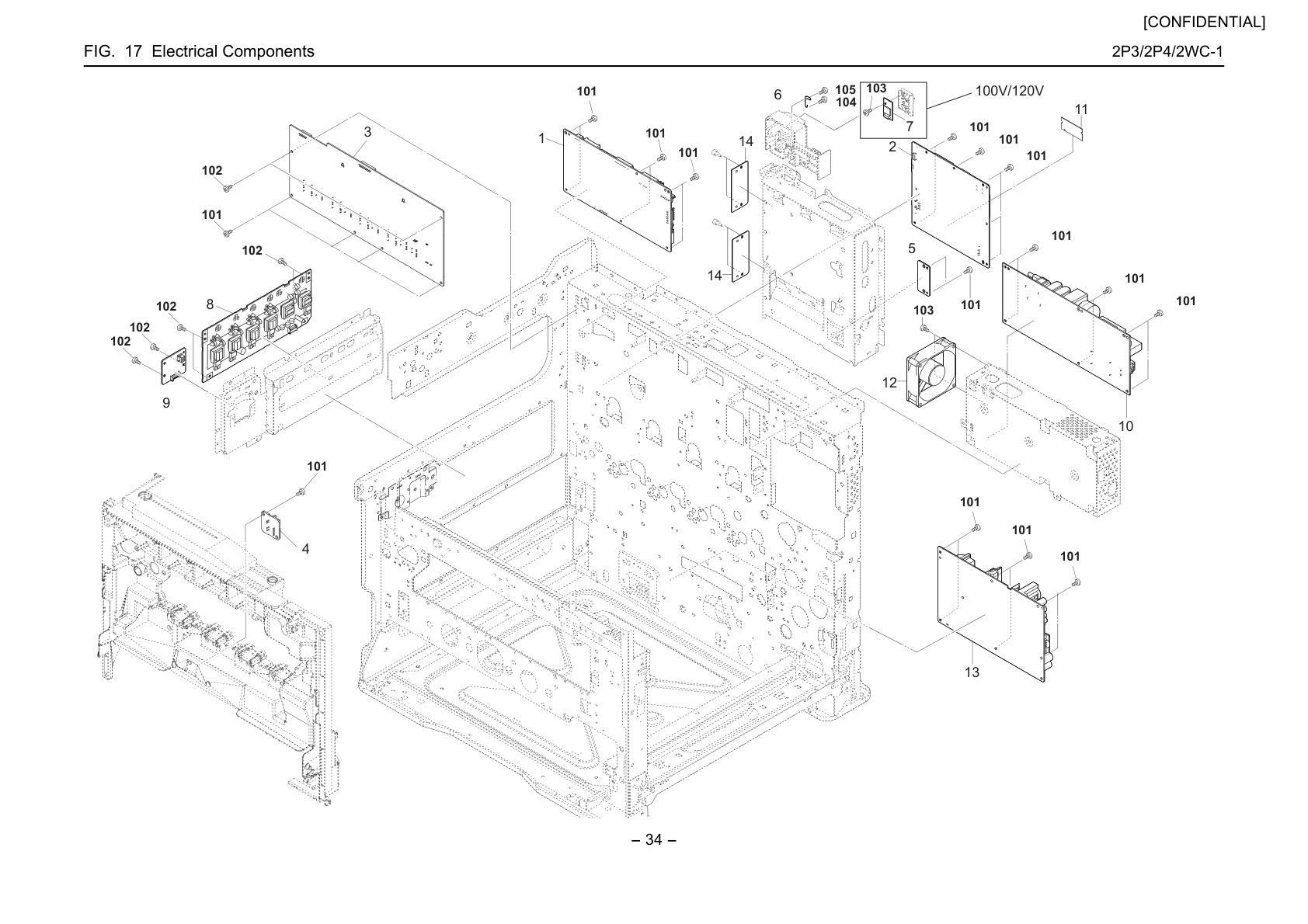

• Electrical Components

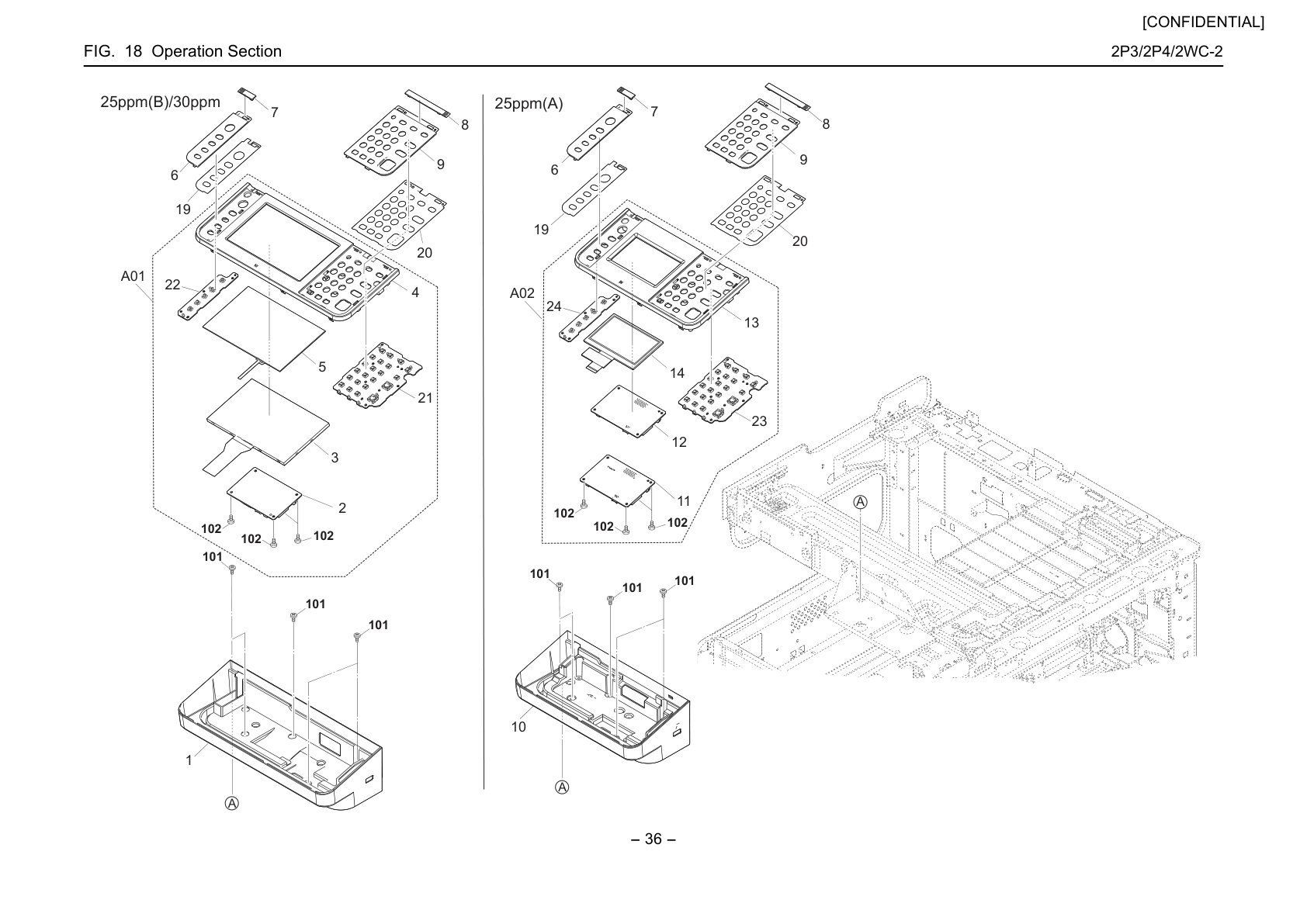

• Operation Section

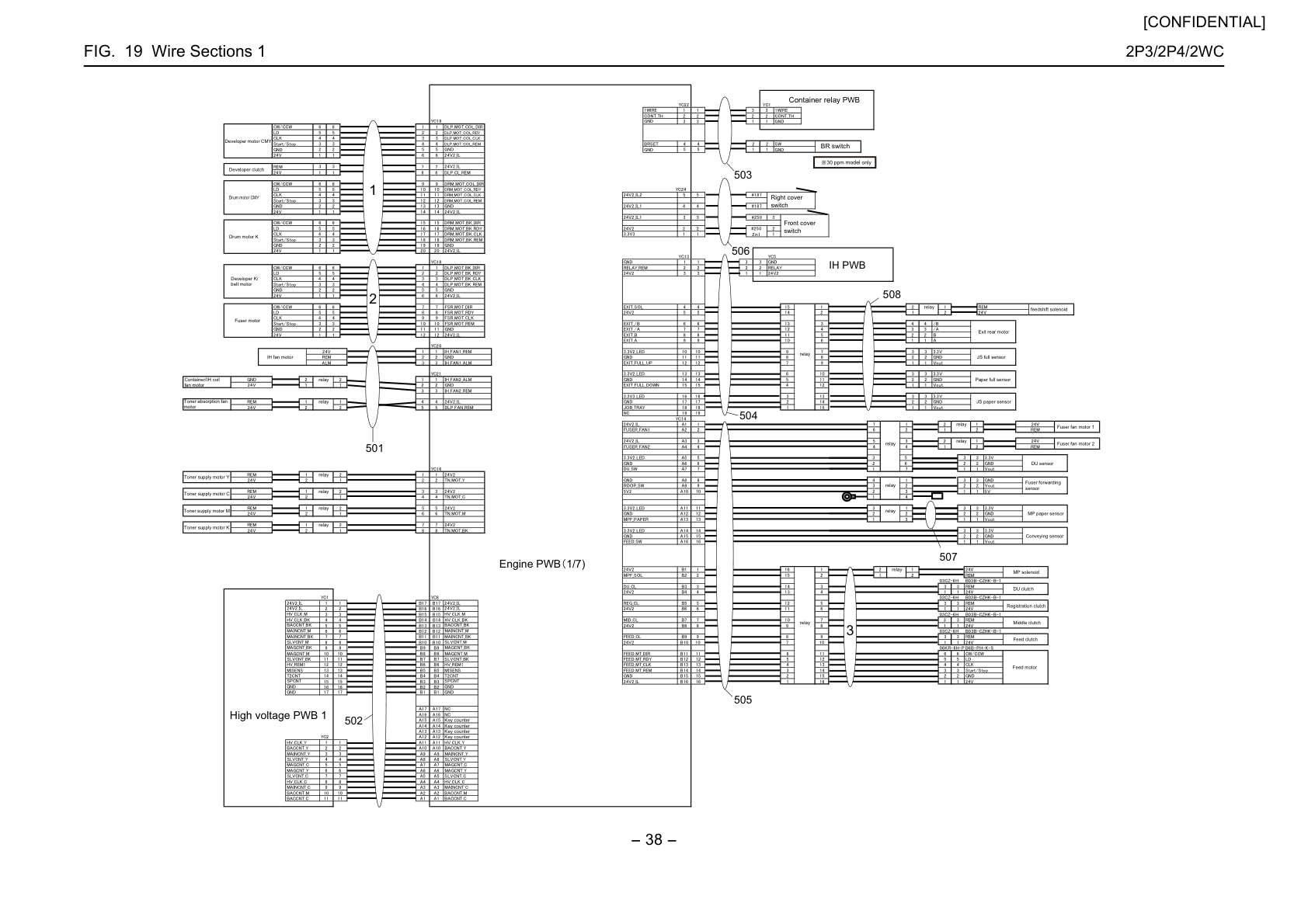

• Wire Sections 1

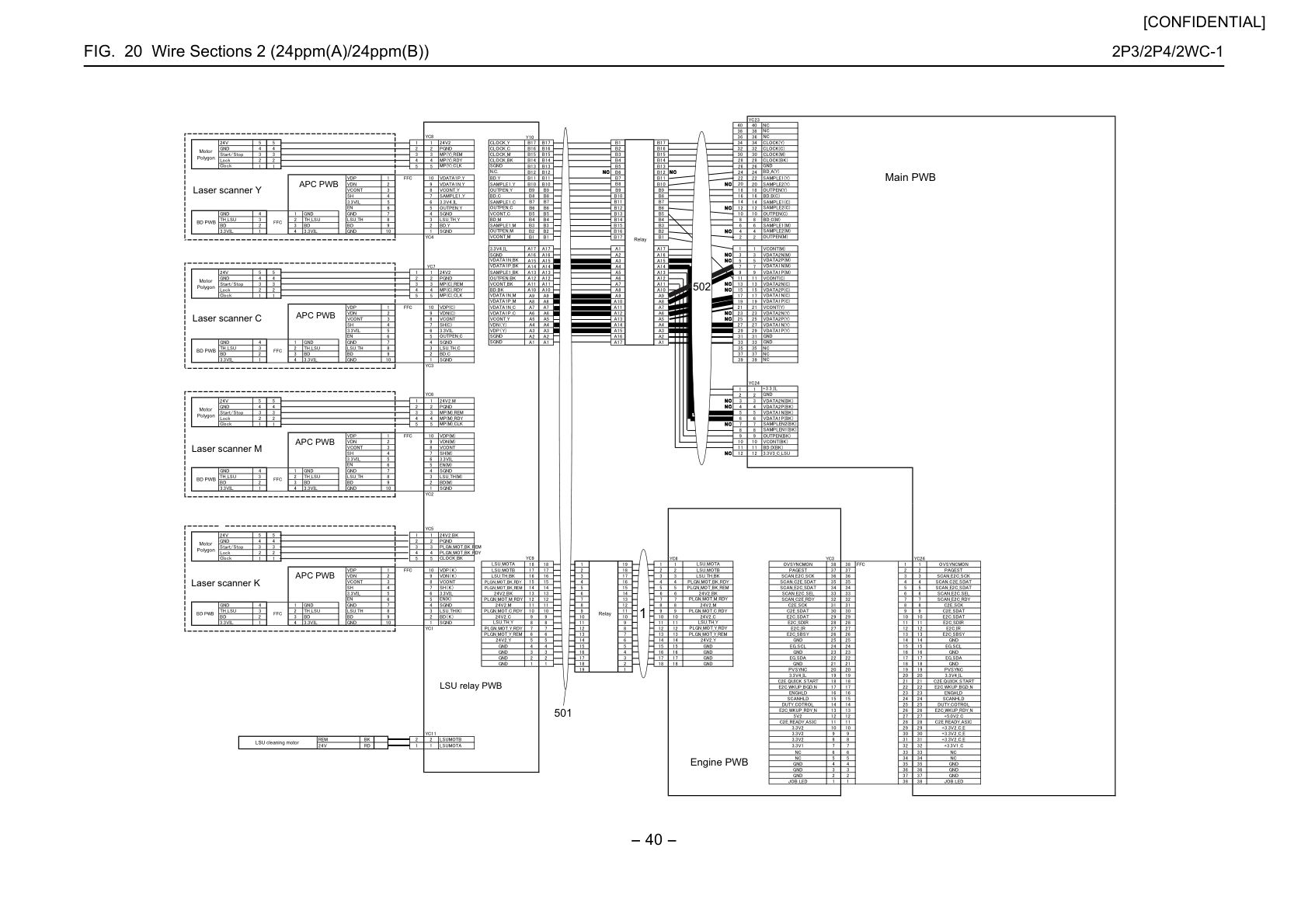

• Wire Sections 2 (24ppm(A)/24ppm(B))

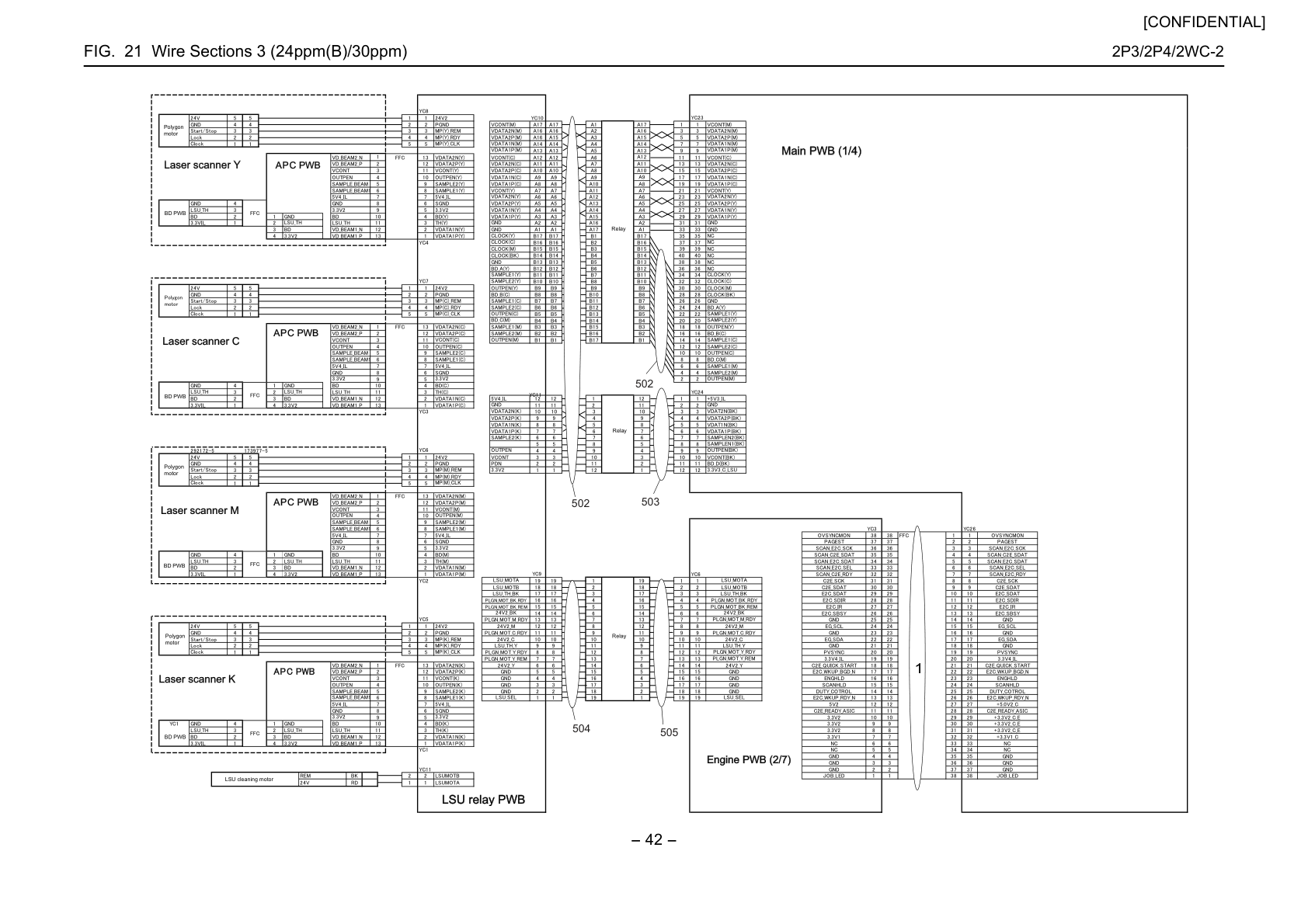

• Wire Sections 3 (24ppm(B)/30ppm)

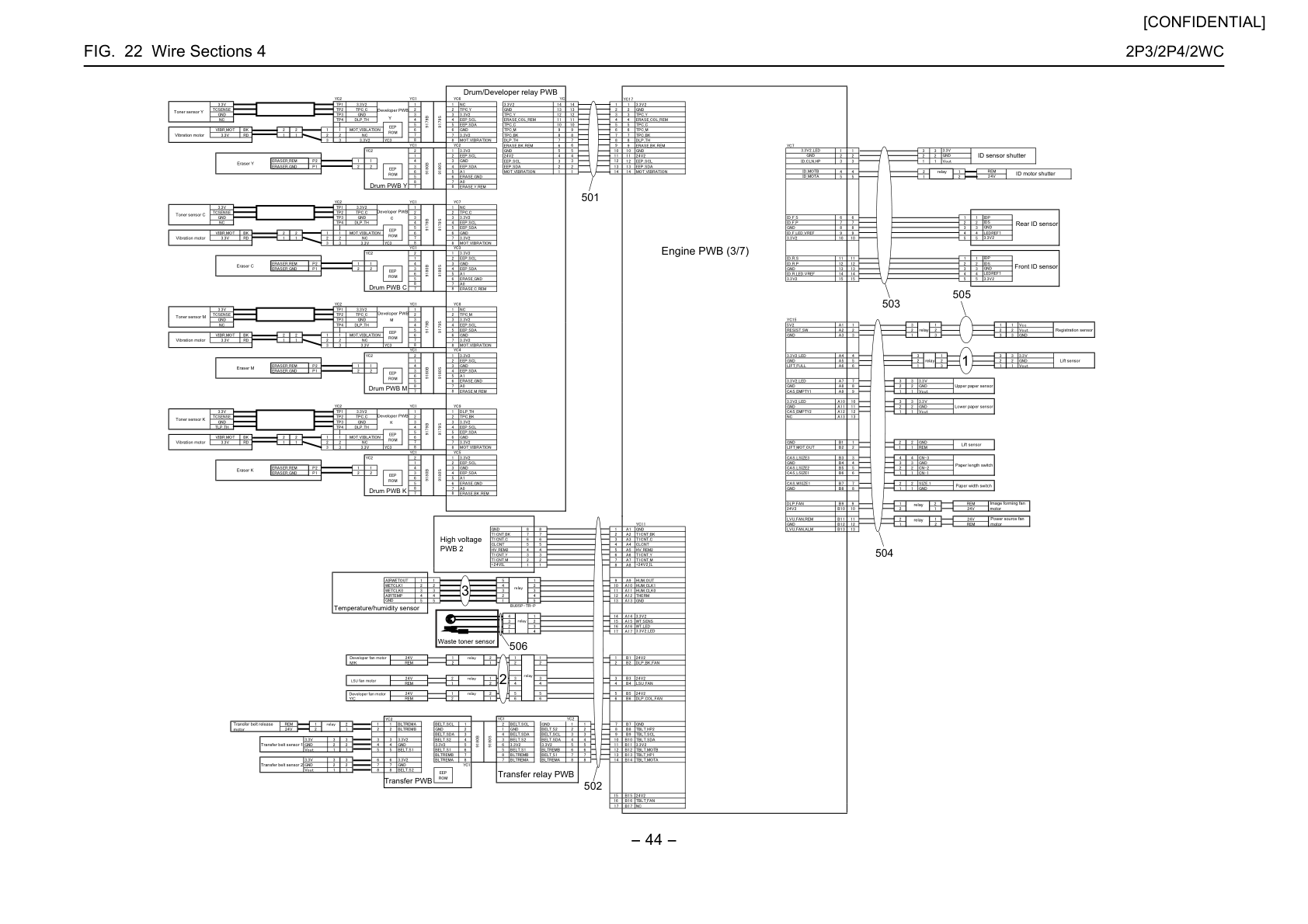

• Wire Sections 4

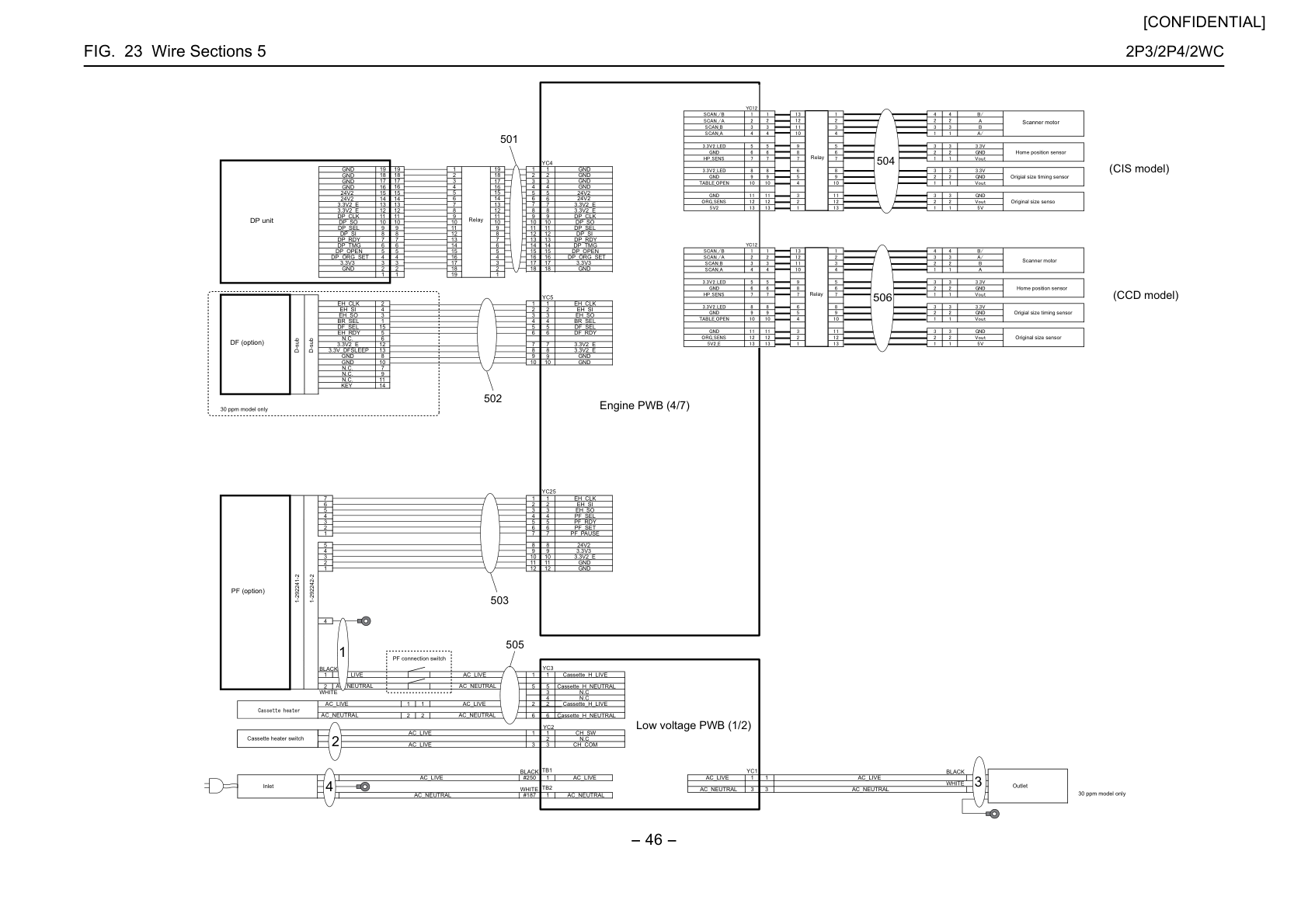

• Wire Sections 5

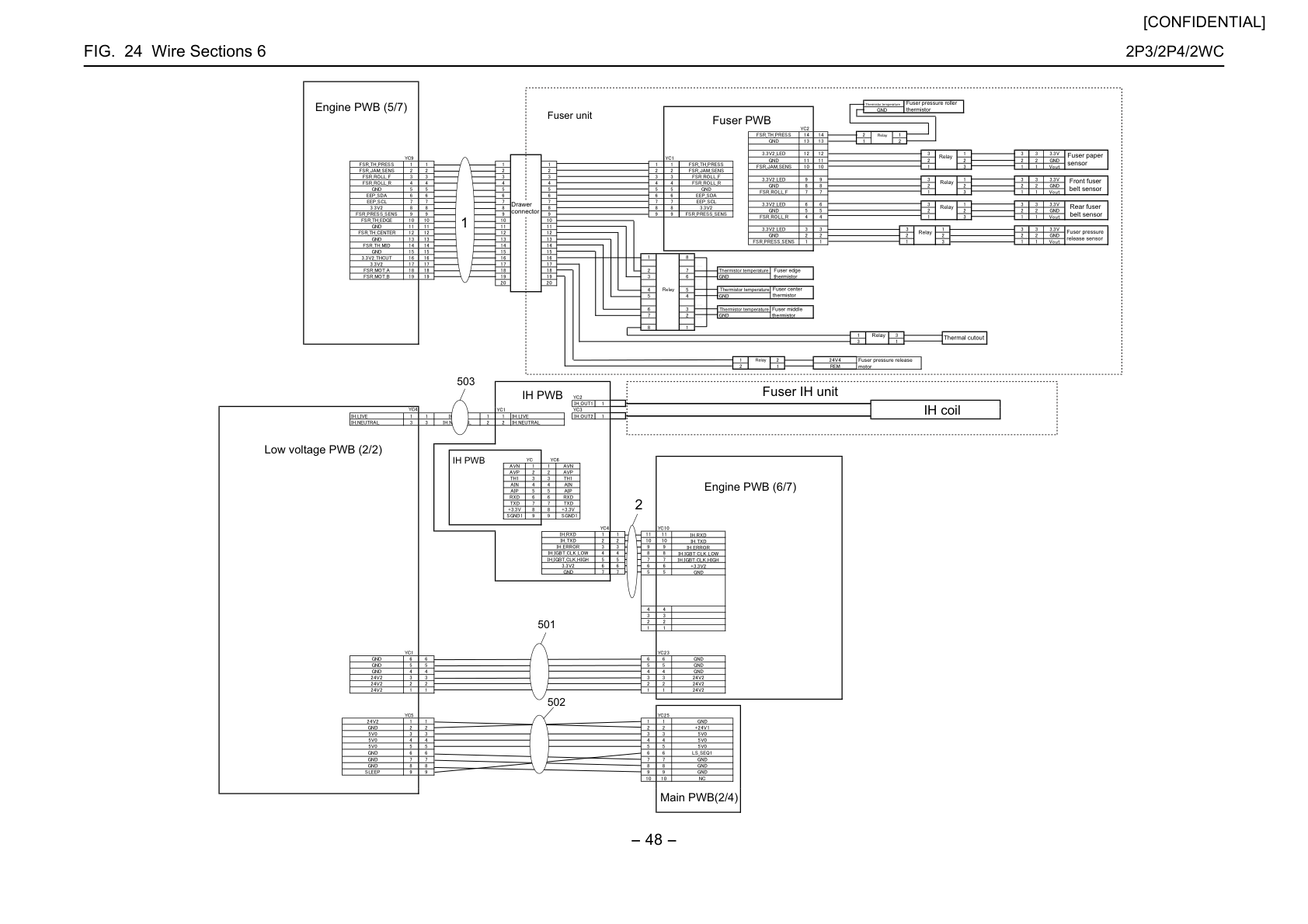

• Wire Sections 6

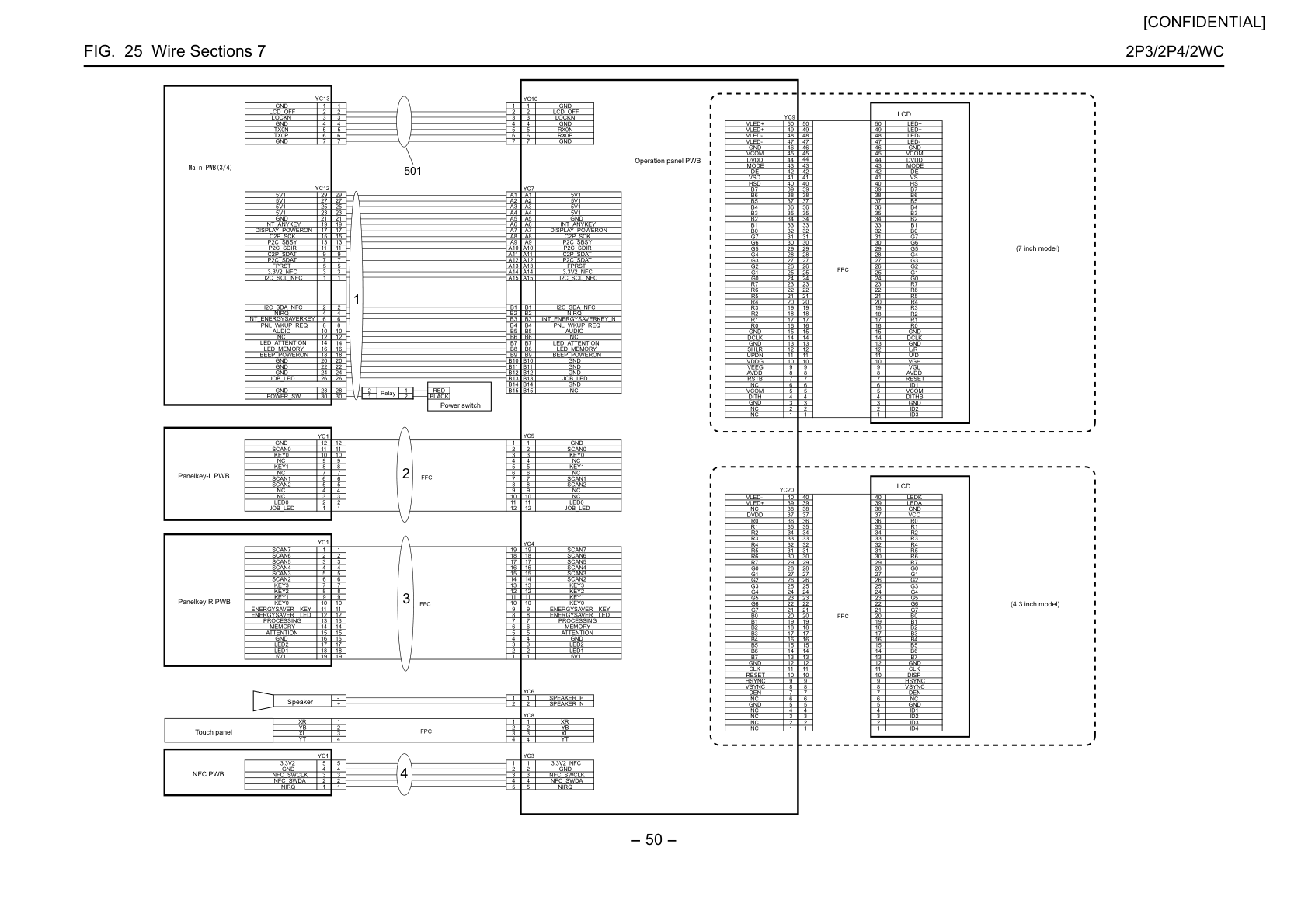

• Wire Sections 7

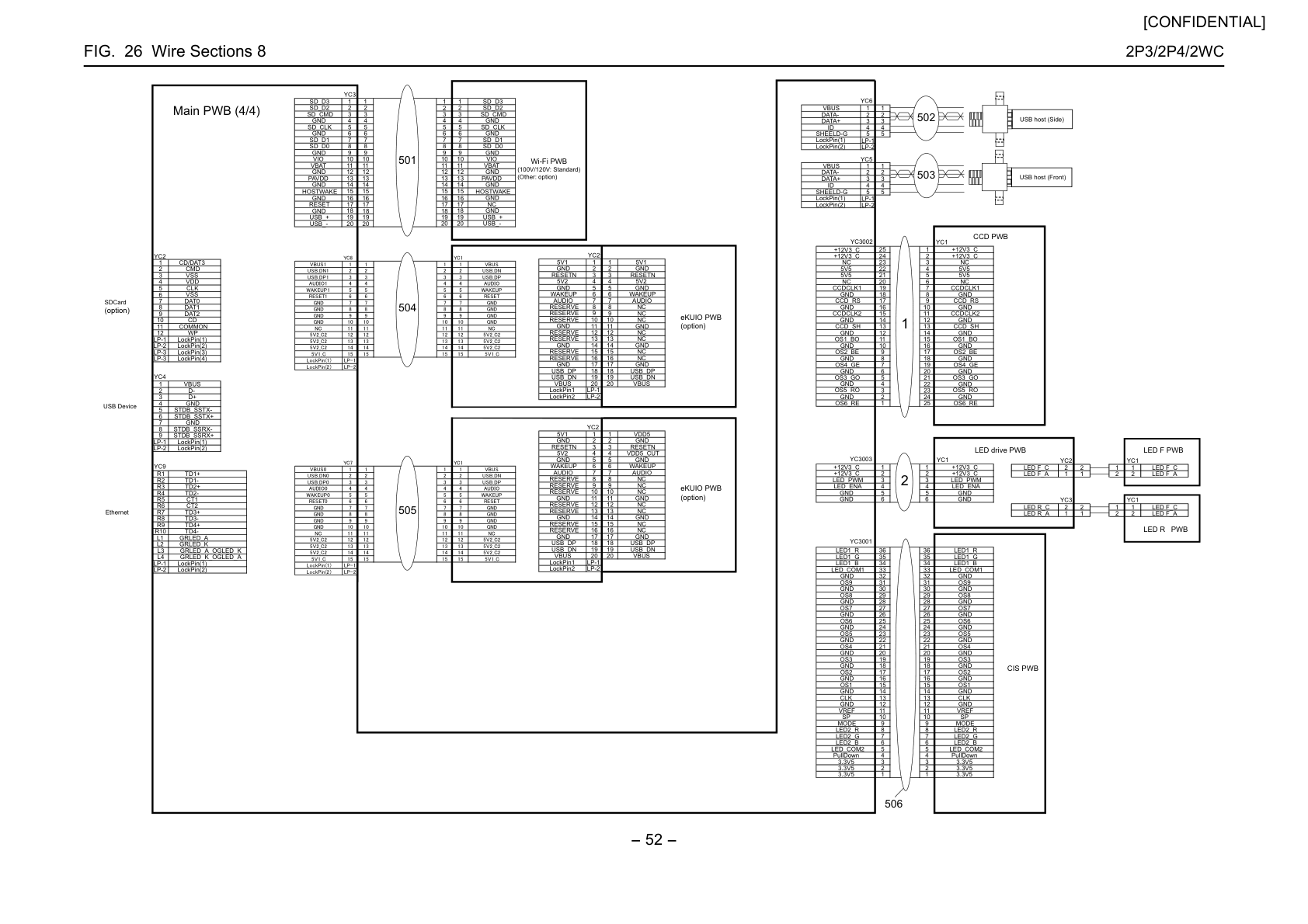

• Wire Sections 8

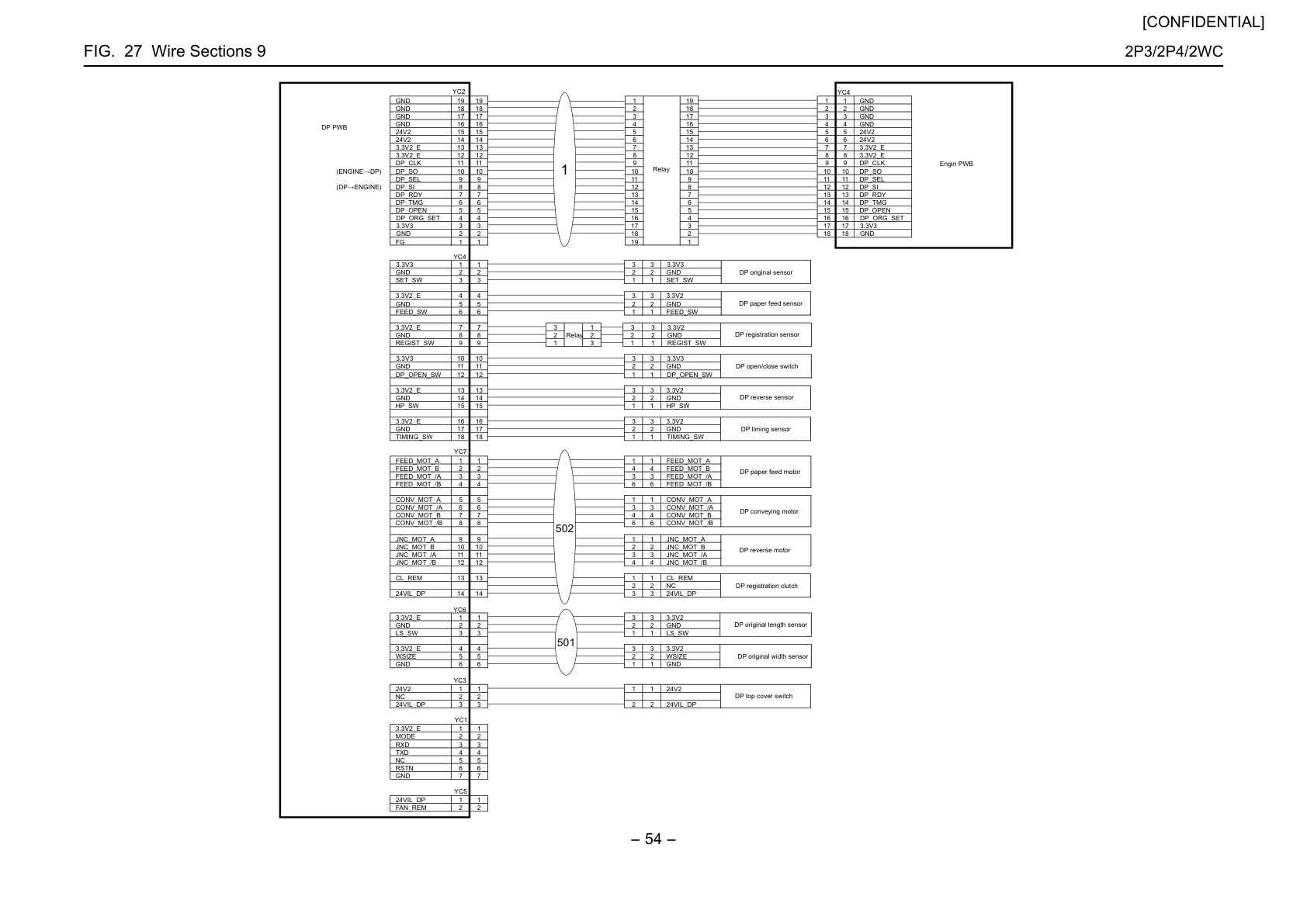

• Wire Sections 9

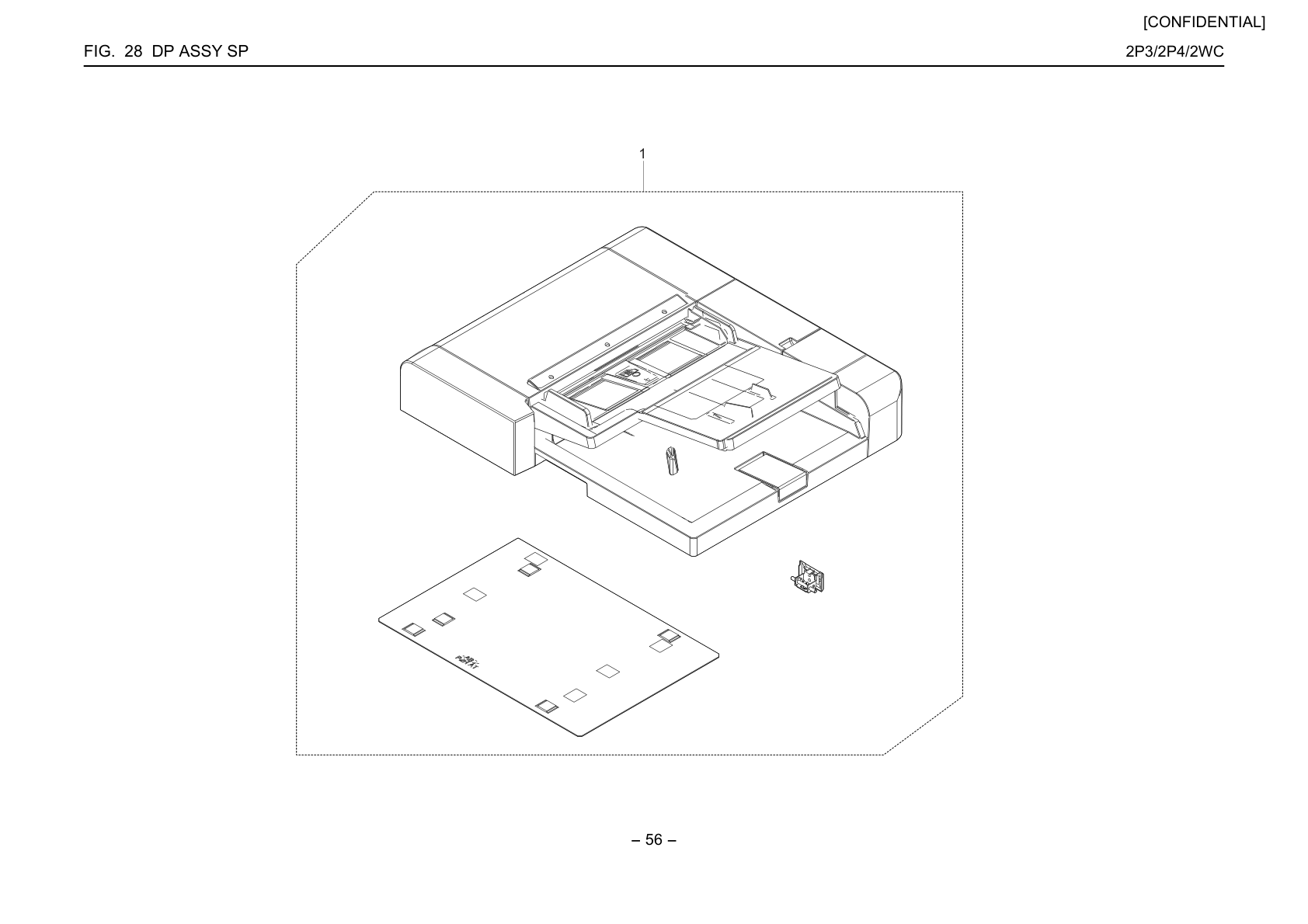

• DP ASSY SP

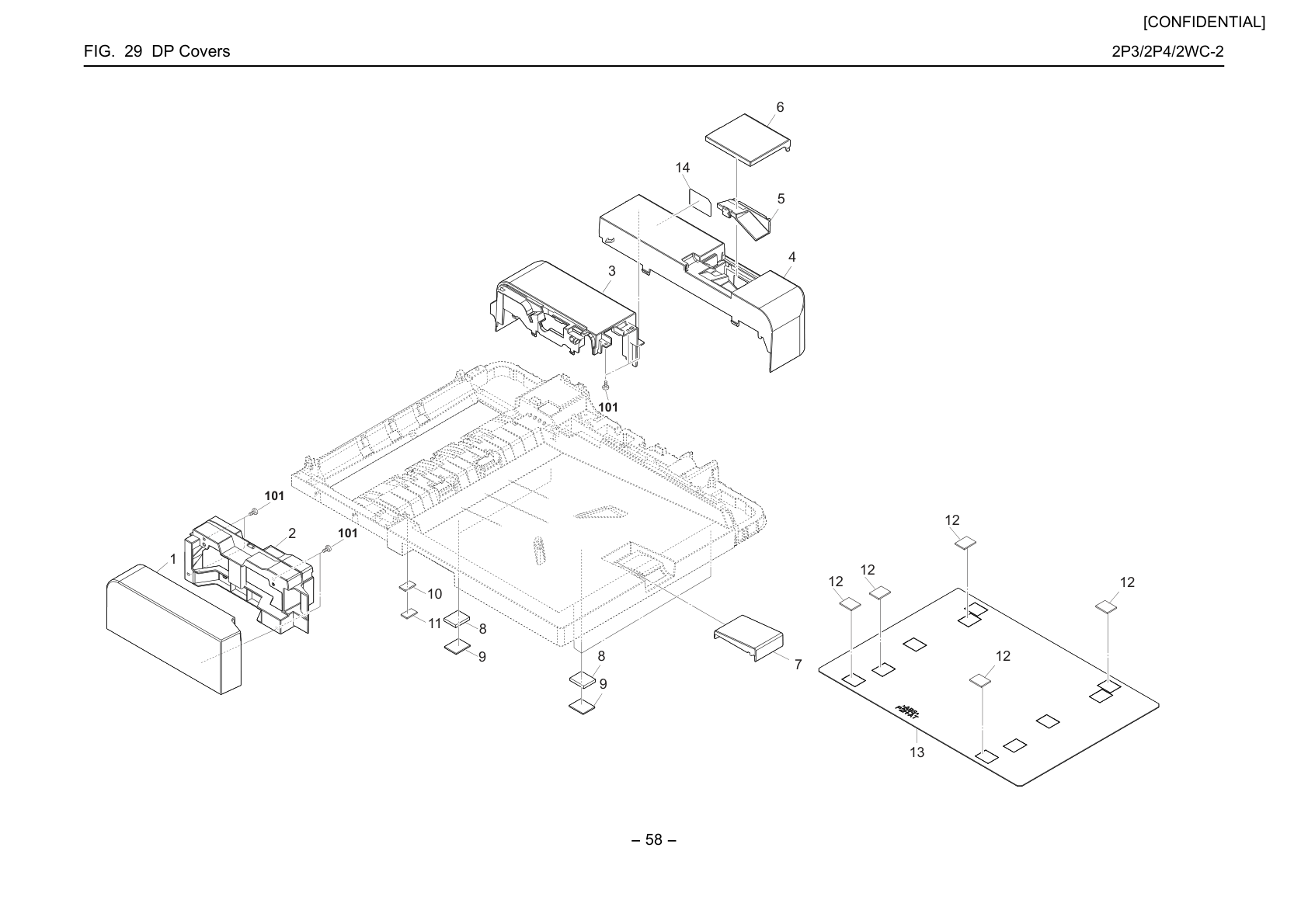

• DP Covers

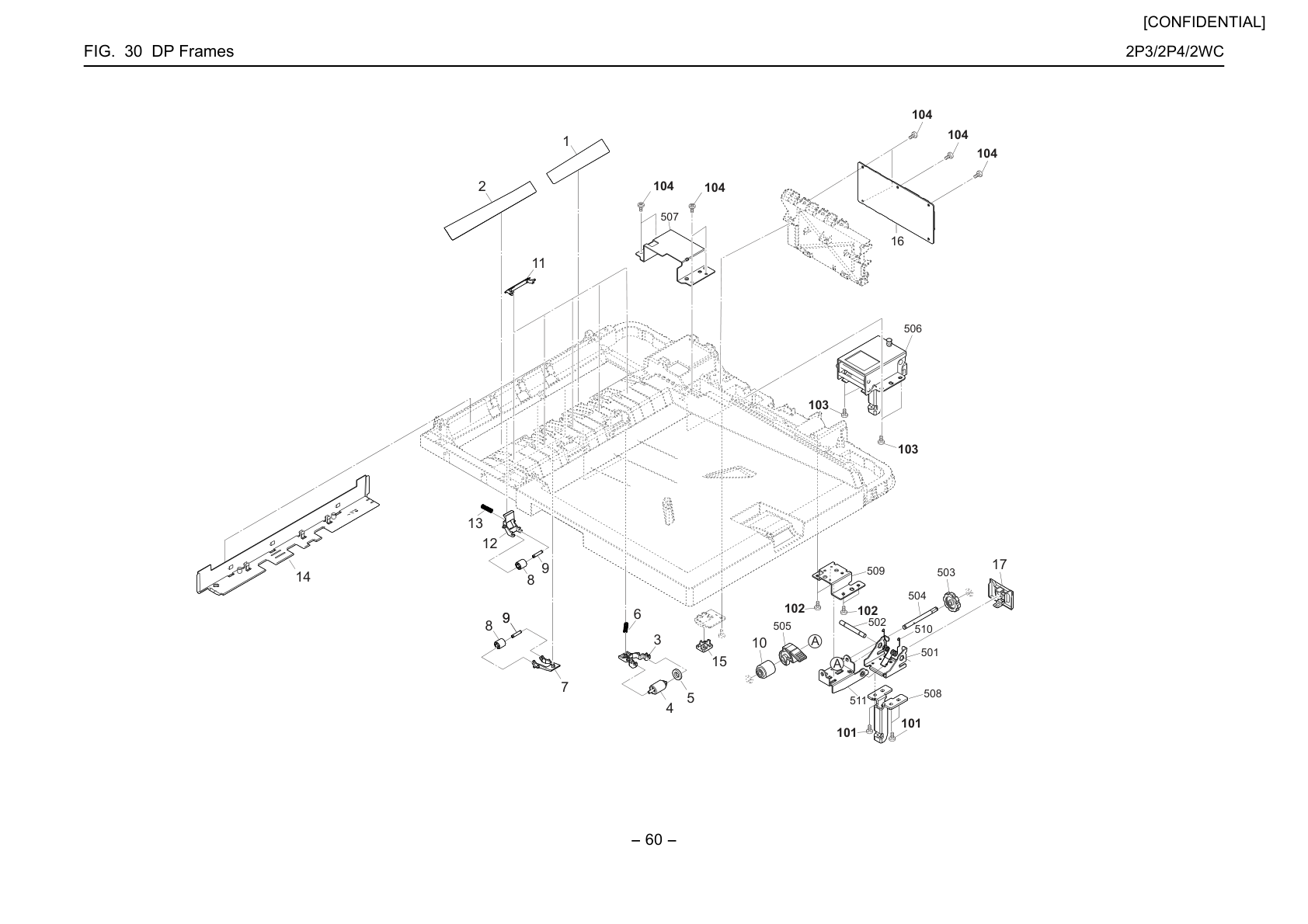

• DP Frames

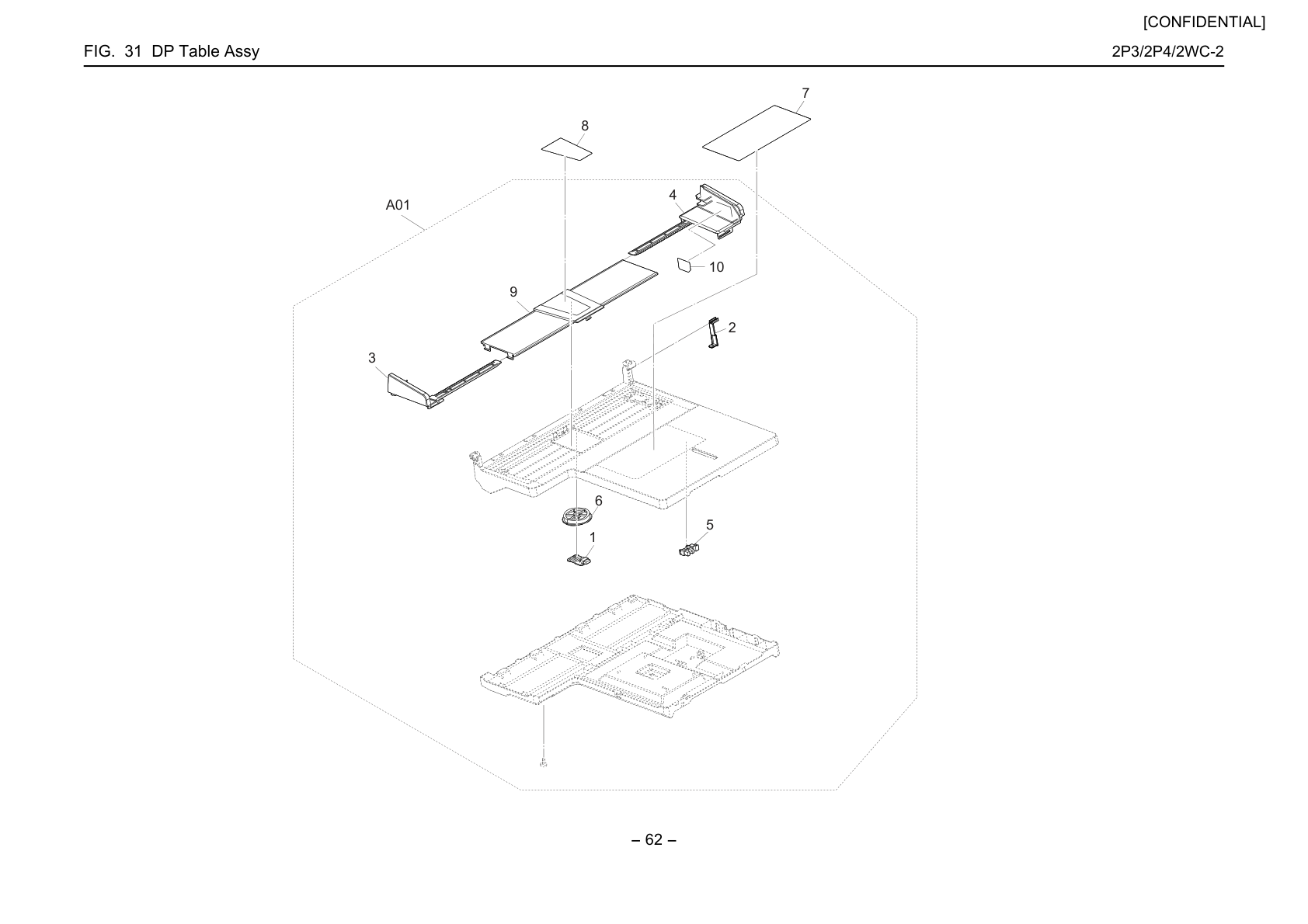

• DP Table Assy

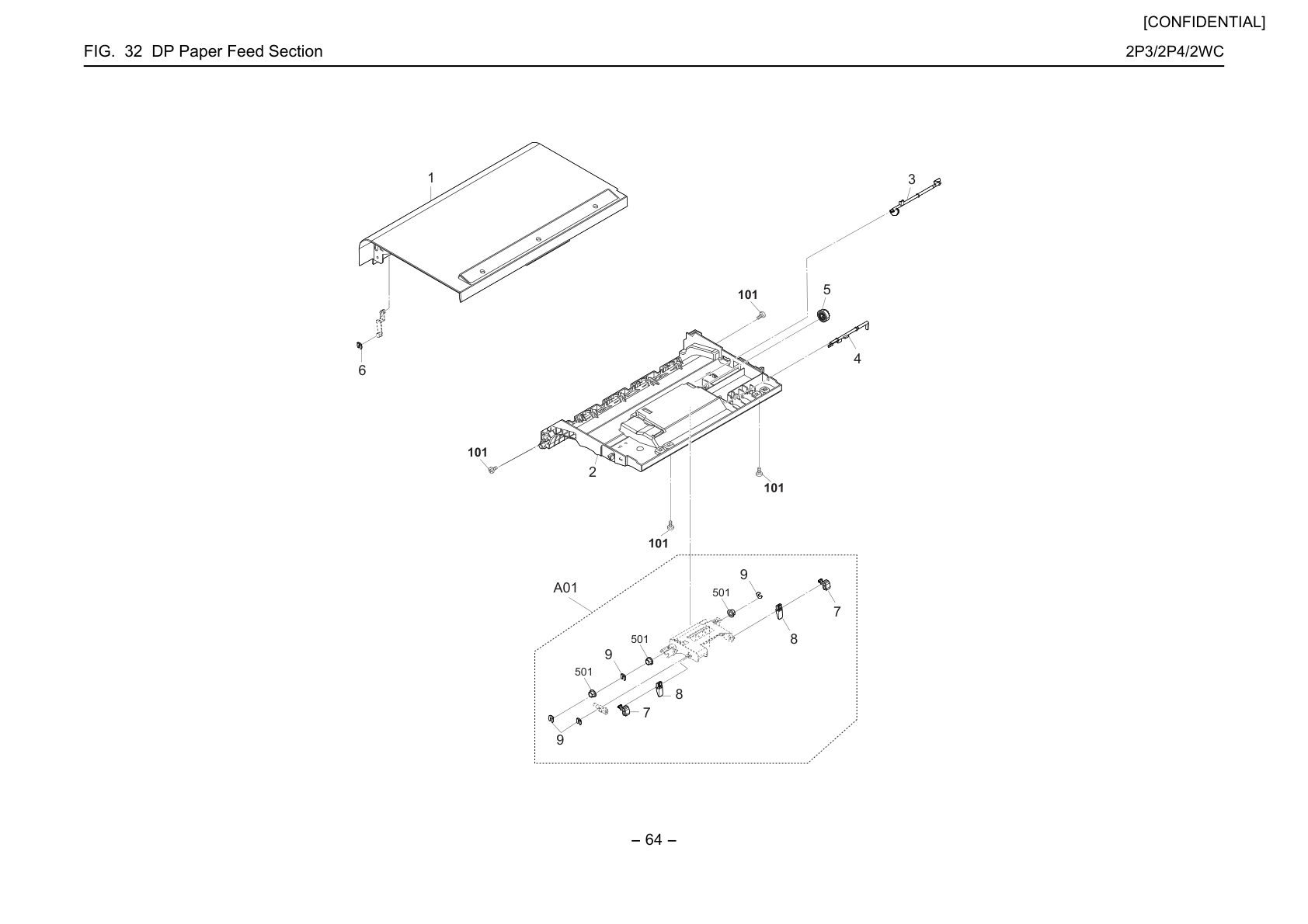

• DP Paper Feed Section

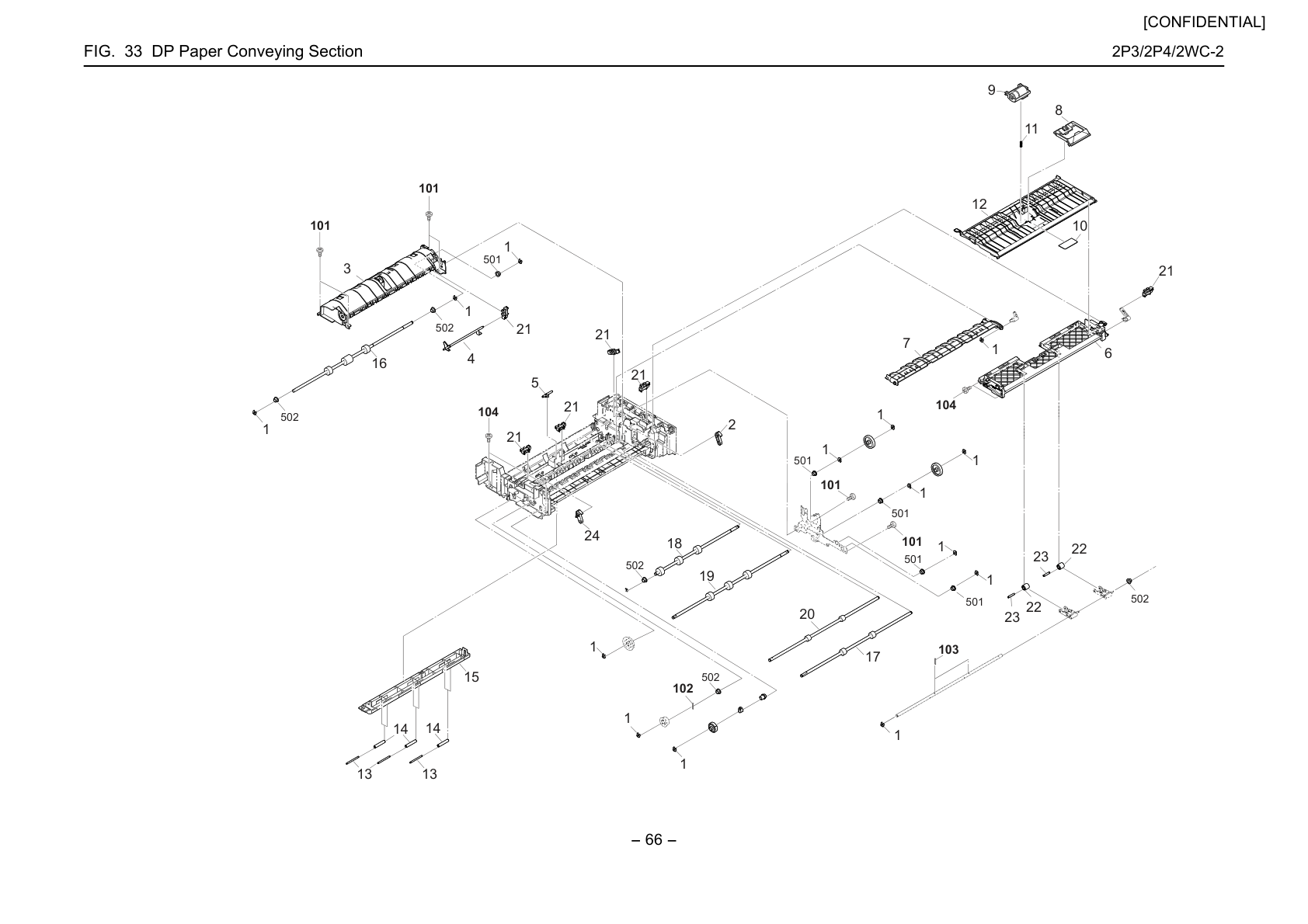

• DP Paper Conveying Section

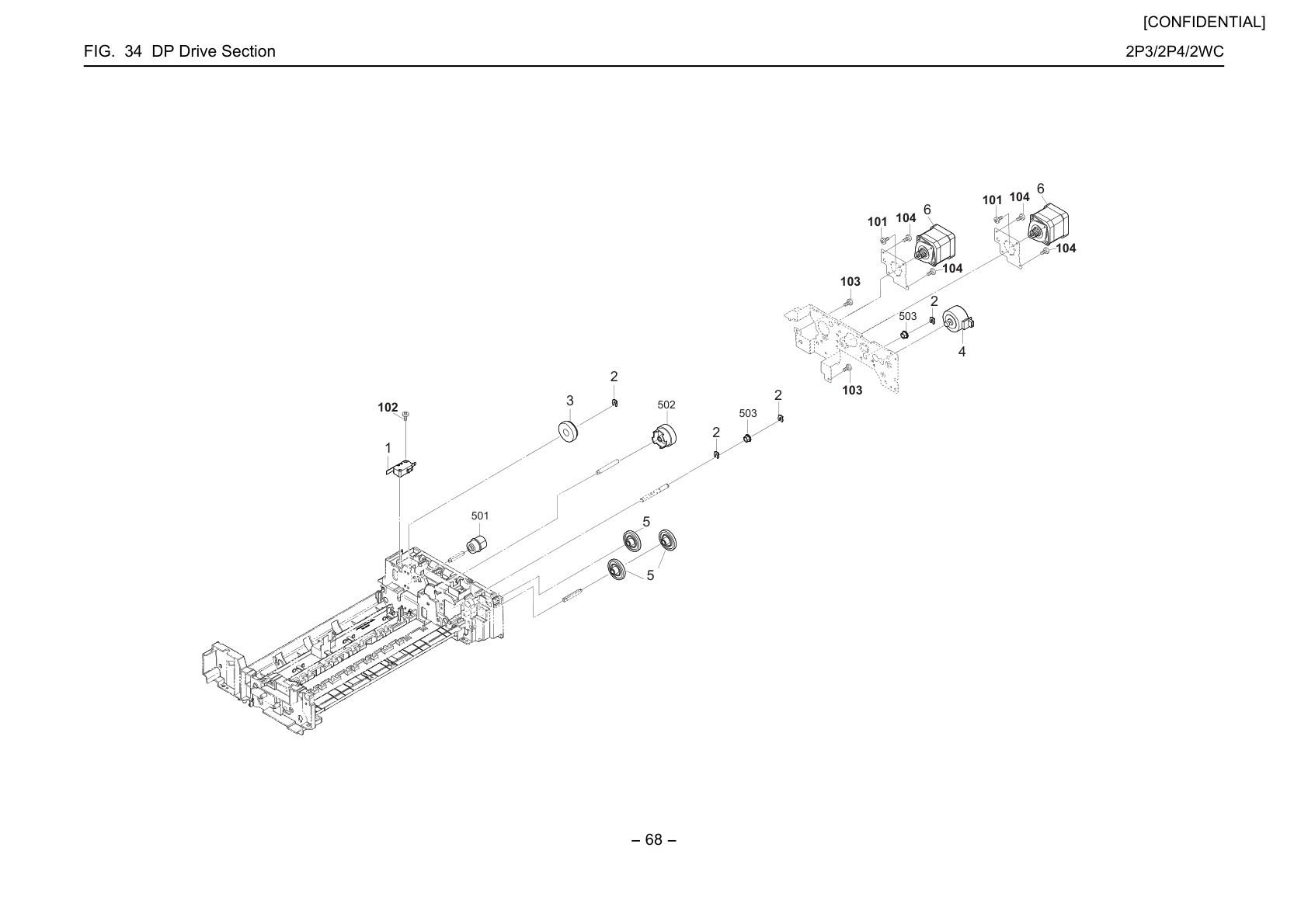

• DP Drive Section

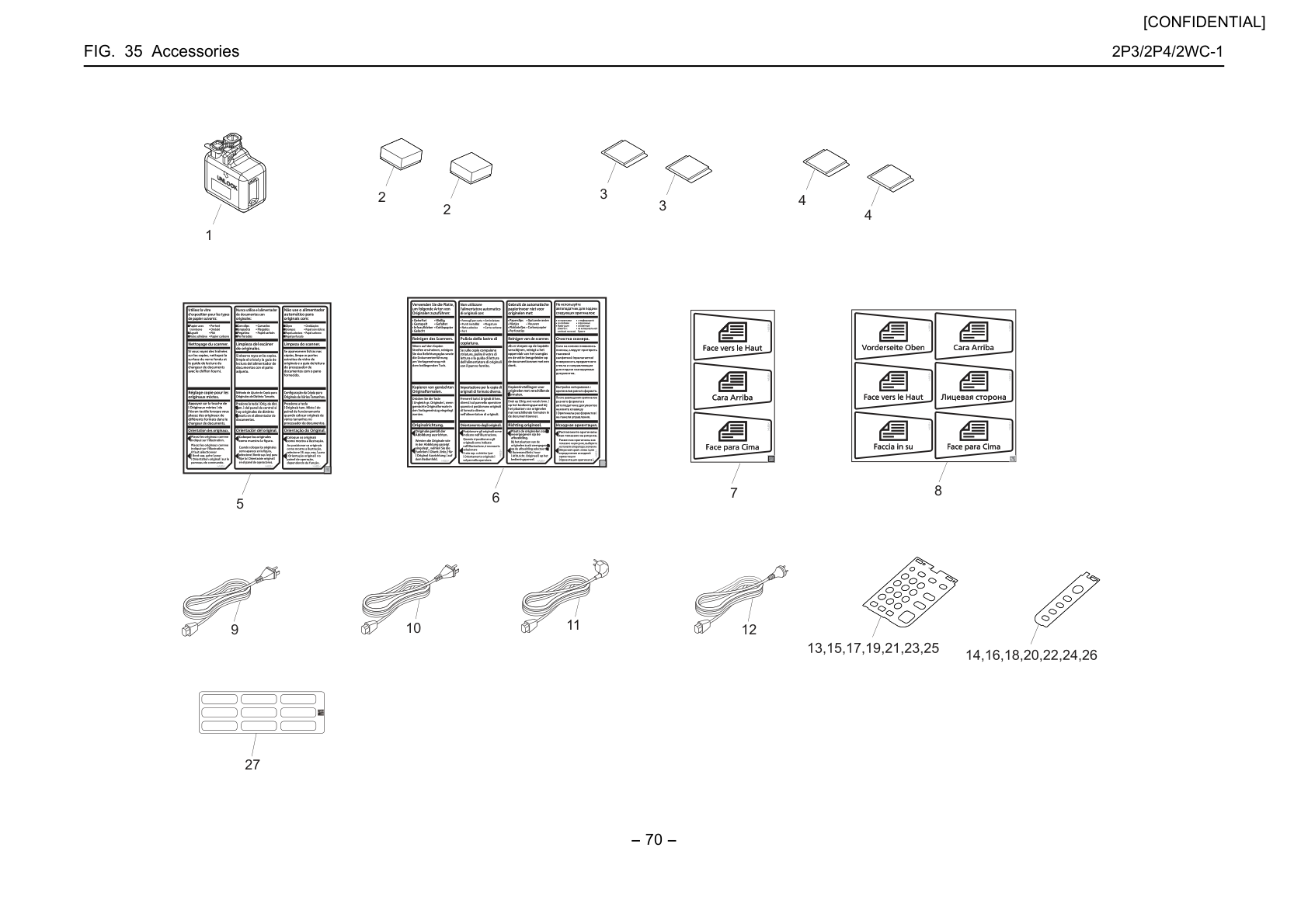

• Accessories

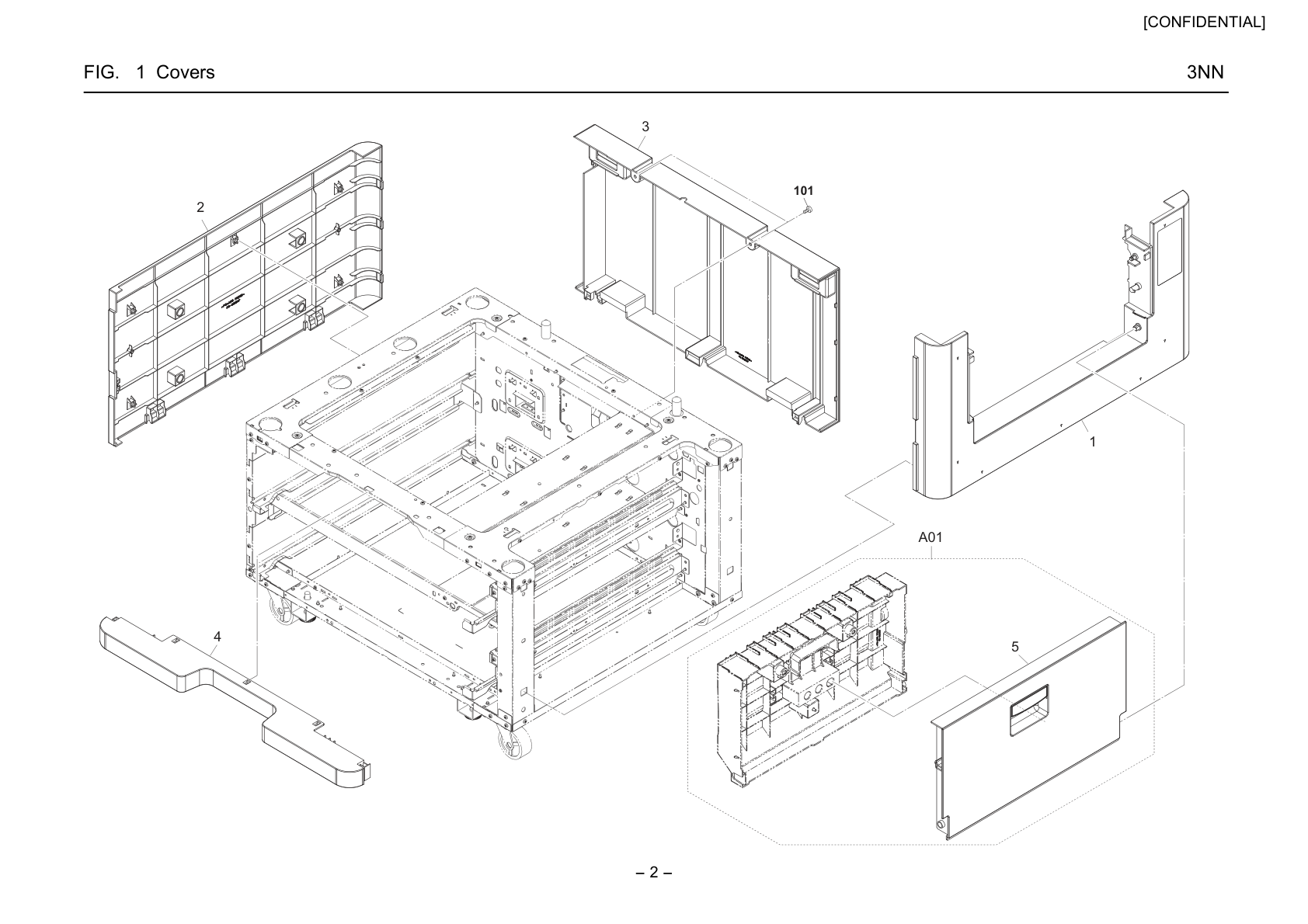

• Covers

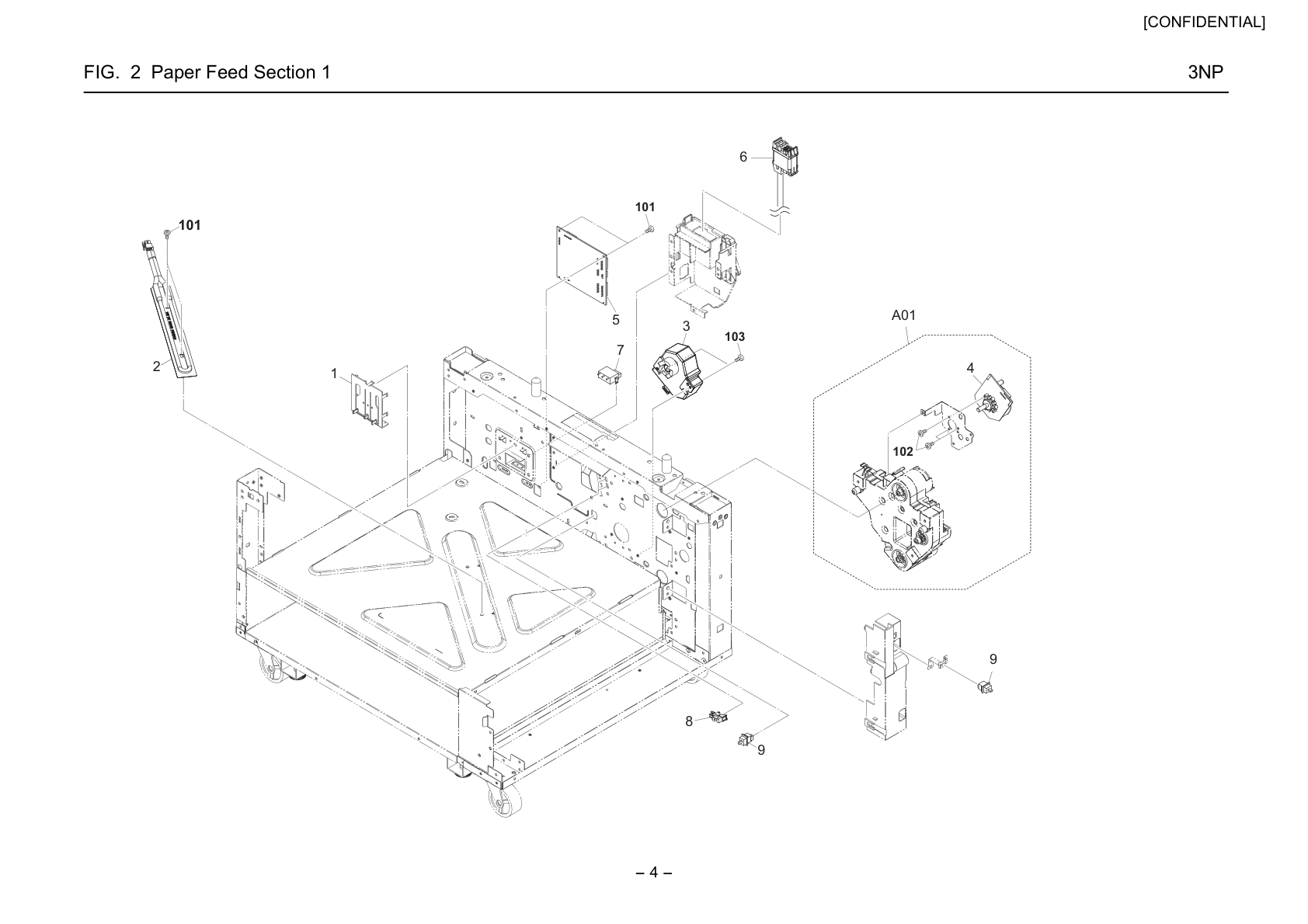

• Paper Feed Section 1

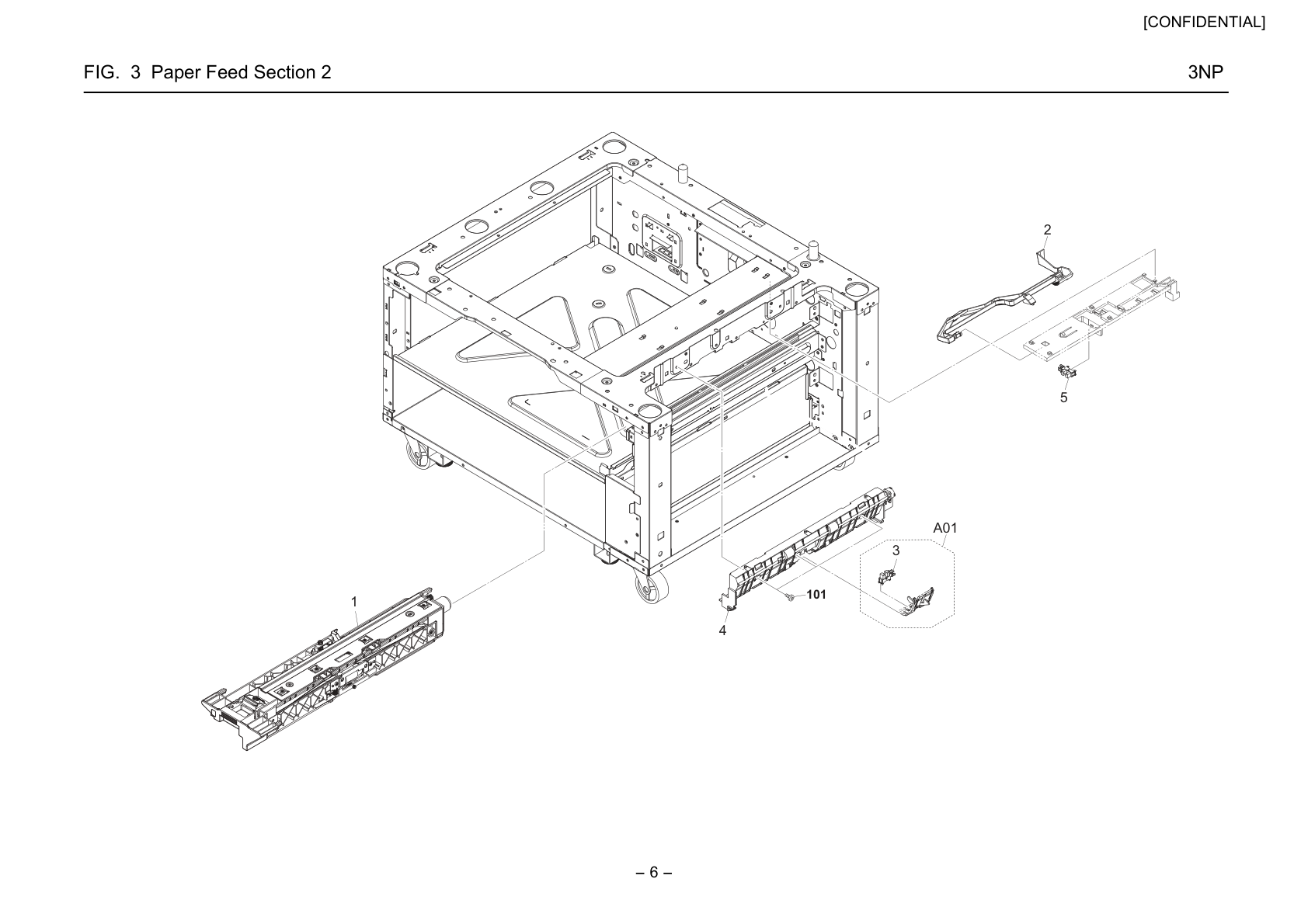

• Paper Feed Section 2
• Paper Cassette
• Covers

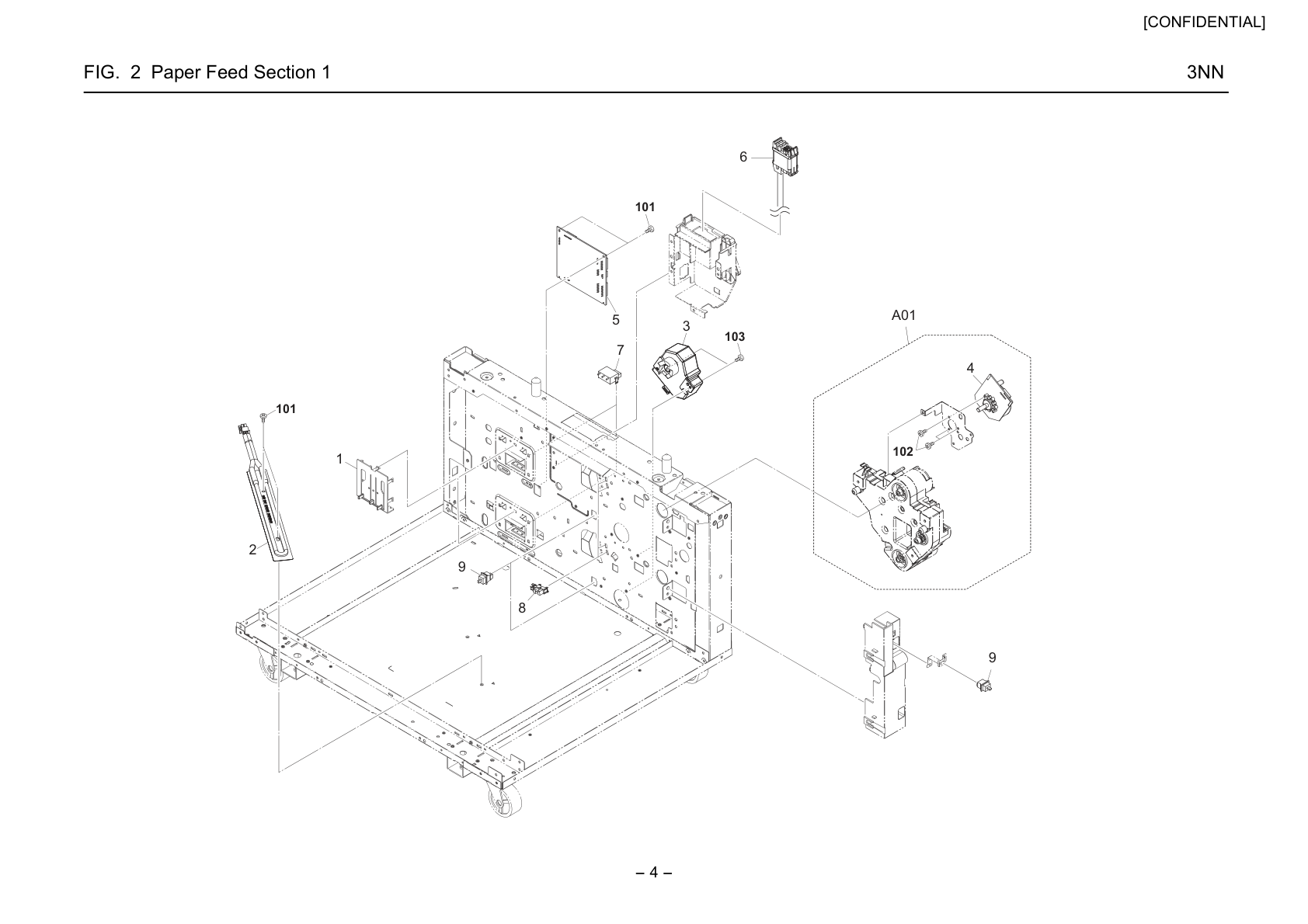

• Paper Feed Section 1

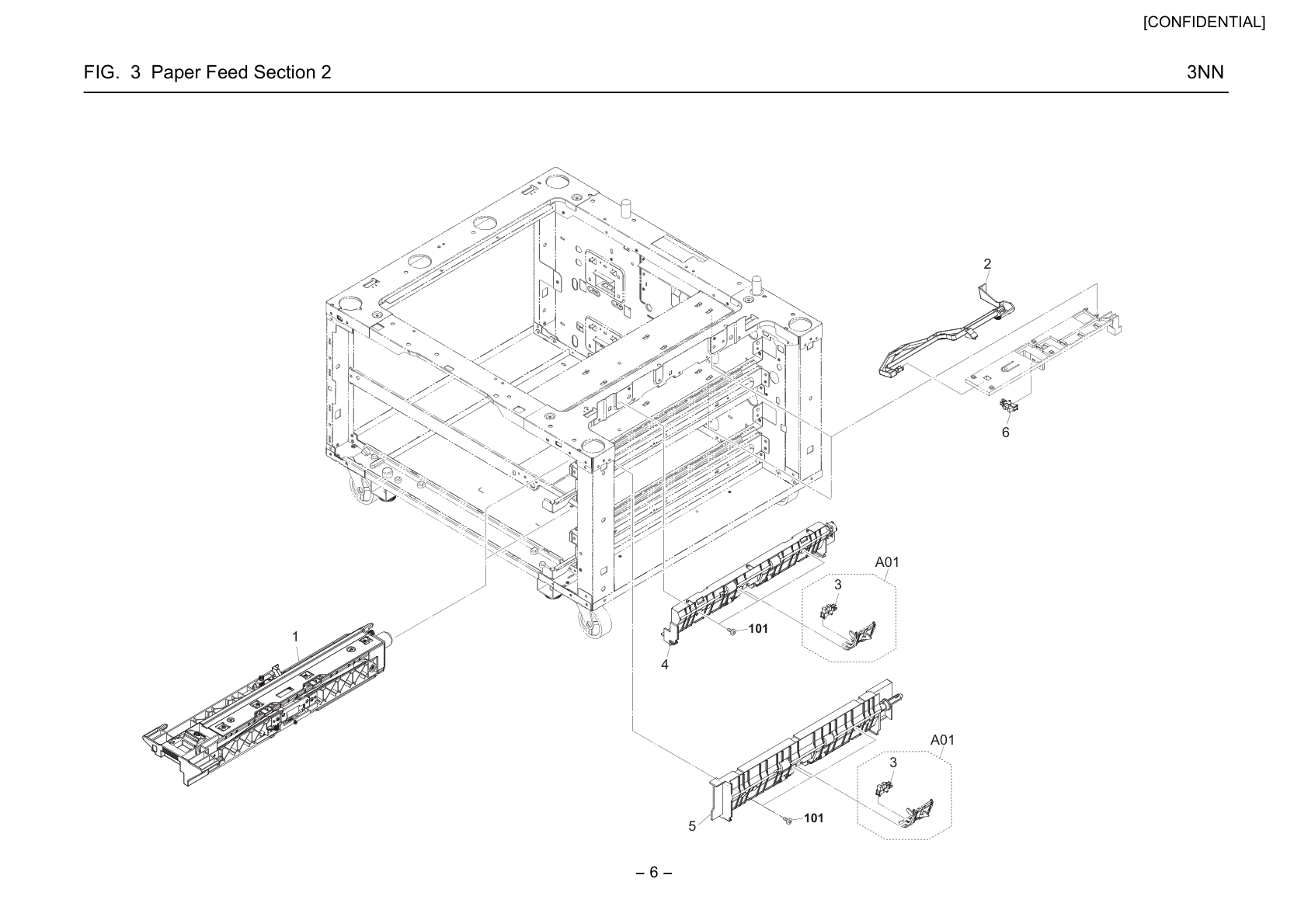

• Paper Feed Section 2
• Paper Cassette
• Covers
• Paper Feed Section 1
• Paper Feed Section 2
• Drive Section & Electric al Components
• AK-470

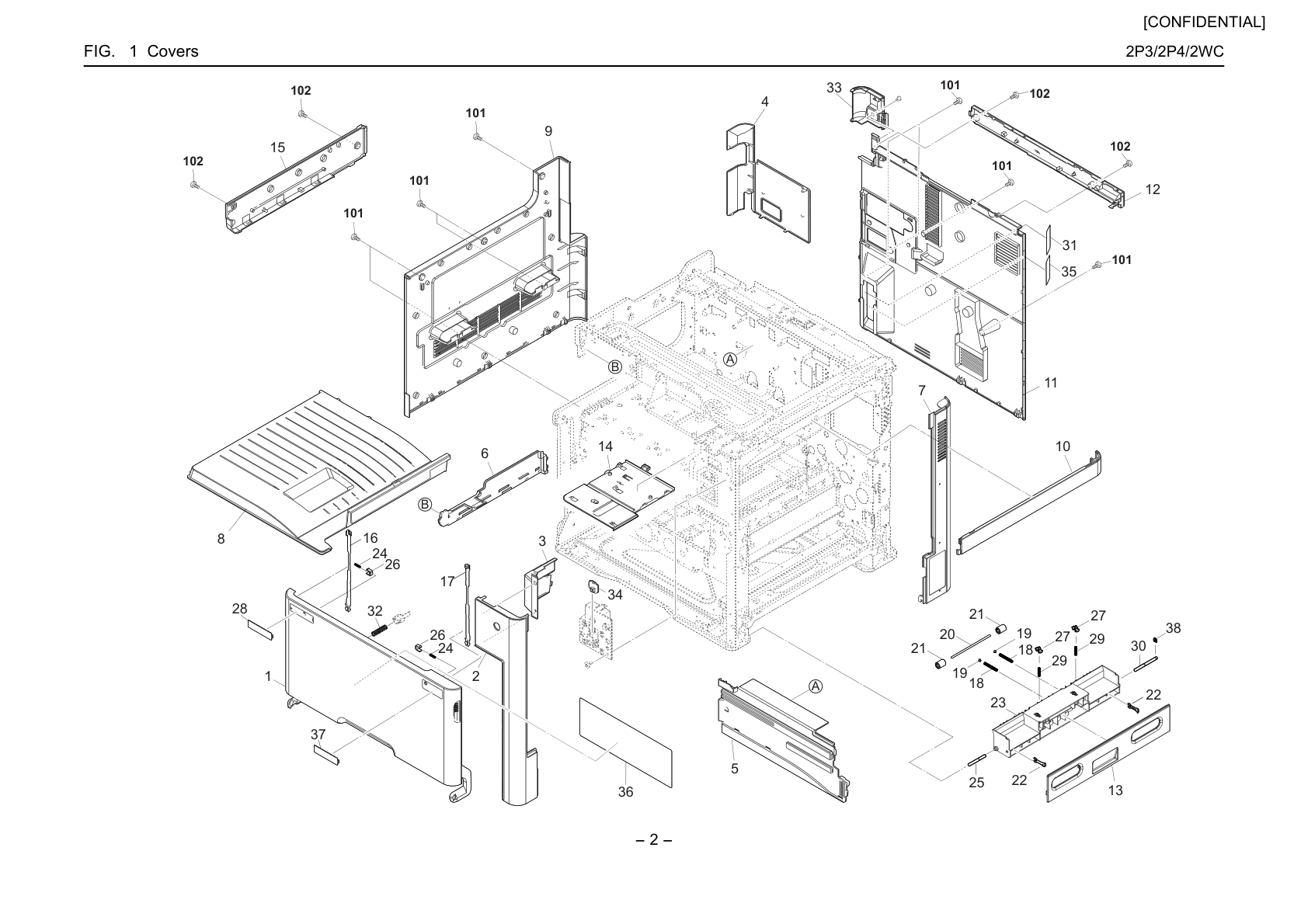

Covers

№	Артикул	Альт. артикул	Описание
1	302P304010 ✓ в наличии		COVER FRONT
2	302P304020 запросить цену →		COVER FRONT TOP
3	302P304210 запросить цену →		COVER EXIT FRONT
4	302P304080 запросить цену →		LID CONTROLLER BOX
5	302P304050 запросить цену →		COVER EXIT REAR
6	302P304060 запросить цену →		COVER TRAY LEFT
7	302K004060 запросить цену →		COVER RIGHT REAR
8	302P304100 ✓ в наличии		COVER TRAY
9	302P304030 запросить цену →		COVER LEFT LOW
10	302P104100 запросить цену →		COVER RIGHT MIDDLE
11	302P304070 запросить цену →		COVER REAR
12	302P104130 запросить цену →		COVER REAR TOP
13	302K304070 ✓ в наличии		COVER RIGHT LOW
14	302P204020 запросить цену →		COVER EXIT FRONT UPPER
14	302P104210 запросить цену →		COVER EXIT FRONT UPPER
15	302P304040 запросить цену →		COVER LEFT MIDDLE
16	302K304320 ✓ в наличии		STRAP COVER FRONT L
17	302K304230 ✓ в наличии		STRAP COVER FRONT R
18	303NN24180 запросить цену →		SPRING FEED LOW
20	302BG06152 запросить цену →		SHAFT FEED B
22	302H024510 запросить цену →		STOPPER SHUTTER
23	302K306320 ✓ в наличии		GUIDE COVER INNER
24	302K004281 ✓ в наличии		SPRING FRONT COVER
25	302K306330 запросить цену →		SHAFT INNER ROLLER F
27	302K306340 запросить цену →		STOPPER INNER GUIDE
28	302DY04091 запросить цену →		EMBLEM KC 1SG 70 W
29	302K306350 запросить цену →		SPRING INNER GUIDE
30	302K306380 запросить цену →		SHAFT INNER ROLLER R
31	302P434030 запросить цену →		LABEL DEHUMIDIFIER SWITCH
32	302P304150 запросить цену →		SPRING HOLDER SWITCH
33	302P304140 запросить цену →		COVER WIFI
34	302NG94300 ✓ в наличии		PARTS PWB SWITCH ASSY SP
35	302K034280 запросить цену →		LABEL DEHUMIDIFIER SWITCH A
35	302K034270 запросить цену →		LABEL DEHUMIDIFIER SWITCH E
36	302K034180 запросить цену →		SHEET COVER FRONT
37	302P334020 запросить цену →		LABEL EMBLEM M8130
37	302P434020 запросить цену →		LABEL EMBLEM M8124
37	302P434010 запросить цену →		LABEL EMBLEM 2460
37	302WC34010 запросить цену →		LABEL EMBLEM 2470
38	5MVX111DN003 ✓ в наличии		RING STOPPER /A-49 FEED A4

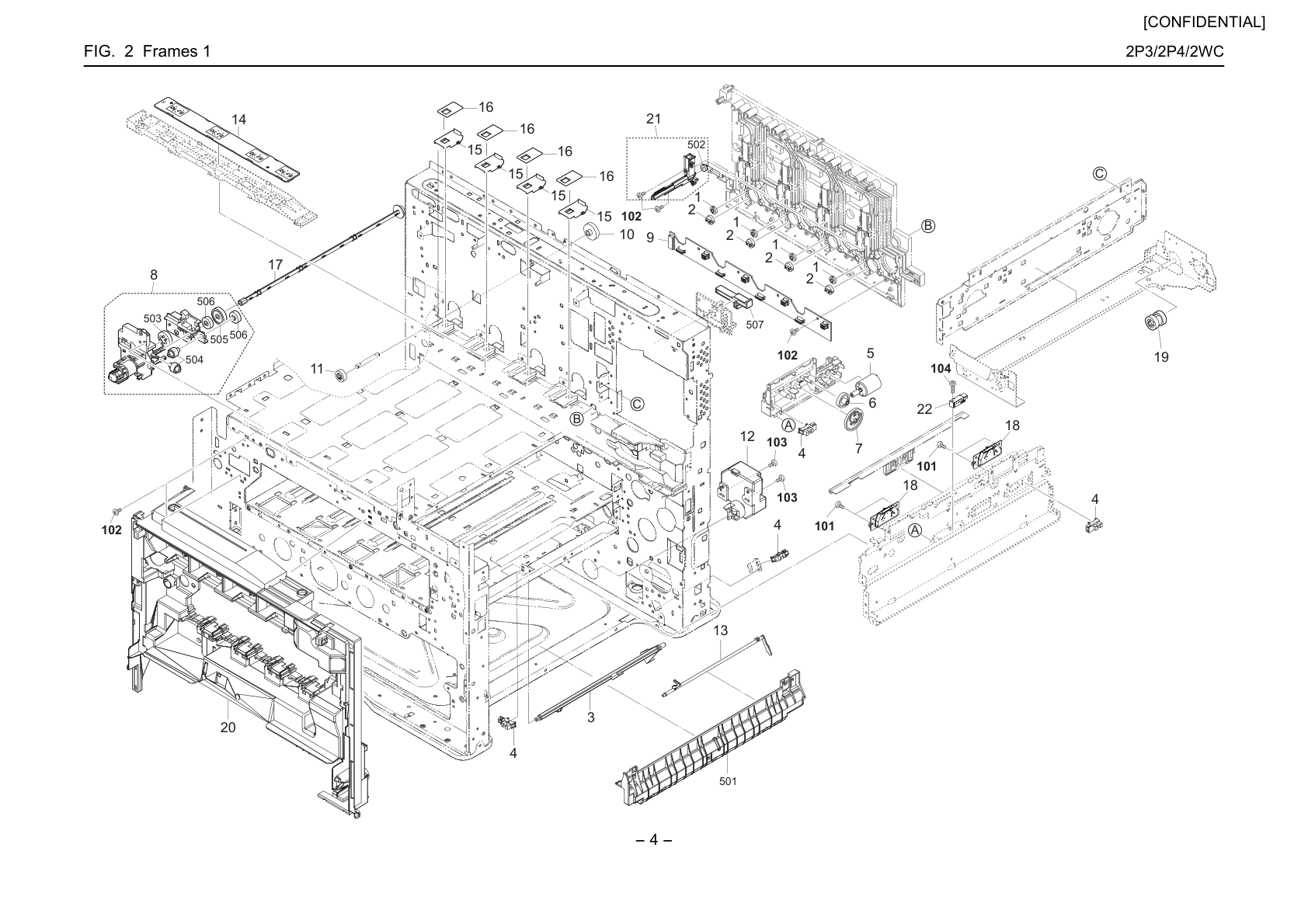

Frames 1

№	Артикул	Альт. артикул	Описание
1	302K015230 ✓ в наличии
2	302K015240 ✓ в наличии
3	302K002230 ✓ в наличии		( ACTUATOR )
4	7NXGP1S173LCH01 ✓ в наличии
5	302K094100 ✓ в наличии
6	302K002880 ✓ в наличии
7	302K002890 ✓ в наличии
8	302P394030 ✓ в наличии
9	302P394170 ✓ в наличии
10	302K031720 ✓ в наличии
11	302K031740 ✓ в наличии
12	302K394190 ✓ в наличии
13	302K302831 ✓ в наличии		( ACTUATOR )
14	302P394160 ✓ в наличии
15	302K015200 запросить цену →
16	302K015340 запросить цену →
17	302MV21110 ✓ в наличии
18	302P394050 ✓ в наличии
19	302P326540 ✓ в наличии
20	302K002A32 ✓ в наличии
21	302K094050 ✓ в наличии

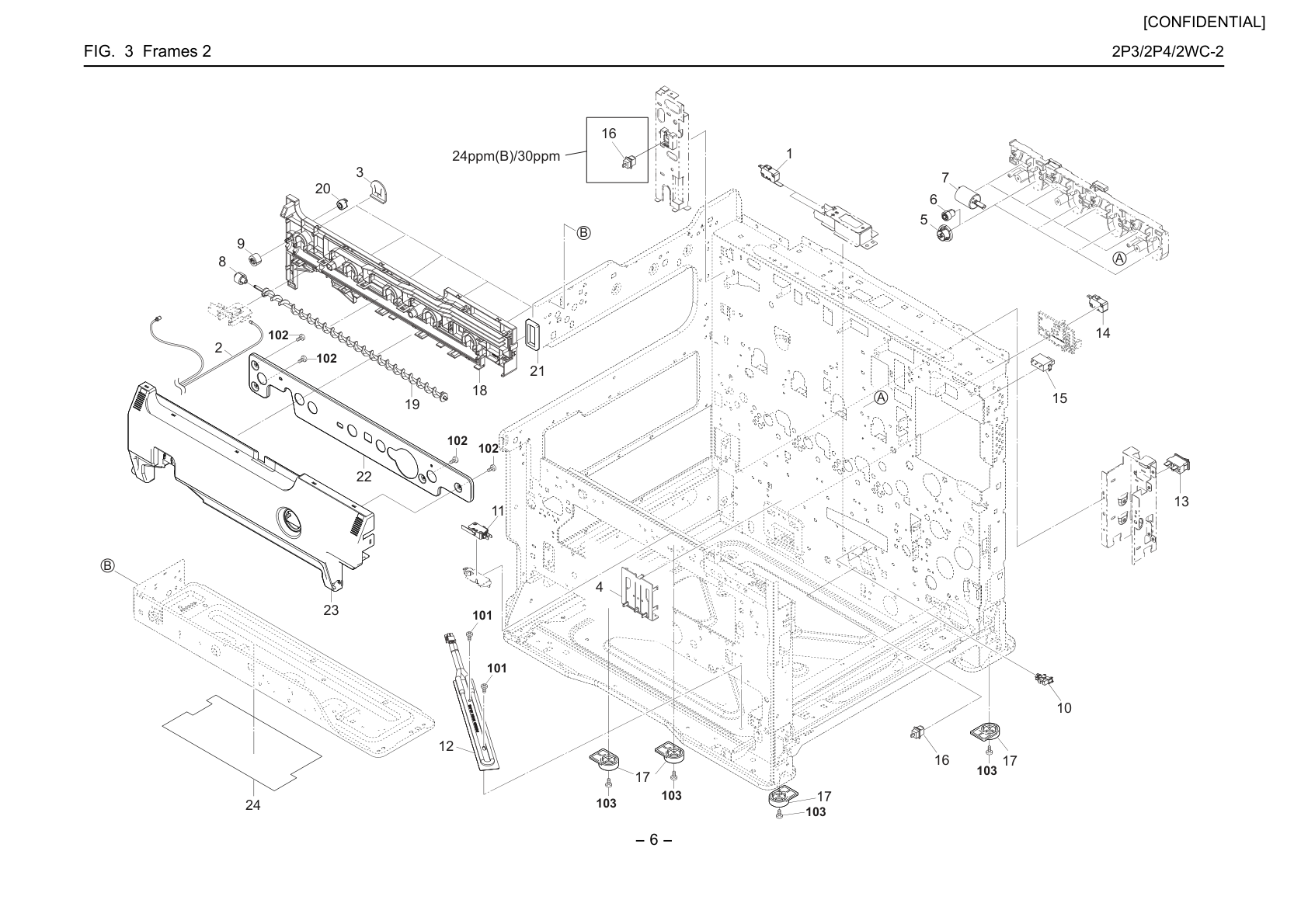

Frames 2

№	Артикул	Альт. артикул	Описание
2	302K094280 ✓ в наличии		PARTS TONER FULL DETECT ASSY SP
3	302K003280 запросить цену →		SEAL CASE WASTE C
4	302K309410 ✓ в наличии		PLATE SIZE DETECTION
5	302K015040 ✓ в наличии		GEAR Z50S
6	302K015030 ✓ в наличии		GEAR Z20S-Z26L
7	302K094100 ✓ в наличии		PARTS DC MOTOR SP
8	302K003060 ✓ в наличии		GEAR SCREW WASTE Z13L
9	302K003110 ✓ в наличии		GEAR WASTE Z13L
10	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
11	7SM010303+++H01 ✓ в наличии		SW.MICRO
12	302K302440 ✓ в наличии		HEATER DEHUMIDIFIER 240
12	302K302430 запросить цену →		HEATER DEHUMIDIFIER 120
12	302K302420 запросить цену →		HEATER DEHUMIDIFIER 100
13	7SC010104+++H01 ✓ в наличии		SW.SEESAW
14	7SM010104+++H01 ✓ в наличии		SW.MICRO
15	7SP03090001+H01 ✓ в наличии		SW.PUSH
16	7SP01000001+H01 ✓ в наличии		SW.PUSH
16	7SP01000001+H01 ✓ в наличии		SW.PUSH
18	302K003022 ✓ в наличии		CASE WASTE A
19	302K003050 ✓ в наличии		SCREW WASTE
20	302K003140 ✓ в наличии		JOINT WASTE C
21	302K003331 запросить цену →		SEAL CASE WASTE D
22	302K003621 запросить цену →		PLATE HOUSING WASTE
23	302K003012 ✓ в наличии		HOUSING WASTE
24	302P302350 запросить цену →		SHEET SCANNER FRONT

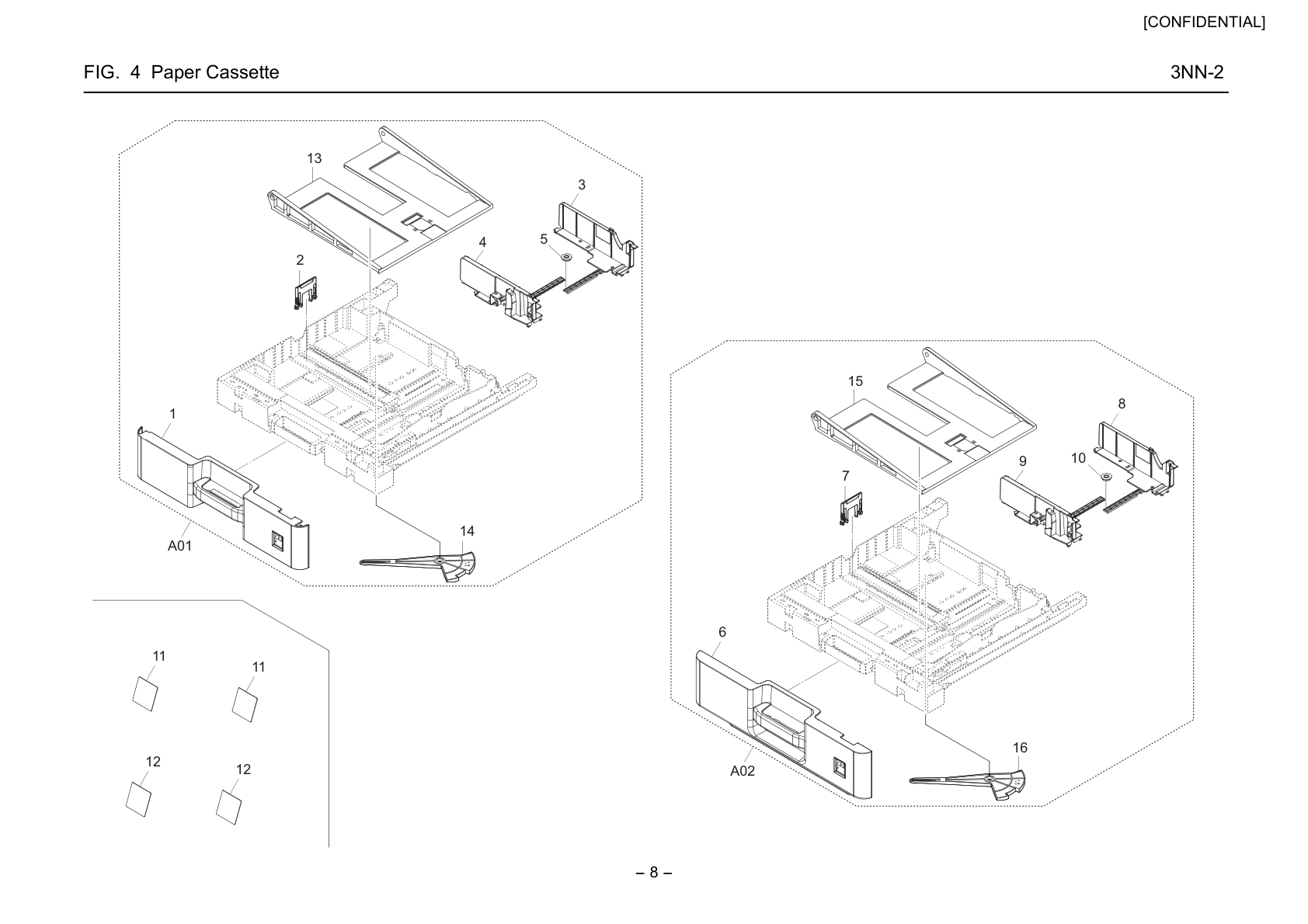

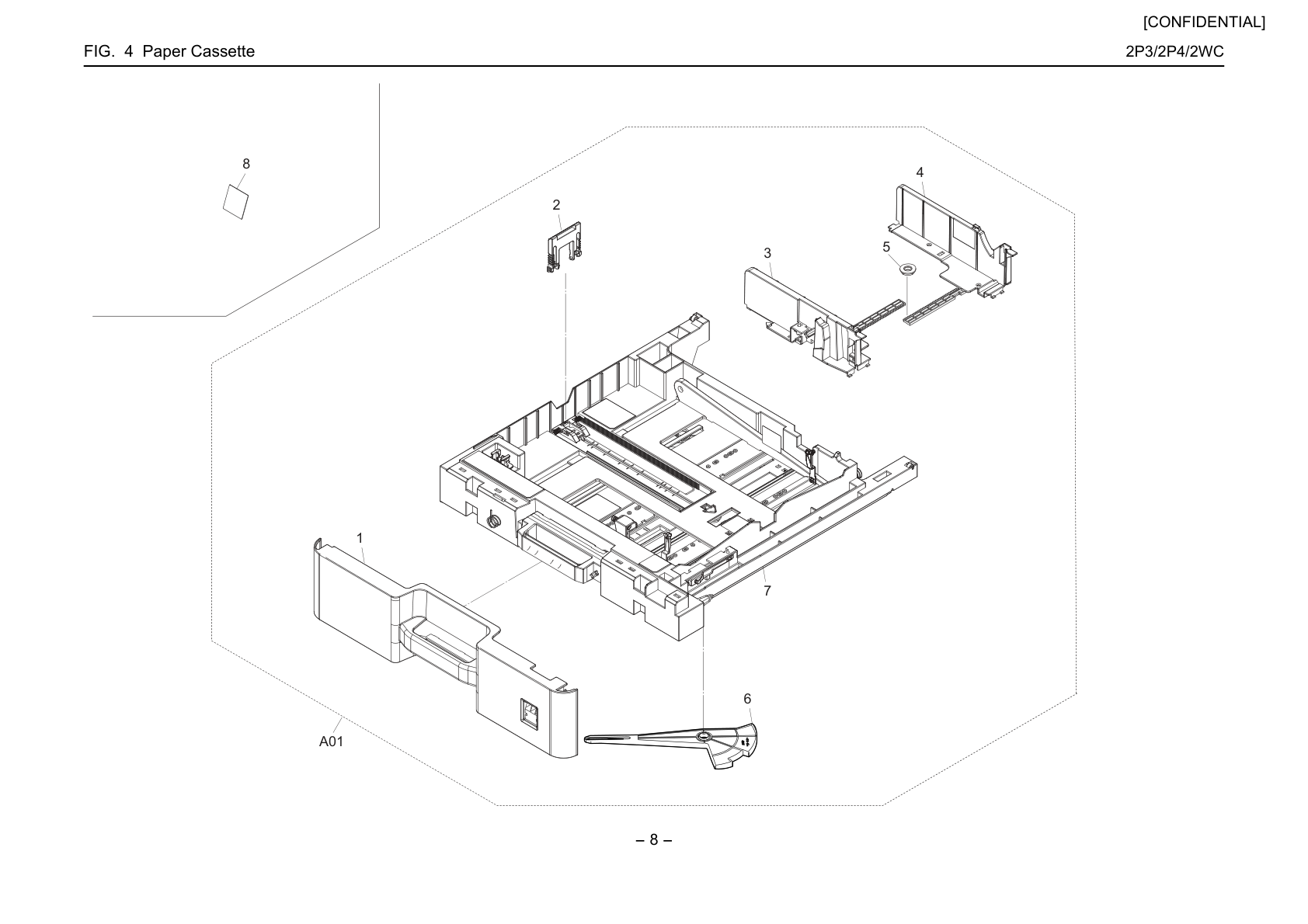

Paper Cassette

№	Артикул	Альт. артикул	Описание
A01	302K393174 запросить цену →		CT-475
1	302K309080 запросить цену →		COVER CASSETTE
2	302K309270 ✓ в наличии		CURSOR END
3	302K309130 запросить цену →		CURSOR CASSETTE FRONT
4	302K309120 запросить цену →		CURSOR CASSETTE REAR
5	302K394380 запросить цену →		PARTS GEAR Z18 SP
6	302K309041 запросить цену →		ARM SIZE DETECTION
7	302K309021 запросить цену →		BASE CASSETTE
8	302K334090 запросить цену →		SHEET CASSETTE C
8	302K334100 запросить цену →		SHEET CASSETTE I

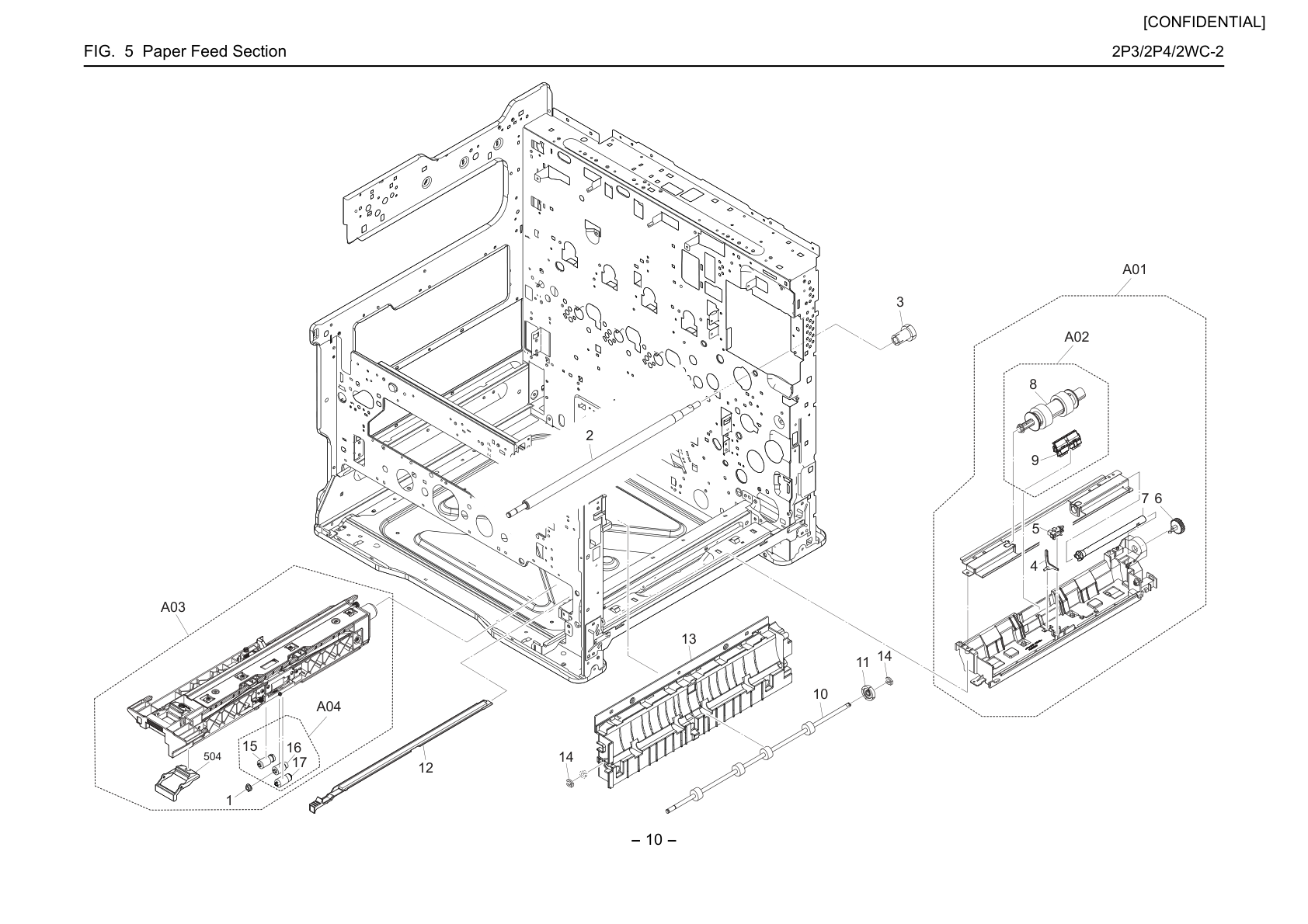

Paper Feed Section

№	Артикул	Альт. артикул	Описание
A03	302K394480 ✓ в наличии		PRIMARY FEED UNIT
1	302K306460 запросить цену →		BUSH 4
A04	302LK94140 ✓ в наличии		PARTS PULLEY SET SP
15	302HN06080 ✓ в наличии		PULLEY PICKUP ASSY
16	302F906230 ✓ в наличии		PULLEY FEED ASSY
17	302F909171 ✓ в наличии		RETARD ROLLER ASSY
2	302K394230 ✓ в наличии		PARTS ROLLER REGIST LEFT SP
3	302K394310 ✓ в наличии		PARTS GEAR REGIST Z28L-Z18L SP
A01	302P194040 ✓ в наличии		PARTS MPF ASSY SP
4	302K308020 ✓ в наличии		ACTUATOR MPF
5	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
6	302K394320 ✓ в наличии		PARTS GEAR MPF Z28 SP
7	302K308080 ✓ в наличии		SHAFT MPF
A02	302P194310 ✓ в наличии		MPF ROLLER-PAD SET
8	302K394460 ✓ в наличии		MPF ROLLER
9	302P194090 ✓ в наличии		SEPARATION PAD
10	302K094330 ✓ в наличии		PARTS ROLLER MIDDLE SP
11	302HS31120 ✓ в наличии		GEAR Z27L CLUTCH
12	302K094400 ✓ в наличии		REGIST CLEANER
13	302P324050 ✓ в наличии		GUIDE FEED CASSETTE
14	5MVX111DN003 ✓ в наличии		RING STOPPER /A-49 FEED A4

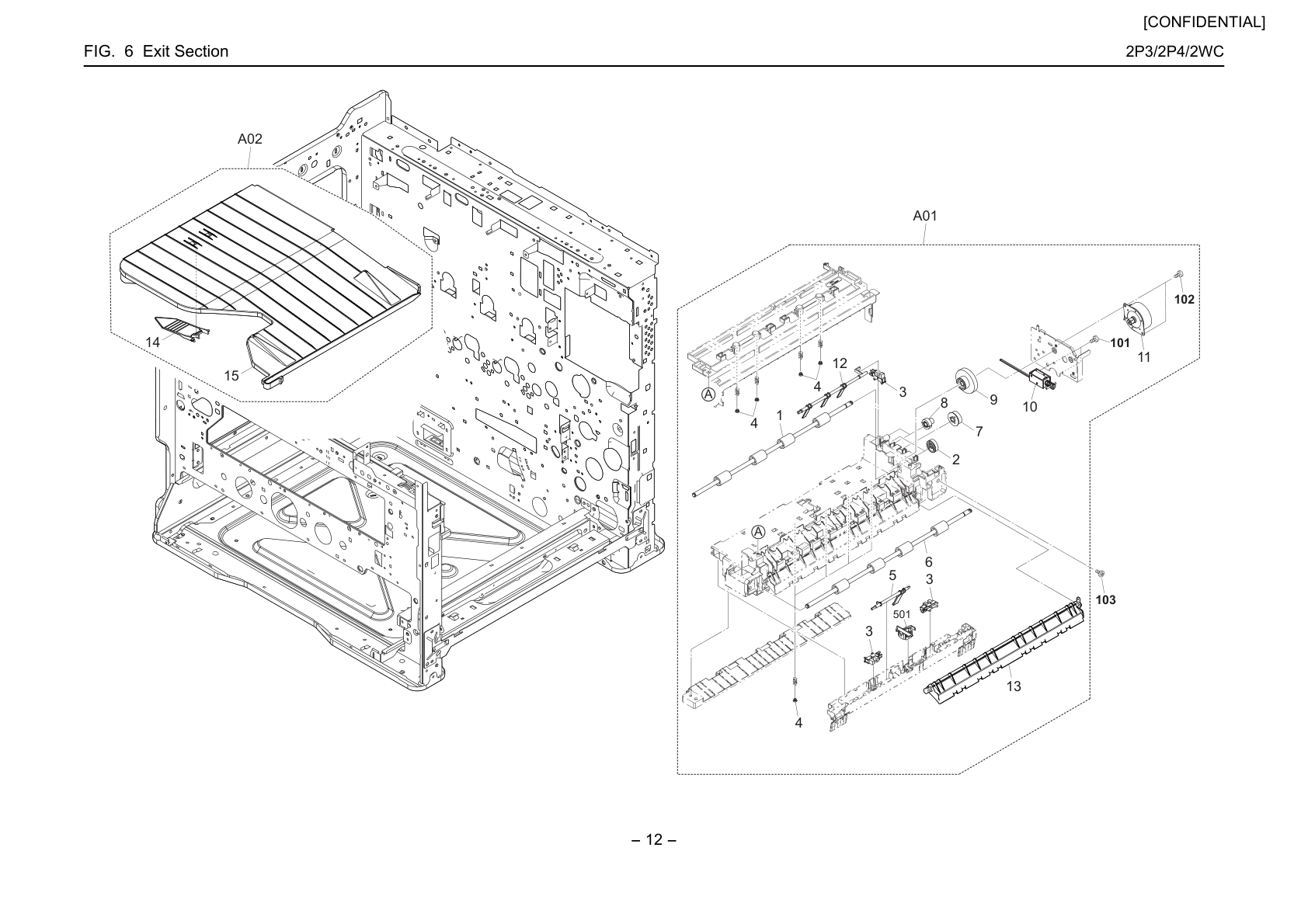

Exit Section

№	Артикул	Альт. артикул	Описание
A01	302P394040 ✓ в наличии
1	302K094350 запросить цену →
2	302P328050 запросить цену →
3	7NXGP1S173LCH01 ✓ в наличии
5	302K028080 запросить цену →		( ACTUATOR )
6	302K094340 запросить цену →
7	302K028260 запросить цену →
8	302KP29090 запросить цену →
9	302K394340 запросить цену →
10	303LJ94150 запросить цену →
11	302HN44100 ✓ в наличии
12	302K028090 запросить цену →		( ACTUATOR )
13	302K028060 запросить цену →
A02	302MV94550 ✓ в наличии
14	302K317820 запросить цену →
15	302MV04730 запросить цену →

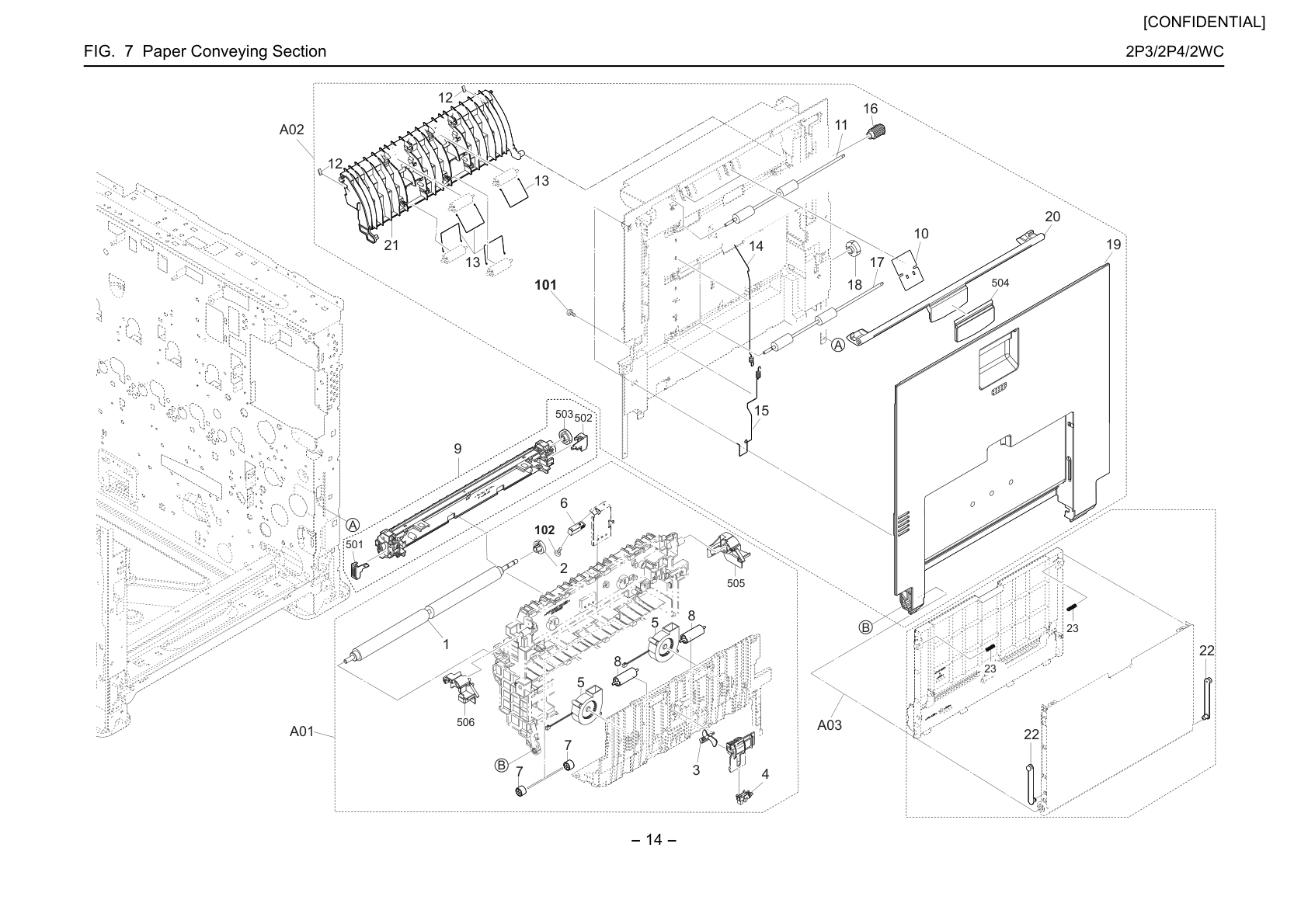

Paper Conveying Section

№	Артикул	Альт. артикул	Описание
A01	302P394010 ✓ в наличии		PARTS CONVEYING UNIT SP
1	302K094420 ✓ в наличии		PARTS ROLLER REGIST RIGHT SP
2	302K394330 запросить цену →		PARTS GEAR REGIST Z24R SP
3	302K329040 запросить цену →		ACTUATOR DU
4	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
5	302HN44210 ✓ в наличии		FAN MOTOR
7	302MV24030 запросить цену →		PULLEY MIDDLE
8	302K329020 ✓ в наличии		PULLEY DU
9	302P393010 ✓ в наличии		TR-8115B
A02	302P394020 ✓ в наличии		PARTS COVER RIGHT ASSY SP
10	302K029100 запросить цену →		SPONGE RIGHT COVER
11	302K094390 запросить цену →		PARTS ROLLER DU B SP
12	302P329020 запросить цену →		SHEET GUIDE CHANGE
13	302K029080 запросить цену →		SPRING DU FEED
14	302K029070 запросить цену →		WIRE EARTH DU B
16	302K029030 запросить цену →		PULLEY DU 26 B 7 302K029060 WIRE EARTH DU A
17	302K394250 ✓ в наличии		PARTS ROLLER DU SP
18	302K394400 запросить цену →		PARTS GEAR DU Z27L SP
19	302K004271 запросить цену →		COVER RIGHT MIDDLE
20	302K304520 ✓ в наличии		HOOK RIGHT COVER
21	302P329010 запросить цену →		GUIDE EXIT RIGHT B
A03	302K394471 ✓ в наличии		PARTS MPF TABLE ASSY SP
22	302K308460 ✓ в наличии		STRAP LINK MPF
23	302FB17700 запросить цену →		SPRING BYPASS TEBLE

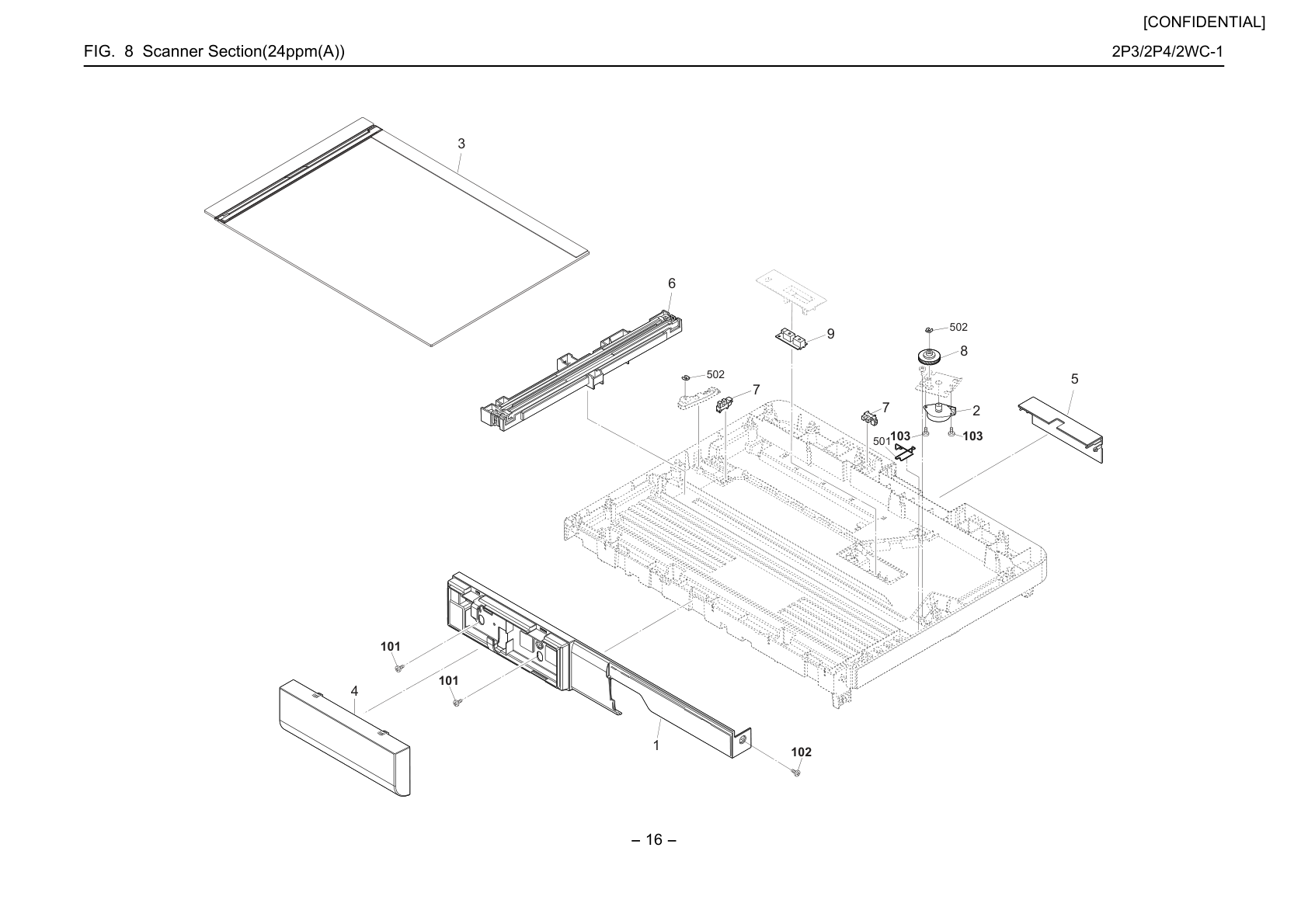

Scanner Section(24ppm(A))

№	Артикул	Альт. артикул	Описание
1	302P204010 ✓ в наличии		COVER ISU FRONT
2	302NG94211 запросить цену →		PARTS MOTOR ISU SP
3	302P294070 ✓ в наличии		PARTS CONTACT-GLASS ASSY SP
4	302P104170 ✓ в наличии		COVER CARD-READER
5	302P117120 запросить цену →		COVER DP CONNECTOR
6	302P293010 ✓ в наличии		PARTS CIS ASSY SP
7	303M894260 ✓ в наличии		PARTS SENSOR OPT SP
8	302NG17070 ✓ в наличии		GEAR P21-Z62R
9	302ND94800 ✓ в наличии		PARTS SENSOR OPT SP

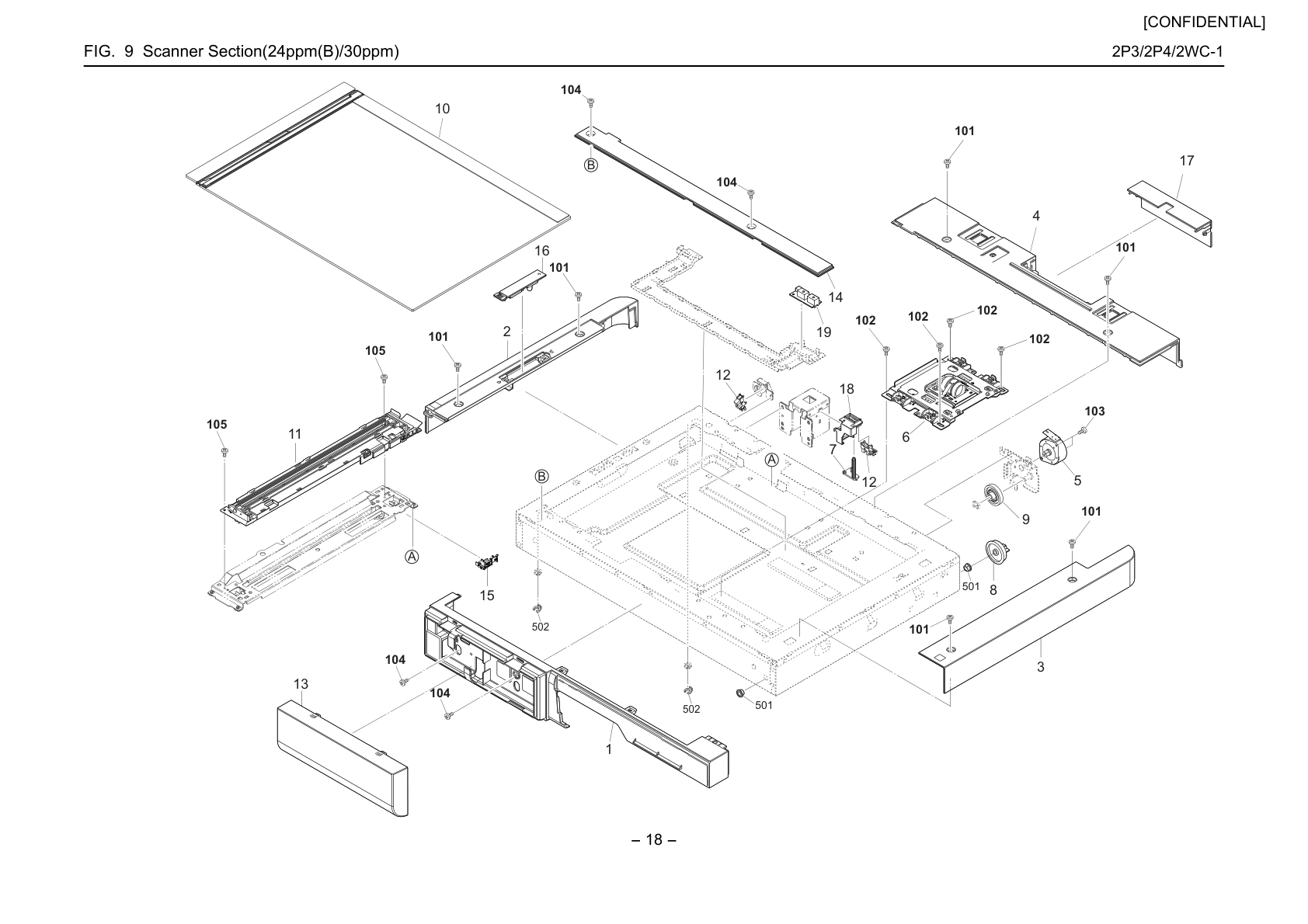

Scanner Section(24ppm(B)/30ppm)

№	Артикул	Альт. артикул	Описание
1	302P104110 запросить цену →		COVER ISU FRONT
2	302P104040 ✓ в наличии		COVER ISU LEFT
3	302P104030 ✓ в наличии		COVER ISU RIGHT
4	302P104050 запросить цену →		COVER ISU REAR
5	302HN44100 ✓ в наличии		MOTOR REVERSE
6	302P193120 ✓ в наличии		PARTS ISU SP
7	302K317250 ✓ в наличии		SWITCH RELEASE
8	302RH17060 ✓ в наличии		GEAR P54
9	302K394370 ✓ в наличии		PARTS GEAR Z18-Z63R SP
10	302P194050 ✓ в наличии		PARTS CONTACT-GLASS ASSY(C) SP
10	302P194060 запросить цену →		PARTS CONTACT-GLASS ASSY(I) SP
11	302P193110 ✓ в наличии		PARTS MOUNT LED ASSY
12	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
13	302P104170 ✓ в наличии		COVER CARD-READER
14	302P104160 запросить цену →		COVER ISU FRONT A
15	302V617080 запросить цену →		GUIDE FFC LED
16	302P104220 ✓ в наличии		COVER ISU LEFT SUB
17	302P117120 запросить цену →		COVER DP CONNECTOR
18	302K317260 запросить цену →		MOUNT RELEASE SWITCH
19	302ND94800 ✓ в наличии		PARTS SENSOR OPT SP

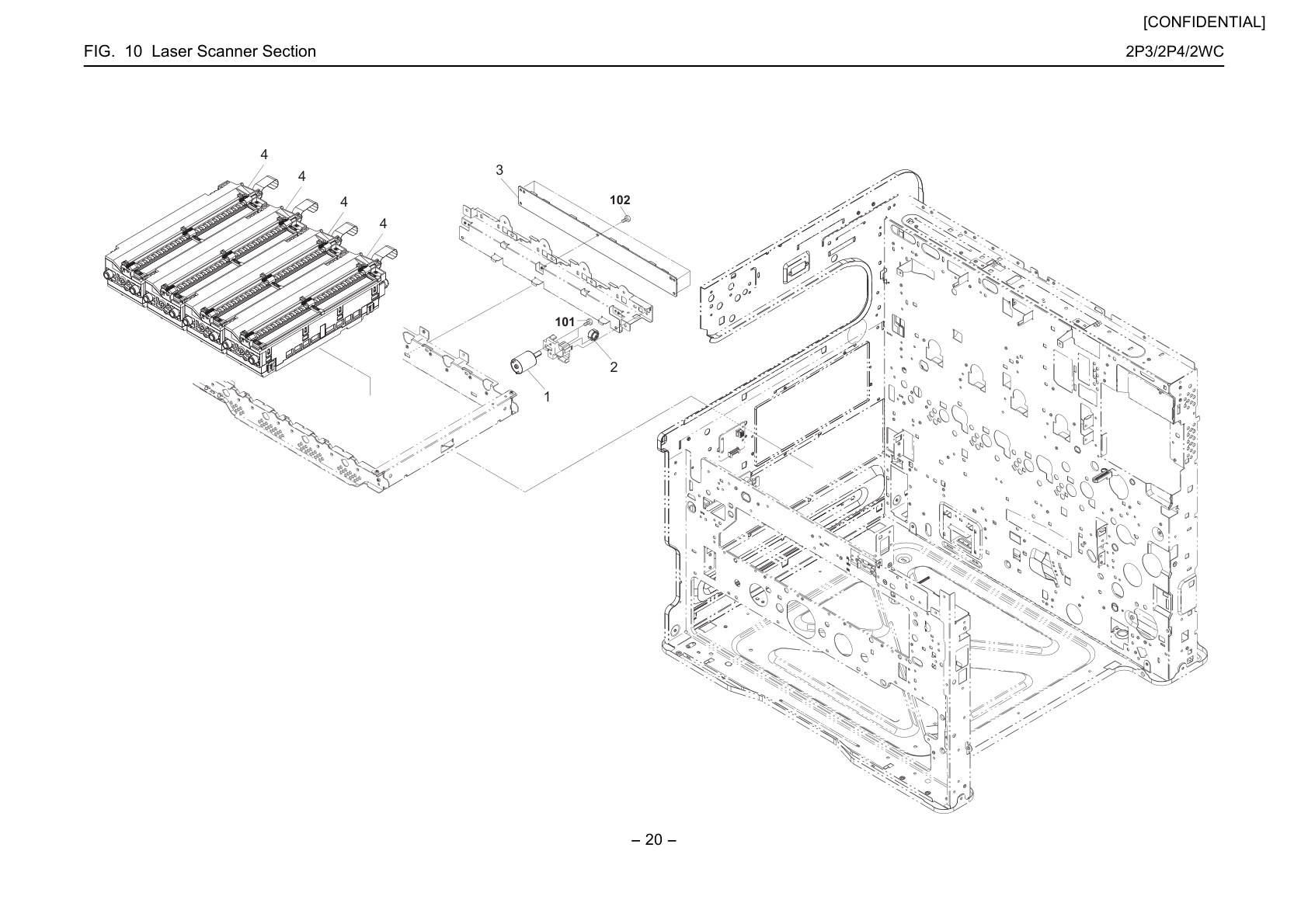

Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1	302K094090 ✓ в наличии		PARTS MOTOR-DC ASSY C SP
2	302K994520 ✓ в наличии		PARTS GEAR Z32L SP
3	302P394070 запросить цену →		PARTS PWB LSU CONNECT ASSY SP
3	302P494010 ✓ в наличии		PARTS PWB LSU CONNECT ASSY SP
4	302P393110 запросить цену →		LK-8115
4	302P493010 ✓ в наличии		LK-8116

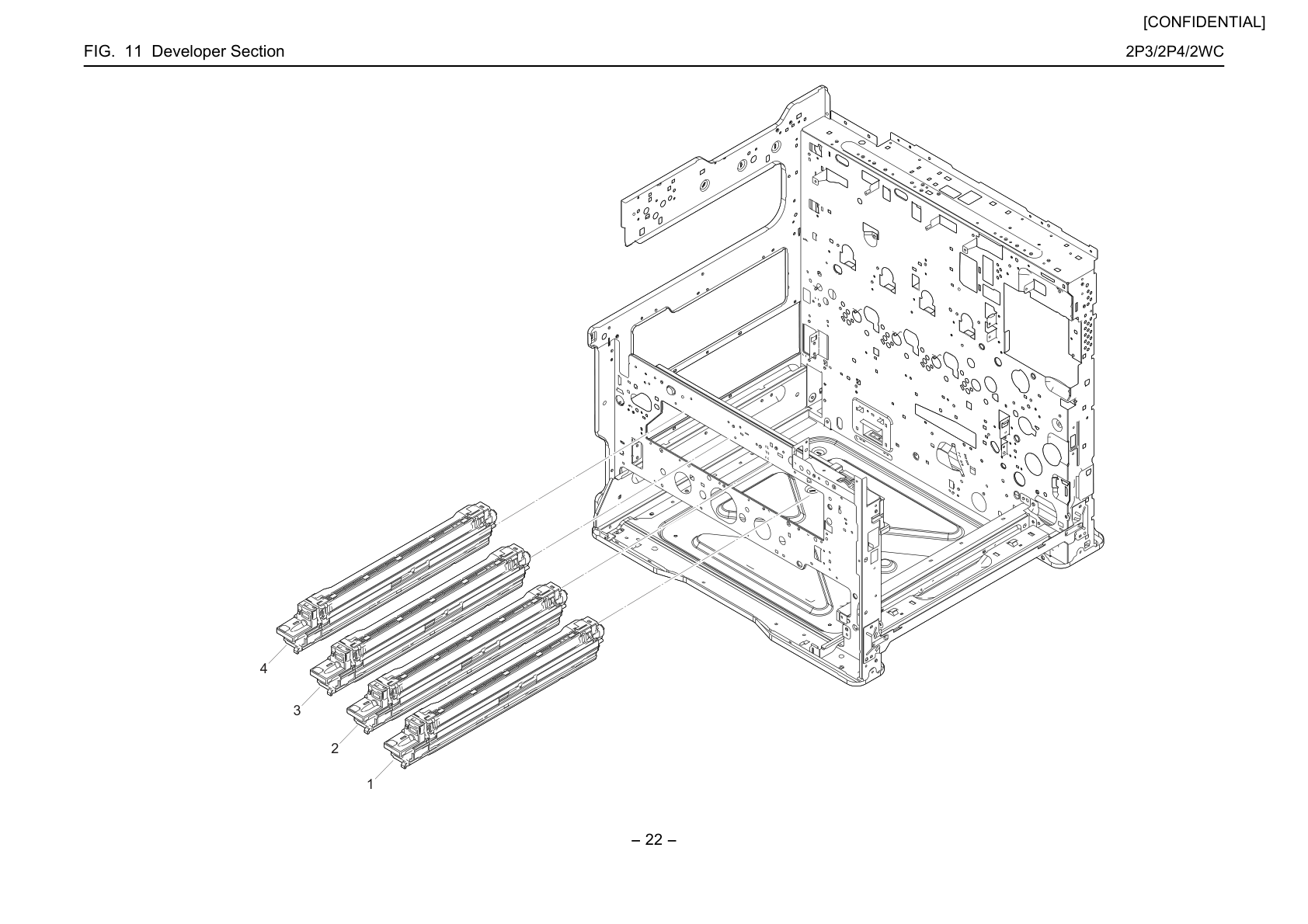

Developer Section

№	Артикул	Альт. артикул	Описание
1	302P39J030 запросить цену →		DV-8115K(J)
1	302P393030 ✓ в наличии		DV-8115K
2	302P39J040 запросить цену →		DV-8115M(J)
2	302P393040 ✓ в наличии		DV-8115M
3	302P39J020 запросить цену →		DV-8115C(J)
3	302P393020 ✓ в наличии		DV-8115C
4	302P39J050 запросить цену →		DV-8115Y(J)
4	302P393050 ✓ в наличии		DV-8115Y

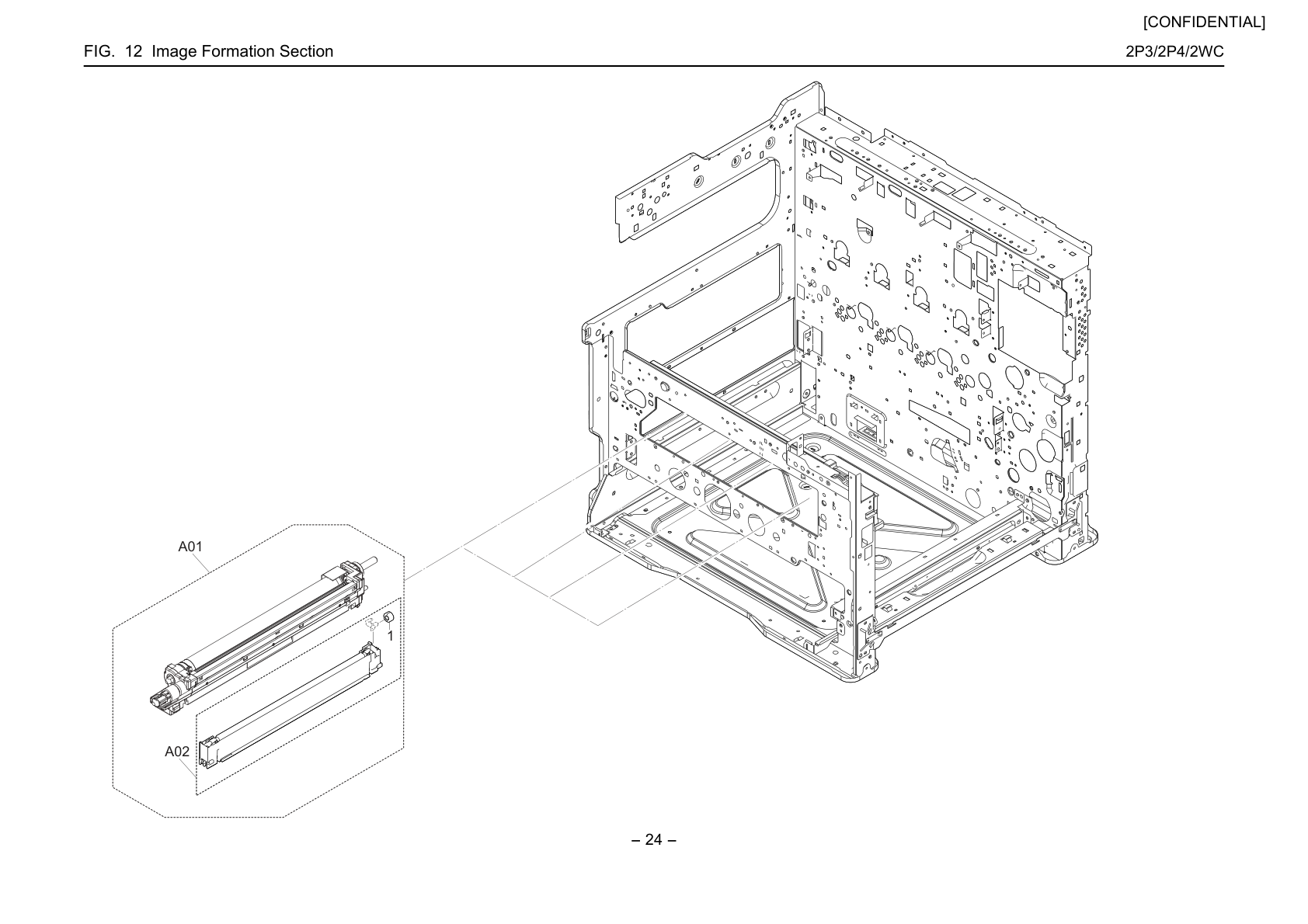

Image Formation Section

№	Артикул	Альт. артикул	Описание
A01	302P393060 ✓ в наличии		DK-8115
A02	302NP93020 ✓ в наличии		MC-8325
1	302K011041 запросить цену →		GEAR MC Z17S

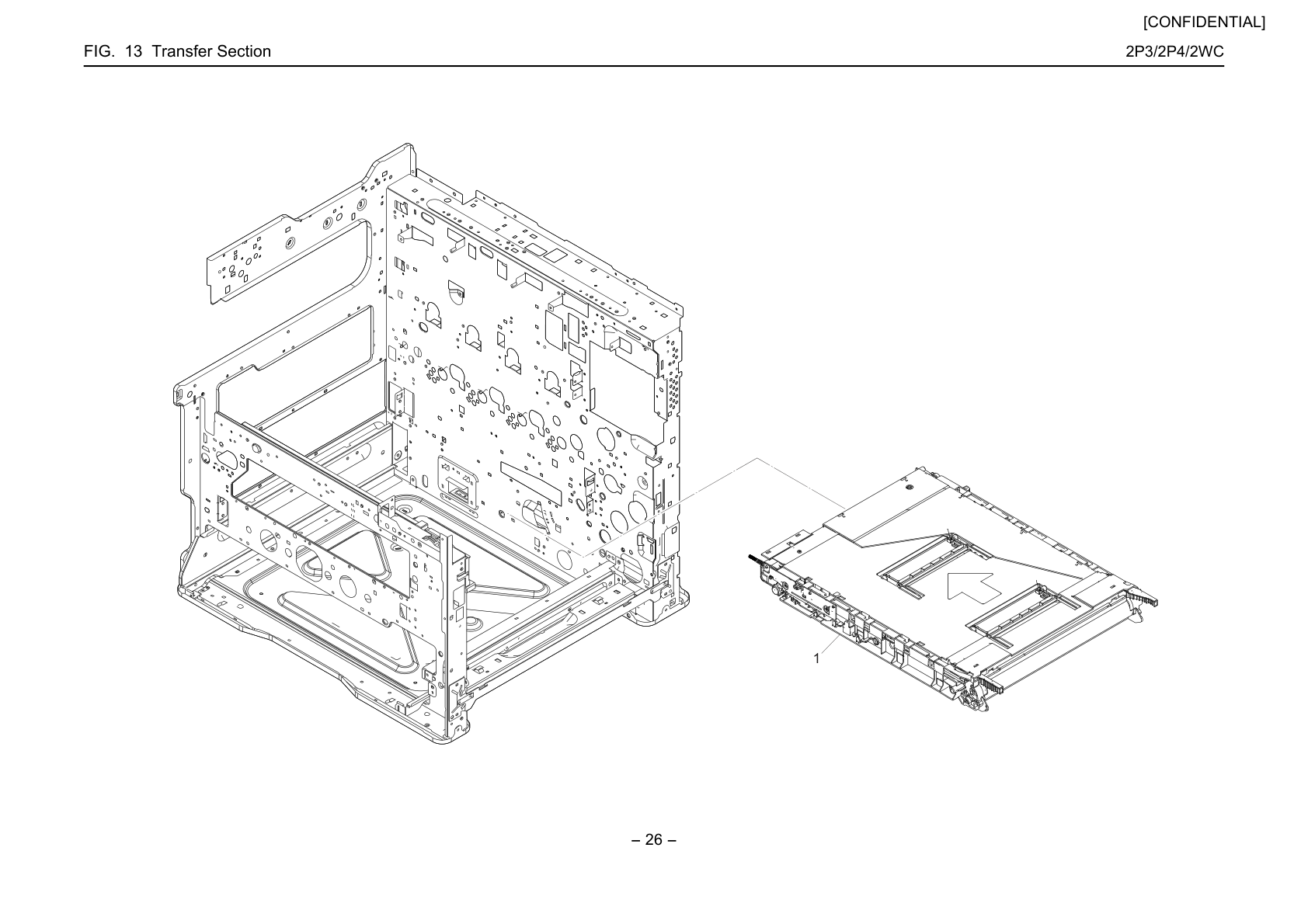

Transfer Section

№	Артикул	Альт. артикул	Описание
1	302P393100 ✓ в наличии		TR-8115A

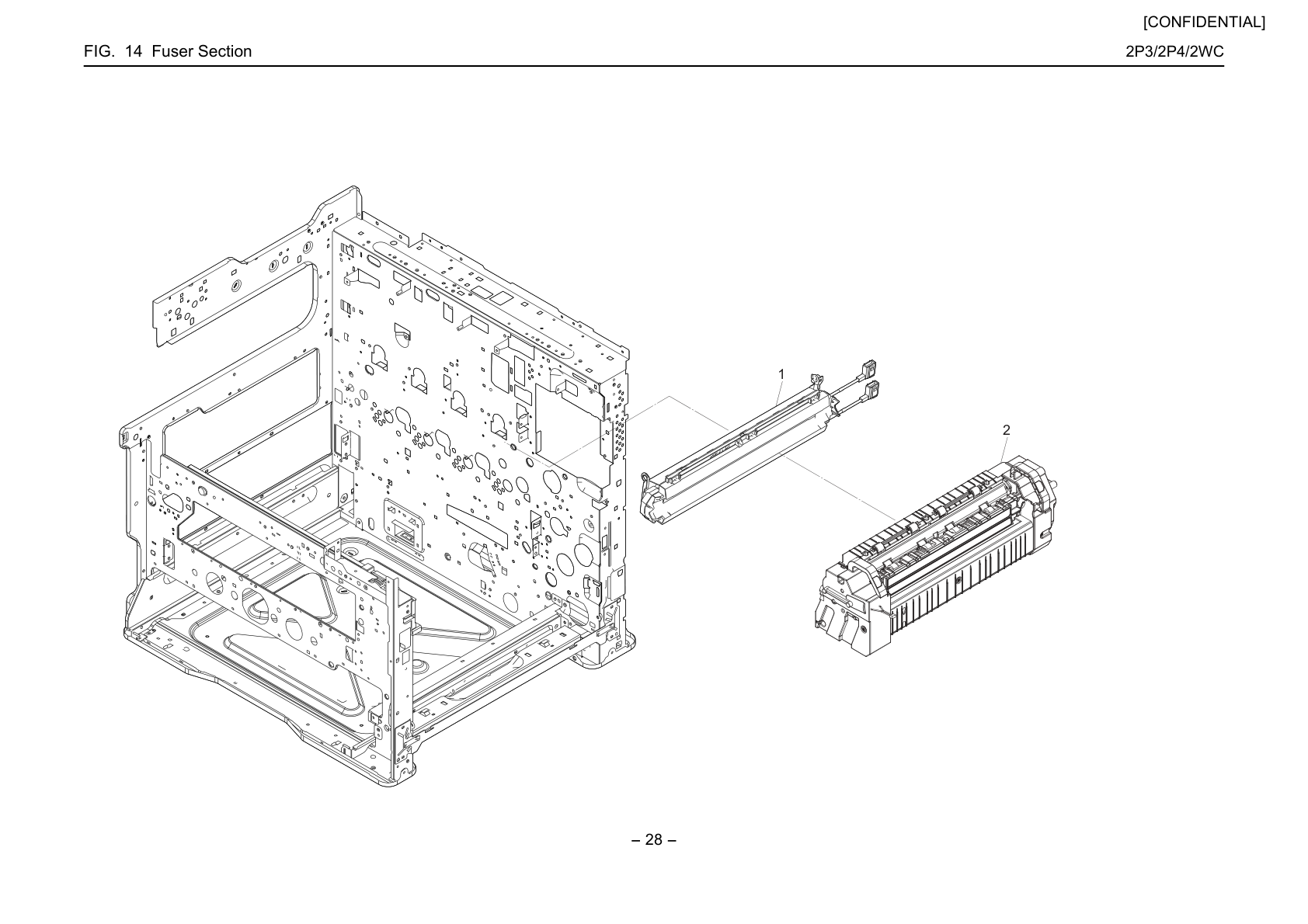

Fuser Section

№	Артикул	Альт. артикул	Описание
1	302P393090 ✓ в наличии		FK-8117IH
1	302P393080 запросить цену →		FK-8116IH
2	302P393071 запросить цену →		FK-8115

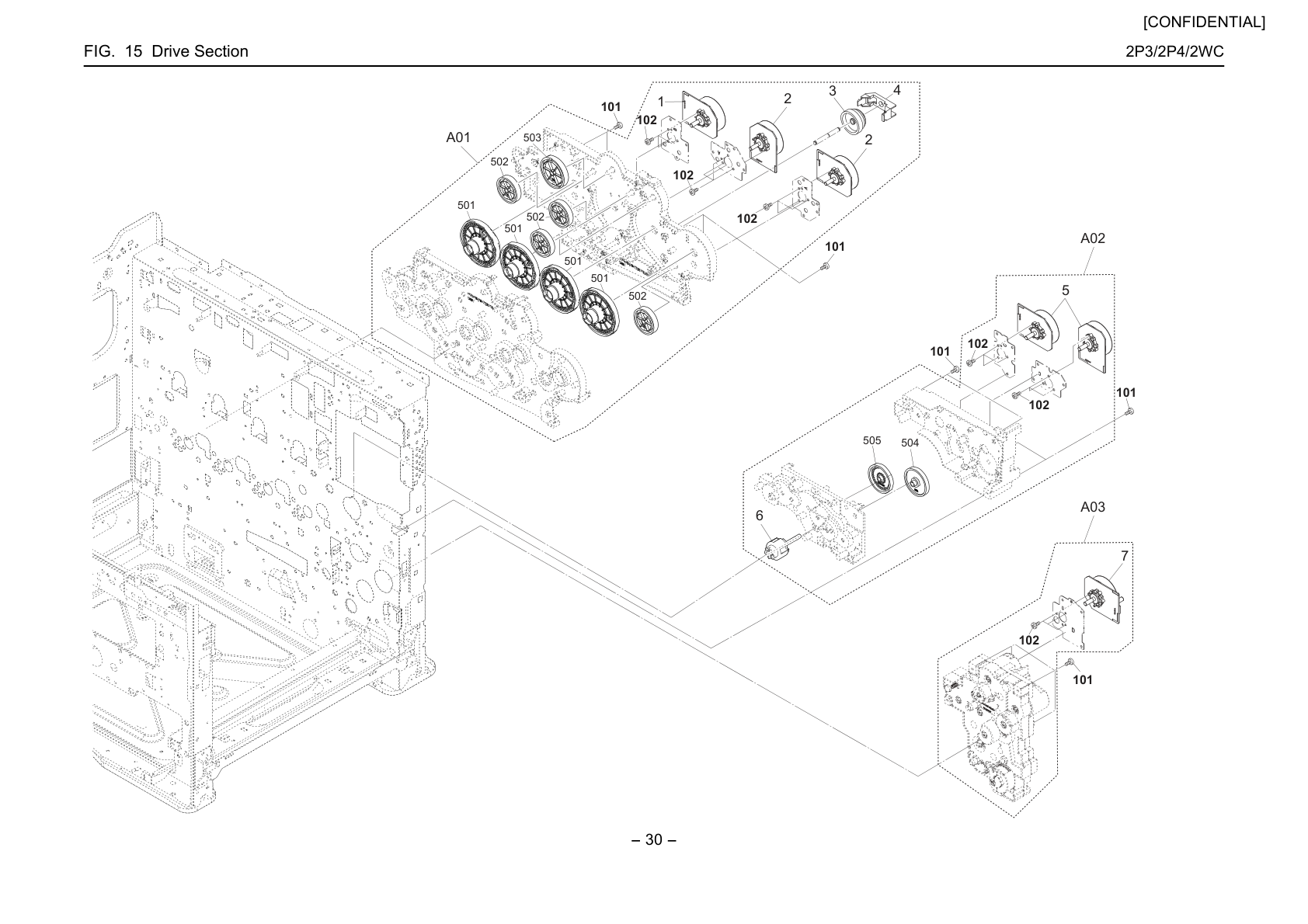

Drive Section

№	Артикул	Альт. артикул	Описание
A01	302K093125 запросить цену →		DR-895A
1	302K994333 запросить цену →		PARTS MOTOR-BL W30 SP
2	302LC94302 запросить цену →		PARTS MOTOR-BL W20 DRUM SP
3	302K094320 ✓ в наличии		PARTS CLUTCH 50 Z45L SP
4	302K031450 запросить цену →		HOLDER CLUTCH
A02	302K093134 запросить цену →		DR-895B
5	302K994323 запросить цену →		PARTS MOTOR-BL W20 SP
6	302K094640 ✓ в наличии		PARTS DRIVE MIDDLE TRANS SP
A03	302K093143 ✓ в наличии		DR-895C
7	302K994323 запросить цену →		PARTS MOTOR-BL W20 SP

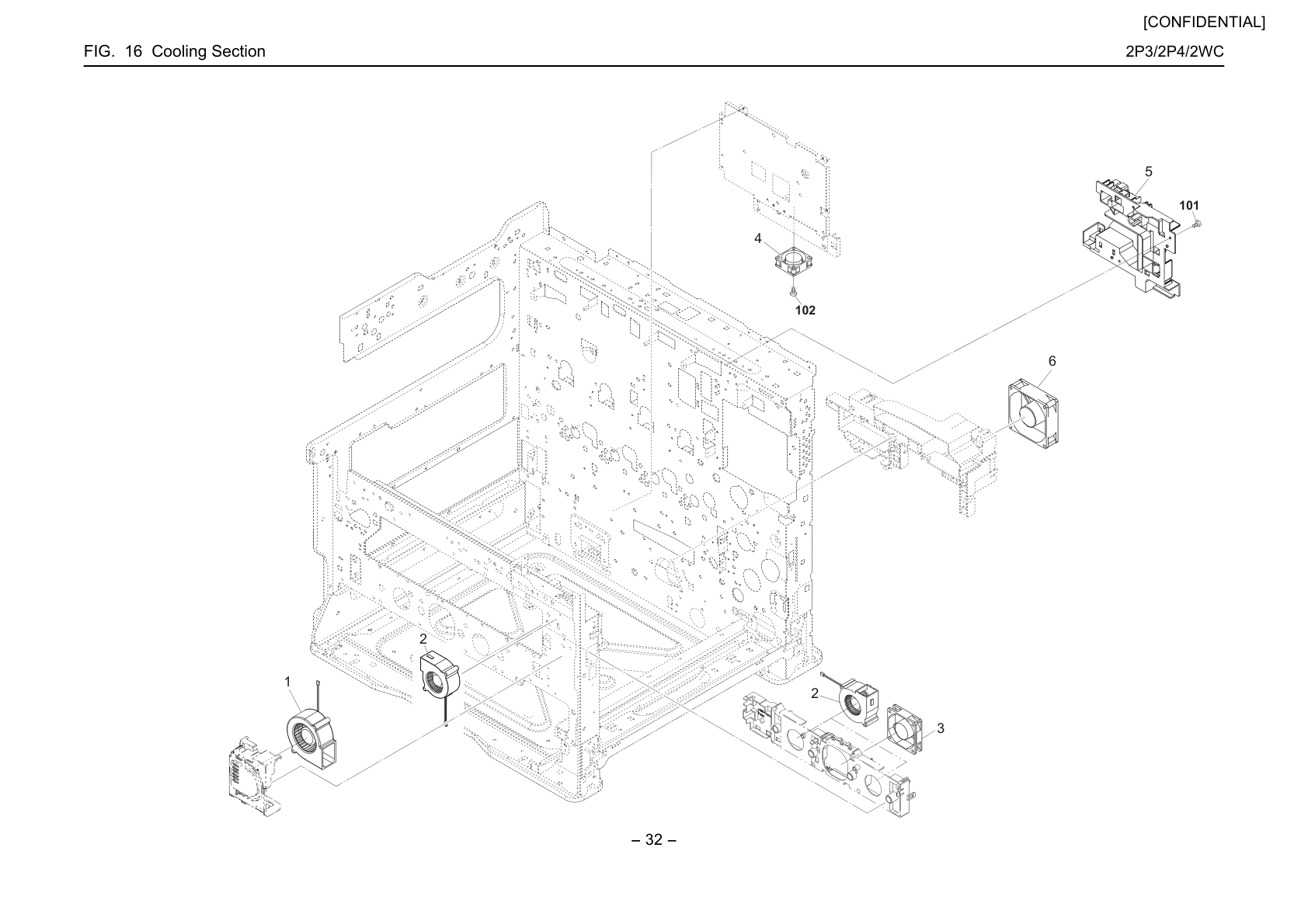

Cooling Section

№	Артикул	Альт. артикул	Описание
2	302LC94380 ✓ в наличии		PARTS FAN COOLING LSU 60 SP
4	302HG44120 ✓ в наличии		FAN MOTOR PS40
5	302K033012 ✓ в наличии		DUCT EXIT
6	302NG94220 ✓ в наличии		PARTS FAN MOTOR SP

Electrical Components

№	Артикул	Альт. артикул	Описание
1	302P494040 ✓ в наличии		PARTS PWB ENGINE ASSY SP
1	302P394150 запросить цену →		PARTS PWB ENGINE ASSY SP
2	302P494020 ✓ в наличии		PARTS PWB MAIN ASSY SP
2	302WC94010 запросить цену →		PARTS PWB MAIN ASSY SP
2	302P494030 ✓ в наличии		PARTS PWB MAIN ASSY SP EU
2	302P394120 запросить цену →		PARTS PWB MAIN ASSY SP
2	302P394130 ✓ в наличии		PARTS PWB MAIN ASSY SP EU
3	302P394100 ✓ в наличии		PARTS UNIT HIGH VOLTAGE 1 SP
4	302KV94360 ✓ в наличии		PARTS PWB ASSY THERMISTOR SP
5	302P394180 ✓ в наличии		PARTS PWB KUIO ASSY SP
6	302P339140 ✓ в наличии		WIRE EARTH WIFI
7	302P194130 запросить цену →		PARTS WIFI UNIT SP
8	302P394110 ✓ в наличии		PARTS UNIT HIGH VOLTAGE 2 SP
9	302K094190 ✓ в наличии		PARTS PWB TRANSFER CONNECT ASSY SP
10	302ND94310 ✓ в наличии		PARTS PWB IH 200 ASSY SP
10	302ND94300 запросить цену →		PARTS PWB IH 100 ASSY SP
11	302P394140 ✓ в наличии		PARTS MEMORY MODULE SP
12	302K094300 ✓ в наличии		PARTS FAN MOTOR SP
13	302P394090 ✓ в наличии		PARTS UNIT LOW VOLTAGE 200V SP
13	302P394080 запросить цену →		PARTS UNIT LOW VOLTAGE 100V SP
14	302K339050 запросить цену →		PLATE OPTION

Operation Section

№	Артикул	Альт. артикул	Описание
1	302P105020 ✓ в наличии		COVER OPERATION LOW
A01	302P194070 ✓ в наличии		PARTS OPERATION UNIT SP
A01	302P194080 запросить цену →		PARTS OPERATION UNIT J SP
2	302P194160 запросить цену →		PARTS PWB PANEL MAIN ASSY SP
3	302NM94121 запросить цену →		PARTS TABLET OPERATION SP
4	302P105010 запросить цену →		COVER OPERATION
4	302P105170 запросить цену →		COVER OPERATION J
5	302P194230 запросить цену →		PARTS LCD OPERATION SP
21	302P194330 запросить цену →		PARTS PWB KEY RIGHT ASSY SP
22	302P194340 запросить цену →		PARTS PWB KEY LEFT ASSY SP
6	302P105040 ✓ в наличии		COVER PANEL LEFT
7	302P105050 ✓ в наличии		LID OPERATION LEFT
8	302P105120 ✓ в наличии		LID OPERATION RIGHT
9	302P105030 ✓ в наличии		COVER PANEL RIGHT
10	302P205020 запросить цену →		COVER OPERATION LOW
A02	302P294020 запросить цену →		PARTS OPERATION UNIT J SP
A02	302P294010 ✓ в наличии		PARTS OPERATION UNIT SP
11	302P294050 запросить цену →		PARTS PWB PANEL MAIN ASSY SP
12	302R494310 запросить цену →		PARTS TABLET OPERATION SP
13	302P205080 запросить цену →		COVER OPERATION J
13	302P205010 запросить цену →		COVER OPERATION
14	302P294060 запросить цену →		PARTS LCD OPERATION SP
23	302P194330 запросить цену →		PARTS PWB KEY RIGHT ASSY SP
24	302P194340 запросить цену →		PARTS PWB KEY LEFT ASSY SP
19	302P105530 запросить цену →		SHEET OPERATION LEFT EN
19	302P105510 запросить цену →		SHEET OPERATION LEFT JP
20	302P105520 запросить цену →		SHEET OPERATION RIGHT EN
20	302P105500 запросить цену →		SHEET OPERATION RIGHT JP

Wire Sections 1

№	Артикул	Альт. артикул	Описание
1	302P346010 запросить цену →		CONN.CORD ASSY DLP DRUM MOT DLP CL
2	302P346020 запросить цену →		CONN.CORD ASSY BELT FUSER MOTOR
3	302K046020 запросить цену →		WIRE FEED UNIT 2

Wire Sections 2 (24ppm(A)/24ppm(B))

№	Артикул	Альт. артикул	Описание
1	302P446060 запросить цену →		CONN.CORD ASSY LSU CONNECT 5

Wire Sections 3 (24ppm(B)/30ppm)

№	Артикул	Альт. артикул	Описание
1	302P346360 ✓ в наличии		CONN.CORD ASSY FFC ENGINE MAIN

Wire Sections 4

№	Артикул	Альт. артикул	Описание
1	302K046300 запросить цену →		WIRE LIFT FULL
2	302K046370 запросить цену →		WIRE FAN MOT DLP/LSU
3	302K046830 запросить цену →		WIRE HUMIT 2

Wire Sections 5

№	Артикул	Альт. артикул	Описание
1	302K346660 запросить цену →		WIRE PF DRAWER 200
1	302K346470 запросить цену →		WIRE PF DRAWER
2	302K046690 запросить цену →		WIRE AC CASSETTE SW
3	302K046670 запросить цену →		WIRE OUTLET
4	302K046760 запросить цену →		WIRE AC INLET

Wire Sections 6

№	Артикул	Альт. артикул	Описание
1	302P346250 запросить цену →		CONN.CORD ASSY FUSER
2	302P346290 запросить цену →		CONN.CORD ASSY IH ENGINE

Wire Sections 7

№	Артикул	Альт. артикул	Описание
1	302P346420 запросить цену →		CONN.CORD ASSY MAIN-PANEL
2	302P146250 запросить цену →		CONN.CORD ASSY FFC PANEL LEFT
2	302P246030 запросить цену →		CONN.CORD ASSY FFC PANEL LEFT
3	302P146260 запросить цену →		CONN.CORD ASSY FFC PANEL RIGHT
3	302P246040 запросить цену →		CONN.CORD ASSY FFC PANEL RIGHT
4	302P146280 запросить цену →		CONN.CORD ASSY NFC

Wire Sections 8

№	Артикул	Альт. артикул	Описание
1	302P146210 запросить цену →		CONN.CORD ASSY FFC CCD
2	302P146220 запросить цену →		CONN.CORD ASSY FFC LED LAMP

Wire Sections 9

№	Артикул	Альт. артикул	Описание
1	302P146610 запросить цену →		CONN.CORD ASSY DP ENGINE

DP ASSY SP

№	Артикул	Альт. артикул	Описание
1	302P193100 ✓ в наличии		PARTS DP UNIT SP

DP Covers

№	Артикул	Альт. артикул	Описание
1	302P118130 запросить цену →		COVER FRONT
2	302P118250 запросить цену →		COVER INNER
3	302P118140 запросить цену →		COVER REAR A
4	302P118240 запросить цену →		COVER REAR B
5	303RJ04140 запросить цену →		LID INNER COVER
6	302P118340 запросить цену →		COVER LID
7	302P118220 запросить цену →		STOPPER EJECT
8	303PH02030 запросить цену →		SPONGE ORIGINAL MAT FILM
9	303MX02031 запросить цену →		CUSHION ORIGINAL MAT B
10	303M802320 запросить цену →		SPONGE ORIGINAL MAT A
11	303J902370 запросить цену →		CUSHION ORIGINAL MAT
12	303MX02021 запросить цену →		CUSHION ORIGINAL MAT A
13	303JC04201 ✓ в наличии		PLATE ORIGINAL
14	303R834011 запросить цену →		LABEL CAUTION HINGE

DP Frames

№	Артикул	Альт. артикул	Описание
1	303P724120 запросить цену →		SHEET LEFT GUIDE R
2	303P724130 запросить цену →		SHEET LEFT GUIDE F
3	303P728050 запросить цену →		HOLDER PULLEY EJECT
4	303M828040 запросить цену →		PULLEY EJECT
5	303M828050 запросить цену →		SPONGE EJECT
6	302H728100 запросить цену →		SPRING EXIT PULLEY
7	303M824121 запросить цену →		HOLDER RIGHT PULLEY
8	303M824210 запросить цену →		PULLEY CONVEYING BK
9	303M824200 ✓ в наличии		SHAFT PULLEY
11	302P118490 запросить цену →		GUIDE RIGHT READING B
12	303M824100 запросить цену →		HOLDER LEFT PULLEY
13	302H008140 запросить цену →		SPRING BYPASSFFED
14	302P118160 запросить цену →		COVER LEFT
16	302P194180 запросить цену →		PARTS PWB DP MAIN ASSY SP
17	303RJ04150 запросить цену →		COVER HINGE

DP Table Assy

№	Артикул	Альт. артикул	Описание
A01	302P194020 ✓ в наличии		PARTS TABLE ASSY SP
1	303R394050 запросить цену →		PARTS PWB PAPER SIZE SENSOR ASSY SP
2	303P706060 запросить цену →		COVER TABLE WIRE
3	302P118200 запросить цену →		CURSOR FRONT
4	302P118210 запросить цену →		CURSOR REAR
5	303M894260 ✓ в наличии		PARTS SENSOR OPT SP
6	303R706060 запросить цену →		GEAR DETECTION
9	303R706050 запросить цену →		COVER CURSOR
10	303R734030 запросить цену →		LABEL ORIGINAL MAX
7	303RJ34040 запросить цену →		LABEL CAUTION JP
7	303R734060 запросить цену →		LABEL CAUTION IN
8	303R834040 запросить цену →		LABEL FACE UP JP
8	303R834050 запросить цену →		LABEL FACE UP EN

DP Paper Feed Section

№	Артикул	Альт. артикул	Описание
1	302P118150 ✓ в наличии
2	302P118230 запросить цену →
3	303P724090 ✓ в наличии
4	303P724160 ✓ в наличии		( ACTUATOR )
5	303P731120 ✓ в наличии
6	5MVX111DN003 ✓ в наличии
A01	302P194100 ✓ в наличии
7	303P707060 запросить цену →
8	303P707120 запросить цену →
9	5MVX111DN003 ✓ в наличии

DP Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1	5MVX111DN003 ✓ в наличии
2	302P118550 запросить цену →
3	303P724030 запросить цену →
4	303P724080 ✓ в наличии		( ACTUATOR )
5	303P724140 ✓ в наличии		( ACTUATOR )
6	303P729010 запросить цену →
7	303P729020 запросить цену →
8	302P194110 ✓ в наличии
9	302P194120 ✓ в наличии
11	303P707160 запросить цену →
12	302P118420 ✓ в наличии
13	303LL24190 запросить цену →
14	303M824130 запросить цену →
15	302P118260 ✓ в наличии
16	302P194270 запросить цену →
17	303P794050 запросить цену →
18	303P794030 ✓ в наличии
19	302P194280 запросить цену →
20	303P794060 запросить цену →
21	303M894260 ✓ в наличии
22	303M824210 запросить цену →
23	303M824200 ✓ в наличии
24	303HL07161 запросить цену →

DP Drive Section

№	Артикул	Альт. артикул	Описание
2	5MVX111DN003 ✓ в наличии		RING STOPPER /A-49 FEED A4
3	302KV44041 запросить цену →		CLUTCH 50 Z35R
4	302KY94140 ✓ в наличии		PARTS MOTOR ROTARY SP
5	303H622331 ✓ в наличии		GEAR 20/65 IDLE
6	303R494040 ✓ в наличии		PARTS MOTOR PAPER FEED SP

Accessories

№	Артикул	Альт. артикул	Описание
1	302K093110 ✓ в наличии		WT-895
2	302N404460 запросить цену →		SPONGE IC CARD
3	303LL02531 запросить цену →		CUSHION ORIGINAL MAT
4	303MX02022 ✓ в наличии		CUSHION ORIGINAL MAT A
5	303R734050 запросить цену →		LABEL CAUTION US
6	303RJ34080 запросить цену →		LABEL CAUTION NL
7	303R834060 запросить цену →		LABEL FACE UP US
8	303R834130 запросить цену →		LABEL FACE UP NL
9	7AAACCUS+13H002 запросить цену →		AC CORD ASSY US
10	302RH94240 запросить цену →		PARTS AC CORD EU SP
11	7AAACCAS+10H001 запросить цену →		AC CORD ASSY AS
12	7AAACCJP+15H011 запросить цену →		AC CORD ASSY JP
13	302P105540 запросить цену →		SHEET OPERATION RIGHT GER
14	302P105550 запросить цену →		SHEET OPERATION LEFT GER
15	302P105560 запросить цену →		SHEET OPERATION RIGHT FRA
16	302P105570 запросить цену →		SHEET OPERATION LEFT FRA
17	302P105580 запросить цену →		SHEET OPERATION RIGHT ITA
18	302P105590 запросить цену →		SHEET OPERATION LEFT ITA
19	302P105600 запросить цену →		SHEET OPERATION RIGHT SPA
20	302P105610 запросить цену →		SHEET OPERATION LEFT SPA
21	302P105620 запросить цену →		SHEET OPERATION RIGHT DUT
22	302P105630 запросить цену →		SHEET OPERATION LEFT DUT
23	302P105640 запросить цену →		SHEET OPERATION RIGHT RUS
24	302P105650 запросить цену →		SHEET OPERATION LEFT RUS
25	302P105660 запросить цену →		SHEET OPERATION RIGHT PTB
26	302P105670 запросить цену →		SHEET OPERATION LEFT PTB
27	302P105680 запросить цену →		LABEL OPERATION FUNCTION

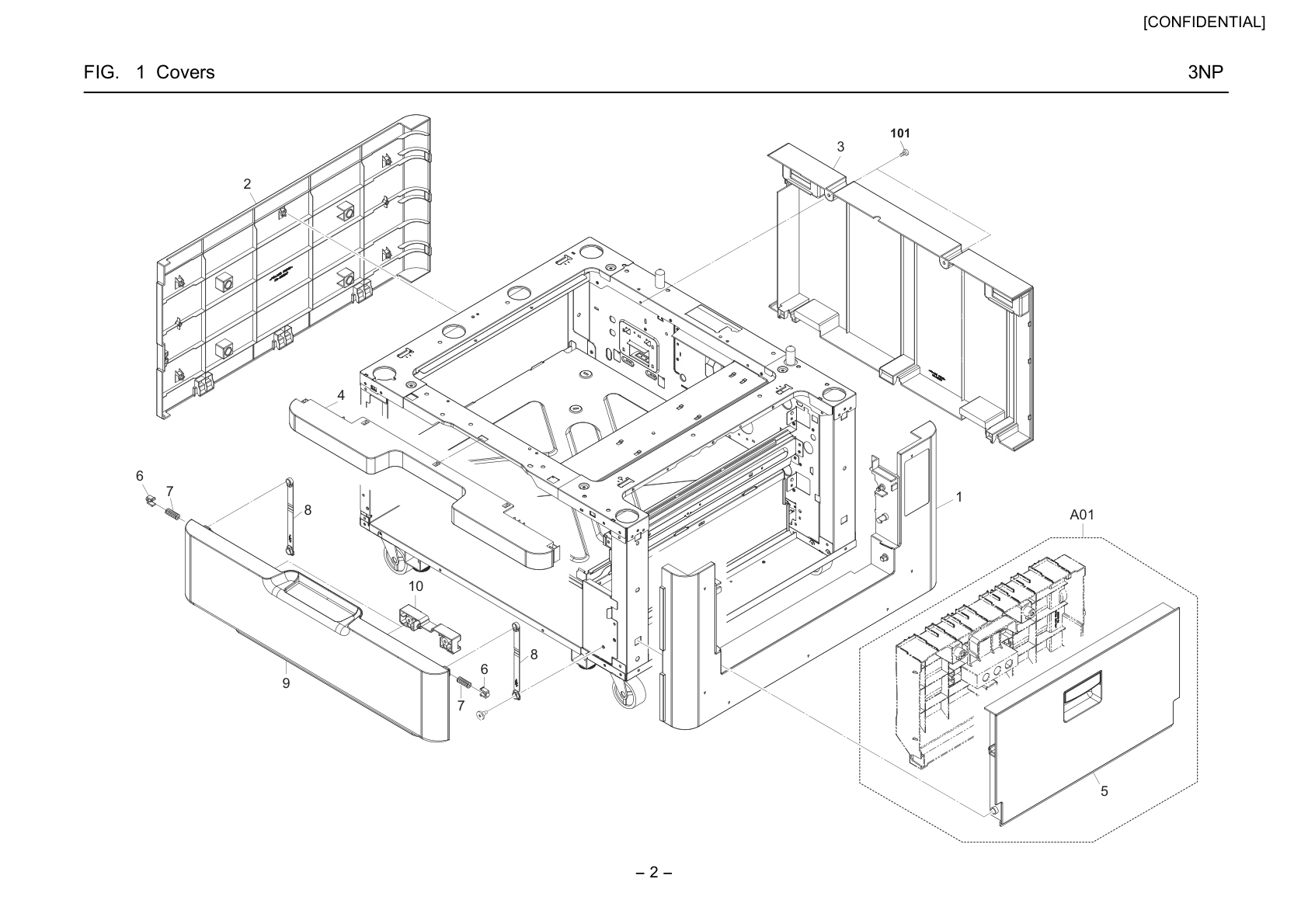

Covers

№	Артикул	Альт. артикул	Описание
1	303NN04010 запросить цену →		COVER RIGHT
2	303NN04020 запросить цену →		COVER LEFT
3	303NN04030 запросить цену →		COVER REAR
4	303NN04051 запросить цену →		COVER TOP
A01	303NN94030 запросить цену →		PARTS COVER RIGHT FEED ASSY SP
5	303NN04510 запросить цену →		COVER RIGHT FEED
7	302K004281 ✓ в наличии		SPRING FRONT COVER
8	303K606050 запросить цену →		STRAP VERTICAL COVER
9	303NP04010 запросить цену →		COVER BOX
10	303NP04030 ✓ в наличии		HINGE COVER

Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302K309410 ✓ в наличии		PLATE SIZE DETECTION
2	302K302420 запросить цену →		HEATER DEHUMIDIFIER 100
2	302K302430 запросить цену →		HEATER DEHUMIDIFIER 120
2	302K302440 ✓ в наличии		HEATER DEHUMIDIFIER 240
3	302K394190 ✓ в наличии		PARTS MOTOR LIFT ASSY SP
A01	303NP94010 запросить цену →		PARTS DRIVE ASSY SP
4	303NN94021 запросить цену →		PARTS MOTOR-BL W10 SP
5	303NN94012 запросить цену →		PARTS PWB PF MAIN ASSY SP
6	303NP46010 запросить цену →		WIRE INTERFACE
6	303NP46020 запросить цену →		WIRE INTERFACE 200
7	5ESP03090001+01 ✓ в наличии		PUSH SWITCH 03 SN /SW-192 N
8	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
9	7SP01000001+H01 ✓ в наличии		SW.PUSH

Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302K394480 ✓ в наличии
2	302K302811 ✓ в наличии		( ACTUATOR )
A01	303NN94040 запросить цену →
3	7NXGP1S173LCH01 ✓ в наличии
4	303NN94050 запросить цену →
5	7NXGP1S173LCH01 ✓ в наличии

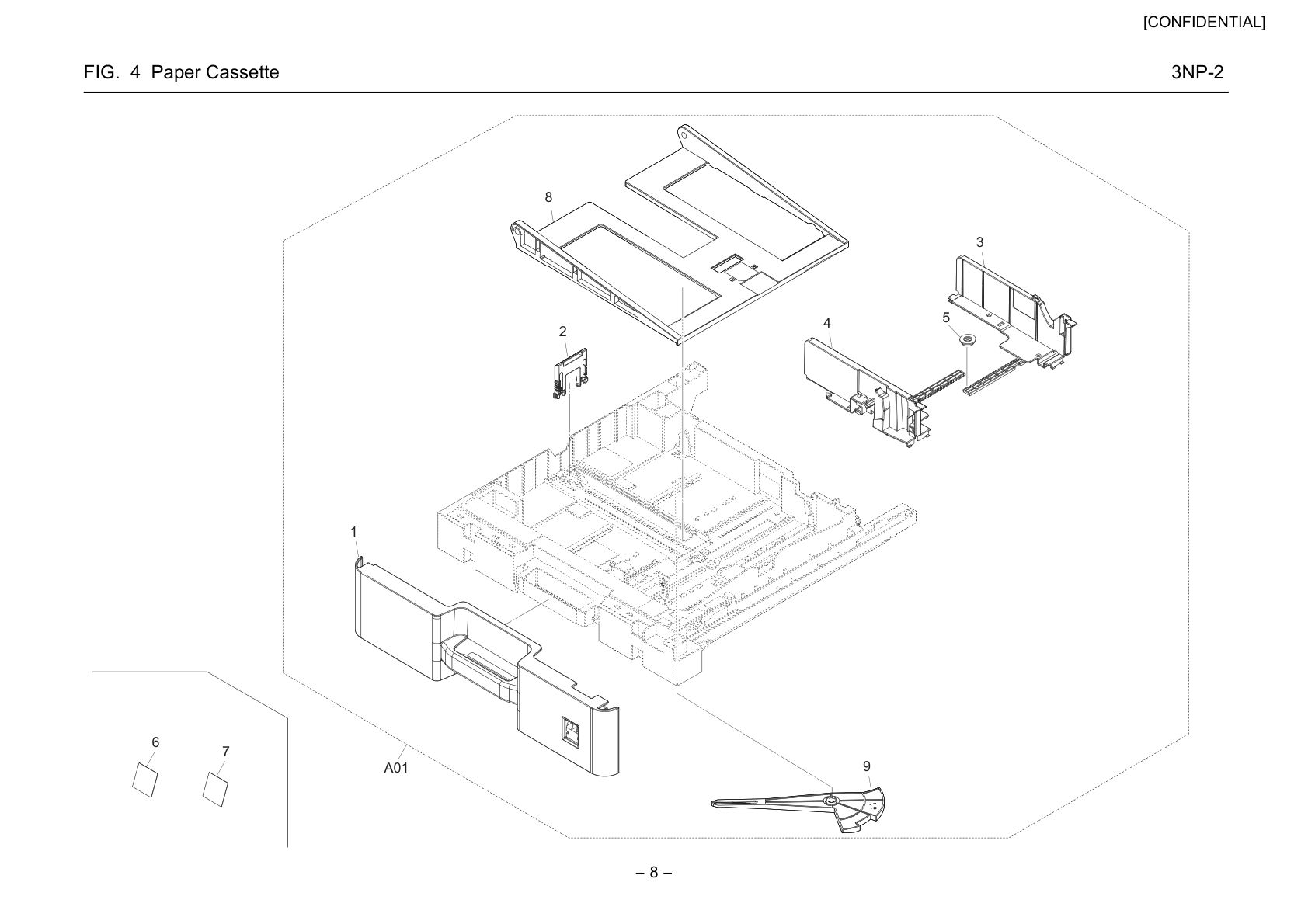

Paper Cassette

№	Артикул	Альт. артикул	Описание
A01	302K393174 запросить цену →		CT-475
1	302K309080 запросить цену →		COVER CASSETTE
2	302K309270 ✓ в наличии		CURSOR END
3	302K309120 запросить цену →		CURSOR CASSETTE REAR
4	302K309130 запросить цену →		CURSOR CASSETTE FRONT
5	302K394380 запросить цену →		PARTS GEAR Z18 SP
8	302K309021 запросить цену →		BASE CASSETTE
9	302K309041 запросить цену →		ARM SIZE DETECTION
6	302K334090 запросить цену →		SHEET CASSETTE C
7	302K334100 запросить цену →		SHEET CASSETTE I

Covers

№	Артикул	Альт. артикул	Описание
1	303NN04010 запросить цену →		COVER RIGHT
2	303NN04020 запросить цену →		COVER LEFT
3	303NN04030 запросить цену →		COVER REAR
4	303NN04051 запросить цену →		COVER TOP
A01	303NN94030 запросить цену →		PARTS COVER RIGHT FEED ASSY SP
5	303NN04510 запросить цену →		COVER RIGHT FEED

Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302K309410 ✓ в наличии		PLATE SIZE DETECTION
2	302K302420 запросить цену →		HEATER DEHUMIDIFIER 100
2	302K302430 запросить цену →		HEATER DEHUMIDIFIER 120
2	302K302440 ✓ в наличии		HEATER DEHUMIDIFIER 240
3	302K394190 ✓ в наличии		PARTS MOTOR LIFT ASSY SP
A01	303NN94070 запросить цену →		PARTS DRIVE ASSY SP
4	303NN94021 запросить цену →		PARTS MOTOR-BL W10 SP
5	303NN94012 запросить цену →		PARTS PWB PF MAIN ASSY SP
6	303NN46010 запросить цену →		WIRE INTERFACE
6	303NN46120 запросить цену →		WIRE INTERFACE 200
7	5ESP03090001+01 ✓ в наличии		PUSH SWITCH 03 SN /SW-192 N
8	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
9	7SP01000001+H01 ✓ в наличии		SW.PUSH

Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302K394480 ✓ в наличии
2	302K302811 ✓ в наличии		( ACTUATOR )
A01	303NN94040 запросить цену →
3	7NXGP1S173LCH01 ✓ в наличии
4	303NN94050 запросить цену →
5	303NN94060 запросить цену →
6	7NXGP1S173LCH01 ✓ в наличии

Paper Cassette

№	Артикул	Альт. артикул	Описание
A01	302K393174 запросить цену →		CT-475
1	302K309080 запросить цену →		COVER CASSETTE
2	302K309270 ✓ в наличии		CURSOR END
3	302K309120 запросить цену →		CURSOR CASSETTE REAR
4	302K309130 запросить цену →		CURSOR CASSETTE FRONT
5	302K394380 запросить цену →		PARTS GEAR Z18 SP
13	302K309021 запросить цену →		BASE CASSETTE
14	302K309041 запросить цену →		ARM SIZE DETECTION
A02	303NN93014 ✓ в наличии		CT-476
6	303NN09020 запросить цену →		COVER CASSETTE LOWER
7	302K309270 ✓ в наличии		CURSOR END
8	302K309120 запросить цену →		CURSOR CASSETTE REAR
9	302K309130 запросить цену →		CURSOR CASSETTE FRONT
10	302K394380 запросить цену →		PARTS GEAR Z18 SP
15	302K309021 запросить цену →		BASE CASSETTE
16	302K309041 запросить цену →		ARM SIZE DETECTION
11	302K334090 запросить цену →		SHEET CASSETTE C
12	302K334100 запросить цену →		SHEET CASSETTE I

Covers

№	Артикул	Альт. артикул	Описание
7	305JA70850 запросить цену →		KORO-FE-ENT
17	305JA70070 запросить цену →		GP1S73P2J00F

Каталог очень большой (528 позиций). Показаны первые 44 узлов со схемами; полный список доступен по запросу.
