Kyocera ECOSYS M4132idn, M4125 — каталог запчастей со схемами

Содержание

• Covers
• Frames
• Paper Cassette
• Paper Feed Section
• Exit Section
• Paper Conveying Section
• Scanner Section(25ppm(A))
• Scanner Section(25ppm(B)/32ppm)
• Laser Scanner Section
• Developer Section
• Image Formation Section
• Fuser Section
• Drive Section
• Electrical Components
• Operation Section

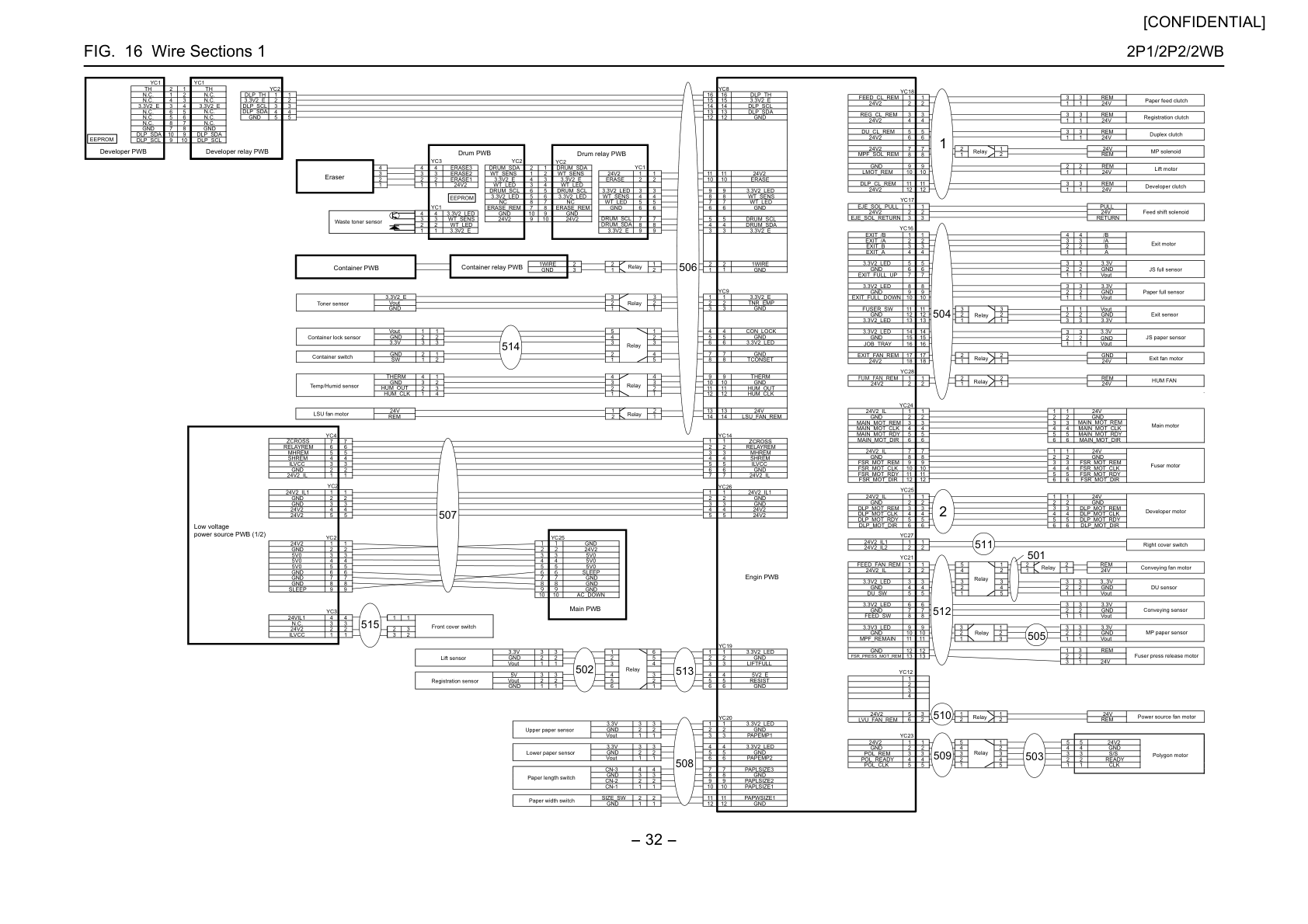

• Wire Sections 1

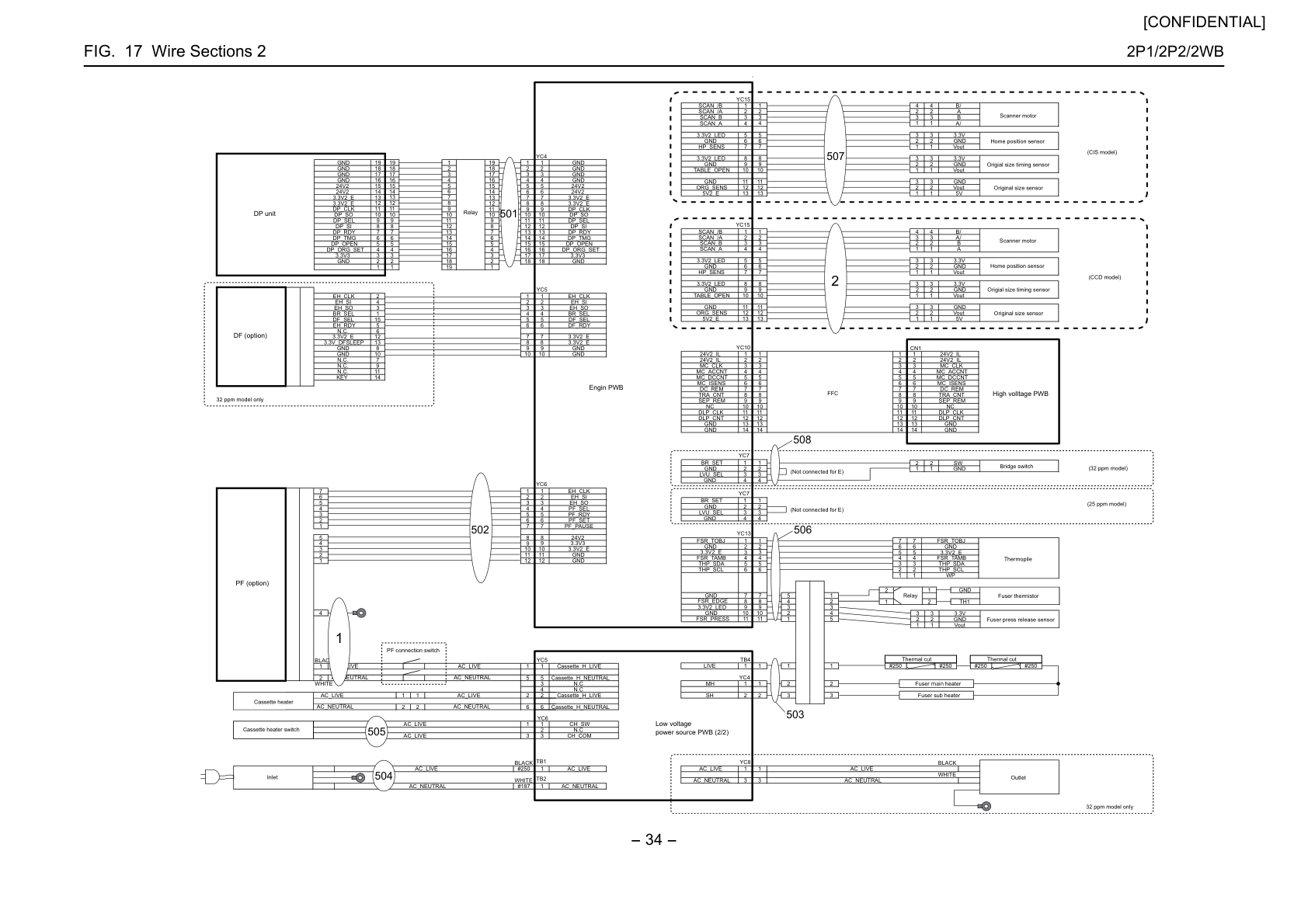

• Wire Sections 2

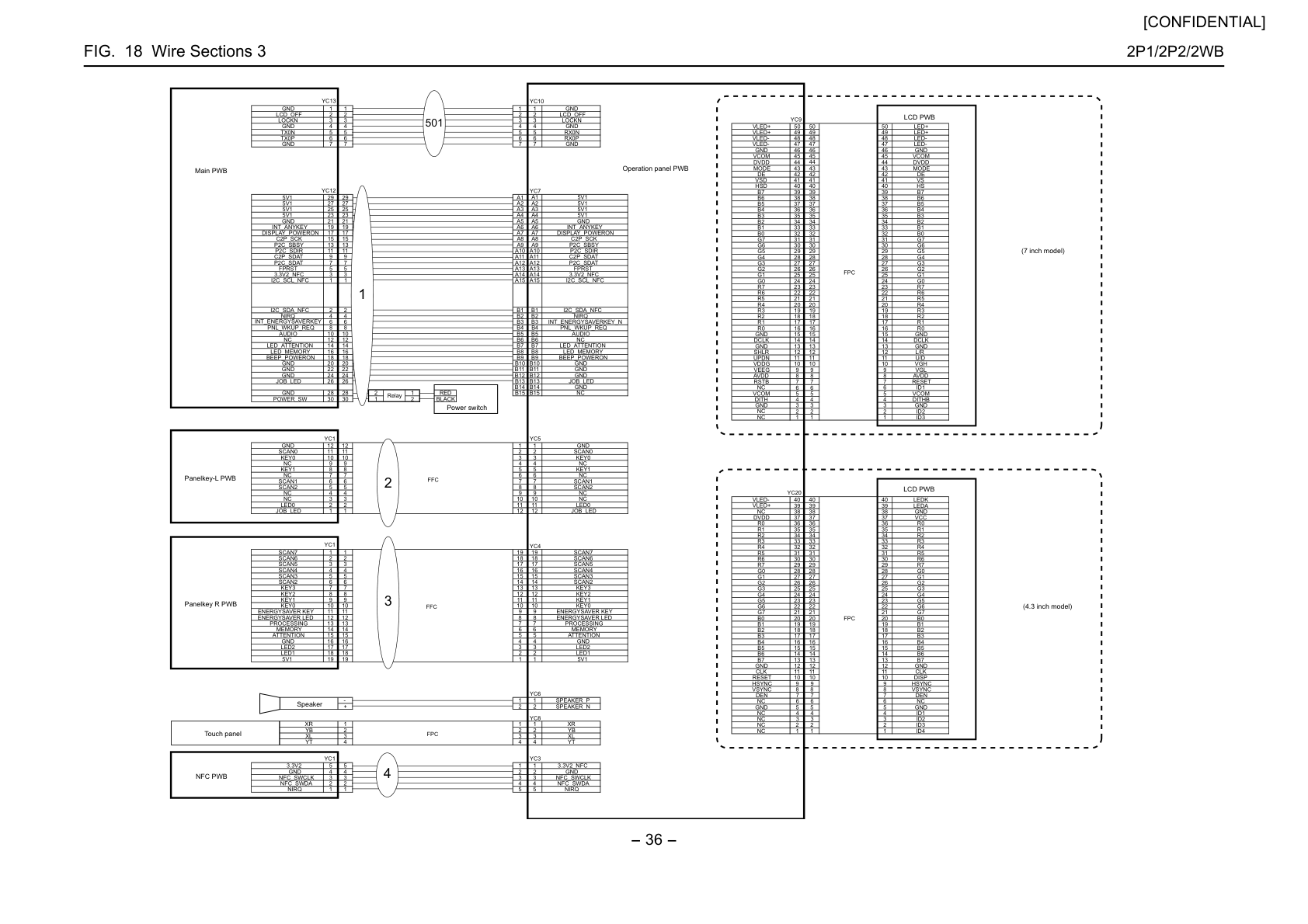

• Wire Sections 3

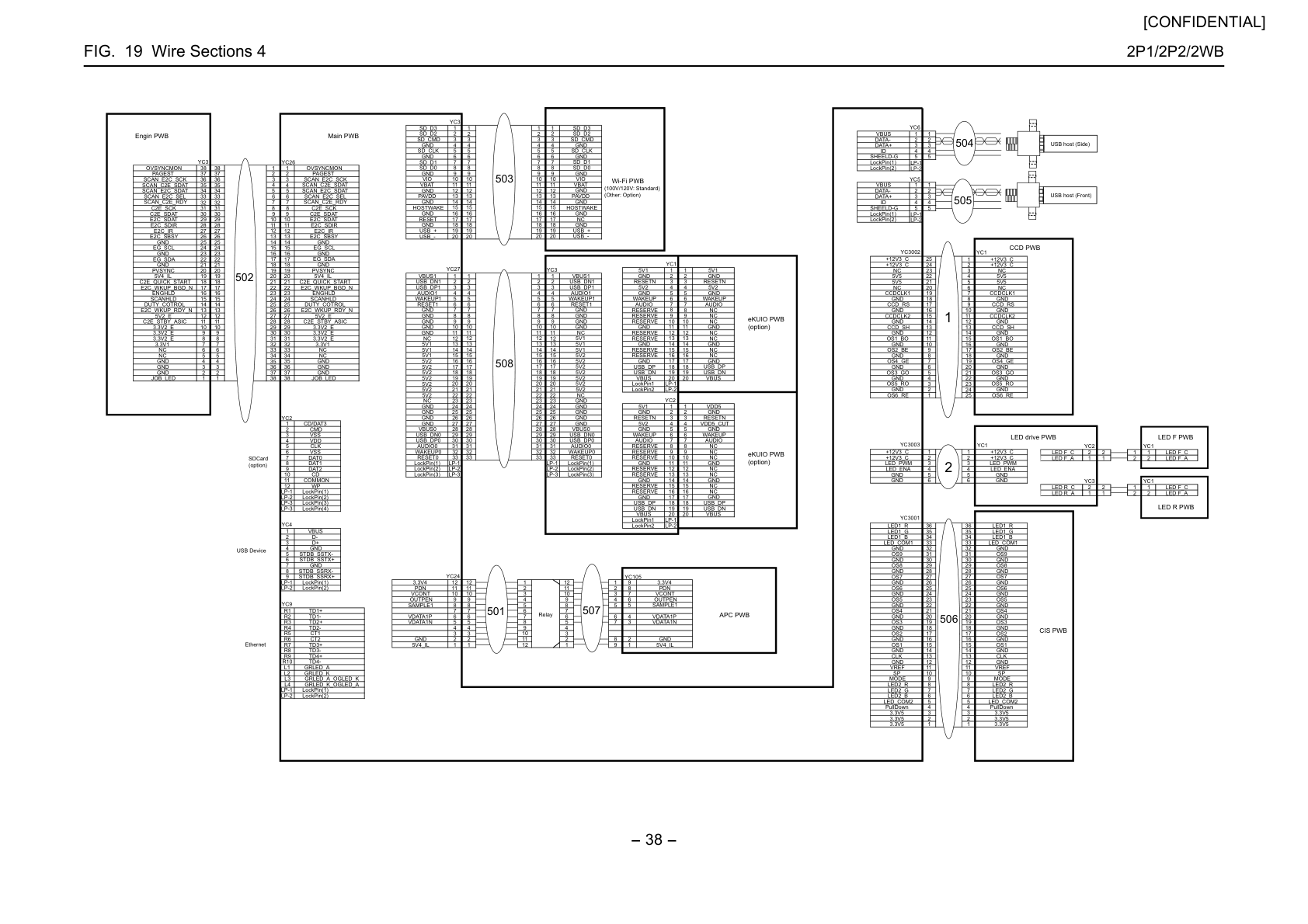

• Wire Sections 4
• Wire Sections 5

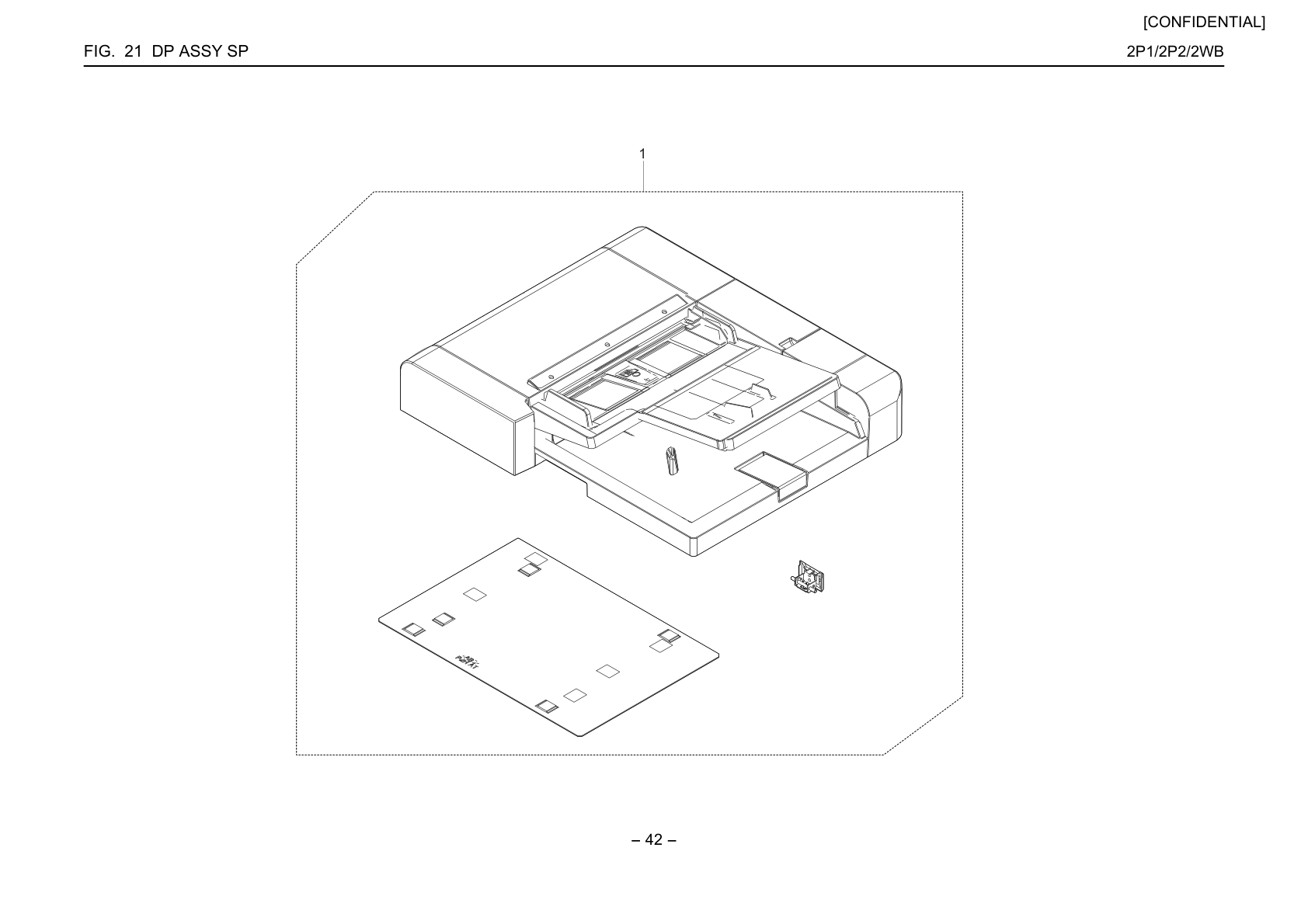

• DP ASSY SP
• DP Covers

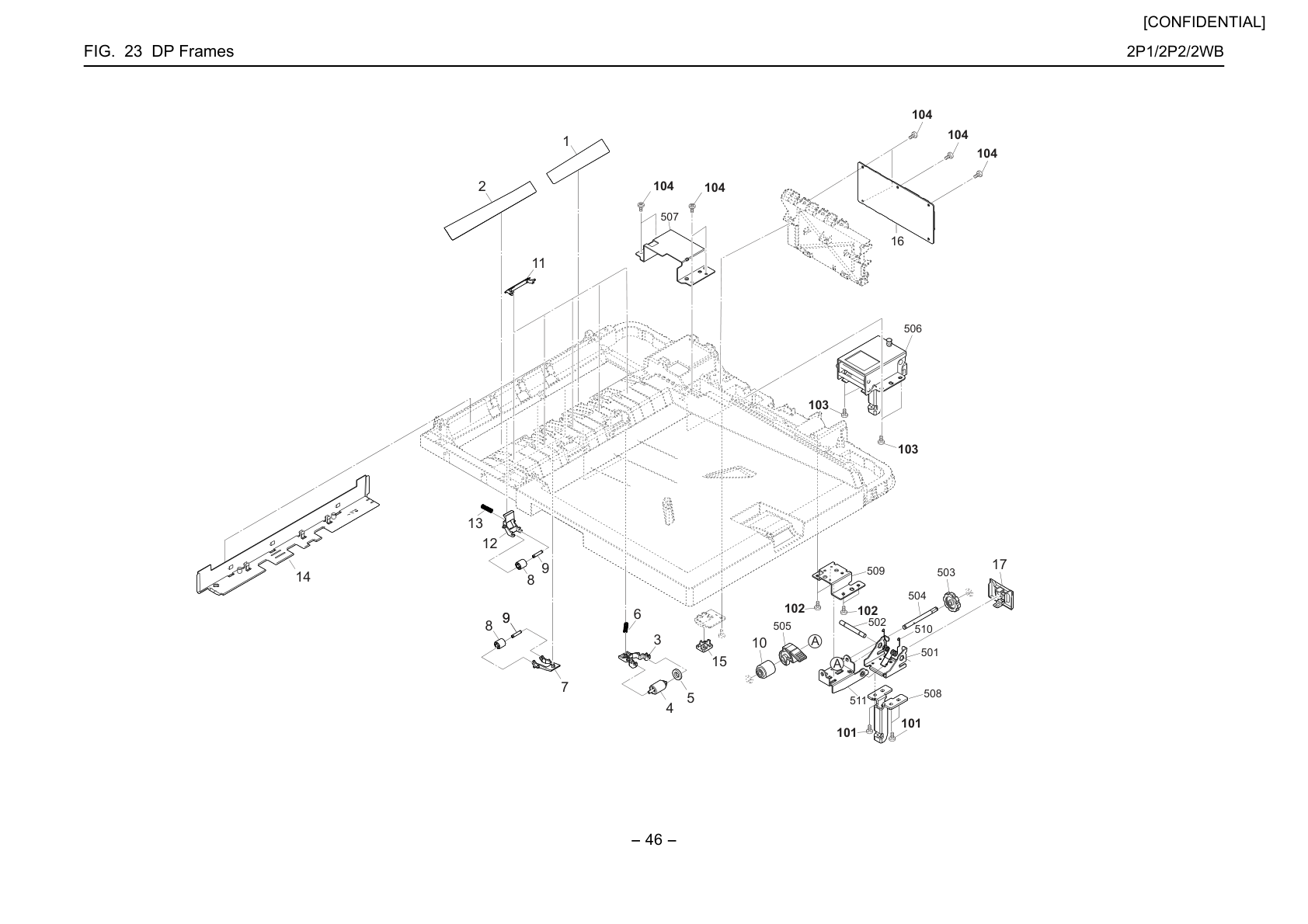

• DP Frames
• DP Table Assy

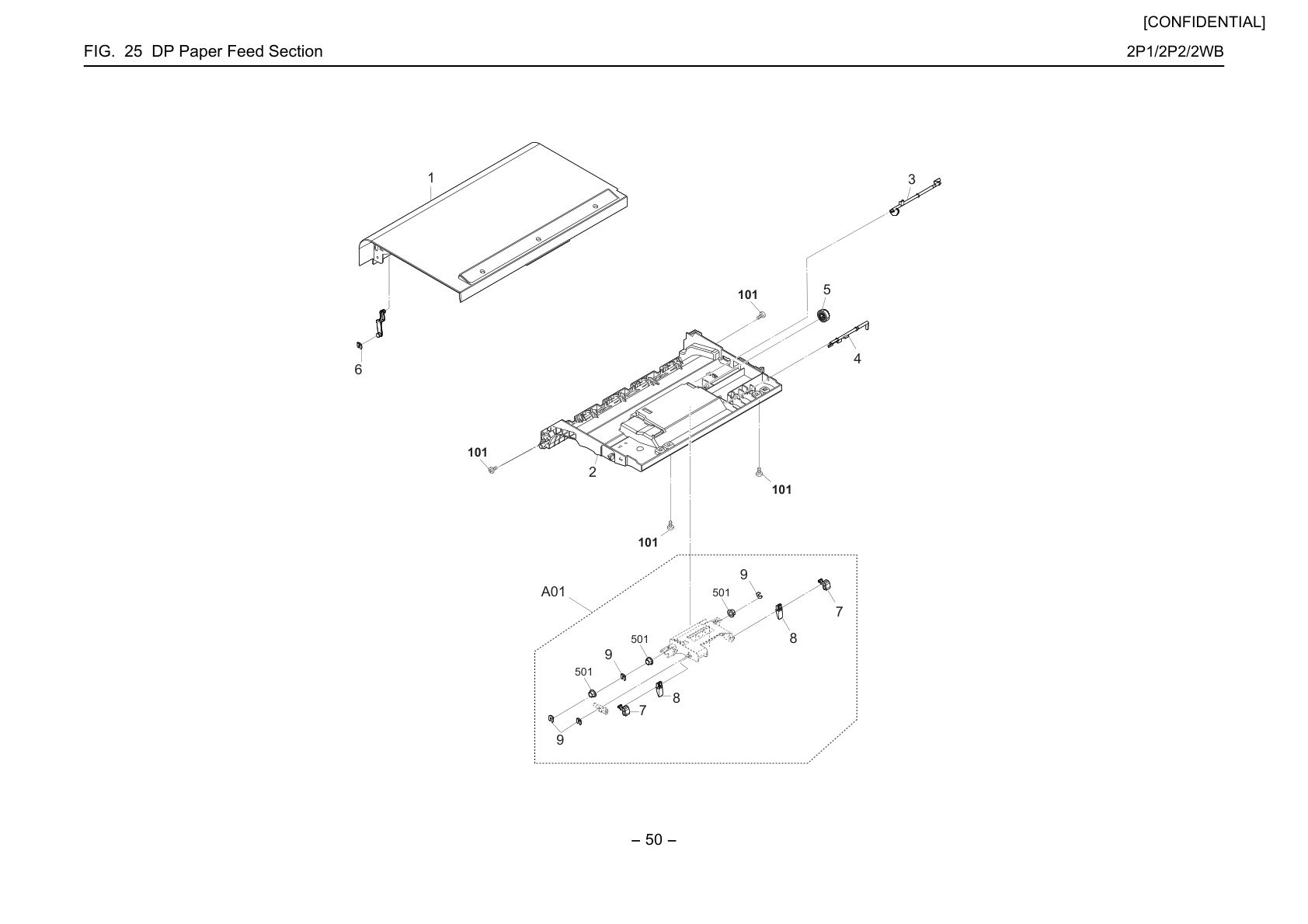

• DP Paper Feed Section

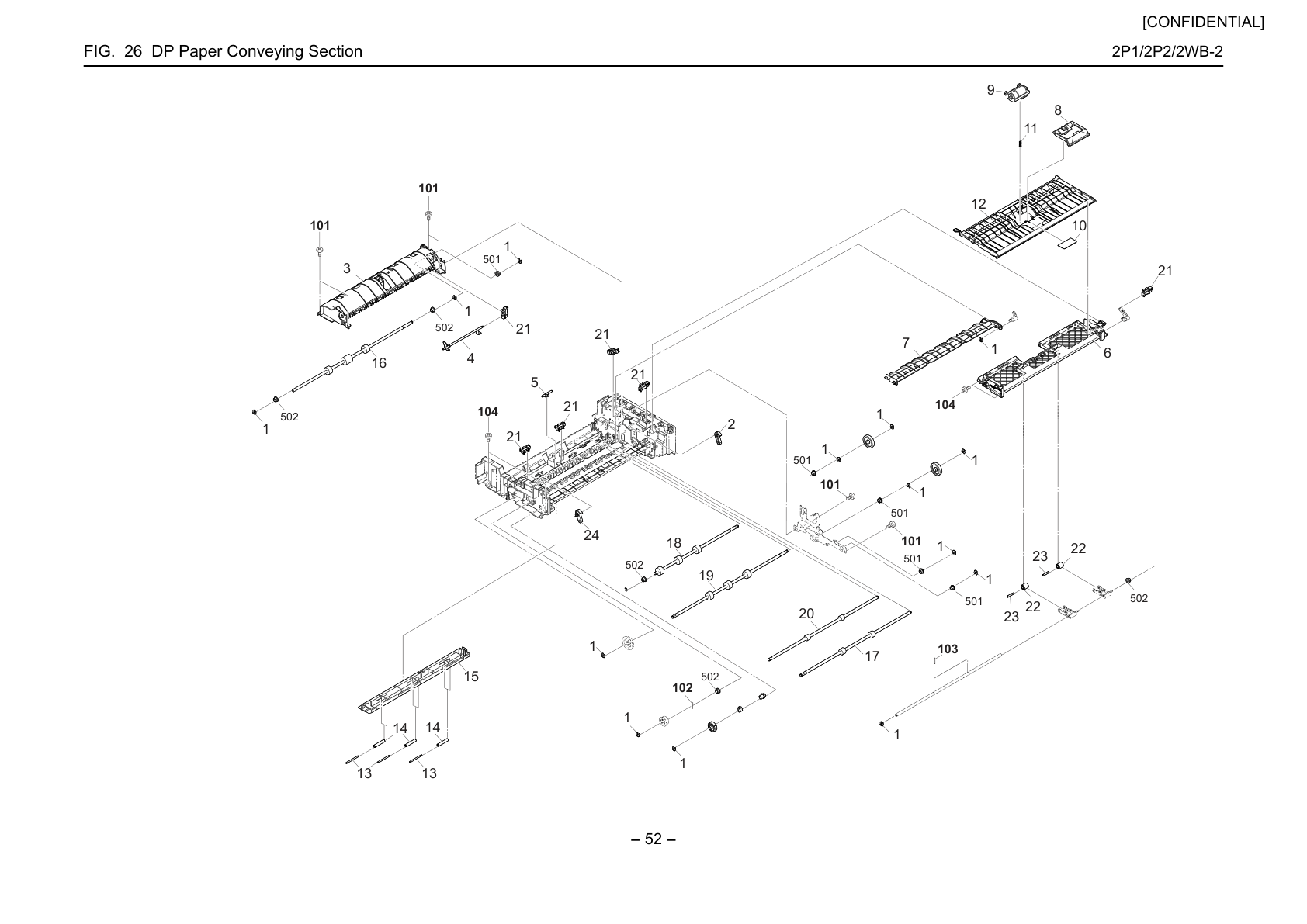

• DP Paper Conveying Section

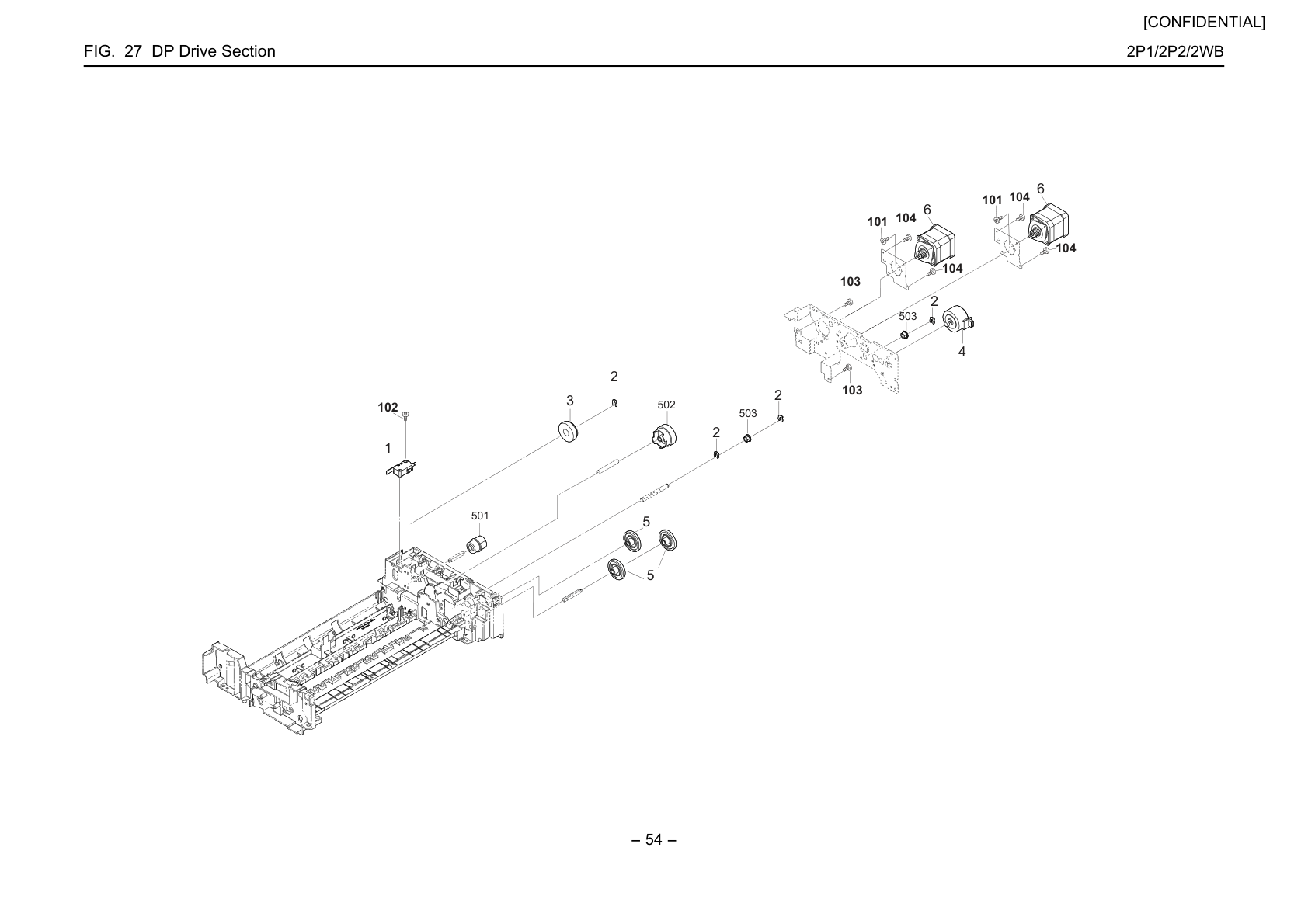

• DP Drive Section

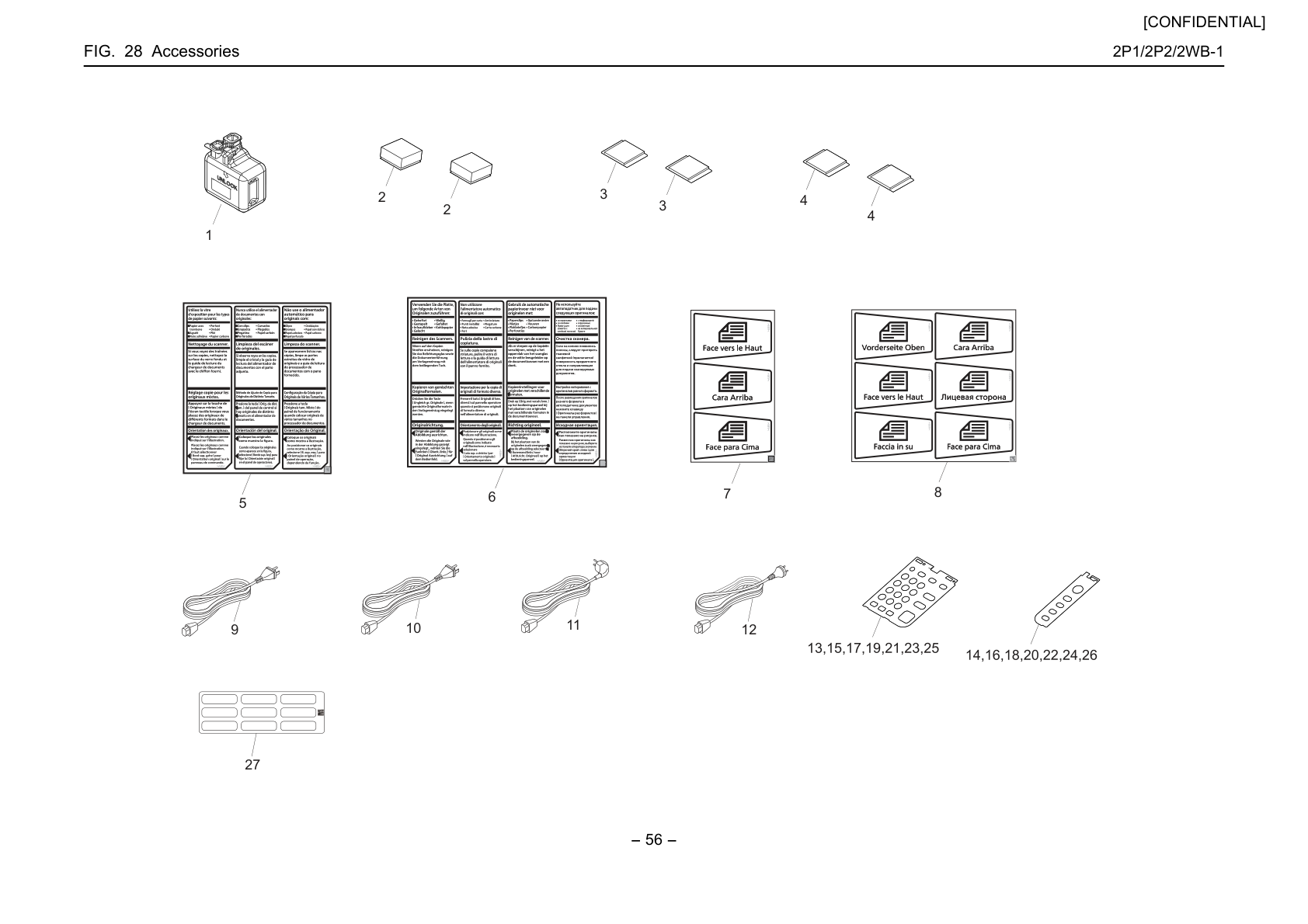

• Accessories
• Covers
• Paper Feed Section 1

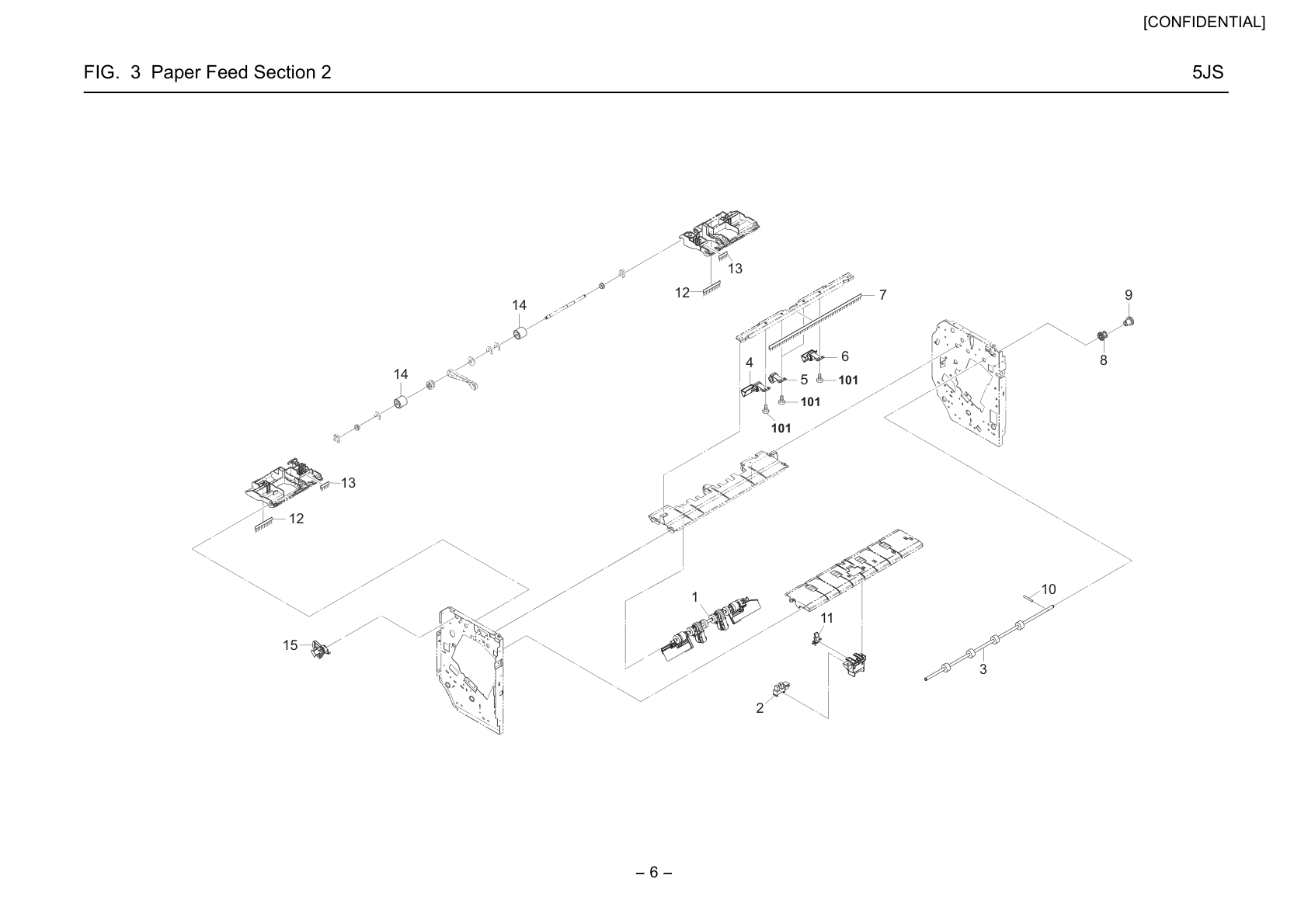

• Paper Feed Section 2
• Paper Cassette

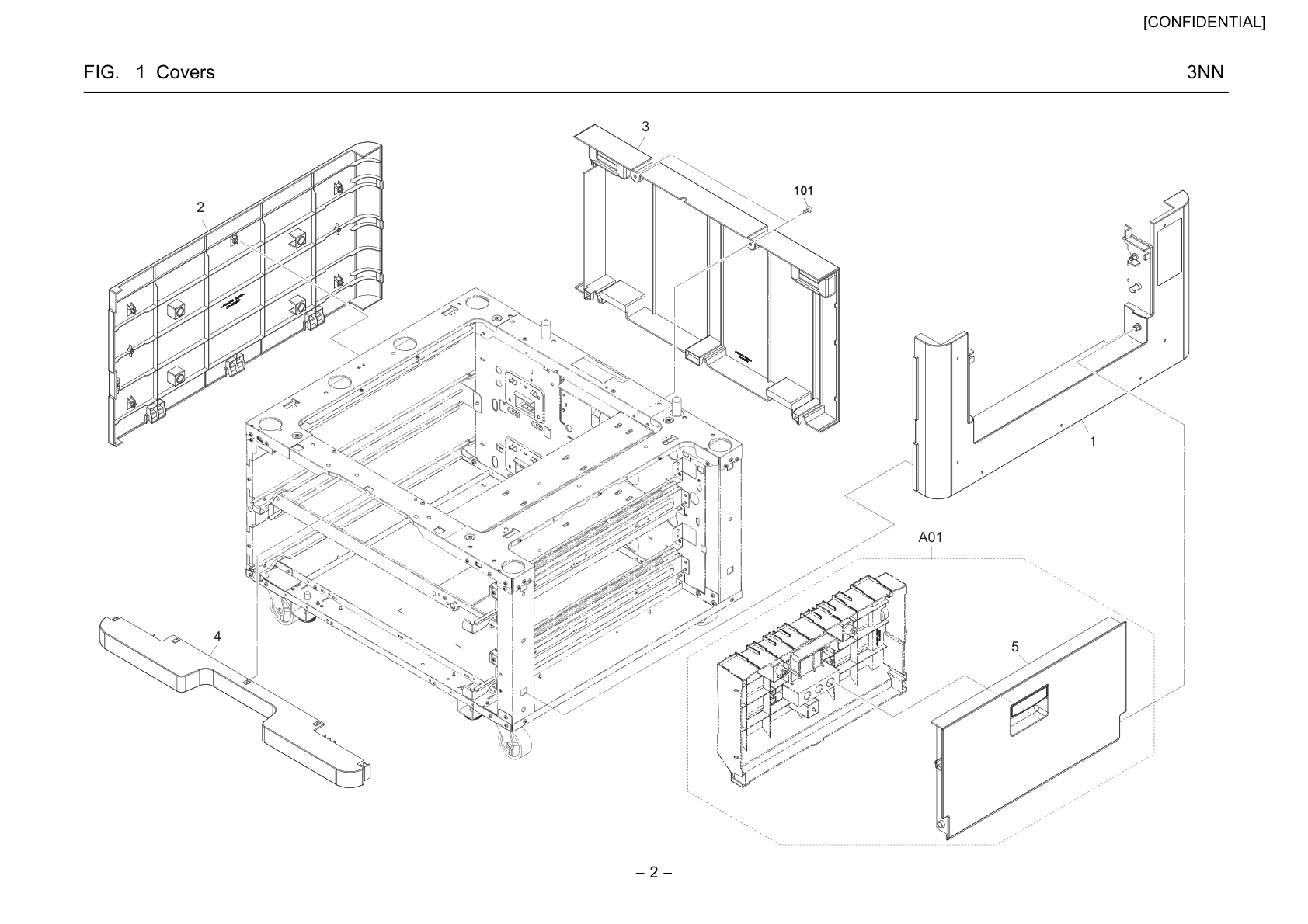

• Covers

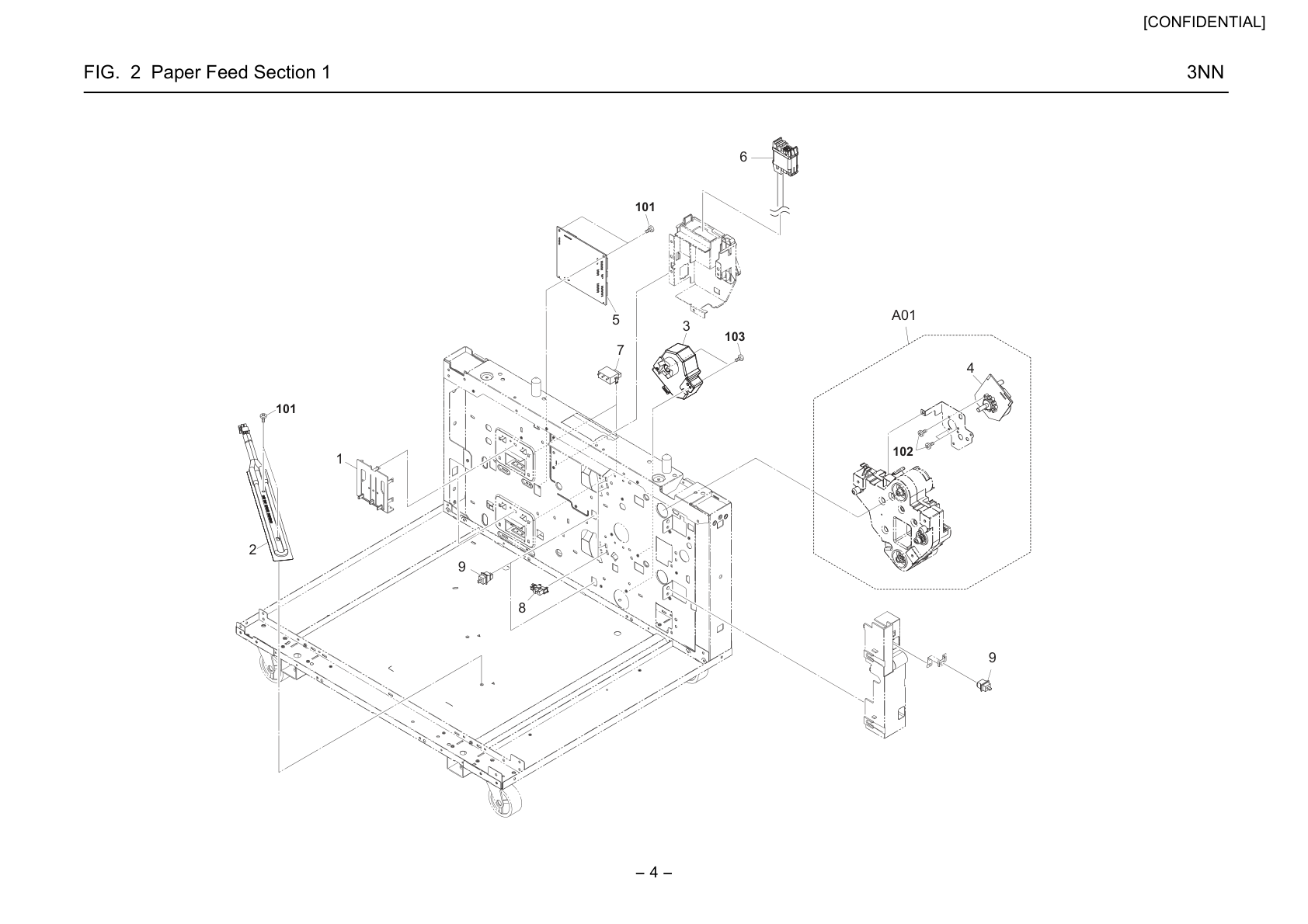

• Paper Feed Section 1
• Paper Feed Section 2

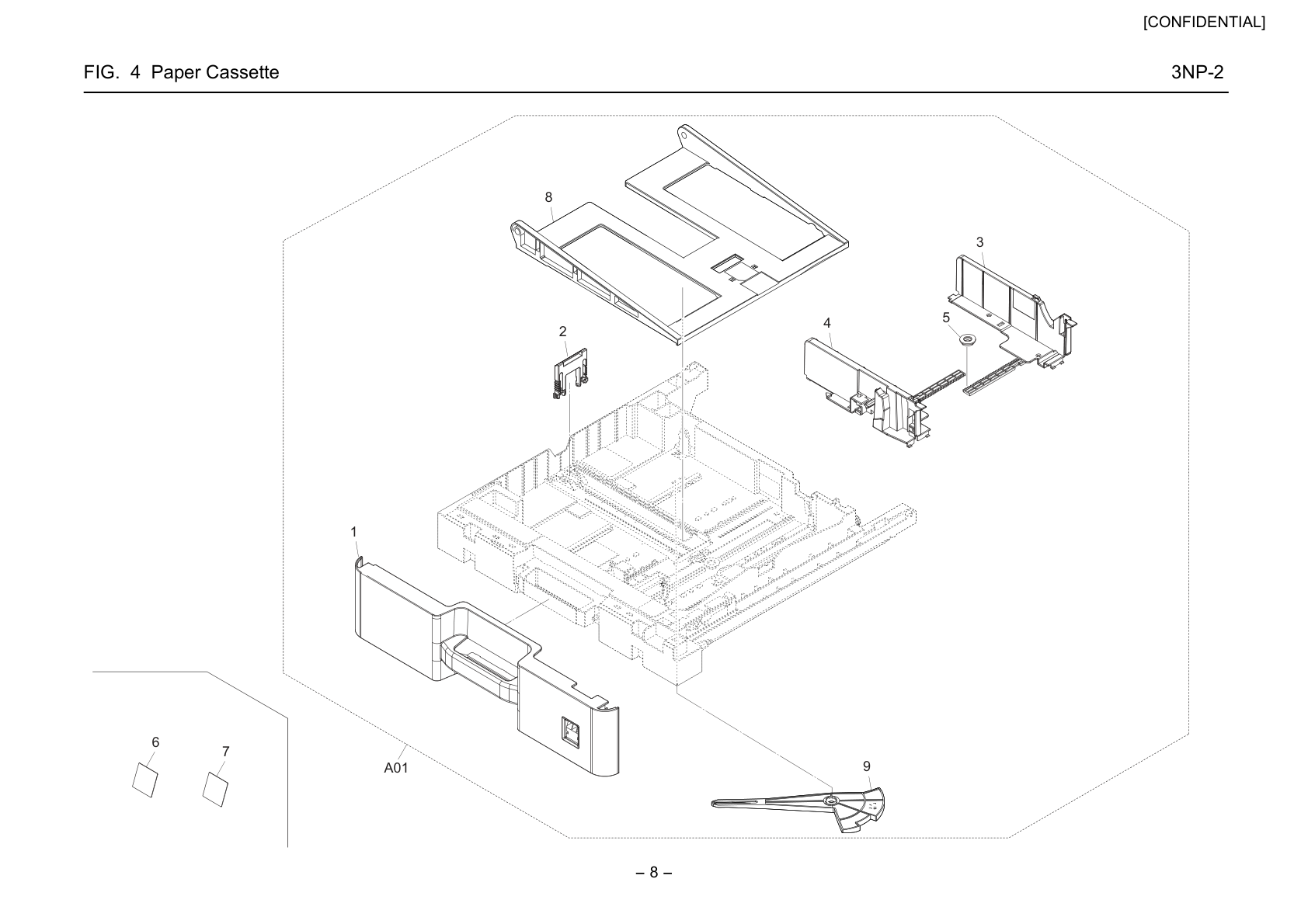

• Paper Cassette
• Covers

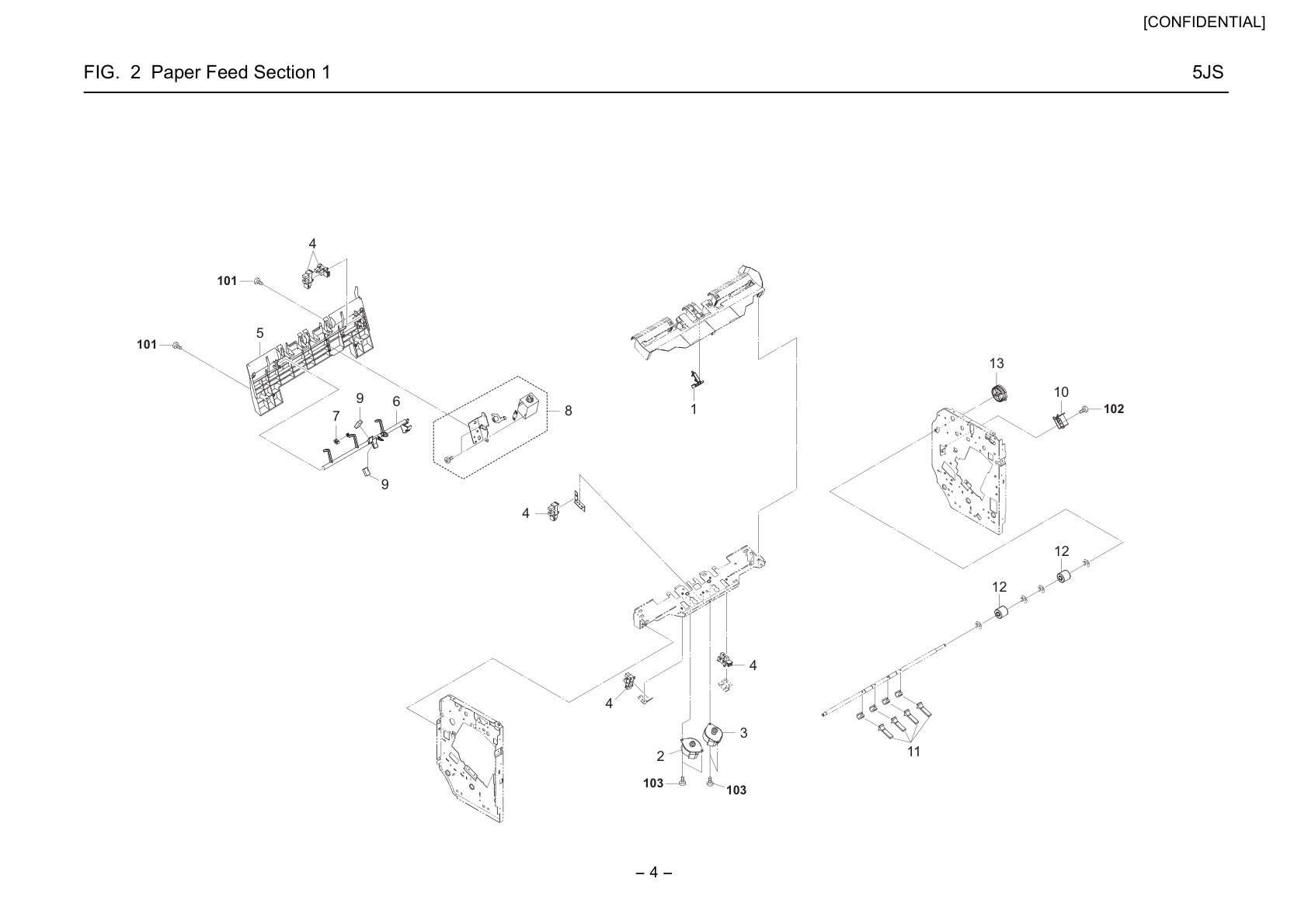

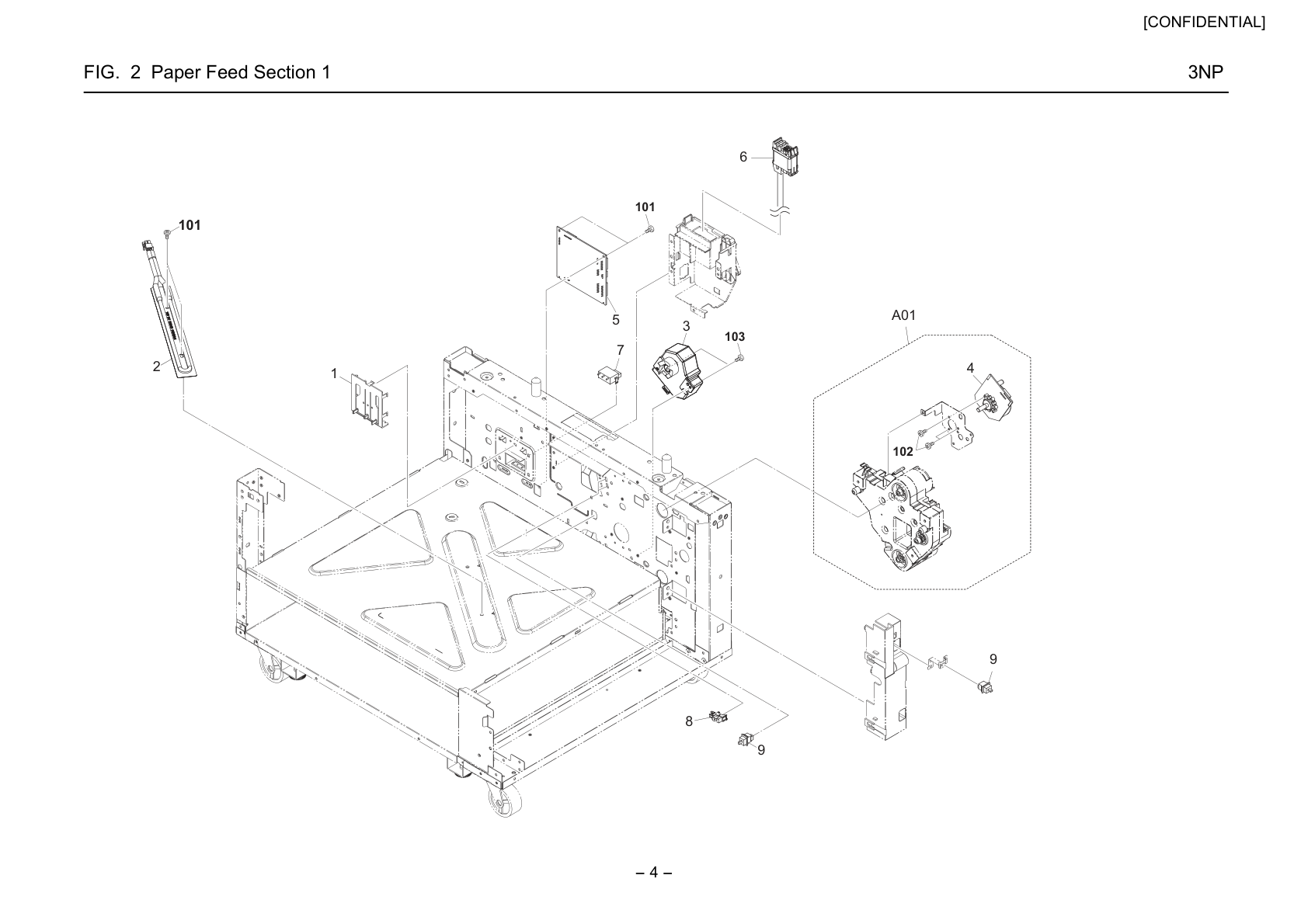

• Paper Feed Section 1

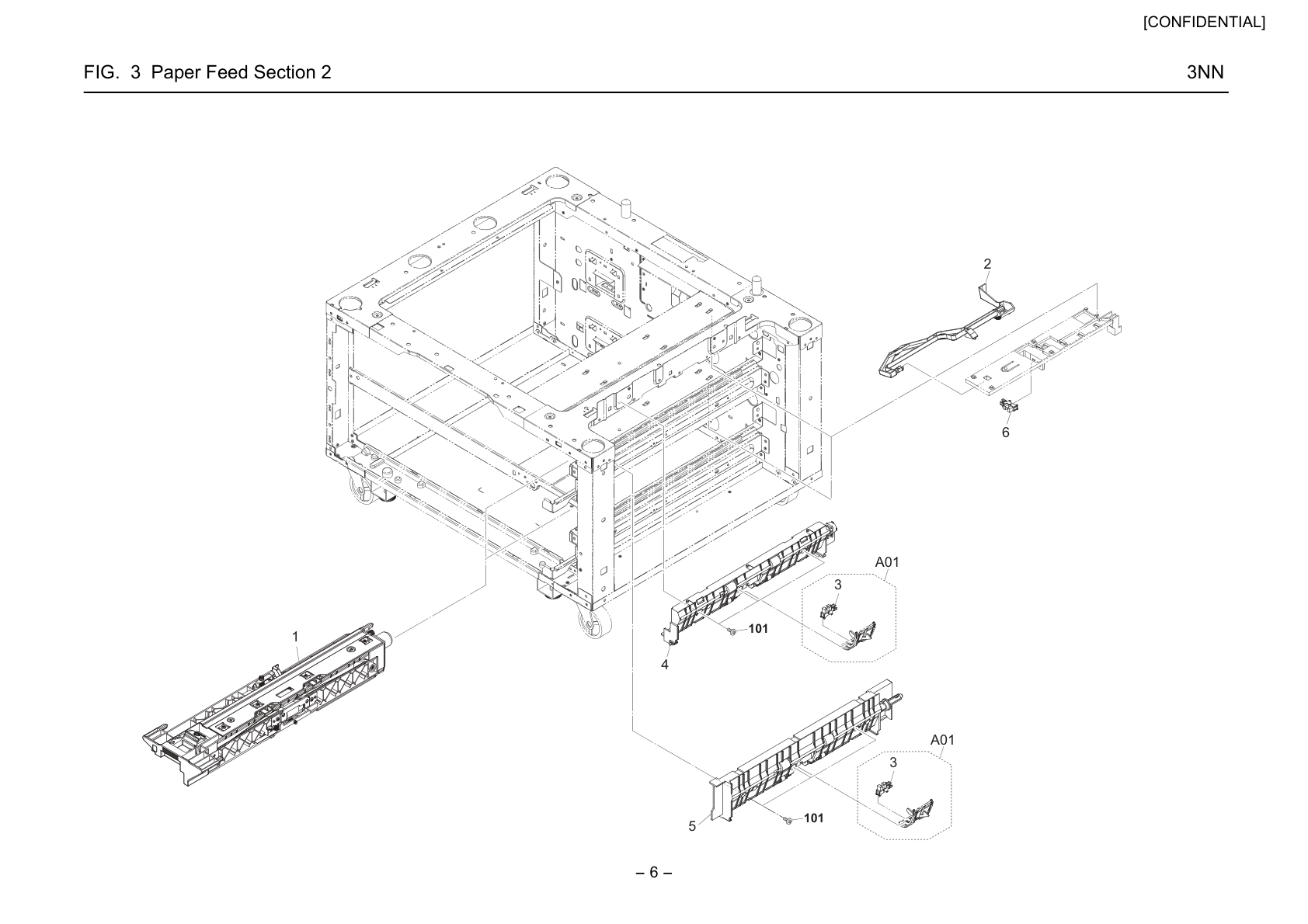

• Paper Feed Section 2

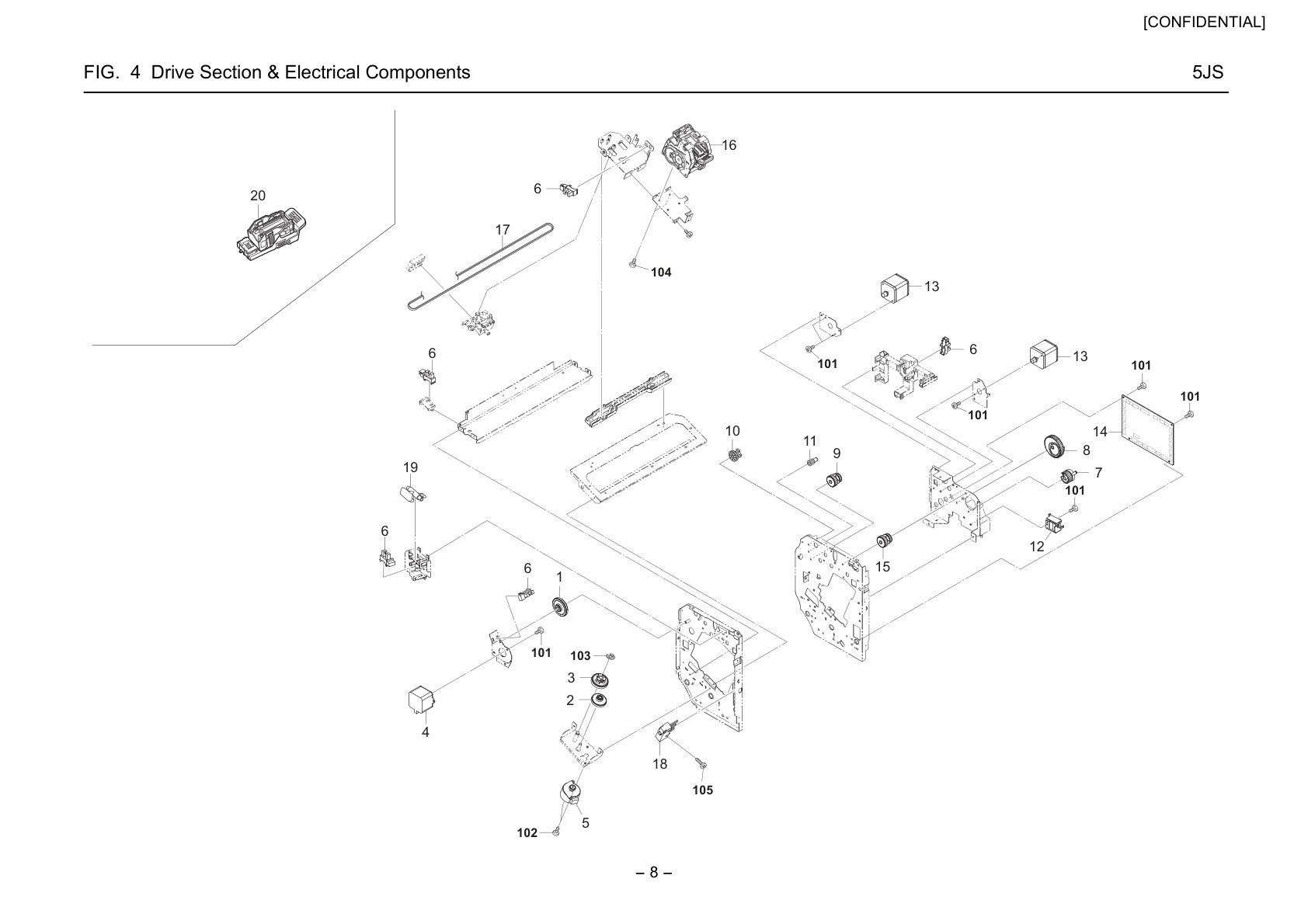

• Drive Section & Electric al Components
• AK-470

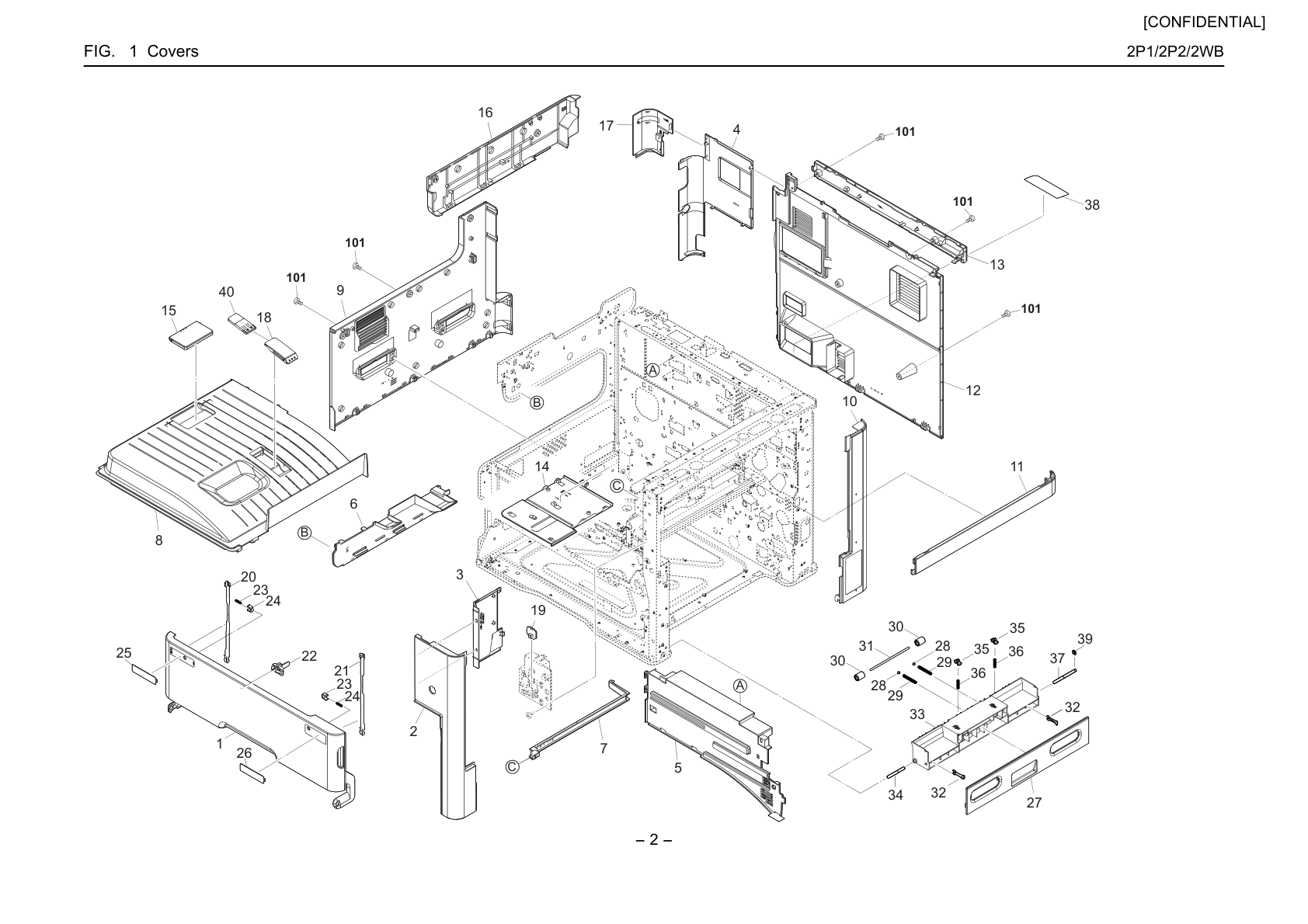

Covers

№	Артикул	Альт. артикул	Описание
1	302P104060 ✓ в наличии		COVER FRONT
2	302P104020 запросить цену →		COVER FRONT TOP
3	302P104080 запросить цену →		COVER EXIT FRONT
4	302P104140 запросить цену →		LID CONTROLLER BOX
5	302P104070 запросить цену →		COVER EXIT REAR
6	302P104200 запросить цену →		COVER TRAY LEFT
7	302P104150 запросить цену →		COVER EXIT TOP
8	302P104090 запросить цену →		COVER TRAY
9	302P104010 запросить цену →		COVER LEFT LOW
10	302K304060 запросить цену →		COVER RIGHT REAR
11	302P104100 запросить цену →		COVER RIGHT MIDDLE
12	302P104120 запросить цену →		COVER REAR
13	302P104130 запросить цену →		COVER REAR TOP
14	302P104210 запросить цену →		COVER EXIT FRONT UPPER
14	302P204020 запросить цену →		COVER EXIT FRONT UPPER
15	302P104240 запросить цену →		STOPPER PAPER
16	302P104180 запросить цену →		COVER LEFT MIDDLE
17	302P104190 запросить цену →		LID CONTROLLER BOX TOP
18	302P104330 запросить цену →		HOLDER STOPPER PAPER
19	302NG94300 ✓ в наличии		PARTS PWB SWITCH ASSY SP
20	302K304320 ✓ в наличии		STRAP COVER FRONT L
21	302K304230 ✓ в наличии		STRAP COVER FRONT R
22	302H004652 ✓ в наличии		HOLDER SWITCH
23	302FB17700 запросить цену →		SPRING BYPASS TEBLE
25	302DY04091 запросить цену →		EMBLEM KC 1SG 70 W
26	302P134020 запросить цену →		LABEL EMBLEM M4132
26	302P234020 запросить цену →		LABEL EMBLEM M4125
26	302P234010 запросить цену →		LABEL EMBLEM 2510
26	302WB34010 запросить цену →		LABEL EMBLEM 2520
27	302K304070 ✓ в наличии		COVER RIGHT LOW
29	303NN24180 запросить цену →		SPRING FEED LOW
31	302BG06152 запросить цену →		SHAFT FEED B
32	302H024510 запросить цену →		STOPPER SHUTTER
33	302K306320 ✓ в наличии		GUIDE COVER INNER
34	302K306330 запросить цену →		SHAFT INNER ROLLER F
35	302K306340 запросить цену →		STOPPER INNER GUIDE
36	302K306350 запросить цену →		SPRING INNER GUIDE
37	302K306380 запросить цену →		SHAFT INNER ROLLER R
38	302P134050 запросить цену →		LABEL DEHUMIDIFIER SWITCH US
38	302P134060 запросить цену →		LABEL DEHUMIDIFIER SWITCH NL KR
38	302P234030 запросить цену →		LABEL DEHUMIDIFIER SWITCH
39	5MVX111DN003 ✓ в наличии		RING STOPPER /A-49 FEED A4
40	302P104340 запросить цену →		STOPPER PAPER C

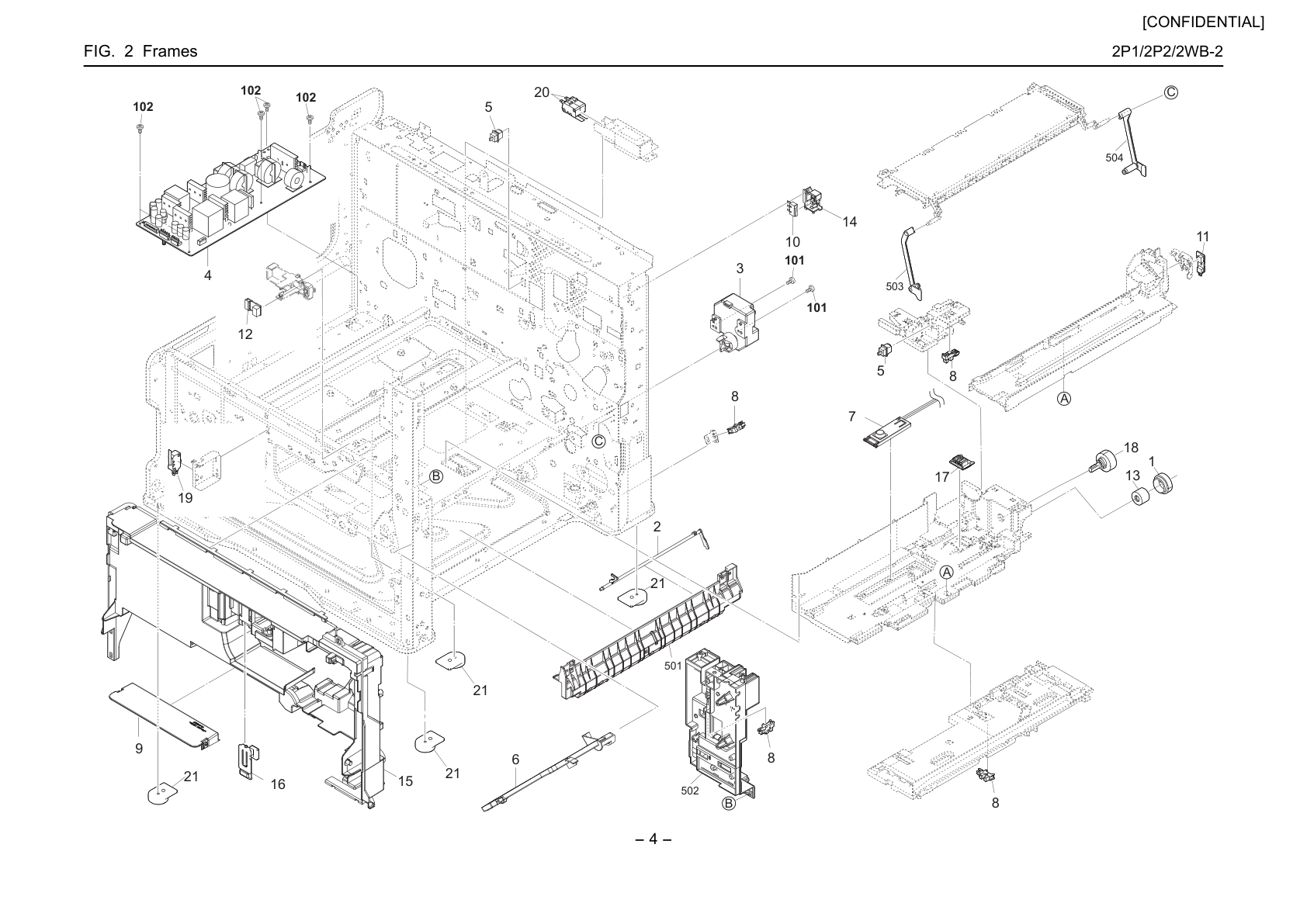

Frames

№	Артикул	Альт. артикул	Описание
1	302K394280 ✓ в наличии
2	302K302831 ✓ в наличии		( ACTUATOR )
3	302K394190 ✓ в наличии
4	302P194250 запросить цену →
4	302P194240 ✓ в наличии
5	7SP01000001+H01 ✓ в наличии
6	302K302811 ✓ в наличии		( ACTUATOR )
7	302KK94070 ✓ в наличии
8	7NXGP1S173LCH01 ✓ в наличии
9	302K304080 запросить цену →
10	7SM010205+++H01 ✓ в наличии
11	302P194210 ✓ в наличии
12	302K394080 ✓ в наличии
13	302MW31010 ✓ в наличии
14	302K302940 запросить цену →
15	302K304221 ✓ в наличии
16	302K304280 запросить цену →
17	302P194190 ✓ в наличии
18	302P102180 ✓ в наличии
19	303J945030 ✓ в наличии

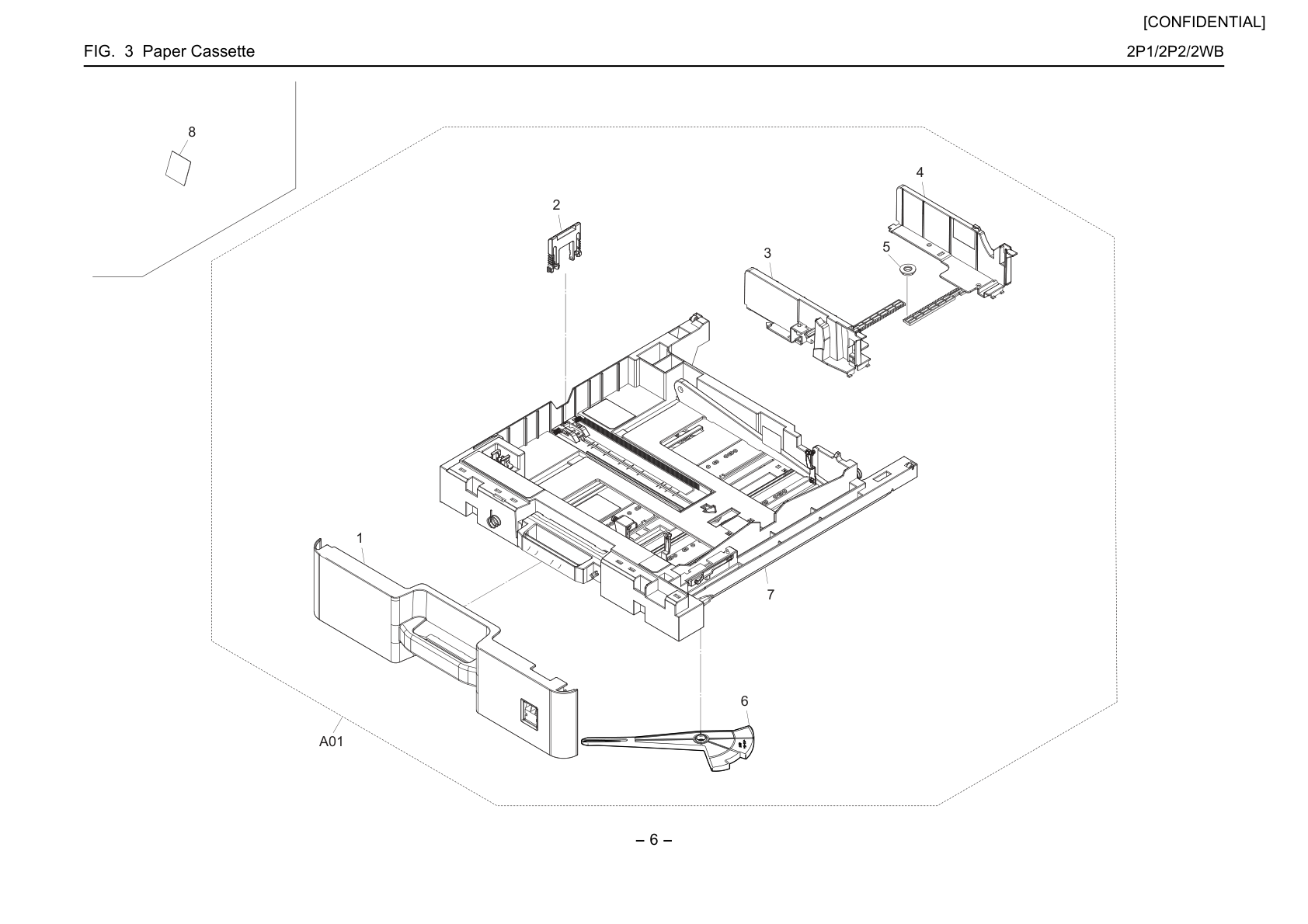

Paper Cassette

№	Артикул	Альт. артикул	Описание
A01	302K393174 запросить цену →		CT-475
1	302K309080 запросить цену →		COVER CASSETTE
2	302K309270 ✓ в наличии		CURSOR END
3	302K309130 запросить цену →		CURSOR CASSETTE FRONT
4	302K309120 запросить цену →		CURSOR CASSETTE REAR
5	302K394380 запросить цену →		PARTS GEAR Z18 SP
6	302K309041 запросить цену →		ARM SIZE DETECTION
7	302K309021 запросить цену →		BASE CASSETTE
8	302K334090 запросить цену →		SHEET CASSETTE C
8	302K334100 запросить цену →		SHEET CASSETTE I

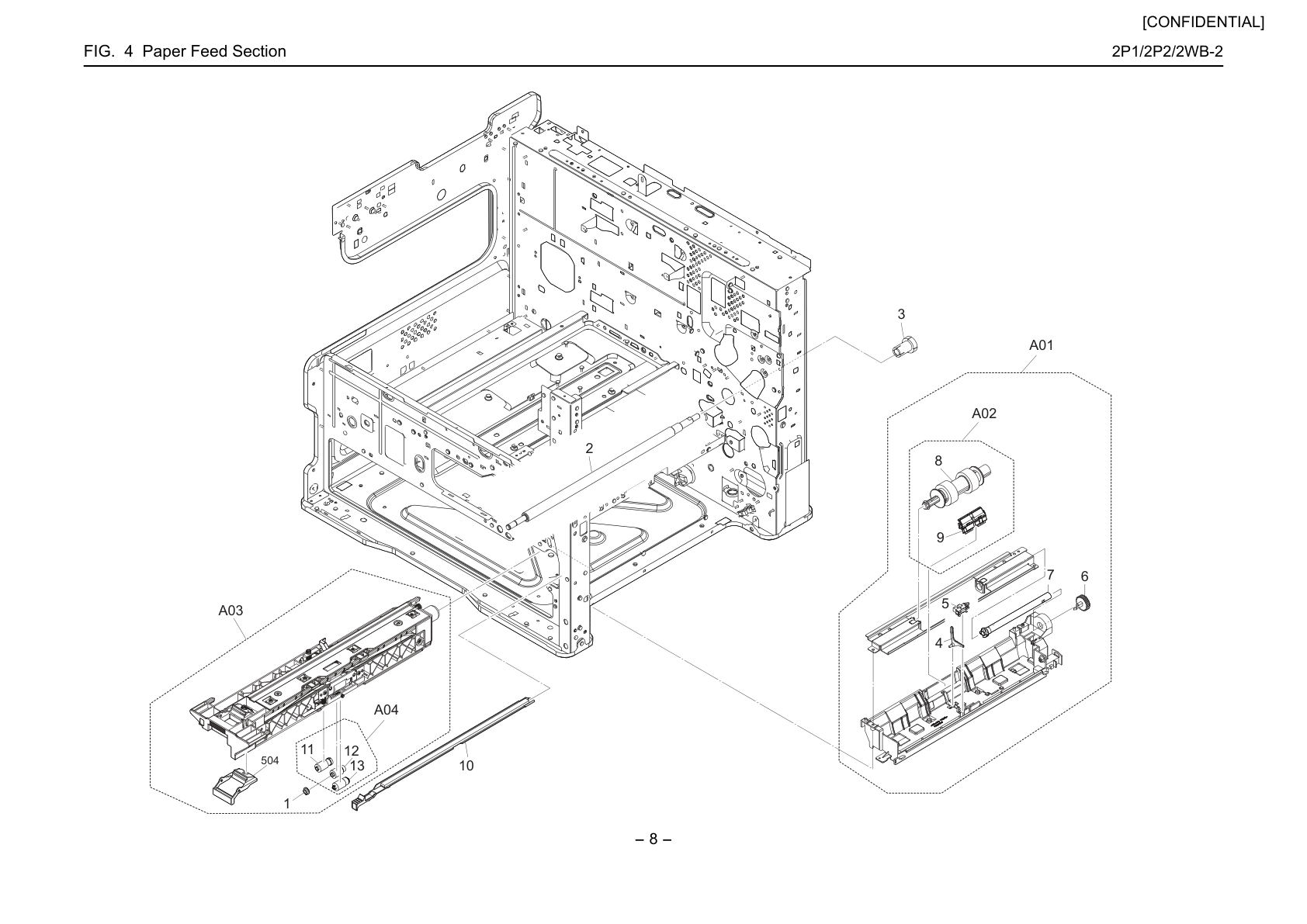

Paper Feed Section

№	Артикул	Альт. артикул	Описание
A03	302K394480 ✓ в наличии		PRIMARY FEED UNIT
1	302K306460 запросить цену →		BUSH 4
A04	302LK94140 ✓ в наличии		PARTS PULLEY SET SP
11	302HN06080 ✓ в наличии		PULLEY PICKUP ASSY
12	302F906230 ✓ в наличии		PULLEY FEED ASSY
13	302F909171 ✓ в наличии		RETARD ROLLER ASSY
2	302K394230 ✓ в наличии		PARTS ROLLER REGIST LEFT SP
3	302K394310 ✓ в наличии		PARTS GEAR REGIST Z28L-Z18L SP
A01	302P194040 ✓ в наличии		PARTS MPF ASSY SP
4	302K308020 ✓ в наличии		ACTUATOR MPF
5	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
6	302K394320 ✓ в наличии		PARTS GEAR MPF Z28 SP
7	302K308080 ✓ в наличии		SHAFT MPF
A02	302P194310 ✓ в наличии		MPF ROLLER-PAD SET
8	302K394460 ✓ в наличии		MPF ROLLER
9	302P194090 ✓ в наличии		SEPARATION PAD
10	302K394450 ✓ в наличии		REGIST CLEANER

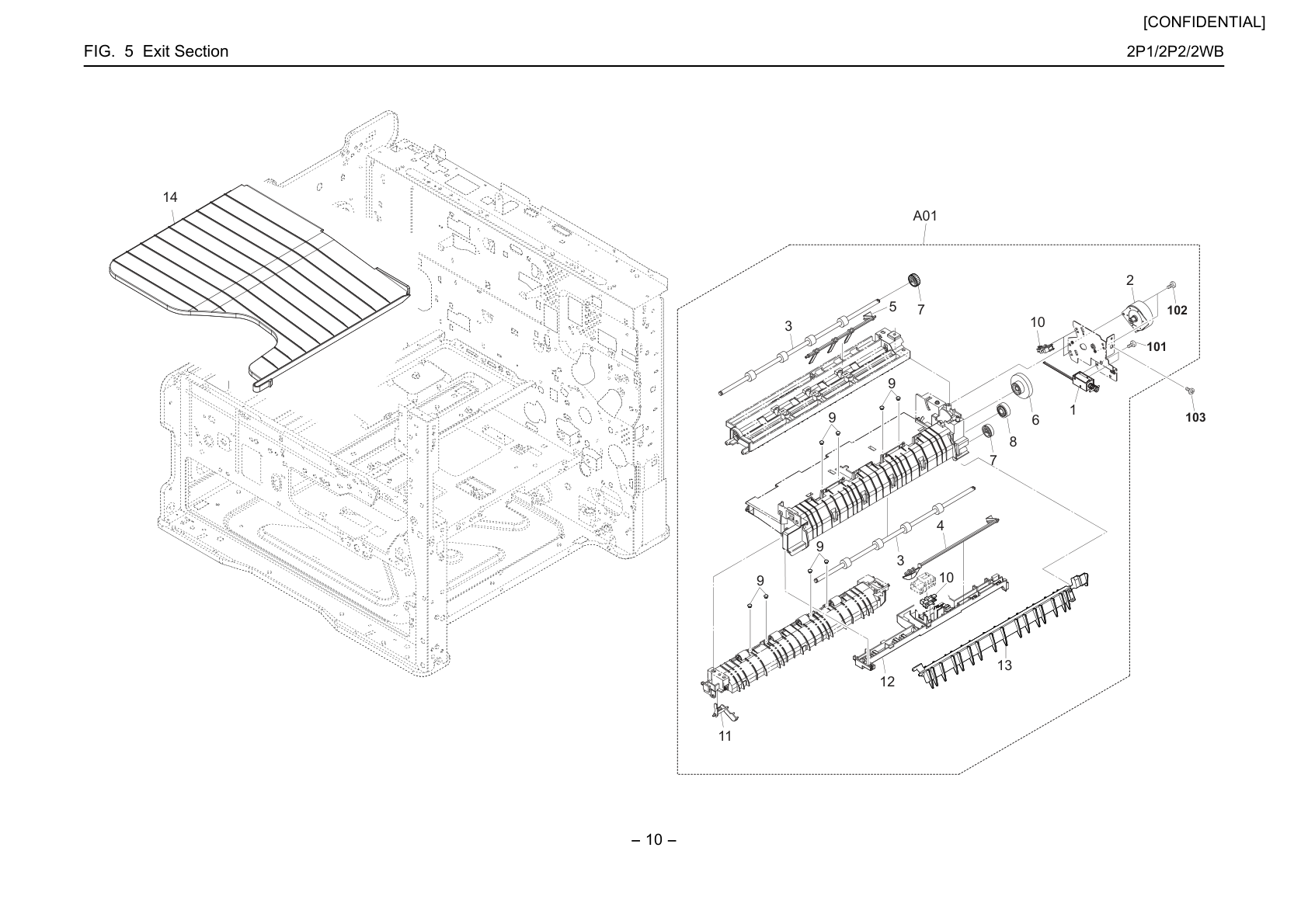

Exit Section

№	Артикул	Альт. артикул	Описание
A01	302P194030 ✓ в наличии
A01	302P194290 запросить цену →
1	302F944090 запросить цену →
2	302HN44100 ✓ в наличии
3	302K394240 запросить цену →
4	302NL28060 запросить цену →		( ACTUATOR )
5	302K328070 запросить цену →		( ACTUATOR )
6	302K394340 запросить цену →
7	302K394350 запросить цену →
8	302K394360 запросить цену →
10	7NXGP1S173LCH01 ✓ в наличии
11	302RH28040 запросить цену →
13	302RH28030 ✓ в наличии
14	302K328300 ✓ в наличии

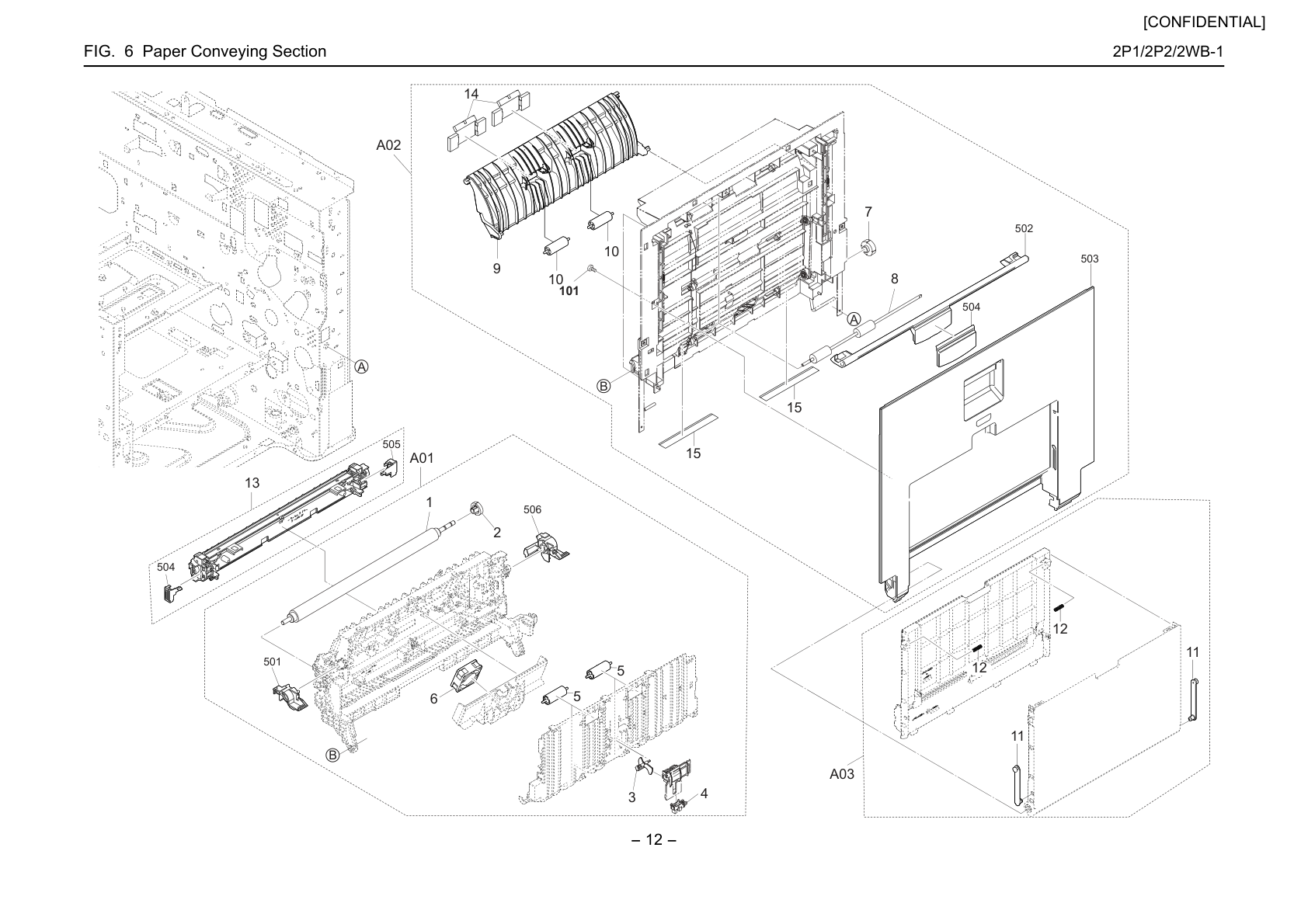

Paper Conveying Section

№	Артикул	Альт. артикул	Описание
A01	302P194010 ✓ в наличии		PARTS CONVEYING UNIT SP
1	302K394220 запросить цену →		PARTS ROLLER REGIST RIGHT SP
2	302K394330 запросить цену →		PARTS GEAR REGIST Z24R SP
3	302K329040 запросить цену →		ACTUATOR DU
4	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
5	302K329020 ✓ в наличии		PULLEY DU
6	302HG44120 ✓ в наличии		FAN MOTOR PS40
A02	302P194300 запросить цену →		PARTS RIGHT COVER UNIT SP
7	302K394400 запросить цену →		PARTS GEAR DU Z27L SP
8	302K394250 ✓ в наличии		PARTS ROLLER DU SP
9	302RH29010 запросить цену →		GUIDE EXIT RIGHT
10	302K329020 ✓ в наличии		PULLEY DU
14	302P129010 запросить цену →		FILM GUIDE EXI
15	302V629010 запросить цену →		SHEET GUIDE RI
A03	302K394471 ✓ в наличии		PARTS MPF TABLE ASSY SP
11	302K308460 ✓ в наличии		STRAP LINK MPF
12	302FB17700 запросить цену →		SPRING BYPASS TEBLE
13	302P193030 запросить цену →		TR-6115

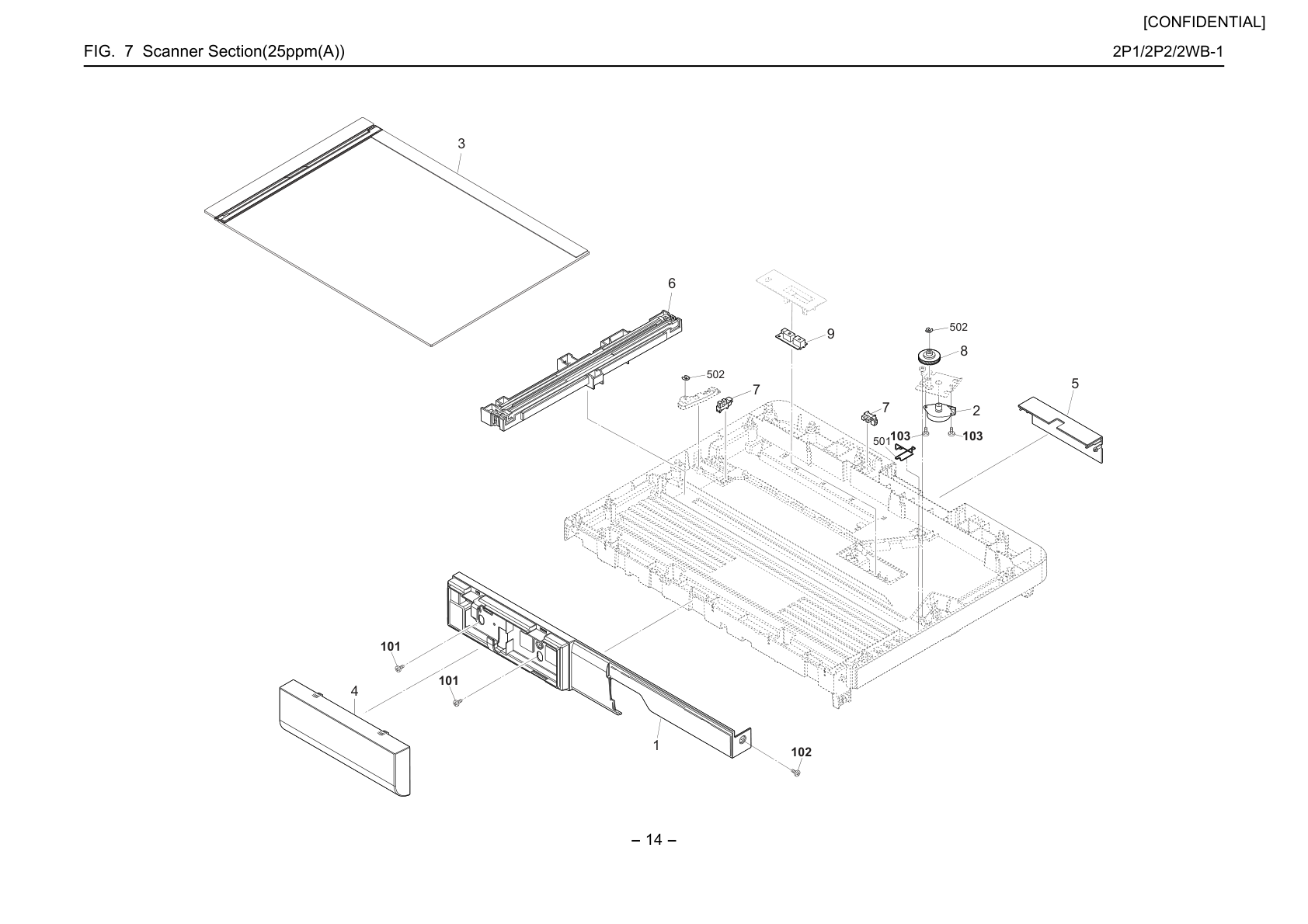

Scanner Section(25ppm(A))

№	Артикул	Альт. артикул	Описание
1	302P204010 ✓ в наличии		COVER ISU FRONT
2	302NG94211 запросить цену →		PARTS MOTOR ISU SP
3	302P294070 ✓ в наличии		PARTS CONTACT-GLASS ASSY SP
4	302P104170 ✓ в наличии		COVER CARD-READER
5	302P117120 запросить цену →		COVER DP CONNECTOR
6	302P293010 ✓ в наличии		PARTS CIS ASSY SP
7	303M894260 ✓ в наличии		PARTS SENSOR OPT SP
8	302NG17070 ✓ в наличии		GEAR P21-Z62R
9	302ND94800 ✓ в наличии		PARTS SENSOR OPT SP

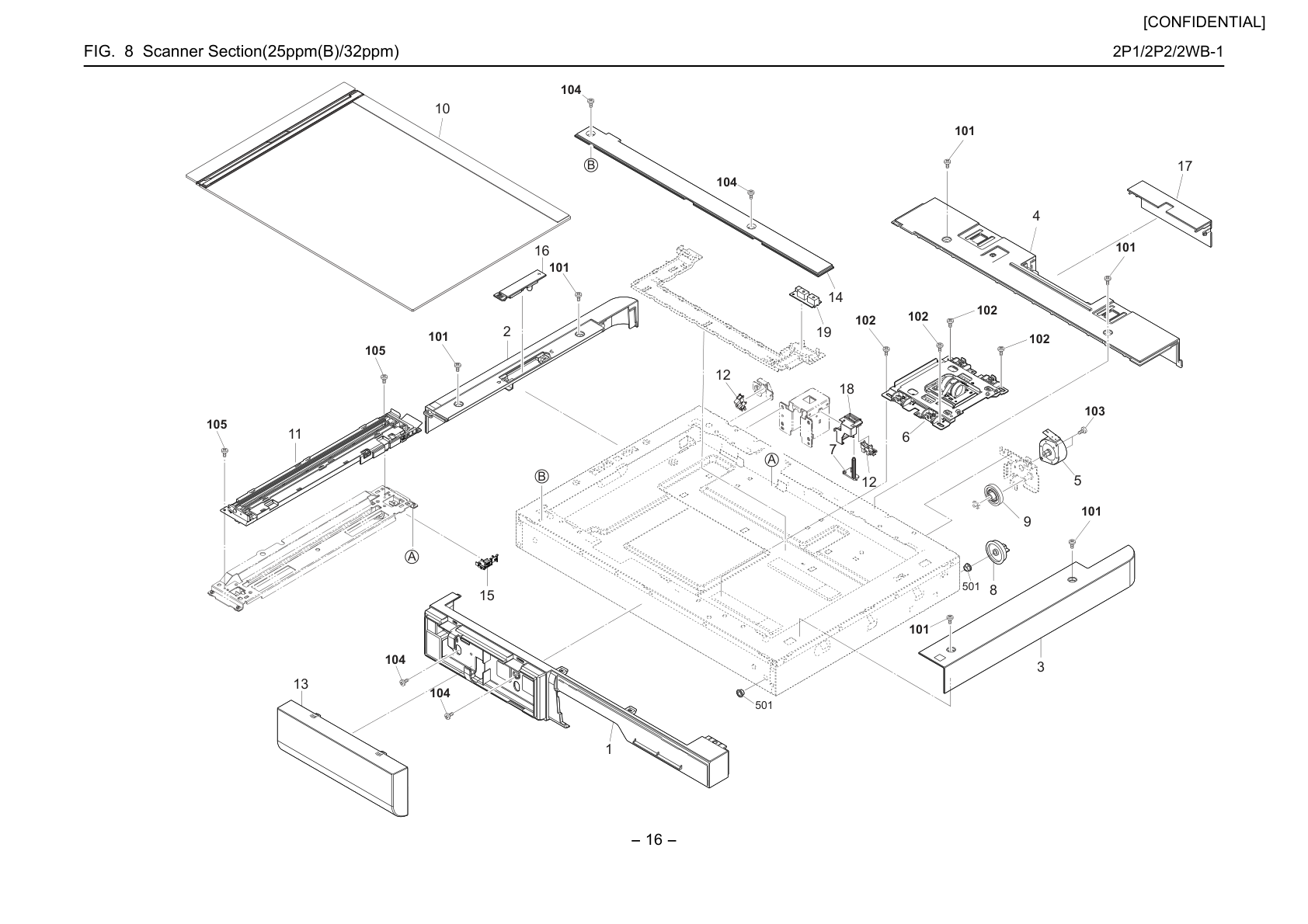

Scanner Section(25ppm(B)/32ppm)

№	Артикул	Альт. артикул	Описание
1	302P104110 запросить цену →		COVER ISU FRONT
2	302P104040 ✓ в наличии		COVER ISU LEFT
3	302P104030 ✓ в наличии		COVER ISU RIGHT
4	302P104050 запросить цену →		COVER ISU REAR
5	302HN44100 ✓ в наличии		MOTOR REVERSE
6	302P193120 ✓ в наличии		PARTS ISU SP
7	302K317250 ✓ в наличии		SWITCH RELEASE
8	302RH17060 ✓ в наличии		GEAR P54
9	302K394370 ✓ в наличии		PARTS GEAR Z18-Z63R SP
10	302P194050 ✓ в наличии		PARTS CONTACT-GLASS ASSY(C) SP
10	302P194060 запросить цену →		PARTS CONTACT-GLASS ASSY(I) SP
11	302P193110 ✓ в наличии		PARTS MOUNT LED ASSY
12	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
13	302P104170 ✓ в наличии		COVER CARD-READER
14	302P104160 запросить цену →		COVER ISU FRONT A
15	302V617080 запросить цену →		GUIDE FFC LED
16	302P104220 ✓ в наличии		COVER ISU LEFT SUB
17	302P117120 запросить цену →		COVER DP CONNECTOR
18	302K317260 запросить цену →		MOUNT RELEASE SWITCH
19	302ND94800 ✓ в наличии		PARTS SENSOR OPT SP

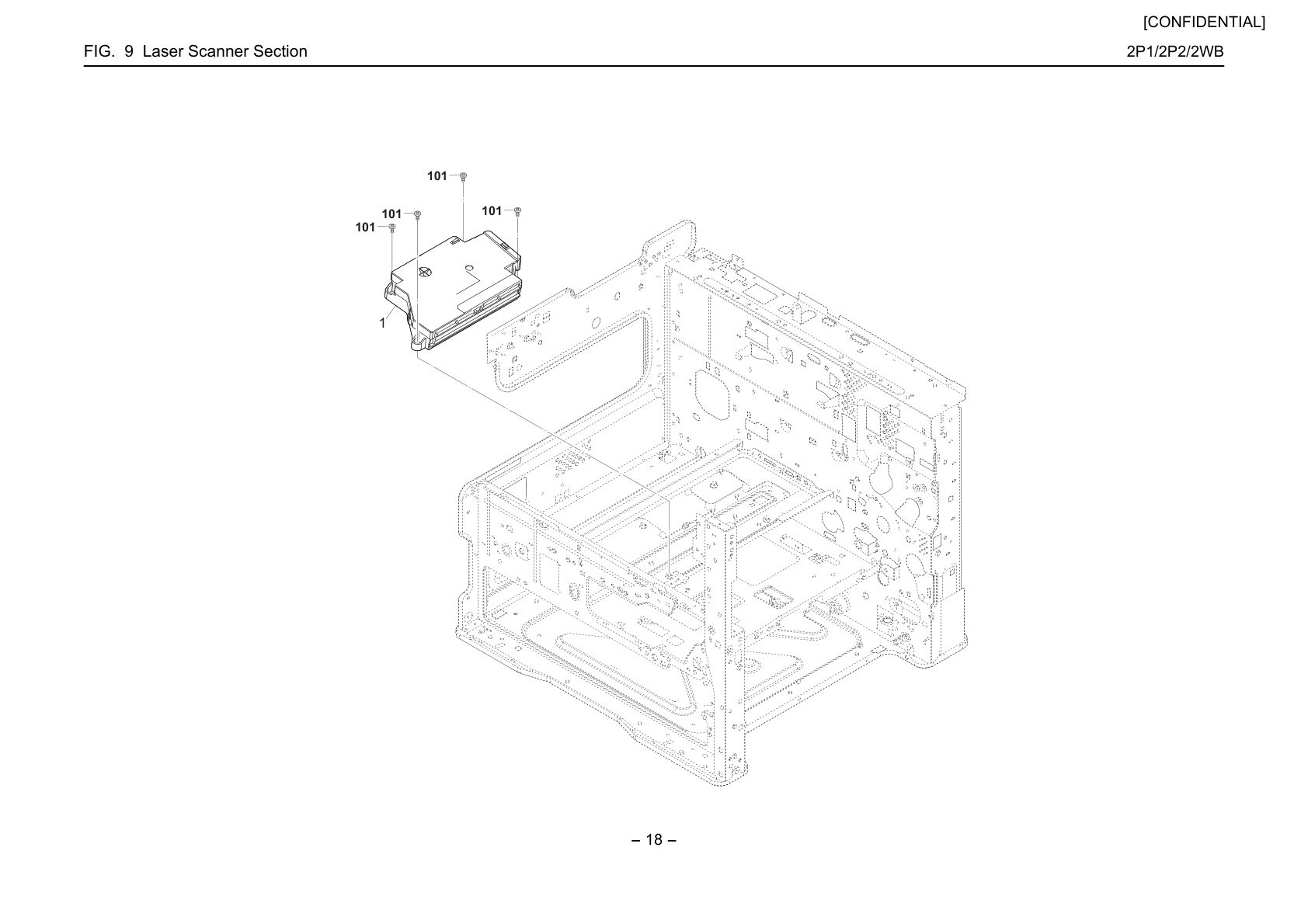

Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1	302P193080 ✓ в наличии		LK-6115

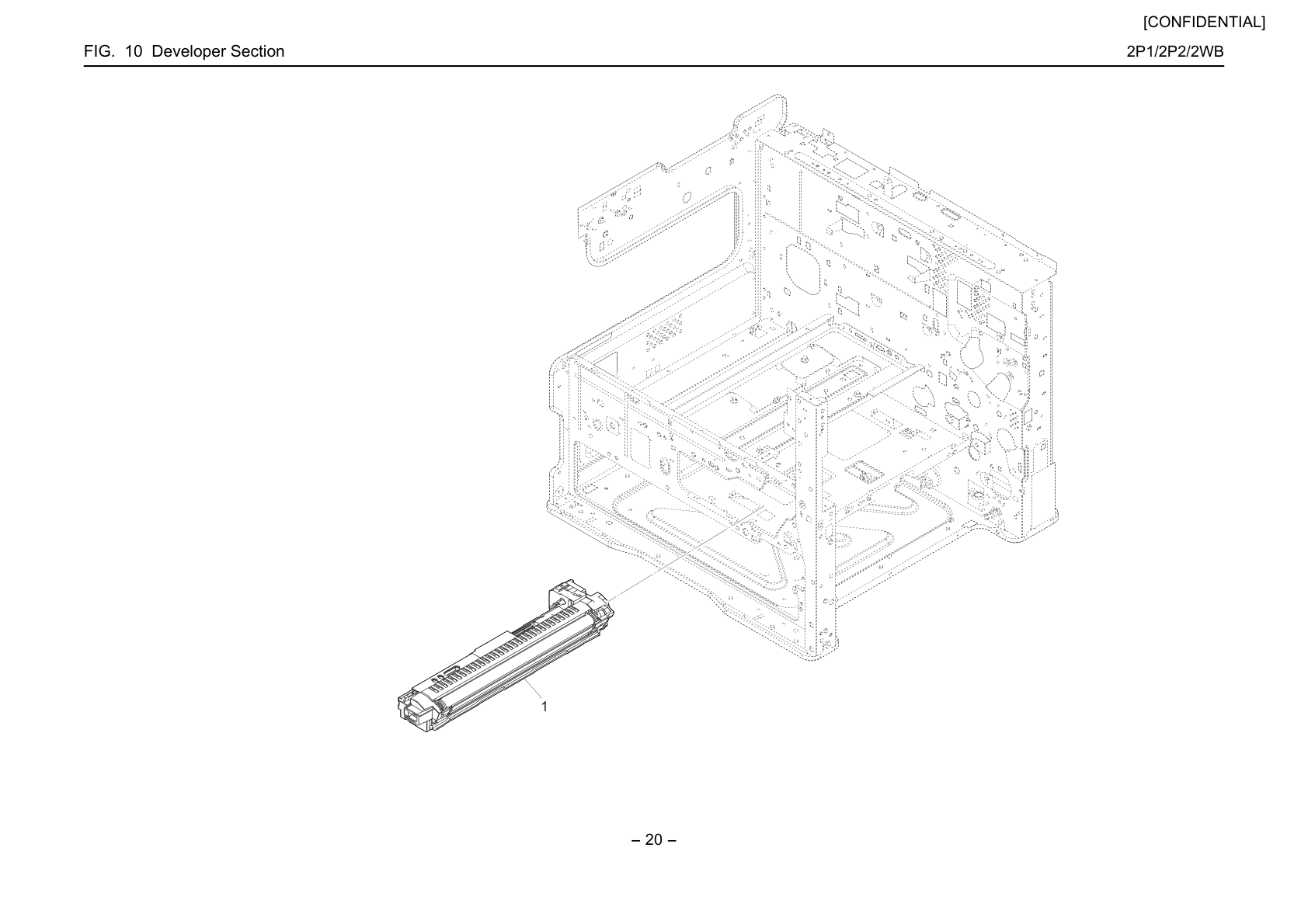

Developer Section

№	Артикул	Альт. артикул	Описание
1	302P193020 ✓ в наличии		DV-6115

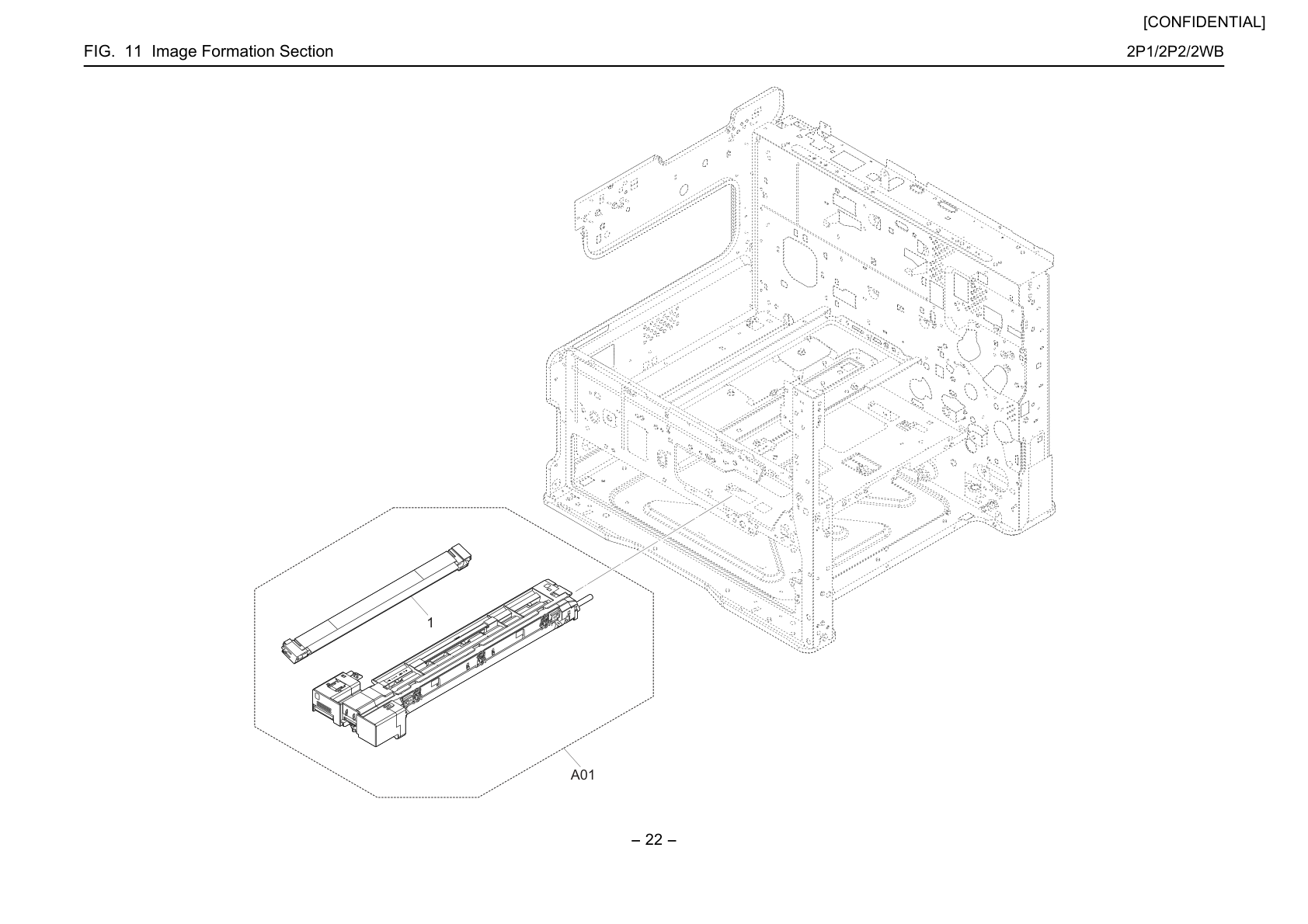

Image Formation Section

№	Артикул	Альт. артикул	Описание
A01	302P193010 запросить цену →		DK-6115
1	302V693030 ✓ в наличии		MC-7125

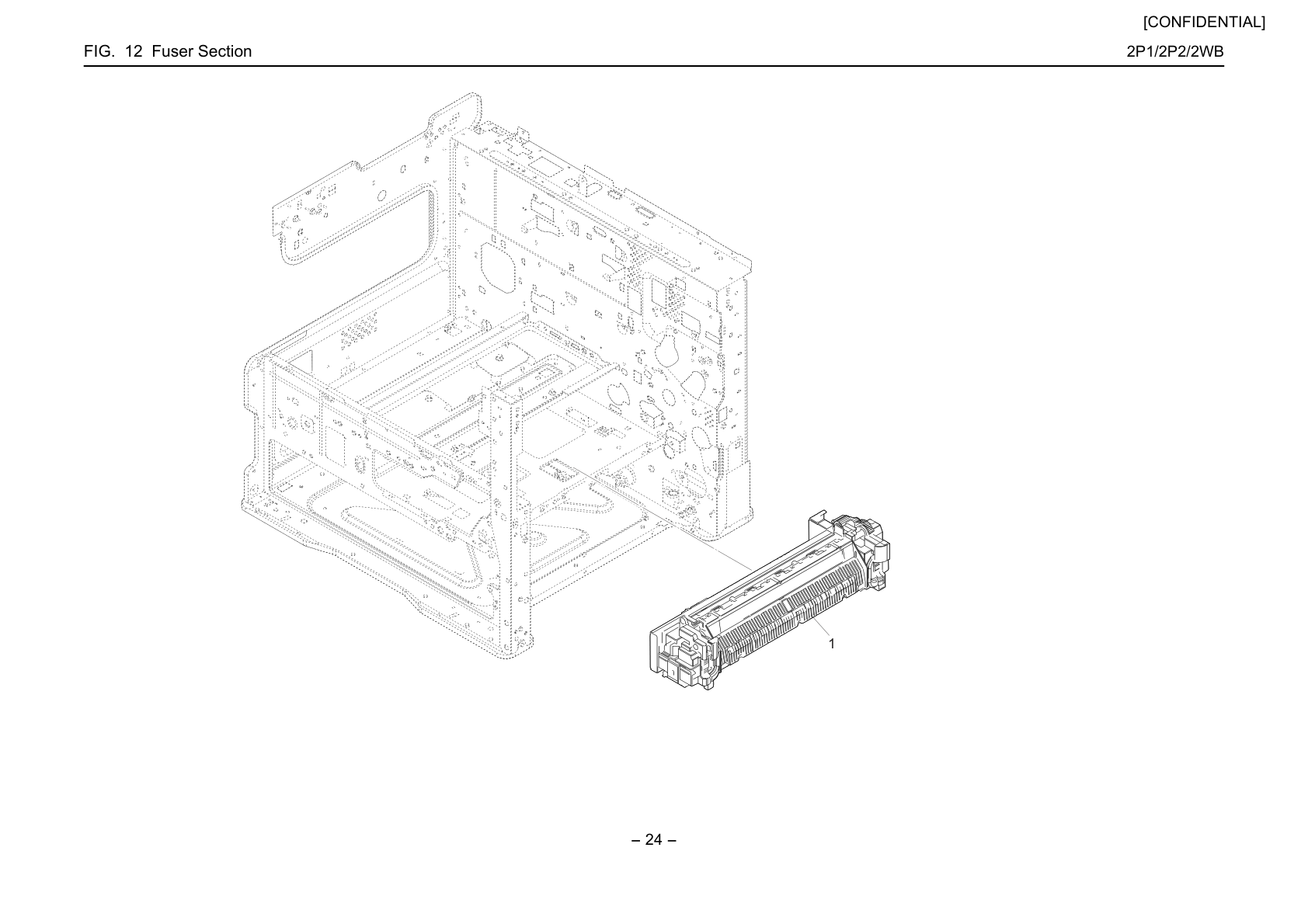

Fuser Section

№	Артикул	Альт. артикул	Описание
1	302P193060 запросить цену →		FK-6117
1	302P193040 ✓ в наличии		FK-6115
1	302P193050 запросить цену →		FK-6116

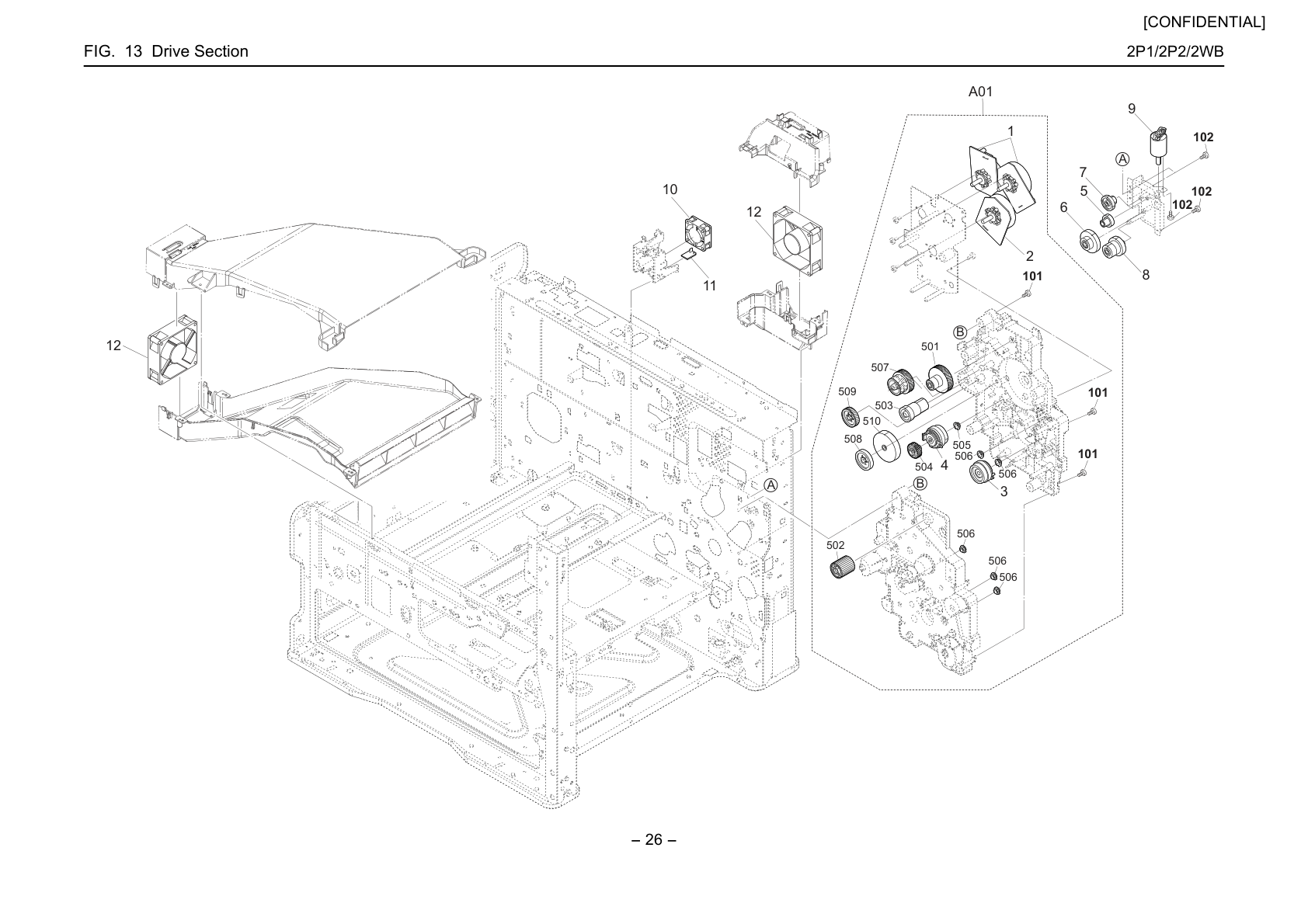

Drive Section

№	Артикул	Альт. артикул	Описание
A01	302P193090 ✓ в наличии		DR-6115
1	302LC94292 ✓ в наличии		PARTS MOTOR-BL W10 SP
2	302LC94463 запросить цену →		PARTS MOTOR-BL W20 DRUM Z11 SP
3	302KV44041 запросить цену →		CLUTCH 50 Z35R
4	302NG94200 ✓ в наличии		PARTS CLUTCH 50 Z35R SP
5	302HN31030 ✓ в наличии		GEAR Z36L-Z20S
6	302P131030 ✓ в наличии		GEAR Z43S-Z23S
7	302P131040 ✓ в наличии		GEAR Z46S-Z13S
8	302P131020 ✓ в наличии		GEAR Z35S-Z19S
9	302RV94180 ✓ в наличии		PARTS DC MOTOR ASSY SP
10	302HG44120 ✓ в наличии		FAN MOTOR PS40
11	302R694190 ✓ в наличии		PARTS PWB THERMISTOR ASSY SP
12	302NG94220 ✓ в наличии		PARTS FAN MOTOR SP

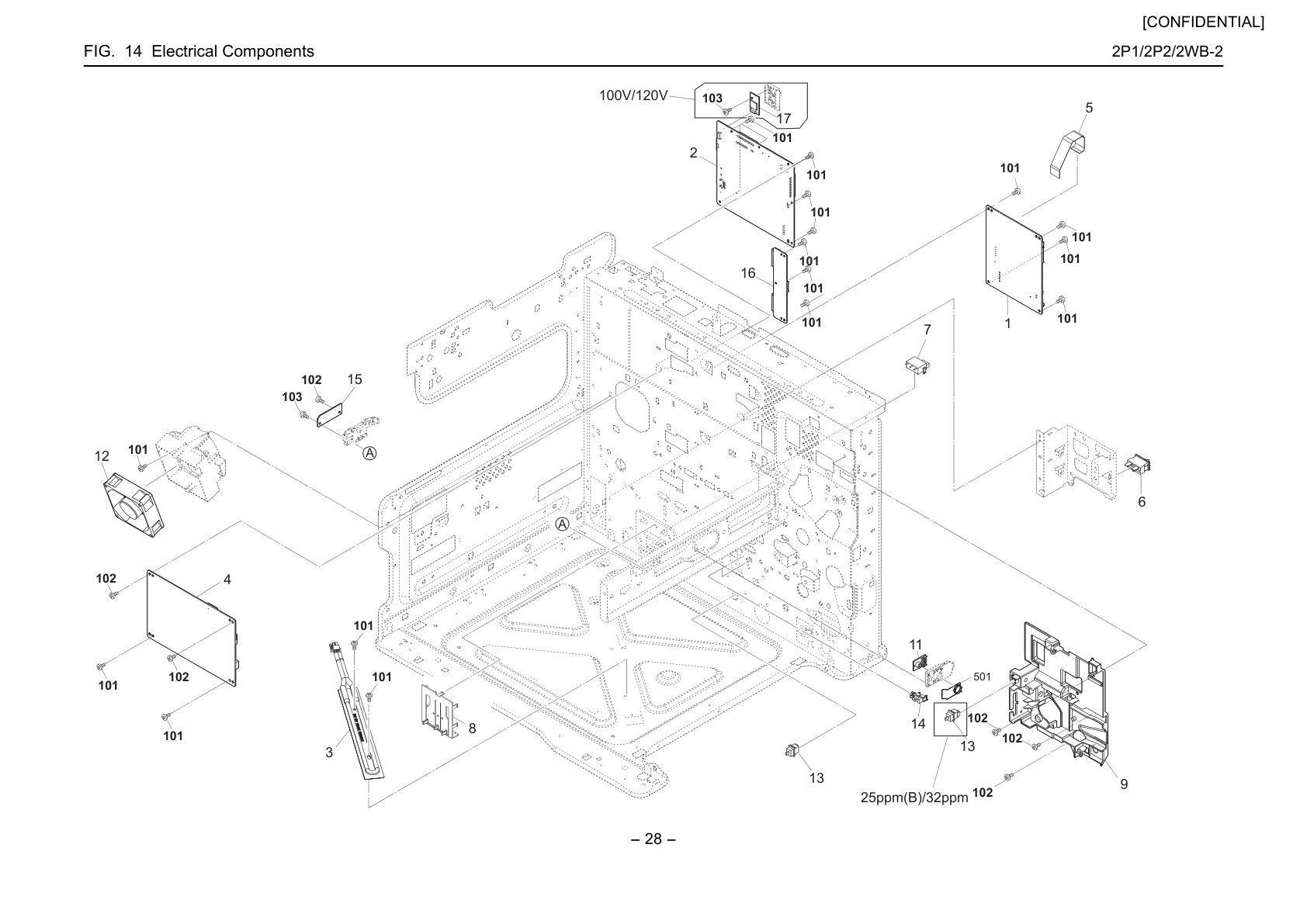

Electrical Components

№	Артикул	Альт. артикул	Описание
1	302P194170 ✓ в наличии		PARTS PWB ENGINE ASSY SP
2	302P194140 запросить цену →		PARTS PWB MAIN ASSY SP
2	302P194150 ✓ в наличии		PARTS PWB MAIN ASSY SP EU
2	302P294030 ✓ в наличии		PARTS PWB MAIN ASSY SP
2	302P294040 ✓ в наличии		PARTS PWB MAIN ASSY SP EU
3	302RH44040 запросить цену →		HEATER DEHUMIDIFIER 120
3	302RH44030 запросить цену →		HEATER DEHUMIDIFIER 100
3	302RH44050 ✓ в наличии		HEATER DEHUMIDIFIER 240
4	302P194260 ✓ в наличии		PARTS UNIT HIGH VOLTAGE SP
5	302K346370 запросить цену →		FFC ENGINE-HVU
6	7SC010104+++H01 ✓ в наличии		SW.SEESAW
7	7SP03090001+H01 ✓ в наличии		SW.PUSH
8	302K309410 ✓ в наличии		PLATE SIZE DETECTION
9	302P102280 запросить цену →		FRAME REAR UPPER
11	302RH94110 ✓ в наличии		PARTS THERMOPILE ASSY SP
12	302NG94220 ✓ в наличии		PARTS FAN MOTOR SP
13	7SP01000001+H01 ✓ в наличии		SW.PUSH
13	7SP01000001+H01 ✓ в наличии		SW.PUSH
14	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
15	302P194220 ✓ в наличии		PARTS PWB ZENER ASSY SP
16	302P194200 ✓ в наличии		PARTS PWB KUIO ASSY SP
17	302P194130 запросить цену →		PARTS WIFI UNIT SP

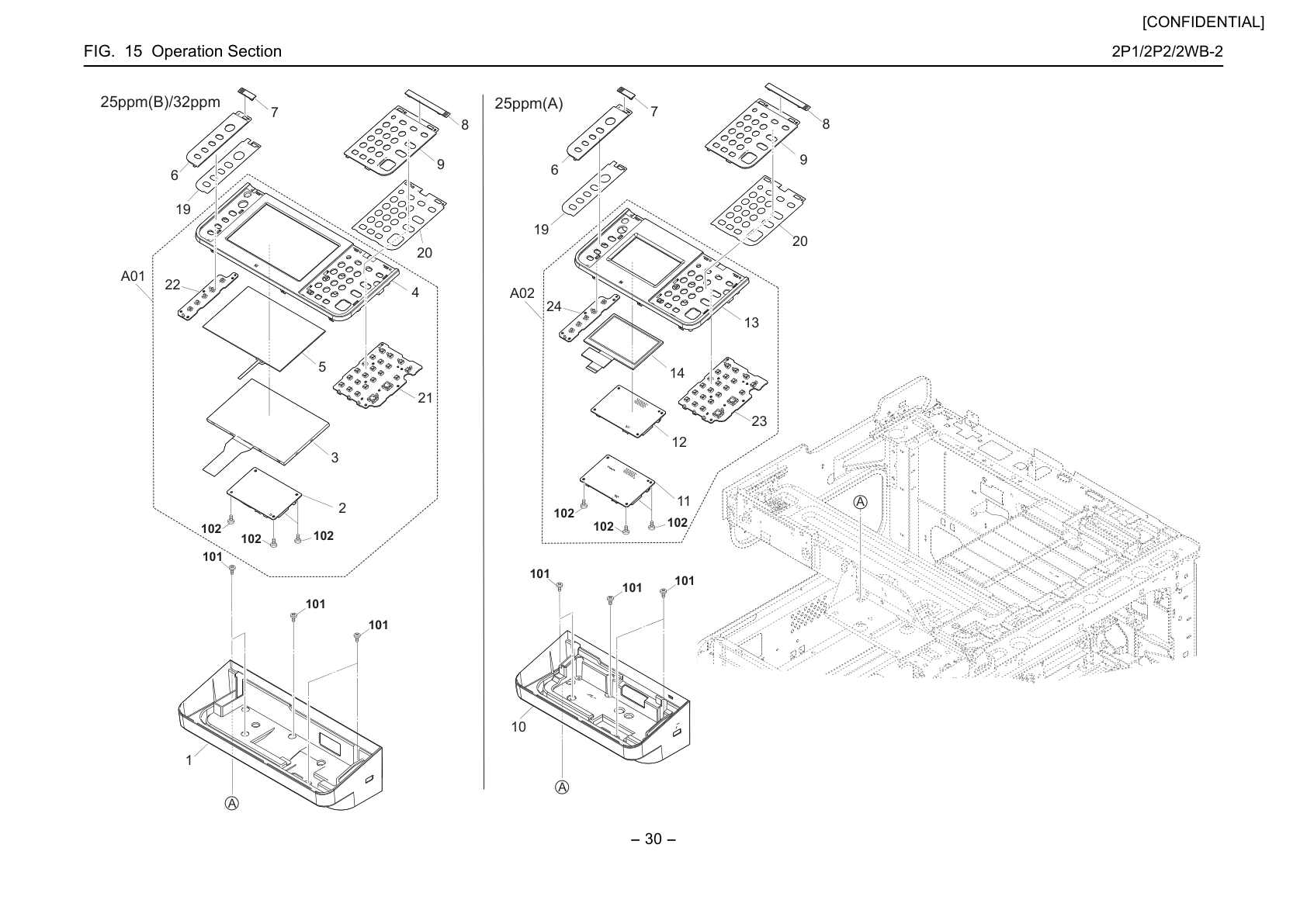

Operation Section

№	Артикул	Альт. артикул	Описание
1	302P105020 ✓ в наличии		COVER OPERATION LOW
A01	302P194070 ✓ в наличии		PARTS OPERATION UNIT SP
A01	302P194080 запросить цену →		PARTS OPERATION UNIT J SP
2	302P194160 запросить цену →		PARTS PWB PANEL MAIN ASSY SP
3	302NM94121 запросить цену →		PARTS TABLET OPERATION SP
4	302P105010 запросить цену →		COVER OPERATION
4	302P105170 запросить цену →		COVER OPERATION J
5	302P194230 запросить цену →		PARTS LCD OPERATION SP
21	302P194330 запросить цену →		PARTS PWB KEY RIGHT ASSY SP
22	302P194340 запросить цену →		PARTS PWB KEY LEFT ASSY SP
6	302P105040 ✓ в наличии		COVER PANEL LEFT
7	302P105050 ✓ в наличии		LID OPERATION LEFT
8	302P105120 ✓ в наличии		LID OPERATION RIGHT
9	302P105030 ✓ в наличии		COVER PANEL RIGHT
10	302P205020 запросить цену →		COVER OPERATION LOW
A02	302P294010 ✓ в наличии		PARTS OPERATION UNIT SP
A02	302P294020 запросить цену →		PARTS OPERATION UNIT J SP
11	302P294050 запросить цену →		PARTS PWB PANEL MAIN ASSY SP
12	302R494310 запросить цену →		PARTS TABLET OPERATION SP
13	302P205080 запросить цену →		COVER OPERATION J
13	302P205010 запросить цену →		COVER OPERATION
14	302P294060 запросить цену →		PARTS LCD OPERATION SP
23	302P194330 запросить цену →		PARTS PWB KEY RIGHT ASSY SP
24	302P194340 запросить цену →		PARTS PWB KEY LEFT ASSY SP
19	302P105530 запросить цену →		SHEET OPERATION LEFT EN
19	302P105510 запросить цену →		SHEET OPERATION LEFT JP
20	302P105520 запросить цену →		SHEET OPERATION RIGHT EN
20	302P105500 запросить цену →		SHEET OPERATION RIGHT JP

Wire Sections 1

№	Артикул	Альт. артикул	Описание
1	302P146040 запросить цену →		CONN.CORD ASSY DRIVE
2	302P146060 запросить цену →		CONN.CORD ASSY MOTOR

Wire Sections 2

№	Артикул	Альт. артикул	Описание
1	302K346660 запросить цену →		WIRE PF DRAWER 200
1	302K346470 запросить цену →		WIRE PF DRAWER
2	302P146440 запросить цену →		CONN.CORD ASSY SCANNER CCD

Wire Sections 3

№	Артикул	Альт. артикул	Описание
1	302P146240 запросить цену →		CONN.CORD ASSY MAIN-PANEL
2	302P146250 запросить цену →		CONN.CORD ASSY FFC PANEL LEFT
2	302P246030 запросить цену →		CONN.CORD ASSY FFC PANEL LEFT
3	302P146260 запросить цену →		CONN.CORD ASSY FFC PANEL RIGHT
3	302P246040 запросить цену →		CONN.CORD ASSY FFC PANEL RIGHT
4	302P146280 запросить цену →		CONN.CORD ASSY NFC

Wire Sections 4

№	Артикул	Альт. артикул	Описание
1	302P146210 запросить цену →		CONN.CORD ASSY FFC CCD
2	302P146680 запросить цену →		CONN.CORD ASSY FFC LED

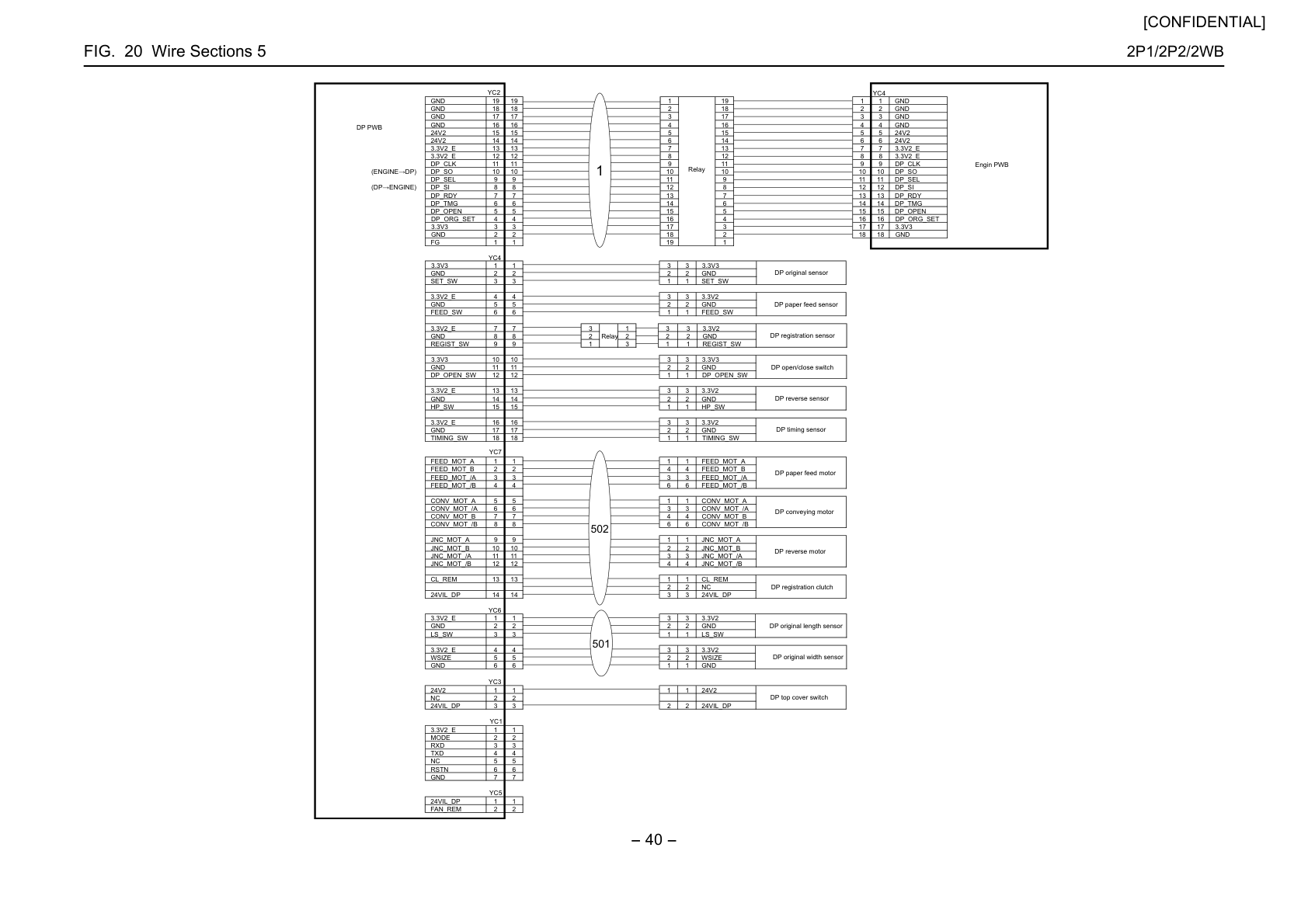

Wire Sections 5

№	Артикул	Альт. артикул	Описание
1	302P146610 запросить цену →		CONN.CORD ASSY DP ENGINE

DP ASSY SP

№	Артикул	Альт. артикул	Описание
1	302P193100 ✓ в наличии		PARTS DP UNIT SP

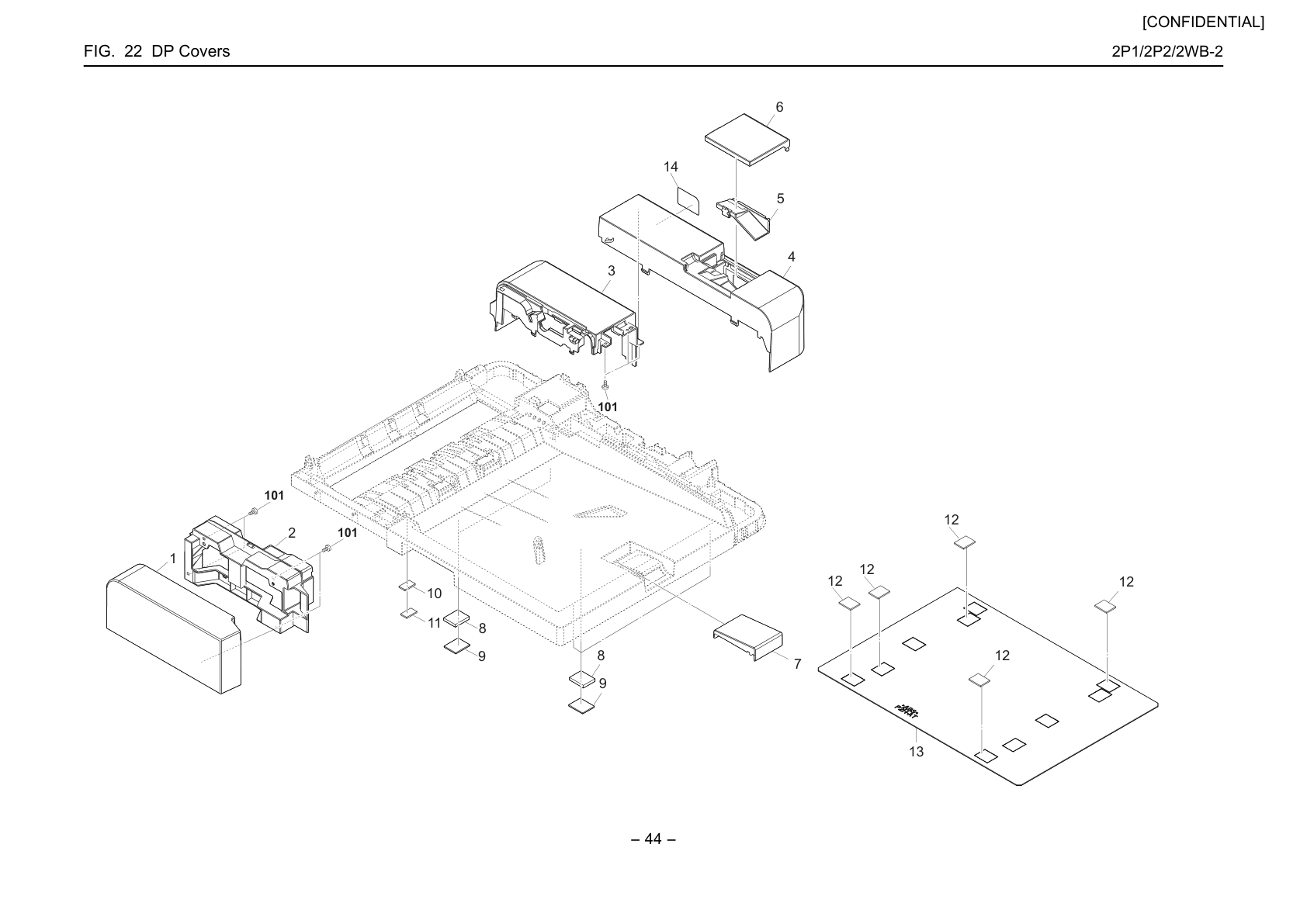

DP Covers

№	Артикул	Альт. артикул	Описание
1	302P118130 запросить цену →		COVER FRONT
2	302P118250 запросить цену →		COVER INNER
3	302P118140 запросить цену →		COVER REAR A
4	302P118240 запросить цену →		COVER REAR B
5	303RJ04140 запросить цену →		LID INNER COVER
6	302P118340 запросить цену →		COVER LID
7	302P118220 запросить цену →		STOPPER EJECT
8	303PH02030 запросить цену →		SPONGE ORIGINAL MAT FILM
9	303MX02031 запросить цену →		CUSHION ORIGINAL MAT B
10	303M802320 запросить цену →		SPONGE ORIGINAL MAT A
11	303J902370 запросить цену →		CUSHION ORIGINAL MAT
12	303MX02021 запросить цену →		CUSHION ORIGINAL MAT A
13	303JC04201 ✓ в наличии		PLATE ORIGINAL
14	303R834011 запросить цену →		LABEL CAUTION HINGE

DP Frames

№	Артикул	Альт. артикул	Описание
1	303P724120 запросить цену →		SHEET LEFT GUIDE R
2	303P724130 запросить цену →		SHEET LEFT GUIDE F
3	303P728050 запросить цену →		HOLDER PULLEY EJECT
4	303M828040 запросить цену →		PULLEY EJECT
5	303M828050 запросить цену →		SPONGE EJECT
6	302H728100 запросить цену →		SPRING EXIT PULLEY
7	303M824121 запросить цену →		HOLDER RIGHT PULLEY
8	303M824210 запросить цену →		PULLEY CONVEYING BK
9	303M824200 ✓ в наличии		SHAFT PULLEY
11	302P118490 запросить цену →		GUIDE RIGHT READING B
12	303M824100 запросить цену →		HOLDER LEFT PULLEY
13	302H008140 запросить цену →		SPRING BYPASSFFED
14	302P118160 запросить цену →		COVER LEFT
16	302P194180 запросить цену →		PARTS PWB DP MAIN ASSY SP
17	303RJ04150 запросить цену →		COVER HINGE

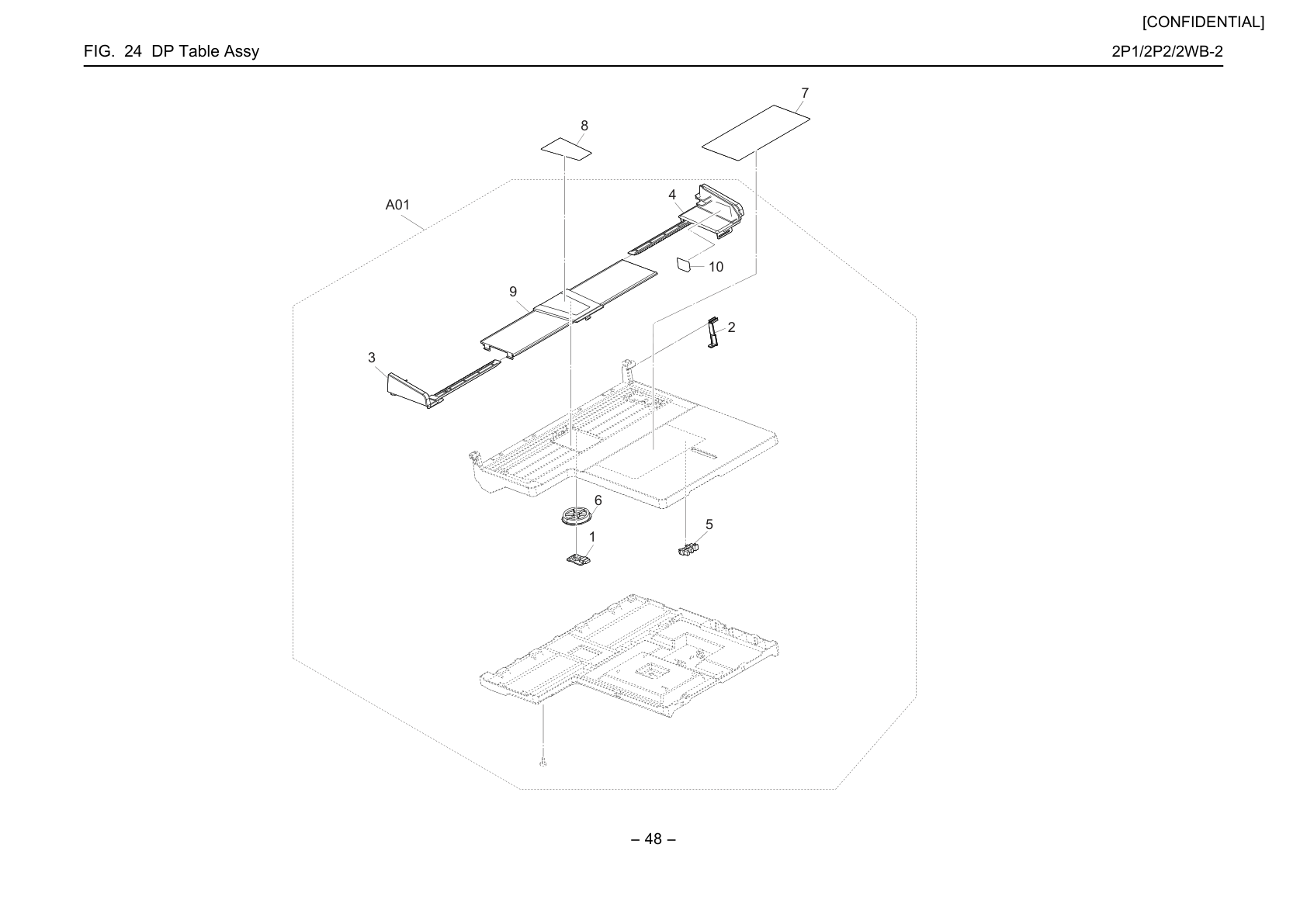

DP Table Assy

№	Артикул	Альт. артикул	Описание
A01	302P194020 ✓ в наличии		PARTS TABLE ASSY SP
1	303R394050 запросить цену →		PARTS PWB PAPER SIZE SENSOR ASSY SP
2	303P706060 запросить цену →		COVER TABLE WIRE
3	302P118200 запросить цену →		CURSOR FRONT
4	302P118210 запросить цену →		CURSOR REAR
5	303M894260 ✓ в наличии		PARTS SENSOR OPT SP
6	303R706060 запросить цену →		GEAR DETECTION
9	303R706050 запросить цену →		COVER CURSOR
10	303R734030 запросить цену →		LABEL ORIGINAL MAX
7	303RJ34040 запросить цену →		LABEL CAUTION JP
7	303R734060 запросить цену →		LABEL CAUTION IN
8	303R834040 запросить цену →		LABEL FACE UP JP
8	303R834050 запросить цену →		LABEL FACE UP EN

DP Paper Feed Section

№	Артикул	Альт. артикул	Описание
1	302P118150 ✓ в наличии
2	302P118230 запросить цену →
3	303P724090 ✓ в наличии
4	303P724160 ✓ в наличии		( ACTUATOR )
5	303P731120 ✓ в наличии
6	5MVX111DN003 ✓ в наличии
A01	302P194100 ✓ в наличии
7	303P707060 запросить цену →
8	303P707120 запросить цену →
9	5MVX111DN003 ✓ в наличии

DP Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1	5MVX111DN003 ✓ в наличии
2	302P118550 запросить цену →
3	303P724030 запросить цену →
4	303P724080 ✓ в наличии		( ACTUATOR )
5	303P724140 ✓ в наличии		( ACTUATOR )
6	303P729010 запросить цену →
7	303P729020 запросить цену →
8	302P194110 ✓ в наличии
9	302P194120 ✓ в наличии
11	303P707160 запросить цену →
12	302P118420 ✓ в наличии
13	303LL24190 запросить цену →
14	303M824130 запросить цену →
15	302P118260 ✓ в наличии
16	302P194270 запросить цену →
17	303P794050 запросить цену →
18	303P794030 ✓ в наличии
19	302P194280 запросить цену →
20	303P794060 запросить цену →
21	303M894260 ✓ в наличии
22	303M824210 запросить цену →
23	303M824200 ✓ в наличии
24	303HL07161 запросить цену →

DP Drive Section

№	Артикул	Альт. артикул	Описание
2	5MVX111DN003 ✓ в наличии		RING STOPPER /A-49 FEED A4
3	302KV44041 запросить цену →		CLUTCH 50 Z35R
4	302KY94140 ✓ в наличии		PARTS MOTOR ROTARY SP
5	303H622331 ✓ в наличии		GEAR 20/65 IDLE
6	303R494040 ✓ в наличии		PARTS MOTOR PAPER FEED SP

Accessories

№	Артикул	Альт. артикул	Описание
1	302K393130 ✓ в наличии		WT-475
2	302N404460 запросить цену →		SPONGE IC CARD
3	303LL02531 запросить цену →		CUSHION ORIGINAL MAT
4	303MX02021 запросить цену →		CUSHION ORIGINAL MAT A
5	303R734050 запросить цену →		LABEL CAUTION US
6	303RJ34080 запросить цену →		LABEL CAUTION NL
7	303R834060 запросить цену →		LABEL FACE UP US
8	303R834130 запросить цену →		LABEL FACE UP NL
9	7AAACCUS+13H002 запросить цену →		AC CORD ASSY US
10	302RH94240 запросить цену →		PARTS AC CORD EU SP
11	7AAACCAS+10H001 запросить цену →		AC CORD ASSY AS
12	7AAACCJP+15H011 запросить цену →		AC CORD ASSY JP
13	302P105540 запросить цену →		SHEET OPERATION RIGHT GER
14	302P105550 запросить цену →		SHEET OPERATION LEFT GER
15	302P105560 запросить цену →		SHEET OPERATION RIGHT FRA
16	302P105570 запросить цену →		SHEET OPERATION LEFT FRA
17	302P105580 запросить цену →		SHEET OPERATION RIGHT ITA
18	302P105590 запросить цену →		SHEET OPERATION LEFT ITA
19	302P105600 запросить цену →		SHEET OPERATION RIGHT SPA
20	302P105610 запросить цену →		SHEET OPERATION LEFT SPA
21	302P105620 запросить цену →		SHEET OPERATION RIGHT DUT
22	302P105630 запросить цену →		SHEET OPERATION LEFT DUT
23	302P105640 запросить цену →		SHEET OPERATION RIGHT RUS
24	302P105650 запросить цену →		SHEET OPERATION LEFT RUS
25	302P105660 запросить цену →		SHEET OPERATION RIGHT PTB
26	302P105670 запросить цену →		SHEET OPERATION LEFT PTB
27	302P105680 запросить цену →		LABEL OPERATION FUNCTION

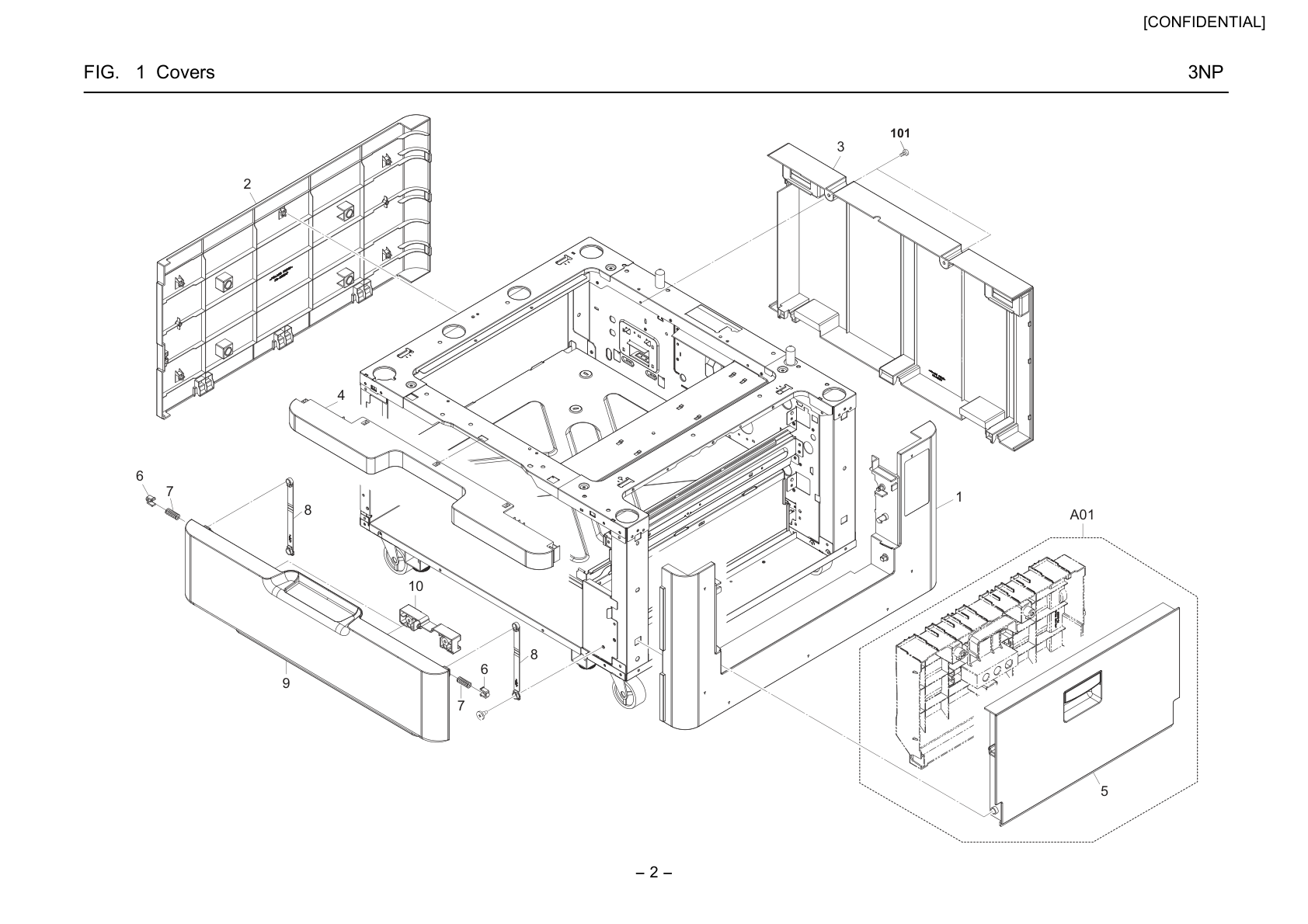

Covers

№	Артикул	Альт. артикул	Описание
1	303NN04010 запросить цену →		COVER RIGHT
2	303NN04020 запросить цену →		COVER LEFT
3	303NN04030 запросить цену →		COVER REAR
4	303NN04051 запросить цену →		COVER TOP
A01	303NN94030 запросить цену →		PARTS COVER RIGHT FEED ASSY SP
5	303NN04510 запросить цену →		COVER RIGHT FEED
7	302K004281 ✓ в наличии		SPRING FRONT COVER
8	303K606050 запросить цену →		STRAP VERTICAL COVER
9	303NP04010 запросить цену →		COVER BOX
10	303NP04030 ✓ в наличии		HINGE COVER

Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302K309410 ✓ в наличии		PLATE SIZE DETECTION
2	302K302420 запросить цену →		HEATER DEHUMIDIFIER 100
2	302K302430 запросить цену →		HEATER DEHUMIDIFIER 120
2	302K302440 ✓ в наличии		HEATER DEHUMIDIFIER 240
3	302K394190 ✓ в наличии		PARTS MOTOR LIFT ASSY SP
A01	303NP94010 запросить цену →		PARTS DRIVE ASSY SP
4	303NN94021 запросить цену →		PARTS MOTOR-BL W10 SP
5	303NN94012 запросить цену →		PARTS PWB PF MAIN ASSY SP
6	303NP46010 запросить цену →		WIRE INTERFACE
6	303NP46020 запросить цену →		WIRE INTERFACE 200
7	5ESP03090001+01 ✓ в наличии		PUSH SWITCH 03 SN /SW-192 N
8	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
9	7SP01000001+H01 ✓ в наличии		SW.PUSH

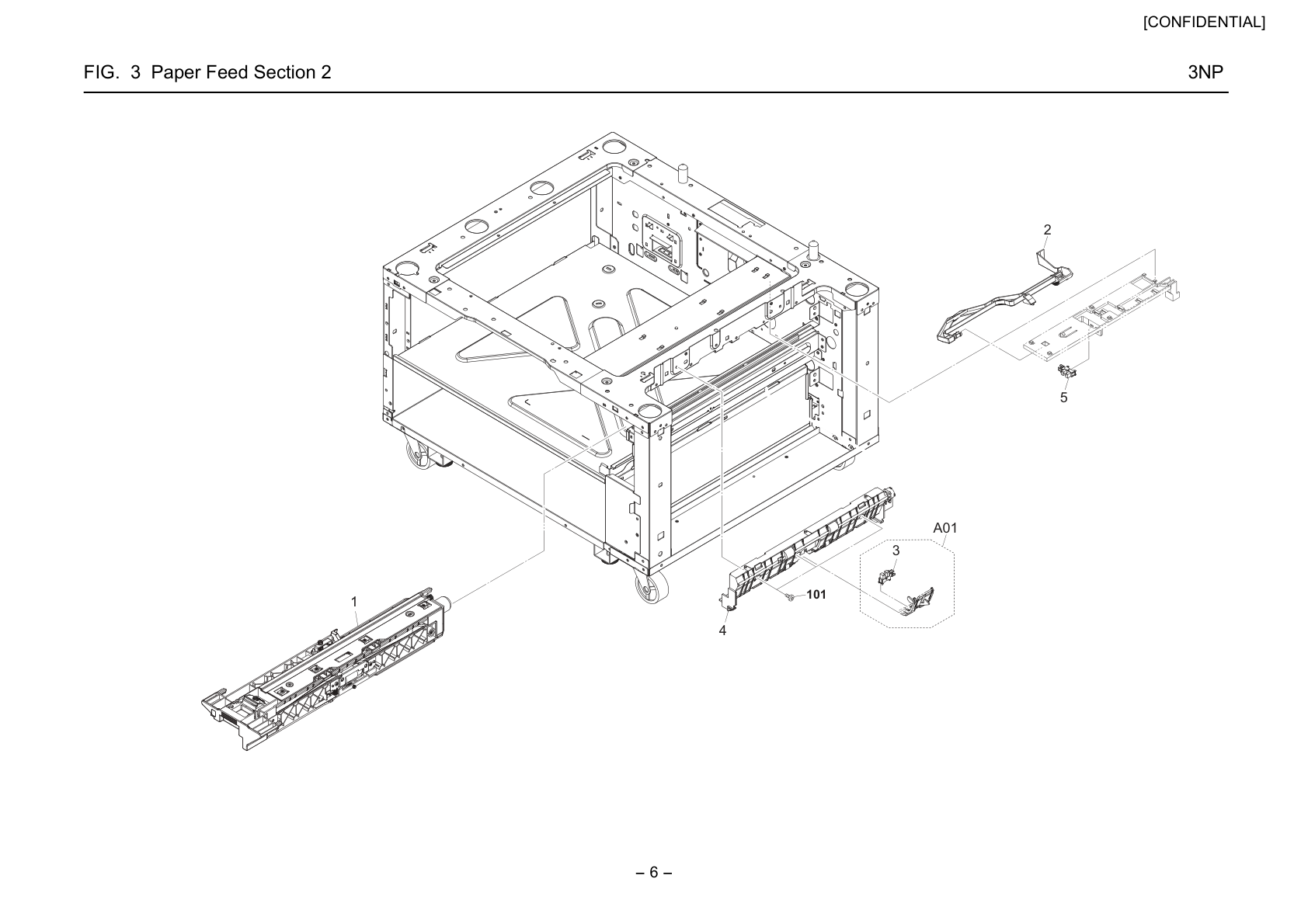

Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302K394480 ✓ в наличии
2	302K302811 ✓ в наличии		( ACTUATOR )
A01	303NN94040 запросить цену →
3	7NXGP1S173LCH01 ✓ в наличии
4	303NN94050 запросить цену →
5	7NXGP1S173LCH01 ✓ в наличии

Paper Cassette

№	Артикул	Альт. артикул	Описание
A01	302K393174 запросить цену →		CT-475
1	302K309080 запросить цену →		COVER CASSETTE
2	302K309270 ✓ в наличии		CURSOR END
3	302K309120 запросить цену →		CURSOR CASSETTE REAR
4	302K309130 запросить цену →		CURSOR CASSETTE FRONT
5	302K394380 запросить цену →		PARTS GEAR Z18 SP
8	302K309021 запросить цену →		BASE CASSETTE
9	302K309041 запросить цену →		ARM SIZE DETECTION
6	302K334090 запросить цену →		SHEET CASSETTE C
7	302K334100 запросить цену →		SHEET CASSETTE I

Covers

№	Артикул	Альт. артикул	Описание
1	303NN04010 запросить цену →		COVER RIGHT
2	303NN04020 запросить цену →		COVER LEFT
3	303NN04030 запросить цену →		COVER REAR
4	303NN04051 запросить цену →		COVER TOP
A01	303NN94030 запросить цену →		PARTS COVER RIGHT FEED ASSY SP
5	303NN04510 запросить цену →		COVER RIGHT FEED

Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302K309410 ✓ в наличии		PLATE SIZE DETECTION
2	302K302420 запросить цену →		HEATER DEHUMIDIFIER 100
2	302K302430 запросить цену →		HEATER DEHUMIDIFIER 120
2	302K302440 ✓ в наличии		HEATER DEHUMIDIFIER 240
3	302K394190 ✓ в наличии		PARTS MOTOR LIFT ASSY SP
A01	303NN94070 запросить цену →		PARTS DRIVE ASSY SP
4	303NN94021 запросить цену →		PARTS MOTOR-BL W10 SP
5	303NN94012 запросить цену →		PARTS PWB PF MAIN ASSY SP
6	303NN46010 запросить цену →		WIRE INTERFACE
6	303NN46120 запросить цену →		WIRE INTERFACE 200
7	5ESP03090001+01 ✓ в наличии		PUSH SWITCH 03 SN /SW-192 N
8	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
9	7SP01000001+H01 ✓ в наличии		SW.PUSH

Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302K394480 ✓ в наличии
2	302K302811 ✓ в наличии		( ACTUATOR )
A01	303NN94040 запросить цену →
3	7NXGP1S173LCH01 ✓ в наличии
4	303NN94050 запросить цену →
5	303NN94060 запросить цену →
6	7NXGP1S173LCH01 ✓ в наличии

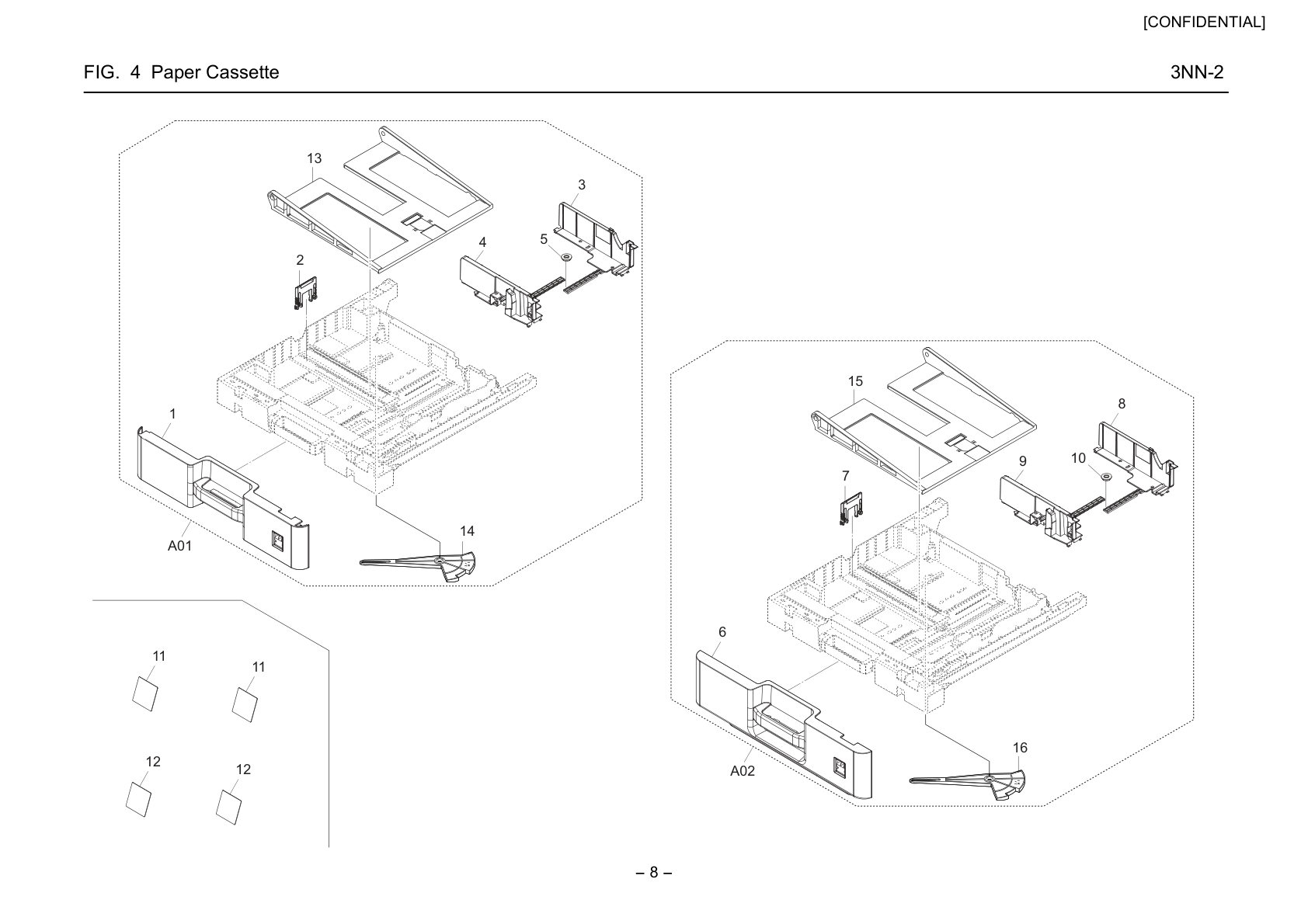

Paper Cassette

№	Артикул	Альт. артикул	Описание
A01	302K393174 запросить цену →		CT-475
1	302K309080 запросить цену →		COVER CASSETTE
2	302K309270 ✓ в наличии		CURSOR END
3	302K309120 запросить цену →		CURSOR CASSETTE REAR
4	302K309130 запросить цену →		CURSOR CASSETTE FRONT
5	302K394380 запросить цену →		PARTS GEAR Z18 SP
13	302K309021 запросить цену →		BASE CASSETTE
14	302K309041 запросить цену →		ARM SIZE DETECTION
A02	303NN93014 ✓ в наличии		CT-476
6	303NN09020 запросить цену →		COVER CASSETTE LOWER
7	302K309270 ✓ в наличии		CURSOR END
8	302K309120 запросить цену →		CURSOR CASSETTE REAR
9	302K309130 запросить цену →		CURSOR CASSETTE FRONT
10	302K394380 запросить цену →		PARTS GEAR Z18 SP
15	302K309021 запросить цену →		BASE CASSETTE
16	302K309041 запросить цену →		ARM SIZE DETECTION
11	302K334090 запросить цену →		SHEET CASSETTE C
12	302K334100 запросить цену →		SHEET CASSETTE I

Covers

№	Артикул	Альт. артикул	Описание
7	305JA70850 запросить цену →		( 5JA70850 )
17	305JA70070 запросить цену →		( 5JA70070 )
102	305JA70030 запросить цену →		( 5JA70030 )

Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	305JA71850 запросить цену →		( 5JA71850 )
2	305JA71510 запросить цену →		( 5JA71510 )
3	305JA71520 запросить цену →		( 5JA71520 )
4	305JA70070 запросить цену →		( 5JA70070 )
6	305JA70940 запросить цену →		( 5JA70940 )
7	305JA70280 запросить цену →		( 5JA70280 )
9	305JA70380 запросить цену →		( 5JA70380 )
11	305JA70330 запросить цену →		( 5JA70330 )
12	305JA72810 запросить цену →		( 5JA72810 )
13	305JA70740 запросить цену →		( 5JA70740 )
101	305JA70030 запросить цену →		( 5JA70030 )
102	305H280430 запросить цену →		( 5H280430 )
103	305JA72510 запросить цену →		( 5JA72510 )

Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	305JA73180 запросить цену →		( 5JA73180 )
2	305JA70070 запросить цену →		( 5JA70070 )
3	305JA71360 запросить цену →		( 5JA71360 )
7	305JA71410 запросить цену →		( 5JA71410 )
8	305JA70780 запросить цену →		( 5JA70780 )
9	305JA70760 запросить цену →		( 5JA70760 )
11	305JA70880 запросить цену →		( 5JA70880 )
12	305JA71430 запросить цену →		( 5JA71430 )
13	305JA71420 запросить цену →		( 5JA71420 )
14	305JA70310 запросить цену →		( 5JA70310 )
15	305JA70830 запросить цену →		( 5JA70830 )
101	305H280430 запросить цену →		( 5H280430 )

Drive Section & Electric al Components

№	Артикул	Альт. артикул	Описание
1	305JA72800 запросить цену →		( 5JA72800 )
2	305JA70390 запросить цену →		( 5JA70390 )
3	305JA70660 запросить цену →		( 5JA70660 )
4	305JA70500 запросить цену →		( 5JA70500 )
5	305JA71500 запросить цену →		( 5JA71500 )
6	305JA70070 запросить цену →		( 5JA70070 )
7	305JA70810 запросить цену →		( 5JA70810 )
8	305JA70790 запросить цену →		( 5JA70790 )
9	305JA70770 запросить цену →		( 5JA70770 )
10	305JA70780 запросить цену →		( 5JA70780 )
11	305JA70750 запросить цену →		( 5JA70750 )
12	305JA71490 запросить цену →		( 5JA71490 )
13	305JA70490 запросить цену →		( 5JA70490 )
15	305JA71820 запросить цену →		( 5JA71820 )
16	303JY44011 запросить цену →		( 3JY44011 )
17	305JA70150 запросить цену →		( 5JA70150 )
18	305JA70060 запросить цену →		( 5JA70060 )
20	303JY38750 запросить цену →		( CARTRIDGE )
101	305H080470 запросить цену →		( 5H080470 )
102	305H180600 запросить цену →		( 5H180600 )
104	305H280430 запросить цену →		( 5H280430 )
105	305JA70010 запросить цену →		( 5JA70010 )

AK-470

№	Артикул	Альт. артикул	Описание
3	302HN44100 ✓ в наличии		MOTOR REVERSE
16	7NXGP1S173LCH01 ✓ в наличии		SENSOR OPT.
