Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Внешние детали (P3)
- Внешние детали (P4)
- Main рама (P5)
- Main рама (P6)

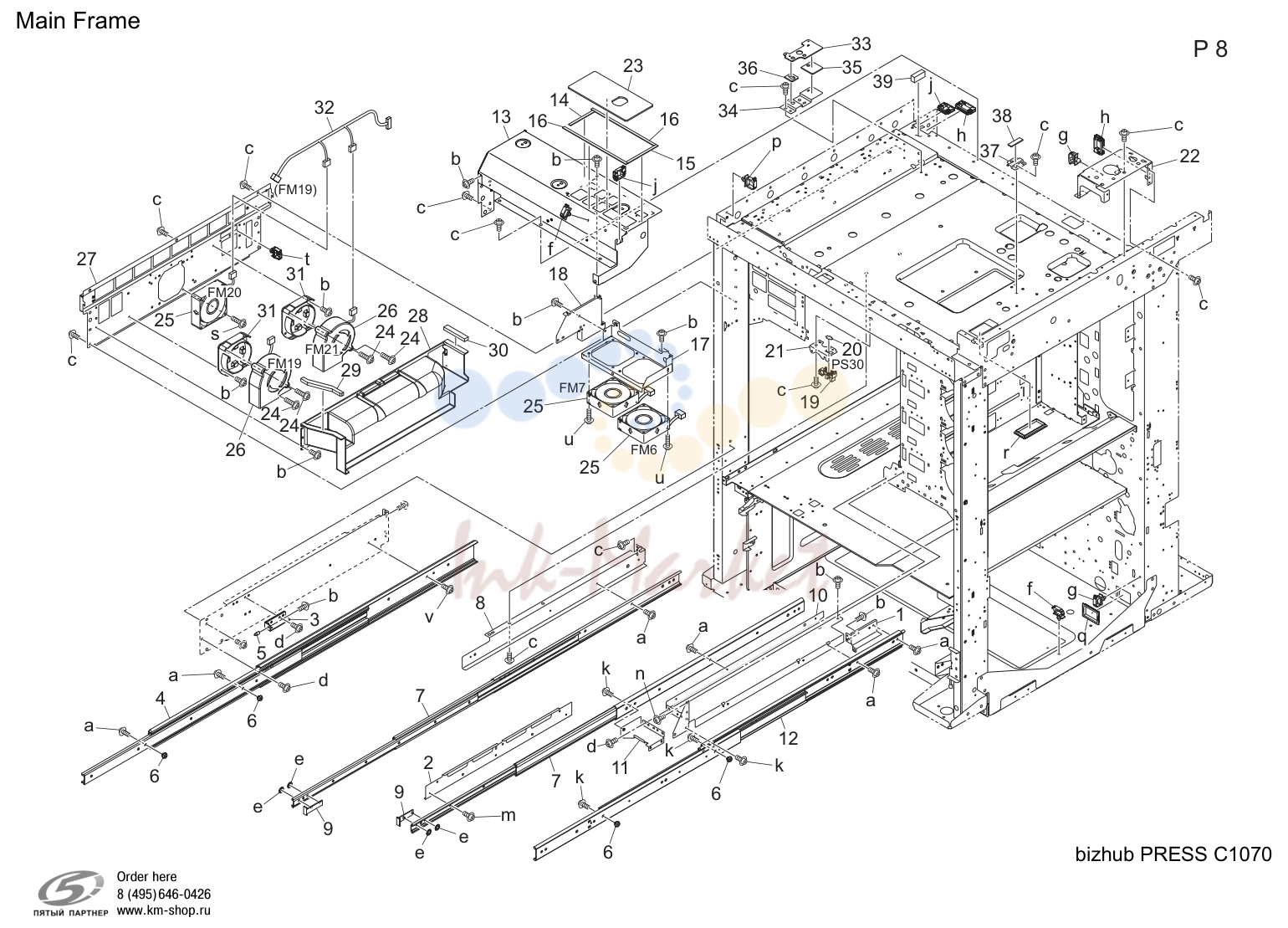

- Main рама (P7)
- Main рама (P8)

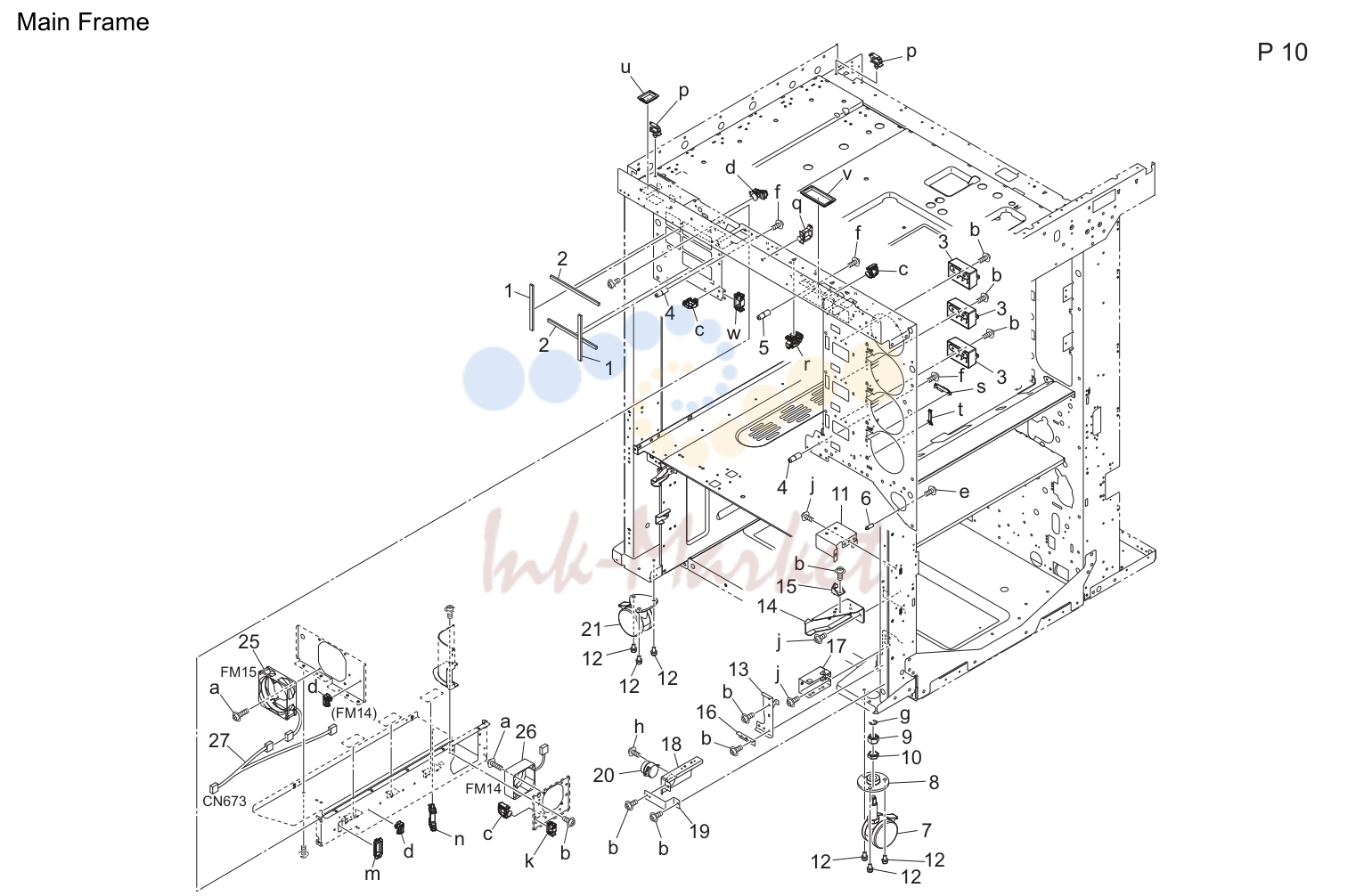

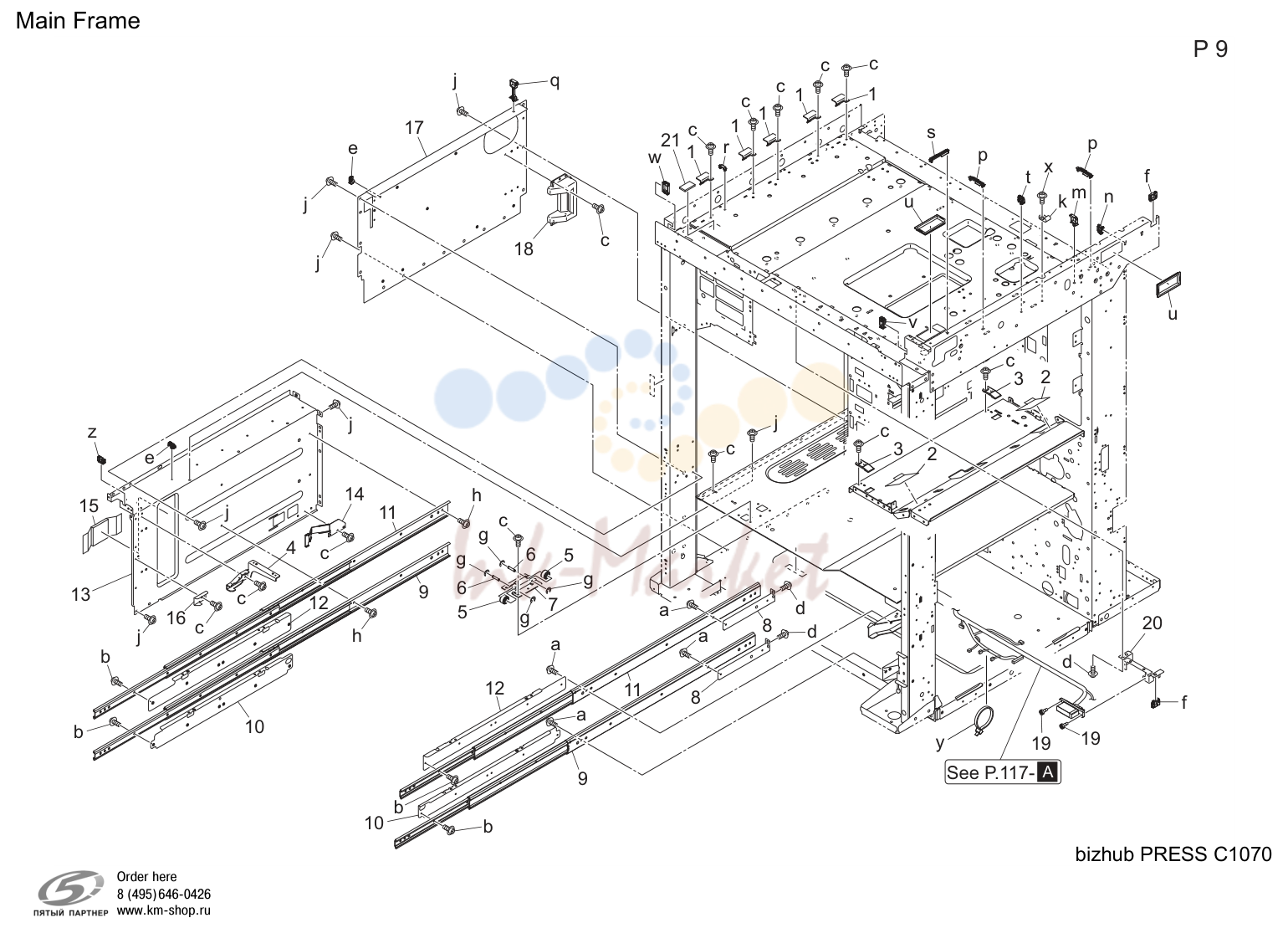

- Main рама (P9)

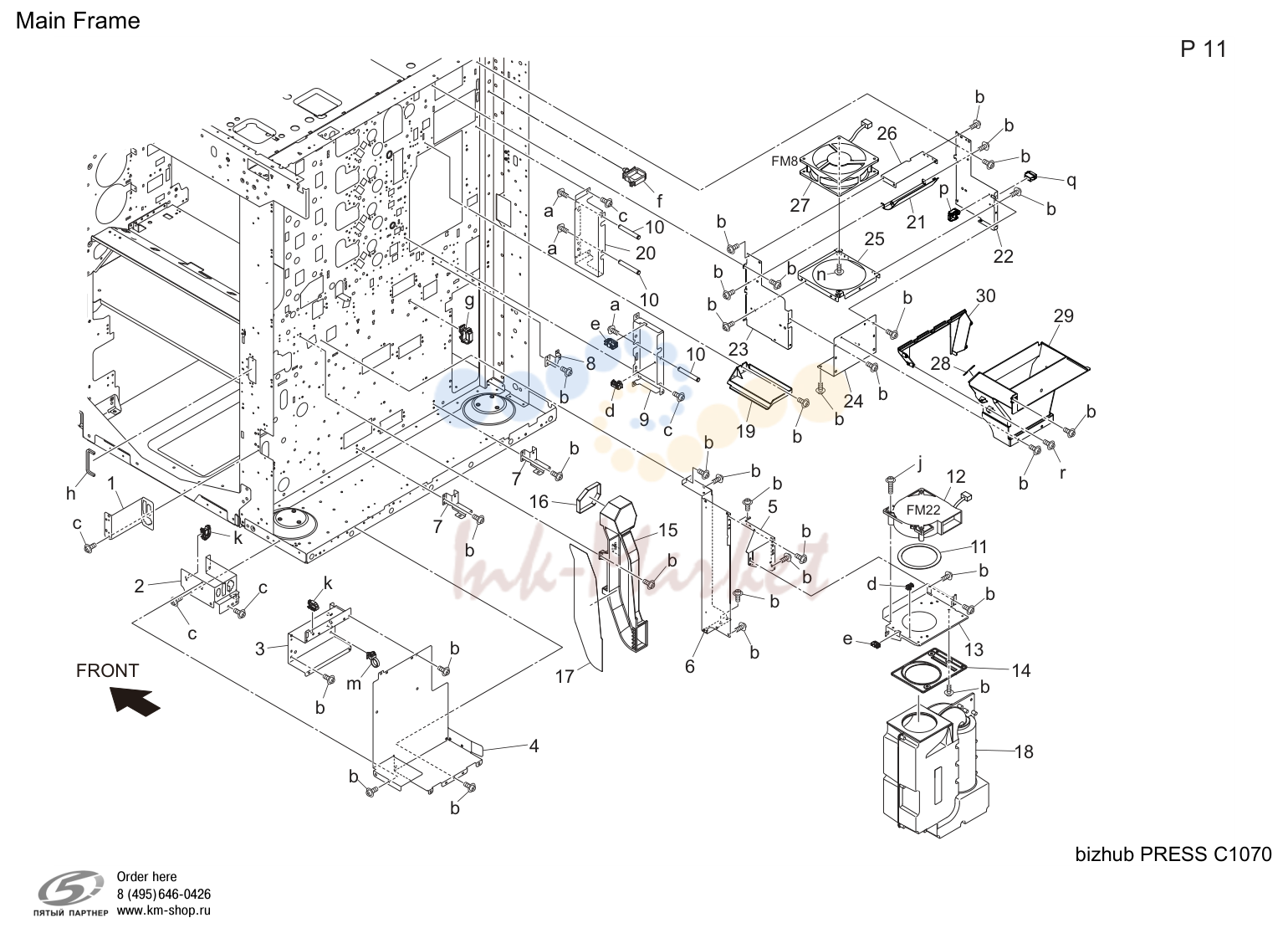

- Main рама (P10)
- Main рама (P11)
- Main рама (P12)

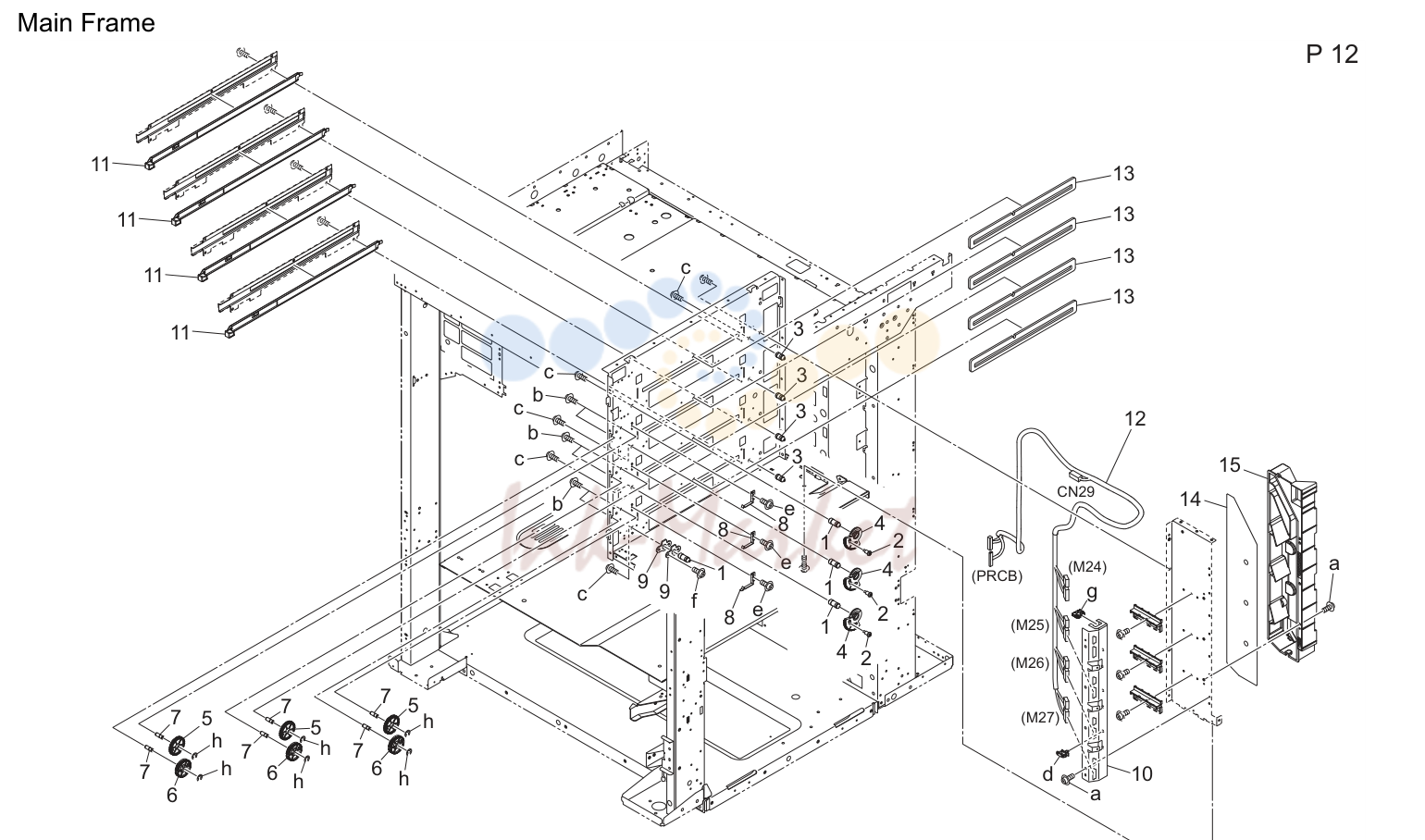

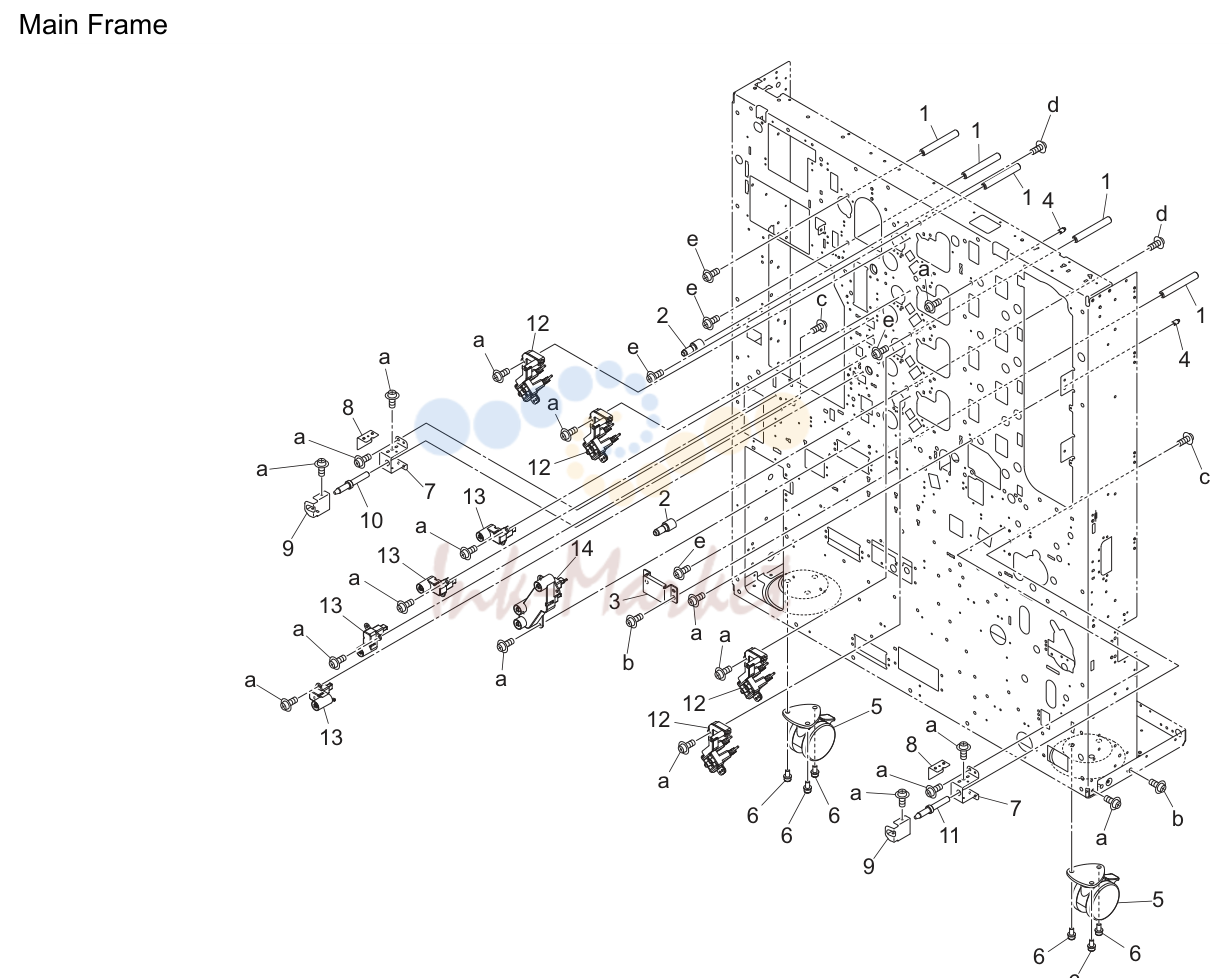

- Main рама (P13)

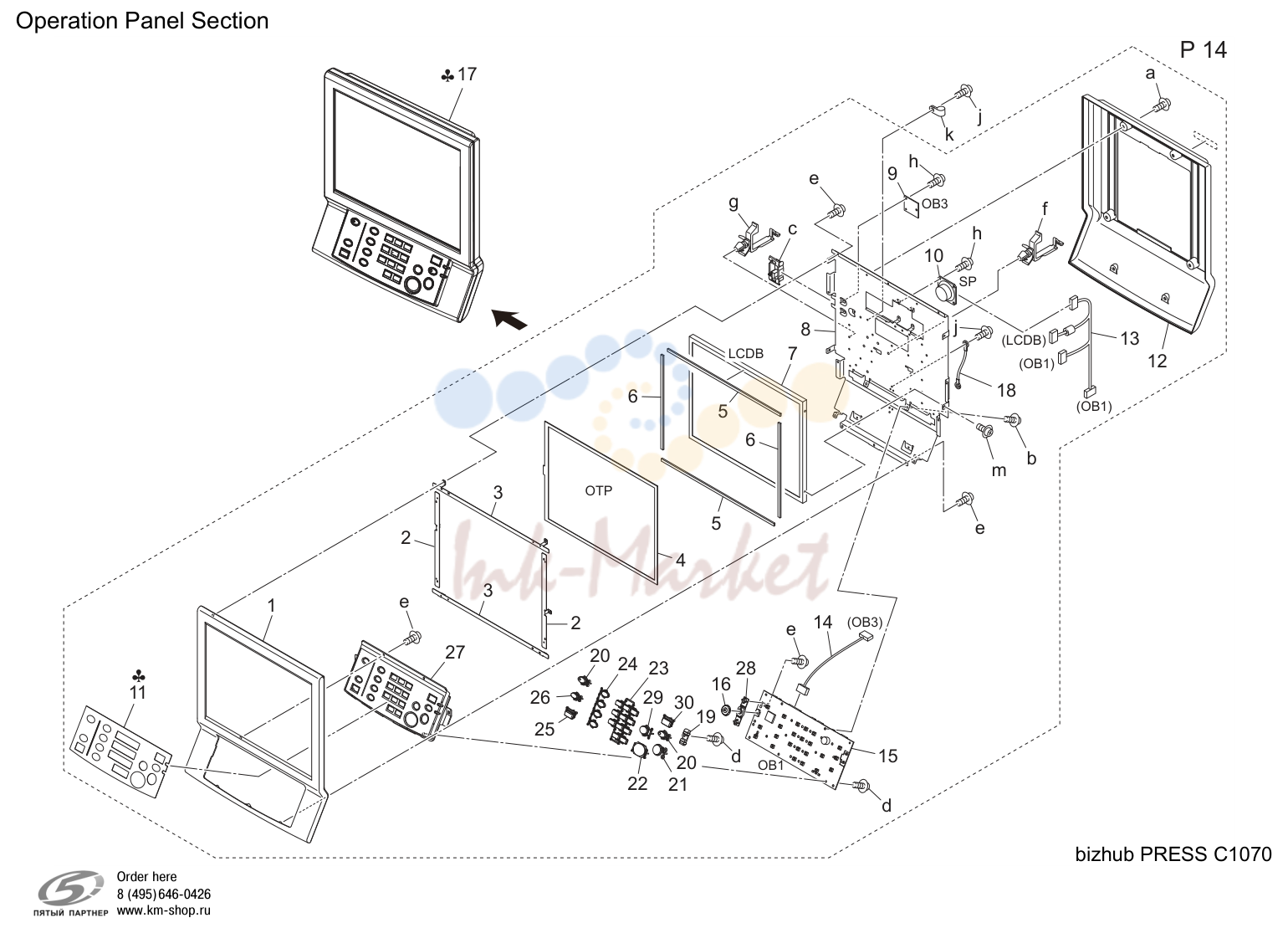

- Operation панель секция (P14)

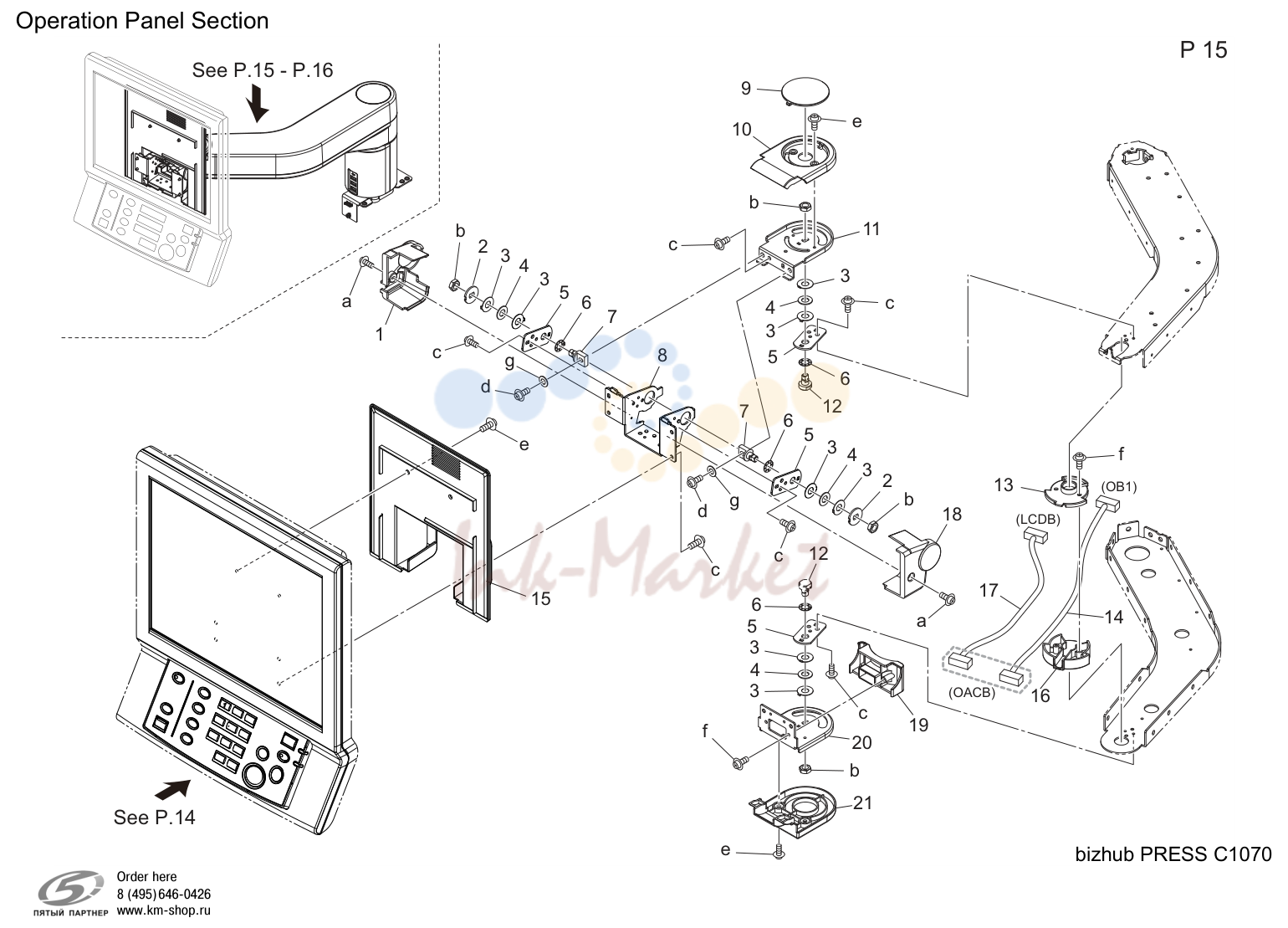

- Operation панель секция (P15)

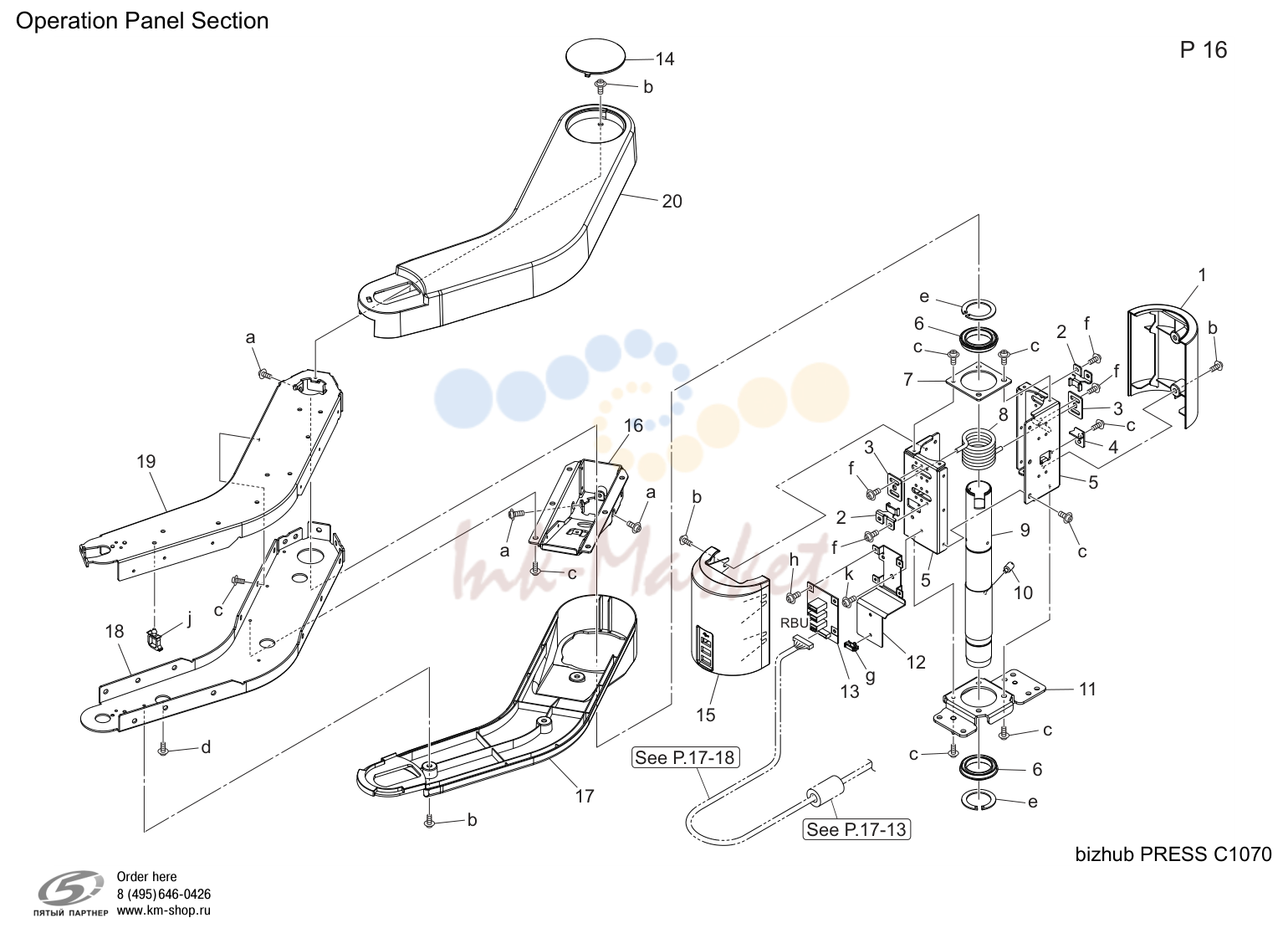

- Operation панель секция (P16)

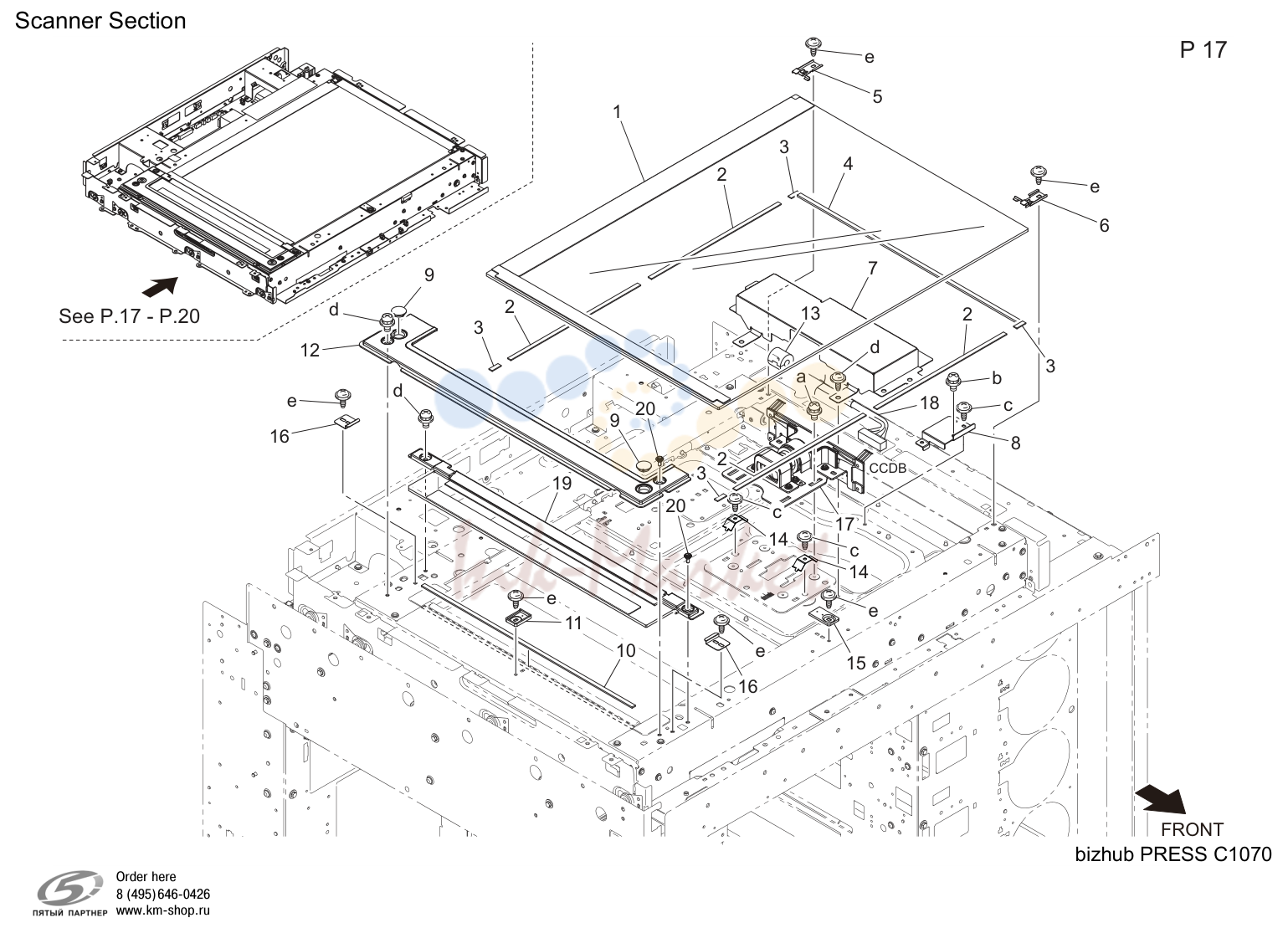

- Сканер секция (P17)

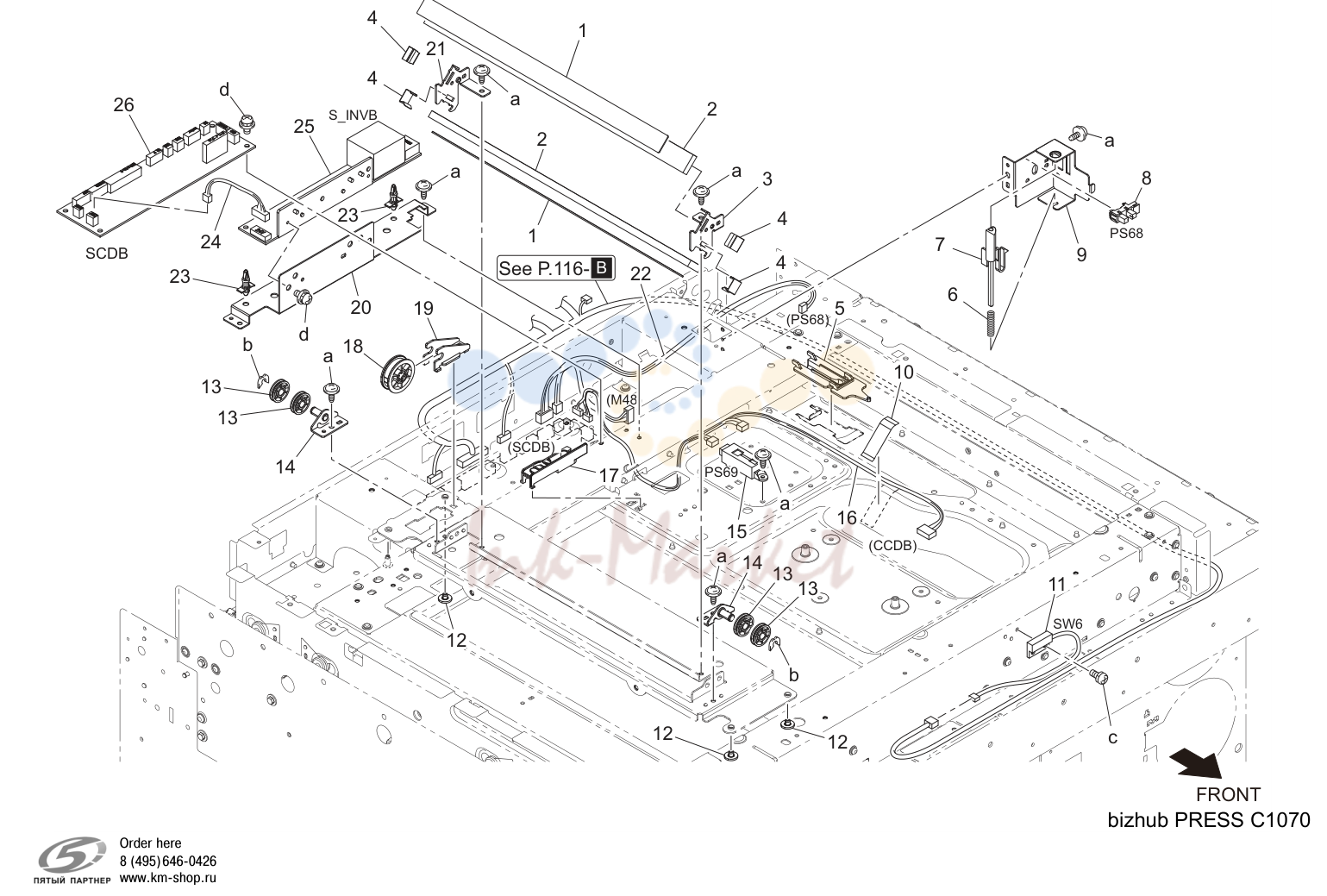

- Сканер секция (P18)

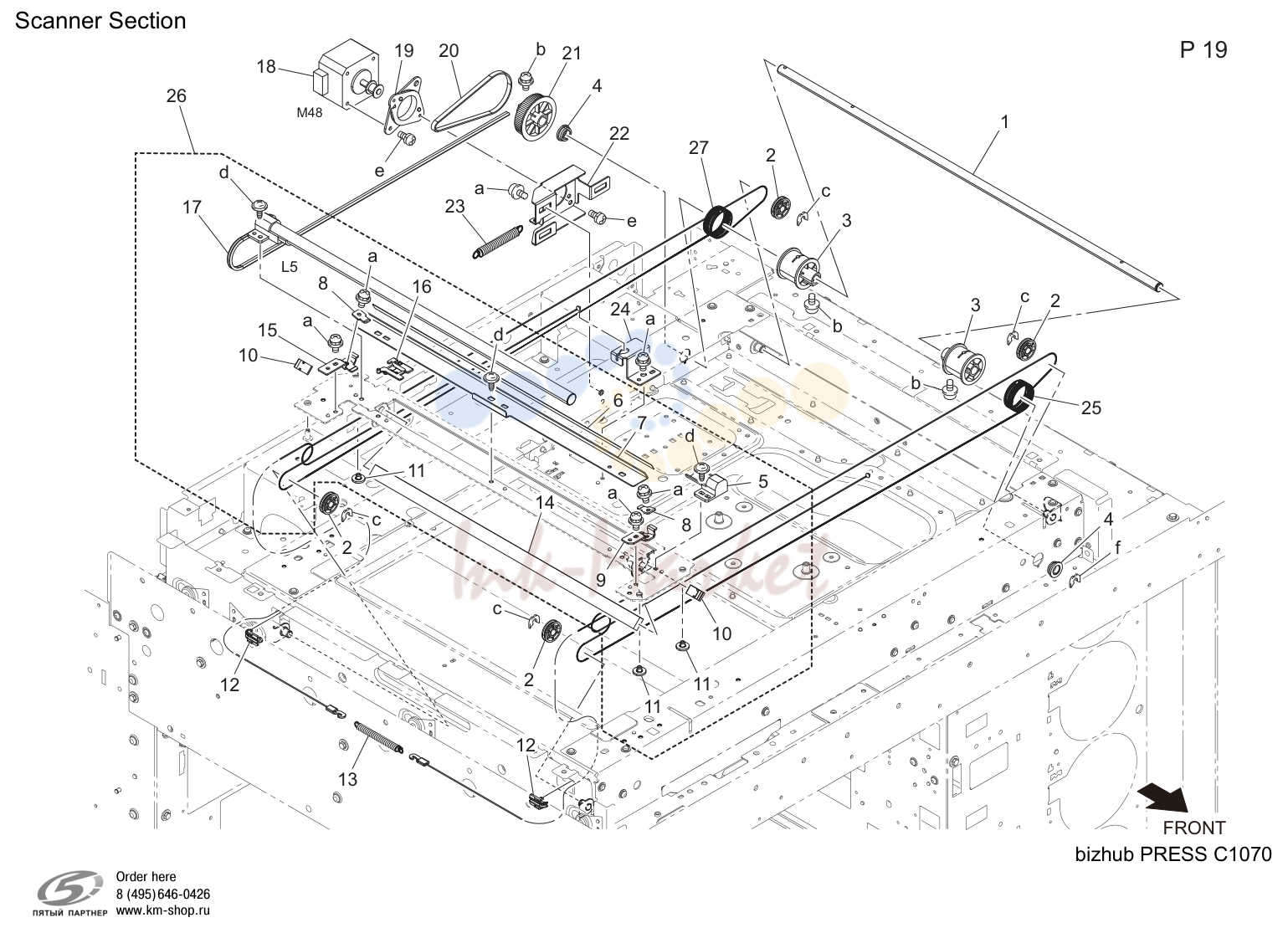

- Сканер секция (P19)

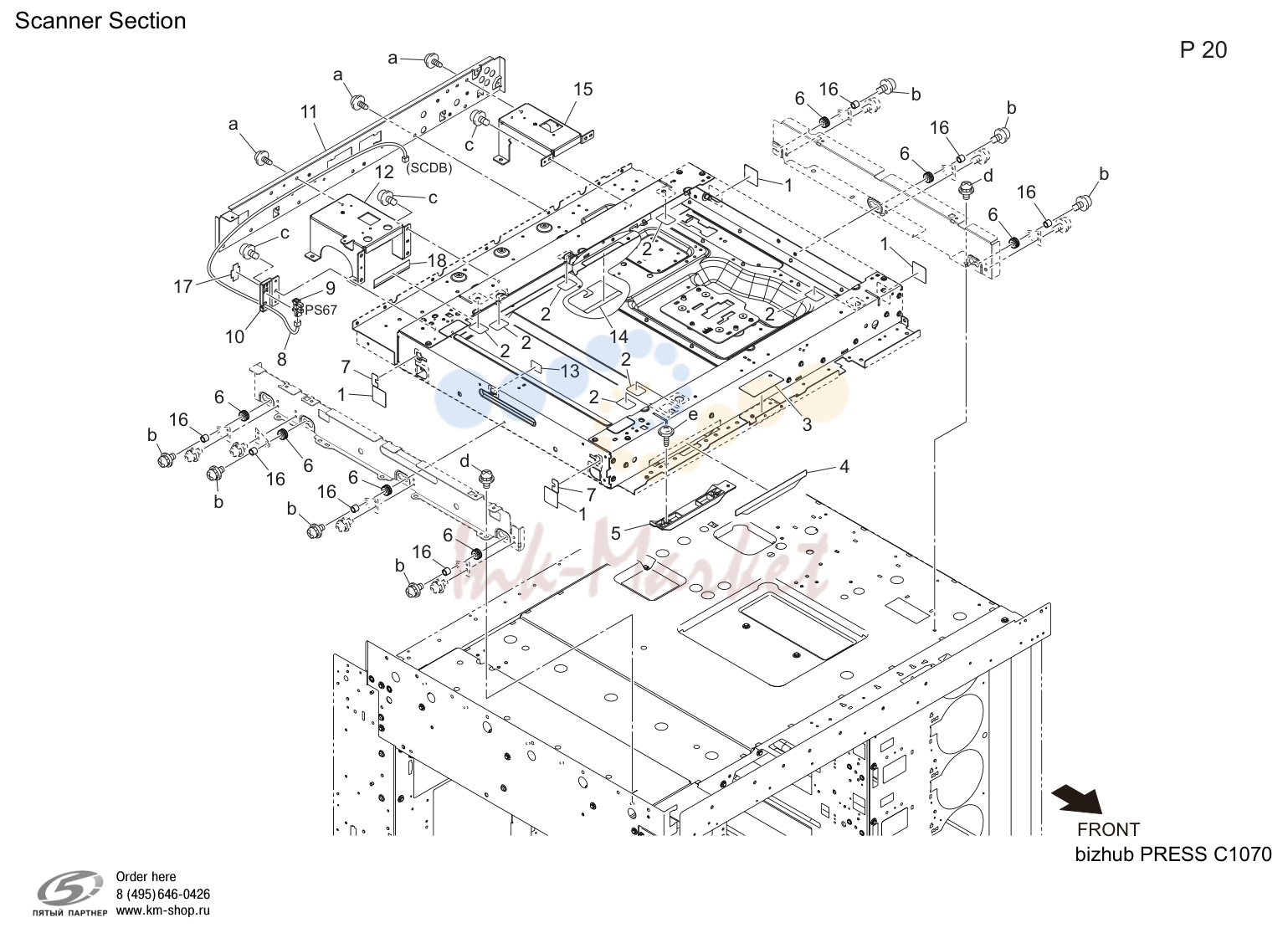

- Сканер секция (P20)

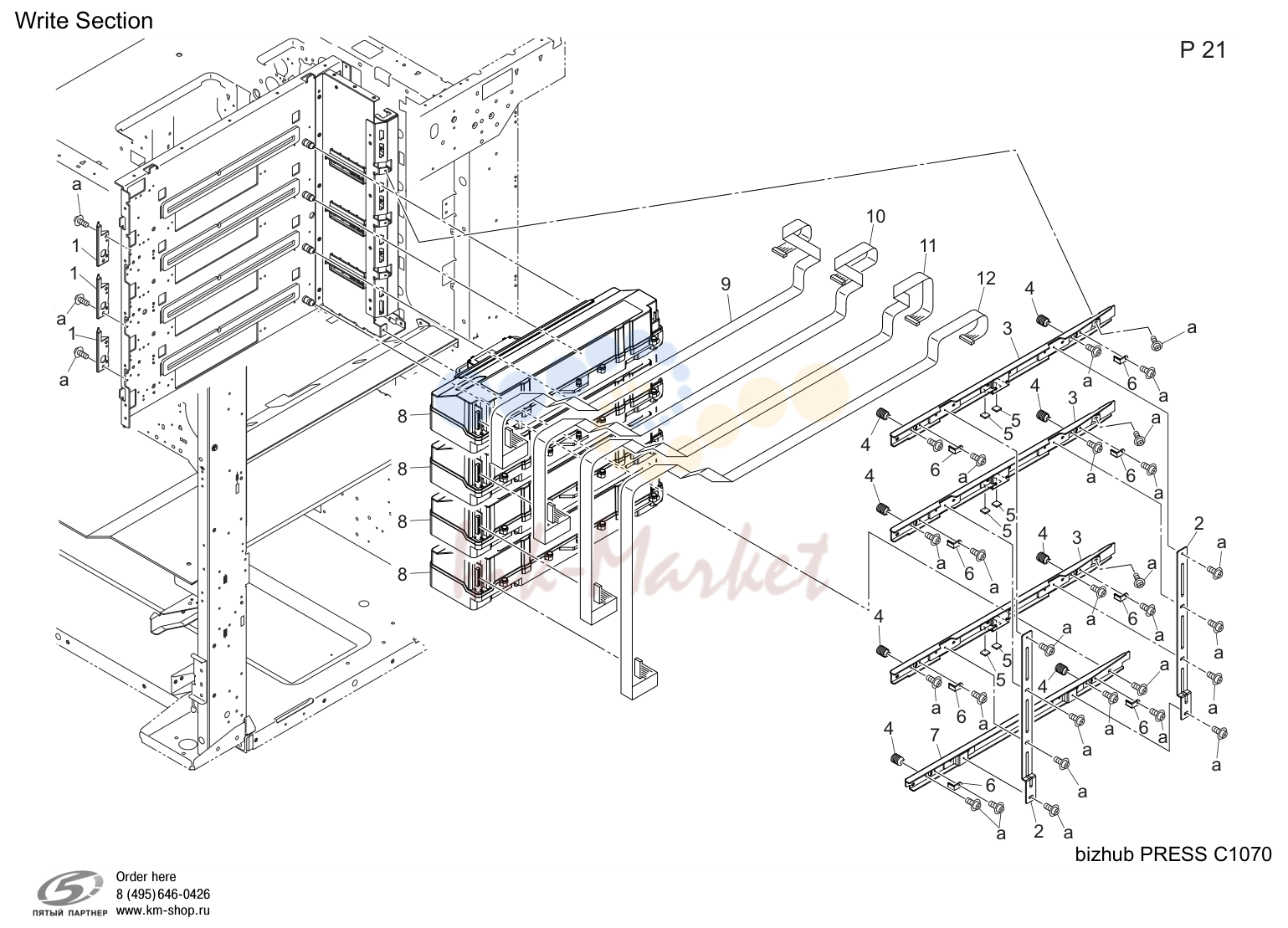

- Write секция (P21)

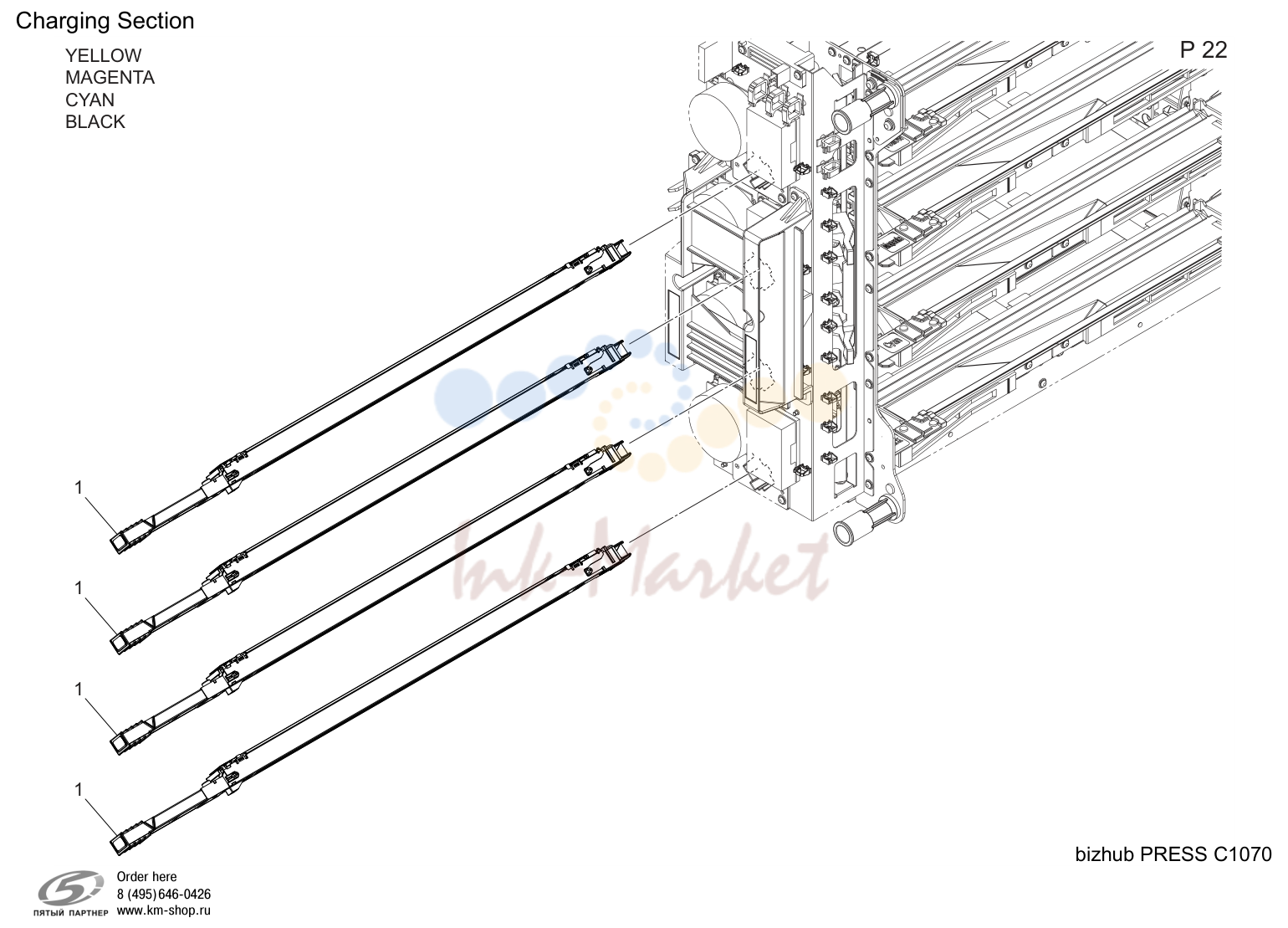

- Charging секция (P22)

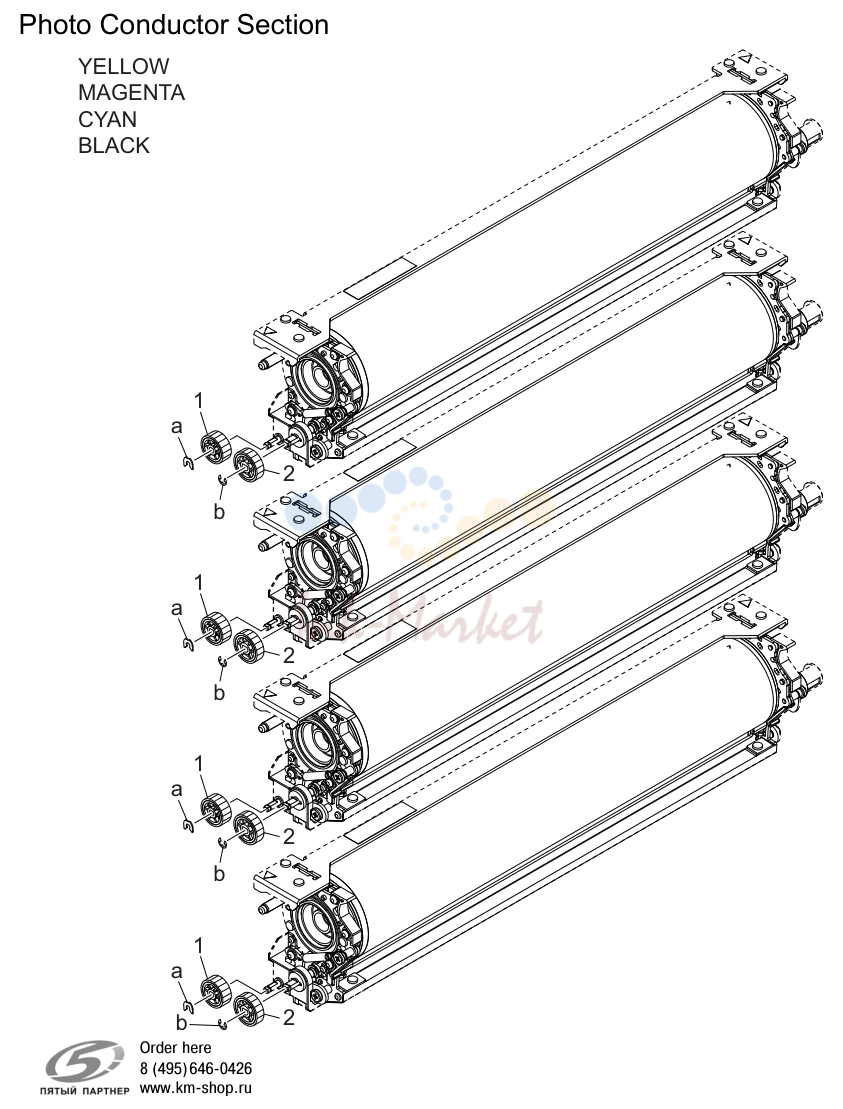

- Photo conвоздуховодor секция (P23)
- Проявка секция (P24)

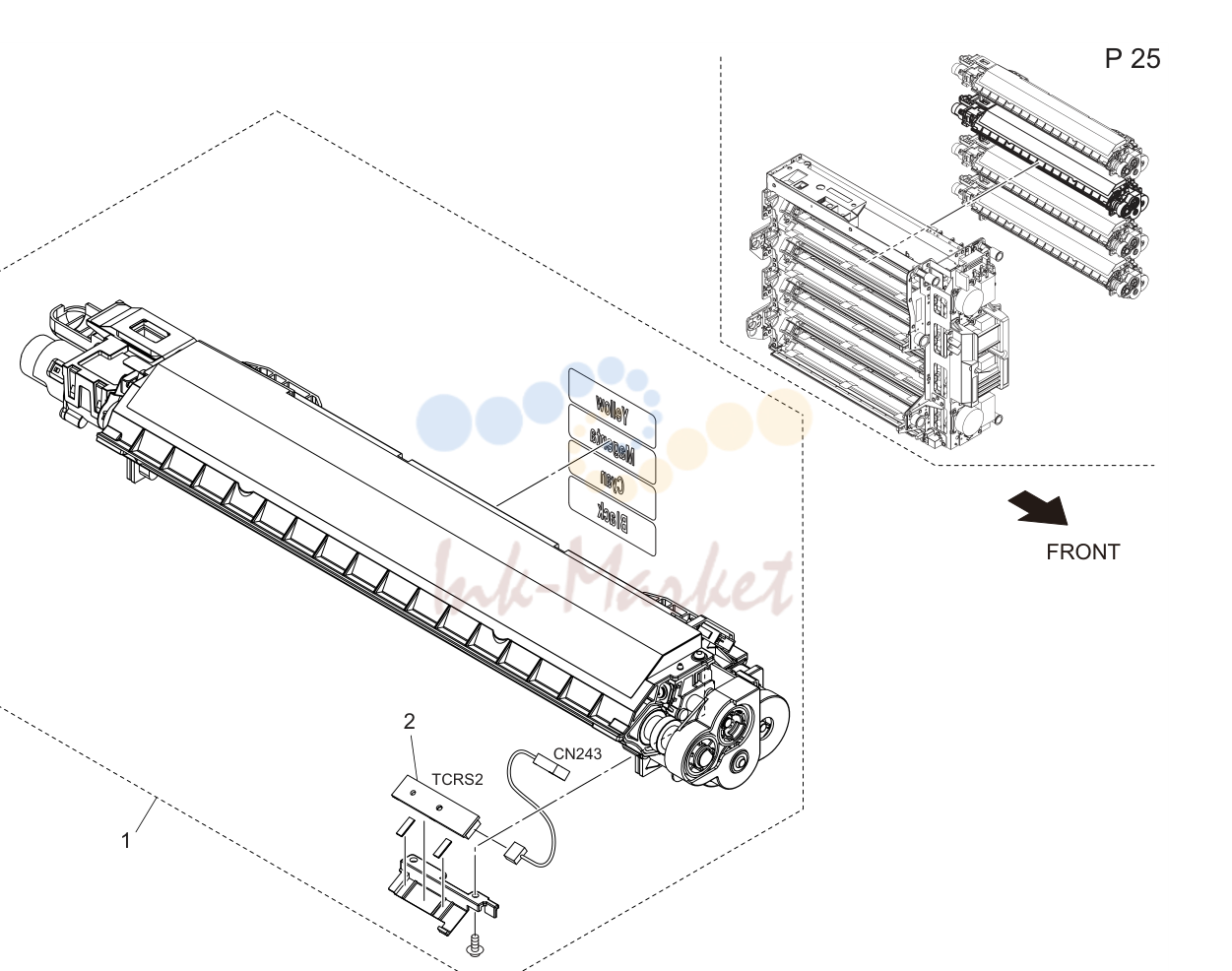

- Проявка секция (P25)
- Проявка секция (P26)

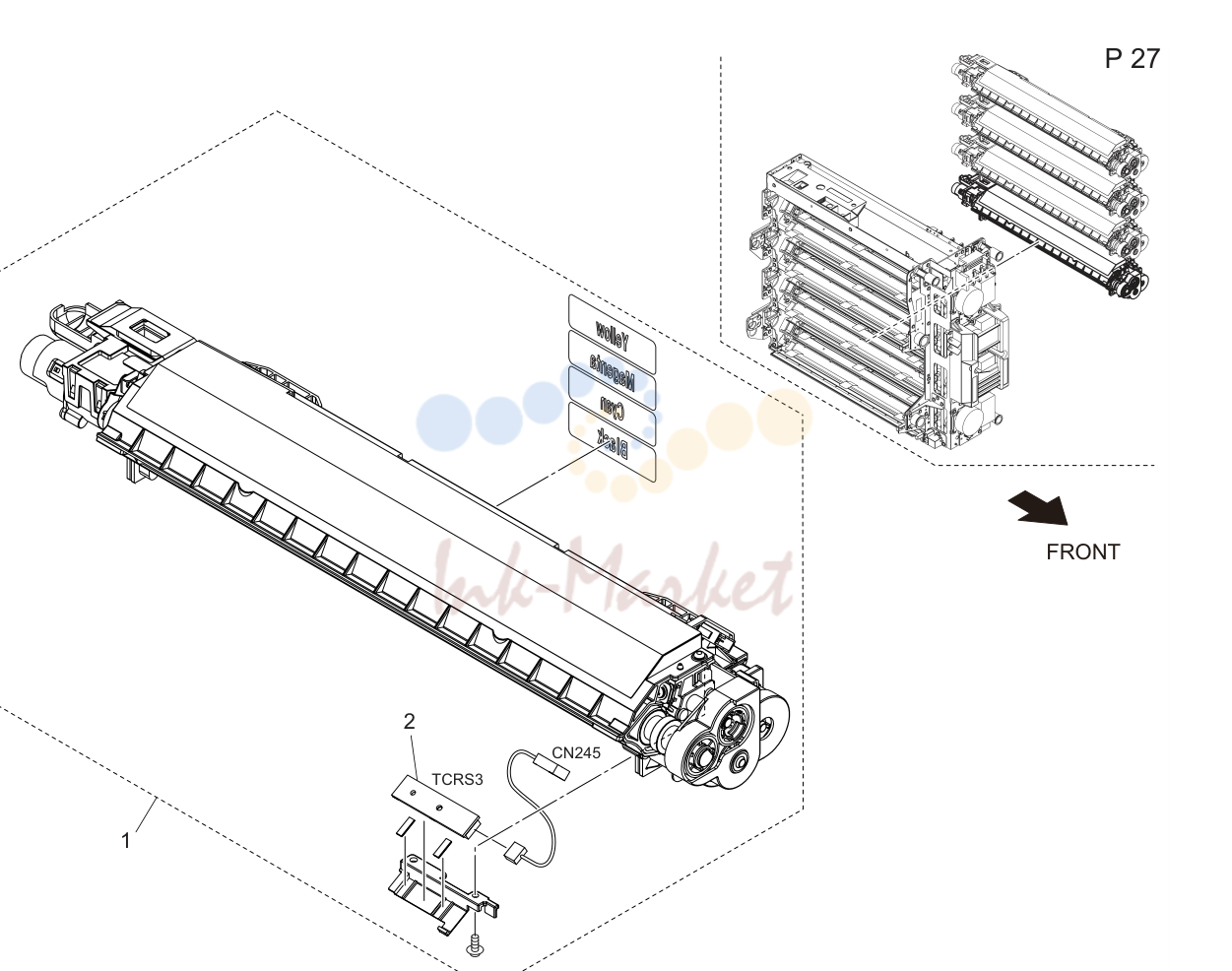

- Проявка секция (P27)

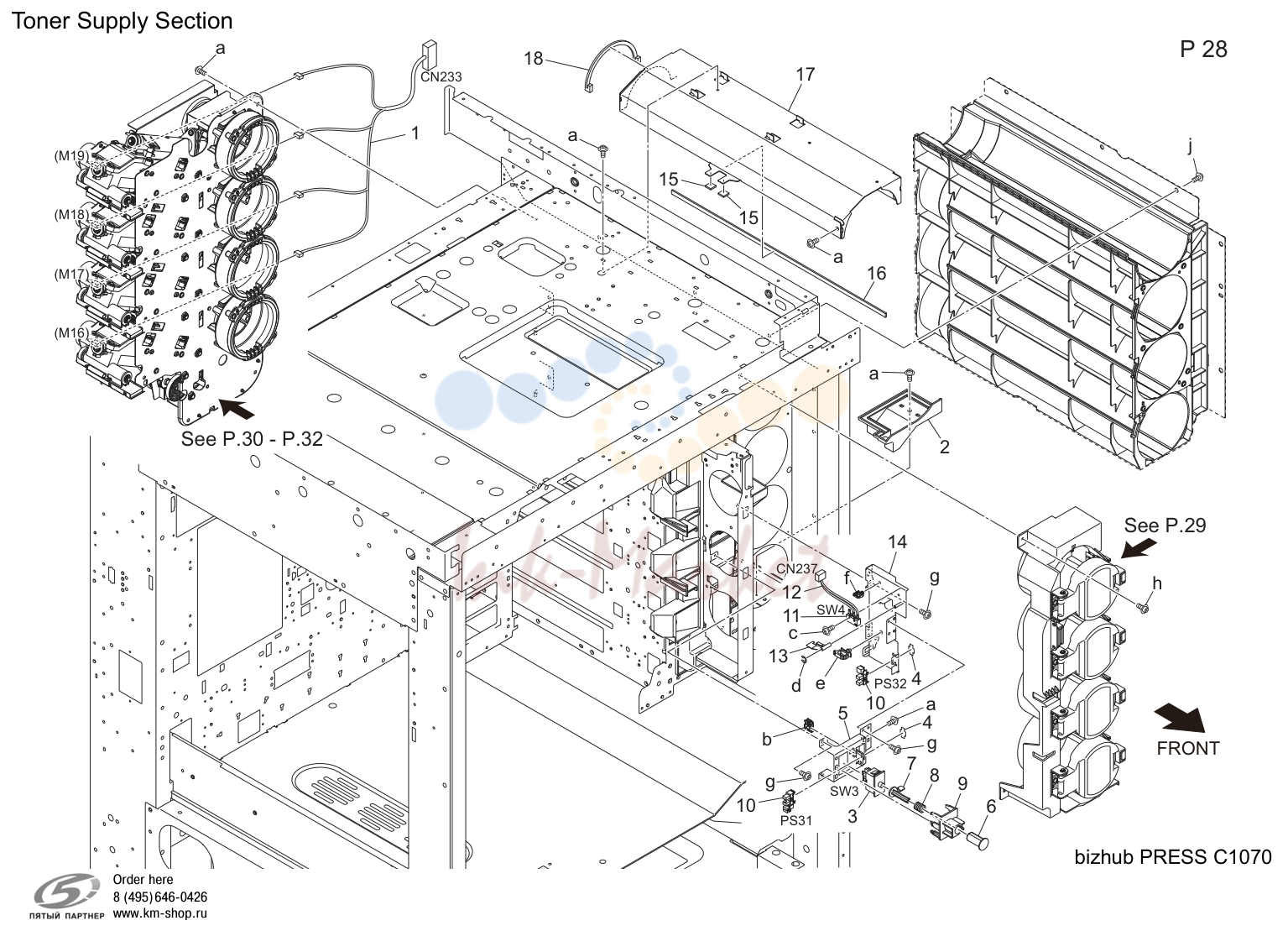

- Тонер supply секция (P28)

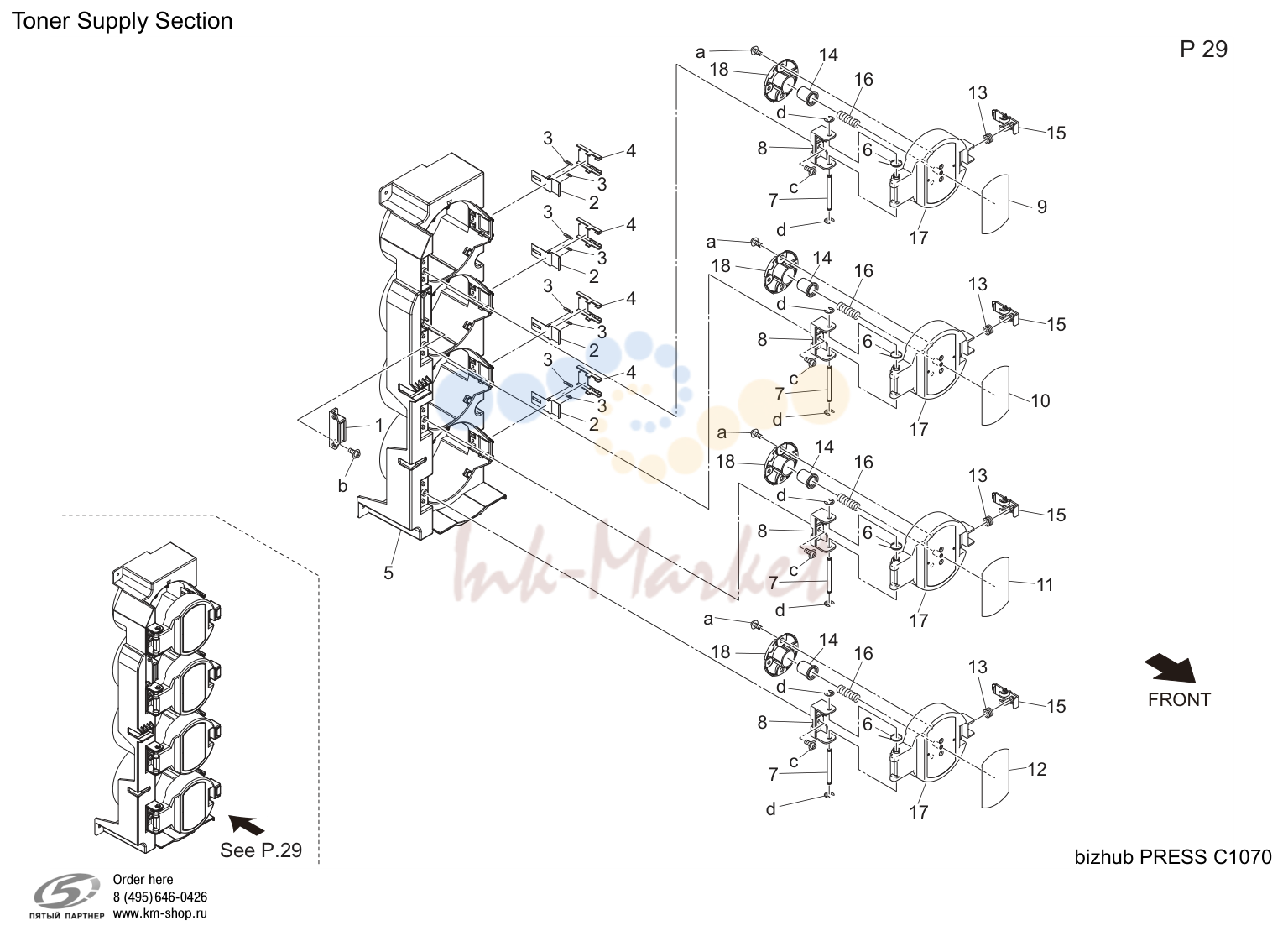

- Тонер supply секция (P29)
- Тонер supply секция (P30)
- Тонер supply секция (P31)
- Тонер supply секция (P32)
- Тонер collection секция (P33)
- Тонер collection секция (P34)
- Тонер collection driving секция (P35)
- Intermediate перенос секция (P36)
- Intermediate перенос секция (P37)
- Intermediate перенос секция (P38)
- Intermediate перенос секция (P39)
- Intermediate перенос секция (P40)
- Intermediate перенос секция (P41)
- Color resist секция (P42)
- Печь (закрепление) секция (P43)
- Печь (закрепление) секция (P44)
- Печь (закрепление) секция (P45)
- Печь (закрепление) секция (P46)
- Печь (закрепление) секция (P47)
- Печь (закрепление) секция (P48)
- Печь (закрепление) секция (P49)
- Печь (закрепление) секция (P50)
- Печь (закрепление) секция (P51)
- Process carriage секция (P52)
- Process carriage секция (P53)
- Process carriage секция (P54)
- Process carriage секция (P55)
- Process carriage секция (P56)
- Process carriage секция (P57)
- Process carriage секция (P58)
- Secondary перенос секция (P59)
- Tray 1 (P60)
- Tray 1 (P61)
- Tray 1 (P62)
- Tray 1 (P63)
- Tray 2 (P64)
- Tray 2 (P65)
- Tray 2 (P66)
- Tray 2 (P67)
- Подача бумаги секция (P68)
- Подача бумаги секция (P69)
- Подача бумаги секция (P70)
- Подача бумаги секция (P71)
- Подача бумаги секция (P72)
- Подача бумаги секция (P73)
- Подача бумаги driving секция (P74)
- Tray driving секция (P75)
- Барабан driving секция (P76)
- Барабан driving секция (P77)
- Барабан driving секция (P78)
- Барабан driving секция (P79)
- Vertical conveyance секция (P80)
- Vertical conveyance секция (P81)
- Adu carriage (P82)
- Adu carriage (P83)
- Adu дуплекс секция (P84)
- Adu дуплекс секция (P85)
- Adu дуплекс секция (P86)
- Adu дуплекс секция (P87)
- Adu дуплекс секция (P88)
- Adu дуплекс секция (P89)
- Adu дуплекс секция (P90)
- Adu дуплекс секция (P91)
- Adu дуплекс секция (P92)
- Adu дуплекс секция (P93)
- Adu дуплекс секция (P94)
- Adu дуплекс секция (P95)
- Adu swing секция (P96)
- Adu swing секция (P97)
- Adu reverse and exit секция (P98)
- Adu reverse and exit секция (P99)
- Adu reverse and exit секция (P100)
- Adu resist секция (P101)
- Adu resist секция (P102)
- Adu resist секция (P103)
- Reverse and exit секция (P104)
- Reverse and exit секция (P105)
- Rear electrical секция (P106)
- Rear electrical секция (P107)
- Rear electrical секция (P108)
- Rear electrical секция (P109)
- Rear electrical секция (P110)
- Rear electrical секция (P111)
- Wiring
- Wiring (P113)
- Wiring (P114)
- Wiring (P115)
- Jigs (P116)
- Accessory детали (P117)

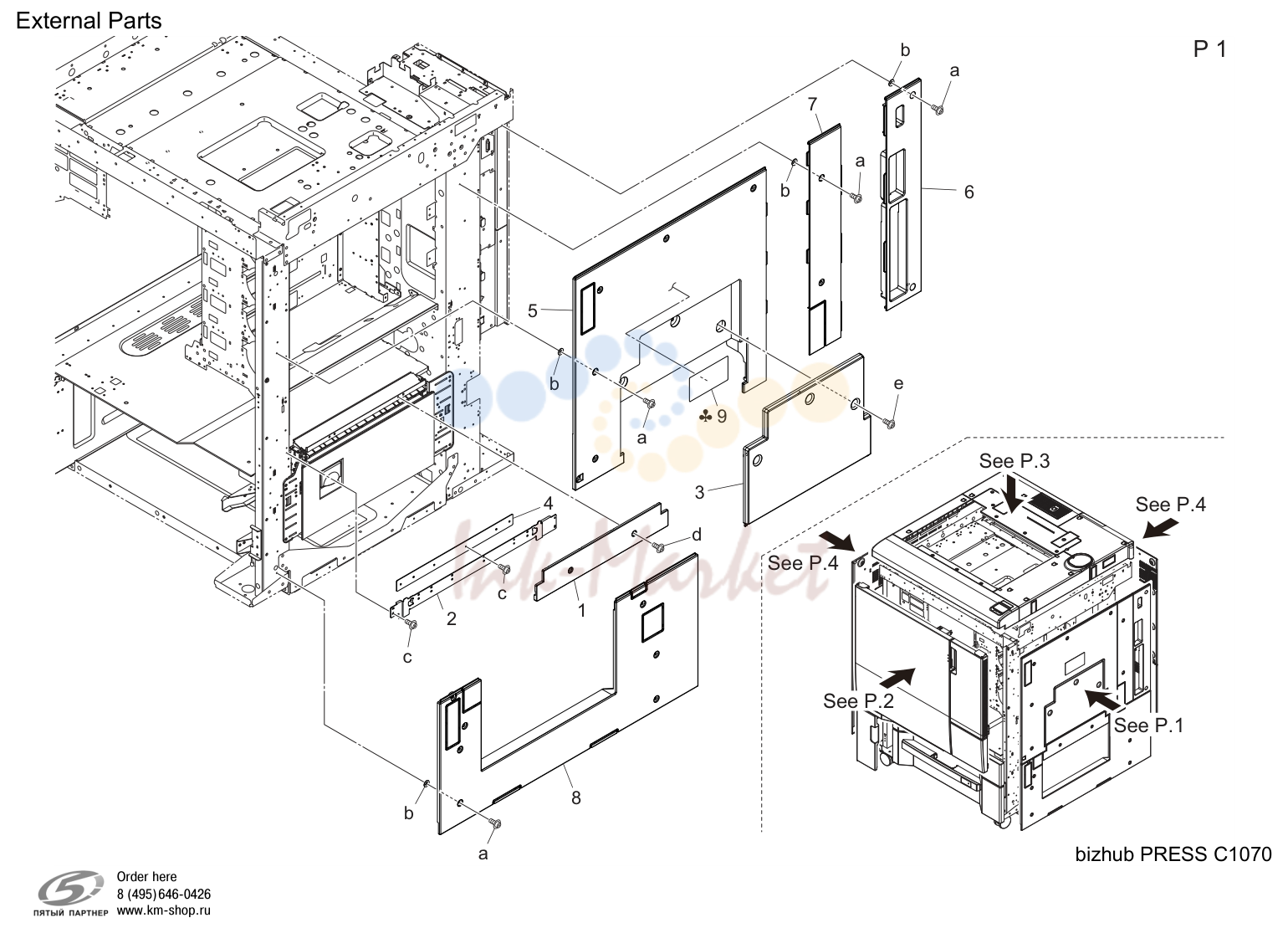

Внешние детали (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U162301 запросить цену → | Protection крышка | |
| 2 | A50U162701 запросить цену → | Reinforce пластина | |
| 3 | A50U162803 запросить цену → | Bypass крышка | |
| 4 | A50U162900 запросить цену → | Reinforce пластина /2 | |
| 5 | A50U162005 запросить цену → | Крышка /right | |
| 6 | A50U162101 запросить цену → | Protection крышка /1 | |
| 7 | A50U162200 запросить цену → | Protection крышка /2 | |
| 8 | A50U162503 запросить цену → | Protection крышка /lower | |
| 9 | A1DU945900 запросить цену → | Подача бумаги label /3 |

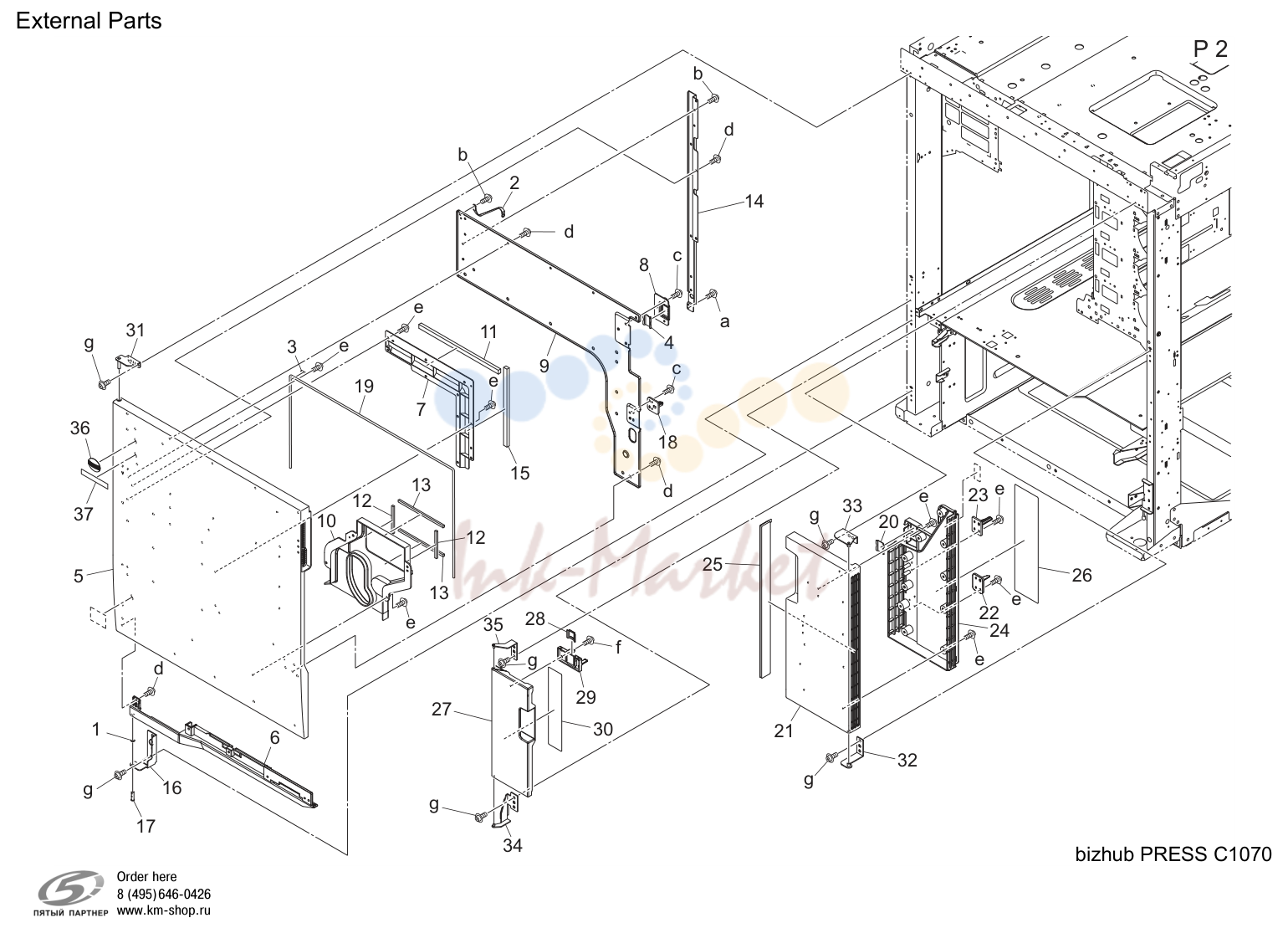

Внешние детали (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A03U169900 запросить цену → | Lock пластина | |
| 5 | A50U160101 запросить цену → | Door /front | |
| 6 | A50U160200 запросить цену → | Door /lower | |
| 7 | A50U160500 запросить цену → | Fixing пластина | |
| 8 | A50U160900 запросить цену → | Holding part | |
| 9 | A50U161501 запросить цену → | Reinforce door /right | |
| 10 | A50U161601 запросить цену → | Крышка воздуховод /front | |
| 11 | A50U161700 запросить цену → | Уплотнительing cushion /1 | |
| 12 | A50U161800 запросить цену → | Уплотнительing cushion /right | |
| 13 | A50U161900 запросить цену → | Уплотнительing cushion /left | |
| 14 | A50U165500 запросить цену → | Reinforce hinge | |
| 15 | A50U165600 запросить цену → | Уплотнительing cushion /2 | |
| 16 | A50U166100 запросить цену → | Hinge /lower | |
| 17 | A50U166200 запросить цену → | Support вал /lower | |
| 18 | A50U167201 запросить цену → | Lock крышка | |
| 19 | A50U169900 запросить цену → | Reinforce wire | |
| 21 | A50U160303 запросить цену → | Тонер supply door | |
| 22 | A50U164100 запросить цену → | Detecting actuator | |
| 23 | A50U164200 запросить цену → | Detecting part | |
| 24 | A50U164801 запросить цену → | Тонер supply воздуховод | |
| 25 | A50U164901 ✓ в наличии | Suction dust-proof filter | |
| 26 | A50U944900 запросить цену → | Тонер supply label | |
| 27 | A50U160600 запросить цену → | Collection door | |
| 28 | A50U167500 запросить цену → | Lock пластина | |
| 29 | A50U167601 запросить цену → | Detecting part | |
| 30 | A50U946501 запросить цену → | Operation label /a | |
| 31 | A50UF16000 запросить цену → | Left door support пластина / upper cau | |
| 32 | A50UF16101 запросить цену → | Right door support пластина / lower ca | |
| 33 | A50UF16201 запросить цену → | Right door support пластина / upper ca | |
| 34 | A50UF16301 запросить цену → | Collection box door support пластина / | |
| 35 | A50UF16400 запросить цену → | Collection box door support пластина / | |
| 36 | A03U168500 запросить цену → | Indicating пластина | |
| 37 | A1RF942900 запросить цену → | Indicating пластина |

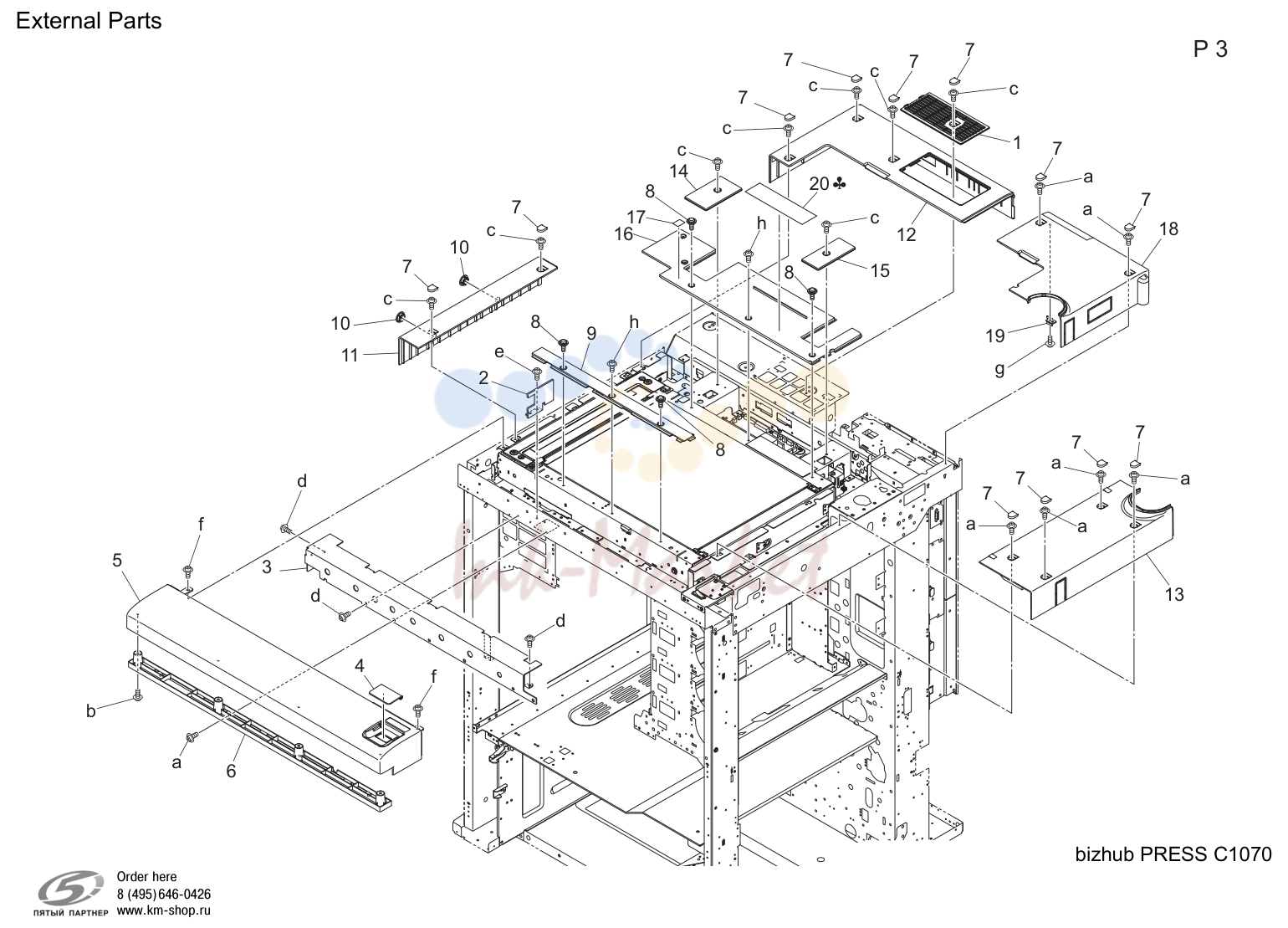

Внешние детали (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U163903 запросить цену → | Replacement крышка | |
| 2 | A50U167300 запросить цену → | Insulating part | |
| 3 | A50U175001 запросить цену → | Reinforce пластина | |
| 4 | A1DU163402 запросить цену → | Protection крышка | |
| 5 | A50U161001 запросить цену → | Крышка part | |
| 6 | A50U162400 запросить цену → | Крышка part /inside | |
| 7 | A1RF168800 запросить цену → | Click крышка | |
| 8 | A00J169200 запросить цену → | Shoulder screw | |
| 9 | A50U170600 запросить цену → | Read крышка | |
| 10 | A50U269000 запросить цену → | Крышка | |
| 11 | A50U161101 запросить цену → | Крышка пластина /left | |
| 12 | A50U161202 запросить цену → | Read крышка /rear | |
| 13 | A50U161401 запросить цену → | Read крышка /right | |
| 14 | A50U165300 запросить цену → | Read крышка /left | |
| 15 | A50U165400 запросить цену → | Read крышка /right | |
| 16 | A50U170700 запросить цену → | Read крышка | |
| 17 | A50U945800 запросить цену → | Label | |
| 18 | A50U161302 запросить цену → | Read крышка /right rear | |
| 19 | A50U162600 запросить цену → | Auxiliary крышка | |
| 20 | A50U941500 запросить цену → | Label |

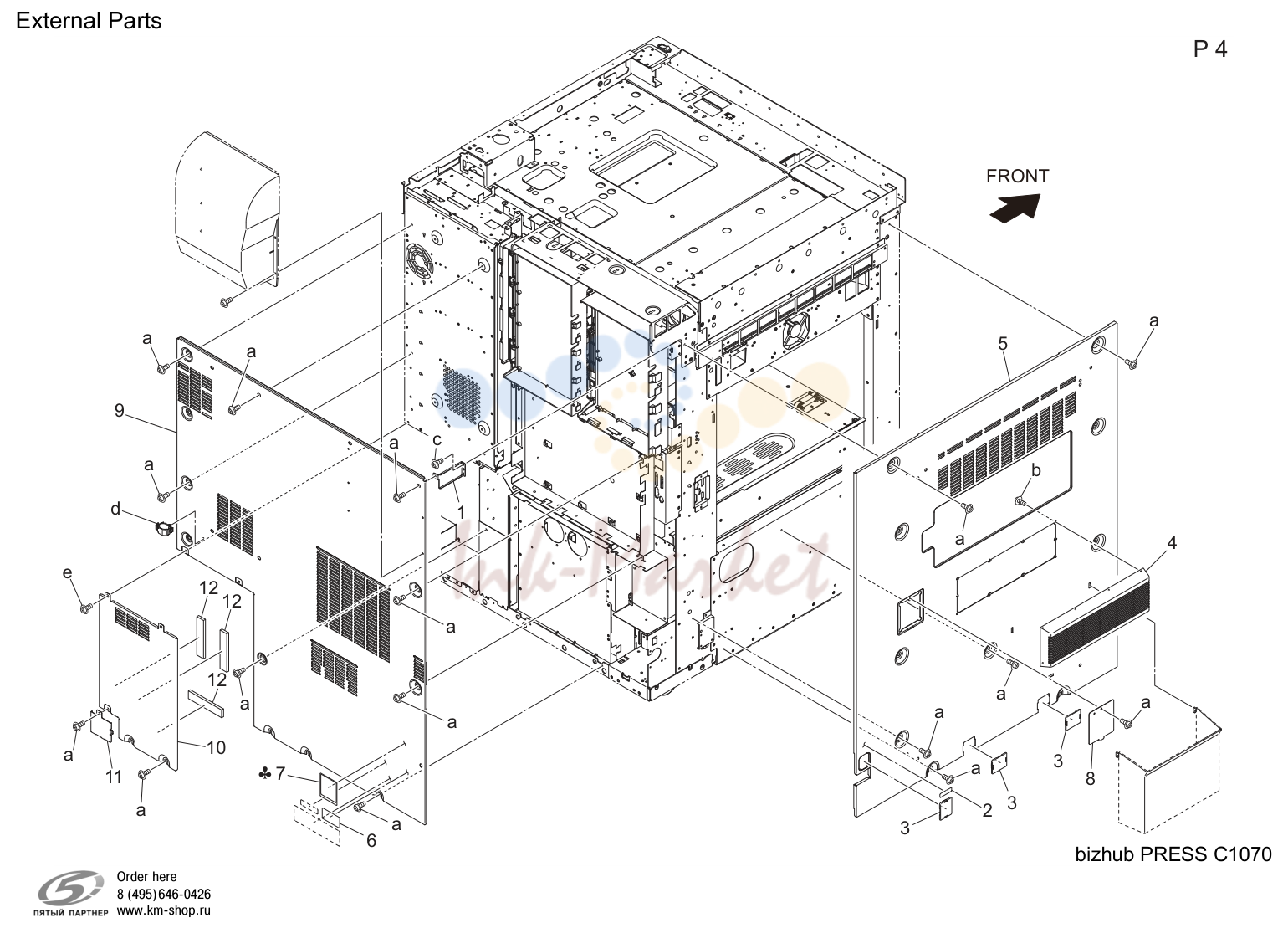

Внешние детали (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U163700 запросить цену → | Креплениеing пластина /upper | |
| 2 | A00J945400 запросить цену → | Label dehumidifier sw. | |
| 3 | A03U162500 запросить цену → | Крышка /a | |
| 4 | A1DU162300 запросить цену → | Выход бумаги крышка /2 | |
| 5 | A50U163001 запросить цену → | Выход бумаги крышка /left | |
| 8 | A1DU166500 запросить цену → | Protection крышка /left | |
| 9 | A50U163504 запросить цену → | Protection крышка /1 | |
| 10 | A50U163602 запросить цену → | Крышка /rear | |
| 11 | A50U163800 запросить цену → | Entrance пластина | |
| 12 | A50U167801 запросить цену → | Holding part |

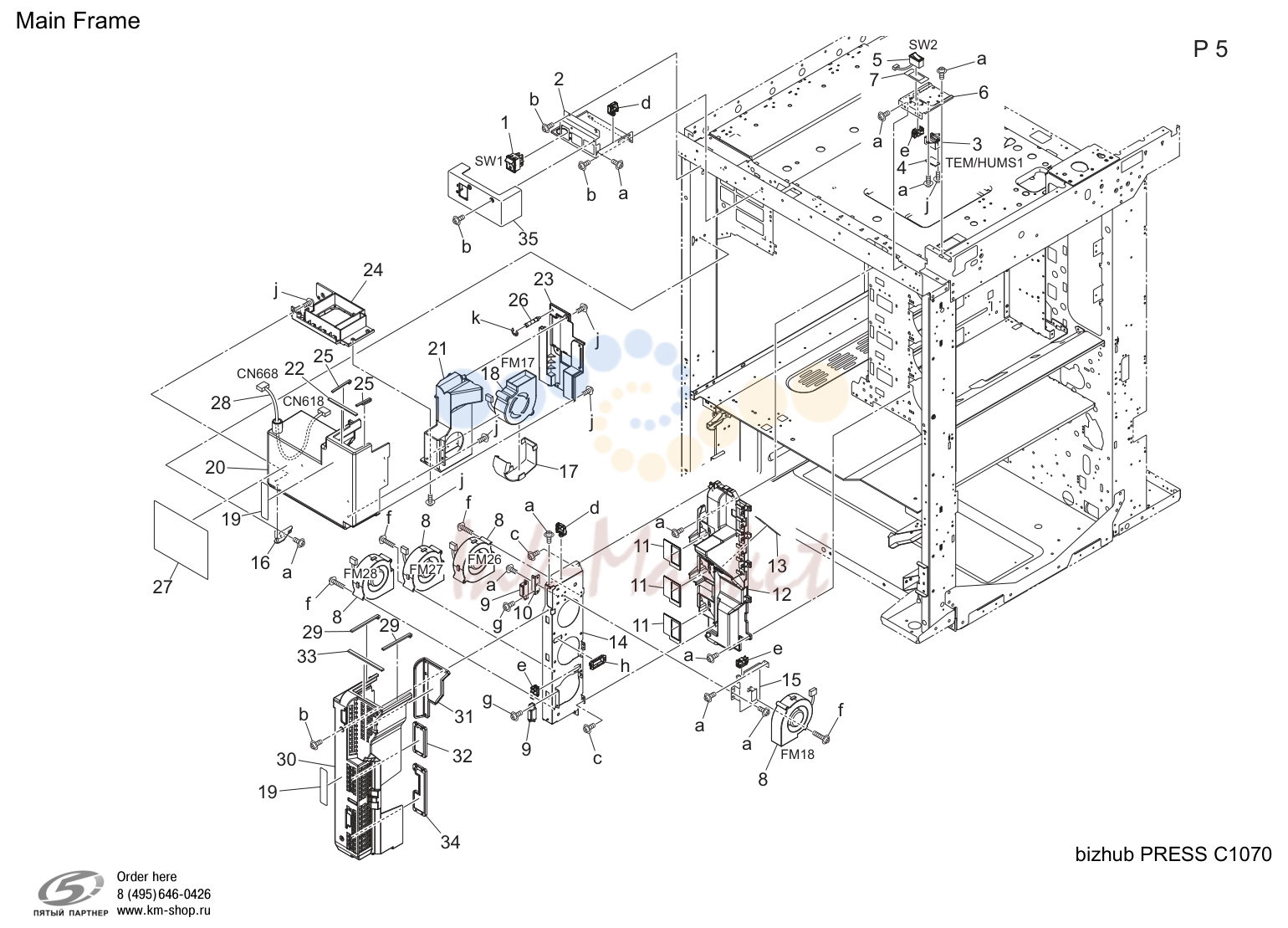

Main рама (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A4EUM60000 запросить цену → | Power source выключатель | |
| 2 | A50U127400 запросить цену → | Креплениеing пластина | |
| 4 | A034M50000 запросить цену → | Humidity датчик | |
| 5 | A03UR73800 запросить цену → | Выключатель s в сборе | |
| 6 | A50U102900 запросить цену → | Креплениеing пластина | |
| 7 | A50U179500 запросить цену → | Protection sheet | |
| 9 | A0G6411200 запросить цену → | Magnet /x | |
| 10 | A50U120600 запросить цену → | Fixing пластина | |
| 11 | A50U121300 запросить цену → | Cooling уплотнитель /front | |
| 12 | A50U122102 запросить цену → | Cooling воздуховод | |
| 13 | A50U124900 запросить цену → | Крышка sheet | |
| 14 | A50U126500 запросить цену → | Креплениеing пластина | |
| 15 | A50U126600 запросить цену → | Креплениеing пластина | |
| 16 | A50UF12000 запросить цену → | Печь (закрепление) front cooling воздуховод support s | |
| 18 | A03UM15800 запросить цену → | Основной блок cooling вентилятор | |
| 19 | A1DU949900 запросить цену → | Operation label /1 | |
| 20 | A50U121003 запросить цену → | Воздуховод | |
| 21 | A50U121601 запросить цену → | Воздуховод | |
| 22 | A50U123700 запросить цену → | Cooling уплотнитель /b | |
| 23 | A50U123800 запросить цену → | Крышка | |
| 24 | A50U124100 запросить цену → | Воздуховод | |
| 25 | A50U125200 запросить цену → | Cooling уплотнитель /a | |
| 26 | A50U125900 запросить цену → | Fixing screw | |
| 27 | A50U944301 запросить цену → | Processing label /2 | |
| 28 | A50UN12602 запросить цену → | Cooling relay жгут /1 | |
| 29 | A50U164000 запросить цену → | Cooling уплотнитель /1 | |
| 30 | A50U167900 запросить цену → | Cooling крышка | |
| 31 | A50U168800 запросить цену → | Ph dust-proof filter | |
| 32 | A50U168900 запросить цену → | Deve. dust-proof filter/1 | |
| 33 | A50U169300 запросить цену → | Cooling уплотнитель /2 | |
| 34 | A50U169500 запросить цену → | Deve. dust-proof filter/2 | |
| 35 | A50U127901 запросить цену → | Крышка |

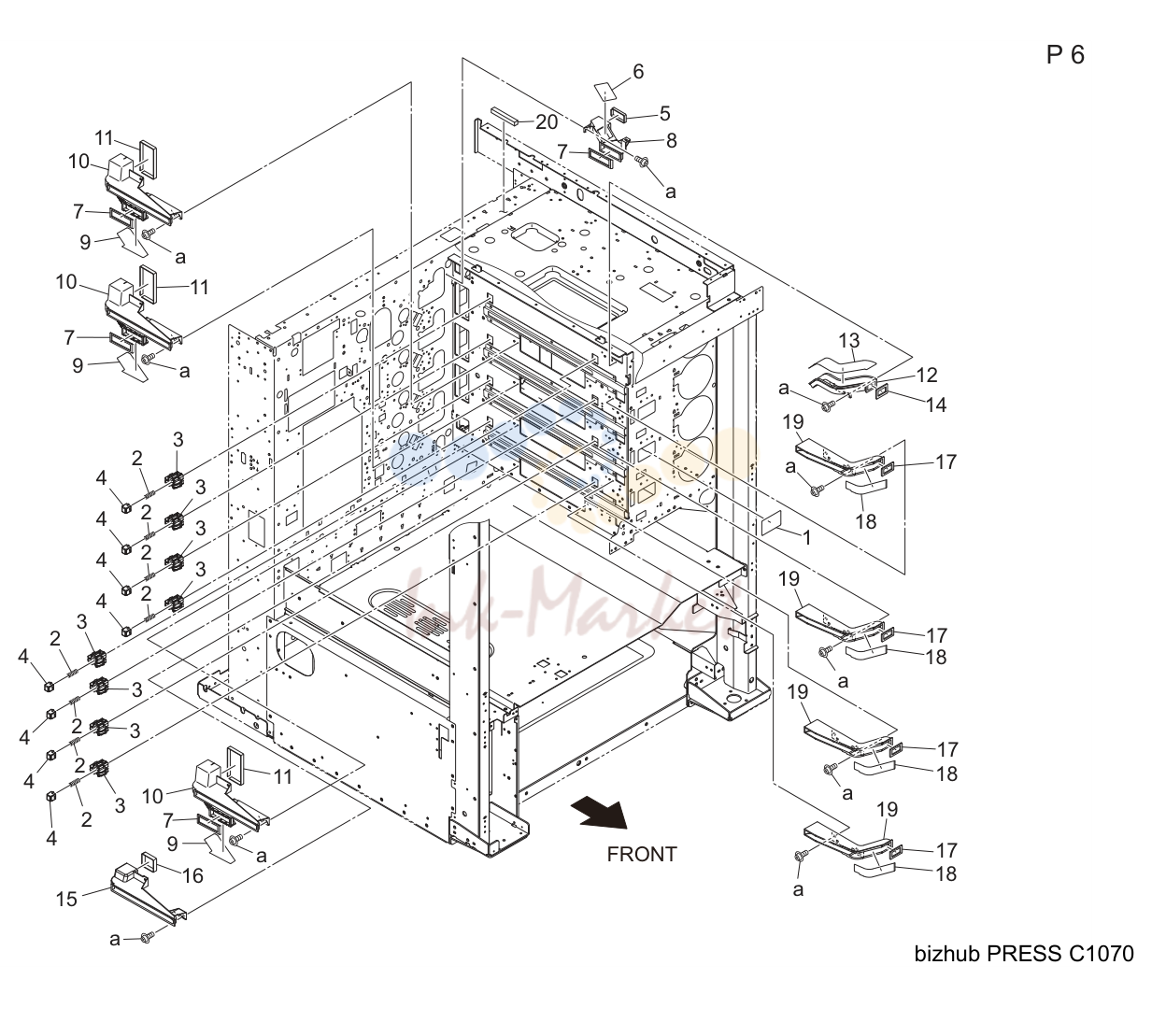

Main рама (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U109100 запросить цену → | Writing крышка | |
| 2 | A50U341800 запросить цену → | Pressing пружина /d | |
| 3 | A50U342200 запросить цену → | Pressing pedestal | |
| 4 | A50U342400 запросить цену → | Charge pressing block | |
| 5 | A50U123300 запросить цену → | Suction уплотнитель | |
| 6 | A50U123600 запросить цену → | Suction крышка | |
| 7 | A50U127200 запросить цену → | Suction уплотнитель /rear | |
| 8 | A50U127300 запросить цену → | Suction воздуховод | |
| 9 | A50U123200 запросить цену → | Ozone крышка | |
| 10 | A50U123400 запросить цену → | Воздуховод /cyan | |
| 11 | A50U123900 запросить цену → | Suction уплотнитель | |
| 12 | A50U126200 запросить цену → | Воздуховод | |
| 13 | A50U126800 запросить цену → | Sheet /1 | |
| 14 | A50U127800 запросить цену → | Уплотнитель | |
| 15 | A50U123500 запросить цену → | Воздуховод | |
| 16 | A50U124000 запросить цену → | Suction уплотнитель | |
| 17 | A50U127500 запросить цену → | Уплотнитель | |
| 18 | A50U128000 запросить цену → | Sheet /2 | |
| 19 | A50U128700 запросить цену → | Воздуховод /1 |

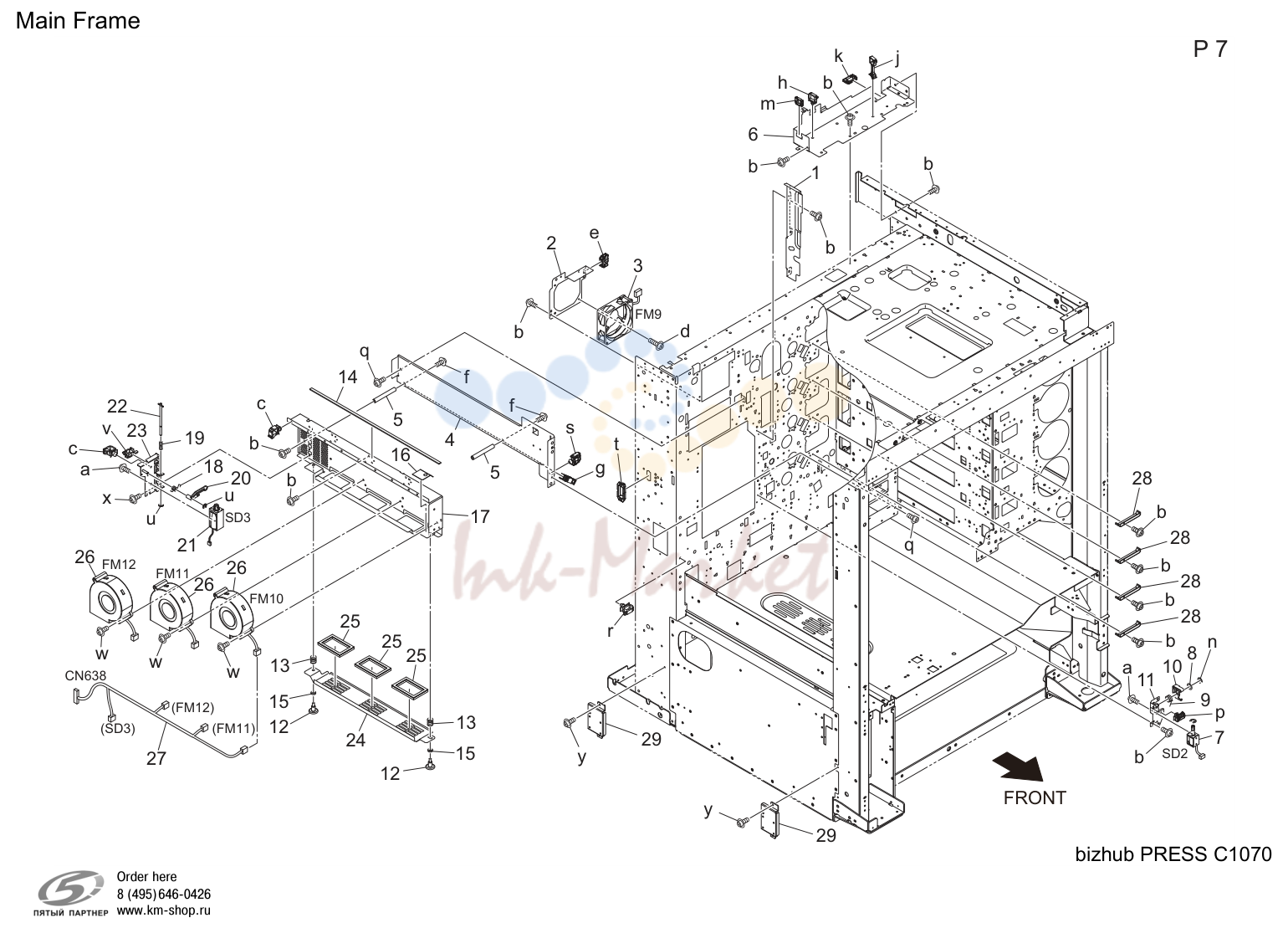

Main рама (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U104901 запросить цену → | Inner partition | |
| 2 | A50U103600 запросить цену → | Креплениеing пластина /rear | |
| 3 | A50UM15300 запросить цену → | Вентилятор мотор /2 | |
| 4 | A50U102800 запросить цену → | Креплениеing stay /middle | |
| 5 | A50U106800 запросить цену → | Креплениеing вал /inside | |
| 6 | A50U133200 запросить цену → | Креплениеing пластина /upper | |
| 9 | A50U508300 запросить цену → | Соленоид release пружина | |
| 10 | A50U509300 запросить цену → | Separating cam | |
| 11 | A50UF50700 запросить цену → | Креплениеing stay caulking | |
| 13 | A1DU764000 запросить цену → | Пружина | |
| 14 | A50U731700 запросить цену → | Insulating уплотнитель /1 | |
| 15 | A50U731900 запросить цену → | Lifting spacer /1 | |
| 16 | A50U737800 запросить цену → | Protection sheet /1 | |
| 17 | A50U739000 запросить цену → | Креплениеing пластина | |
| 18 | A50U737201 запросить цену → | Holding пружина /a | |
| 19 | A50U738900 запросить цену → | Holding пружина /b | |
| 20 | A50U739400 запросить цену → | Open/close рычаг /1 | |
| 21 | A50UR71X00 запросить цену → | Shutter соленоид pin insert | |
| 22 | A50UR71Y00 запросить цену → | Support вал / b pin insert | |
| 23 | A50UR72J00 запросить цену → | Support вал caulking | |
| 24 | A50U738001 запросить цену → | Shutter | |
| 25 | A50U738100 запросить цену → | Cushion | |
| 26 | A50UM15200 запросить цену → | Вентилятор мотор | |
| 27 | A50UN12800 запросить цену → | Fixing relay жгут /1 | |
| 28 | A50U108900 запросить цену → | Receiving part /1 | |
| 29 | A1DU111100 запросить цену → | Connecting пластина /f |
Main рама (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U105600 запросить цену → | Rail /rear | |
| 2 | A50U340700 запросить цену → | Креплениеing rail | |
| 4 | A1RF815702 запросить цену → | Slide rail /left | |
| 5 | A50U109400 запросить цену → | Направляющая pin /left | |
| 6 | A50U833000 запросить цену → | Креплениеing collar /1 | |
| 8 | A50U105200 запросить цену → | Support rail /front | |
| 9 | A50U342900 запросить цену → | Protection крышка | |
| 10 | A50U103200 запросить цену → | Reinforce rail | |
| 11 | A50U832100 запросить цену → | Reinforce rail /a | |
| 12 | A50U881500 запросить цену → | Slide rail | |
| 13 | A50U103402 запросить цену → | Fixing пластина /left rear | |
| 14 | A50U109600 запросить цену → | Cooling уплотнитель /2 | |
| 15 | A50U109700 запросить цену → | Cooling уплотнитель /3 | |
| 16 | A50U109800 запросить цену → | Cooling уплотнитель /4 | |
| 17 | A50U120300 запросить цену → | Fixing пластина | |
| 18 | A50U129200 запросить цену → | Fixing пластина | |
| 19 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 21 | A50U104700 запросить цену → | Креплениеing пластина | |
| 22 | A50U105100 запросить цену → | Support пластина /a | |
| 23 | A50U109900 ✓ в наличии | Electric comp. cooling filter | |
| 25 | J03M10000 запросить цену → | Вентилятор мотор | |
| 26 | A03UM15800 запросить цену → | Основной блок cooling вентилятор | |
| 27 | A50U101901 запросить цену → | Cooling stay | |
| 28 | A50U103500 запросить цену → | Separating воздуховод | |
| 29 | A50U107501 запросить цену → | Уплотнительing part /front | |
| 30 | A50U107600 запросить цену → | Уплотнительing part /rear | |
| 31 | A50U107800 запросить цену → | Вентилятор воздуховод | |
| 32 | A50UN15400 запросить цену → | Drive жгут /f | |
| 33 | A50U260200 запросить цену → | Receiving pedestal /1 | |
| 34 | A50U260500 запросить цену → | Receiving pedestal /3 | |
| 35 | A50U261100 запросить цену → | Vibrationproof rubber /3 | |
| 36 | A50U261200 запросить цену → | Vibrationproof rubber /4 | |
| 37 | A50U260300 запросить цену → | Receiving pedestal /2 | |
| 38 | A50U260900 запросить цену → | Vibrationproof rubber /1 |
Main рама (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U136501 запросить цену → | Крышка | |
| 2 | A50U314800 запросить цену → | Receiving sheet | |
| 3 | A50U105800 запросить цену → | Writing направляющая /front | |
| 4 | A50U107101 запросить цену → | Hold пластина /front | |
| 7 | A50U855200 запросить цену → | Lifting base рама | |
| 9 | A50U107000 запросить цену → | Slide rail /a | |
| 10 | A50U624902 запросить цену → | Support stay /2 | |
| 12 | A50U624502 запросить цену → | Support stay /2 | |
| 13 | A50U102702 запросить цену → | Protection пластина | |
| 14 | A50U366601 запросить цену → | Regulating пластина | |
| 15 | A50U368000 запросить цену → | Collection уплотнитель /2 | |
| 16 | A50U624000 запросить цену → | Lock claw | |
| 17 | A50U101600 запросить цену → | Auxiliary пластина /left | |
| 18 | A50U363900 запросить цену → | Collection направляющая | |
| 20 | A50U104600 запросить цену → | Креплениеing пластина /front | |
| 21 | A50U261000 запросить цену → | Vibrationproof rubber /2 |
Main рама (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U122000 запросить цену → | Cooling уплотнитель | |
| 2 | A50U122800 запросить цену → | Cooling уплотнитель | |
| 3 | A50U103800 запросить цену → | Направляющая part /front | |
| 4 | A50U104401 запросить цену → | Positioning вал /front | |
| 5 | A50U110000 запросить цену → | Positioning вал /upper | |
| 6 | A50U832201 запросить цену → | Направляющая pin /right front | |
| 11 | A50U103700 запросить цену → | Support part /middle | |
| 12 | A50U106300 запросить цену → | Lock screw | |
| 13 | A50U624102 запросить цену → | Lock part | |
| 14 | A50U628001 запросить цену → | Lock claw | |
| 15 | A50U634200 запросить цену → | Lock part | |
| 16 | A50U639800 запросить цену → | Reinforce пластина | |
| 17 | A50U103301 запросить цену → | Support part /middle | |
| 18 | A50U640200 запросить цену → | Креплениеing пластина | |
| 19 | A50U640400 запросить цену → | Reinforce part | |
| 20 | A50U641600 запросить цену → | Slide dumper /a | |
| 25 | J03M10000 запросить цену → | Вентилятор мотор | |
| 27 | A50UN13600 запросить цену → | Cooling relay жгут /3 |
Main рама (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U118300 запросить цену → | Pfu power supply панель | |
| 2 | A50U107900 запросить цену → | Креплениеing пластина /p | |
| 3 | A50U108001 запросить цену → | Protection пластина /p | |
| 4 | A50U108200 запросить цену → | Направляющая part /rear | |
| 5 | A50U120900 запросить цену → | Креплениеing рама /2 | |
| 6 | A50U121800 запросить цену → | Креплениеing рама /right rear | |
| 7 | A50U132701 запросить цену → | Креплениеing пластина /lower | |
| 8 | A50U132800 запросить цену → | Креплениеing пластина /right | |
| 9 | A50U106502 запросить цену → | Печь (закрепление) пластина | |
| 10 | A50U106700 запросить цену → | Swing вал | |
| 12 | A0Y5M15100 запросить цену → | Suction вентилятор мотор | |
| 13 | A50U121900 запросить цену → | Fixing пластина /1 | |
| 14 | A50U125800 запросить цену → | Connecting воздуховод | |
| 15 | A50U125600 запросить цену → | Suction воздуховод /lower | |
| 16 | A50U126400 запросить цену → | Suction уплотнитель | |
| 17 | A50U129100 запросить цену → | Suction крышка /lower | |
| 18 | A50UR70A01 запросить цену → | Filter box | |
| 19 | A50U125500 запросить цену → | Heat blocking пластина | |
| 20 | A50U106600 запросить цену → | Печь (закрепление) пластина /b | |
| 21 | A50U122900 запросить цену → | Печь (закрепление) воздуховод /4 | |
| 22 | A50U125000 запросить цену → | Печь (закрепление) воздуховод /2 | |
| 23 | A50U125101 запросить цену → | Печь (закрепление) воздуховод /1 | |
| 24 | A50U128800 запросить цену → | Печь (закрепление) воздуховод /3 | |
| 25 | A50U128900 запросить цену → | Печь (закрепление) воздуховод /5 | |
| 26 | A50U129300 запросить цену → | Печь (закрепление) воздуховод /6 | |
| 27 | A50UM15400 запросить цену → | Вентилятор мотор /3 | |
| 28 | A50U126300 запросить цену → | Cooling уплотнитель | |
| 29 | A50U129401 запросить цену → | Печь (закрепление) воздуховод | |
| 30 | A50U129801 запросить цену → | Печь (закрепление) воздуховод /7 |
Main рама (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U318500 запросить цену → | Positioning pin /front | |
| 2 | A1RF301400 запросить цену → | Направляющая screw | |
| 3 | A50U318601 запросить цену → | Positioning pin /rear | |
| 4 | A50U308100 запросить цену → | Adjusting cam | |
| 5 | A50U308200 запросить цену → | Idling шестерня 36t | |
| 6 | A50U308300 запросить цену → | Adjusting шестерня 15t | |
| 7 | A50U308400 запросить цену → | Idling вал | |
| 8 | A50U308500 запросить цену → | Regulating пружина | |
| 9 | A50U318800 запросить цену → | Stopper пластина /black | |
| 10 | A50U104000 запросить цену → | Support пластина /p | |
| 11 | A50UR70H00 запросить цену → | Ph protection стекло в сборе | |
| 12 | A50UN27002 запросить цену → | Polygon relay жгут /1 | |
| 13 | A50U314300 запросить цену → | Уплотнитель /4 | |
| 14 | A50U122701 запросить цену → | Suction крышка /upper | |
| 15 | A50U127000 запросить цену → | Suction воздуховод /upper |
Main рама (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U104300 запросить цену → | Drive вал | |
| 2 | A50U104500 запросить цену → | Positioning вал /rear | |
| 3 | A50U105000 запросить цену → | Lock пластина | |
| 4 | A50U407300 запросить цену → | Positioning вал /rear | |
| 6 | A50U106300 запросить цену → | Lock screw | |
| 7 | A50U811300 запросить цену → | Направляющая держатель /rear | |
| 8 | A50U811500 запросить цену → | Направляющая держатель /1 | |
| 9 | A50U813700 запросить цену → | Ground пластина | |
| 10 | A50U817500 запросить цену → | Направляющая pin /rear | |
| 11 | A50U817700 запросить цену → | Направляющая pin /right rear | |
| 12 | A50UR71U01 запросить цену → | Hv power supply / 1 в сборе | |
| 13 | A50UR71V01 запросить цену → | Hv power supply / 2 в сборе | |
| 14 | A50UR71W01 запросить цену → | Hv power supply / 3 в сборе |
Operation панель секция (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0G6190101 запросить цену → | Operation крышка /front | |
| 2 | A0G6192900 запросить цену → | Ground пластина /2 | |
| 3 | A0G6192700 запросить цену → | Ground пластина /1 | |
| 4 | A0G6M75501 запросить цену → | Ope.узел touch панель | |
| 5 | A0G6192400 запросить цену → | Holding cushion /upper | |
| 6 | A0G6192500 запросить цену → | Holding cushion /right | |
| 7 | A4EUM75600 запросить цену → | Ope.узел lcd | |
| 8 | A4EU190412 запросить цену → | Operation пластина | |
| 9 | A0G6H06000 запросить цену → | Operation плата /3 в сборе | |
| 11 | A0G6195000 запросить цену → | Operation sheet | |
| 11 | A0G6205000 запросить цену → | Operation sheet | |
| 12 | A0G6190200 запросить цену → | Operation крышка /rear | |
| 13 | A4EUN28500 запросить цену → | Ope.узел wiring /4 | |
| 14 | A0G6N18400 запросить цену → | Ope.узел control жгут /3 | |
| 15 | A4EUH04001 запросить цену → | Operation плата /1 в сборе | |
| 16 | A4EU194100 запросить цену → | Operation knob /1 | |
| 17 | A50UR73411 запросить цену → | Operation узел | |
| 17 | A50UR73511 запросить цену → | Operation узел | |
| 17 | A50UR73611 запросить цену → | Operation узел | |
| 18 | A1RFN28300 запросить цену → | Ope.узел wiring /1 | |
| 19 | A0G6191600 запросить цену → | Indicating part /1 | |
| 20 | A0G6193800 запросить цену → | Operation button /10 | |
| 22 | A0G6193200 запросить цену → | Operation button /2 | |
| 23 | A0G6193100 запросить цену → | Operation button /1 | |
| 24 | A0G6193400 запросить цену → | Operation button /4 | |
| 25 | A0G6194000 запросить цену → | Operation button /9 | |
| 26 | A0G6193900 запросить цену → | Operation button /8 | |
| 27 | A0G6190301 запросить цену → | Operation casing /1 | |
| 28 | A4EU194200 запросить цену → | Fixing держатель | |
| 29 | A0G6193500 запросить цену → | Operation button /5 | |
| 30 | A0G6193700 запросить цену → | Operation button /7 |
Operation панель секция (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U194002 запросить цену → | Operation крышка /f | |
| 2 | A03U192000 запросить цену → | Fixing part /t | |
| 3 | A03U191800 запросить цену → | Rotation spacer /1 | |
| 4 | A03U191700 запросить цену → | Rotation пружина /t | |
| 5 | A03U191600 запросить цену → | Креплениеing пластина /t | |
| 6 | A03U191900 запросить цену → | Rotation spacer /2 | |
| 7 | A03U192100 запросить цену → | Fixing вал /u | |
| 8 | A03U190900 запросить цену → | Ope. узел креплениеing stay /1 | |
| 9 | A03U193800 запросить цену → | Operation крышка /i | |
| 10 | A03U193300 запросить цену → | Operation крышка /c | |
| 11 | A03U191400 запросить цену → | Support пластина /upper | |
| 12 | A03U192200 запросить цену → | Rotation вал /t | |
| 13 | A03U193700 запросить цену → | Swing крышка /upper | |
| 14 | A50UN29101 запросить цену → | Ope.узел control жгут /2 | |
| 15 | A1DU197100 запросить цену → | Operation крышка /r | |
| 16 | A03U193600 запросить цену → | Swing крышка /lower | |
| 17 | A50UN29012 запросить цену → | Ope.узел control жгут /1 | |
| 18 | A03U194102 запросить цену → | Operation крышка /g | |
| 19 | A03U193400 запросить цену → | Operation крышка /e | |
| 20 | A03U191500 запросить цену → | Support пластина /lower | |
| 21 | A03U193500 запросить цену → | Operation крышка /d |
Operation панель секция (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU194300 запросить цену → | Operation крышка /b | |
| 2 | A03U195400 запросить цену → | Regulating part | |
| 3 | A03U195302 запросить цену → | Regulating пластина | |
| 4 | A03U195500 запросить цену → | Rotation stopper | |
| 5 | A03U190802 запросить цену → | Support пластина /2 | |
| 6 | AA75010E запросить цену → | Барабан support bearing | |
| 7 | A03U191100 запросить цену → | Support пластина /3 | |
| 8 | A03U191201 запросить цену → | Support пружина | |
| 9 | A03U191300 запросить цену → | Ope. узел support pipe | |
| 10 | A03U192300 запросить цену → | Stopper screw /a | |
| 11 | A03UF19100 запросить цену → | Основной блок attachment caulking | |
| 12 | A1DU190100 запросить цену → | Installing пластина | |
| 13 | A1DUH11000 запросить цену → | Relay плата/u в сборе | |
| 14 | A03U193900 запросить цену → | Operation крышка /j | |
| 15 | A1DU194200 запросить цену → | Operation крышка /a | |
| 16 | A03U190700 запросить цену → | Support пластина /1 | |
| 17 | A03U193200 запросить цену → | Operation крышка /lower | |
| 18 | A03U190500 запросить цену → | Ope. узел креплениеing рычаг /lower | |
| 19 | A03U190600 запросить цену → | Ope. узел креплениеing рычаг /upper | |
| 20 | A03U193100 запросить цену → | Operation крышка /upper |
Сканер секция (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0EDR72700 запросить цену → | Стекло оригинала в сборе | |
| 2 | A0ED268400 запросить цену → | Уплотнитель | |
| 3 | A0ED268500 запросить цену → | Уплотнитель | |
| 4 | A0ED267300 запросить цену → | Cushion | |
| 5 | A0ED268300 запросить цену → | Holding пластина | |
| 6 | A0ED268200 запросить цену → | Holding пластина | |
| 7 | A0ED278600 запросить цену → | Крышка | |
| 8 | A0ED281700 запросить цену → | Креплениеing пластина | |
| 9 | A50U269000 запросить цену → | Крышка | |
| 10 | A0ED268100 запросить цену → | Cushion | |
| 11 | A0ED268700 запросить цену → | Regulating пластина | |
| 12 | A50U269100 запросить цену → | Крышка | |
| 13 | A1RHM91100 запросить цену → | Ferritecore /1 | |
| 15 | A00J265300 запросить цену → | Regulating пластина | |
| 16 | A0ED268800 запросить цену → | Holding пластина | |
| 17 | A0EDR72500 запросить цену → | Ccd lens | |
| 18 | A0EDN14800 запросить цену → | Interface кабель | |
| 19 | A50UR71T00 запросить цену → | Slit стекло | |
| 20 | A00J169200 запросить цену → | Shoulder screw |
Сканер секция (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0ED274200 запросить цену → | Vibrationproof пластина | |
| 2 | A0ED274300 запросить цену → | Mirror | |
| 3 | A0ED273300 запросить цену → | Креплениеing пластина | |
| 4 | A0ED274400 запросить цену → | Пластина пружина | |
| 5 | A0ED281600 запросить цену → | Направляющая | |
| 7 | A00J280200 запросить цену → | Рычаг | |
| 9 | A0ED280100 запросить цену → | Креплениеing пластина | |
| 12 | A0ED271000 запросить цену → | Втулка | |
| 13 | A0ED273600 запросить цену → | Pulley | |
| 14 | A0ED273700 запросить цену → | Креплениеing пластина | |
| 16 | A0EDN14400 запросить цену → | Сканер wiring /4 | |
| 17 | A0ED281200 запросить цену → | Направляющая | |
| 18 | A0ED273900 запросить цену → | Pulley | |
| 19 | A0ED274000 запросить цену → | Направляющая part | |
| 20 | A0ED281100 запросить цену → | Креплениеing пластина | |
| 21 | A0ED273400 запросить цену → | Креплениеing пластина | |
| 22 | A0EDN14100 запросить цену → | Сканер wiring /1 | |
| 23 | V502010033 запросить цену → | Spacer | |
| 24 | A0EDN14600 запросить цену → | Сканер wiring /6 | |
| 25 | A0EDM41000 запросить цену → | Inverter узел | |
| 26 | A0EDH01A01 запросить цену → | Плата в сборе (плата-if в сборе) |
Сканер секция (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0ED275400 запросить цену → | Вал | |
| 2 | A0ED273600 запросить цену → | Pulley | |
| 3 | A0ED275302 запросить цену → | Pulley | |
| 4 | A0ED276500 запросить цену → | Bearing | |
| 5 | A0ED270500 запросить цену → | Держатель | |
| 6 | A02E270800 запросить цену → | Уплотнитель | |
| 7 | A0ED270400 запросить цену → | Креплениеing пластина | |
| 8 | A0ED270900 запросить цену → | Pressing пластина | |
| 9 | A0ED270800 запросить цену → | Креплениеing пластина | |
| 10 | A0ED271300 запросить цену → | Пластина пружина | |
| 11 | A0ED271000 запросить цену → | Втулка | |
| 12 | A00J276300 запросить цену → | Направляющая part | |
| 13 | A0ED276301 запросить цену → | Pulling пружина | |
| 14 | A0ED271200 запросить цену → | Mirror | |
| 15 | A0ED270700 запросить цену → | Креплениеing пластина | |
| 16 | A0ED270600 запросить цену → | Направляющая | |
| 17 | A0EDM31000 запросить цену → | Lamp | |
| 18 | A02EM10A00 запросить цену → | Stepping мотор | |
| 19 | A0P0276700 запросить цену → | Vibrationproof rubber | |
| 20 | A0ED275600 запросить цену → | Ремень 210l | |
| 21 | A0ED275501 запросить цену → | Pulley 117t | |
| 22 | A0ED276000 запросить цену → | Креплениеing пластина | |
| 23 | A0ED275700 запросить цену → | Pulling пружина | |
| 24 | A0ED276200 запросить цену → | Креплениеing пластина | |
| 25 | A0ED275123 запросить цену → | Wire | |
| 26 | A0EDR72800 запросить цену → | 1st slider в сборе | |
| 27 | A0ED275222 запросить цену → | Wire |
Сканер секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0ED262500 запросить цену → | Уплотнитель | |
| 3 | A0ED263200 запросить цену → | Уплотнитель | |
| 4 | A0ED262400 запросить цену → | Уплотнитель | |
| 5 | A0ED262300 запросить цену → | Крышка | |
| 6 | A11P902200 запросить цену → | Vibrationproof rubber | |
| 7 | A0ED262700 запросить цену → | Уплотнитель | |
| 8 | A0EDN14200 запросить цену → | Сканер wiring /2 | |
| 10 | A0ED262200 запросить цену → | Крышка | |
| 11 | A0ED262111 запросить цену → | Рама | |
| 12 | A0ED261900 запросить цену → | Рама | |
| 13 | A0ED262600 запросить цену → | Уплотнитель | |
| 14 | A0ED263000 запросить цену → | Уплотнитель | |
| 15 | A0ED262000 запросить цену → | Рама | |
| 16 | A50U261300 запросить цену → | Sleeve | |
| 18 | A0ED263300 запросить цену → | Уплотнитель |
Write секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U121500 запросить цену → | Cooling направляющая /front | |
| 2 | A50U319301 запросить цену → | Connecting пластина /1 | |
| 3 | A50U318101 запросить цену → | Pressing stay /color | |
| 4 | A50U318300 запросить цену → | Pressing пружина /r | |
| 5 | A50U318700 запросить цену → | Auxiliary pad | |
| 6 | A50U318900 запросить цену → | Pressing направляющая | |
| 7 | A50U318201 запросить цену → | Pressing stay /black | |
| 8 | A50UR70T00 запросить цену → | Ph узел | |
| 9 | A50UN26102 запросить цену → | Ld wiring /1 | |
| 10 | A50UN26202 запросить цену → | Ld wiring /2 | |
| 11 | A50UN26302 запросить цену → | Ld wiring /3 | |
| 12 | A50UN26403 запросить цену → | Ld wiring /4 |
Charging секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50UR70300 ✓ в наличии | Charging corona узел |
Photo conвоздуховодor секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U333500 запросить цену → | Cleaning шестерня /1 28t | |
| 2 | A50U333600 запросить цену → | Cleaning шестерня /2 30t |
Проявка секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50UR70222 запросить цену → | Проявка узел | |
| 2 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) |
Проявка секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50UR70222 запросить цену → | Проявка узел | |
| 2 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) |
Проявка секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50UR70222 запросить цену → | Проявка узел | |
| 2 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) |
Проявка секция (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50UR70222 запросить цену → | Проявка узел | |
| 2 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) |
Тонер supply секция (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50UN12101 запросить цену → | Тонер wiring /1 | |
| 2 | A50U408100 запросить цену → | Receiving lower tray | |
| 5 | A50U179000 запросить цену → | Пластина | |
| 9 | A50U166800 запросить цену → | Направляющая part | |
| 10 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 13 | A50U442100 запросить цену → | Выключатель пластина | |
| 14 | A50UF41500 запросить цену → | Тонер supply support вал caulking | |
| 15 | A50U318700 запросить цену → | Auxiliary pad | |
| 16 | A50U400600 запросить цену → | Тонер supply уплотнитель /upper | |
| 17 | A50U400900 запросить цену → | Тонер supply рама /upper | |
| 18 | A50U401401 запросить цену → | Уплотнитель /rear |
Каталог очень большой (2030 позиций). Показаны первые 28 узлов со схемами; полный список доступен по запросу.
