Содержание
- Внешние детали секция (P1)
- Внешние детали секция (P2)
- Внешние детали секция (P3)
- Внешние детали секция (P4)
- Main рама секция (P5)
- Main рама секция (P6)

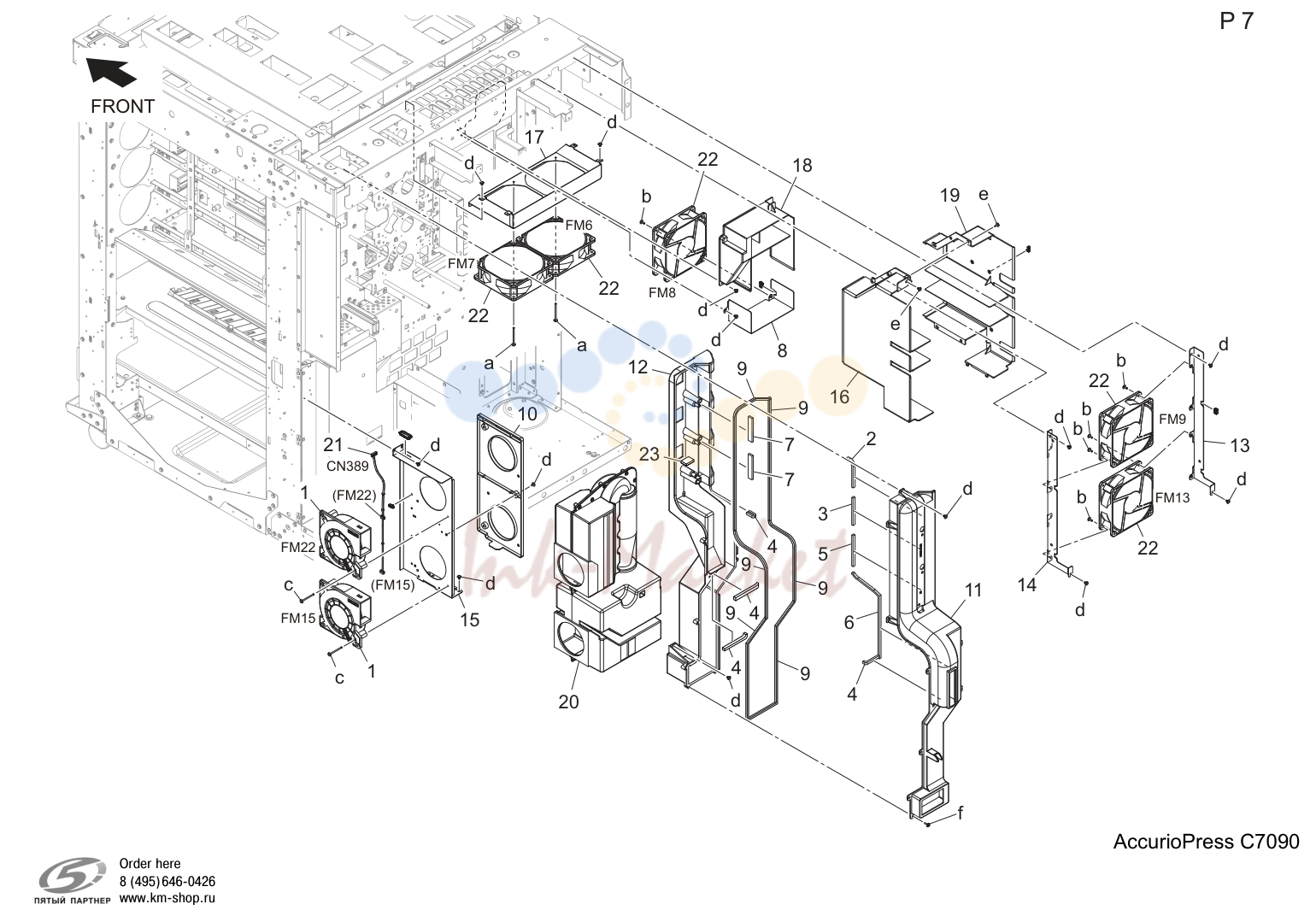

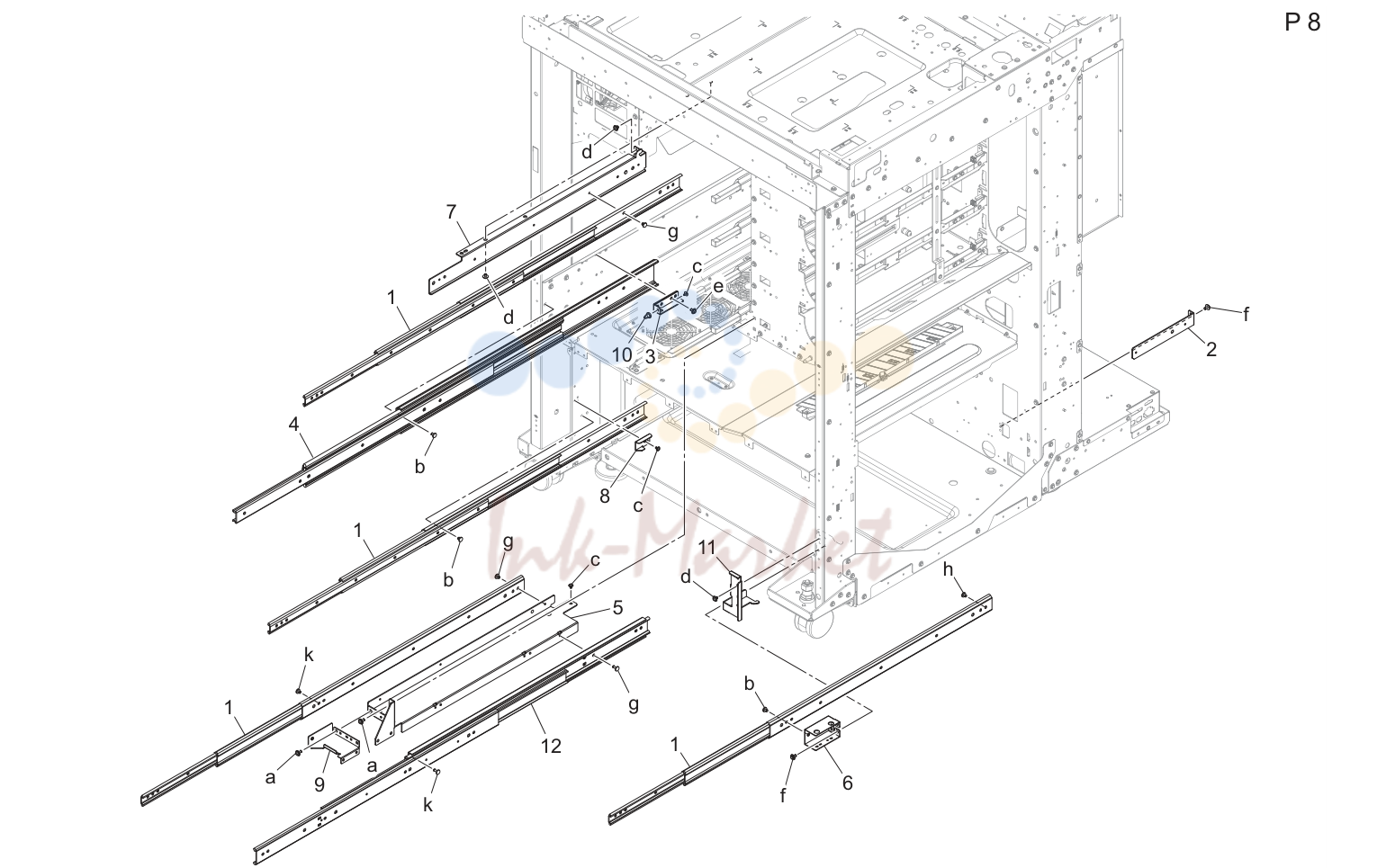

- Main рама секция (P7)
- Main рама секция (P8)

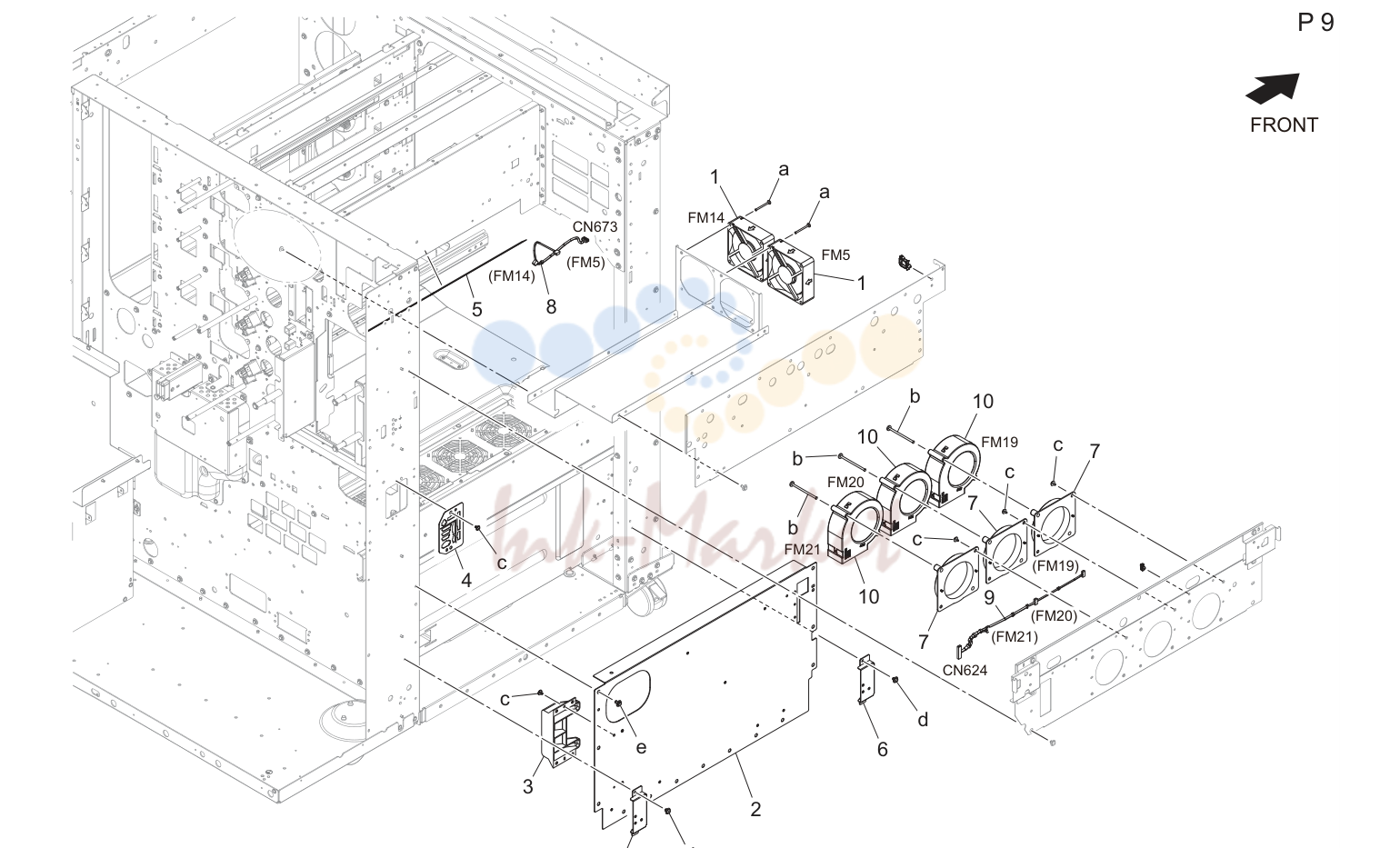

- Main рама секция (P9)

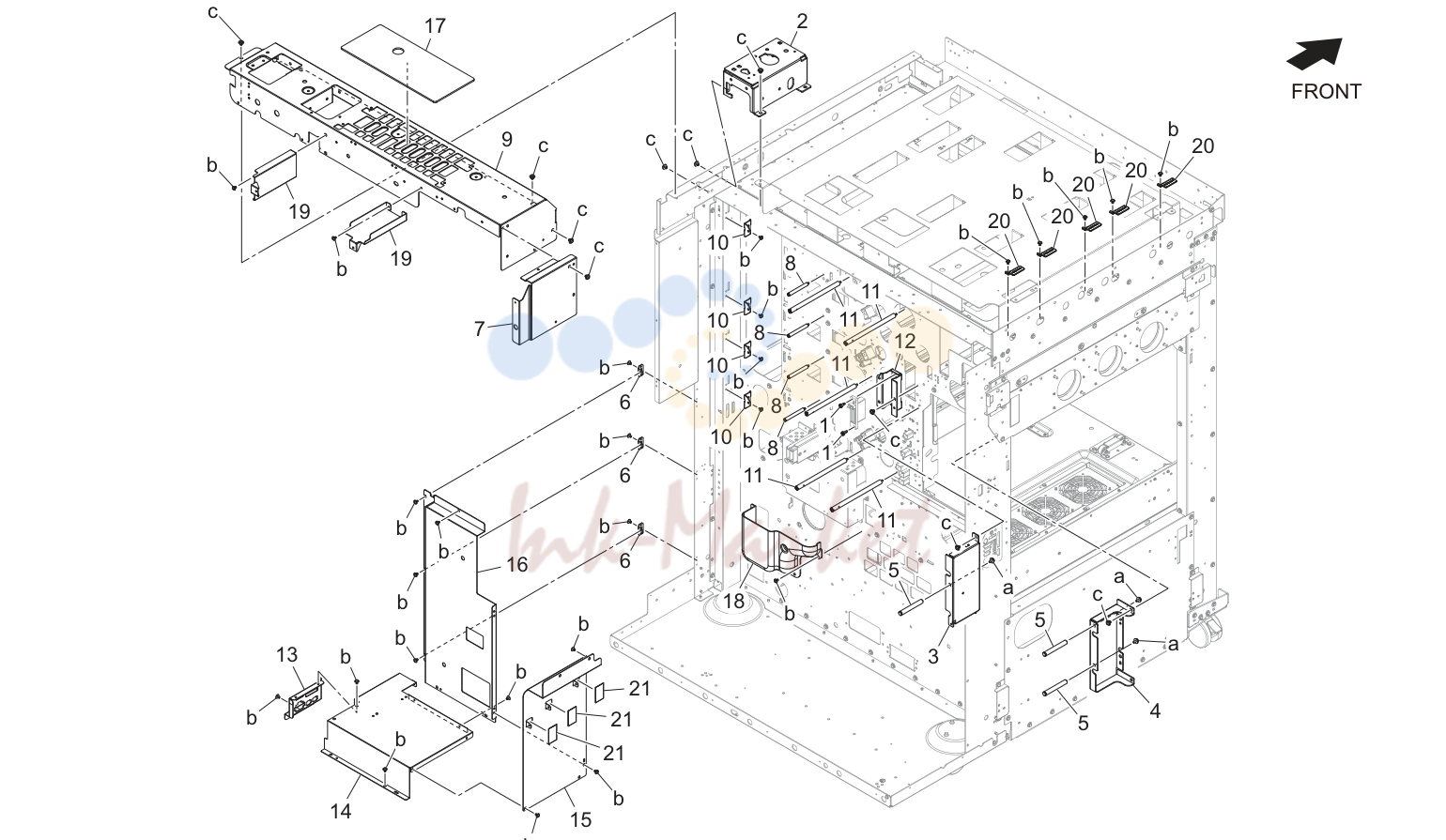

- Main рама секция (P10)
- Main рама секция (P11)

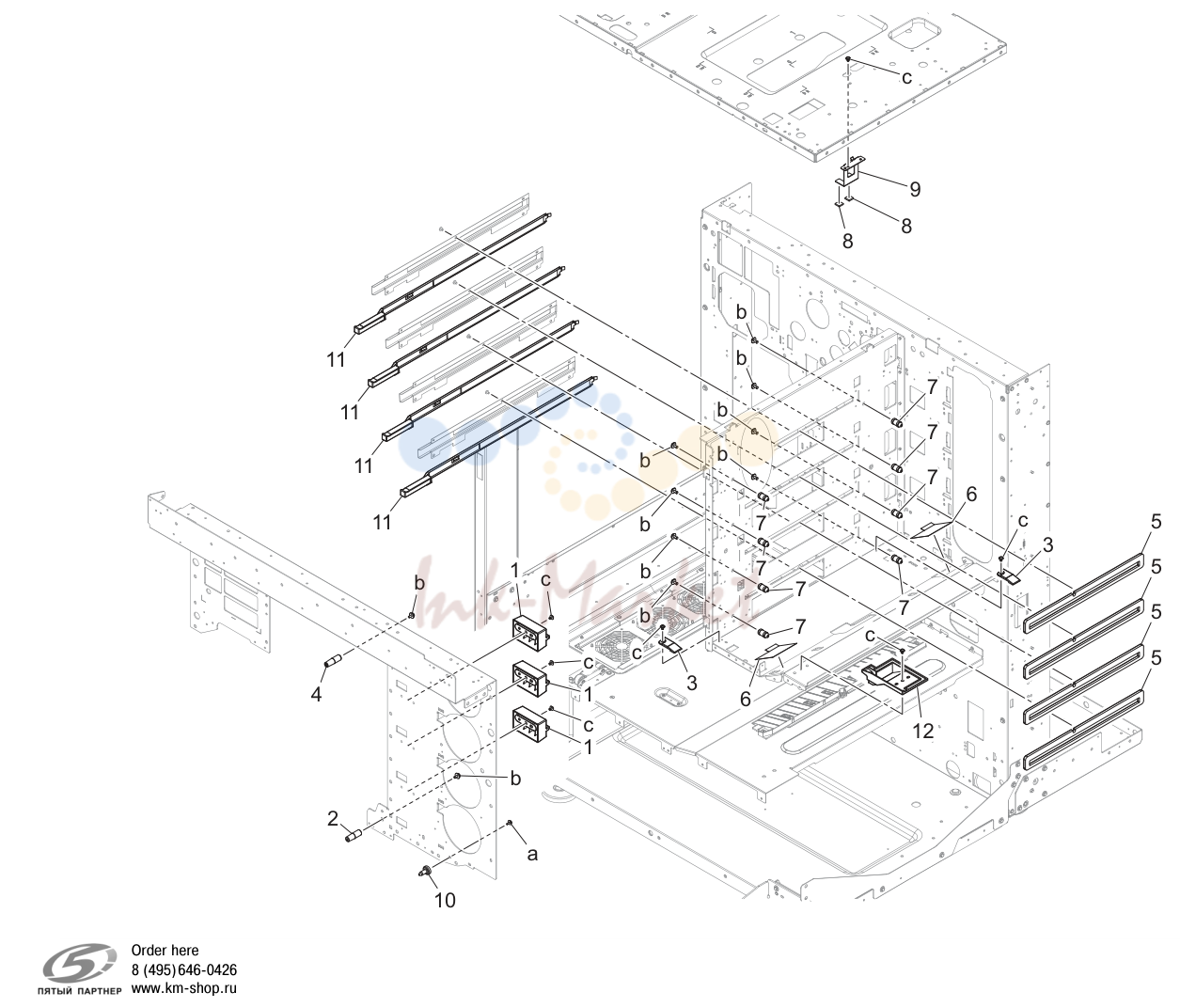

- Main рама секция (P12)

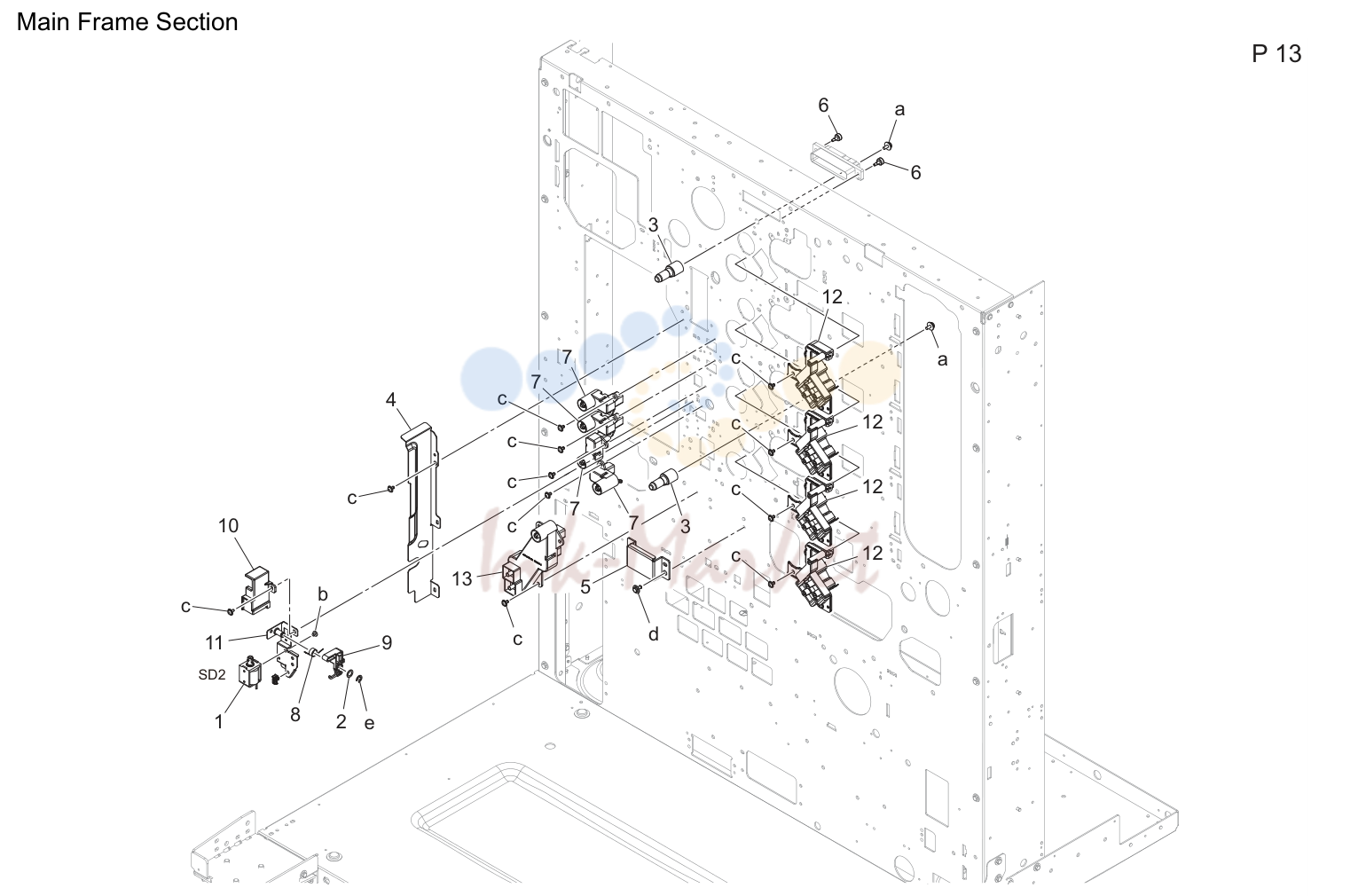

- Main рама секция (P13)

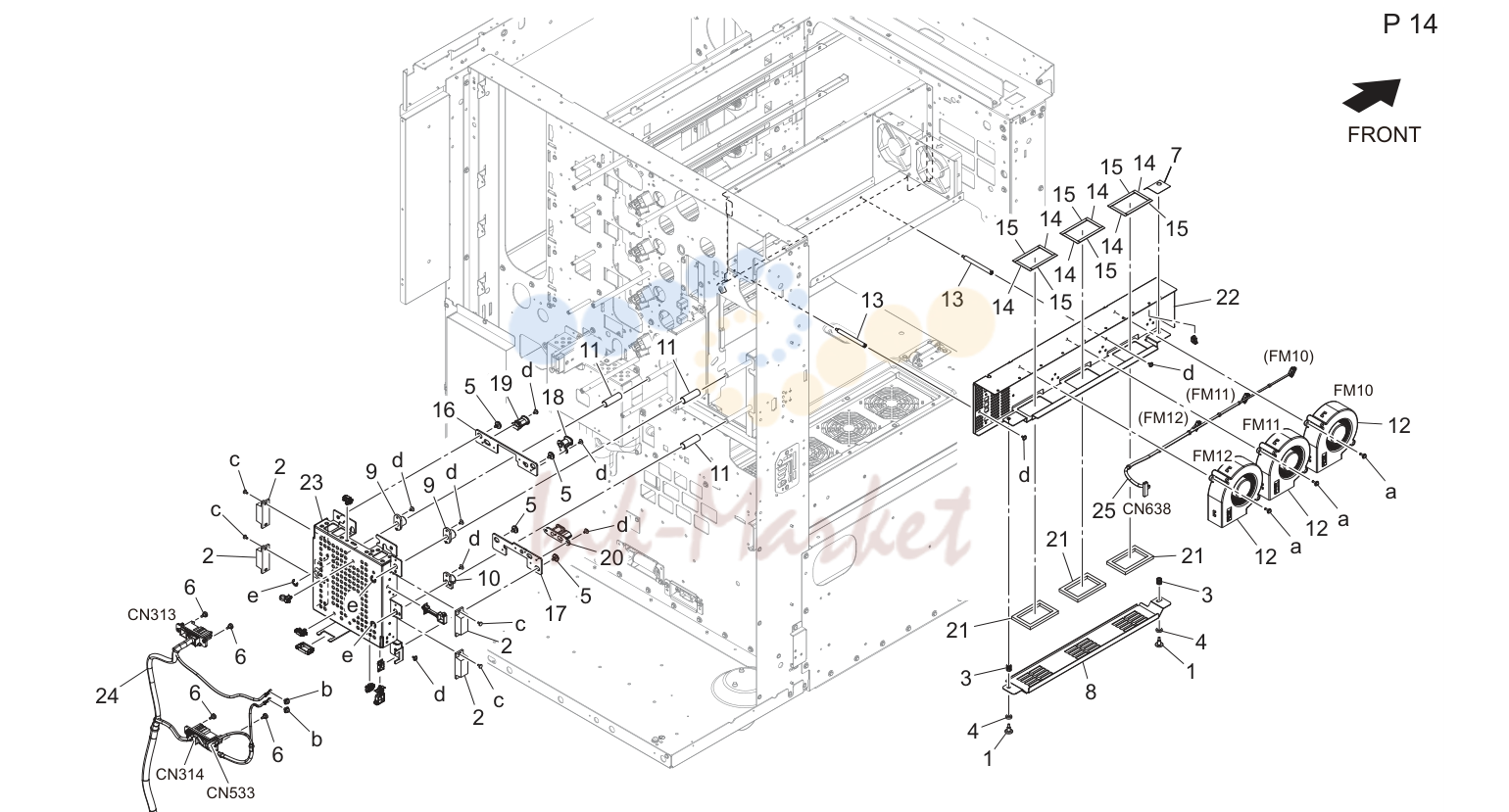

- Main рама секция (P14)

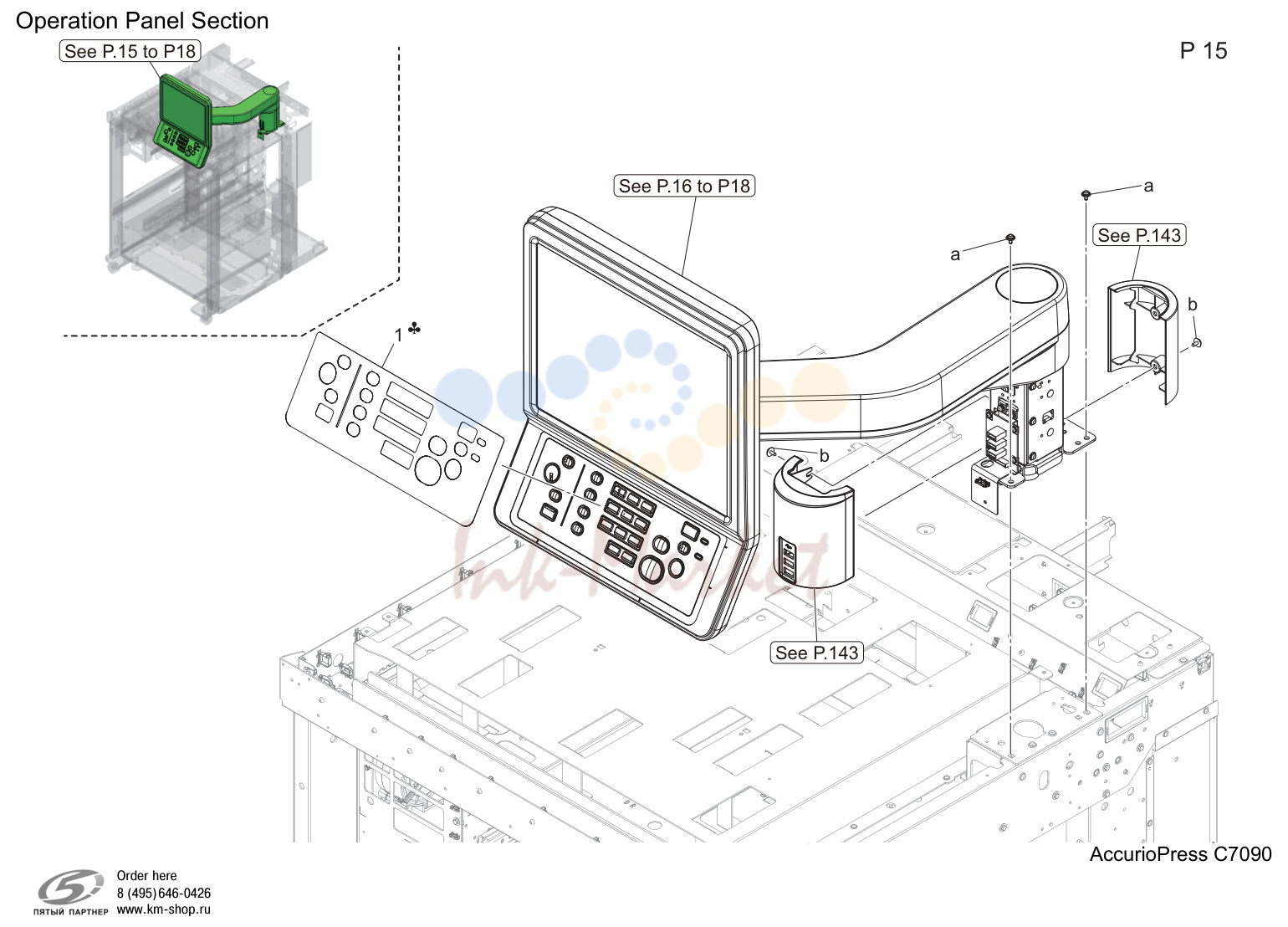

- Operation панель секция (P15)

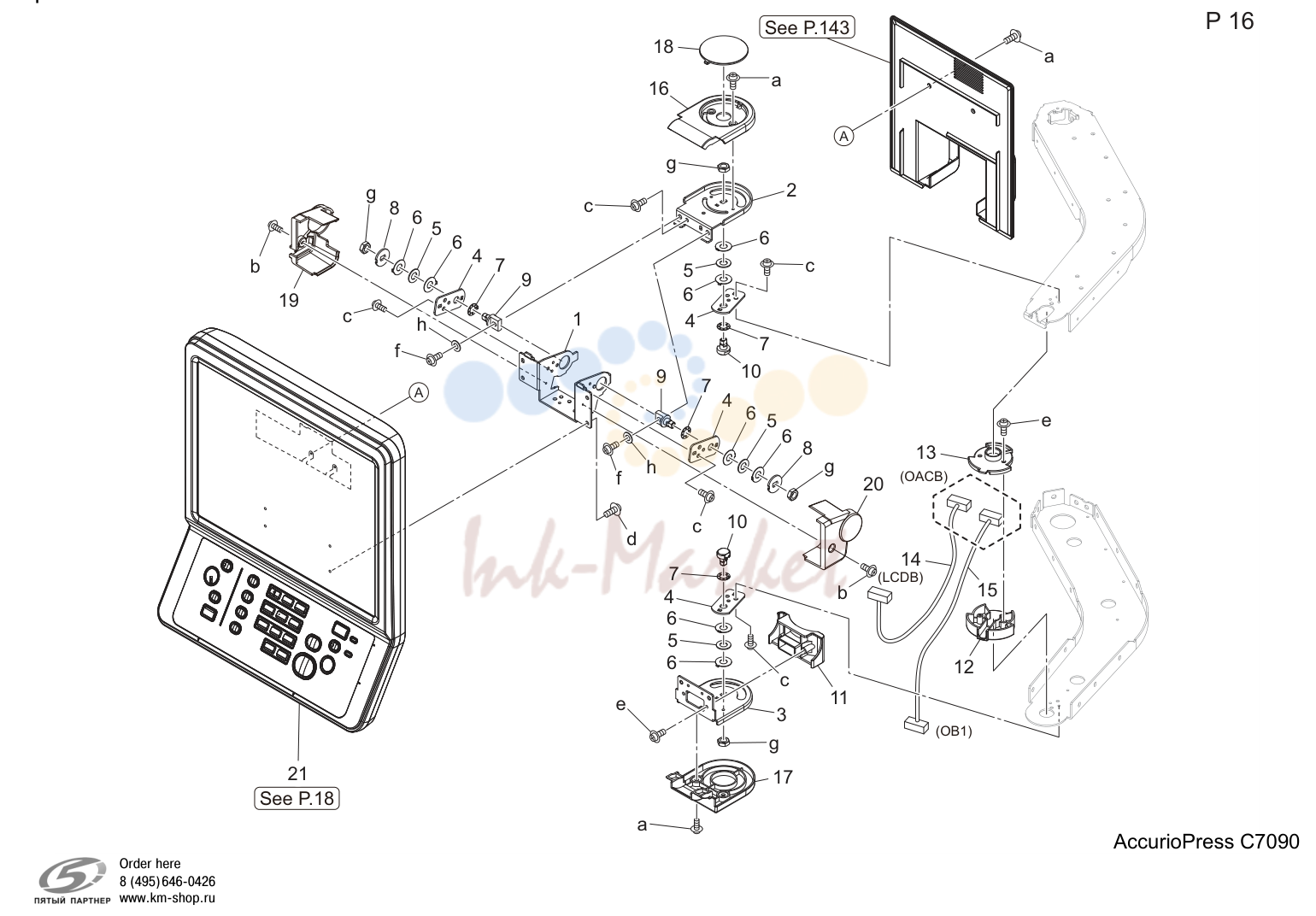

- Operation панель секция (P16)

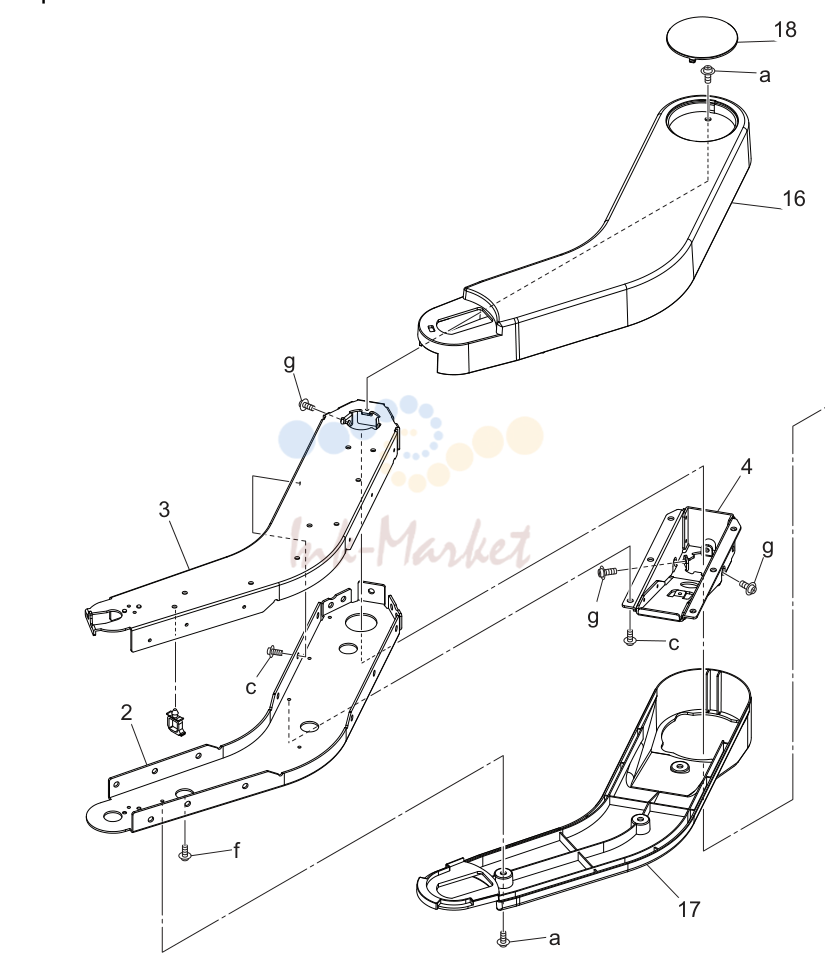

- Operation панель секция (P17)

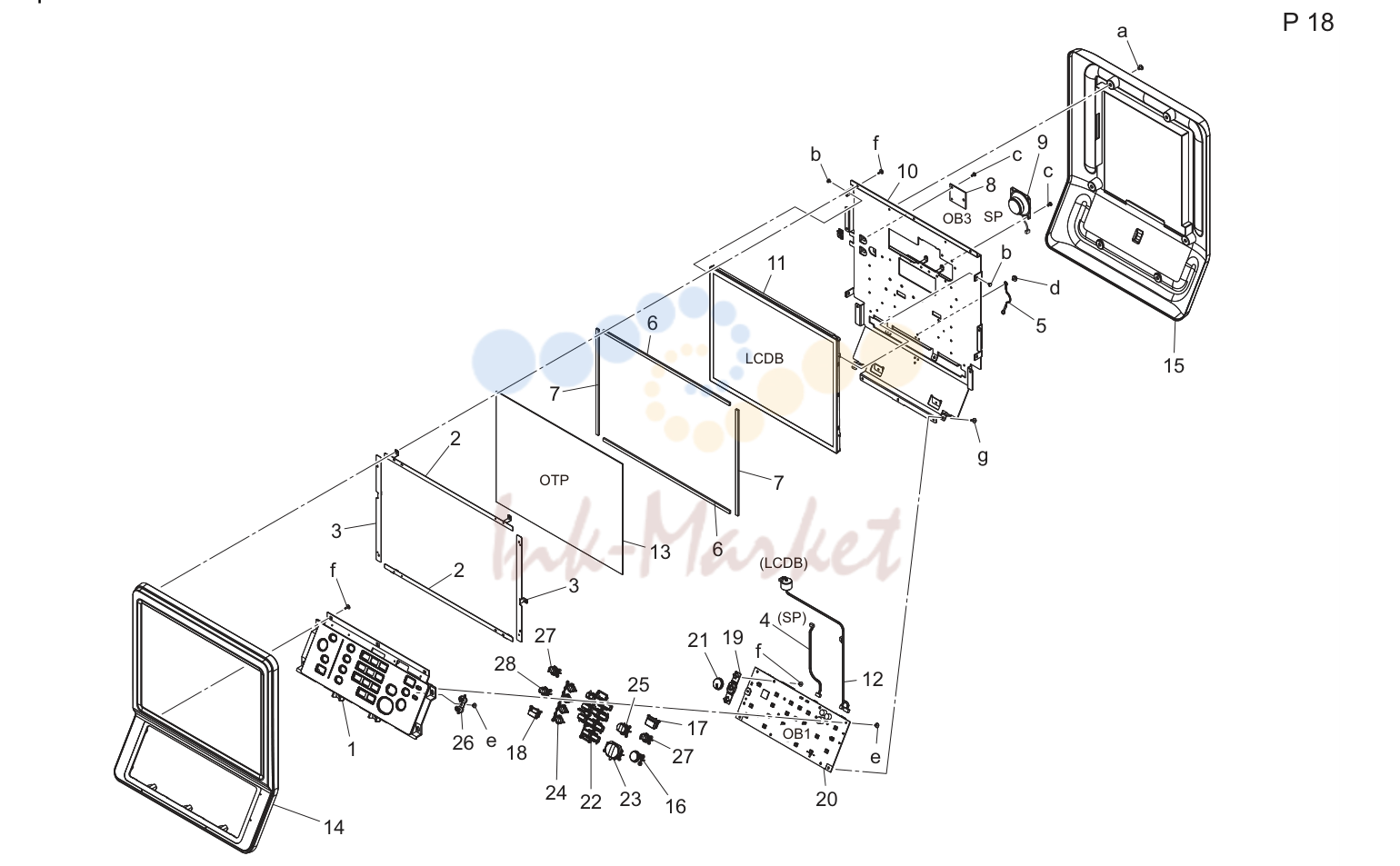

- Operation панель секция (P18)

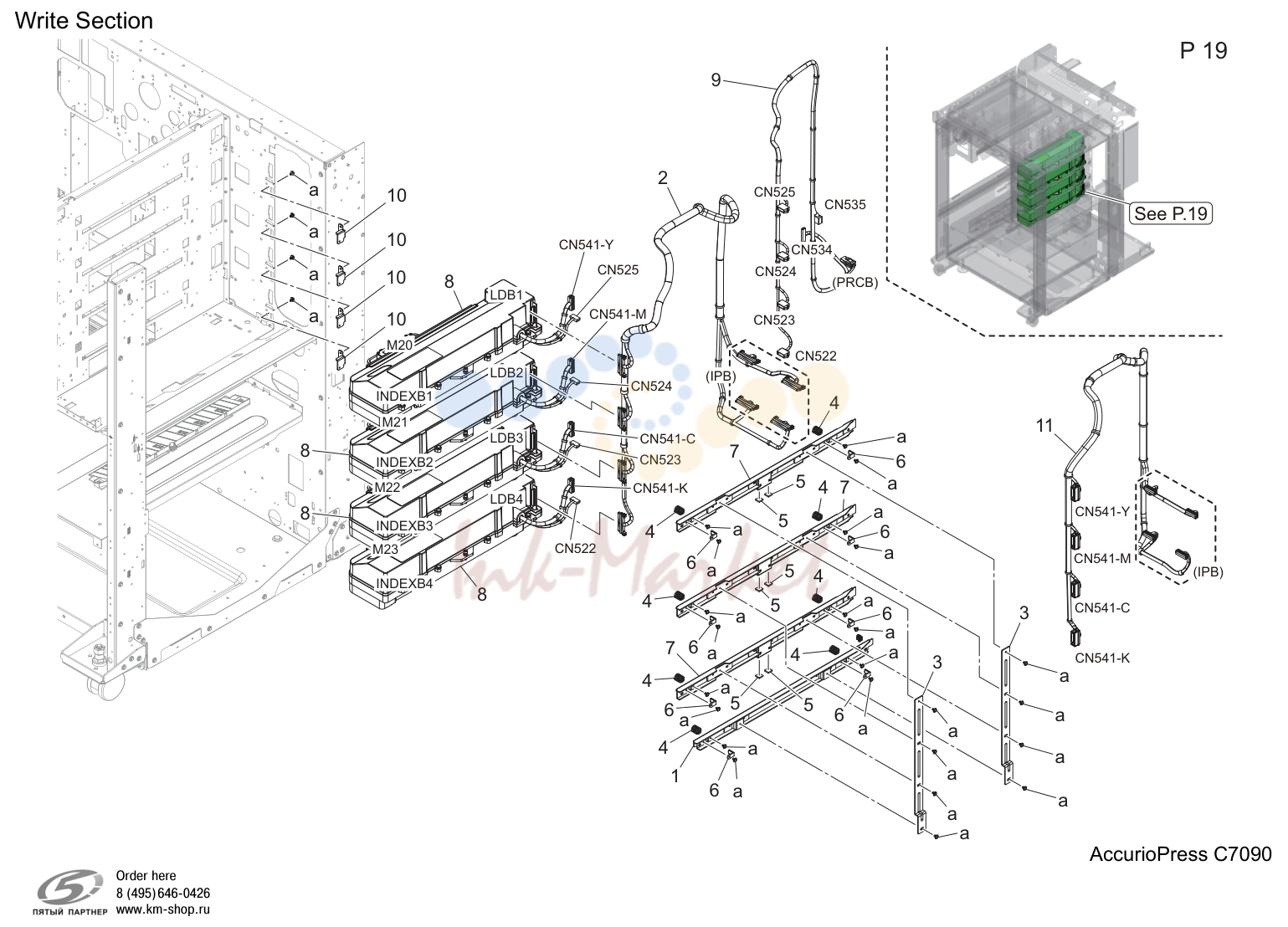

- Write секция (P19)

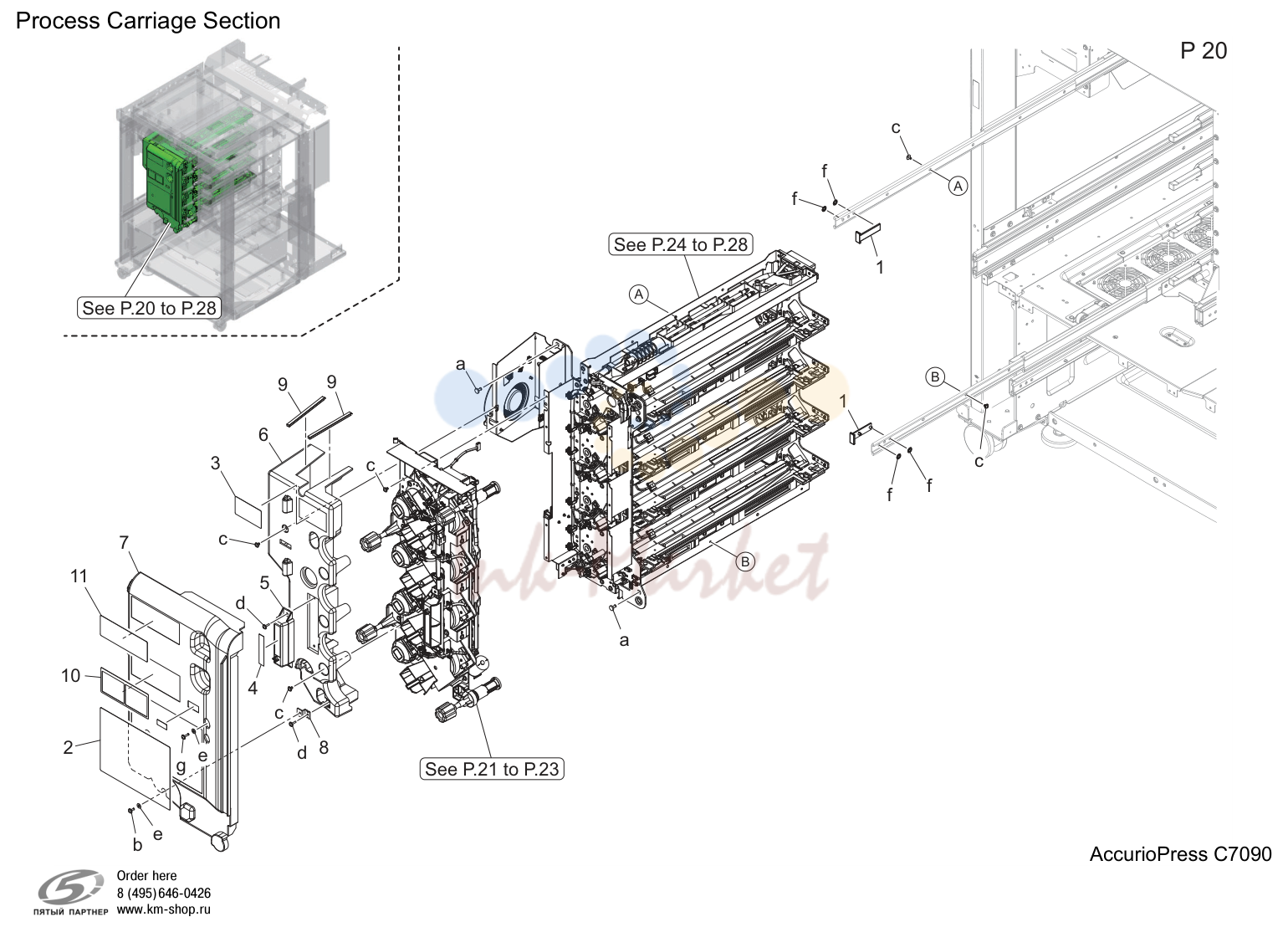

- Process carriage секция (P20)

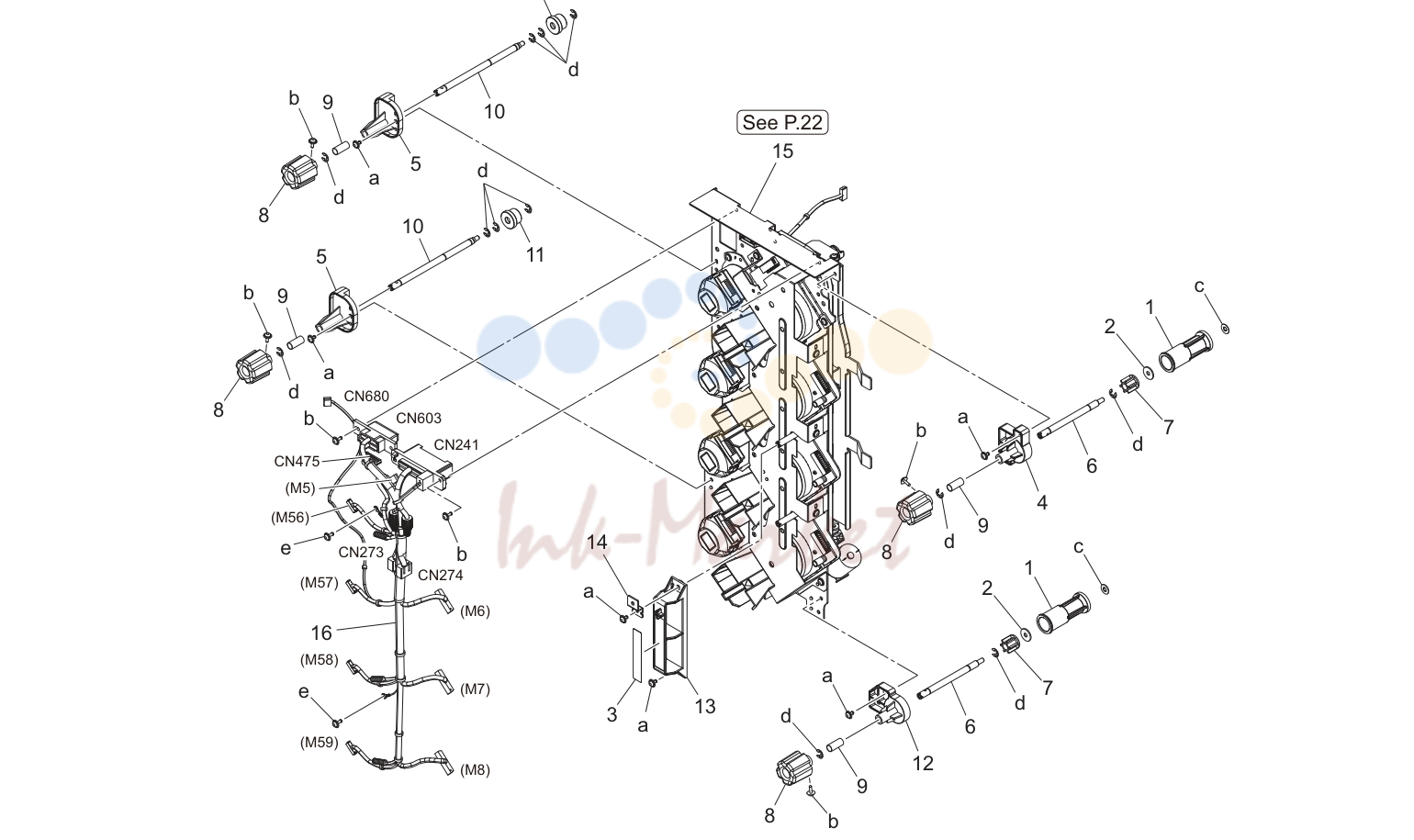

- Process carriage секция (P21)

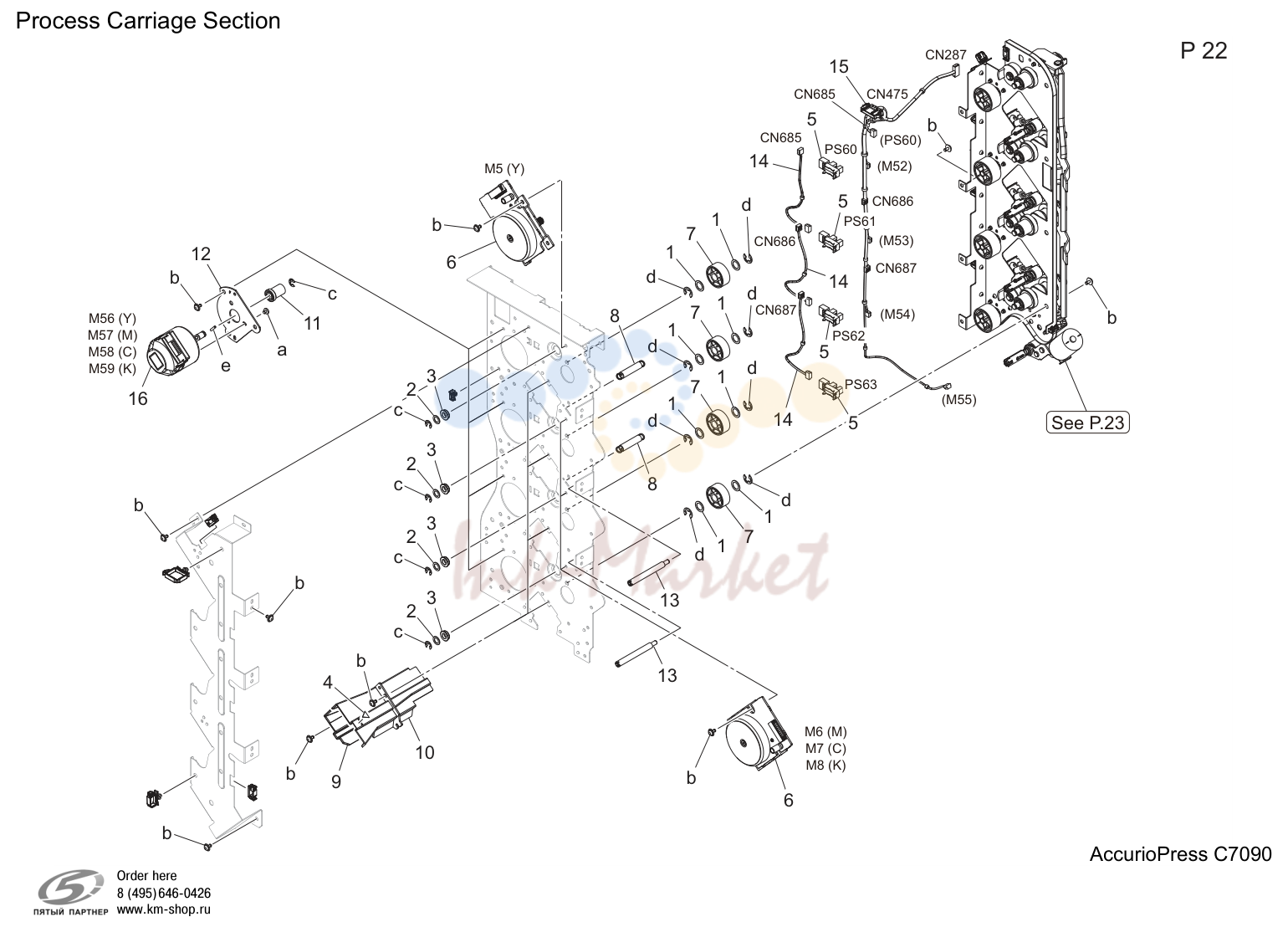

- Process carriage секция (P22)

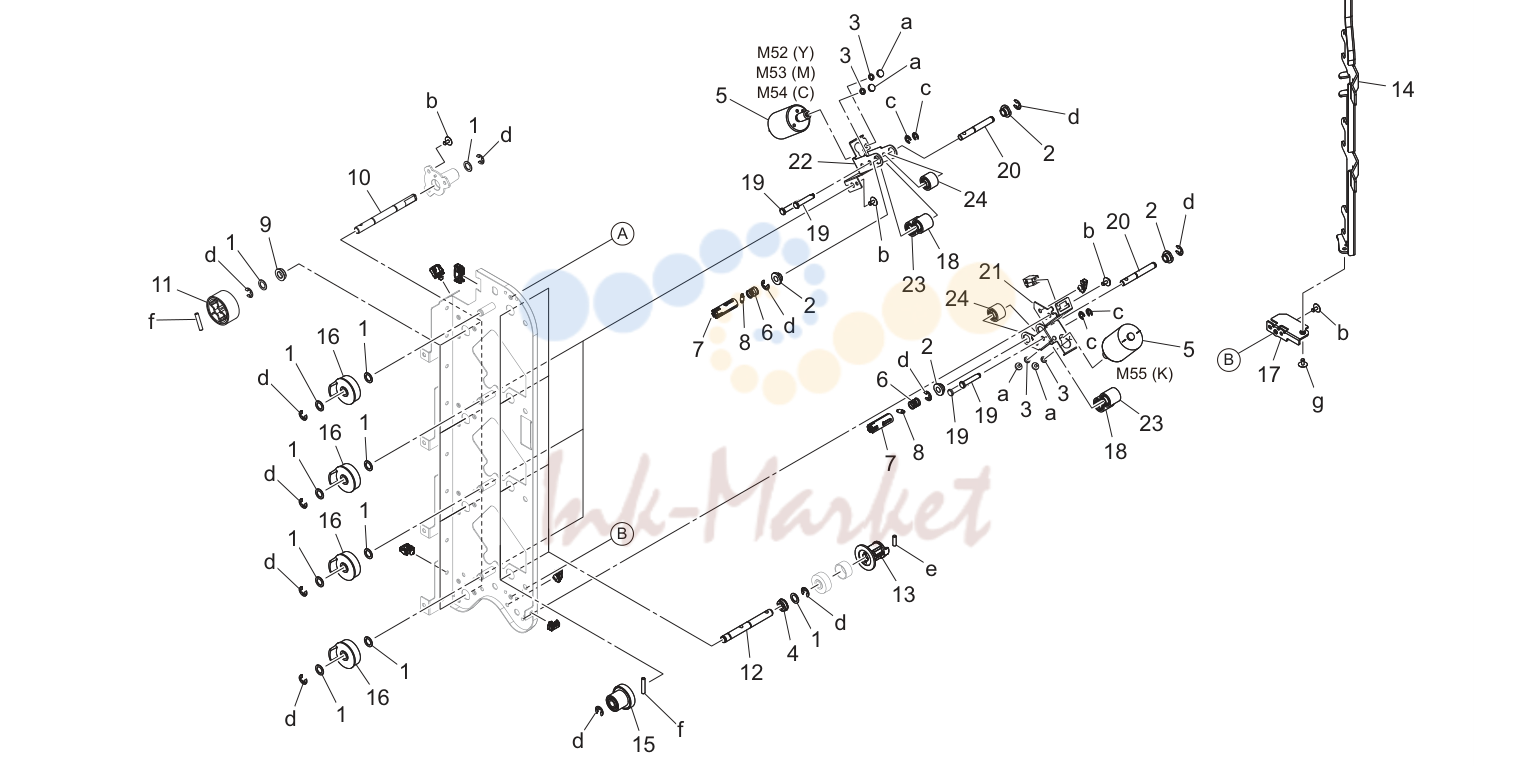

- Process carriage секция (P23)

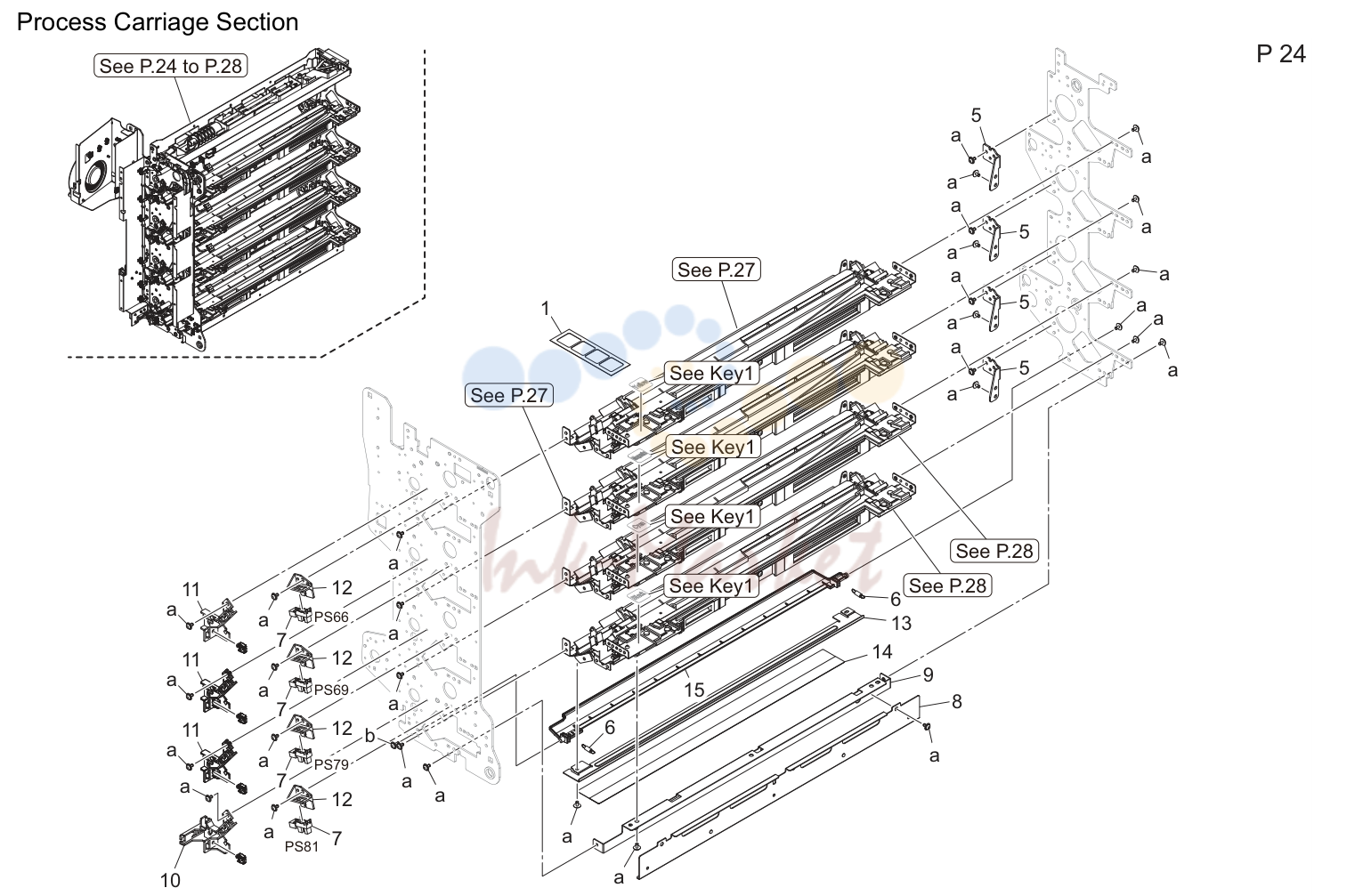

- Process carriage секция (P24)

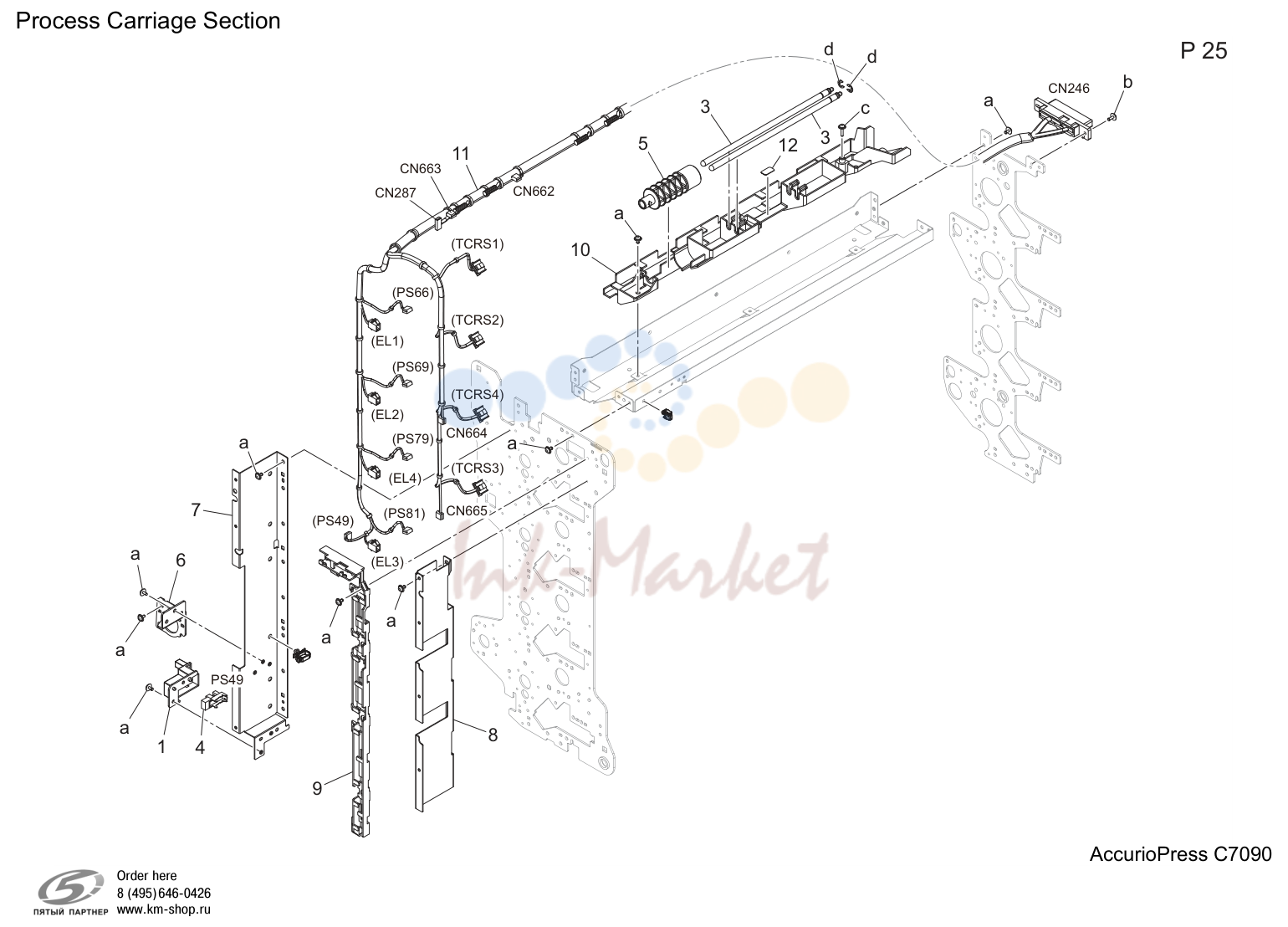

- Process carriage секция (P25)

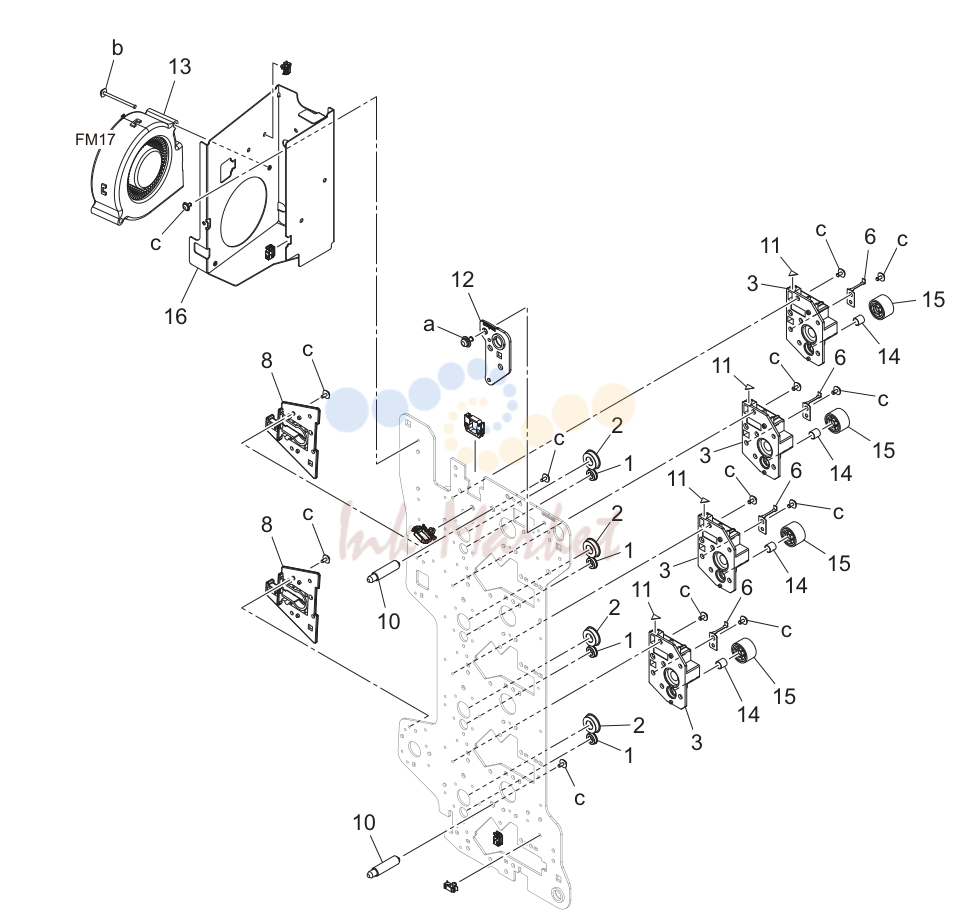

- Process carriage секция (P26)

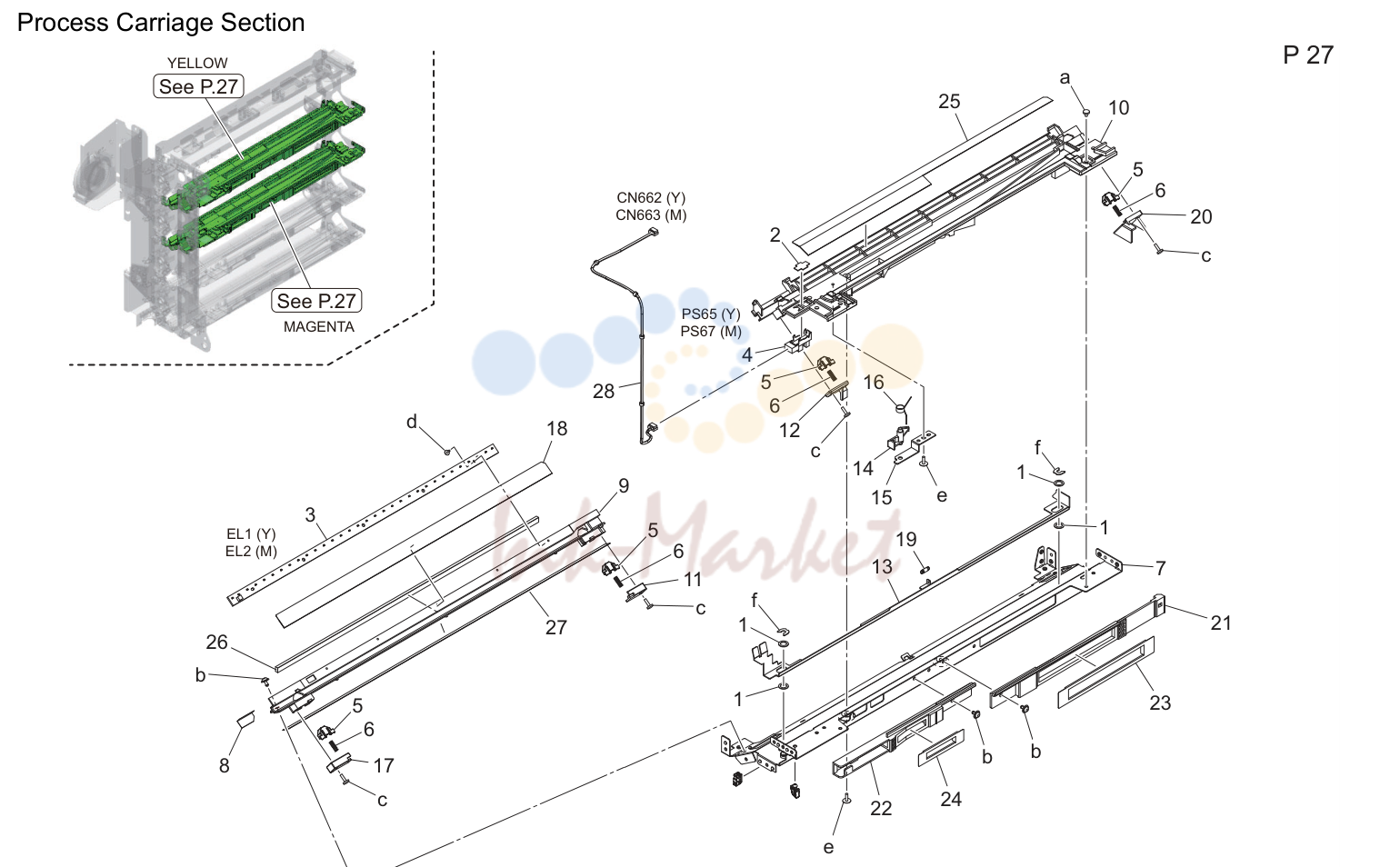

- Process carriage секция (P27)

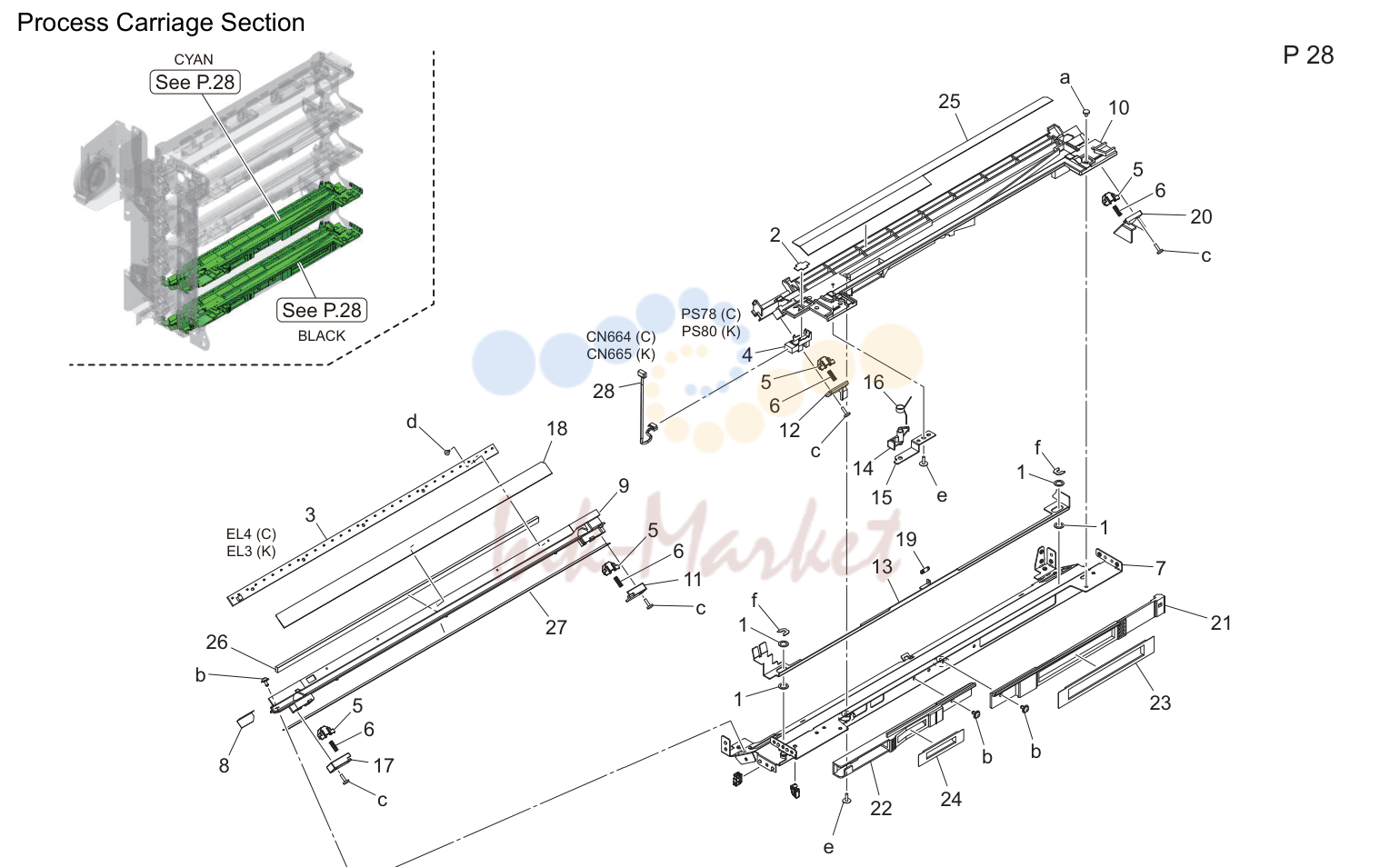

- Process carriage секция (P28)
- Charging секция (P29)
- Photo conвоздуховодor секция (P30)
- Проявка секция (P31)
- Проявка секция (P32)
- Тонер supply секция (P33)
- Тонер supply секция (P34)
- Тонер supply секция (P35)
- Тонер supply секция (P36)
- Тонер supply секция (P37)
- Тонер supply секция (P38)
- Тонер supply секция (P39)
- Тонер collection секция (P40)
- Тонер collection секция (P41)
- Тонер collection driving секция (P42)
- Тонер collection driving секция (P43)
- Intermediate перенос секция (P44)
- Intermediate перенос секция (P45)
- Intermediate перенос секция (P46)
- Intermediate перенос секция (P47)
- Intermediate перенос секция (P48)
- Intermediate перенос секция (P49)
- Intermediate перенос секция (P50)
- Intermediate перенос секция (P51)
- Color resist секция (P52)
- Печь (закрепление) секция (P53)
- Печь (закрепление) секция (P54)
- Печь (закрепление) секция (P55)
- Печь (закрепление) секция (P56)
- Печь (закрепление) секция (P57)
- Печь (закрепление) секция (P58)
- Печь (закрепление) секция (P59)
- Печь (закрепление) секция (P60)
- Печь (закрепление) секция (P61)
- Печь (закрепление) секция (P62)
- Tray секция (P63)
- Tray секция (P64)
- Tray секция (P65)
- Tray секция (P66)
- Tray подача бумаги секция (P67)
- Tray подача бумаги секция (P68)
- Tray подача бумаги секция (P69)
- Tray подача бумаги секция (P70)
- Подача бумаги driving секция (P71)
- Tray driving секция (P72)
- Барабан driving секция (P73)
- Барабан driving секция (P74)
- Барабан driving секция (P75)
- Барабан driving секция (P76)
- Барабан driving секция (P77)
- Vertical conveyance секция (P78)
- Vertical conveyance секция (P79)
- Vertical conveyance секция (P80)
- Дуплекс carriage секция (P81)
- Дуплекс carriage секция (P82)
- Дуплекс секция (P83)
- Дуплекс секция (P84)
- Дуплекс секция (P85)
- Дуплекс секция (P86)
- Дуплекс секция (P87)
- Дуплекс секция (P88)
- Дуплекс секция (P89)
- Дуплекс секция (P90)
- Дуплекс секция (P91)
- Дуплекс секция (P92)
- Дуплекс секция (P93)
- Дуплекс секция (P94)
- Дуплекс секция (P95)
- Дуплекс секция (P96)
- Дуплекс секция (P97)
- Дуплекс секция (P98)
- Дуплекс секция (P99)
- Дуплекс секция (P100)
- Дуплекс секция (P101)
- Дуплекс секция (P102)
- Дуплекс секция (P103)
- Resist секция (P104)
- Resist секция (P105)
- Resist секция (P106)
- Resist секция (P107)
- Resist секция (P108)
- Resist секция (P109)
- Resist секция (P110)
- Resist секция (P111)
- Secondary перенос секция (P112)
- Secondary перенос секция (P113)
- Secondary перенос секция (P114)
- Дуплекс swing секция (P115)
- Дуплекс swing секция (P116)
- Reverse секция (P117)
- Reverse секция (P118)
- Reverse секция (P119)
- Reverse секция (P120)
- Reverse секция (P121)
- Reverse секция (P122)
- Exit секция (P123)
- Exit секция (P124)
- Exit секция (P125)
- Exit секция (P126)
- Charge control секция (P127)
- Charge control секция (P128)
- Charge control секция (P129)
- Charge control секция (P130)
- Rear electrical секция (P131)
- Rear electrical секция (P132)
- Rear electrical секция (P133)
- Rear electrical секция (P134)
- Rear electrical секция (P135)
- Rear electrical секция (P136)
- Wiring (P137)
- Wiring (P138)
- Wiring (P139)
- Wiring accessories (P140)
- Wiring accessories (P141)
- Service tool (P142)
- Accessory детали (P143)
- Accessory детали (P144)

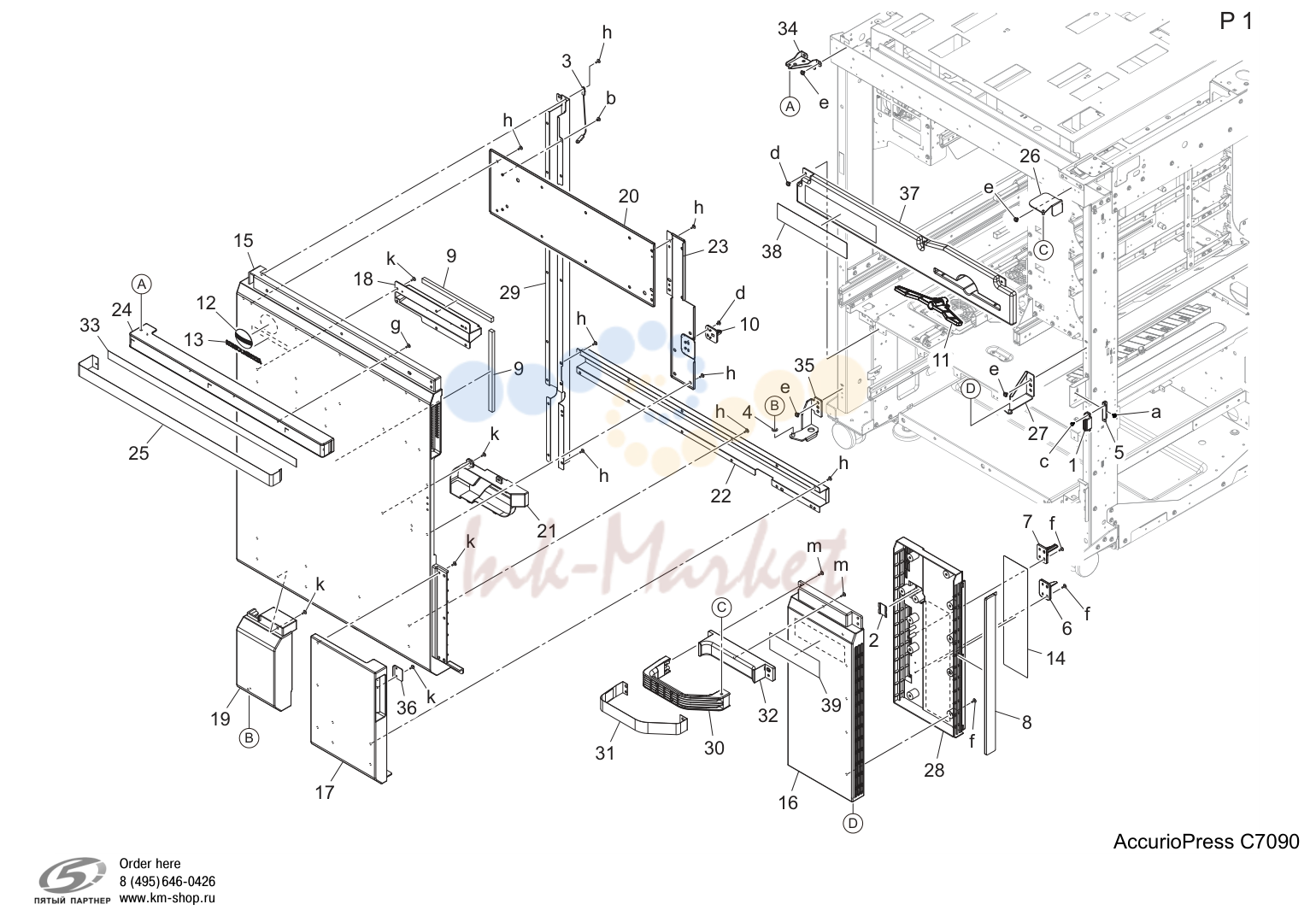

Внешние детали секция (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A1RF165800 запросить цену → | Regulating wire | |
| 5 | A50U120600 запросить цену → | Fixing пластина | |
| 6 | A50U164100 запросить цену → | Detecting actuator | |
| 7 | A50U164200 запросить цену → | Detecting part | |
| 8 | A50U164901 ✓ в наличии | Suction dust-proof filter | |
| 9 | A50U165600 запросить цену → | Уплотнительing cushion /2 | |
| 10 | A50U167201 запросить цену → | Lock крышка | |
| 11 | A50U502801 запросить цену → | Hold направляющая | |
| 12 | A5AW162000 запросить цену → | Indicating пластина | |
| 13 | A9JT944200 запросить цену → | Label /konica minolta | |
| 14 | A9VE944901 запросить цену → | Тонер supply label | |
| 15 | A9VP160101 запросить цену → | Open/close door /front | |
| 16 | A9VP160300 запросить цену → | Тонер supply door | |
| 17 | A9VP160401 запросить цену → | Дуплекс крышка | |
| 18 | A9VP160500 запросить цену → | Fixing пластина | |
| 19 | A9VP160601 запросить цену → | Collection door | |
| 20 | A9VP161500 запросить цену → | Reinforce door /right | |
| 21 | A9VP161600 запросить цену → | Cooling воздуховод /inside | |
| 22 | A9VP161700 запросить цену → | Reinforce hinge /2 | |
| 23 | A9VP161900 запросить цену → | Reinforce пластина /right | |
| 24 | A9VP162901 запросить цену → | Open/close door /upper | |
| 25 | A9VP163101 запросить цену → | Крышка пластина /left | |
| 26 | A9VP164400 запросить цену → | Support пластина /upper | |
| 27 | A9VP164500 запросить цену → | Support пластина /lower | |
| 28 | A9VP164801 запросить цену → | Тонер supply воздуховод | |
| 29 | A9VP165501 запросить цену → | Reinforce hinge | |
| 30 | A9VP165601 запросить цену → | Handle /right | |
| 31 | A9VP165701 запросить цену → | Крышка пластина /right | |
| 32 | A9VP165800 запросить цену → | Handle /2 | |
| 33 | A9VP165900 запросить цену → | Креплениеing tape | |
| 34 | A9VP166000 запросить цену → | Support пластина /upper | |
| 35 | A9VP167000 запросить цену → | Fixing пластина /lower | |
| 36 | A9VP167500 запросить цену → | Fixing пластина | |
| 37 | A9VP620702 запросить цену → | Крышка крышка | |
| 38 | A9VP946500 запросить цену → | Collection label | |
| 39 | ACW3947000 запросить цену → | Indicating label |

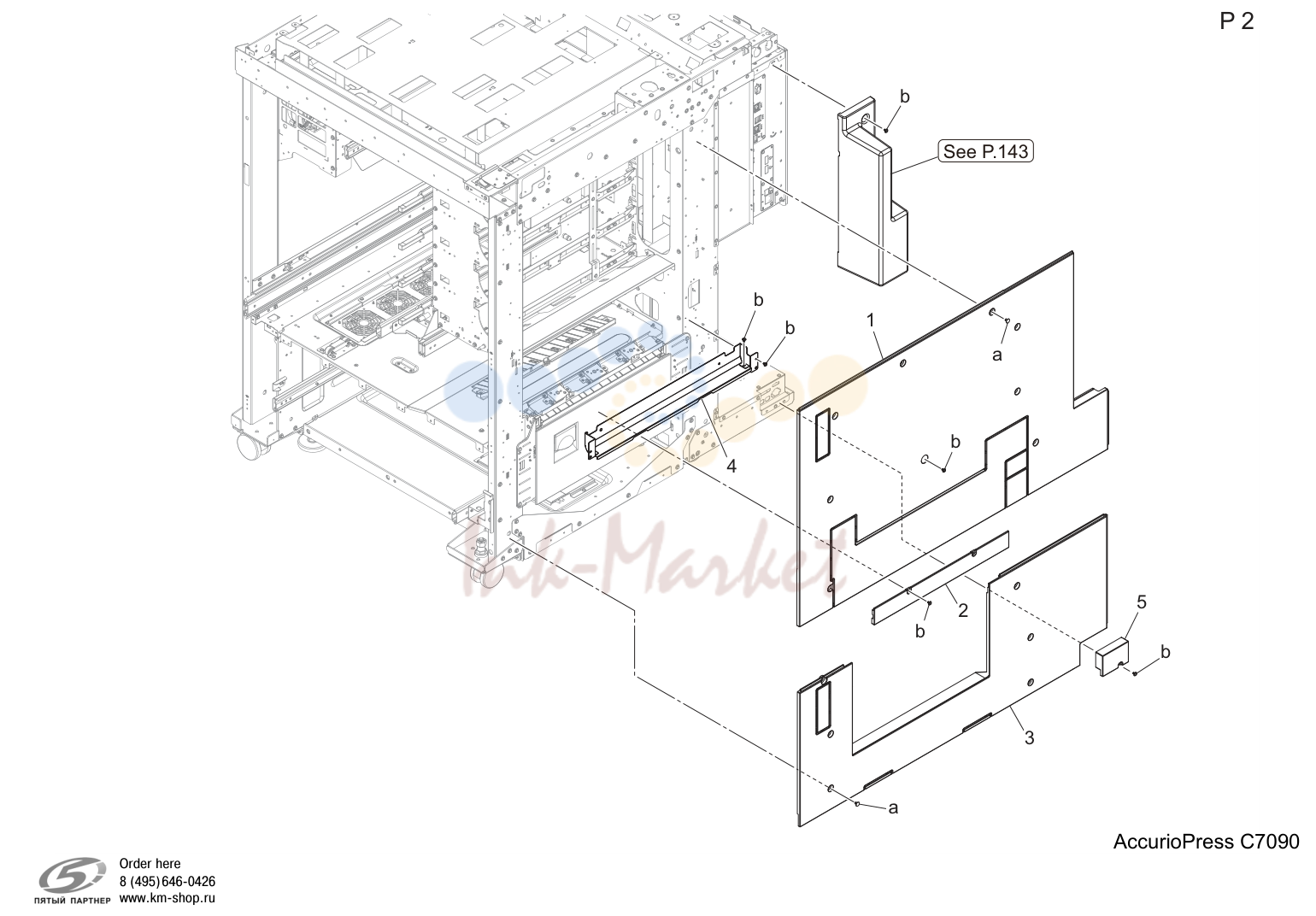

Внешние детали секция (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A9VP162001 запросить цену → | Крышка /right | |
| 2 | A9VP162300 запросить цену → | Protection крышка | |
| 3 | A9VP162501 запросить цену → | Protection крышка /lower | |
| 4 | A9VP162700 запросить цену → | Reinforce пластина | |
| 5 | A9VP162600 запросить цену → | Input крышка |

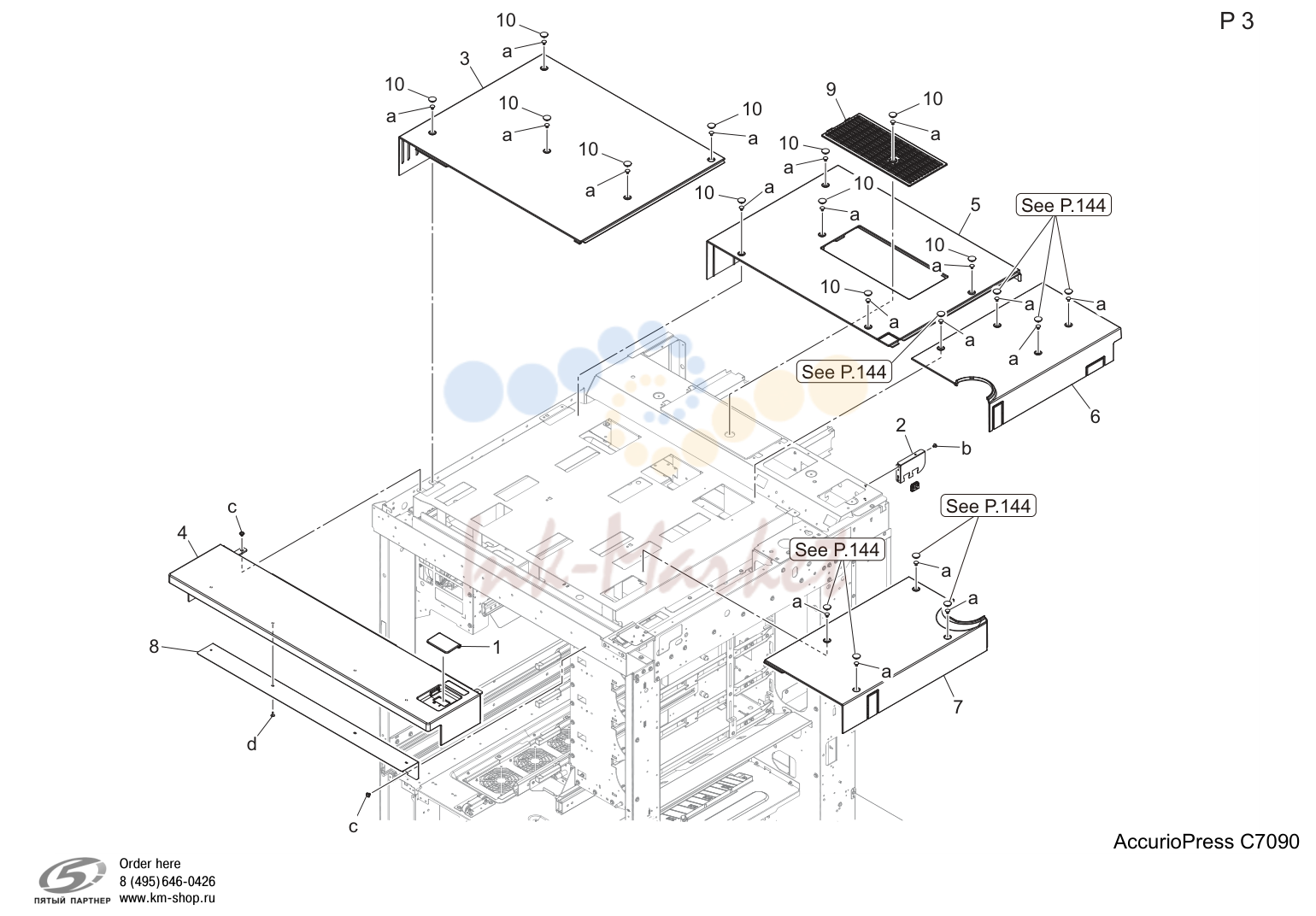

Внешние детали секция (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU163402 запросить цену → | Protection крышка | |
| 2 | A9VP169100 запросить цену → | Support пластина /right rear | |
| 3 | A9VP160201 запросить цену → | Read крышка /middle | |
| 4 | A9VP161001 запросить цену → | Крышка part | |
| 5 | A9VP161203 запросить цену → | Read крышка /rear | |
| 6 | A9VP161302 запросить цену → | Read крышка /right rear | |
| 7 | A9VP161400 запросить цену → | Read крышка /middle | |
| 8 | A9VP162400 запросить цену → | Support part /inside | |
| 9 | A9VP163900 ✓ в наличии | Replacement крышка | |
| 10 | A9VE169000 запросить цену → | Крышка |

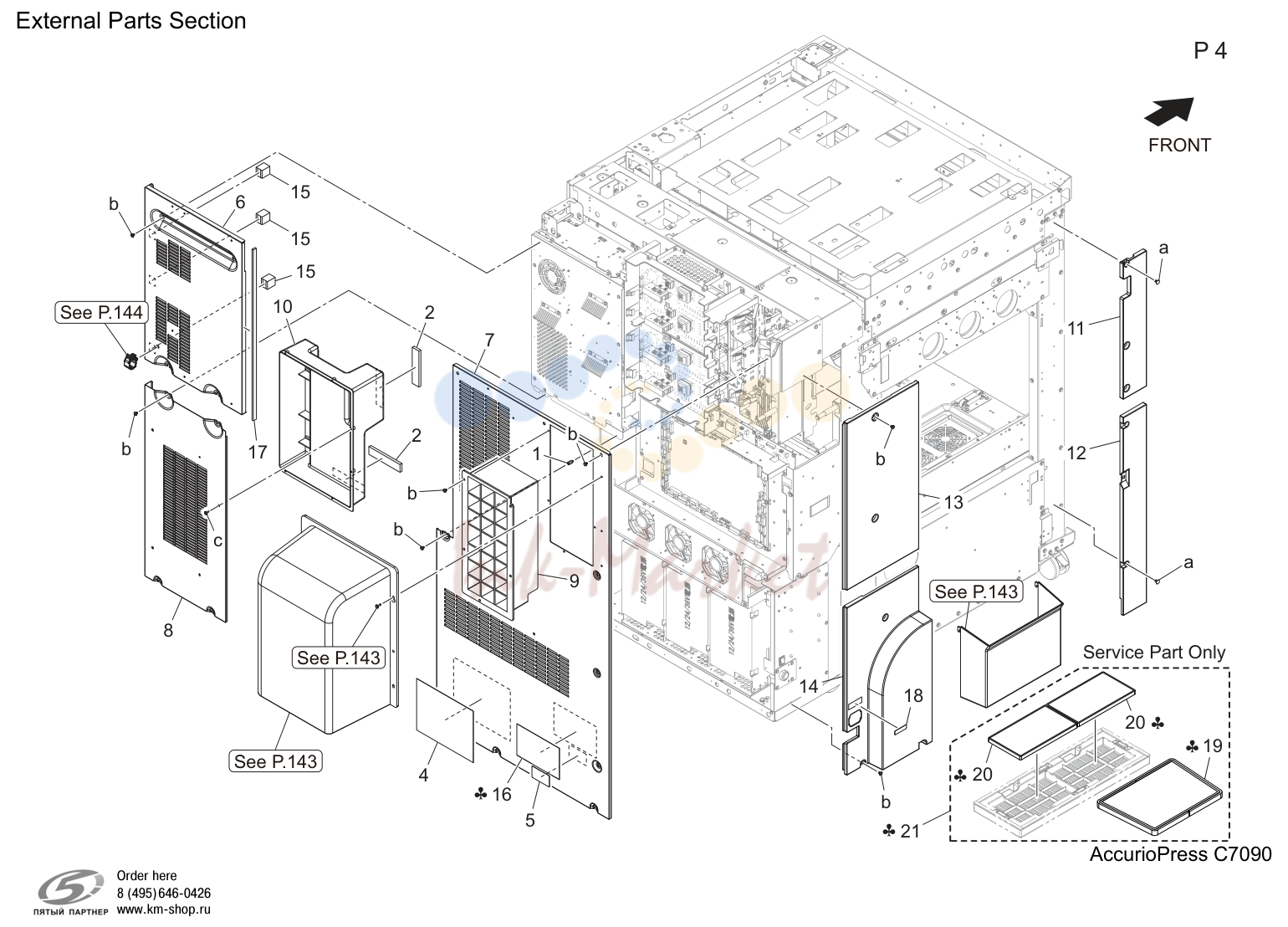

Внешние детали секция (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U133400 запросить цену → | Креплениеing screw /b | |
| 2 | A50U167801 запросить цену → | Holding part | |
| 4 | A9VE942301 запросить цену → | Caution label | |
| 5 | A9VE942600 запросить цену → | Caution label | |
| 6 | A9VP163202 запросить цену → | Крышка пластина /1 | |
| 7 | A9VP163302 запросить цену → | Крышка пластина /2 | |
| 8 | A9VP163601 запросить цену → | Крышка /rear | |
| 9 | A9VP163700 запросить цену → | Крышка воздуховод | |
| 10 | A9VP164300 запросить цену → | Pressing воздуховод | |
| 11 | A9VP165300 запросить цену → | Protection крышка /upper | |
| 12 | A9VP165401 запросить цену → | Protection крышка /lower | |
| 13 | A9VP168400 запросить цену → | Выход бумаги крышка /upper | |
| 14 | A9VP168502 запросить цену → | Выход бумаги крышка /lower | |
| 15 | A9VPM90100 запросить цену → | Gasket /1 | |
| 16 | A9JT942401 запросить цену → | Caution label | |
| 17 | A9VPM90200 запросить цену → | Gasket /2 | |
| 18 | A00J945401 запросить цену → | Label dehumidifier sw. | |
| 19 | A9VPP12000 запросить цену → | Filter /upper | |
| 20 | A9VPP12400 запросить цену → | Filter /lower | |
| 21 | A9VPR77600 запросить цену → | Filter комплект |

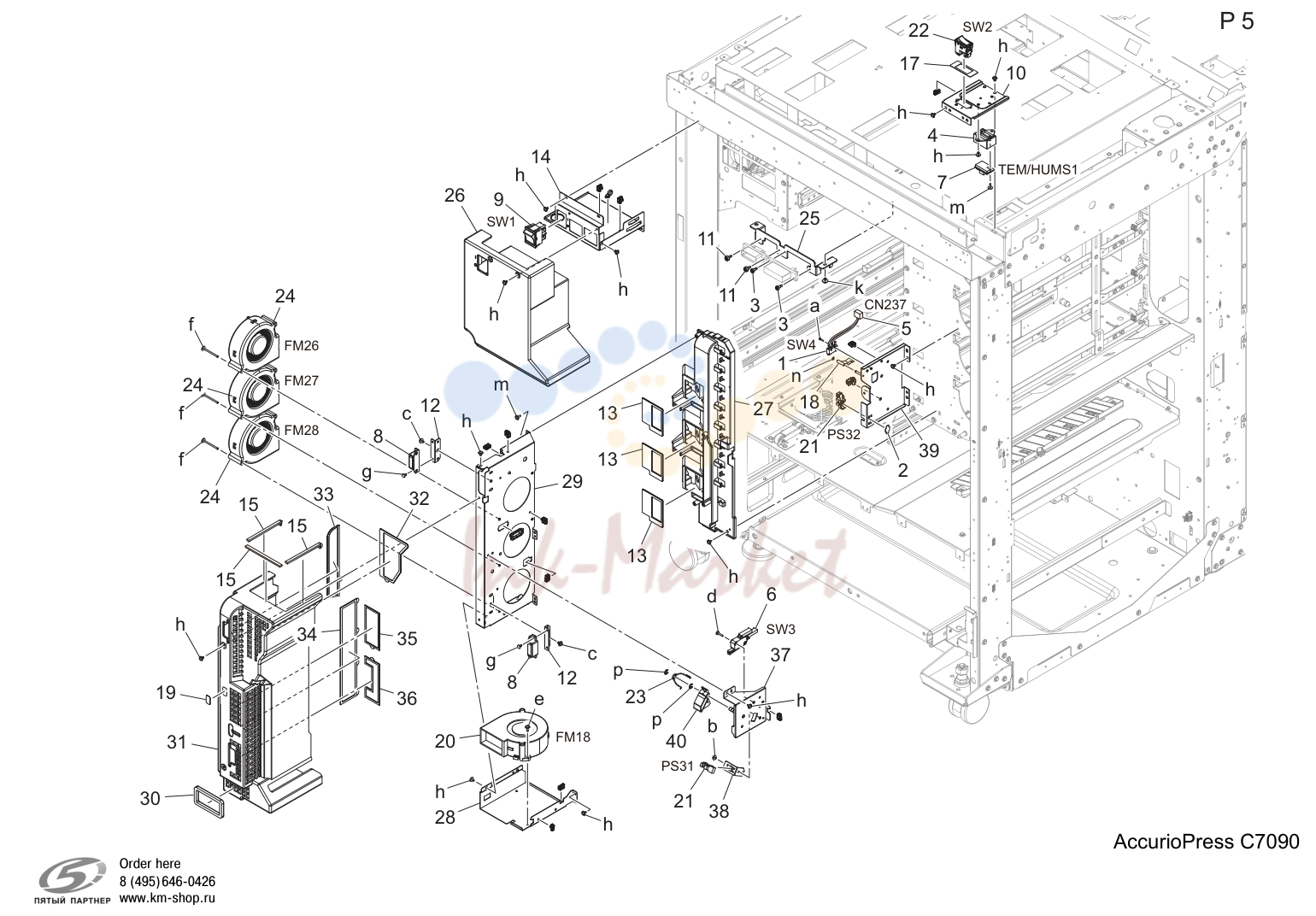

Main рама секция (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5 | AA91101E запросить цену → | Inter lock wiring | |
| 6 | J06M60100 запросить цену → | Micro выключатель | |
| 7 | A0P0M50400 ✓ в наличии | Humidity датчик | |
| 8 | A0G6411200 запросить цену → | Magnet /x | |
| 9 | A4EUM60000 запросить цену → | Power source выключатель | |
| 10 | A50U102900 запросить цену → | Креплениеing пластина | |
| 11 | A1DU622200 запросить цену → | Креплениеing screw | |
| 12 | A50U120600 запросить цену → | Fixing пластина | |
| 13 | A50U121300 запросить цену → | Cooling уплотнитель /front | |
| 14 | A50U127401 запросить цену → | Креплениеing пластина | |
| 15 | A50U164000 запросить цену → | Cooling уплотнитель /1 | |
| 17 | A50U179500 запросить цену → | Protection sheet | |
| 18 | A50U442100 запросить цену → | Выключатель пластина | |
| 19 | A50U945601 запросить цену → | Operation label | |
| 20 | A50UM15201 запросить цену → | Вентилятор мотор | |
| 21 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 22 | A50UM60300 запросить цену → | Power source выключатель | |
| 23 | AC0C115300 запросить цену → | Датчик coil пружина /l | |
| 24 | A93EM10600 запросить цену → | Вентилятор мотор | |
| 25 | A9VP104600 запросить цену → | Креплениеing пластина /front | |
| 26 | A9VP121000 запросить цену → | Воздуховод | |
| 27 | A9VP122100 запросить цену → | Cooling воздуховод | |
| 28 | A9VP126001 запросить цену → | Креплениеing пластина /front | |
| 29 | A9VP126502 запросить цену → | Креплениеing пластина | |
| 30 | A9VP129500 запросить цену → | Connecting уплотнитель /1 | |
| 31 | A9VP167900 запросить цену → | Cooling крышка | |
| 32 | A9VP172000 запросить цену → | Deve. dust-proof filter/1 | |
| 33 | A9VP172100 ✓ в наличии | Deve. dust-proof filter/2 | |
| 34 | A9VP172200 ✓ в наличии | Deve. dust-proof filter/3 | |
| 35 | A9VP172300 ✓ в наличии | Deve. dust-proof filter/4 | |
| 36 | A9VP172400 ✓ в наличии | Deve. dust-proof filter/5 | |
| 37 | A9VP179100 запросить цену → | Support пластина | |
| 38 | A9VP179200 запросить цену → | Креплениеing пластина /a | |
| 39 | A9VP402700 запросить цену → | Креплениеing пластина | |
| 40 | AC0C115200 запросить цену → | Actuator /upper |

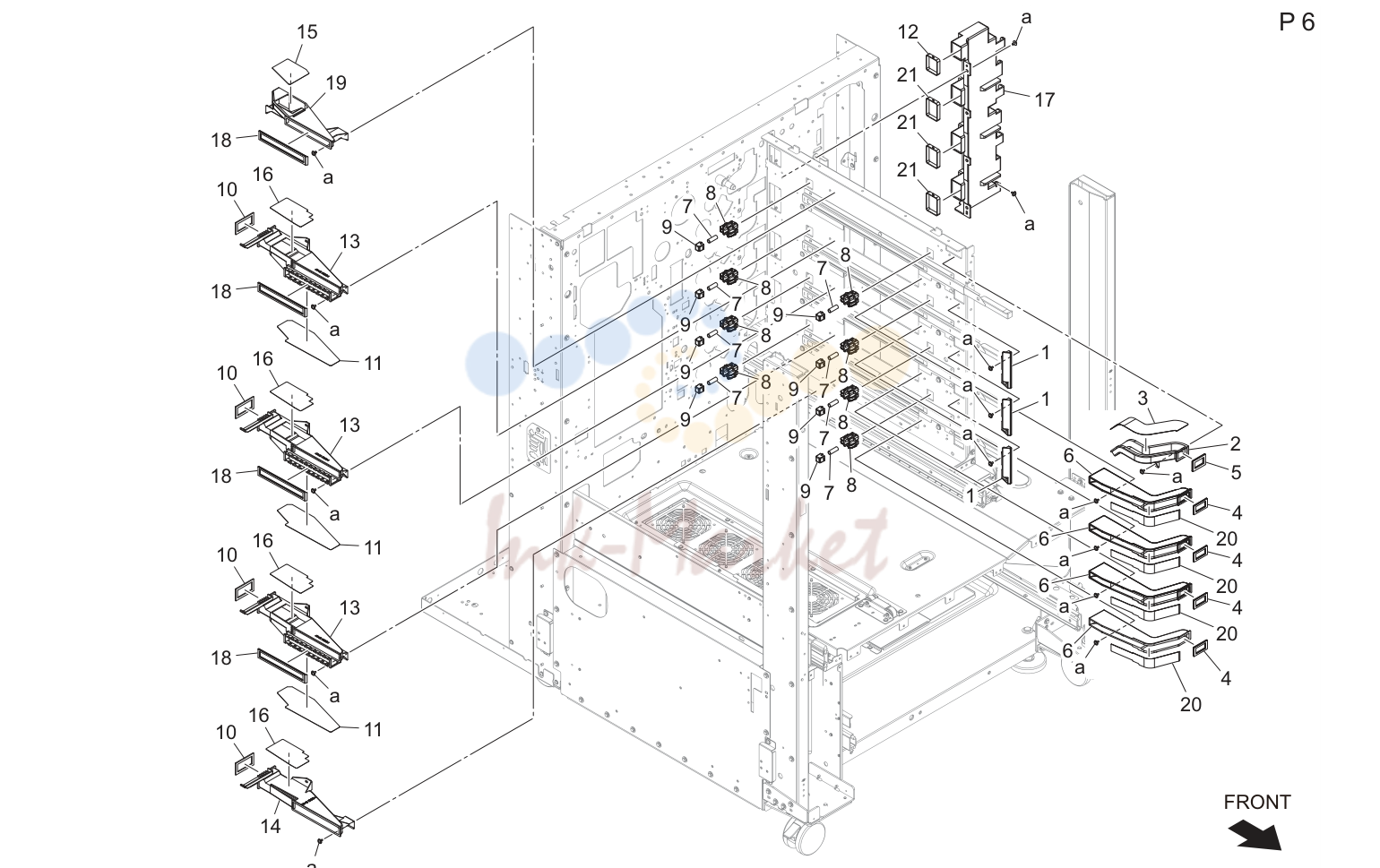

Main рама секция (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U121500 запросить цену → | Cooling направляющая /front | |
| 2 | A50U126200 запросить цену → | Воздуховод | |
| 3 | A50U126800 запросить цену → | Sheet /1 | |
| 4 | A50U127500 запросить цену → | Уплотнитель | |
| 5 | A50U127800 запросить цену → | Уплотнитель | |
| 6 | A50U128700 запросить цену → | Воздуховод /1 | |
| 7 | A50U341800 запросить цену → | Pressing пружина /d | |
| 8 | A50U342200 запросить цену → | Pressing pedestal | |
| 9 | A50U342400 запросить цену → | Charge pressing block | |
| 10 | A9VP122700 запросить цену → | Ventilation уплотнитель | |
| 11 | A9VP123200 запросить цену → | Ozone уплотнитель | |
| 12 | A9VP123300 запросить цену → | Suction уплотнитель /y | |
| 13 | A9VP123400 запросить цену → | Воздуховод /cyan | |
| 14 | A9VP123500 запросить цену → | Воздуховод | |
| 15 | A9VP123600 запросить цену → | Suction крышка | |
| 16 | A9VP124200 запросить цену → | Ozone крышка | |
| 17 | A9VP125600 запросить цену → | Suction воздуховод | |
| 18 | A9VP127201 запросить цену → | Suction уплотнитель /rear | |
| 19 | A9VP127300 запросить цену → | Suction воздуховод | |
| 20 | A9VP128000 запросить цену → | Sheet /2 | |
| 21 | A9VP123900 запросить цену → | Suction уплотнитель |
Main рама секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0Y5M15101 ✓ в наличии | Suction вентилятор мотор | |
| 2 | A9VP122201 запросить цену → | Уплотнительing part /5 | |
| 3 | A9VP122301 запросить цену → | Уплотнительing part /6 | |
| 4 | A9VP122401 запросить цену → | Уплотнительing part /9 | |
| 5 | A9VP122501 запросить цену → | Уплотнительing part /7 | |
| 6 | A9VP122601 запросить цену → | Уплотнительing part /8 | |
| 7 | A9VP123700 запросить цену → | Уплотнительing part /10 | |
| 8 | A9VP125000 запросить цену → | Печь (закрепление) воздуховод /2 | |
| 9 | A9VP125200 запросить цену → | Уплотнительing part /1 | |
| 10 | A9VP125800 запросить цену → | Connecting воздуховод | |
| 11 | A9VP127000 запросить цену → | Suction воздуховод /inside | |
| 12 | A9VP127101 запросить цену → | Suction воздуховод outside | |
| 13 | A9VP128100 запросить цену → | Support пластина /left | |
| 14 | A9VP128200 запросить цену → | Support пластина /right | |
| 15 | A9VP128900 запросить цену → | Fixing пластина /1 | |
| 16 | A9VP129100 запросить цену → | Печь (закрепление) воздуховод /3 | |
| 17 | A9VP129200 запросить цену → | Fixing пластина | |
| 18 | A9VP129401 запросить цену → | Печь (закрепление) воздуховод | |
| 19 | A9VP129800 запросить цену → | Печь (закрепление) воздуховод /2 | |
| 20 | A9VPR70200 ✓ в наличии | Filter box | |
| 21 | A9VPN13900 запросить цену → | Cooling relay жгут /6 | |
| 22 | AC57M15400 запросить цену → | Cooling вентилятор | |
| 23 | A50U463100 запросить цену → | Charging уплотнитель /3 |
Main рама секция (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | AA509900 запросить цену → | Креплениеing пластина /left | |
| 4 | A1RF815702 запросить цену → | Slide rail /left | |
| 5 | A9VP103200 запросить цену → | Reinforce rail | |
| 6 | A50U103301 запросить цену → | Support part /middle | |
| 7 | A50U105201 запросить цену → | Support rail /front | |
| 8 | A50U624000 запросить цену → | Lock claw | |
| 9 | A50U832100 запросить цену → | Reinforce rail /a | |
| 10 | A9VP106900 запросить цену → | Направляющая pin /left | |
| 11 | A9VP624100 запросить цену → | Lock part | |
| 12 | A9VP881500 запросить цену → | Slide rail |
Main рама секция (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | J03M10000 запросить цену → | Вентилятор мотор | |
| 2 | A50U101602 запросить цену → | Auxiliary пластина /left | |
| 3 | A50U363900 запросить цену → | Collection направляющая | |
| 4 | A9VP108100 запросить цену → | Power supply панель /f | |
| 5 | A9VP109800 запросить цену → | Protection film | |
| 6 | A9VP111100 запросить цену → | Connecting пластина /f | |
| 7 | A9VP894500 запросить цену → | Выход бумаги воздуховод /upper | |
| 8 | A9VPN13600 запросить цену → | Cooling relay жгут /3 | |
| 9 | A9VPN12700 запросить цену → | Cooling relay жгут /7 | |
| 10 | AC57M15800 запросить цену → | Cooling вентилятор |
Main рама секция (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A50U105100 запросить цену → | Support пластина /a | |
| 3 | A50U106502 запросить цену → | Печь (закрепление) пластина | |
| 4 | A50U106600 запросить цену → | Печь (закрепление) пластина /b | |
| 5 | A50U106700 запросить цену → | Swing вал | |
| 6 | A50U130600 запросить цену → | Креплениеing пластина outside | |
| 7 | A9VP102200 запросить цену → | Support пластина /left rear | |
| 8 | A9VP102700 запросить цену → | Fixing pin | |
| 9 | A9VP103405 ✓ в наличии | Fixing пластина /left rear | |
| 10 | A9VP103600 запросить цену → | Fixing пластина | |
| 11 | A9VP104300 запросить цену → | Fixing pin | |
| 12 | A9VP104800 запросить цену → | Connecting рама | |
| 13 | A9VP107901 запросить цену → | Input пластина | |
| 14 | A9VP108200 запросить цену → | Направляющая part /rear | |
| 15 | A9VP108500 запросить цену → | Направляющая part /rear | |
| 16 | A9VP109600 запросить цену → | Направляющая панель /rear | |
| 17 | A9VP109900 ✓ в наличии | Electric comp. cooling filter | |
| 18 | A9VP129700 запросить цену → | Drive воздуховод | |
| 19 | A9VP164002 запросить цену → | Fixing пластина /b | |
| 20 | A50U136501 запросить цену → | Крышка | |
| 21 | A50U108400 запросить цену → | Thermal insulation уплотнитель |
Main рама секция (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | AA10091F запросить цену → | Mainbody fixing stopper | |
| 3 | A9VE110100 запросить цену → | Castor /a | |
| 4 | A9VE110200 запросить цену → | Castor /b | |
| 8 | J03M10000 запросить цену → | Вентилятор мотор | |
| 9 | A03U734500 запросить цену → | Support screw /a | |
| 10 | A50U102704 запросить цену → | Protection пластина | |
| 11 | A50U106300 запросить цену → | Lock screw | |
| 12 | A50U366601 запросить цену → | Regulating пластина | |
| 13 | A50U368000 запросить цену → | Collection уплотнитель /2 | |
| 14 | A50U855200 запросить цену → | Lifting base рама | |
| 15 | A9VP105300 запросить цену → | Holding пластина | |
| 16 | A9VP830700 запросить цену → | Крышка пластина | |
| 17 | A9VP854400 запросить цену → | Воздуховод /b | |
| 18 | A9VP857000 запросить цену → | Креплениеing пластина /b | |
| 19 | A9VP870200 запросить цену → | Roll /a | |
| 20 | A9VPN14601 запросить цену → | Cooling relay жгут /11 | |
| 21 | A9VPN14701 запросить цену → | Cooling relay жгут /12 | |
| 22 | AC57M15800 запросить цену → | Cooling вентилятор | |
| 23 | A85C102000 запросить цену → | Adjusting part | |
| 24 | A9VP103102 запросить цену → | Fixing направляющая | |
| 25 | A9VP361900 запросить цену → | Regulating вал |
Main рама секция (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U103800 запросить цену → | Направляющая part /front | |
| 2 | A50U104401 запросить цену → | Positioning вал /front | |
| 3 | A50U105800 запросить цену → | Writing направляющая /front | |
| 4 | A50U110000 запросить цену → | Positioning вал /upper | |
| 5 | AC57314300 запросить цену → | Уплотнитель /4 | |
| 6 | A50U314800 запросить цену → | Receiving sheet | |
| 7 | A50U318601 запросить цену → | Positioning pin /rear | |
| 8 | A50U318700 запросить цену → | Auxiliary pad | |
| 9 | A9VP103700 запросить цену → | Pressing part | |
| 10 | A9VP105401 запросить цену → | Направляющая pin /right front | |
| 11 | A9VPR74200 запросить цену → | Ph protection стекло в сборе | |
| 12 | A50U408101 запросить цену → | Receiving lower tray |
Main рама секция (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A50U104500 запросить цену → | Positioning вал /rear | |
| 4 | A50U104901 запросить цену → | Inner partition | |
| 5 | A50U105000 запросить цену → | Lock пластина | |
| 6 | A1DU622200 запросить цену → | Креплениеing screw | |
| 7 | A9VPR74600 запросить цену → | Hv power supply / 2 в сборе | |
| 8 | A50U508301 запросить цену → | Соленоид release пружина | |
| 9 | A50U509300 запросить цену → | Separating cam | |
| 10 | A50U510400 запросить цену → | Крышка | |
| 11 | A50UF50700 запросить цену → | Креплениеing stay caulking | |
| 12 | A9VPR74500 запросить цену → | Hv power supply / 1 в сборе | |
| 13 | A9VPR74700 запросить цену → | Hv power supply / 3 в сборе |
Main рама секция (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A1DU764000 запросить цену → | Пружина | |
| 4 | A50U731900 запросить цену → | Lifting spacer /1 | |
| 5 | A50U734100 запросить цену → | Направляющая screw | |
| 6 | A50U737302 запросить цену → | Fixing screw /1 | |
| 7 | A50U737800 запросить цену → | Protection sheet /1 | |
| 8 | A50U738001 запросить цену → | Shutter | |
| 9 | A50U749600 запросить цену → | Idler sleeve /1 | |
| 10 | A50U749700 запросить цену → | Idler sleeve /2 | |
| 11 | A50U753100 запросить цену → | Pressing пружина | |
| 12 | A5AWM15101 запросить цену → | Cooling вентилятор | |
| 13 | A9VP106800 запросить цену → | Fixing вал | |
| 14 | A9VP735100 запросить цену → | Auxiliary уплотнитель /a | |
| 15 | A9VP735200 запросить цену → | Auxiliary уплотнитель /b | |
| 16 | A9VP735400 запросить цену → | Креплениеing stay /4 | |
| 17 | A9VP735500 запросить цену → | Креплениеing stay /3 | |
| 18 | A9VP735600 запросить цену → | Направляющая part /13 | |
| 19 | A9VP735700 запросить цену → | Направляющая part /14 | |
| 20 | A9VP735800 запросить цену → | Positioning sleeve /4 | |
| 21 | A9VP738100 запросить цену → | Cushion | |
| 22 | A9VP739000 запросить цену → | Креплениеing пластина | |
| 23 | A9VP749400 запросить цену → | Креплениеing stay /rear | |
| 24 | A9VPN11300 запросить цену → | Печь (закрепление) relay жгут /d | |
| 25 | A9VPN12800 запросить цену → | Печь (закрепление) relay жгут /2 |
Operation панель секция (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AC57195001 запросить цену → | Operation sheet | |
| 1 | AC57205001 запросить цену → | Operation sheet | |
| 1 | AC57205101 запросить цену → | Operation sheet | |
| 1 | AC57205300 запросить цену → | Operation sheet | |
| 1 | AC57205201 запросить цену → | Operation sheet |
Operation панель секция (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U190900 запросить цену → | Ope. узел креплениеing stay /1 | |
| 2 | A03U191400 запросить цену → | Support пластина /upper | |
| 3 | A03U191500 запросить цену → | Support пластина /lower | |
| 4 | A03U191600 запросить цену → | Креплениеing пластина /t | |
| 5 | A03U191700 запросить цену → | Rotation пружина /t | |
| 6 | A03U191800 запросить цену → | Rotation spacer /1 | |
| 7 | A03U191900 запросить цену → | Rotation spacer /2 | |
| 8 | A03U192000 запросить цену → | Fixing part /t | |
| 9 | A03U192100 запросить цену → | Fixing вал /u | |
| 10 | A03U192200 запросить цену → | Rotation вал /t | |
| 11 | A03U193400 запросить цену → | Operation крышка /e | |
| 12 | A03U193600 запросить цену → | Swing крышка /lower | |
| 13 | A03U193700 запросить цену → | Swing крышка /upper | |
| 14 | A9VPN29001 запросить цену → | Ope. узел control жгут /1 | |
| 15 | A9VPN29101 запросить цену → | Ope. узел control жгут /2 | |
| 16 | A9VE193300 запросить цену → | Operation крышка /c | |
| 17 | A9VE193500 запросить цену → | Operation крышка /d | |
| 18 | A9VE193800 запросить цену → | Operation крышка /i | |
| 19 | A9VE194000 запросить цену → | Operation крышка /f | |
| 20 | A9VE194100 запросить цену → | Operation крышка /g | |
| 21 | AC57R70500 запросить цену → | Ope.узел в сборе |
Operation панель секция (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA75010E запросить цену → | Барабан support bearing | |
| 2 | A03U190500 запросить цену → | Ope. узел креплениеing рычаг /lower | |
| 3 | A03U190600 запросить цену → | Ope. узел креплениеing рычаг /upper | |
| 4 | A03U190700 запросить цену → | Support пластина /1 | |
| 5 | A03U190802 запросить цену → | Support пластина /2 | |
| 6 | A03U191100 запросить цену → | Support пластина /3 | |
| 7 | A03U191201 запросить цену → | Support пружина | |
| 8 | A03U191301 запросить цену → | Ope. узел support pipe | |
| 9 | A03U192300 запросить цену → | Stopper screw /a | |
| 10 | A03U195302 запросить цену → | Regulating пластина | |
| 11 | A03U195400 запросить цену → | Regulating part | |
| 12 | A03U195500 запросить цену → | Rotation stopper | |
| 13 | A03UF19100 запросить цену → | Основной блок attachment caulking | |
| 14 | A1DU190101 запросить цену → | Installing пластина | |
| 15 | A1DUH11000 запросить цену → | Relay плата/u в сборе | |
| 16 | A9VE193100 запросить цену → | Operation крышка /upper | |
| 17 | A9VE193200 запросить цену → | Operation крышка /lower | |
| 18 | A9VE193900 запросить цену → | Operation крышка /j |
Operation панель секция (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AC57190301 запросить цену → | Operation casing /1 | |
| 2 | A0G6192700 запросить цену → | Ground пластина /1 | |
| 3 | A0G6192900 запросить цену → | Ground пластина /2 | |
| 4 | A0G6N18400 запросить цену → | Ope.узел control жгут /3 | |
| 5 | A1RFN28300 запросить цену → | Ope.узел wiring /1 | |
| 6 | A0G6192400 запросить цену → | Holding cushion /upper | |
| 7 | A0G6192500 запросить цену → | Holding cushion /right | |
| 8 | A0G6H06000 запросить цену → | Operation плата /3 в сборе | |
| 9 | A0P0M73100 запросить цену → | Speaker | |
| 10 | A4EU190413 запросить цену → | Operation пластина | |
| 11 | A4EUM75800 запросить цену → | Ope.узел lcd | |
| 12 | A4EUN28500 запросить цену → | Ope.узел wiring /4 | |
| 13 | A9VEM75500 запросить цену → | Ope. узел touch панель | |
| 14 | AC57190102 запросить цену → | Operation крышка /front | |
| 15 | AC57190201 запросить цену → | Operation крышка /rear | |
| 17 | A0G6193700 запросить цену → | Operation button /7 | |
| 18 | A0G6194000 запросить цену → | Operation button /9 | |
| 19 | A4EU194200 запросить цену → | Fixing держатель | |
| 20 | A799H04001 запросить цену → | Operation плата /1 в сборе | |
| 21 | AC57194101 запросить цену → | Operation knob /1 | |
| 22 | AC57193100 запросить цену → | Operation button /1 | |
| 23 | AC57193200 запросить цену → | Operation button /2 | |
| 24 | AC57193400 запросить цену → | Operation button /4 | |
| 25 | AC57193500 запросить цену → | Operation button /5 | |
| 26 | AC57193600 запросить цену → | Indicating part /1 | |
| 27 | AC57193800 запросить цену → | Operation button /10 | |
| 28 | AC57193900 запросить цену → | Operation button /8 |
Write секция (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A9VP118200 запросить цену → | Pressing stay /black | |
| 2 | A9VPN26500 запросить цену → | Ld жгут /1 | |
| 3 | A50U319301 запросить цену → | Connecting пластина /1 | |
| 4 | A50U318300 запросить цену → | Pressing пружина /r | |
| 5 | A50U318700 запросить цену → | Auxiliary pad | |
| 6 | A50U318900 запросить цену → | Pressing направляющая | |
| 7 | A9VP118100 запросить цену → | Pressing stay /color | |
| 8 | A9VPR72011 запросить цену → | Ph узел | |
| 9 | A9VPN27000 запросить цену → | Polygon relay жгут /1 | |
| 10 | A9VP108900 запросить цену → | Fixing пластина | |
| 11 | A9VPN26600 запросить цену → | Ld жгут /2 |
Process carriage секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U342900 запросить цену → | Protection крышка | |
| 2 | A50U944302 запросить цену → | Processing label /2 | |
| 3 | A50U948001 запросить цену → | Caution label | |
| 4 | A50U945601 запросить цену → | Operation label | |
| 5 | A9VP346400 запросить цену → | Operation handle | |
| 6 | A9VP346602 запросить цену → | Крышка воздуховод /b | |
| 7 | A9VP346701 запросить цену → | Open/close крышка | |
| 8 | A9VP346800 запросить цену → | Креплениеing пластина | |
| 9 | A9VP346900 запросить цену → | Suction уплотнитель | |
| 10 | A9VP944200 запросить цену → | Processing label /1 | |
| 11 | AC0C307001 запросить цену → | Caution label /2 |
Process carriage секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U342502 запросить цену → | Set collar | |
| 2 | A50U342600 запросить цену → | Collar | |
| 3 | A50U945601 запросить цену → | Operation label | |
| 4 | A9VP223000 запросить цену → | Positioning направляющая | |
| 5 | A9VP223100 запросить цену → | Перенос направляющая | |
| 6 | A9VP223201 запросить цену → | Fixing screw | |
| 7 | A9VP223300 запросить цену → | Release spacer | |
| 8 | A9VP223401 запросить цену → | Fixing knob | |
| 9 | A9VP223500 запросить цену → | Operation coil пружина | |
| 10 | A9VP223600 запросить цену → | Fixing screw | |
| 11 | A9VP223700 запросить цену → | Перенос вал | |
| 12 | A9VP224300 запросить цену → | Pressing направляющая | |
| 13 | A9VP346400 запросить цену → | Operation handle | |
| 14 | A9VP346800 запросить цену → | Креплениеing пластина | |
| 15 | A9VPR73300 запросить цену → | Проявка drive в сборе | |
| 16 | A9VPN12400 запросить цену → | Проявка жгут /1 |
Process carriage секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A00J617800 ✓ в наличии | Ball bearing | |
| 4 | A50U949700 запросить цену → | Replacement label /1 | |
| 5 | A85CM55600 ✓ в наличии | Photo датчик | |
| 6 | A9JTM10200 запросить цену → | Барабан мотор | |
| 7 | A9VP220600 запросить цену → | Проявка idler /1 45t | |
| 8 | A9VP221600 запросить цену → | Release пружина /2 | |
| 9 | A9VP222200 запросить цену → | Charging rail /2 | |
| 10 | A9VP222300 запросить цену → | Charging rail /1 | |
| 11 | A9VP224200 запросить цену → | Supply шестерня 19t | |
| 12 | A9VP224400 запросить цену → | Креплениеing пластина | |
| 13 | A9VP345700 запросить цену → | Positioning вал | |
| 14 | A9VPN12500 запросить цену → | Проявка detection жгут /1 | |
| 15 | A9VPN13000 запросить цену → | Drive relay жгут /2 | |
| 16 | AC57M10300 ✓ в наличии | Dc brushless мотор /25 |
Process carriage секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A00J617800 ✓ в наличии | Ball bearing | |
| 5 | A9VPR75400 ✓ в наличии | Cleaning мотор worm в сборе | |
| 6 | A92W223200 запросить цену → | Charging пружина | |
| 7 | A92W223400 запросить цену → | Charging coupling /2 | |
| 8 | A92W223600 запросить цену → | Coupling pin | |
| 9 | A9CE716000 запросить цену → | Ball bearing /s | |
| 10 | A9VP220401 запросить цену → | Coupling вал /c | |
| 11 | A9VP220500 запросить цену → | Idling шестерня 50t | |
| 12 | A9VP220900 запросить цену → | Coupling вал /d | |
| 13 | A9VP221100 запросить цену → | Coupling /d | |
| 14 | A9VP221400 запросить цену → | Release пластина | |
| 15 | A9VP221800 запросить цену → | Input шестерня 27/40t | |
| 16 | A9VP222100 запросить цену → | Detecting шестерня 43t | |
| 17 | A9VP222402 запросить цену → | Support пластина | |
| 18 | A9VP222500 запросить цену → | Charging idler 20t | |
| 19 | A9VP222600 запросить цену → | Drive вал | |
| 20 | A9VP222700 запросить цену → | Drive вал | |
| 21 | A9VP222800 запросить цену → | Drive pedestal /black | |
| 22 | A9VP222900 запросить цену → | Drive pedestal /1 | |
| 23 | A9VP223900 ✓ в наличии | Charging idler /1 20t | |
| 24 | A9VP224000 запросить цену → | Charging шестерня 20t |
Process carriage секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AC57974400 запросить цену → | Replacement label | |
| 5 | A50U342300 запросить цену → | Reinforce пластина | |
| 6 | A50U343301 запросить цену → | Receiving пружина | |
| 7 | A85CM55600 ✓ в наличии | Photo датчик | |
| 8 | A9VP340700 запросить цену → | Креплениеing rail | |
| 9 | A9VP341200 запросить цену → | Fixing stay /3 | |
| 10 | A9VP345400 запросить цену → | Protection крышка /lower | |
| 11 | A9VP345500 запросить цену → | Protection крышка /color | |
| 12 | A9VP345800 запросить цену → | Креплениеing пластина | |
| 13 | A9VP349400 запросить цену → | Positioning пластина | |
| 14 | A9VP349500 запросить цену → | Receiving film | |
| 15 | AC57343102 запросить цену → | Cleaning catch |
Process carriage секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U341002 запросить цену → | Protection крышка /2 | |
| 3 | A50U506500 запросить цену → | Support вал | |
| 4 | A85CM55600 ✓ в наличии | Photo датчик | |
| 5 | A9VP343601 запросить цену → | Rotation knob | |
| 6 | A9VP343900 запросить цену → | Перенос пластина /2 | |
| 7 | A9VP345200 запросить цену → | Креплениеing пластина /3 | |
| 8 | A9VP345300 запросить цену → | Креплениеing пластина /2 | |
| 9 | A9VP349001 запросить цену → | Wiring направляющая | |
| 10 | A9VP349301 запросить цену → | Направляющая case | |
| 11 | A9VPN12301 запросить цену → | Проявка жгут /3 | |
| 12 | A50U945601 запросить цену → | Operation label |
Process carriage секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J617800 ✓ в наличии | Ball bearing | |
| 2 | A1RF529300 запросить цену → | Ball bearing | |
| 3 | A50U337101 запросить цену → | Positioning rail /1 | |
| 4 | A50U337200 запросить цену → | Positioning rail /2 | |
| 5 | A50U337300 запросить цену → | Ground пластина пружина /rear | |
| 6 | A50U337400 запросить цену → | Ground пластина пружина /front | |
| 7 | A50U340501 запросить цену → | Перенос hinge | |
| 8 | A50U341301 запросить цену → | Positioning block /1 | |
| 9 | A50U343800 запросить цену → | Перенос пластина | |
| 10 | A50U344200 запросить цену → | Positioning вал | |
| 11 | A50U949700 запросить цену → | Replacement label /1 | |
| 12 | A50UR72K00 запросить цену → | Adjusting пластина caulking в сборе | |
| 13 | A93EM10600 запросить цену → | Вентилятор мотор | |
| 14 | A9VE222000 запросить цену → | Collar | |
| 15 | A9VP220701 запросить цену → | Coupling шестерня /c 28t | |
| 16 | A9VP346201 запросить цену → | Креплениеing пластина |
Process carriage секция (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A50UM30101 запросить цену → | Led array | |
| 4 | A85CM55600 ✓ в наличии | Photo датчик | |
| 5 | A92W343000 запросить цену → | Pressing block | |
| 6 | A92W345400 запросить цену → | Pressing пружина | |
| 7 | A9VP340300 запросить цену → | Positioning пластина | |
| 8 | A9VP349600 запросить цену → | Направляющая уплотнитель | |
| 9 | A9VP347100 запросить цену → | Направляющая rail | |
| 10 | A9VP347200 запросить цену → | Направляющая rail | |
| 11 | A9VP347300 запросить цену → | Holding пластина /rear | |
| 12 | A9VP347400 запросить цену → | Holding пластина /front | |
| 13 | A9VP347500 запросить цену → | Detecting рычаг | |
| 14 | A9VP347601 запросить цену → | Detecting actuator /front | |
| 15 | A9VP347801 запросить цену → | Креплениеing пластина | |
| 16 | A9VP347900 запросить цену → | Torsion coil пружина | |
| 17 | A9VP348000 запросить цену → | Holding пластина /front | |
| 18 | A9VP348100 запросить цену → | Charging уплотнитель /lower | |
| 19 | A9VP348200 запросить цену → | Pulling coil пружина | |
| 20 | A9VP348300 запросить цену → | Holding пластина /front | |
| 21 | A9VP348400 запросить цену → | Charging воздуховод /rear | |
| 22 | A9VP348500 запросить цену → | Charging воздуховод /front | |
| 23 | A9VP348611 запросить цену → | Charging уплотнитель /rear | |
| 24 | A9VP348700 запросить цену → | Charging уплотнитель /front | |
| 25 | A9VP348900 запросить цену → | Charging уплотнитель /upper | |
| 26 | A9VP349100 запросить цену → | Charging уплотнитель /lower | |
| 27 | A9VP349200 запросить цену → | Charging уплотнитель | |
| 28 | A9VPN13300 запросить цену → | Detection relay жгут /2 |
Каталог очень большой (2339 позиций). Показаны первые 27 узлов со схемами; полный список доступен по запросу.
