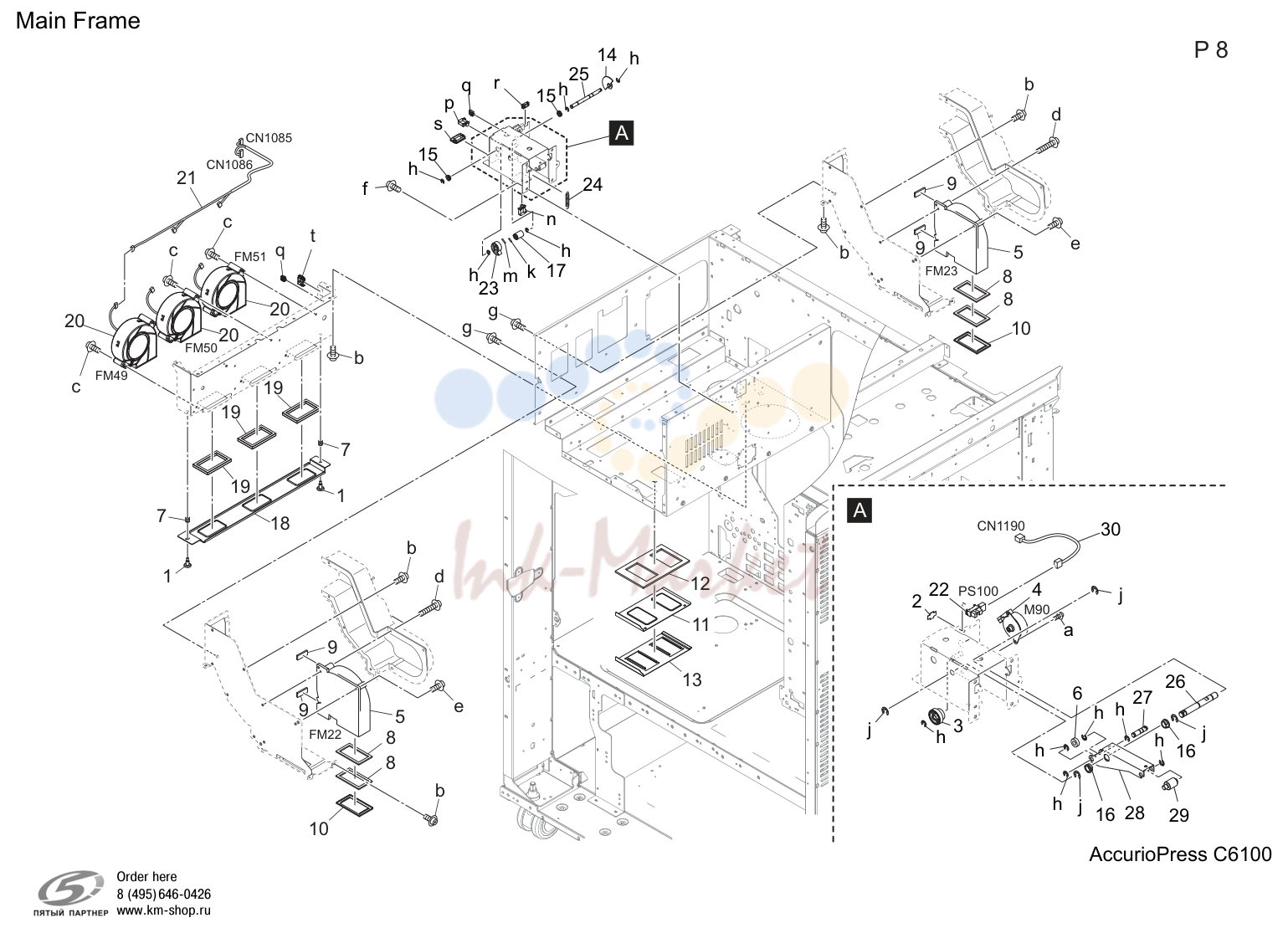

- Main рама (P8)

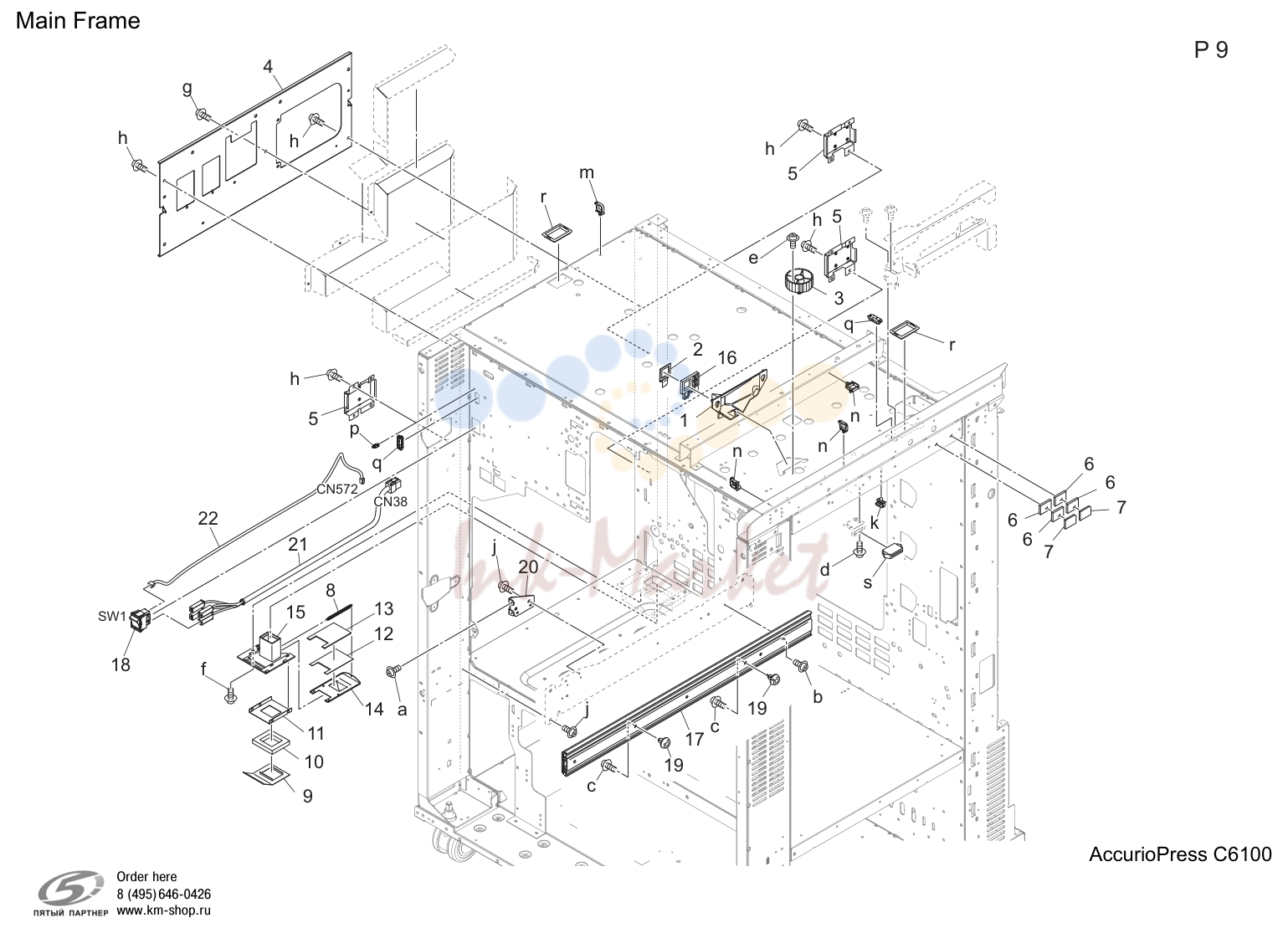

- Main рама (P9)

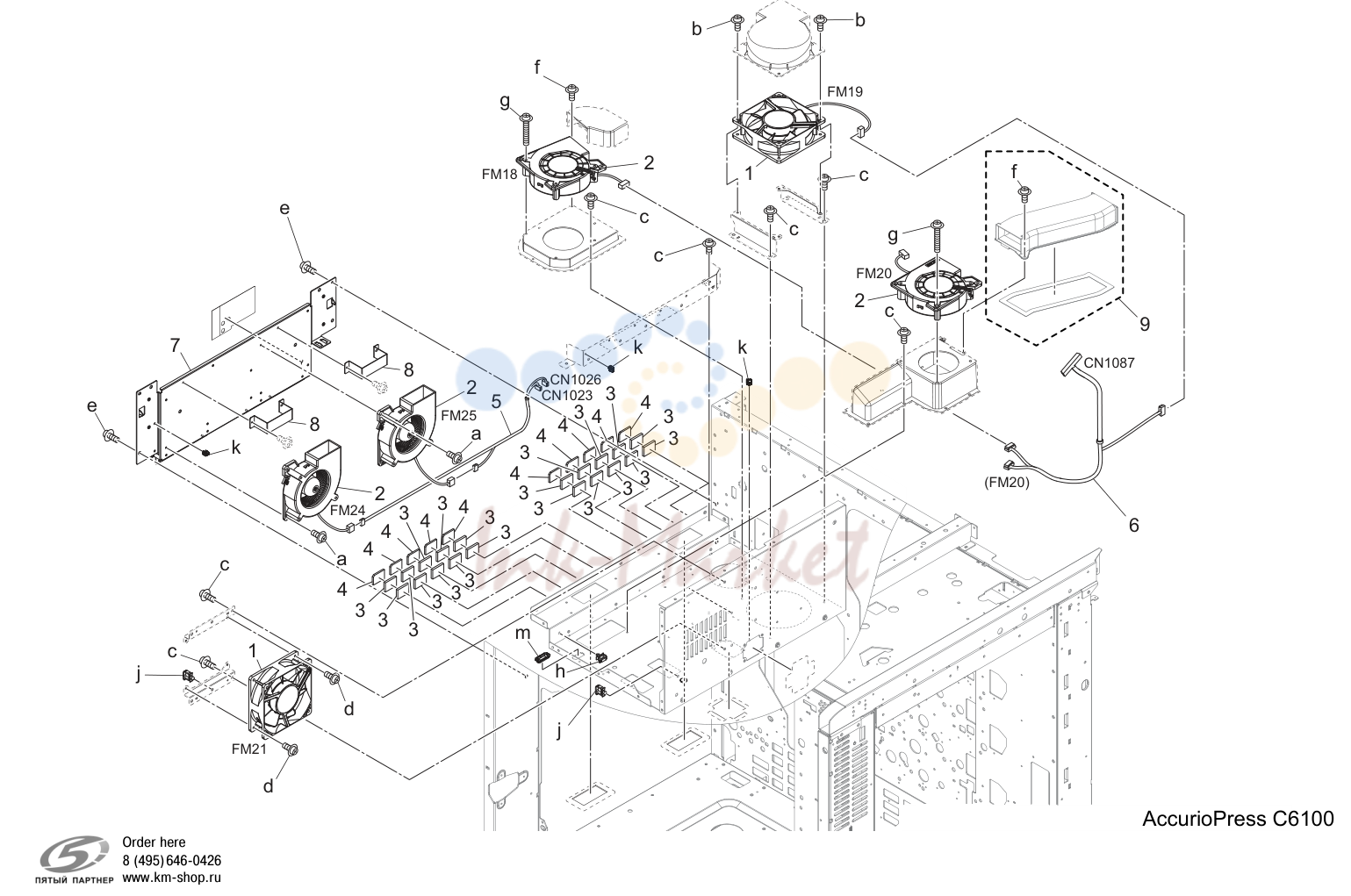

- Main рама (P10)

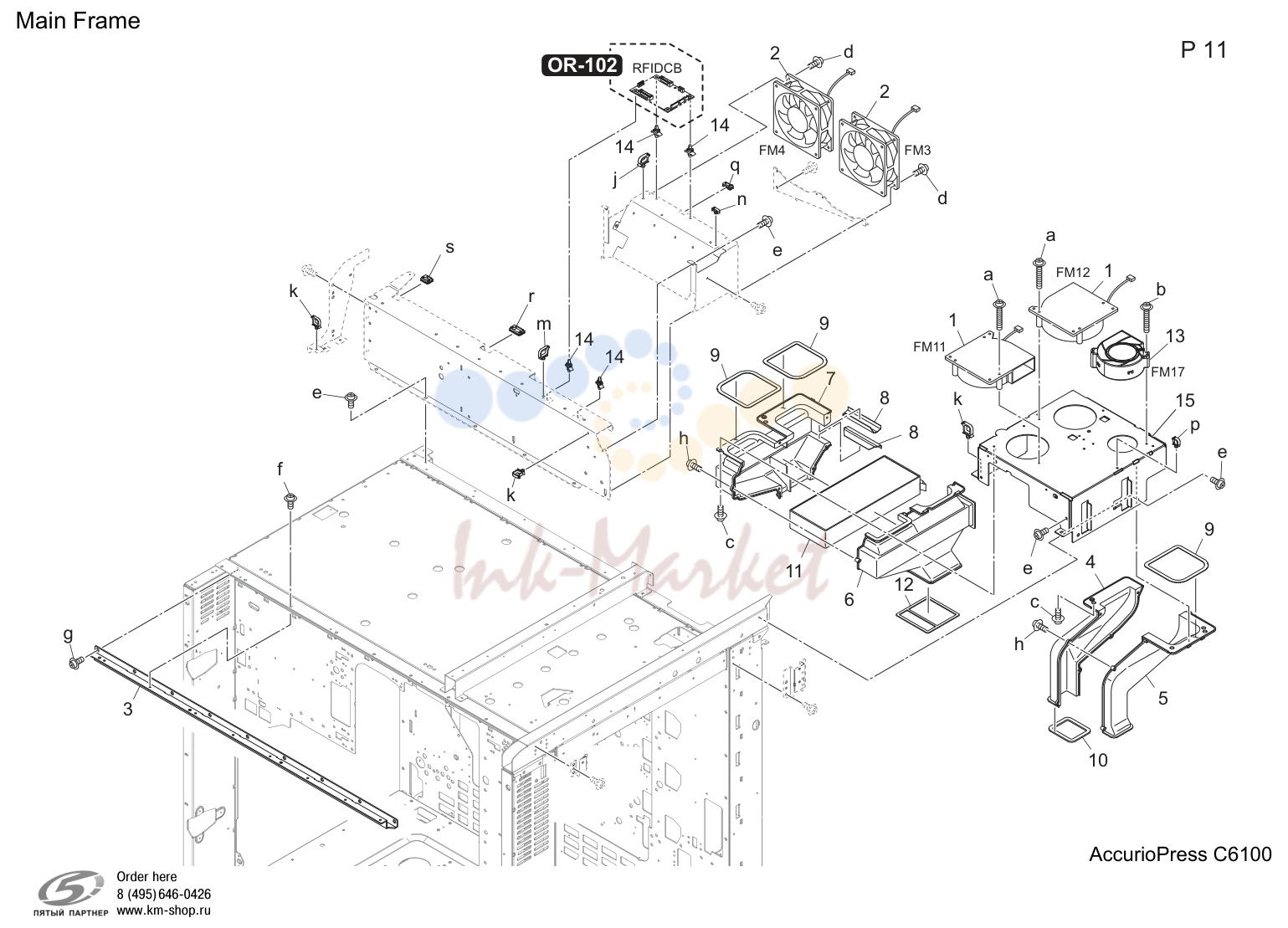

- Main рама (P11)

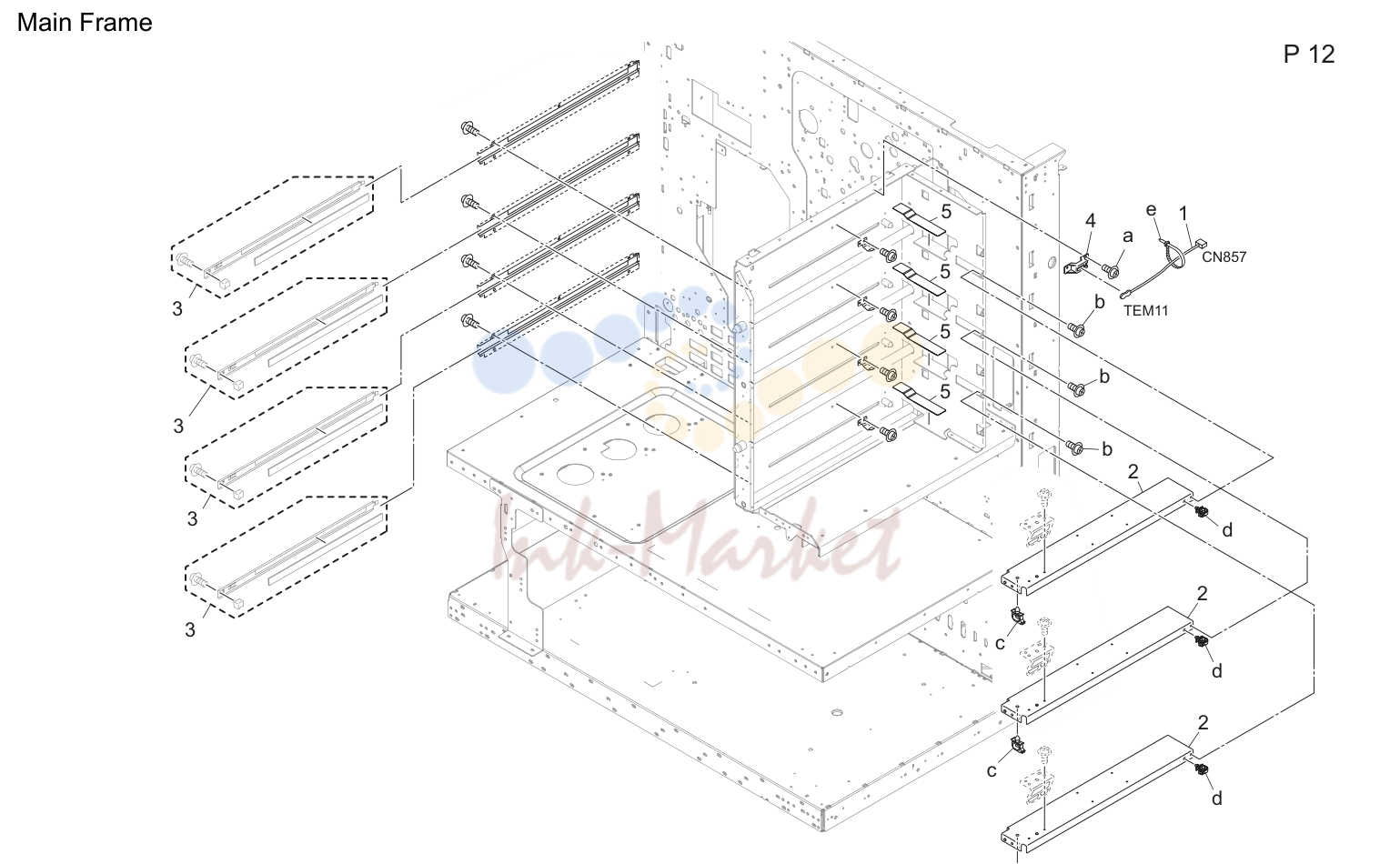

- Main рама (P12)

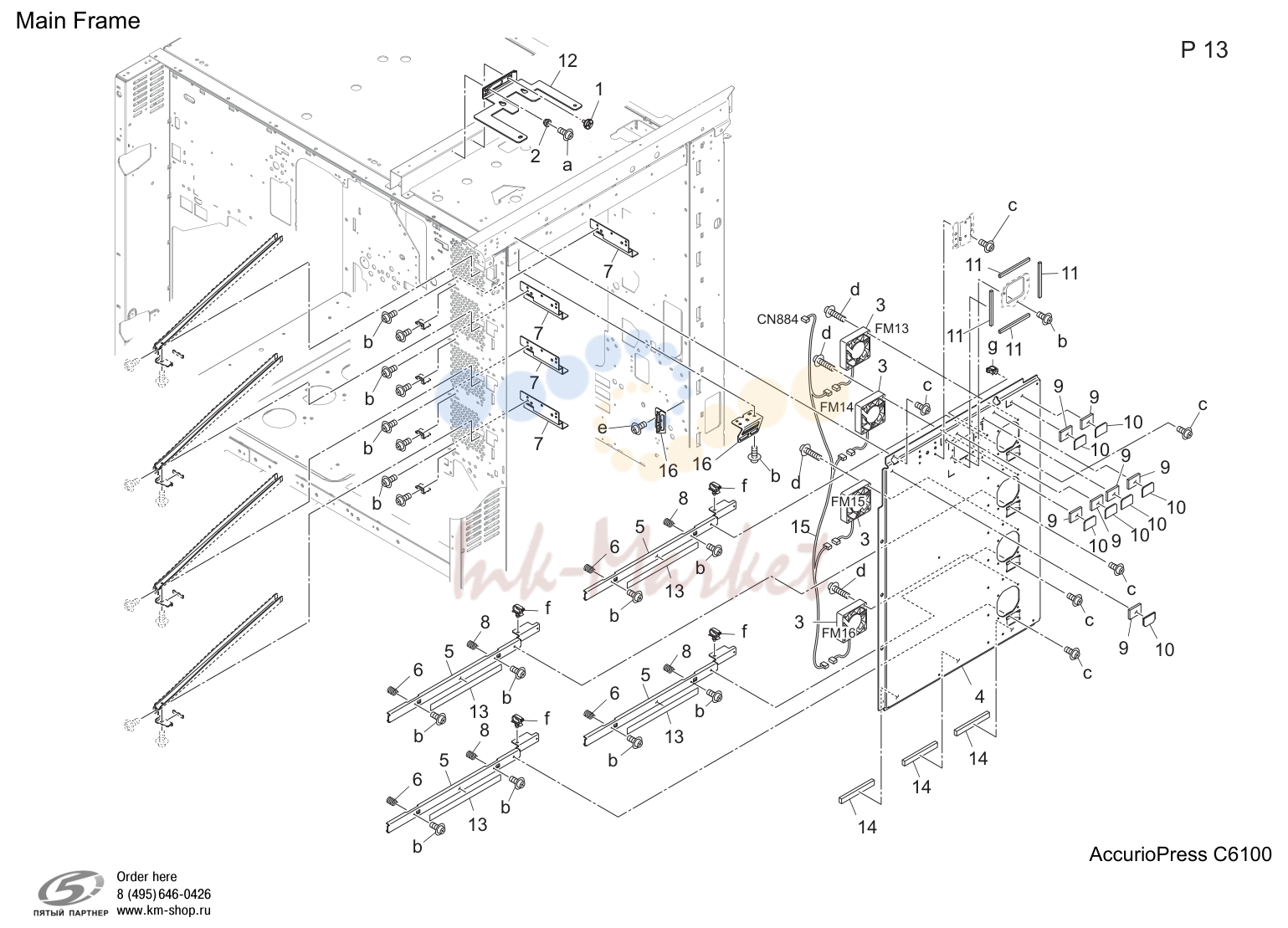

- Main рама (P13)

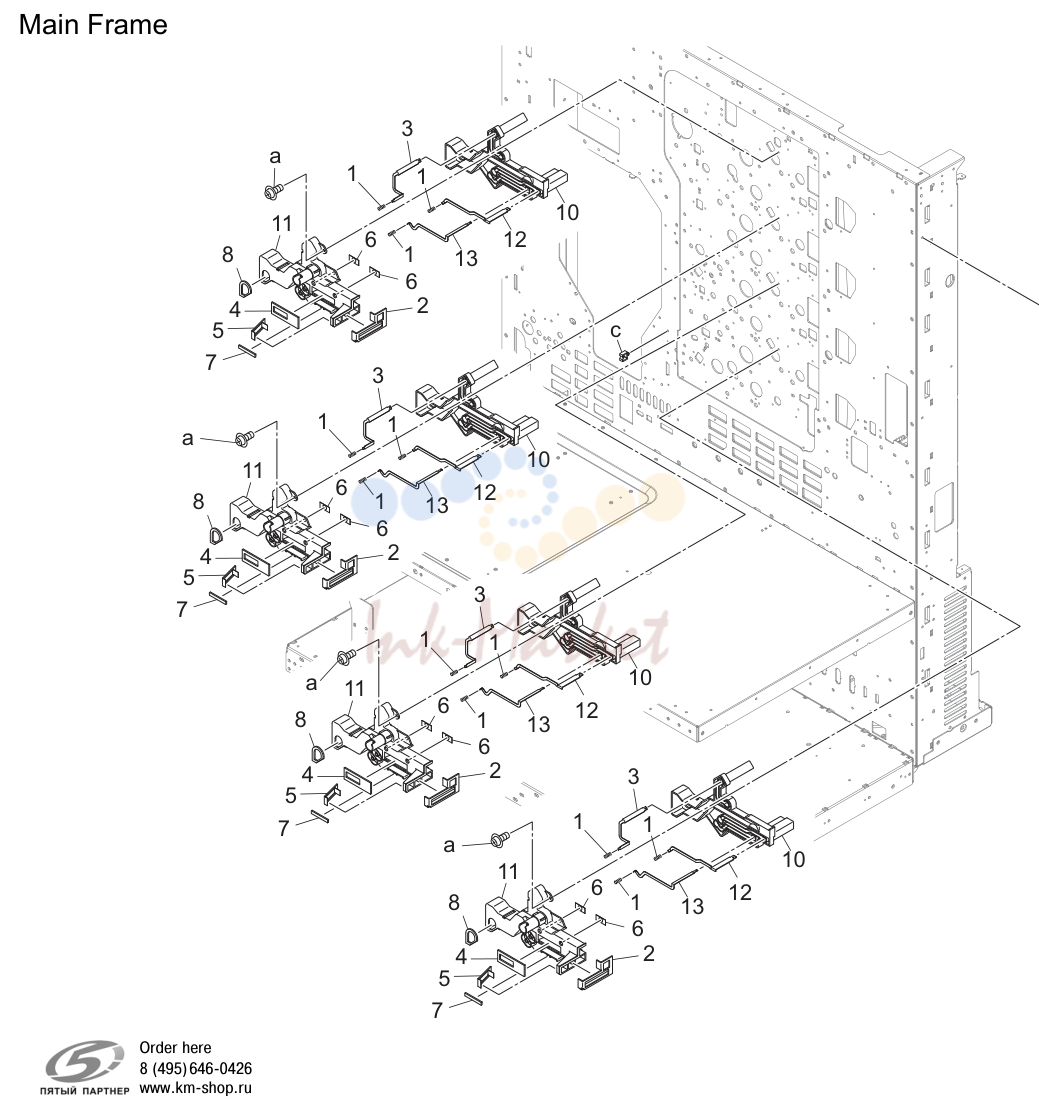

- Main рама (P14)

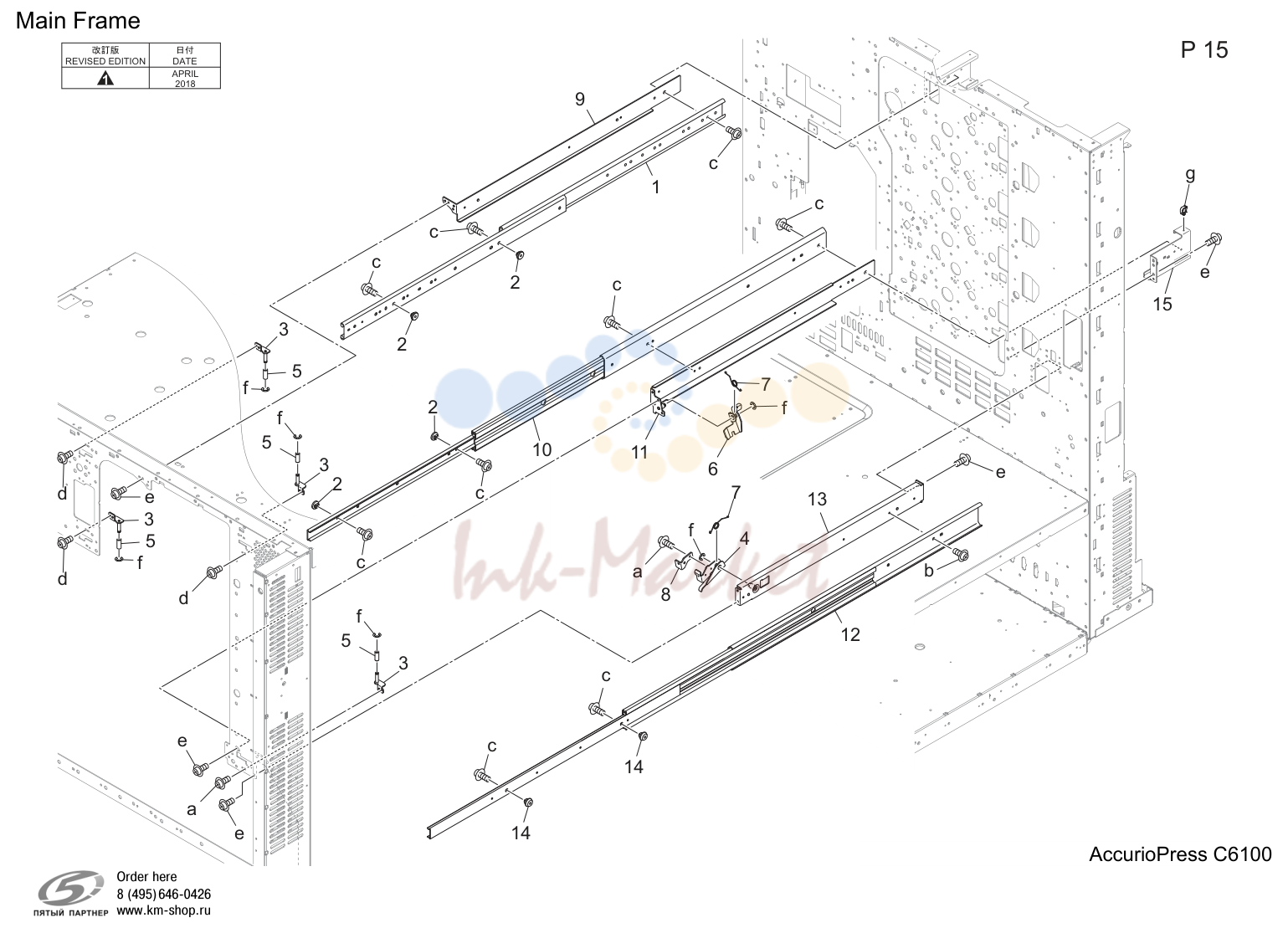

- Main рама (P15)

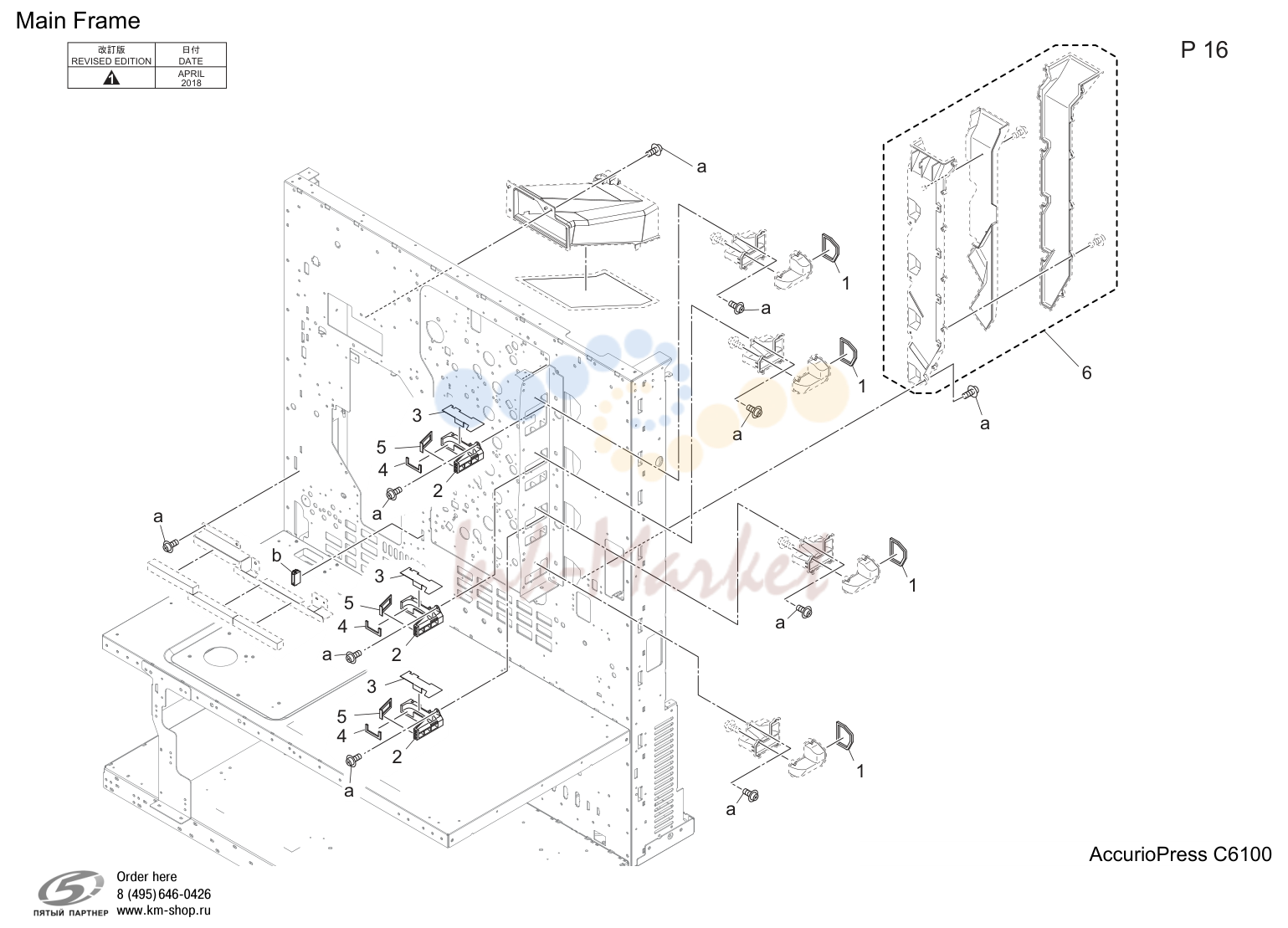

- Main рама (P16)

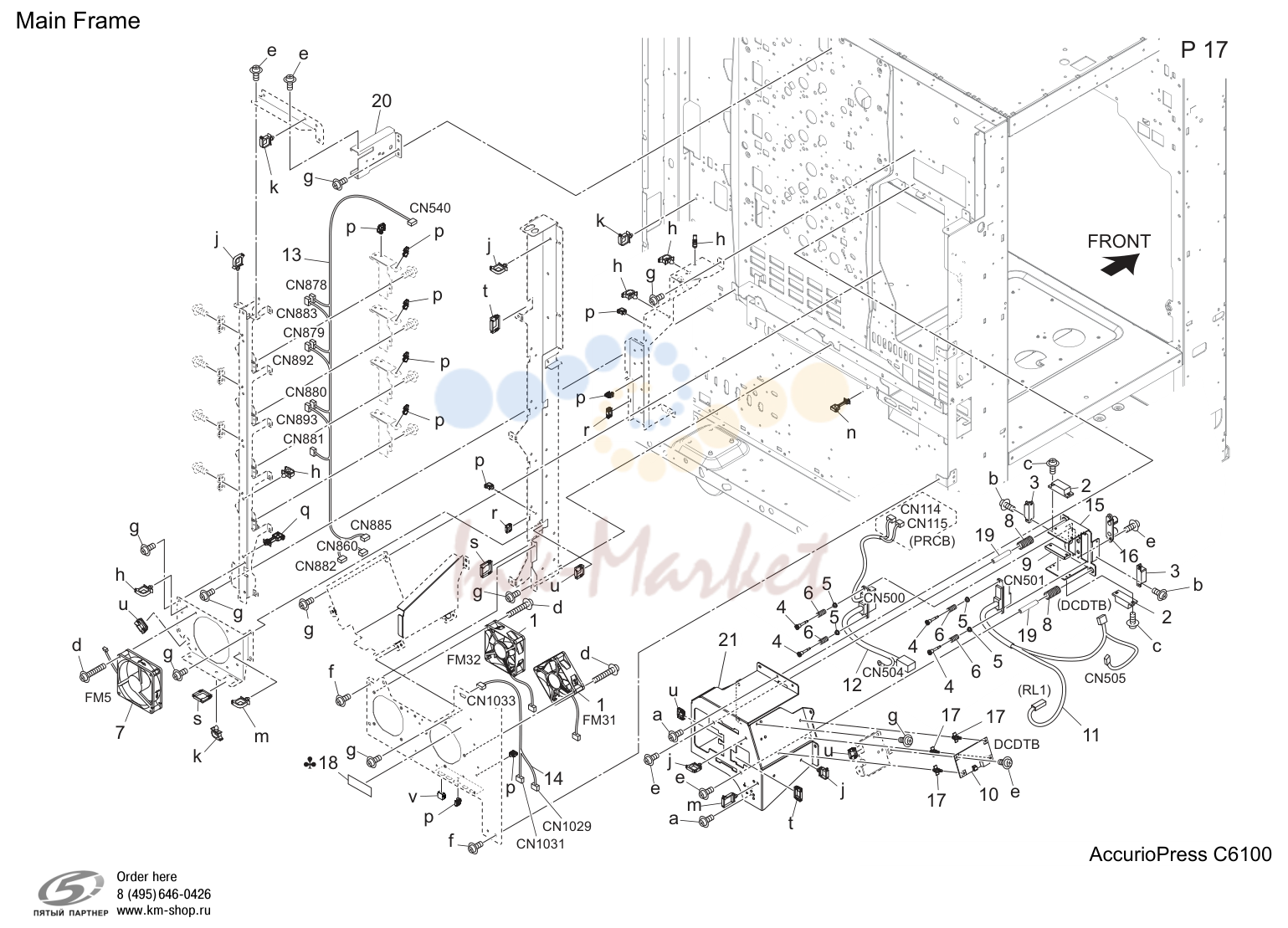

- Main рама (P17)

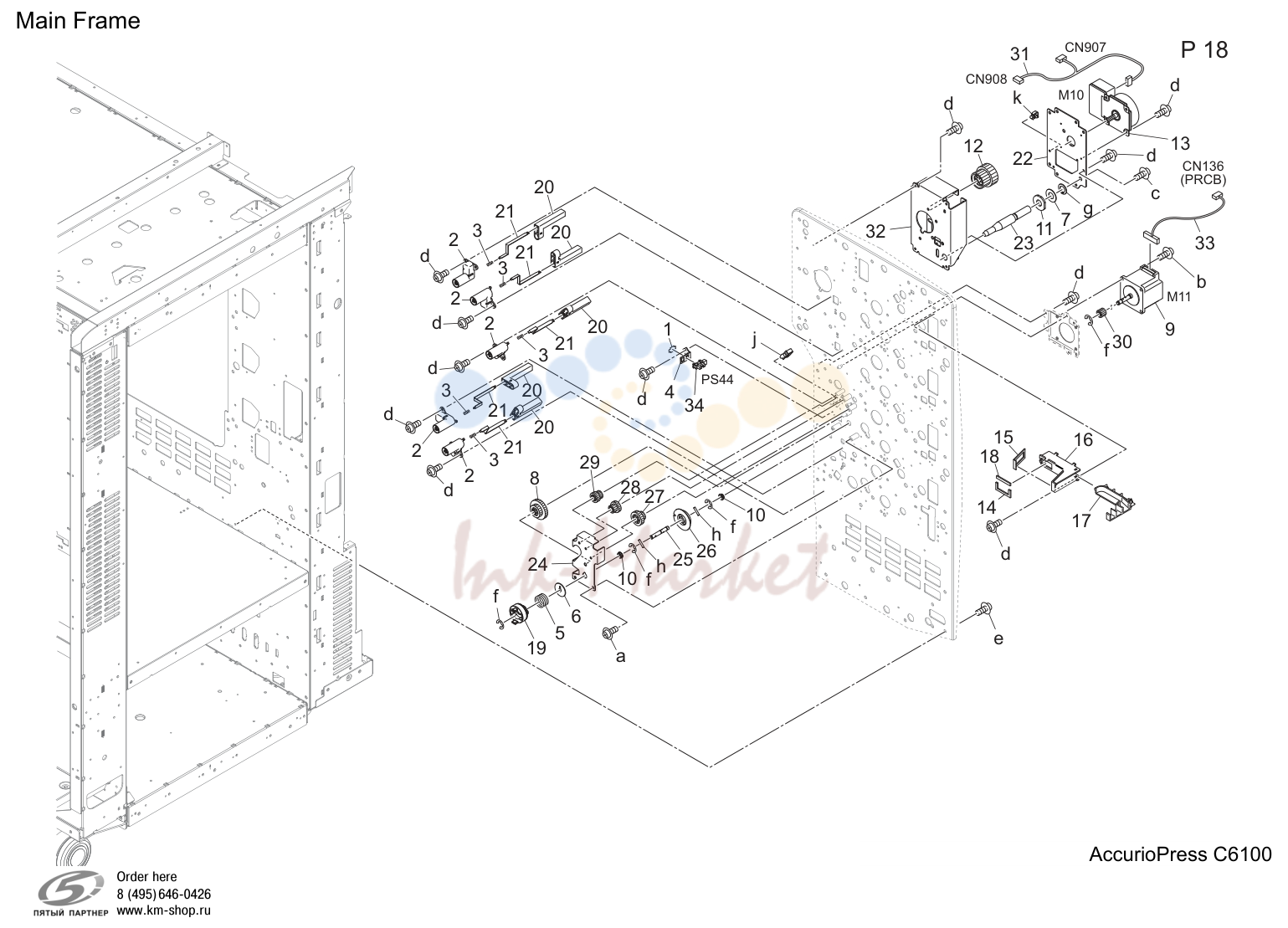

- Main рама (P18)

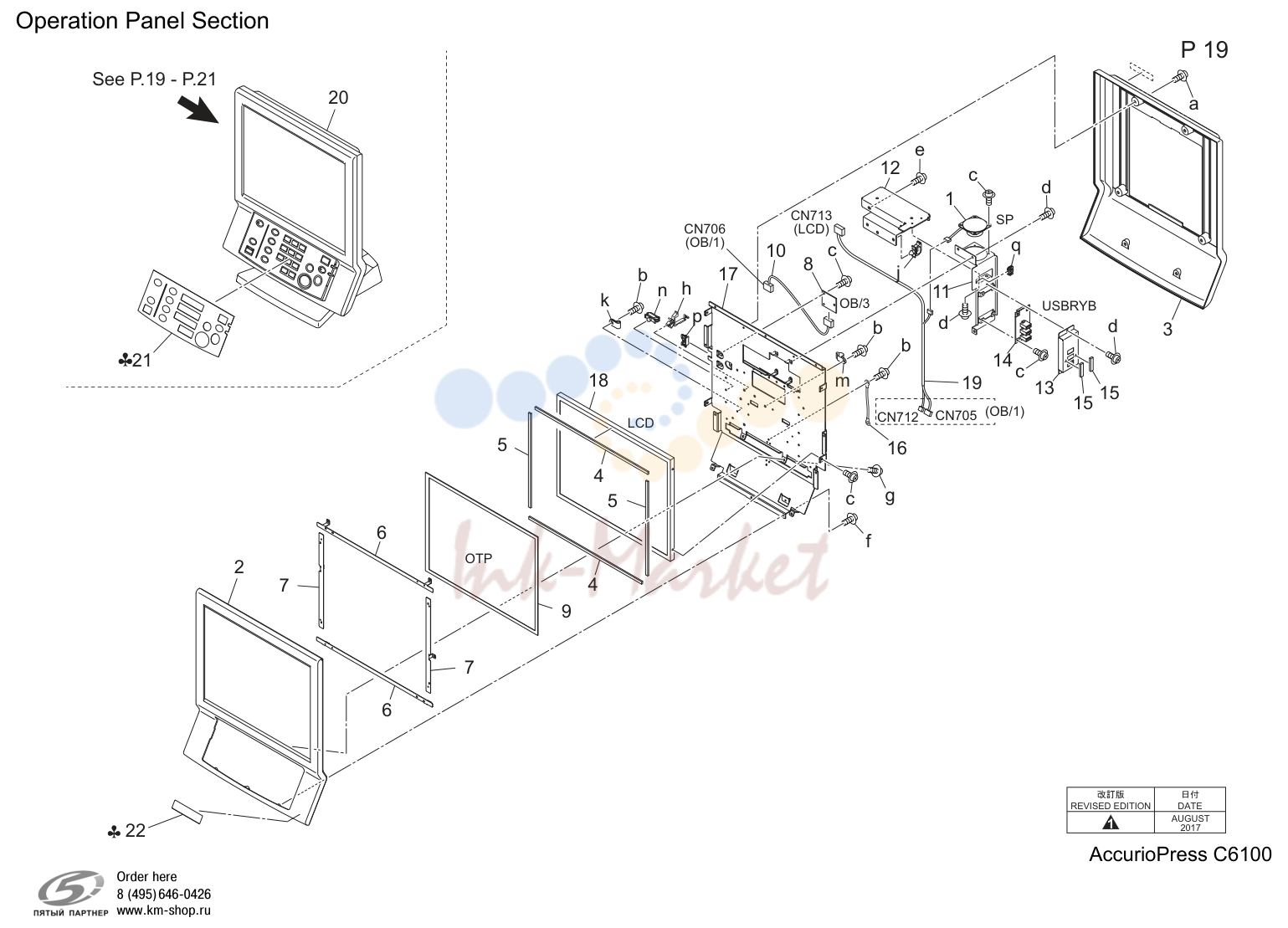

- Operation панель секция (P19)

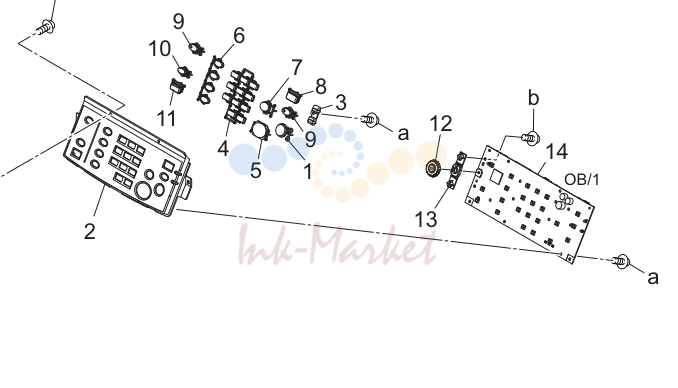

- Operation панель секция (P20)

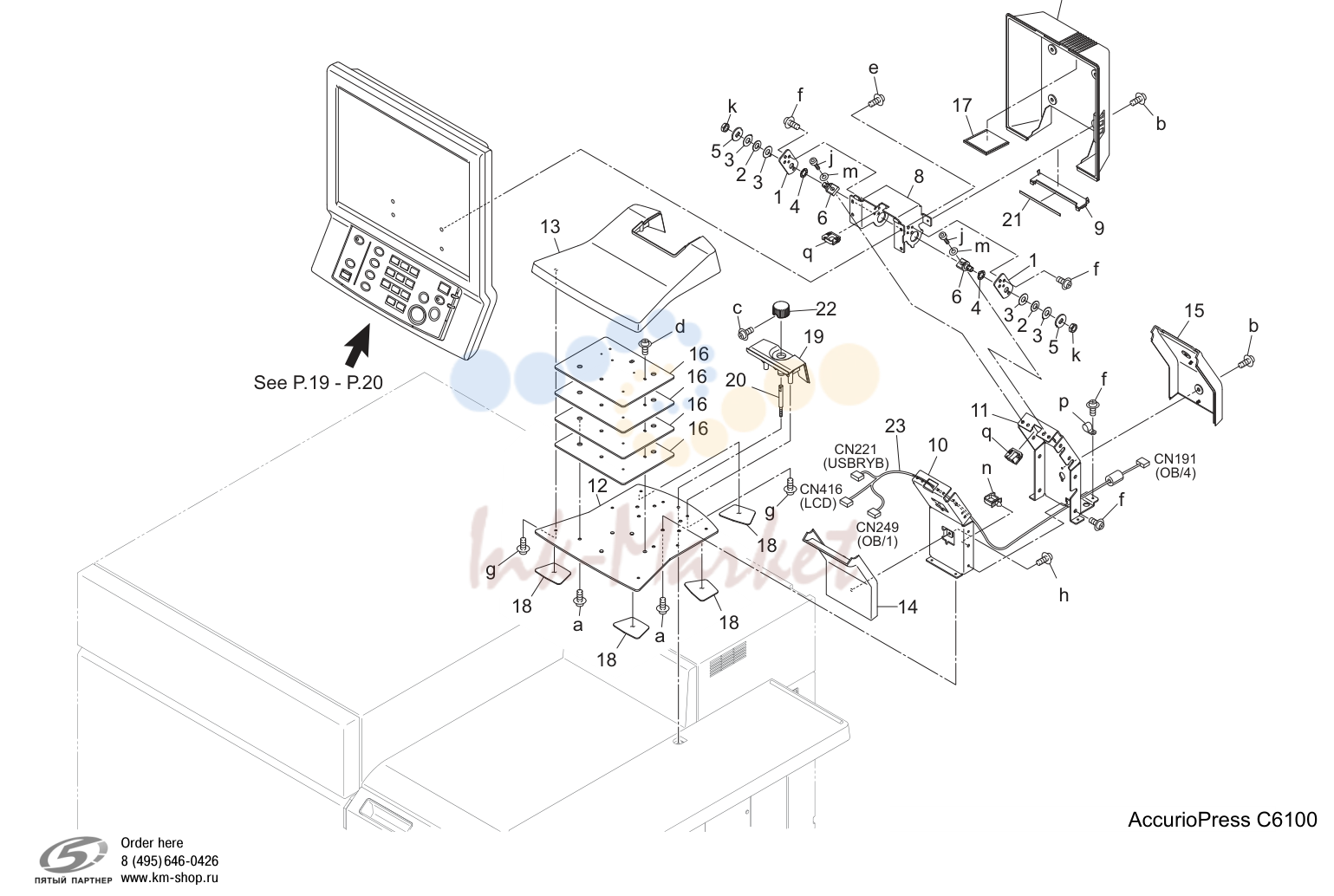

- Operation панель секция (P21)

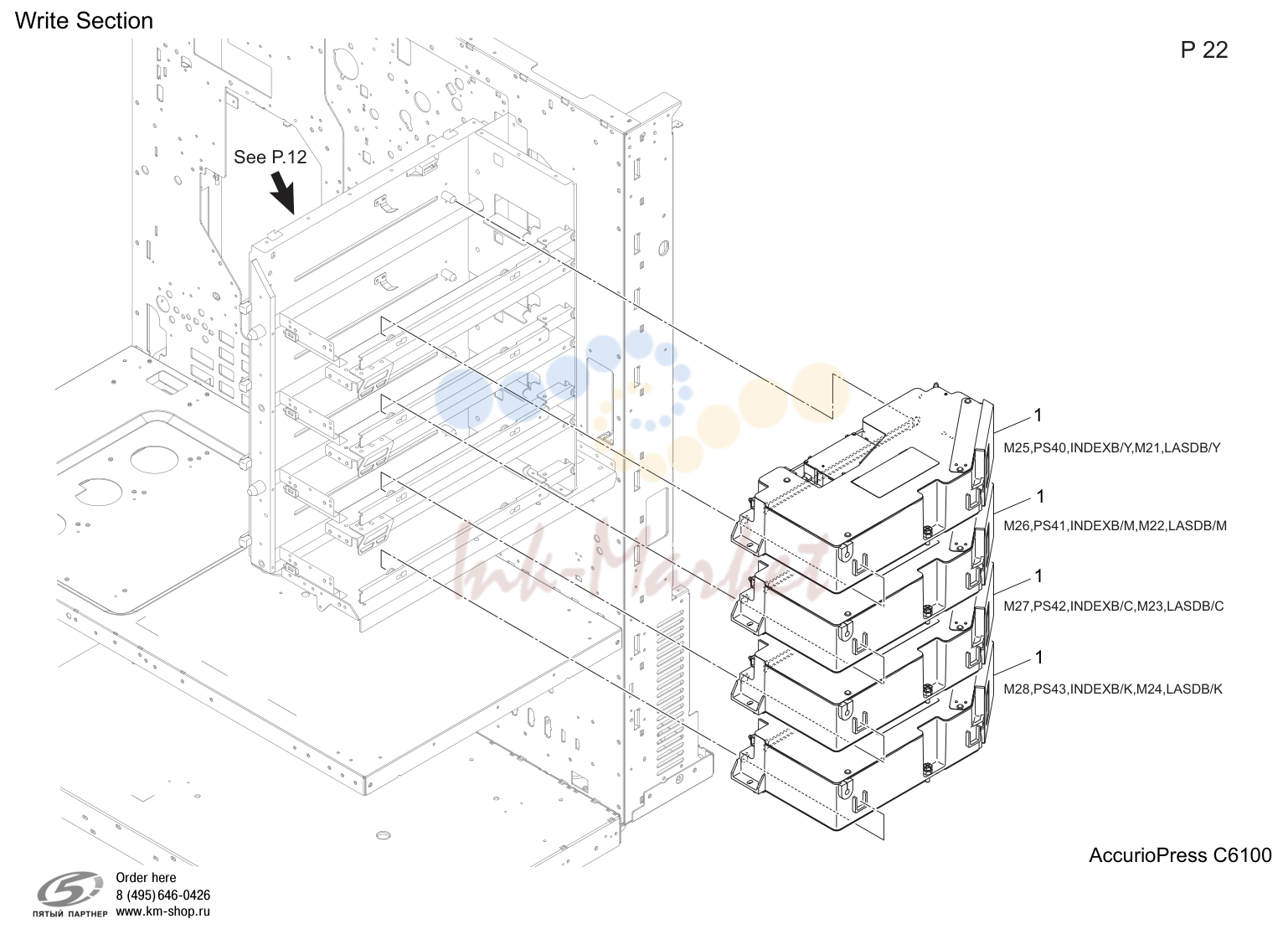

- Write секция (P22)

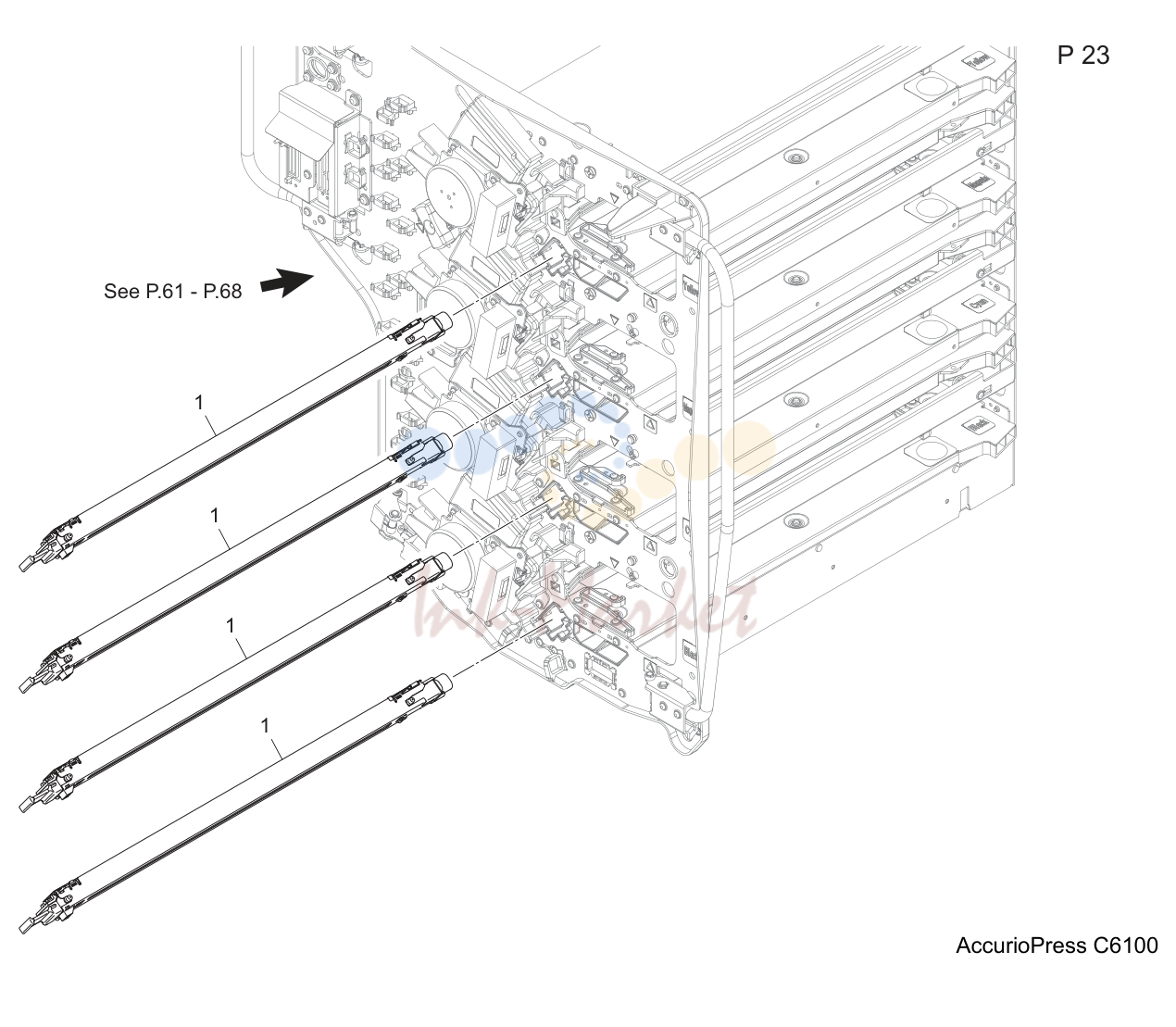

- Charging секция (P23)

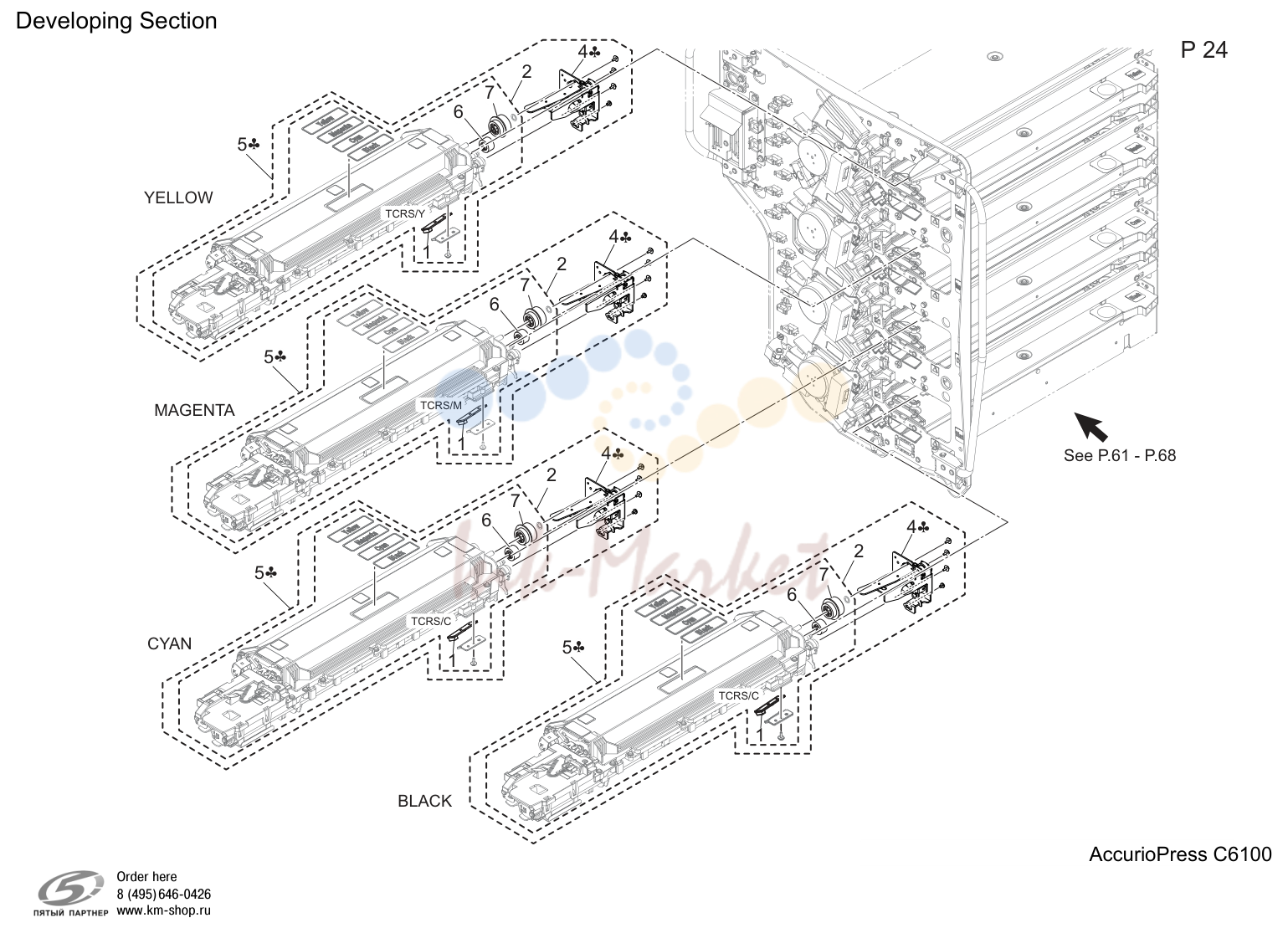

- Проявка секция (P24)

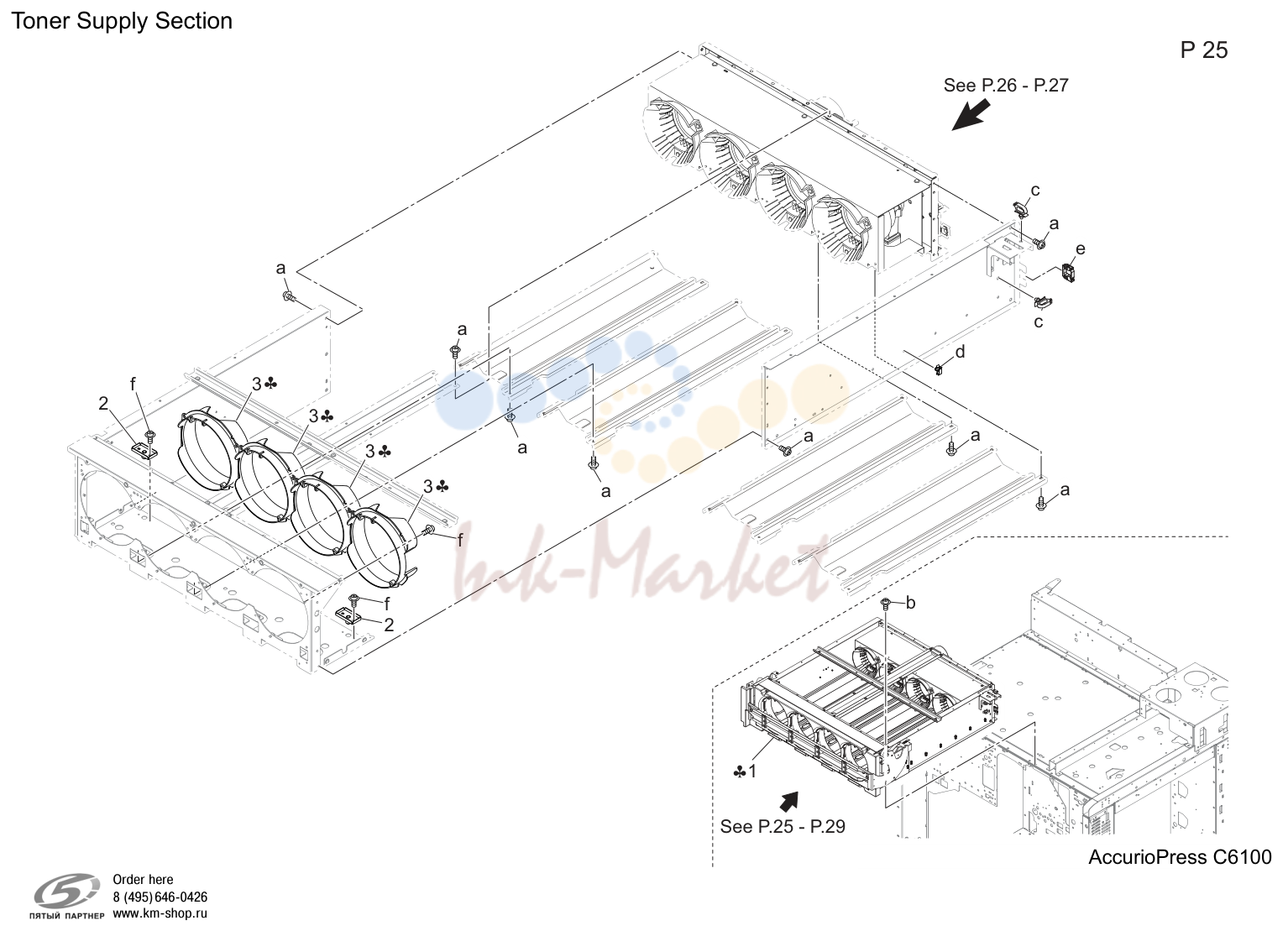

- Тонер supply секция (P25)

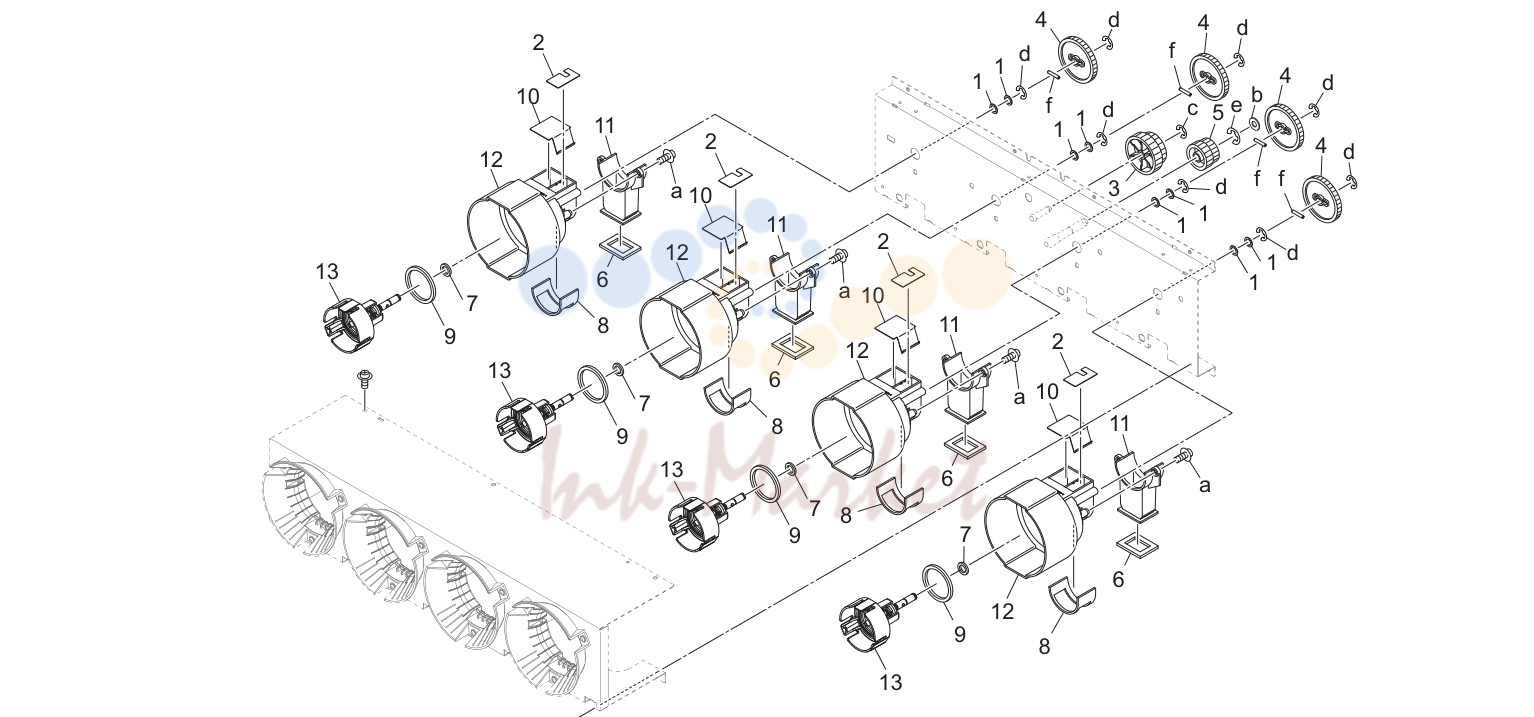

- Тонер supply секция (P26)

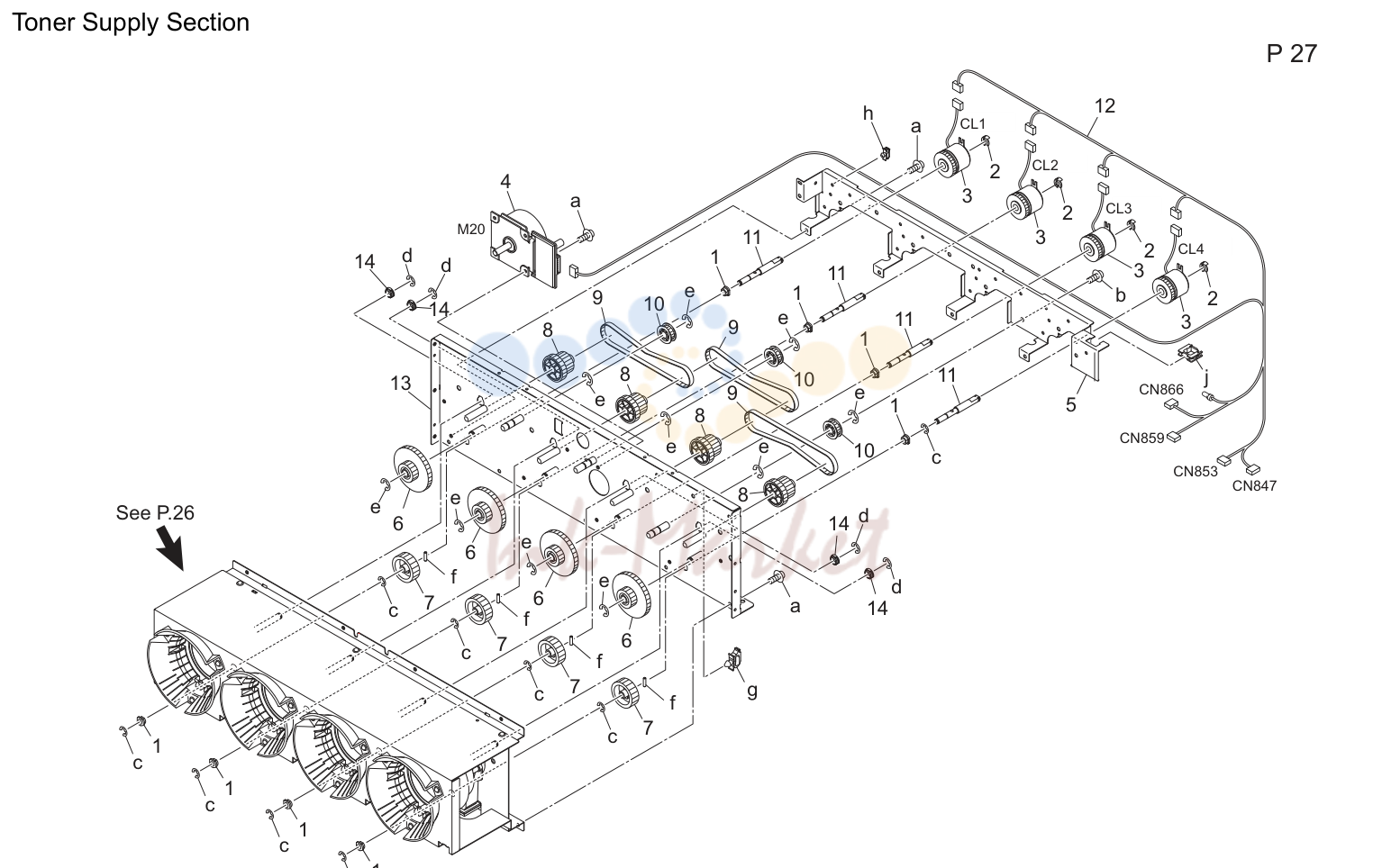

- Тонер supply секция (P27)

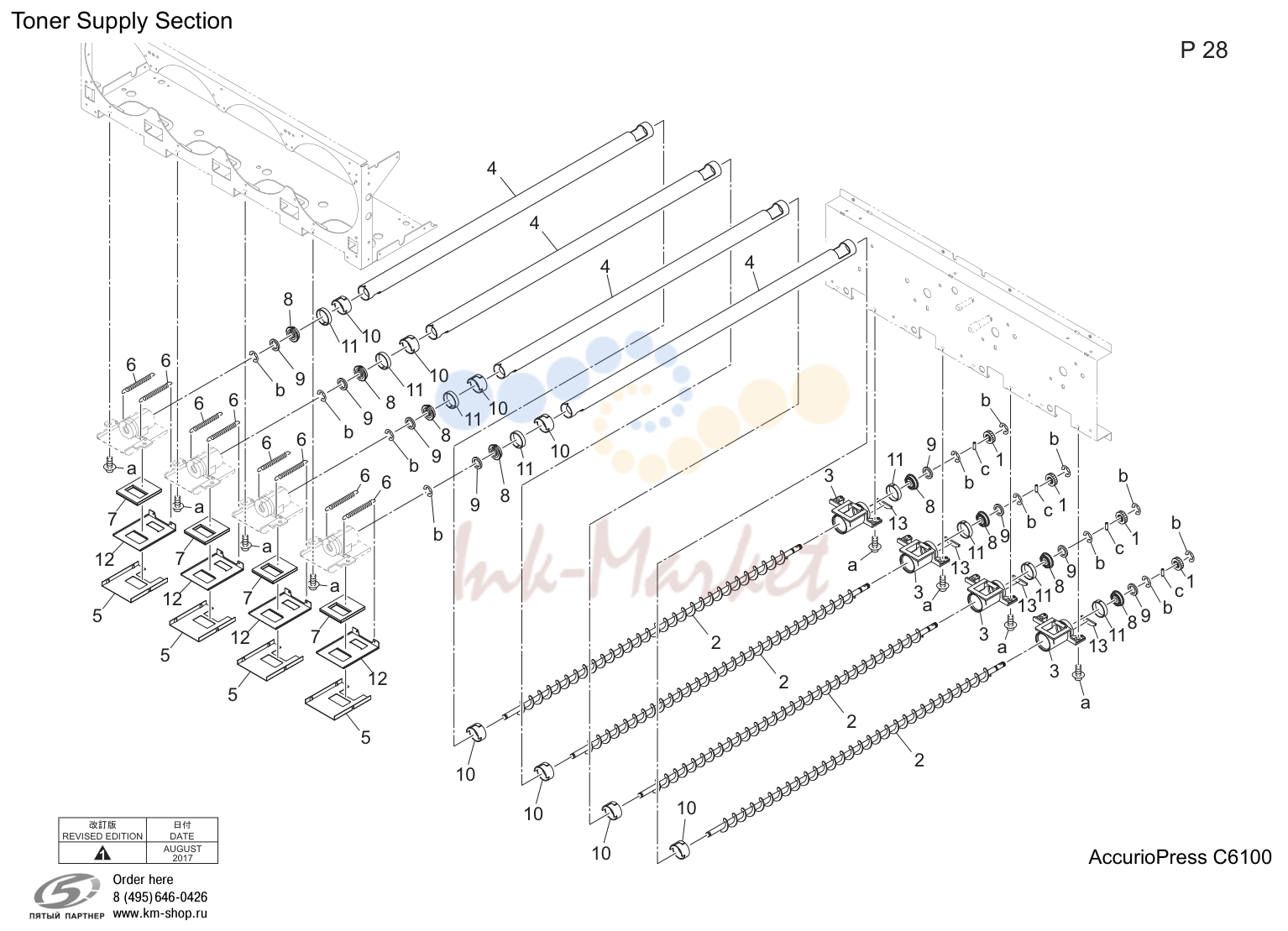

- Тонер supply секция (P28)

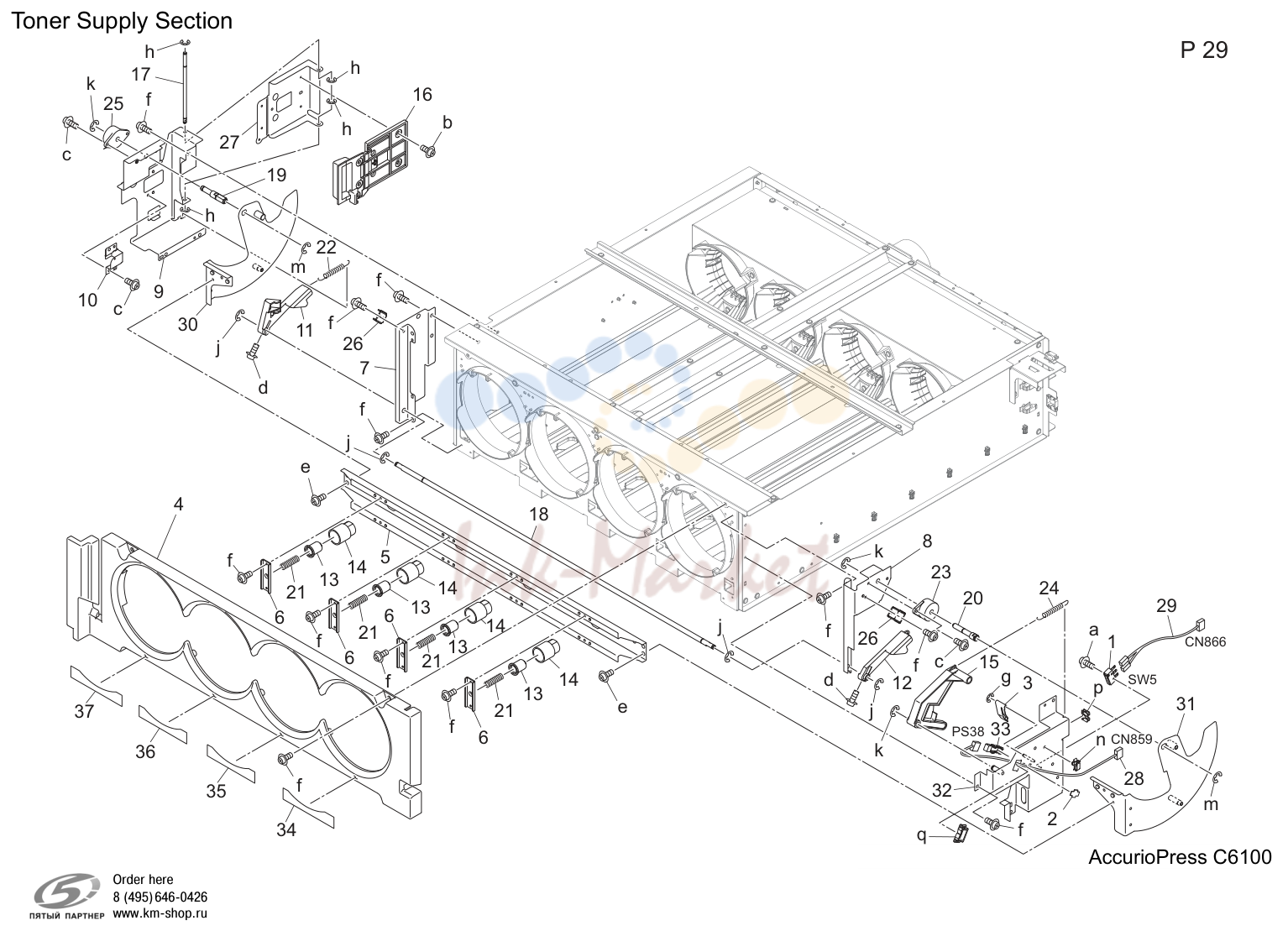

- Тонер supply секция (P29)

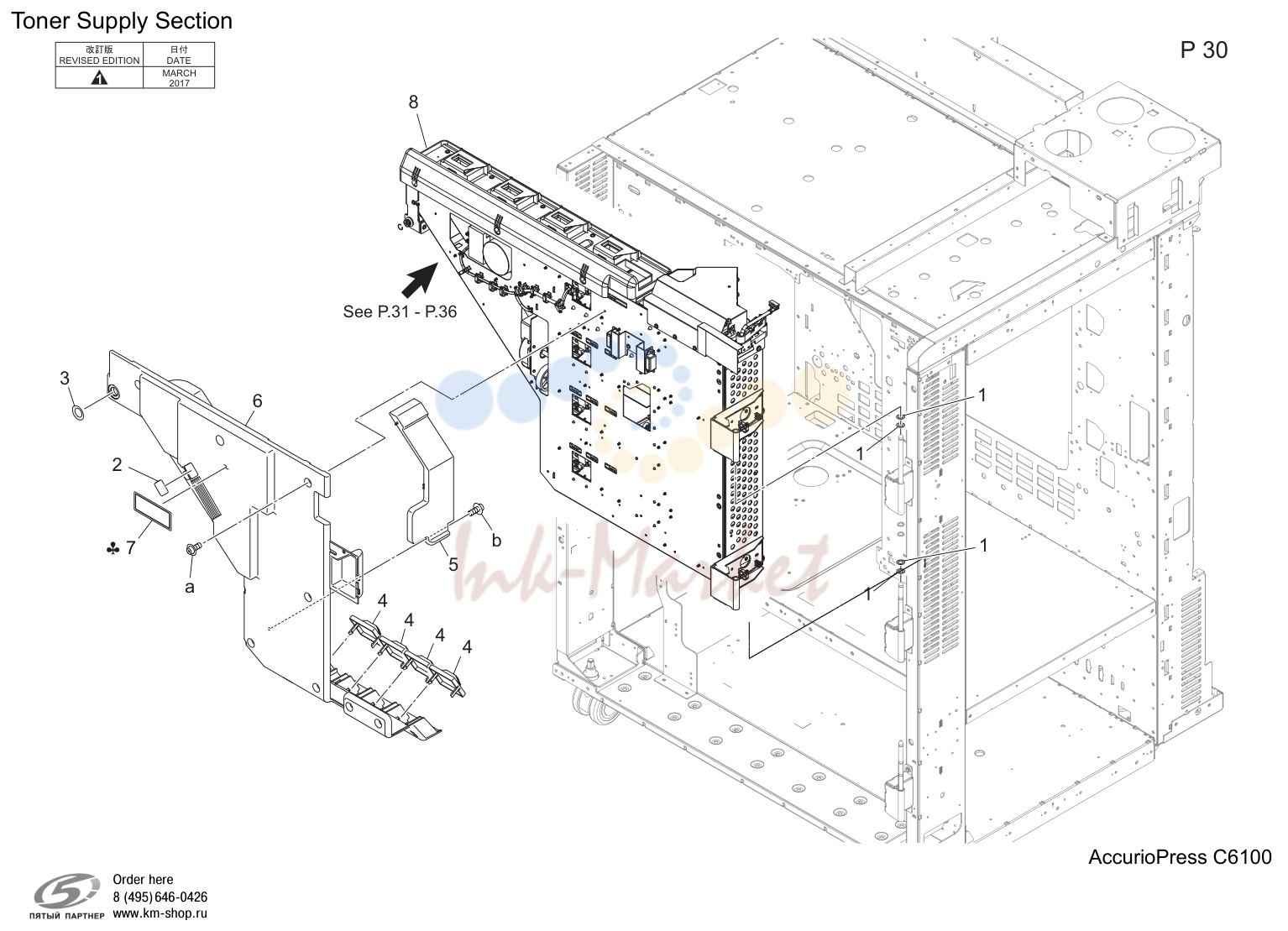

- Тонер supply секция (P30)

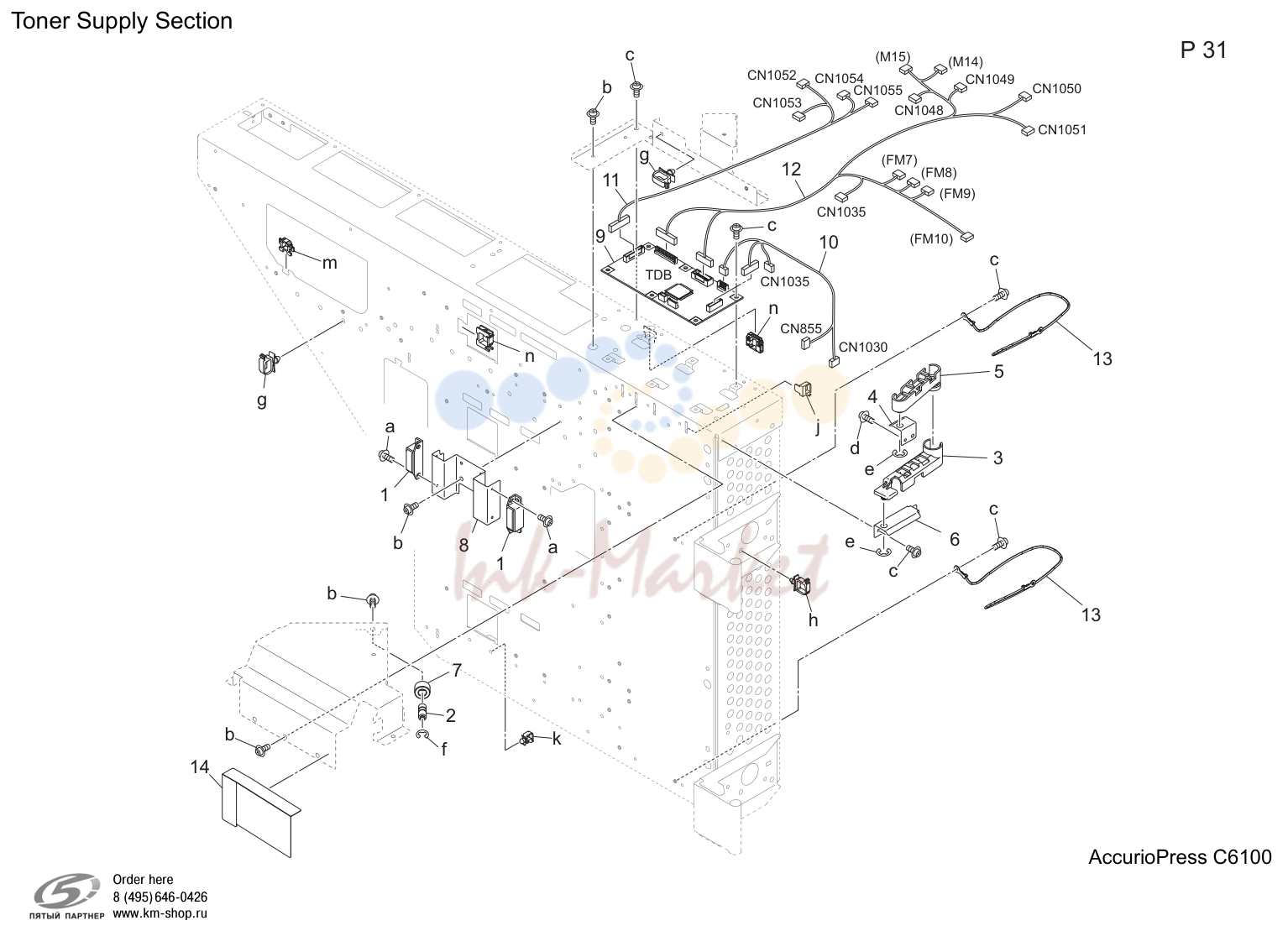

- Тонер supply секция (P31)

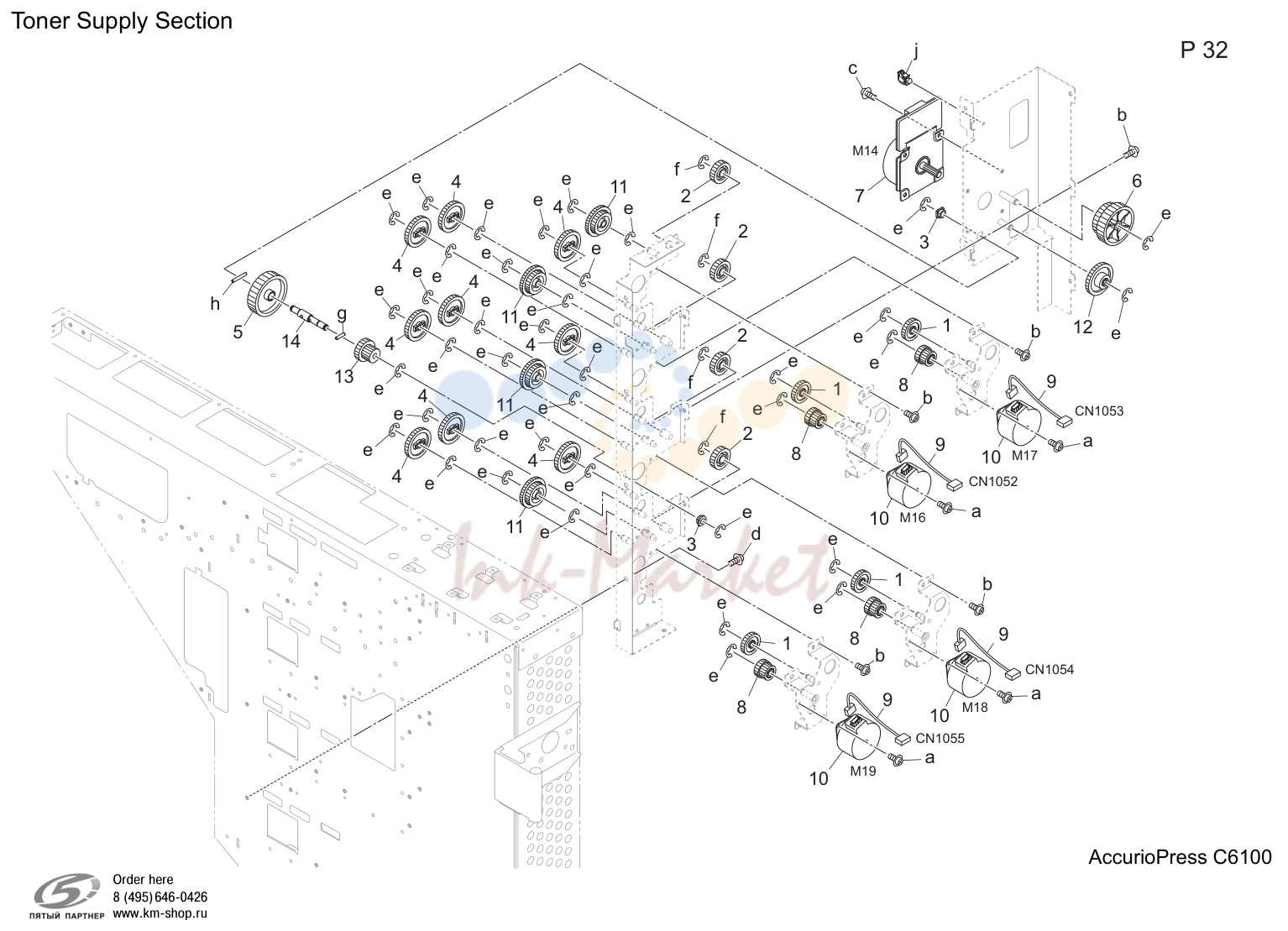

- Тонер supply секция (P32)
- Тонер supply секция (P33)
- Тонер supply секция (P34)
- Тонер supply секция (P35)
- Тонер supply секция (P36)
- Тонер collection секция (P37)
- Тонер collection секция (P38)
- Intermediate перенос секция (P39)
- Intermediate перенос секция (P40)
- Intermediate перенос секция (P41)
- Intermediate перенос секция (P42)
- Intermediate перенос секция (P43)
- Intermediate перенос секция (P44)
- Intermediate перенос секция (emboss) (P45)
- Intermediate перенос секция (emboss) (P46)
- Intermediate перенос секция (emboss) (P47)
- Intermediate перенос секция (emboss) (P48)
- Intermediate перенос секция (emboss) (P49)
- Intermediate перенос секция (emboss) (P50)
- Печь (закрепление) секция (P51)
- Печь (закрепление) секция (P52)
- Печь (закрепление) секция (P53)
- Печь (закрепление) секция (P54)
- Печь (закрепление) секция (P55)
- Печь (закрепление) секция (P56)
- Печь (закрепление) секция (P57)
- Печь (закрепление) секция (P58)
- Печь (закрепление) секция (P59)
- Печь (закрепление) секция (P60)
- Process carriage секция (P61)
- Process carriage секция (P62)
- Process carriage секция (P63)
- Process carriage секция (P64)
- Process carriage секция (P65)
- Process carriage секция (P66)
- Process carriage секция (P67)
- Process carriage секция (P68)
- Secondary перенос секция (P69)
- Secondary перенос секция (P70)
- Secondary перенос секция (P71)
- Secondary перенос секция (P72)
- Secondary перенос секция (P73)
- Secondary перенос секция (P74)
- Secondary перенос секция (emboss) (P75)
- Secondary перенос секция (emboss) (P76)
- Secondary перенос секция (emboss) (P77)
- Secondary перенос секция (emboss) (P78)
- Secondary перенос секция (emboss) (P79)
- Тонер collection driving секция (P80)
- Барабан driving секция (P81)
- Барабан driving секция (P82)
- Барабан driving секция (P83)
- Барабан driving секция (P84)
- Барабан driving секция (P85)
- Проявка drive секция (P86)
- Проявка drive секция (P87)
- Intermediate перенос ремень driving секция (P88)
- Vertical conveyance секция (P89)
- Adu carriage (P90)
- Adu carriage (P91)
- Adu дуплекс секция (P92)
- Adu дуплекс секция (P93)
- Adu дуплекс секция (P94)
- Adu дуплекс секция (P95)
- Adu дуплекс секция (P96)
- Adu дуплекс секция (P97)
- Adu дуплекс секция (P98)
- Adu дуплекс секция (P99)
- Adu дуплекс секция (P100)
- Adu дуплекс секция (P101)
- Adu дуплекс секция (P102)
- Adu дуплекс секция (P103)
- Adu дуплекс секция (P104)
- Adu дуплекс секция (P105)
- Adu дуплекс секция (P106)
- Adu дуплекс секция (P107)
- Adu дуплекс секция (P108)
- Adu дуплекс секция (P109)
- Adu дуплекс секция (P110)
- Adu swing секция (P111)
- Adu swing секция (P112)
- Adu reverse and exit секция (P113)
- Adu reverse and exit секция (P114)
- Adu reverse and exit секция (P115)
- Adu resist секция (P116)
- Adu resist секция (P117)
- Adu resist секция (P118)
- Reverse and exit секция (P119)
- Reverse and exit секция (P120)
- Electrical секция (P121)
- Charge control секция (P122)
- Charge control секция (P123)
- Charge control секция (P124)
- Rear electrical секция (P125)
- Rear electrical секция (P126)
- Rear electrical секция (P127)
- Rear electrical секция (P128)
- Rear electrical секция (P129)
- Wiring (P130)
- Wiring (P131)
- Wiring (P132)
- Service tool (P133)
- Service tool
- Accessory детали (P135)
- Accessory детали (P136)
- Accessory детали (P137)

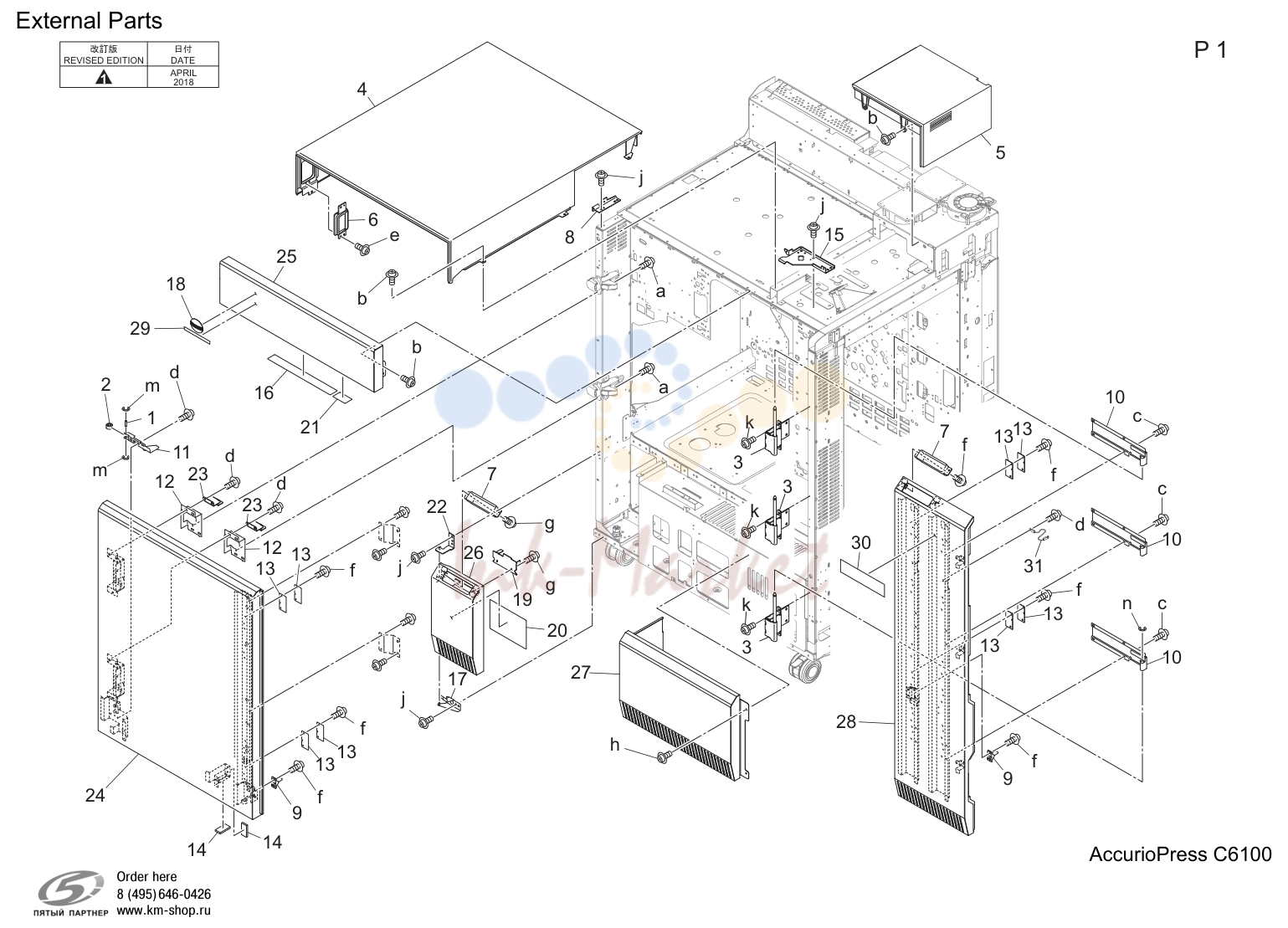

Внешние детали (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A1RF105502 запросить цену → | Тонер supply hinge | |
| 4 | A1RF160403 запросить цену → | Крышка top пластина /left | |
| 5 | A1RF160602 запросить цену → | Крышка top пластина /right | |
| 6 | A1RF163200 запросить цену → | Крышка направляющая | |
| 7 | A1RF163300 запросить цену → | Крышка handle | |
| 8 | A1RF163500 запросить цену → | Крышка leg | |
| 9 | A1RF164902 запросить цену → | Крышка lock /4 | |
| 10 | A1RF165001 запросить цену → | Крышка рычаг /right | |
| 11 | A1RF165103 запросить цену → | Support пластина | |
| 12 | A1RF166401 запросить цену → | Support пластина | |
| 13 | A1RF168000 запросить цену → | Adjusting пластина | |
| 14 | A1RF168600 запросить цену → | Protection pad /inside | |
| 15 | A1RF434500 запросить цену → | Fixing пластина /a | |
| 16 | A1RF944701 запросить цену → | Тонер supply label /1 | |
| 17 | A1RFR77600 запросить цену → | Крышка hinge/upper calking | |
| 18 | A5AW162000 запросить цену → | Indicating пластина | |
| 19 | A5AW165500 запросить цену → | Release пластина | |
| 20 | A5AW945000 запросить цену → | Taking out label /b | |
| 21 | A5AW945900 запросить цену → | Caution label | |
| 22 | A5AWR72J00 запросить цену → | Крышка hinge/upper caulking | |
| 23 | A92W107401 запросить цену → | Protection пластина /1 | |
| 24 | A92W160100 запросить цену → | Крышка door /left | |
| 25 | A92W160300 запросить цену → | Крышка door /upper | |
| 26 | A92W160700 запросить цену → | Крышка bottom пластина /c | |
| 27 | A92W162600 запросить цену → | Fixing крышка /c | |
| 28 | A92W165200 запросить цену → | Крышка door /right | |
| 29 | A92W942900 запросить цену → | Indicating пластина | |
| 30 | A92W943000 запросить цену → | Indicating label (c6100) | |
| 31 | A1RF165800 запросить цену → | Regulating wire |

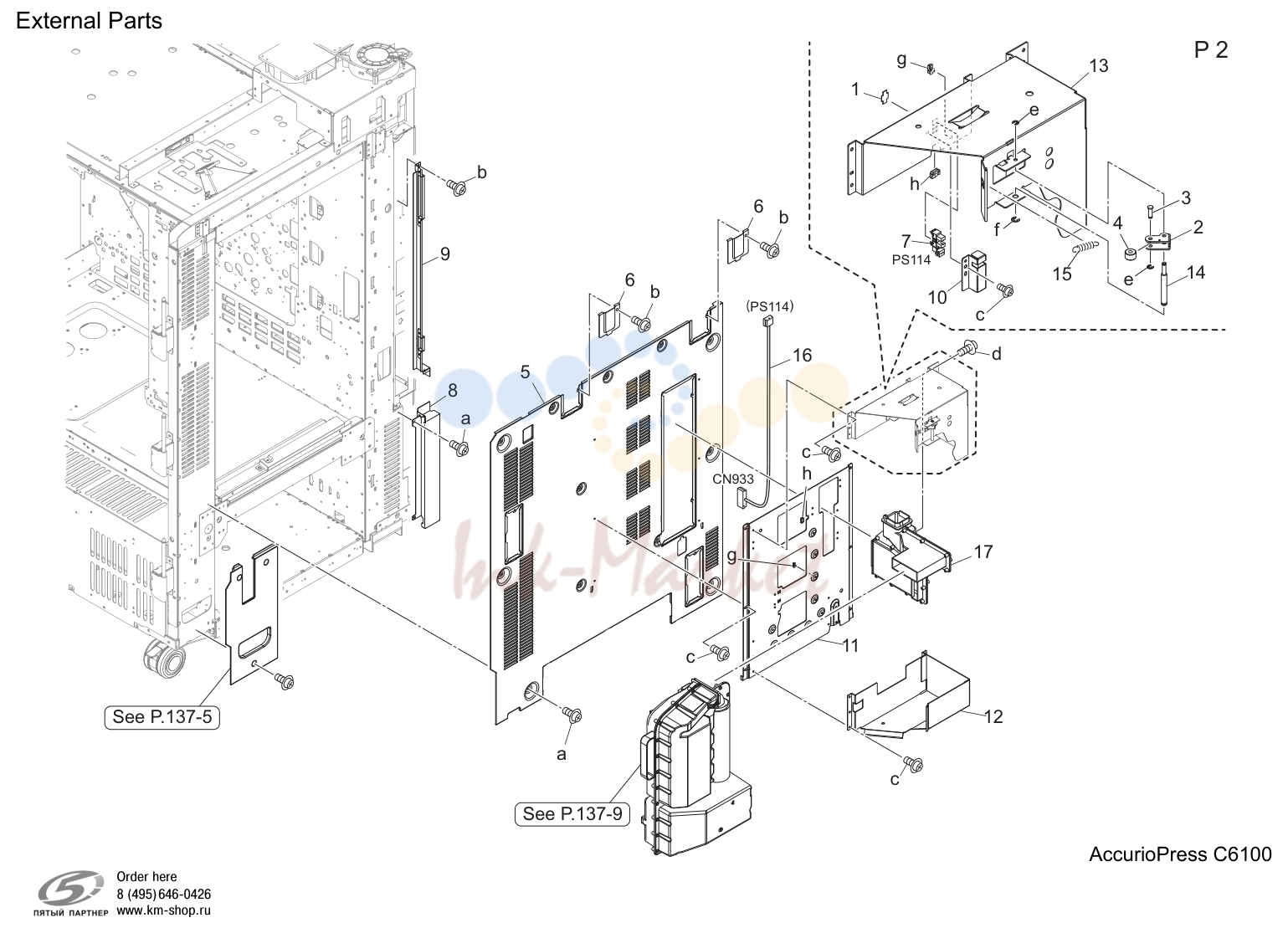

Внешние детали (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A00J623300 запросить цену → | Вал | |
| 4 | A00J663000 запросить цену → | Roll | |
| 5 | A1RF160802 запросить цену → | Крышка side пластина /1 | |
| 6 | A1RF166300 запросить цену → | Крышка part /h | |
| 7 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 8 | A5AW161000 запросить цену → | Крышка side пластина /3 | |
| 9 | A5AW166802 запросить цену → | Regulating пластина /3 | |
| 10 | A5AW744000 запросить цену → | Крышка | |
| 11 | A92W124301 запросить цену → | Креплениеing пластина | |
| 12 | A92W124401 запросить цену → | Slide направляющая /lower | |
| 13 | A92W124500 запросить цену → | Slide направляющая /upper | |
| 14 | A92W124900 запросить цену → | Support вал | |
| 15 | A92W125200 запросить цену → | Pressing пружина | |
| 16 | A92WN19700 запросить цену → | Detection wiring /c | |
| 17 | A92WR71800 запросить цену → | Scattering prevention воздуховод в сборе |

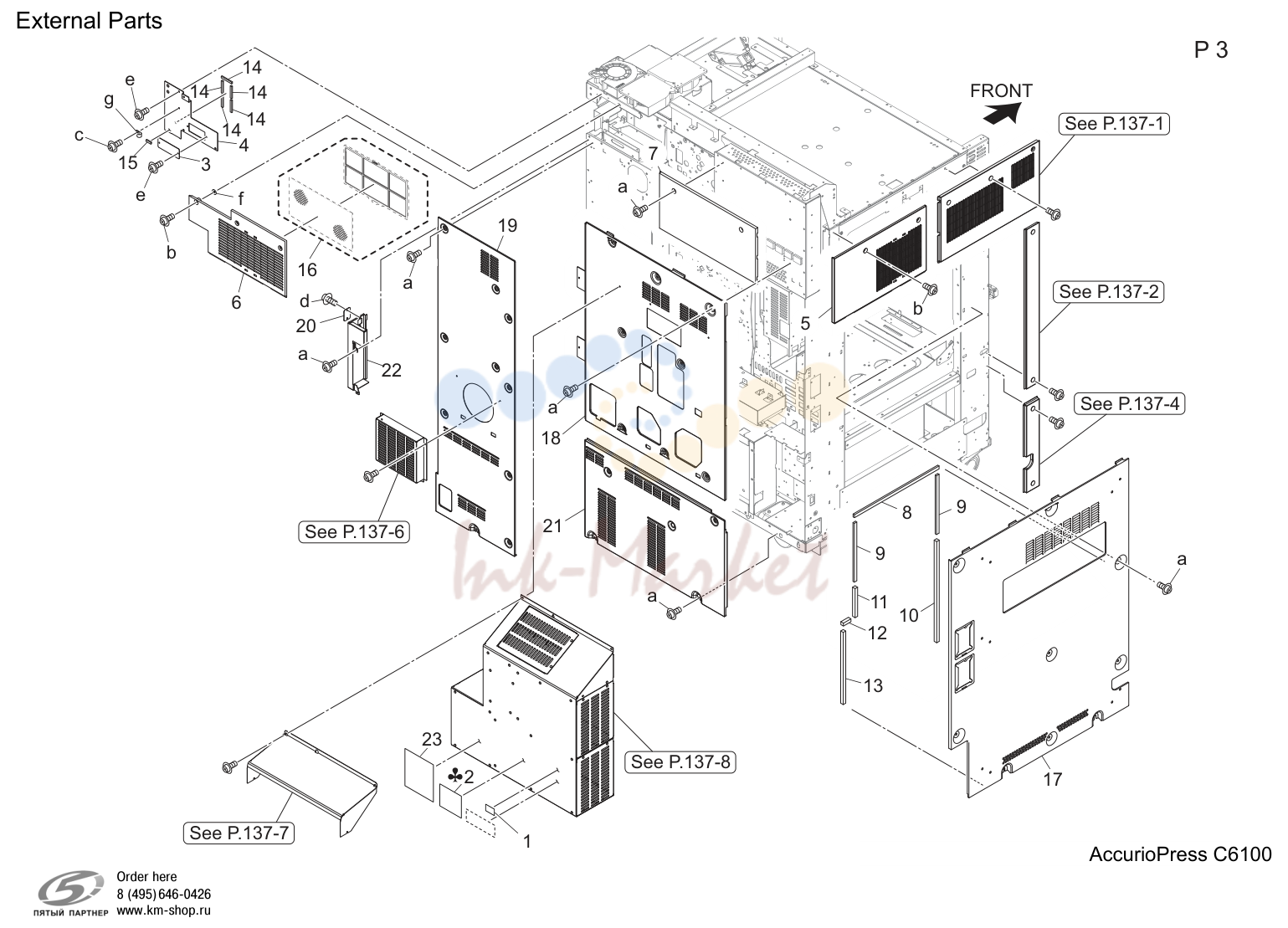

Внешние детали (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A9VE942600 запросить цену → | Caution label | |
| 2 | UA97321G запросить цену → | Caution label /a | |
| 3 | A1RF134000 запросить цену → | Крышка | |
| 4 | A1RF135801 запросить цену → | Connecting панель | |
| 5 | A1RF161300 запросить цену → | Крышка side пластина /b | |
| 6 | A1RF161700 запросить цену → | Крышка side пластина /no.1 | |
| 7 | A1RF161801 запросить цену → | Крышка side пластина /no.2 | |
| 8 | A1RF168900 запросить цену → | Cooling уплотнитель /1 | |
| 9 | A1RF169000 запросить цену → | Cooling уплотнитель /2 | |
| 10 | A1RF169100 запросить цену → | Cooling уплотнитель /3 | |
| 11 | A1RF169200 запросить цену → | Cooling уплотнитель /4 | |
| 12 | A1RF169300 запросить цену → | Cooling уплотнитель /5 | |
| 13 | A1RF169400 запросить цену → | Cooling уплотнитель /6 | |
| 14 | A1RFM90200 запросить цену → | Gasket /2 | |
| 15 | A1RFM90300 запросить цену → | Gasket /3 | |
| 16 | A1RFR74500 запросить цену → | Крышка filter/1 | |
| 17 | A5AW161600 запросить цену → | Крышка side пластина /e | |
| 18 | A5AW161901 запросить цену → | Крышка side пластина /no.3 | |
| 19 | A5AW162102 запросить цену → | Крышка part /b | |
| 20 | A5AW165400 запросить цену → | Крышка | |
| 21 | A5AW166600 запросить цену → | Крышка side пластина /no.4 | |
| 22 | A5AW166901 запросить цену → | Крышка side пластина /6 | |
| 23 | A85C942300 запросить цену → | Caution label |

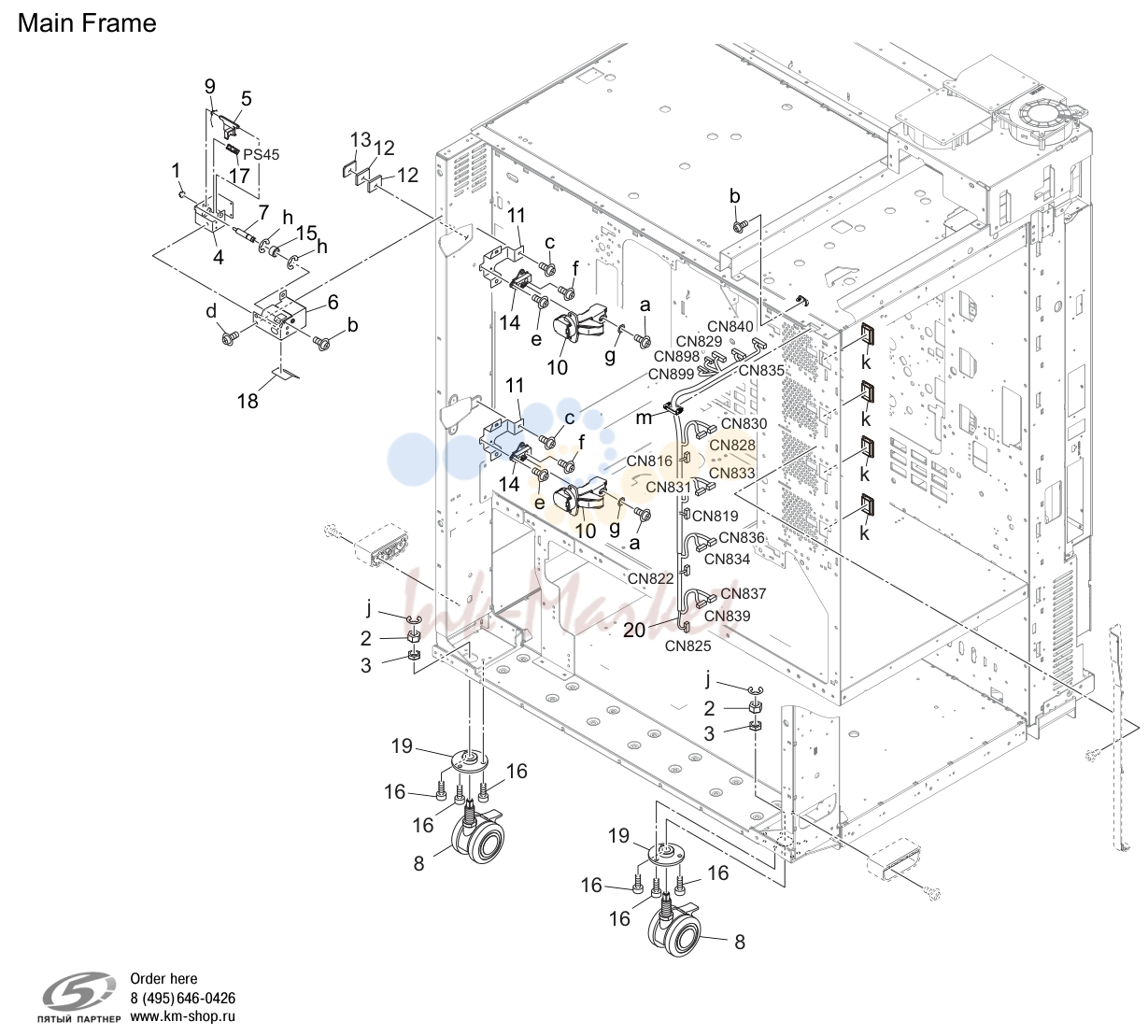

Main рама (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A1RF105700 запросить цену → | Креплениеing пластина /6 | |
| 5 | A1RF105800 запросить цену → | Detecting actuator | |
| 6 | A1RF105900 запросить цену → | Lifting рычаг /right calking | |
| 7 | A1RF106000 запросить цену → | Направляющая вал /1 | |
| 8 | A1RF109700 запросить цену → | Support ролик /b | |
| 9 | A1RF115200 запросить цену → | Detecting пружина /1 | |
| 10 | A1RF163400 запросить цену → | Hinge | |
| 11 | A1RF164200 запросить цену → | Support пластина /upper | |
| 12 | A1RF165900 запросить цену → | Protection rubber /1 | |
| 13 | A1RF166000 запросить цену → | Protection rubber /2 | |
| 14 | A1RF168500 запросить цену → | Support part /h | |
| 15 | A1RF435500 запросить цену → | Open/close втулка outside | |
| 16 | A50U106300 запросить цену → | Lock screw | |
| 17 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 18 | A5AW105100 запросить цену → | Protection sheet | |
| 19 | A5AW118000 запросить цену → | Креплениеing вал | |
| 20 | A5AWN13700 запросить цену → | Polygon drive жгут /3 |

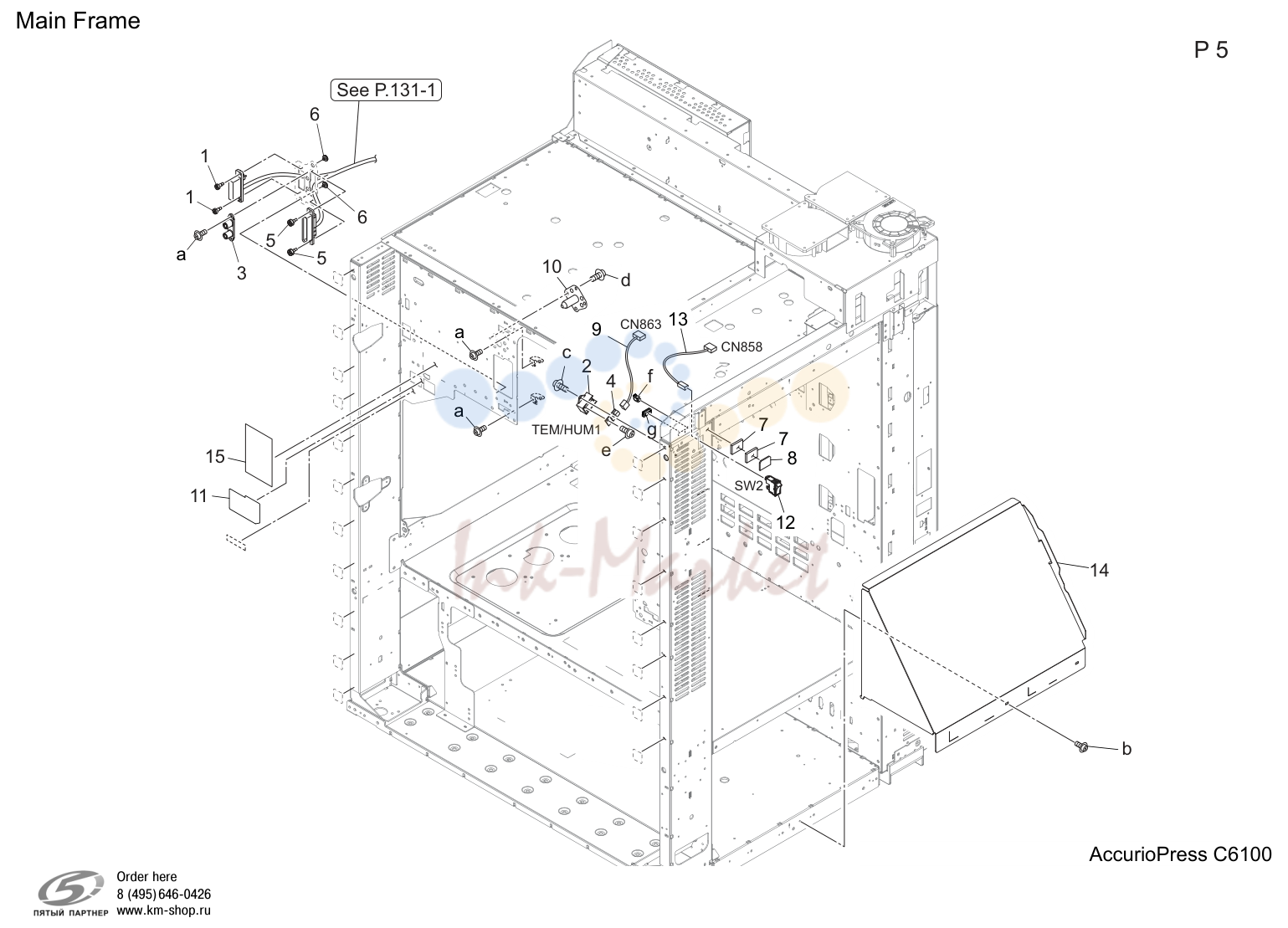

Main рама (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A03U119000 запросить цену → | Positioning sleeve | |
| 4 | A0P0M50400 ✓ в наличии | Humidity датчик | |
| 5 | A1DU622200 запросить цену → | Креплениеing screw | |
| 6 | A1RF103400 запросить цену → | Направляющая screw | |
| 7 | A1RF165900 запросить цену → | Protection rubber /1 | |
| 8 | A1RF167900 запросить цену → | Protection rubber /3 | |
| 9 | A1RFN12900 запросить цену → | Temperature detection жгут | |
| 10 | A1RFR77100 запросить цену → | Positioning пластина/front calking | |
| 11 | A5AW104100 запросить цену → | Protection уплотнитель | |
| 12 | A5AWM60200 запросить цену → | Power source выключатель | |
| 13 | A5AWN25100 запросить цену → | Detection wiring /s | |
| 14 | A92W113100 запросить цену → | Направляющая пластина /lower | |
| 15 | A92W942700 запросить цену → | Caution label /7 |

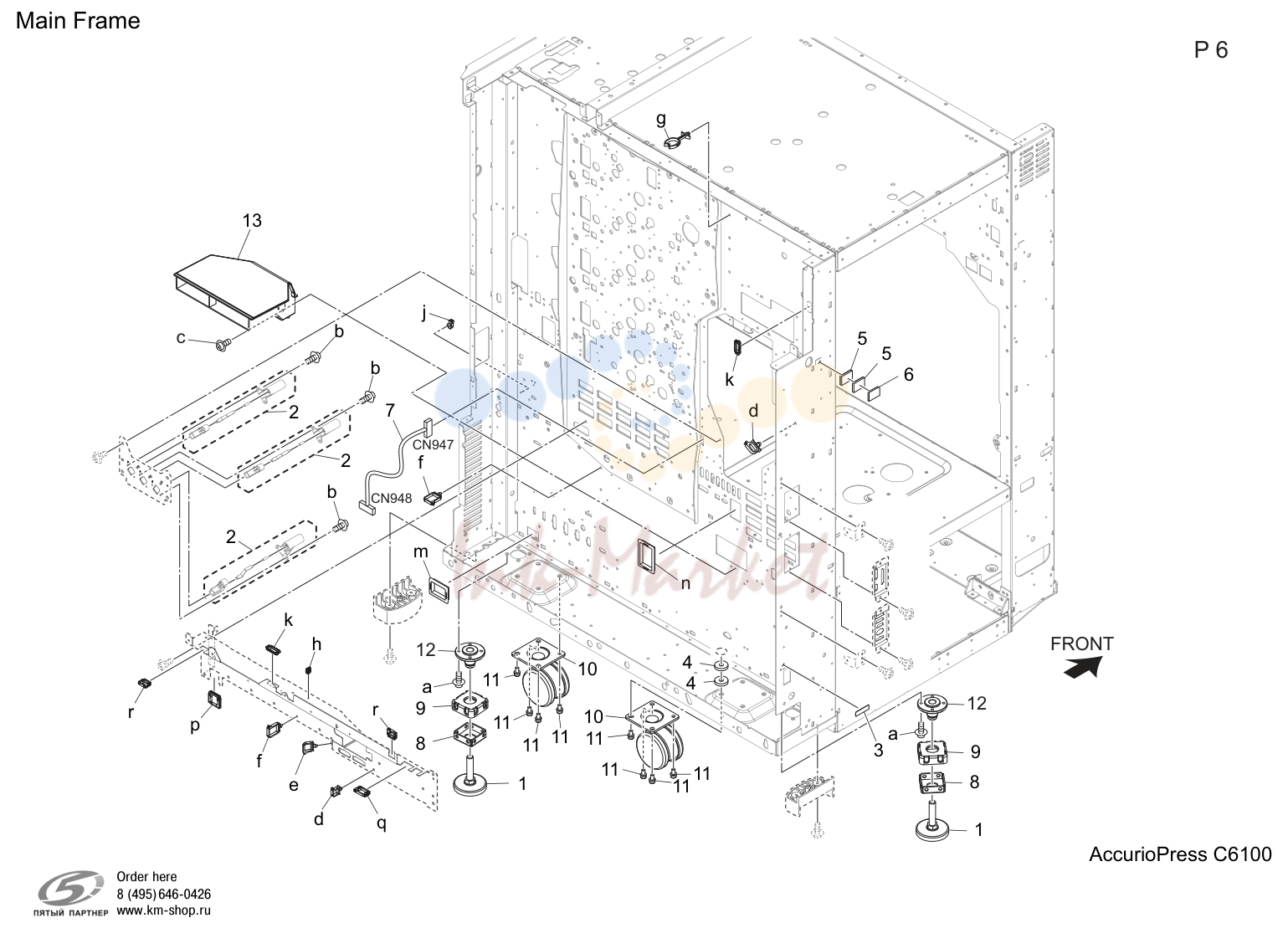

Main рама (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA10091F запросить цену → | Mainbody fixing stopper | |
| 2 | AAR72700 запросить цену → | Powering block /1 в сборе | |
| 3 | A00J945401 запросить цену → | Label dehumidifier sw. | |
| 4 | A03X105800 запросить цену → | Крышка уплотнитель | |
| 5 | A1RF165900 запросить цену → | Protection rubber /1 | |
| 6 | A1RF166000 запросить цену → | Protection rubber /2 | |
| 7 | A1RFN26500 запросить цену → | Memory detection жгут /2 | |
| 8 | A1RG101600 запросить цену → | Adjusting пластина | |
| 9 | A1RG105300 запросить цену → | Направляющая part | |
| 10 | A4EU105100 запросить цену → | Castor | |
| 11 | A50U106300 запросить цену → | Lock screw | |
| 12 | A5AW117501 запросить цену → | Креплениеing вал | |
| 13 | A5AWR70V00 запросить цену → | Paper cooling воздуховод в сборе |

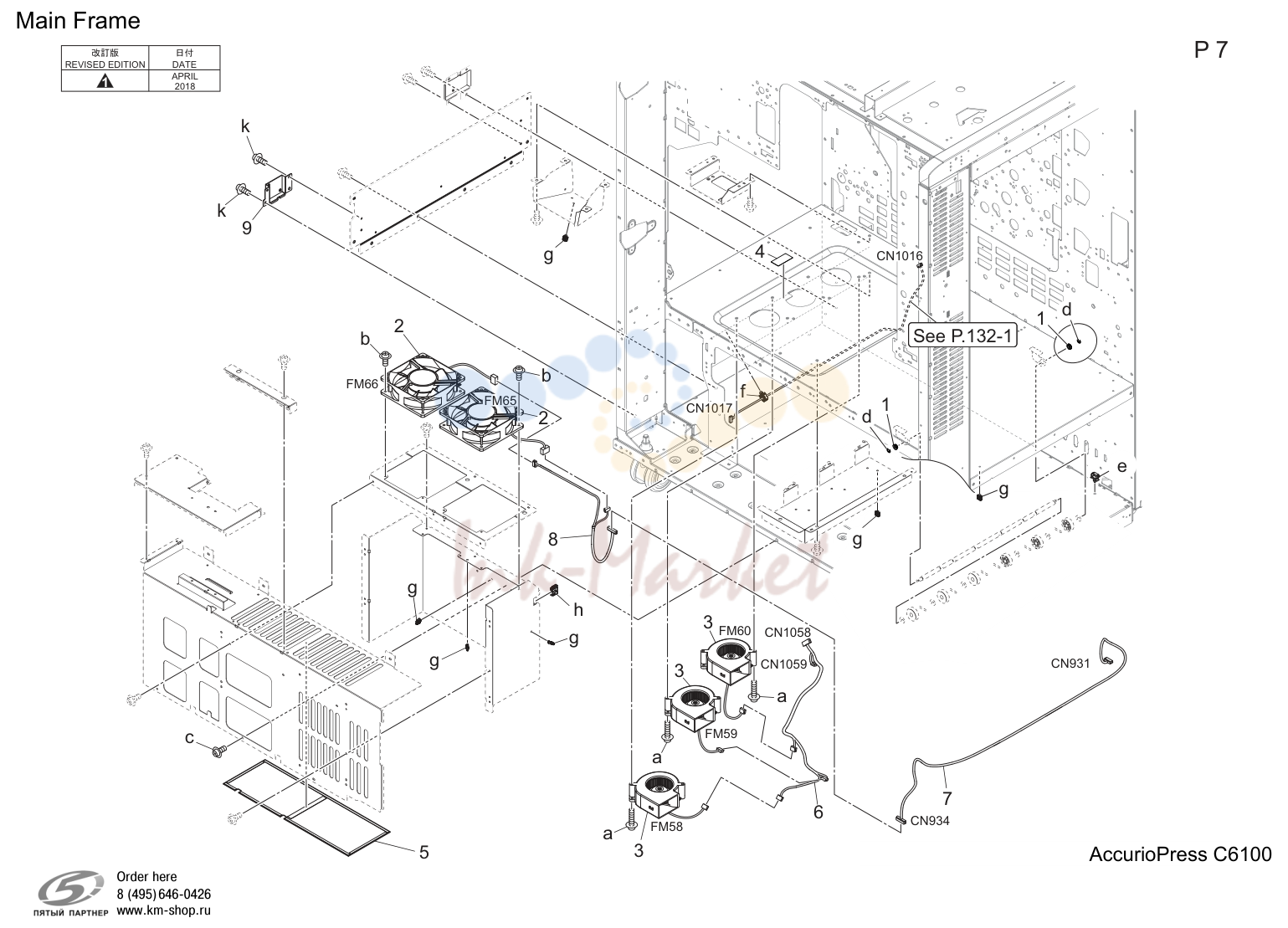

Main рама (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J617800 ✓ в наличии | Ball bearing | |
| 2 | A03UM15201 запросить цену → | Основной блок вентилятор мотор | |
| 3 | A03UM15802 запросить цену → | Основной блок cooling вентилятор | |
| 4 | A1RF851600 запросить цену → | Auxiliary sheet | |
| 5 | A5AW116601 запросить цену → | Filter | |
| 6 | A5AWN16500 запросить цену → | Cooling wiring /a | |
| 7 | A5AWN26200 запросить цену → | Cooling wiring /k | |
| 8 | A5AWN27700 запросить цену → | Cooling relay жгут /2 | |
| 9 | A1RF162601 запросить цену → | Крышка spacer /1 |
Main рама (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A00J363000 запросить цену → | Шестерня 38/35t | |
| 4 | A00JM12100 запросить цену → | Stepping мотор | |
| 5 | A03UM15300 запросить цену → | Fixing cooling вентилятор | |
| 6 | A0TK397501 ✓ в наличии | Ball bearing | |
| 7 | A1DU764000 запросить цену → | Пружина | |
| 8 | A1RF107700 запросить цену → | Печь (закрепление) уплотнитель /1 | |
| 9 | A1RF107800 запросить цену → | Печь (закрепление) уплотнитель /2 | |
| 10 | A1RF108000 запросить цену → | Уплотнительing sheet | |
| 11 | A1RF114700 запросить цену → | Уплотнительing пластина | |
| 12 | A1RF114800 запросить цену → | Insulating уплотнитель | |
| 13 | A1RF115700 запросить цену → | Slide sheet | |
| 14 | A1RF504403 запросить цену → | Index пластина /s | |
| 15 | A4EU252000 запросить цену → | Drive ball bearing /6 | |
| 16 | A4EU560000 запросить цену → | Drive втулка | |
| 17 | A50U504400 запросить цену → | Pressure шестерня /m 18t | |
| 18 | A5AW119400 запросить цену → | Separating shutter | |
| 19 | A5AW119500 запросить цену → | Separating cushion | |
| 20 | A5AWM15101 запросить цену → | Cooling вентилятор | |
| 21 | A5AWN16400 запросить цену → | Cooling wiring /s | |
| 22 | A85CM55600 ✓ в наличии | Photo датчик | |
| 23 | A92W116500 запросить цену → | Pressure cam | |
| 24 | A92W116700 запросить цену → | Пружина /3 | |
| 25 | A92W116800 запросить цену → | Pressure вал /a | |
| 26 | A92W116900 запросить цену → | Support вал | |
| 27 | A92W117000 запросить цену → | Drive вал /1 | |
| 28 | A92W117100 запросить цену → | Drive пластина | |
| 29 | A92W117200 запросить цену → | Drive вал | |
| 30 | A92WN16001 запросить цену → | Relay wiring /1 |
Main рама (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A1RF105402 запросить цену → | Креплениеing пластина /5 | |
| 5 | A1RF162700 запросить цену → | Крышка spacer /2 | |
| 6 | A1RF165900 запросить цену → | Protection rubber /1 | |
| 7 | A1RF166000 запросить цену → | Protection rubber /2 | |
| 8 | A1RF366300 запросить цену → | Collection пружина | |
| 9 | A1RF367000 запросить цену → | Collection sheet | |
| 10 | A1RF367100 запросить цену → | Collection pad | |
| 11 | A1RF367201 запросить цену → | Collection rail | |
| 12 | A1RF367300 запросить цену → | Collection sheet | |
| 13 | A1RF367400 запросить цену → | Collection pad | |
| 14 | A1RF367500 запросить цену → | Collection shutter | |
| 15 | A1RF367601 запросить цену → | Collection part | |
| 16 | A1RF379400 запросить цену → | Stopper spacer | |
| 17 | A1RF815702 запросить цену → | Slide rail /left | |
| 18 | A4EUM60000 запросить цену → | Power source выключатель | |
| 19 | A50U833000 запросить цену → | Креплениеing collar /1 | |
| 20 | A5AW101900 запросить цену → | Reinforce пластина /2 | |
| 21 | A5AWN27200 запросить цену → | Ac power source жгут /8 | |
| 22 | A5AWN27500 запросить цену → | Dc power source жгут /4 |
Main рама (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03UM15201 запросить цену → | Основной блок вентилятор мотор | |
| 2 | A0Y5M15101 ✓ в наличии | Suction вентилятор мотор | |
| 3 | A1RF165900 запросить цену → | Protection rubber /1 | |
| 4 | A1RF166000 запросить цену → | Protection rubber /2 | |
| 5 | A5AWN14500 запросить цену → | Cooling wiring /h | |
| 6 | A5AWN26300 запросить цену → | Cooling wiring /b | |
| 7 | A5AW119002 запросить цену → | Выход бумаги пластина /1 | |
| 8 | A5AW119100 запросить цену → | Воздуховод /1 | |
| 9 | A5AWR72D00 запросить цену → | Воздуховод в сборе |
Main рама (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A03UM15201 запросить цену → | Основной блок вентилятор мотор | |
| 3 | A1RF103700 запросить цену → | Reinforce stay /upper | |
| 4 | A1RF111100 запросить цену → | Scatter воздуховод /a | |
| 5 | A1RF111200 запросить цену → | Scatter воздуховод /b | |
| 6 | A1RF111300 запросить цену → | Ozone воздуховод /a | |
| 7 | A1RF111400 запросить цену → | Ozone воздуховод /b | |
| 8 | A1RF113100 запросить цену → | Scatteringprevention уплотнитель /d | |
| 9 | A1RF113200 запросить цену → | Scatteringprevention уплотнитель /a | |
| 10 | A1RF113300 запросить цену → | Scatteringprevention уплотнитель /b | |
| 11 | A1RF114402 ✓ в наличии | Ozone filter /a | |
| 12 | A1RF120300 запросить цену → | Ozone уплотнитель /1 | |
| 13 | A5AWM15101 запросить цену → | Cooling вентилятор | |
| 14 | V502010006 запросить цену → | Spacer | |
| 15 | A92W117800 запросить цену → | Support рама |
Main рама (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03UM50500 запросить цену → | Temperature датчик /5 | |
| 2 | A1RF101001 запросить цену → | Writing stay | |
| 3 | A1RFR74000 запросить цену → | Стекло case в сборе | |
| 4 | A1RG110100 запросить цену → | Support part | |
| 5 | A5AW104000 запросить цену → | Writing spacer |
Main рама (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | AA22830D запросить цену → | Креплениеing spacer | |
| 3 | J06M10000 запросить цену → | Вентилятор мотор | |
| 4 | A1RF108800 запросить цену → | Креплениеing пластина /1 | |
| 5 | A1RF108901 запросить цену → | Pressing пластина | |
| 6 | A1RF109000 запросить цену → | Pressing пружина /r | |
| 7 | A1RF109101 запросить цену → | Installing rail /front | |
| 8 | A1RF109400 запросить цену → | Pressing пружина /s | |
| 9 | A1RF166000 запросить цену → | Protection rubber /2 | |
| 10 | A1RF167900 запросить цену → | Protection rubber /3 | |
| 11 | A1RF314700 запросить цену → | Уплотнитель /12 | |
| 12 | A1RF379502 запросить цену → | Supply stay | |
| 13 | A1RF942600 запросить цену → | Caution label /6 | |
| 14 | A1RFM90700 запросить цену → | Gasket /7 | |
| 15 | A1RFN13900 запросить цену → | Polygon drive жгут /5 | |
| 16 | A5AW104800 запросить цену → | Wiring пластина /30 |
Main рама (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA10740D запросить цену → | High voltage powering пружина | |
| 2 | A1RF120700 запросить цену → | Ozone уплотнитель /3 | |
| 3 | A1RF121201 запросить цену → | Power supply пластина /3 | |
| 4 | A1RF121300 запросить цену → | Ozone уплотнитель /4 | |
| 5 | A1RF121400 запросить цену → | Ozone уплотнитель /b | |
| 6 | A1RF121800 запросить цену → | Suction sheet | |
| 7 | A1RF122200 запросить цену → | Scatter уплотнитель /10 | |
| 8 | A1RF122300 запросить цену → | Ozone уплотнитель /side | |
| 9 | A5AWR70W00 запросить цену → | Scattering prevention воздуховод в сборе | |
| 10 | A92W120800 запросить цену → | Power supply block /1 | |
| 11 | A92W120900 запросить цену → | Power supply крышка /1 | |
| 12 | A92W125000 запросить цену → | Power supply пластина /1 | |
| 13 | A92W125100 запросить цену → | Power supply пластина /2 |
Main рама (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | AA10230D запросить цену → | Locking рычаг /1 | |
| 9 | A1RF102000 запросить цену → | Support stay /c | |
| 10 | A1RF109801 запросить цену → | Slide rail /b | |
| 11 | A1RF114101 запросить цену → | Support stay /d | |
| 12 | A1RF815601 запросить цену → | Slide rail /right | |
| 13 | A1RFR77200 запросить цену → | Support stay/e calking | |
| 14 | A50U833000 запросить цену → | Креплениеing collar /1 | |
| 15 | A5AW114000 запросить цену → | Креплениеing пластина /2 |
Main рама (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1RF120600 запросить цену → | Ozone уплотнитель /2 | |
| 2 | A1RF121500 запросить цену → | Scatter воздуховод /1 | |
| 3 | A1RF121601 запросить цену → | Scatter sheet /1 | |
| 4 | A1RF121700 запросить цену → | Scatter уплотнитель /1 | |
| 5 | A1RF121900 запросить цену → | Scatter уплотнитель /2 | |
| 6 | A1RFF12300 запросить цену → | Ozone воздуховод/1 в сборе |
Main рама (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A0G6411200 запросить цену → | Magnet /x | |
| 4 | A1RF115001 запросить цену → | Fixing screw | |
| 5 | A1RF115101 запросить цену → | Slide spacer | |
| 6 | A1RF115301 запросить цену → | Pressing пружина /d | |
| 7 | A1RFM15500 запросить цену → | Вентилятор мотор /5 | |
| 8 | A5AW115900 запросить цену → | Pressing пружина | |
| 9 | A5AW116001 запросить цену → | Protection sheet | |
| 10 | A5AWH54001 запросить цену → | Dc detection плата в сборе | |
| 11 | A5AWN10600 запросить цену → | Ac power source жгут /5 | |
| 12 | A5AWN11500 запросить цену → | Ac power source жгут /7 | |
| 13 | A5AWN13000 запросить цену → | Проявка drive жгут | |
| 14 | A5AWN26800 запросить цену → | Cooling relay жгут /3 | |
| 15 | A92W107200 запросить цену → | Swing пластина /upper | |
| 16 | A92W119600 запросить цену → | Positioning sleeve | |
| 17 | V502010032 запросить цену → | Circuit плата spacer | |
| 18 | A5AW947200 запросить цену → | Caution label /b | |
| 19 | A5AW115800 запросить цену → | Направляющая вал | |
| 20 | A5AW114000 запросить цену → | Креплениеing пластина /2 | |
| 21 | A92W107100 запросить цену → | Креплениеing пластина /rear |
Main рама (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | AA10740D запросить цену → | High voltage powering пружина | |
| 10 | A00J617800 ✓ в наличии | Ball bearing | |
| 11 | A03U170800 запросить цену → | Reinforce spacer | |
| 12 | A03U259700 запросить цену → | Drive шестерня /1 56/72t | |
| 13 | A9JTM10200 запросить цену → | Барабан мотор | |
| 14 | A1RF121700 запросить цену → | Scatter уплотнитель /1 | |
| 15 | A1RF121900 запросить цену → | Scatter уплотнитель /2 | |
| 16 | A1RF122000 запросить цену → | Scatter воздуховод /2 | |
| 17 | A1RF122100 запросить цену → | Scatter воздуховод /3 | |
| 18 | A1RF122200 запросить цену → | Scatter уплотнитель /10 | |
| 19 | A1RF171400 запросить цену → | Перенос coupling | |
| 20 | A1RF231600 запросить цену → | Power supply block | |
| 21 | A1RF231700 запросить цену → | Power supply пластина | |
| 22 | A1RF240200 запросить цену → | Drive панель /rear | |
| 23 | A1RF240400 запросить цену → | Positioning pin | |
| 24 | A1RF242000 запросить цену → | Drive панель | |
| 25 | A1RF242101 запросить цену → | Drive вал /3 | |
| 26 | A1RF249401 запросить цену → | Control шестерня /6 20t | |
| 27 | A1RF249600 запросить цену → | Control шестерня /4 18/31t | |
| 28 | A1RF249700 запросить цену → | Control шестерня /3 16/33t | |
| 29 | A1RF249800 запросить цену → | Control шестерня /2 23/29t | |
| 30 | A1RF249900 запросить цену → | Control шестерня /1 21t | |
| 31 | A1RFN13200 запросить цену → | Drive relay жгут /1 | |
| 32 | A1RFR78000 запросить цену → | Driving узел панель/front calking | |
| 33 | A5AWN16300 запросить цену → | Drive wiring /1 | |
| 34 | A85CM55600 ✓ в наличии | Photo датчик |
Operation панель секция (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0P0M73100 запросить цену → | Speaker | |
| 2 | A0G6190101 запросить цену → | Operation крышка /front | |
| 3 | A0G6190200 запросить цену → | Operation крышка /rear | |
| 4 | A0G6192400 запросить цену → | Holding cushion /upper | |
| 5 | A0G6192500 запросить цену → | Holding cushion /right | |
| 6 | A0G6192700 запросить цену → | Ground пластина /1 | |
| 7 | A0G6192900 запросить цену → | Ground пластина /2 | |
| 8 | A0G6H06000 запросить цену → | Operation плата /3 в сборе | |
| 9 | A9VEM75500 запросить цену → | Ope. узел touch панель | |
| 10 | A0G6N18400 запросить цену → | Ope.узел control жгут /3 | |
| 11 | A1RF190100 запросить цену → | Креплениеing stay /1 | |
| 12 | A1RF190201 запросить цену → | Креплениеing stay /2 | |
| 13 | A1RF190400 запросить цену → | Shield крышка | |
| 14 | A1RFH11002 запросить цену → | Relay плата /u в сборе | |
| 15 | A1RFM90800 запросить цену → | Gasket /8 | |
| 16 | A1RFN28300 запросить цену → | Ope.узел wiring /1 | |
| 17 | A4EU190413 запросить цену → | Operation пластина | |
| 18 | A4EUM75800 запросить цену → | Ope.узел lcd | |
| 19 | A5AWN28500 запросить цену → | Ope.узел wiring /3 | |
| 20 | A92WR71500 запросить цену → | Operation панель узел | |
| 21 | A0G6195000 запросить цену → | Operation sheet | |
| 21 | A0G6205000 запросить цену → | Operation sheet | |
| 21 | A0G6205300 запросить цену → | Operation sheet | |
| 21 | A0G6205200 запросить цену → | Operation sheet | |
| 21 | A0G6205100 запросить цену → | Operation sheet | |
| 22 | A799196000 запросить цену → | Label |
Operation панель секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0G6190301 запросить цену → | Operation casing /1 | |
| 3 | A0G6191600 запросить цену → | Indicating part /1 | |
| 4 | A0G6193100 запросить цену → | Operation button /1 | |
| 5 | A0G6193200 запросить цену → | Operation button /2 | |
| 6 | A0G6193400 запросить цену → | Operation button /4 | |
| 7 | A0G6193500 запросить цену → | Operation button /5 | |
| 8 | A0G6193700 запросить цену → | Operation button /7 | |
| 9 | A0G6193800 запросить цену → | Operation button /10 | |
| 10 | A0G6193900 запросить цену → | Operation button /8 | |
| 11 | A0G6194000 запросить цену → | Operation button /9 | |
| 12 | A4EU194100 запросить цену → | Operation knob /1 | |
| 13 | A4EU194200 запросить цену → | Fixing держатель | |
| 14 | A799H04001 запросить цену → | Operation плата /1 в сборе |
Operation панель секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U191600 запросить цену → | Креплениеing пластина /t | |
| 2 | V500010007 запросить цену → | P-v500020040old | |
| 2 | A03U191700 запросить цену → | Rotation пружина /t | |
| 3 | A03U191800 запросить цену → | Rotation spacer /1 | |
| 4 | A03U191900 запросить цену → | Rotation spacer /2 | |
| 5 | A03U192000 запросить цену → | Fixing part /t | |
| 6 | A03U192100 запросить цену → | Fixing вал /u | |
| 7 | A1RF190300 запросить цену → | Крышка /1 | |
| 8 | A1RF190500 запросить цену → | Креплениеing stay /3 | |
| 9 | A1RF190601 запросить цену → | Крышка /2 | |
| 10 | A1RF190900 запросить цену → | Support stay /1 | |
| 11 | A1RF191000 запросить цену → | Support stay /2 | |
| 12 | A1RF191100 запросить цену → | Bottom пластина | |
| 13 | A1RF191200 запросить цену → | Крышка /4 | |
| 14 | A1RF191300 запросить цену → | Крышка /5 | |
| 15 | A1RF191400 запросить цену → | Крышка /6 | |
| 16 | A1RF191500 запросить цену → | Weight | |
| 17 | A1RF191600 запросить цену → | Filter | |
| 18 | A1RF191700 запросить цену → | Pad | |
| 19 | A1RF191800 запросить цену → | Крышка /7 | |
| 20 | A1RF192000 запросить цену → | Fixing screw | |
| 21 | A1RF192100 запросить цену → | Pressing cushion | |
| 22 | A1RF192200 запросить цену → | Rotation knob | |
| 23 | A5AWN28200O запросить цену → | Ope.узел control жгут /2 | |
| 23 | A5AWN28300 запросить цену → | Ope. узел control жгут /2 |
Write секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A92WR70U00 запросить цену → | Ph узел |
Charging секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A92WR70311 ✓ в наличии | Charging corona узел | |
| 1 | A92WR70311 ✓ в наличии | Charging corona узел |
Проявка секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) | |
| 2 | A92WR70K22 ✓ в наличии | Проявка узел | |
| 2 | A92WR70K22 ✓ в наличии | Проявка узел | |
| 4 | A92WR90300 запросить цену → | Vibrate в сборе | |
| 5 | A92WR90400 запросить цену → | Проявка узел | |
| 6 | A1RF389200 запросить цену → | Collection шестерня /right 19t | |
| 7 | A5AW389800 запросить цену → | Idling шестерня /upper 25/28t |
Тонер supply секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A92WR70V00 запросить цену → | Тонер supply/upper узел | |
| 1 | A92WR70W00 запросить цену → | Тонер supply/upper узел | |
| 1 | A92WR70X00 запросить цену → | Тонер supply/upper узел | |
| 1 | A92WR71B00 запросить цену → | Тонер supply/upper узел | |
| 2 | A1RFR79200 запросить цену → | Тонер supply узел positioning/upper | |
| 2 | PPLY UNIT PO запросить цену → | Calk | |
| 3 | A1RF432402 запросить цену → | Направляющая part /front | |
| 3 | A92W432400 запросить цену → | Направляющая part /front |
Тонер supply секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A1RF403500 запросить цену → | Тонер supply шестерня /b 50t | |
| 5 | A1RF404000 запросить цену → | Тонер supply шестерня /3 24/28t | |
| 6 | A1RF432301 запросить цену → | Тонер supply уплотнитель | |
| 7 | A50U401200 ✓ в наличии | Holding уплотнитель /a | |
| 8 | A50U405401 запросить цену → | Conveying уплотнитель | |
| 9 | A50U407600 запросить цену → | Тонер supply holding уплотнитель /a | |
| 10 | A50U409300 запросить цену → | Уплотнительing part /h | |
| 11 | A5AW432200 запросить цену → | Connecting part | |
| 12 | A5AW432700 запросить цену → | Тонер supply направляющая part /a | |
| 13 | A5AWR72400 ✓ в наличии | Держатель основной блок в сборе |
Тонер supply секция (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A9JTM10300 запросить цену → | Проявка screw мотор | |
| 5 | A1RF403313 запросить цену → | Wiring пластина | |
| 6 | A1RF403400 запросить цену → | Тонер supply шестерня /a 22/55t | |
| 7 | A1RF403600 запросить цену → | Шестерня 32t | |
| 8 | A1RF404100 запросить цену → | Тонер supply pulley /1 | |
| 9 | A1RF404200 запросить цену → | Тонер supply ремень 327l | |
| 10 | A1RF404500 запросить цену → | Тонер supply pulley /3 | |
| 11 | A1RF405300 запросить цену → | Тонер supply вал | |
| 12 | A1RFN14002 запросить цену → | Тонер drive жгут /5 | |
| 13 | A1RFR79600 запросить цену → | Тонер supply узел пластина/rear calkin | |
| 14 | A5AW400700 запросить цену → | Тонер supply втулка |
Тонер supply секция (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1RF403700 запросить цену → | Тонер supply шестерня /3 16t | |
| 2 | A1RF407101 запросить цену → | Conveyance screw /1 | |
| 3 | A1RF407200 запросить цену → | Conveyance joint /1 | |
| 4 | A1RF407401 запросить цену → | Conveyance pipe /a | |
| 5 | A1RF407502 запросить цену → | Open/close крышка | |
| 6 | A1RF407701 запросить цену → | Тонер supply пружина | |
| 7 | A1RF407803 запросить цену → | Тонер supply уплотнитель | |
| 8 | A1RF408100 запросить цену → | Тонер supply втулка /1 | |
| 9 | A1RF413601 запросить цену → | Уплотнительing part | |
| 10 | A1RF413900 запросить цену → | Тонер supply уплотнитель | |
| 11 | A1RF415700 запросить цену → | Тонер supply уплотнитель | |
| 12 | A5AW407600 запросить цену → | Supply shutter | |
| 13 | A5AW410300 запросить цену → | Supply уплотнитель /rear |
Тонер supply секция (P29)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A03U402100 запросить цену → | Выключатель пластина | |
| 4 | A1RF432602 запросить цену → | Направляющая крышка /front | |
| 5 | A1RF440101 запросить цену → | Pressing пластина | |
| 6 | A1RF440201 запросить цену → | Receiving пластина | |
| 7 | A1RF440501 запросить цену → | Support пластина /left | |
| 8 | A1RF440602 запросить цену → | Support пластина /right | |
| 9 | A1RF440700 запросить цену → | Open/close пластина | |
| 10 | A1RF440900 запросить цену → | Regulating пластина | |
| 11 | A1RF441100 запросить цену → | Lock claw /left | |
| 12 | A1RF441200 запросить цену → | Lock claw /right | |
| 13 | A1RF441500 запросить цену → | Pressing part /front | |
| 14 | A1RF441600 запросить цену → | Pressing part /rear | |
| 15 | A1RF441701 запросить цену → | Open/close actuator | |
| 16 | A1RF441800 запросить цену → | Release button /left front | |
| 17 | A1RF441900 запросить цену → | Lock вал | |
| 18 | A1RF442101 запросить цену → | Open/close вал | |
| 19 | A1RF442300 запросить цену → | Swing вал /left | |
| 20 | A1RF442400 запросить цену → | Swing вал /right | |
| 21 | A1RF442600 запросить цену → | Installing пружина | |
| 22 | A1RF442900 запросить цену → | Lock пружина | |
| 23 | A1RF443000 запросить цену → | Limiter | |
| 24 | A1RF443100 запросить цену → | Detecting пружина | |
| 25 | A1RF443200 запросить цену → | Limiter | |
| 26 | A1RF444200 запросить цену → | Stopper пластина | |
| 27 | A1RF446100 запросить цену → | Reinforce пластина | |
| 28 | A1RFN14900 запросить цену → | Тонер drive жгут /6 | |
| 29 | A1RFN19001 запросить цену → | Тонер drive жгут /7 | |
| 30 | A1RFR79311 запросить цену → | Lifting рычаг /left calking | |
| 31 | A1RFR79411 запросить цену → | Lifting рычаг /right calking | |
| 32 | A1RFR79500 запросить цену → | Detecting пластина calking | |
| 33 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 34 | A92W944300 запросить цену → | Тонер supply label /y | |
| 35 | A92W944400 запросить цену → | Тонер supply label /m | |
| 36 | A92W944500 запросить цену → | Тонер supply label /c | |
| 37 | A92W944600 запросить цену → | Тонер supply label /k |
Тонер supply секция (P30)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1RF406901 запросить цену → | Operation label /1 | |
| 3 | A1RF407001 запросить цену → | Operation label /2 | |
| 4 | A1RF439002 запросить цену → | Крышка | |
| 5 | A1RF445402 запросить цену → | Крышка | |
| 6 | A5AW445100 запросить цену → | Drive крышка | |
| 7 | A5AW947000 запросить цену → | Caution label /в сборе | |
| 7 | A5AW947103 запросить цену → | Caution label /2 | |
| 8 | A92WR71H00 запросить цену → | Тонер supply/lower в сборе |
Тонер supply секция (P31)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0G6411200 запросить цену → | Magnet /x | |
| 2 | A1RF434300 запросить цену → | Fixing вал /a | |
| 3 | A1RF434702 запросить цену → | Направляющая | |
| 4 | A1RF434800 запросить цену → | Hold пластина | |
| 5 | A1RF434902 запросить цену → | Направляющая | |
| 6 | A1RF435000 запросить цену → | Hold пластина | |
| 7 | A1RF435500 запросить цену → | Open/close втулка outside | |
| 8 | A1RF445301 запросить цену → | Крышка пластина | |
| 9 | A1RFH07003 запросить цену → | Тонер drive плата в сборе | |
| 10 | A1RFN14101 запросить цену → | Тонер relay жгут | |
| 11 | A1RFN14202 запросить цену → | Тонер drive жгут /1 | |
| 12 | A1RFN14304 запросить цену → | Тонер drive жгут /2 | |
| 13 | A5AWN15100 запросить цену → | Тонер drive жгут /8 | |
| 14 | A92W410100 запросить цену → | Крышка part |
Тонер supply секция (P32)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | A9JTM10200 запросить цену → | Барабан мотор | |
| 8 | A1RF416200 запросить цену → | Тонер supply шестерня /c 22/31t | |
| 9 | A1RFN14400 запросить цену → | Тонер drive жгут /3 | |
| 10 | A1RFR74300 запросить цену → | Drive мотор в сборе | |
| 11 | A5AW400600 запросить цену → | Idling шестерня /c 23/32t | |
| 12 | A5AW400800 запросить цену → | Idling шестерня 14/34t | |
| 13 | A5AW417000 запросить цену → | Шестерня 14t | |
| 14 | A5AW417800 запросить цену → | Drive вал /k |
Каталог очень большой (2148 позиций). Показаны первые 32 узлов со схемами; полный список доступен по запросу.
