Содержание

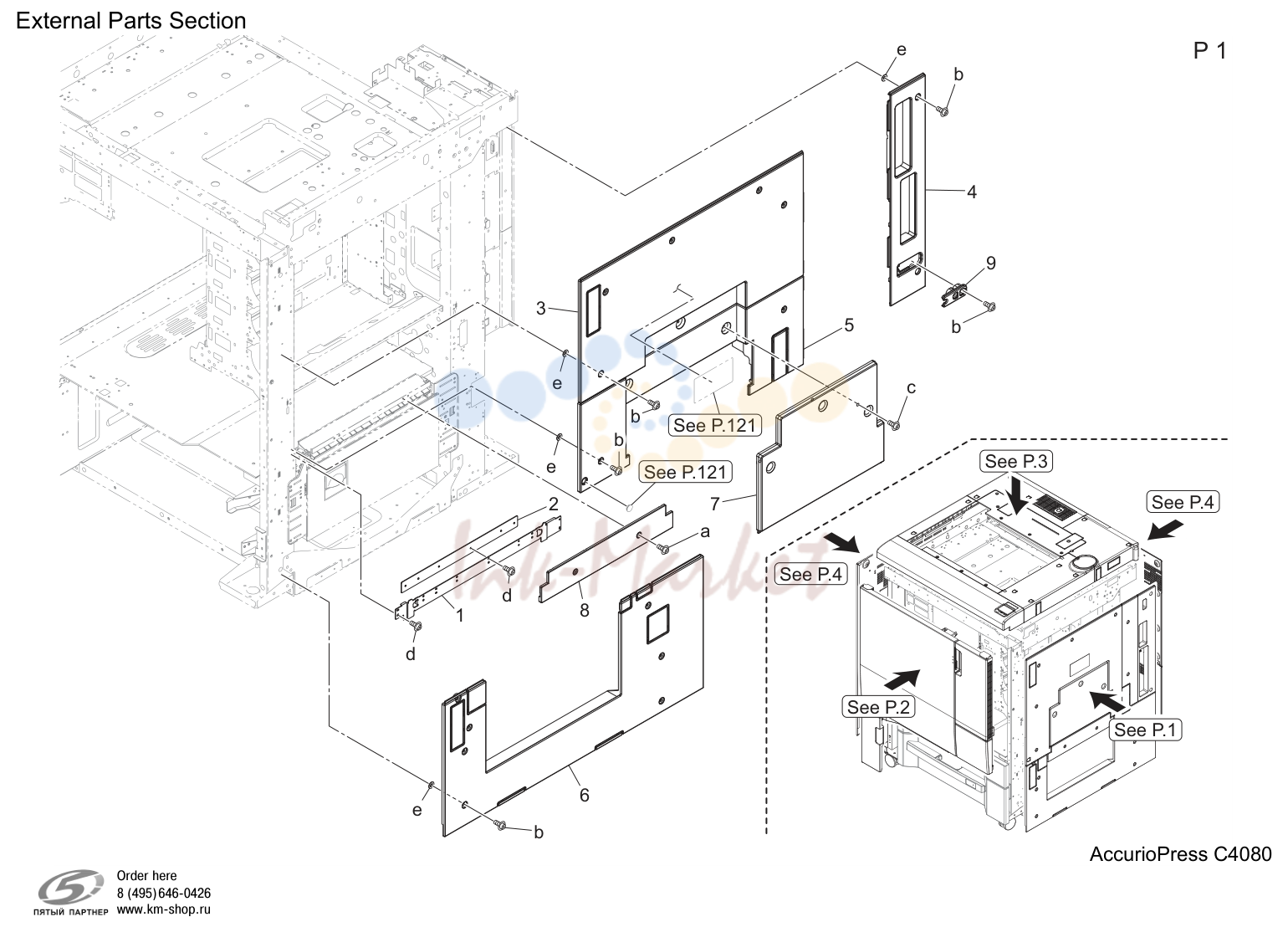

Внешние детали секция (P1)

Внешние детали секция (P1)

№АртикулАльт. артикулОписание
1A50U162701 запросить цену →Reinforce пластина
2A50U162900 запросить цену →Reinforce пластина /2
3AC57162001 запросить цену →Крышка /right
4AC57162100 запросить цену →Protection крышка /1
5AC57162201 запросить цену →Крышка /right
6A9VE162500 запросить цену →Protection крышка /lower
7A9VE162800 запросить цену →Bypass крышка
8A9VE163200 запросить цену →Protection крышка
9AC57162600 запросить цену →Крышка

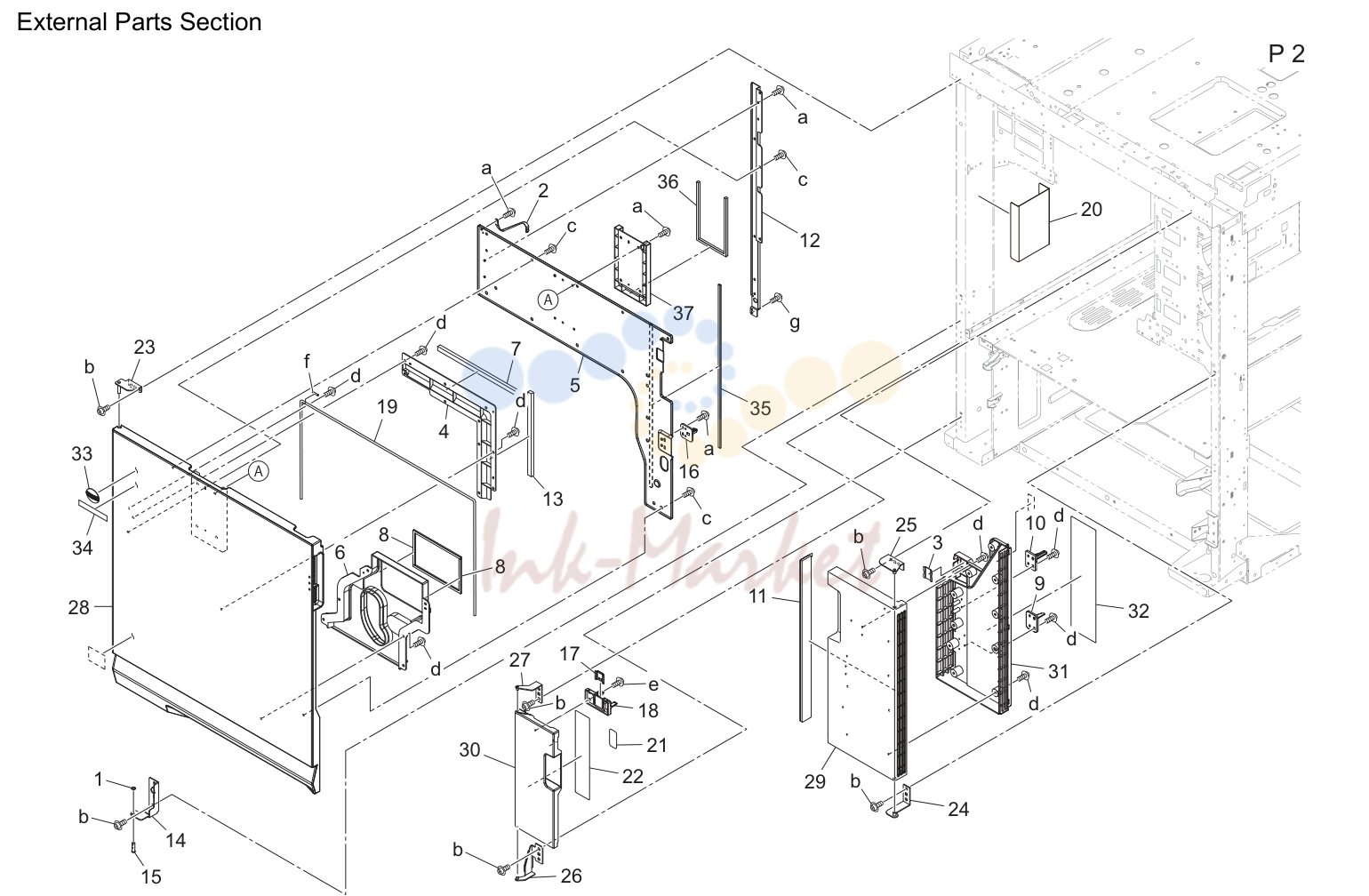

Внешние детали секция (P2)

Внешние детали секция (P2)

№АртикулАльт. артикулОписание
4A50U160500 запросить цену →Fixing пластина
5A50U161502 запросить цену →Reinforce door /right
6AC57161600 запросить цену →Крышка воздуховод /front
7A50U161700 запросить цену →Уплотнительing cushion /1
8AC57161800 запросить цену →Уплотнитель
9A50U164100 запросить цену →Detecting actuator
10A50U164200 запросить цену →Detecting part
11A50U164901 ✓ в наличииSuction dust-proof filter
12A50U165500 запросить цену →Reinforce hinge
13A50U165600 запросить цену →Уплотнительing cushion /2
14A50U166100 запросить цену →Hinge /lower
15A50U166200 запросить цену →Support вал /lower
16A50U167201 запросить цену →Lock крышка
17A50U167500 запросить цену →Lock пластина
18A50U167601 запросить цену →Detecting part
19A50U169900 запросить цену →Reinforce wire
20A50U863100 запросить цену →Sheet
21A50U945601 запросить цену →Operation label
22A50U946503 запросить цену →Operation label /a
23A50UF16000 запросить цену →Left door support пластина / upper cau
24A50UF16101 запросить цену →Right door support пластина / lower ca
25A50UF16201 запросить цену →Right door support пластина / upper ca
26A50UF16301 запросить цену →Collection box door support пластина /
27A50UF16400 запросить цену →Collection box door support пластина /
28AC57160100 запросить цену →Door /front
29A9VE160300 запросить цену →Тонер supply door
30A9VE160600 запросить цену →Collection door
31A9VE164800 запросить цену →Тонер supply воздуховод
32A9VE944901 запросить цену →Тонер supply label
33A5AW162000 запросить цену →Indicating пластина
34A9JT944200 запросить цену →Label /konica minolta
35AC57174100 запросить цену →Уплотнитель
36AC57174200 запросить цену →Уплотнитель
37AC57174400 запросить цену →Креплениеing part

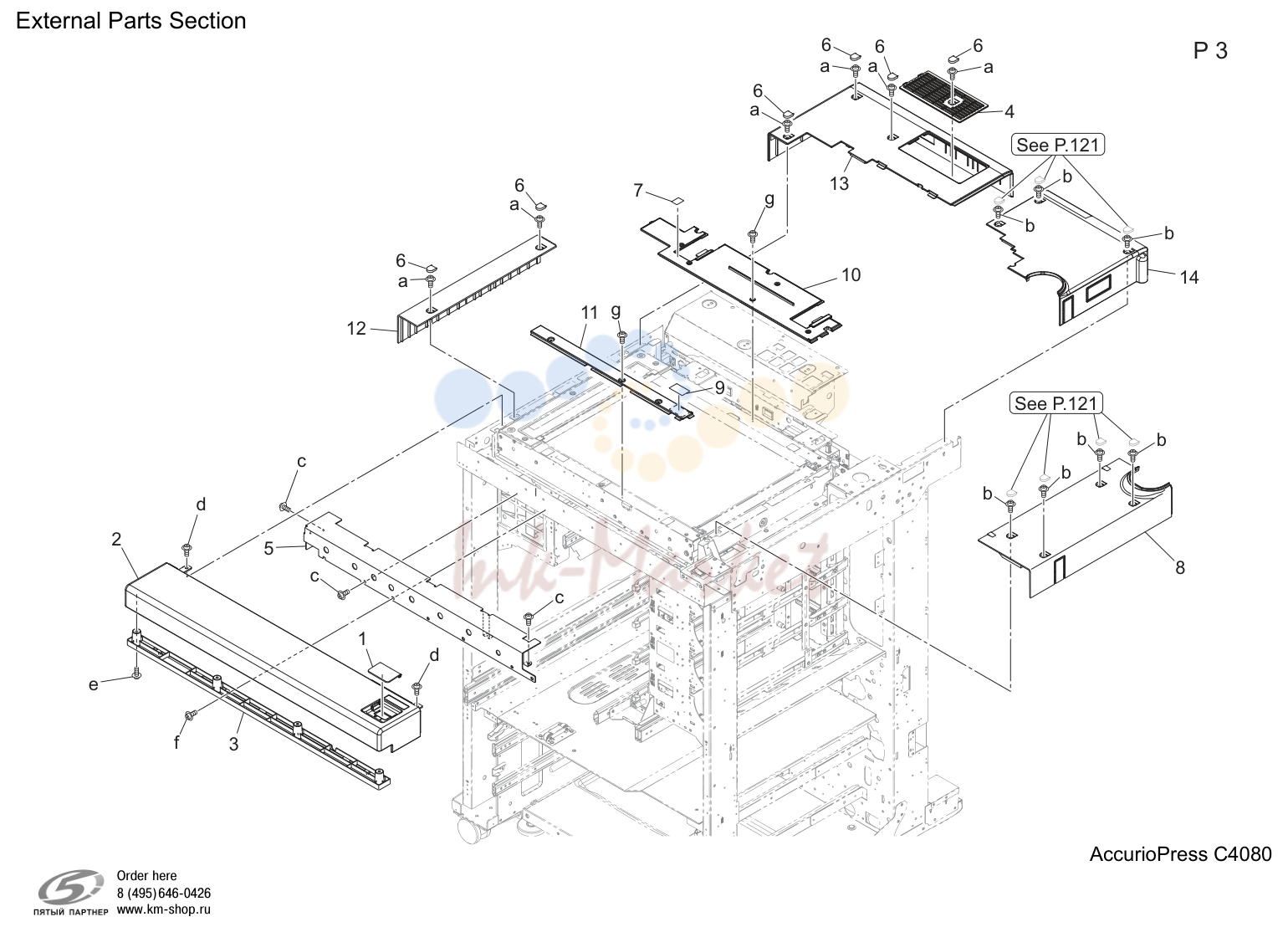

Внешние детали секция (P3)

Внешние детали секция (P3)

№АртикулАльт. артикулОписание
1A1DU163402 запросить цену →Protection крышка
2AC57161000 запросить цену →Крышка part
3A9VE162400 запросить цену →Крышка part /inside
4A9VE163900 запросить цену →Replacement крышка
5A50U175001 запросить цену →Reinforce пластина
6A9VE168800 запросить цену →Click крышка
7A161940602 запросить цену →Label
8A9VE161400 запросить цену →Read крышка /right
9A55D941100 запросить цену →Caution label
10A795167800 запросить цену →Read крышка /upper
11A9JT170601 запросить цену →Read крышка
12A9VE161100 запросить цену →Крышка пластина /left
13A9VE161200 запросить цену →Read крышка /rear
14A9VE161301 запросить цену →Read крышка /right rear

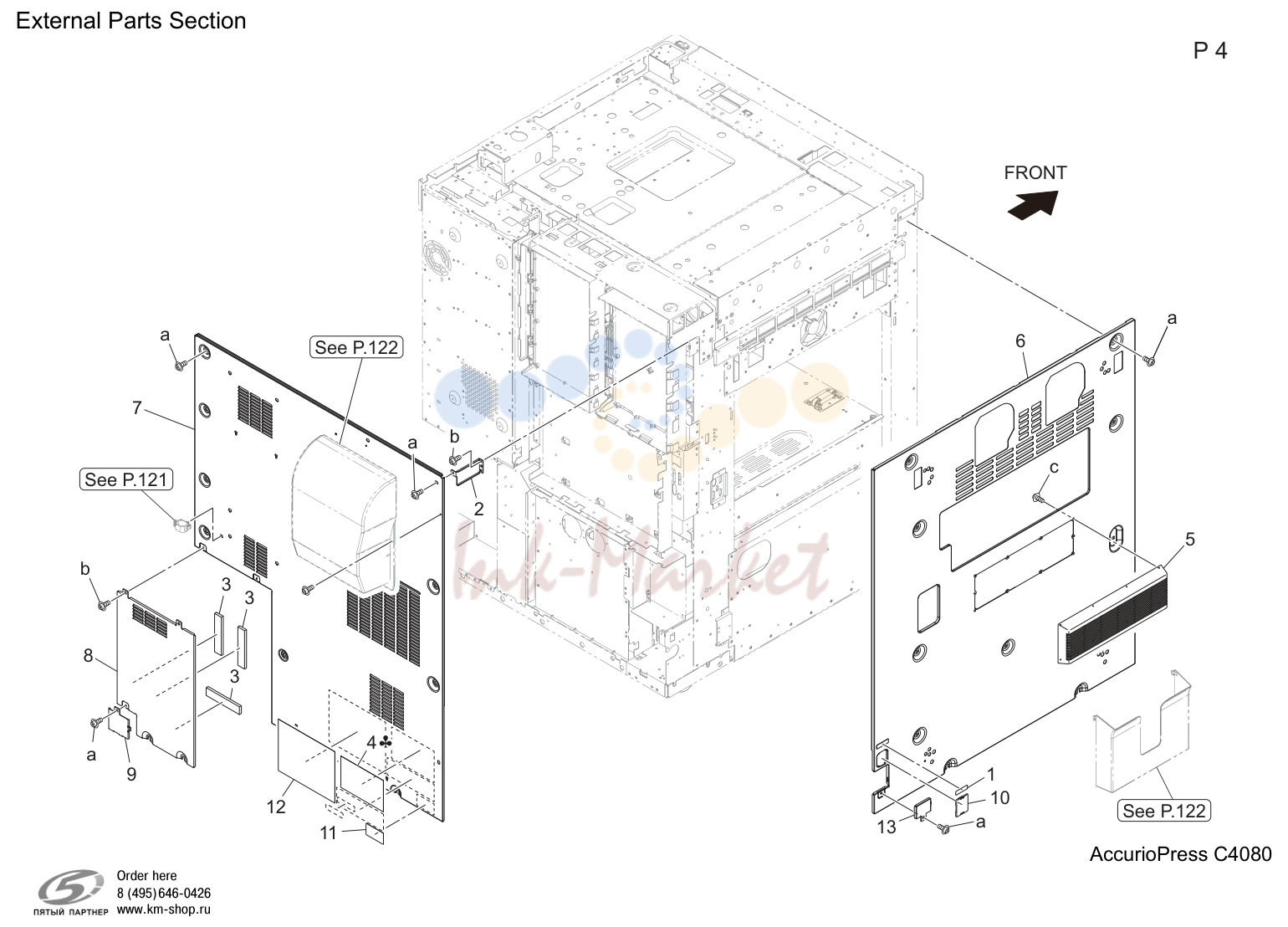

Внешние детали секция (P4)

Внешние детали секция (P4)

№АртикулАльт. артикулОписание
1A00J945401 запросить цену →Label dehumidifier sw.
2A50U163700 запросить цену →Креплениеing пластина /upper
3A50U167801 запросить цену →Holding part
4A9JT942401 запросить цену →Caution label
5A9VE162300 запросить цену →Выход бумаги крышка /2
6AC57163000 запросить цену →Выход бумаги крышка /left
7AC57163500 запросить цену →Protection крышка /1
8A9VE163600 запросить цену →Крышка /rear
9A9VE163800 запросить цену →Entrance пластина
10A9VE169500 запросить цену →Крышка /a
11A9VE942600 запросить цену →Caution label
12A9VE942301 запросить цену →Caution label
13AC57163100 запросить цену →Крышка

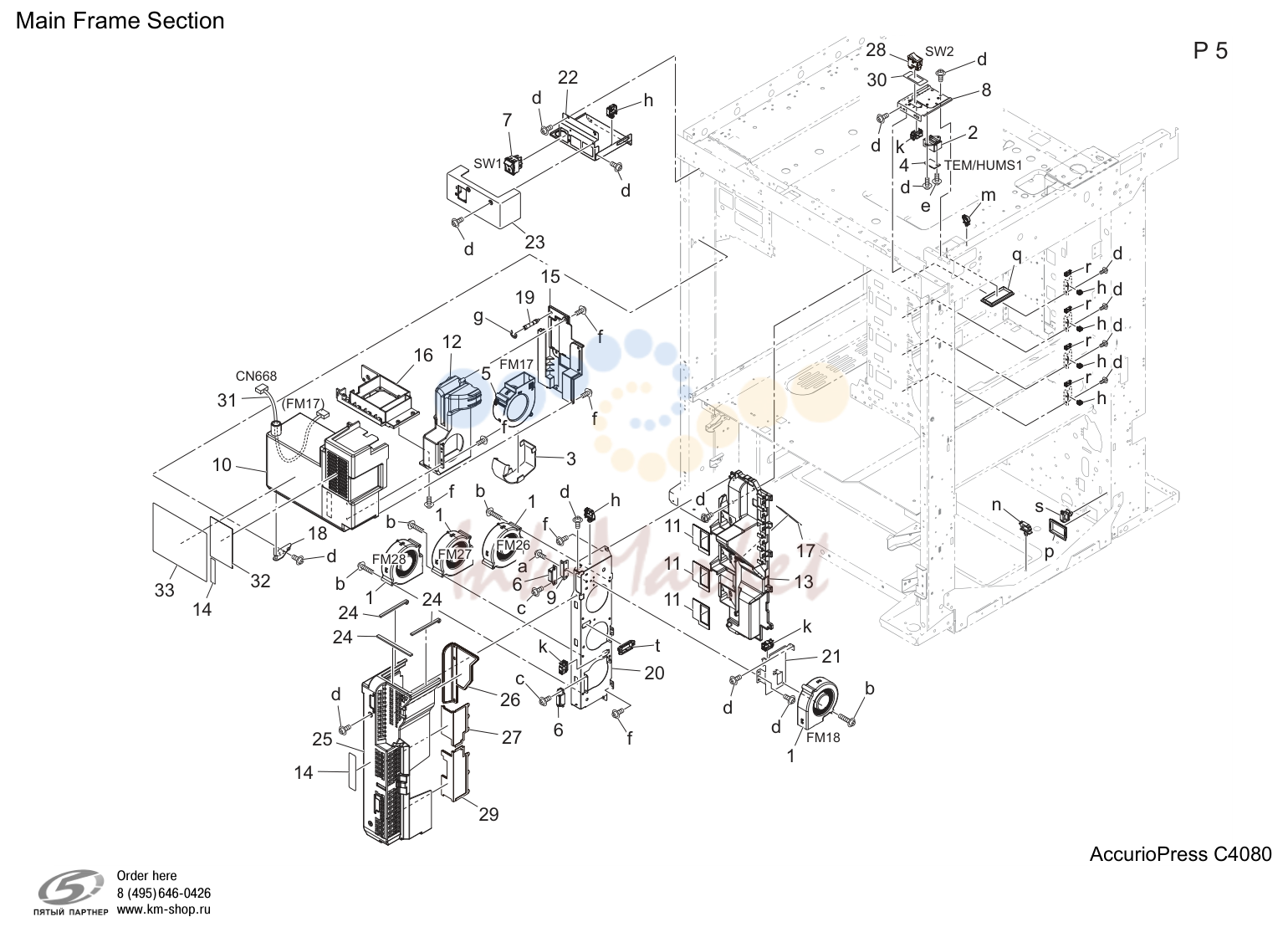

Main рама секция (P5)

Main рама секция (P5)

№АртикулАльт. артикулОписание
1A93EM10600 запросить цену →Вентилятор мотор
4A034M50000 запросить цену →Humidity датчик
5AC57M15800 запросить цену →Cooling вентилятор
6A0G6411200 запросить цену →Magnet /x
7A4EUM60000 запросить цену →Power source выключатель
8A50U102900 запросить цену →Креплениеing пластина
9A50U120600 запросить цену →Fixing пластина
10AC57121000 запросить цену →Воздуховод
11A50U121300 запросить цену →Cooling уплотнитель /front
12AC57121600 запросить цену →Воздуховод
13A50U122103 запросить цену →Cooling воздуховод
14A50U949600 запросить цену →Replacement label
15A50U123800 запросить цену →Крышка
16A50U124100 запросить цену →Воздуховод
17A50U124900 запросить цену →Крышка sheet
18A50UF12000 запросить цену →Печь (закрепление) front cooling воздуховод support s
19A50U125901 запросить цену →Fixing screw
20A50U126500 запросить цену →Креплениеing пластина
21A50U126600 запросить цену →Креплениеing пластина
22A50U127401 запросить цену →Креплениеing пластина
23A50U127901 запросить цену →Крышка
24A50U164000 запросить цену →Cooling уплотнитель /1
25A50U167901 запросить цену →Cooling крышка
26A50U172100 ✓ в наличииPh dust-proof filter
27A50U172200 ✓ в наличииDeve. dust-proof filter/1
28A50UM60300 запросить цену →Power source выключатель
29A50U172300 ✓ в наличииDeve. dust-proof filter/2
30A50U179500 запросить цену →Protection sheet
31A50UN12602 запросить цену →Cooling relay жгут /1
32AC57121100 ✓ в наличииFilter
33A50U944302 запросить цену →Processing label /2

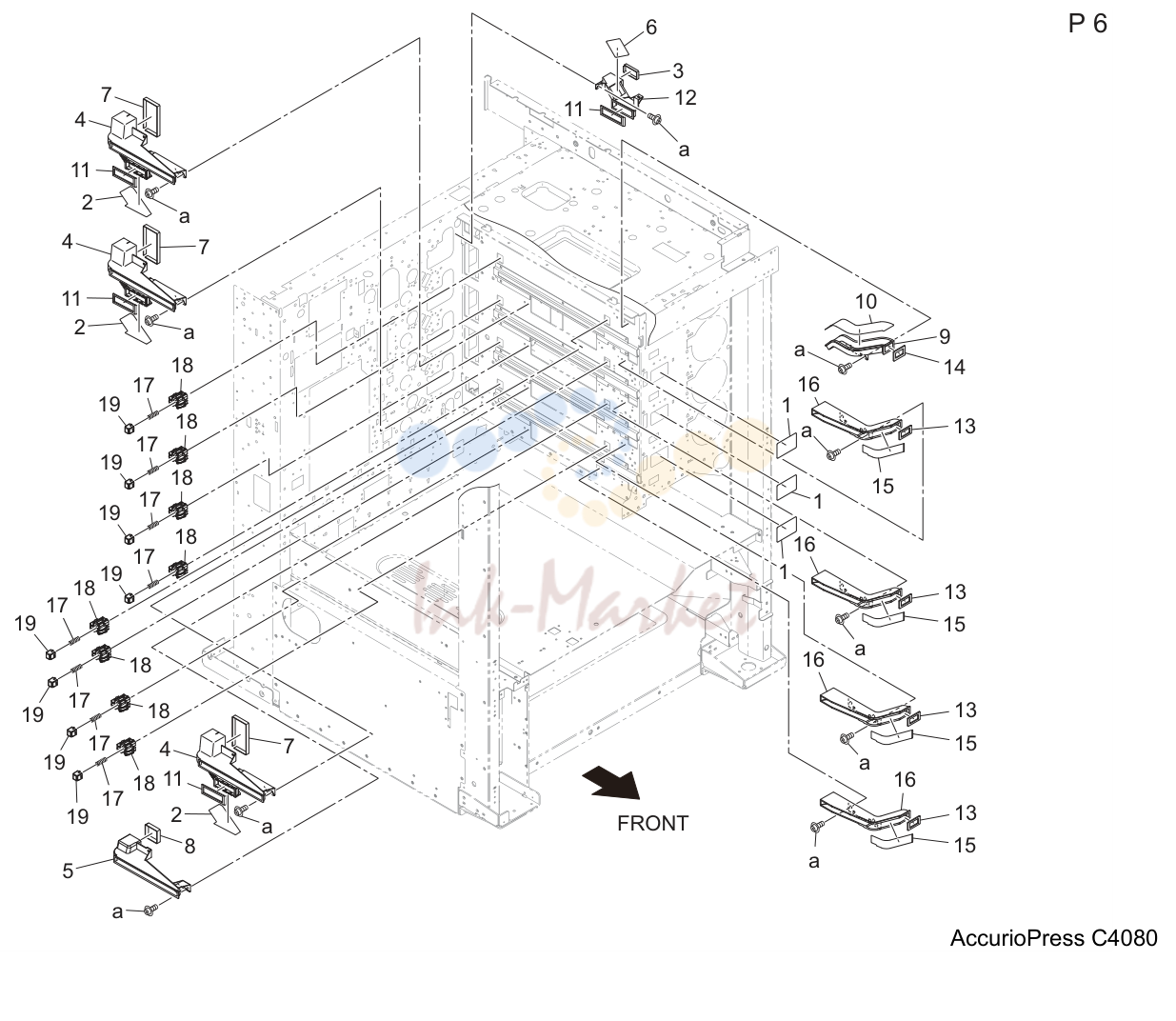

Main рама секция (P6)

Main рама секция (P6)

№АртикулАльт. артикулОписание
1A50U109101 запросить цену →Writing крышка
2A50U123200 запросить цену →Ozone крышка
3A50U123300 запросить цену →Suction уплотнитель
4A50U123400 запросить цену →Воздуховод /cyan
5A50U123500 запросить цену →Воздуховод
6A50U123600 запросить цену →Suction крышка
7A50U123900 запросить цену →Suction уплотнитель
8A50U124000 запросить цену →Suction уплотнитель
9A50U126200 запросить цену →Воздуховод
10A50U126800 запросить цену →Sheet /1
11A50U127201 запросить цену →Suction уплотнитель /rear
12A50U127300 запросить цену →Suction воздуховод
13A50U127500 запросить цену →Уплотнитель
14A50U127800 запросить цену →Уплотнитель
15A50U128000 запросить цену →Sheet /2
16A50U128700 запросить цену →Воздуховод /1
17A50U341800 запросить цену →Pressing пружина /d
18A50U342200 запросить цену →Pressing pedestal
19A50U342400 запросить цену →Charge pressing block

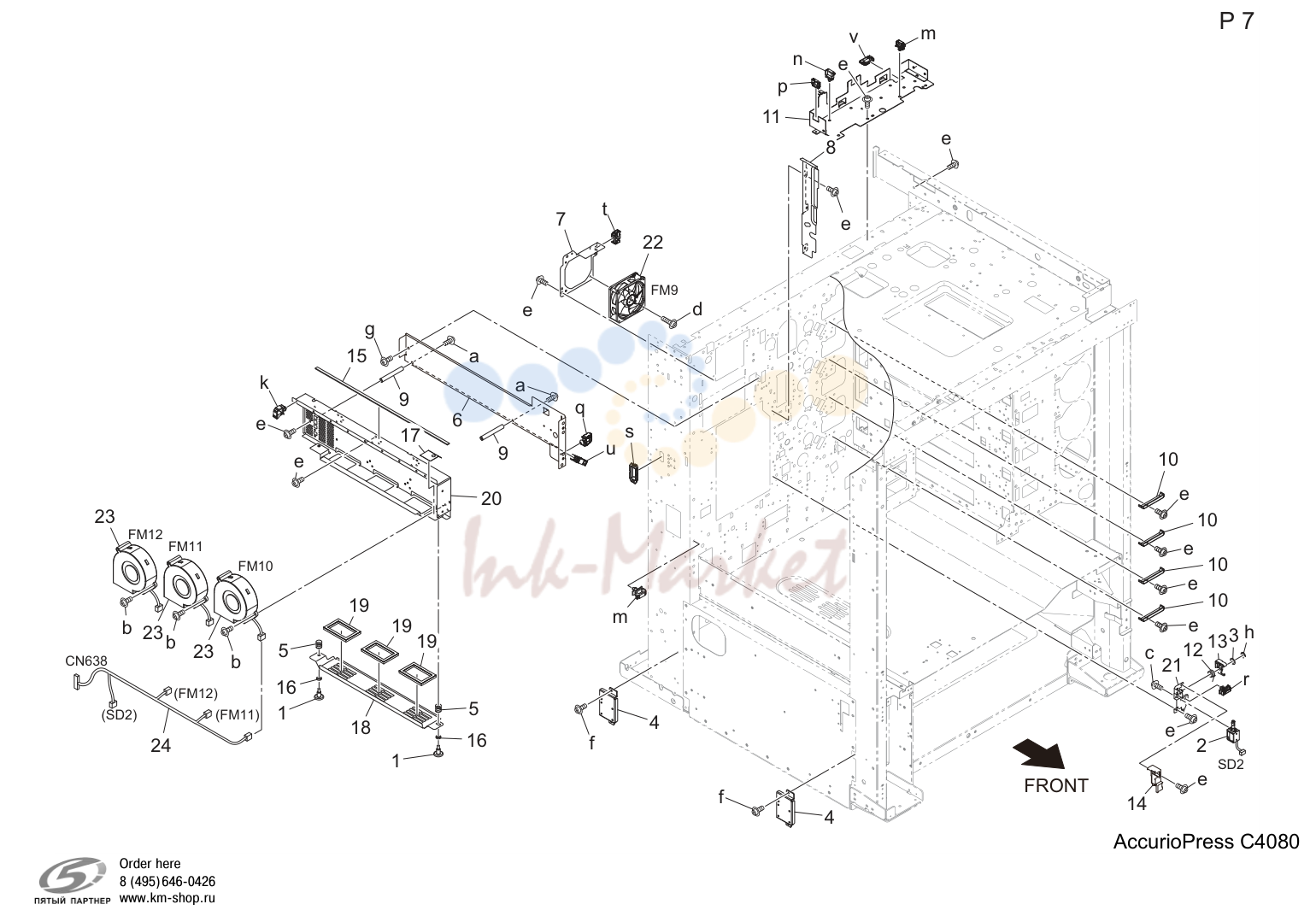

Main рама секция (P7)

Main рама секция (P7)

№АртикулАльт. артикулОписание
4A1DU111101 запросить цену →Connecting пластина /f
5A1DU764000 запросить цену →Пружина
6A50U102801 запросить цену →Креплениеing stay /middle
7A50U103602 запросить цену →Креплениеing пластина /rear
8A50U104901 запросить цену →Inner partition
9A50U106800 запросить цену →Креплениеing вал /inside
10A50U108900 запросить цену →Receiving part /1
11AC57133200 запросить цену →Креплениеing пластина /upper
12A50U508301 запросить цену →Соленоид release пружина
13A50U509300 запросить цену →Separating cam
14A50U510400 запросить цену →Крышка
15A50U731700 запросить цену →Insulating уплотнитель /1
16A50U731900 запросить цену →Lifting spacer /1
17A50U737800 запросить цену →Protection sheet /1
18A50U738001 запросить цену →Shutter
19A50U738100 запросить цену →Cushion
20A50U739000 запросить цену →Креплениеing пластина
21A50UF50700 запросить цену →Креплениеing stay caulking
22AC57M15300 запросить цену →Cooling вентилятор
23A5AWM15101 запросить цену →Cooling вентилятор
24A85CN12800 запросить цену →Fixing relay жгут /2

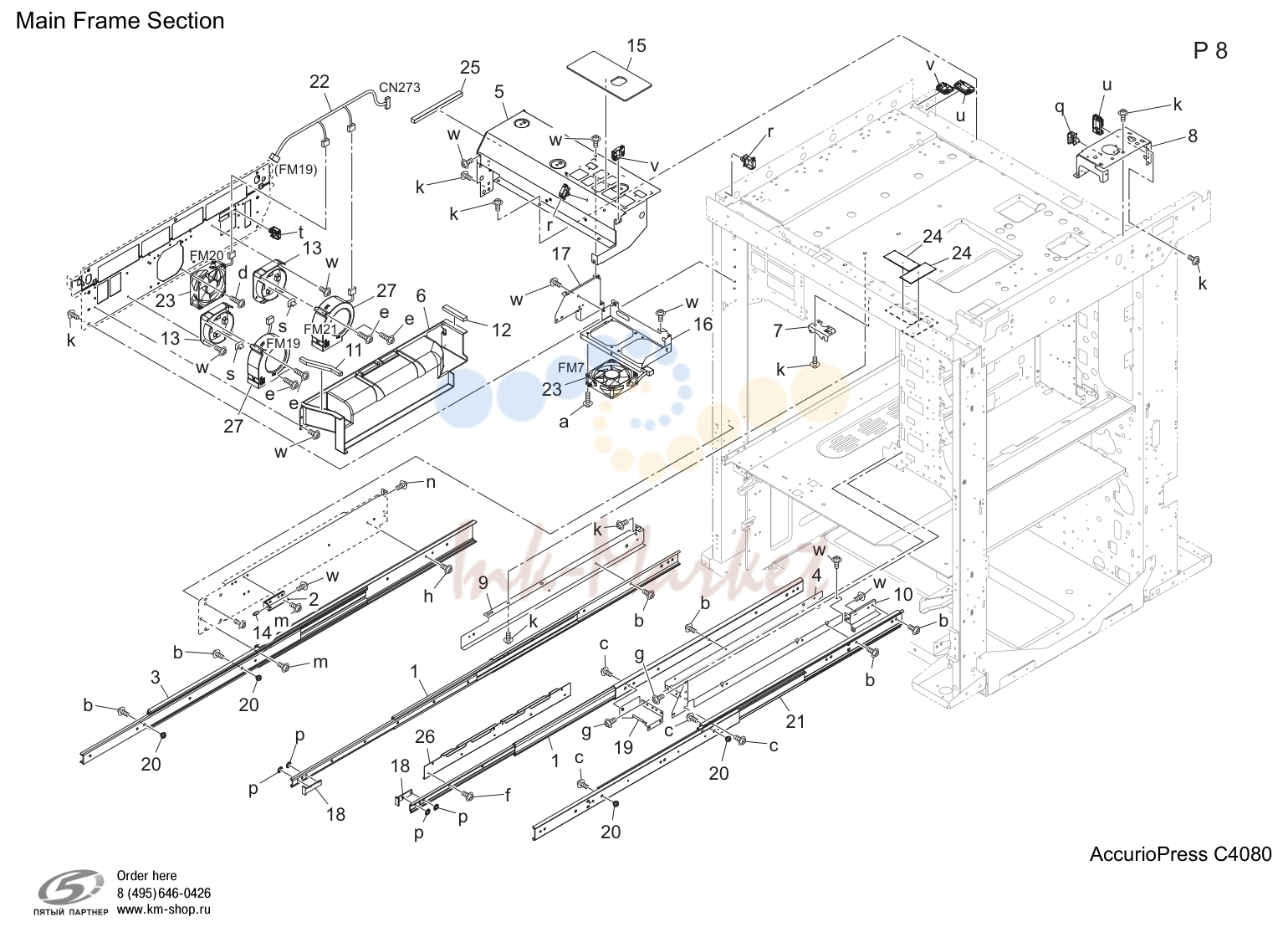

Main рама секция (P8)

Main рама секция (P8)

№АртикулАльт. артикулОписание
2AA509900 запросить цену →Креплениеing пластина /left
3A1RF815702 запросить цену →Slide rail /left
4A50U103200 запросить цену →Reinforce rail
5A50U103403 запросить цену →Fixing пластина /left rear
6A50U103500 запросить цену →Separating воздуховод
7A50U104700 запросить цену →Креплениеing пластина
8A50U105100 запросить цену →Support пластина /a
9A50U105201 запросить цену →Support rail /front
10A50U105600 запросить цену →Rail /rear
11A50U107501 запросить цену →Уплотнительing part /front
12A50U107600 запросить цену →Уплотнительing part /rear
13A50U107801 запросить цену →Вентилятор воздуховод
14A50U109400 запросить цену →Направляющая pin /left
15A50U109900 ✓ в наличииElectric comp. cooling filter
16A50U120300 запросить цену →Fixing пластина
17A50U129200 запросить цену →Fixing пластина
18A50U342900 запросить цену →Protection крышка
19A50U832100 запросить цену →Reinforce rail /a
20A50U833000 запросить цену →Креплениеing collar /1
21A50U881500 запросить цену →Slide rail
22A50UN15400 запросить цену →Drive жгут /f
23A93EM10000 ✓ в наличииВентилятор мотор
24AC57120500 запросить цену →Уплотнитель /4
25AC57175900 запросить цену →Уплотнитель
26AC57340700 запросить цену →Креплениеing rail
27AC57M15800 запросить цену →Cooling вентилятор

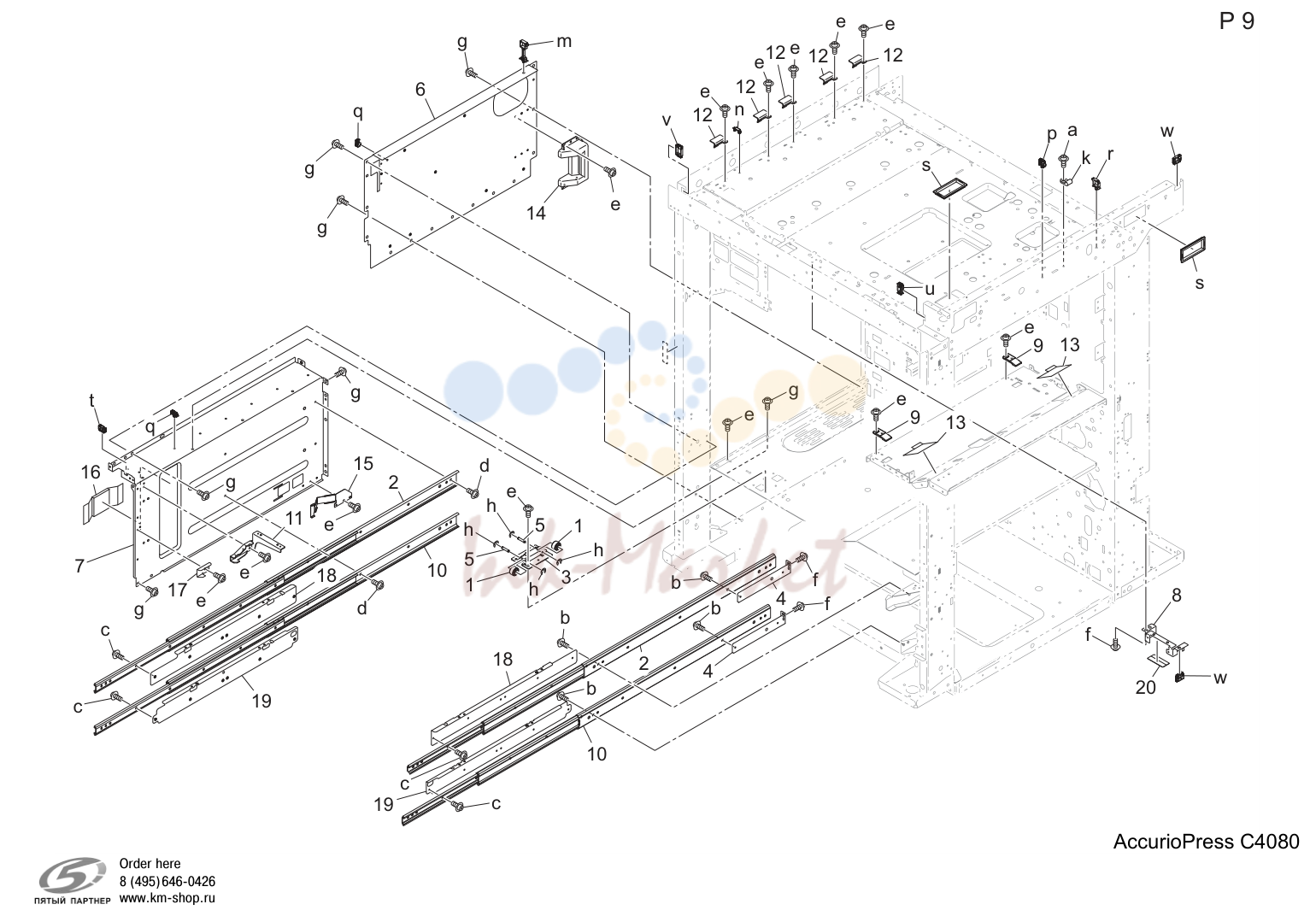

Main рама секция (P9)

Main рама секция (P9)

№АртикулАльт. артикулОписание
3A50U855200 запросить цену →Lifting base рама
6A50U101600 запросить цену →Auxiliary пластина /left
7A50U102703 запросить цену →Protection пластина
8A50U104600 запросить цену →Креплениеing пластина /front
9A50U105800 запросить цену →Writing направляющая /front
10A50U107000 запросить цену →Slide rail /a
11A50U107101 запросить цену →Hold пластина /front
12A50U136501 запросить цену →Крышка
13A50U314800 запросить цену →Receiving sheet
14A50U363900 запросить цену →Collection направляющая
15A50U366601 запросить цену →Regulating пластина
16A50U368000 запросить цену →Collection уплотнитель /2
17A50U624000 запросить цену →Lock claw
18A50U624503 запросить цену →Support stay /2
19A50U624904 запросить цену →Support stay /2
20A9VE114600 запросить цену →Уплотнитель

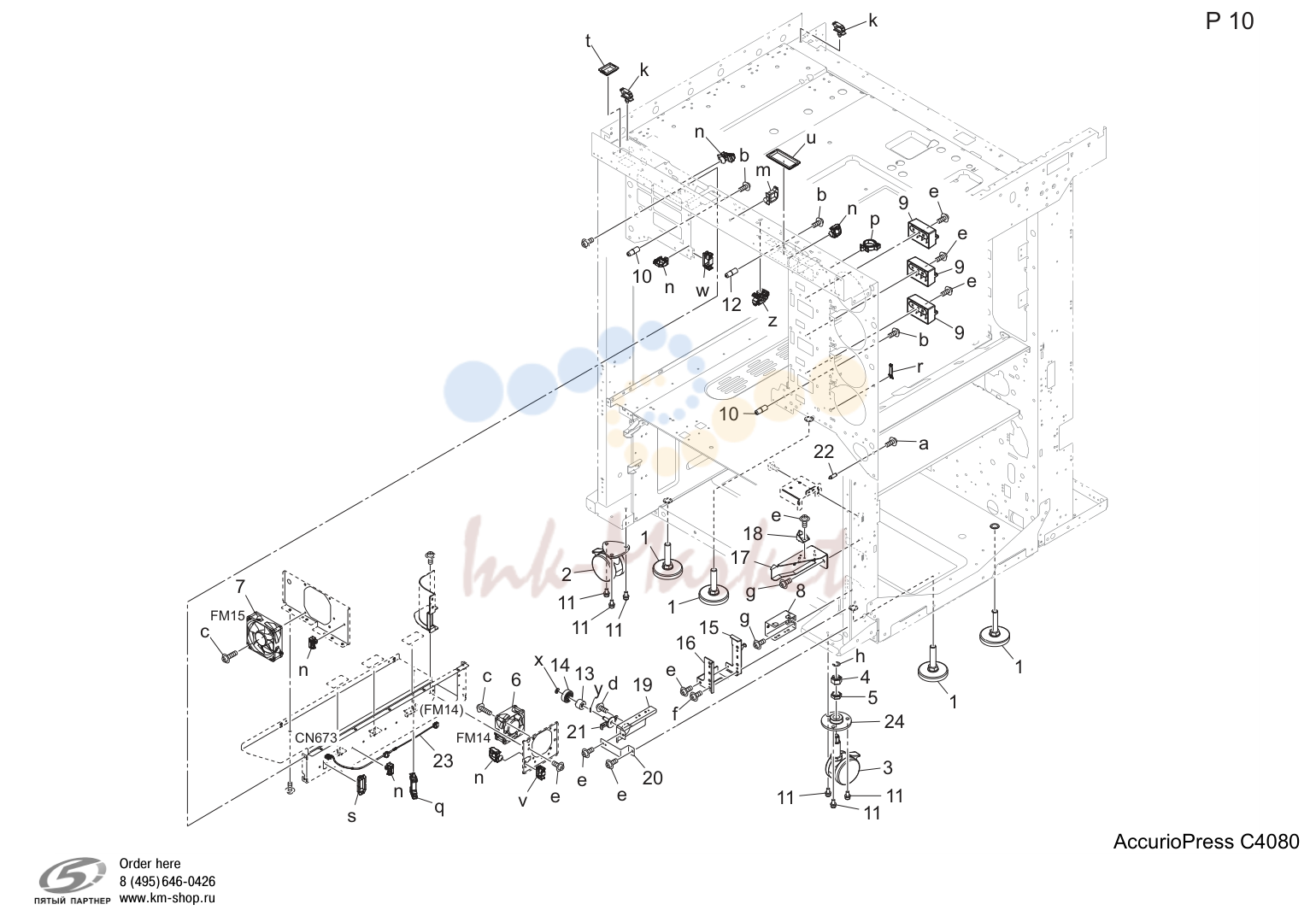

Main рама секция (P10)

Main рама секция (P10)

№АртикулАльт. артикулОписание
1AA10091F запросить цену →Mainbody fixing stopper
2A9VE110100 запросить цену →Castor /a
3A9VE110200 запросить цену →Castor /b
6AC57M15000 запросить цену →Cooling вентилятор
7A93EM10000 ✓ в наличииВентилятор мотор
8A50U103301 запросить цену →Support part /middle
9A50U103800 запросить цену →Направляющая part /front
10A50U104401 запросить цену →Positioning вал /front
11A50U106300 запросить цену →Lock screw
12A50U110000 запросить цену →Positioning вал /upper
13A4F3744400 запросить цену →Torque limiter
14A9VE641700 запросить цену →Шестерня 15t
15A50U624113 запросить цену →Lock part
16A50U624300 запросить цену →Reinforce пластина
17A50U628001 запросить цену →Lock claw
18A50U634200 запросить цену →Lock part
19A50U640200 запросить цену →Креплениеing пластина
20A50U640400 запросить цену →Reinforce part
21A9VE641600 запросить цену →Креплениеing пластина
22A50U832201 запросить цену →Направляющая pin /right front
23AC57N13601 запросить цену →Cooling relay жгут /3
24A85C102000 запросить цену →Adjusting part

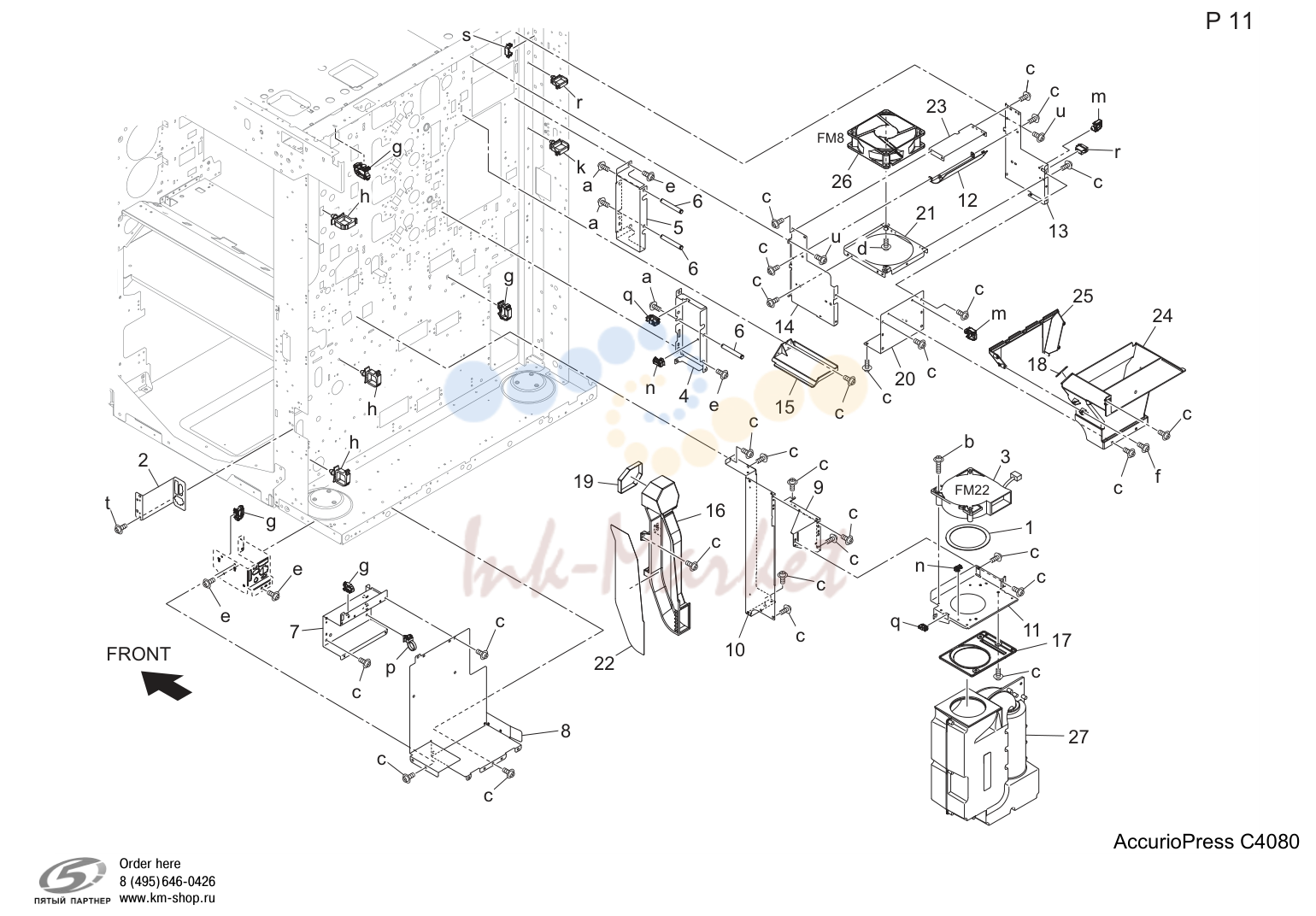

Main рама секция (P11)

Main рама секция (P11)

№АртикулАльт. артикулОписание
2A03U118301 запросить цену →Pfu power supply панель
3A0Y5M15101 ✓ в наличииSuction вентилятор мотор
4A50U106502 запросить цену →Печь (закрепление) пластина
5A50U106600 запросить цену →Печь (закрепление) пластина /b
6A50U106700 запросить цену →Swing вал
7A50U108001 запросить цену →Protection пластина /p
8A50U108200 запросить цену →Направляющая part /rear
9A50U120900 запросить цену →Креплениеing рама /2
10A50U121800 запросить цену →Креплениеing рама /right rear
11A50U121900 запросить цену →Fixing пластина /1
12A50U122900 запросить цену →Печь (закрепление) воздуховод /4
13A50U125000 запросить цену →Печь (закрепление) воздуховод /2
14A50U125101 запросить цену →Печь (закрепление) воздуховод /1
15A50U125500 запросить цену →Heat blocking пластина
16A50U125600 запросить цену →Suction воздуховод /lower
17A50U125800 запросить цену →Connecting воздуховод
18A50U126300 запросить цену →Cooling уплотнитель
19A50U126400 запросить цену →Suction уплотнитель
20A50U128801 запросить цену →Печь (закрепление) воздуховод /3
21A50U128900 запросить цену →Печь (закрепление) воздуховод /5
22A50U129100 запросить цену →Suction крышка /lower
23A50U129300 запросить цену →Печь (закрепление) воздуховод /6
24A50U129401 запросить цену →Печь (закрепление) воздуховод
25A50U129801 запросить цену →Печь (закрепление) воздуховод /7
26AC57M15400 запросить цену →Cooling вентилятор
27A50UR70A12 ✓ в наличииFilter box

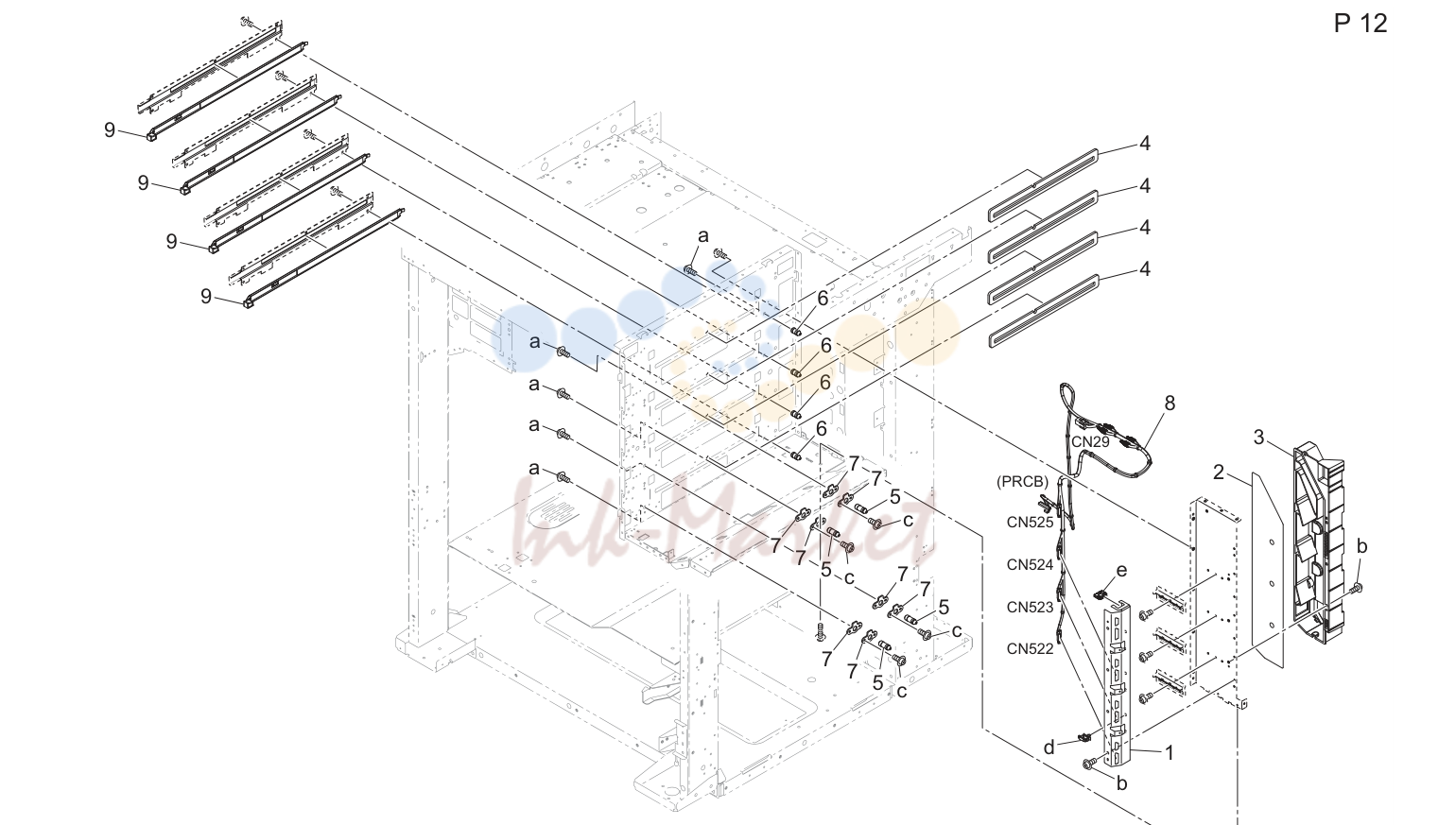

Main рама секция (P12)

Main рама секция (P12)

№АртикулАльт. артикулОписание
1A50U104000 запросить цену →Support пластина /p
2A50U122701 запросить цену →Suction крышка /upper
3A50U127000 запросить цену →Suction воздуховод /upper
4A50U314300 запросить цену →Уплотнитель /4
5A50U318500 запросить цену →Positioning pin /front
6A50U318601 запросить цену →Positioning pin /rear
7A50U318800 запросить цену →Stopper пластина /black
8AC57N27000 запросить цену →Polygon relay жгут /1
9A50UR70H00 запросить цену →Ph protection стекло в сборе

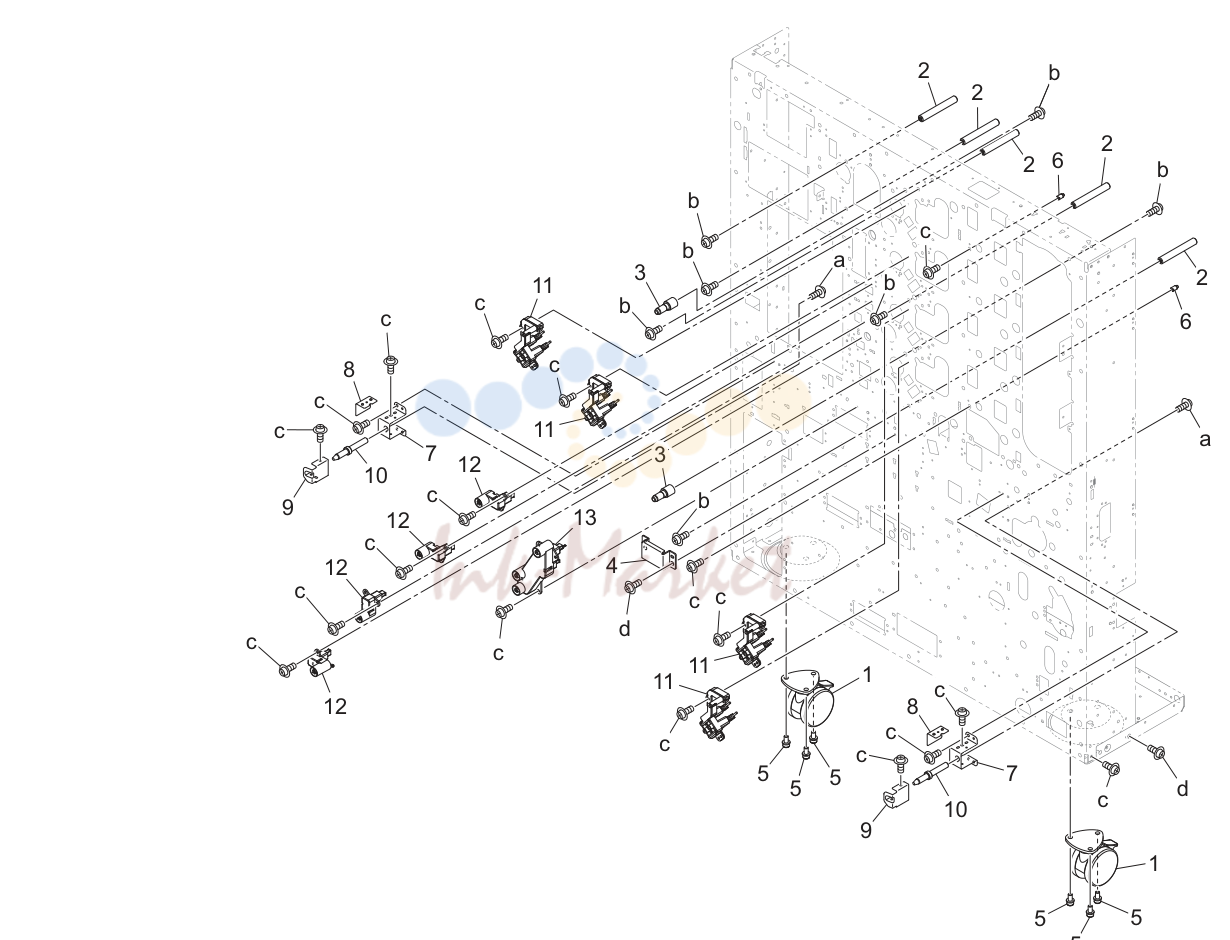

Main рама секция (P13)

Main рама секция (P13)

№АртикулАльт. артикулОписание
1A9VE110100 запросить цену →Castor /a
2A50U104300 запросить цену →Drive вал
3A50U104500 запросить цену →Positioning вал /rear
4A50U105000 запросить цену →Lock пластина
5A50U106300 запросить цену →Lock screw
6A50U407300 запросить цену →Positioning вал /rear
7A50U811300 запросить цену →Направляющая держатель /rear
8A50U811500 запросить цену →Направляющая держатель /1
9A50U813700 запросить цену →Ground пластина
10A50U817700 запросить цену →Направляющая pin /right rear
11A50UR71U01 запросить цену →Terminal 1 в сборе / hv
12A50UR71V01 запросить цену →Terminal 2 в сборе / hv
13A50UR71W01 запросить цену →Terminal 3 в сборе / hv

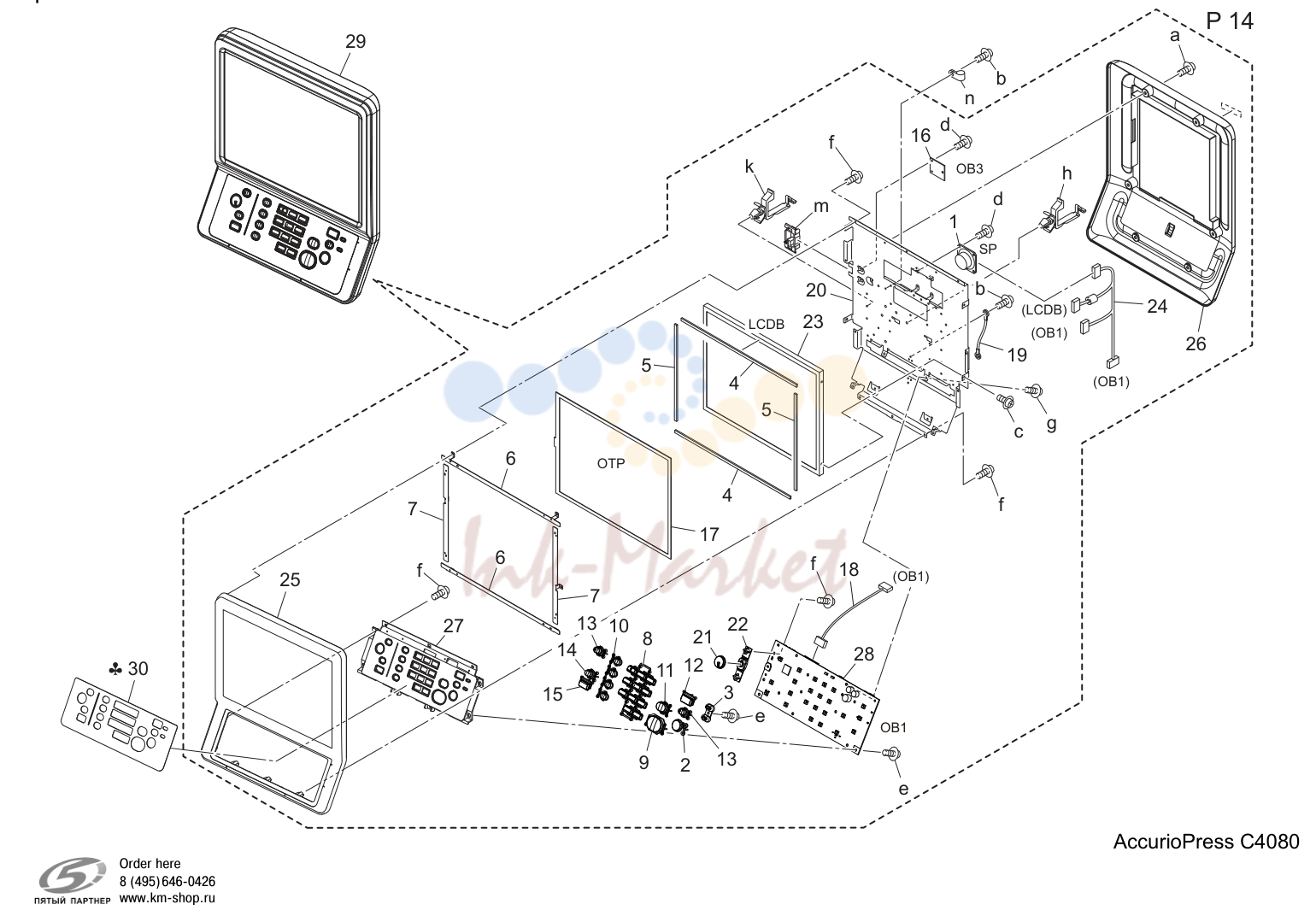

Operation панель секция (P14)

Operation панель секция (P14)

№АртикулАльт. артикулОписание
1A0P0M73100 запросить цену →Speaker
3AC57193600 запросить цену →Indicating part /1
4A0G6192400 запросить цену →Holding cushion /upper
5A0G6192500 запросить цену →Holding cushion /right
6A0G6192700 запросить цену →Ground пластина /1
7A0G6192900 запросить цену →Ground пластина /2
8AC57193100 запросить цену →Operation button /1
9AC57193200 запросить цену →Operation button /2
10AC57193400 запросить цену →Operation button /4
11AC57193500 запросить цену →Operation button /5
12A0G6193700 запросить цену →Operation button /7
13AC57193800 запросить цену →Operation button /10
14AC57193900 запросить цену →Operation button /8
15A0G6194000 запросить цену →Operation button /9
16A0G6H06000 запросить цену →Operation плата /3 в сборе
17A9VEM75500 запросить цену →Ope. узел touch панель
18A0G6N18400 запросить цену →Ope.узел control жгут /3
19A1RFN28300 запросить цену →Ope.узел wiring /1
20A4EU190413 запросить цену →Operation пластина
21AC57194101 запросить цену →Operation knob /1
22A4EU194200 запросить цену →Fixing держатель
23A4EUM75800 запросить цену →Ope.узел lcd
24A4EUN28500 запросить цену →Ope.узел wiring /4
25AC57190102 запросить цену →Operation крышка /front
26AC57190201 запросить цену →Operation крышка /rear
27AC57190301 запросить цену →Operation casing /1
28A799H04001 запросить цену →Operation плата /1 в сборе
29AC57R70500 запросить цену →Ope.узел в сборе
30AC57205001 запросить цену →Operation sheet

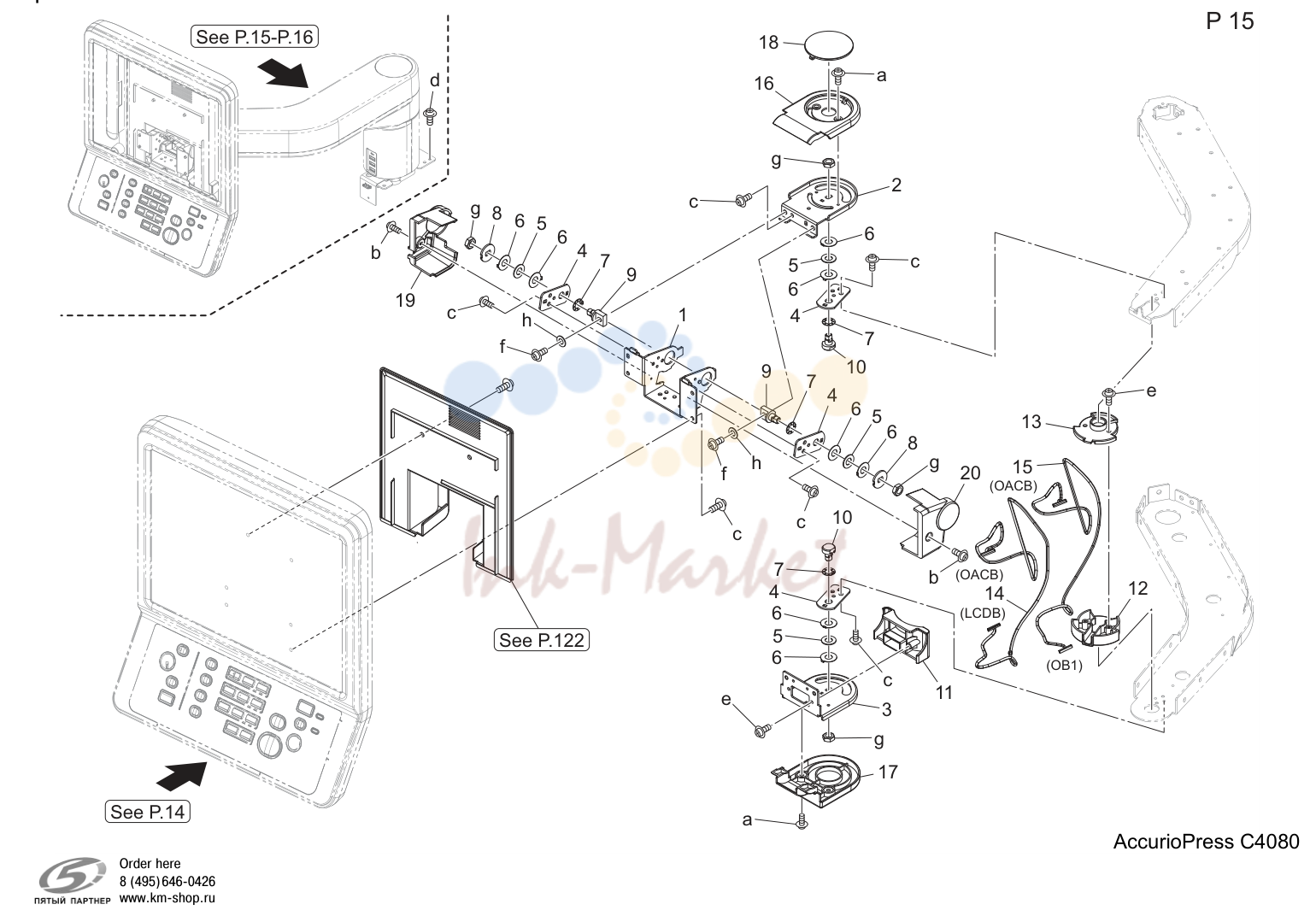

Operation панель секция (P15)

Operation панель секция (P15)

№АртикулАльт. артикулОписание
1A03U190900 запросить цену →Ope. узел креплениеing stay /1
2A03U191400 запросить цену →Support пластина /upper
3A03U191500 запросить цену →Support пластина /lower
4A03U191600 запросить цену →Креплениеing пластина /t
5A03U191700 запросить цену →Rotation пружина /t
6A03U191800 запросить цену →Rotation spacer /1
7A03U191900 запросить цену →Rotation spacer /2
8A03U192000 запросить цену →Fixing part /t
9A03U192100 запросить цену →Fixing вал /u
10A03U192200 запросить цену →Rotation вал /t
11A03U193400 запросить цену →Operation крышка /e
12A03U193600 запросить цену →Swing крышка /lower
13A03U193700 запросить цену →Swing крышка /upper
14AC57N29000 запросить цену →Ope. узел control жгут /1
15AC57N29100 запросить цену →Ope. узел control жгут /2
16A9VE193300 запросить цену →Operation крышка /c
17A9VE193500 запросить цену →Operation крышка /d
18A9VE193800 запросить цену →Operation крышка /i
19A9VE194000 запросить цену →Operation крышка /f
20A9VE194100 запросить цену →Operation крышка /g

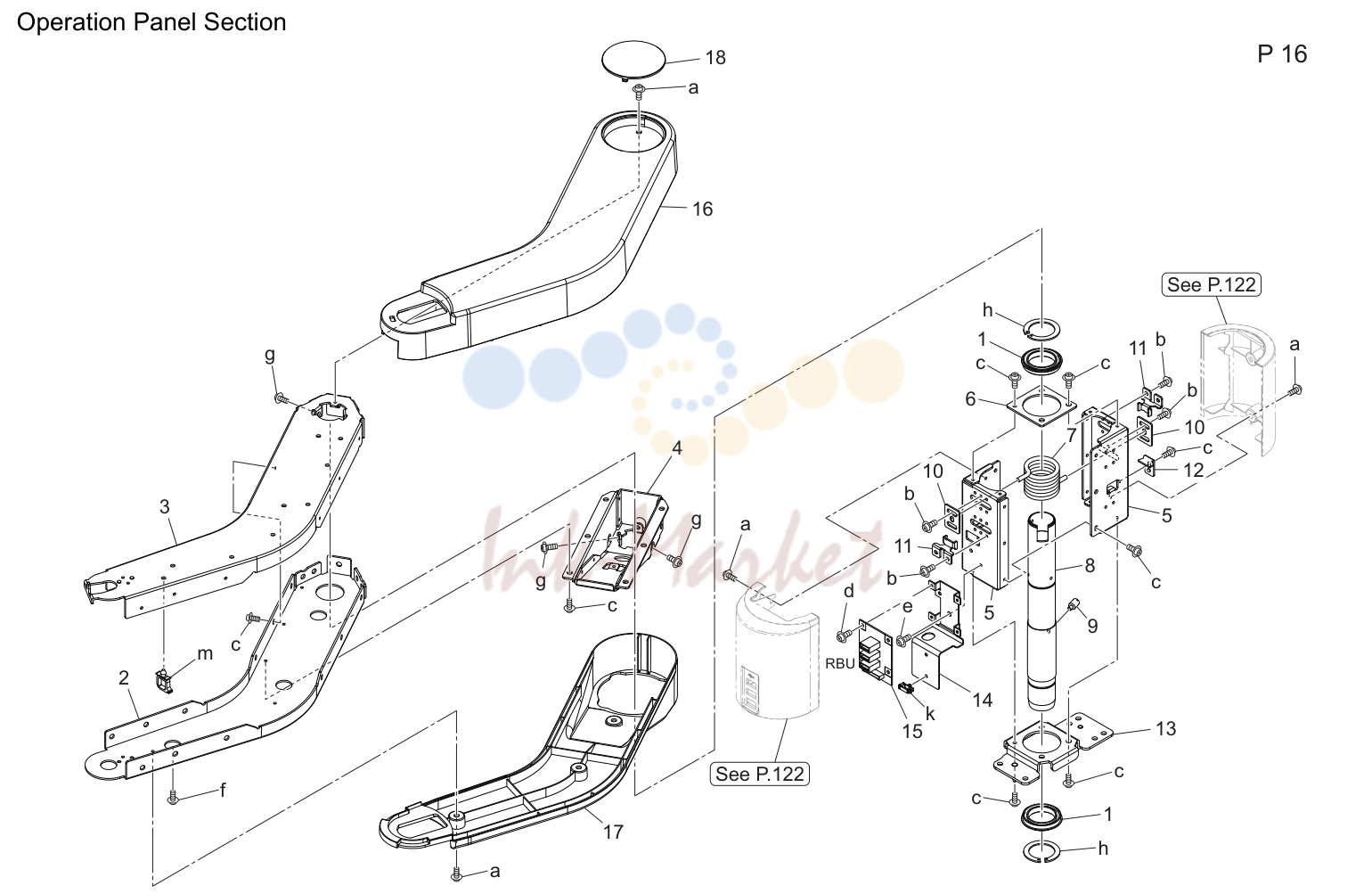

Operation панель секция (P16)

Operation панель секция (P16)

№АртикулАльт. артикулОписание
1AA75010E запросить цену →Барабан support bearing
2A03U190500 запросить цену →Ope. узел креплениеing рычаг /lower
3A03U190600 запросить цену →Ope. узел креплениеing рычаг /upper
4A03U190700 запросить цену →Support пластина /1
5A03U190802 запросить цену →Support пластина /2
6A03U191100 запросить цену →Support пластина /3
7A03U191201 запросить цену →Support пружина
8A03U191300 запросить цену →Ope. узел support pipe
9A03U192300 запросить цену →Stopper screw /a
10A03U195302 запросить цену →Regulating пластина
11A03U195400 запросить цену →Regulating part
12A03U195500 запросить цену →Rotation stopper
13A03UF19100 запросить цену →Основной блок attachment caulking
14A1DU190101 запросить цену →Installing пластина
15A1DUH11000 запросить цену →Relay плата/u в сборе
16A9VE193100 запросить цену →Operation крышка /upper
17A9VE193200 запросить цену →Operation крышка /lower
18A9VE193900 запросить цену →Operation крышка /j

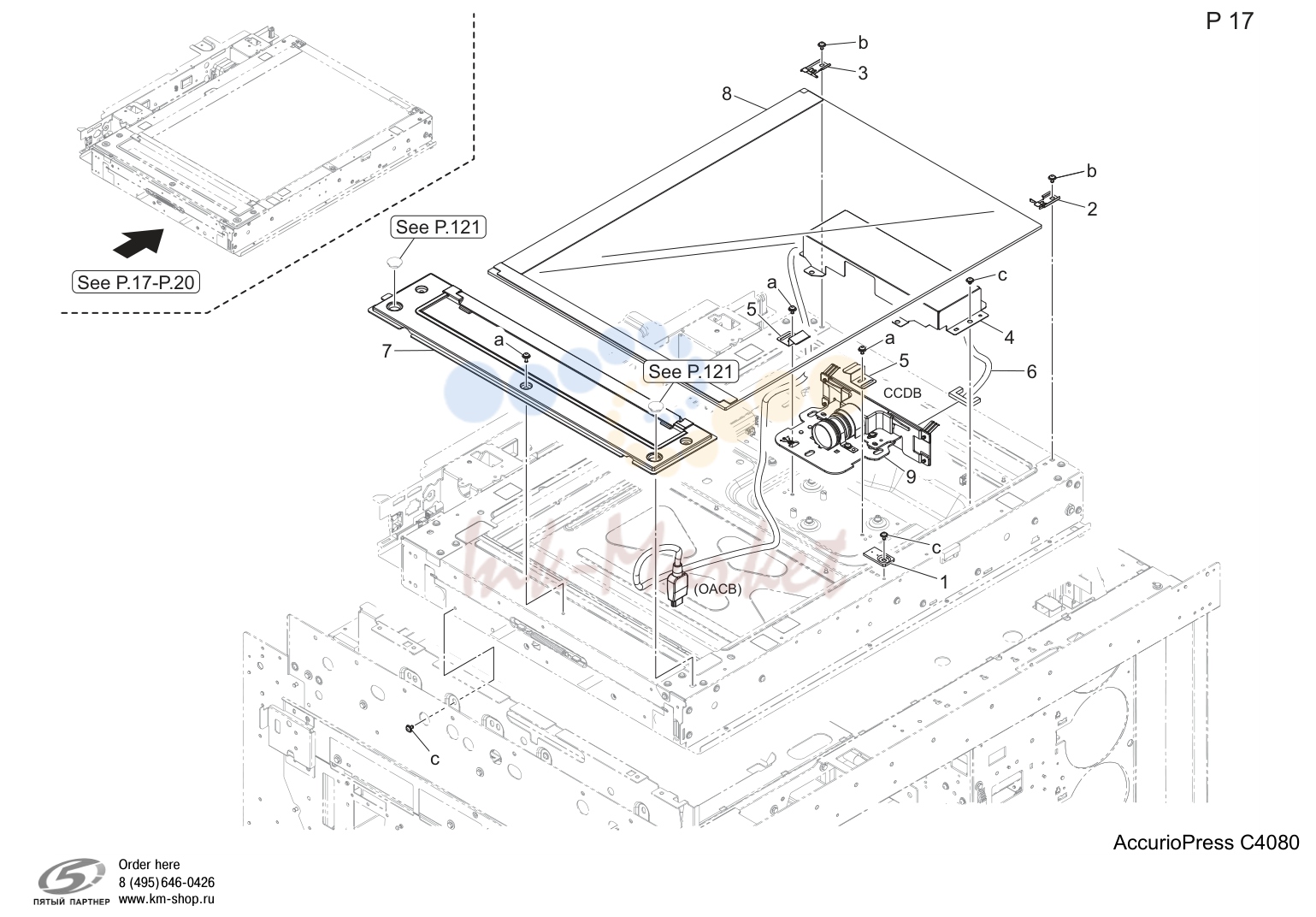

Сканер секция (P17)

Сканер секция (P17)

№АртикулАльт. артикулОписание
1A00J265300 запросить цену →Regulating пластина
2A161268200 запросить цену →Holding пластина
3A161268300 запросить цену →Holding пластина
4A161278600 запросить цену →Крышка
5A161278900 запросить цену →Пластина пружина
6AA2JN14500 запросить цену →Ccd кабель
7AA2JR73200 запросить цену →Slit стекло в сборе
8AA2JR73300 запросить цену →Стекло оригинала в сборе
9AA7NR72500 запросить цену →Ccd в сборе

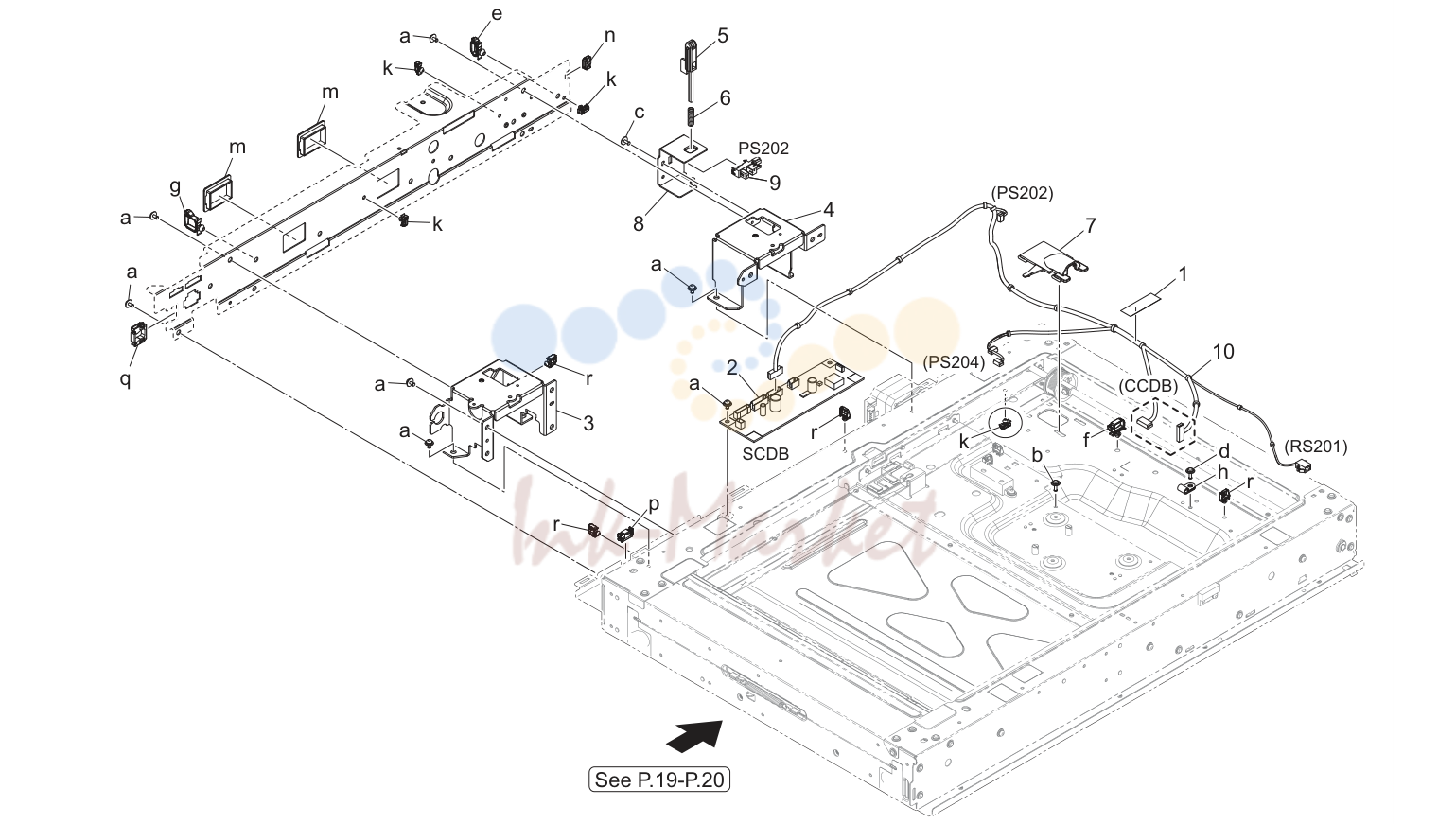

Сканер секция (P18)

Сканер секция (P18)

№АртикулАльт. артикулОписание
2AA7NH01A00 запросить цену →Scana drive плата в сборе
3A161261902 запросить цену →Рама
4A161262002 запросить цену →Рама
5A161280211 запросить цену →Рычаг
6A161280300 запросить цену →Compressing coil пружина
7A161281600 запросить цену →Направляющая
8A5C1280101 запросить цену →Креплениеing пластина
9A5C1M50100 ✓ в наличииPhotointerrupter
10A85CN27800 запросить цену →Сканер wiring /1

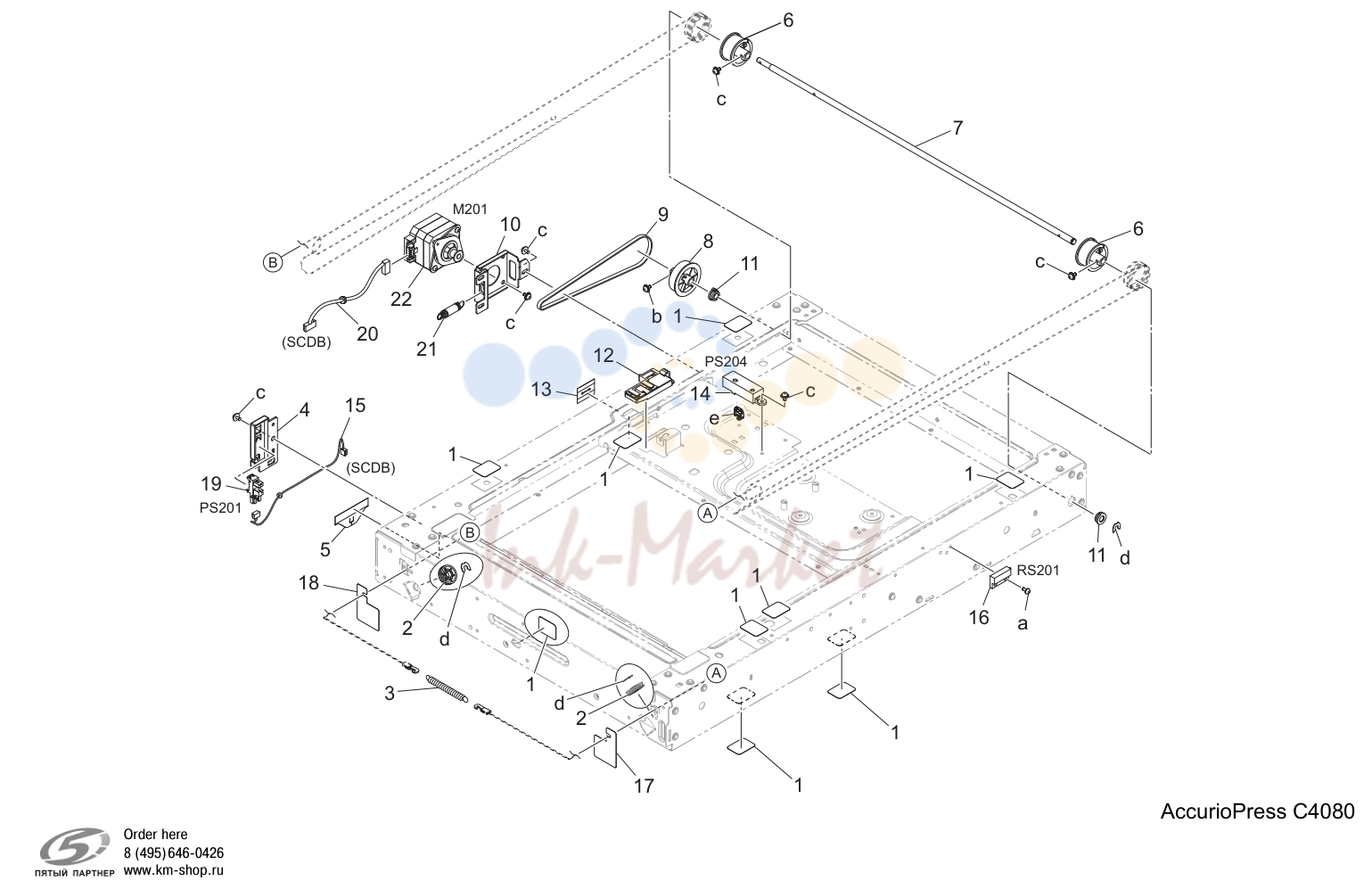

Сканер секция (P19)

Сканер секция (P19)

№АртикулАльт. артикулОписание
2A0ED273600 запросить цену →Pulley
3A0ED276301 запросить цену →Pulling пружина
4A161262200 запросить цену →Крышка
5A161263000 запросить цену →Уплотнитель
6A161275300 запросить цену →Pulley
7A161275400 запросить цену →Вал
8A161275500 запросить цену →Pulley 103t
9A161275600 ✓ в наличииTiming ремень 335l
10A161276000 запросить цену →Креплениеing пластина
11A161276500 запросить цену →Bearing
12A161281100 запросить цену →Направляющая
13A161281300 запросить цену →Уплотнитель
14A161M50A00 ✓ в наличииAps photoreflector
15A161N14201 запросить цену →Сканер wiring /2
16A1UDM50200 запросить цену →Lead выключатель
17A5C1263300 запросить цену →Уплотнитель
18A5C1263400 запросить цену →Уплотнитель
19A5C1M50100 ✓ в наличииPhotointerrupter
20A5C1N14300 запросить цену →Сканер wiring
21A795275700 запросить цену →Pulling пружина
22AC57M10A00 запросить цену →Stepping мотор

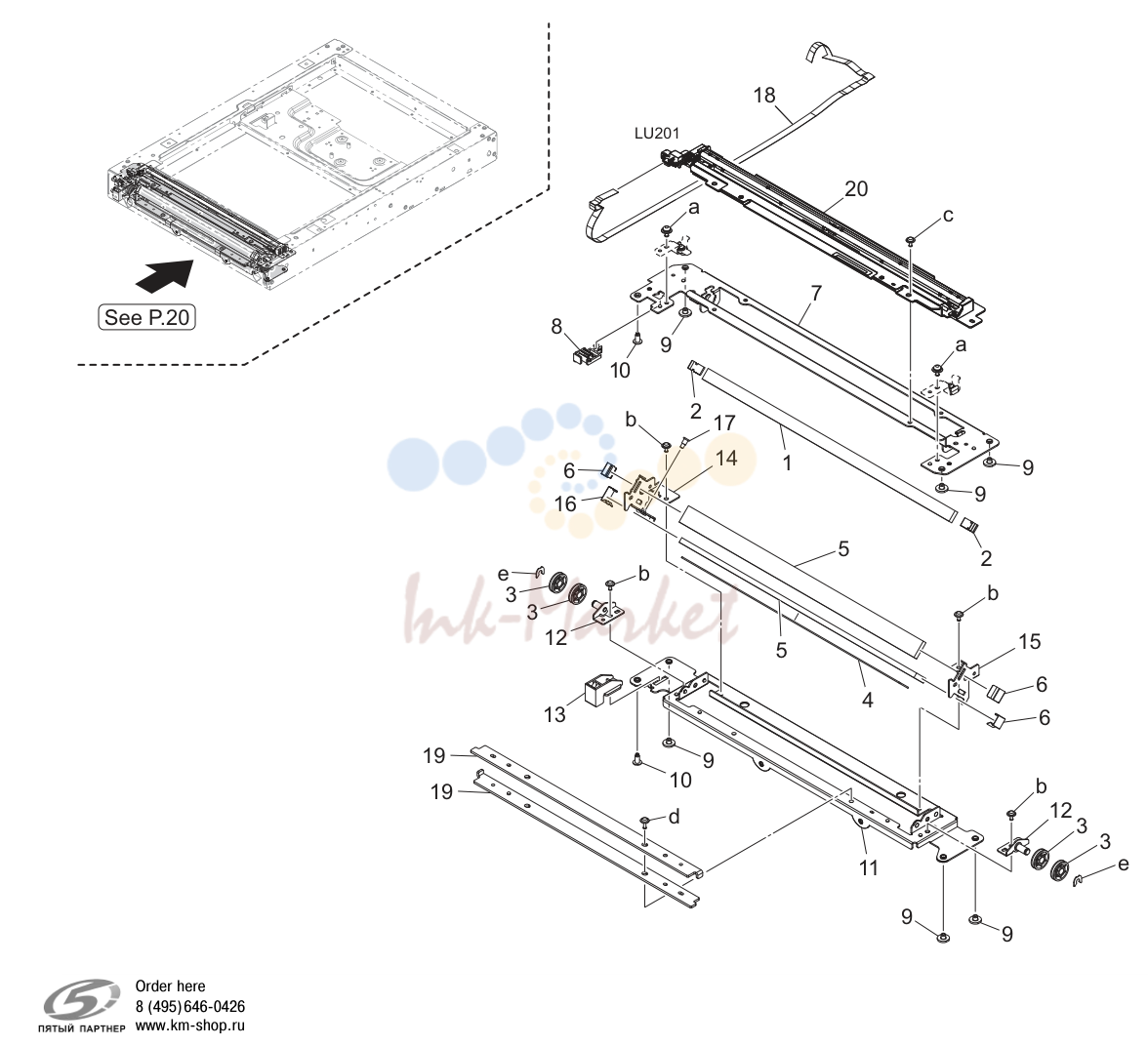

Сканер секция (P20)

Сканер секция (P20)

№АртикулАльт. артикулОписание
1A0ED271200 запросить цену →Mirror
2A0ED271300 запросить цену →Пластина пружина
3A0ED273600 запросить цену →Pulley
4A0ED274200 запросить цену →Vibrationproof пластина
5A0ED274300 запросить цену →Mirror
6A0ED274400 запросить цену →Пластина пружина
7A161270102 запросить цену →Рама
8A161270600 запросить цену →Направляющая
9A161271000 запросить цену →Втулка
10A161271100 запросить цену →Втулка
11A161273113 запросить цену →Рама
12A161273401 запросить цену →Креплениеing пластина
13A161273500 запросить цену →Направляющая part
14A161273701 запросить цену →Креплениеing пластина
15A161273800 запросить цену →Креплениеing пластина
16A161274500 запросить цену →Пластина пружина /1
17A161274600 запросить цену →Adjusting screw
18A161N14000 запросить цену →Сканер wiring /4
19A795273900 запросить цену →Vibrationproof пластина
20AA7NM31200 запросить цену →Lamp

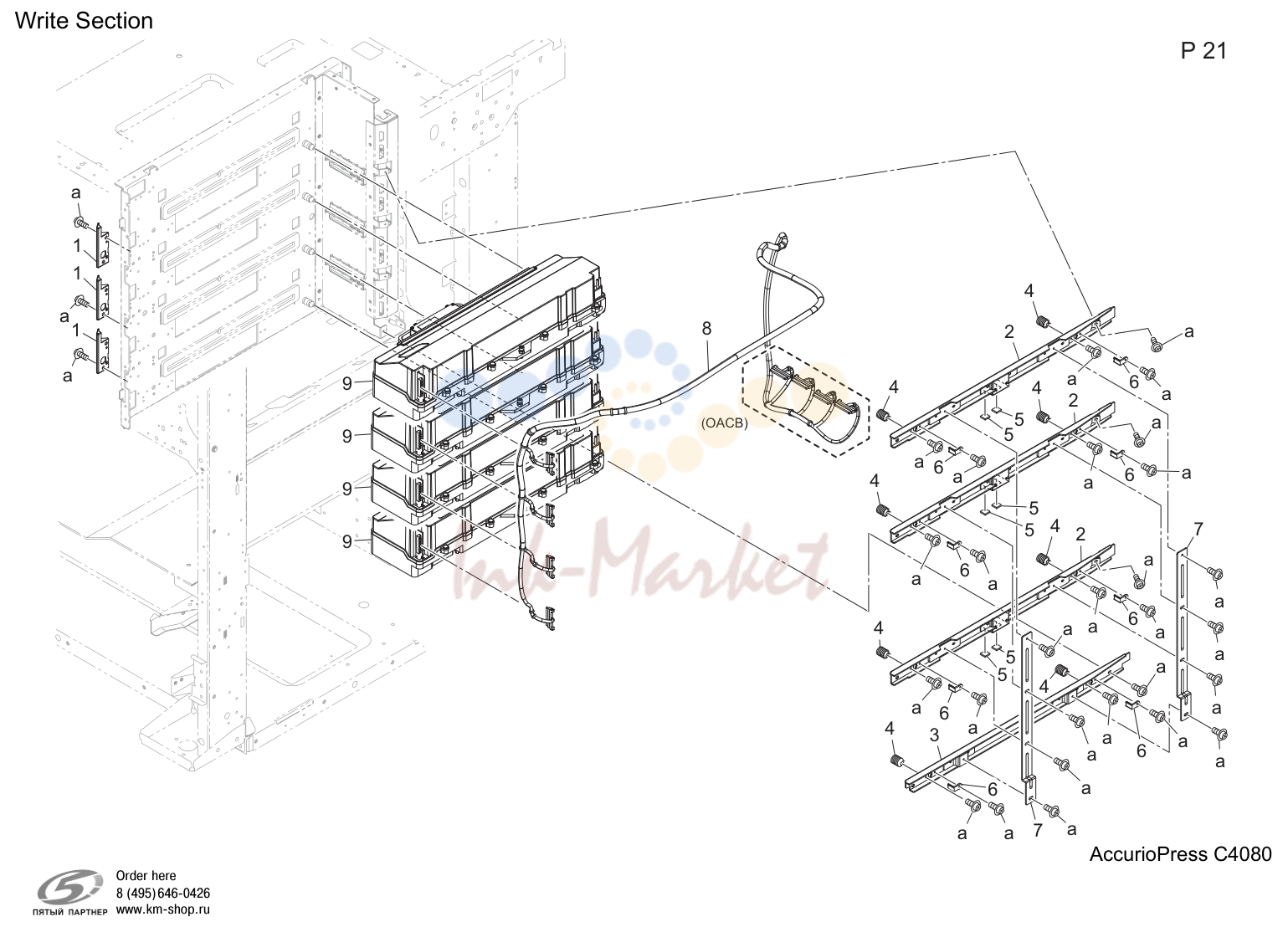

Write секция (P21)

Write секция (P21)

№АртикулАльт. артикулОписание
1A50U121500 запросить цену →Cooling направляющая /front
2A50U318101 запросить цену →Pressing stay /color
3A50U318201 запросить цену →Pressing stay /black
4A50U318300 запросить цену →Pressing пружина /r
5A50U318700 запросить цену →Auxiliary pad
6A50U318900 запросить цену →Pressing направляющая
7A50U319301 запросить цену →Connecting пластина /1
8AC57N26500 запросить цену →Ld жгут /1
9AC57R70400 запросить цену →Ph узел

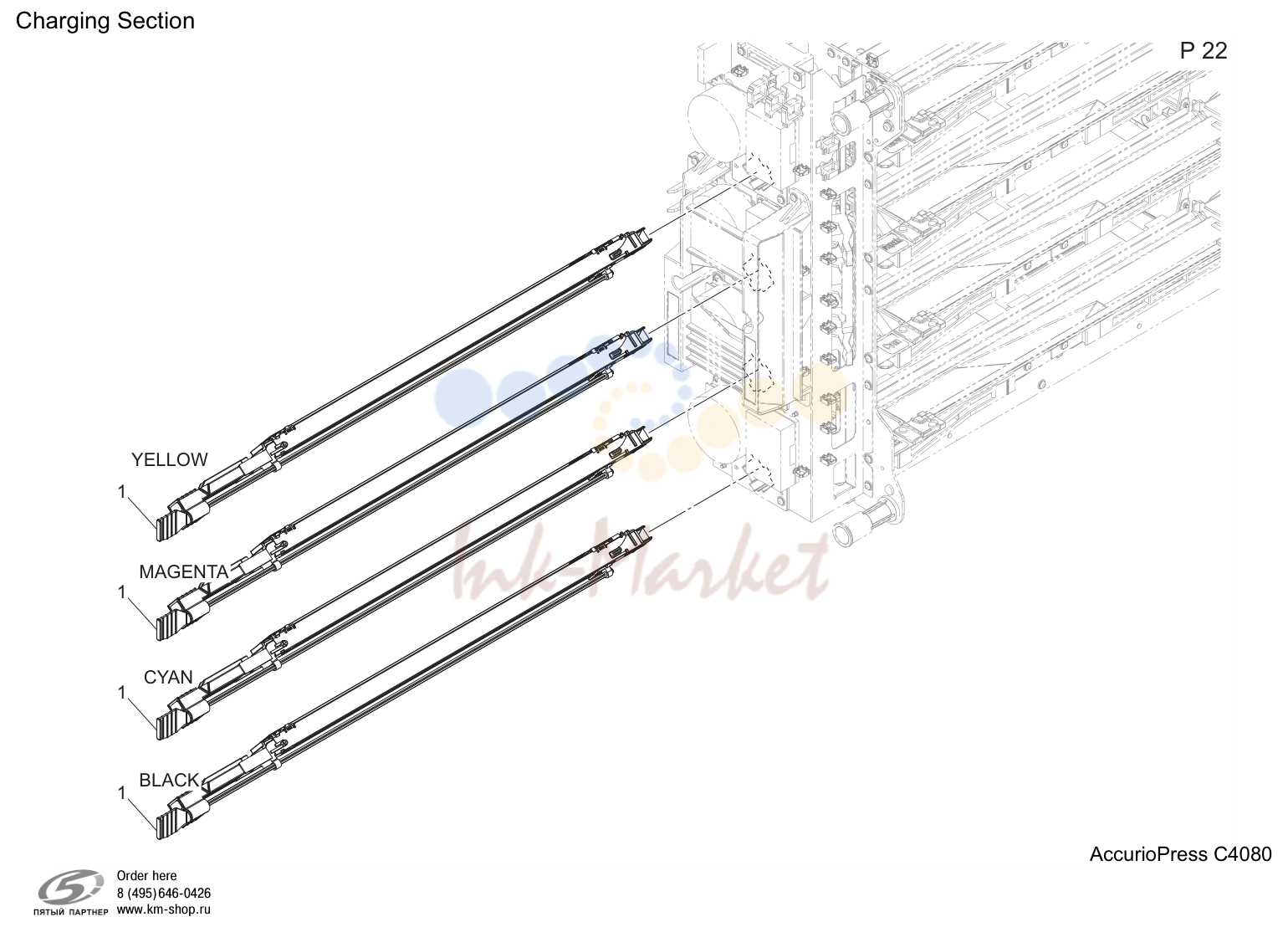

Charging секция (P22)

Charging секция (P22)

№АртикулАльт. артикулОписание
1AC57R70100 запросить цену →Charging pole узел

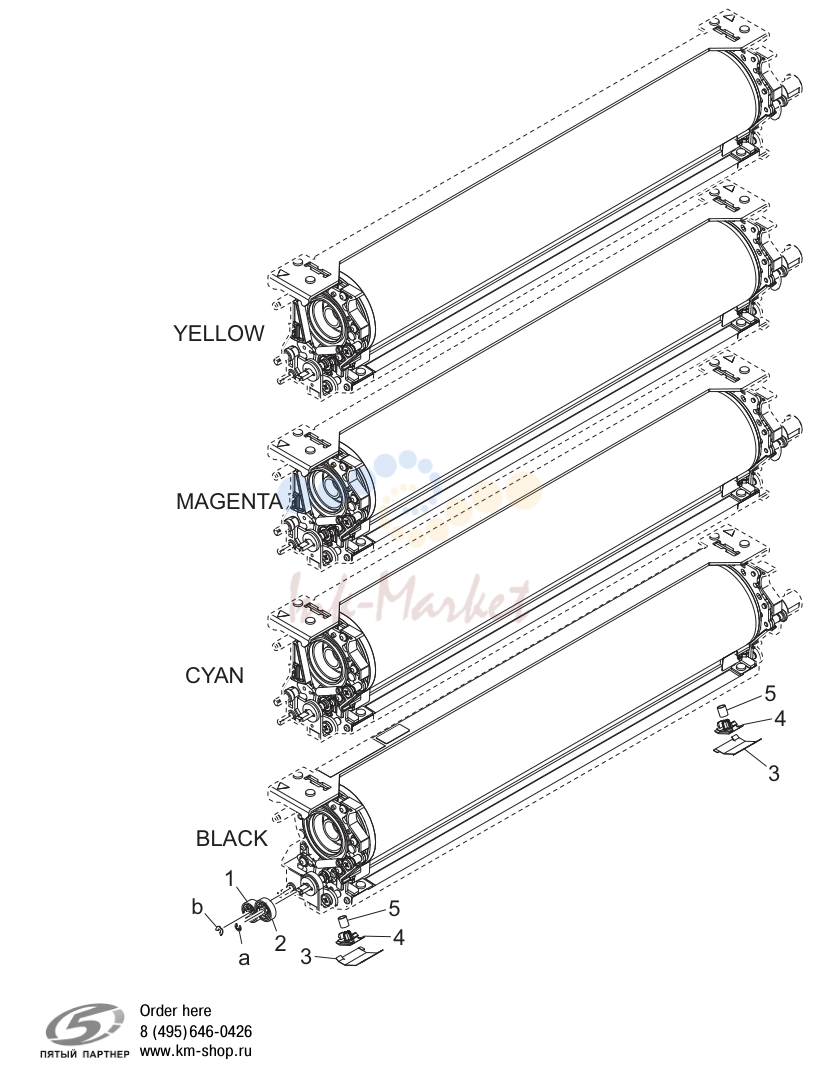

Photo conвоздуховодor секция (P23)

Photo conвоздуховодor секция (P23)

№АртикулАльт. артикулОписание
1A50U333500 запросить цену →Cleaning шестерня /1 28t
2A50U333600 запросить цену →Cleaning шестерня /2 30t
3ACE6335600 запросить цену →Scatteringprevention уплотнитель
4ACE6339100 запросить цену →Крышка
5A50U338800 запросить цену →Compressing coil пружина

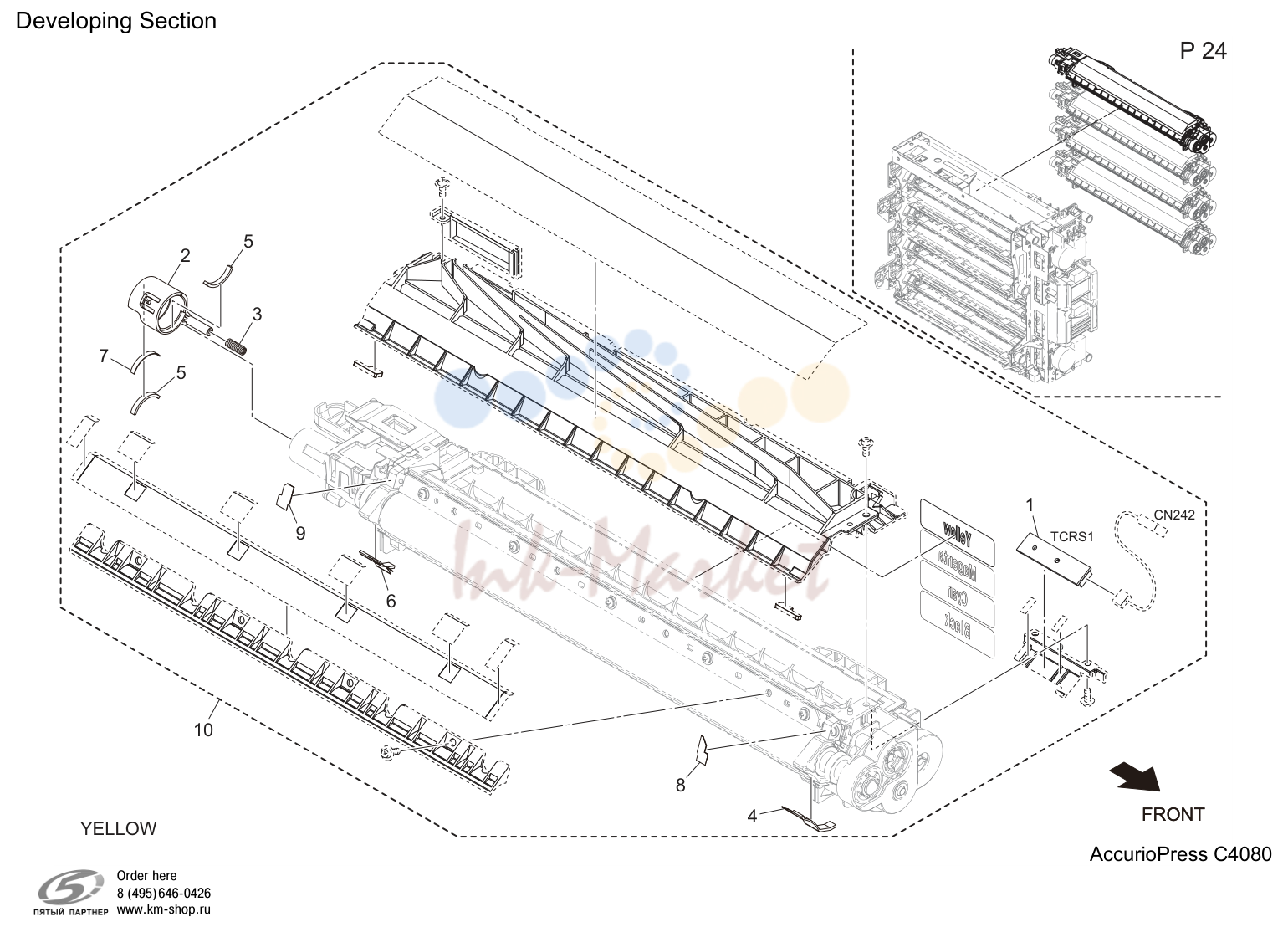

Проявка секция (P24)

Проявка секция (P24)

№АртикулАльт. артикулОписание
1A0TKH00200 запросить цену →Плата в сборе(плата-tcr в сборе)
2A50U372901 запросить цену →Collection крышка
3A50U373100 запросить цену →Compressing coil пружина /1
4AAK7374100 запросить цену →Scatteringprevention sheet /front
5A50U374501 запросить цену →Уплотнитель /j
6AAK7376000 запросить цену →Scatteringprevention sheet /rear
7A50U376801 запросить цену →Уплотнитель /t
8A50U377201 запросить цену →Auxiliary уплотнитель /front
9A50U377301 запросить цену →Auxiliary уплотнитель /rear
10AC57R70200 запросить цену →Проявка узел

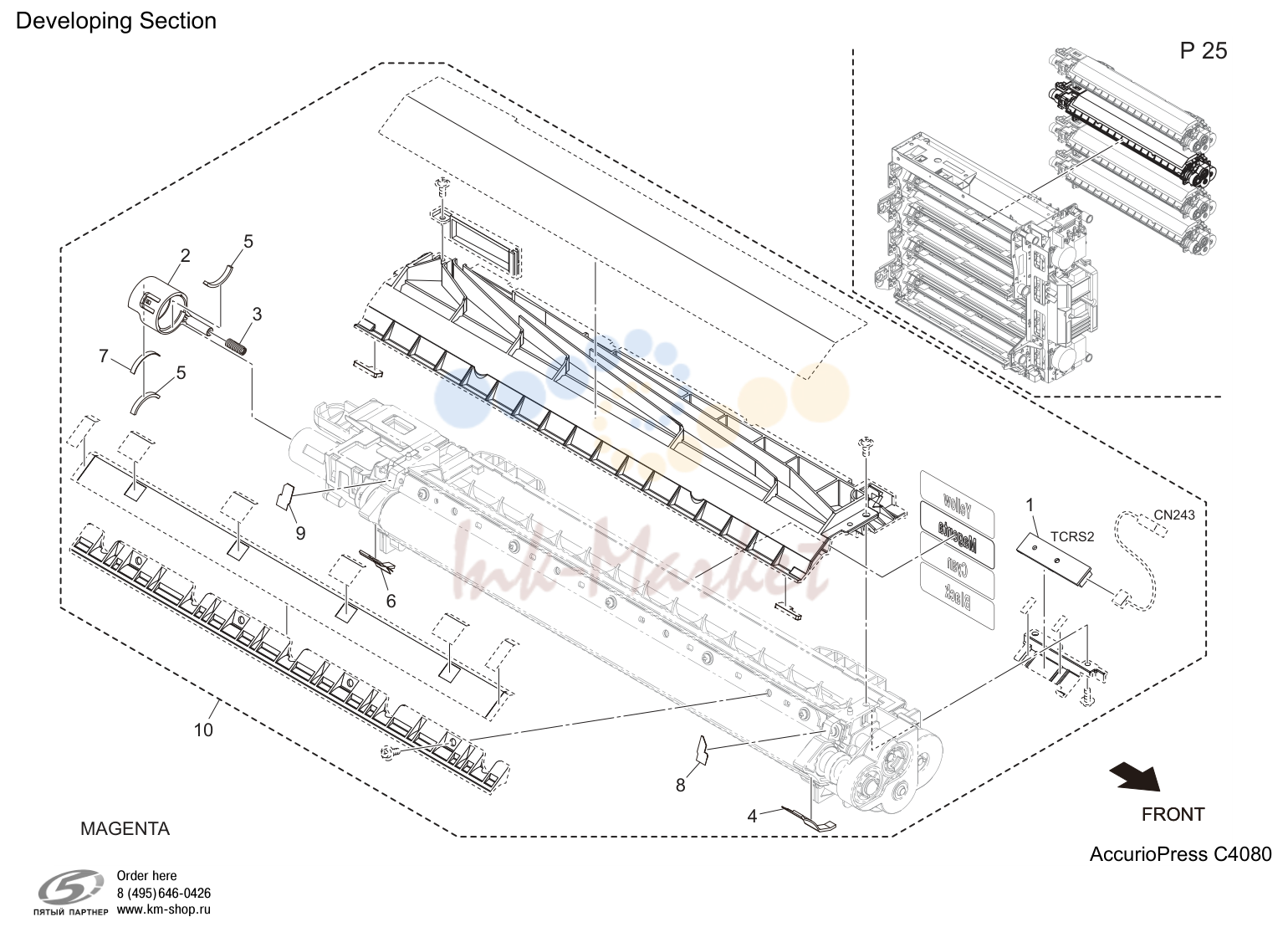

Проявка секция (P25)

Проявка секция (P25)

№АртикулАльт. артикулОписание
1A0TKH00200 запросить цену →Плата в сборе(плата-tcr в сборе)
2A50U372901 запросить цену →Collection крышка
3A50U373100 запросить цену →Compressing coil пружина /1
4AAK7374100 запросить цену →Scatteringprevention sheet /front
5A50U374501 запросить цену →Уплотнитель /j
6AAK7376000 запросить цену →Scatteringprevention sheet /rear
7A50U376801 запросить цену →Уплотнитель /t
8A50U377201 запросить цену →Auxiliary уплотнитель /front
9A50U377301 запросить цену →Auxiliary уплотнитель /rear
10AC57R70200 запросить цену →Проявка узел

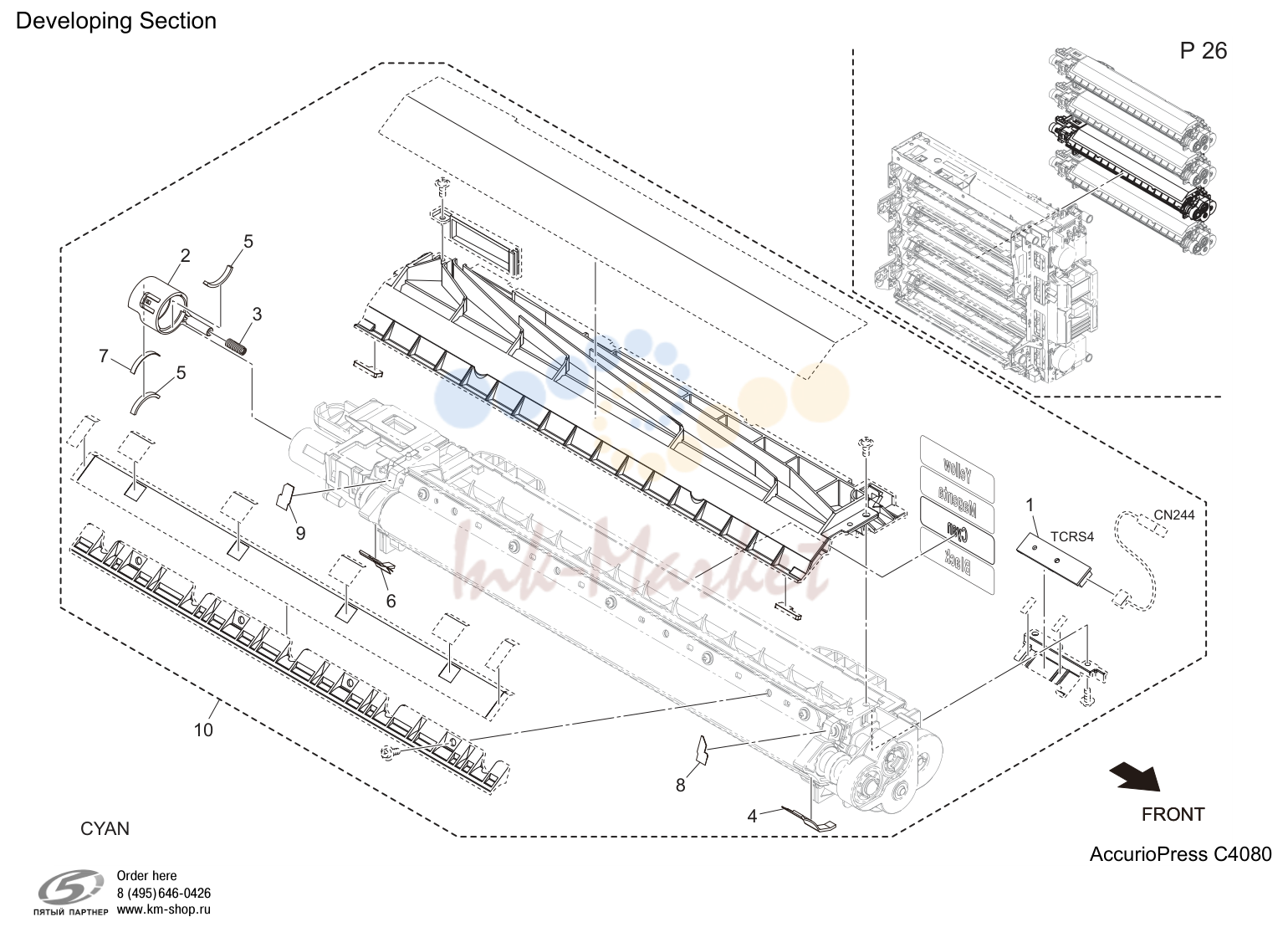

Проявка секция (P26)

Проявка секция (P26)

№АртикулАльт. артикулОписание
1A0TKH00200 запросить цену →Плата в сборе(плата-tcr в сборе)
2A50U372901 запросить цену →Collection крышка
3A50U373100 запросить цену →Compressing coil пружина /1
4AAK7374100 запросить цену →Scatteringprevention sheet /front
5A50U374501 запросить цену →Уплотнитель /j
6AAK7376000 запросить цену →Scatteringprevention sheet /rear
7A50U376801 запросить цену →Уплотнитель /t
8A50U377201 запросить цену →Auxiliary уплотнитель /front
9A50U377301 запросить цену →Auxiliary уплотнитель /rear
10AC57R70200 запросить цену →Проявка узел

Проявка секция (P27)

Проявка секция (P27)

№АртикулАльт. артикулОписание
1A0TKH00200 запросить цену →Плата в сборе(плата-tcr в сборе)
2A50U372901 запросить цену →Collection крышка
3A50U373100 запросить цену →Compressing coil пружина /1
4AAK7374100 запросить цену →Scatteringprevention sheet /front
5A50U374501 запросить цену →Уплотнитель /j
6AAK7376000 запросить цену →Scatteringprevention sheet /rear
7A50U376801 запросить цену →Уплотнитель /t
8A50U377201 запросить цену →Auxiliary уплотнитель /front
9A50U377301 запросить цену →Auxiliary уплотнитель /rear
10AC57R70200 запросить цену →Проявка узел

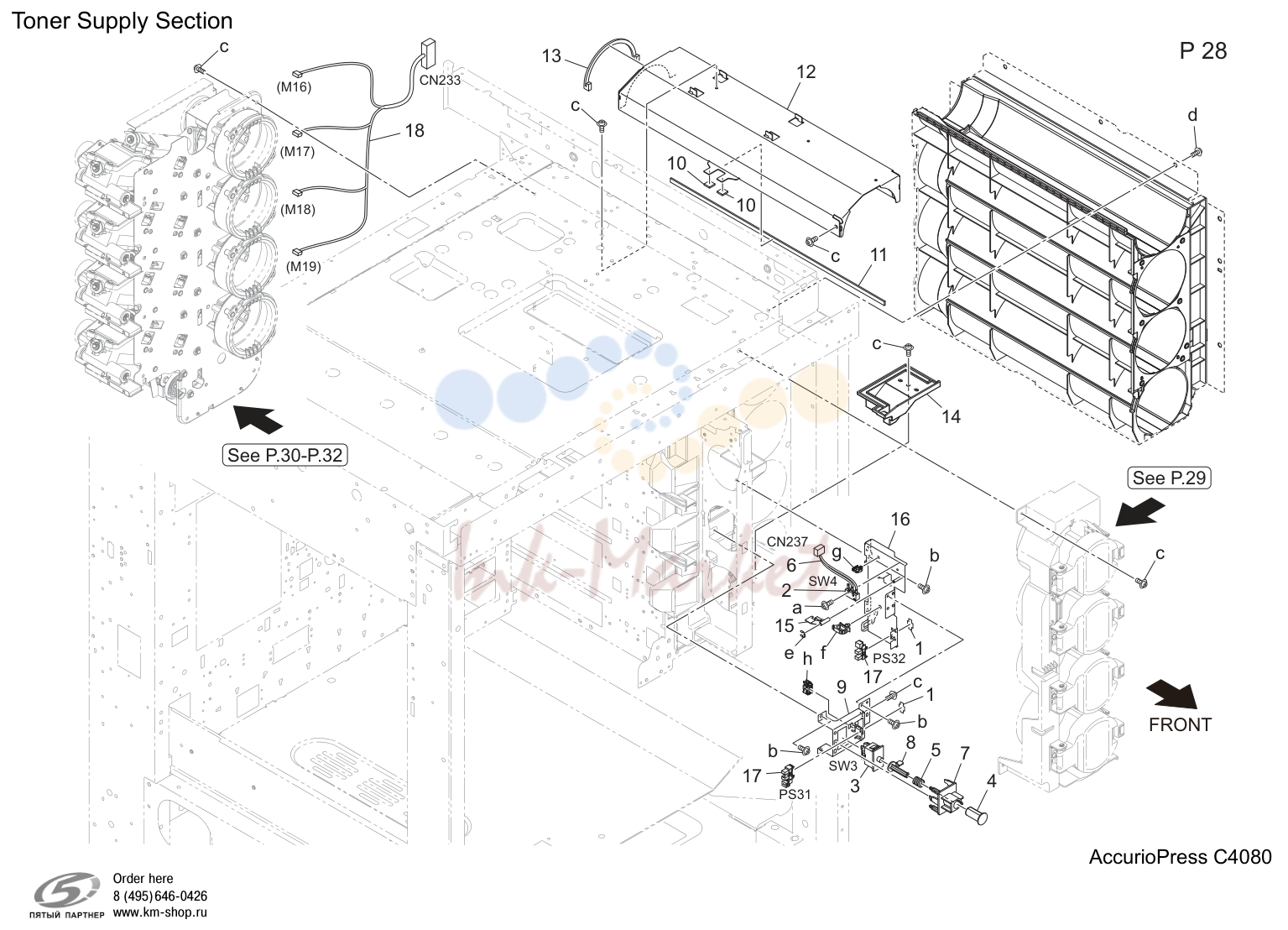

Тонер supply секция (P28)

Тонер supply секция (P28)

№АртикулАльт. артикулОписание
7A50U166800 запросить цену →Направляющая part
8A50U171500 запросить цену →Pressing actuator
9A50U179000 запросить цену →Пластина
10A50U318700 запросить цену →Auxiliary pad
11A50U400600 запросить цену →Тонер supply уплотнитель /upper
12A50U400900 запросить цену →Тонер supply рама /upper
13A50U401401 запросить цену →Уплотнитель /rear
14A50U408101 запросить цену →Receiving lower tray
15A50U442100 запросить цену →Выключатель пластина
16A50UF41500 запросить цену →Тонер supply support вал caulking
17A50UM51000 ✓ в наличииPhotointerrupter
18A50UN12101 запросить цену →Тонер wiring /1

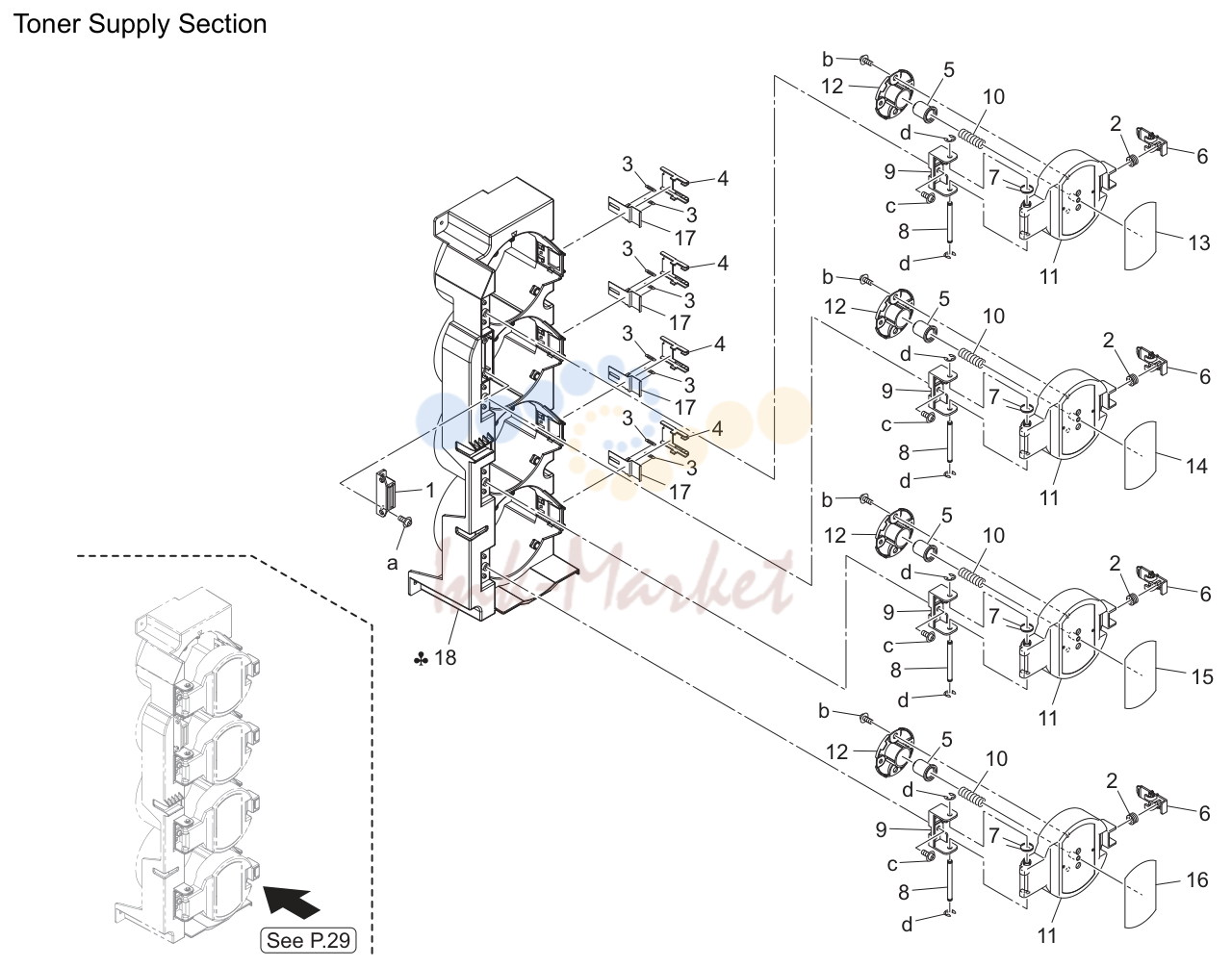

Тонер supply секция (P29)

Тонер supply секция (P29)

№АртикулАльт. артикулОписание
5A1RF441500 запросить цену →Pressing part /front
6A50U408501 ✓ в наличииPressing handle
7A50U408600 запросить цену →Тонер supply open/close пружина /a
8A50U408700 запросить цену →Support вал
9A50U408900 запросить цену →Support part
10A50U410200 запросить цену →Lock пружина
11A50U440301 запросить цену →Pressing pedestal /front
12A50U440601 запросить цену →Pressing part /rear
13A50U944500 запросить цену →Тонер supply label /y
14A50U944600 запросить цену →Тонер supply label /m
15A50U944700 запросить цену →Тонер supply label /c
16A50U944800 запросить цену →Тонер supply label /k
17A85C409600 запросить цену →Regulating пластина
18A50U400201 запросить цену →Направляющая part
18A9VE400200 запросить цену →Направляющая part

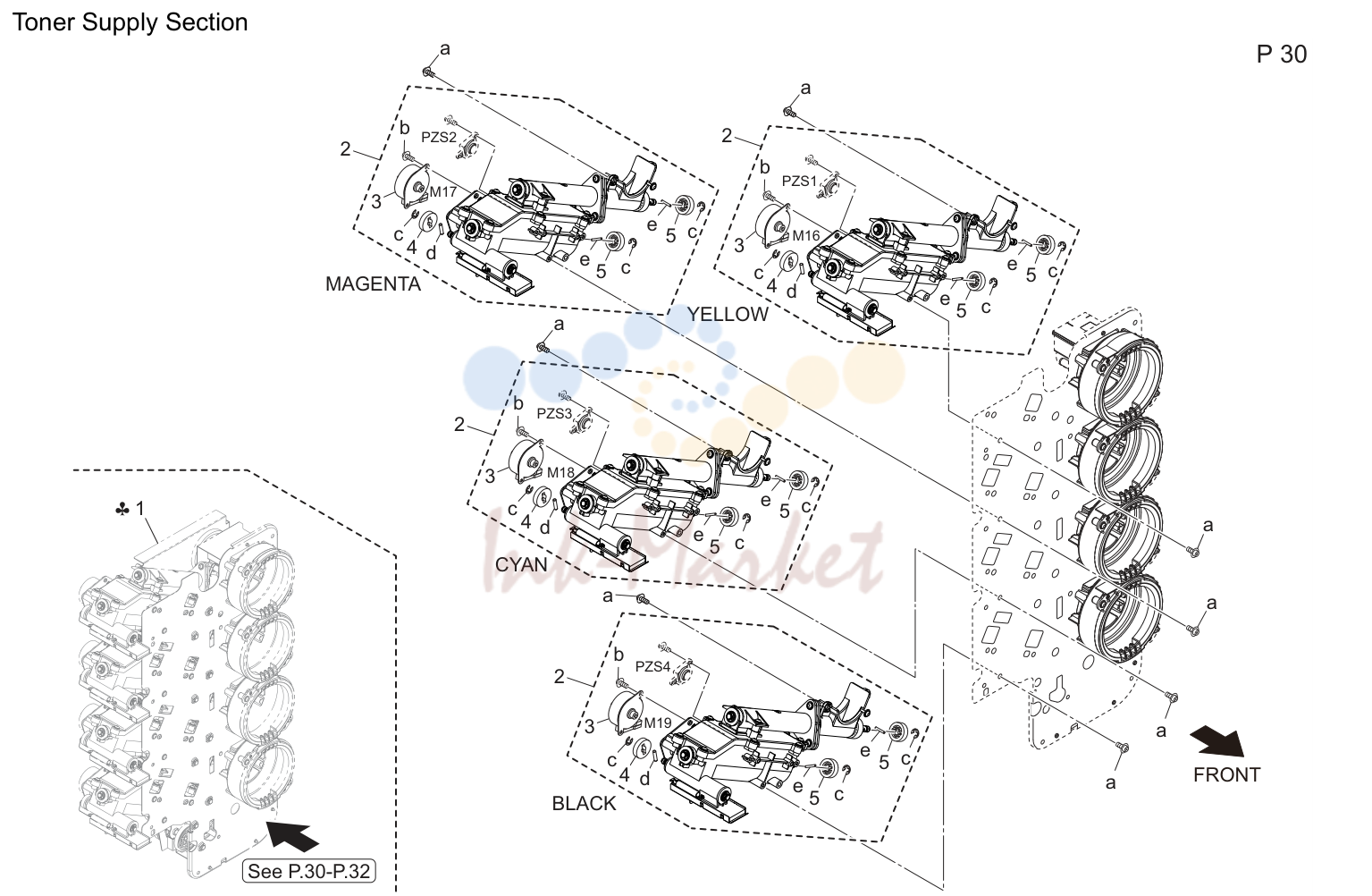

Тонер supply секция (P30)

Тонер supply секция (P30)

№АртикулАльт. артикулОписание
1AC57R72600 запросить цену →Тонер supply узел в сборе
1AC57R72700 запросить цену →Тонер supply узел в сборе
1AC57R73900 запросить цену →Тонер supply узел в сборе
2A9VER71700 запросить цену →Тонер conveyance в сборе
3A00JM12100 запросить цену →Stepping мотор
5A4EU538400 запросить цену →Release шестерня /4 15t

Каталог очень большой (2192 позиций). Показаны первые 30 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.
