Содержание
- Внешние детали секция (P1)
- Внешние детали секция (P2)
- Внешние детали секция (P3)
- Внешние детали секция (P4)
- Main рама секция (P5)
- Main рама секция (P6)
- Main рама секция (P7)

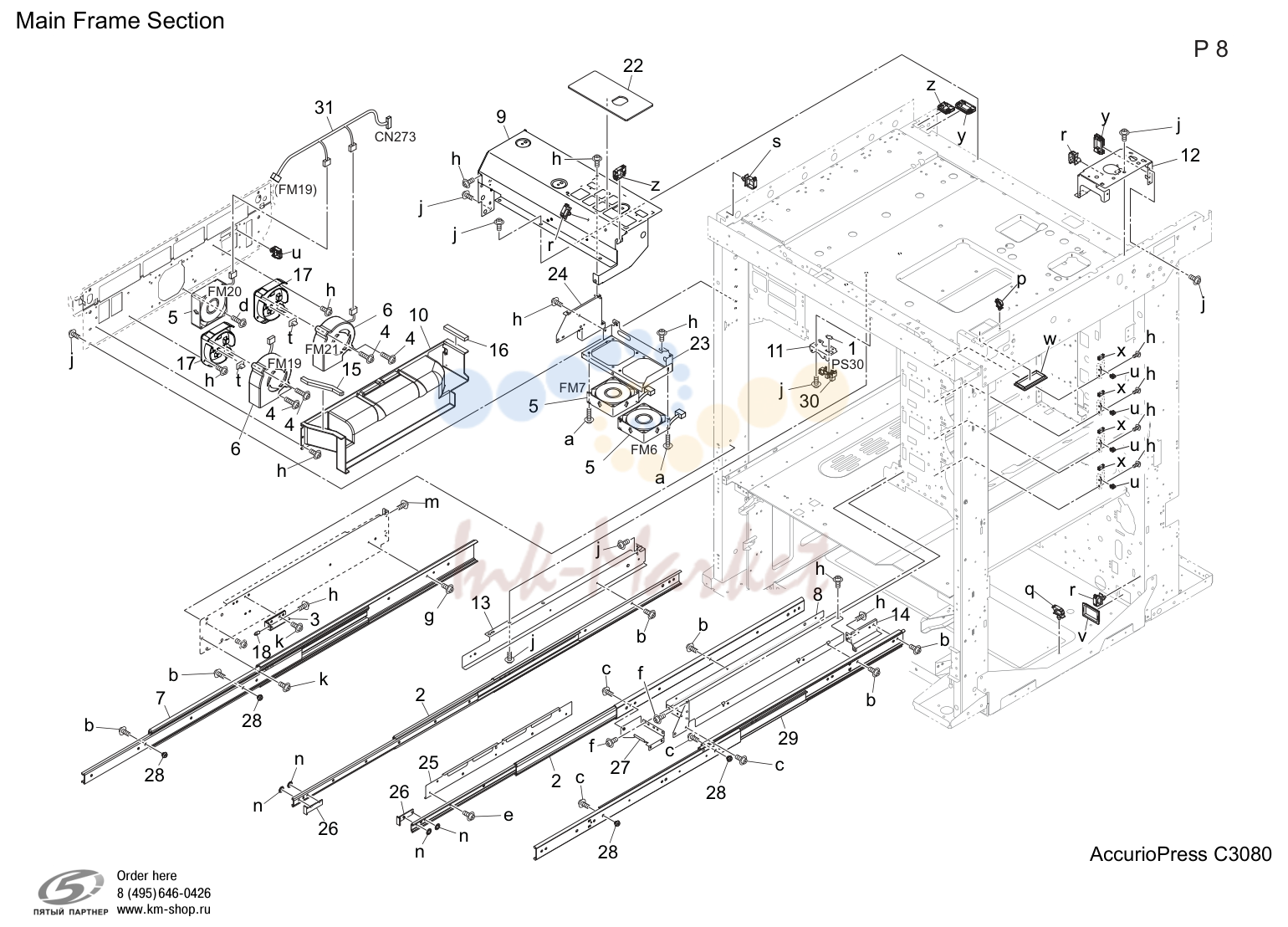

- Main рама секция (P8)

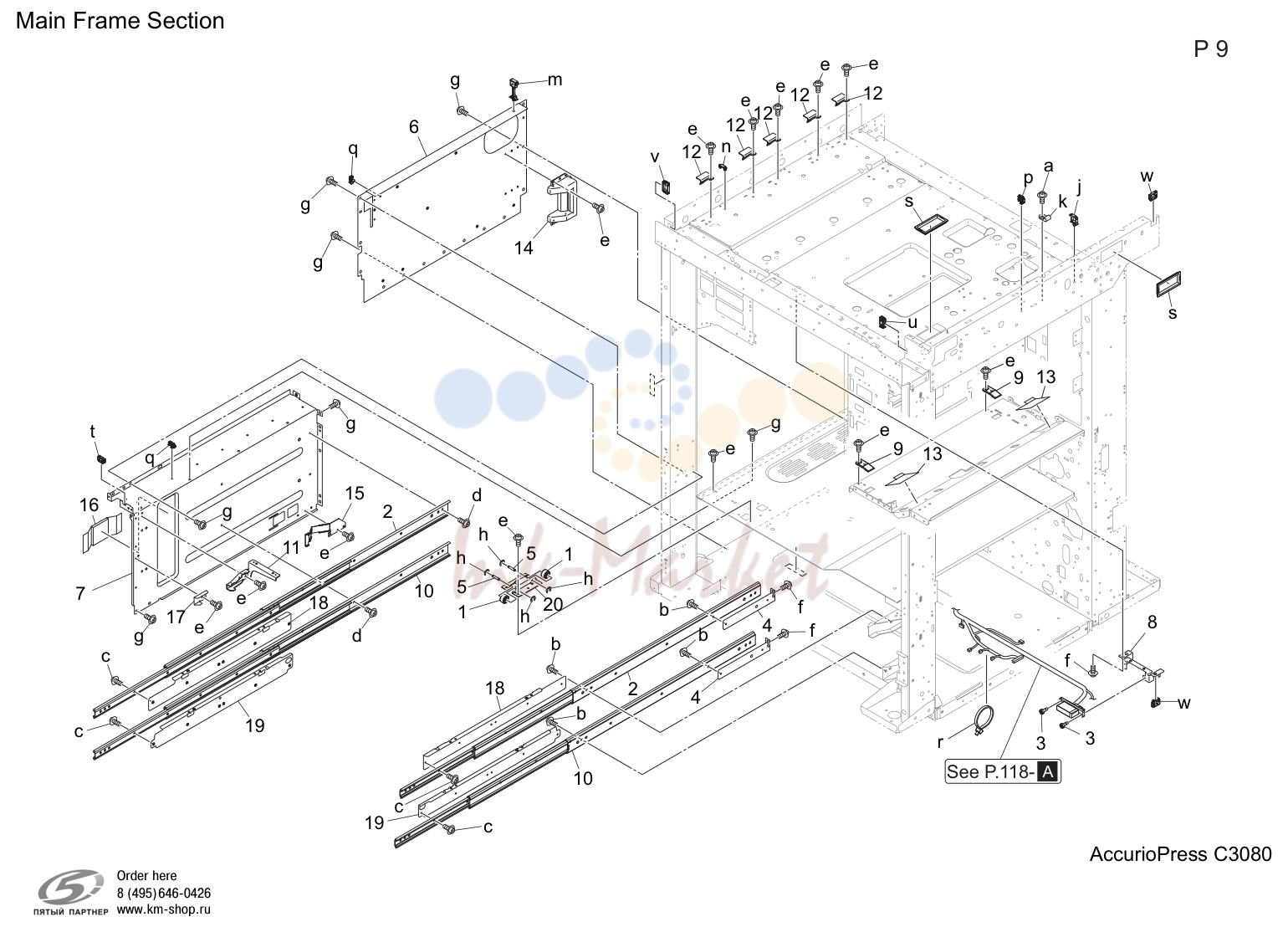

- Main рама секция (P9)

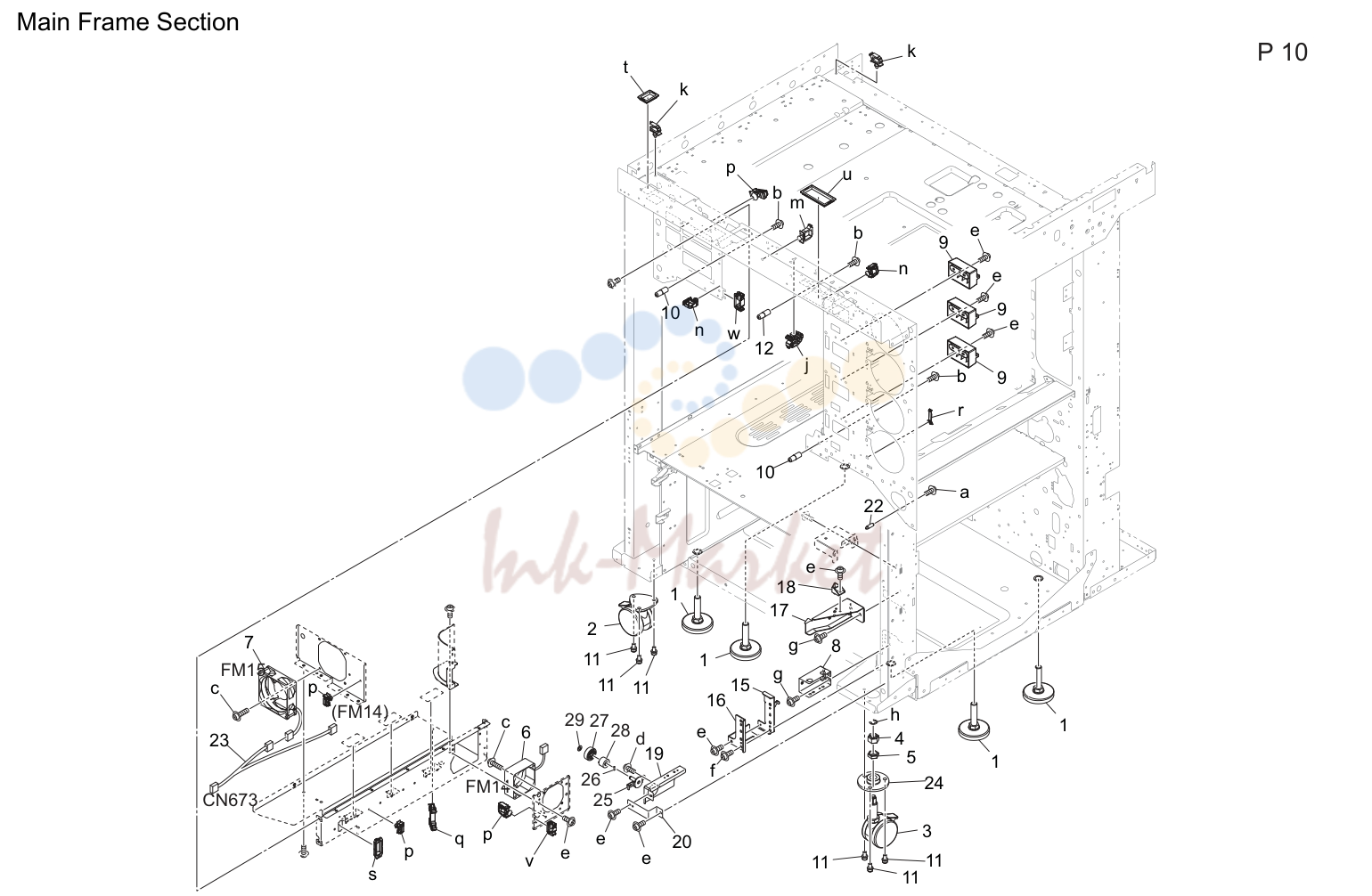

- Main рама секция (P10)

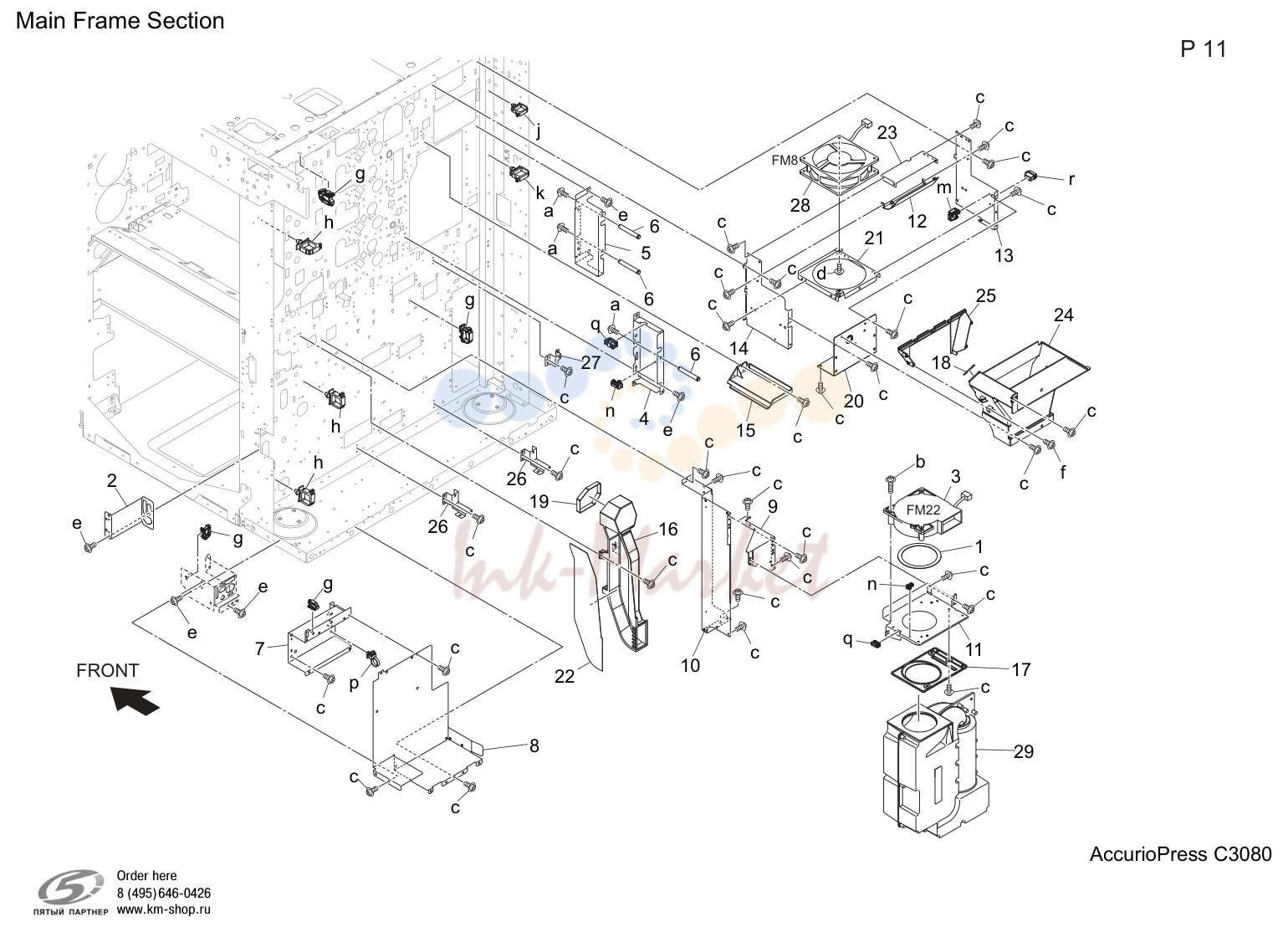

- Main рама секция (P11)

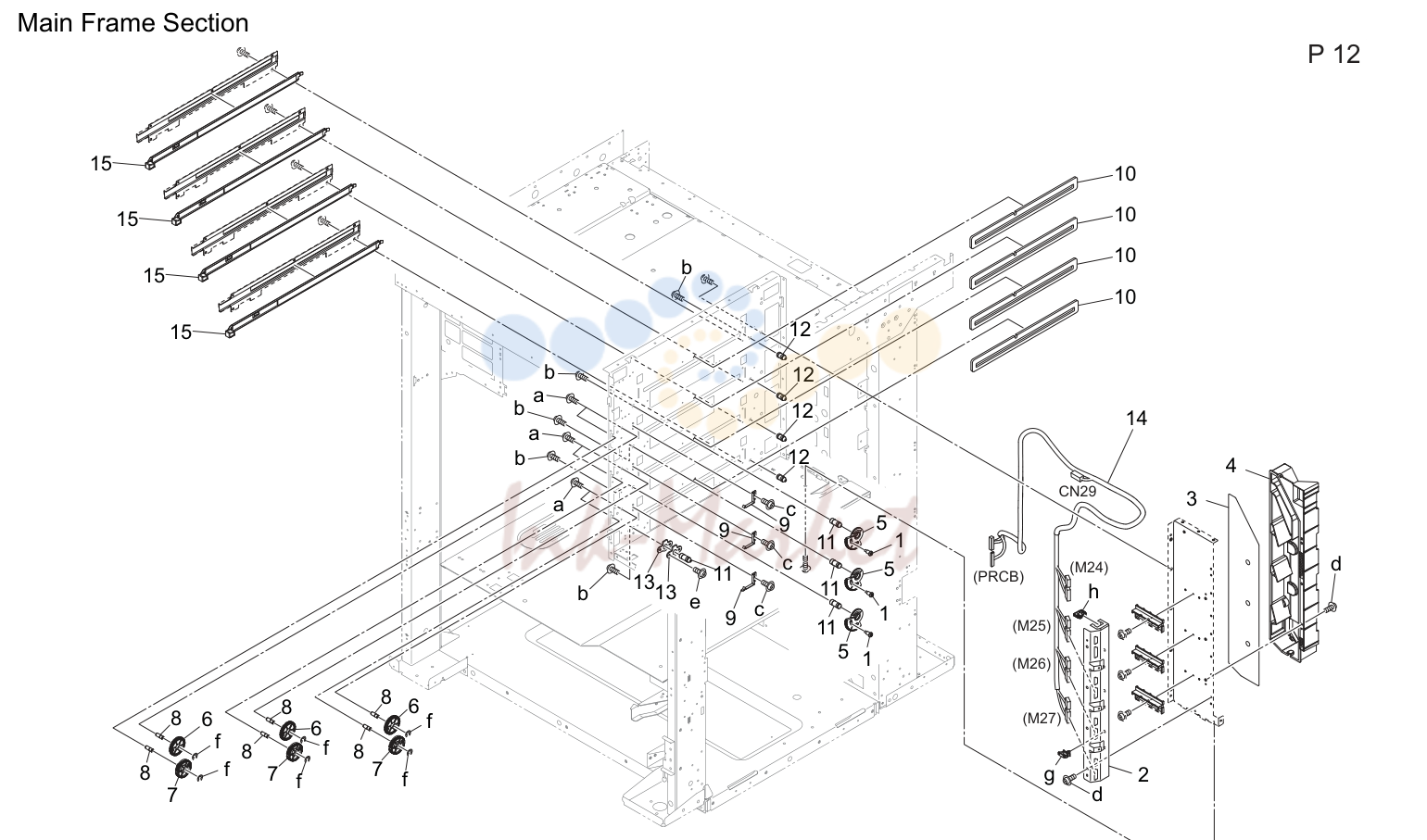

- Main рама секция (P12)

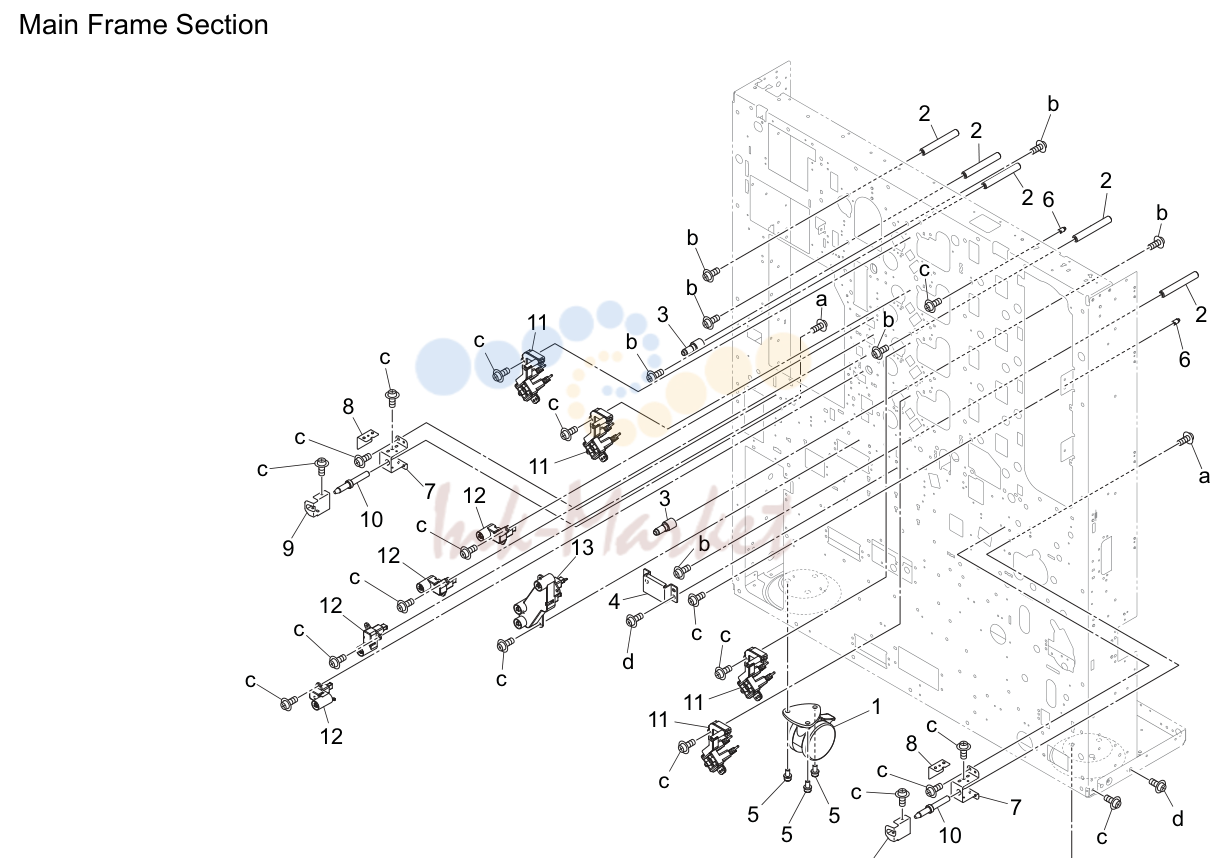

- Main рама секция (P13)

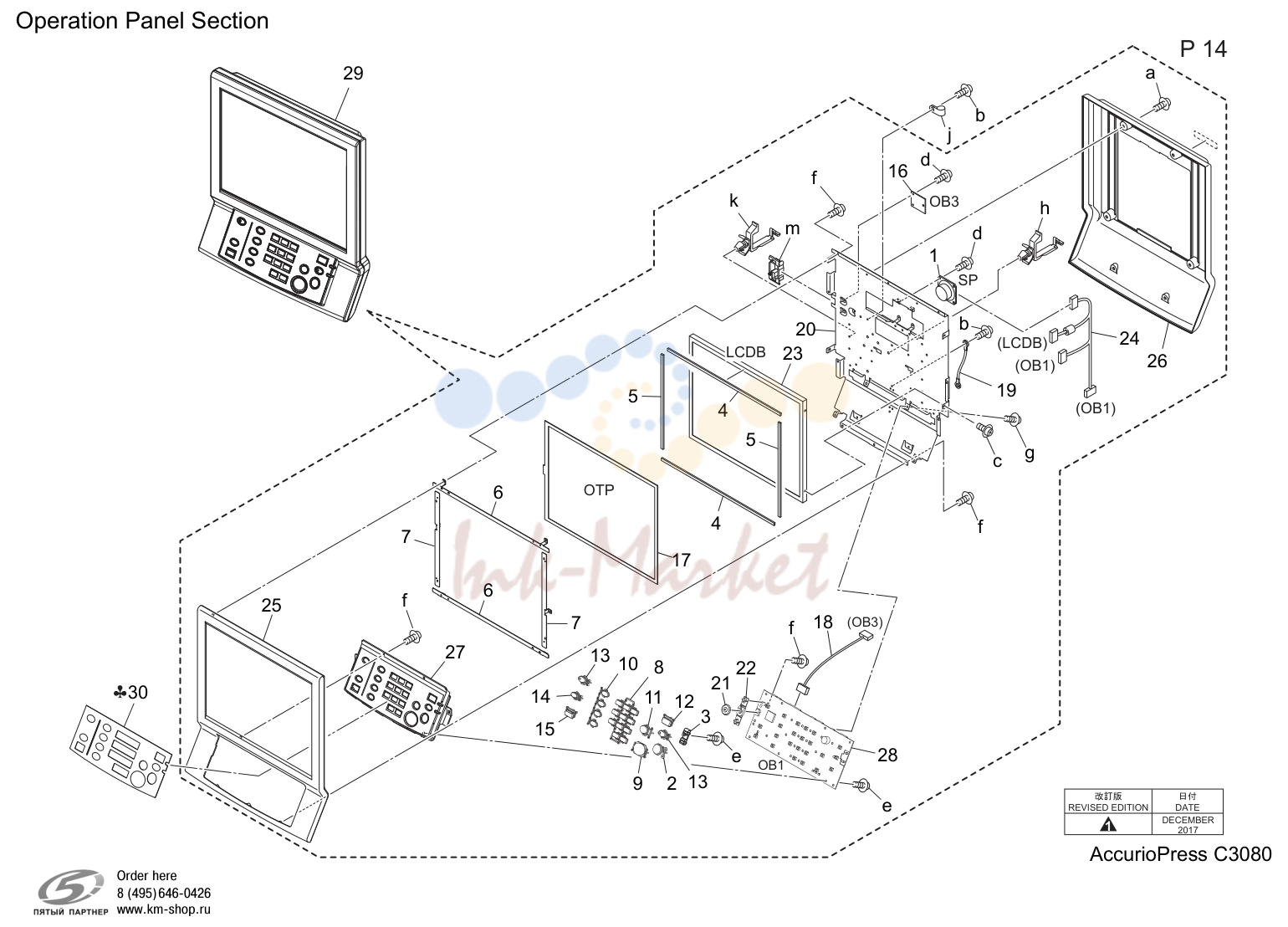

- Operation панель секция (P14)

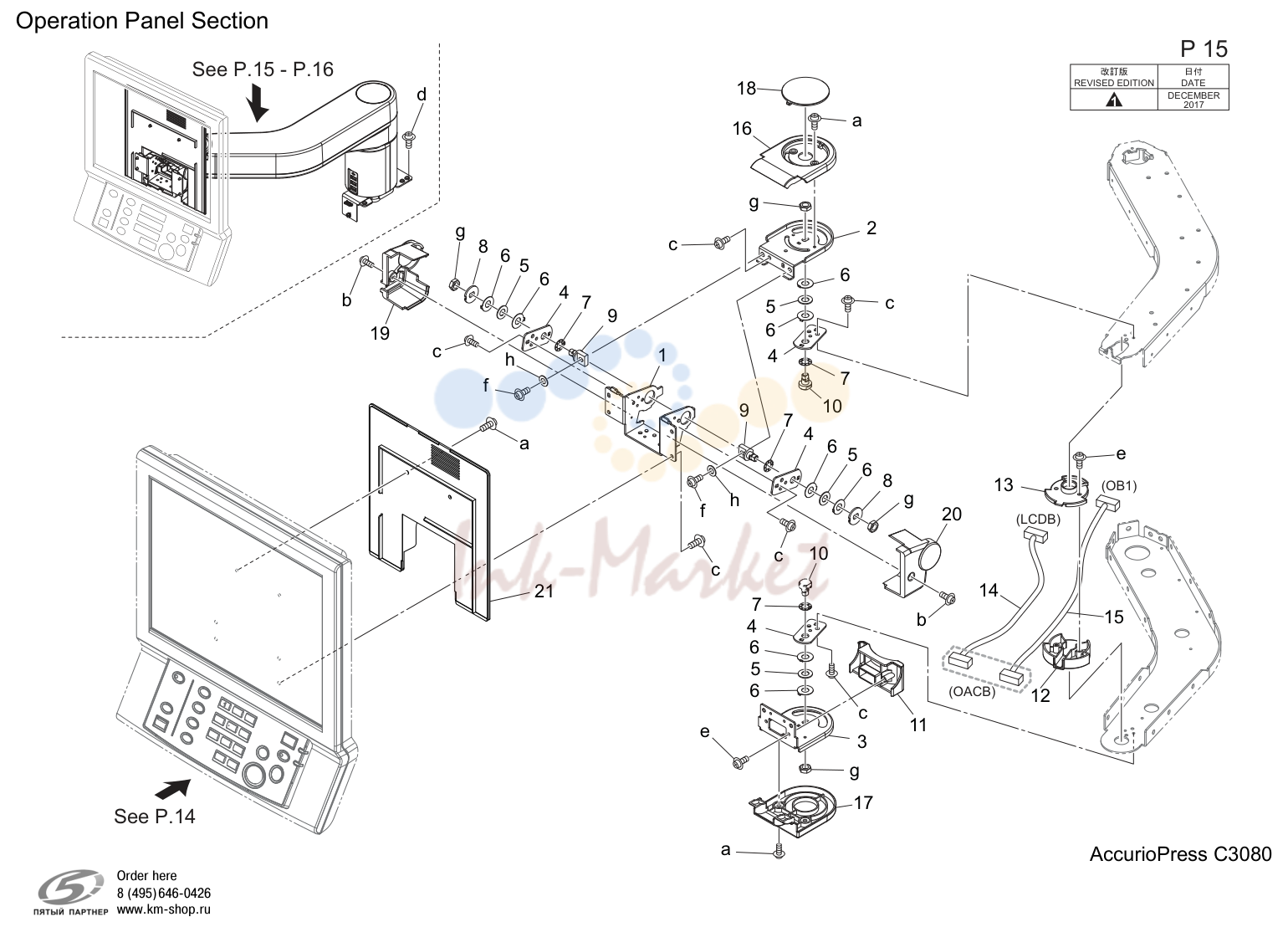

- Operation панель секция (P15)

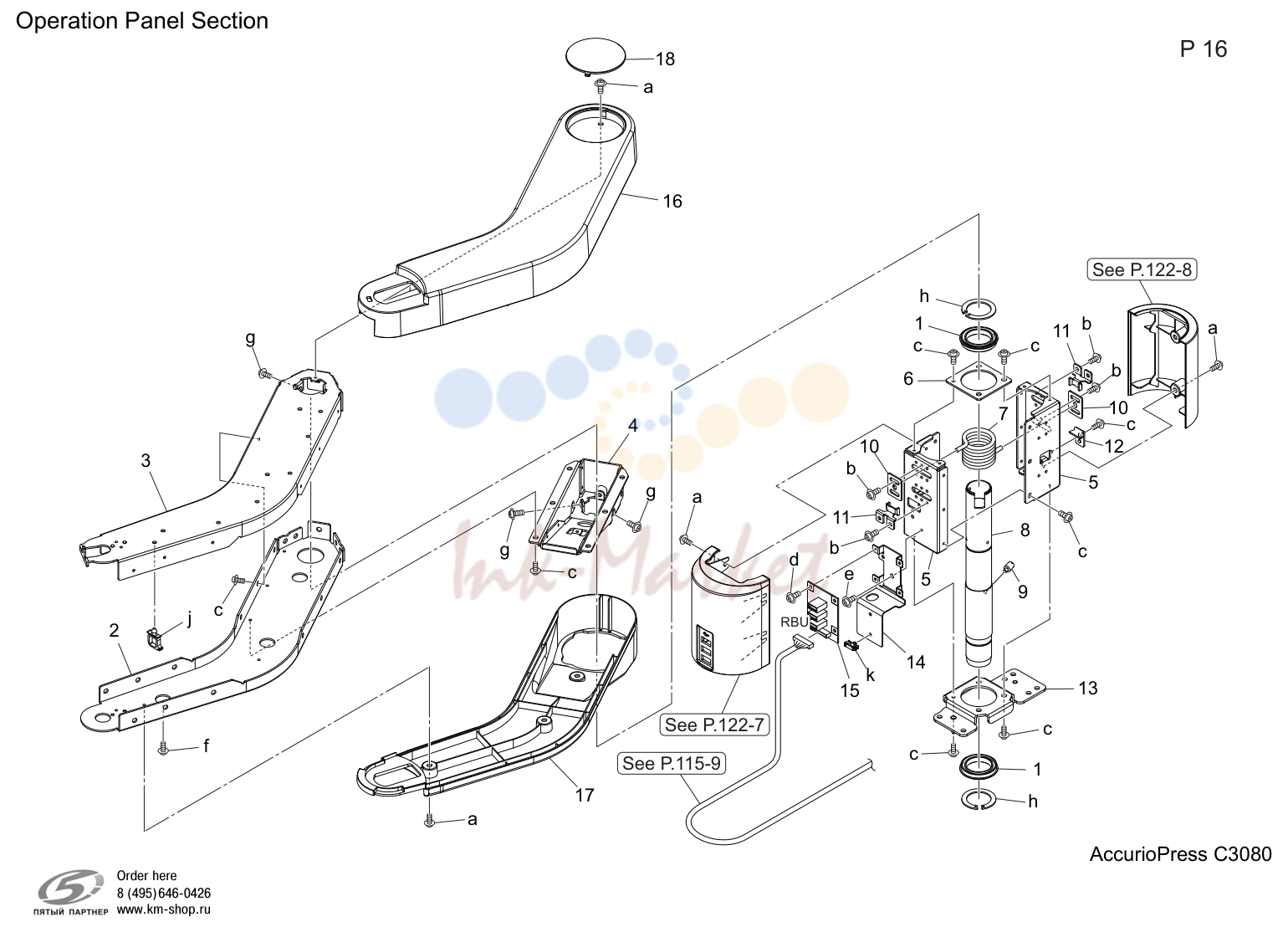

- Operation панель секция (P16)

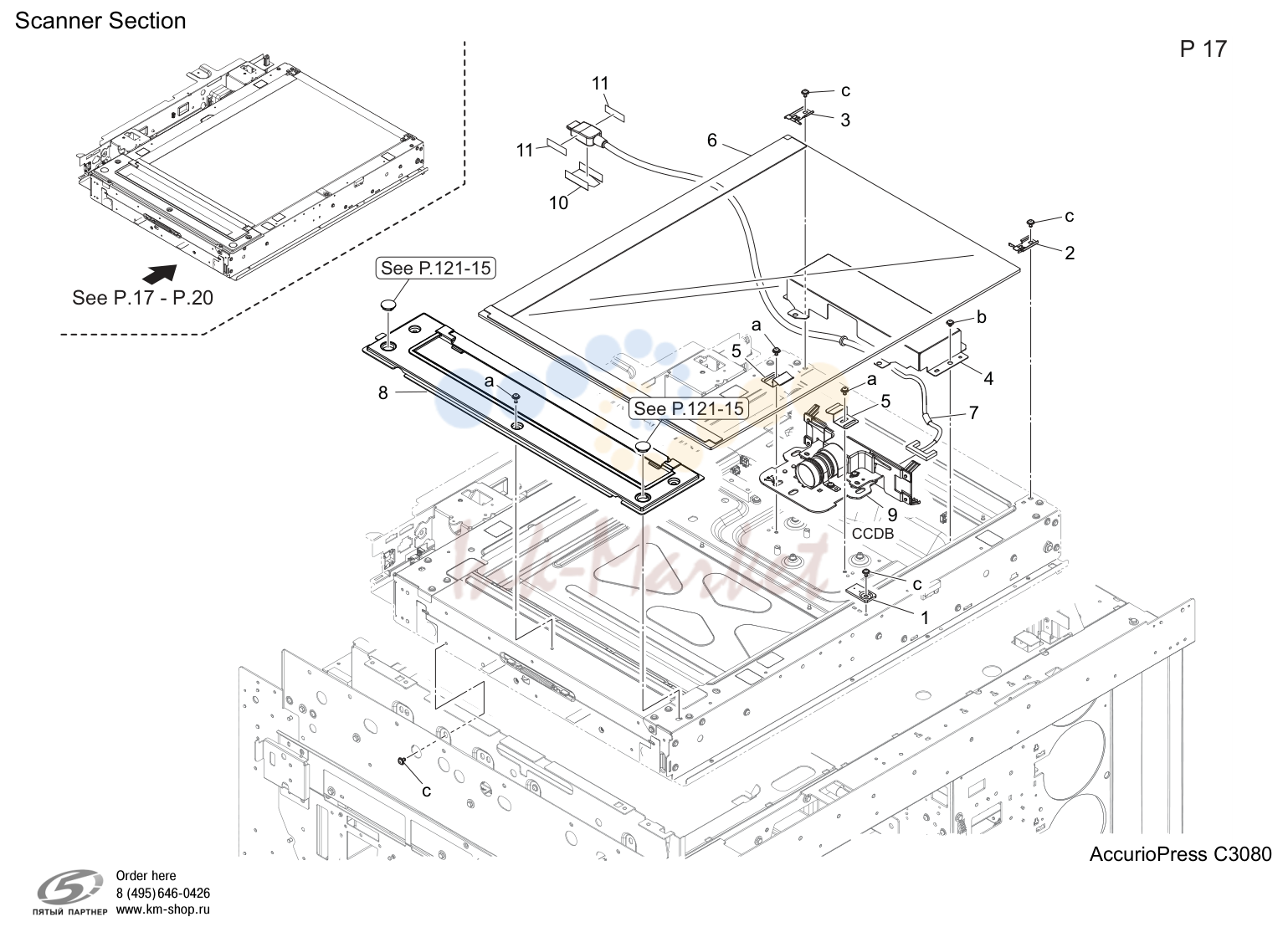

- Сканер секция (P17)

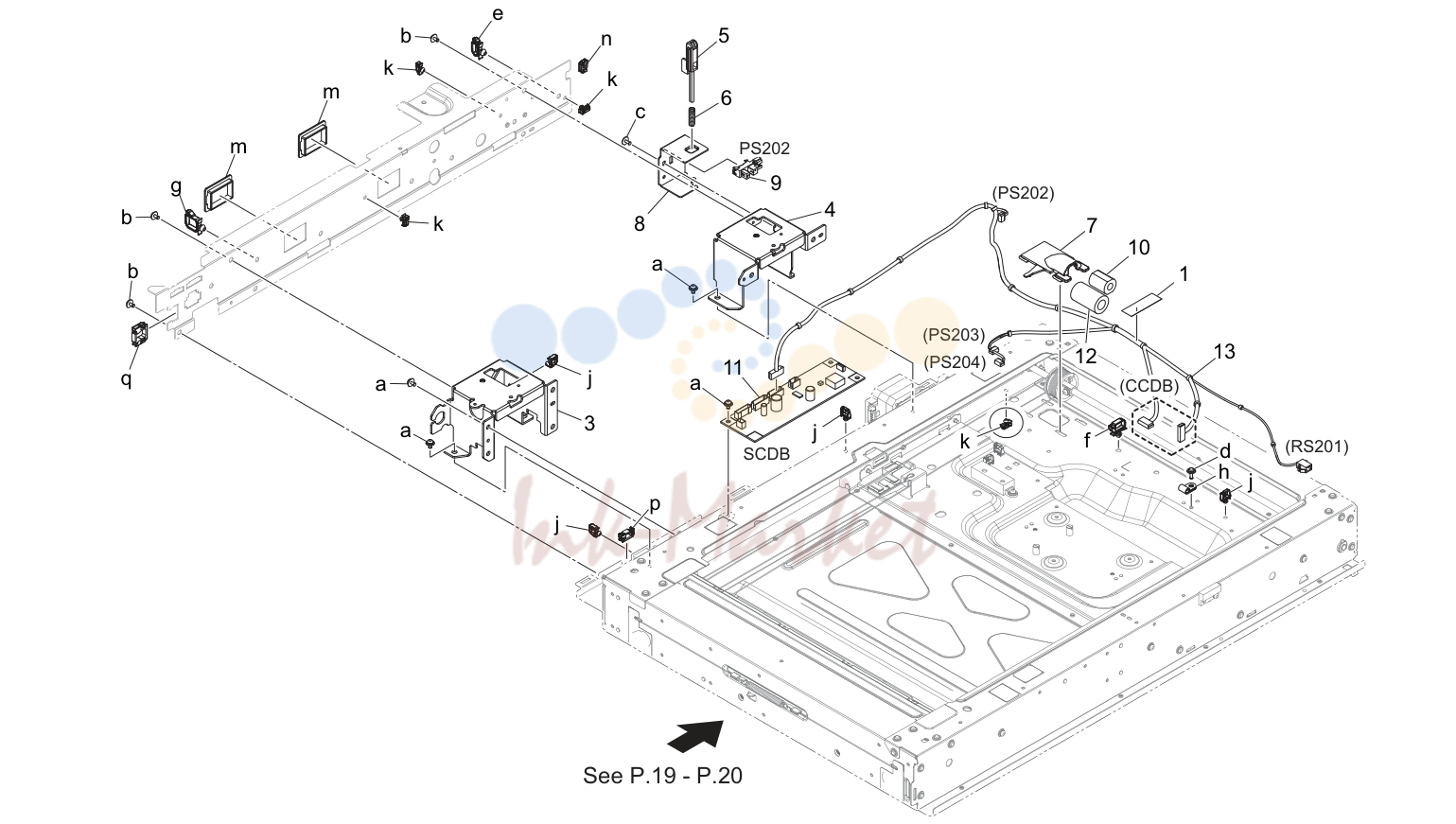

- Сканер секция (P18)

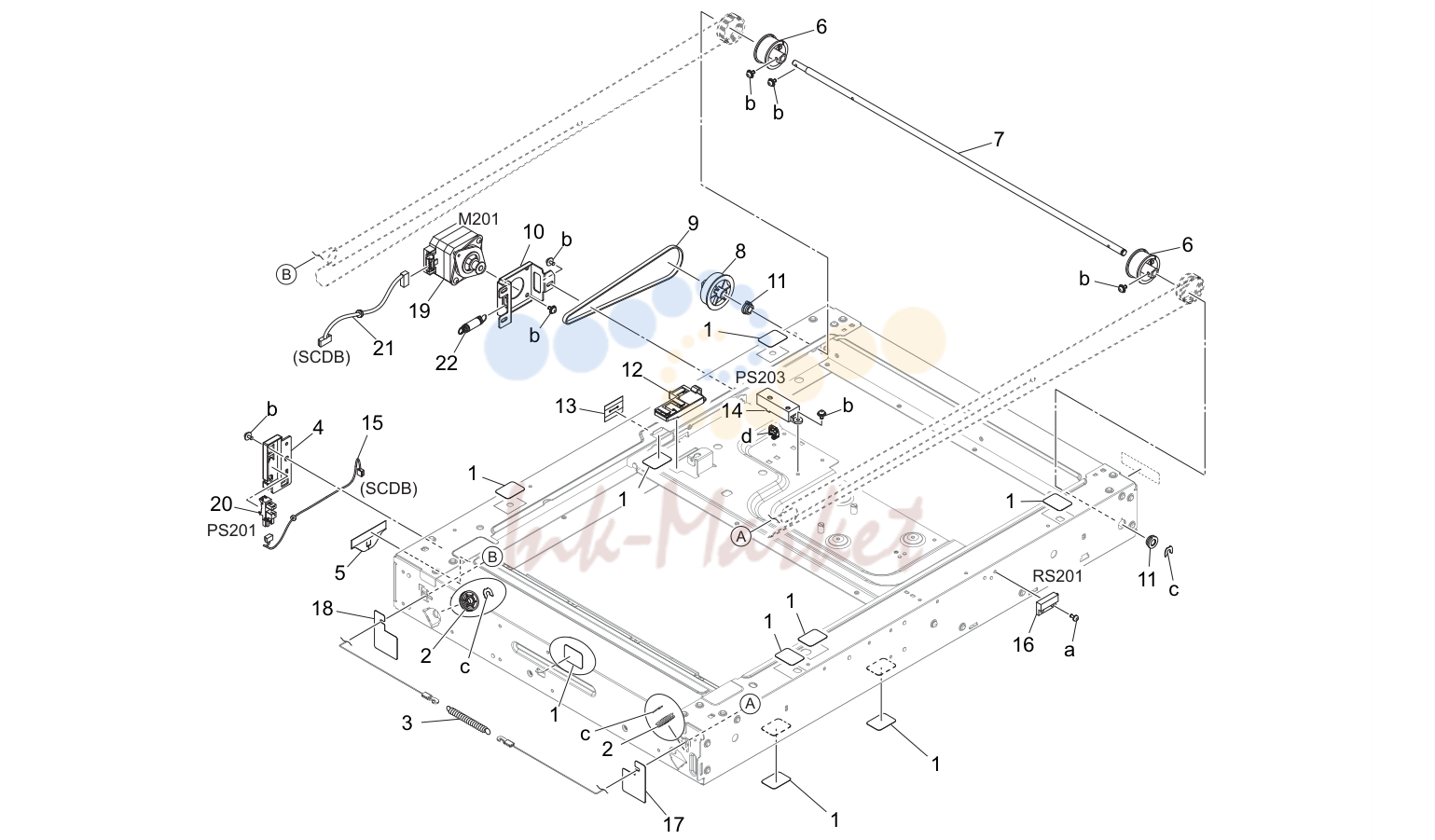

- Сканер секция (P19)

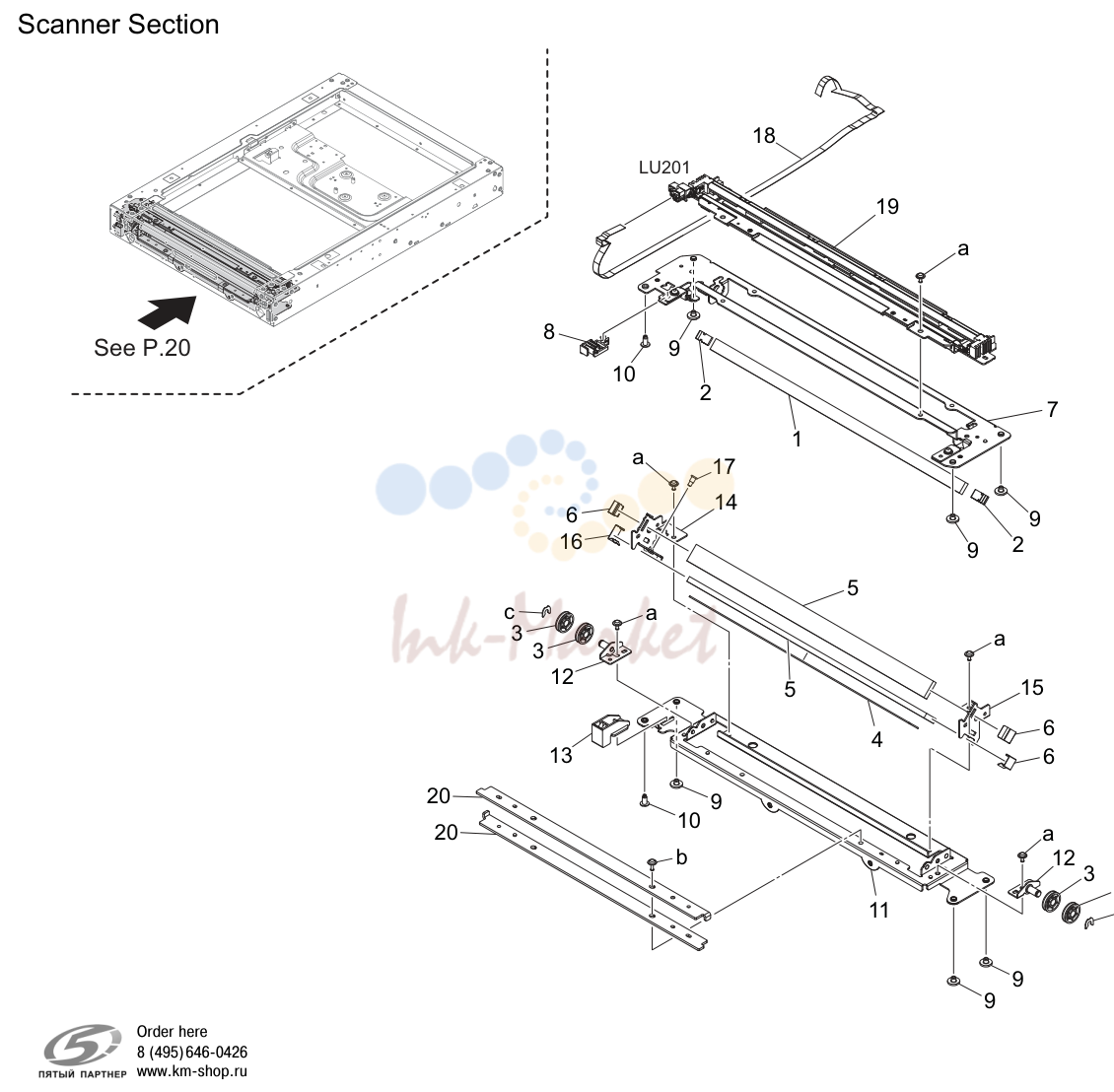

- Сканер секция (P20)

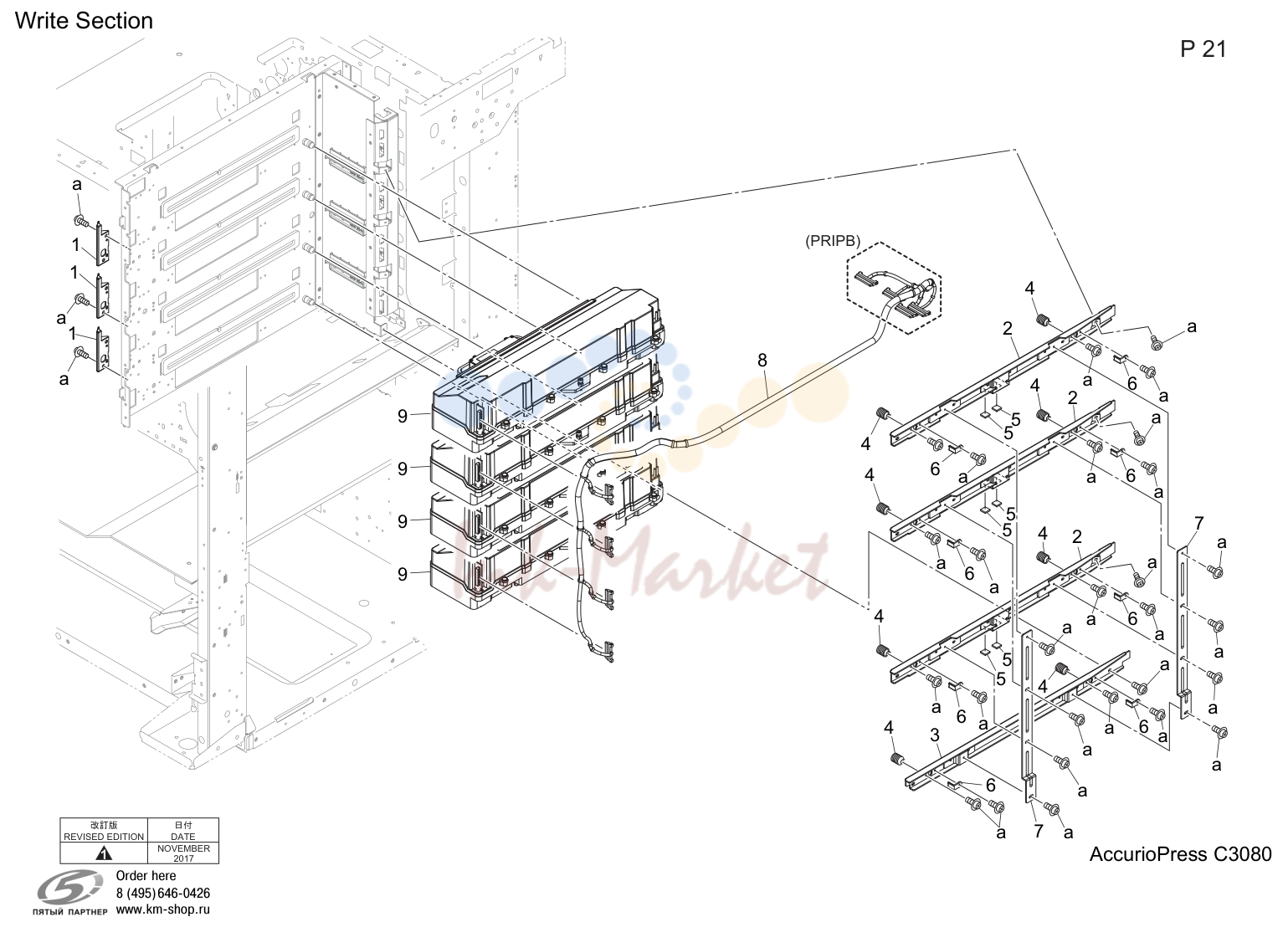

- Write секция (P21)

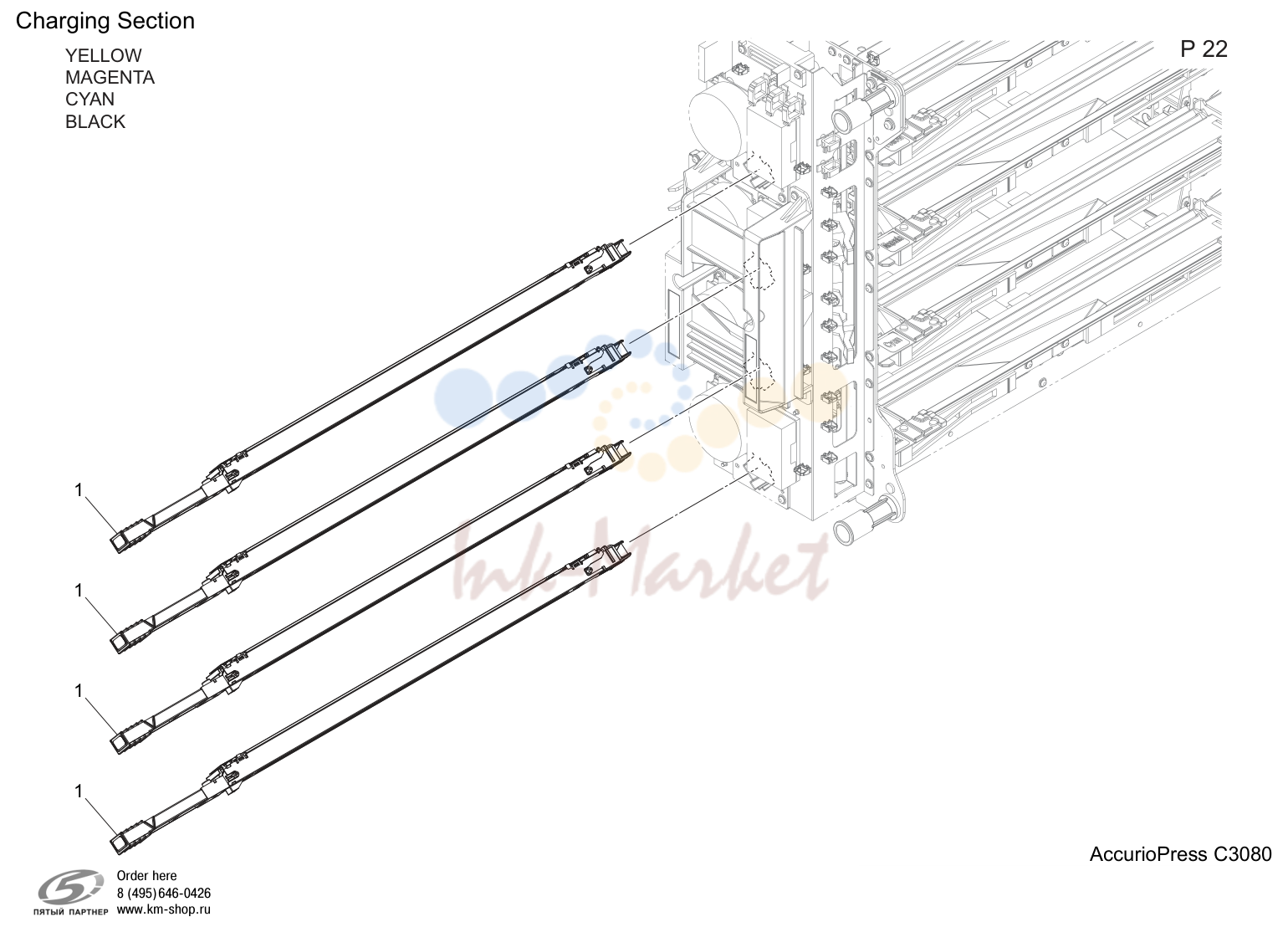

- Charging секция (P22)

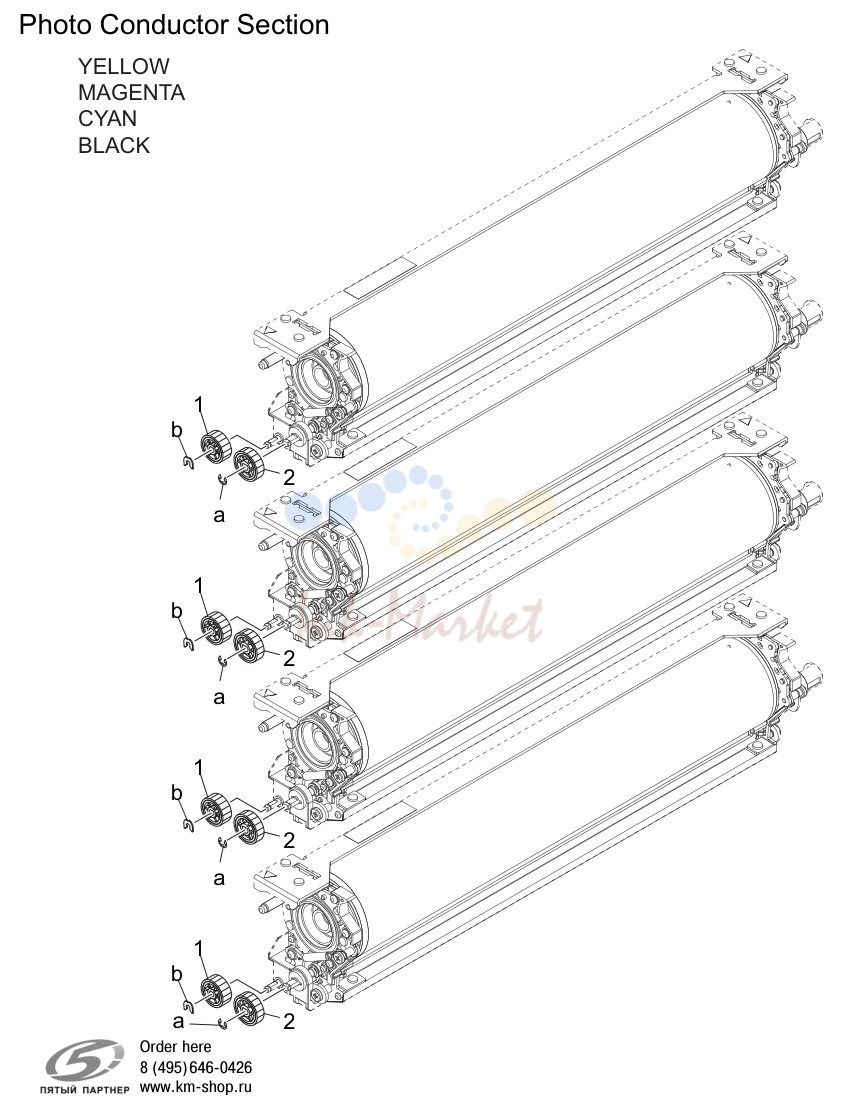

- Photo conвоздуховодor секция (P23)

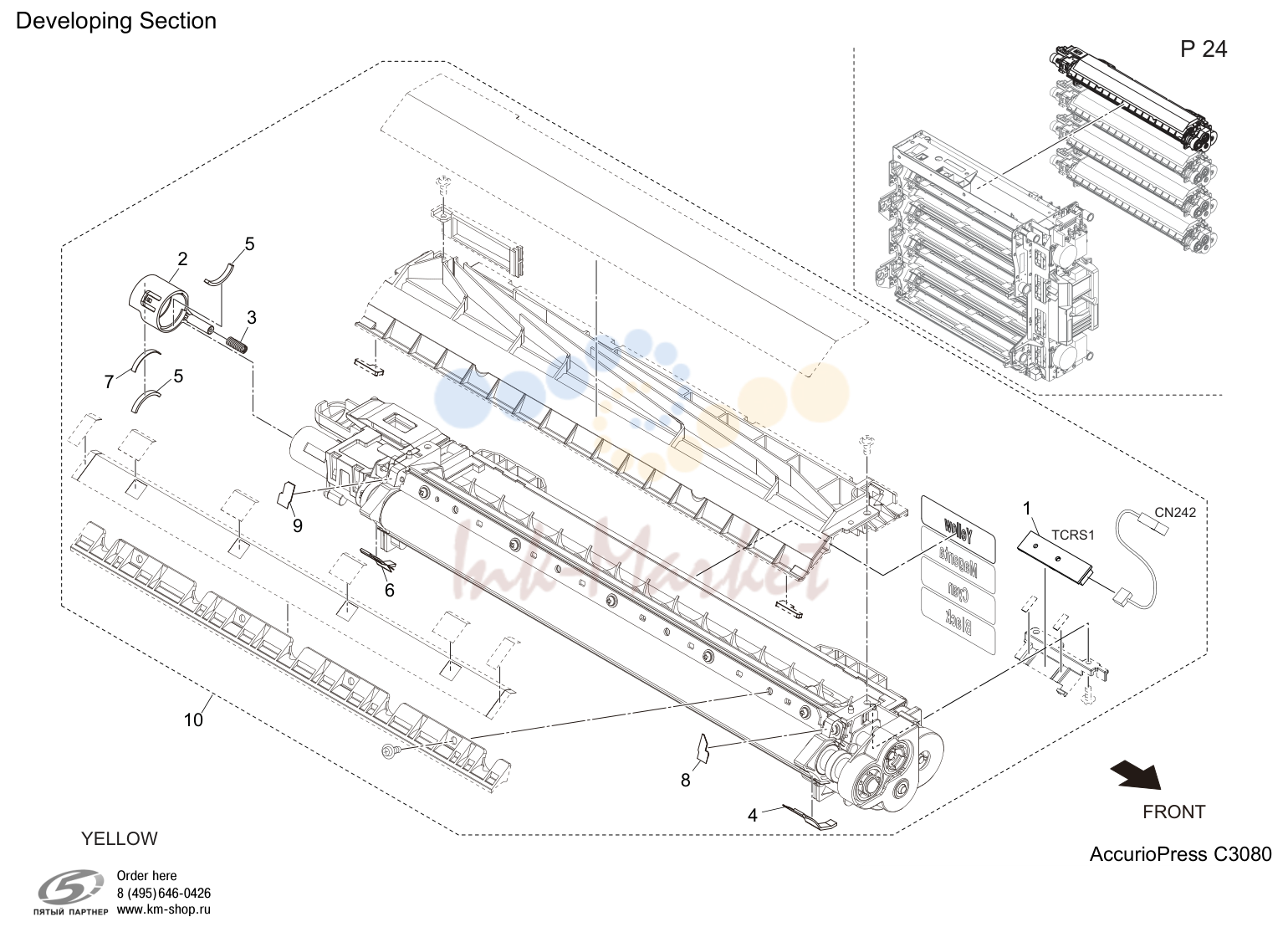

- Проявка секция (P24)

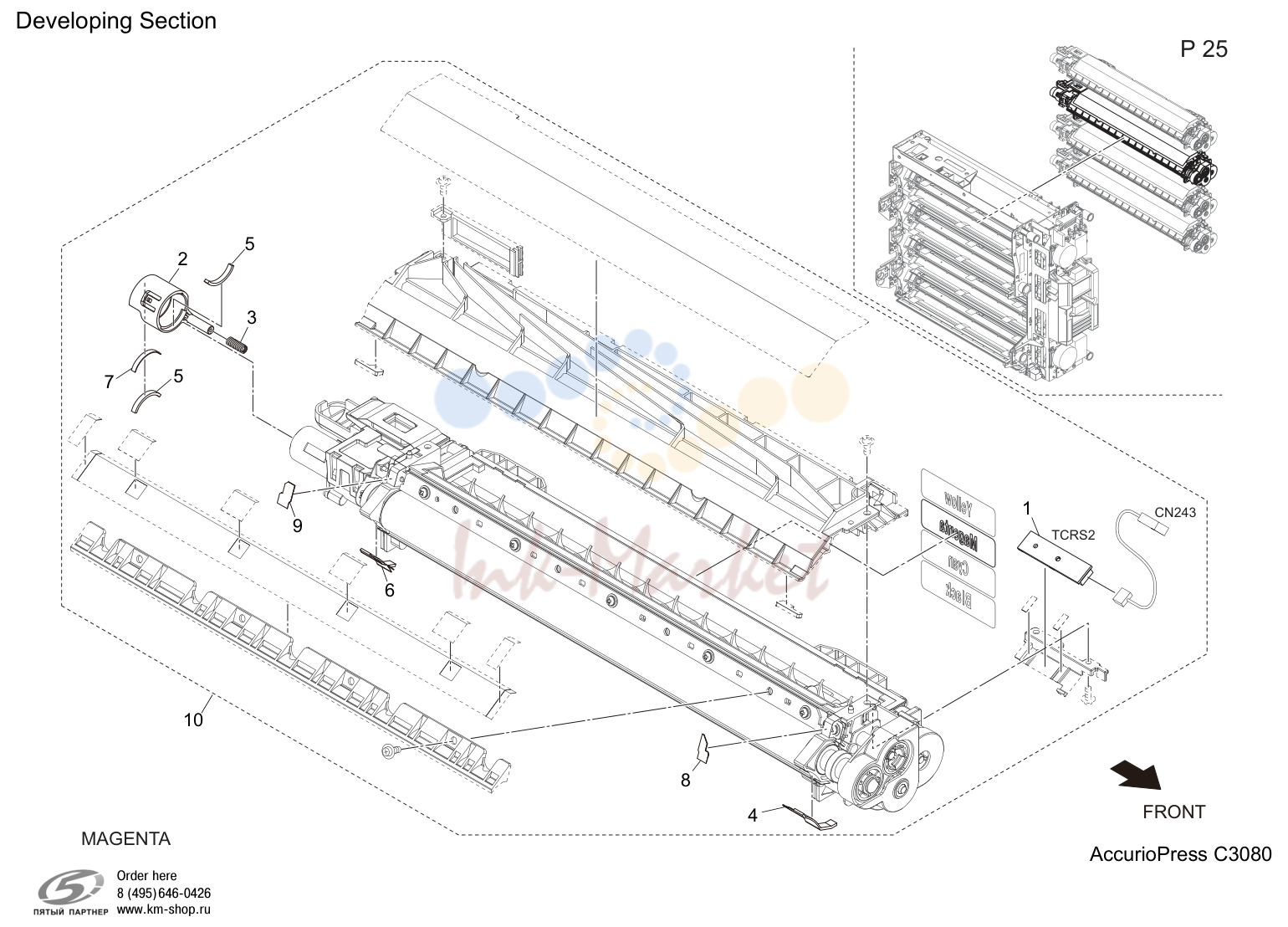

- Проявка секция (P25)

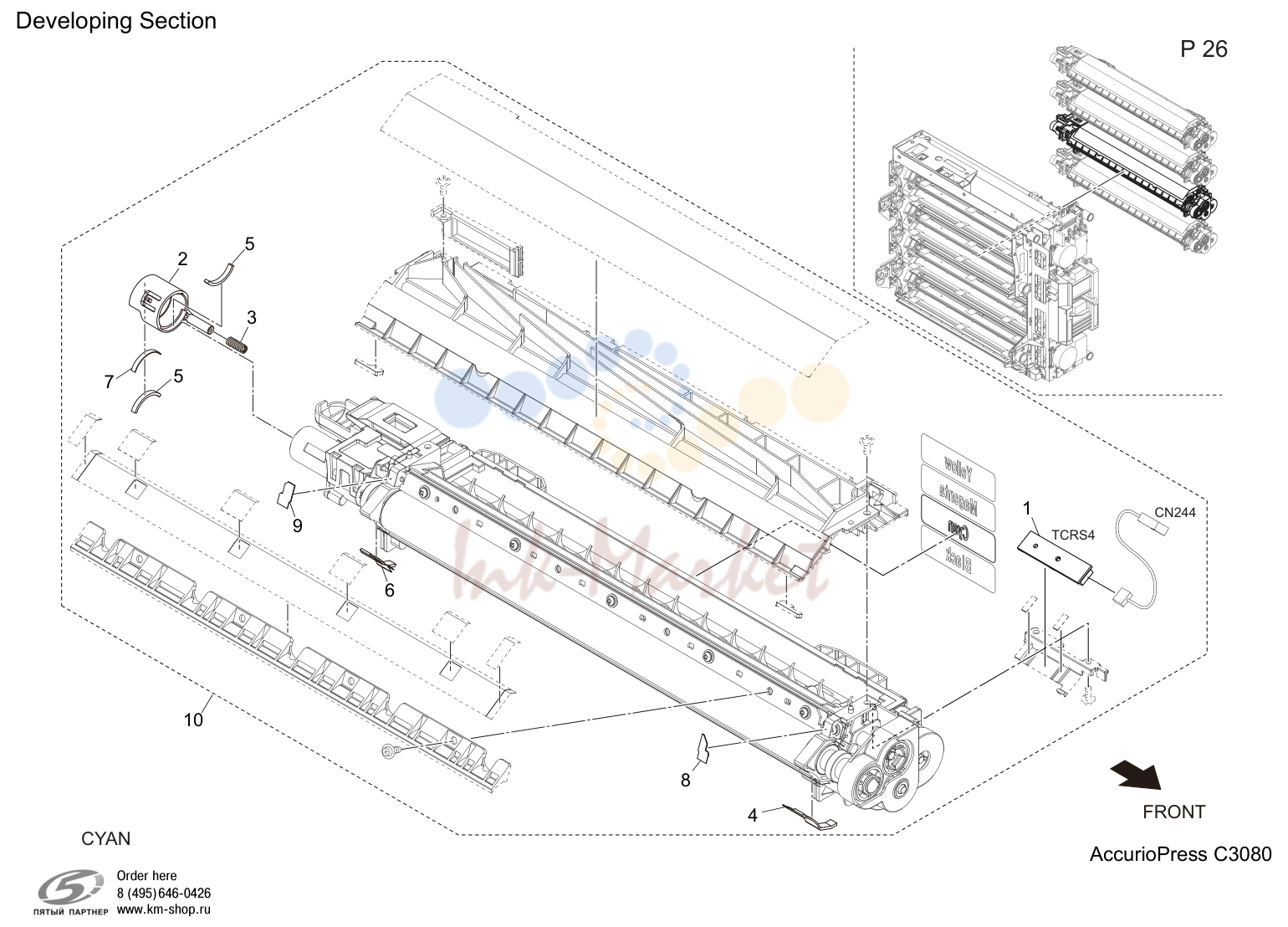

- Проявка секция (P26)

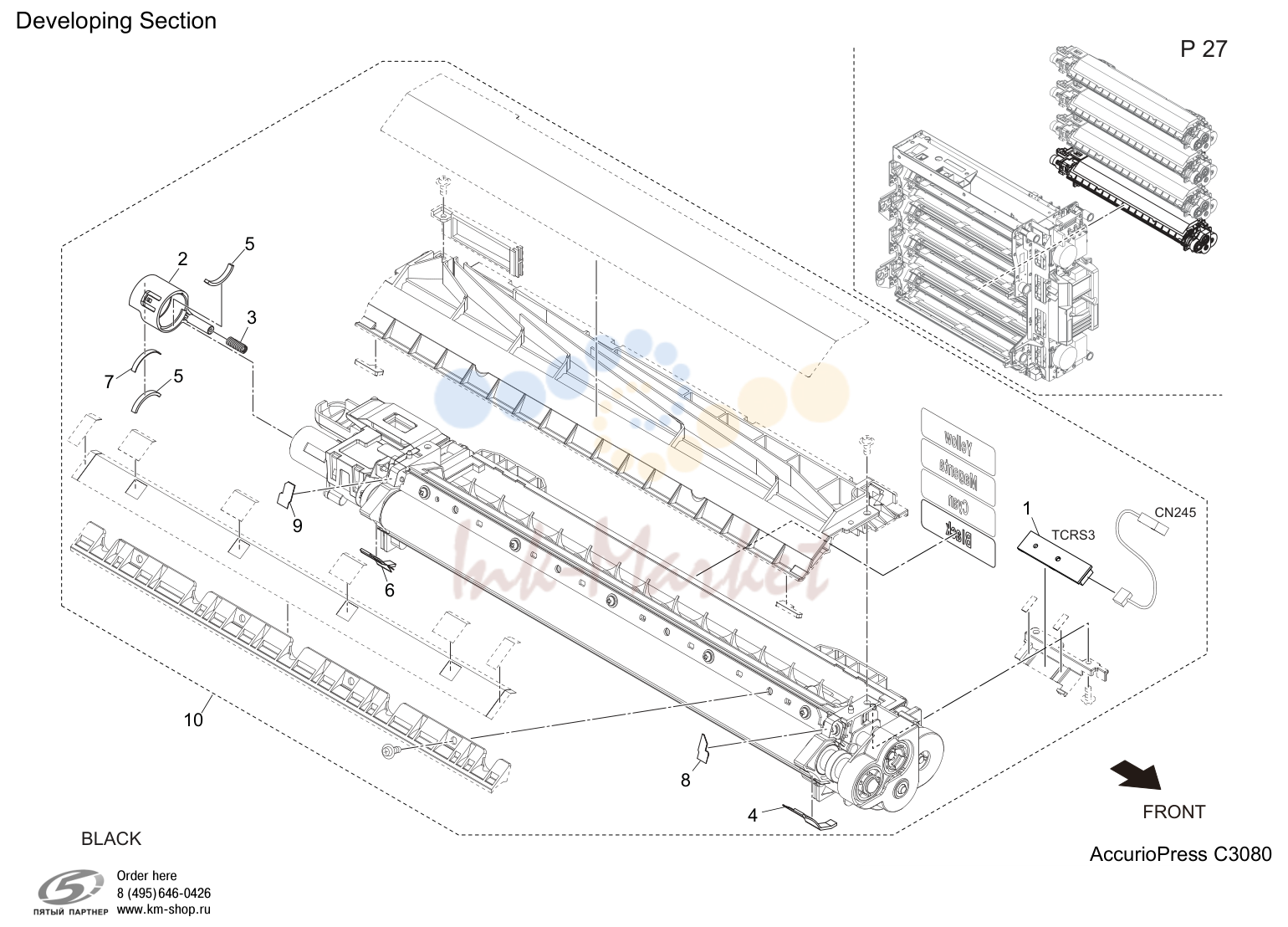

- Проявка секция (P27)

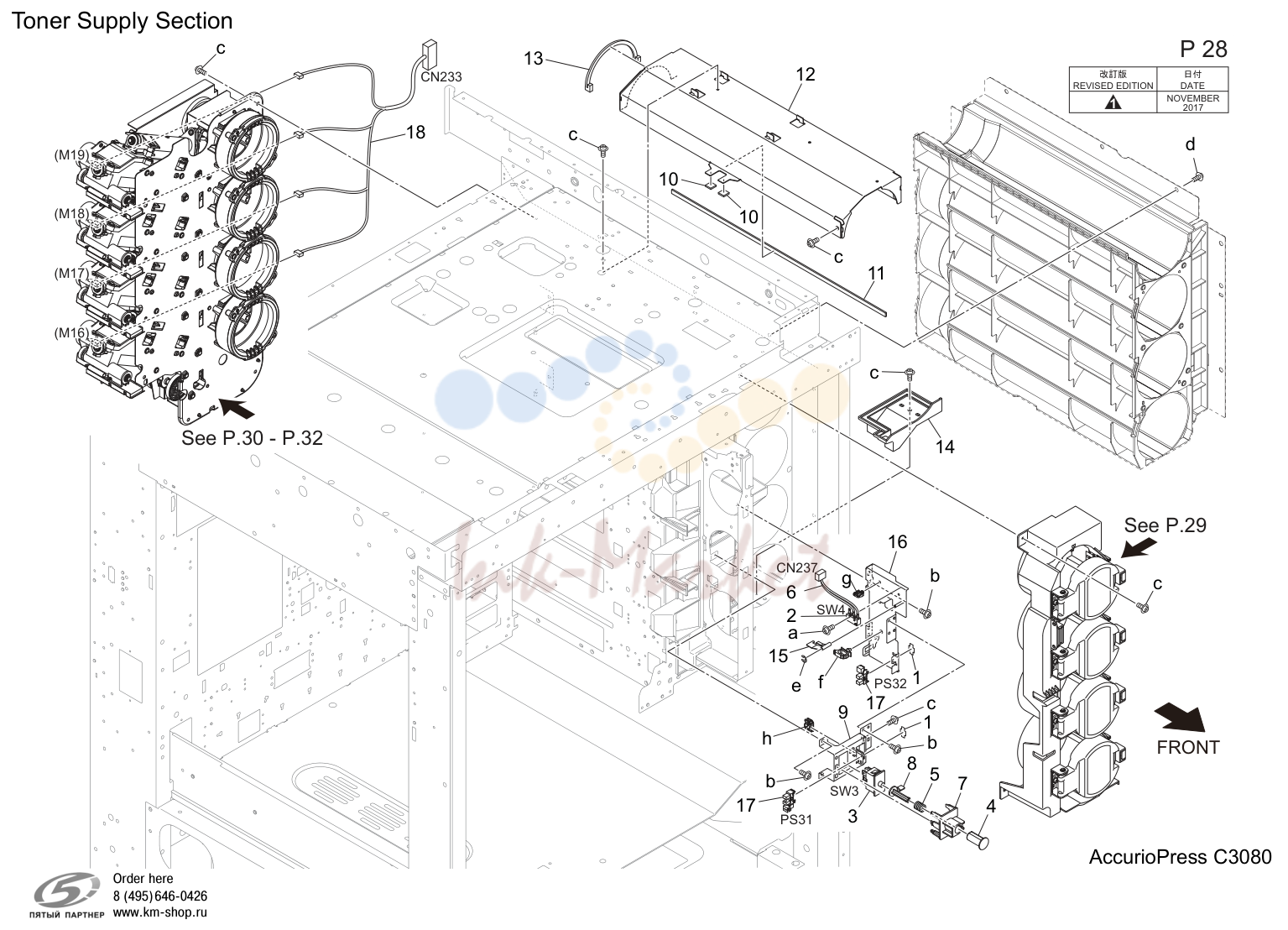

- Тонер supply секция (P28)
- Тонер supply секция (P29)
- Тонер supply секция (P30)
- Тонер supply секция (P31)
- Тонер supply секция (P32)
- Тонер collection секция (P33)
- Тонер collection секция (P34)
- Тонер collection driving секция (P35)
- Intermediate перенос секция (P36)
- Intermediate перенос секция (P37)
- Intermediate перенос секция (P38)
- Intermediate перенос секция (P39)
- Intermediate перенос секция (P40)
- Intermediate перенос секция (P41)
- Color resist секция (P42)
- Печь (закрепление) секция
- Печь (закрепление) секция (P44)
- Печь (закрепление) секция (P45)
- Печь (закрепление) секция (P46)
- Печь (закрепление) секция (P47)
- Печь (закрепление) секция (P48)
- Печь (закрепление) секция (P49)
- Печь (закрепление) секция (P50)
- Печь (закрепление) секция (P51)
- Process carriage секция (P52)
- Process carriage секция (P53)
- Process carriage секция (P54)
- Process carriage секция (P55)
- Process carriage секция (P56)
- Process carriage секция (P57)
- Process carriage секция (P58)
- Secondary перенос секция (P59)
- Tray 1 секция (P60)
- Tray 1 секция (P61)
- Tray 1 секция (P62)
- Tray 1 секция (P63)
- Tray 2 секция (P64)
- Tray 2 секция (P65)
- Tray 2 секция (P66)
- Tray 2 секция (P67)
- Tray 1 подача бумаги секция (P68)
- Tray 1 подача бумаги секция (P69)
- Tray 1 подача бумаги секция (P70)
- Tray 2 подача бумаги секция (P71)
- Tray 2 подача бумаги секция (P72)
- Tray 2 подача бумаги секция (P73)
- Подача бумаги driving секция (P74)
- Tray driving секция (P75)
- Барабан driving секция (P76)
- Барабан driving секция (P77)
- Барабан driving секция (P78)
- Барабан driving секция (P79)
- Vertical conveyance секция (P80)
- Vertical conveyance секция (P81)
- Дуплекс carriage секция (P82)
- Дуплекс carriage секция (P83)
- Дуплекс секция (P84)
- Дуплекс секция (P85)
- Дуплекс секция (P86)
- Дуплекс секция (P87)
- Дуплекс секция (P88)
- Дуплекс секция (P89)
- Дуплекс секция (P90)
- Дуплекс секция (P91)
- Дуплекс секция (P92)
- Дуплекс секция (P93)
- Дуплекс секция (P94)
- Дуплекс секция (P95)
- Дуплекс секция (P96)
- Дуплекс swing секция (P97)
- Дуплекс swing секция (P98)
- Reverse секция (P99)
- Reverse секция (P100)
- Reverse секция (P101)
- Resist секция (P102)
- Resist секция (P103)
- Resist секция (P104)
- Exit секция (P105)
- Exit секция (P106)
- Charge control секция (P107)
- Charge control секция (P108)
- Charge control секция (P109)
- Rear electrical секция (P110)
- Rear electrical секция (P111)
- Rear electrical секция (P112)
- Rear electrical секция (P113)
- Rear electrical секция (P114)
- Rear electrical секция (P115)
- Wiring (P116)
- Wiring (P117)
- Wiring (P118)
- Wiring (P119)
- Service tool (P120)
- Accessory детали (P121)
- Accessory детали (P122)

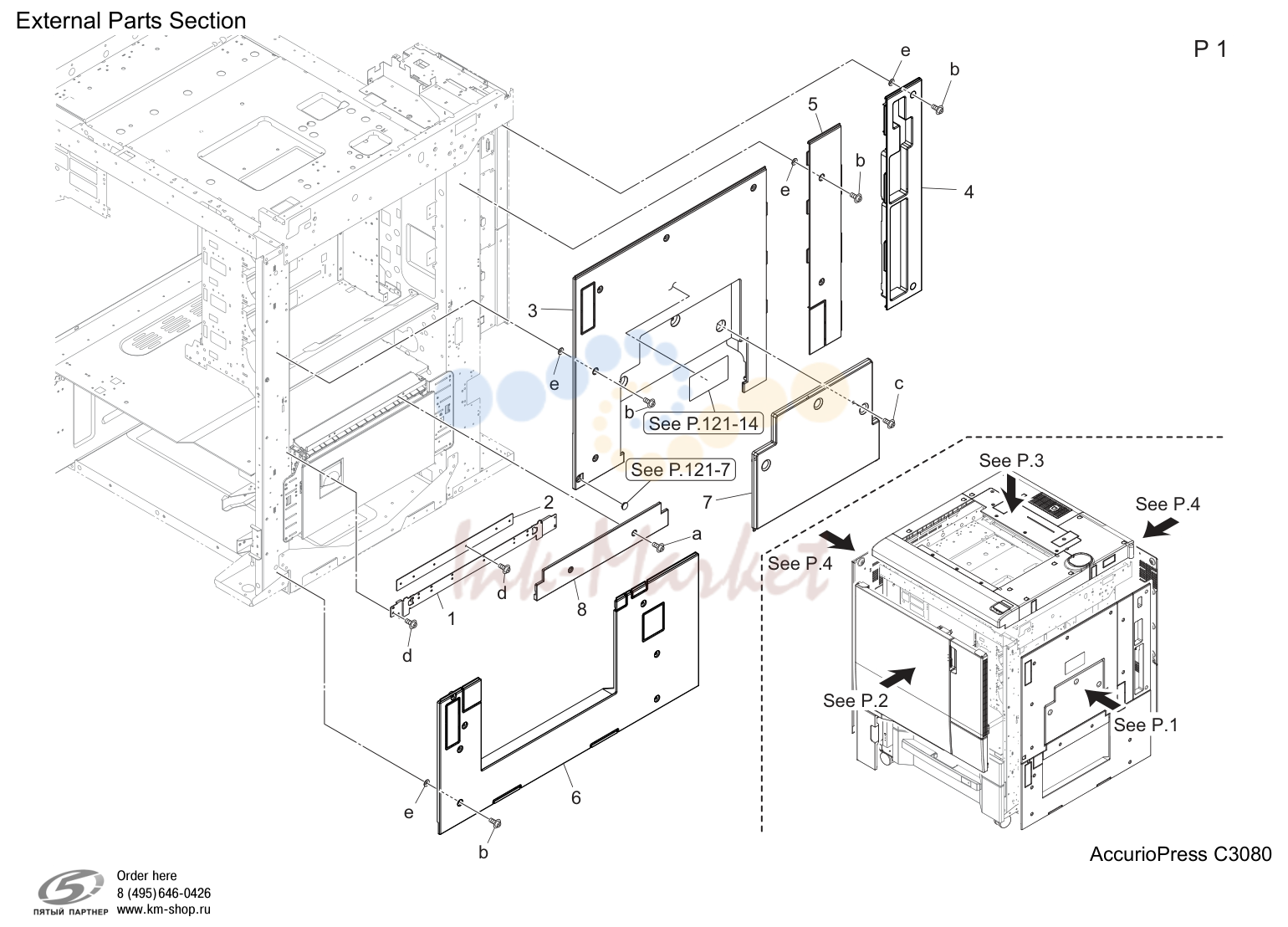

Внешние детали секция (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U162701 запросить цену → | Reinforce пластина | |
| 2 | A50U162900 запросить цену → | Reinforce пластина /2 | |
| 3 | A9VE162000 запросить цену → | Крышка /right | |
| 4 | A9VE162100 запросить цену → | Protection крышка /1 | |
| 5 | A9VE162200 запросить цену → | Protection крышка /2 | |
| 6 | A9VE162500 запросить цену → | Protection крышка /lower | |
| 7 | A9VE162800 запросить цену → | Bypass крышка | |
| 8 | A9VE163200 запросить цену → | Protection крышка |

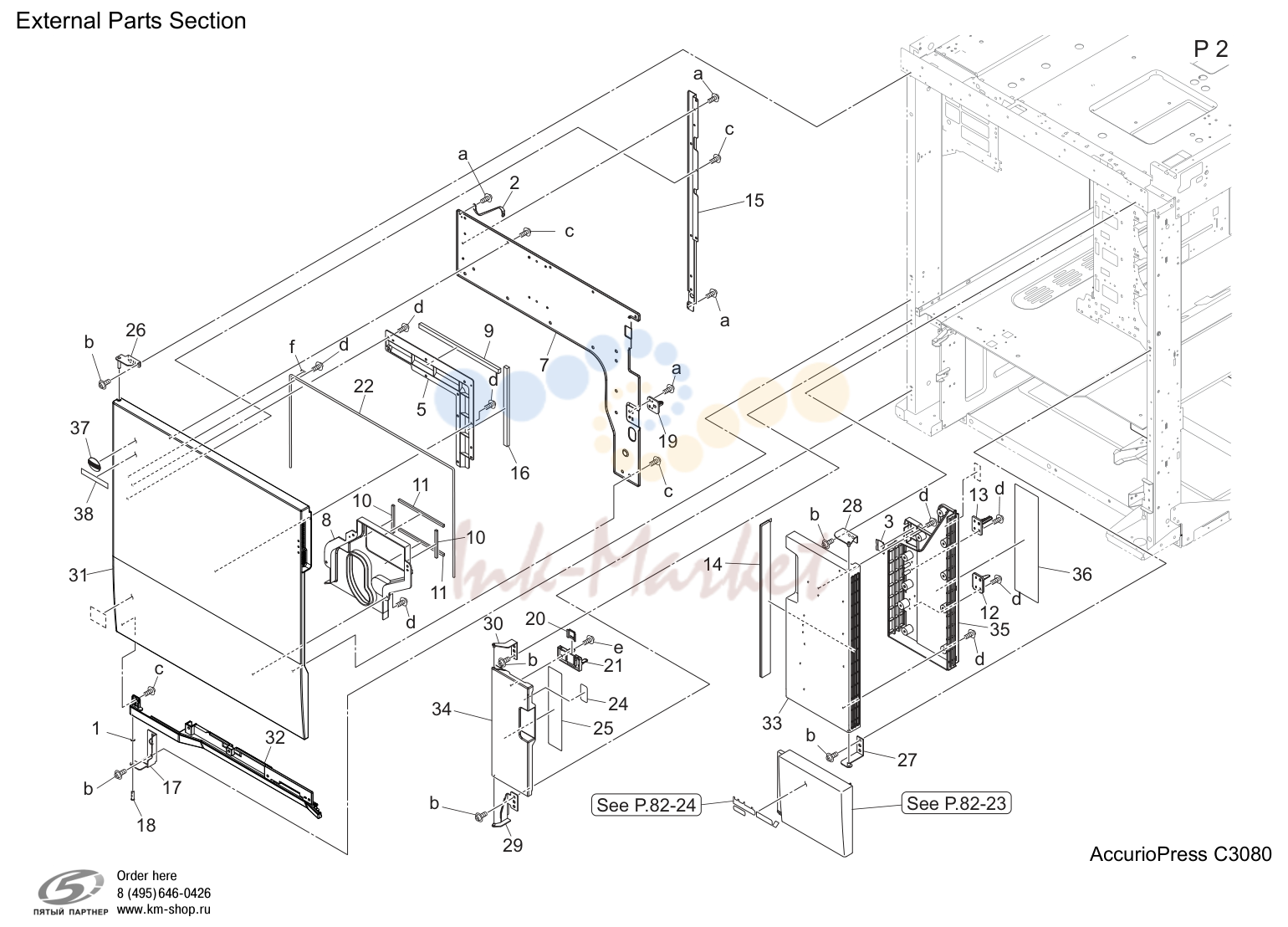

Внешние детали секция (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5 | A50U160500 запросить цену → | Fixing пластина | |
| 7 | A50U161501O запросить цену → | Reinforce door /right | |
| 7 | A50U161502 запросить цену → | Reinforce door /right | |
| 8 | A50U161601 запросить цену → | Крышка воздуховод /front | |
| 9 | A50U161700 запросить цену → | Уплотнительing cushion /1 | |
| 10 | A50U161800 запросить цену → | Уплотнительing cushion /right | |
| 11 | A50U161900 запросить цену → | Уплотнительing cushion /left | |
| 12 | A50U164100 запросить цену → | Detecting actuator | |
| 13 | A50U164200 запросить цену → | Detecting part | |
| 14 | A50U164901 ✓ в наличии | Suction dust-proof filter | |
| 15 | A50U165500 запросить цену → | Reinforce hinge | |
| 16 | A50U165600 запросить цену → | Уплотнительing cushion /2 | |
| 17 | A50U166100 запросить цену → | Hinge /lower | |
| 18 | A50U166200 запросить цену → | Support вал /lower | |
| 19 | A50U167201 запросить цену → | Lock крышка | |
| 20 | A50U167500 запросить цену → | Lock пластина | |
| 21 | A50U167601 запросить цену → | Detecting part | |
| 22 | A50U169900 запросить цену → | Reinforce wire | |
| 24 | A50U945601 запросить цену → | Operation label | |
| 25 | A50U946503 запросить цену → | Operation label /a | |
| 26 | A50UF16000 запросить цену → | Left door support пластина / upper cau | |
| 27 | A50UF16101 запросить цену → | Right door support пластина / lower ca | |
| 28 | A50UF16201 запросить цену → | Right door support пластина / upper ca | |
| 29 | A50UF16301 запросить цену → | Collection box door support пластина / | |
| 30 | A50UF16400 запросить цену → | Collection box door support пластина / | |
| 31 | A9VE160100 запросить цену → | Door /front | |
| 32 | A9VE160200 запросить цену → | Door /lower | |
| 33 | A9VE160300 запросить цену → | Тонер supply door | |
| 34 | A9VE160600 запросить цену → | Collection door | |
| 35 | A9VE164800 запросить цену → | Тонер supply воздуховод | |
| 36 | A9VE944901 запросить цену → | Тонер supply label | |
| 37 | A5AW162000 запросить цену → | Indicating пластина | |
| 38 | A9JT944200 запросить цену → | Label /konica minolta |

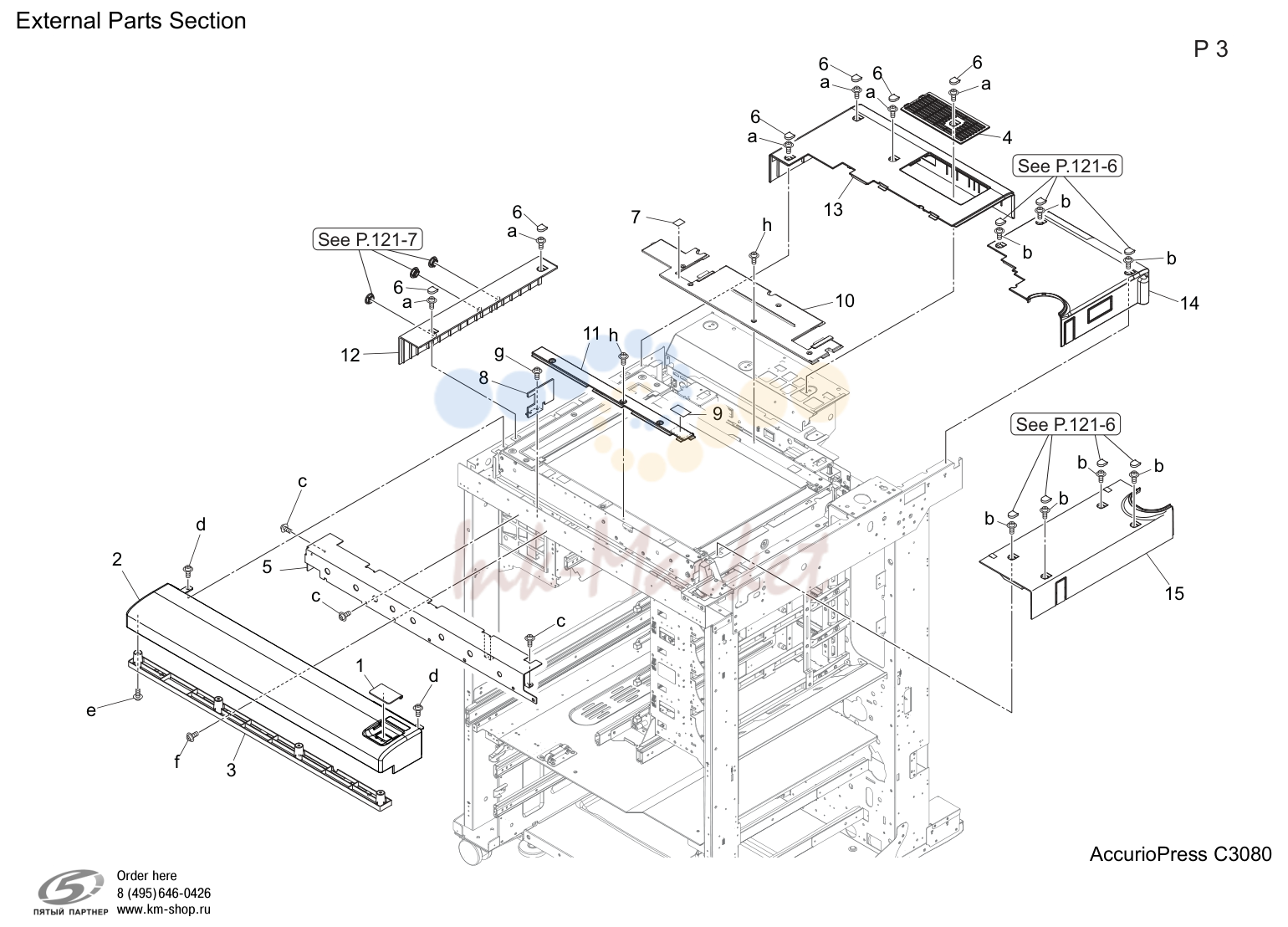

Внешние детали секция (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU163402 запросить цену → | Protection крышка | |
| 2 | A9VE161000 запросить цену → | Крышка part | |
| 3 | A9VE162400 запросить цену → | Крышка part /inside | |
| 4 | A9VE163900 запросить цену → | Replacement крышка | |
| 5 | A50U175001 запросить цену → | Reinforce пластина | |
| 6 | A9VE168800 запросить цену → | Click крышка | |
| 7 | A161940602 запросить цену → | Label | |
| 8 | A50U167301 запросить цену → | Insulating part | |
| 9 | A55D941100 запросить цену → | Caution label | |
| 10 | A795167800 запросить цену → | Read крышка /upper | |
| 11 | A9JT170601 запросить цену → | Read крышка | |
| 12 | A9VE161100 запросить цену → | Крышка пластина /left | |
| 13 | A9VE161200 запросить цену → | Read крышка /rear | |
| 14 | A9VE161301 запросить цену → | Read крышка /right rear | |
| 15 | A9VE161400 запросить цену → | Read крышка /right |

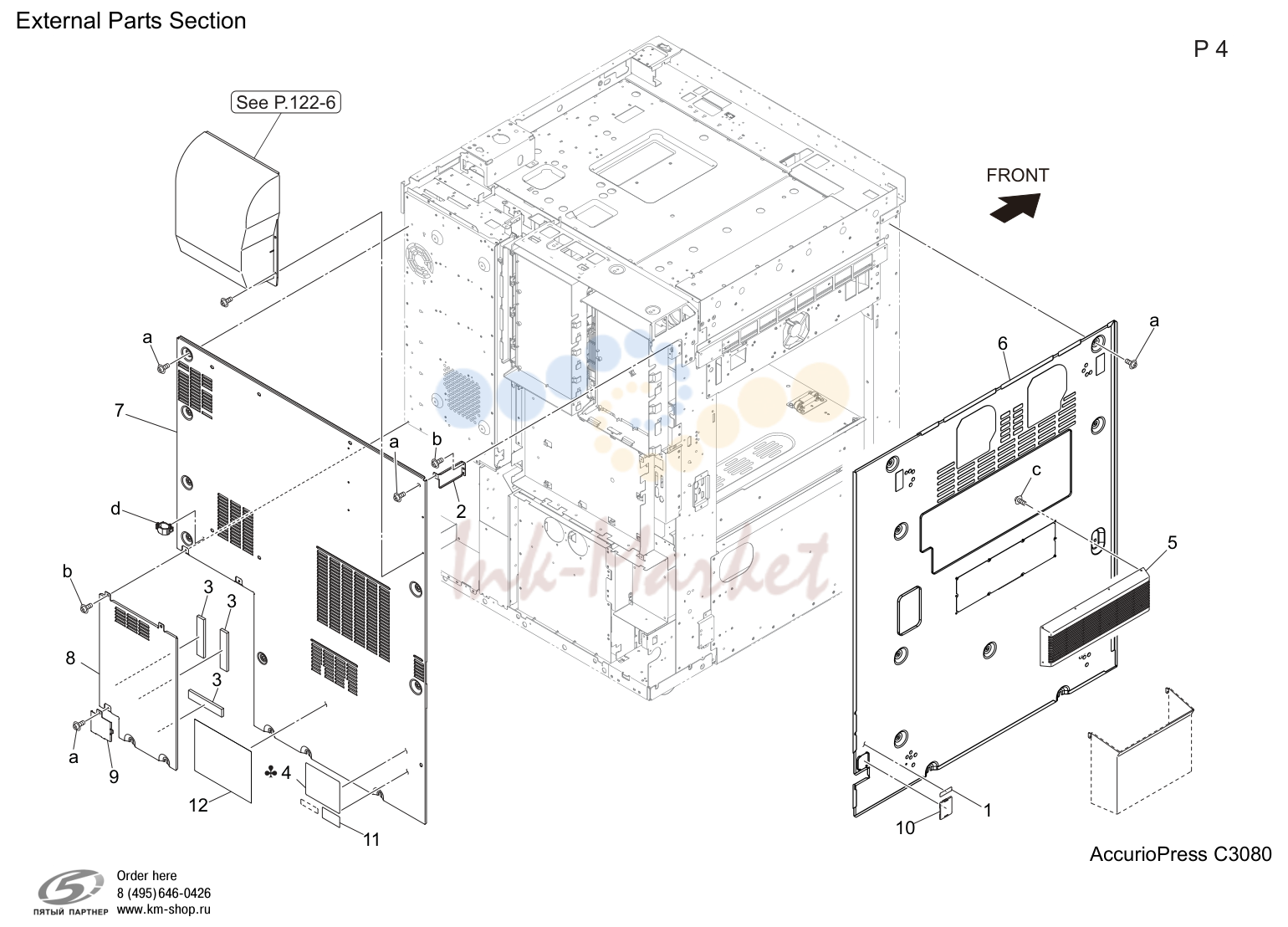

Внешние детали секция (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J945401 запросить цену → | Label dehumidifier sw. | |
| 2 | A50U163700 запросить цену → | Креплениеing пластина /upper | |
| 3 | A50U167801 запросить цену → | Holding part | |
| 4 | A9JT942401 запросить цену → | Caution label | |
| 5 | A9VE162300 запросить цену → | Выход бумаги крышка /2 | |
| 6 | A9VE163001 запросить цену → | Выход бумаги крышка /left | |
| 7 | A9VE163500 запросить цену → | Protection крышка /1 | |
| 8 | A9VE163600 запросить цену → | Крышка /rear | |
| 9 | A9VE163800 запросить цену → | Entrance пластина | |
| 10 | A9VE169500 запросить цену → | Крышка /a | |
| 11 | A9VE942600 запросить цену → | Caution label | |
| 12 | A9VE942301 запросить цену → | Caution label |

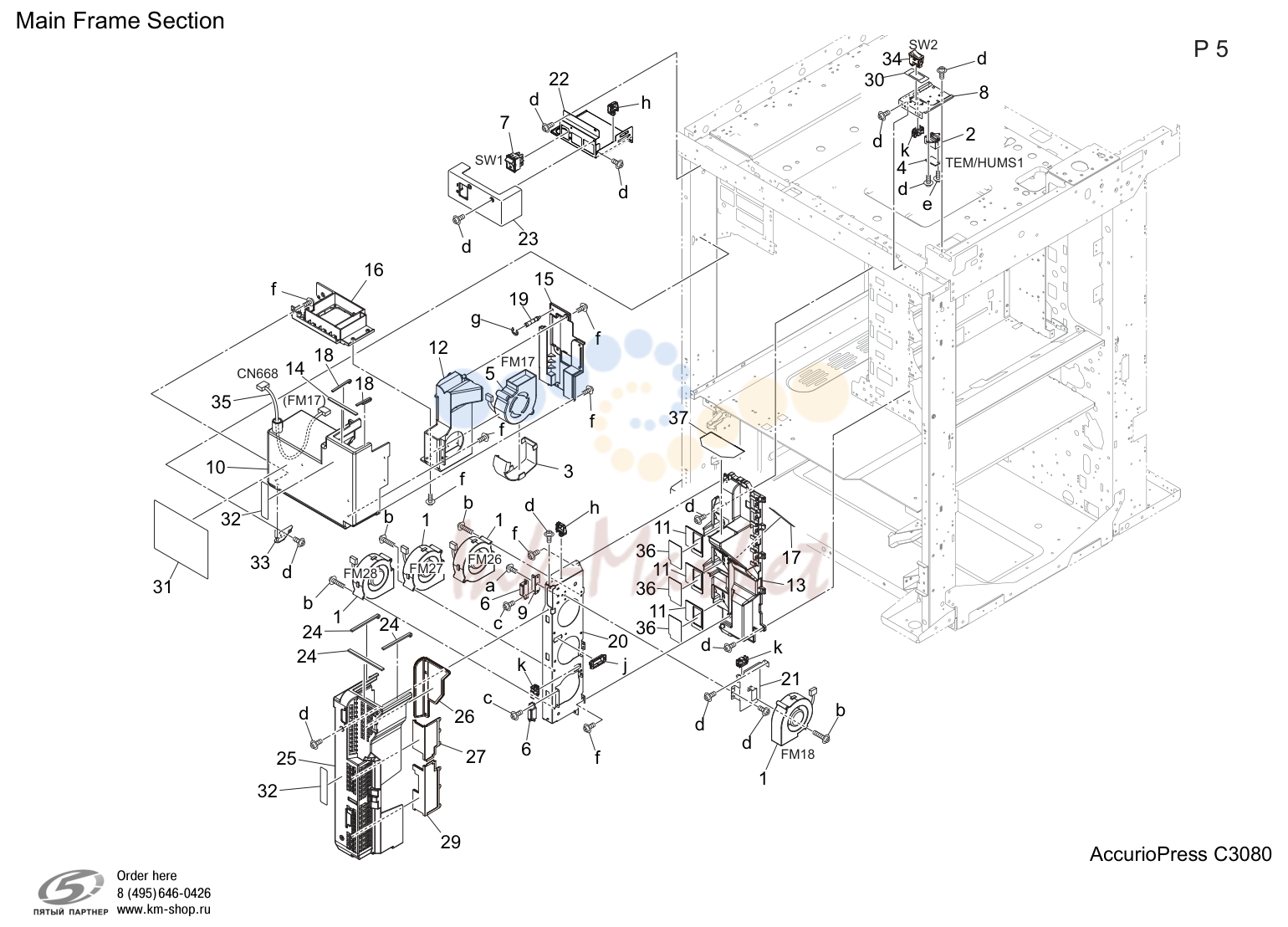

Main рама секция (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A034M50000O запросить цену → | Humidity датчик | |
| 4 | A0P0M50400 ✓ в наличии | Humidity датчик | |
| 5 | A03UM15802 запросить цену → | Основной блок cooling вентилятор | |
| 6 | A0G6411200 запросить цену → | Magnet /x | |
| 7 | A4EUM60000 запросить цену → | Power source выключатель | |
| 8 | A50U102900 запросить цену → | Креплениеing пластина | |
| 9 | A50U120600 запросить цену → | Fixing пластина | |
| 10 | A50U121003 запросить цену → | Воздуховод | |
| 11 | A50U121300 запросить цену → | Cooling уплотнитель /front | |
| 12 | A50U121601 запросить цену → | Воздуховод | |
| 13 | A50U122103 запросить цену → | Cooling воздуховод | |
| 14 | A50U123700 запросить цену → | Cooling уплотнитель /b | |
| 15 | A50U123800 запросить цену → | Крышка | |
| 16 | A50U124100 запросить цену → | Воздуховод | |
| 17 | A50U124900 запросить цену → | Крышка sheet | |
| 18 | A50U125200 запросить цену → | Cooling уплотнитель /a | |
| 19 | A50U125901 запросить цену → | Fixing screw | |
| 20 | A50U126500 запросить цену → | Креплениеing пластина | |
| 21 | A50U126600 запросить цену → | Креплениеing пластина | |
| 22 | A50U127401 запросить цену → | Креплениеing пластина | |
| 23 | A50U127901 запросить цену → | Крышка | |
| 24 | A50U164000 запросить цену → | Cooling уплотнитель /1 | |
| 25 | A50U167901 запросить цену → | Cooling крышка | |
| 26 | A50U172100 ✓ в наличии | Ph dust-proof filter | |
| 27 | A50U172200 ✓ в наличии | Deve. dust-proof filter/1 | |
| 29 | A50U172300 ✓ в наличии | Deve. dust-proof filter/2 | |
| 30 | A50U179500 запросить цену → | Protection sheet | |
| 31 | A50U944302 запросить цену → | Processing label /2 | |
| 32 | A50U949600 запросить цену → | Replacement label | |
| 33 | A50UF12000 запросить цену → | Печь (закрепление) front cooling воздуховод support s | |
| 34 | A50UM60300 запросить цену → | Power source выключатель | |
| 35 | A50UN12602 запросить цену → | Cooling relay жгут /1 | |
| 36 | A9VEP12100 запросить цену → | Filter /g | |
| 37 | A9VEP12200 запросить цену → | Filter /h |

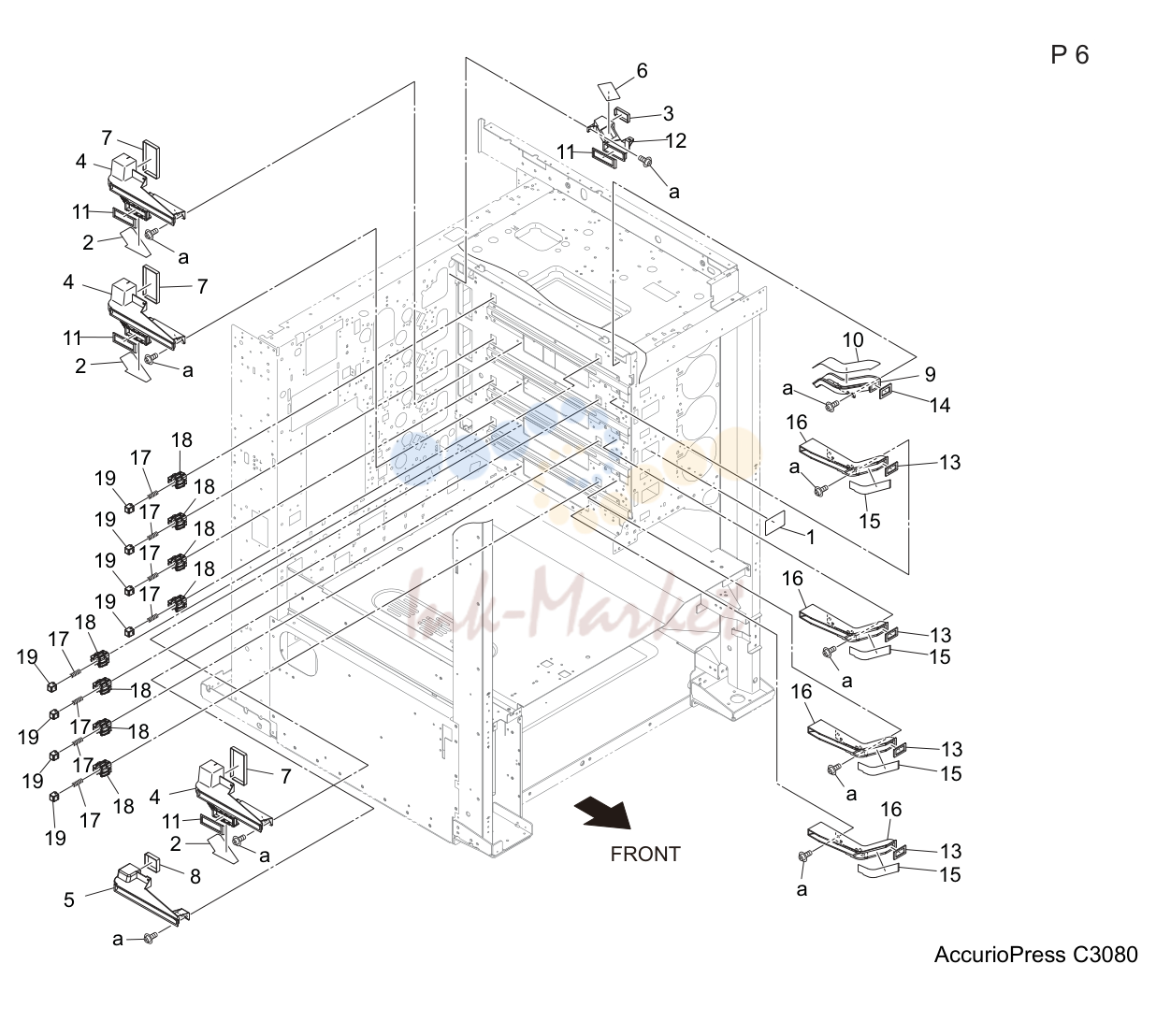

Main рама секция (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U109101 запросить цену → | Writing крышка | |
| 2 | A50U123200 запросить цену → | Ozone крышка | |
| 3 | A50U123300 запросить цену → | Suction уплотнитель | |
| 4 | A50U123400 запросить цену → | Воздуховод /cyan | |
| 5 | A50U123500 запросить цену → | Воздуховод | |
| 6 | A50U123600 запросить цену → | Suction крышка | |
| 7 | A50U123900 запросить цену → | Suction уплотнитель | |
| 8 | A50U124000 запросить цену → | Suction уплотнитель | |
| 9 | A50U126200 запросить цену → | Воздуховод | |
| 10 | A50U126800 запросить цену → | Sheet /1 | |
| 11 | A50U127201 запросить цену → | Suction уплотнитель /rear | |
| 12 | A50U127300 запросить цену → | Suction воздуховод | |
| 13 | A50U127500 запросить цену → | Уплотнитель | |
| 14 | A50U127800 запросить цену → | Уплотнитель | |
| 15 | A50U128000 запросить цену → | Sheet /2 | |
| 16 | A50U128700 запросить цену → | Воздуховод /1 | |
| 17 | A50U341800 запросить цену → | Pressing пружина /d | |
| 18 | A50U342200 запросить цену → | Pressing pedestal | |
| 19 | A50U342400 запросить цену → | Charge pressing block |

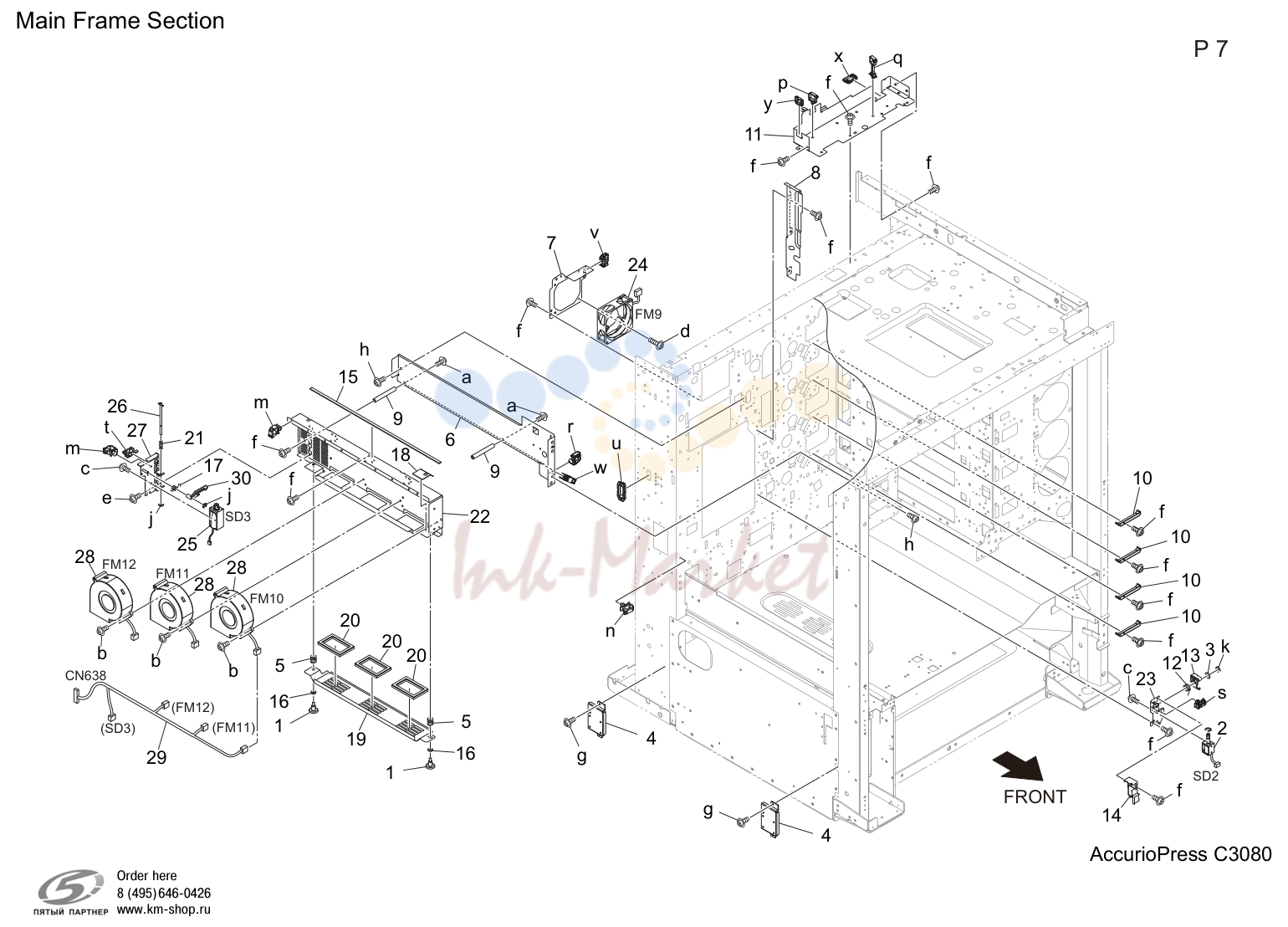

Main рама секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A1DU111101 запросить цену → | Connecting пластина /f | |
| 5 | A1DU764000 запросить цену → | Пружина | |
| 6 | A50U102801 запросить цену → | Креплениеing stay /middle | |
| 7 | A50U103602 запросить цену → | Креплениеing пластина /rear | |
| 8 | A50U104901 запросить цену → | Inner partition | |
| 9 | A50U106800 запросить цену → | Креплениеing вал /inside | |
| 10 | A50U108900 запросить цену → | Receiving part /1 | |
| 11 | A50U133201 запросить цену → | Креплениеing пластина /upper | |
| 12 | A50U508301 запросить цену → | Соленоид release пружина | |
| 13 | A50U509300 запросить цену → | Separating cam | |
| 14 | A50U510400 запросить цену → | Крышка | |
| 15 | A50U731700 запросить цену → | Insulating уплотнитель /1 | |
| 16 | A50U731900 запросить цену → | Lifting spacer /1 | |
| 17 | A50U737201 запросить цену → | Holding пружина /a | |
| 18 | A50U737800 запросить цену → | Protection sheet /1 | |
| 19 | A50U738001 запросить цену → | Shutter | |
| 20 | A50U738100 запросить цену → | Cushion | |
| 21 | A50U738900 запросить цену → | Holding пружина /b | |
| 22 | A50U739000 запросить цену → | Креплениеing пластина | |
| 23 | A50UF50700 запросить цену → | Креплениеing stay caulking | |
| 24 | A50UM15300 запросить цену → | Вентилятор мотор /2 | |
| 25 | A50UR71X00 запросить цену → | Shutter соленоид pin insert | |
| 26 | A50UR71Y00 запросить цену → | Support вал / b pin insert | |
| 27 | A50UR72J00 запросить цену → | Support вал caulking | |
| 28 | A5AWM15101 запросить цену → | Cooling вентилятор | |
| 29 | A85CN12800 запросить цену → | Fixing relay жгут /2 | |
| 30 | A9VE739400 запросить цену → | Open/close рычаг /1 |
Main рама секция (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | AA509900 запросить цену → | Креплениеing пластина /left | |
| 4 | V118045503 запросить цену → | Screw | |
| 5 | J03M10000 запросить цену → | Вентилятор мотор | |
| 6 | A03UM15802 запросить цену → | Основной блок cooling вентилятор | |
| 7 | A1RF815702 запросить цену → | Slide rail /left | |
| 8 | A50U103200 запросить цену → | Reinforce rail | |
| 9 | A50U103403 запросить цену → | Fixing пластина /left rear | |
| 10 | A50U103500 запросить цену → | Separating воздуховод | |
| 11 | A50U104700 запросить цену → | Креплениеing пластина | |
| 12 | A50U105100 запросить цену → | Support пластина /a | |
| 13 | A50U105201 запросить цену → | Support rail /front | |
| 14 | A50U105600 запросить цену → | Rail /rear | |
| 15 | A50U107501 запросить цену → | Уплотнительing part /front | |
| 16 | A50U107600 запросить цену → | Уплотнительing part /rear | |
| 17 | A50U107801 запросить цену → | Вентилятор воздуховод | |
| 18 | A50U109400 запросить цену → | Направляющая pin /left | |
| 22 | A50U109900 ✓ в наличии | Electric comp. cooling filter | |
| 23 | A50U120300 запросить цену → | Fixing пластина | |
| 24 | A50U129200 запросить цену → | Fixing пластина | |
| 25 | A50U340700 запросить цену → | Креплениеing rail | |
| 26 | A50U342900 запросить цену → | Protection крышка | |
| 27 | A50U832100 запросить цену → | Reinforce rail /a | |
| 28 | A50U833000 запросить цену → | Креплениеing collar /1 | |
| 29 | A50U881500 запросить цену → | Slide rail | |
| 30 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 31 | A50UN15400 запросить цену → | Drive жгут /f |
Main рама секция (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | A50U101602 запросить цену → | Auxiliary пластина /left | |
| 7 | A50U102704 запросить цену → | Protection пластина | |
| 8 | A50U104600 запросить цену → | Креплениеing пластина /front | |
| 9 | A50U105800 запросить цену → | Writing направляющая /front | |
| 10 | A50U107000 запросить цену → | Slide rail /a | |
| 11 | A50U107101 запросить цену → | Hold пластина /front | |
| 12 | A50U136501 запросить цену → | Крышка | |
| 13 | A50U314800 запросить цену → | Receiving sheet | |
| 14 | A50U363900 запросить цену → | Collection направляющая | |
| 15 | A50U366601 запросить цену → | Regulating пластина | |
| 16 | A50U368000 запросить цену → | Collection уплотнитель /2 | |
| 17 | A50U624000 запросить цену → | Lock claw | |
| 18 | A50U624503 запросить цену → | Support stay /2 | |
| 19 | A50U624904 запросить цену → | Support stay /2 | |
| 20 | A50U855200 запросить цену → | Lifting base рама |
Main рама секция (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA10091F запросить цену → | Mainbody fixing stopper | |
| 2 | A9VE110100 запросить цену → | Castor /a | |
| 3 | A9VE110200 запросить цену → | Castor /b | |
| 7 | J03M10000 запросить цену → | Вентилятор мотор | |
| 8 | A50U103301 запросить цену → | Support part /middle | |
| 9 | A50U103800 запросить цену → | Направляющая part /front | |
| 10 | A50U104401 запросить цену → | Positioning вал /front | |
| 11 | A50U106300 запросить цену → | Lock screw | |
| 12 | A50U110000 запросить цену → | Positioning вал /upper | |
| 15 | A50U624113 запросить цену → | Lock part | |
| 16 | A50U624300 запросить цену → | Reinforce пластина | |
| 17 | A50U628001 запросить цену → | Lock claw | |
| 18 | A50U634200 запросить цену → | Lock part | |
| 19 | A50U640200 запросить цену → | Креплениеing пластина | |
| 20 | A50U640400 запросить цену → | Reinforce part | |
| 22 | A50U832201 запросить цену → | Направляющая pin /right front | |
| 23 | A50UN13600 запросить цену → | Cooling relay жгут /3 | |
| 24 | A85C102000 запросить цену → | Adjusting part | |
| 25 | A9VE641600 запросить цену → | Креплениеing пластина | |
| 26 | V234200850 запросить цену → | Pin | |
| 27 | A9VE641700 запросить цену → | Шестерня 15t | |
| 28 | A4F3744400 запросить цену → | Torque limiter | |
| 29 | V221050050 запросить цену → | G-ring |
Main рама секция (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A03U118301 запросить цену → | Pfu power supply панель | |
| 3 | A0Y5M15101 ✓ в наличии | Suction вентилятор мотор | |
| 4 | A50U106502 запросить цену → | Печь (закрепление) пластина | |
| 5 | A50U106600 запросить цену → | Печь (закрепление) пластина /b | |
| 6 | A50U106700 запросить цену → | Swing вал | |
| 7 | A50U108001 запросить цену → | Protection пластина /p | |
| 8 | A50U108200 запросить цену → | Направляющая part /rear | |
| 9 | A50U120900 запросить цену → | Креплениеing рама /2 | |
| 10 | A50U121800 запросить цену → | Креплениеing рама /right rear | |
| 11 | A50U121900 запросить цену → | Fixing пластина /1 | |
| 12 | A50U122900 запросить цену → | Печь (закрепление) воздуховод /4 | |
| 13 | A50U125000 запросить цену → | Печь (закрепление) воздуховод /2 | |
| 14 | A50U125101 запросить цену → | Печь (закрепление) воздуховод /1 | |
| 15 | A50U125500 запросить цену → | Heat blocking пластина | |
| 16 | A50U125600 запросить цену → | Suction воздуховод /lower | |
| 17 | A50U125800 запросить цену → | Connecting воздуховод | |
| 18 | A50U126300 запросить цену → | Cooling уплотнитель | |
| 19 | A50U126400 запросить цену → | Suction уплотнитель | |
| 20 | A50U128801 запросить цену → | Печь (закрепление) воздуховод /3 | |
| 21 | A50U128900 запросить цену → | Печь (закрепление) воздуховод /5 | |
| 22 | A50U129100 запросить цену → | Suction крышка /lower | |
| 23 | A50U129300 запросить цену → | Печь (закрепление) воздуховод /6 | |
| 24 | A50U129401 запросить цену → | Печь (закрепление) воздуховод | |
| 25 | A50U129801 запросить цену → | Печь (закрепление) воздуховод /7 | |
| 26 | A50U132701 запросить цену → | Креплениеing пластина /lower | |
| 27 | A50U132800 запросить цену → | Креплениеing пластина /right | |
| 28 | A50UM15401 запросить цену → | Вентилятор мотор /3 | |
| 29 | A50UR70A12 ✓ в наличии | Filter box |
Main рама секция (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1RF301400 запросить цену → | Направляющая screw | |
| 2 | A50U104000 запросить цену → | Support пластина /p | |
| 3 | A50U122701 запросить цену → | Suction крышка /upper | |
| 4 | A50U127000 запросить цену → | Suction воздуховод /upper | |
| 5 | A50U308100 запросить цену → | Adjusting cam | |
| 6 | A50U308200 запросить цену → | Idling шестерня 36t | |
| 7 | A50U308300 запросить цену → | Adjusting шестерня 15t | |
| 8 | A50U308400 запросить цену → | Idling вал | |
| 9 | A50U308500 запросить цену → | Regulating пружина | |
| 10 | A50U314300 запросить цену → | Уплотнитель /4 | |
| 11 | A50U318500 запросить цену → | Positioning pin /front | |
| 12 | A50U318601 запросить цену → | Positioning pin /rear | |
| 13 | A50U318800 запросить цену → | Stopper пластина /black | |
| 14 | A50UN27002 запросить цену → | Polygon relay жгут /1 | |
| 15 | A50UR70H00 запросить цену → | Ph protection стекло в сборе |
Main рама секция (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A9VE110100 запросить цену → | Castor /a | |
| 2 | A50U104300 запросить цену → | Drive вал | |
| 3 | A50U104500 запросить цену → | Positioning вал /rear | |
| 4 | A50U105000 запросить цену → | Lock пластина | |
| 5 | A50U106300 запросить цену → | Lock screw | |
| 6 | A50U407300 запросить цену → | Positioning вал /rear | |
| 7 | A50U811300 запросить цену → | Направляющая держатель /rear | |
| 8 | A50U811500 запросить цену → | Направляющая держатель /1 | |
| 9 | A50U813700 запросить цену → | Ground пластина | |
| 10 | A50U817700 запросить цену → | Направляющая pin /right rear | |
| 11 | A50UR71U01 запросить цену → | Terminal 1 в сборе / hv | |
| 12 | A50UR71V01 запросить цену → | Terminal 2 в сборе / hv | |
| 13 | A50UR71W01 запросить цену → | Terminal 3 в сборе / hv |
Operation панель секция (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0P0M73100 запросить цену → | Speaker | |
| 3 | A0G6191600 запросить цену → | Indicating part /1 | |
| 4 | A0G6192400 запросить цену → | Holding cushion /upper | |
| 5 | A0G6192500 запросить цену → | Holding cushion /right | |
| 6 | A0G6192700 запросить цену → | Ground пластина /1 | |
| 7 | A0G6192900 запросить цену → | Ground пластина /2 | |
| 8 | A0G6193100 запросить цену → | Operation button /1 | |
| 9 | A0G6193200 запросить цену → | Operation button /2 | |
| 10 | A0G6193400 запросить цену → | Operation button /4 | |
| 11 | A0G6193500 запросить цену → | Operation button /5 | |
| 12 | A0G6193700 запросить цену → | Operation button /7 | |
| 13 | A0G6193800 запросить цену → | Operation button /10 | |
| 14 | A0G6193900 запросить цену → | Operation button /8 | |
| 15 | A0G6194000 запросить цену → | Operation button /9 | |
| 16 | A0G6H06000 запросить цену → | Operation плата /3 в сборе | |
| 17 | A9VEM75500 запросить цену → | Ope. узел touch панель | |
| 18 | A0G6N18400 запросить цену → | Ope.узел control жгут /3 | |
| 19 | A1RFN28300 запросить цену → | Ope.узел wiring /1 | |
| 20 | A4EU190413 запросить цену → | Operation пластина | |
| 21 | A4EU194100 запросить цену → | Operation knob /1 | |
| 22 | A4EU194200 запросить цену → | Fixing держатель | |
| 23 | A4EUM75800 запросить цену → | Ope.узел lcd | |
| 24 | A4EUN28500 запросить цену → | Ope.узел wiring /4 | |
| 25 | A799190100 запросить цену → | Operation крышка /front | |
| 26 | A799190200 запросить цену → | Operation крышка /rear | |
| 27 | A799190301 запросить цену → | Operation casing /1 | |
| 28 | A799H04001 запросить цену → | Operation плата /1 в сборе | |
| 29 | A9VER70600 запросить цену → | Operation узел | |
| 30 | A9VE205000 запросить цену → | Operation sheet | |
| 30 | A9VE205200 запросить цену → | Operation sheet | |
| 30 | A9VE205300 запросить цену → | Operation sheet | |
| 30 | A9VE195000 запросить цену → | Operation sheet | |
| 30 | A9VE205100 запросить цену → | Operation sheet |
Operation панель секция (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U190900 запросить цену → | Ope. узел креплениеing stay /1 | |
| 2 | A03U191400 запросить цену → | Support пластина /upper | |
| 3 | A03U191500 запросить цену → | Support пластина /lower | |
| 4 | A03U191600 запросить цену → | Креплениеing пластина /t | |
| 5 | A03U191700 запросить цену → | Rotation пружина /t | |
| 6 | A03U191800 запросить цену → | Rotation spacer /1 | |
| 7 | A03U191900 запросить цену → | Rotation spacer /2 | |
| 8 | A03U192000 запросить цену → | Fixing part /t | |
| 9 | A03U192100 запросить цену → | Fixing вал /u | |
| 10 | A03U192200 запросить цену → | Rotation вал /t | |
| 11 | A03U193400 запросить цену → | Operation крышка /e | |
| 12 | A03U193600 запросить цену → | Swing крышка /lower | |
| 13 | A03U193700 запросить цену → | Swing крышка /upper | |
| 14 | A50UN29012 запросить цену → | Ope.узел control жгут /1 | |
| 15 | A50UN29101 запросить цену → | Ope.узел control жгут /2 | |
| 16 | A9VE193300 запросить цену → | Operation крышка /c | |
| 17 | A9VE193500 запросить цену → | Operation крышка /d | |
| 18 | A9VE193800 запросить цену → | Operation крышка /i | |
| 19 | A9VE194000 запросить цену → | Operation крышка /f | |
| 20 | A9VE194100 запросить цену → | Operation крышка /g | |
| 21 | A9VE197100 запросить цену → | Operation крышка /r |
Operation панель секция (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA75010E запросить цену → | Барабан support bearing | |
| 2 | A03U190500 запросить цену → | Ope. узел креплениеing рычаг /lower | |
| 3 | A03U190600 запросить цену → | Ope. узел креплениеing рычаг /upper | |
| 4 | A03U190700 запросить цену → | Support пластина /1 | |
| 5 | A03U190802 запросить цену → | Support пластина /2 | |
| 6 | A03U191100 запросить цену → | Support пластина /3 | |
| 7 | A03U191201 запросить цену → | Support пружина | |
| 8 | A03U191300 запросить цену → | Ope. узел support pipe | |
| 9 | A03U192300 запросить цену → | Stopper screw /a | |
| 10 | A03U195302 запросить цену → | Regulating пластина | |
| 11 | A03U195400 запросить цену → | Regulating part | |
| 12 | A03U195500 запросить цену → | Rotation stopper | |
| 13 | A03UF19100 запросить цену → | Основной блок attachment caulking | |
| 14 | A1DU190101 запросить цену → | Installing пластина | |
| 15 | A1DUH11000 запросить цену → | Relay плата/u в сборе | |
| 16 | A9VE193100 запросить цену → | Operation крышка /upper | |
| 17 | A9VE193200 запросить цену → | Operation крышка /lower | |
| 18 | A9VE193900 запросить цену → | Operation крышка /j |
Сканер секция (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J265300 запросить цену → | Regulating пластина | |
| 2 | A161268200 запросить цену → | Holding пластина | |
| 3 | A161268300 запросить цену → | Holding пластина | |
| 4 | A161278600 запросить цену → | Крышка | |
| 5 | A161278900 запросить цену → | Пластина пружина | |
| 6 | A161R72200 запросить цену → | Стекло оригинала в сборе | |
| 7 | A7PUN14600 запросить цену → | Ccd кабель | |
| 8 | A7PUR71133 запросить цену → | Slit стекло в сборе | |
| 9 | A85CR70D11 запросить цену → | Ccd в сборе | |
| 10 | A9PJ138400 запросить цену → | Protection part /b | |
| 11 | A9PJ138500 запросить цену → | Protection part /a |
Сканер секция (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A161261902 запросить цену → | Рама | |
| 4 | A161262002 запросить цену → | Рама | |
| 5 | A161280211 запросить цену → | Рычаг | |
| 6 | A161280300 запросить цену → | Compressing coil пружина | |
| 7 | A161281600 запросить цену → | Направляющая | |
| 8 | A5C1280101 запросить цену → | Креплениеing пластина | |
| 9 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 10 | A61FM90200 запросить цену → | Ferritecore | |
| 11 | A796H01A00 запросить цену → | Сканер drive плата в сборе | |
| 12 | A85CM91100 запросить цену → | Ferritecore /2 | |
| 13 | A85CN27800 запросить цену → | Сканер wiring /1 |
Сканер секция (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0ED273600 запросить цену → | Pulley | |
| 3 | A0ED276301 запросить цену → | Pulling пружина | |
| 4 | A161262200 запросить цену → | Крышка | |
| 5 | A161263000 запросить цену → | Уплотнитель | |
| 6 | A161275300 запросить цену → | Pulley | |
| 7 | A161275400 запросить цену → | Вал | |
| 8 | A161275500 запросить цену → | Pulley 103t | |
| 9 | A161275600 ✓ в наличии | Timing ремень 335l | |
| 10 | A161276000 запросить цену → | Креплениеing пластина | |
| 11 | A161276500 запросить цену → | Bearing | |
| 12 | A161281100 запросить цену → | Направляющая | |
| 13 | A161281300 запросить цену → | Уплотнитель | |
| 14 | A161M50A00 ✓ в наличии | Aps photoreflector | |
| 15 | A161N14201 запросить цену → | Сканер wiring /2 | |
| 16 | A1UDM50200 запросить цену → | Lead выключатель | |
| 17 | A5C1263300 запросить цену → | Уплотнитель | |
| 18 | A5C1263400 запросить цену → | Уплотнитель | |
| 19 | A5C1M10A00 запросить цену → | Stepping мотор | |
| 20 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 21 | A5C1N14300 запросить цену → | Сканер wiring | |
| 22 | A795275700 запросить цену → | Pulling пружина |
Сканер секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0ED271200 запросить цену → | Mirror | |
| 2 | A0ED271300 запросить цену → | Пластина пружина | |
| 3 | A0ED273600 запросить цену → | Pulley | |
| 4 | A0ED274200 запросить цену → | Vibrationproof пластина | |
| 5 | A0ED274300 запросить цену → | Mirror | |
| 6 | A0ED274400 запросить цену → | Пластина пружина | |
| 7 | A161270102 запросить цену → | Рама | |
| 8 | A161270600 запросить цену → | Направляющая | |
| 9 | A161271000 запросить цену → | Втулка | |
| 10 | A161271100 запросить цену → | Втулка | |
| 11 | A161273113 запросить цену → | Рама | |
| 12 | A161273401 запросить цену → | Креплениеing пластина | |
| 13 | A161273500 запросить цену → | Направляющая part | |
| 14 | A161273701 запросить цену → | Креплениеing пластина | |
| 15 | A161273800 запросить цену → | Креплениеing пластина | |
| 16 | A161274500 запросить цену → | Пластина пружина /1 | |
| 17 | A161274600 запросить цену → | Adjusting screw | |
| 18 | A161N14000 запросить цену → | Сканер wiring /4 | |
| 19 | A61FM31100 запросить цену → | Lamp | |
| 20 | A795273900 запросить цену → | Vibrationproof пластина |
Write секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U121500 запросить цену → | Cooling направляющая /front | |
| 2 | A50U318101 запросить цену → | Pressing stay /color | |
| 3 | A50U318201 запросить цену → | Pressing stay /black | |
| 4 | A50U318300 запросить цену → | Pressing пружина /r | |
| 5 | A50U318700 запросить цену → | Auxiliary pad | |
| 6 | A50U318900 запросить цену → | Pressing направляющая | |
| 7 | A50U319301 запросить цену → | Connecting пластина /1 | |
| 8 | A85CN26500 запросить цену → | Ld wiring /1 | |
| 9 | A9VER71300 запросить цену → | Ph узел |
Charging секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50UR70323 ✓ в наличии | Charging corona узел | |
| 1 | A50UR70323 ✓ в наличии | Charging corona узел |
Photo conвоздуховодor секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A50U333500 запросить цену → | Cleaning шестерня /1 28t | |
| 2 | A50U333600 запросить цену → | Cleaning шестерня /2 30t |
Проявка секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) | |
| 2 | A50U372901 запросить цену → | Collection крышка | |
| 3 | A50U373100 запросить цену → | Compressing coil пружина /1 | |
| 4 | A50U374102 запросить цену → | Scatteringprevention sheet /side | |
| 5 | A50U374501 запросить цену → | Уплотнитель /j | |
| 6 | A50U376002 запросить цену → | Scatteringprevention sheet /rear | |
| 7 | A50U376801 запросить цену → | Уплотнитель /t | |
| 8 | A50U377201 запросить цену → | Auxiliary уплотнитель /front | |
| 9 | A50U377301 запросить цену → | Auxiliary уплотнитель /rear | |
| 10 | A50UR70244 запросить цену → | Проявка узел |
Проявка секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) | |
| 2 | A50U372901 запросить цену → | Collection крышка | |
| 3 | A50U373100 запросить цену → | Compressing coil пружина /1 | |
| 4 | A50U374102 запросить цену → | Scatteringprevention sheet /side | |
| 5 | A50U374501 запросить цену → | Уплотнитель /j | |
| 6 | A50U376002 запросить цену → | Scatteringprevention sheet /rear | |
| 7 | A50U376801 запросить цену → | Уплотнитель /t | |
| 8 | A50U377201 запросить цену → | Auxiliary уплотнитель /front | |
| 9 | A50U377301 запросить цену → | Auxiliary уплотнитель /rear | |
| 10 | A50UR70244 запросить цену → | Проявка узел |
Проявка секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) | |
| 2 | A50U372901 запросить цену → | Collection крышка | |
| 3 | A50U373100 запросить цену → | Compressing coil пружина /1 | |
| 4 | A50U374102 запросить цену → | Scatteringprevention sheet /side | |
| 5 | A50U374501 запросить цену → | Уплотнитель /j | |
| 6 | A50U376002 запросить цену → | Scatteringprevention sheet /rear | |
| 7 | A50U376801 запросить цену → | Уплотнитель /t | |
| 8 | A50U377201 запросить цену → | Auxiliary уплотнитель /front | |
| 9 | A50U377301 запросить цену → | Auxiliary уплотнитель /rear | |
| 10 | A50UR70244 запросить цену → | Проявка узел |
Проявка секция (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) | |
| 2 | A50U372901 запросить цену → | Collection крышка | |
| 3 | A50U373100 запросить цену → | Compressing coil пружина /1 | |
| 4 | A50U374102 запросить цену → | Scatteringprevention sheet /side | |
| 5 | A50U374501 запросить цену → | Уплотнитель /j | |
| 6 | A50U376002 запросить цену → | Scatteringprevention sheet /rear | |
| 7 | A50U376801 запросить цену → | Уплотнитель /t | |
| 8 | A50U377201 запросить цену → | Auxiliary уплотнитель /front | |
| 9 | A50U377301 запросить цену → | Auxiliary уплотнитель /rear | |
| 10 | A50UR70244 запросить цену → | Проявка узел |
Тонер supply секция (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | A50U166800 запросить цену → | Направляющая part | |
| 8 | A50U171500 запросить цену → | Pressing actuator | |
| 9 | A50U179000 запросить цену → | Пластина | |
| 10 | A50U318700 запросить цену → | Auxiliary pad | |
| 11 | A50U400600 запросить цену → | Тонер supply уплотнитель /upper | |
| 12 | A50U400900 запросить цену → | Тонер supply рама /upper | |
| 13 | A50U401401 запросить цену → | Уплотнитель /rear | |
| 14 | A50U408101 запросить цену → | Receiving lower tray | |
| 15 | A50U442100 запросить цену → | Выключатель пластина | |
| 16 | A50UF41500 запросить цену → | Тонер supply support вал caulking | |
| 17 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 18 | A50UN12101 запросить цену → | Тонер wiring /1 |
Каталог очень большой (2227 позиций). Показаны первые 28 узлов со схемами; полный список доступен по запросу.
