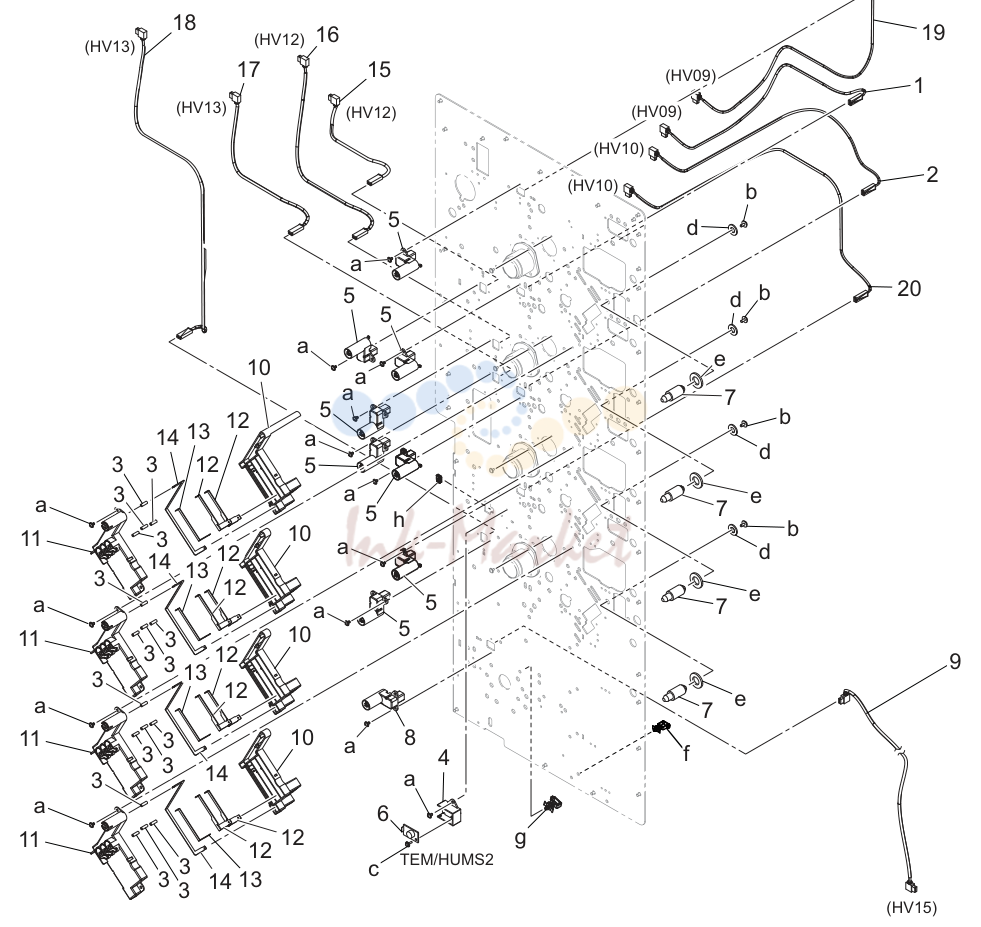

- Main рама (P10)

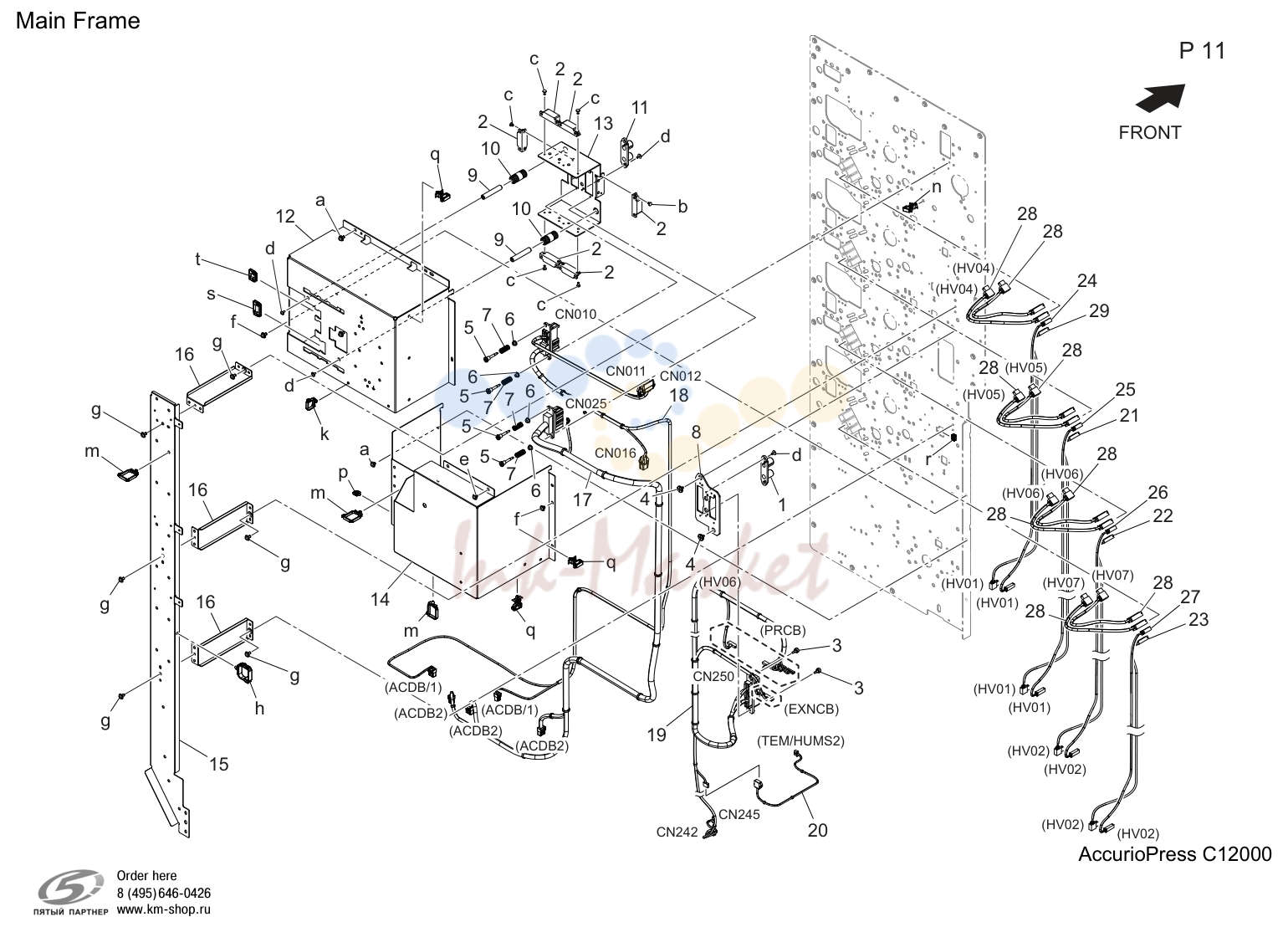

- Main рама (P11)

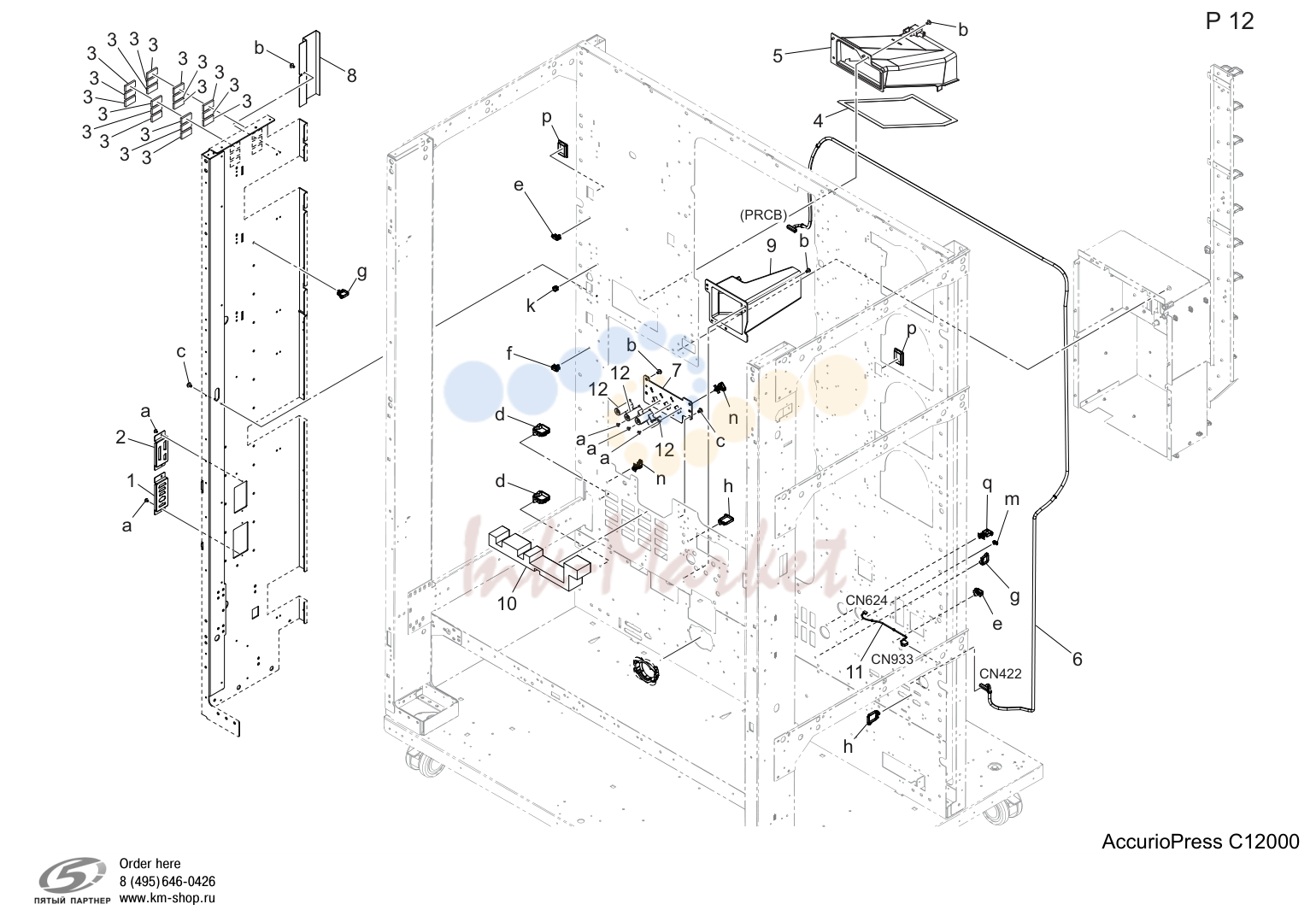

- Main рама (P12)

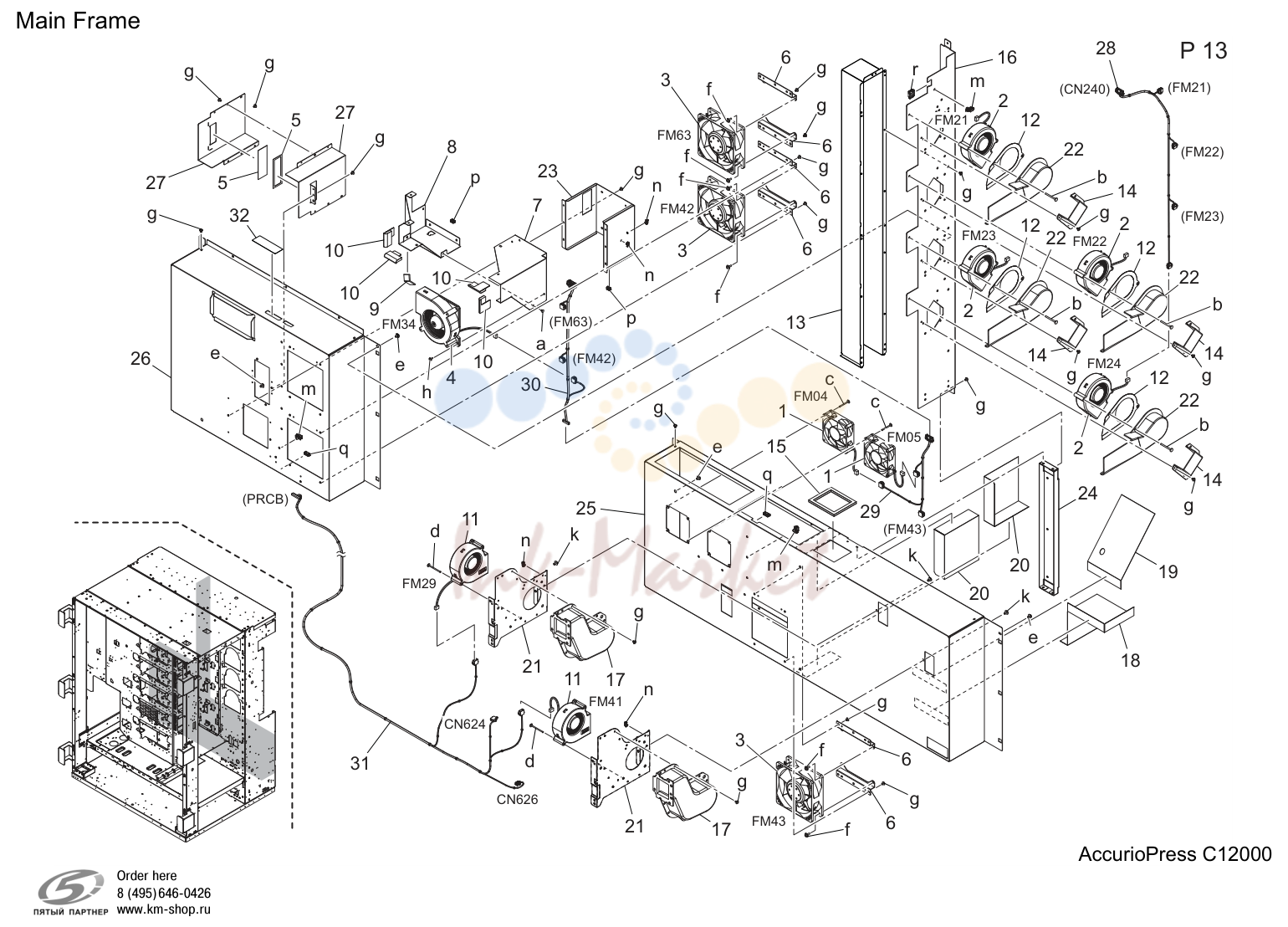

- Main рама (P13)

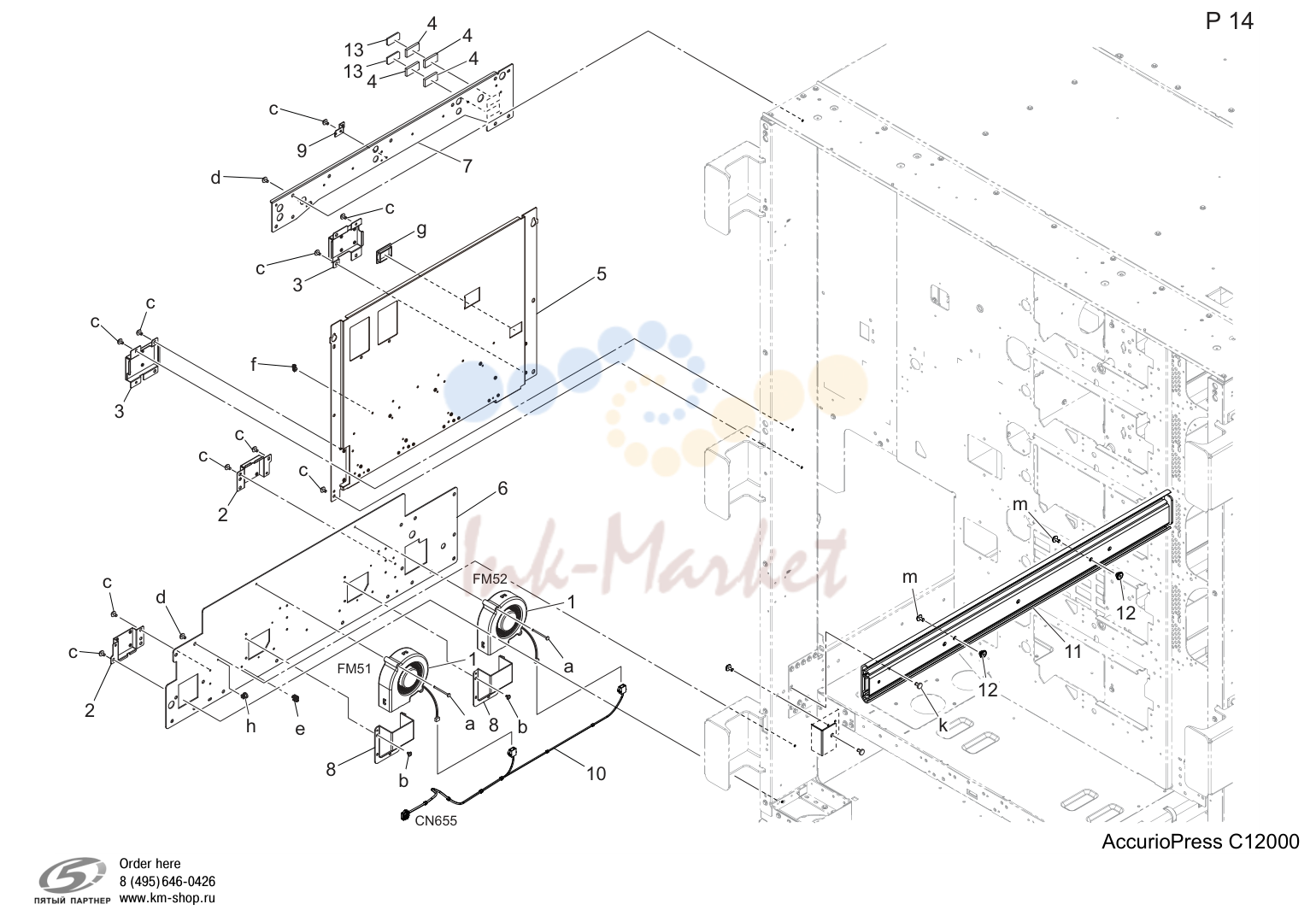

- Main рама (P14)

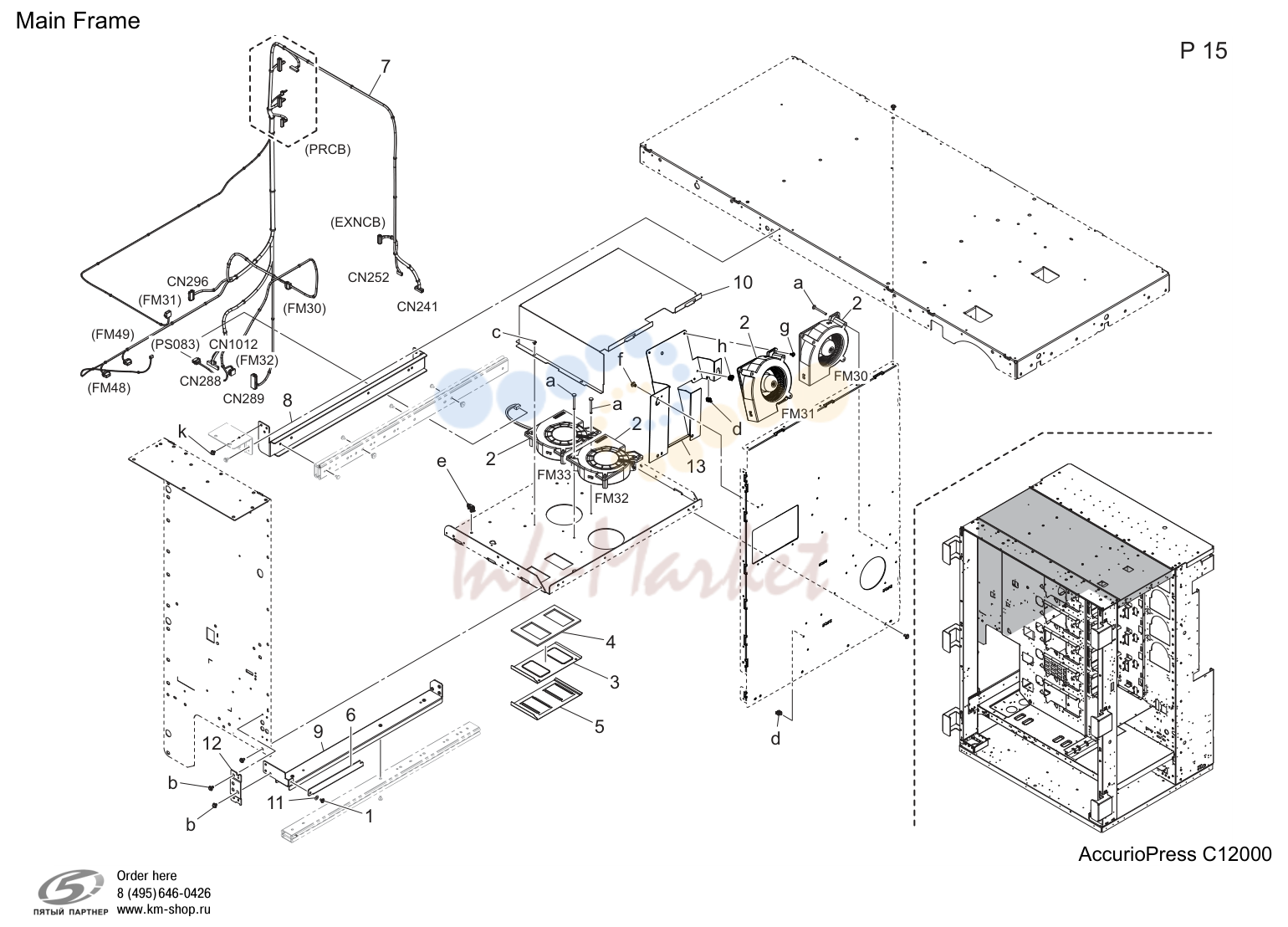

- Main рама (P15)

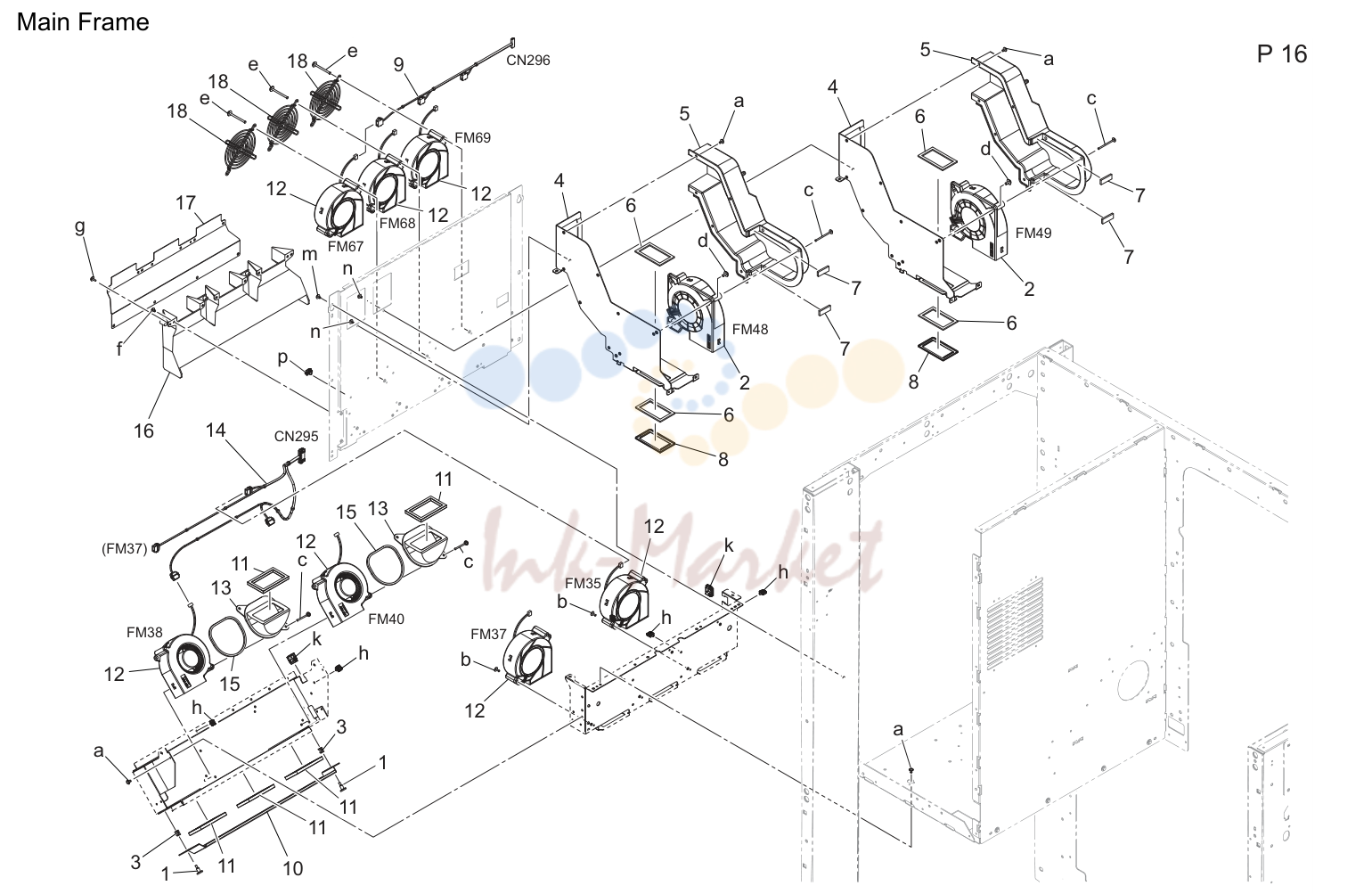

- Main рама (P16)

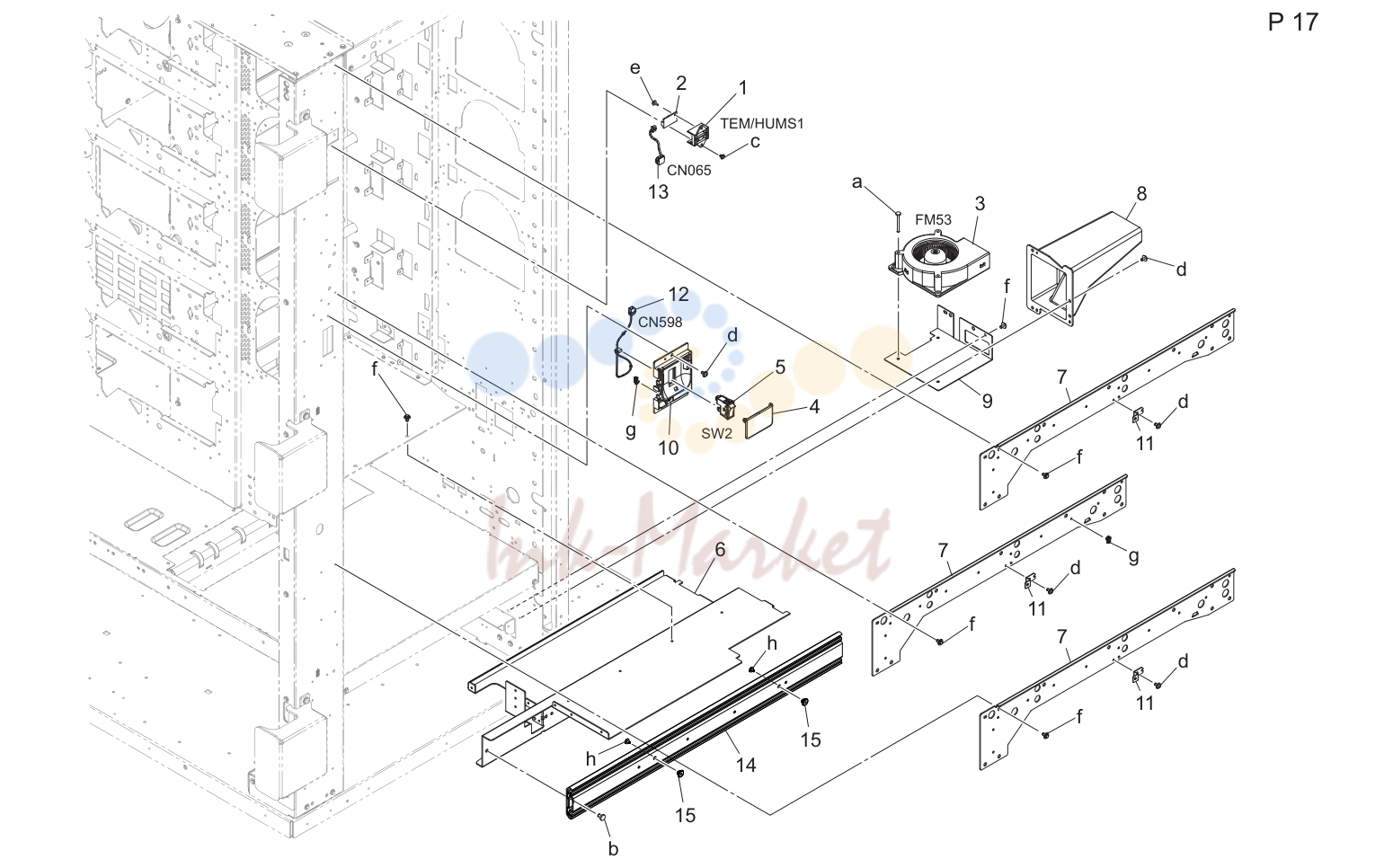

- Main рама (P17)
- Main рама (P18)

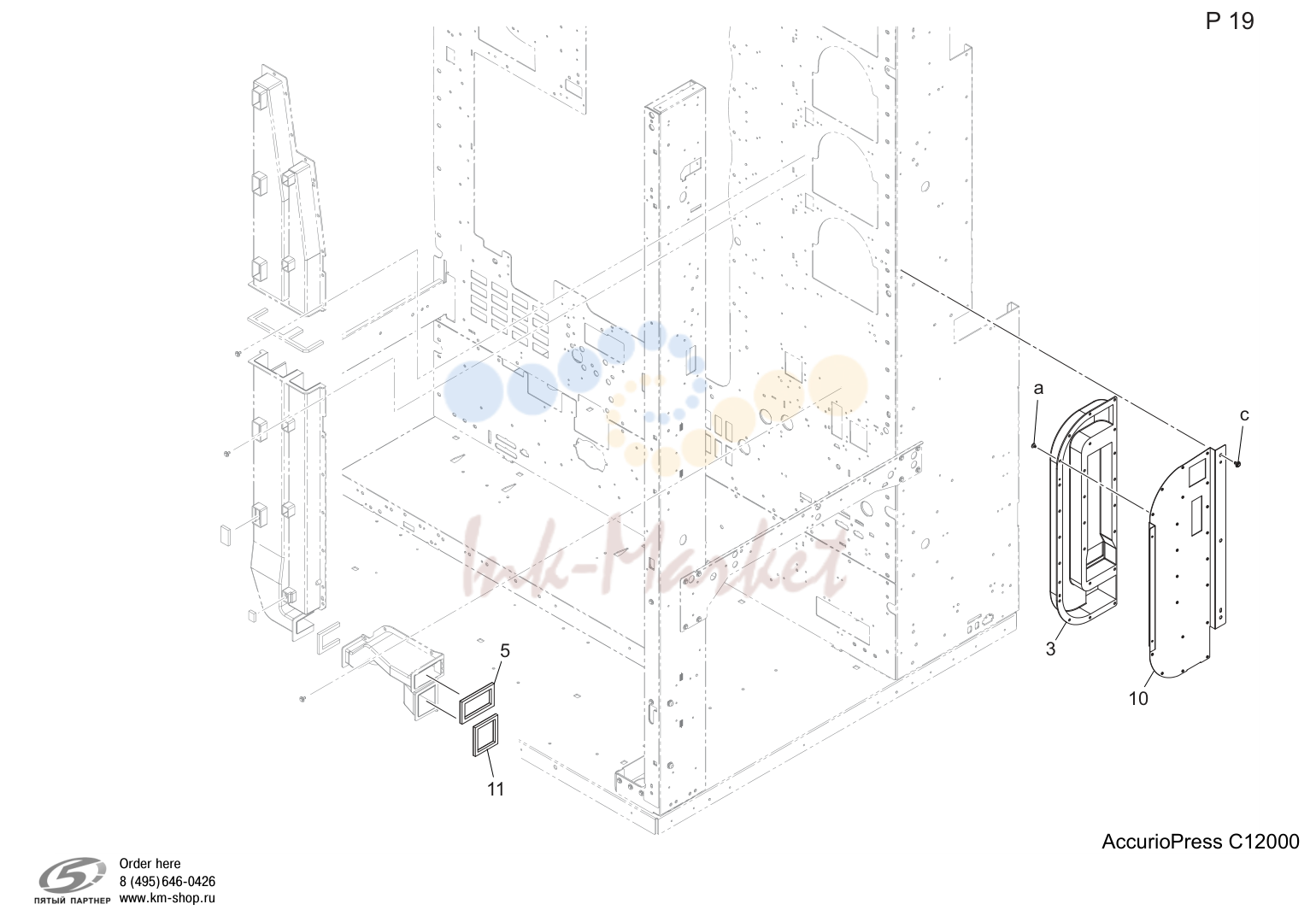

- Main рама (P19)

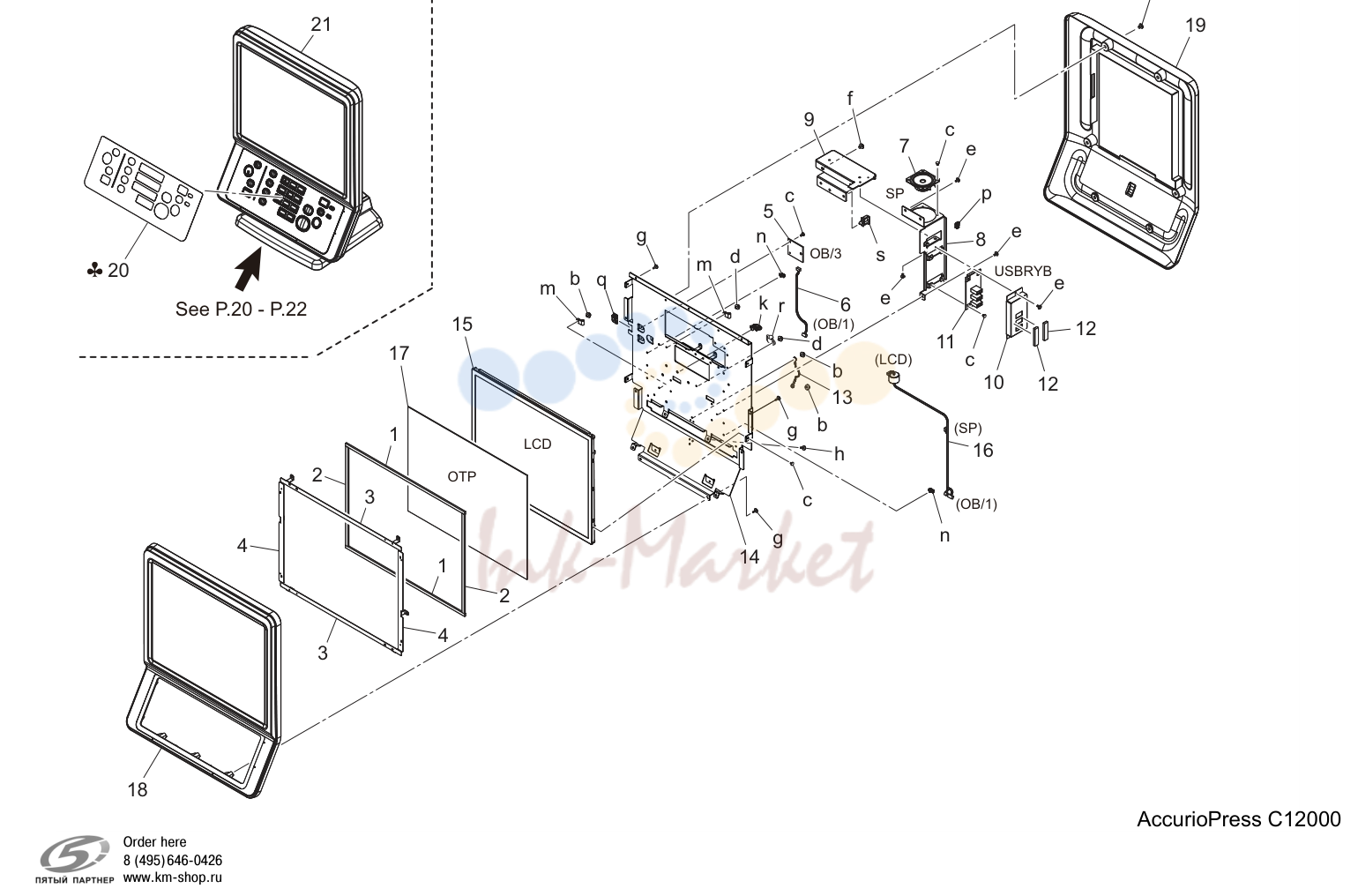

- Operation панель секция (P20)
- Operation панель секция (P21)
- Operation панель секция (P22)
- Write секция (P23)

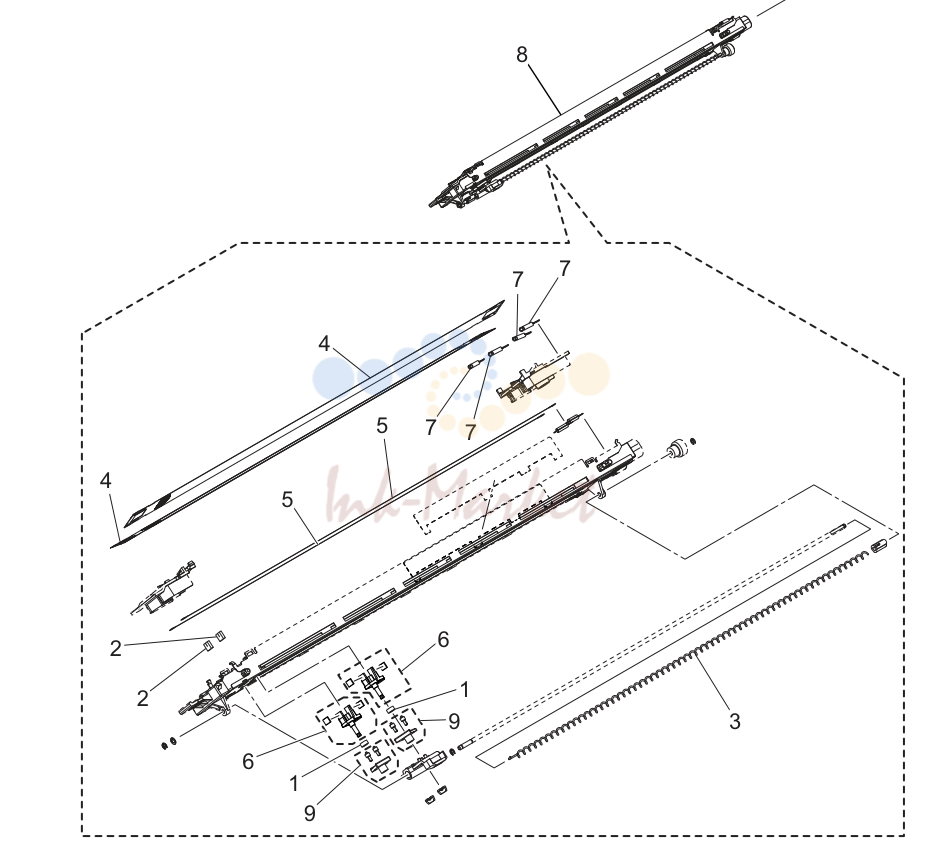

- Charging секция (P24)
- Charging секция (P25)
- Charging секция (P26)
- Charging секция (P27)

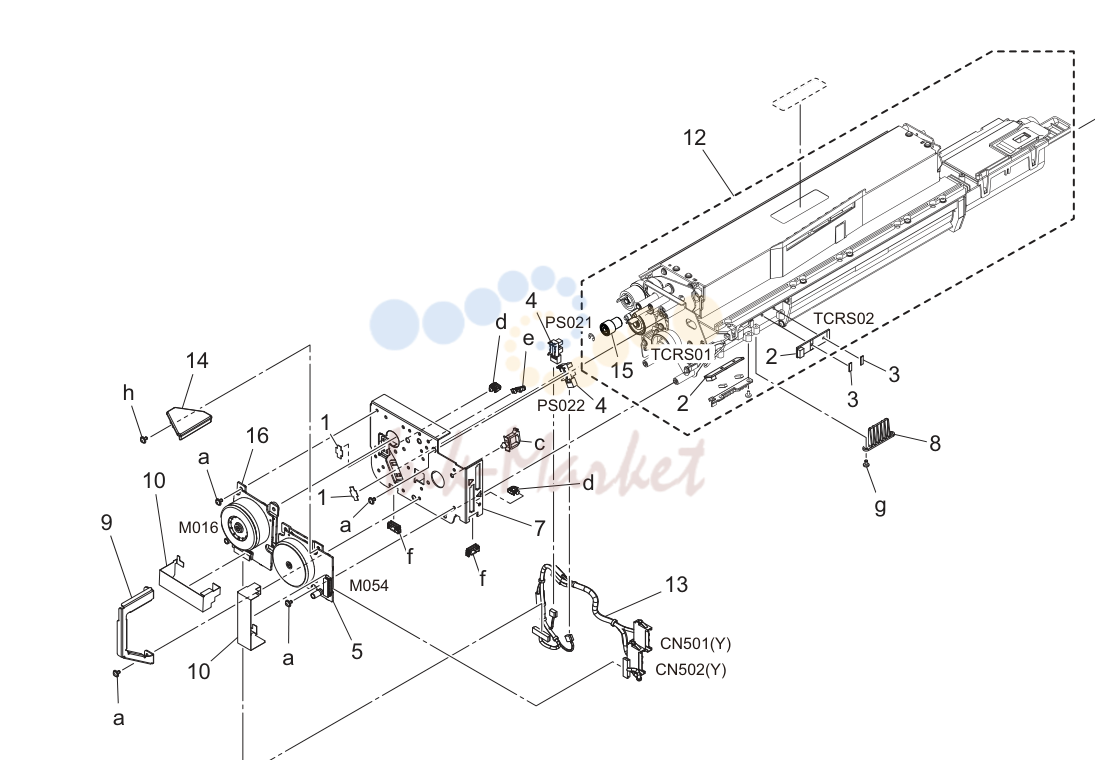

- Проявка секция (P28)
- Проявка секция (P29)
- Проявка секция (P30)
- Проявка секция (P31)
- Тонер supply секция (1/2) (P32)
- Тонер supply секция (1/2) (P33)
- Тонер supply секция (1/2) (P34)
- Тонер supply секция (1/2) (P35)
- Тонер supply секция (1/2) (P36)
- Тонер collection секция (P37)
- Тонер collection секция (P38)
- Тонер collection секция (P39)
- Intermediate перенос секция (P40)
- Intermediate перенос секция (P41)
- Intermediate перенос секция (P42)
- Intermediate перенос секция (P43)
- Intermediate перенос секция (P44)
- Intermediate перенос секция (P45)
- Intermediate перенос секция (P46)
- Intermediate перенос секция (P47)
- Intermediate перенос секция (P48)
- Intermediate перенос секция (P49)
- Intermediate перенос секция (P50)
- Печь (закрепление) секция (P51)
- Печь (закрепление) секция (P52)
- Печь (закрепление) секция (P53)
- Печь (закрепление) секция (P54)
- Печь (закрепление) секция (P55)
- Печь (закрепление) секция (P56)
- Печь (закрепление) секция (P57)
- Печь (закрепление) секция (P58)
- Печь (закрепление) секция (P59)
- Печь (закрепление) секция (P60)
- Печь (закрепление) секция (P61)
- Печь (закрепление) секция (P62)
- Печь (закрепление) секция (P63)
- Печь (закрепление) секция (P64)
- Печь (закрепление) секция (P65)
- Печь (закрепление) секция (P66)
- Печь (закрепление) секция (P67)
- Печь (закрепление) секция (P68)
- Печь (закрепление) секция (P69)
- Process carriage секция (P70)
- Process carriage секция (P71)
- Process carriage секция (P72)
- Process carriage секция (P73)
- Process carriage секция (P74)
- Process carriage секция (P75)
- Process carriage секция (P76)
- Process carriage секция (P77)
- Process carriage секция (P78)
- Process carriage секция (P79)
- Process carriage секция (P80)
- Process carriage секция (P81)
- Process carriage секция (P82)
- Process carriage секция (P83)
- Secondary перенос секция (P84)
- Secondary перенос секция (P85)
- Secondary перенос секция (P86)
- Secondary перенос секция (P87)
- Secondary перенос секция (P88)
- Secondary перенос секция (P89)
- Тонер collection driving секция (P90)
- Барабан driving секция (P91)
- Барабан driving секция (P92)
- Барабан driving секция (P93)
- Барабан driving секция (P94)
- Барабан driving секция (P95)
- Барабан driving секция (P96)
- Барабан driving секция (P97)
- Барабан driving секция (P98)
- Барабан driving секция (P99)

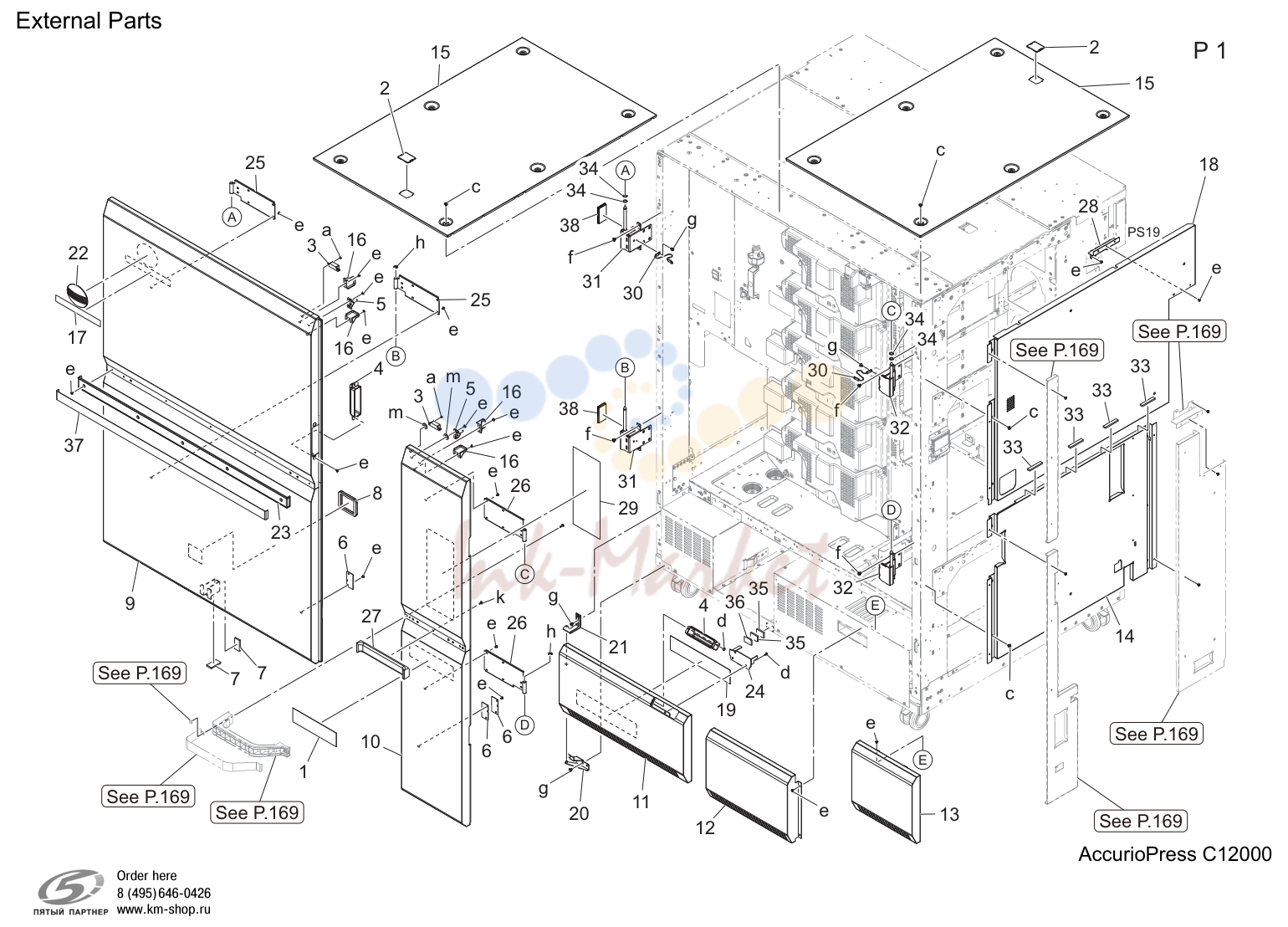

Внешние детали (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AC0C948101 запросить цену → | Indicating label | |
| 2 | A03U162500 запросить цену → | Крышка /a | |
| 3 | A0G6411200 запросить цену → | Magnet /x | |
| 4 | A1RF163300 запросить цену → | Крышка handle | |
| 5 | A1RF164902 запросить цену → | Крышка lock /4 | |
| 6 | A1RF168000 запросить цену → | Adjusting пластина | |
| 7 | A1RF168600 запросить цену → | Protection pad /inside | |
| 8 | AC0C122600 запросить цену → | Уплотнительing уплотнитель | |
| 9 | AC0C160004 запросить цену → | Крышка door /left | |
| 10 | AC0C160104 запросить цену → | Крышка door /right | |
| 11 | AC0C160501 запросить цену → | Крышка door /в сборе | |
| 12 | AC0C160601 запросить цену → | Крышка панель /lower | |
| 13 | AC0C160700 запросить цену → | Крышка панель /lower | |
| 14 | AC0C160801 запросить цену → | Side пластина /right | |
| 15 | AC0C161902 запросить цену → | Крышка top пластина /1 | |
| 16 | AC0C169400 запросить цену → | Block | |
| 17 | AC0C169900 запросить цену → | Label /k | |
| 18 | AC0C162803 запросить цену → | Крышка /no.3 | |
| 19 | AC0C945000 запросить цену → | Taking out label /b | |
| 20 | AC0C165600 запросить цену → | Open/close вал /в сборе | |
| 21 | AC0C163300 запросить цену → | Крышка hinge /в сборе | |
| 22 | AC93940200 запросить цену → | Mark /2 | |
| 23 | AC0C164302 запросить цену → | Крышка пластина | |
| 24 | AC0C165501 запросить цену → | Release пластина | |
| 25 | AC0C165700 запросить цену → | Крышка рычаг /left | |
| 26 | AC0C166001 запросить цену → | Крышка рычаг /left | |
| 27 | AC0C167402 запросить цену → | Open/close handle /a | |
| 28 | AC0C167700 запросить цену → | Auxiliary пластина | |
| 29 | AC0C944702 запросить цену → | Тонер supply label /1 | |
| 30 | A1RF165800 запросить цену → | Regulating wire | |
| 31 | AC0C105501 запросить цену → | Open/close hinge /в сборе | |
| 32 | AC0C105601 запросить цену → | Тонер supply hinge | |
| 33 | A797M90211 запросить цену → | Gasket /3 | |
| 35 | A1RF165900 запросить цену → | Protection rubber /1 | |
| 36 | A1RF166000 запросить цену → | Protection rubber /2 | |
| 37 | AC0C164200 запросить цену → | Крышка пластина | |
| 38 | AC0C163400 запросить цену → | Stopper sheet /1 |

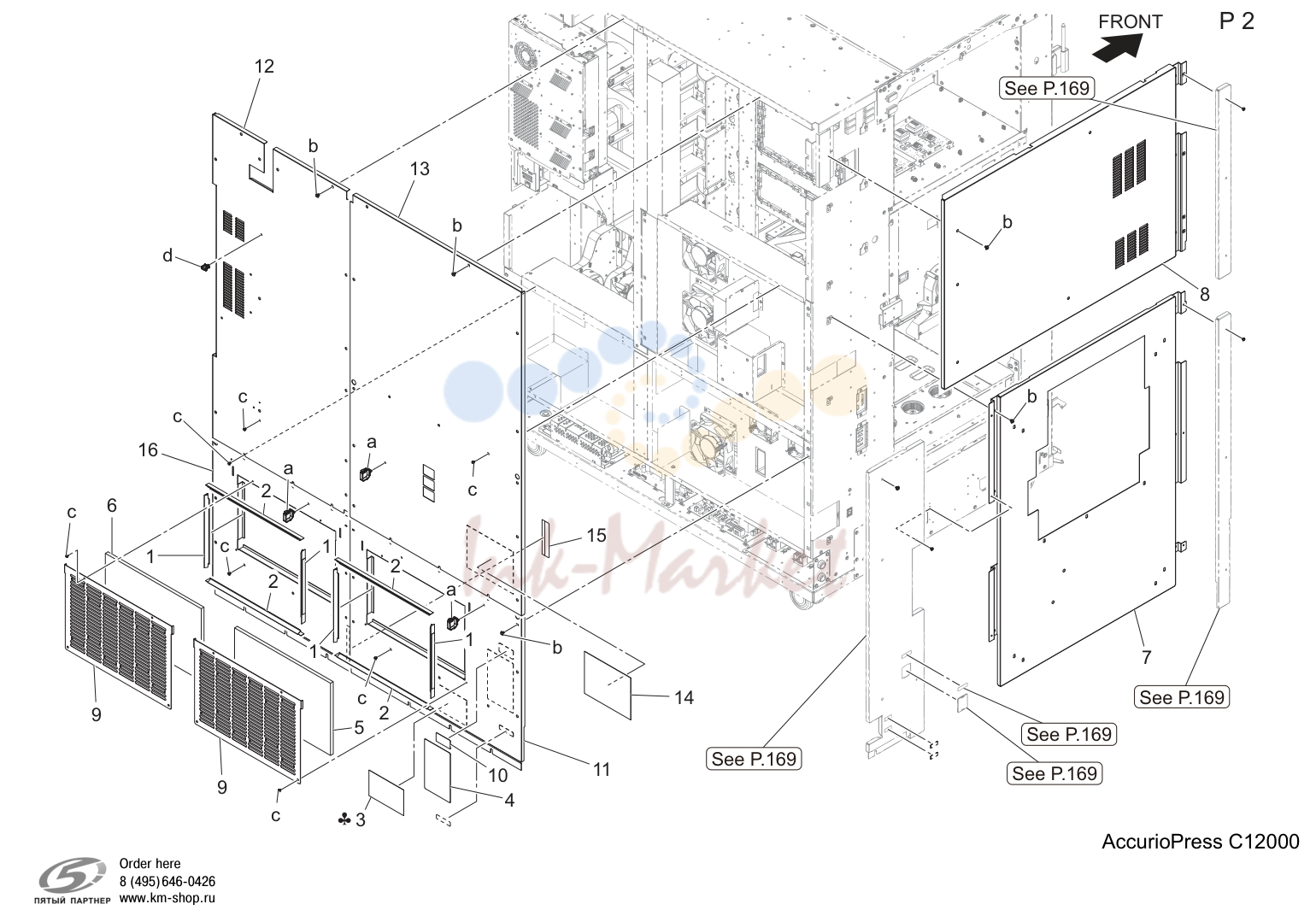

Внешние детали (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AC0C166400 запросить цену → | Holding part /2 | |
| 2 | AC0C166300 запросить цену → | Holding part /1 | |
| 3 | A9JT942401 запросить цену → | Caution label | |
| 4 | A9JX941801 запросить цену → | Caution label /1 | |
| 5 | AC0C114401 ✓ в наличии | Ozone filter /1 | |
| 6 | AC0C114501 ✓ в наличии | Ozone filter /2 | |
| 7 | AC0C161601 запросить цену → | Крышка side пластина /left | |
| 8 | AC0C161702 запросить цену → | Крышка side пластина /e | |
| 9 | AC0C166200 запросить цену → | Filter крышка | |
| 10 | AC0C169200 запросить цену → | Крышка sheet | |
| 11 | AC0C165001 запросить цену → | Крышка пластина | |
| 12 | AC0C163001 запросить цену → | Крышка пластина | |
| 13 | AC0C163101 запросить цену → | Крышка пластина | |
| 14 | A9VE942301 запросить цену → | Caution label | |
| 15 | A9VE942600 запросить цену → | Caution label | |
| 16 | AC0C168701 запросить цену → | Крышка пластина |

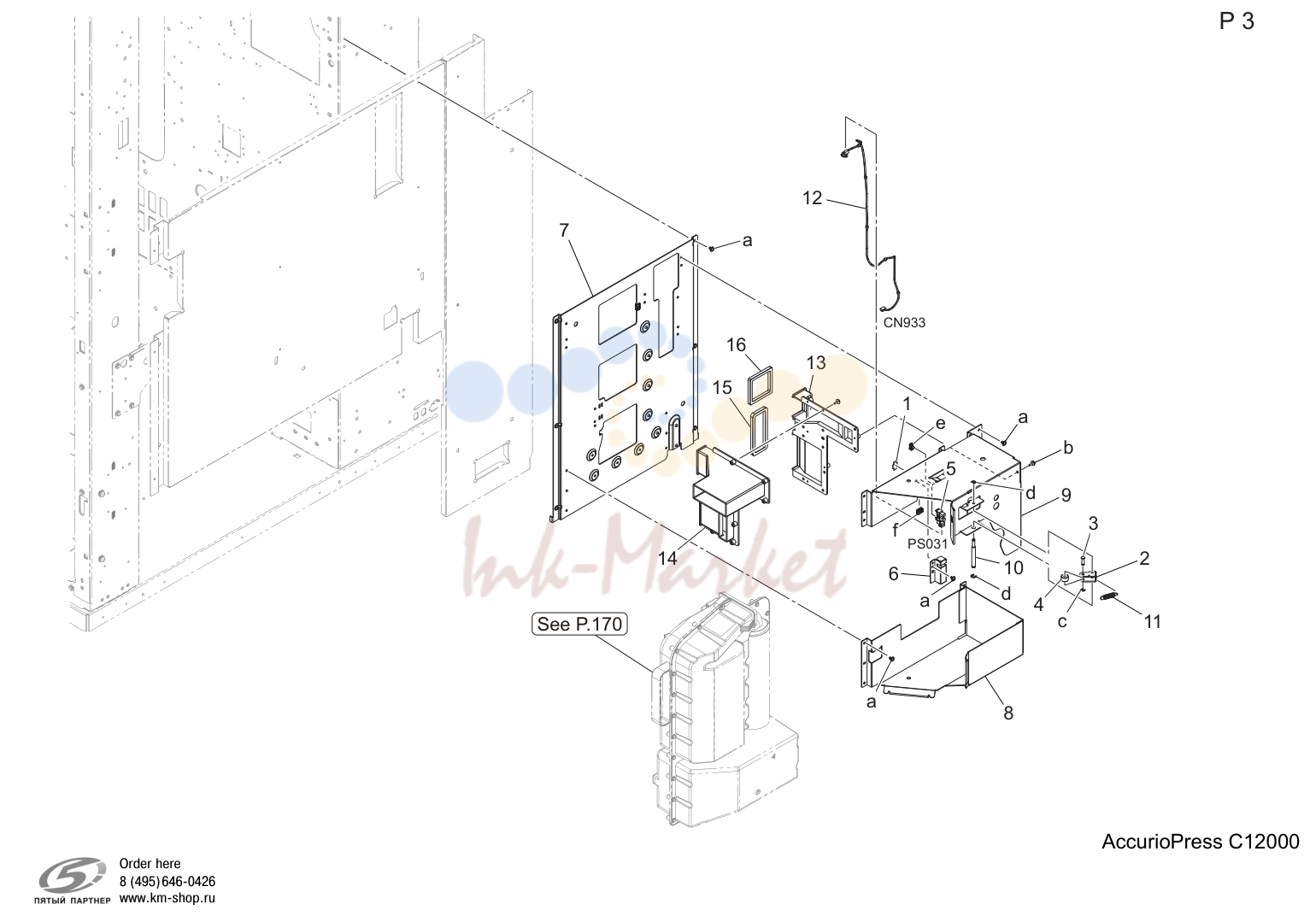

Внешние детали (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A00J623300 запросить цену → | Вал | |
| 4 | A00J663000 запросить цену → | Roll | |
| 5 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 6 | A5AW744000 запросить цену → | Крышка | |
| 7 | A92W124301 запросить цену → | Креплениеing пластина | |
| 8 | A92W124401 запросить цену → | Slide направляющая /lower | |
| 9 | A92W124500 запросить цену → | Slide направляющая /upper | |
| 10 | A92W124900 запросить цену → | Support вал | |
| 11 | A92W125200 запросить цену → | Pressing пружина | |
| 12 | AC0CN17000 запросить цену → | Detection жгут /12 | |
| 13 | AC0C121600 запросить цену → | Scatteringprevention воздуховод /3 | |
| 14 | AC0C121700 запросить цену → | Scatteringprevention воздуховод /4 | |
| 15 | AC0C121800 запросить цену → | Suction уплотнитель /1 | |
| 16 | AC0C121900 запросить цену → | Уплотнительing part /2 |

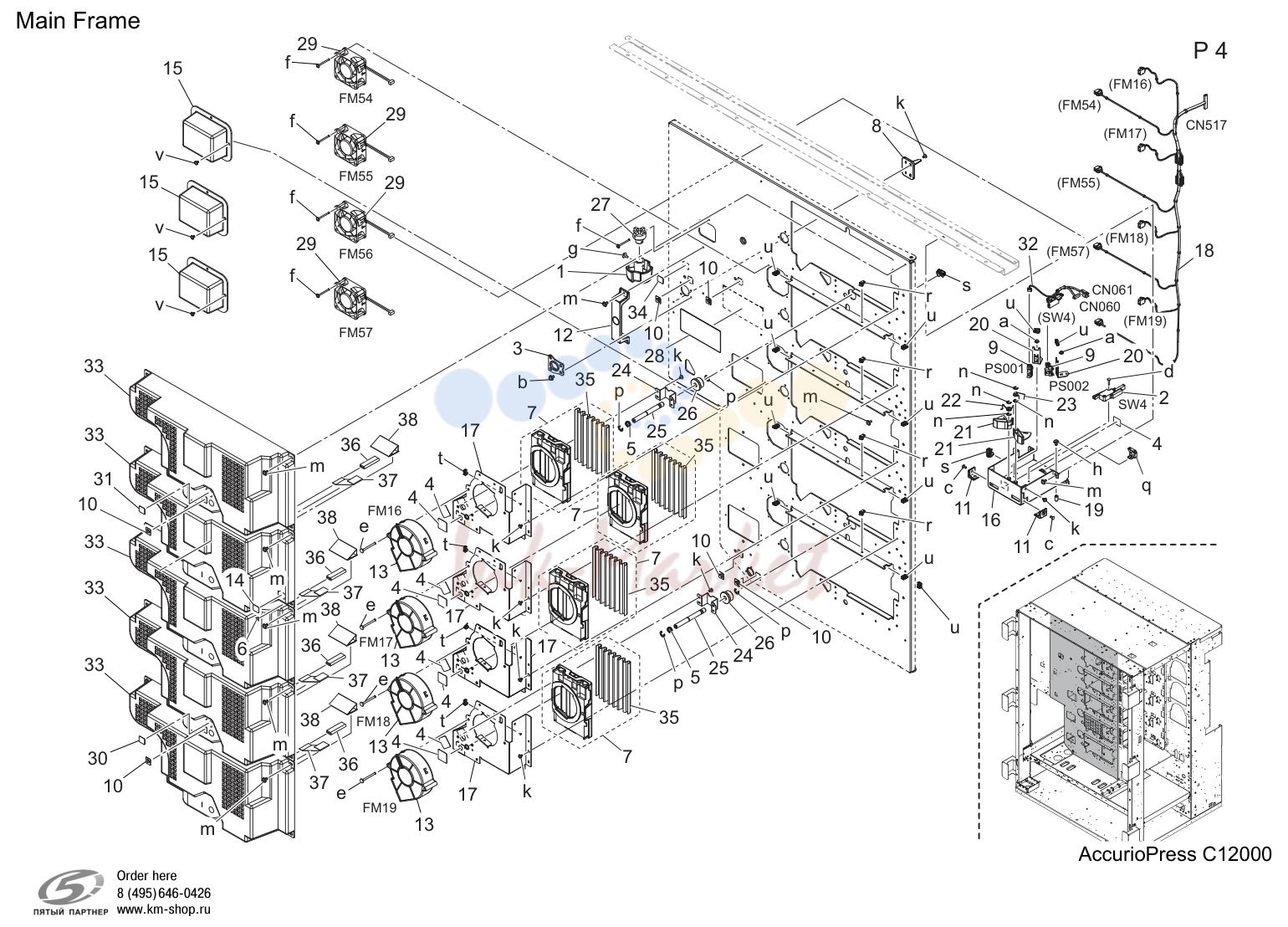

Main рама (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | J06M60100 запросить цену → | Micro выключатель | |
| 3 | A03U347201 запросить цену → | Carriage positioning пластина /left | |
| 4 | A1RF106900 запросить цену → | Moistureproof уплотнитель | |
| 5 | A1RF435400 запросить цену → | Release пружина | |
| 6 | A1RF945101 запросить цену → | Replacement label /1 | |
| 7 | A1RFR70300O запросить цену → | Вентиляторкрышка в сборе | |
| 7 | AC0CR79800 ✓ в наличии | Filter в сборе | |
| 8 | A50U164100 запросить цену → | Detecting actuator | |
| 9 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 10 | A5AW782501 запросить цену → | Печь (закрепление) label /3 | |
| 11 | AC0C115600 запросить цену → | Protection part | |
| 12 | A799341700 запросить цену → | Handle | |
| 13 | A93EM10600 запросить цену → | Вентилятор мотор | |
| 14 | A50U947800 запросить цену → | Label /3 | |
| 15 | AC0C106500 запросить цену → | Protection крышка /3 | |
| 16 | AC0C106902 запросить цену → | Support пластина | |
| 17 | AC0C107000 запросить цену → | Креплениеing пластина | |
| 18 | AC0CN17501 запросить цену → | Cooling жгут /2 | |
| 19 | AC0C109200 запросить цену → | Support вал | |
| 20 | AC0C115000 запросить цену → | Креплениеing пластина /a | |
| 21 | AC0C115200 запросить цену → | Actuator /upper | |
| 22 | AC0C115300 запросить цену → | Датчик coil пружина /l | |
| 23 | AC0C115400 запросить цену → | Датчик coil пружина /r | |
| 24 | AC0C117700 запросить цену → | Направляющая part | |
| 25 | AC0C117801 запросить цену → | Positioning вал | |
| 26 | AC0C117901 запросить цену → | Positioning coupling | |
| 27 | AC0C119500 запросить цену → | Lock jig | |
| 28 | AC0C947100 запросить цену → | Caution label /2 | |
| 29 | AC57M15000 запросить цену → | Cooling вентилятор | |
| 30 | A50U947600 запросить цену → | Label /1 | |
| 31 | A50U947700 запросить цену → | Label /2 | |
| 32 | AC0CN13400 запросить цену → | Interlock жгут | |
| 33 | AC0C106302 запросить цену → | Protection крышка /1 | |
| 34 | A50U947900 запросить цену → | Label /4 | |
| 35 | AC0C127600 запросить цену → | Protection filter | |
| 36 | AC0C120600 запросить цену → | Уплотнитель | |
| 37 | AC0C120900 запросить цену → | Направляющая sheet | |
| 38 | AC0C123700 запросить цену → | Направляющая sheet |

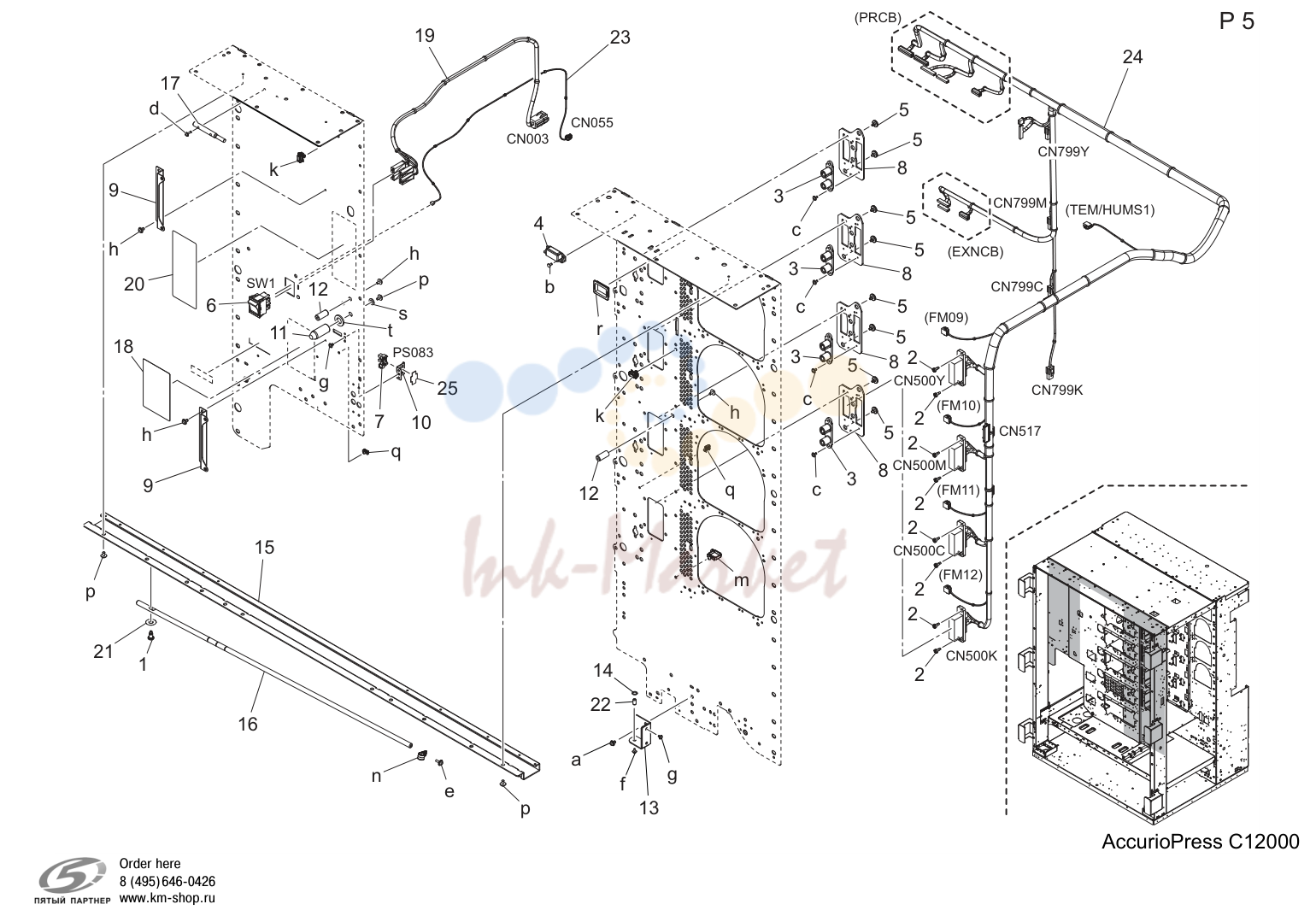

Main рама (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A03U119000 запросить цену → | Positioning sleeve | |
| 4 | A0G6411200 запросить цену → | Magnet /x | |
| 5 | A1RF103400 запросить цену → | Направляющая screw | |
| 6 | A4EUM60000 запросить цену → | Power source выключатель | |
| 7 | A50UM51000 ✓ в наличии | Photointerrupter | |
| 8 | A5AW104900 запросить цену → | Креплениеing пластина /4 | |
| 9 | A5AW118800 запросить цену → | Креплениеing пластина | |
| 10 | A5AW763400 запросить цену → | Base рама | |
| 11 | AC0C103901 запросить цену → | Base вал | |
| 12 | AC0C104000 запросить цену → | Positioning pin | |
| 13 | AC0C108501 запросить цену → | Support пластина | |
| 14 | A55C231300 запросить цену → | Spacer | |
| 15 | AC0C110800 запросить цену → | Fixing пластина | |
| 16 | AC0C119200 запросить цену → | Support stay | |
| 17 | AC0C389700 запросить цену → | Support вал | |
| 18 | AC0C942700 запросить цену → | Caution label /7 | |
| 19 | AC0CN10400 запросить цену → | Ac power source жгут /4 | |
| 20 | AC0C945400 запросить цену → | Caution label /d | |
| 21 | A161191900 запросить цену → | Washer | |
| 22 | AC0C109200 запросить цену → | Support вал | |
| 23 | AC0CN13300 запросить цену → | Power source control плата /2 | |
| 24 | AC0CN15101 запросить цену → | Проявка жгут /1 |

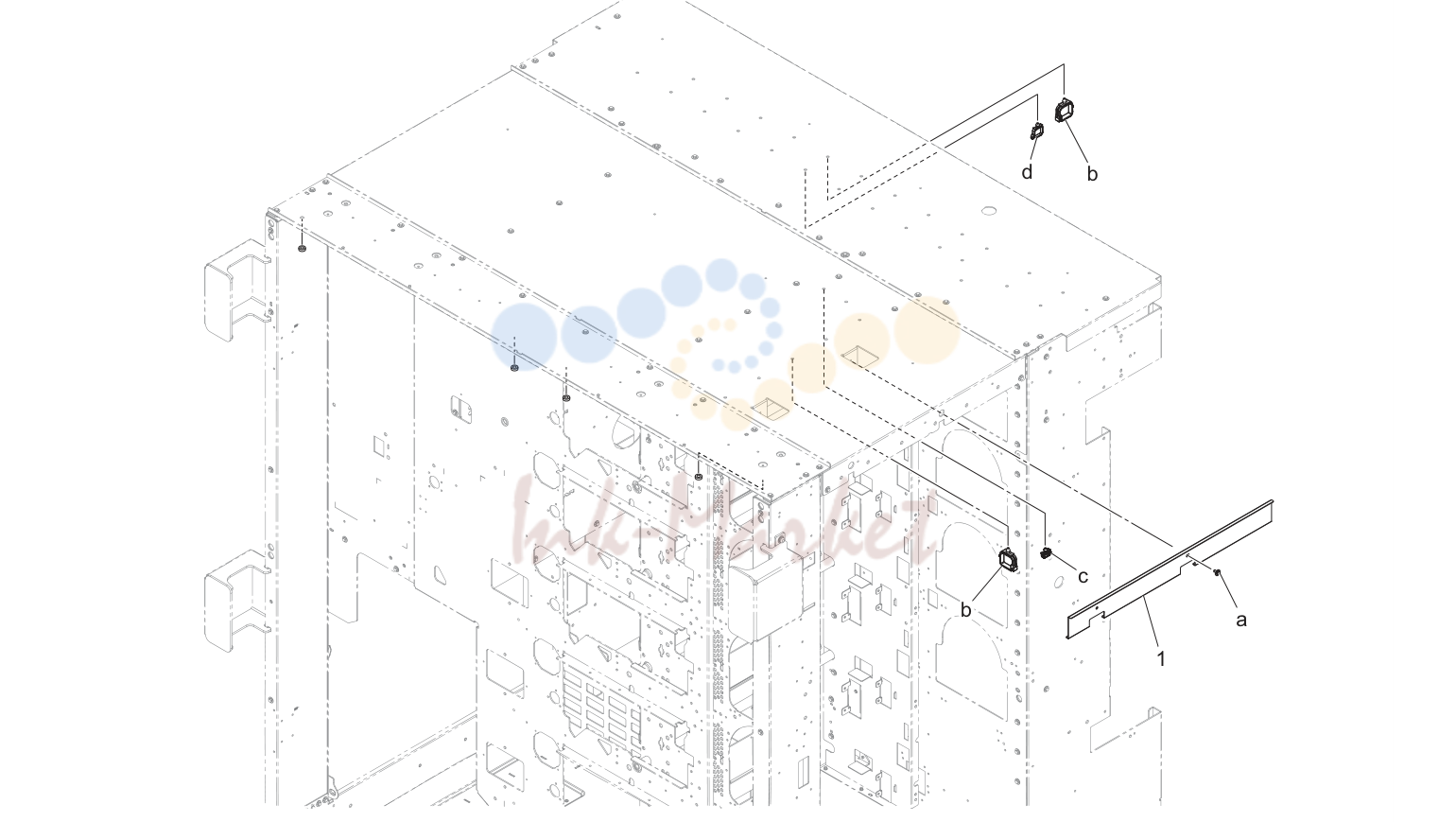

Main рама (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AC0C117100 запросить цену → | Крышка пластина | |
| 1 | V500010084 запросить цену → | Page. 6 |

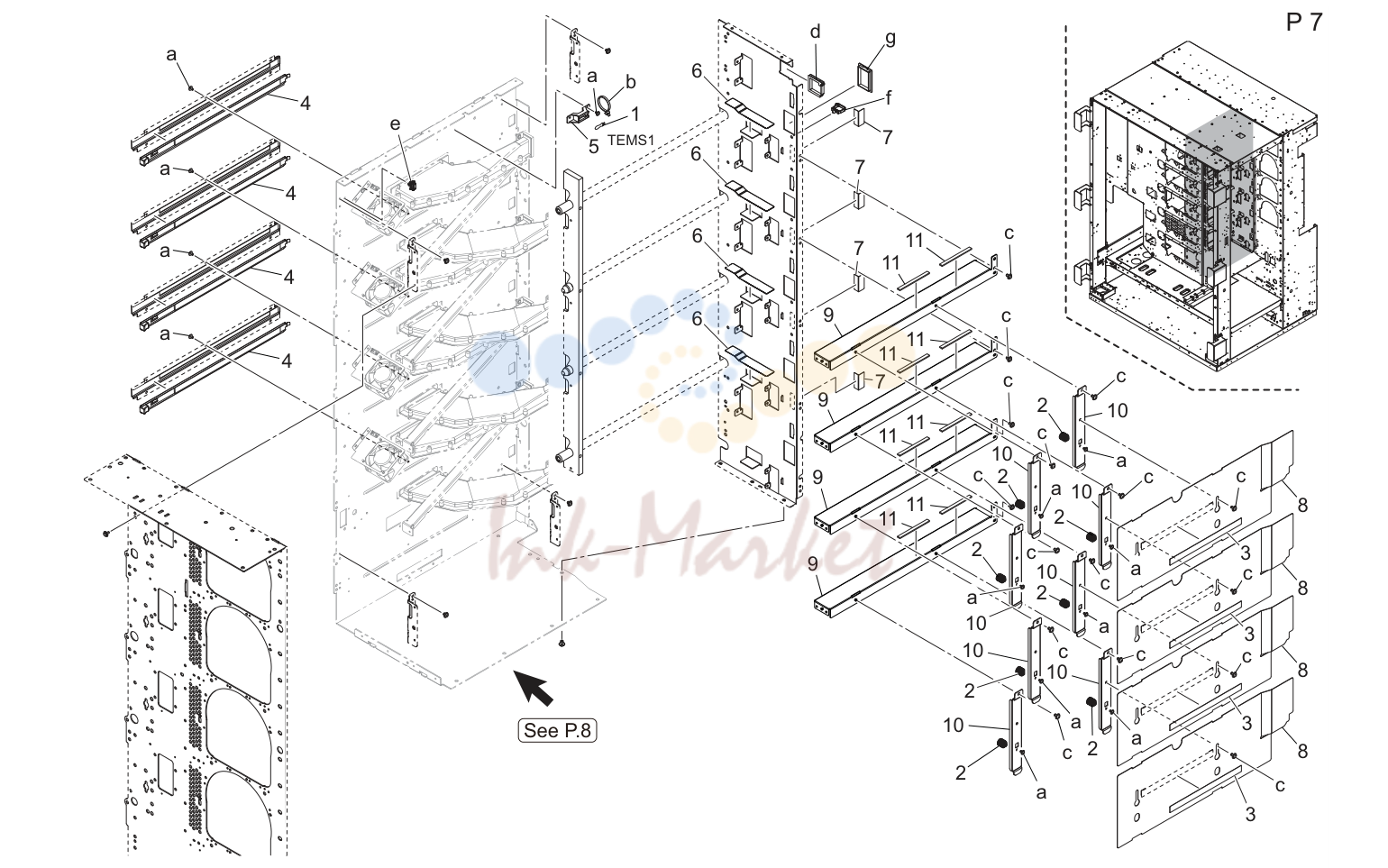

Main рама (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03UM50500 запросить цену → | Temperature датчик /5 | |
| 2 | A1RF109400 запросить цену → | Pressing пружина /s | |
| 3 | A1RF942600 запросить цену → | Caution label /6 | |
| 4 | A1RFR74000 запросить цену → | Стекло case в сборе | |
| 5 | A1RG110100 запросить цену → | Support part | |
| 6 | A5AW104000 запросить цену → | Writing spacer | |
| 7 | A5AW783200 запросить цену → | Крышка sheet /4 | |
| 8 | AC0C108901 запросить цену → | Fixing пластина | |
| 9 | AC0C109001 запросить цену → | Hold пластина | |
| 10 | AC0C117000 запросить цену → | Pressing пластина | |
| 11 | A9JTM90400 запросить цену → | Gasket /4 |

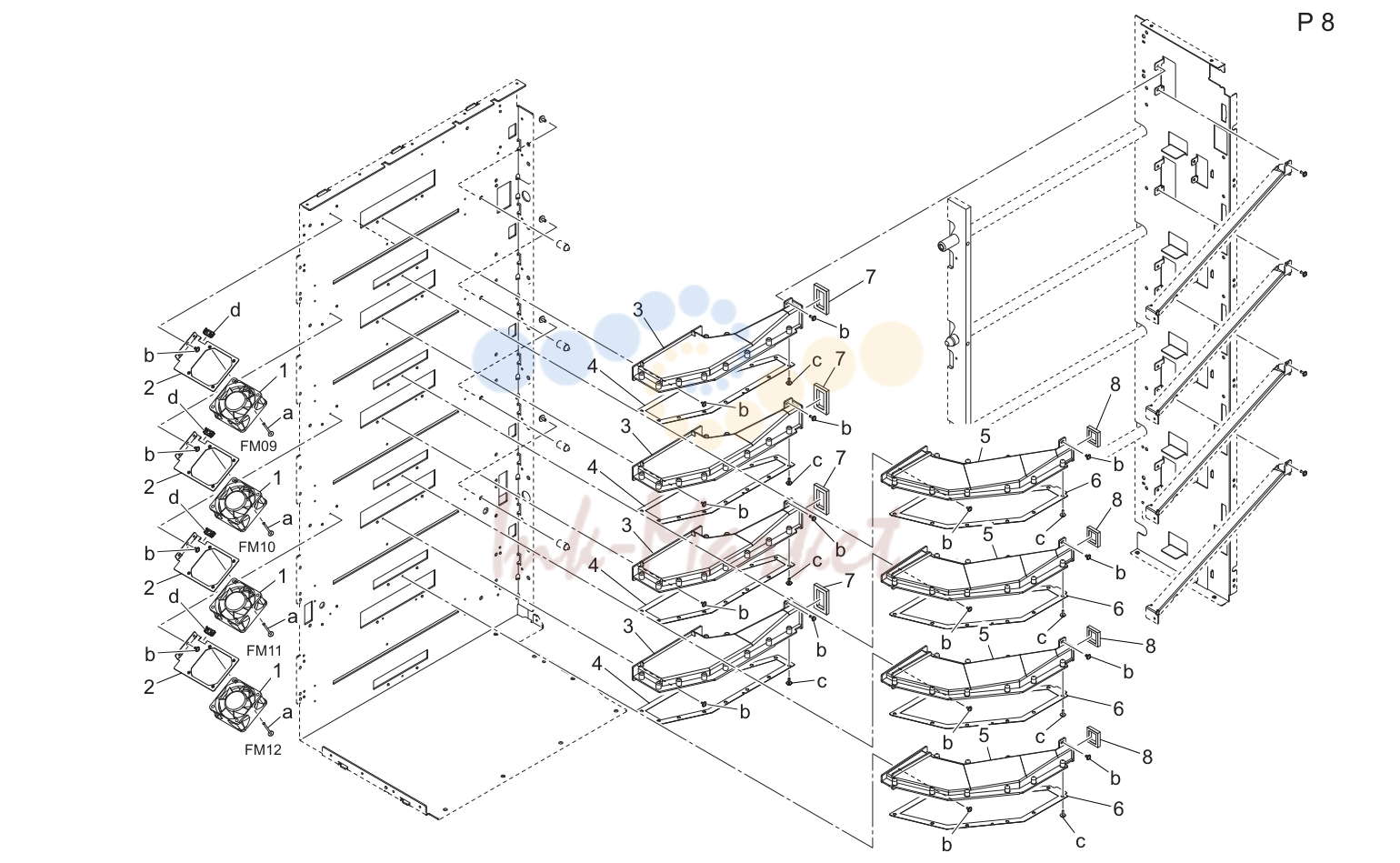

Main рама (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AC57M15000 запросить цену → | Cooling вентилятор | |
| 2 | A5AW137700 запросить цену → | Креплениеing пластина | |
| 3 | AC0C125300 запросить цену → | Воздуховод | |
| 4 | AC0C125400 запросить цену → | Воздуховод | |
| 5 | AC0C125500 запросить цену → | Воздуховод | |
| 6 | AC0C125600 запросить цену → | Воздуховод | |
| 7 | AC0C126400 запросить цену → | Уплотнительing part | |
| 8 | AC0C129200 запросить цену → | Уплотнительing part |

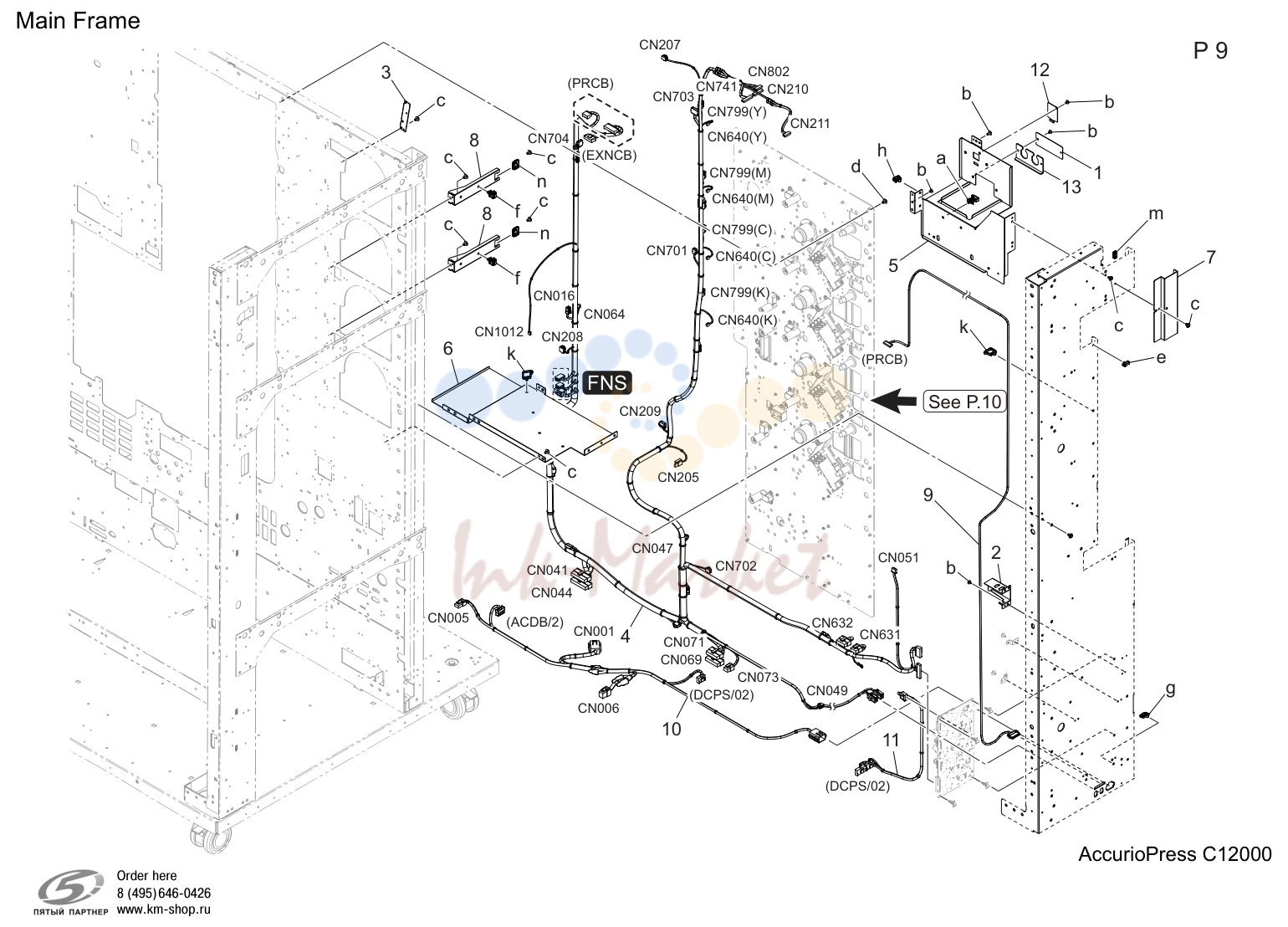

Main рама (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1RF134000 запросить цену → | Крышка | |
| 2 | A1RF419200 запросить цену → | Lifting пластина | |
| 3 | A1RF842701 запросить цену → | Креплениеing пластина /5 | |
| 4 | AC0CN13501 запросить цену → | Dc power source жгут /1 | |
| 5 | AC0C103401 запросить цену → | Hold пластина | |
| 6 | AC0C103500 запросить цену → | Направляющая пластина | |
| 7 | AC0C119600 запросить цену → | Fixing пластина | |
| 8 | AC0C131900 запросить цену → | Направляющая пластина | |
| 9 | AC0CN13600 запросить цену → | Pfu relay жгут | |
| 10 | AC0CN10500 запросить цену → | Ac power source жгут /5 | |
| 11 | AC0CN10700 запросить цену → | Dc power source жгут /5 | |
| 12 | A00J139000 запросить цену → | Крышка | |
| 13 | AC4H112500 запросить цену → | Креплениеing крышка |
Main рама (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AC0CN27700 запросить цену → | Hv жгут /19 | |
| 2 | AC0CN27800 запросить цену → | Hv жгут /20 | |
| 3 | AA10740D запросить цену → | High voltage powering пружина | |
| 5 | AAR72700 запросить цену → | Powering block /1 в сборе | |
| 6 | A034M50000O запросить цену → | Humidity датчик | |
| 6 | A0P0M50400 ✓ в наличии | Humidity датчик | |
| 7 | AC0C105000 запросить цену → | Направляющая leg | |
| 8 | AC0CR79200 запросить цену → | Power supply в сборе | |
| 9 | AC0CN29100 запросить цену → | Hv жгут /s | |
| 10 | AC0C127000 запросить цену → | Power supply block /1 | |
| 11 | AC0C127100 запросить цену → | Power supply крышка /1 | |
| 12 | AC0C127200 запросить цену → | Power supply пластина /1 | |
| 13 | AC0C127300 запросить цену → | Power supply пластина /2 | |
| 14 | AC0C127400 запросить цену → | Power supply пластина /3 | |
| 15 | AC0CN26600 запросить цену → | Hv жгут /10 | |
| 16 | AC0CN26700 запросить цену → | Hv жгут /11 | |
| 17 | AC0CN26800 запросить цену → | Hv жгут /12 | |
| 18 | AC0CN26900 запросить цену → | Hv жгут /13 | |
| 19 | AC0CN27600 запросить цену → | Hv жгут /18 | |
| 20 | AC0CN27901 запросить цену → | Hv жгут /25 |
Main рама (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U119000 запросить цену → | Positioning sleeve | |
| 2 | A0G6411200 запросить цену → | Magnet /x | |
| 3 | A1DU622200 запросить цену → | Креплениеing screw | |
| 4 | A1RF103400 запросить цену → | Направляющая screw | |
| 5 | A1RF115001 запросить цену → | Fixing screw | |
| 6 | A1RF115101 запросить цену → | Slide spacer | |
| 7 | A1RF115301 запросить цену → | Pressing пружина /d | |
| 8 | A5AW104900 запросить цену → | Креплениеing пластина /4 | |
| 9 | A5AW115800 запросить цену → | Направляющая вал | |
| 10 | A5AW115900 запросить цену → | Pressing пружина | |
| 11 | A92W119600 запросить цену → | Positioning sleeve | |
| 12 | AC0C107100 запросить цену → | Креплениеing пластина /rear | |
| 13 | AC0C107200 запросить цену → | Swing пластина /upper | |
| 14 | AC0C110400 запросить цену → | Крышка пластина | |
| 15 | AC0C132400 запросить цену → | Wiring направляющая /в сборе | |
| 16 | AC0C132800 запросить цену → | Fixing пластина | |
| 17 | AC0CN11600 запросить цену → | Heater drive жгут /1 | |
| 18 | AC0CN12200 запросить цену → | Heater drive жгут /7 | |
| 19 | AC0CN16200 запросить цену → | Перенос жгут /1 | |
| 20 | AC0CN16700 запросить цену → | Перенос жгут /6 | |
| 21 | AC0CN25200 запросить цену → | Hv жгут /2 | |
| 22 | AC0CN25300 запросить цену → | Hv жгут /3 | |
| 23 | AC0CN25401 запросить цену → | Hv жгут /4 | |
| 24 | AC0CN25600 запросить цену → | Hv жгут /5 | |
| 25 | AC0CN25700 запросить цену → | Hv жгут /6 | |
| 26 | AC0CN25800 запросить цену → | Hv жгут /7 | |
| 27 | AC0CN25900 запросить цену → | Hv жгут /8 | |
| 28 | AC0CN26100 запросить цену → | Hv жгут /9 | |
| 29 | AC0CN25100 запросить цену → | Hv жгут /1 |
Main рама (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1RF131900 запросить цену → | Connecting пластина /a | |
| 2 | A1RF134900 запросить цену → | Connecting пластина /c | |
| 3 | A1RG163101 запросить цену → | Protection rubber /4 | |
| 4 | A5AW116100 запросить цену → | Воздуховод | |
| 5 | A5AW116200 запросить цену → | Воздуховод | |
| 6 | AC0CN20100 запросить цену → | Conveyance control жгут /1 | |
| 7 | AC0C112800 запросить цену → | Креплениеing пластина /h | |
| 8 | AC0C119600 запросить цену → | Fixing пластина | |
| 9 | AC0C126000 запросить цену → | Heat sink воздуховод | |
| 10 | AC0C116901 запросить цену → | Уплотнительing part | |
| 11 | AC0CN17100 запросить цену → | Detection жгут /2 | |
| 12 | AAR72700 запросить цену → | Powering block /1 в сборе |
Main рама (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A93EM10600 запросить цену → | Вентилятор мотор | |
| 3 | A03UM15201 запросить цену → | Основной блок вентилятор мотор | |
| 4 | A0Y5M15101 ✓ в наличии | Suction вентилятор мотор | |
| 5 | A1RF421700 запросить цену → | Тонер supply sheet | |
| 6 | A5AW118800 запросить цену → | Креплениеing пластина | |
| 7 | A5AW170000 запросить цену → | Suction воздуховод /1 | |
| 8 | A5AW170100 запросить цену → | Suction воздуховод /2 | |
| 9 | A5AW170200 запросить цену → | Auxiliary уплотнитель | |
| 10 | A5AW170301 запросить цену → | Auxiliary уплотнитель | |
| 11 | A5AWM15101 запросить цену → | Cooling вентилятор | |
| 12 | AC0C120200 запросить цену → | Уплотнительing part | |
| 13 | AC0C123001 запросить цену → | Heat sink воздуховод | |
| 14 | AC0C123100 запросить цену → | Heat sink воздуховод | |
| 15 | AC0C123200 запросить цену → | Уплотнительing part | |
| 16 | AC0C123400 запросить цену → | Креплениеing пластина /f | |
| 17 | AC0C124200 запросить цену → | Воздуховод | |
| 18 | AC0C124500 запросить цену → | Направляющая sheet | |
| 19 | AC0C124600 запросить цену → | Направляющая sheet | |
| 20 | AC0C124700 запросить цену → | Направляющая sheet | |
| 21 | AC0C125201 запросить цену → | Fixing пластина | |
| 22 | AC0C126100 запросить цену → | Heat sink воздуховод | |
| 23 | AC0C128700 запросить цену → | Hold пластина | |
| 24 | AC0C168000 запросить цену → | Stay | |
| 25 | AC0C168101 запросить цену → | Ozone box | |
| 26 | AC0C168200O запросить цену → | Heat sink box | |
| 26 | AC0C168201 запросить цену → | Heat sink box | |
| 27 | AC0C168900 запросить цену → | Воздуховод | |
| 28 | AC0CN17600 запросить цену → | Cooling жгут /3 | |
| 29 | AC0CN18500 запросить цену → | Cooling жгут /6 | |
| 30 | AC0CN18701 запросить цену → | Cooling жгут /7 | |
| 31 | AC0CN17200 запросить цену → | Detection жгут /3 | |
| 32 | A5AW345000 запросить цену → | Крышка sheet |
Main рама (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A93EM10600 запросить цену → | Вентилятор мотор | |
| 2 | A1RF162601 запросить цену → | Крышка spacer /1 | |
| 3 | A1RF162700 запросить цену → | Крышка spacer /2 | |
| 4 | A1RG163101 запросить цену → | Protection rubber /4 | |
| 5 | AC0C103301 запросить цену → | Protection крышка | |
| 6 | AC0C118302 запросить цену → | Reinforce пластина /12 | |
| 7 | AC0C118401 запросить цену → | Reinforce пластина /12 | |
| 8 | AC0C123100 запросить цену → | Heat sink воздуховод | |
| 9 | AC0C167800 запросить цену → | Fixing пластина | |
| 10 | AC0CN17701 запросить цену → | Cooling жгут /4 | |
| 11 | AC0C815700 запросить цену → | Slide rail /left | |
| 12 | A50U833000 запросить цену → | Креплениеing collar /1 | |
| 13 | A1RG163201 запросить цену → | Protection rubber /2 |
Main рама (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U734500 запросить цену → | Support screw /a | |
| 2 | A0Y5M15101 ✓ в наличии | Suction вентилятор мотор | |
| 3 | A1RF114700 запросить цену → | Уплотнительing пластина | |
| 4 | A1RF114800 запросить цену → | Insulating уплотнитель | |
| 5 | A1RF115700 запросить цену → | Slide sheet | |
| 6 | AC0C117601 запросить цену → | Stopper part | |
| 7 | AC0CN17401 запросить цену → | Cooling жгут /1 | |
| 8 | AC0C119000O запросить цену → | Stay /4 | |
| 8 | AC0C119001 запросить цену → | Stay /4 | |
| 9 | AC0C119101 запросить цену → | Stay | |
| 10 | AC0C125900 запросить цену → | Heat sink воздуховод | |
| 12 | AC0C118501 запросить цену → | Holding пластина | |
| 13 | AC0C120700 запросить цену → | Cooling воздуховод |
Main рама (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A03UM15300 запросить цену → | Fixing cooling вентилятор | |
| 3 | A1DU764000 запросить цену → | Пружина | |
| 4 | A1RF107400 запросить цену → | Installing пластина /upper | |
| 5 | A1RF107500 запросить цену → | Печь (закрепление) воздуховод /upper | |
| 6 | A1RF107700 запросить цену → | Печь (закрепление) уплотнитель /1 | |
| 7 | A1RF107800 запросить цену → | Печь (закрепление) уплотнитель /2 | |
| 8 | A1RF108000 запросить цену → | Уплотнительing sheet | |
| 9 | AC0CN18800 запросить цену → | Cooling жгут /10 | |
| 10 | A5AW119400 запросить цену → | Separating shutter | |
| 11 | A5AW119500 запросить цену → | Separating cushion | |
| 12 | A5AWM15101 запросить цену → | Cooling вентилятор | |
| 13 | AC0C119700 запросить цену → | Connecting воздуховод | |
| 14 | AC0CN18200 запросить цену → | Cooling жгут /9 | |
| 15 | AC0C119900 запросить цену → | Connecting уплотнитель | |
| 16 | AC0C122000 запросить цену → | Cooling воздуховод /1 | |
| 17 | AC0C122100 запросить цену → | Cooling воздуховод /2 | |
| 18 | AC0C127900 запросить цену → | Protection part |
Main рама (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A034M50000O запросить цену → | Humidity датчик | |
| 2 | A0P0M50400 ✓ в наличии | Humidity датчик | |
| 3 | A0Y5M15101 ✓ в наличии | Suction вентилятор мотор | |
| 4 | A1DU163402 запросить цену → | Protection крышка | |
| 5 | A5AWM60200 запросить цену → | Power source выключатель | |
| 6 | AC0C102502 запросить цену → | Support stay /e | |
| 7 | AC0C118401 запросить цену → | Reinforce пластина /12 | |
| 8 | AC0C126000 запросить цену → | Heat sink воздуховод | |
| 9 | AC0C138600 запросить цену → | Fixing пластина | |
| 10 | AC0C166101 запросить цену → | Направляющая part | |
| 11 | AC0C167800 запросить цену → | Fixing пластина | |
| 12 | AC0CN15000 запросить цену → | Power source control жгут /5 | |
| 13 | AC0CN17300 запросить цену → | Датчик relay жгут | |
| 14 | AC0C815600 запросить цену → | Slide rail /right | |
| 15 | A50U833000 запросить цену → | Креплениеing collar /1 |

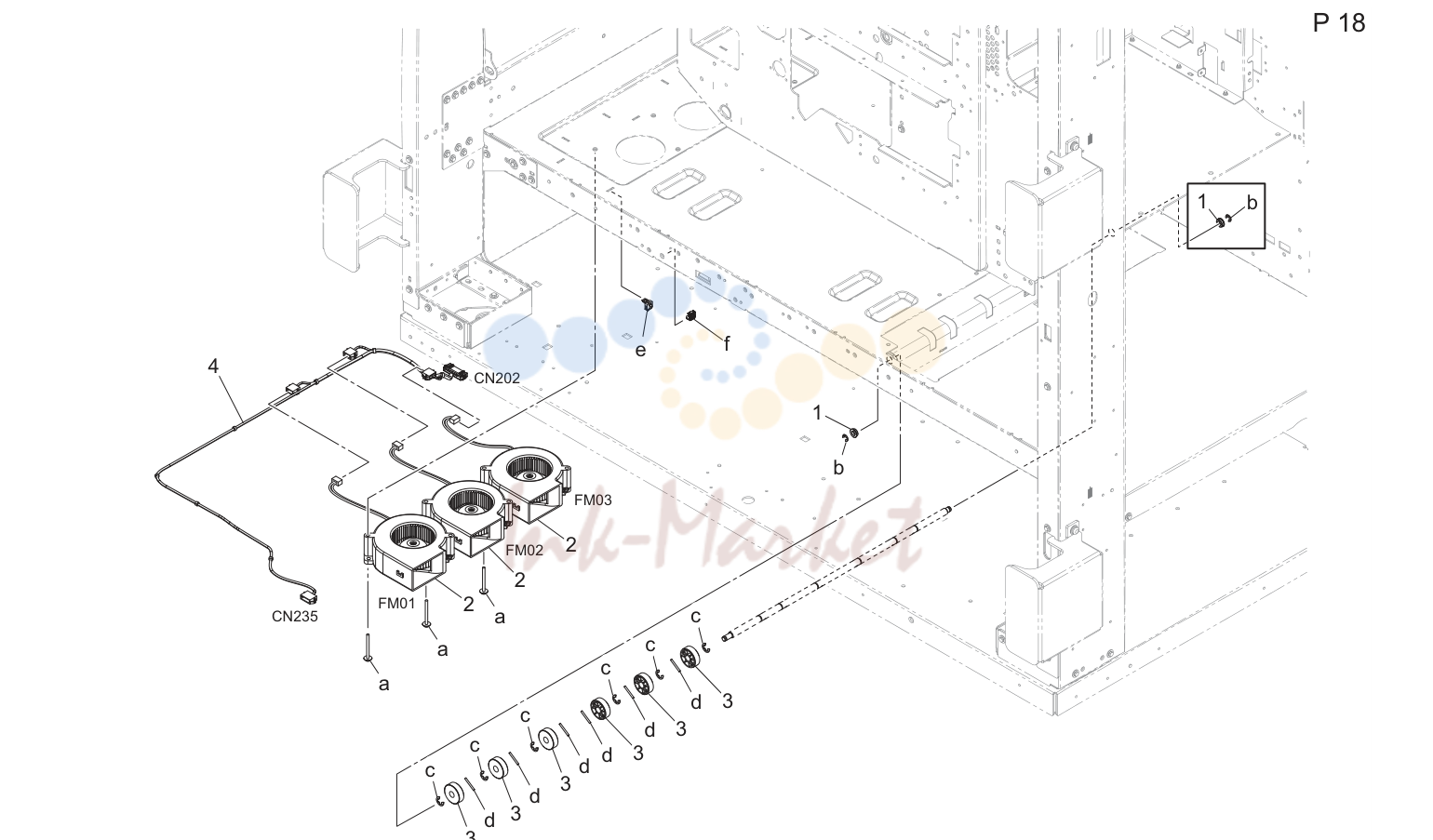

Main рама (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J617800 ✓ в наличии | Ball bearing | |
| 2 | A03UM15802 запросить цену → | Основной блок cooling вентилятор | |
| 3 | A1TT715812 запросить цену → | Направляющая roll /b | |
| 4 | AC0CN14400 запросить цену → | Тонер detection жгут /2 |
Main рама (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | AC0C121500 запросить цену → | Ventilation воздуховод /2 | |
| 5 | AC0C126500 запросить цену → | Уплотнительing part | |
| 10 | AC0C129711 запросить цену → | Крышка пластина | |
| 11 | AC0C129900 запросить цену → | Уплотнительing part |
Operation панель секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0G6192400 запросить цену → | Holding cushion /upper | |
| 2 | A0G6192500 запросить цену → | Holding cushion /right | |
| 3 | A0G6192700 запросить цену → | Ground пластина /1 | |
| 4 | A0G6192900 запросить цену → | Ground пластина /2 | |
| 5 | A0G6H06000 запросить цену → | Operation плата /3 в сборе | |
| 6 | A0G6N18400 запросить цену → | Ope.узел control жгут /3 | |
| 7 | A0P0M73100 запросить цену → | Speaker | |
| 8 | A1RF190100 запросить цену → | Креплениеing stay /1 | |
| 9 | A1RF190201 запросить цену → | Креплениеing stay /2 | |
| 10 | A1RF190400 запросить цену → | Shield крышка | |
| 11 | AC0CH11000 запросить цену → | Relay плата/u в сборе | |
| 12 | A1RFM90800 запросить цену → | Gasket /8 | |
| 13 | A1RFN28300 запросить цену → | Ope.узел wiring /1 | |
| 14 | A4EU190414 запросить цену → | Operation пластина | |
| 15 | ADF2M75800 запросить цену → | Ope. узел lcd | |
| 16 | A4EUN28500 запросить цену → | Ope.узел wiring /4 | |
| 17 | A9VEM75500 запросить цену → | Ope. узел touch панель | |
| 18 | AC57190102 запросить цену → | Operation крышка /front | |
| 19 | AC57190201 запросить цену → | Operation крышка /rear | |
| 20 | AC57195001 запросить цену → | Operation sheet | |
| 20 | AC57205001 запросить цену → | Operation sheet | |
| 20 | AC57205201 запросить цену → | Operation sheet | |
| 20 | AC57205300 запросить цену → | Operation sheet | |
| 20 | AC57205101 запросить цену → | Operation sheet | |
| 21 | AC0CR72300 запросить цену → | Operation панель узел |
Operation панель секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0G6193700 запросить цену → | Operation button /7 | |
| 3 | A0G6194000 запросить цену → | Operation button /9 | |
| 4 | A4EU194200 запросить цену → | Fixing держатель | |
| 5 | AC0CH04000 запросить цену → | Operation плата /1 в сборе | |
| 6 | AC57190301 запросить цену → | Operation casing /1 | |
| 7 | AC57193100 запросить цену → | Operation button /1 | |
| 8 | AC57193200 запросить цену → | Operation button /2 | |
| 9 | AC57193400 запросить цену → | Operation button /4 | |
| 10 | AC57193500 запросить цену → | Operation button /5 | |
| 11 | AC57193600 запросить цену → | Indicating part /1 | |
| 12 | AC57193800 запросить цену → | Operation button /10 | |
| 13 | AC57193900 запросить цену → | Operation button /8 | |
| 14 | AC57194101 запросить цену → | Operation knob /1 |
Operation панель секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U191600 запросить цену → | Креплениеing пластина /t | |
| 2 | A03U191700 запросить цену → | Rotation пружина /t | |
| 3 | A03U191800 запросить цену → | Rotation spacer /1 | |
| 4 | A03U191900 запросить цену → | Rotation spacer /2 | |
| 5 | A03U192000 запросить цену → | Fixing part /t | |
| 6 | A03U192100 запросить цену → | Fixing вал /u | |
| 7 | A1RF190500 запросить цену → | Креплениеing stay /3 | |
| 8 | A1RF190900 запросить цену → | Support stay /1 | |
| 9 | A1RF191000 запросить цену → | Support stay /2 | |
| 10 | A1RF191500 запросить цену → | Weight | |
| 11 | A1RF191600 запросить цену → | Filter | |
| 12 | A1RF191700 запросить цену → | Pad | |
| 13 | A1RF192000 запросить цену → | Fixing screw | |
| 14 | A1RF192100 запросить цену → | Pressing cushion | |
| 15 | AC0C190300 запросить цену → | Крышка /1 | |
| 16 | AC0C190600 запросить цену → | Крышка /2 | |
| 17 | AC0C191100 запросить цену → | Bottom пластина | |
| 18 | AC0C191200 запросить цену → | Крышка /4 | |
| 19 | AC0C191300 запросить цену → | Крышка /5 | |
| 20 | AC0C191400 запросить цену → | Крышка /6 | |
| 21 | AC0C191800 запросить цену → | Крышка /7 | |
| 22 | AC0C192200 запросить цену → | Rotation knob | |
| 23 | AC0CN26201 запросить цену → | Ope. узел control жгут /2 |

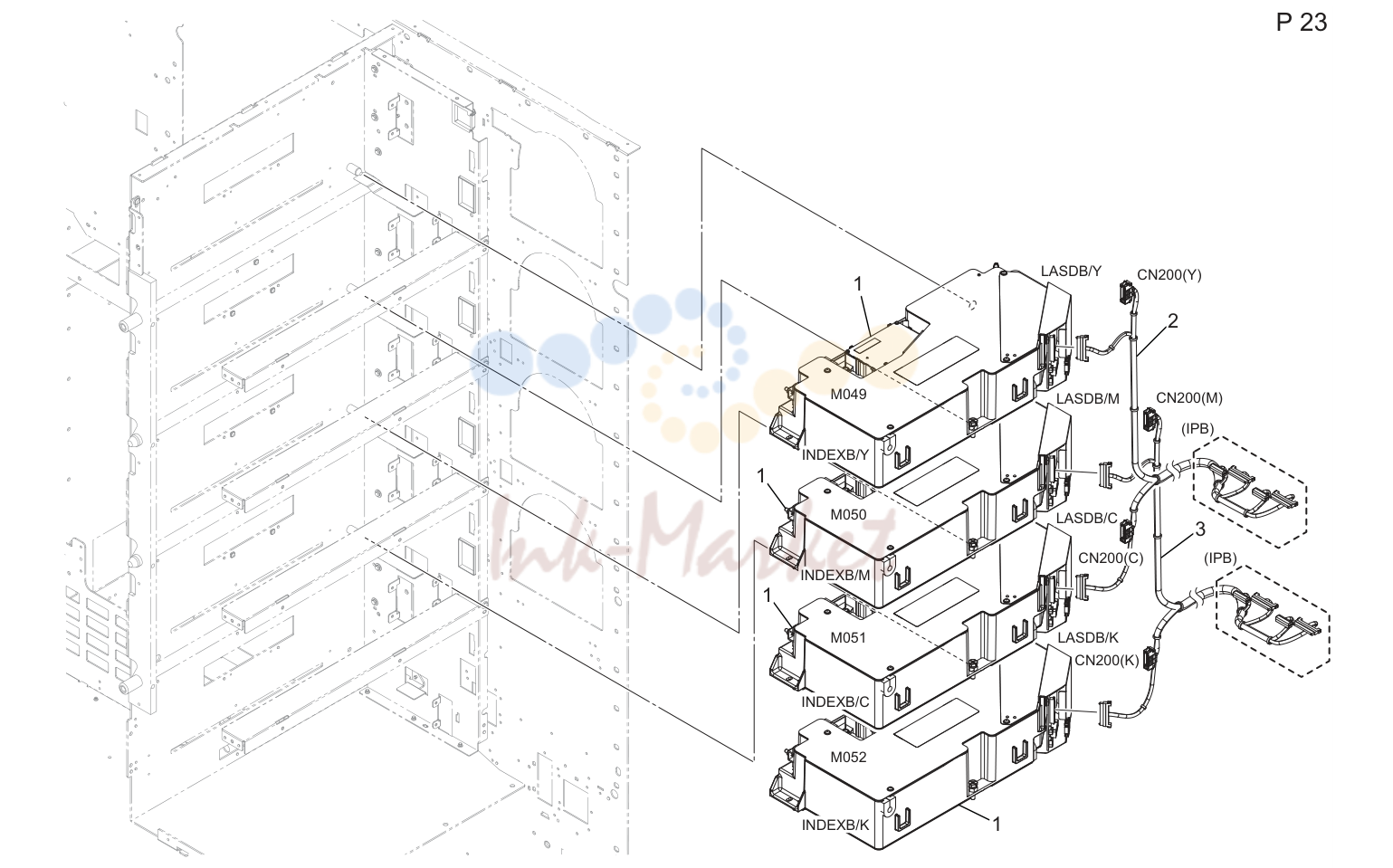

Write секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AC0CR70300 запросить цену → | Ph узел | |
| 2 | AC0CN19301 запросить цену → | Ld жгут /1 | |
| 3 | AC0CN19401 запросить цену → | Ld жгут /2 |
Charging секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A5AW460411 запросить цену → | Charging пластина | |
| 5 | A92W461100 ✓ в наличии | Charg wire | |
| 6 | A92WR71M00 запросить цену → | Charging cleaning в сборе | |
| 7 | AC0C460800 запросить цену → | Charge control пружина | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73322O запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 9 | AC0CR76200 ✓ в наличии | Направляющая roll в сборе |
Charging секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A5AW460411 запросить цену → | Charging пластина | |
| 5 | A92W461100 ✓ в наличии | Charg wire | |
| 6 | A92WR71M00 запросить цену → | Charging cleaning в сборе | |
| 7 | AC0C460800 запросить цену → | Charge control пружина | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73322O запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 9 | AC0CR76200 ✓ в наличии | Направляющая roll в сборе |
Charging секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A5AW460411 запросить цену → | Charging пластина | |
| 5 | A92W461100 ✓ в наличии | Charg wire | |
| 6 | A92WR71M00 запросить цену → | Charging cleaning в сборе | |
| 7 | AC0C460800 запросить цену → | Charge control пружина | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73322O запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 9 | AC0CR76200 ✓ в наличии | Направляющая roll в сборе |
Charging секция (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A5AW460411 запросить цену → | Charging пластина | |
| 5 | A92W461100 ✓ в наличии | Charg wire | |
| 6 | A92WR71M00 запросить цену → | Charging cleaning в сборе | |
| 7 | AC0C460800 запросить цену → | Charge control пружина | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 8 | AC0CR73322O запросить цену → | Charging corona | |
| 8 | AC0CR73333 запросить цену → | Charging corona | |
| 9 | AC0CR76200 ✓ в наличии | Направляющая roll в сборе |
Проявка секция (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) | |
| 3 | A50U373700 запросить цену → | Уплотнитель /f | |
| 4 | A85CM55600 ✓ в наличии | Photo датчик | |
| 5 | A9JTM10200 запросить цену → | Барабан мотор | |
| 7 | AC0C373700 запросить цену → | Drive пластина /3 | |
| 8 | AC0C374500 запросить цену → | Датчик крышка /k | |
| 9 | AC0C374800 запросить цену → | Проявка handle /front | |
| 10 | AC0C377900 запросить цену → | Drive крышка | |
| 12 | AC0CR73299 запросить цену → | Проявка узел | |
| 12 | AC0CR73299 запросить цену → | Проявка узел | |
| 12 | AC0CR73299 запросить цену → | Проявка узел | |
| 12 | AC0CR73288 запросить цену → | Проявка узел | |
| 13 | AC0CN15300 запросить цену → | Проявка жгут /3 | |
| 14 | AC0C389600 запросить цену → | Protection крышка | |
| 15 | AC0C378300 запросить цену → | Проявка шестерня /a | |
| 16 | AC0CR7A400 запросить цену → | Проявка drive мотор в сборе |
Проявка секция (P29)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) | |
| 3 | A50U373700 запросить цену → | Уплотнитель /f | |
| 4 | A85CM55600 ✓ в наличии | Photo датчик | |
| 5 | A9JTM10200 запросить цену → | Барабан мотор | |
| 7 | AC0C373700 запросить цену → | Drive пластина /3 | |
| 8 | AC0C374500 запросить цену → | Датчик крышка /k | |
| 9 | AC0C374800 запросить цену → | Проявка handle /front | |
| 10 | AC0C377900 запросить цену → | Drive крышка | |
| 12 | AC0CR73299 запросить цену → | Проявка узел | |
| 12 | AC0CR73299 запросить цену → | Проявка узел | |
| 12 | AC0CR73299 запросить цену → | Проявка узел | |
| 12 | AC0CR73288 запросить цену → | Проявка узел | |
| 13 | AC0CN15300 запросить цену → | Проявка жгут /3 | |
| 14 | AC0C389600 запросить цену → | Protection крышка | |
| 15 | AC0C378300 запросить цену → | Проявка шестерня /a | |
| 16 | AC0CR7A400 запросить цену → | Проявка drive мотор в сборе |
Проявка секция (P30)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) | |
| 3 | A50U373700 запросить цену → | Уплотнитель /f | |
| 4 | A85CM55600 ✓ в наличии | Photo датчик | |
| 5 | A9JTM10200 запросить цену → | Барабан мотор | |
| 7 | AC0C373700 запросить цену → | Drive пластина /3 | |
| 8 | AC0C374500 запросить цену → | Датчик крышка /k | |
| 9 | AC0C374800 запросить цену → | Проявка handle /front | |
| 10 | AC0C377900 запросить цену → | Drive крышка | |
| 12 | AC0CR73299 запросить цену → | Проявка узел | |
| 12 | AC0CR73299 запросить цену → | Проявка узел | |
| 12 | AC0CR73299 запросить цену → | Проявка узел | |
| 12 | AC0CR73288 запросить цену → | Проявка узел | |
| 13 | AC0CN15300 запросить цену → | Проявка жгут /3 | |
| 14 | AC0C389600 запросить цену → | Protection крышка | |
| 15 | AC0C378300 запросить цену → | Проявка шестерня /a | |
| 16 | AC0CR7A400 запросить цену → | Проявка drive мотор в сборе |
Каталог очень большой (1704 позиций). Показаны первые 30 узлов со схемами; полный список доступен по запросу.
