ECOSYS P3045_P3050_P3055_P3060, Rev10 — каталог запчастей со схемами

Содержание

• Covers
• Frames
• Paper Cassette
• Paper Feed Section
• Image Formation Section
• Developer Section
• Fuser Section
• Exit Section
• Drive Section
• Accessories
• Paper Feed Section 1
• Paper Feed Section 2
• PF-3100

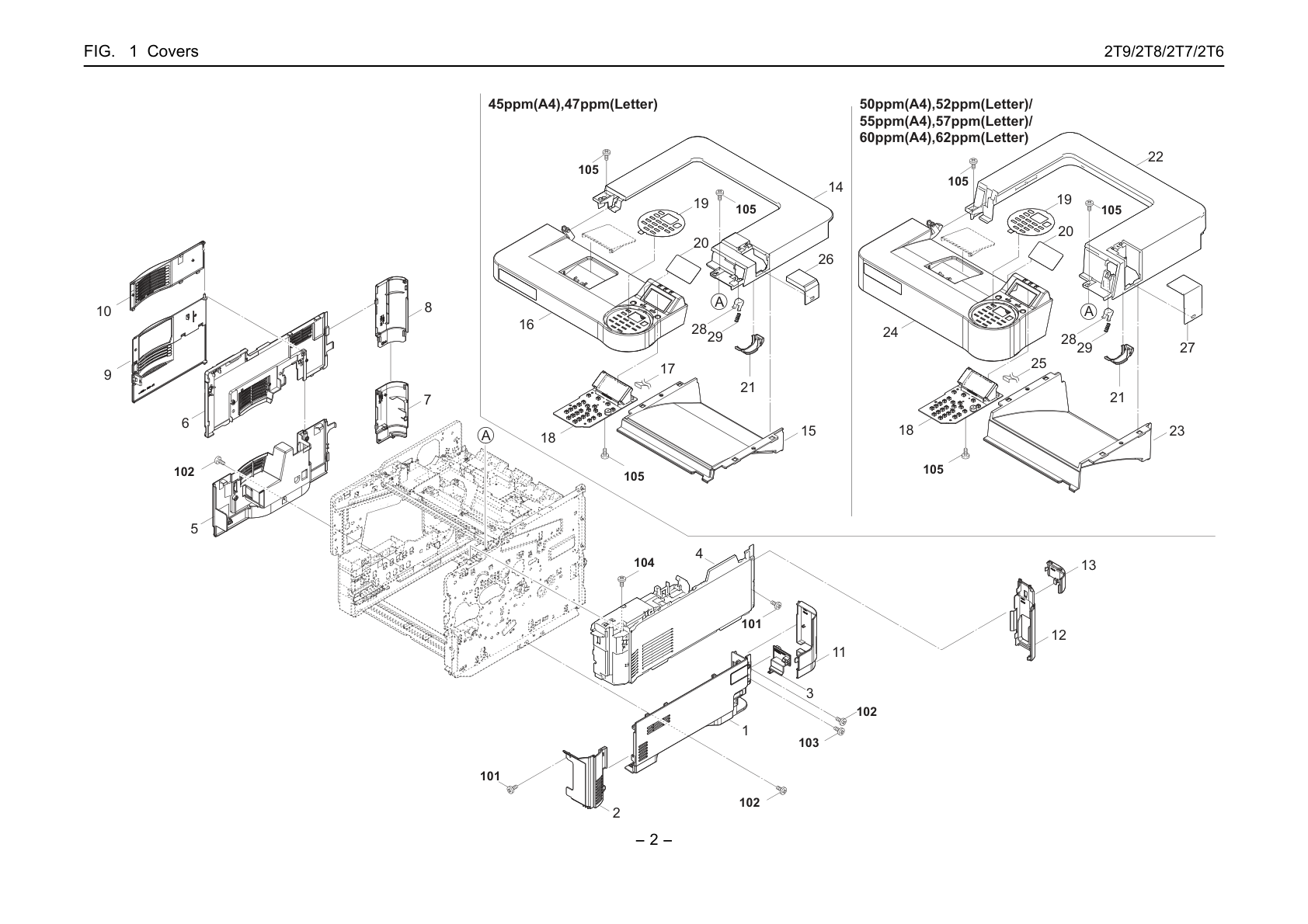

Covers

№	Артикул	Альт. артикул	Описание
1	302LV94500 запросить цену →		( 2LV94500 )
2	302LV04080 запросить цену →		( 2LV04080 )
3	302LV04270 запросить цену →		( 2LV04270 )
4	302T694030 запросить цену →		( 2T694030 )
5	302LV04050 запросить цену →		( 2LV04050 )
6	302LV04040 запросить цену →		( 2LV04040 )
7	302LV04260 запросить цену →		( 2LV04260 )
8	302LV04250 запросить цену →		( 2LV04250 )
9	302LV04190 запросить цену →		( 2LV04190 )
10	302LV04170 запросить цену →		( 2LV04170 )
11	302T604050 запросить цену →		( 2T604050 )
12	302T604040 запросить цену →		( 2T604040 )
14	302T994010 запросить цену →		( 2T994010 )
15	302L294110 запросить цену →		( 2L294110 )
16	302T994020 запросить цену →		( 2T994020 )
17	302T946010 запросить цену →		( 2T946010 )
18	302T694090 ✓ в наличии		( 2T694090 )
19	302LV05240 запросить цену →		( 2LV05240 )
19	302LV05140 запросить цену →		( 2LV05140 )
20	302T604110 запросить цену →		( 2T604110 )
20	302T604090 запросить цену →		( 2T604090 )
21	302T604060 запросить цену →		( 2T604060 )
22	302T694010 запросить цену →		( 2T694010 )
23	302LV94280 запросить цену →		( 2LV94280 )
24	302T894010 запросить цену →		( 2T894010 )
24	302T794010 запросить цену →		( 2T794010 )
24	302T694020 запросить цену →		( 2T694020 )
25	302T646040 запросить цену →		( 2T646040 )
26	302T904020 запросить цену →		( 2T904020 )
27	302T604020 запросить цену →		( 2T604020 )
28	302T604070 запросить цену →		( 2T604070 )
29	302T604080 запросить цену →		( 2T604080 )

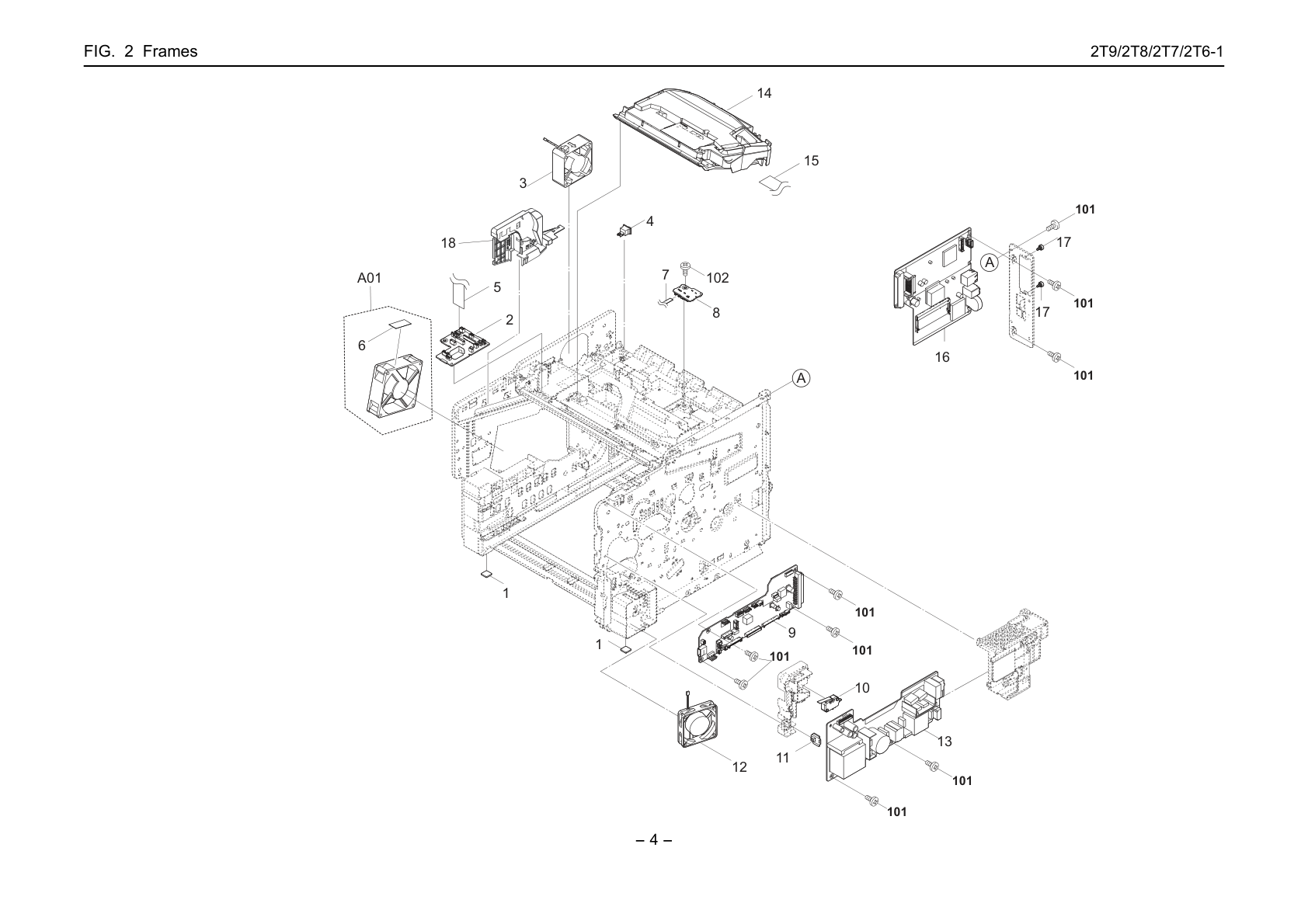

Frames

№	Артикул	Альт. артикул	Описание
1	302HN02611 запросить цену →
2	302T994040 ✓ в наличии		( 2T994040 )
2	302T694070 ✓ в наличии		( 2T694070 )
3	302GR44080 ✓ в наличии		( 2GR44080 )
4	7SP01000006+H01 ✓ в наличии		( SP121020 )
5	302T646070 ✓ в наличии		( CONNCORD )
A01	302LV94430 ✓ в наличии		( 2LV94430 )
6	302LV02610 запросить цену →		( 2LV02610 )
7	302LV46420 запросить цену →		( 2LV46420 )
8	302LV94220 ✓ в наличии		( 2LV94220 )
9	302T994030 запросить цену →		( 2T994030 )
9	302T694060 ✓ в наличии		( 2T694060 )
11	302LV94210 ✓ в наличии		( 2LV94210 )
13	302T694100 запросить цену →		( 2T694100 )
13	302T694110 ✓ в наличии		( 2T694110 )
14	302T993040 запросить цену →		( 2T993040 )
14	302T693010 запросить цену →		( 2T693010 )
15	302LV46290 запросить цену →		( 2LV46290 )
16	302T694040 запросить цену →		( 2T694040 )
16	302T694050 запросить цену →		( 2T694050 )
17	302F939082 запросить цену →		( 2F939082 )
18	302LV11240 ✓ в наличии		( 2LV11240 )

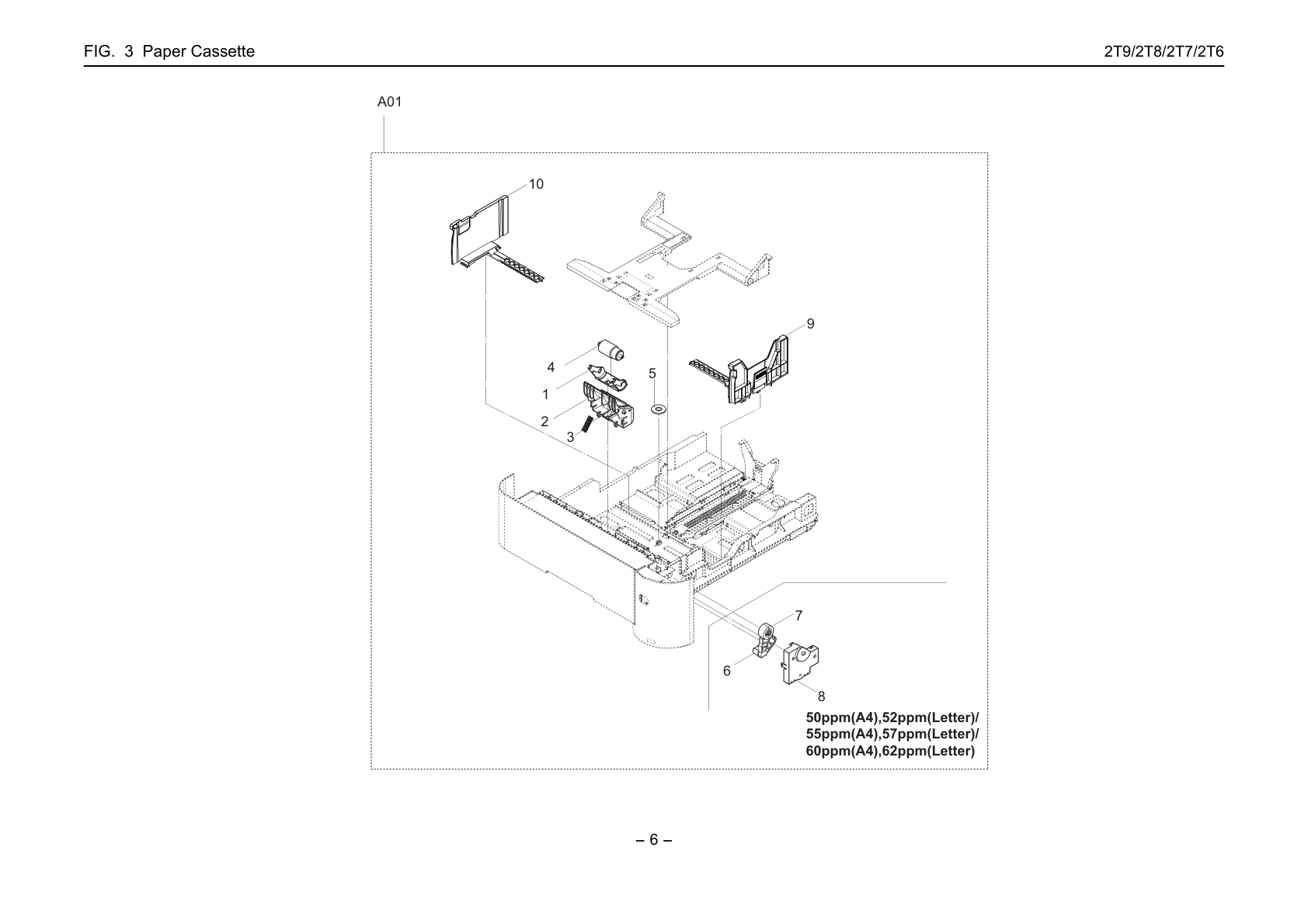

Paper Cassette

№	Артикул	Альт. артикул	Описание
A01	302MS93015 запросить цену →		( 2MS93015 )
A01	302LV93035 запросить цену →		( 2LV93035 )
1	3V2LV09311 запросить цену →		( 2LV09311 )
2	302LV09340 ✓ в наличии		( 2LV09340 )
3	302LV09330 ✓ в наличии		( 2LV09330 )
4	302F909171 ✓ в наличии		( 2F909171 )
5	5MVG127DN071 ✓ в наличии		( 2A807050 )
6	302LV09241 запросить цену →		( 2LV09241 )
7	302LV09220 ✓ в наличии		( 2LV09220 )
8	302LV09201 ✓ в наличии		( 2LV09201 )
9	302LV09350 запросить цену →		( 2LV09350 )
10	302LV09070 запросить цену →		( 2LV09070 )

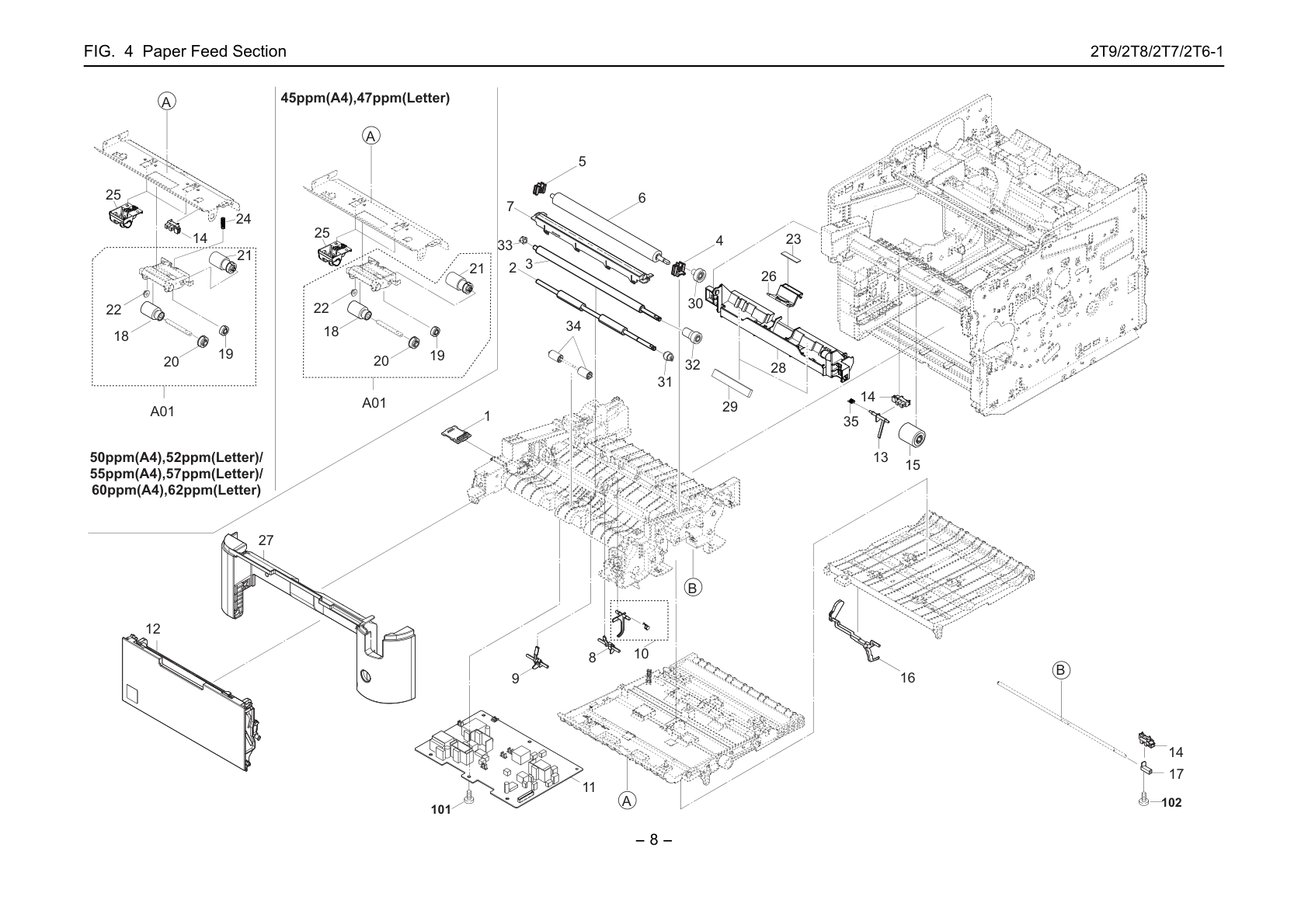

Paper Feed Section

№	Артикул	Альт. артикул	Описание
1	302T694080 ✓ в наличии		( 2T694080 )
2	302LV94170 ✓ в наличии		( 2LV94170 )
3	302LV94180 ✓ в наличии		( 2LV94180 )
4	302F924190 ✓ в наличии		( 2F924190 )
5	302LV24360 ✓ в наличии		( 2LV24360 )
6	302LV94130 ✓ в наличии		( 2LV94130 )
7	302LV94261 ✓ в наличии		( 2LV94261 )
8	302LV24100 ✓ в наличии		( ACTUATOR )
9	302L224030 ✓ в наличии		( ACTUATOR )
10	302LV94540 запросить цену →		( 2LV94540 )
11	302L294030 ✓ в наличии		( 2L294030 )
11	302LV94060 ✓ в наличии		( 2LV94060 )
12	302LV94041 запросить цену →		( 2LV94041 )
13	302LV08180 ✓ в наличии		( 2LV08180 )
14	303M894260 ✓ в наличии		( 3M894260 )
14	303M894260 ✓ в наличии		( 3M894260 )
15	302HS08260 ✓ в наличии		( 2HS08260 )
16	302LV29090 ✓ в наличии		( 2LV29090 )
17	302LV24450 запросить цену →		( ACTUATOR )
A01	302LV94270 ✓ в наличии		( 2LV94270 )
18	302F906230 ✓ в наличии		( 2F906230 )
19	302F906030 запросить цену →		( 2F906030 )
20	302F906280 запросить цену →		( 2F906280 )
21	302HN06080 ✓ в наличии		( 2HN06080 )
22	302K306460 запросить цену →		( 2K306460 )
23	302F908250 ✓ в наличии		( 2F908250 )
24	3V2LV06090 ✓ в наличии		( 2LV06090 )
25	3V2LV06030 ✓ в наличии		( 2LV06030 )
26	3V2LV08070 ✓ в наличии		( 2LV08070 )
27	302LV04160 запросить цену →		( 2LV04160 )
28	302LV08150 ✓ в наличии		( 2LV08150 )
29	302LV08220 запросить цену →		( 2LV08220 )
30	302LV24140 ✓ в наличии		( 2LV24140 )
31	302LV24150 ✓ в наличии		( 2LV24150 )
32	302LV24160 ✓ в наличии		( 2LV24160 )
33	302LV24520 ✓ в наличии		( 2LV24520 )
34	3V2LV08210 ✓ в наличии		( 2LV08210 )
35	302LV08201 ✓ в наличии		( 2LV08201 )

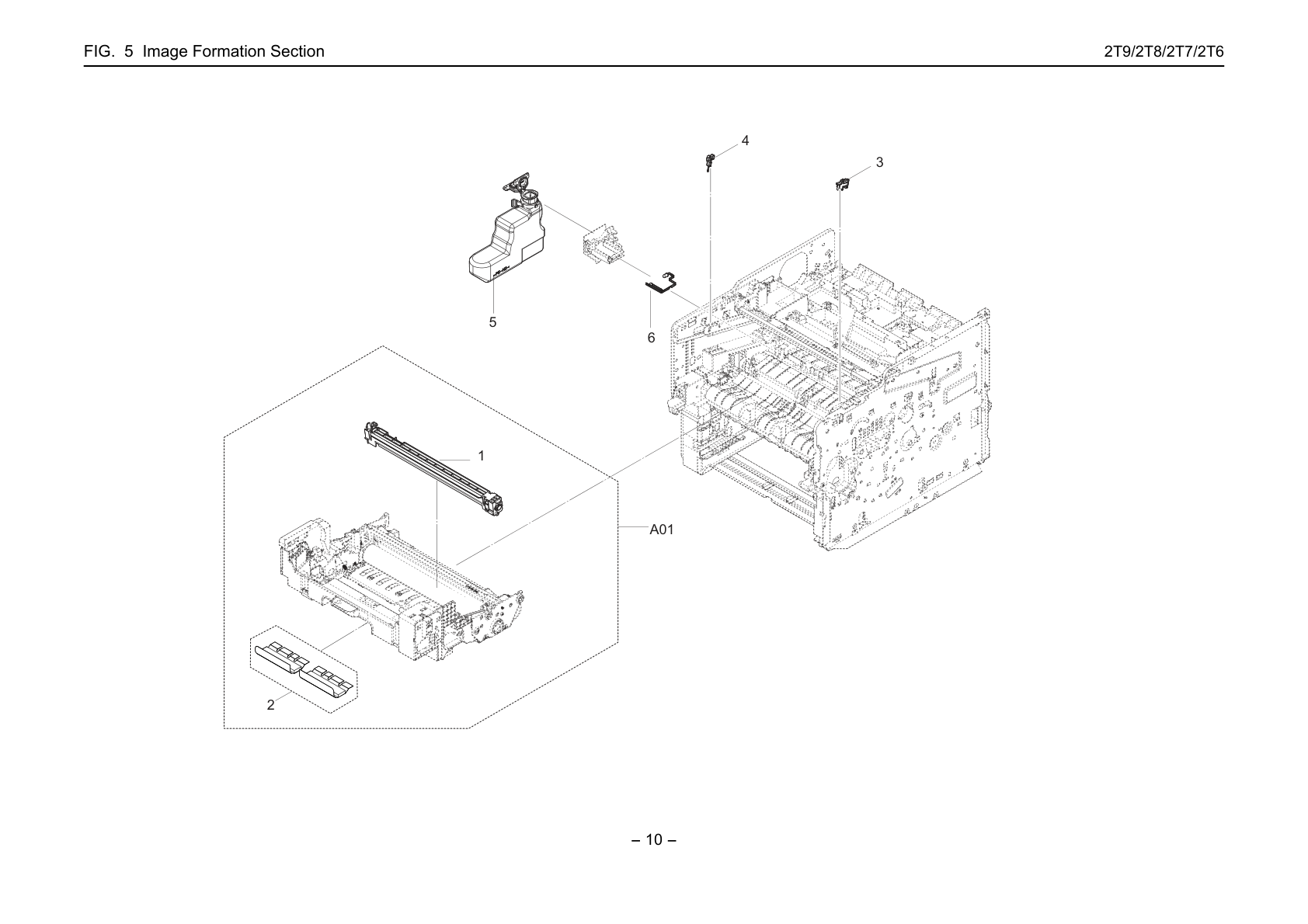

Image Formation Section

№	Артикул	Альт. артикул	Описание
A01	302T993080 запросить цену →		( 2T993080 )
A01	302T993070 запросить цену →		( 2T993070 )
A01	302T993090 запросить цену →		( 2T993090 )
A01	302T693050 запросить цену →		( 2T693050 )
A01	302T693040 запросить цену →		( 2T693040 )
A01	302T693060 запросить цену →		( 2T693060 )
1	302LV93010 запросить цену →		( 2LV93010 )
2	302LV94460 запросить цену →		( 2LV94460 )
3	302LV02110 ✓ в наличии		( 2LV02110 )
4	302LV02200 ✓ в наличии		( 2LV02200 )
5	302LV93020 ✓ в наличии		( 2LV93020 )
6	302LV94121 ✓ в наличии		( 2LV94121 )

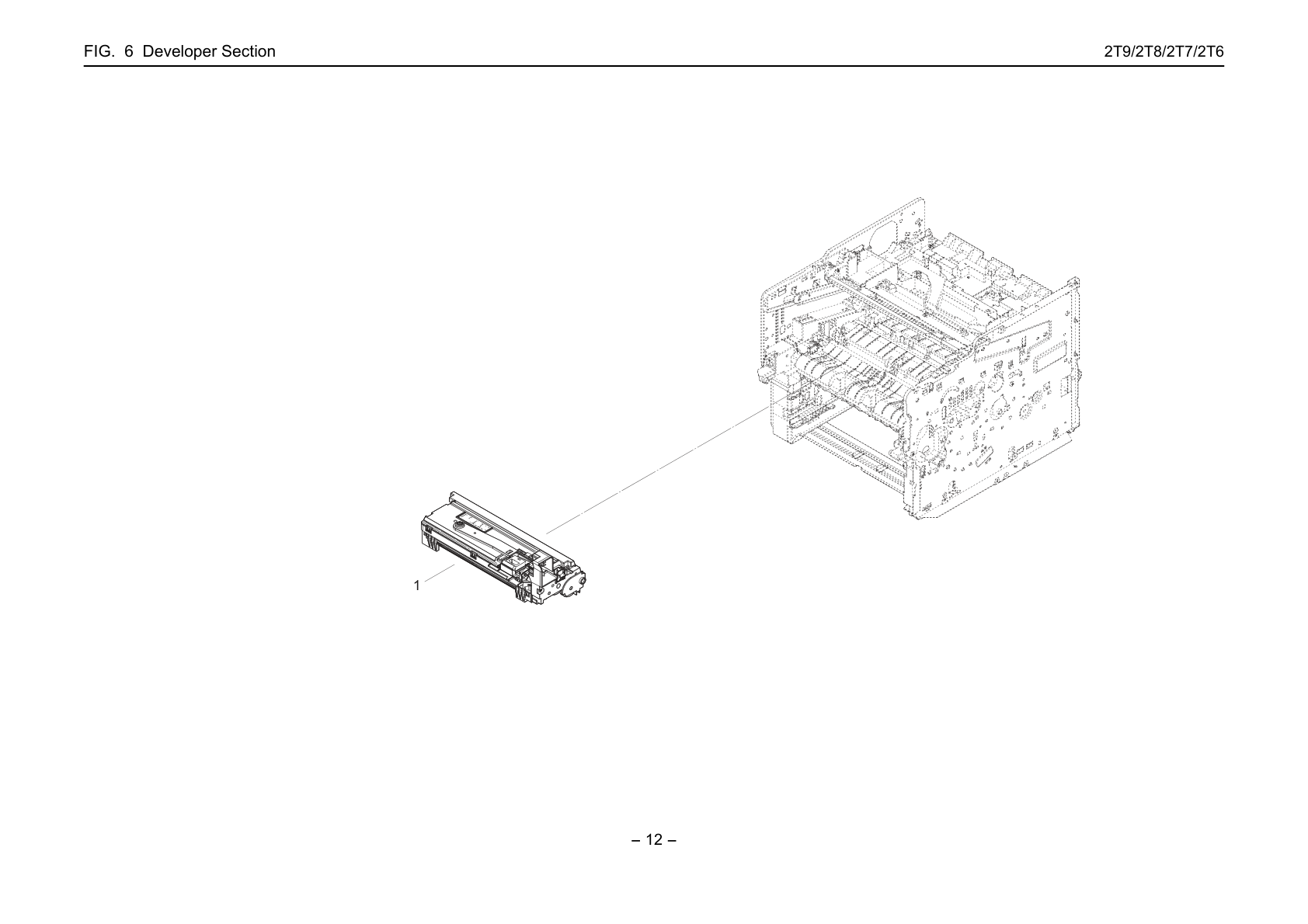

Developer Section

№	Артикул	Альт. артикул	Описание
1	302LV93081 ✓ в наличии		( 2LV93081 )

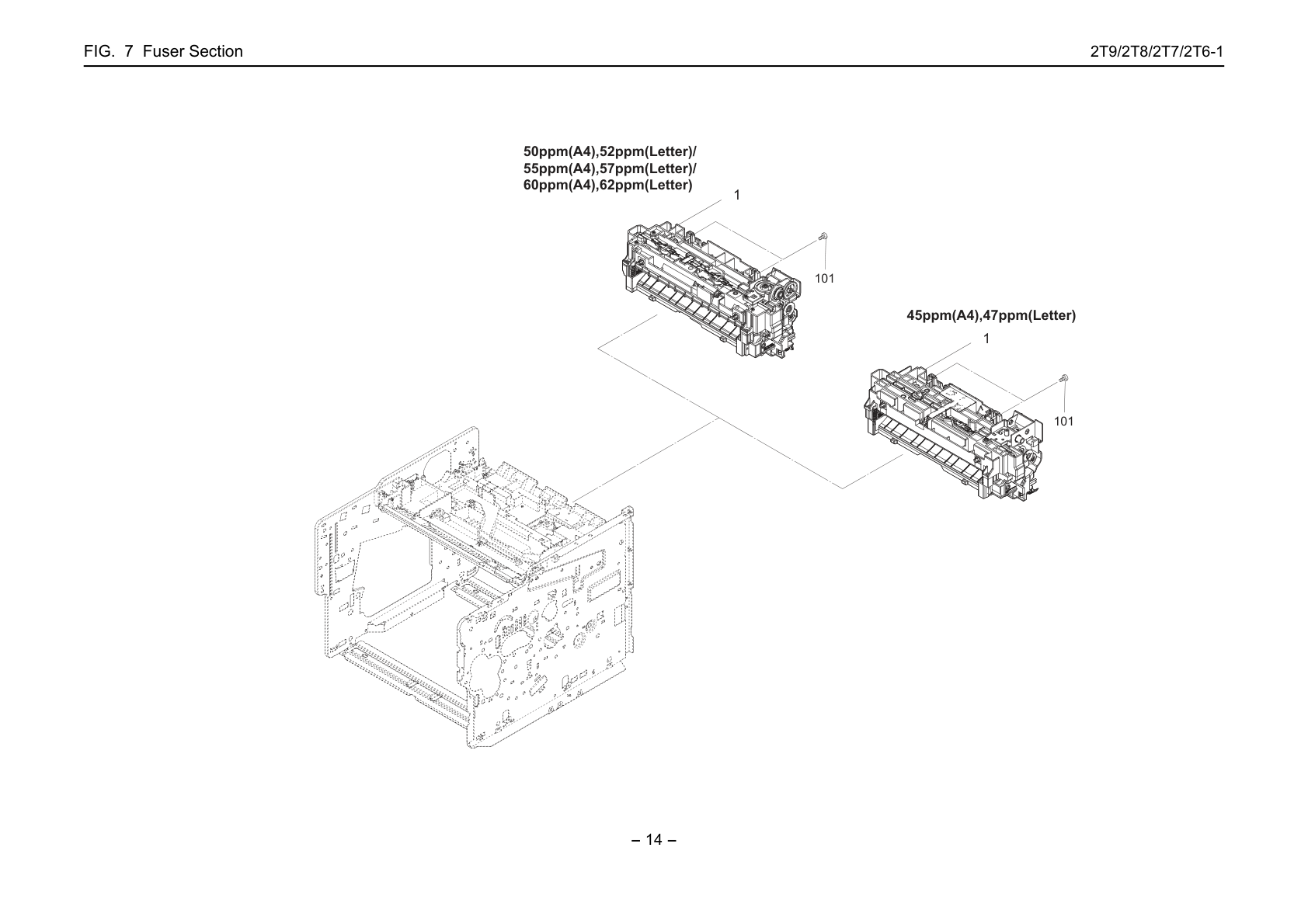

Fuser Section

№	Артикул	Альт. артикул	Описание
1	302T993030 запросить цену →		( 2T993030 )
1	302T993020 запросить цену →		( 2T993020 )
1	302T993010 ✓ в наличии		( 2T993010 )
1	302LV93126 запросить цену →		( 2LV93126 )
1	302LV93136 запросить цену →		( 2LV93136 )
1	302LV93116 запросить цену →		( 2LV93116 )

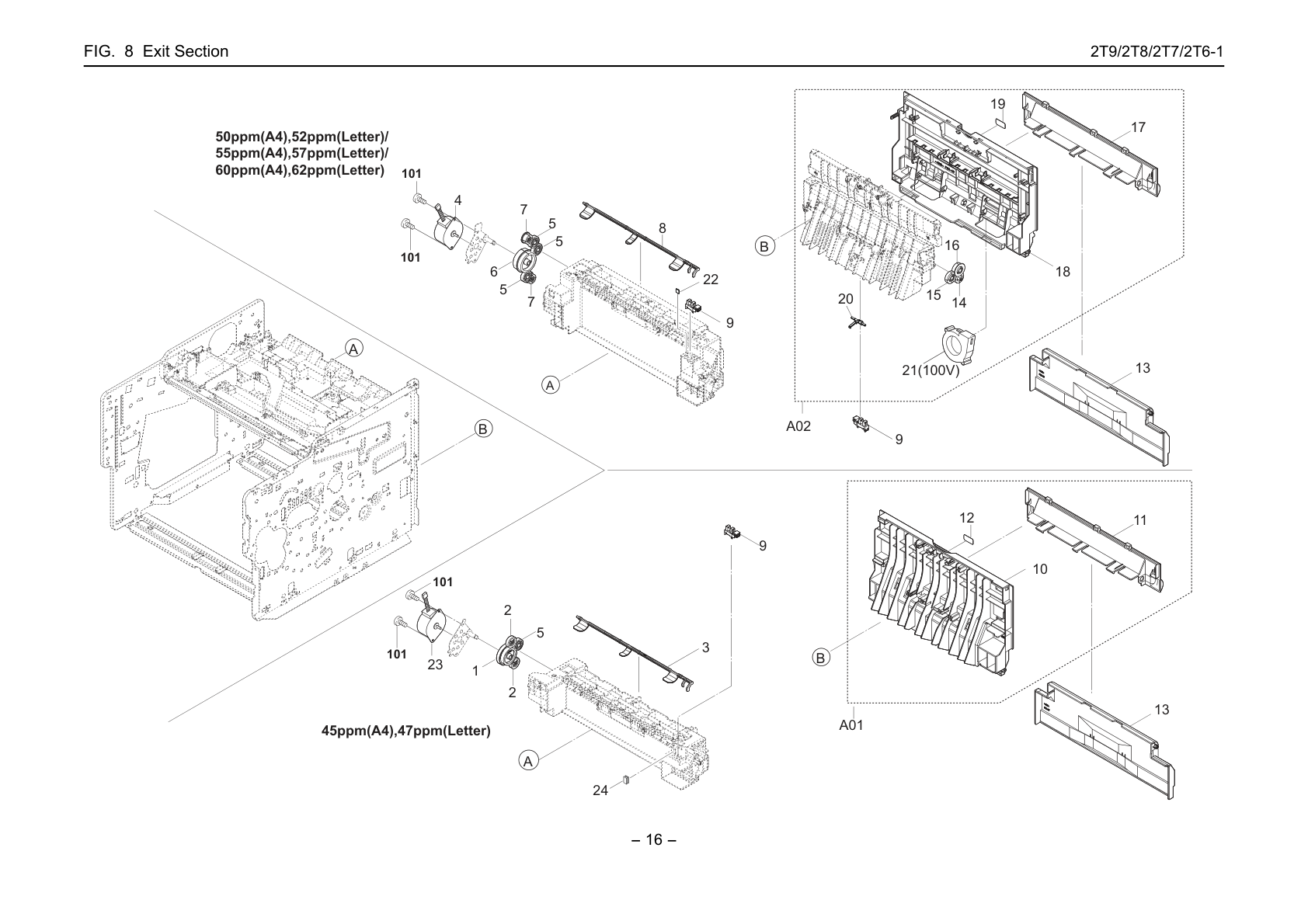

Exit Section

№	Артикул	Альт. артикул	Описание
1	302L228041 ✓ в наличии		( 2L228041 )
2	302L228030 ✓ в наличии		( 2L228030 )
3	302L228090 ✓ в наличии		( ACTUATOR )
4	302F944131 ✓ в наличии		( 2F944131 )
5	302LV28050 ✓ в наличии		( 2LV28050 )
5	302LV28050 ✓ в наличии		( 2LV28050 )
6	302LV28031 ✓ в наличии		( 2LV28031 )
7	302LV28040 ✓ в наличии		( 2LV28040 )
8	302LV28141 ✓ в наличии		( ACTUATOR )
9	303M894260 ✓ в наличии		( 3M894260 )
9	303M894260 ✓ в наличии		( 3M894260 )
A01	302MS94041 запросить цену →		( 2MS94040 )
10	302L204040 запросить цену →		( 2L204040 )
11	302LV04110 запросить цену →		( 2LV04110 )
12	302MC34040 запросить цену →		( 2MC34040 )
13	302LV04120 запросить цену →		( 2LV04120 )
A02	302LV94153 запросить цену →		( 2LV94153 )
A02	302LV94143 ✓ в наличии		( 2LV94143 )
14	302LV28090 запросить цену →		( 2LV28090 )
15	302LV28191 запросить цену →		( 2LV28191 )
16	302LV28100 запросить цену →		( 2LV28100 )
17	302LV04110 запросить цену →		( 2LV04110 )
18	302LV04100 запросить цену →		( 2LV04100 )
19	302MC34040 запросить цену →		( 2MC34040 )
20	3V2LV28070 запросить цену →		( 2LV28070 )
22	302LV28461 запросить цену →		( 2LV28461 )
23	302T994050 ✓ в наличии		( 2T994050 )
24	302L228110 запросить цену →		( 2L228110 )

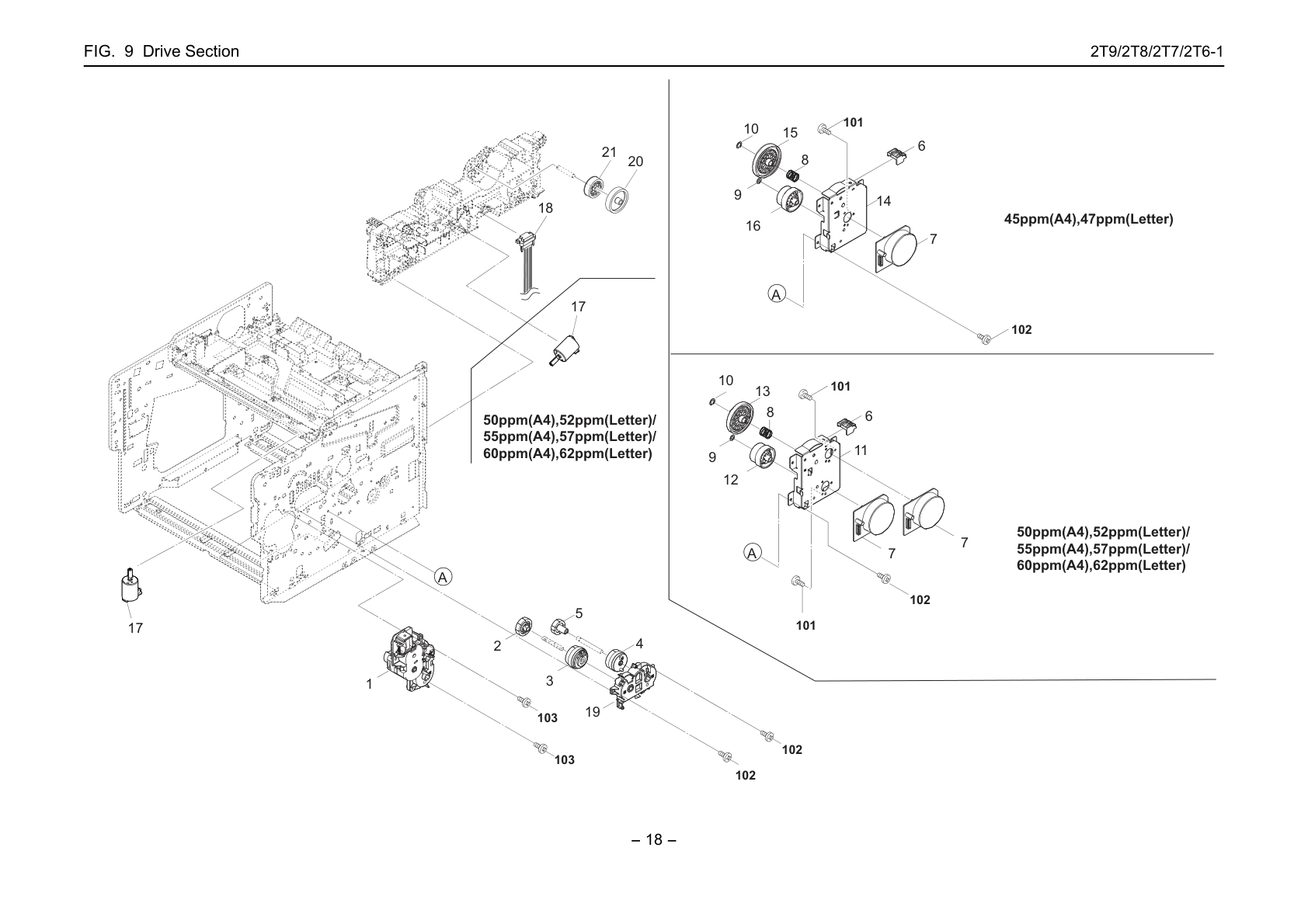

Drive Section

№	Артикул	Альт. артикул	Описание
1	302LV94253 ✓ в наличии		( 2LV94253 )
2	3V2LV31190 ✓ в наличии		( 2LV31190 )
2	302LV31440 ✓ в наличии		( 2LV31440 )
3	302KV44041 запросить цену →		( 2KV44041 )
4	302LV94161 ✓ в наличии		( 2LV94161 )
5	302LV31180 ✓ в наличии		( 2LV31180 )
6	302LV39040 ✓ в наличии		( 2LV39040 )
7	302K394201 запросить цену →		( 2K394201 )
7	302K394201 запросить цену →		( 2K394201 )
8	302LV31290 запросить цену →		( 2LV31290 )
10	302K914570 запросить цену →		( 2K914570 )
11	302LV31010 запросить цену →		( 2LV31010 )
12	302LV31060 ✓ в наличии		( 2LV31060 )
13	302LV31050 ✓ в наличии		( 2LV31050 )
14	302L231030 запросить цену →		( 2L231030 )
15	302L231040 ✓ в наличии		( 2L231040 )
16	302L231050 ✓ в наличии		( 2L231050 )
17	302LV94230 ✓ в наличии		( 2LV94230 )
17	302LV94230 ✓ в наличии		( 2LV94230 )
18	302LV46040 ✓ в наличии		( 2LV46040 )
19	302LV31040 ✓ в наличии		( 2LV31040 )
20	3V2LV31120 ✓ в наличии		( 2LV31120 )
21	3V2LV31130 ✓ в наличии		( 2LV31130 )

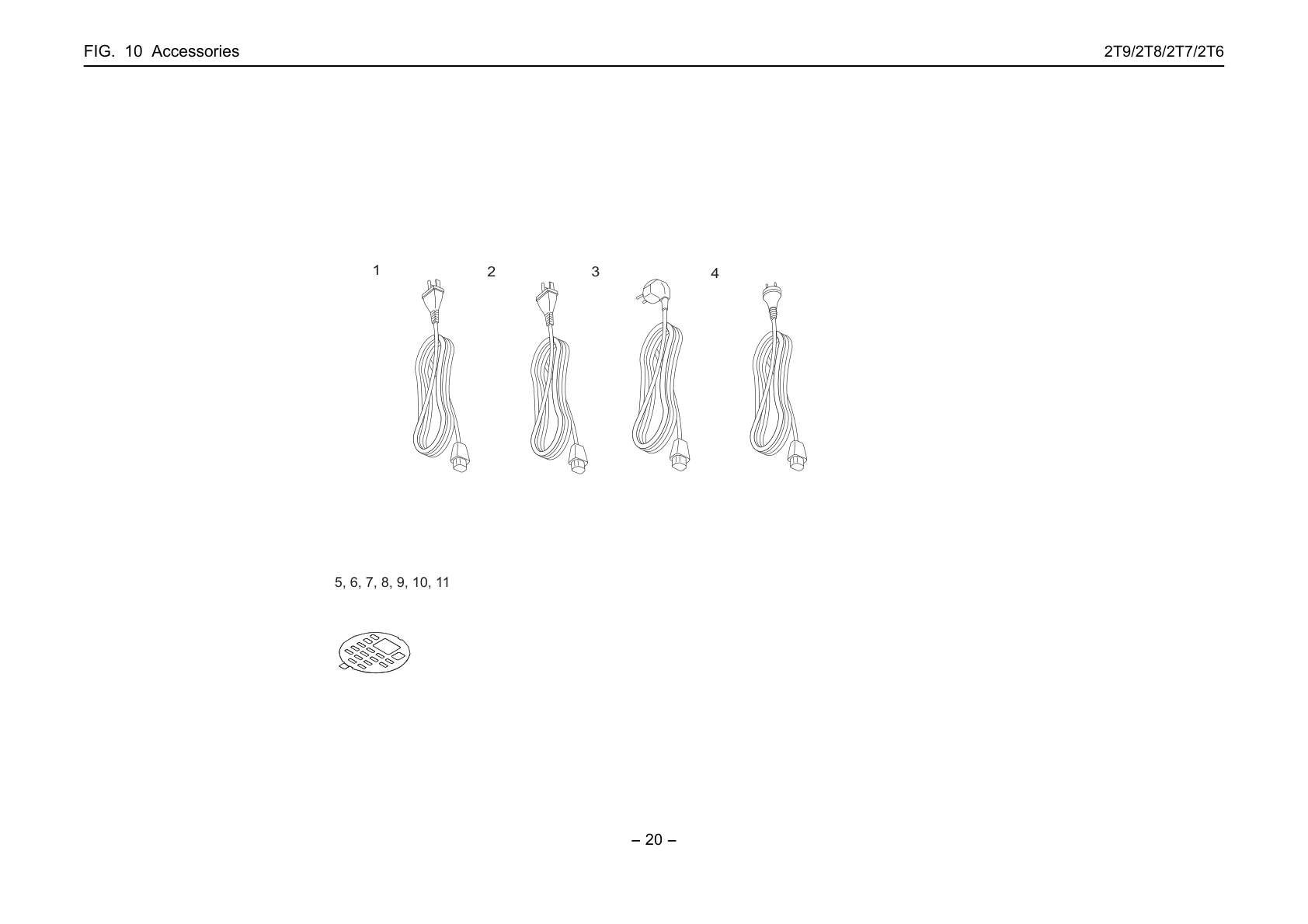

Accessories

№	Артикул	Альт. артикул	Описание
1	7AAACCJP+12H009 запросить цену →		( AA150190 )
2	3019527401 запросить цену →		( 19527401 )
3	302FV94010 ✓ в наличии		( 2FV94010 )
4	302FV45040 запросить цену →		( 2FV45040 )
5	302LV05150 запросить цену →		( 2LV05150 )
6	302LV05160 запросить цену →		( 2LV05160 )
7	302LV05170 запросить цену →		( 2LV05170 )
8	302LV05180 запросить цену →		( 2LV05180 )
9	302LV05190 запросить цену →		( 2LV05190 )
10	302LV05200 запросить цену →		( 2LV05200 )
11	302LV05210 запросить цену →		( 2LV05210 )

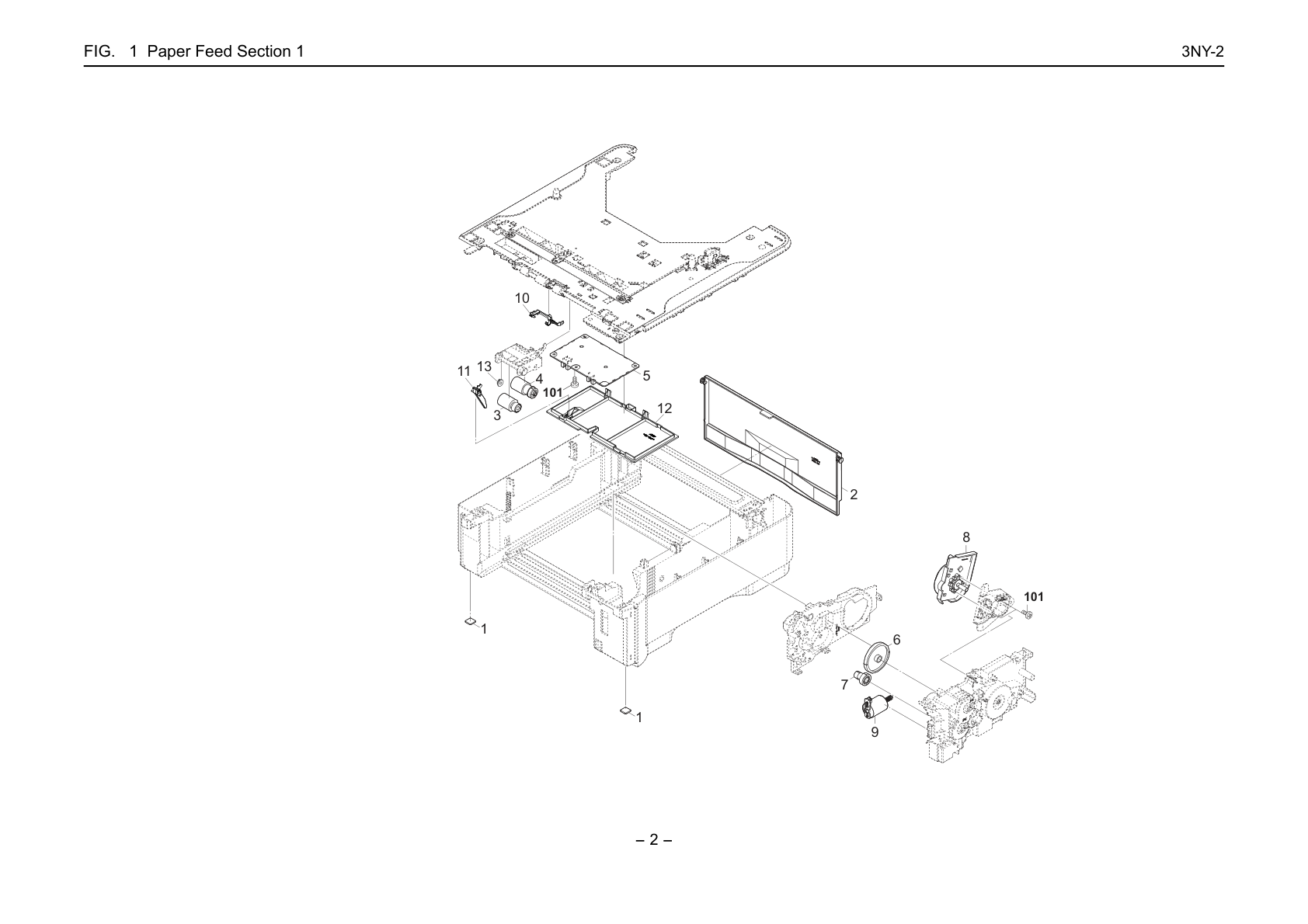

Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302HN02611 запросить цену →
3	302F906230 ✓ в наличии		( 2F906230 )
4	302HN06080 ✓ в наличии		( 2HN06080 )
13	302K306460 запросить цену →		( 2K306460 )

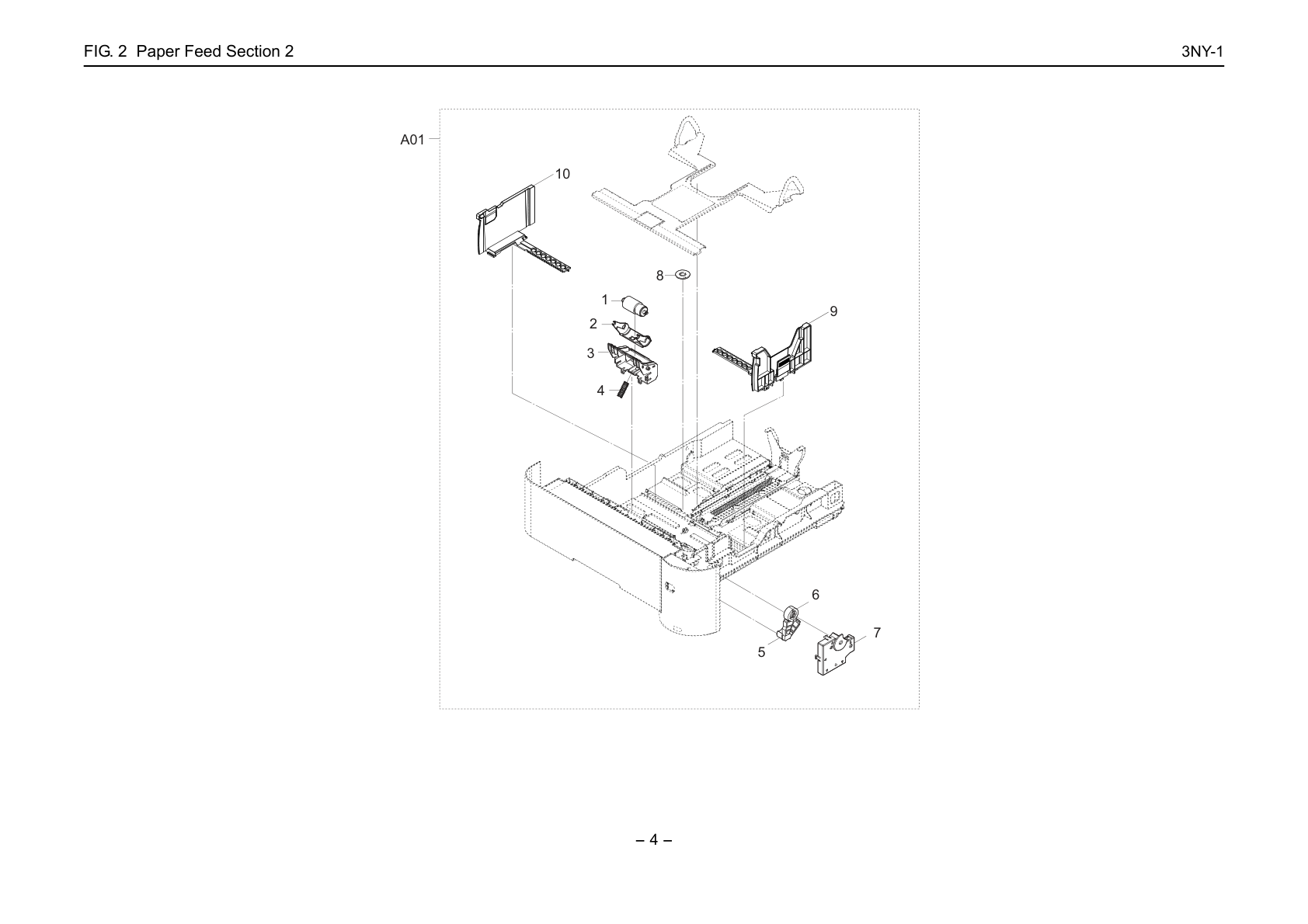

Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302F909171 ✓ в наличии		( 2F909171 )
8	5MVG127DN071 ✓ в наличии		( 2A807050 )
10	302LV09070 запросить цену →		( 2LV09070 )

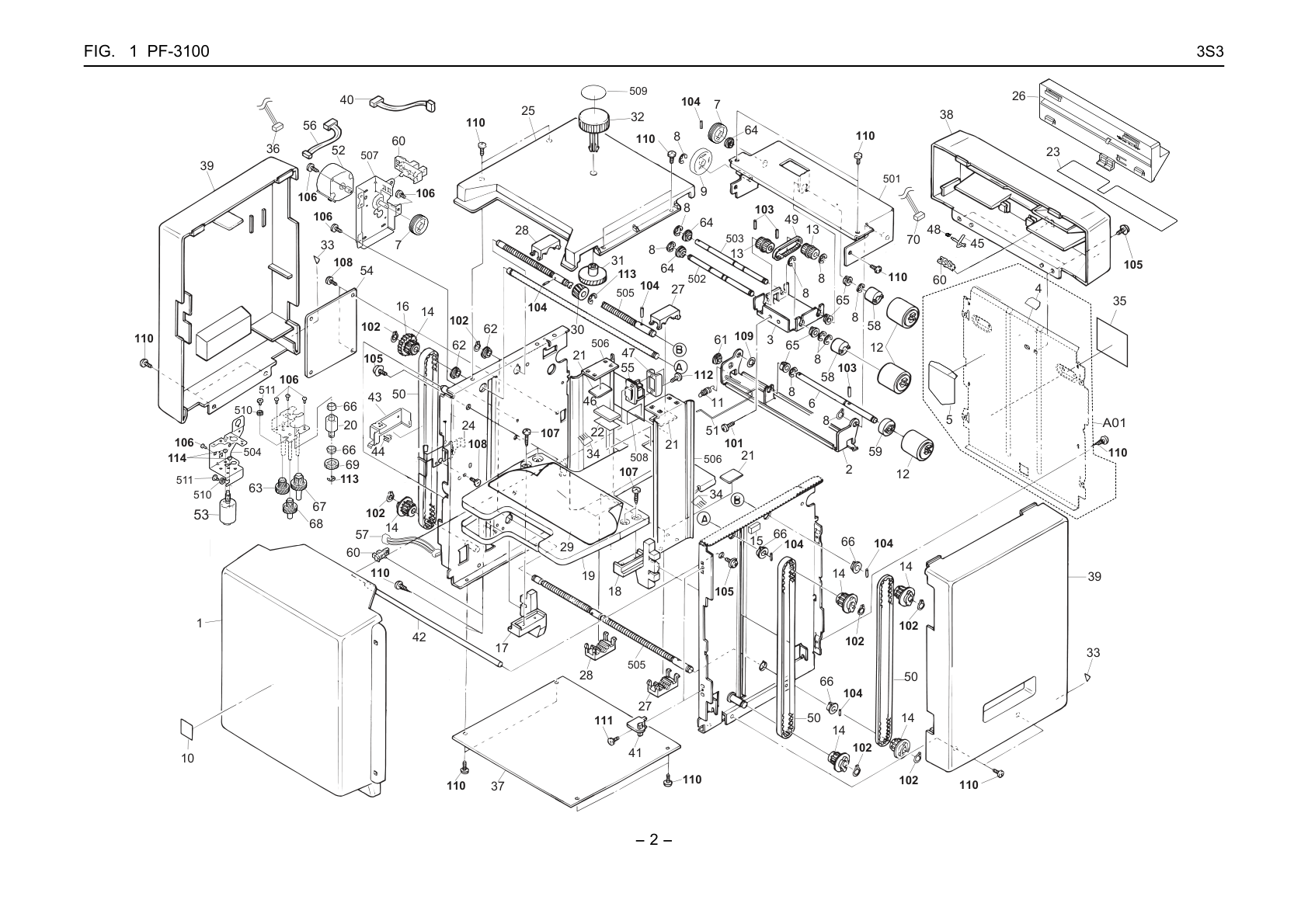

PF-3100

№	Артикул	Альт. артикул	Описание
44	7SP01000006+H01 ✓ в наличии		( SP121020 )
