3. Ошибка сетевого взаимодействия.
Зависание схемы управления из-за помех. PCU PWB. Неисправность схемы доступа EEPROM. Проверь и устрани неисправность. Проверь, что EEPROM правильно установлена.
Сохрани значения счетчика/регулировки с помощью моделирования DIAG.
Используй режим DIAG (SIM16) для отмены неисправности U2.
Проверь и устрани неисправность. Проверь, что EEPROM правильно установлена.
Сохрани значения счетчика/регулировки с помощью моделирования DIAG.
Используй режим DIAG (SIM16) для отмены неисправности U2.
Ошибка теста кабеля связи после включения питания или выхода из режима DIAG.
Отсоединение разъема и жгута. Неисправность RTC control PWB. Неисправность Control PWB (Controller). Помехи или шум. Проверь и устрани неисправность. Отменено отключением/включением питания.
Проверь разъем и жгут в линии связи.
Принят сигнал блокировки копирования RIC.
Получена команда блокировки копирования от RIM (хоста).
Проверь и устрани неисправность. Сообщи хосту.
Содержание ошибки CE-01. Карта печатного сервера (AR-NC5J) неисправна или не установлена.
Указанный почтовый сервер или FTP-сервер не найден.
Соединение с указанным сервером прервано во время передачи изображения.
Неверное имя учетной записи или пароль для FTP-сервера.
Неверная директория FTP-сервера.
4. Таблицы критических / некритических ошибок
C. Режим операции при отправке/приеме факсов O : операция включена X : операция отключена 1 : включено кроме лотка неполадок 2 : перейти в меню проверки статуса факса, печать списка разрешена.
: Полученный документ выводится.
3 : выход бумаги в лоток кроме лотка неполадок.
При возникновении неполадки она записывается в памяти неполадок без исключения.
в зависимости от условий возможны операции, кроме режима неполадок (ГОТОВО).
Для режима, в котором операции невозможны, разрешена только настройка и выводится сообщение об отсутствии возможности операций. (В этом случае НЕ ГОТОВО.) (Дисплей) При неполадке выводится диалоговое окно. Для режима, в котором операции возможны, в сообщение добавляется кнопка OK. Для режима, в котором операции невозможны, кнопка OK не выводится, и указывается процесс отмены.
Операция машины невозможна. Дисплей неполадки всегда отображается, и все операции настройки недействительны.

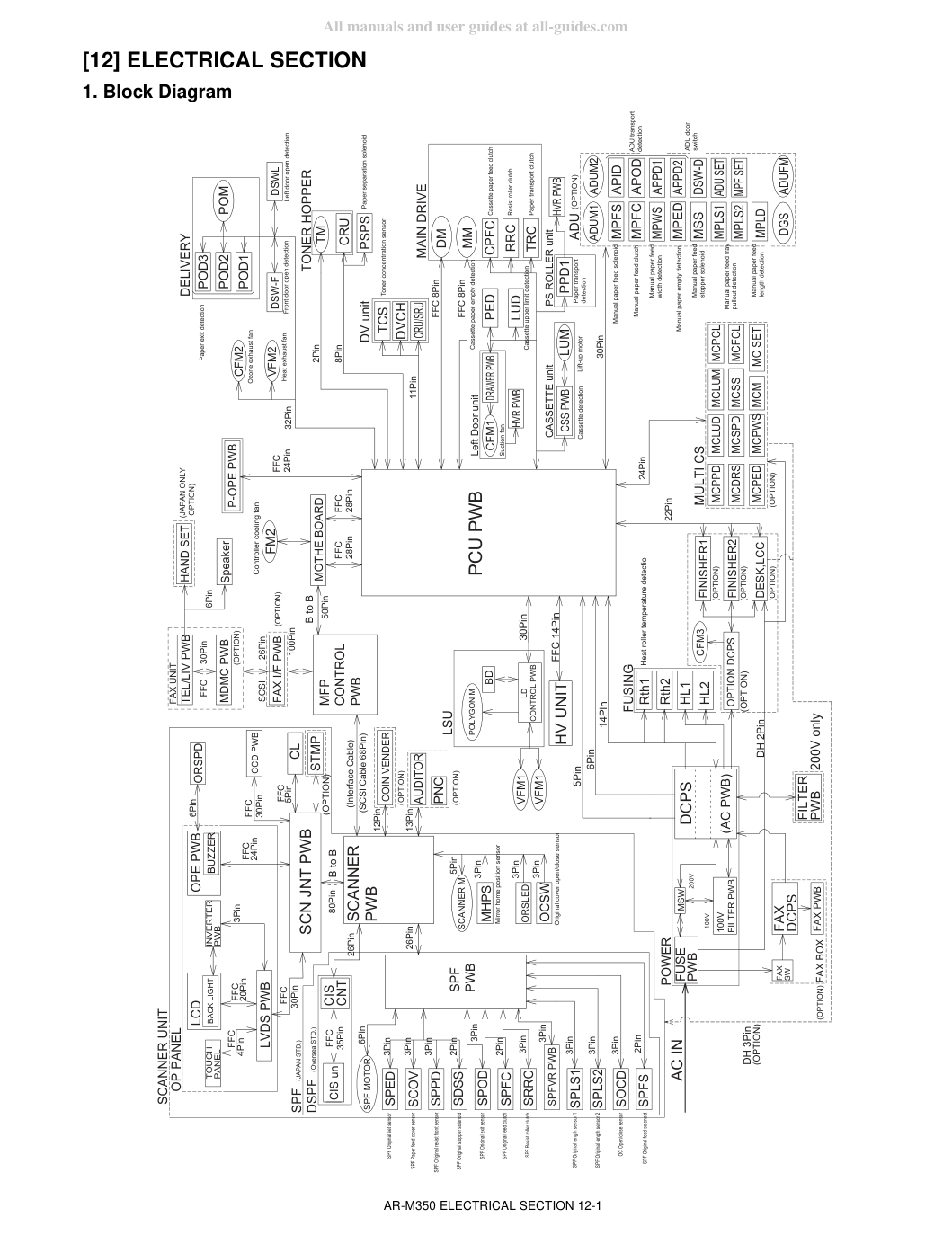

1. Блок-схема
